beamo II - Sustitución de la bomba de aire

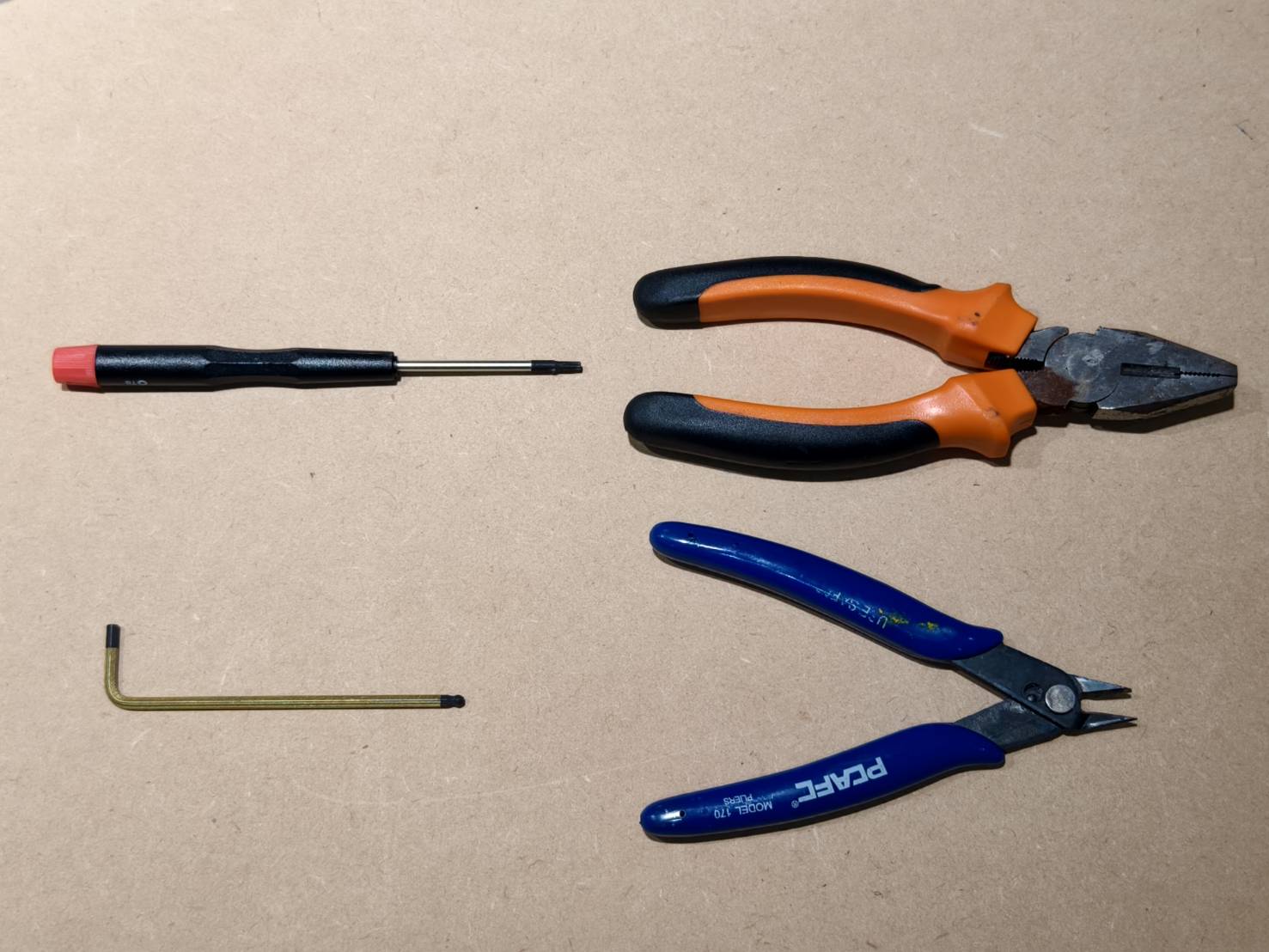

Herramientas

Paso 1

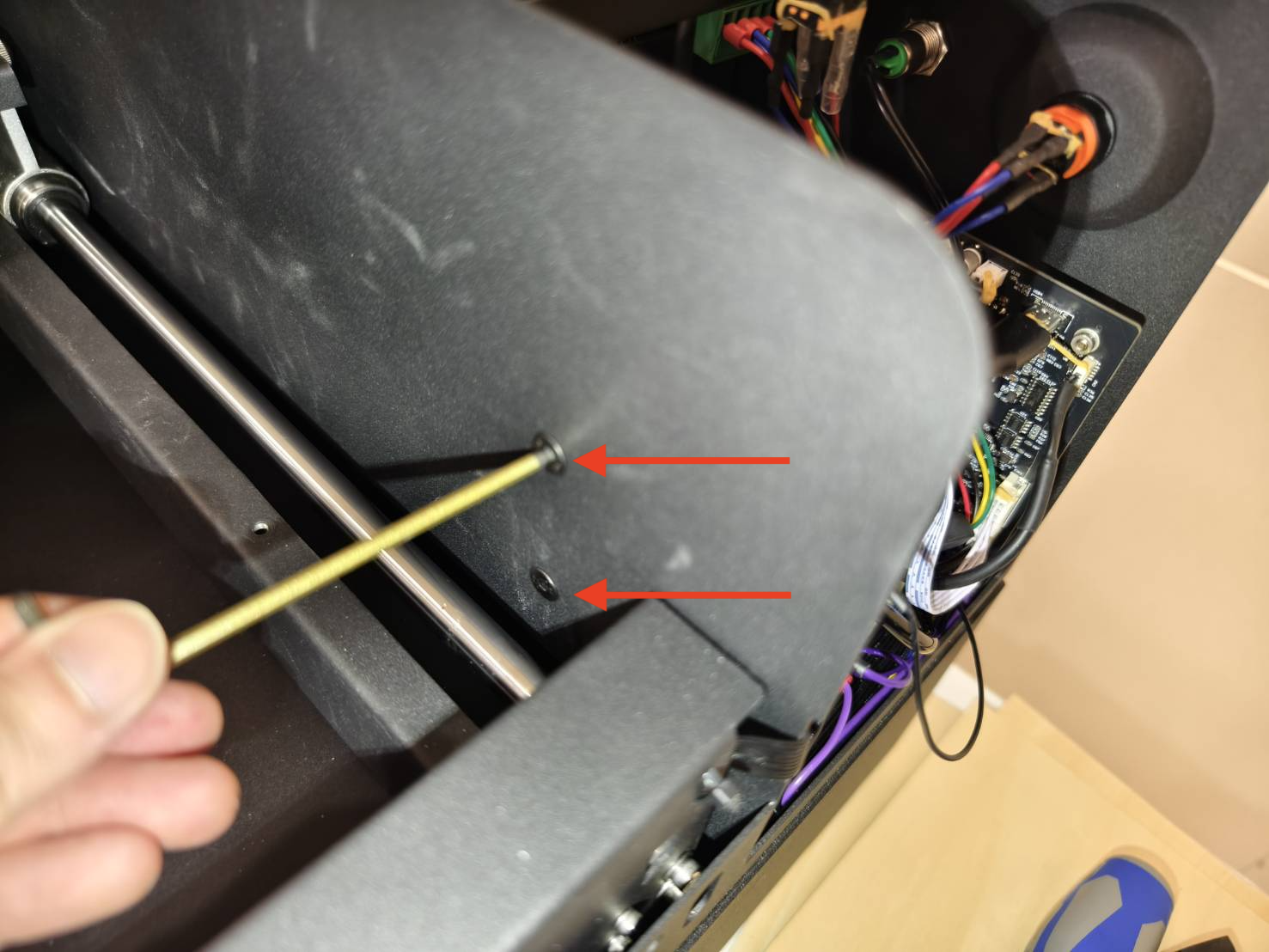

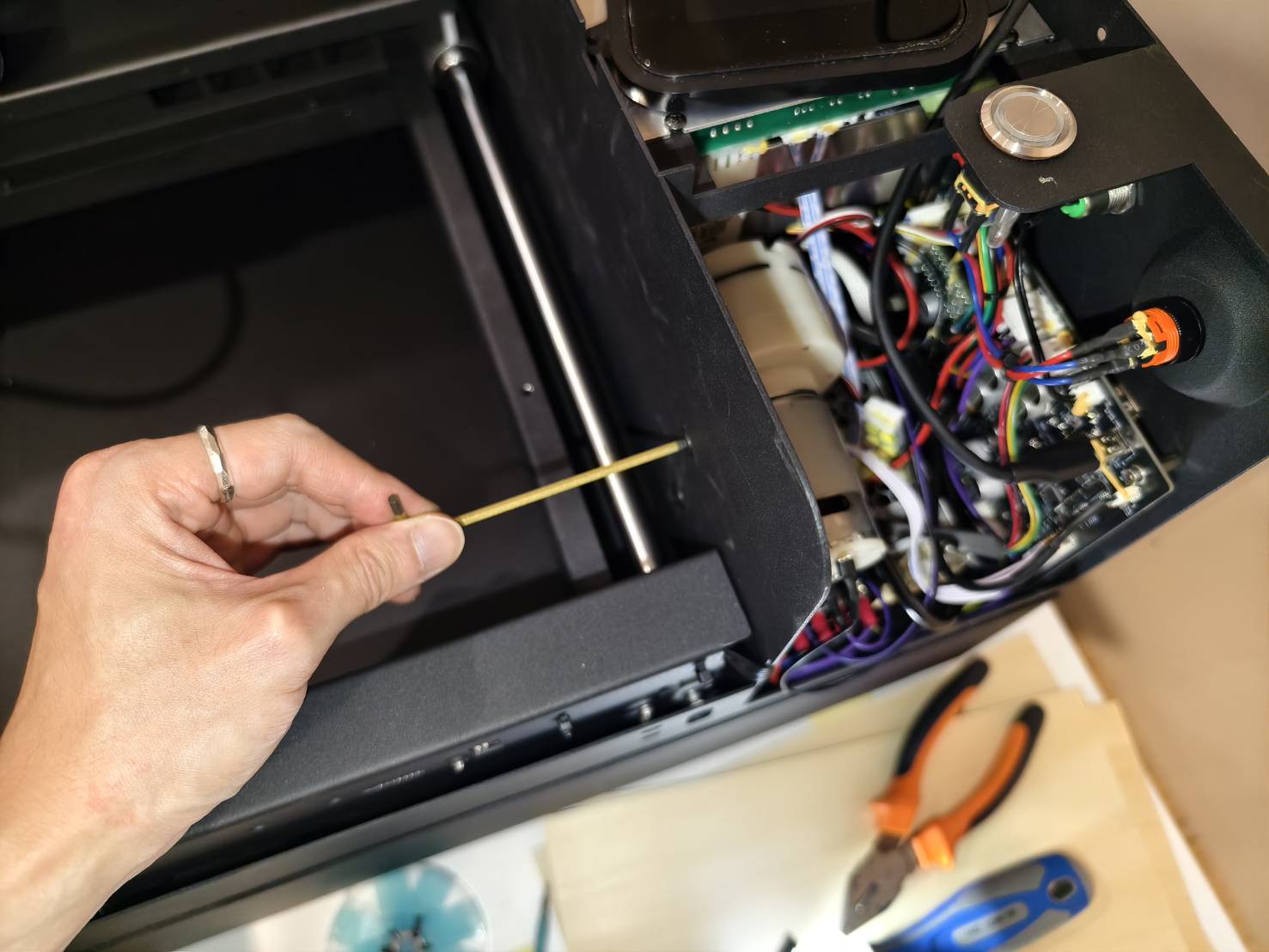

Apague la máquina y retire la cubierta frontal metálica.

Paso 2

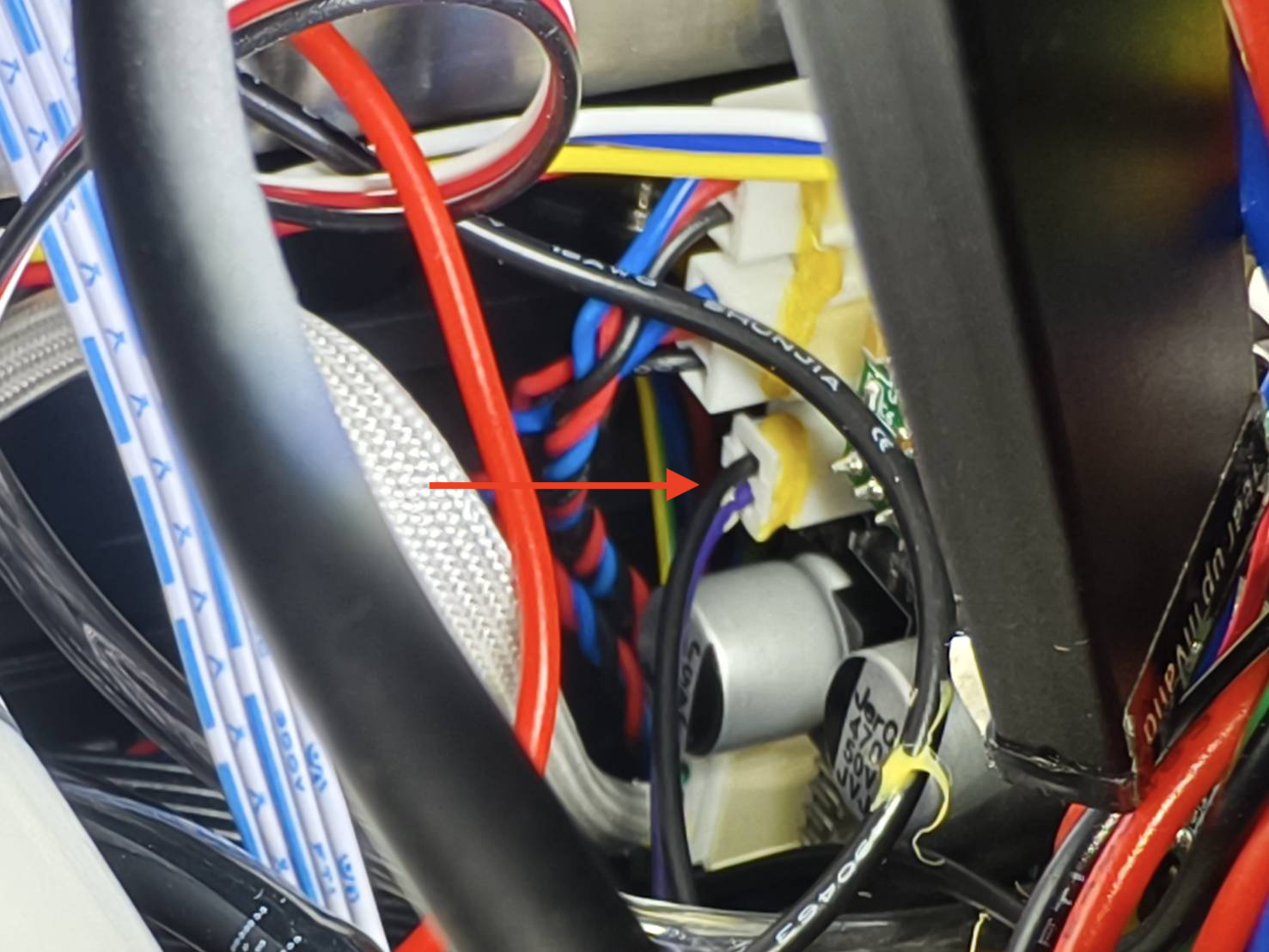

Desconecte el cable de la bomba de aire de la placa base.
(Si su placa base difiere de las fotos mostradas a continuación, consulte el diagrama para encontrar la posición correcta del cable.)

Paso 3

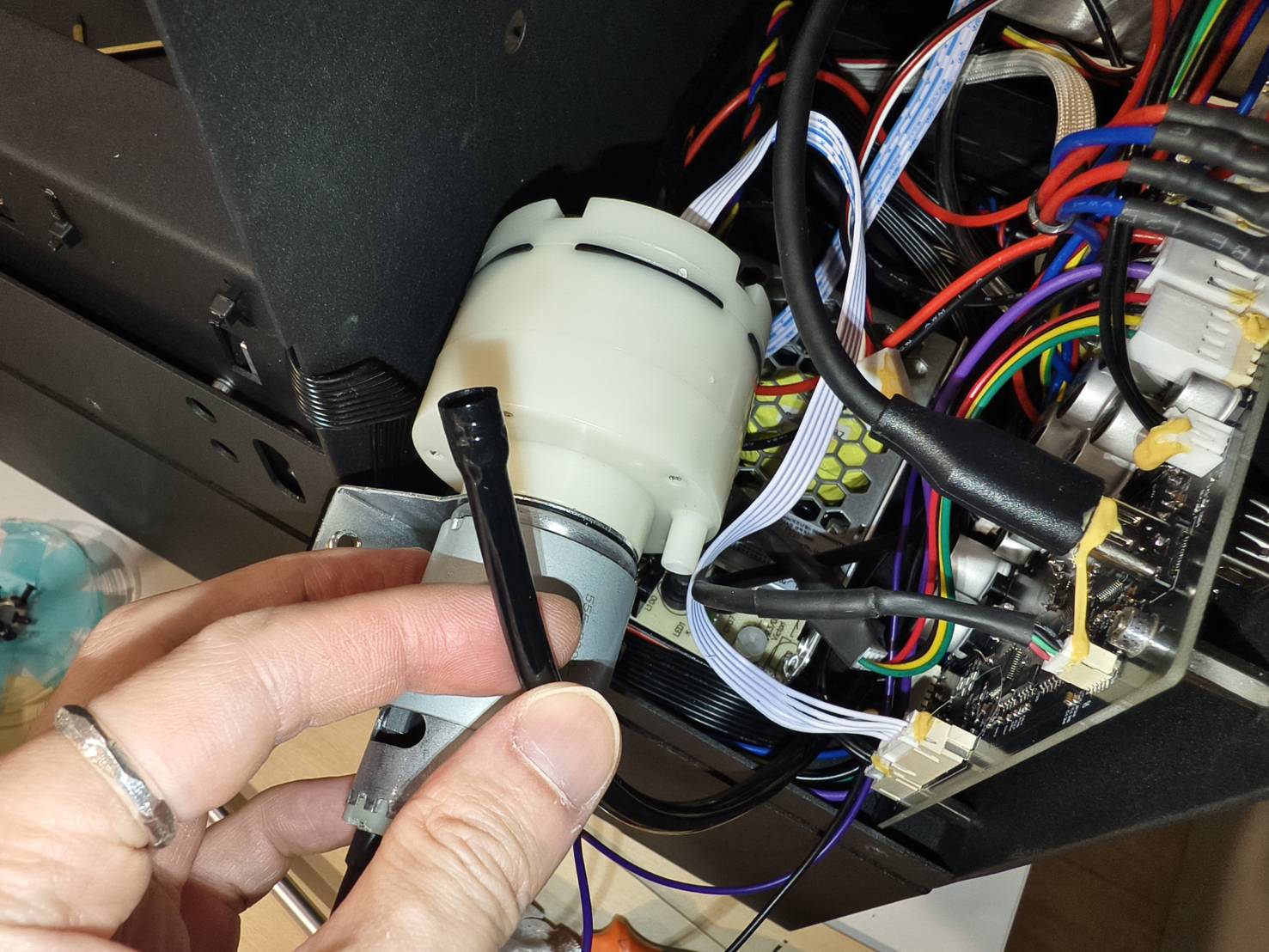

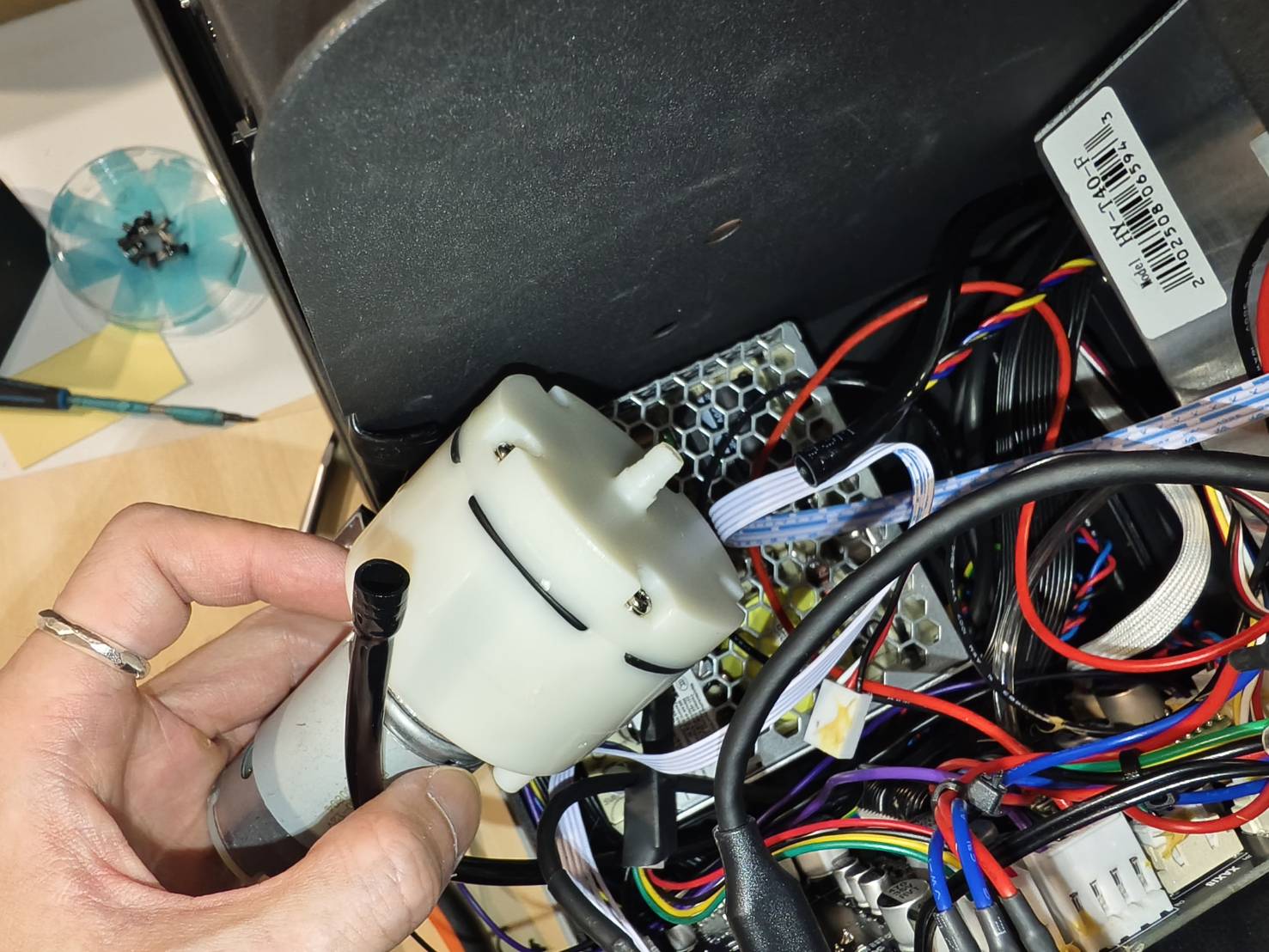

Retire los tornillos del soporte de la bomba de aire. A continuación, podrá desmontar la bomba de aire.

Paso 4

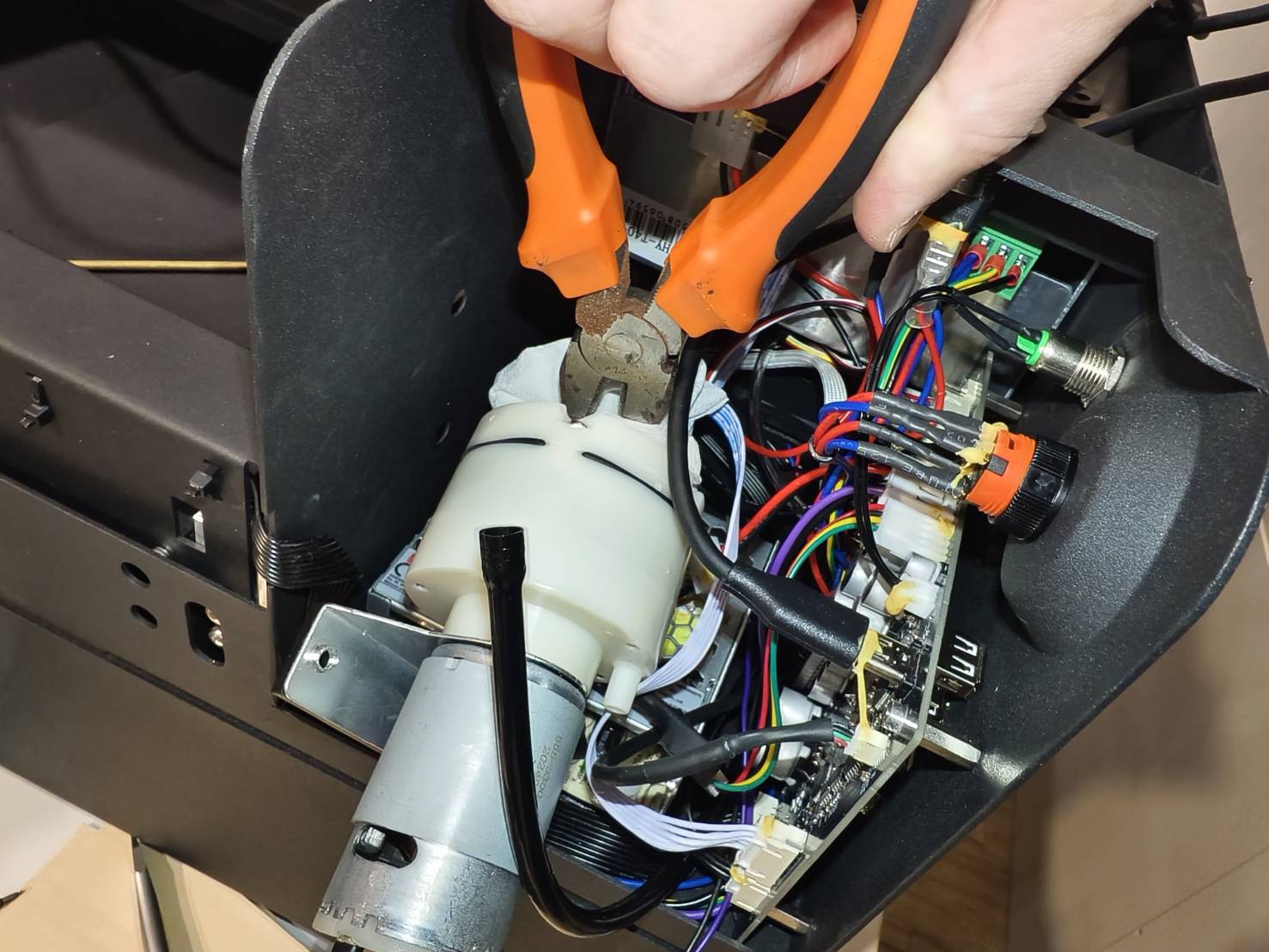

Corte las bridas de los tubos de aire.

Paso 5

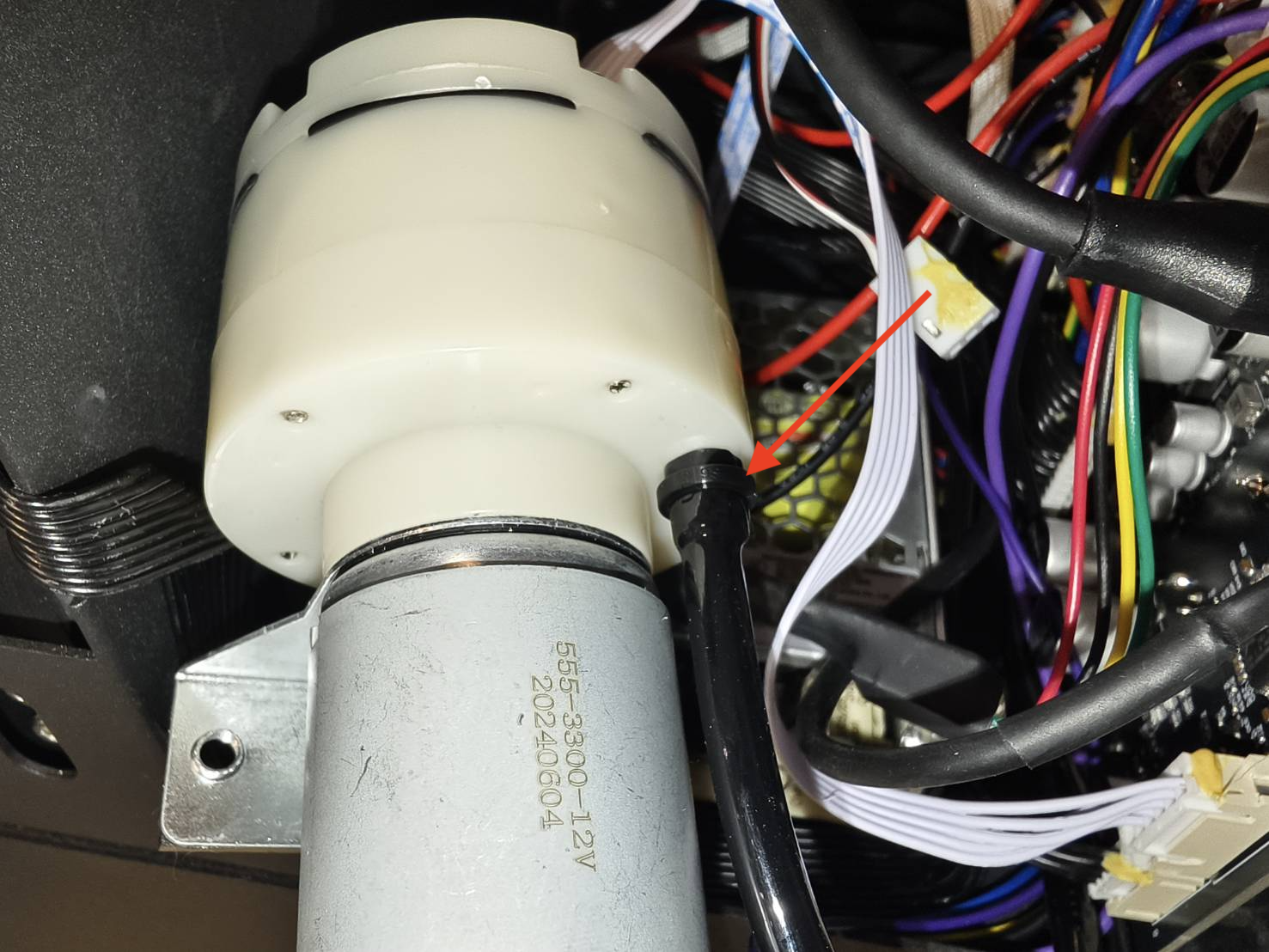

Desconecte los tubos de aire de la bomba de aire.

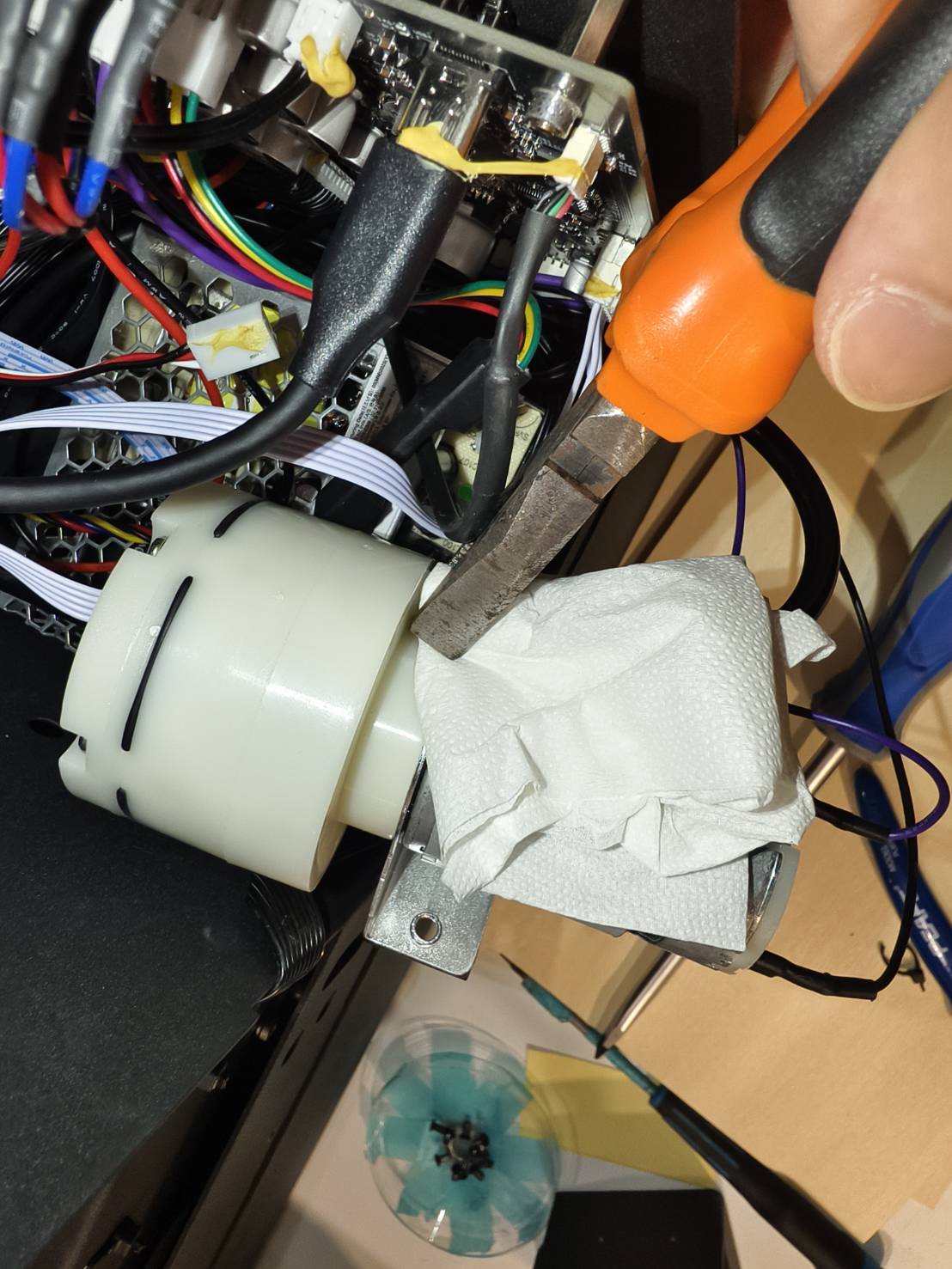

Utilice alicates con papel o pañuelo para proteger la manguera de aire de posibles daños.

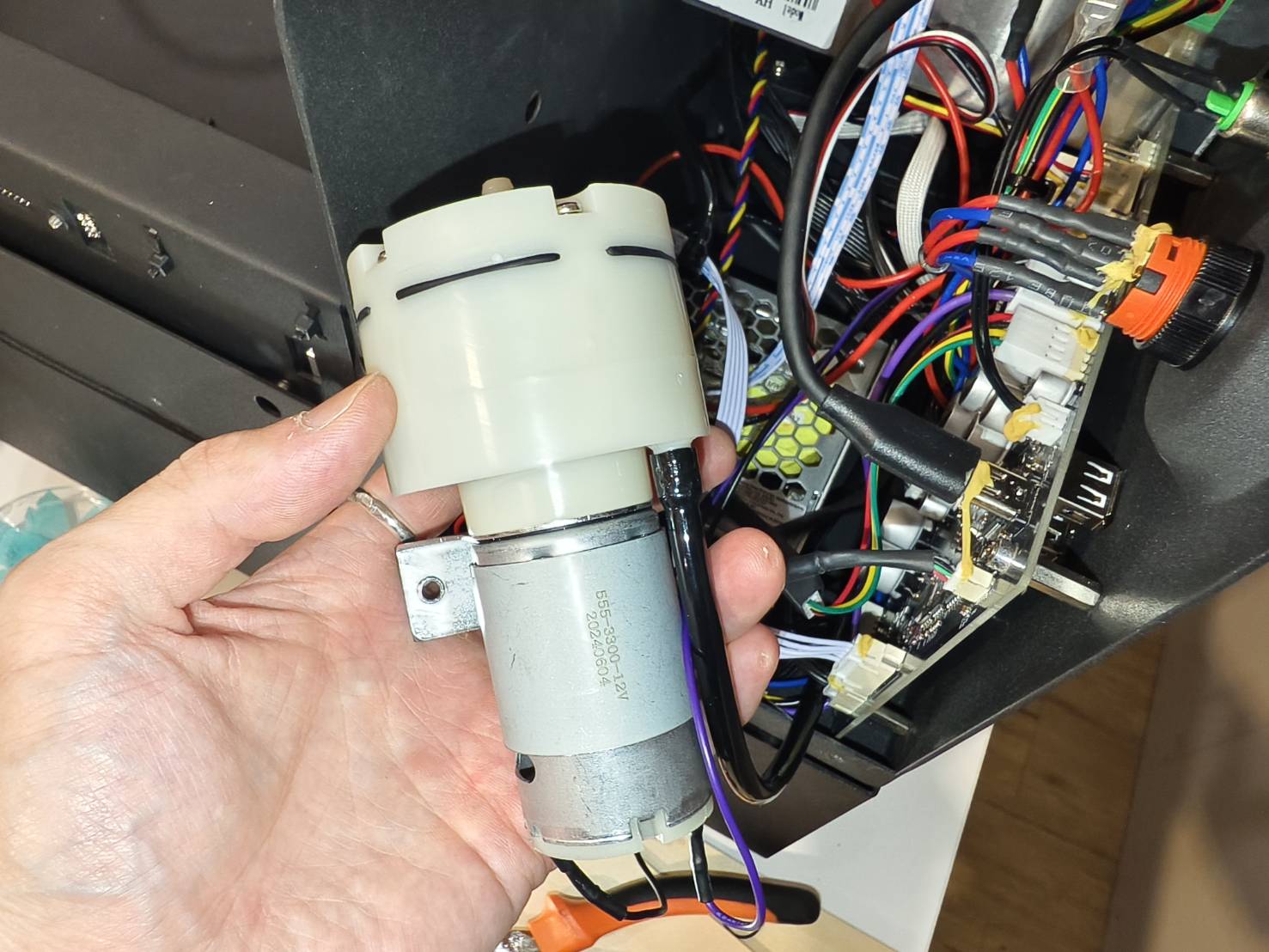

A continuación, la bomba de aire puede retirarse del sistema.

Paso 6

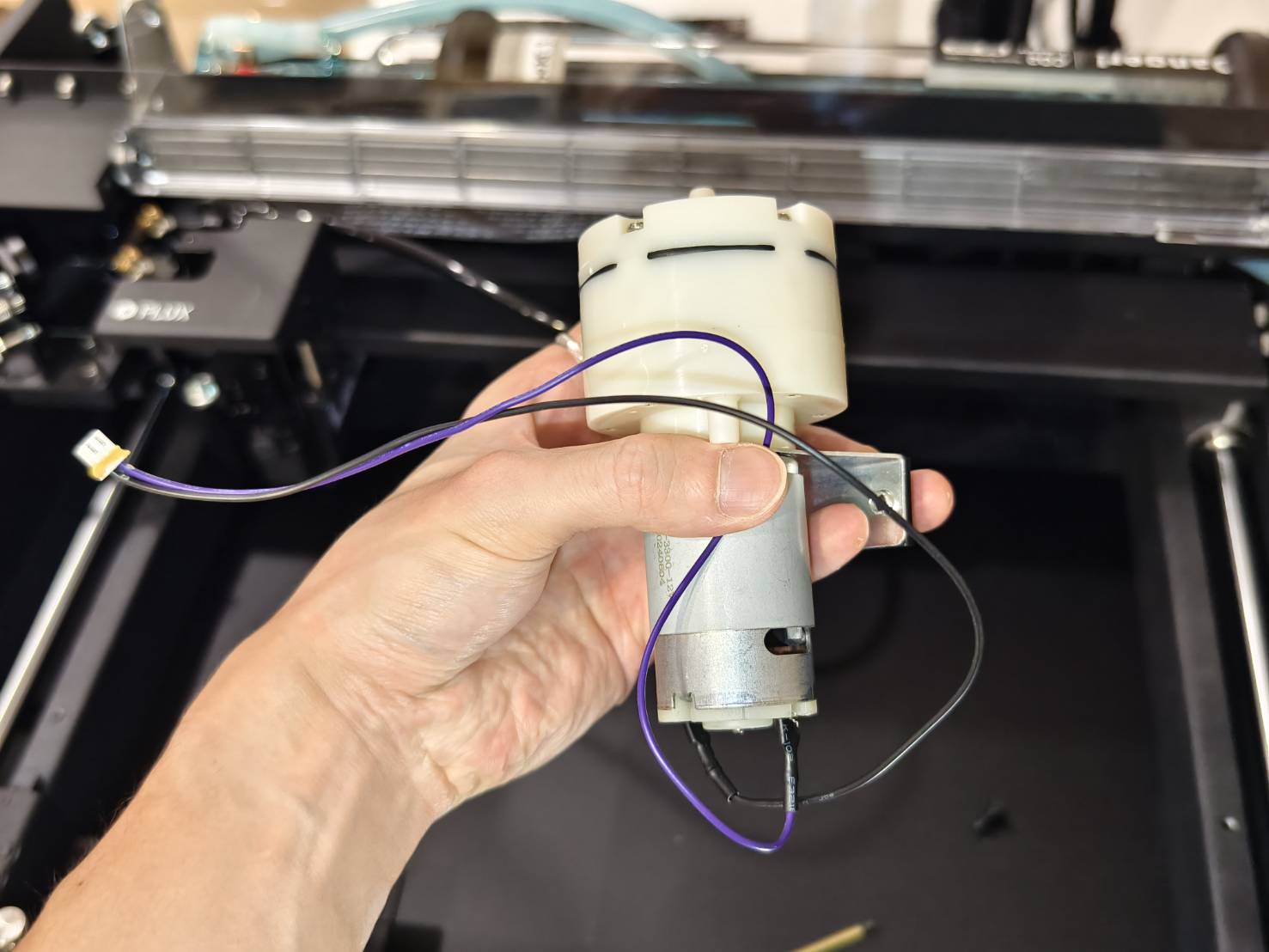

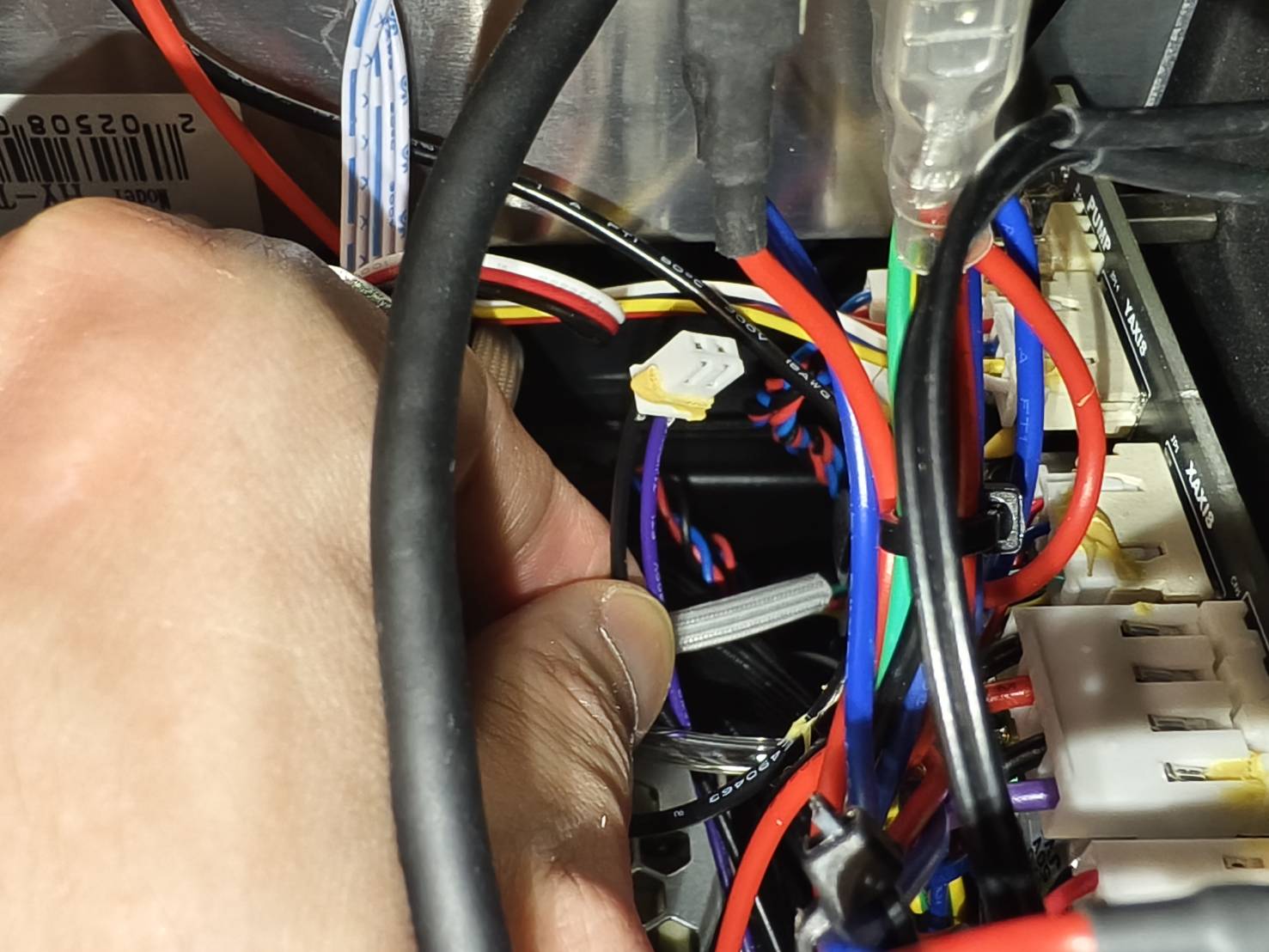

Conecte el cable de la nueva bomba de aire a la placa base.
(Si su placa base difiere de las fotos mostradas a continuación, consulte el diagrama para encontrar la posición correcta del cable.)

Paso 7

Conecte las mangueras de aire a la nueva bomba de aire.

Paso 8

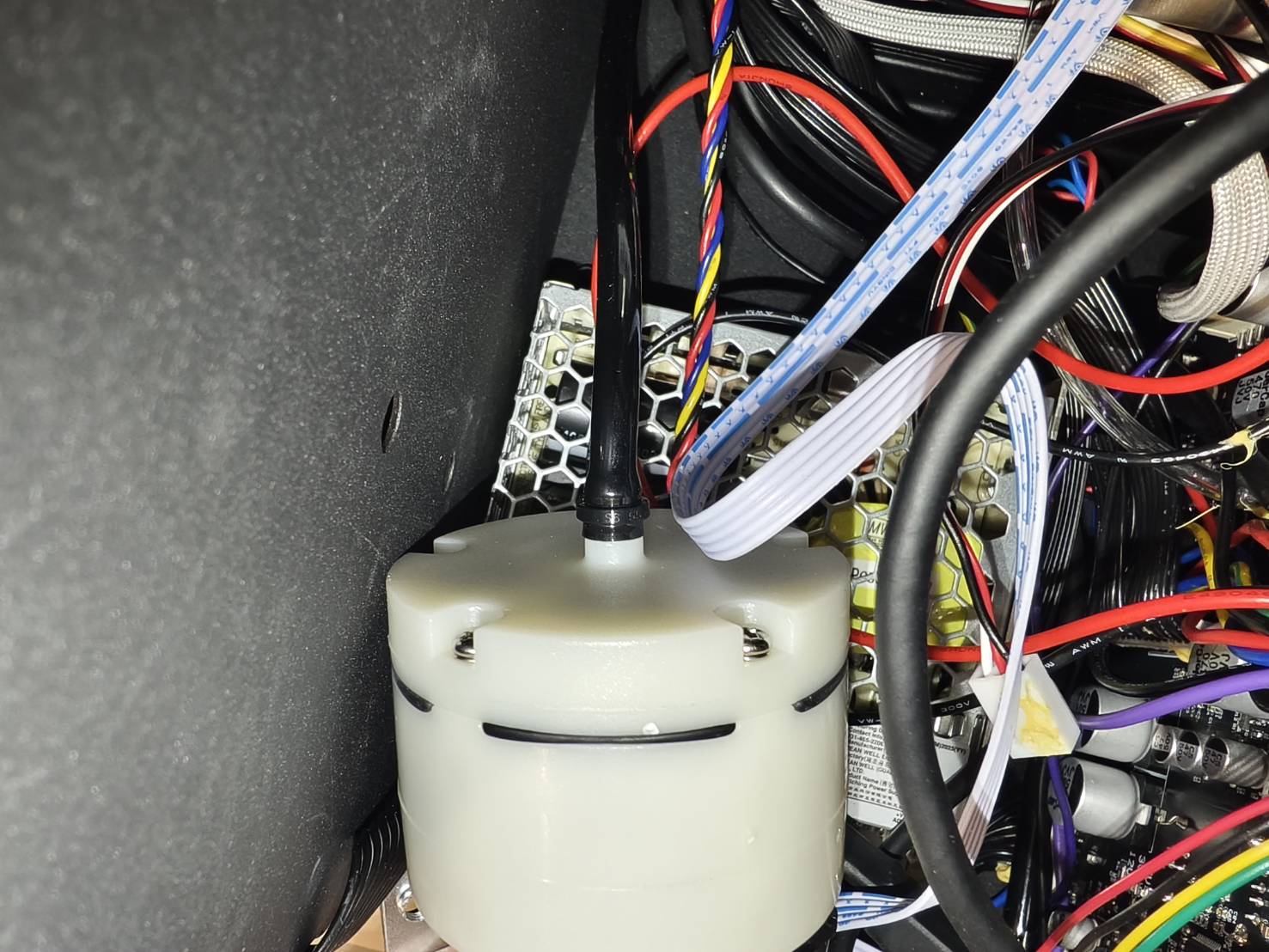

Monte la bomba de aire en el bastidor.

Paso 9

Vuelva a instalar la cubierta metálica frontal.
