beamo II - Sustitución de la fuente de alimentación del láser (Laser PSU)

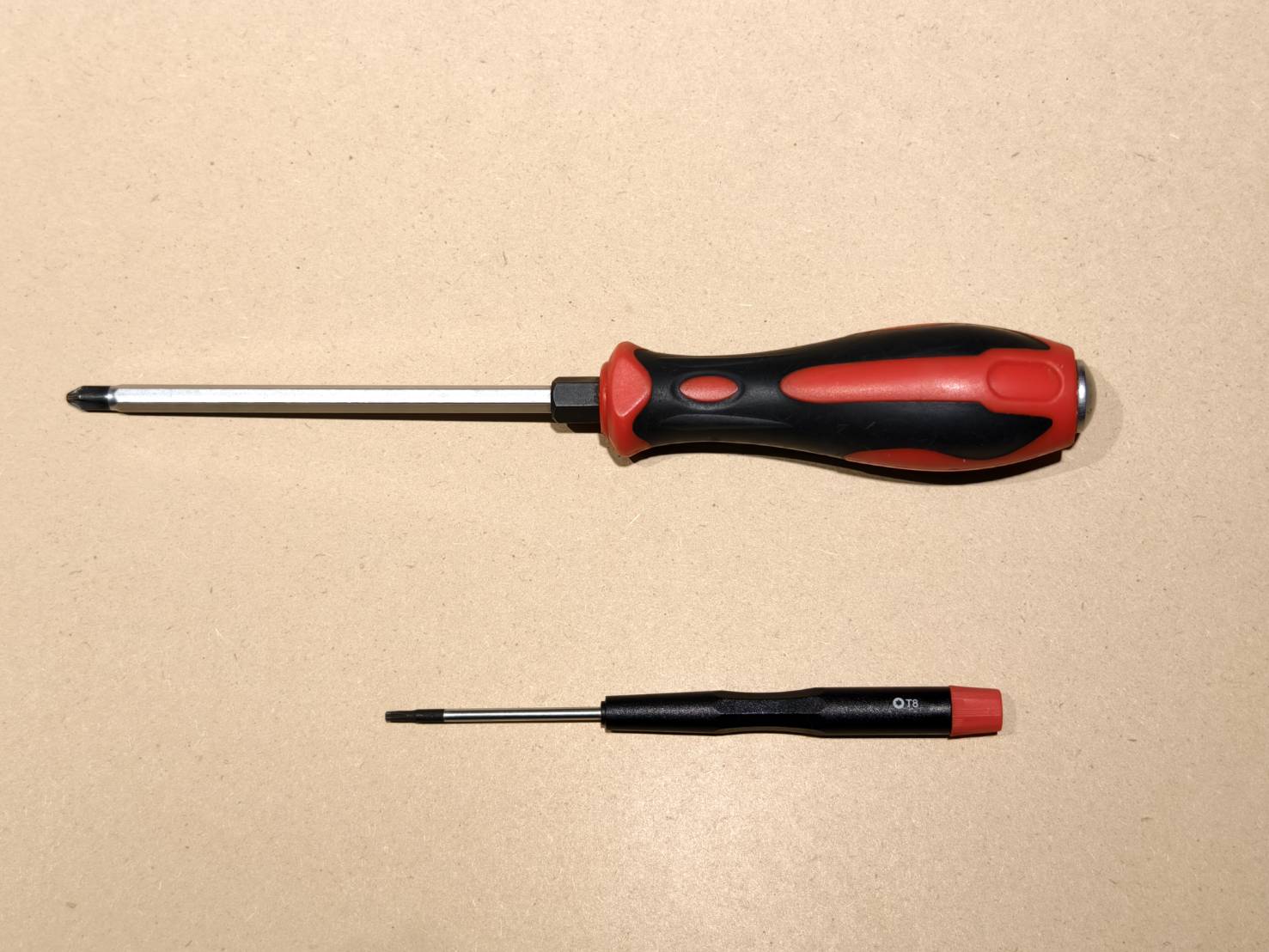

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

Retire la cubierta metálica frontal. (Tornillo Torx T8 × 10 uds.)

Paso 3

Retire la cubierta metálica trasera.

Paso 4

Desconecte los cables de la fuente de alimentación del láser.

Paso 5

• Retire los cuatro tornillos de la fuente de alimentación del láser.



Paso 6

Retire la fuente de alimentación del láser y colóquela a un lado temporalmente.
(El cable de la fuente de alimentación todavía está conectado al tubo láser en este momento.)

Paso 7

Desmonte la bomba de agua para desconectar el cable de la fuente de alimentación del tubo láser, y así podrá retirar la fuente de alimentación del láser del sistema.

Paso 8

Conecte el cable de la nueva fuente de alimentación al tubo láser y vuelva a montar la bomba de agua en su posición.

Paso 9

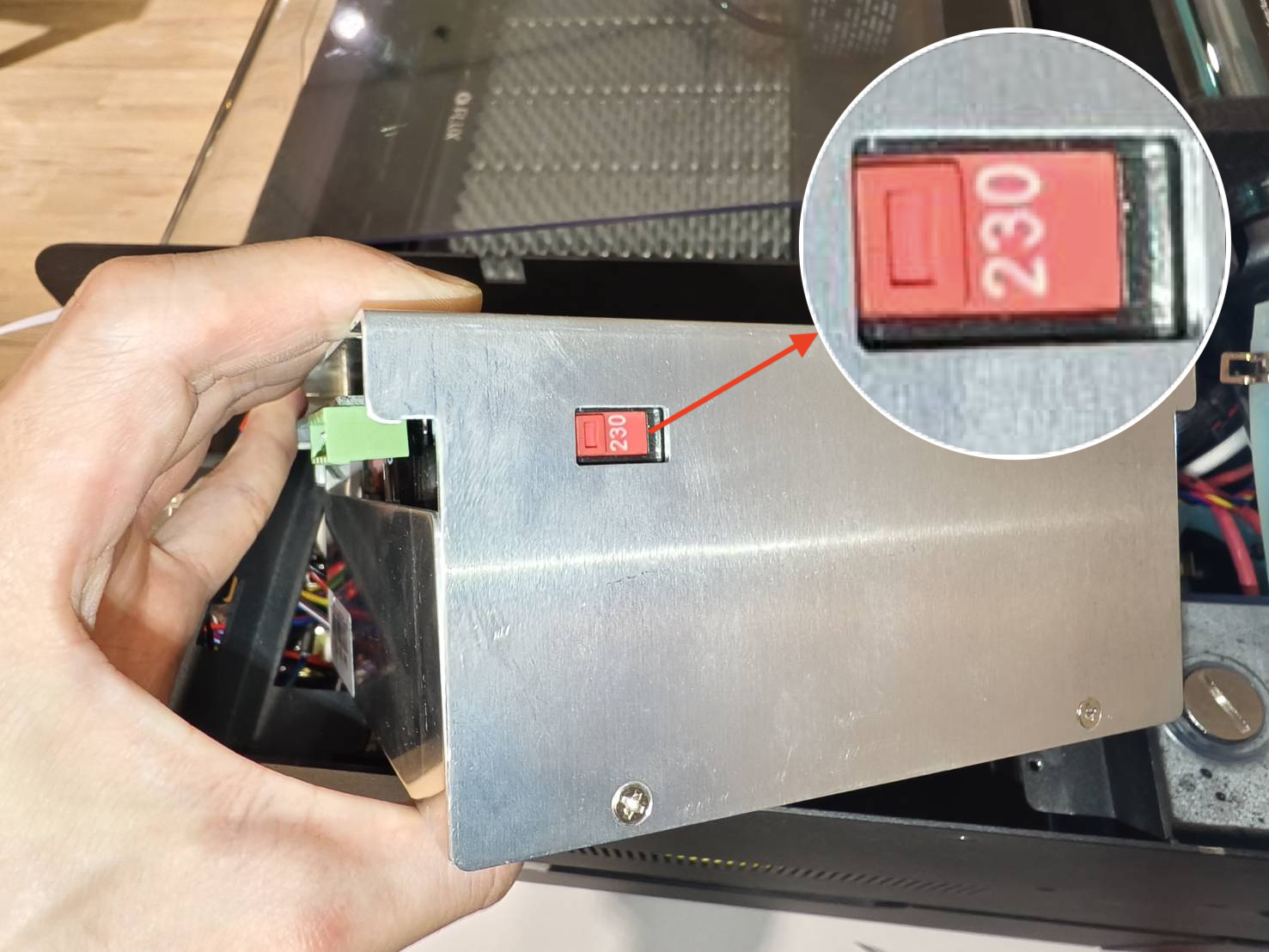

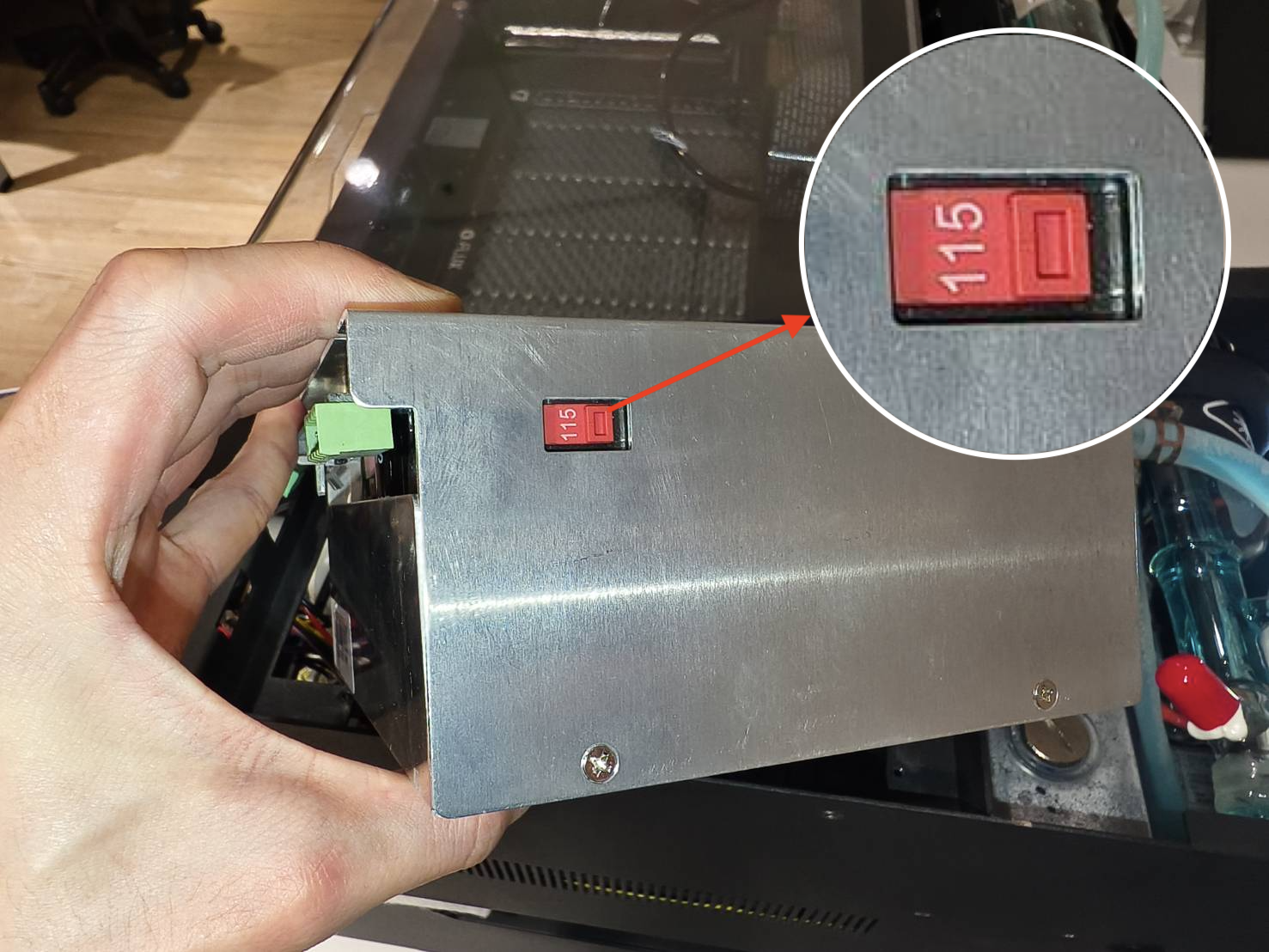

• Hay un selector de tensión para 115V o 230V. Seleccione la tensión correcta según su entorno. (Por ejemplo, en EE. UU. se utiliza 110V, por lo que se debe seleccionar 115V. En el Reino Unido se utiliza 230V, por lo que se debe seleccionar 230V.)

• Coloque la fuente de alimentación del láser en su posición.

Paso 10

Fije la fuente de alimentación con los cuatro tornillos.

Paso 11

Conecte los cables a la fuente de alimentación del láser.

Paso 12

Conecte el cable Type-C a la placa base. Asegúrese de que el punto blanco del cable esté orientado hacia abajo.

Paso 13

Vuelva a instalar la cubierta metálica trasera.

Paso 14

Vuelva a instalar la cubierta metálica delantera. Asegúrese de que el punto blanco del cable Type-C esté orientado hacia arriba, como se muestra en el vídeo.
