beamo II - Sustitución de la bomba de agua

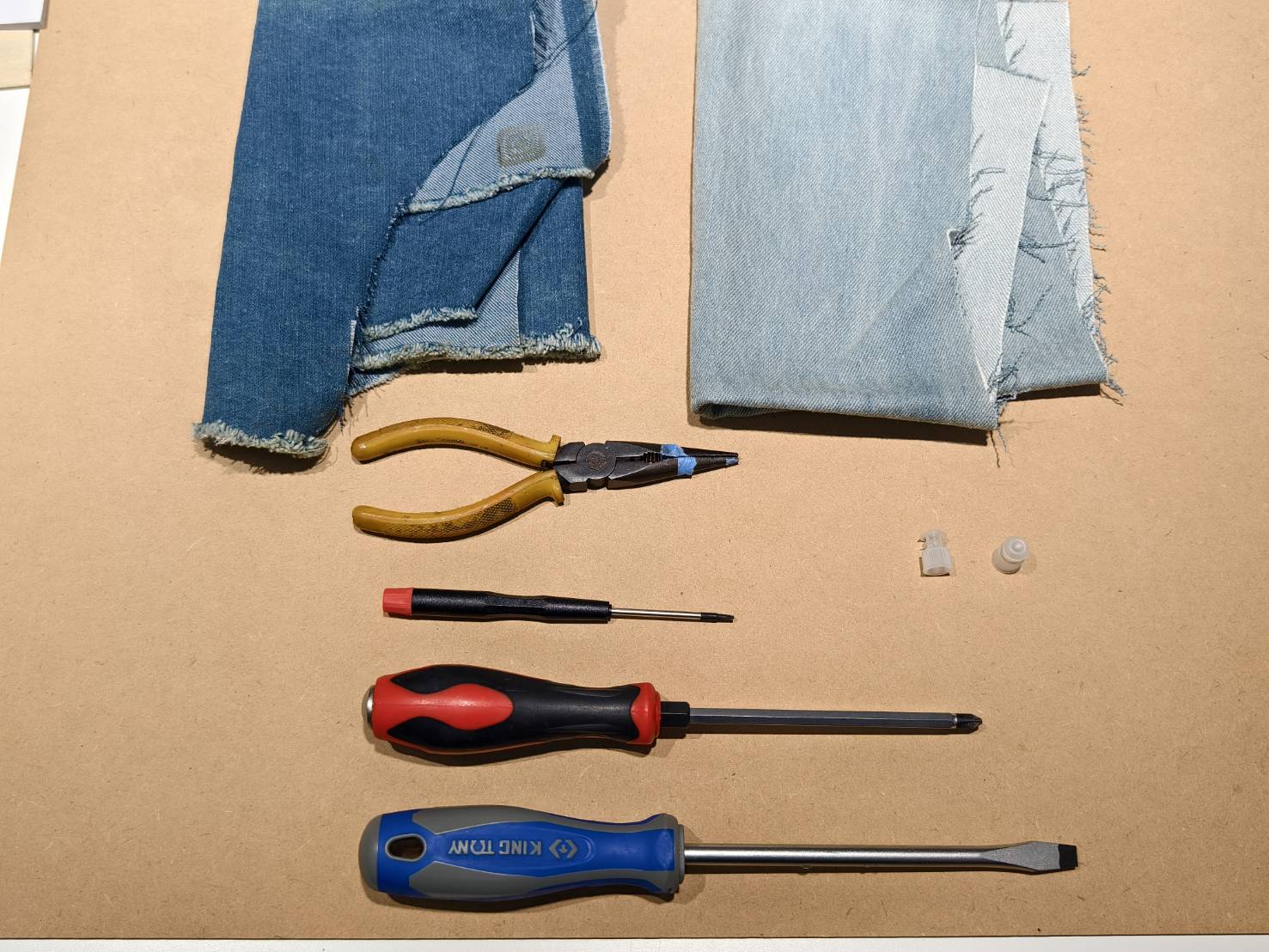

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

Retire la cubierta metálica frontal. (Tornillo Torx T8 * 10 uds.)

Paso 3

Retire la cubierta metálica trasera.

Paso 4

Desconecte los cables de la fuente de alimentación del láser.

Paso 5

Retire los cuatro tornillos de la fuente de alimentación del láser.

Paso 6

Retire la fuente de alimentación del láser y colóquela a un lado temporalmente.
(El cable de la fuente de alimentación todavía está conectado al tubo láser en este momento.)

Paso 7

• Desmonte la bomba de agua del bastidor de la máquina.

• Desconecte el cable de la bomba de agua de la placa base.

Paso 8

Coloque los trapos alrededor de la placa base y los cables del interior de la máquina.
Consulte el vídeo.

Paso 9

Retire las abrazaderas metálicas de las mangueras de agua.

Paso 10

Desconecte la bomba de agua de las mangueras y, a continuación, podrá retirarla del sistema.
Asegúrese de preparar los tapones para las mangueras con antelación, ya que al desconectar la bomba es probable que se produzcan fugas de agua. Se recomienda utilizar los tapones de inmediato.
(El papel absorbente se utiliza para evitar que los alicates dañen las mangueras de agua.)

Paso 11

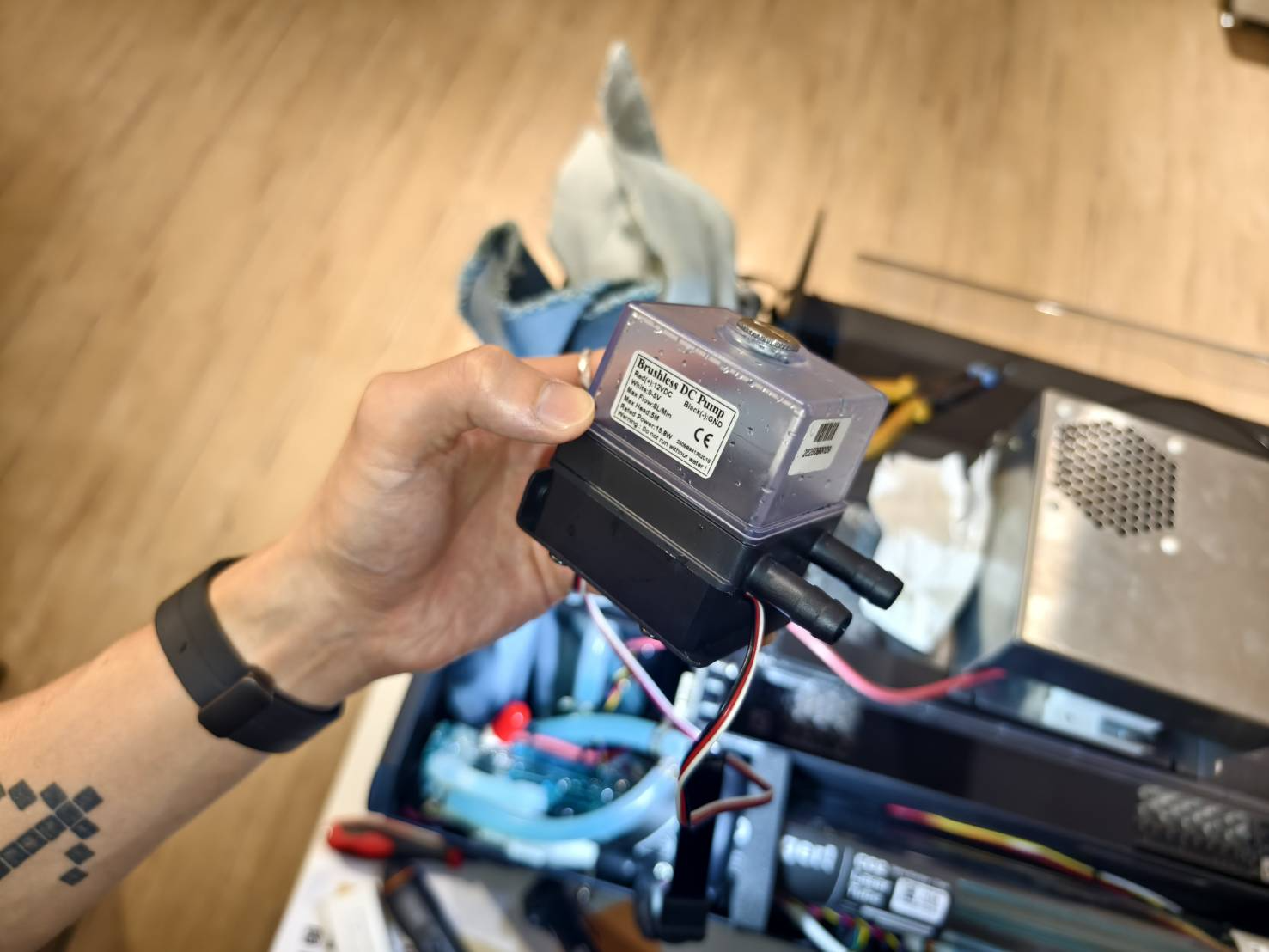

• Drene el agua de la bomba.

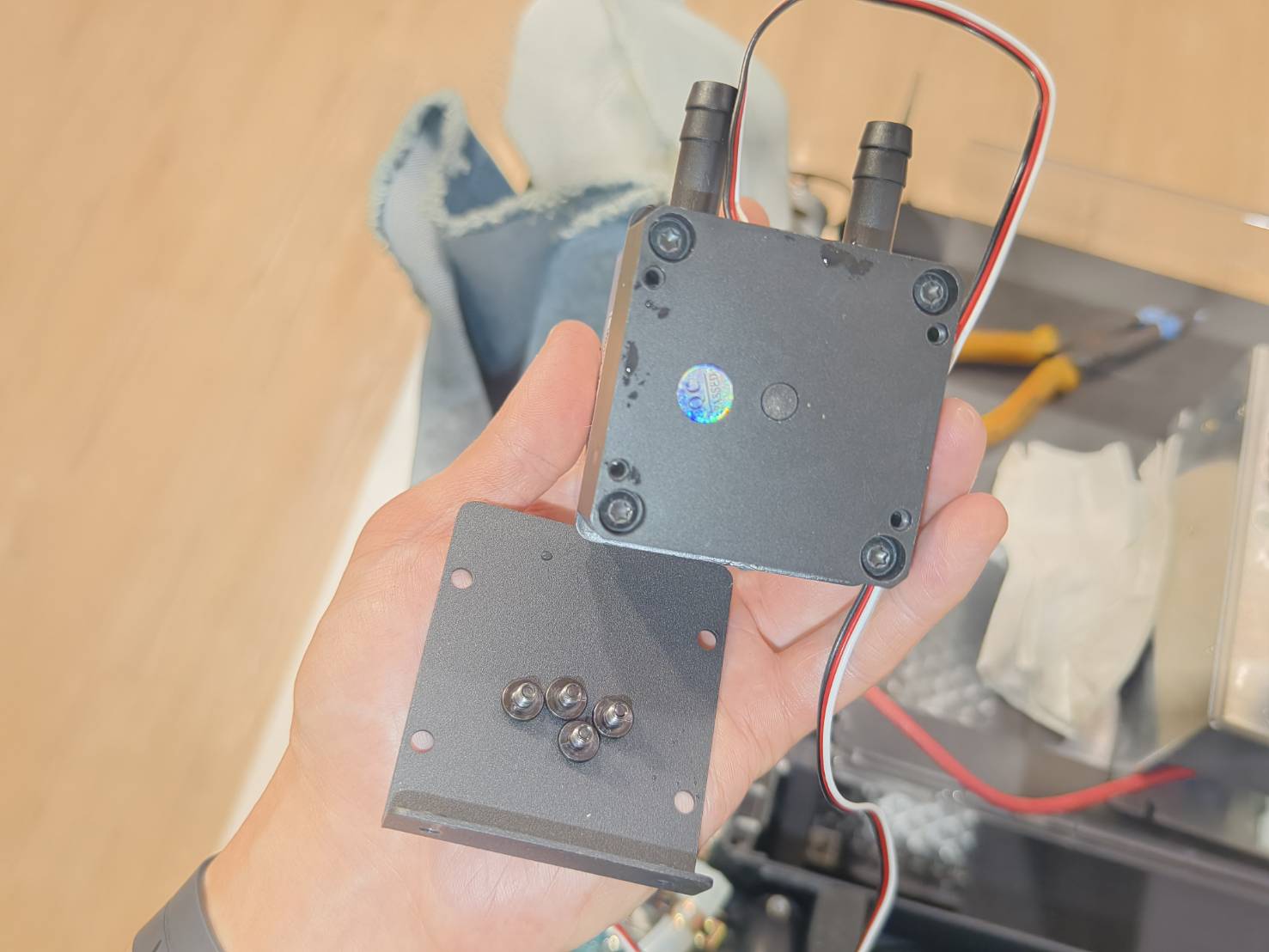

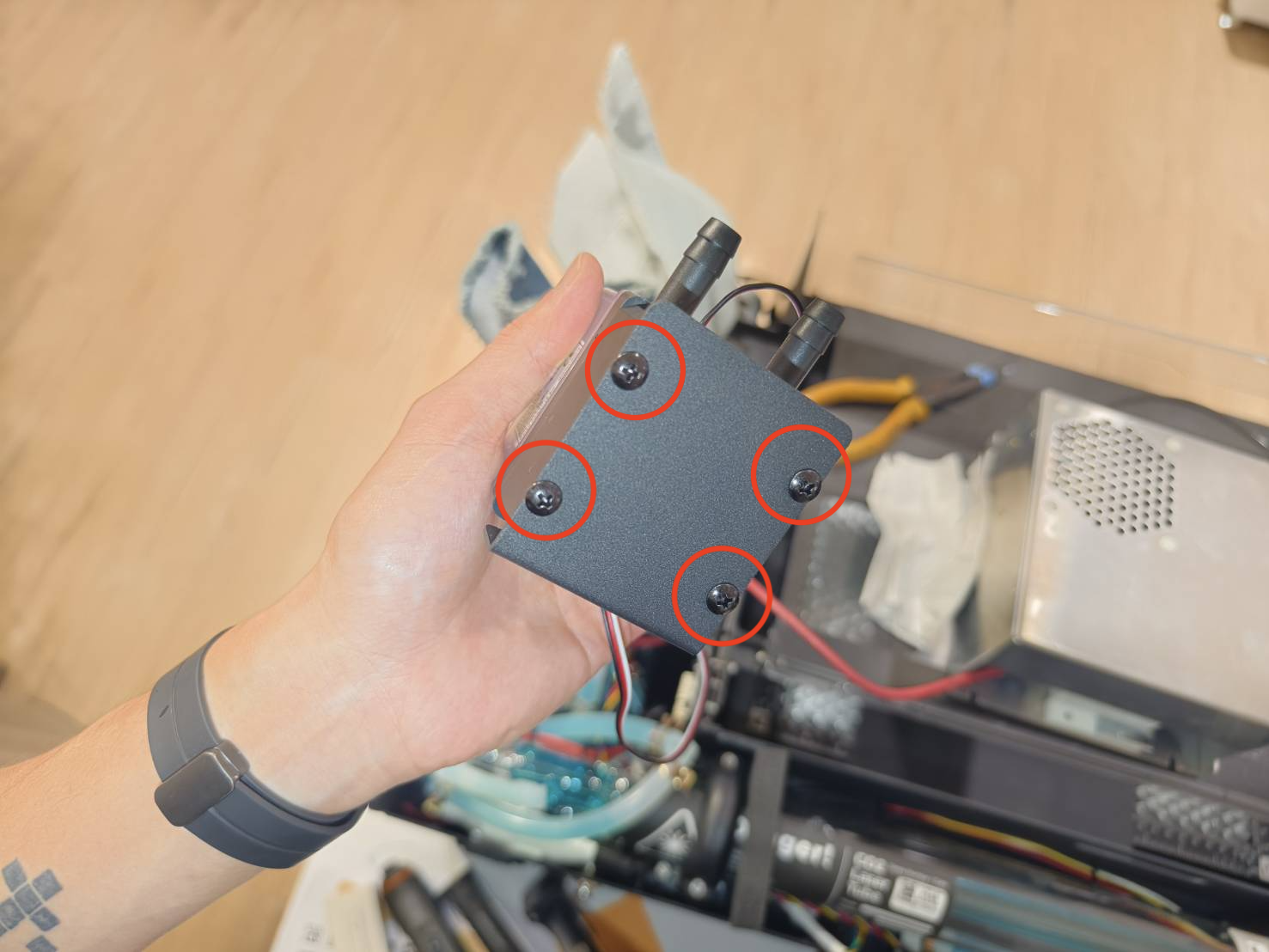

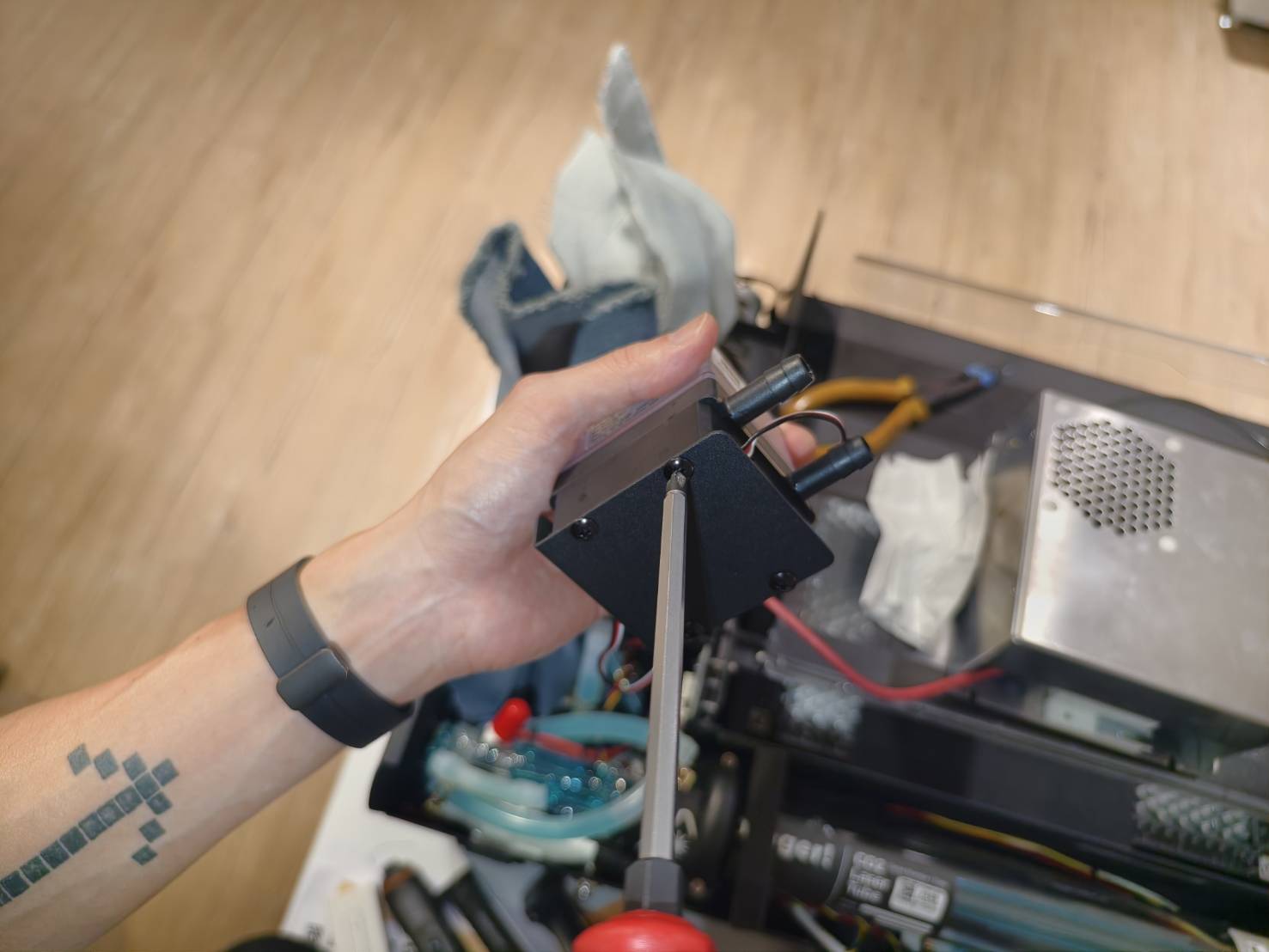

• Retire el soporte de la bomba.



Paso 12

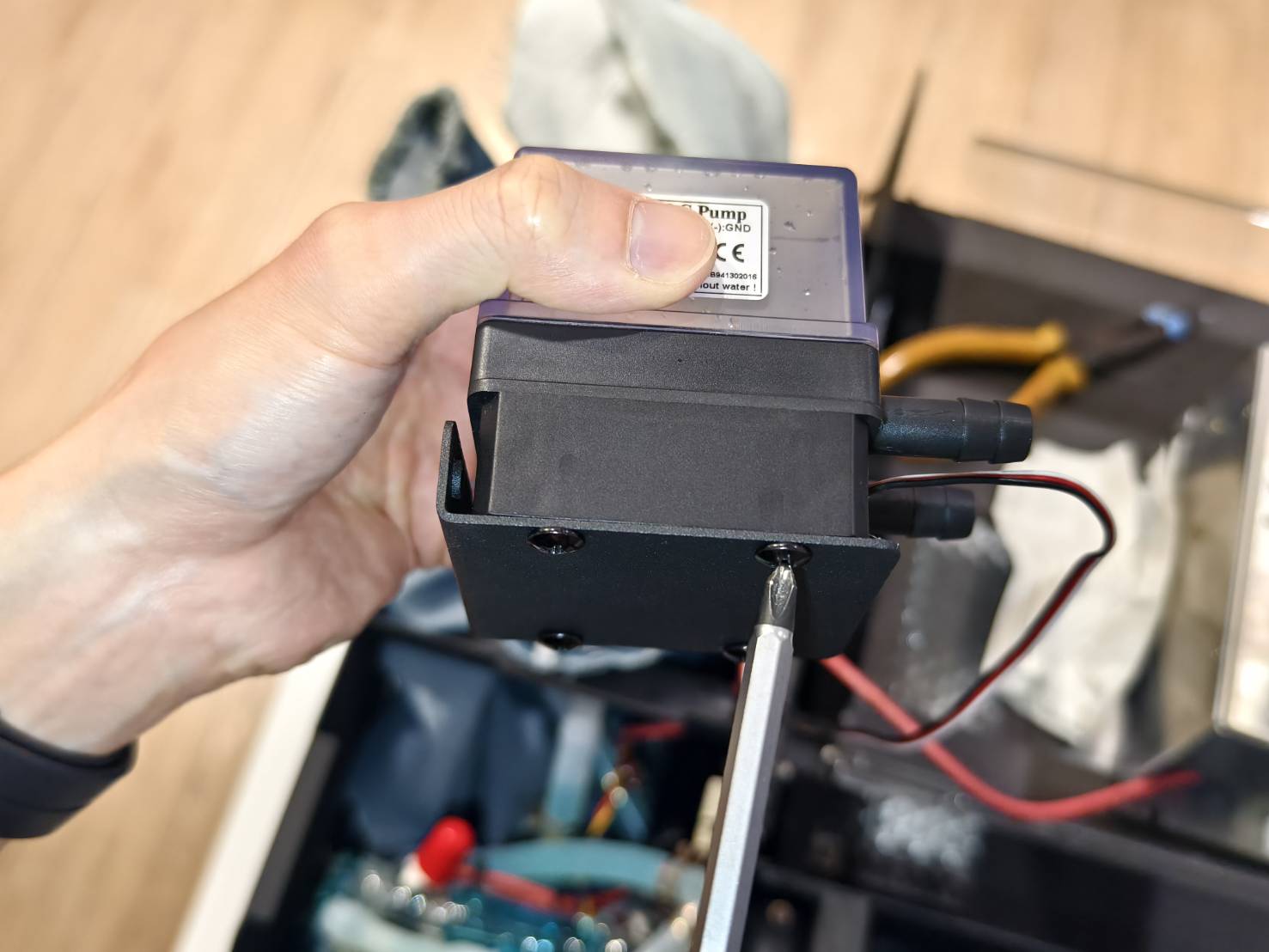

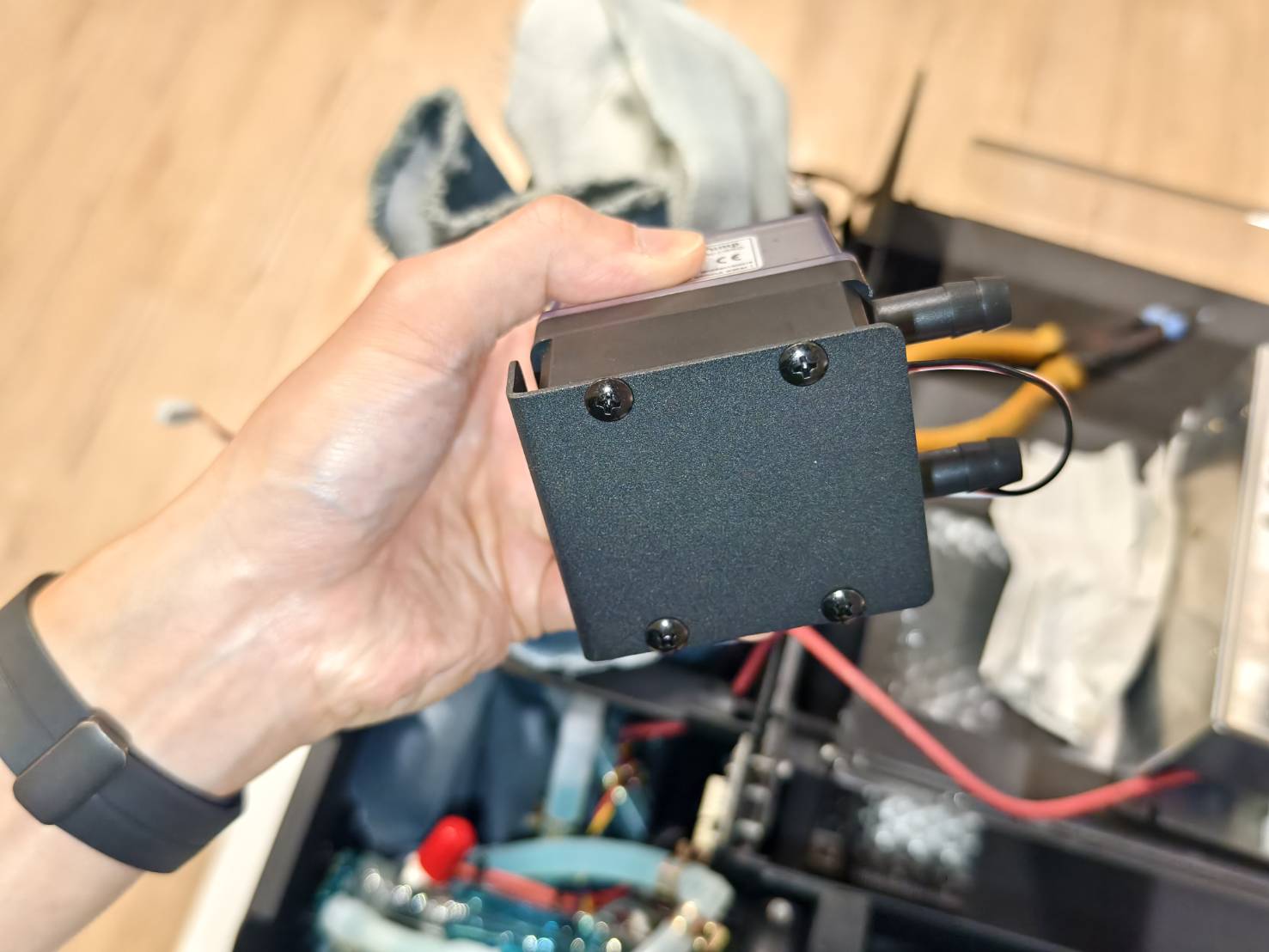

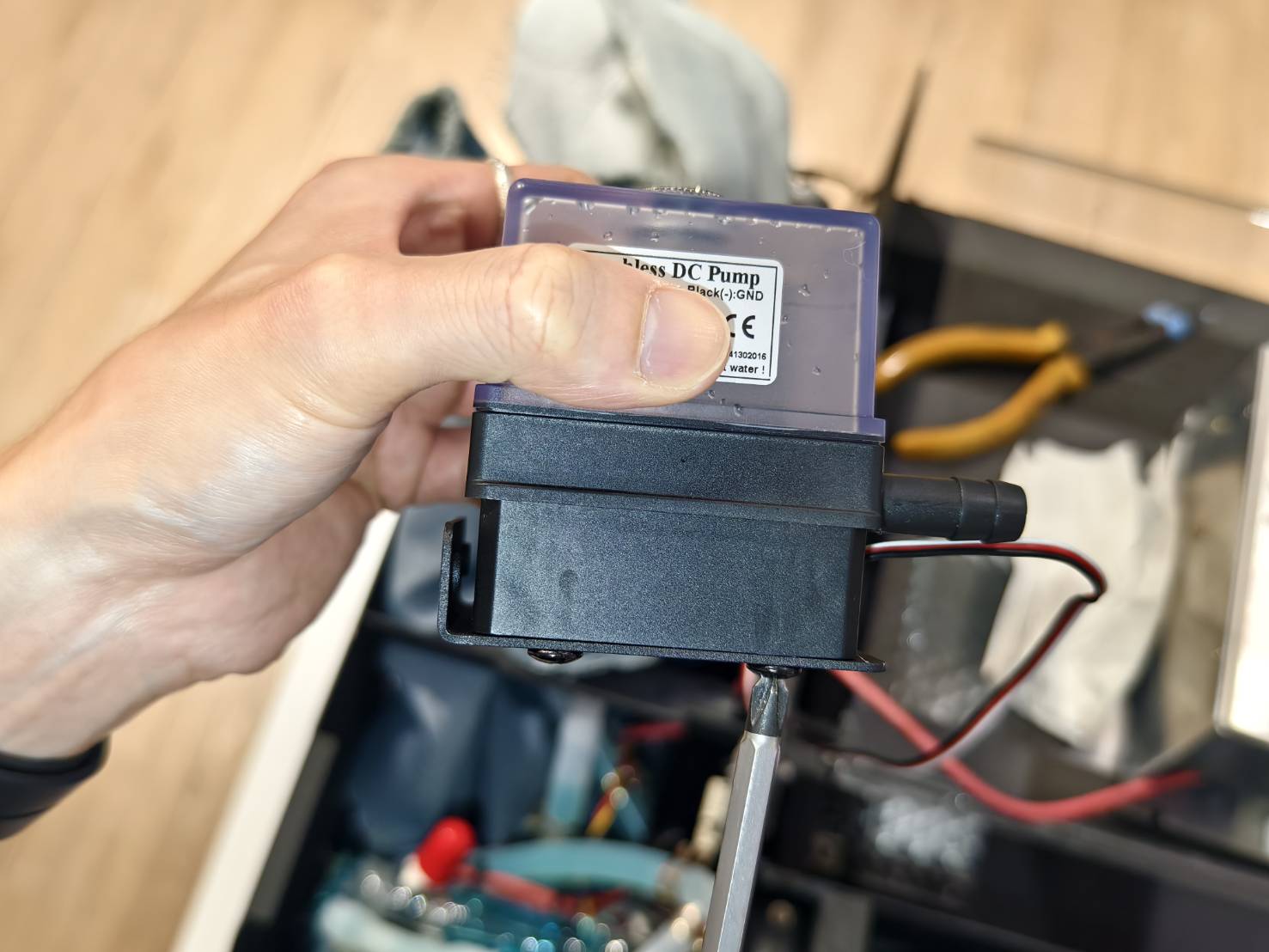

Vuelva a instalar el soporte en la nueva bomba de agua.

Paso 13

• Conecte las mangueras de agua a la nueva bomba de agua.

• Si observa que la manguera de agua está doblada como se muestra en el vídeo, intente girarla para enderezarla.

Paso 14

• Retire los trapos y atornille la bomba de agua al bastidor.

• Conecte el cable de la bomba a la placa base.

Paso 15

Coloque la fuente de alimentación del láser en su posición.

Paso 16

Fije la fuente de alimentación con los cuatro tornillos.

Paso 17

Conecte los cables a la fuente de alimentación del láser.

Paso 18

Conecte el cable Type-C a la placa base. Asegúrese de que el punto blanco del cable esté orientado hacia abajo.

Paso 19

Vuelva a instalar la cubierta metálica frontal. Asegúrese de que el punto blanco del cable Type-C esté orientado hacia arriba, como se muestra en el vídeo.

Paso 20

Añada agua al sistema.
[4-8 Sustitución del agua de refrigeración]
