El enfoque y la calibración precisos pueden hacer que la unión de imágenes de vista previa sea más precisa y que la posición de grabado sea consistente con la posición de vista previa.
Elementos de prueba:
1. Confirmar el plano de enfoque correcto:

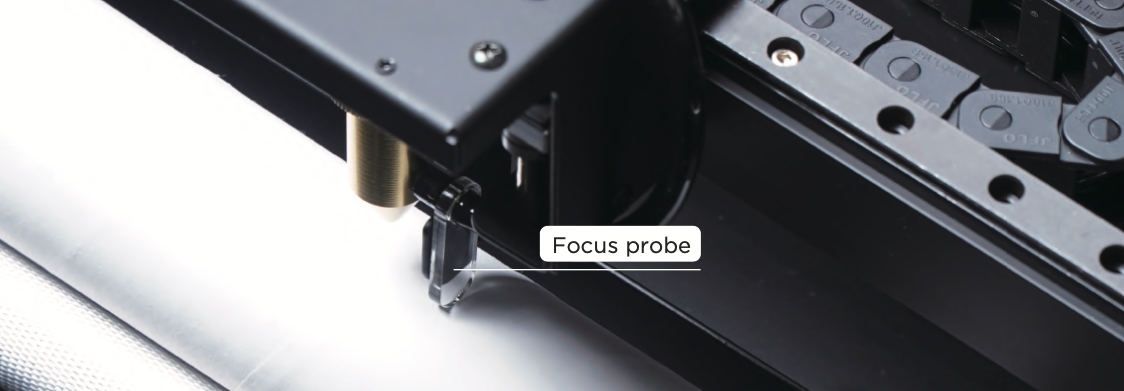

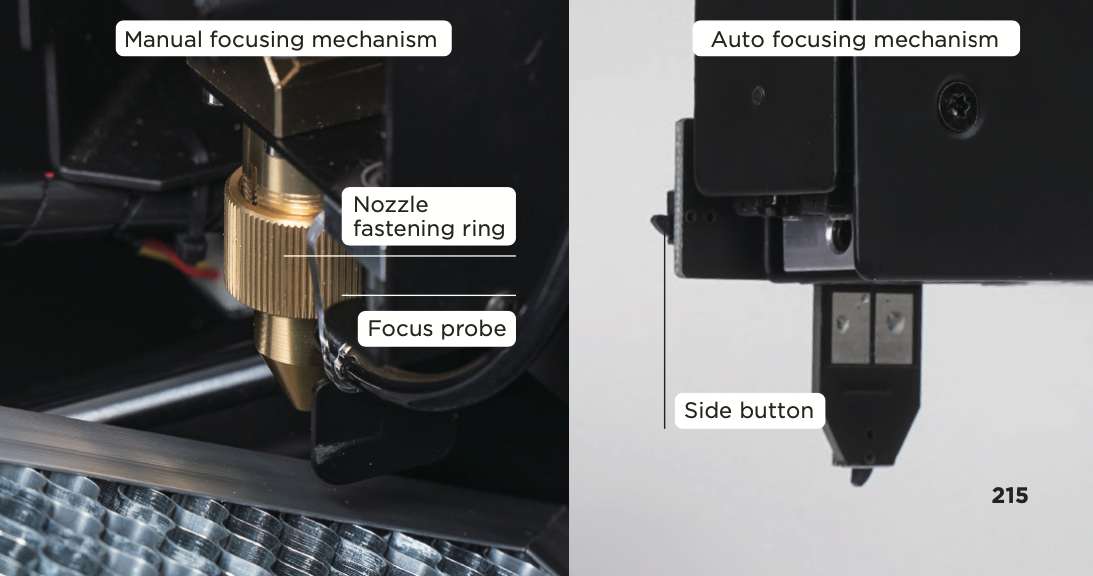

Enfoque manual: Cuando la sonda de enfoque está hacia abajo, debe tocar la superficie del material de grabado, y cada vez que cambie el material de diferente grosor, necesitará ajustar la altura
del cabezal láser para asegurar el enfoque correcto.
Enfoque automático: Haga doble clic en el botón lateral del accesorio de enfoque automático
sobre el material de grabado para permitir que el cabezal láser alcance automáticamente el plano de enfoque correcto. Al grabar, si el enfoque no es correcto, el haz láser será más grueso que el haz láser con el enfoque correcto.
Para máquinas con el accesorio de Enfoque Automático instalado, consulte el siguiente enlace para el tutorial - Haga clic aquí
Objeto más grueso: Cuando el objeto es más grueso o cuando se utiliza el accesorio rotativo, la cámara puede capturar el lado del objeto, y solo los objetos en el plano de enfoque se pueden unir, y la imagen desenfocada y la unión inexacta causada por la diferencia de altura es normal. Asegúrese de enfocar en la superficie del material de grabado y el punto más alto del material de grabado cuando utilice el accesorio rotativo.

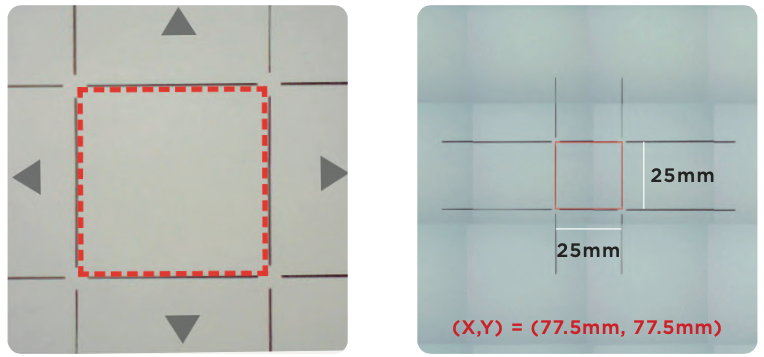

2. Calibración completa de la cámara (imagen izquierda):
Después de exponerse a golpes y vibraciones de transporte, alineación de la trayectoria óptica y Restablecer a los valores de fábrica, etc., todo necesita ser recalibrado. Los pasos de calibración son como se describe en【Tutorial de Beam Studio】Paso 2 .
Hay dos objetivos de calibración:
a. El cuadrado rojo debe estar ubicado en el centro de la ventana de calibración.
b. El exterior del cuadrado rojo debe estar alineado con el cuadrado central de las líneas de la cuadrícula
3. Confirmar el resultado de la calibración (imagen derecha):
Dibuje un cuadrado en (X,Y) = (77.5mm, 77.5mm) con un ancho W y una altura H de 25mm y asegúrese de que el cuadrado se superponga con el cuadrado central de las líneas de la cuadrícula. Si no encaja, vuelva a enfocar el papel y recalibre la cámara.
Registros de resolución de problemas:
1. Archivo de imagen: Si aún existe una discrepancia entre el resultado y la posición de vista previa después de utilizar el archivo SVG y confirmar el plano de enfoque correcto y la calibración precisa de la cámara, proporcione el archivo SVG a su distribuidor y permita que el equipo de ingeniería le asista.
