Descripción
Un enfoque preciso y una calibración adecuada pueden mejorar la precisión en la unión de imágenes de vista previa y lograr que la posición de grabado coincida con la posición de vista previa.
Paso 1
Confirme el plano de enfoque correcto.

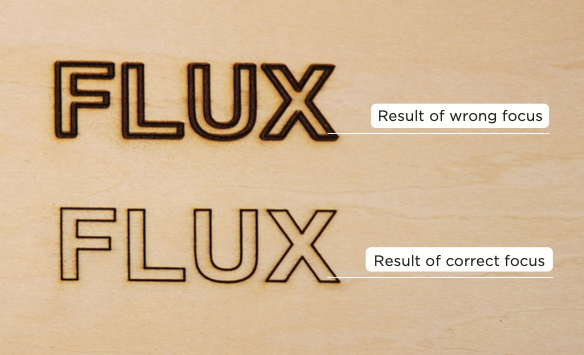

Cada vez que cambie a un material de diferente grosor, debe bajar la mesa de trabajo y volver a realizar el autoenfoque para garantizar un enfoque correcto. Si el enfoque es incorrecto, el haz láser será más grueso que cuando se tiene el enfoque correcto.
Objeto más grueso: Cuando el objeto es más grueso o se utiliza el accesorio rotatorio, la cámara puede capturar el lateral del objeto. Solo los objetos en el plano de enfoque se pueden unir correctamente, y es normal que las imágenes fuera de foco y la unión inexacta sean causadas por la diferencia de altura. Asegúrese de enfocar en la superficie del material de grabado y en el punto más alto del material cuando utilice el accesorio rotatorio.
Paso 2
Para garantizar un grabado preciso, calibre la posición de la cámara y del grabado.
(Después de la exposición a golpes y vibraciones durante el transporte, la alineación de la ruta óptica y el restablecimiento a los valores de fábrica, entre otros, es necesario recalibrar todo.)
Hay dos objetivos de calibración:

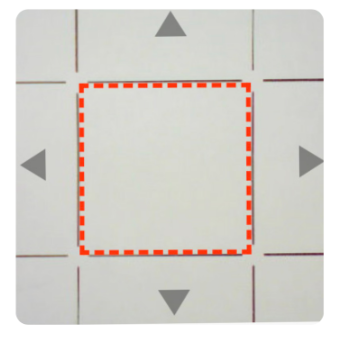

a. El cuadrado rojo debe estar ubicado en el centro de la ventana de calibración.
b. El exterior del cuadrado rojo debe estar alineado con el cuadrado central de las líneas de la cuadrícula.
Confirme el resultado de la calibración: Dibuje un cuadrado en (X,Y) = (77.5mm, 77.5mm) con un ancho W y una altura H de 25mm y asegúrese de que el cuadrado se superponga con el cuadrado central de las líneas de la cuadrícula.
Si no encaja, vuelva a enfocar el papel y recalibre la cámara.
Paso 3
Si aún existe una discrepancia entre el resultado y la posición de vista previa después de confirmar el plano de enfoque correcto y la calibración precisa de la cámara, por favor, proporcione una captura de pantalla a su distribuidor para que el equipo de ingeniería pueda ayudarle. Contactar con el servicio de atención al cliente
