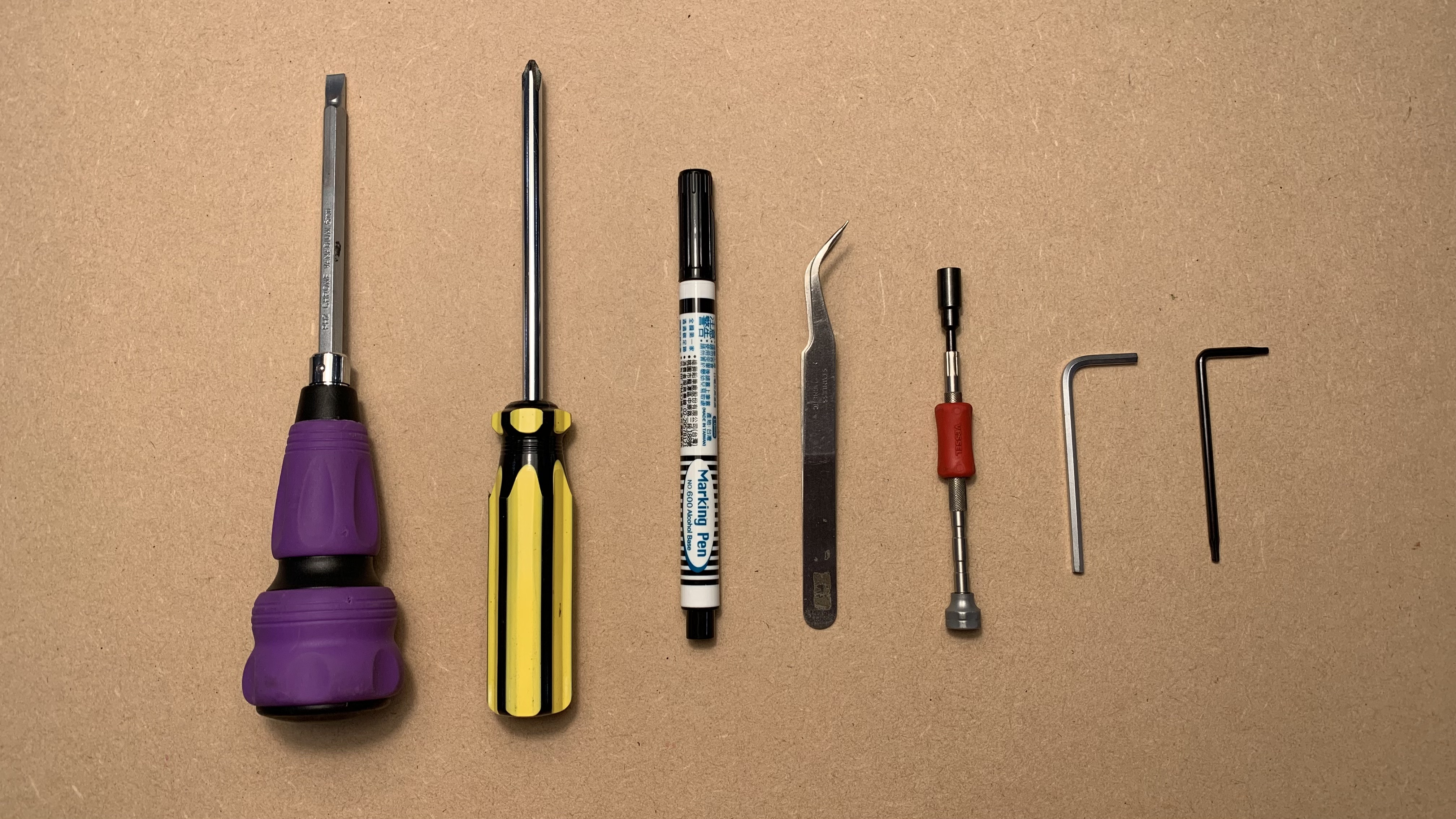

Herramientas

1	Destornillador Torx T8 Destornillador
2	Llave Allen de 3 mm
3	Destornillador Phillips
4	Destornillador plano
5	Rotulador permanente
6	Llave de vaso (5,5 mm)
7	Pegamento instantáneo (opcional)

Paso 1

Apague la máquina, desconecte el cable de alimentación y voltee la máquina.

Paso 2

Marque la pata de goma y el tornillo que están cerca del puerto USB.
El propósito de marcar es que el tornillo de esta pata será más corto que los demás y debe estar en la misma posición.

Paso 3

Desenrosque estos tornillos inferiores.
(Tornillo T8 x 6 unidades y tornillo hexagonal de 3mm x 4 unidades)

Paso 4

Dé la vuelta a la máquina y desenrosque los tornillos laterales (tornillo T8 x 2 unidades)

Paso 5

Marque los orificios de los tornillos en ambos lados con un bolígrafo.
El objetivo es recordar que los lados marcados deben estar orientados hacia el área de trabajo durante el montaje.

Paso 6

Deslice el soporte del módulo hacia el ventilador hasta el tope.

Paso 7

Levante el marco superior con ambas manos y colóquelo sobre los soportes.
(Tenga cuidado de no pillar los cables entre los marcos.)

Ejemplo de marco apoyado sobre los soportes:

Vídeo de ejemplo de elevación (El vídeo fue grabado dentro de la máquina):

Paso 8

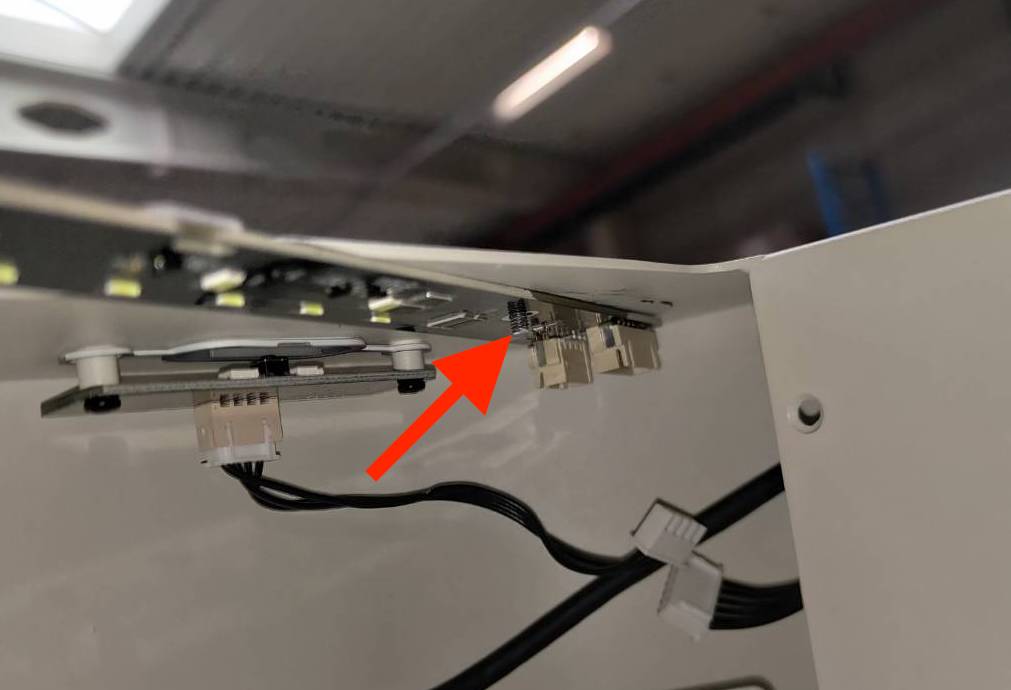

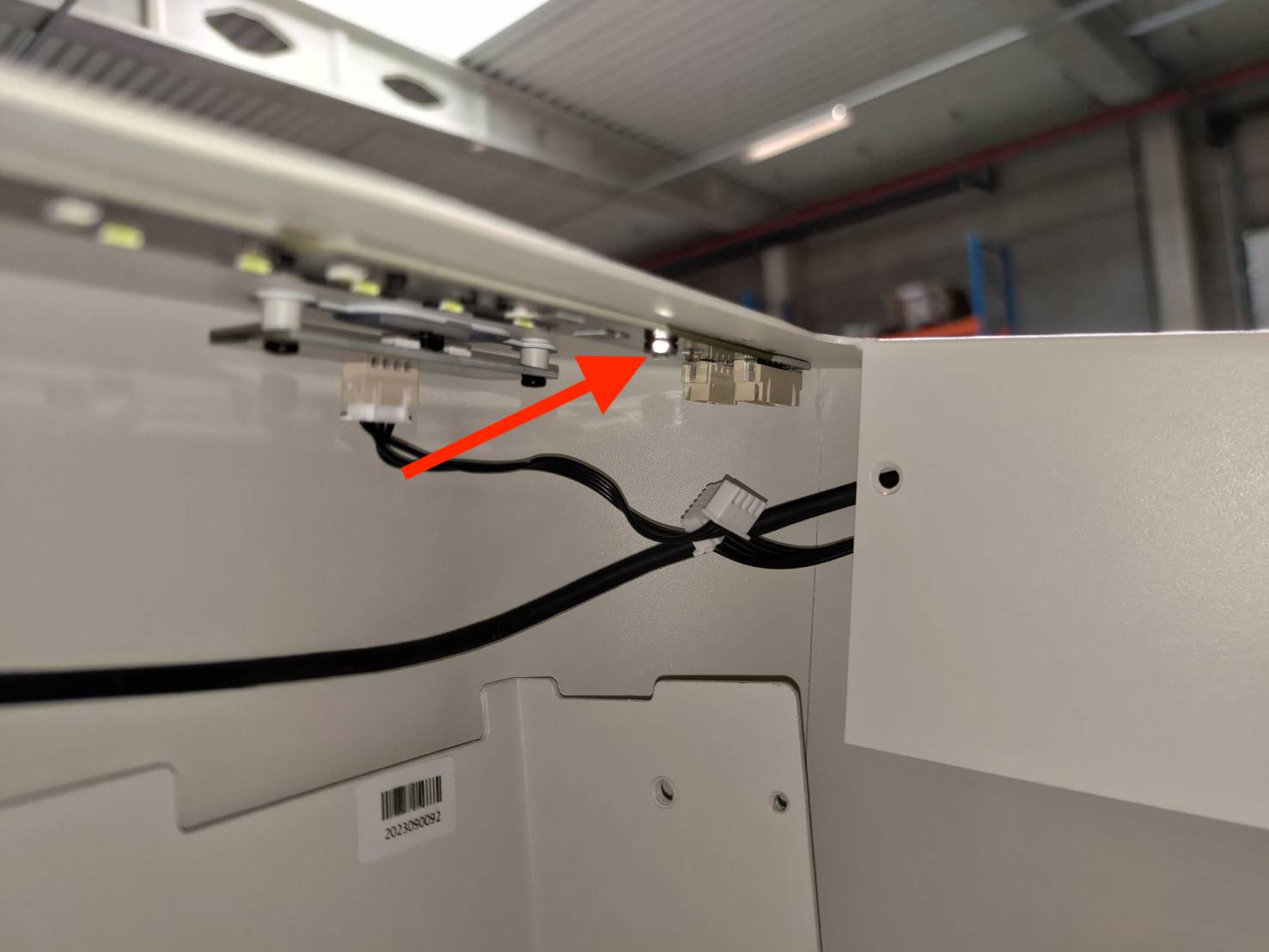

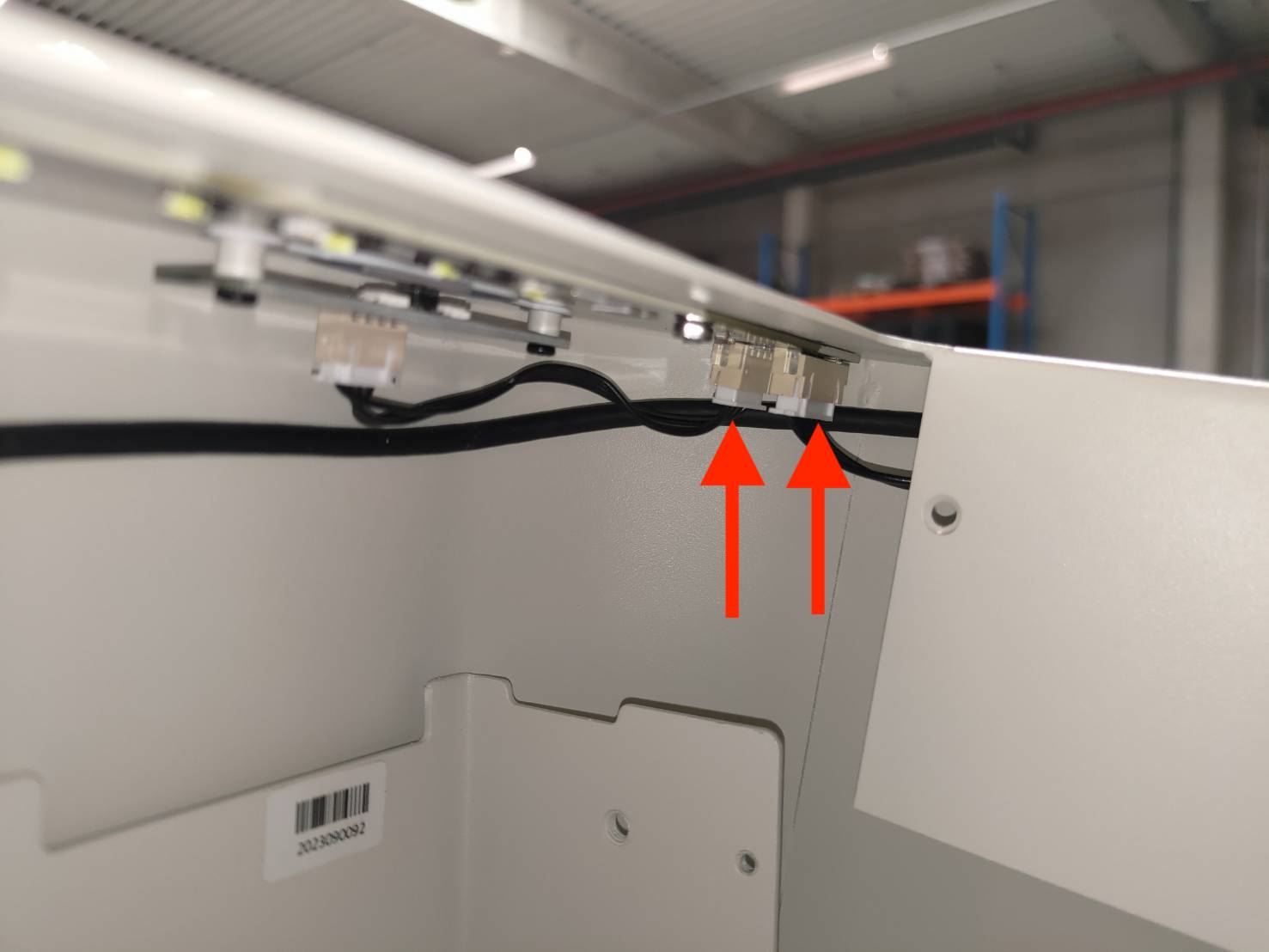

Desconecte estos dos cables.

Paso 9

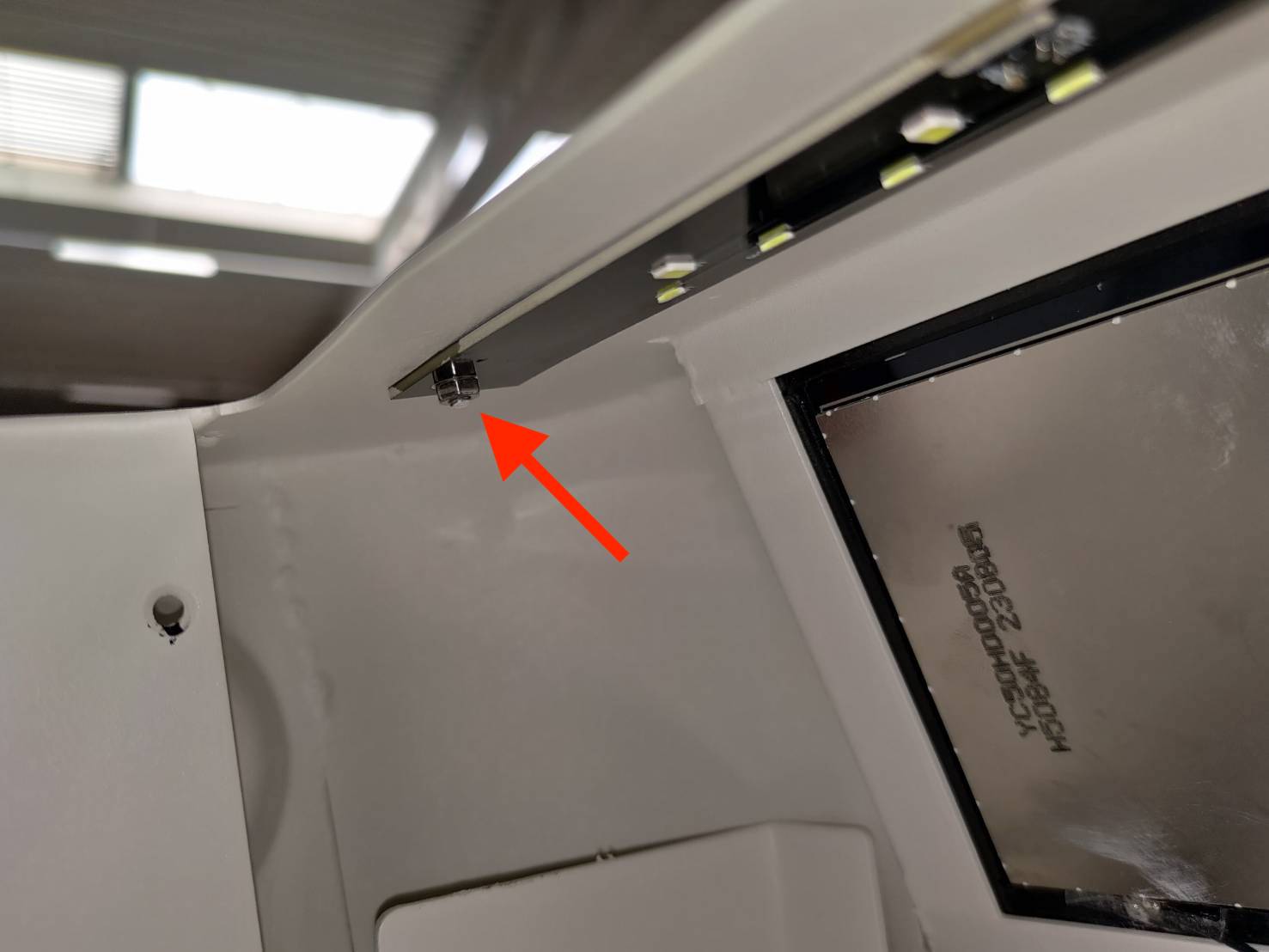

Utilice una llave de vaso de 5,5mm para quitar estas dos tuercas.

Lado del cable

Lado de la pantalla

Paso 10

Utilice un destornillador plano para extraer la placa haciendo palanca.

Vídeo de demostración (El vídeo fue grabado dentro de la máquina)

Consejo:

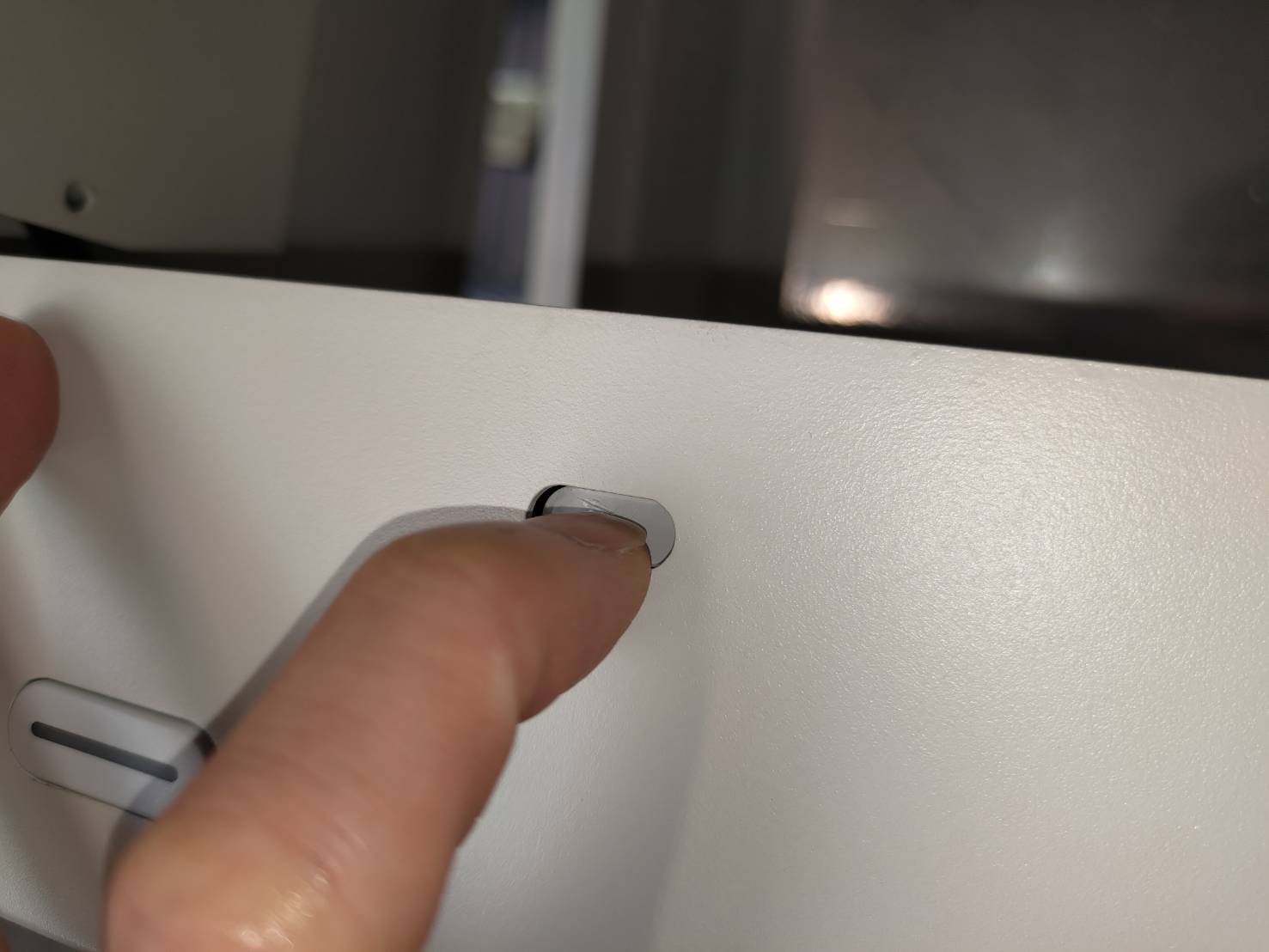

Si no encuentra un hueco para insertar el destornillador plano, intente presionar con fuerza las piezas decorativas blancas.

Paso 11

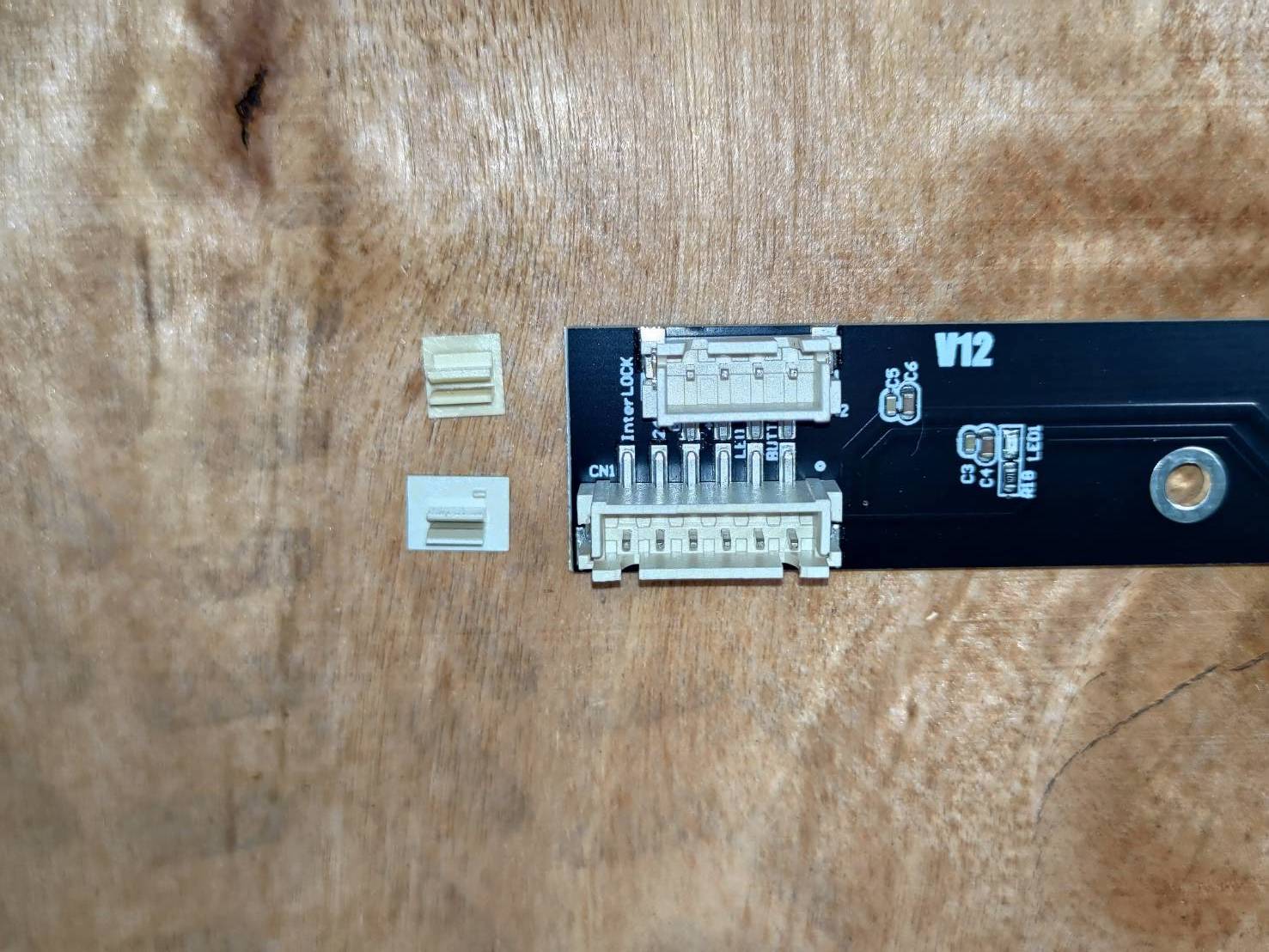

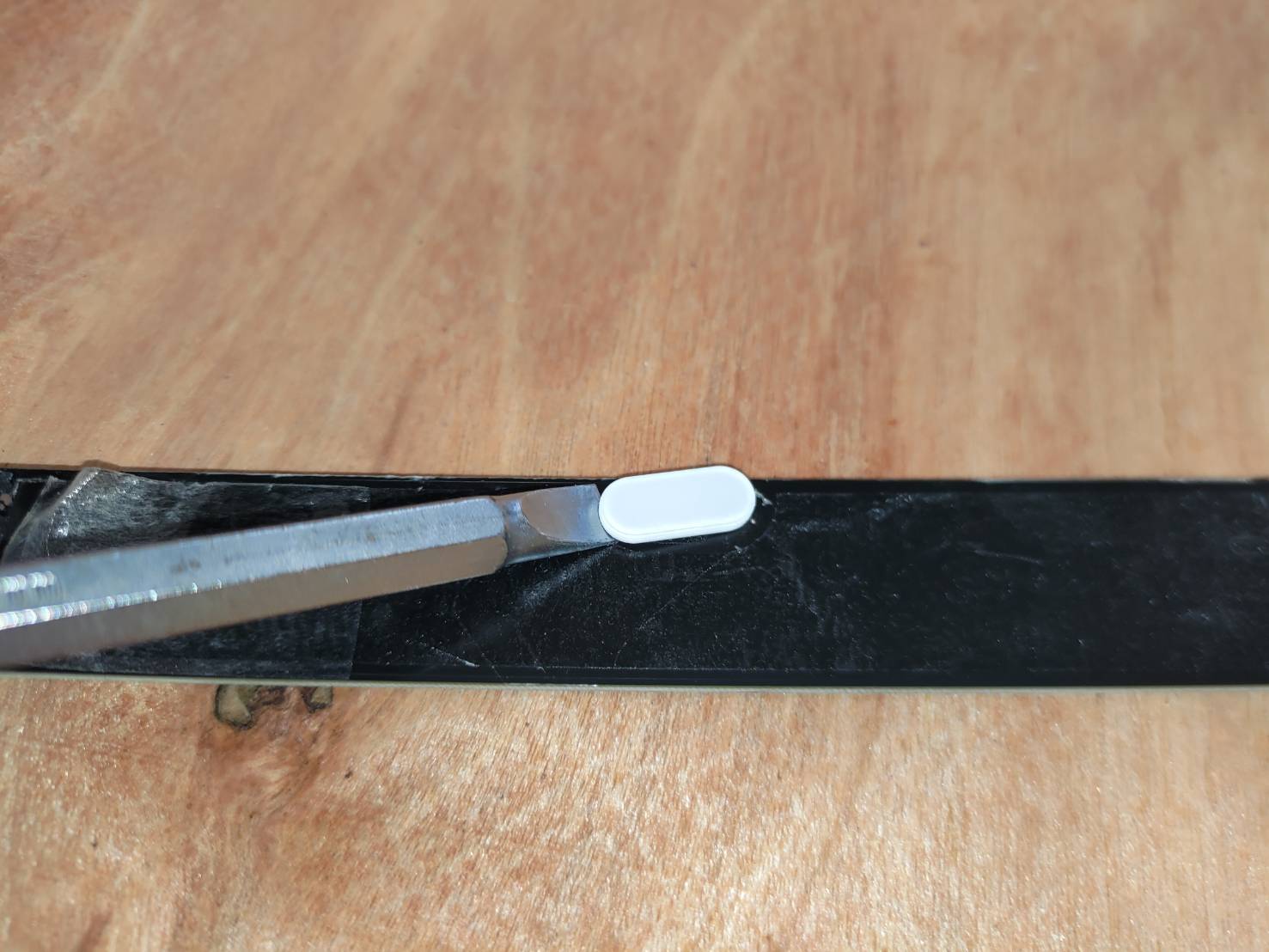

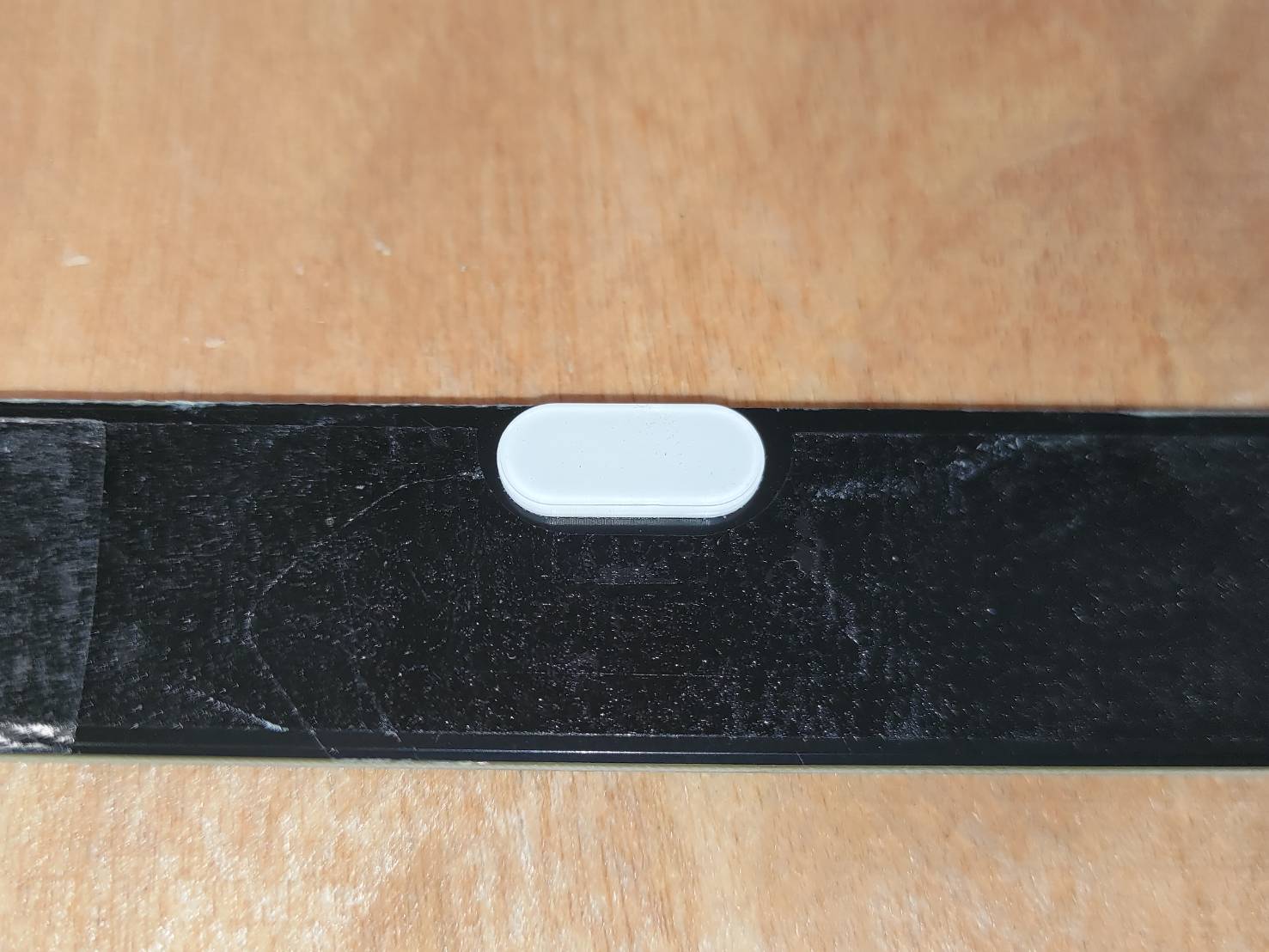

Retire las piezas decorativas (2 unidades) de la placa antigua con un destornillador plano.

(Si las piezas decorativas vienen incluidas con la nueva placa del sensor de puerta, omita este paso).

Paso 12

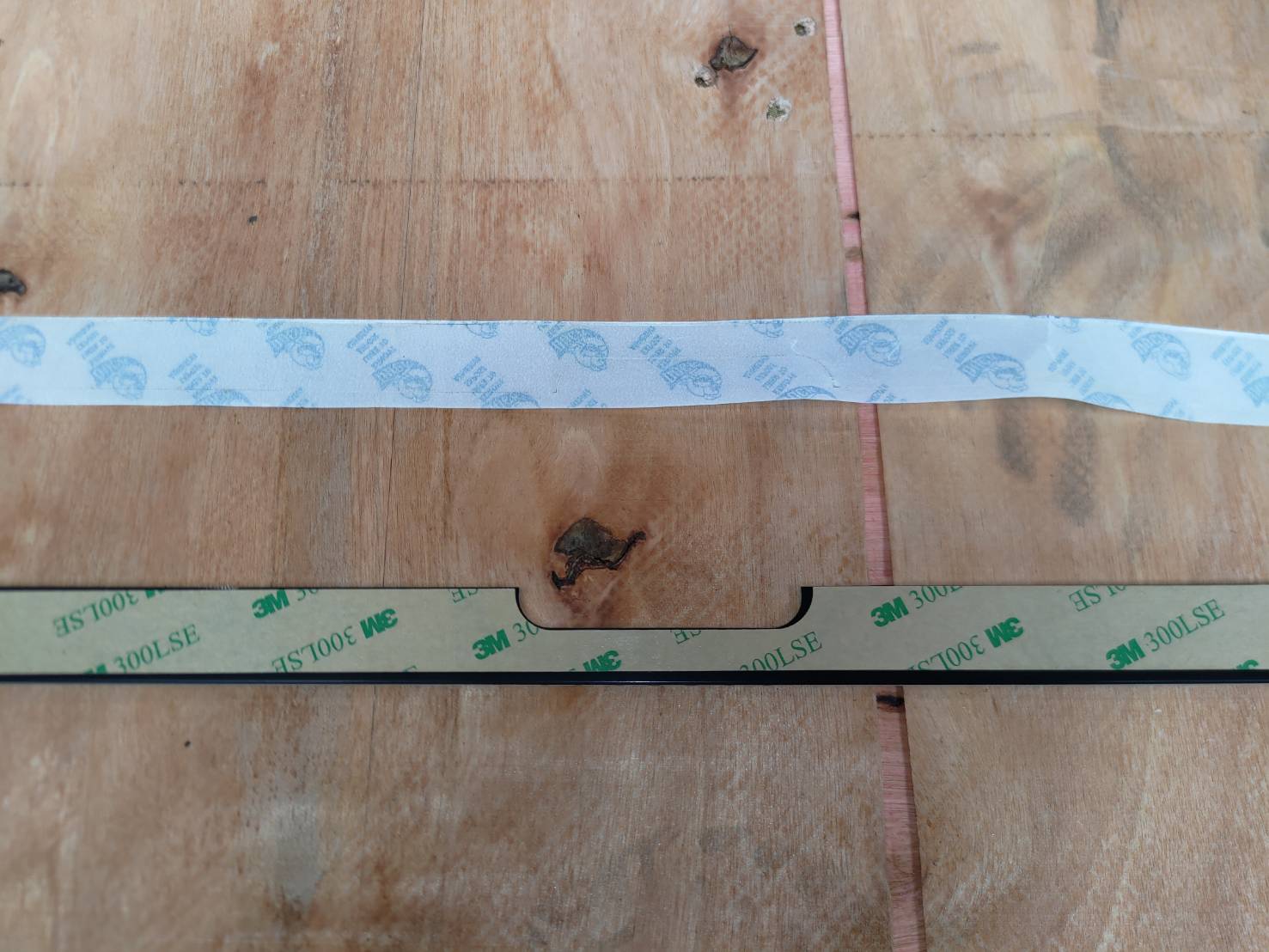

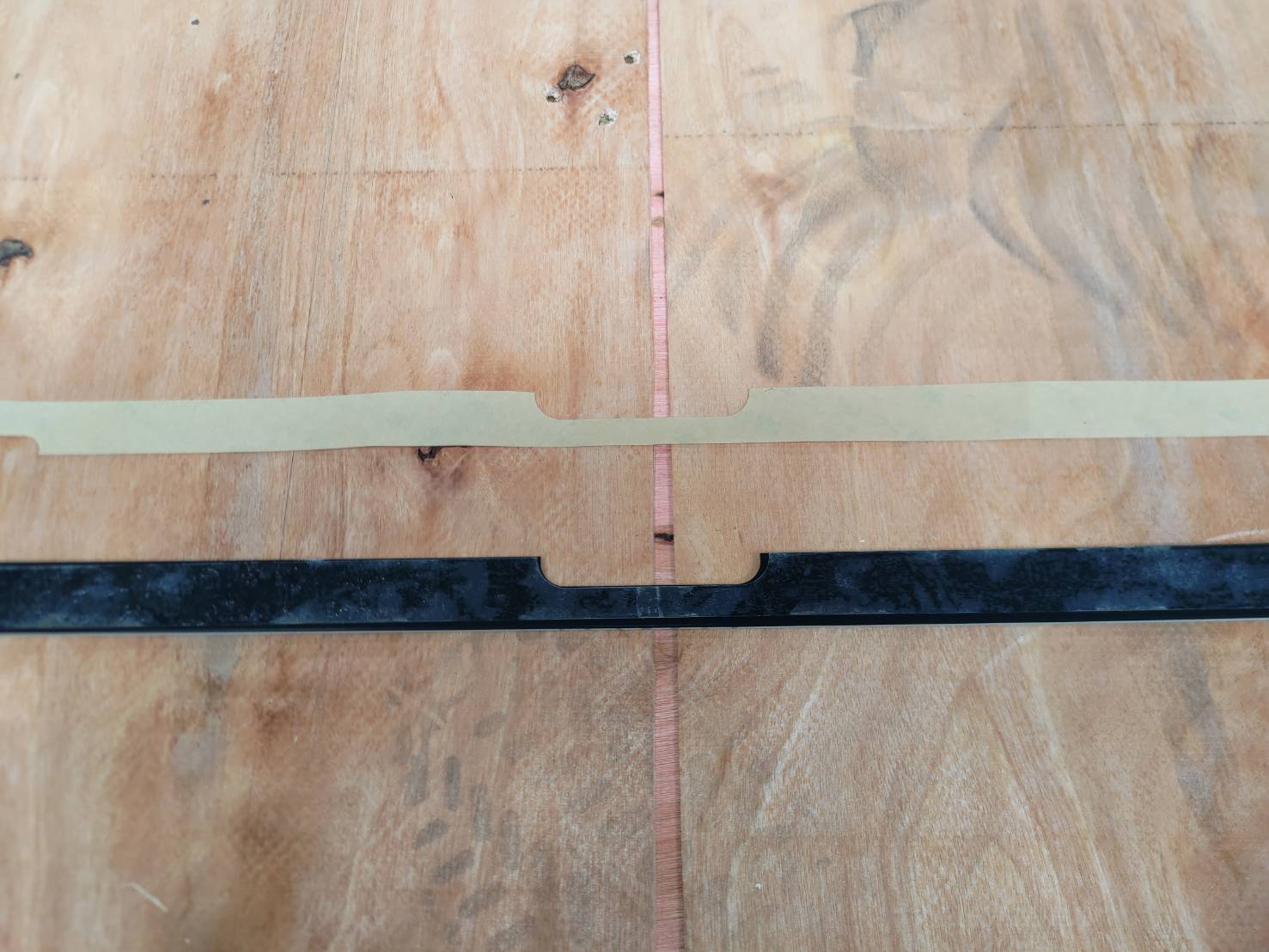

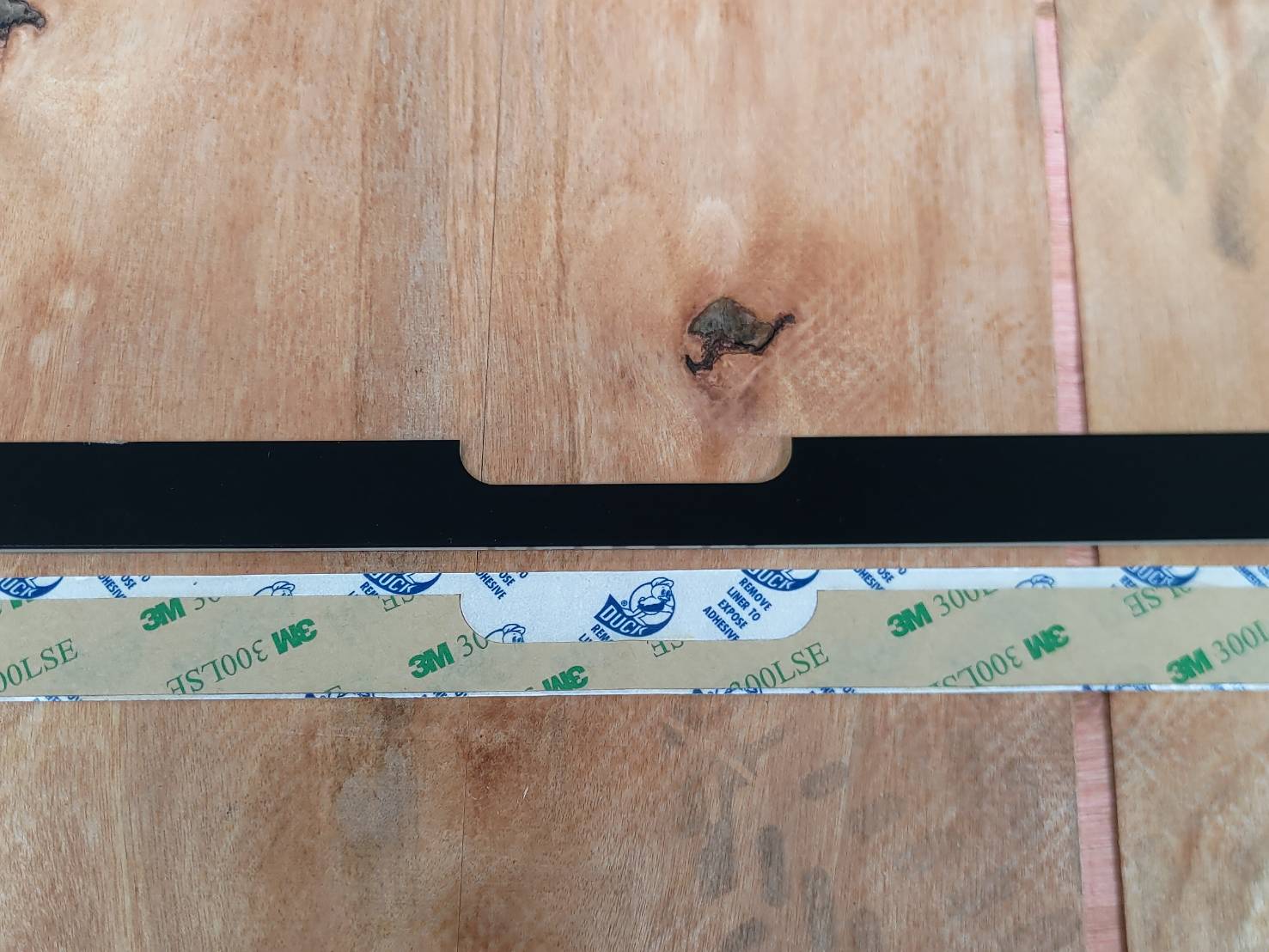

Coloque la cinta adhesiva en la nueva placa.
(Si la cinta adhesiva ya está colocada en la nueva placa del sensor de puerta, omita este paso).

Consejo: Puede usar la abertura en arco del centro para alinear.

Paso 13

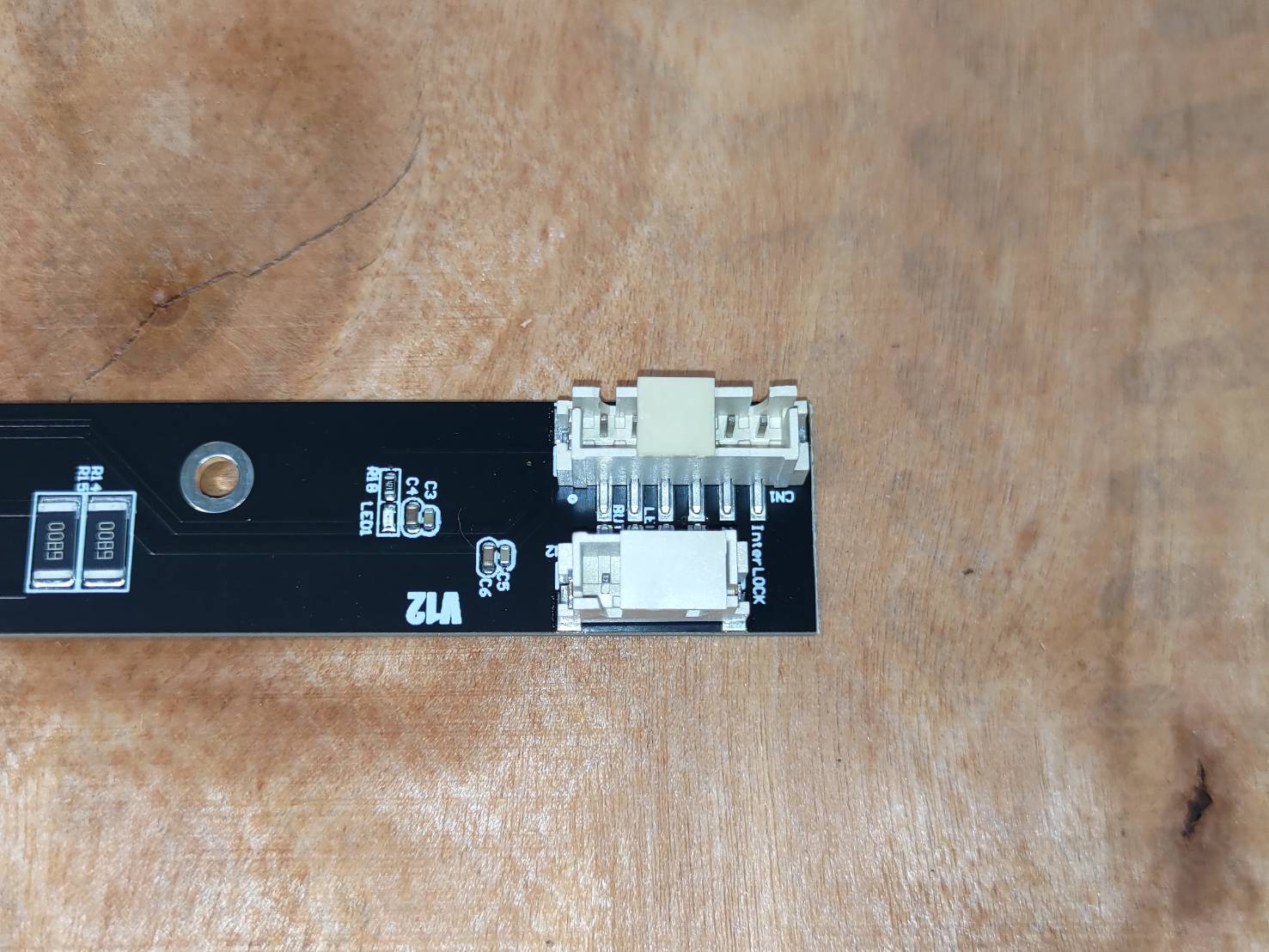

Retire los clips de protección.
(Si los clips ya están retirados, omita este paso).

Paso 14

Retire la película protectora de la cinta adhesiva.

Paso 15.1

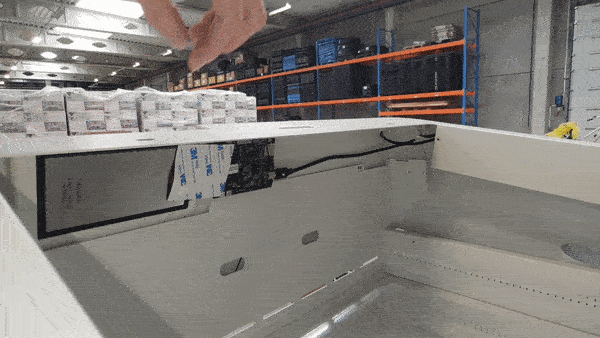

Coloque la placa en la máquina.

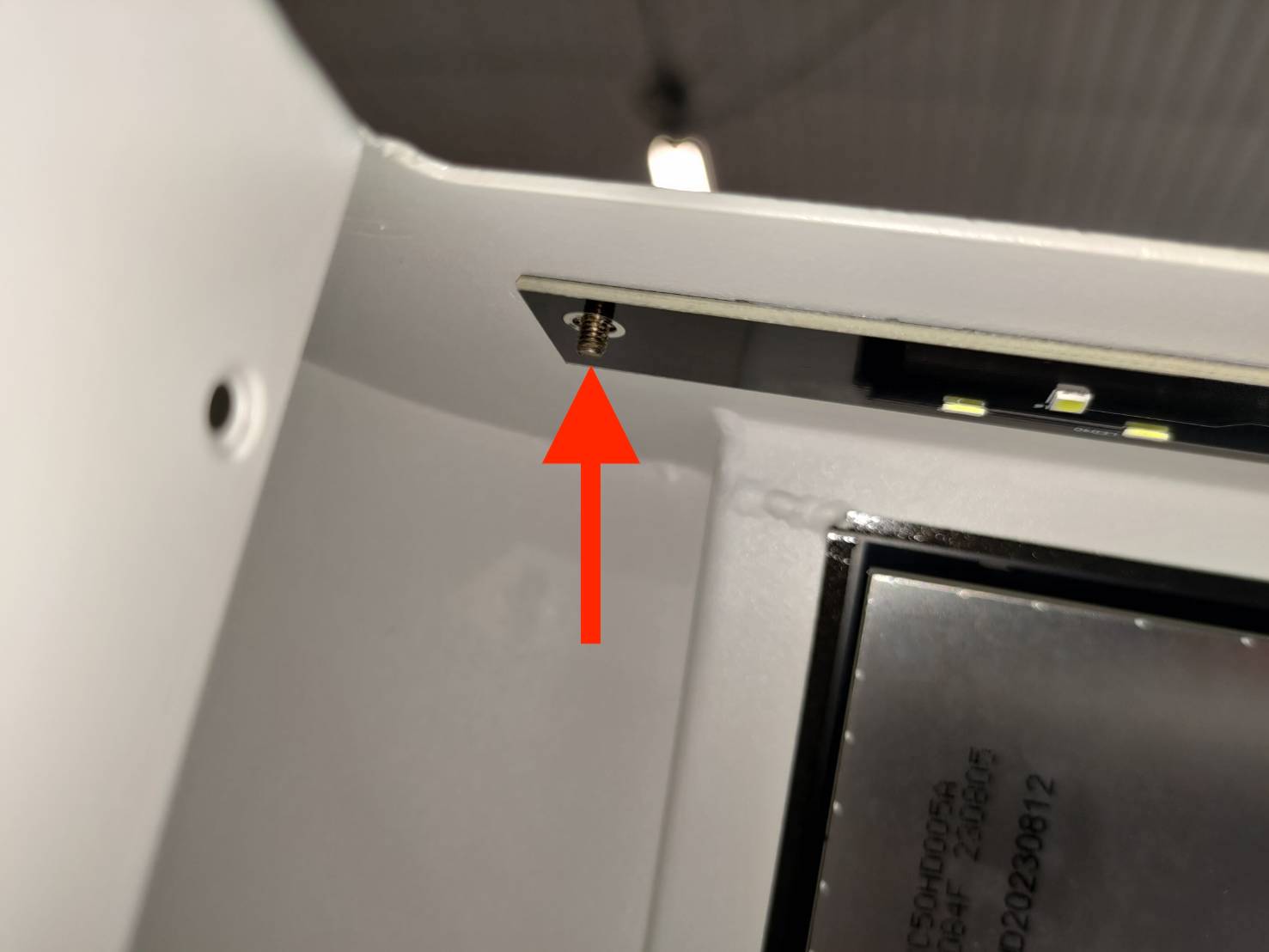

En primer lugar, inserte el orificio de la placa en el perno (lado del cable)

Paso 15.2

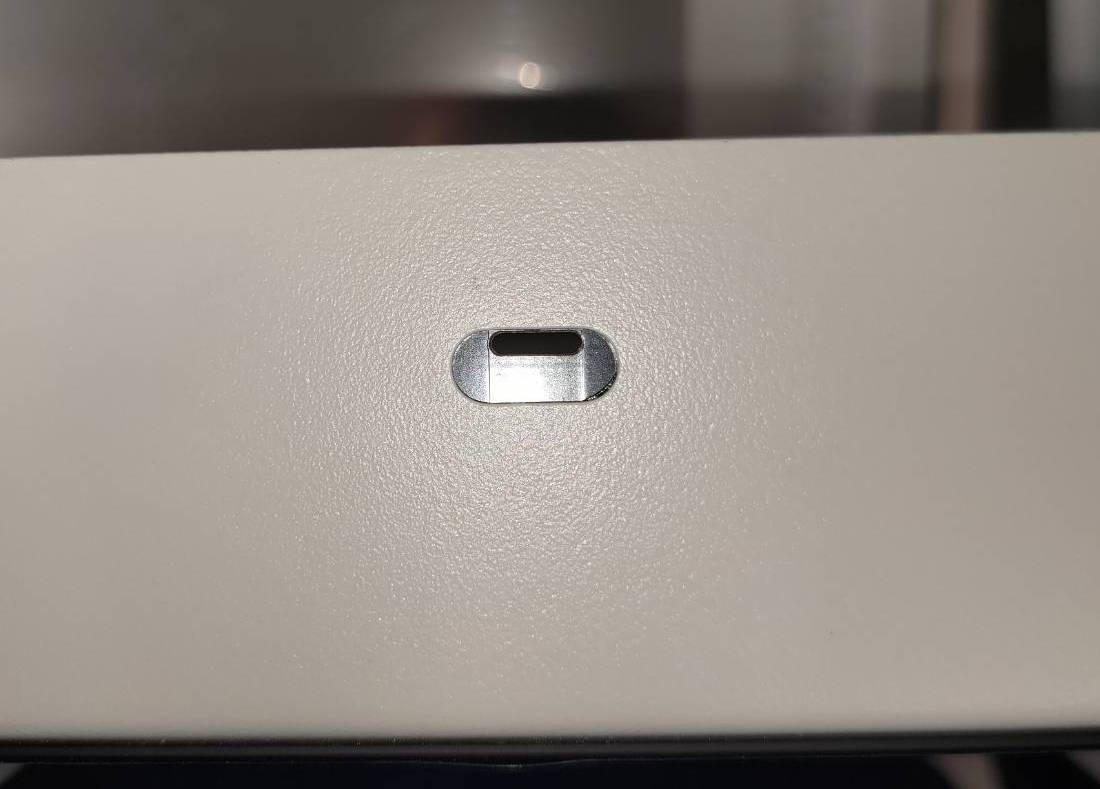

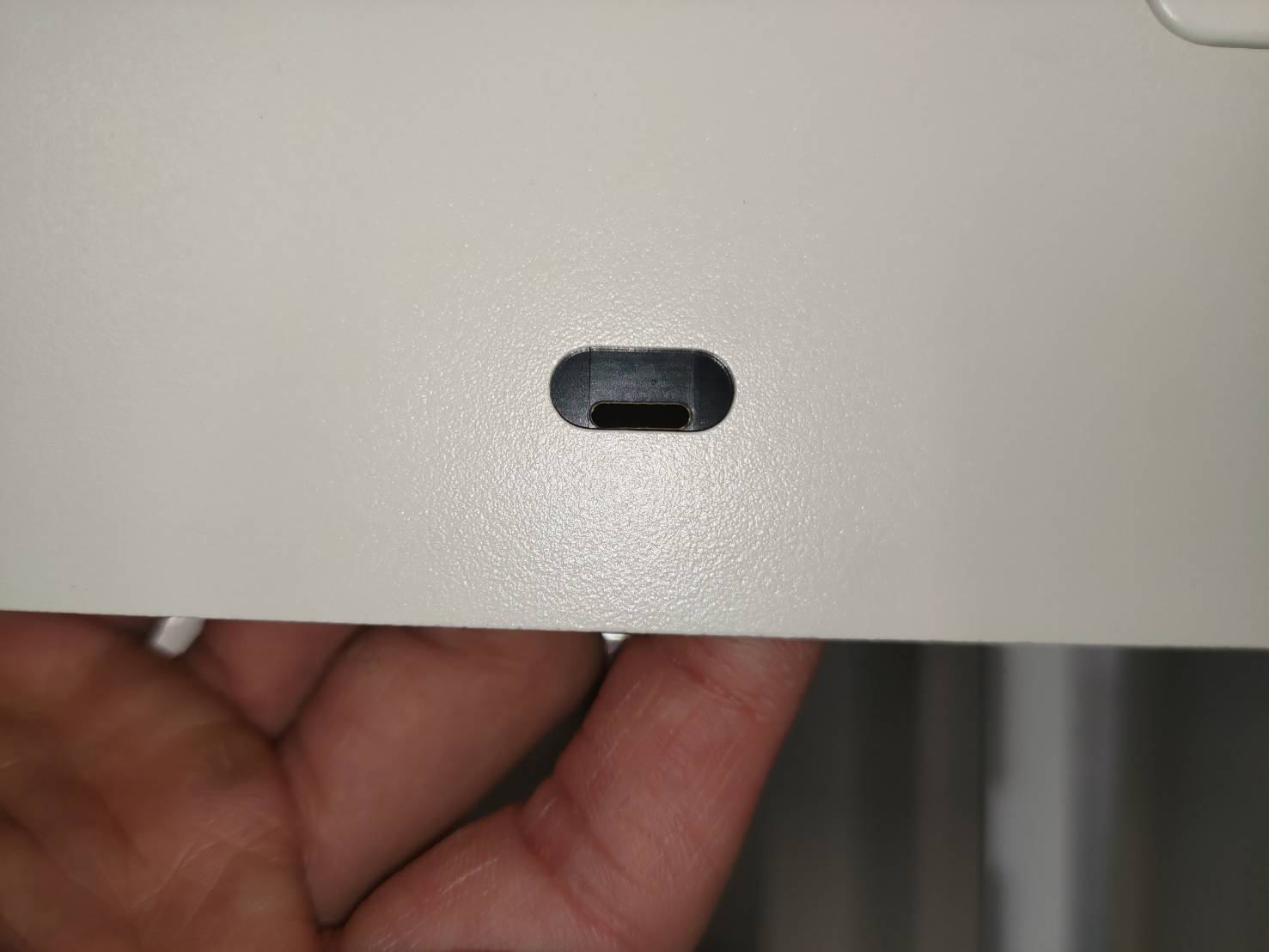

Utilice la abertura ovalada de la chapa metálica para alinearla con la abertura de la placa.

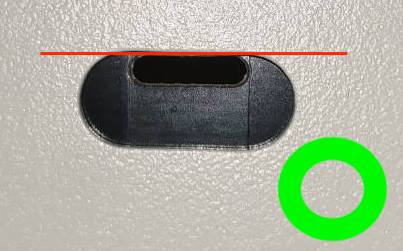

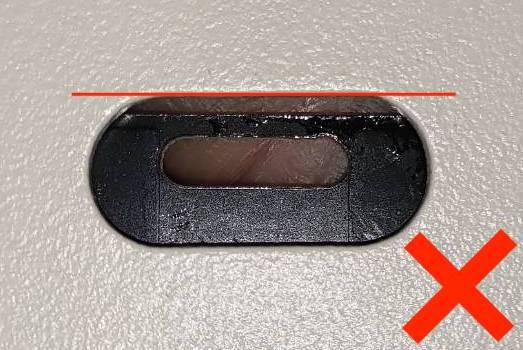

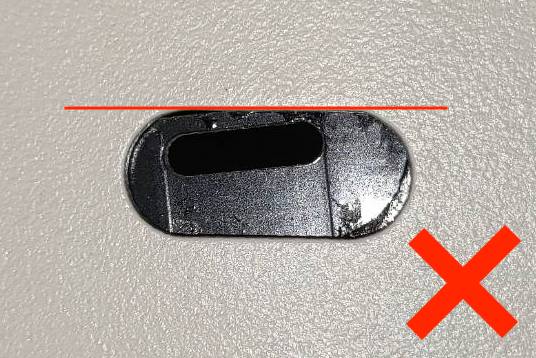

El orificio de la placa debe alinearse con el borde superior del orificio de la chapa metálica, como se muestra en la imagen. (Lado del cable)

Paso 15.3

Inserte el otro orificio de la placa en el perno (lado de la pantalla).

Paso 15.4

Utilice la abertura ovalada de la chapa metálica para alinearla con la abertura de la placa.

El orificio de la placa debe alinearse con el borde superior del orificio de la chapa metálica, como se muestra en la imagen. (Lado de la pantalla)

Paso 15.5

Después de colocar la placa correctamente, presione para fijarla firmemente

Paso 15.6

Vuelva a atornillar estas dos tuercas de 5,5 mm.

Lado del cable

Lado de la pantalla

Paso 15.7

Conecte los dos cables.

Paso 16

Vuelva a colocar el marco superior en su posición.

Tenga en cuenta que los orificios marcados para los tornillos deben estar orientados hacia el área de trabajo.

Restauración del marco：

Paso 17

Atornille los tornillos laterales.

Paso 18

Encienda la máquina y compruebe la detección de la puerta.

Ejemplo - La detección de la puerta funciona correctamente:

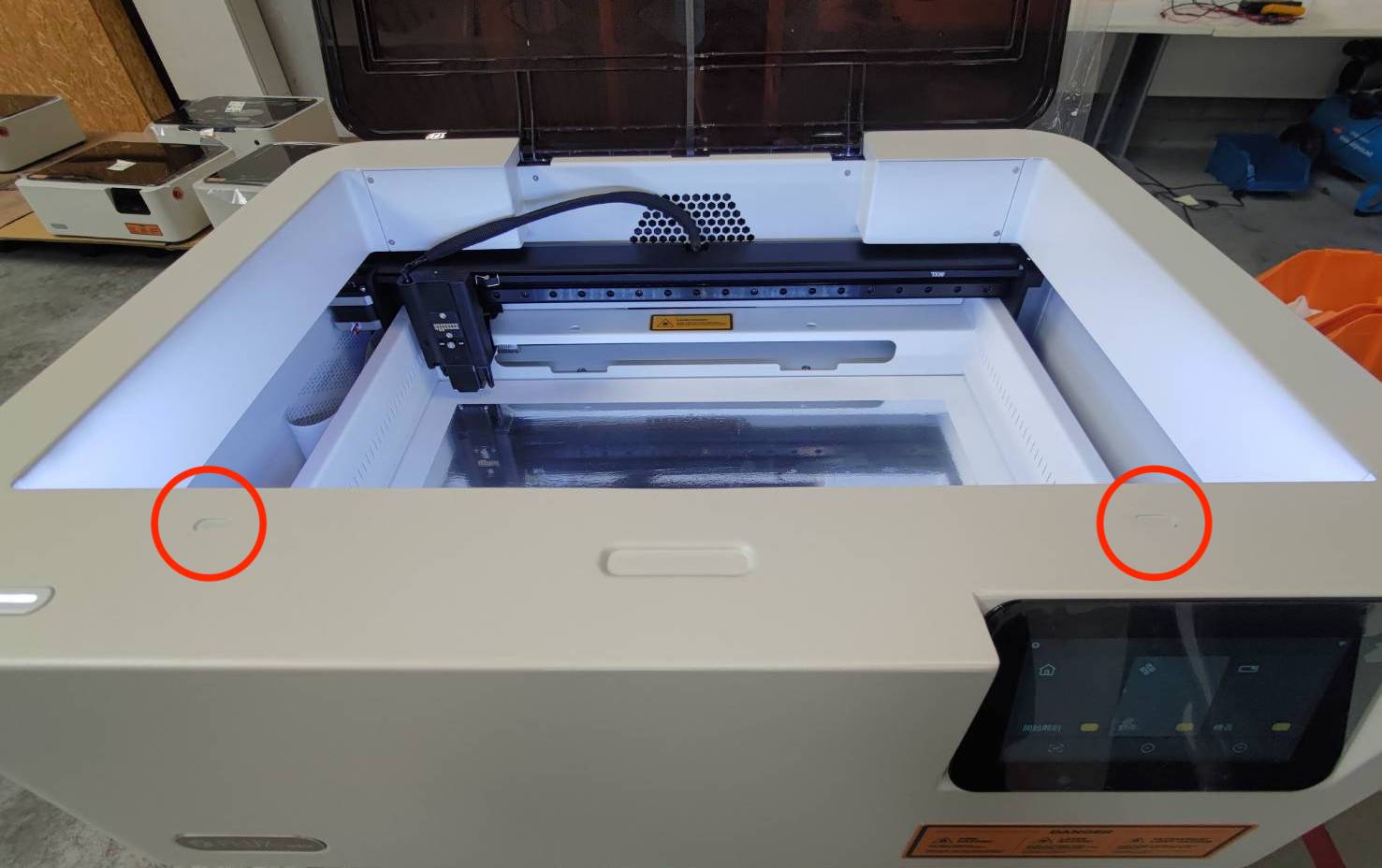

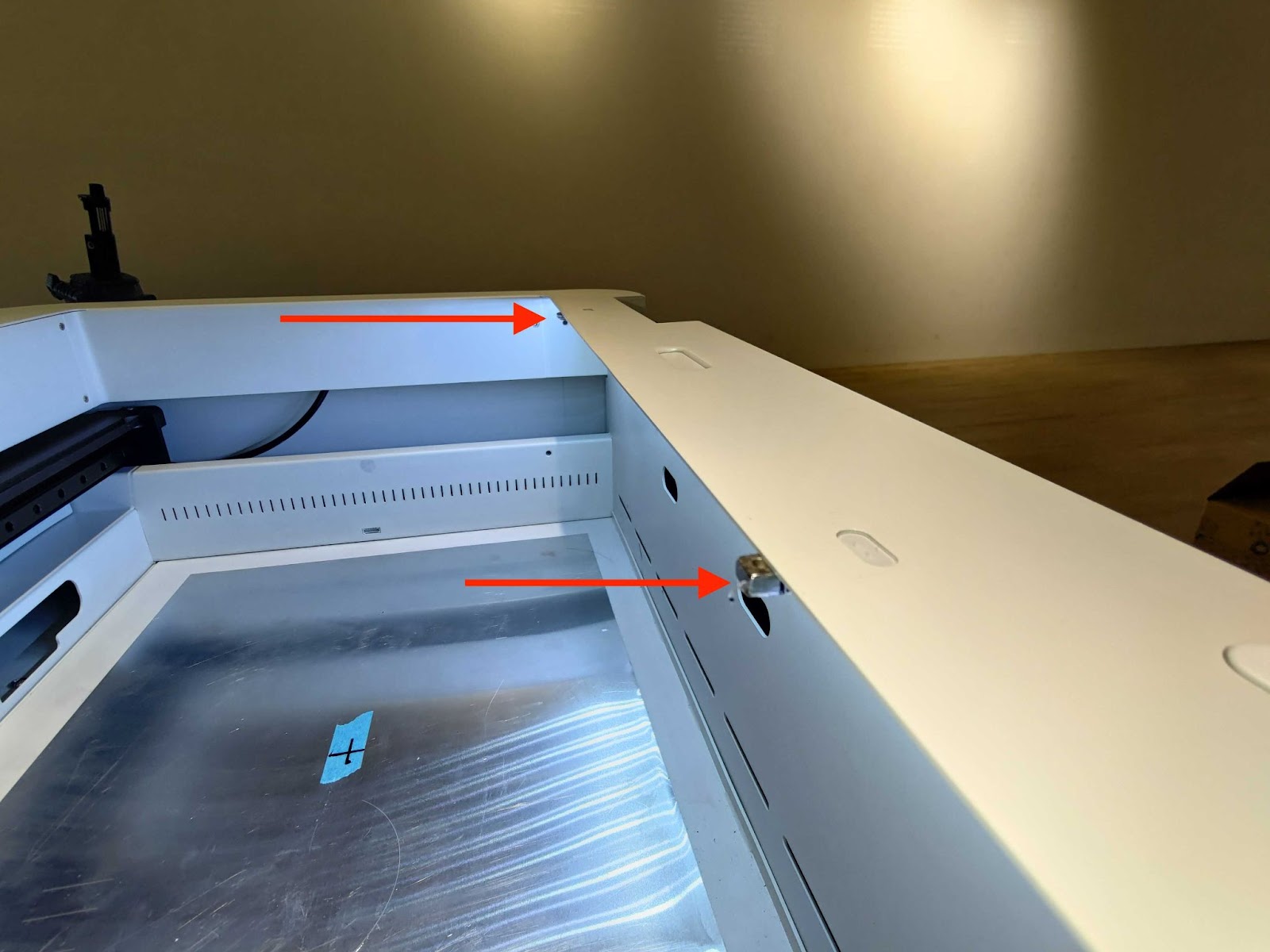

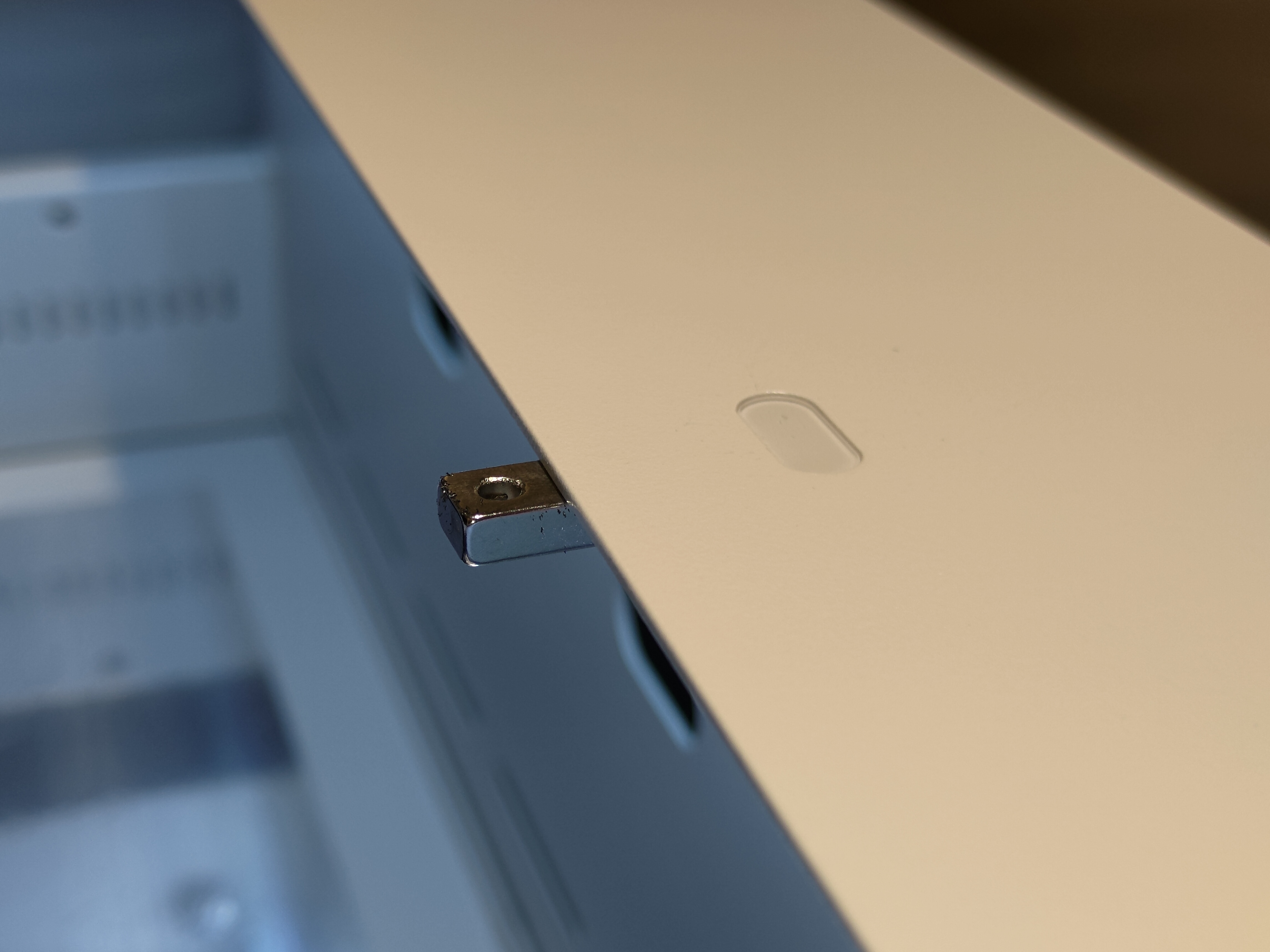

Si la detección de la puerta falla, coloque dos imanes en las áreas de detección como se muestra en la imagen.
pasted image 0.jpg

Si los imanes externos funcionan, consulte Paso 4 al Paso 17 para realinear la placa.

Si los imanes externos no funcionan, continúe con los pasos desde Paso 19 al Paso 21 para volver a atornillar todos los tornillos. A continuación, vaya a la página para solucionar el problema.
(Si el problema persiste después de la resolución de problemas, es posible que la nueva placa del sensor de la puerta esté defectuosa. Siga las instrucciones en la página anterior y póngase en contacto directamente con el servicio de atención al cliente.)

Paso 19

Coloque las piezas decorativas en los orificios del marco.
(Aplique pegamento adicional si las piezas ya no están adherentes)

Paso 20

Apague y voltee la máquina. Atornille todos los tornillos de la parte inferior.
Tenga en cuenta que el pie y el tornillo marcados deben estar en una posición cercana a los puertos USB.

Sugerencia:
Es recomendable no apretar completamente los tornillos al principio, ya que algunos podrían estar desalineados y no se podrían colocar. Por lo tanto, se aconseja apretar todos los tornillos una vez que estén todos instalados.

Paso 21

Dé la vuelta a la máquina. Mueva el asiento del módulo para comprobar si se puede mover libremente.

Si el asiento se puede mover sin problemas, el reemplazo se ha realizado correctamente.

Si el asiento está atascado o no se puede empujar completamente hacia el ventilador, proceda al Paso 22.

Paso 22

Intente aflojar el tornillo del pie de goma cercano a los puertos USB y pruebe a mover el asiento del módulo de nuevo.

#FIN
