Ador - Reemplazo del cable de la cámara y del módulo de la cámara

Nota

Este artículo NO es aplicable a la región de Estados Unidos, ya que el diseño de la cámara es diferente al de otras regiones.
Si su Ador es la versión de Estados Unidos, consulte este artículo: Ador EE. UU. - Sustitución del Módulo de Cámara

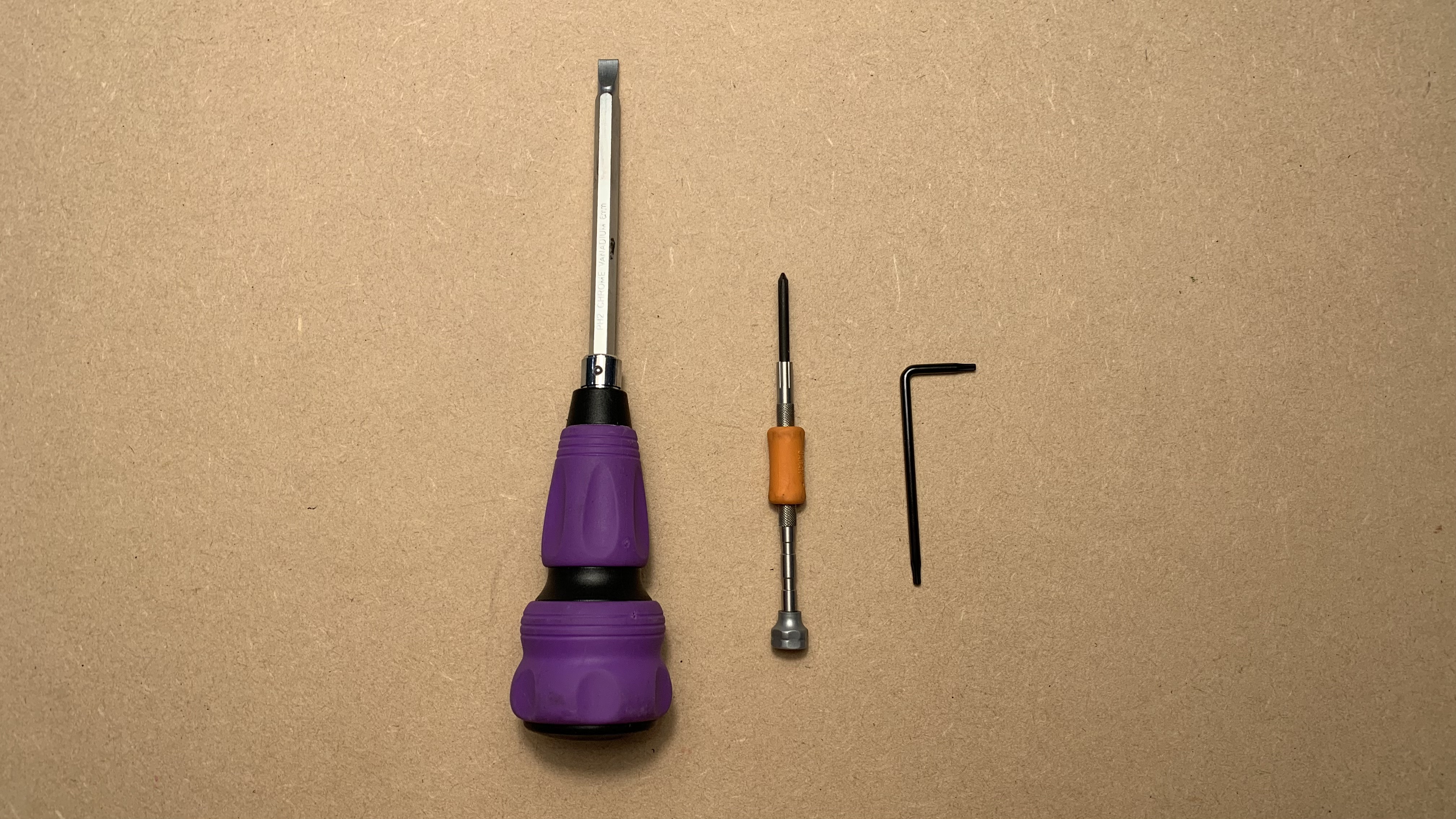

Herramientas

1. Destornillador Torx T8
2. Destornillador Phillips (pequeño)
3. Espátula o destornillador plano

Paso 1 - Apague la máquina y desconecte el cable de alimentación

Paso 2 - Desenrosque estos tornillos de la placa

Tornillo T8 x 8 unidades (La placa y la cubierta de la puerta están conectadas.)

Paso 3 - Desplace la placa y la cubierta de la puerta ligeramente hacia adelante

Paso 4 - Desconecte el cable del motor

Después de desconectar este cable, será más fácil retirar el cable de la cámara.

Paso 5 - Retire el cable de la cámara

Tenga en cuenta que hay un clip que sujeta el cable. Abra el clip para retirar el cable de la cámara.

Clip de sujeción:

Clip de sujeción abierto:

Extraiga el cable:

Paso 6 - Retire la placa y la cubierta de la puerta

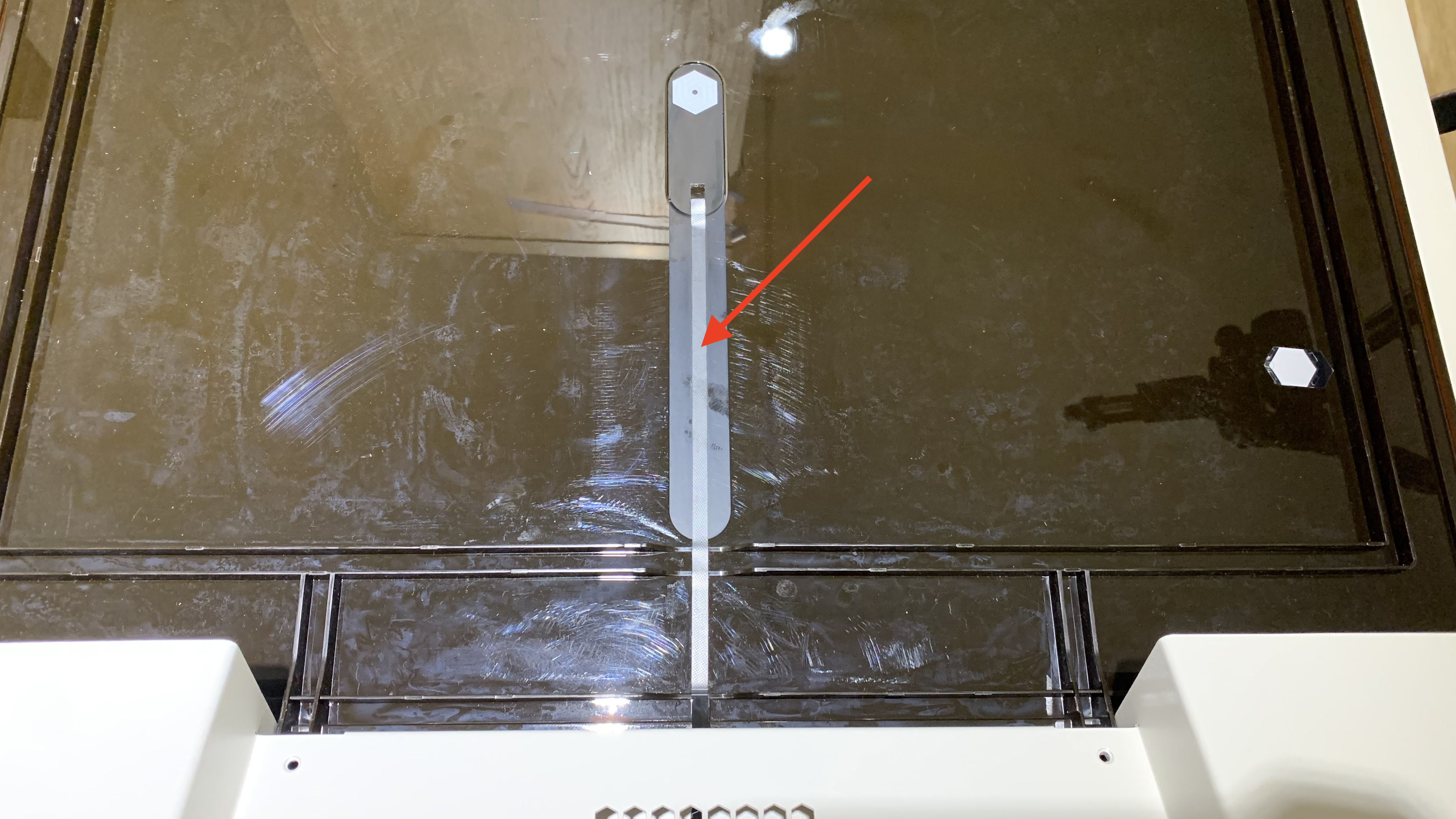

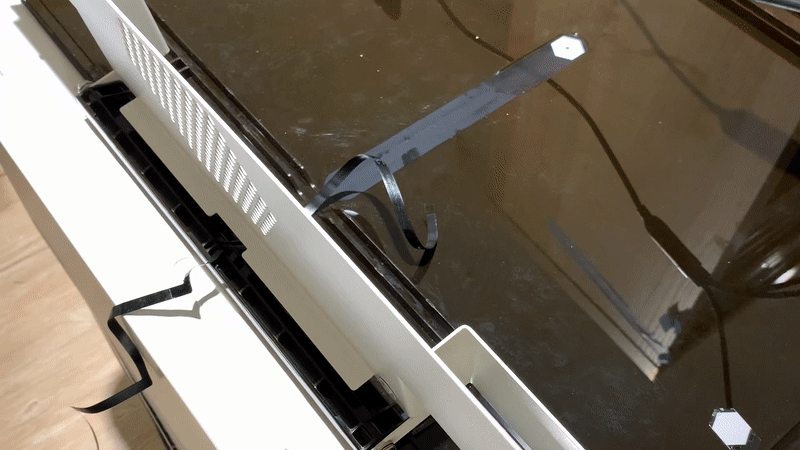

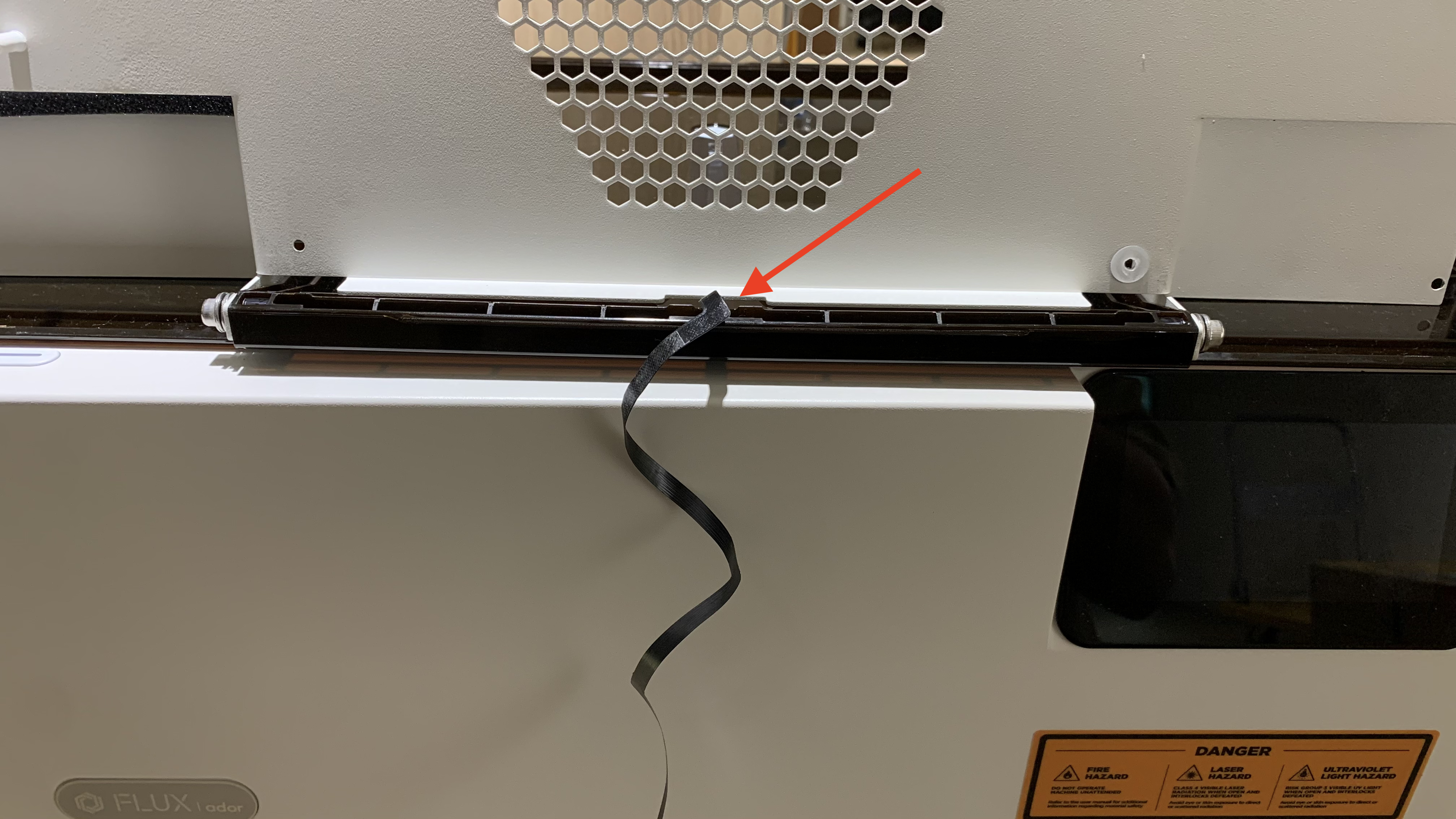

Paso 7 - Retire el cable de la cámara de la tapa

Puede omitir este paso si no se va a cambiar el cable.

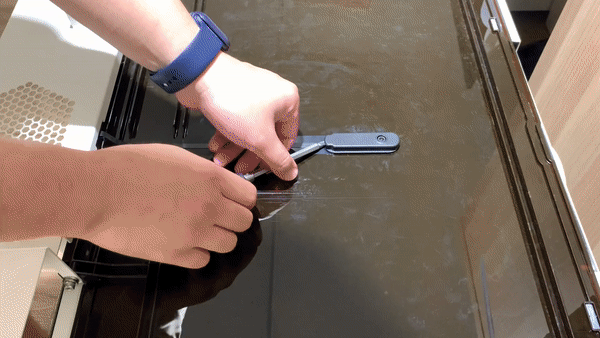

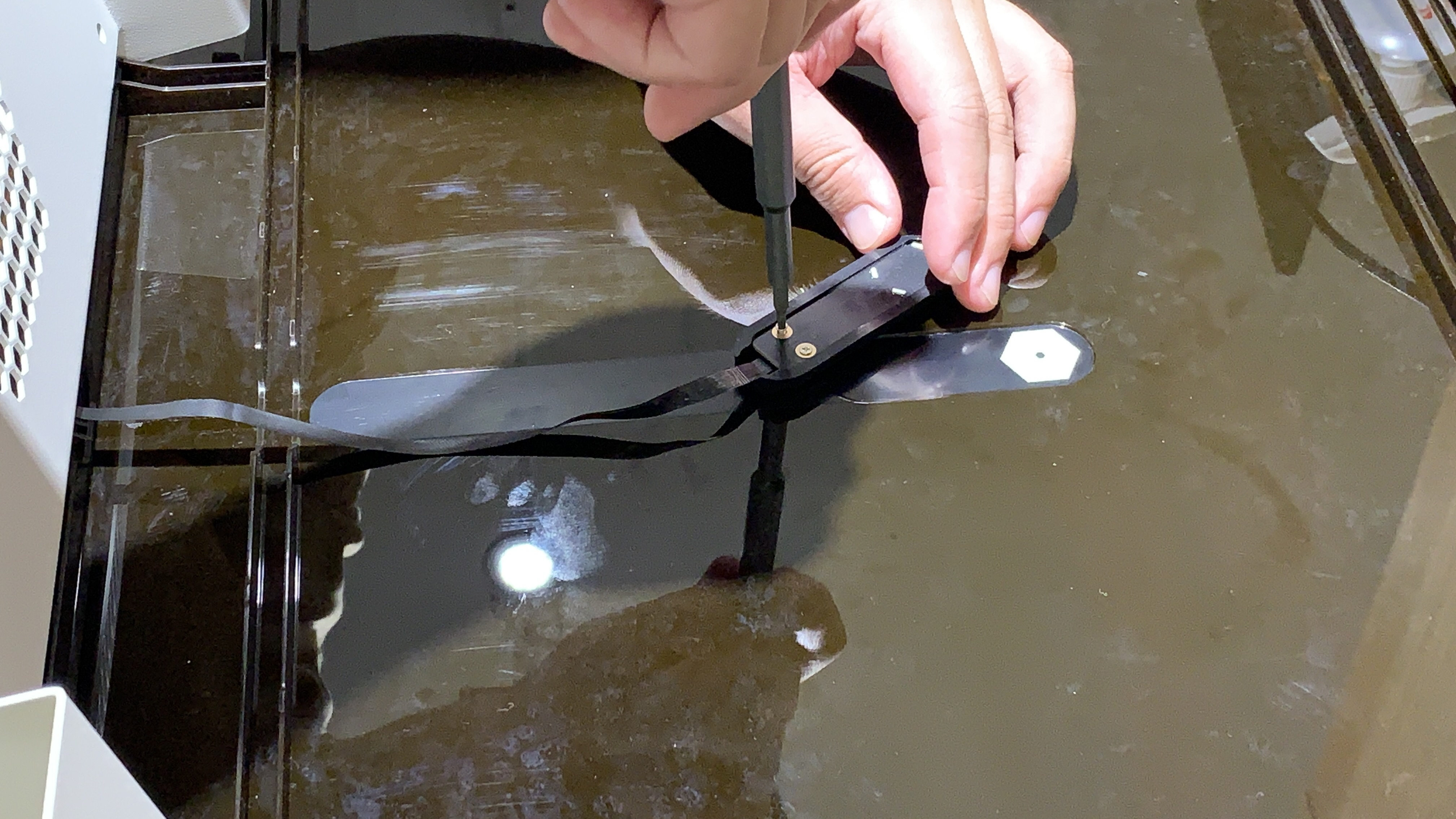

Paso 8 - Retire la placa del módulo de la cámara

Aplicar fuerza directa para levantar la placa del módulo de la cámara (que está adherida a la cámara) podría provocar que el cable de la cámara se desconecte.

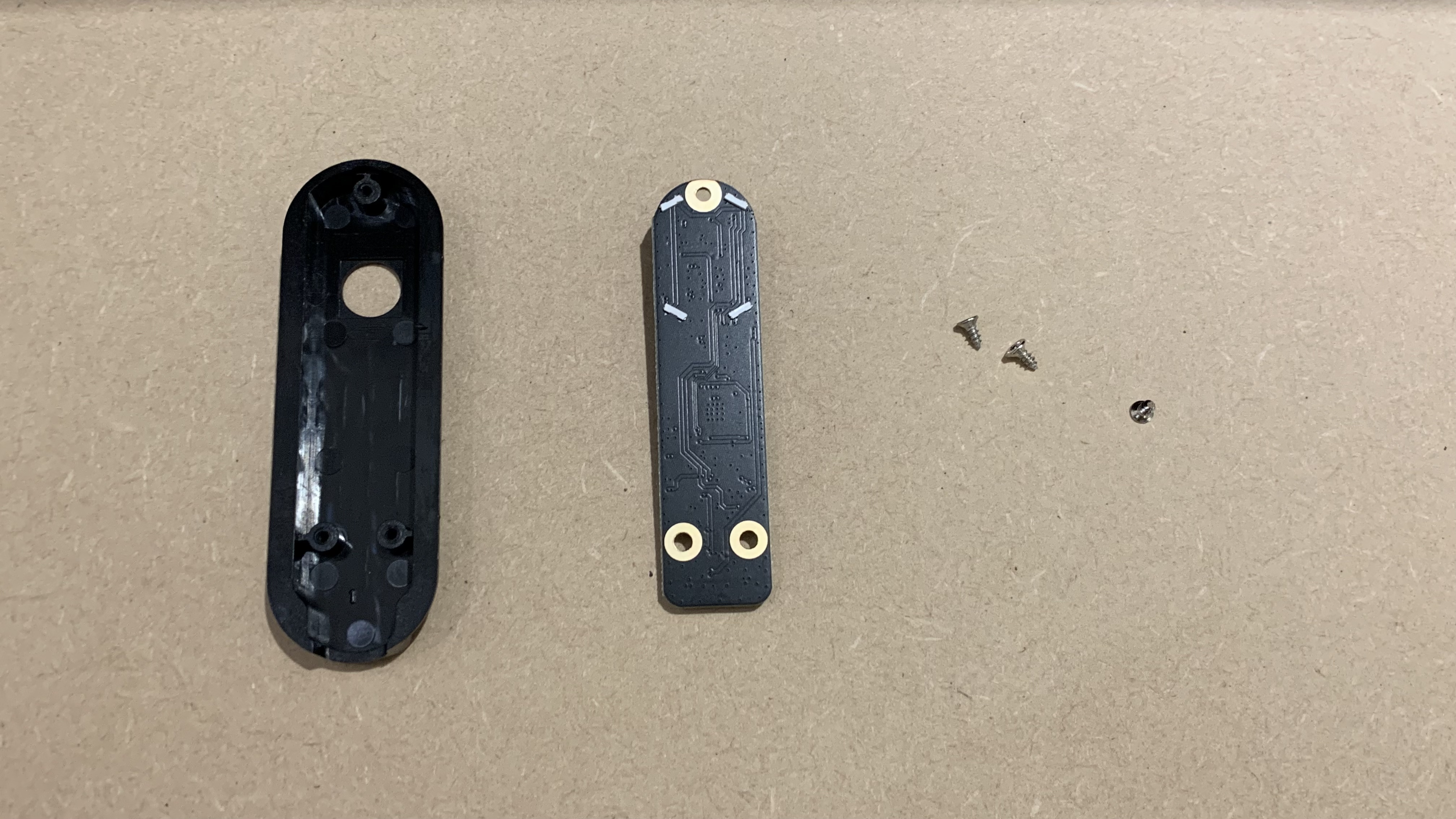

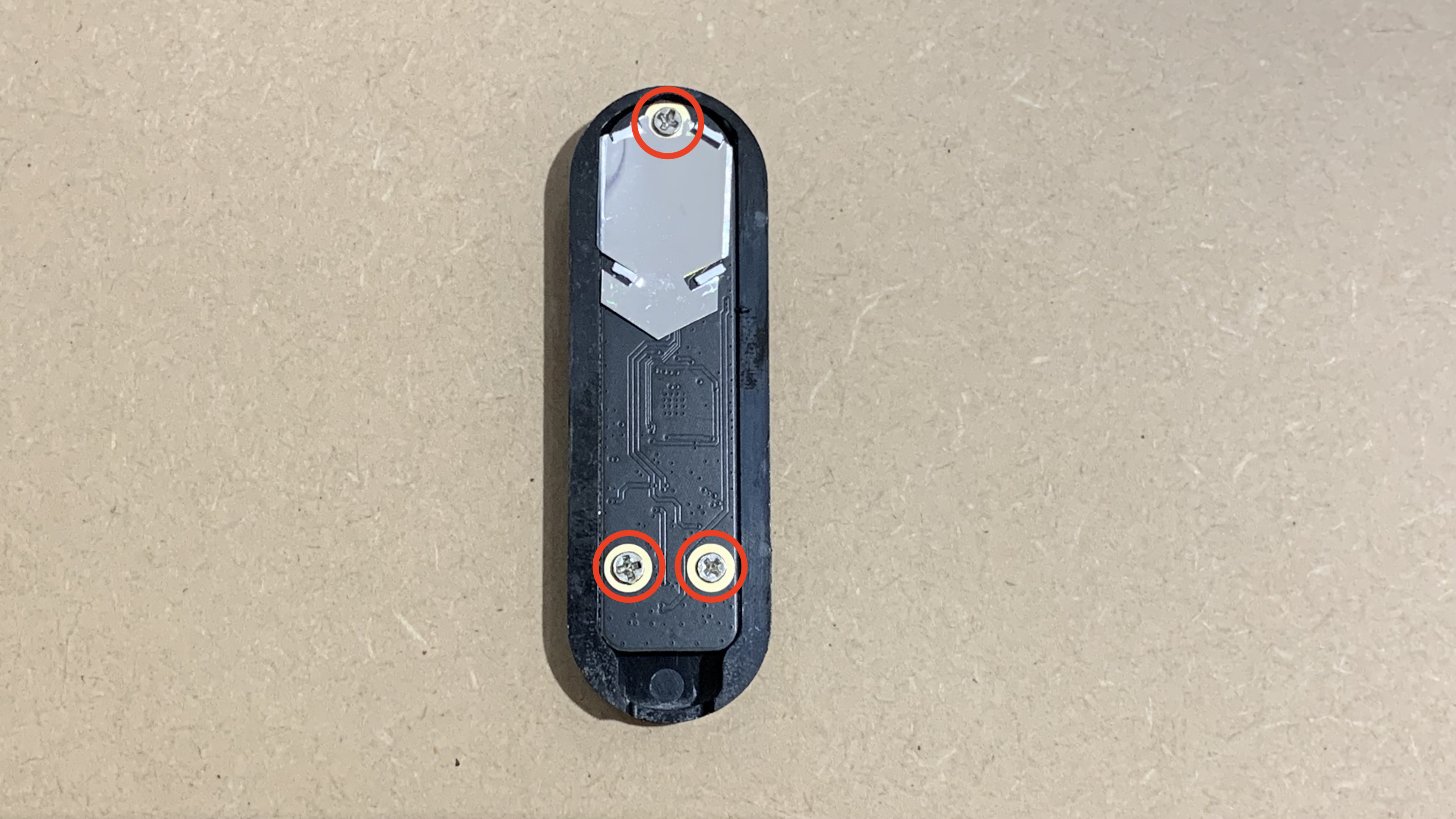

Paso 9 - Retire el módulo de la cámara de la placa

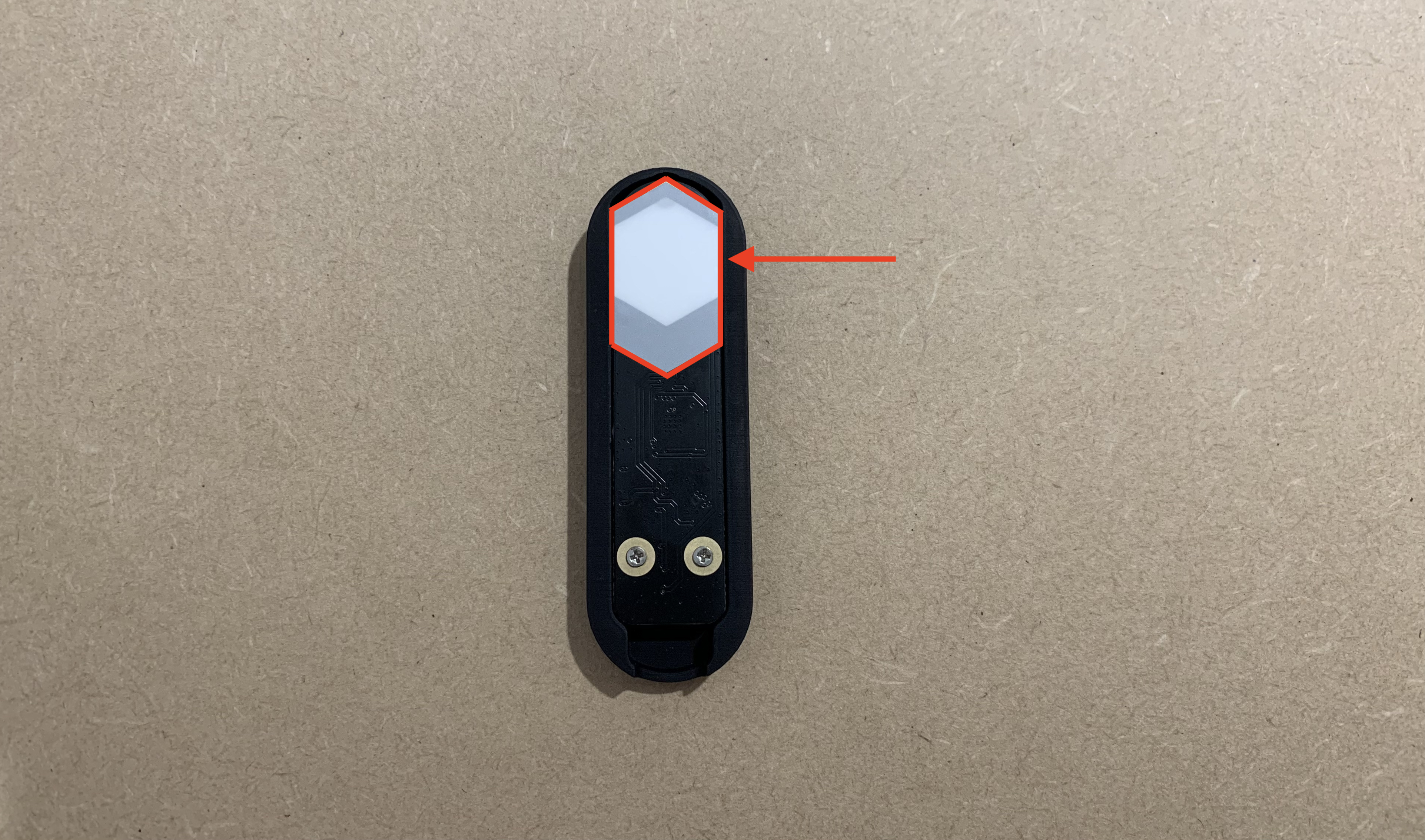

Primero, desprenda la placa conductora de luz de la parte superior del módulo de la cámara. Retire estos tres tornillos.

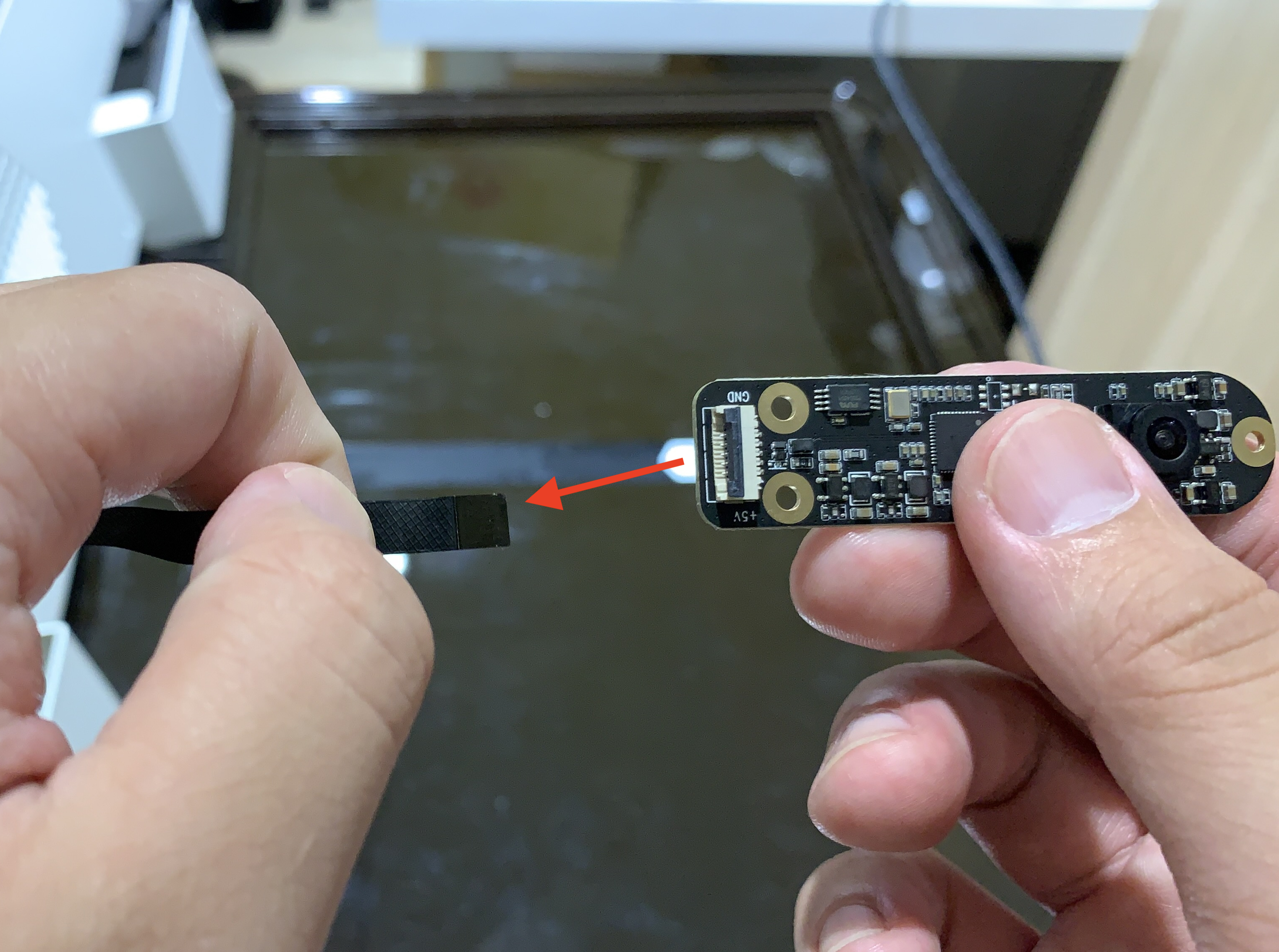

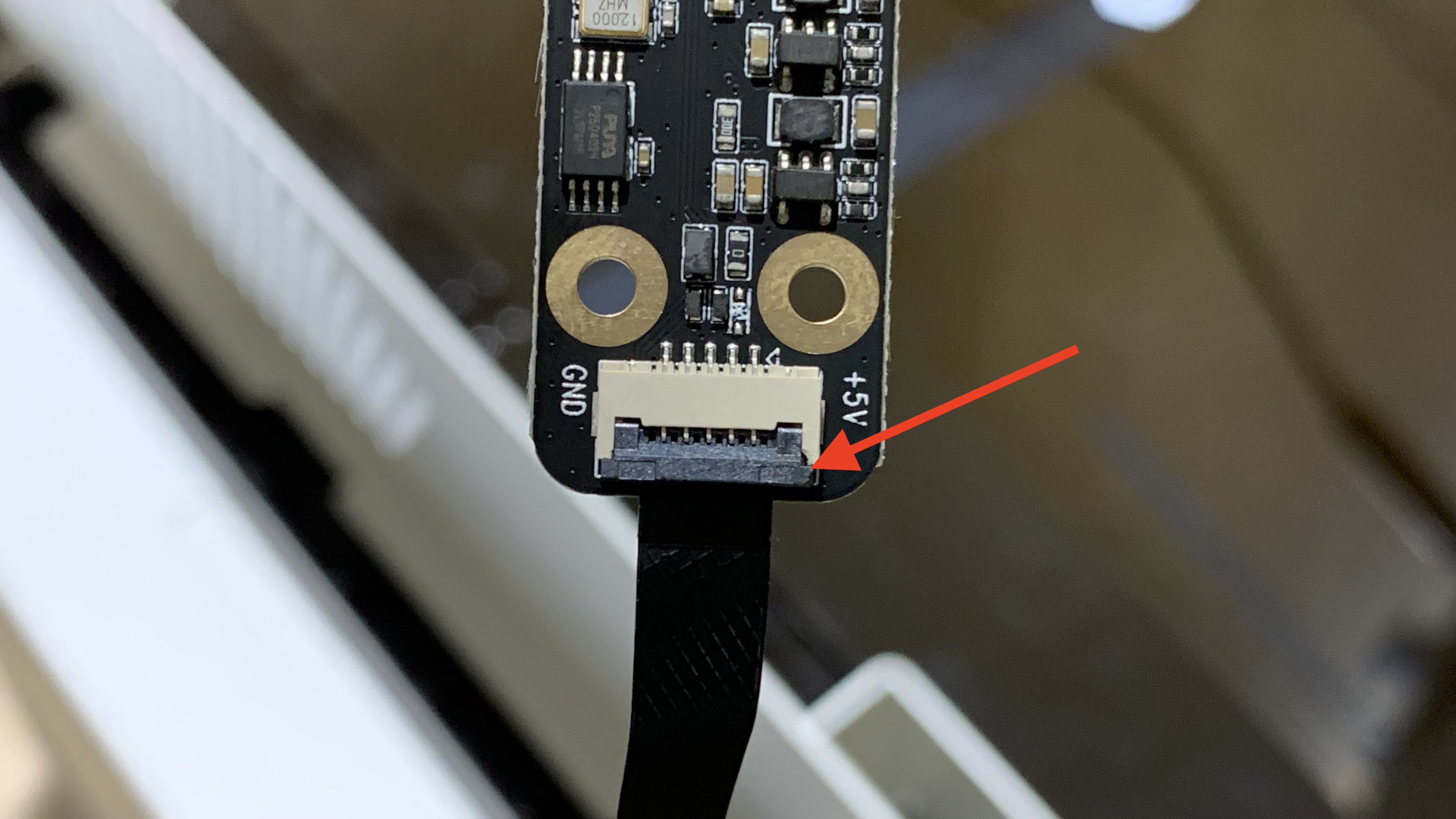

Paso 10 - Retire el cable de la cámara

Abra el cierre del conector para retirar el cable.

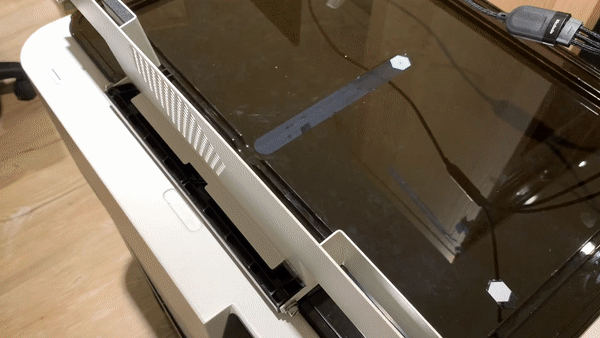

Paso 11 - Pase el nuevo cable de la cámara a través de la placa y la tapa

Puede omitir este paso si no se va a cambiar el cable.

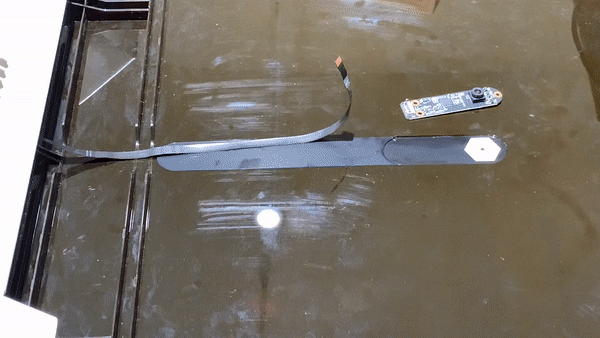

Paso 12 - Inserte el cable de la cámara en el módulo de la cámara

Instale el cable de la cámara en el módulo con la superficie metálica hacia abajo. Cierre el conector para asegurarlo y tire suavemente para comprobar que esté correctamente fijado.

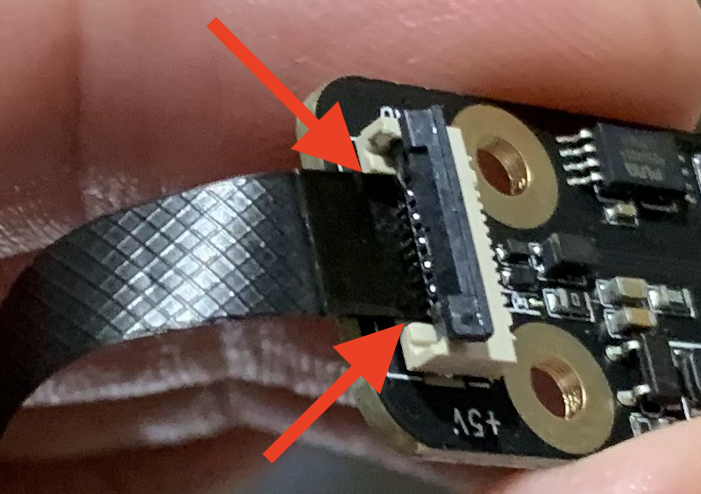

Asegúrese de que el cable de la cámara esté correctamente instalado en el conector.

Paso 13 - Fije el módulo de la cámara en la placa del módulo de la cámara

Apriete los tres tornillos.

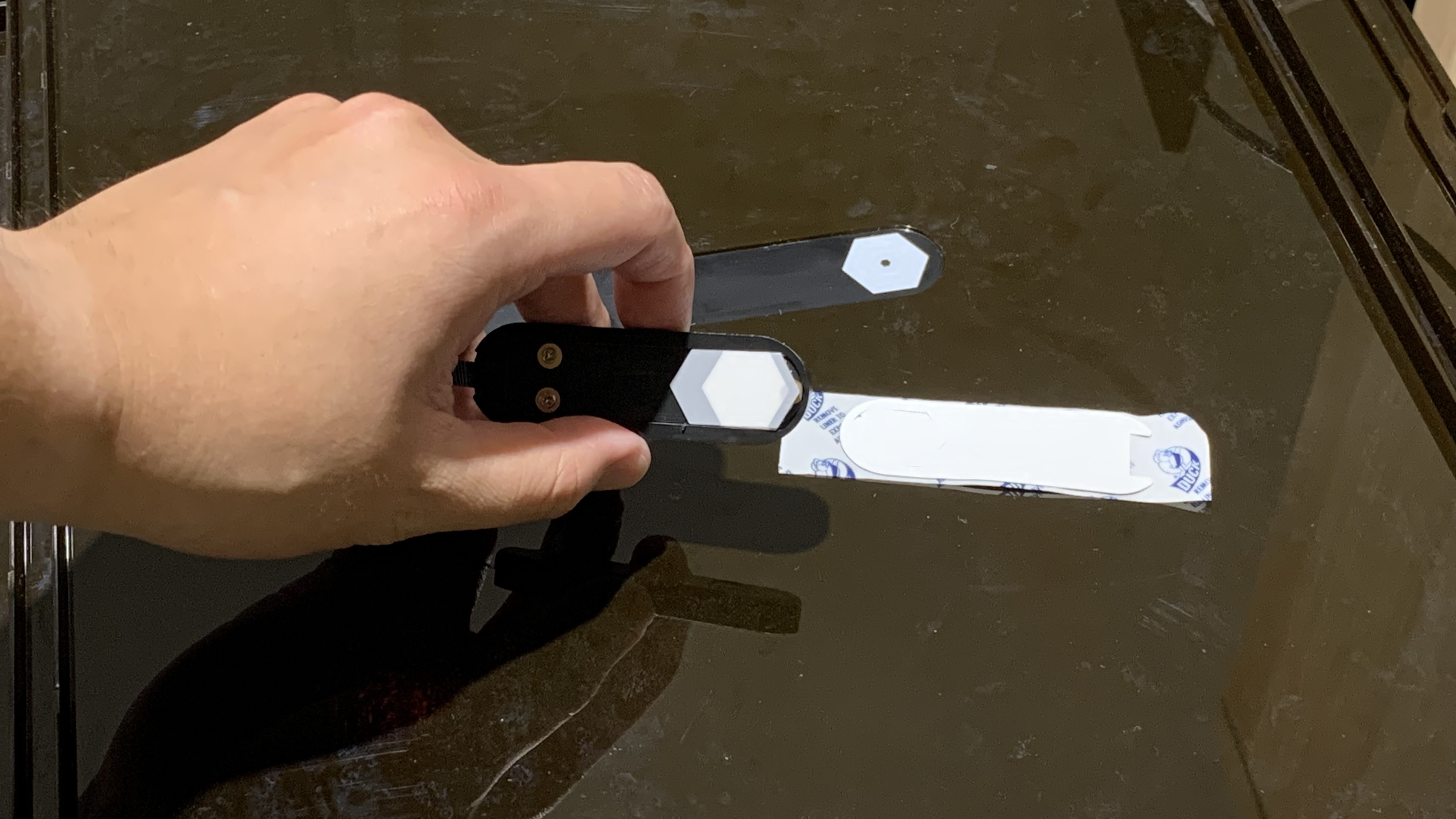

Adhiera la nueva placa conductora de luz al módulo de la cámara.

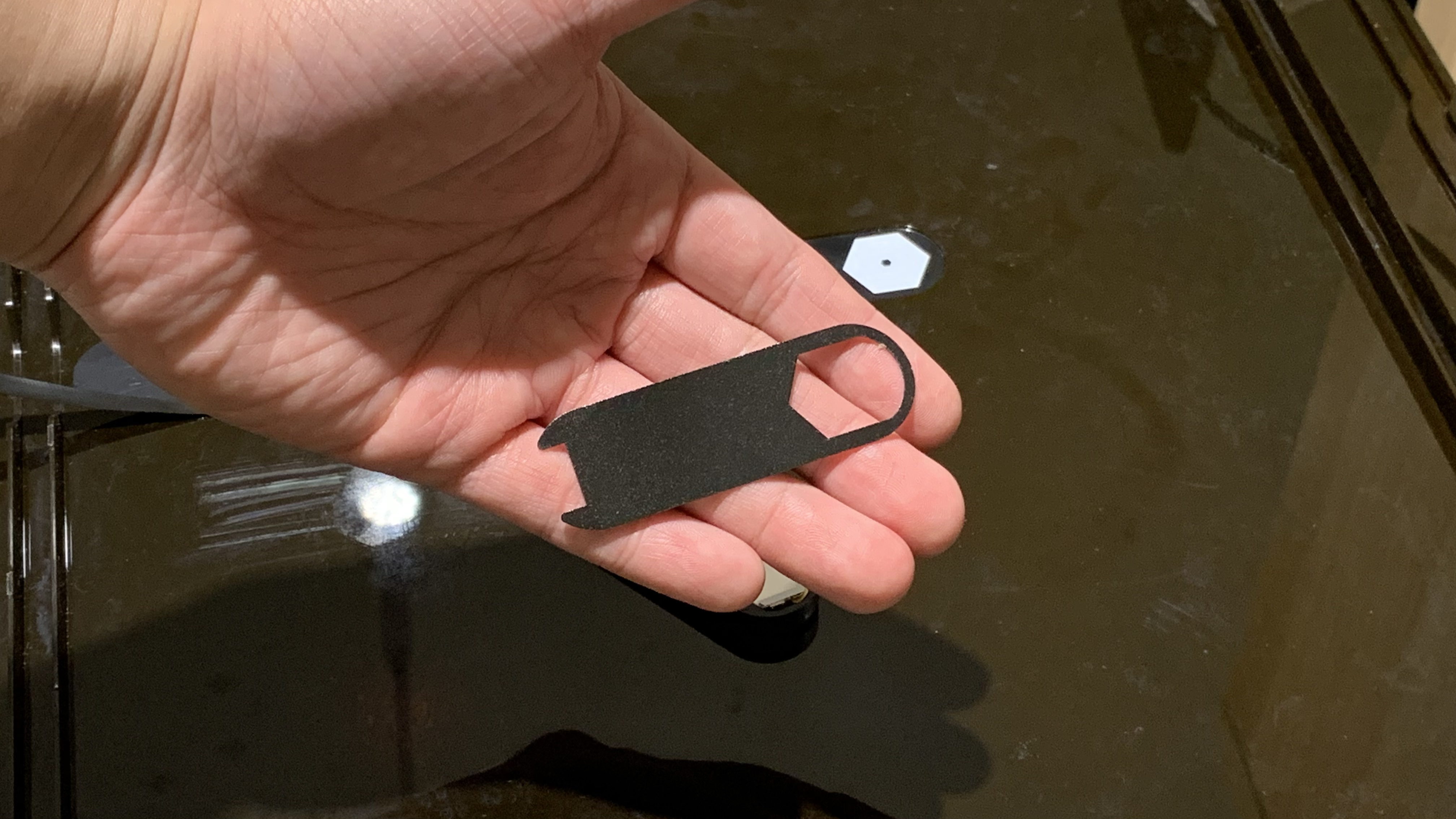

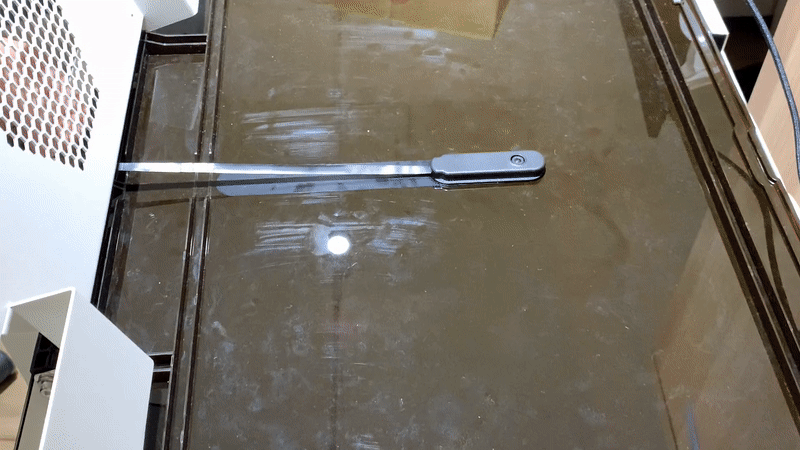

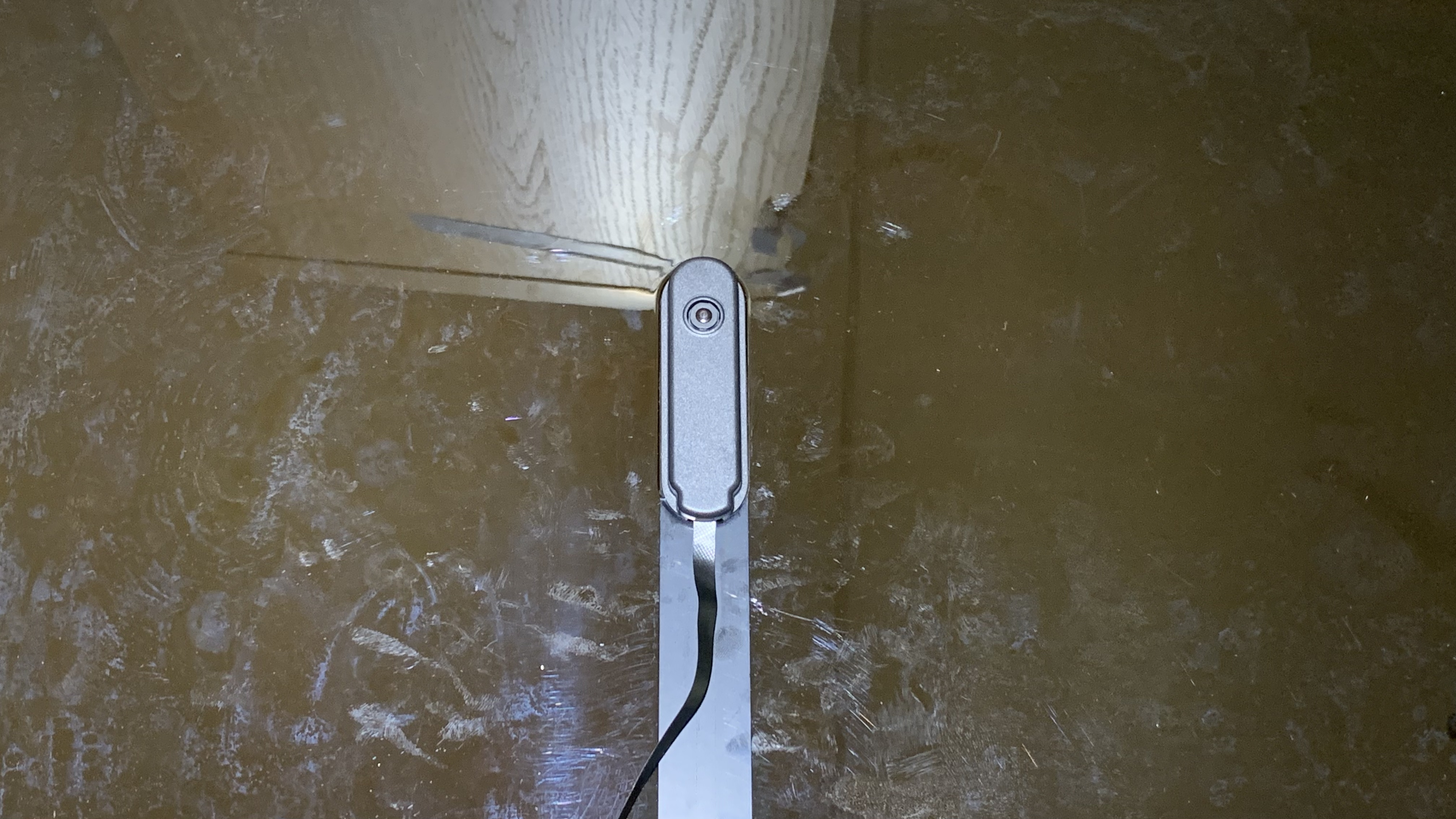

Utilice la cinta adhesiva para fijar la placa del módulo de la cámara a la tapa.

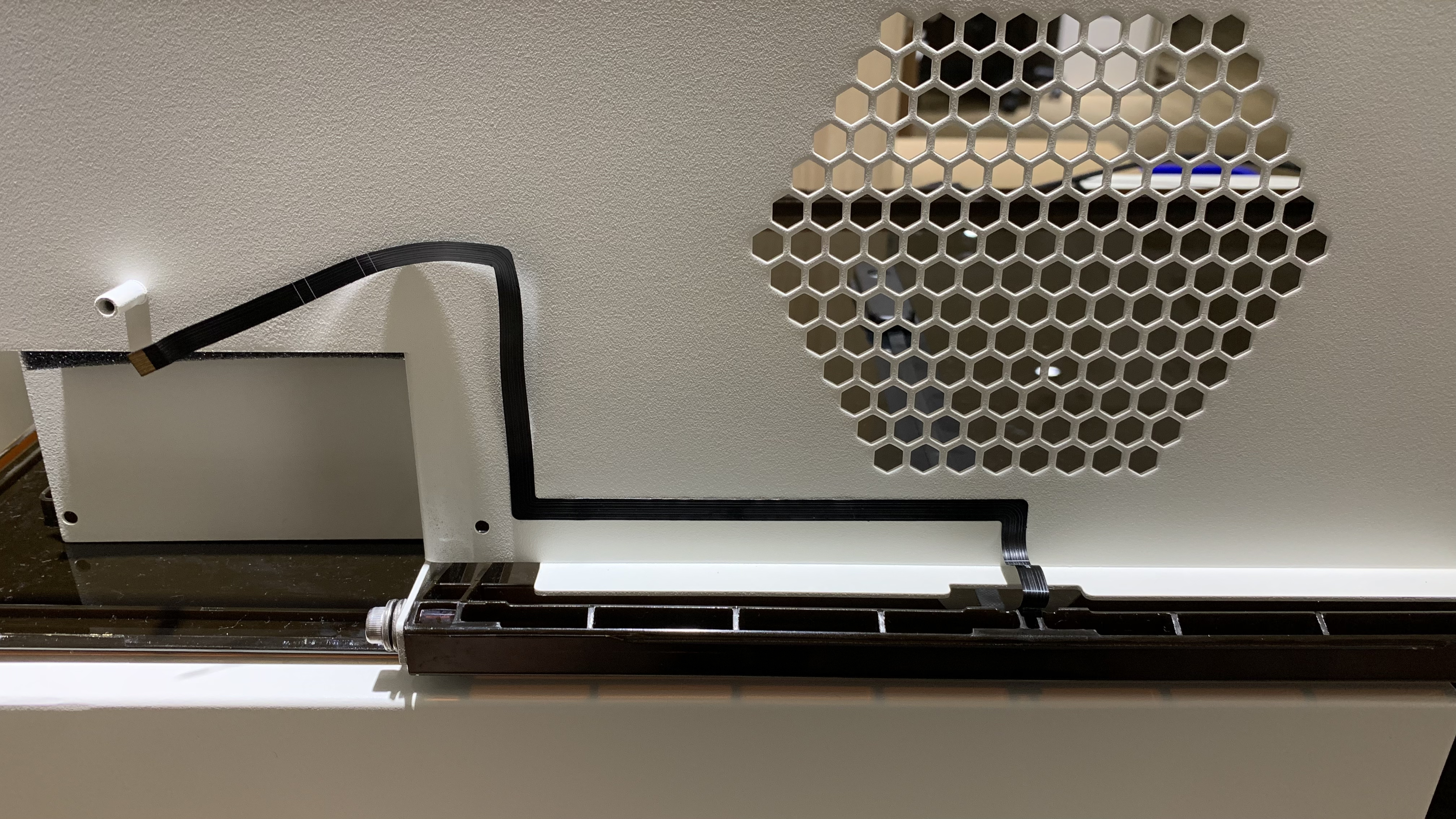

Paso 14 - Fije el cable de la cámara

Puede omitir este paso si no se va a cambiar el cable.

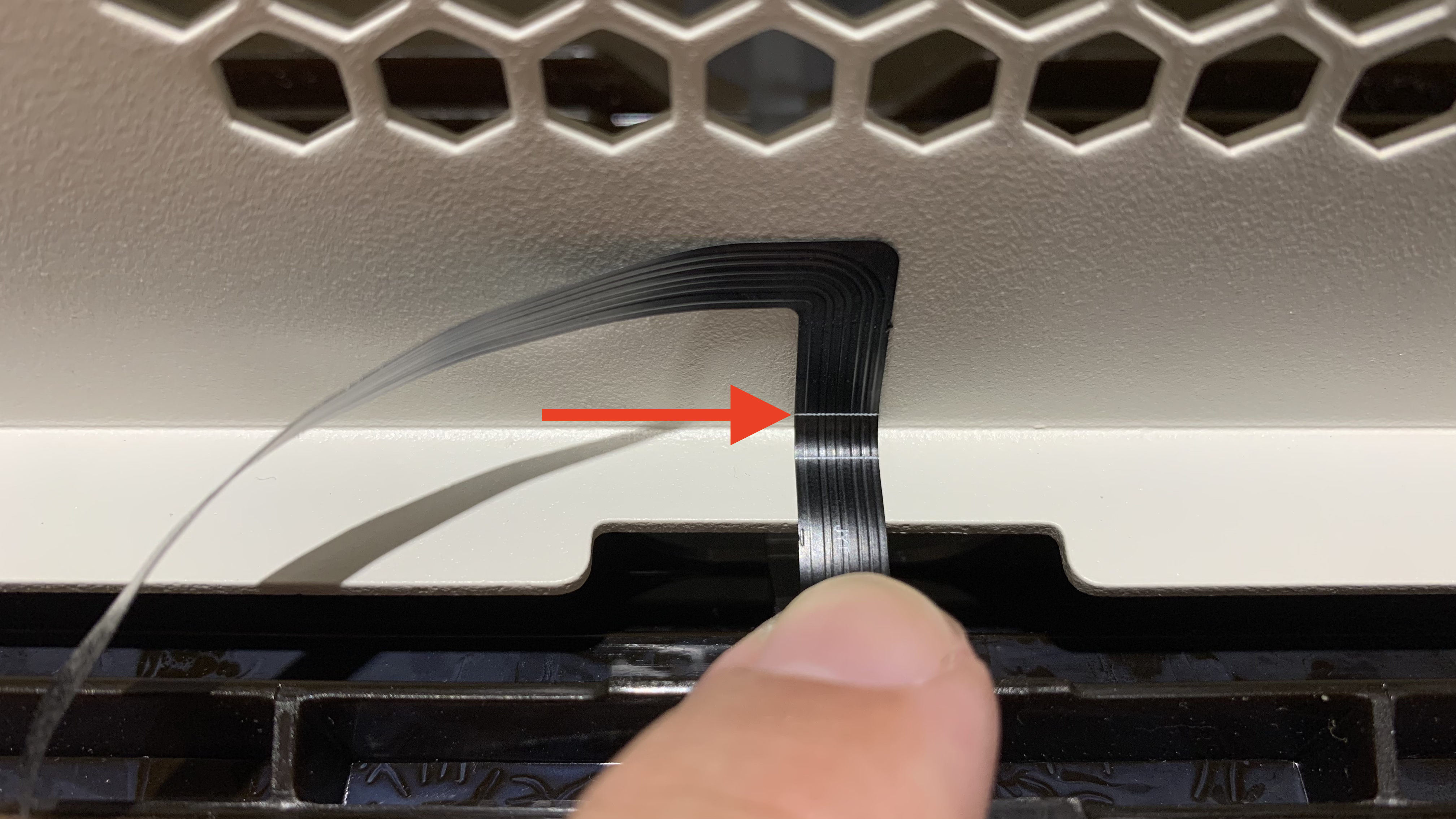

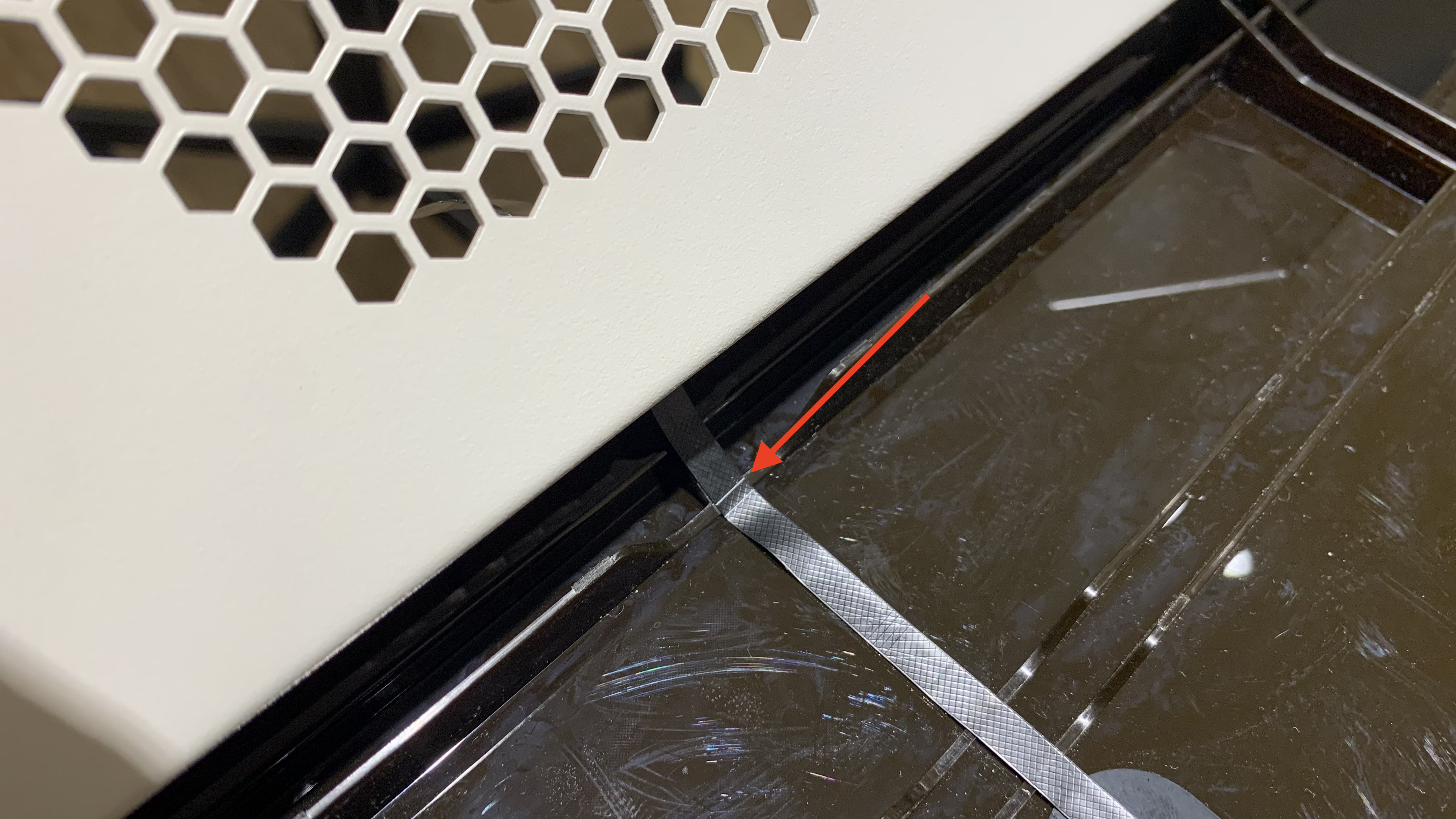

Las dos líneas blancas indican la posición de la curva.

Paso 15 - Coloque la placa y la cubierta de la puerta en la parte superior

Deje un espacio para poder acceder con las manos.

Paso 16 - Inserte el cable de la cámara en la placa base

Tenga en cuenta que la superficie metálica del cable de la cámara debe estar orientada hacia la placa base.

La superficie metálica del cable de la cámara:

La superficie metálica debe estar orientada hacia la placa base:

Inserte el cable:

Cierre el clip:

Paso 17 - Inserte el cable del motor

Paso 18 - Vuelva a colocar la placa y apriete los tornillos

Tornillo T8 x 8 unidades

Paso 19

Una vez completados los pasos anteriores, el cable de la cámara se habrá reemplazado correctamente. No obstante, dado que se ha movido la cubierta de la puerta y la cámara, realice la calibración de la cámara como paso final antes de volver a utilizar la máquina.
Puede consultar esta página: Calibración de la cámara.
