Ador - Sustitución de la placa base

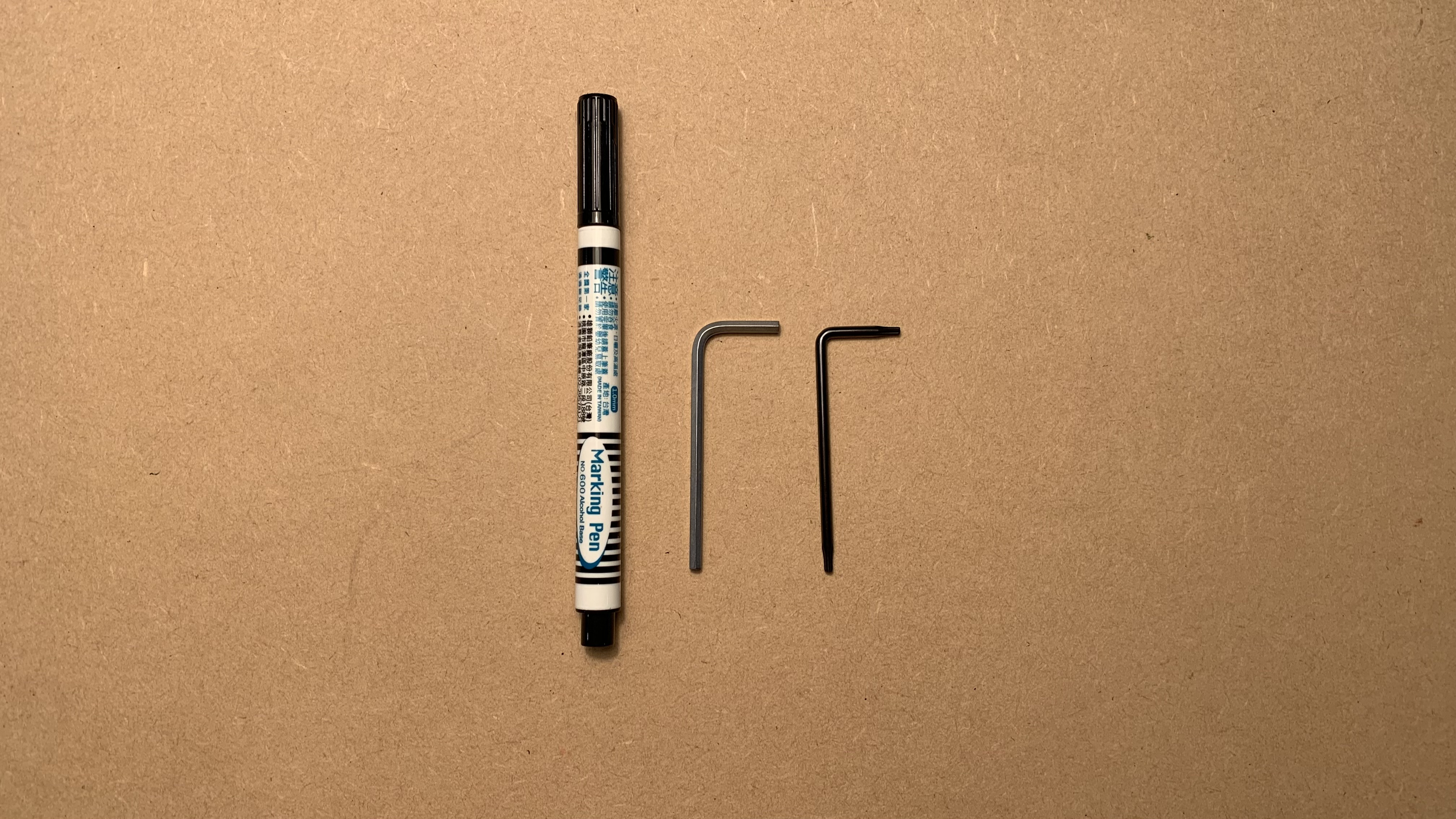

Herramientas

1. Torx T8 destornillador
2. Llave Allen de 2,5 mm
3. Rotulador o cinta adhesiva de color

Paso 1 - Apague la máquina y desconecte el cable de alimentación

Paso 2 - Desatornille estos tornillos de la placa

Tornillo T8 x 8 unidades (La placa y la cubierta de la puerta están conectadas).

Paso 3 - Desplace ligeramente hacia adelante la placa y la cubierta de la puerta

Paso 4 - Desconecte el cable del motor

Después de desconectar este cable, será más fácil retirar el cable de la cámara.

Paso 5 - Desconecte el cable de la cámara

Tenga en cuenta que hay un clip que sujeta el cable. Abra el clip para retirar el cable de la cámara.

Clip de sujeción:

Clip de sujeción abierto:

Extraiga el cable:

Paso 6 - Retire la placa y la cubierta de la puerta

Paso 7 - Marque la posición del cable plano de 38 pines con un rotulador o cinta adhesiva

Paso 8 - Desconecte los cables de la derecha de la placa base

Puede tomar una fotografía por si olvida la posición de los cables.

Paso 9 - Retire los tornillos de la placa base

Tornillo hexagonal de 3 mm x 4 unidades

Paso 10 - Retire el cable plano de 38 pines de la placa

Tenga en cuenta que hay una cinta adhesiva en la parte posterior del cable.

Extraiga la placa base en un ángulo de 45 grados.

Para retirar este cable, es necesario presionar el cierre.

Retire todos los cables.

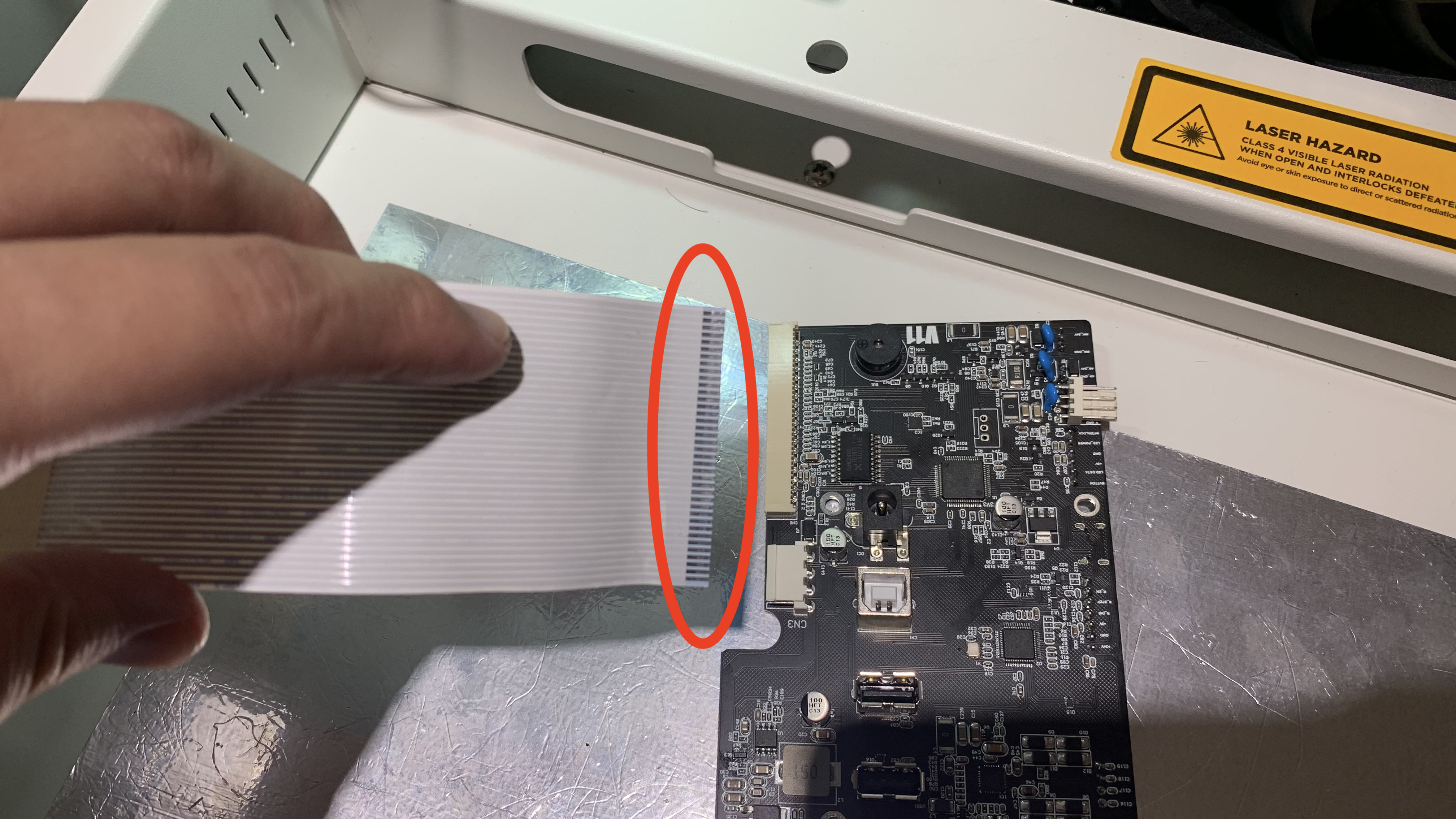

Paso 11 - Inserte el cable plano de 38 pines en la nueva placa base

Asegúrese de que los pines de conexión estén orientados hacia arriba.

Paso 12 - Inserte los cables y vuelva a colocar la placa base

Tenga cuidado de no doblar ningún cable.

Paso 13 - Atornille los tornillos en la placa base

Paso 14 - Inserte todos los cables excepto el de la cámara y el del motor

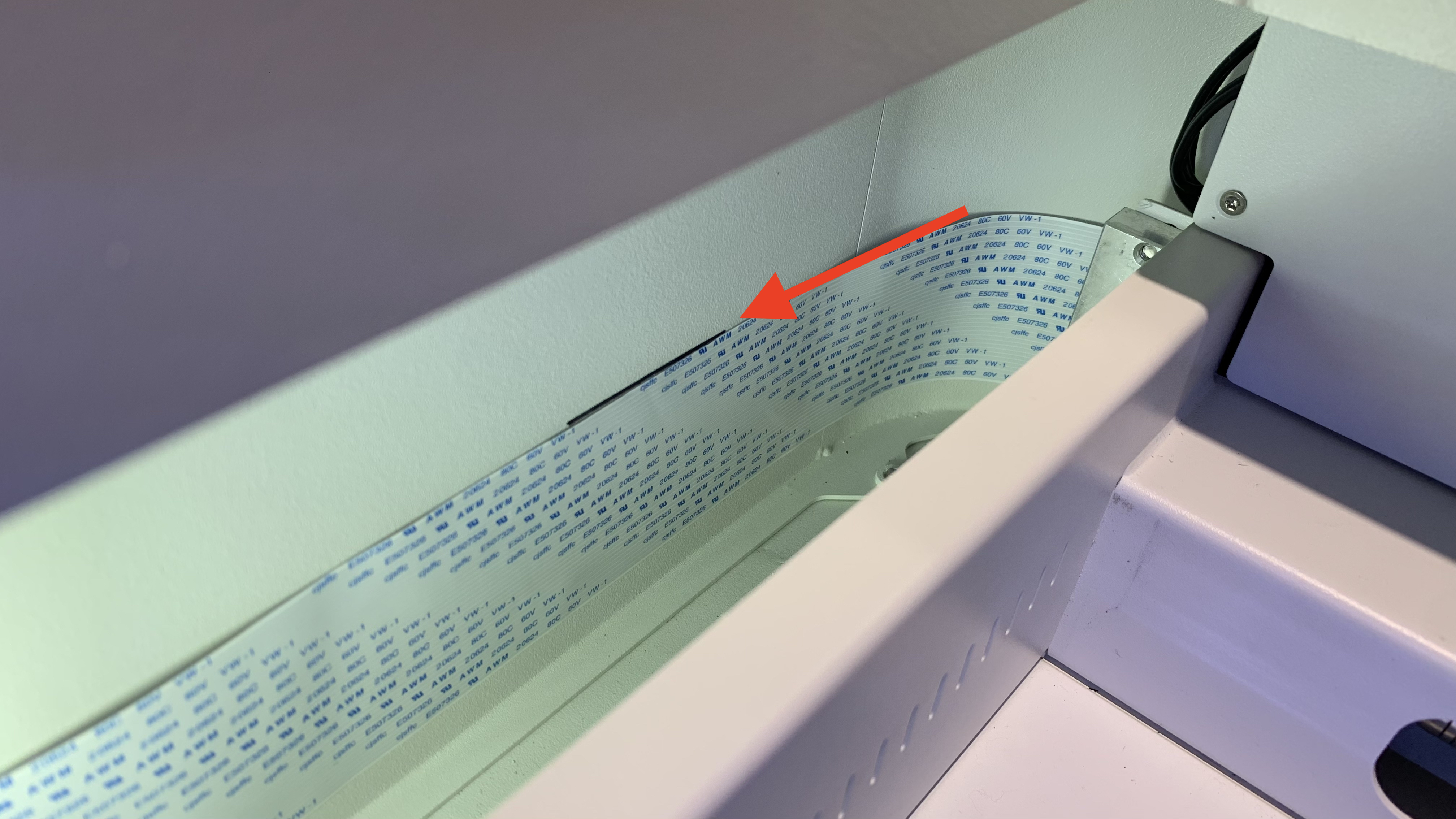

Paso 15 - Adhiera el cable plano de 38 pines

Alinee la parte superior del cable plano con el borde inferior de la marca y adhiéralo al lado izquierdo de la placa, siguiendo la esquina superior izquierda.

Paso 16 - Coloque la placa y la cubierta de la puerta en la parte superior

Deje un espacio suficiente para poder acceder con las manos.

Paso 17 - Conecte el cable de la cámara a la placa base

Tenga en cuenta que la superficie metálica del cable de la cámara debe quedar orientada hacia la placa base.

La superficie metálica del cable de la cámara:

La superficie metálica debe quedar orientada hacia la placa base:

Inserte el cable:

Cierre el clip:

Paso 18 - Conecte el cable del motor

Paso 19 - Vuelva a colocar la placa y apriete los tornillos

Tornillo T8 x 8 unidades

Paso 20

Una vez completados los pasos anteriores, la cubierta de la puerta se habrá reemplazado correctamente. No obstante, dado que el proceso ha implicado mover la cubierta de la puerta y la cámara, realice la calibración de la cámara como paso final antes de volver a utilizar la máquina.
Puede consultar esta página: Calibración de la cámara
