Ador - Sustitución de la Placa de Control del Eje Z

Elementos necesarios:

Preparación por parte del usuario:
Destornillador de estrella (Phillips)

Paso 1

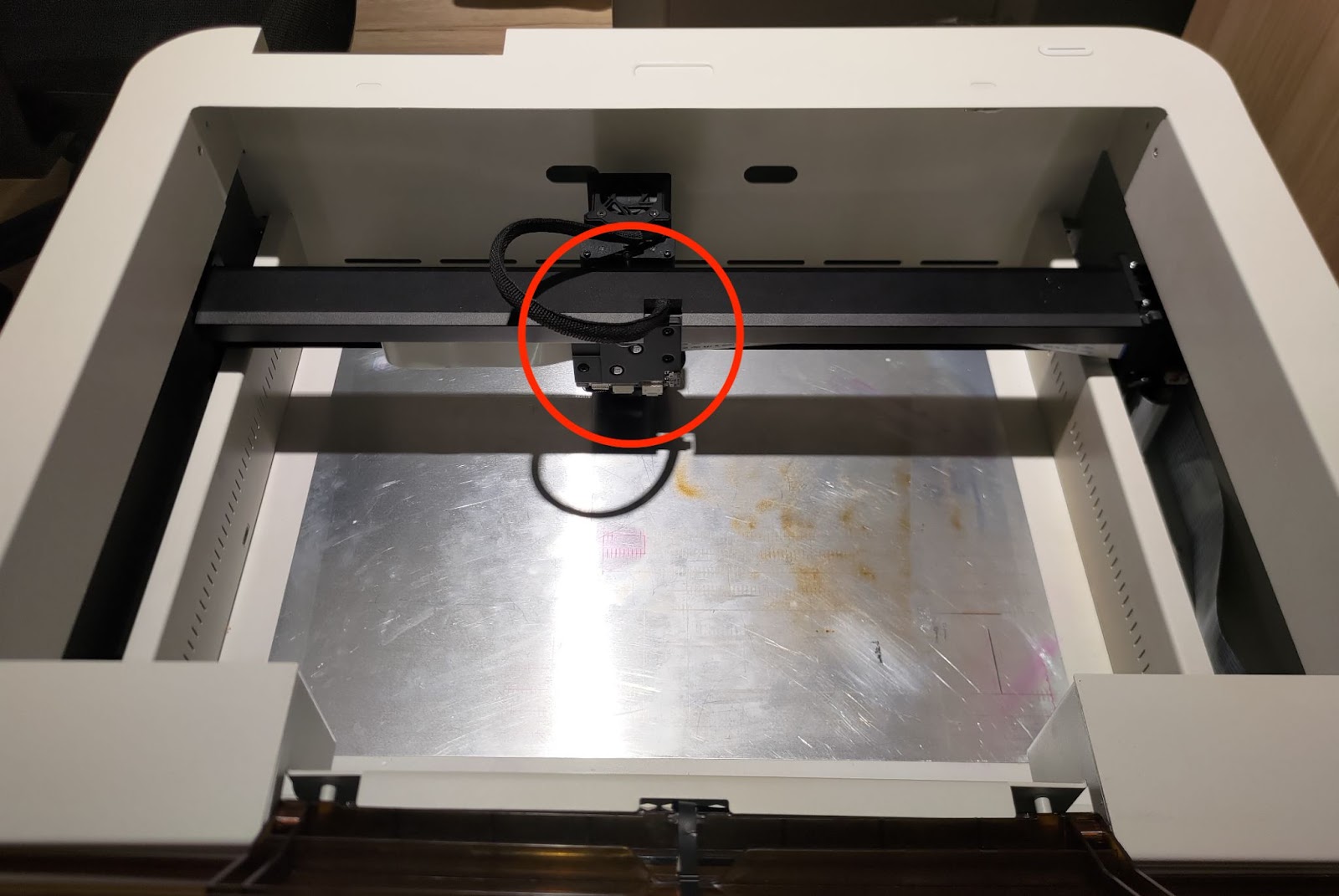

Localiza la placa en la parte trasera del adaptador del módulo.

Paso 2

Desconecta los tres cables señalados en la imagen siguiente.

Paso 3

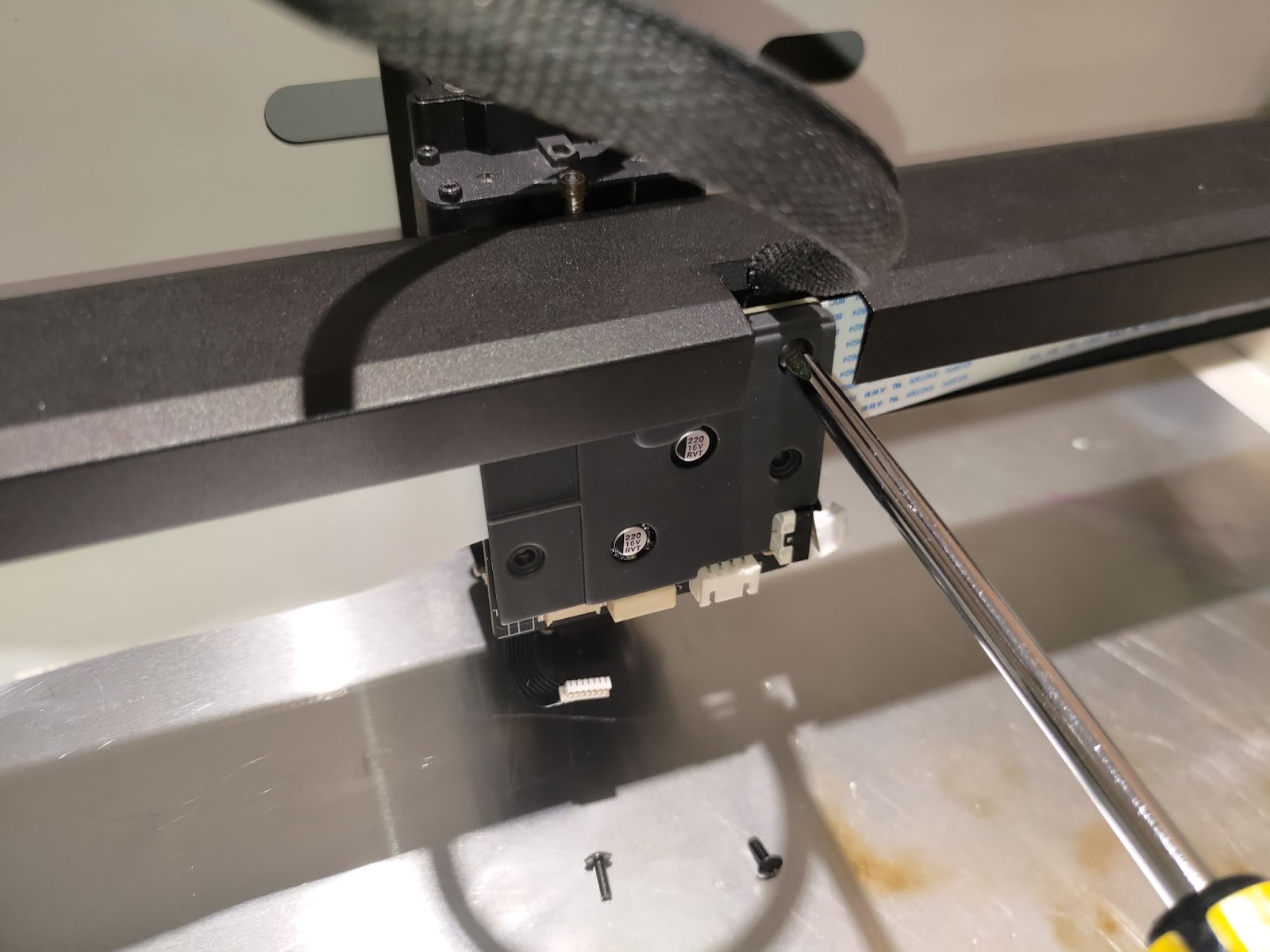

Desenrosca los tres tornillos con un destornillador de estrella. A continuación, podrás retirar la cubierta negra.

Paso 4

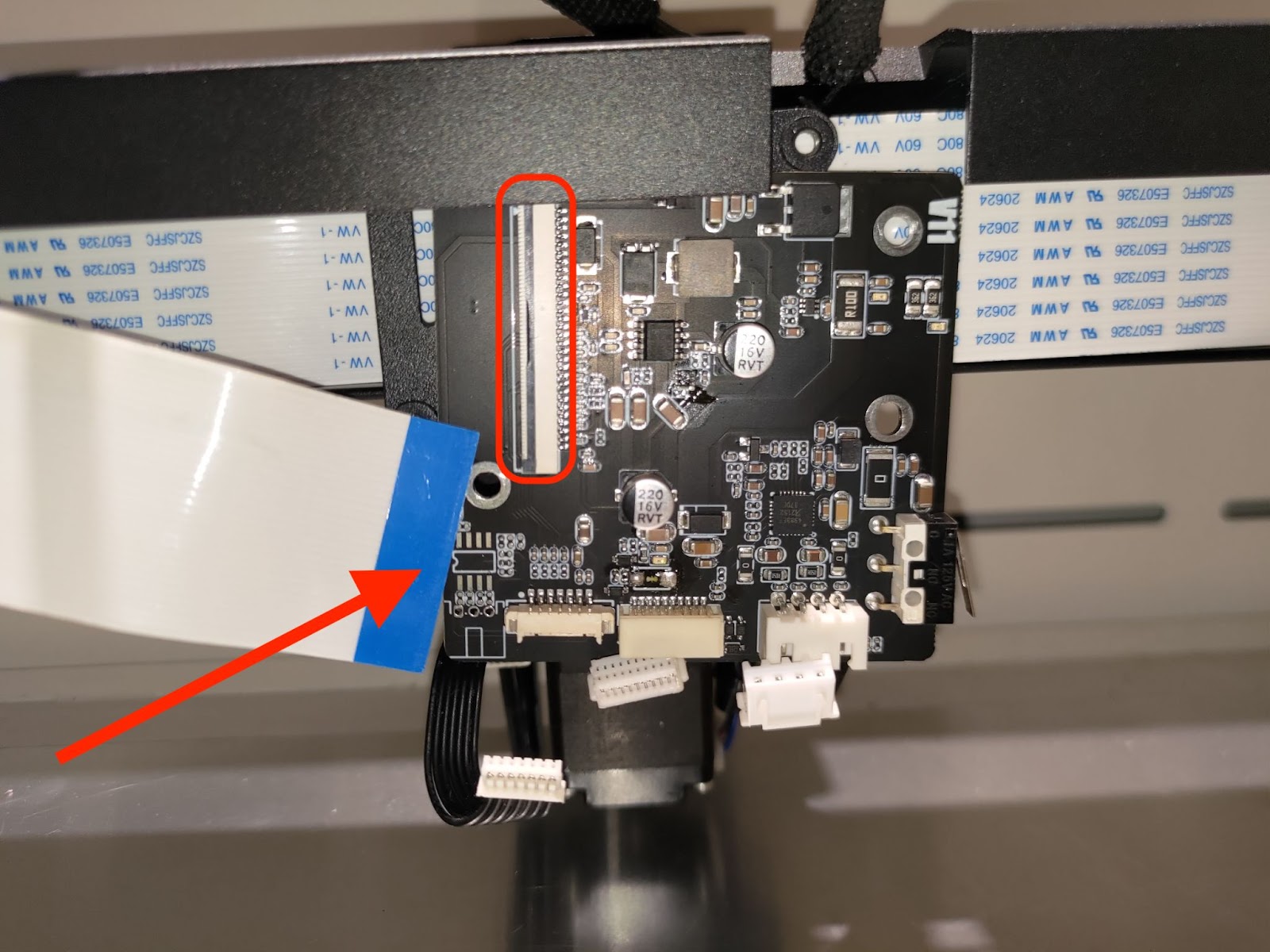

Retira este cable abriendo el conector marcado con un círculo y extrayendo el cable plano como se indica.

Paso 5

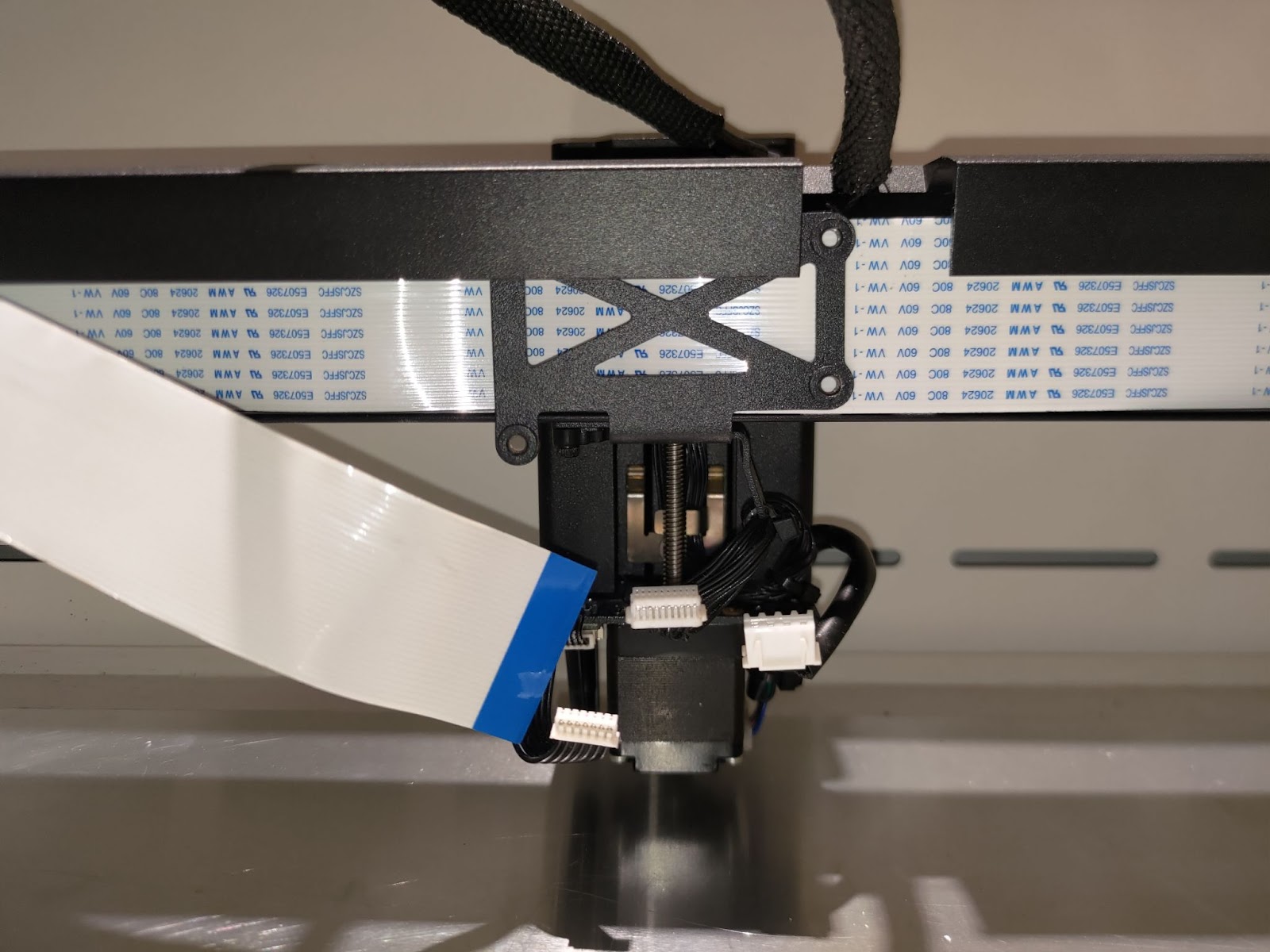

La placa antigua ha sido completamente retirada.

Paso 6

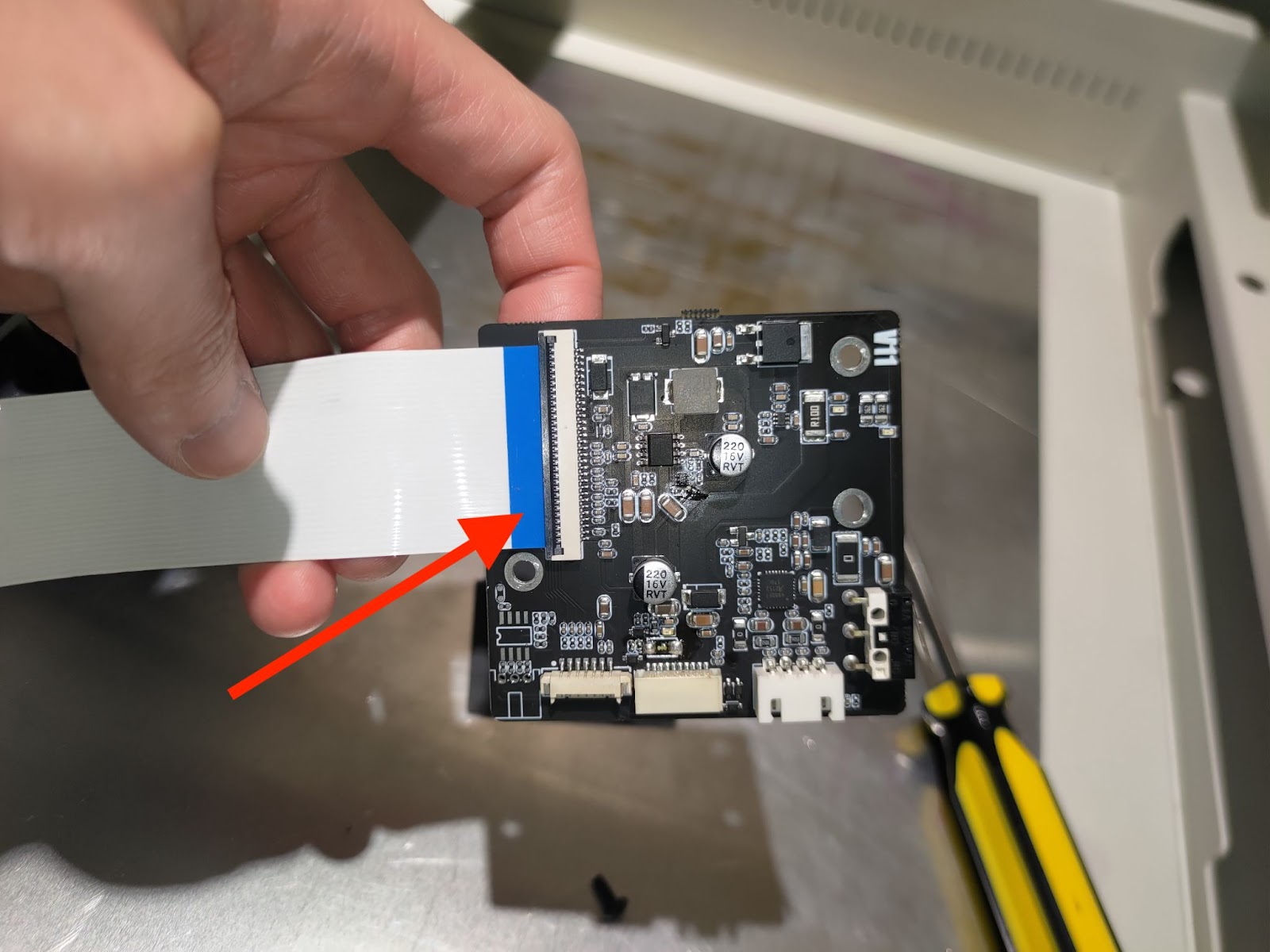

Conecta el cable plano a la nueva placa.

Paso 7

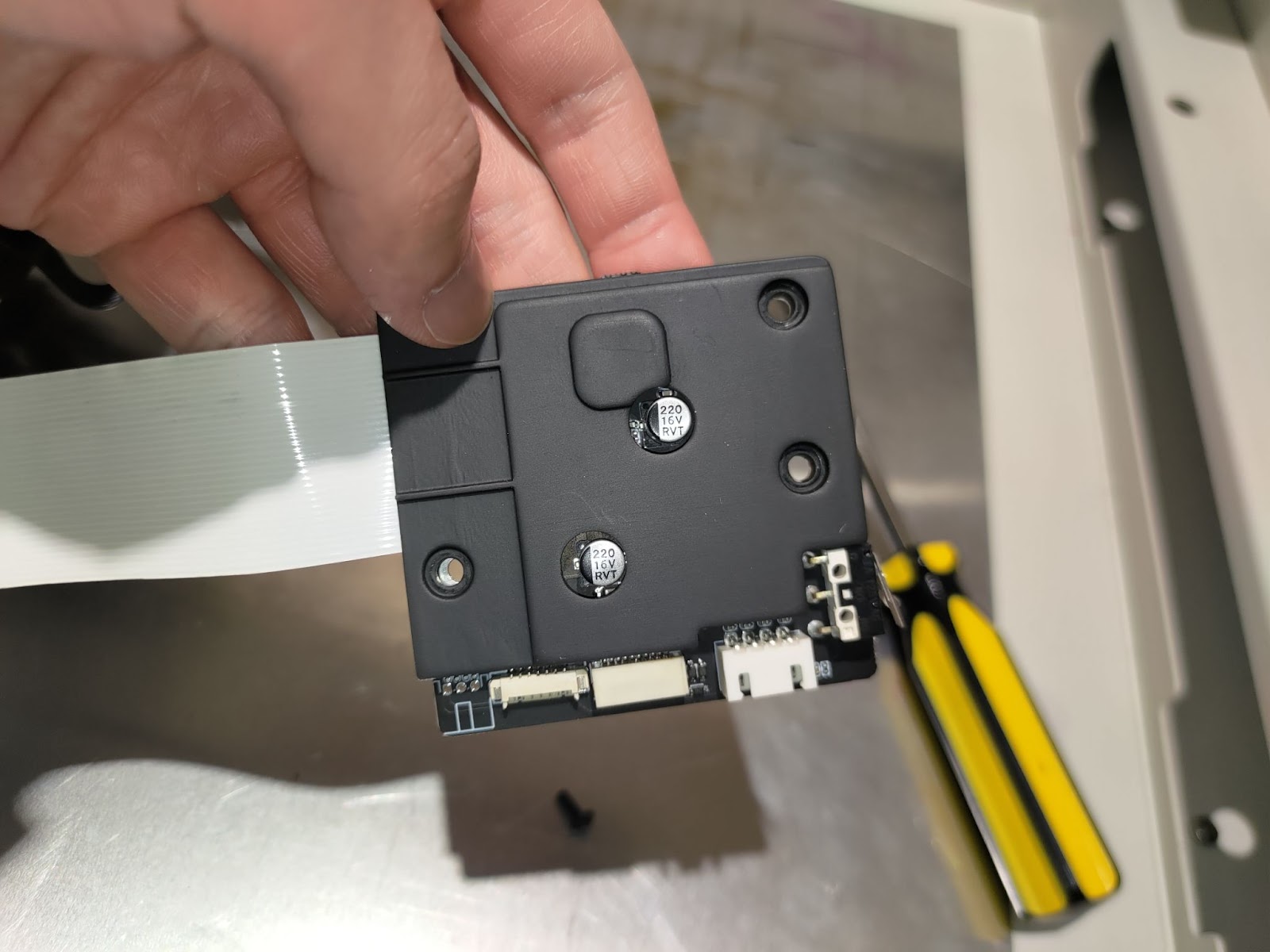

Coloca la cubierta en su posición.

Paso 8

Vuelve a atornillar los tres tornillos para fijar la placa y la cubierta.

Paso 9

Vuelve a enchufar estos cables.
