Ador - Sustitución de la Pantalla Táctil – Ayuda de FLUX

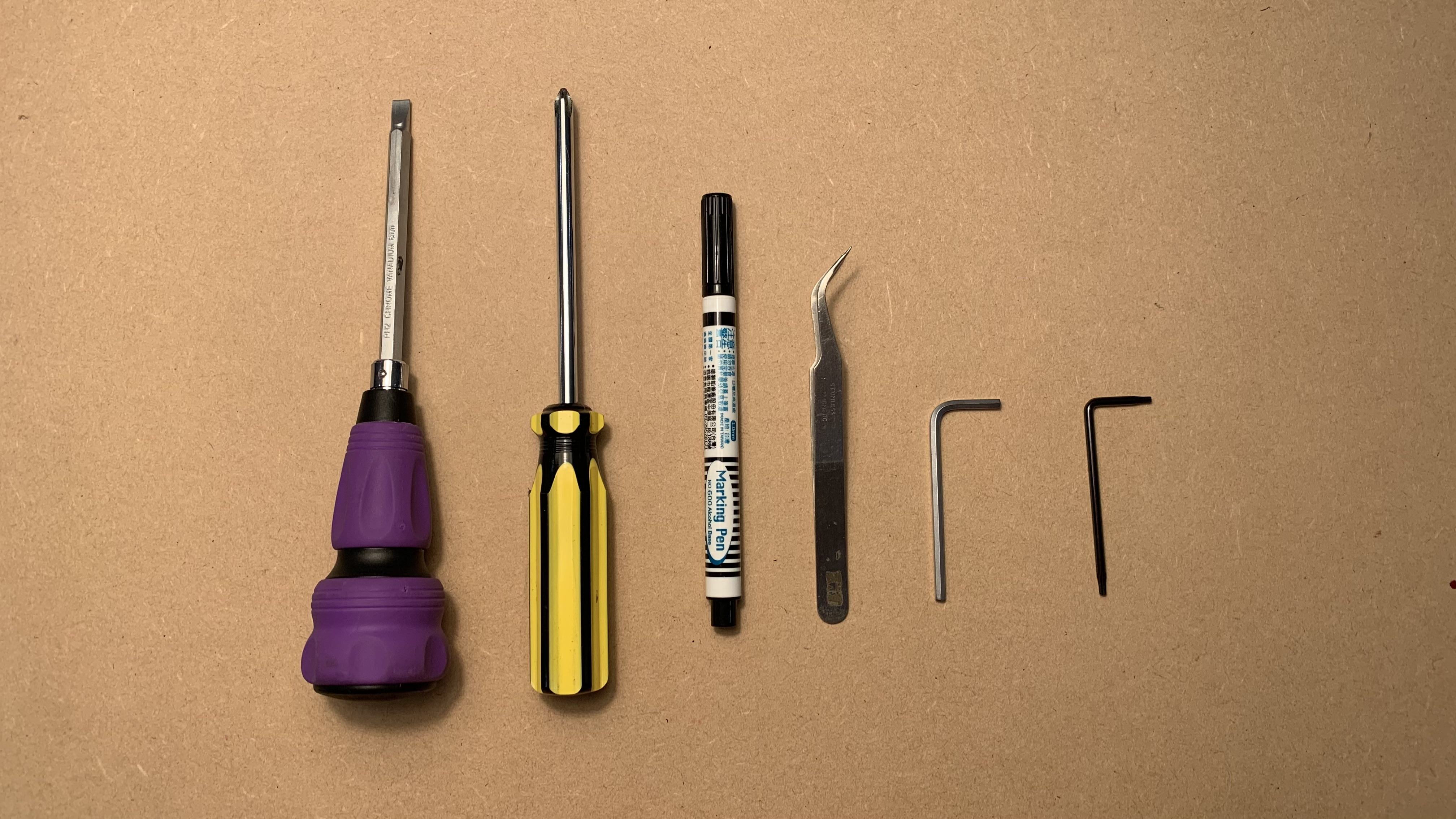

Herramientas

1	Destornillador Torx T8 Destornillador
2	Llave Allen de 3 mm
3	Destornillador Phillips
4	Rotulador permanente
5	Espátula o destornillador plano
6	Pinzas

Paso 1

Apague la máquina, desconecte el cable de alimentación y dé la vuelta a la máquina.

Paso 2

Marque la pata de goma y el tornillo que están cerca del puerto USB.
El propósito de marcar es que el tornillo de esta pata es más corto que los demás y debe colocarse en la misma posición.

Paso 3

Desatornille estos tornillos de la parte inferior.
(Tornillo T8 x 6 unidades y tornillo hexagonal de 3 mm x 4 unidades)

Paso 4

Dé la vuelta a la máquina y desatornille los tornillos laterales (Tornillo T8 x 2 unidades)

Paso 5

Marque los orificios de los tornillos en ambos lados con un bolígrafo.
El objetivo es recordar que los lados marcados deben estar orientados hacia el área de trabajo durante el montaje.

Paso 6

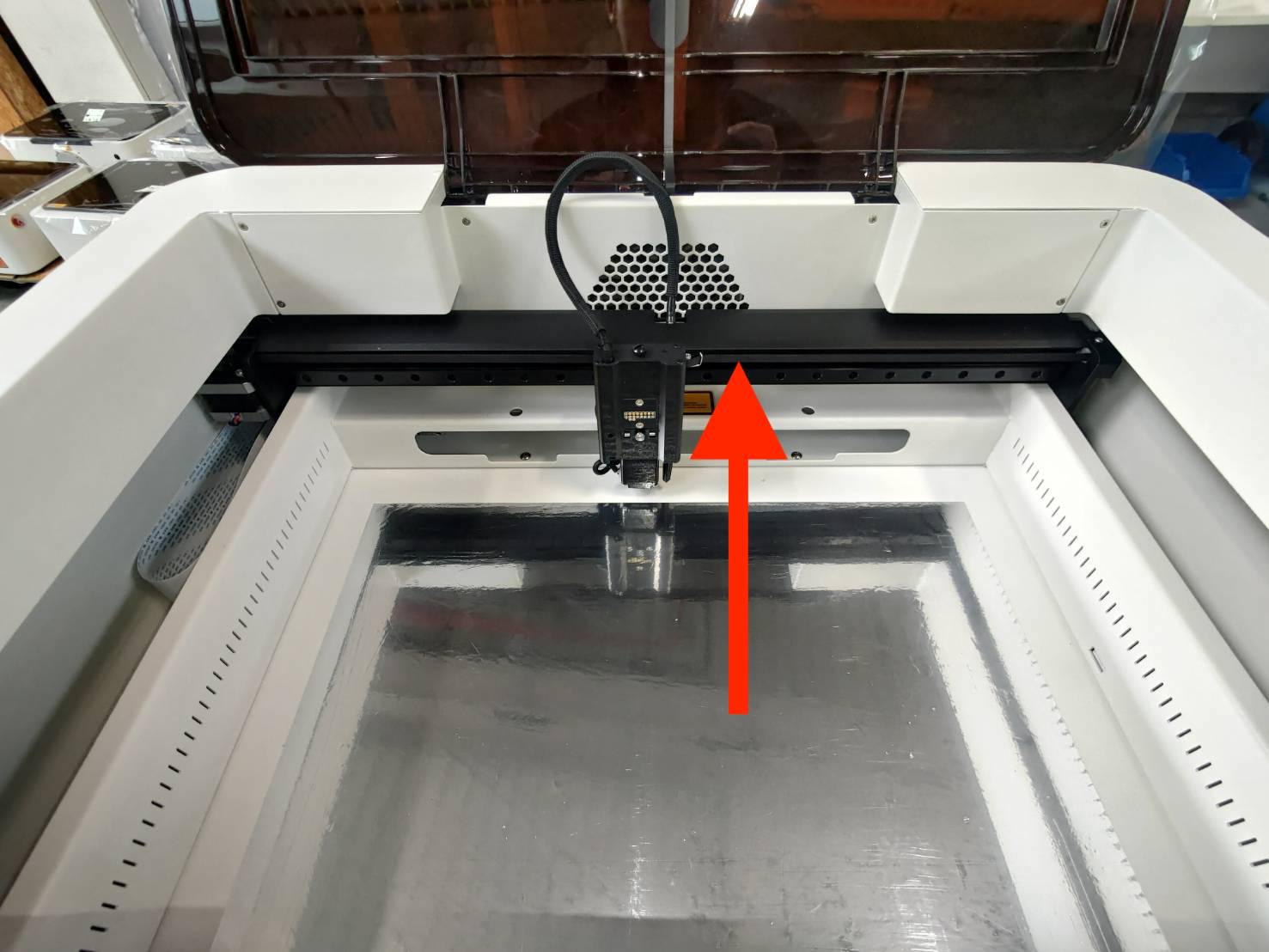

Deslice el soporte del módulo hacia el ventilador hasta el tope.

Paso 7

Levante el marco superior con ambas manos y colóquelo sobre los soportes.
(Tenga cuidado de que los cables no queden atrapados entre los marcos).

Ejemplo de marco colocado sobre los soportes:

Vídeo de ejemplo de elevación (El vídeo fue grabado dentro de la máquina):

Paso 8

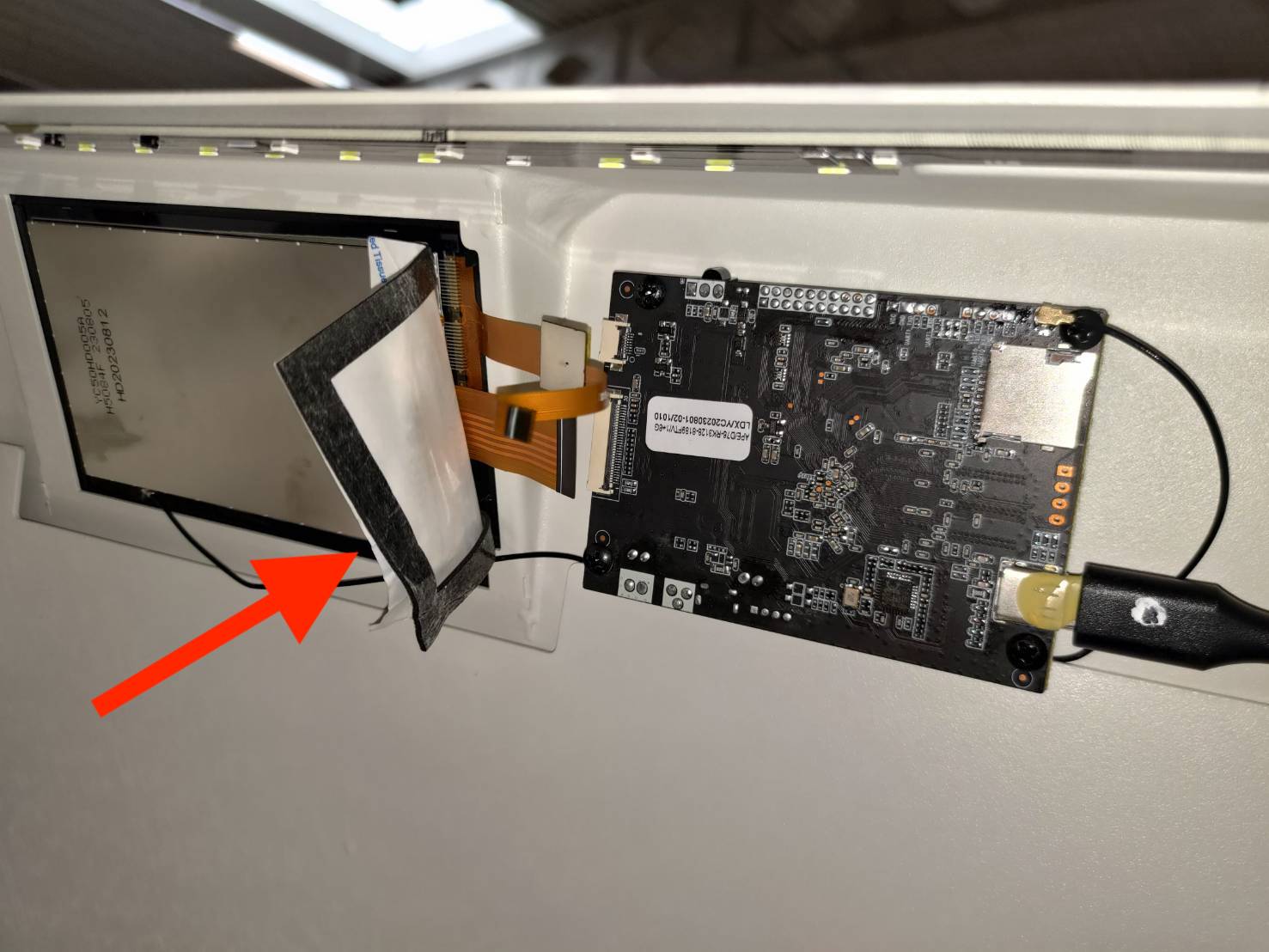

Doble la cinta de espuma 3M hacia la pantalla.

Paso 9

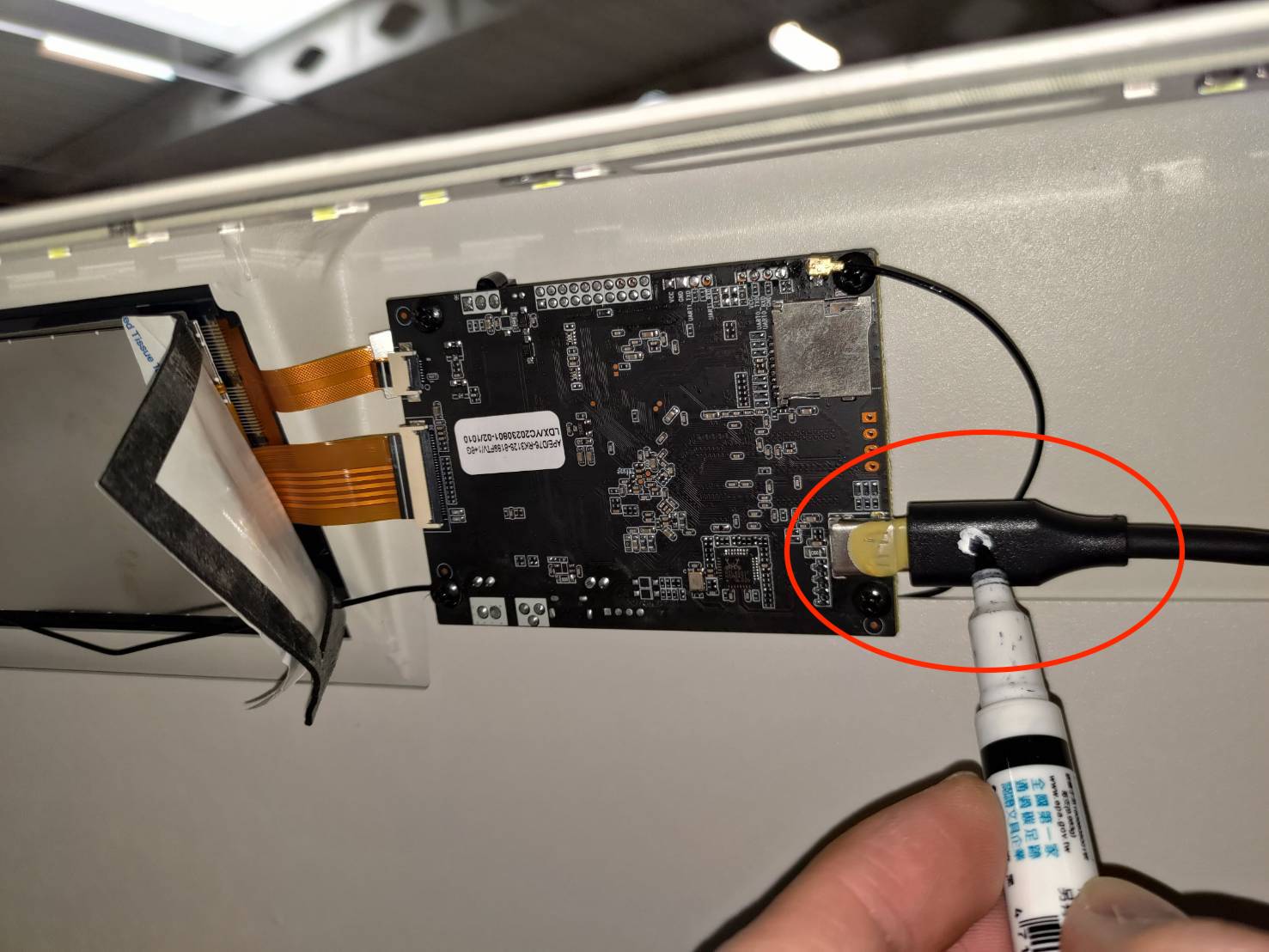

Marque el cable USB-C.
Esto se hace porque el USB-C debe conectarse en la dirección correcta, por lo que al marcarlo se conocerá la orientación original durante el montaje. (El lado marcado debe quedar hacia el área de trabajo).

Paso 10

Tome una fotografía para registrar las posiciones originales de todos los cables.
El objetivo es recordar las posiciones de los cables para poder volver a conectarlos correctamente.

Paso 11

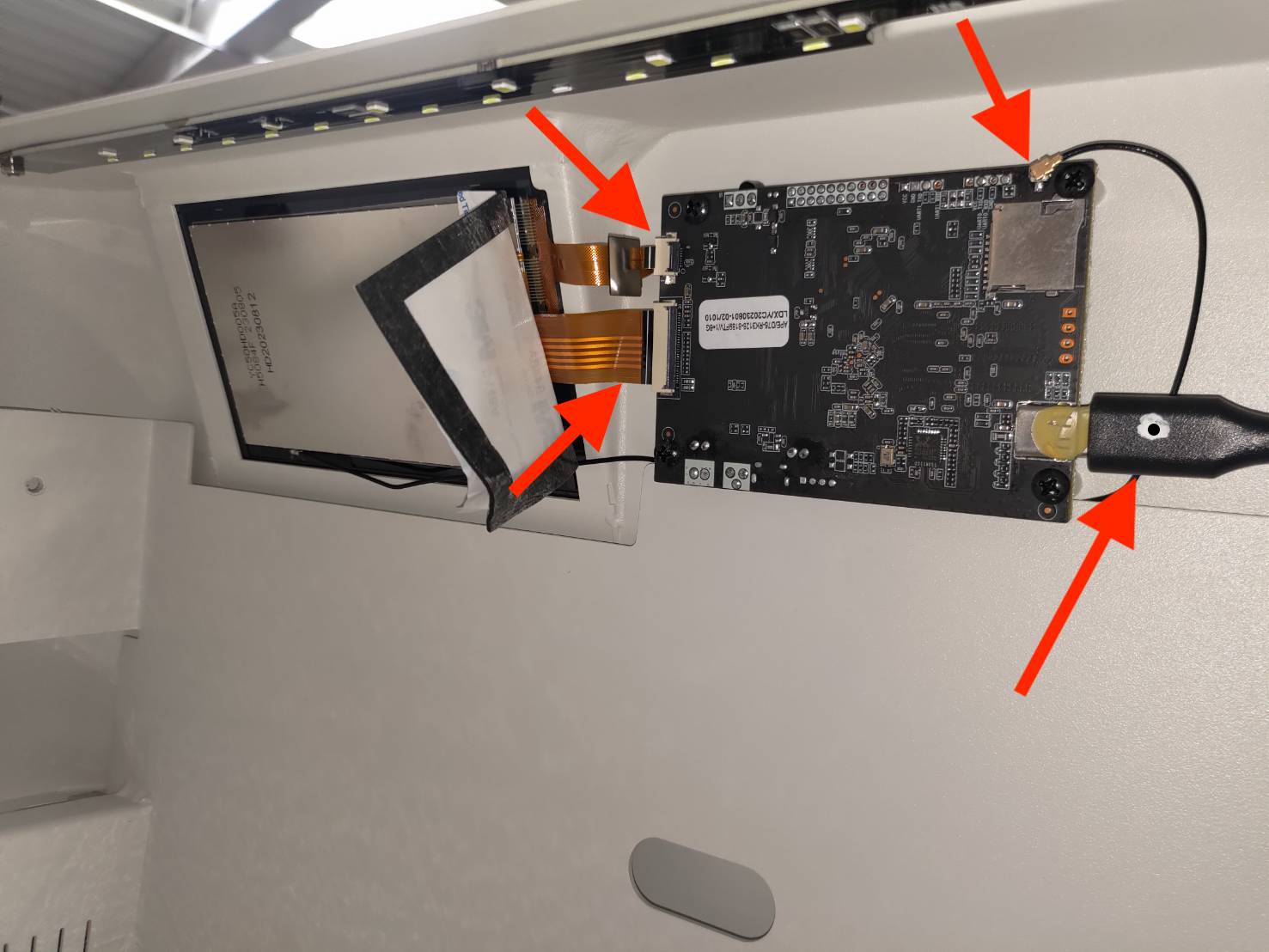

Retire los cables planos, el conector USB-C y la antena Wi-Fi.
Tenga en cuenta que los cables planos tienen pestañas de bloqueo. Abra estas pestañas para poder retirar los cables planos.

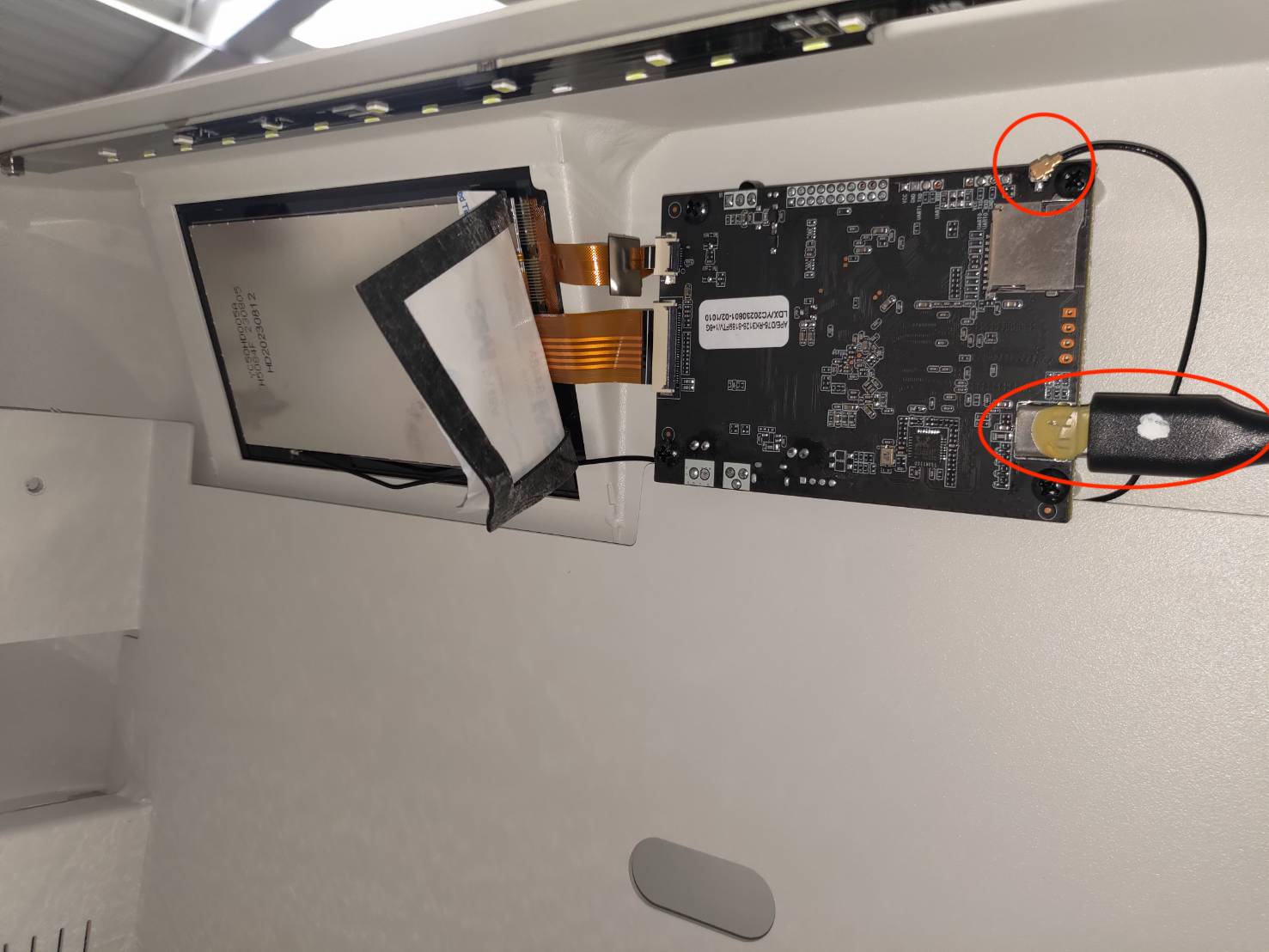

Ubicaciones del conector USB-C y la antena Wi-Fi:

Todo retirado:

Paso 12

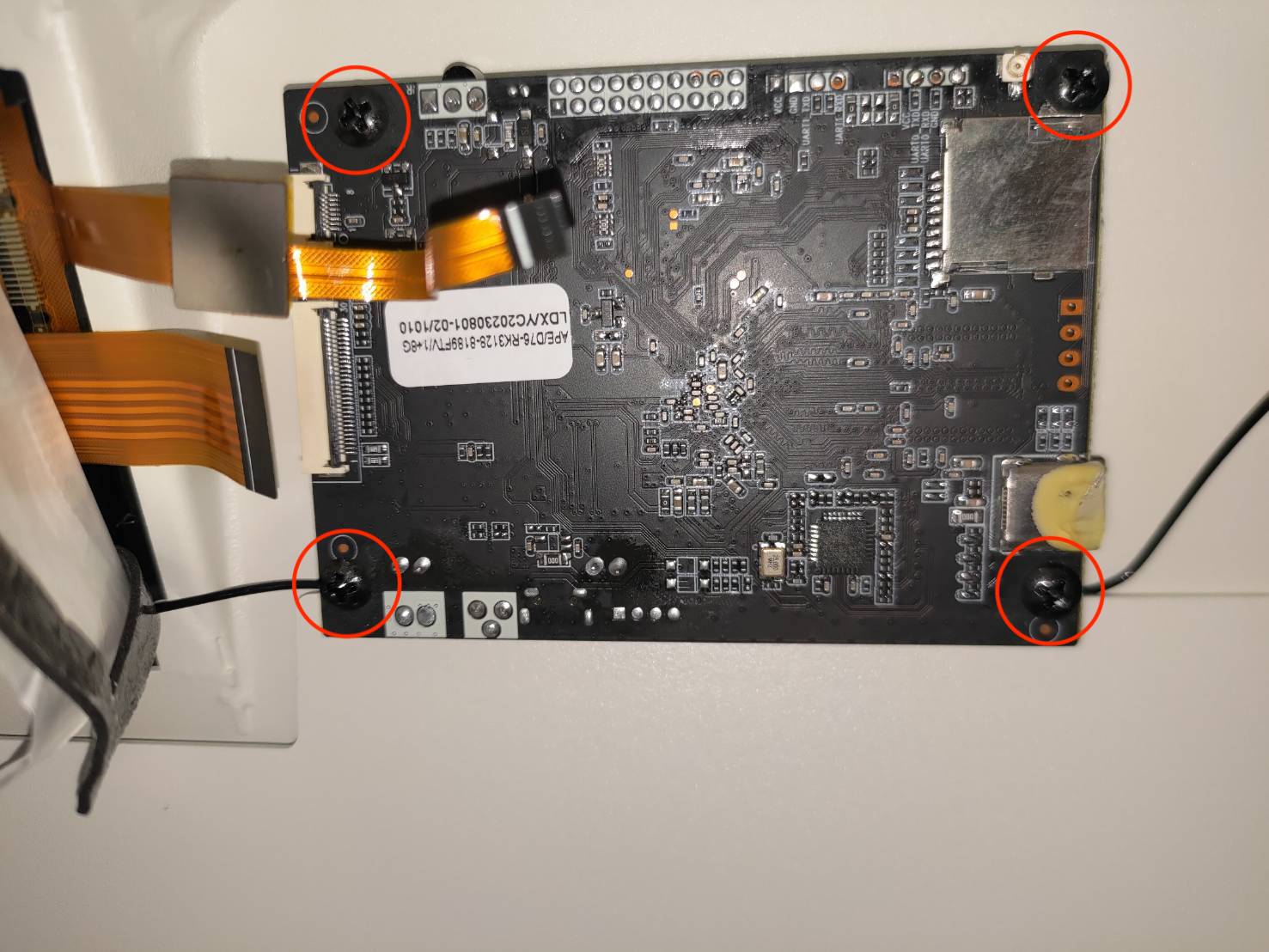

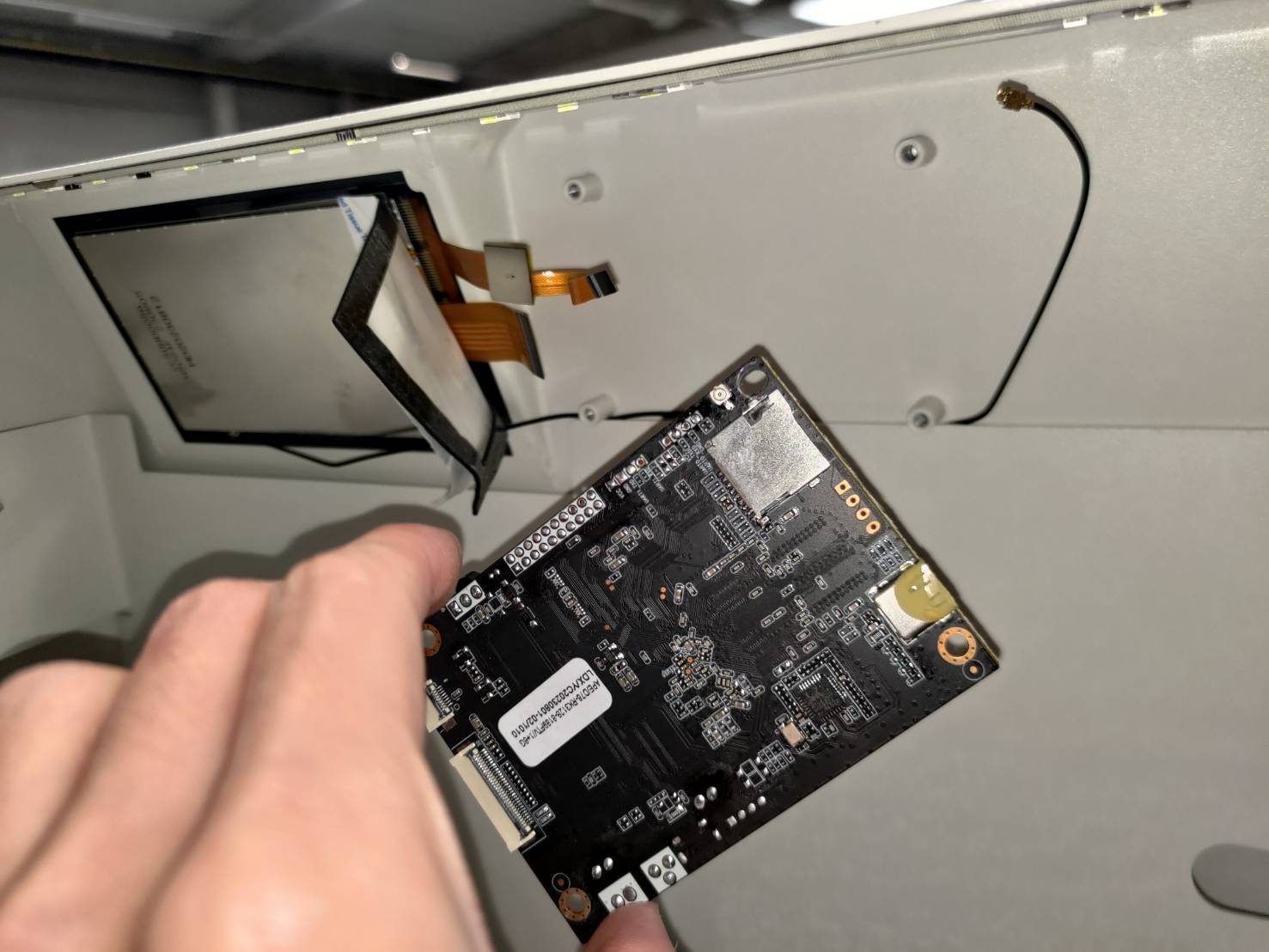

Desatornille estos tornillos Phillips para extraer la placa RK.

Paso 13

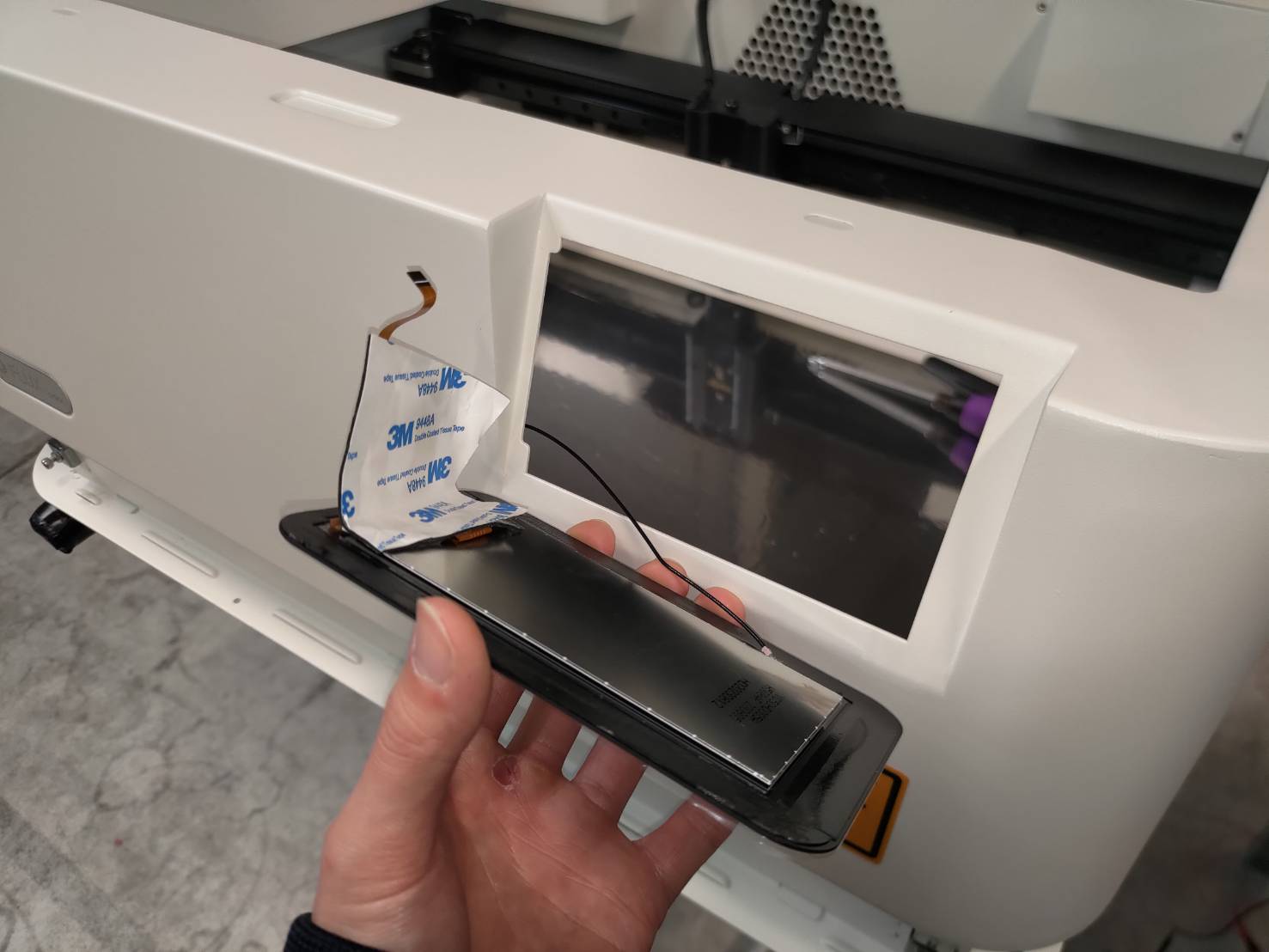

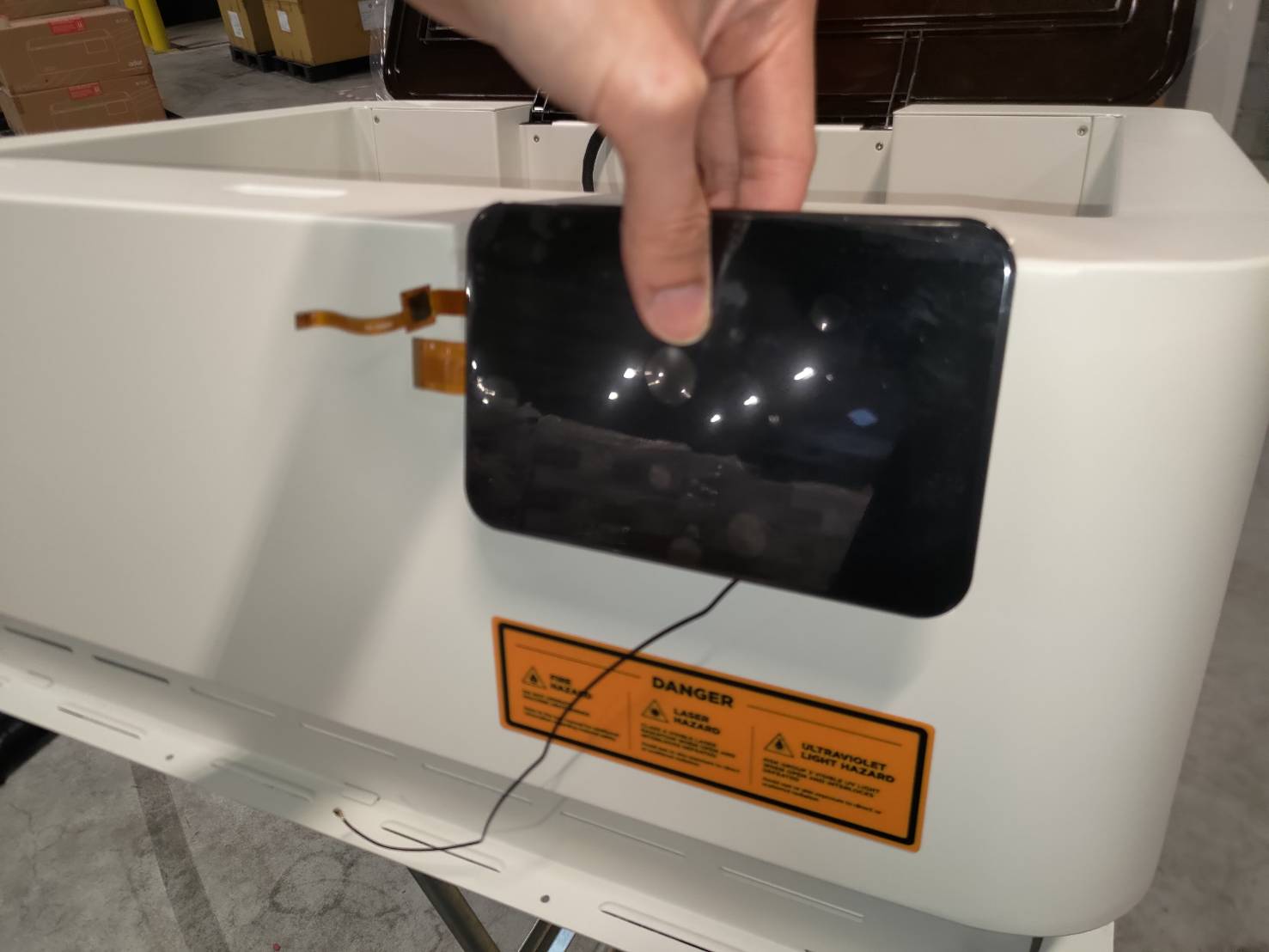

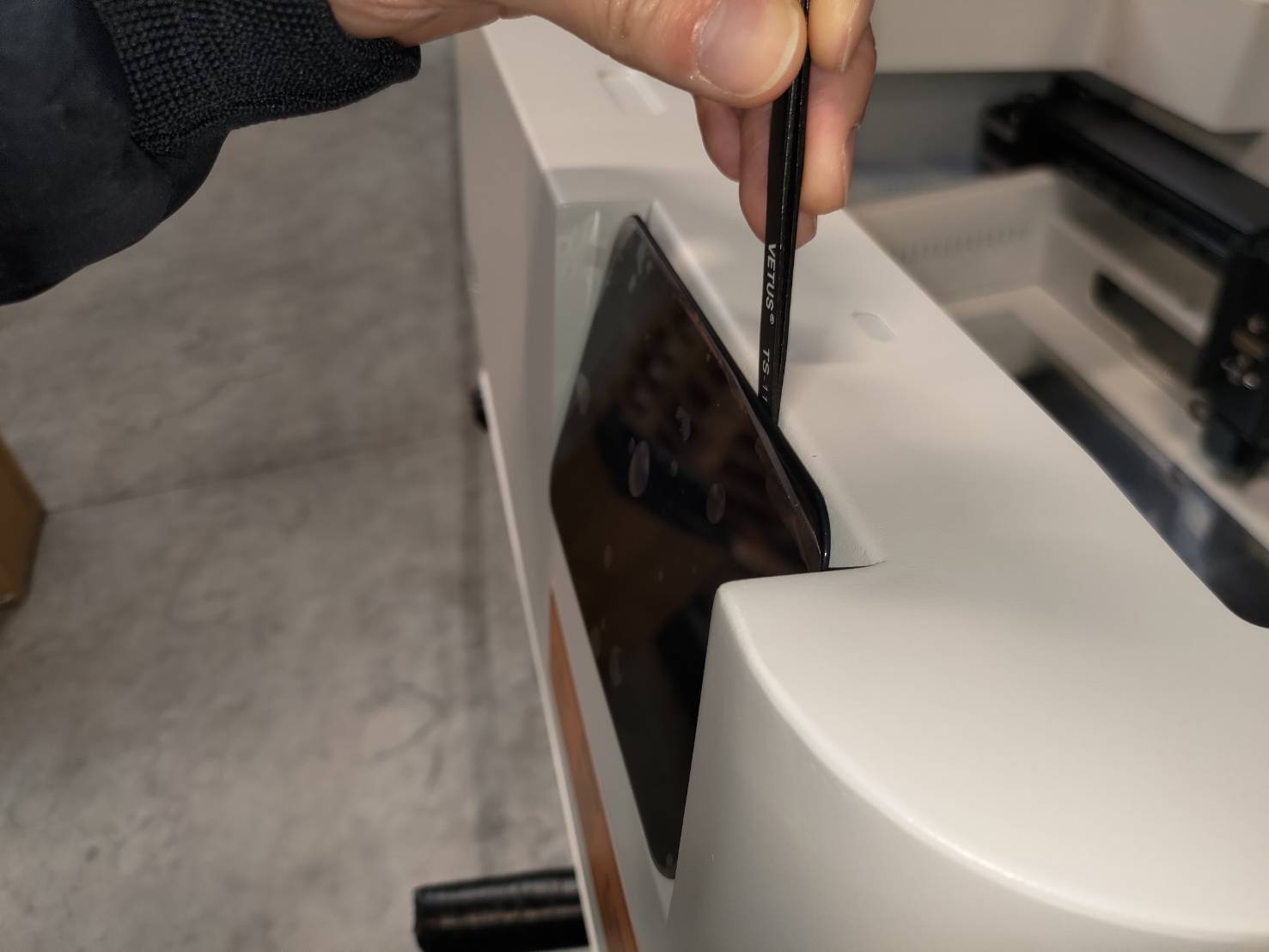

Utilice una espátula o un destornillador plano para hacer palanca y extraer la pantalla.

Paso 14

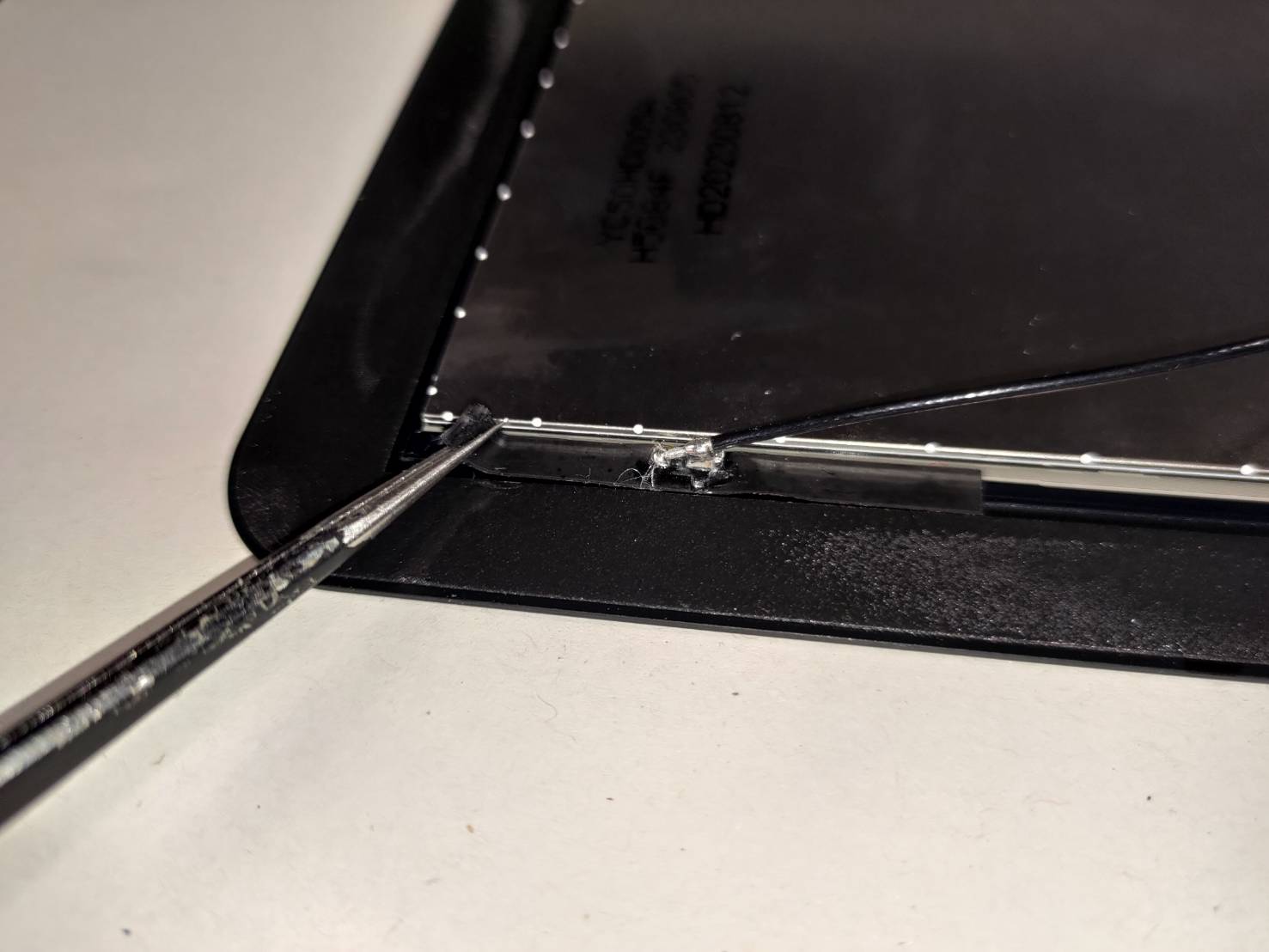

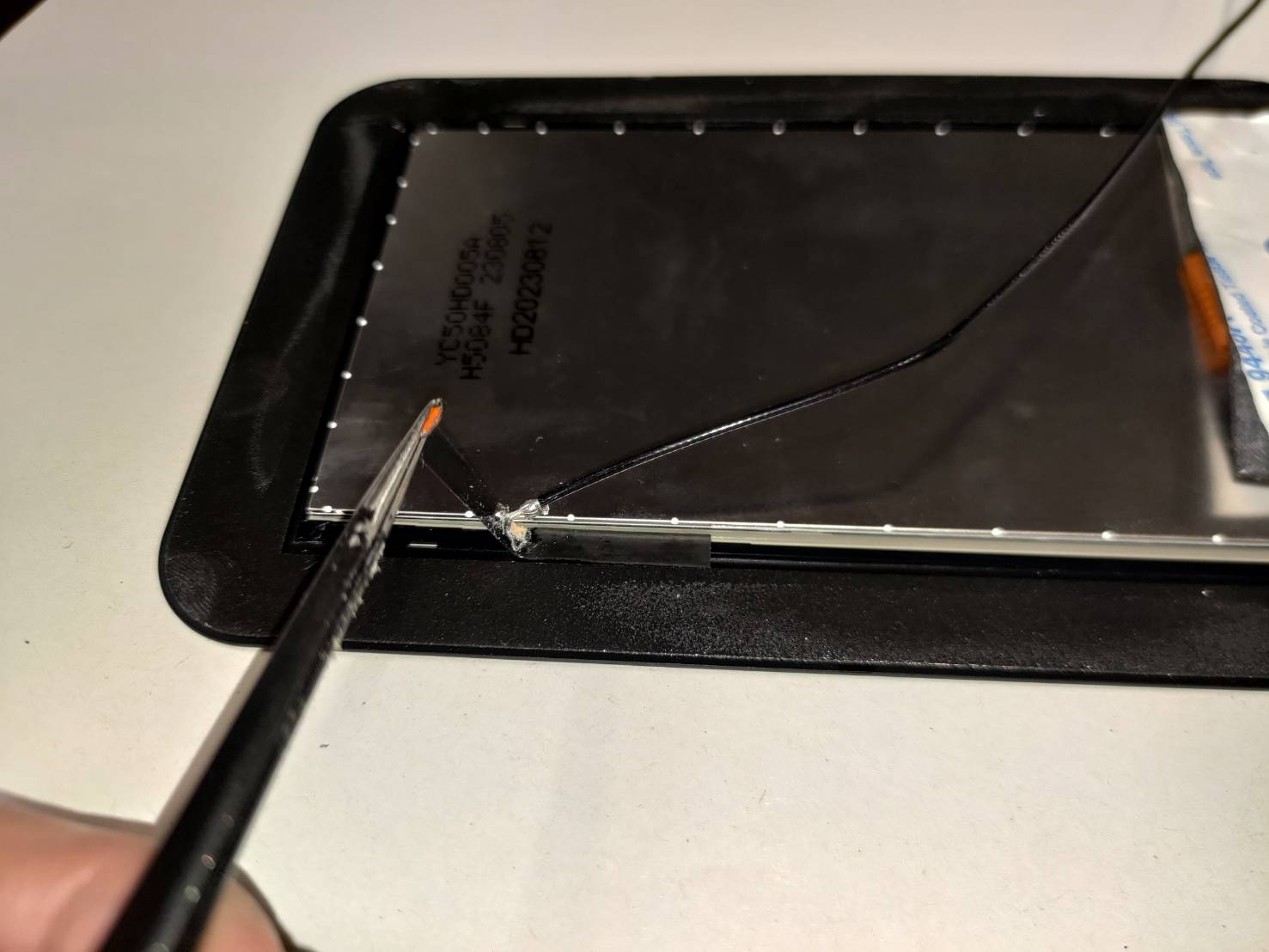

Use unas pinzas para retirar la antena Wi-Fi junto con su cinta adhesiva de la pantalla antigua y guárdela para usarla más adelante.

Paso 15

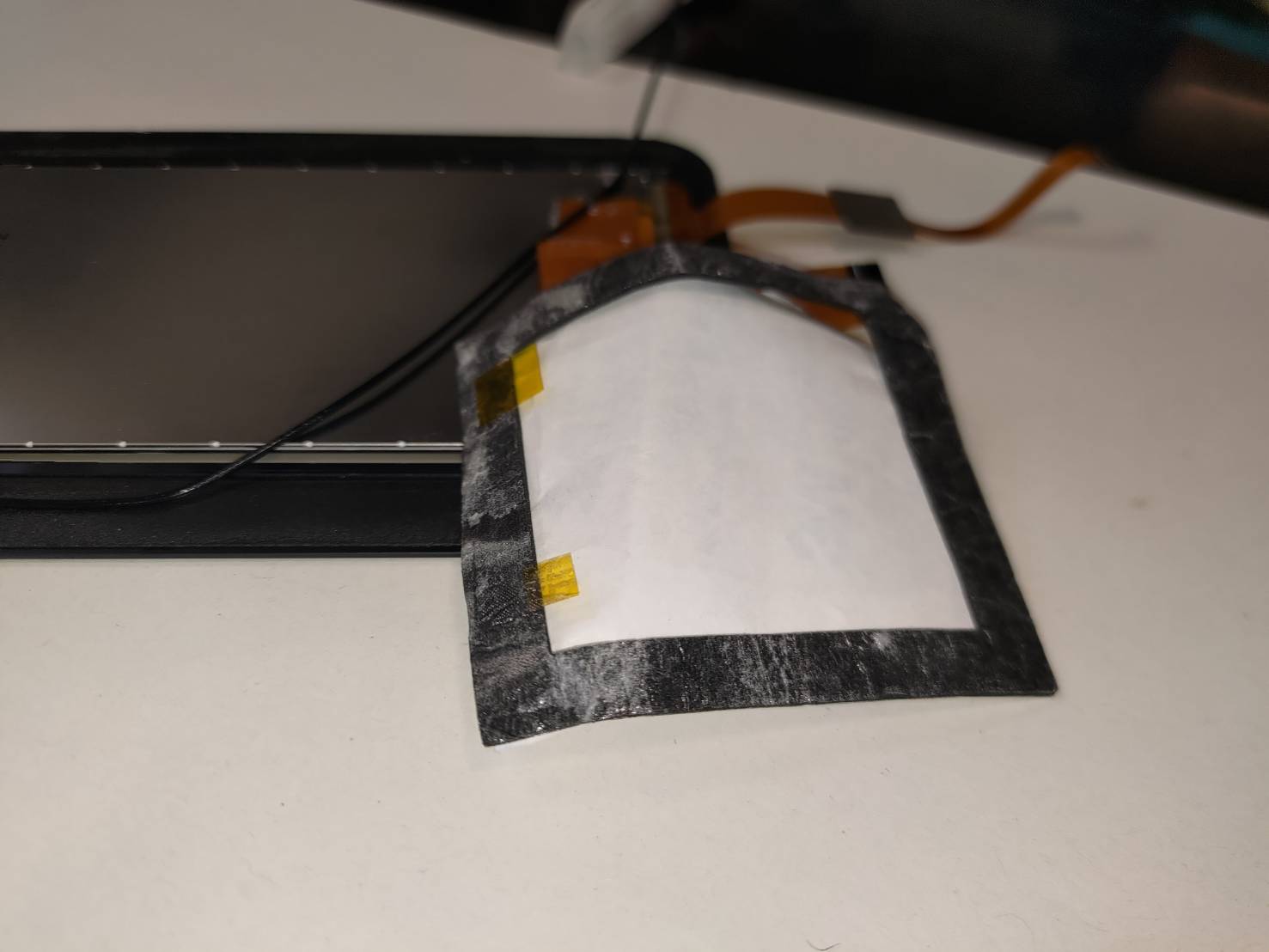

Retire la cinta de espuma 3M y guárdela para usarla más adelante
(Si la nueva pantalla viene con cinta de espuma, omita este paso).

Paso 16

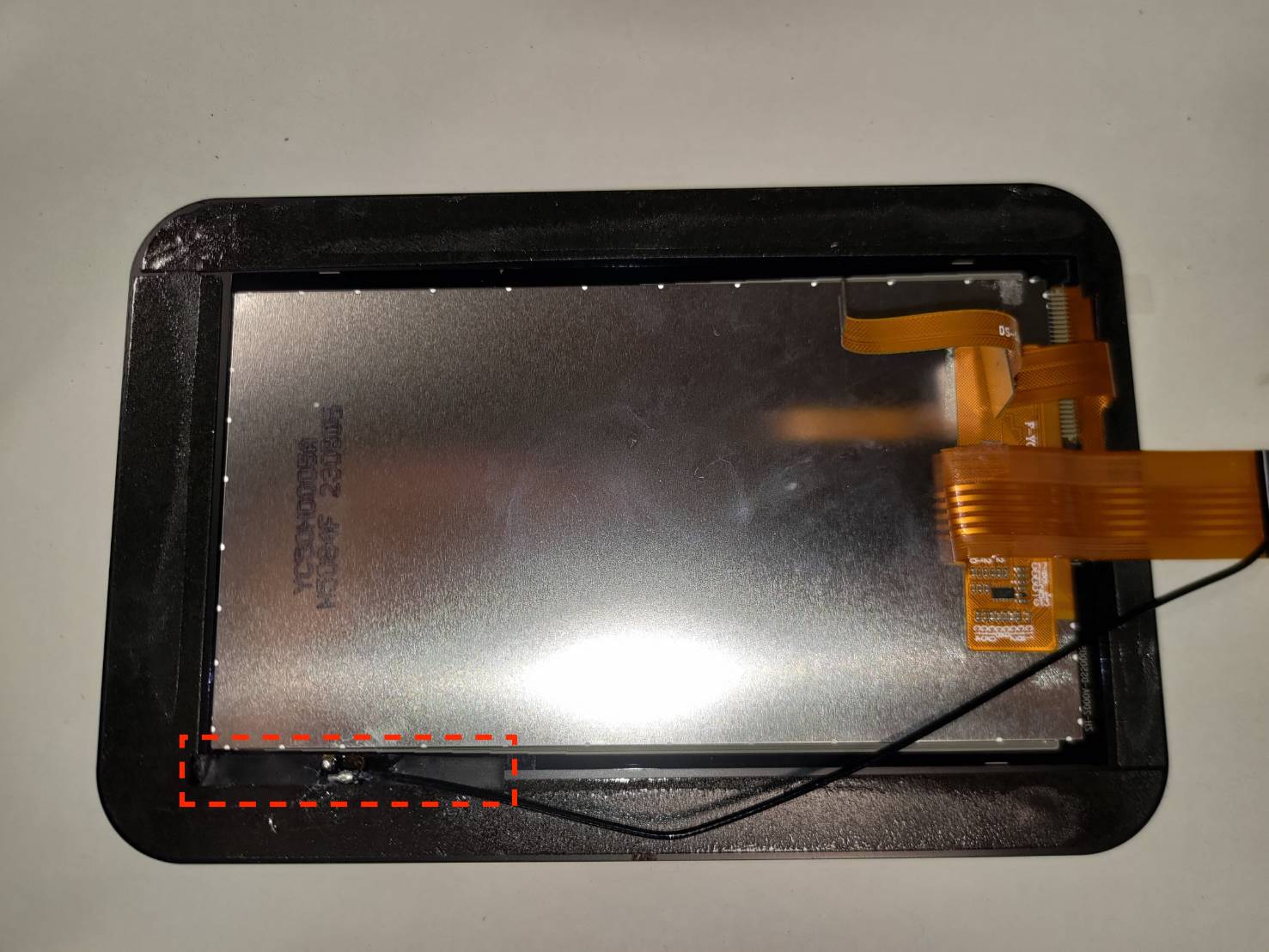

Coloque la antena Wi-Fi en la esquina inferior izquierda de la nueva pantalla.

Paso 17

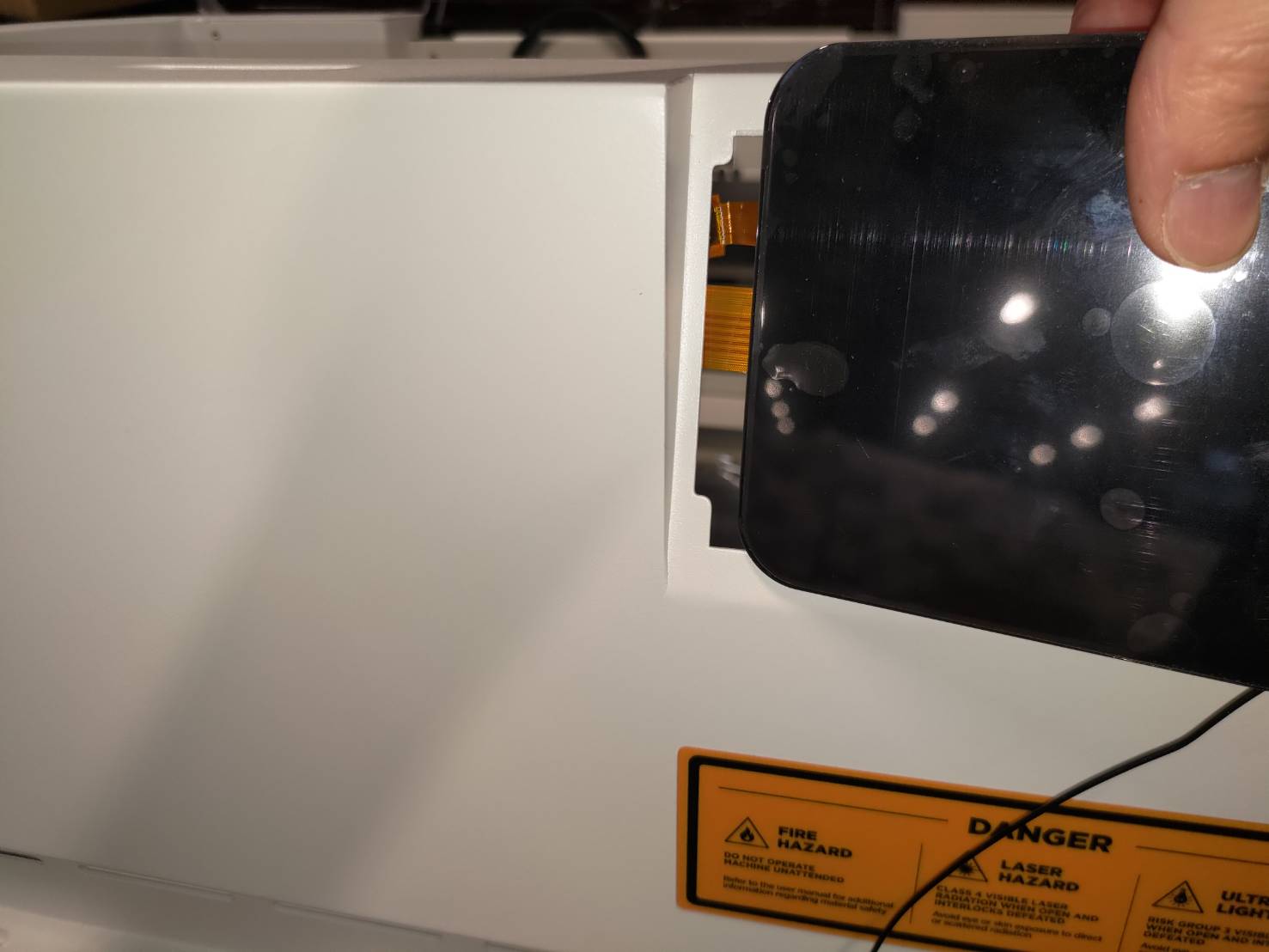

Retire la película protectora de la nueva pantalla. Colóquela en el marco.
La dirección es como se muestra en la imagen inferior, y los cables deben estar en el lado izquierdo (lado de la placa RK).

Paso 18

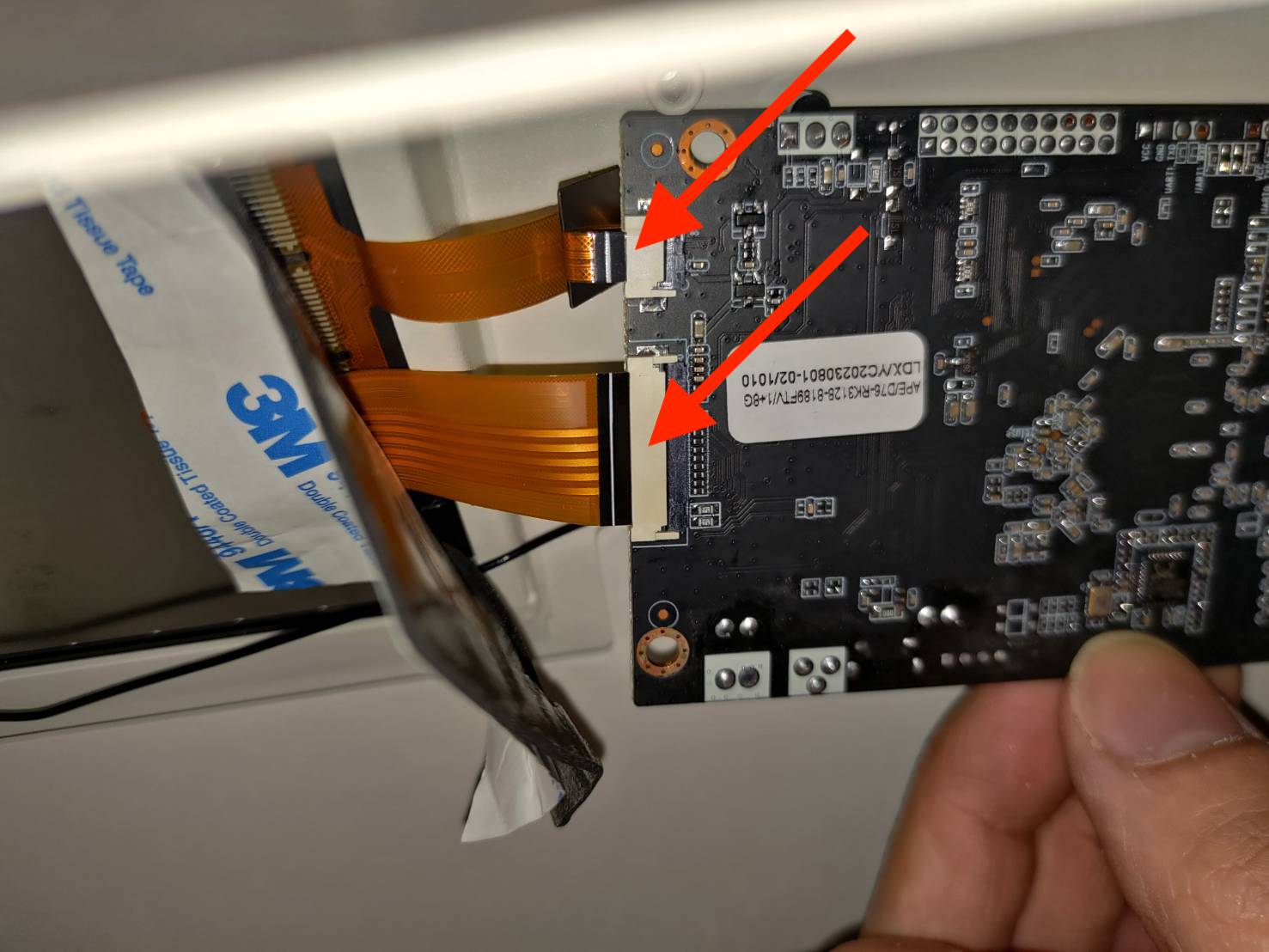

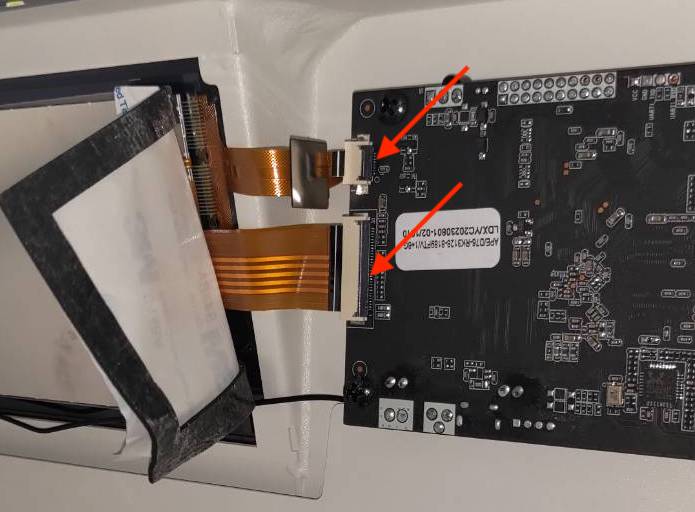

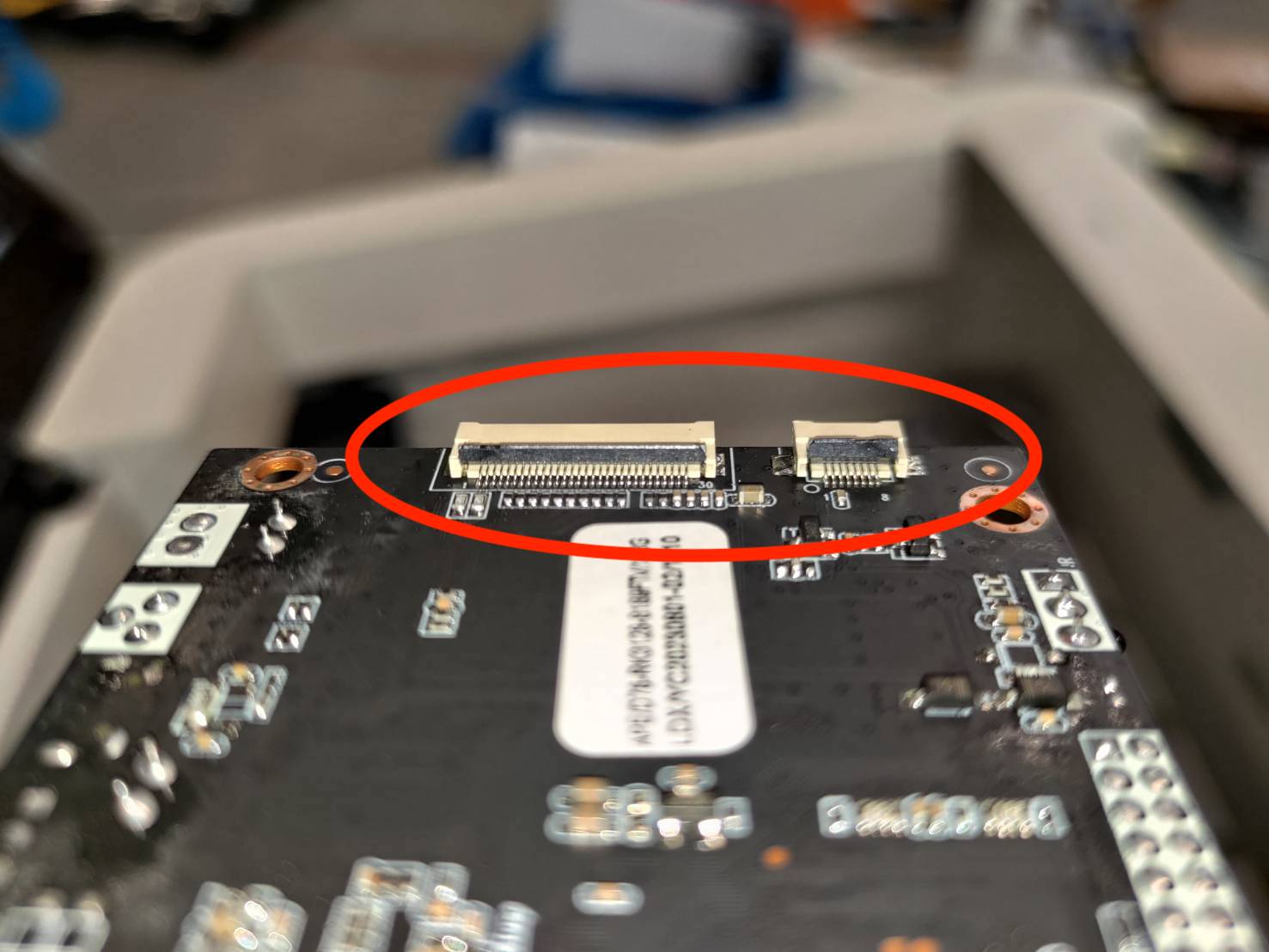

Inserte los cables planos en la nueva placa RK.
Tenga en cuenta que los conectores de la placa deben estar abiertos para poder insertar los cables.

Paso 19

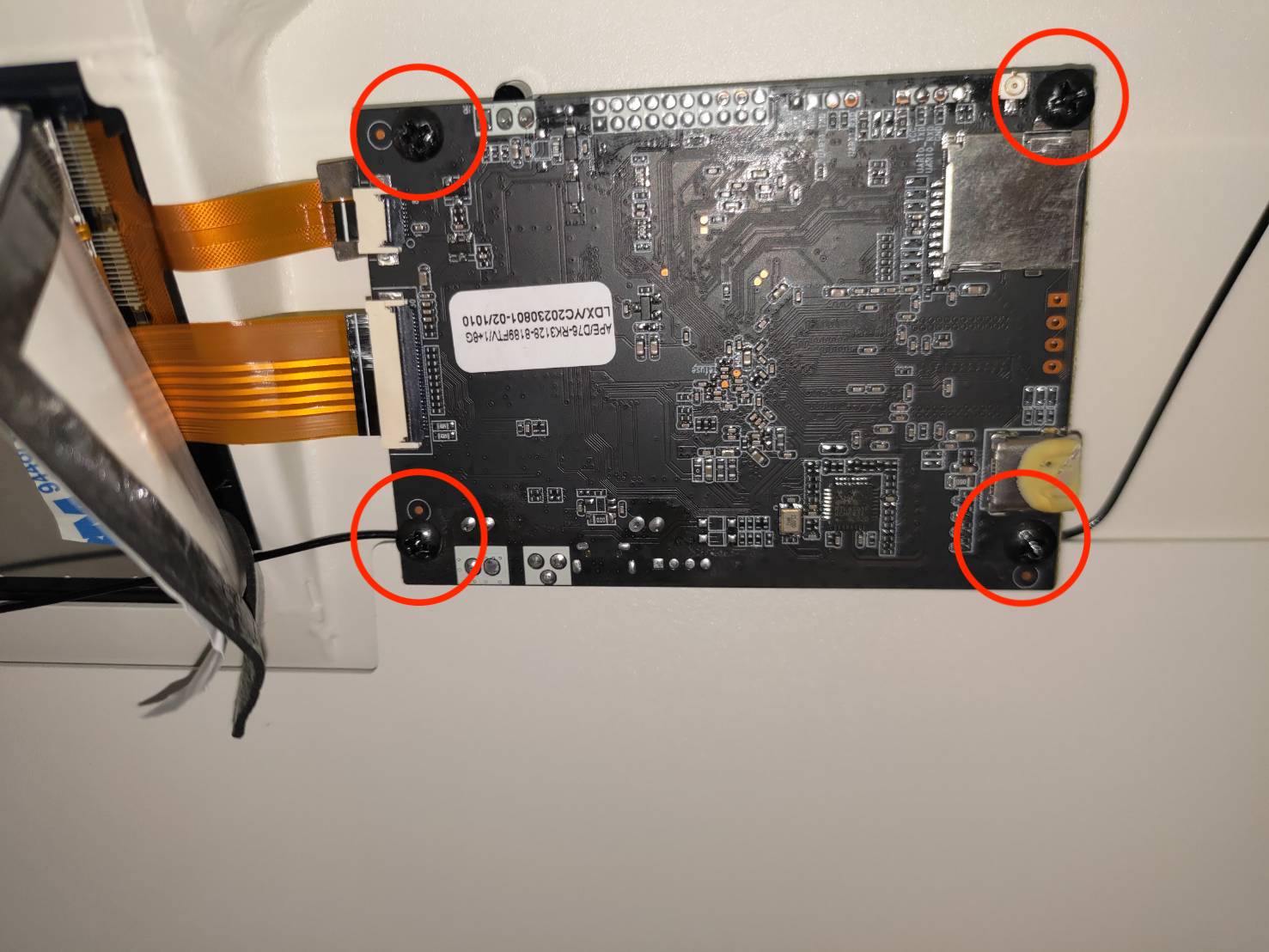

Vuelva a colocar los tornillos para fijar la nueva placa RK.

Paso 20

Conecte el cable USB-C y la antena Wi-Fi.
Asegúrese de que el cable USB-C esté orientado en la dirección original, como se muestra en la foto tomada en Paso 10.

Paso 21

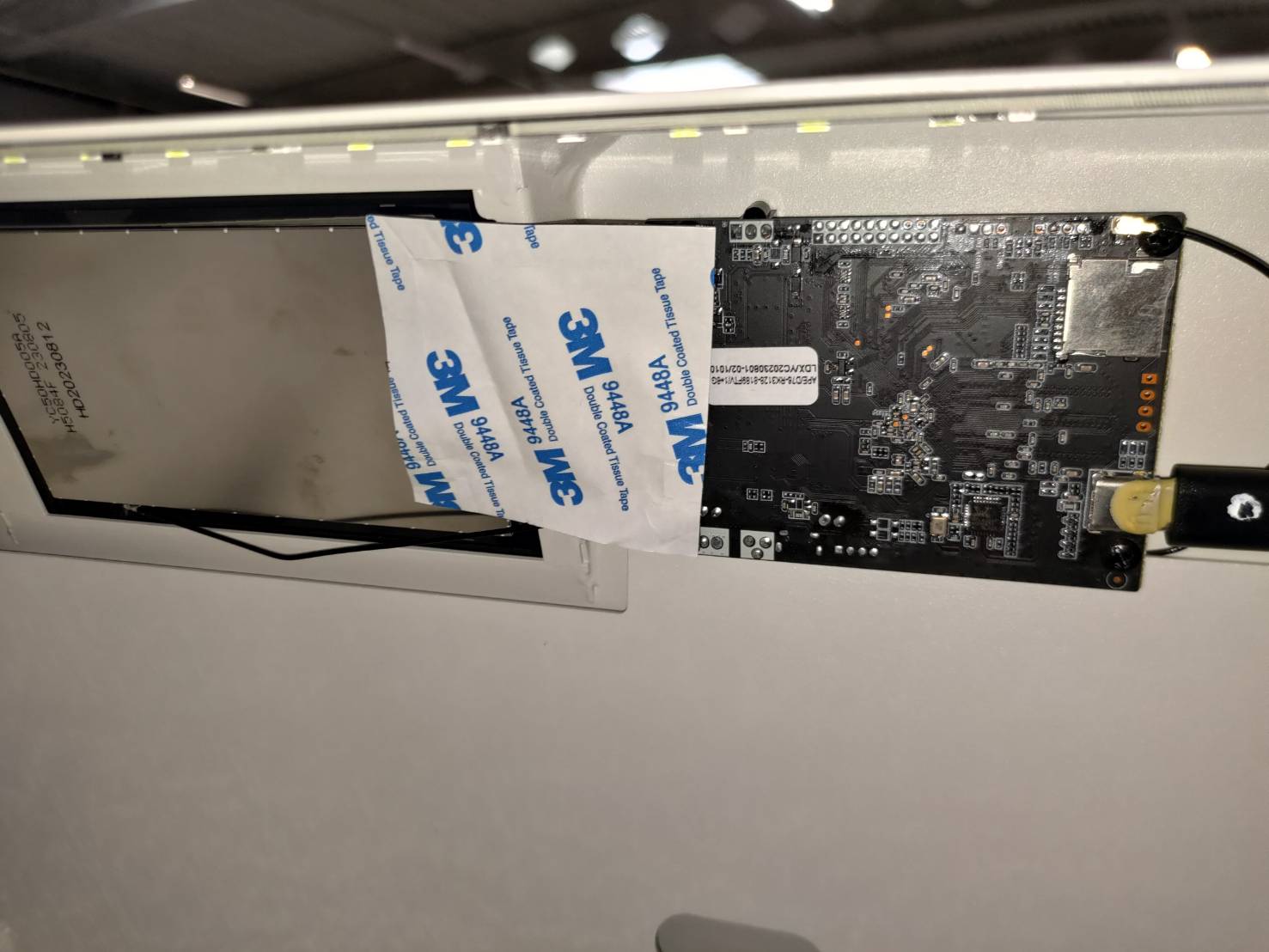

Vuelva a colocar la cinta de espuma 3M en su posición original.

Paso 22

Coloque el marco superior en su posición original.
Asegúrese de que los orificios marcados para los tornillos estén orientados hacia el área de trabajo.

Restauración del marco:

Paso 23

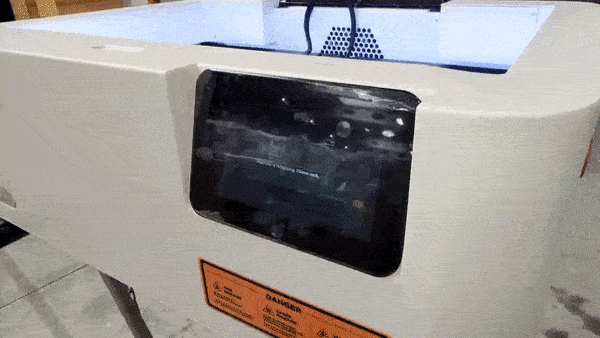

Encienda la máquina y compruebe el funcionamiento de la pantalla táctil
(Tenga cuidado de no pulsar el botón "Control")

Si la pantalla no muestra nada, vuelva a conectar los cables planos.
Paso 7 - Paso 12 >> Levante el marco y extraiga la placa RK.
Paso 18 - Paso 22 >> Vuelva a conectar el cable, reinstale la placa RK y encienda la máquina.

Si se enciende normalmente, pero la pantalla táctil no funciona, compruebe la orientación del conector USB-C. (Paso 7 & Paso 20)

Paso 24

Atornille los tornillos laterales.

Paso 25

Apague y dé la vuelta a la máquina. Atornille todos los tornillos de la parte inferior.
Tenga en cuenta que el pie y el tornillo marcados deben estar en una posición cercana a los puertos USB.

Sugerencia:
Es recomendable no apretar completamente los tornillos al principio, ya que algunos podrían estar desalineados y no poder insertarse. Por lo tanto, se aconseja apretar todos los tornillos una vez que estén todos colocados.

Paso 26

Dé la vuelta a la máquina. Mueva el soporte del módulo para comprobar si se puede mover libremente.

Si el soporte se puede mover sin problemas, el reemplazo se ha realizado con éxito.

Si el soporte está atascado o no se puede empujar completamente hacia el ventilador, proceda al Paso 27.

Paso 27

Intente aflojar el tornillo del pie de goma cercano a los puertos USB y pruebe a mover el soporte del módulo de nuevo.

#FIN
