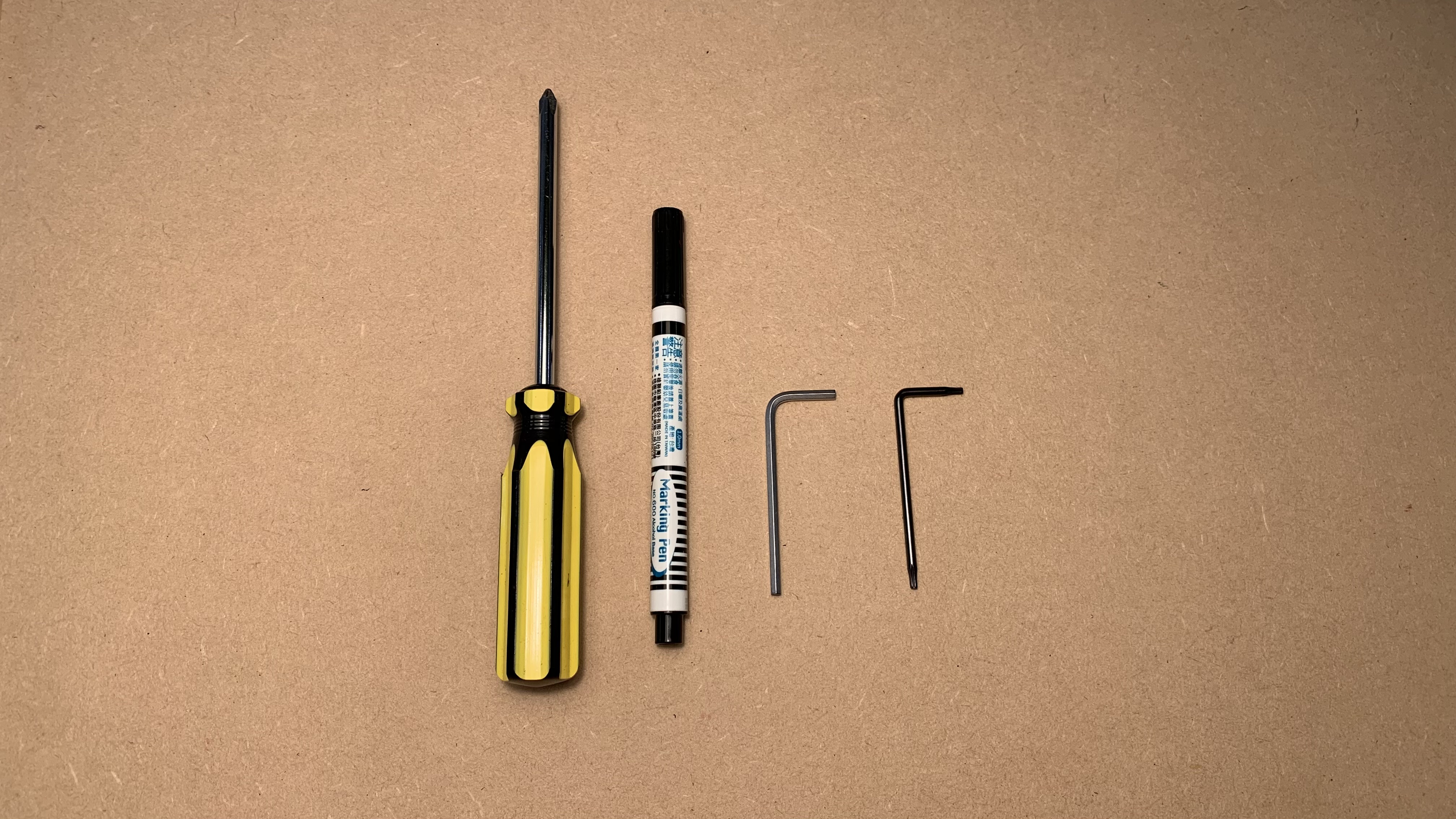

Herramientas
| 1 |
Destornillador Torx T8 Destornillador |
| 2 |
Llave Allen de 3 mm |
| 3 |
Destornillador Phillips |
| 4 | Rotulador permanente |
Paso 0 - Descargar los datos del Ador
⚠︎ Si su máquina no puede arrancar normalmente o conectarse al ordenador, por favor póngase en contacto con el servicio de atención al cliente para obtener los datos.
- Actualice el firmware a la versión 5.1.17 o superior.
- Actualice Beam Studio a la versión 2.3.1 o superior.

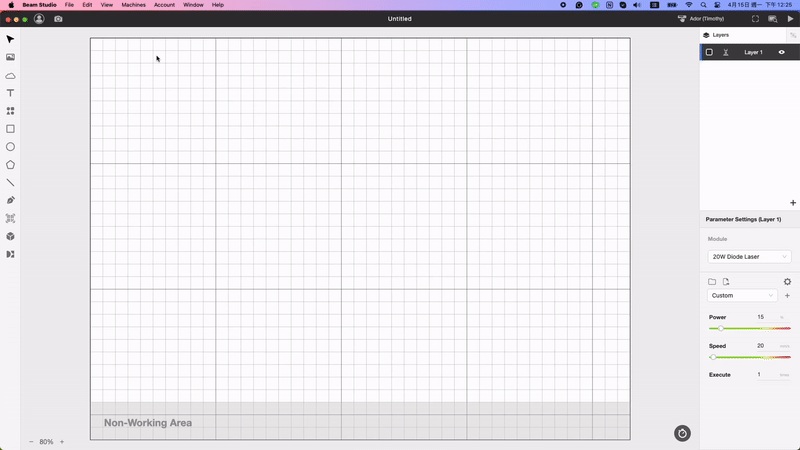

- Seleccione "Máquina → Nombre de la máquina → Datos de calibración de la cámara → Descargar datos".
El archivo descargado estará en formato .zip y se nombrará según el nombre de su máquina.
Por ejemplo, Ador (Timothy).zip.
Paso 1
Apague la máquina, desconecte el cable de alimentación y dele la vuelta.
Paso 2
Marque la pata de goma y el tornillo que están cerca del puerto USB.
El propósito de marcar es que el tornillo de esta pata es más corto que los demás y debe colocarse en la misma posición.
Paso 3
Desenrosque estos tornillos de la parte inferior.
(6 tornillos T8 y 4 tornillos hexagonales de 3 mm)
Paso 4
Dé la vuelta a la máquina y desenrosque los tornillos laterales (2 tornillos T8)
Paso 5
Marque los orificios de los tornillos en ambos lados con el bolígrafo.
El objetivo es recordar que los lados marcados quedarán orientados hacia el área de trabajo durante el montaje.
Paso 6
Desplace el soporte del módulo hacia el ventilador hasta el tope.
Paso 7
Levante el marco superior con ambas manos y colóquelo sobre los postes.
(Tenga cuidado de que los cables no queden atrapados entre los marcos).
Ejemplo de marco colocado sobre los postes:
Vídeo de ejemplo de elevación (El vídeo fue grabado dentro de la máquina):
Paso 8
Doble la cinta de espuma 3M hacia la pantalla.
Paso 9
Marque el cable USB-C.
Esto se debe a que el USB-C debe conectarse en la dirección correcta, por lo que al marcarlo se conocerá la orientación original durante el montaje. (El lado marcado debe quedar orientado hacia el área de trabajo).
Paso 10
Tome una fotografía para registrar las posiciones originales de todos los cables.
El propósito es recordar las posiciones de los cables para poder volver a conectarlos correctamente.
Paso 11
Desconecte los cables planos, el USB-C y la antena Wi-Fi.
Tenga en cuenta que los cables planos tienen clips de bloqueo. Abra estos clips para retirar los cables planos.
Ubicaciones del conector USB-C y la antena Wi-Fi:
Todo retirado:
Paso 12
Desatornille estos tornillos Phillips para extraer la placa RK.
Paso 13
Inserte los cables planos en la nueva placa RK.
Tenga en cuenta que los conectores de la placa deben estar abiertos para poder insertar los cables.
Paso 14
Vuelva a atornillar los tornillos para fijar la nueva placa RK.
Paso 15
Conecte el cable USB-C y la antena Wi-Fi.
Asegúrese de que el conector USB-C esté orientado en la dirección original, como se muestra en la foto tomada en Paso 10.
Paso 16
Vuelva a colocar la cinta de espuma 3M en su posición original.
Paso 17
Vuelva a colocar el marco superior en su posición.
Asegúrese de que los orificios de los tornillos marcados estén orientados hacia el área de trabajo.
Restauración del marco:
Paso 18
Encienda la máquina y pruebe la función táctil.
(Tenga cuidado de no pulsar el botón "Control")
|
Paso 19
Atornille los tornillos laterales.
Paso 20
Apague y dé la vuelta a la máquina. Atornille todos los tornillos de la parte inferior.
Tenga en cuenta que el pie y el tornillo marcados deben estar en una posición cercana a los puertos USB.
Sugerencia:
Es recomendable no apretar completamente los tornillos al principio, ya que algunos podrían quedar desalineados e impedir la colocación de otros. Por lo tanto, se aconseja apretar todos los tornillos una vez que estén todos colocados.
Paso 21
Dé la vuelta a la máquina. Mueva el soporte del módulo para comprobar si se puede mover libremente.
|
|
Paso 22
Intente aflojar el tornillo del pie de goma cercano a los puertos USB y vuelva a intentar mover el asiento del módulo.
Paso 23 - Encienda la máquina y cargue los datos

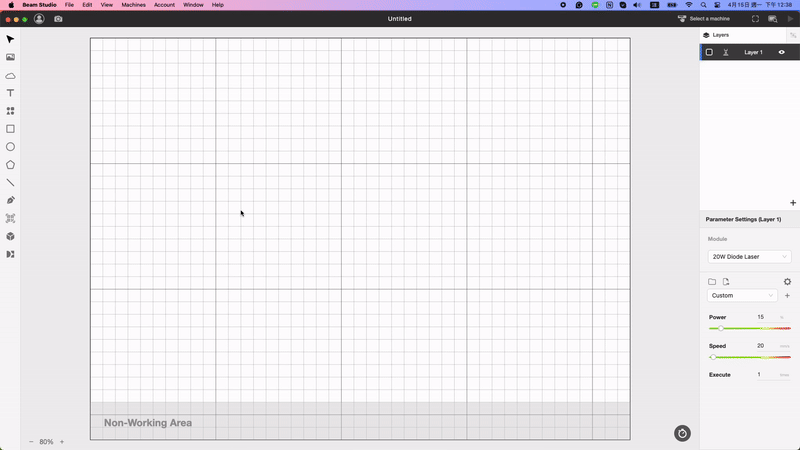

Ejecute Beam Studio versión 2.3.1 o superior y seleccione "Máquina → Nombre de la máquina → Datos de calibración de la cámara → Cargar datos → Elija el archivo descargado en el Paso 0."
Paso 24 - Calibrar la cámara
Por favor, calibre la cámara de nuevo para obtener una vista previa correcta.
#FIN
