Ador - Reemplazo de la cubierta de la puerta

Herramientas

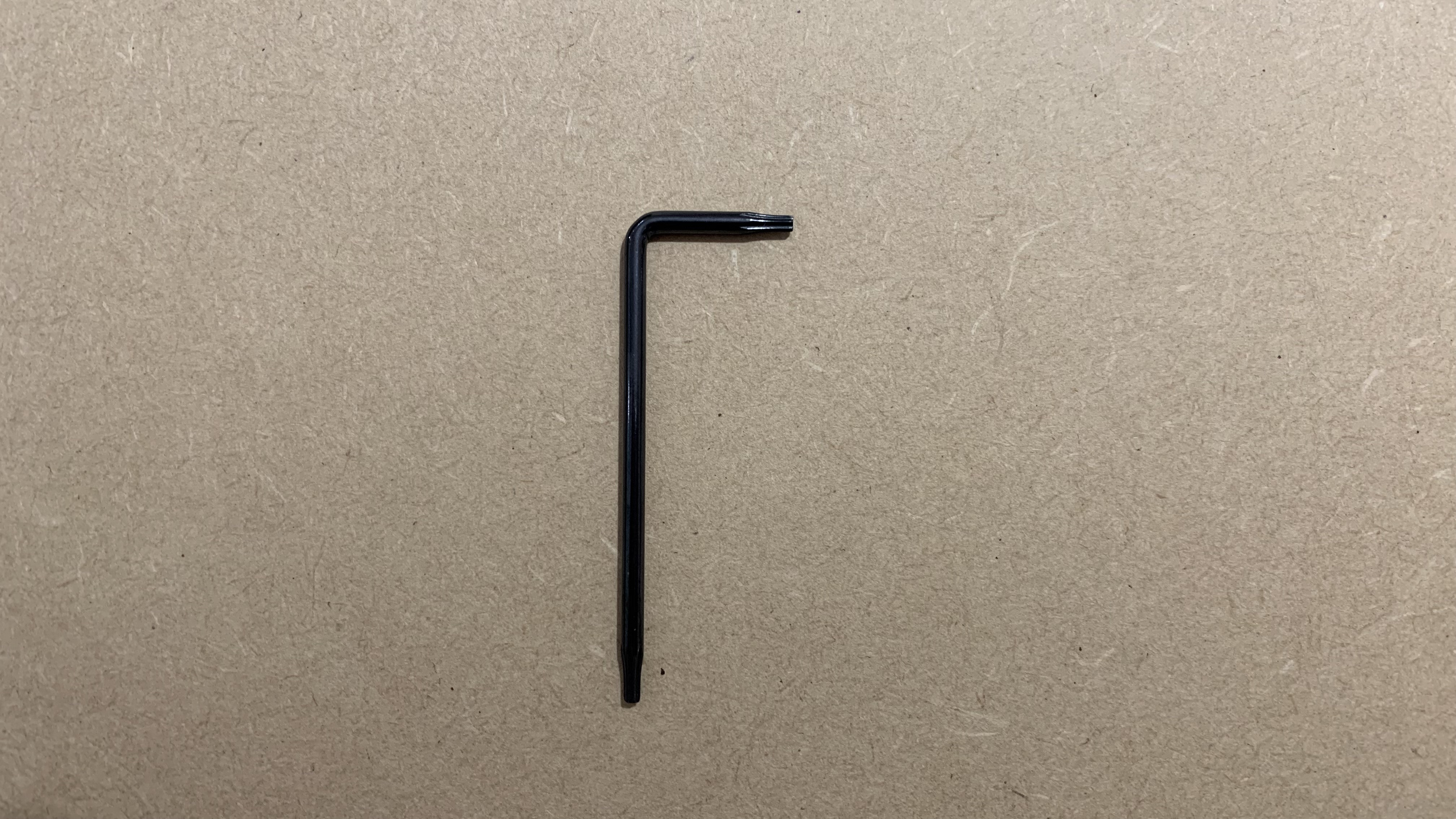

1. Destornillador Torx T8

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

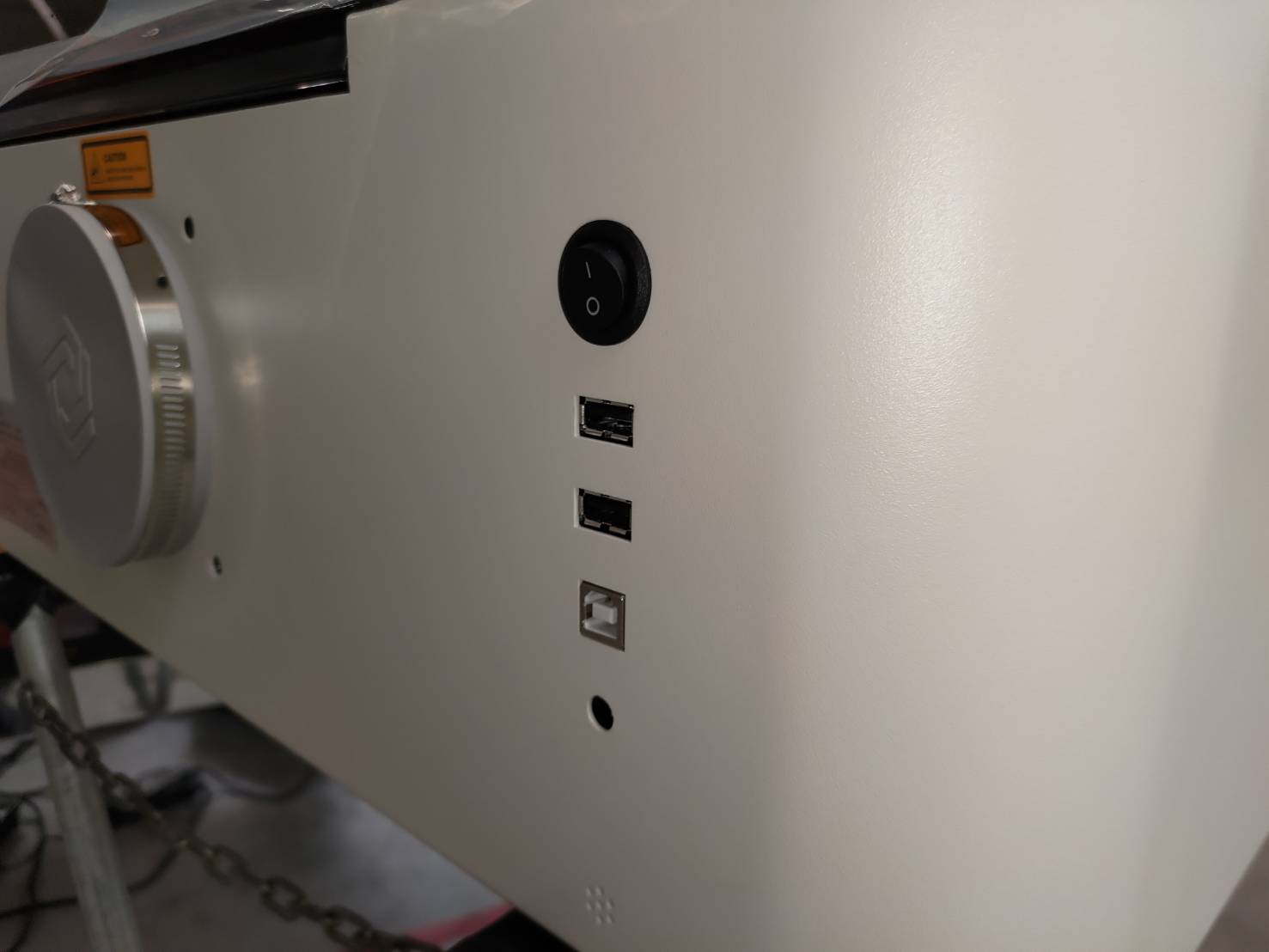

Utilice un destornillador Torx T8 para retirar los 8 tornillos de la parte trasera del chasis para aflojar la chapa metálica y la cubierta de la puerta (la chapa metálica y la cubierta de la puerta están unidas entre sí)

Paso 3

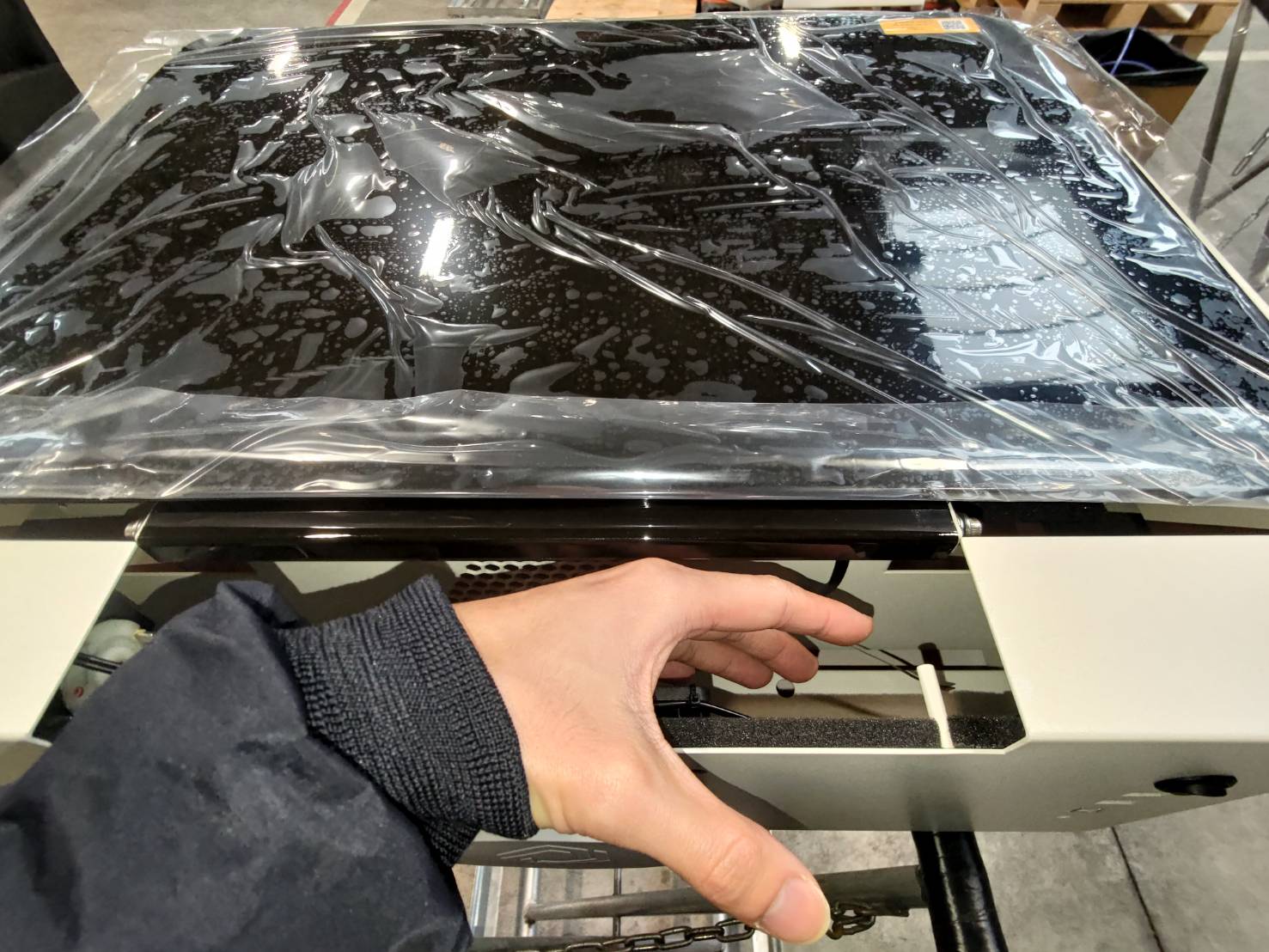

Primero, empuje la chapa metálica y la cubierta de la puerta hacia adelante o tire ligeramente hacia atrás para crear espacio para las manos, como se muestra en el vídeo.

Paso 4

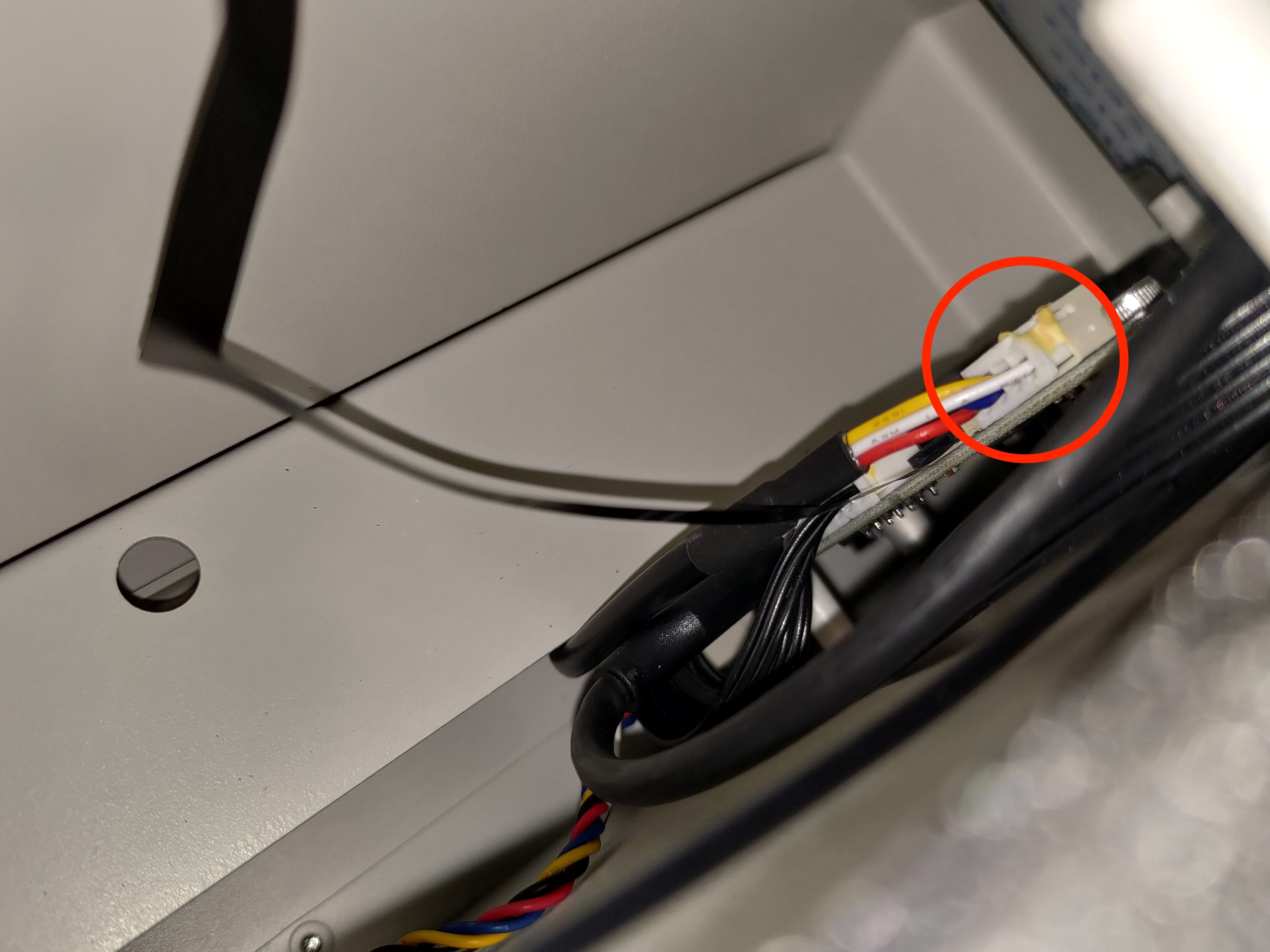

Desconecte el cable del motor como se muestra en la imagen.
(El objetivo es facilitar la extracción del cable de la cámara)

Paso 5

Retire el cable de la cámara abriendo primero el clip y luego extrayendo el cable.

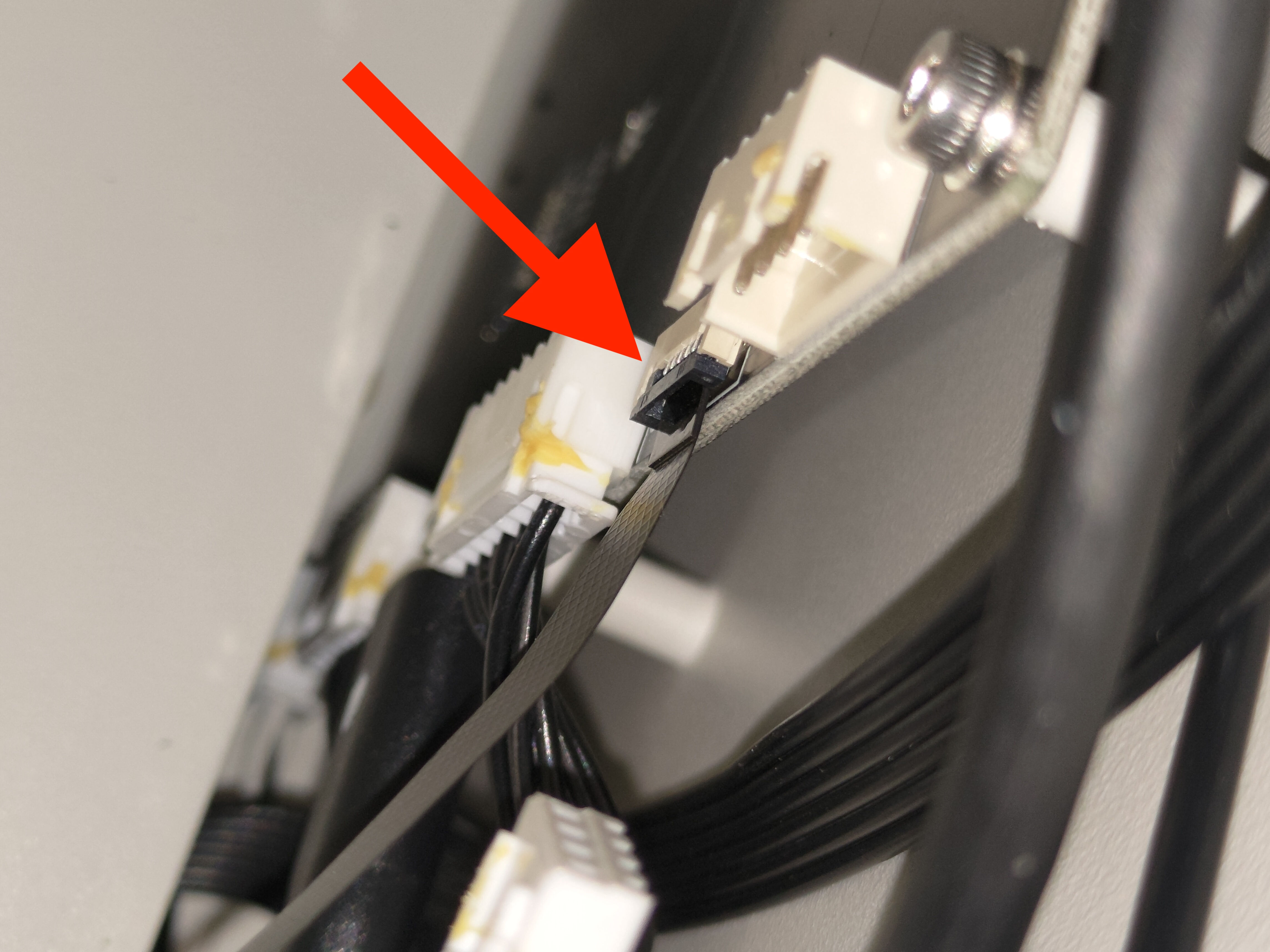

Clip cerrado

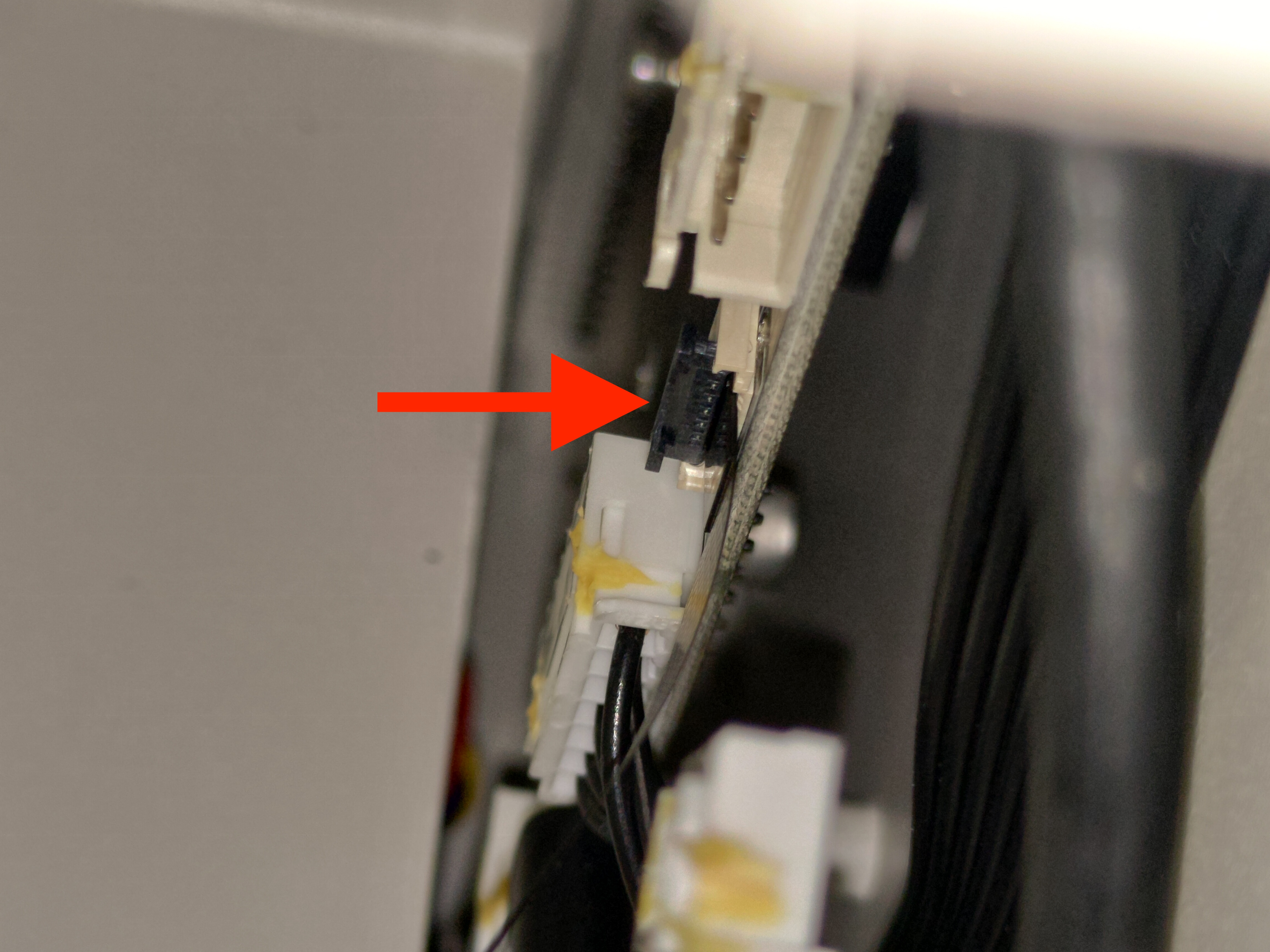

Clip abierto

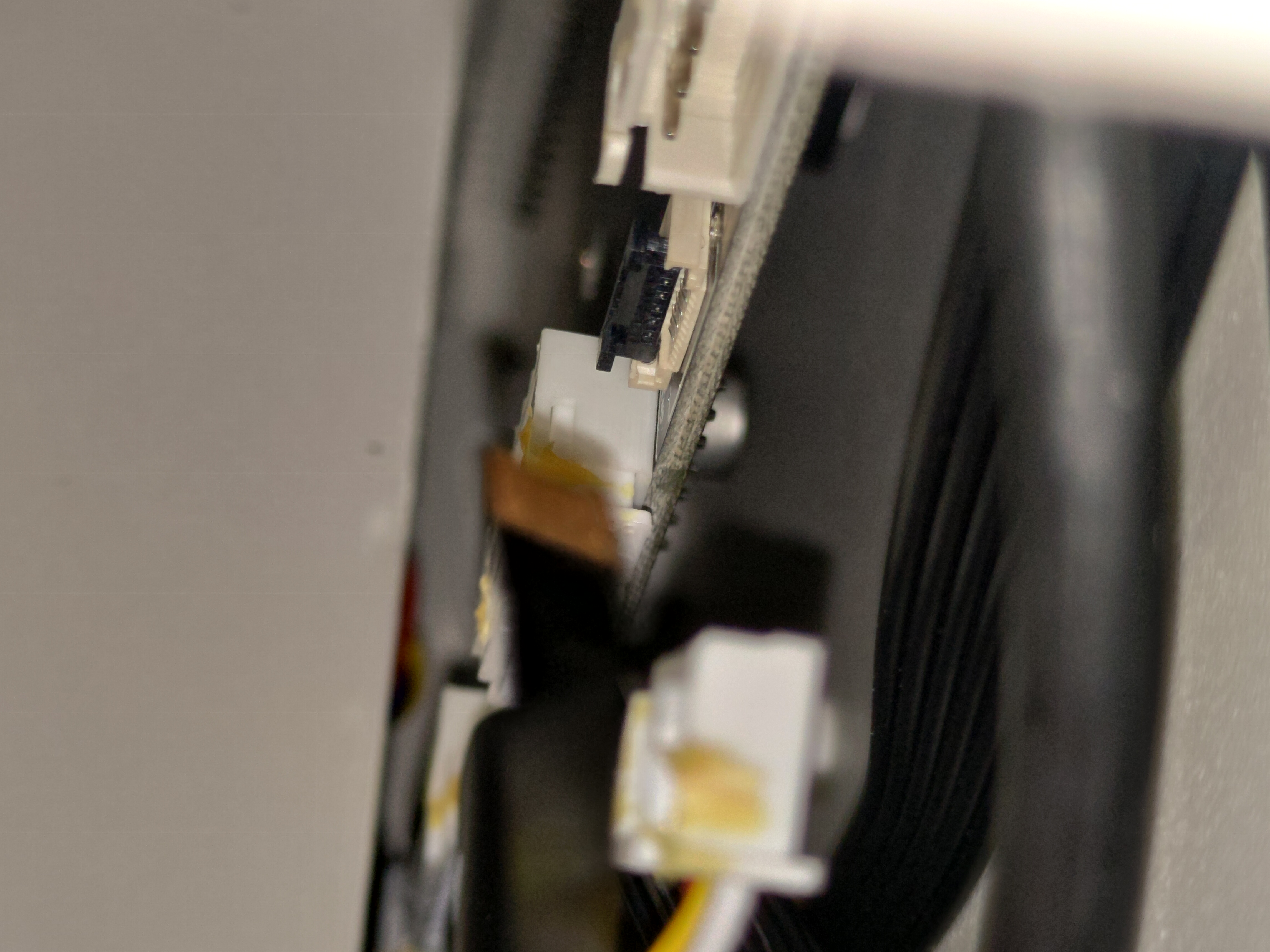

Cable de la cámara extraído

Paso 6

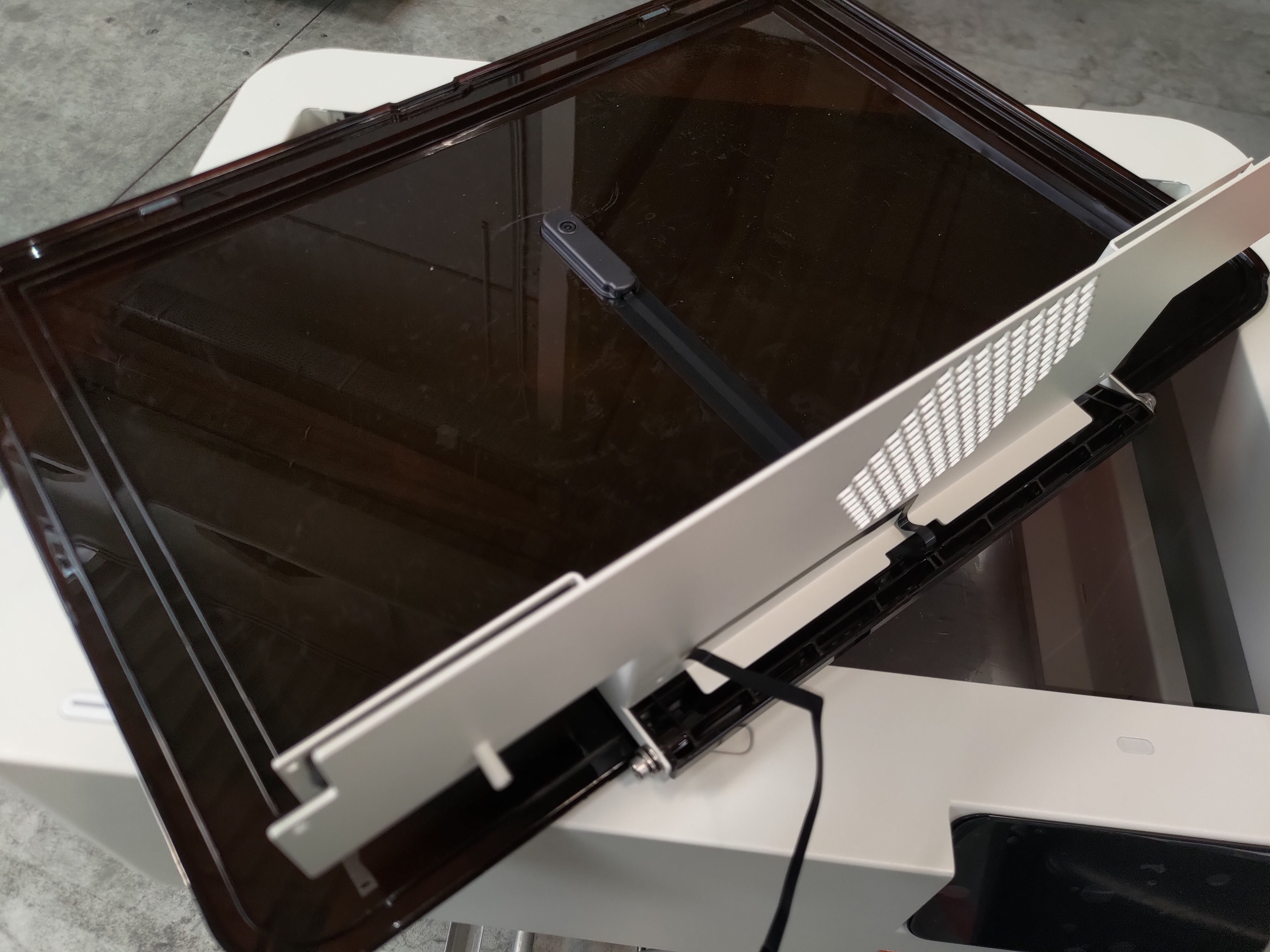

Ahora se pueden retirar completamente la cubierta de la puerta y la chapa metálica.

Paso 7

Coloque la nueva cubierta de la puerta en la máquina, dejando espacio suficiente para que pueda introducir la mano en el interior.

Paso 8

Vuelva a insertar el cable de la cámara en la placa y asegúrese de cerrar el clip.
Tenga en cuenta que el lado metálico del cable debe estar orientado hacia la placa base o hacia usted.

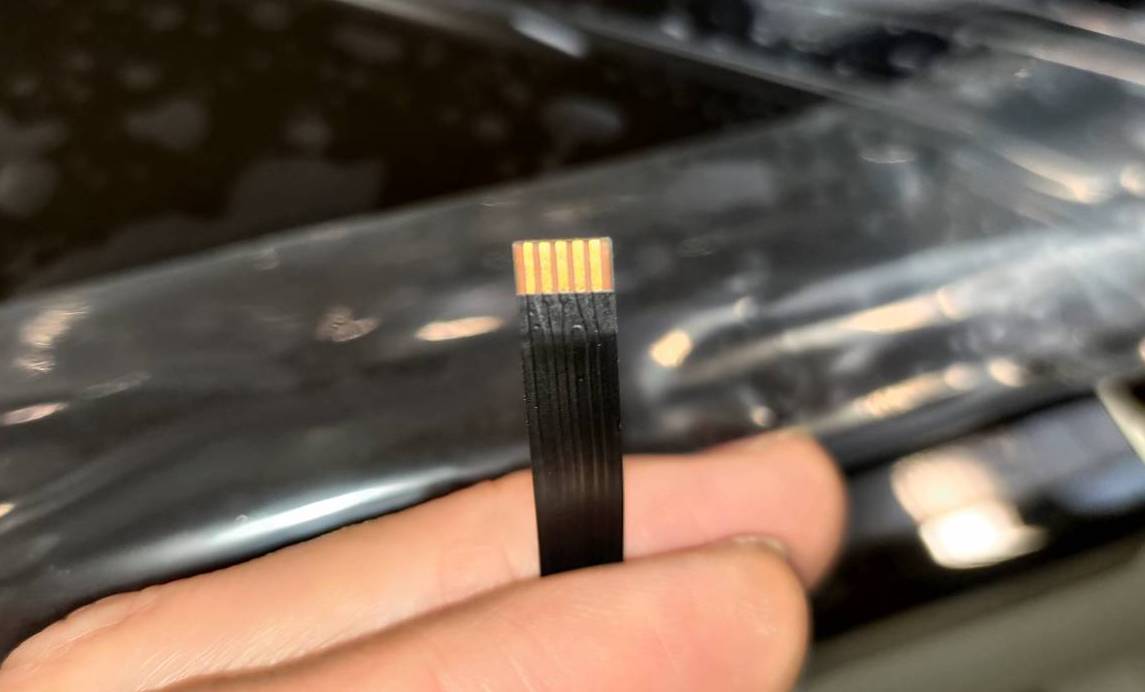

El lado metálico del cable

El lado metálico debe estar orientado hacia la placa o hacia usted

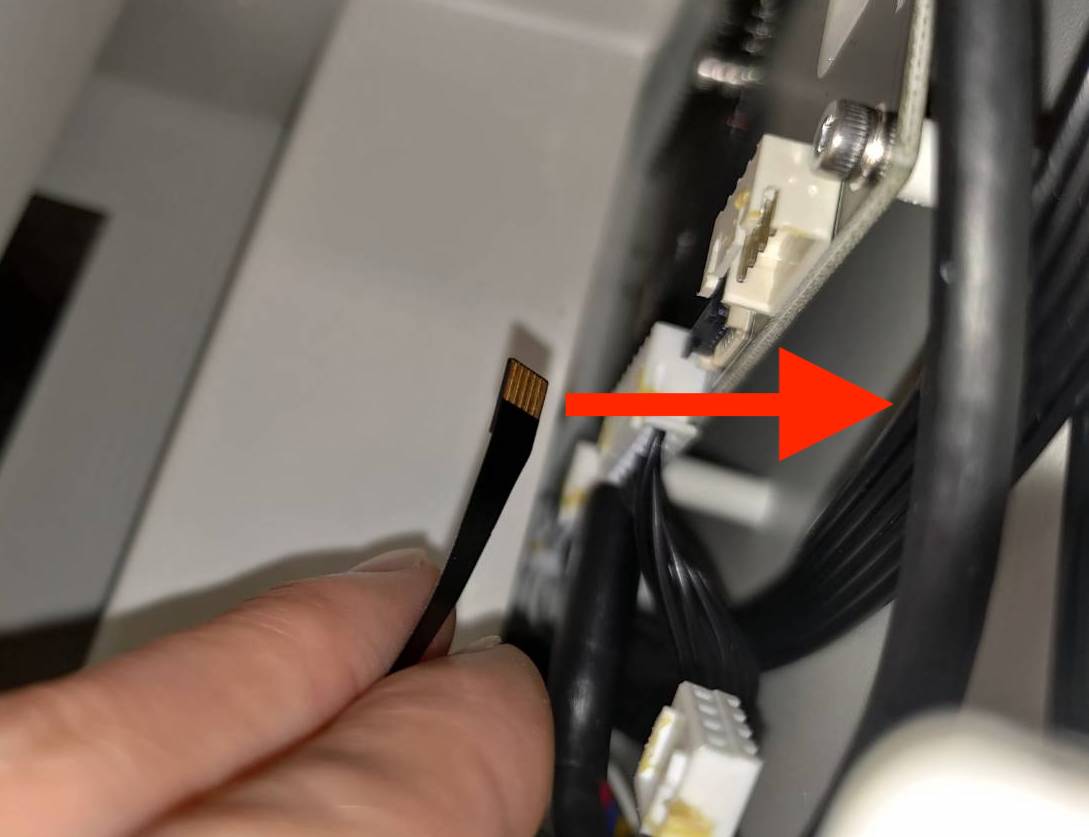

Inserte el cable

Cierre el clip

Paso 9

Conecte el cable del motor.

Paso 10

Empuje la cubierta de la puerta y la chapa metálica hacia el ventilador hasta el tope y atornille los 8 tornillos.

Paso 11

Si ha completado los pasos anteriores, significa que el reemplazo se ha realizado correctamente.

No obstante, durante el proceso se ha cambiado la cámara, por lo que antes de utilizar la máquina, realice una calibración de la cámara.
Consulte la página: Calibración de la cámara
