Ador - Guía de instalación de la arandela del eje Y

Herramientas:

• Destornillador Phillips (fino y largo)
• Cinta adhesiva de doble cara fuerte
• Cinta adhesiva normal

Paso 1:

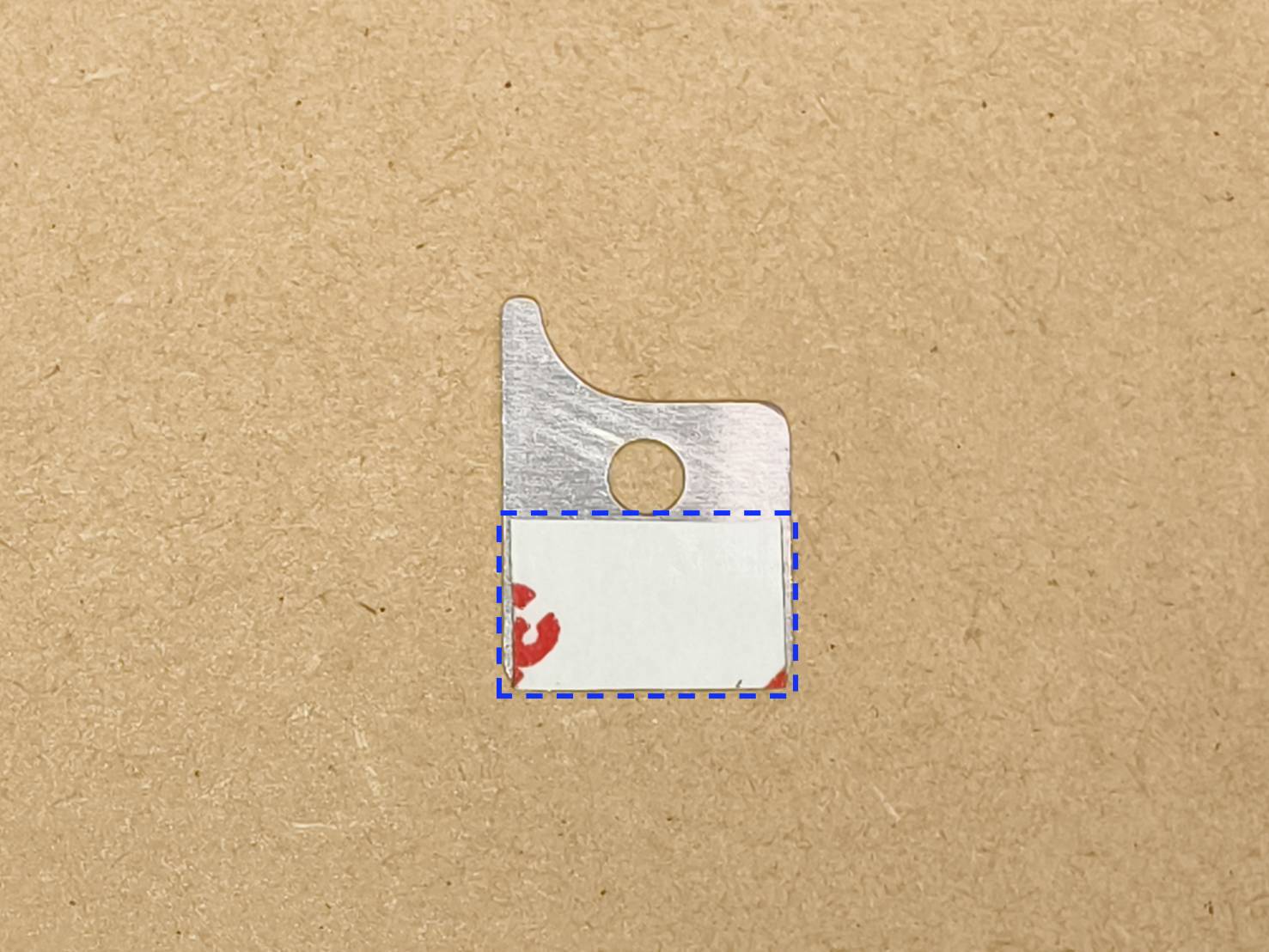

Aplique la cinta adhesiva de doble cara en la arandela. Asegúrese de que la cinta se coloque en el mismo lado que se muestra en la imagen.

Paso 2:

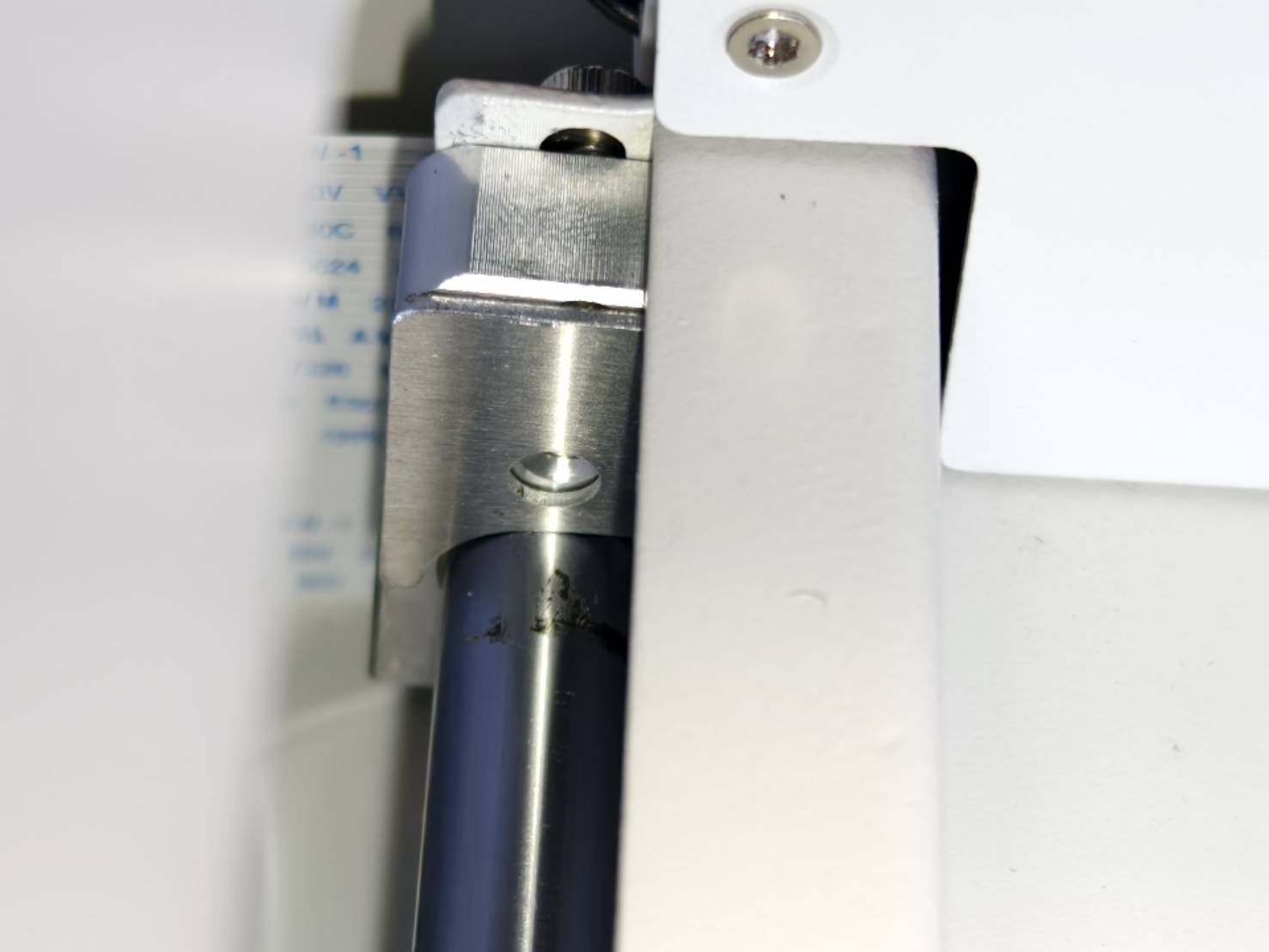

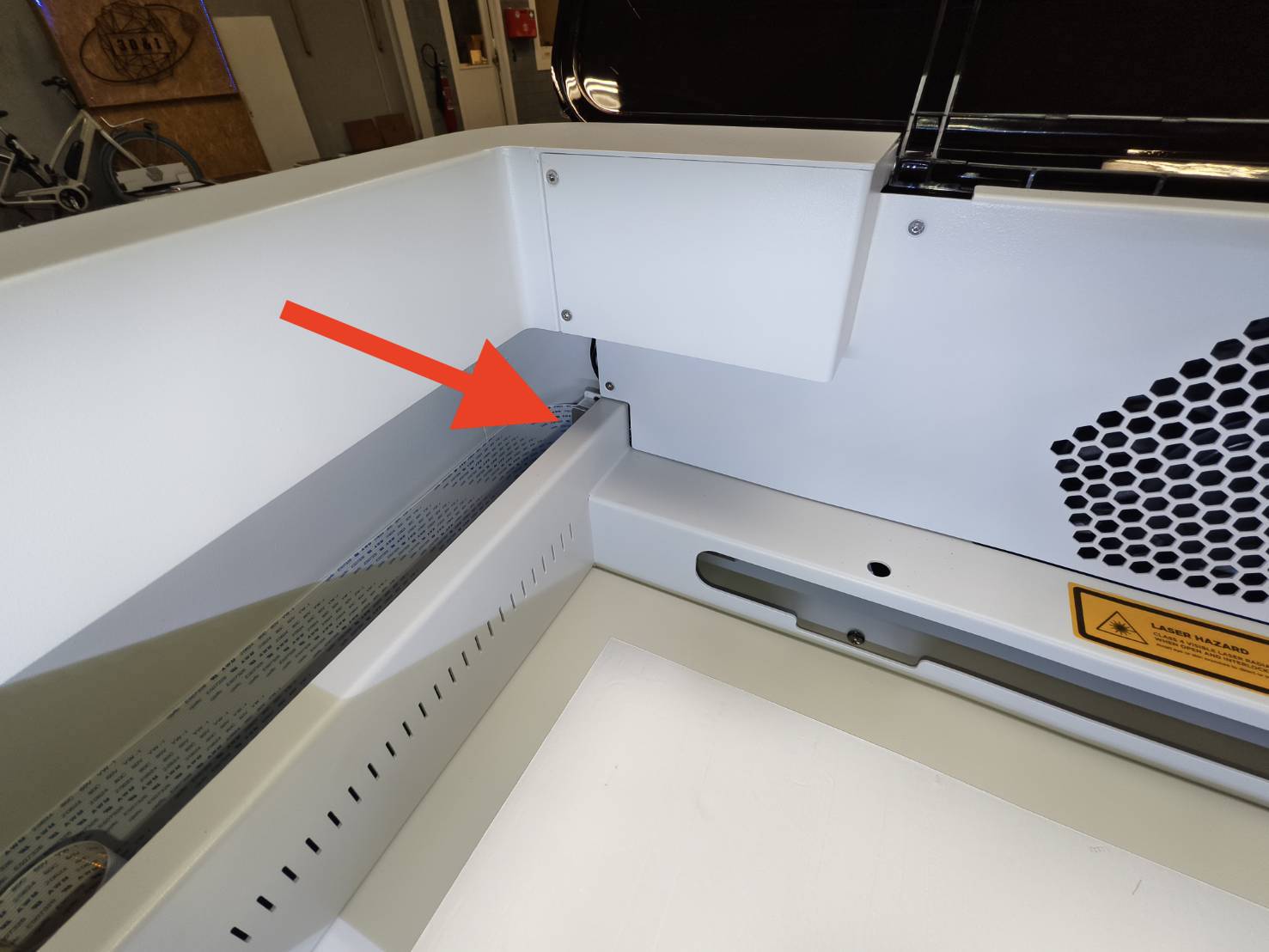

Retire el protector de la cinta adhesiva de doble cara y colóquela en el punto de contacto del interruptor de fin de carrera del eje Y. (En la parte superior izquierda de la máquina).

Paso 3:

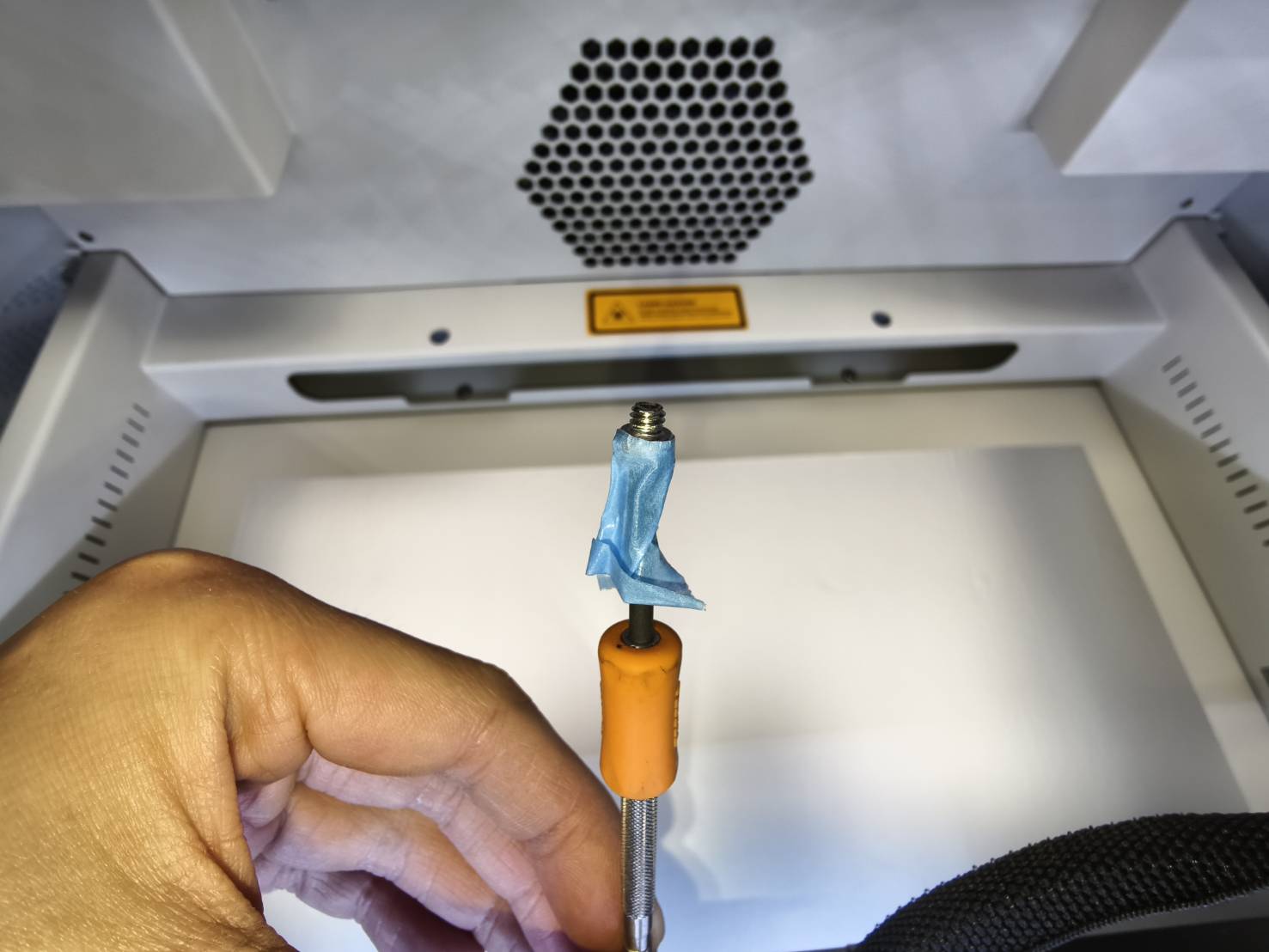

Fije el tornillo en el controlador utilizando cinta adhesiva normal.
(El objetivo es facilitar el apriete del tornillo).

Paso 4:

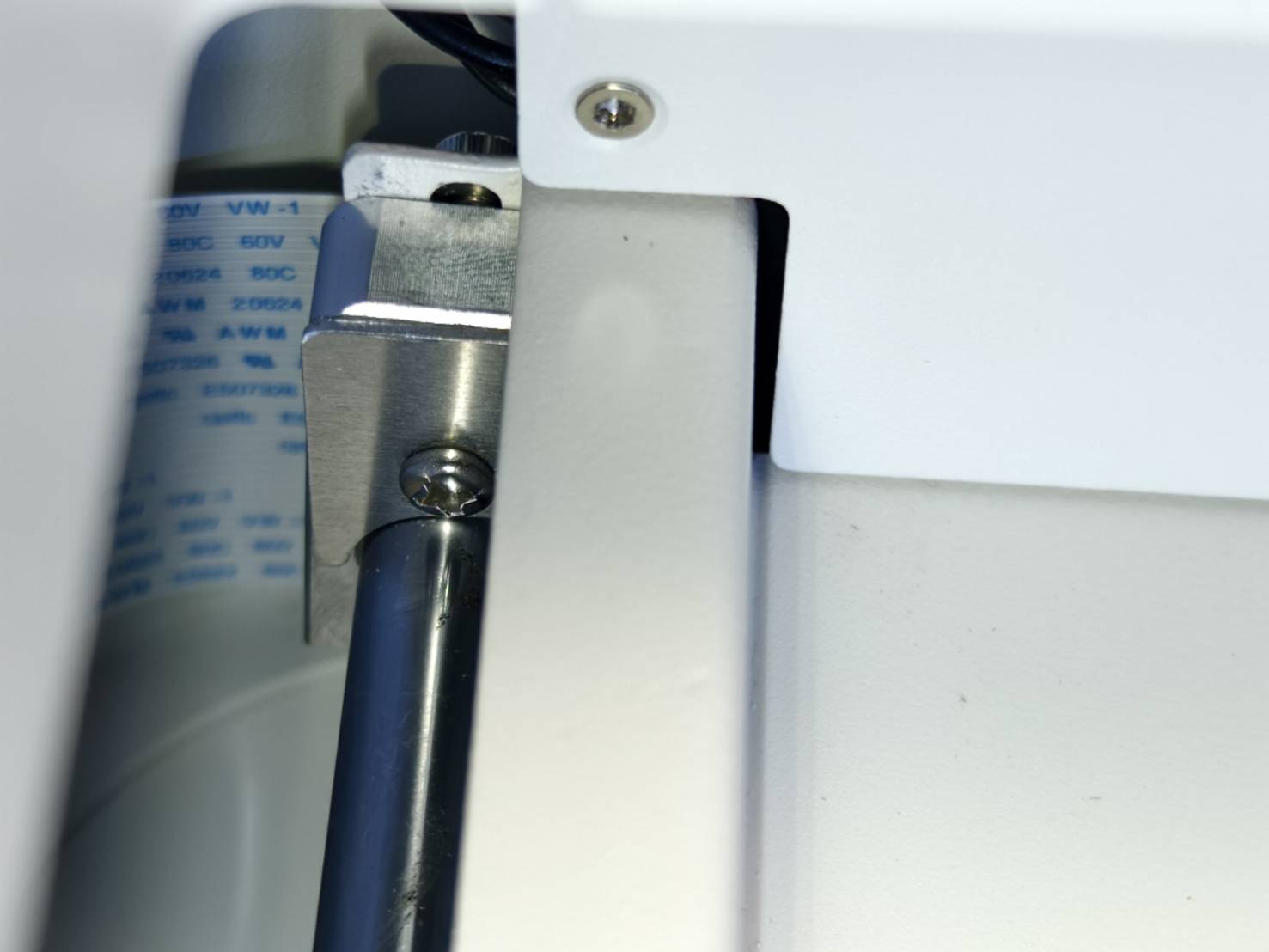

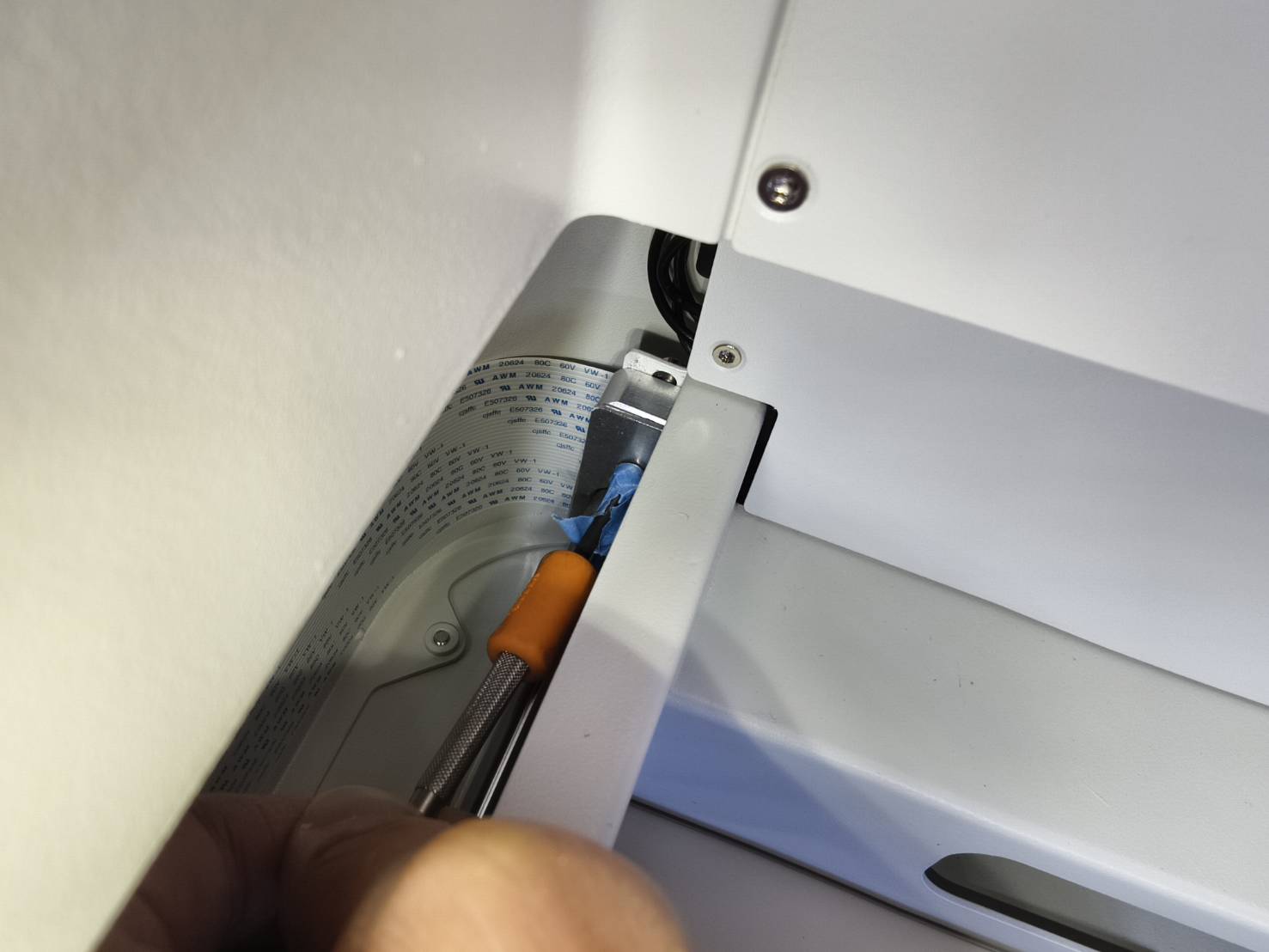

Apriete el tornillo.

Paso 5:

Finalizado.
