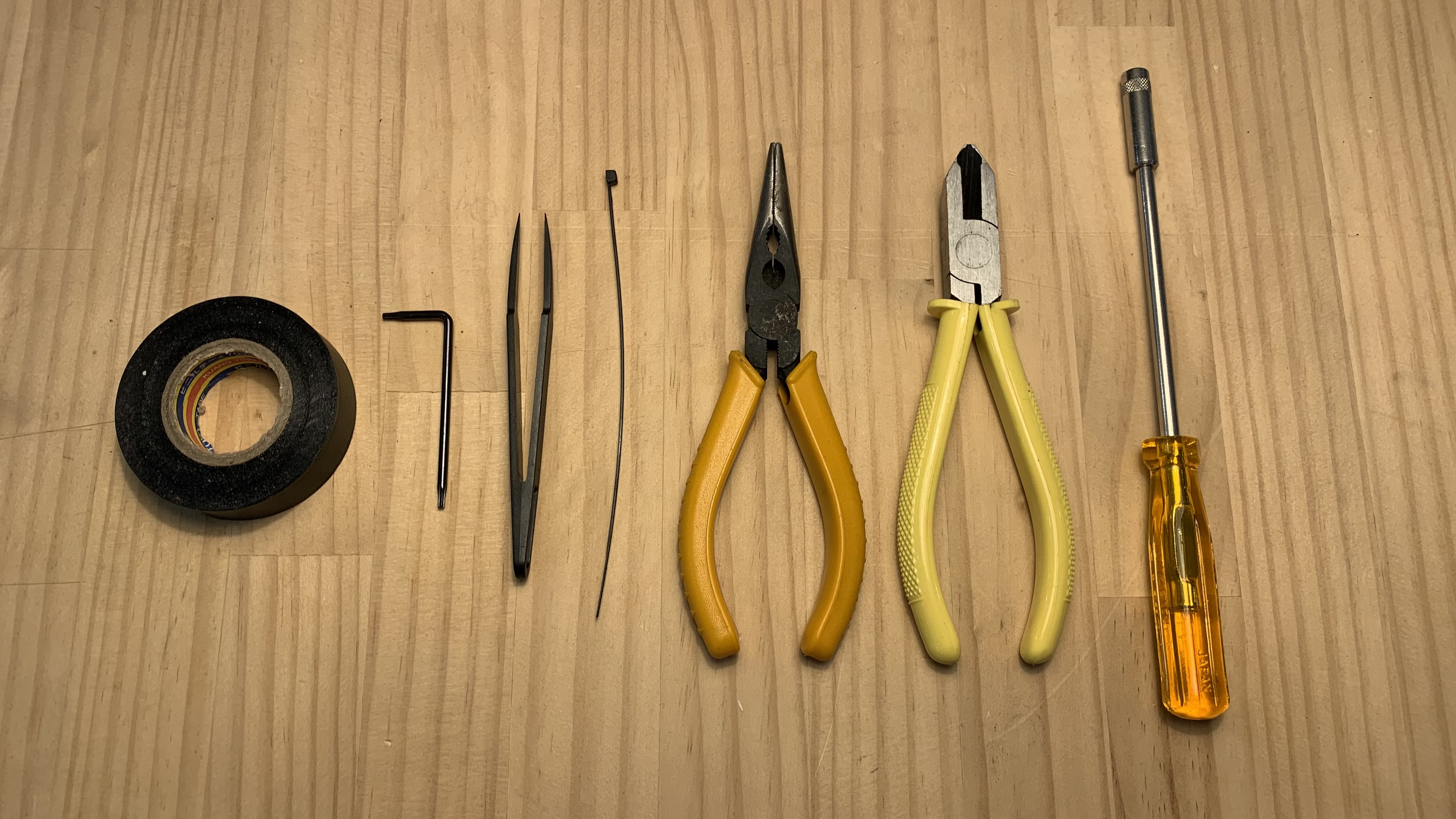

Herramientas:
- Destornillador Torx T8
- Llave de vaso de 5,5 mm
- Alicates de corte diagonal o tenaza
- Alicates de punta fina
- Bridas o cinta adhesiva
- Pinzas de precisión
Paso 1
Apague la máquina y desconecte el cable de alimentación.
Paso 2
Desenrosque estos tornillos de la placa. Tornillo T8 x 8 unidades (La placa y la cubierta de la puerta están conectadas.)
Paso 3
Desplace la placa y la cubierta de la puerta ligeramente hacia adelante.
StPaso 4
Desconecte el cable del motor. Será más fácil retirar el cable de la cámara después de quitar este cable.
Paso 5
Retire el cable de la cámara.
Tenga en cuenta que hay un clip que sujeta el cable. Abra el clip para poder retirar el cable de la cámara.
(Puede ser útil utilizar pinzas en este paso)
Clip de sujeción:
Clip de sujeción abierto:
Extraiga el cable:
Paso 6
Retire la placa y la cubierta de la puerta.
Paso 7
Desconecte los otros cuatro cables y deje conectado el cable de 2 pines en la parte inferior.
(Puede ser útil utilizar pinzas en este paso)
Paso 8
Desconecte los cables conectados a la bomba de aire.
⚠︎ Nota:
Después de desconectar los cables,
- si solo va a reemplazar la bomba de aire o tanto la bomba de aire como el cable, continúe con el Paso 9.
- Si solo va a sustituir el cable de la bomba, vaya al Paso 19.
Paso 9
(Continúe con este paso únicamente si está sustituyendo la bomba de aire.)

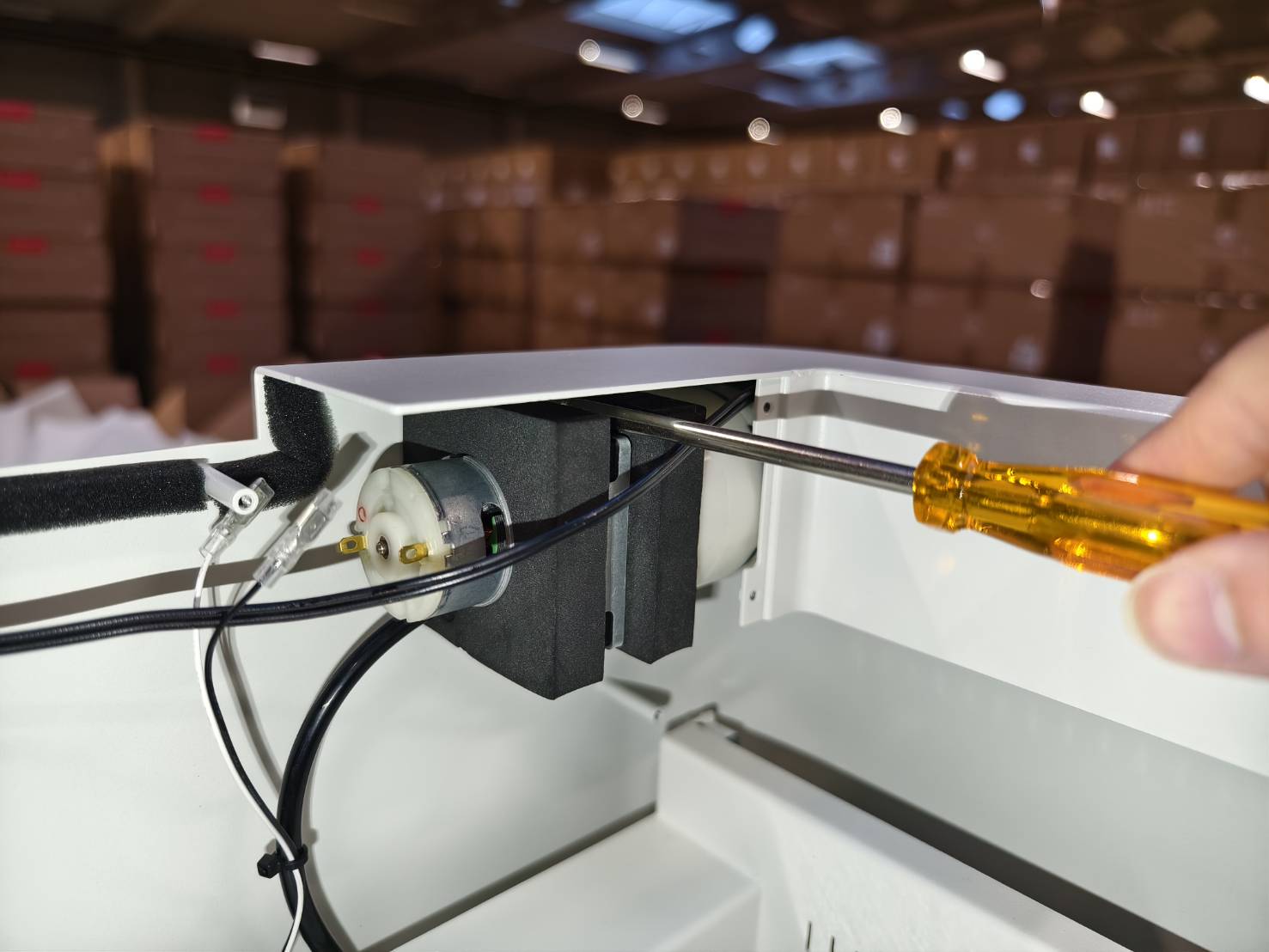

Retire las tuercas con una llave de vaso de 5,5 mm. Guarde las tuercas en un lugar seguro y no las deje dentro de la máquina, ya que en los siguientes pasos la máquina se colocará en posición vertical.
Paso 10

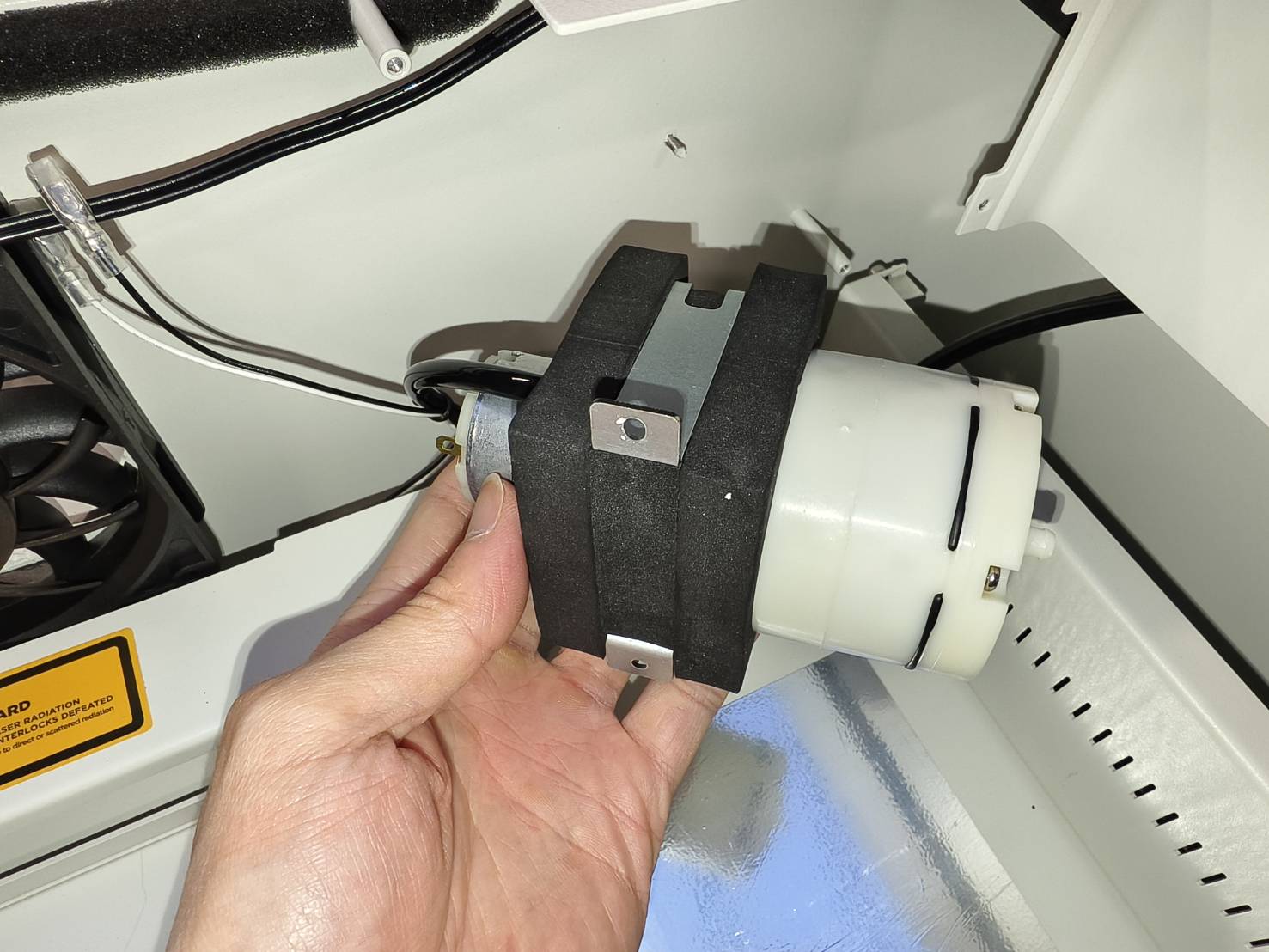

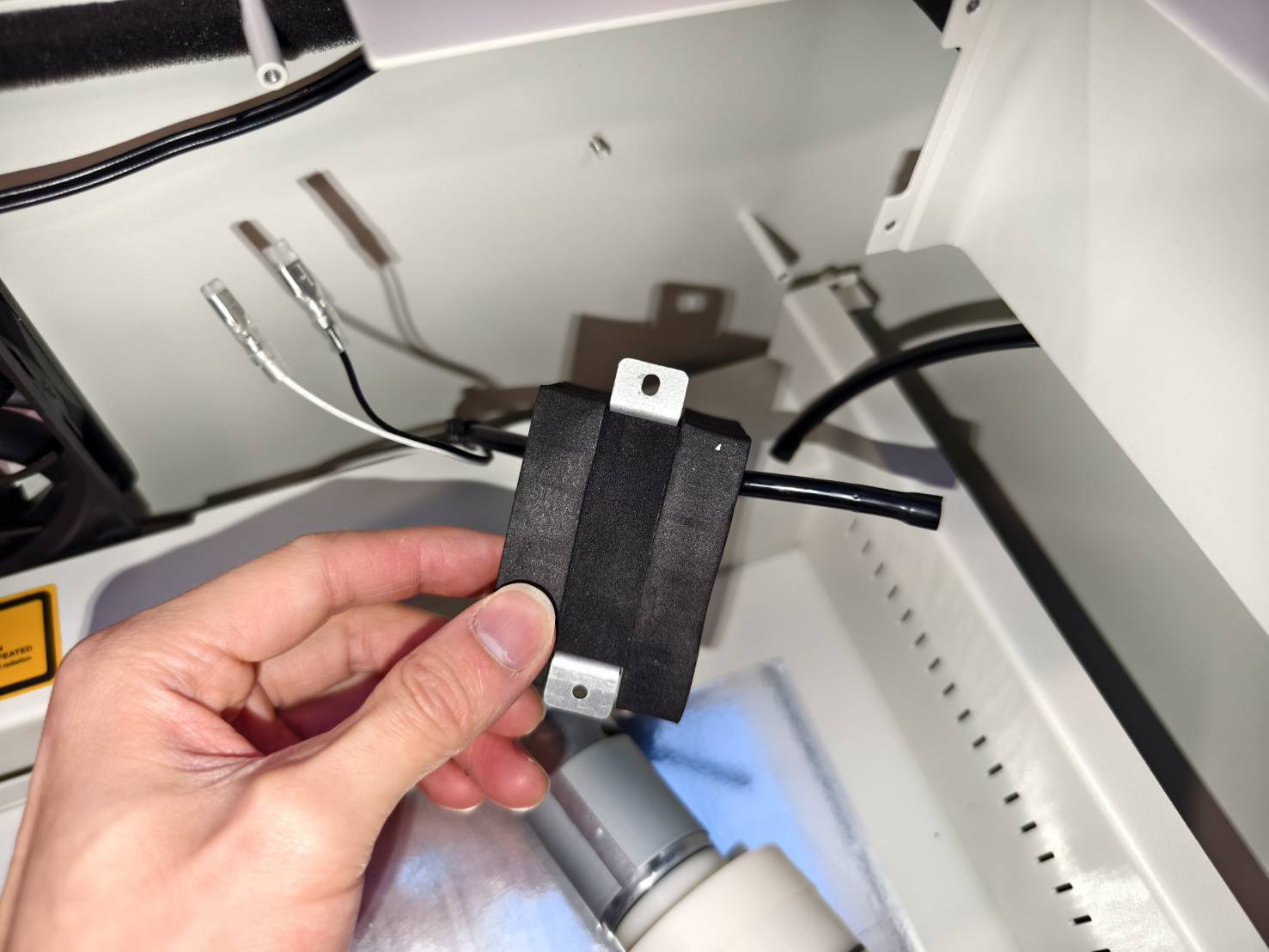

Ahora se puede desmontar la bomba de aire con las mangueras de aire aún conectadas.
Paso 11

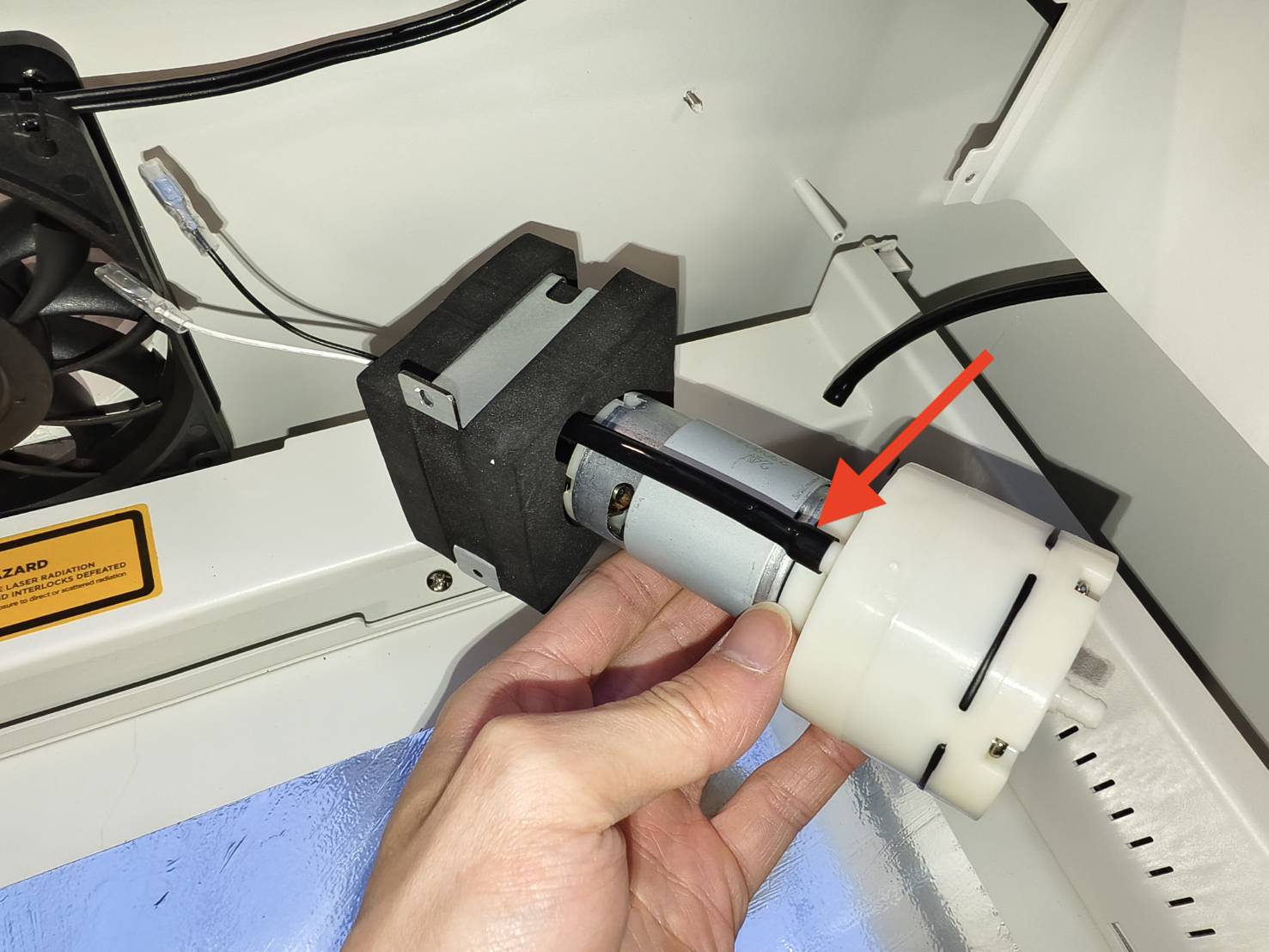

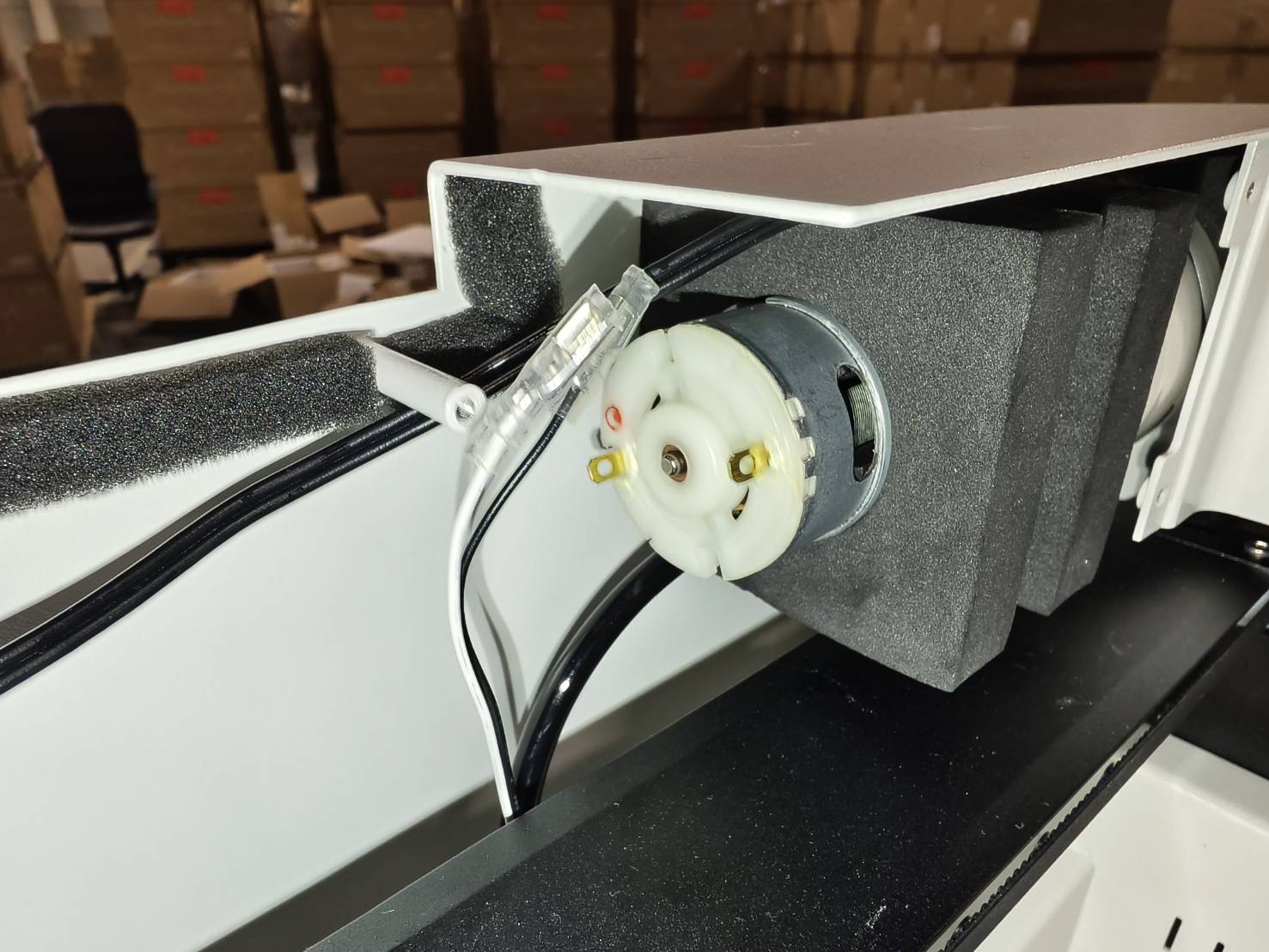

Desconecte estas mangueras de aire tirando de ellas para separarlas de la bomba de aire.
Paso 12

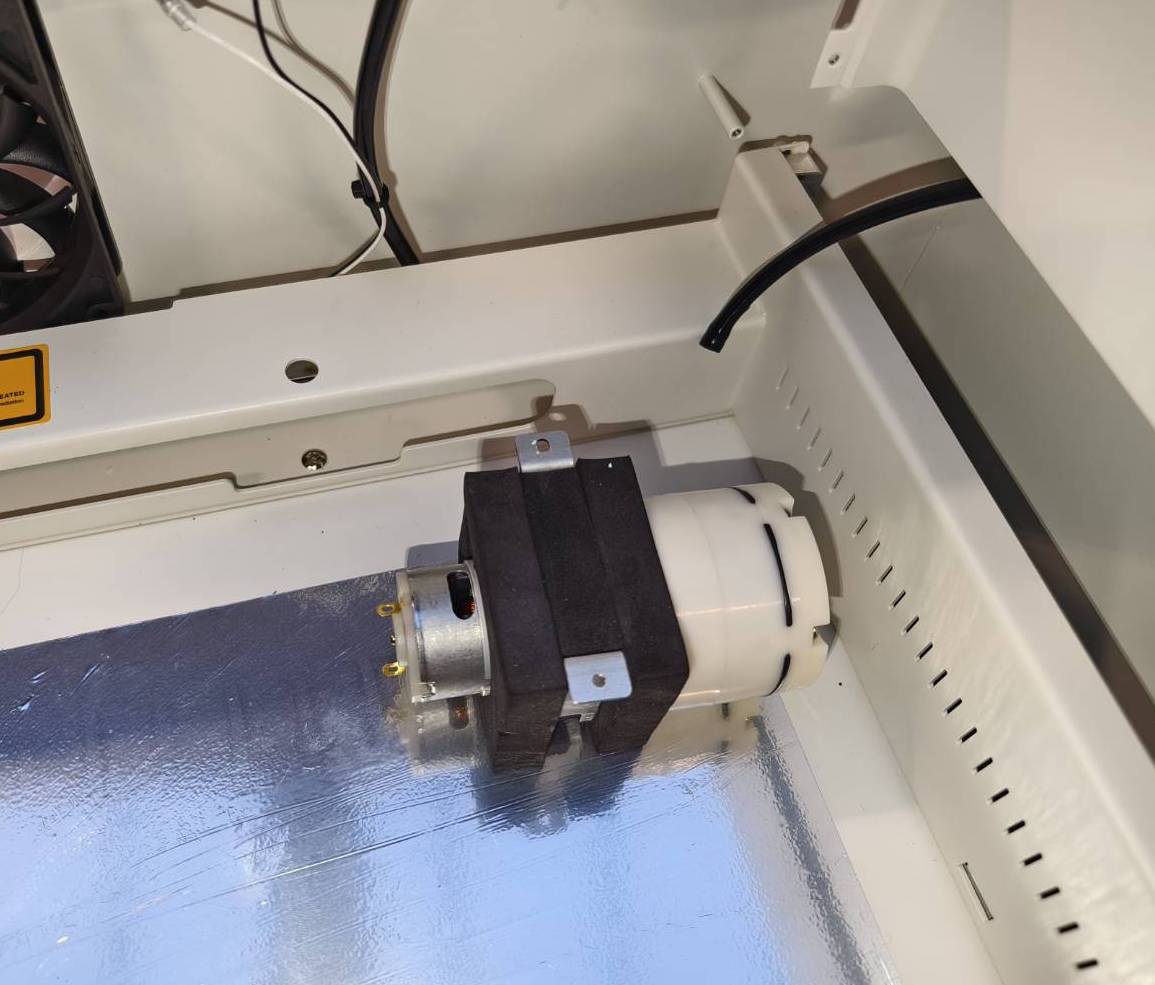

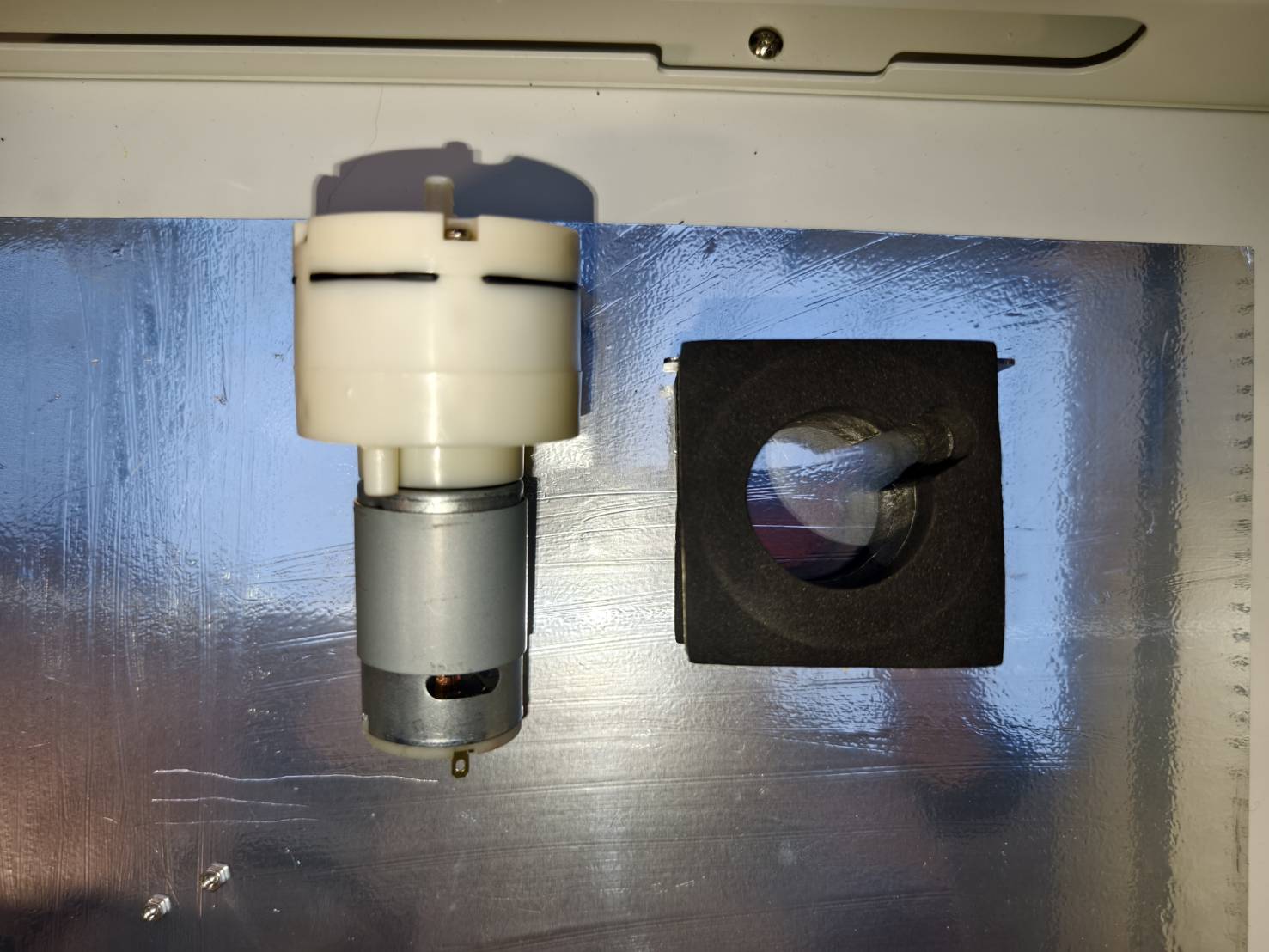

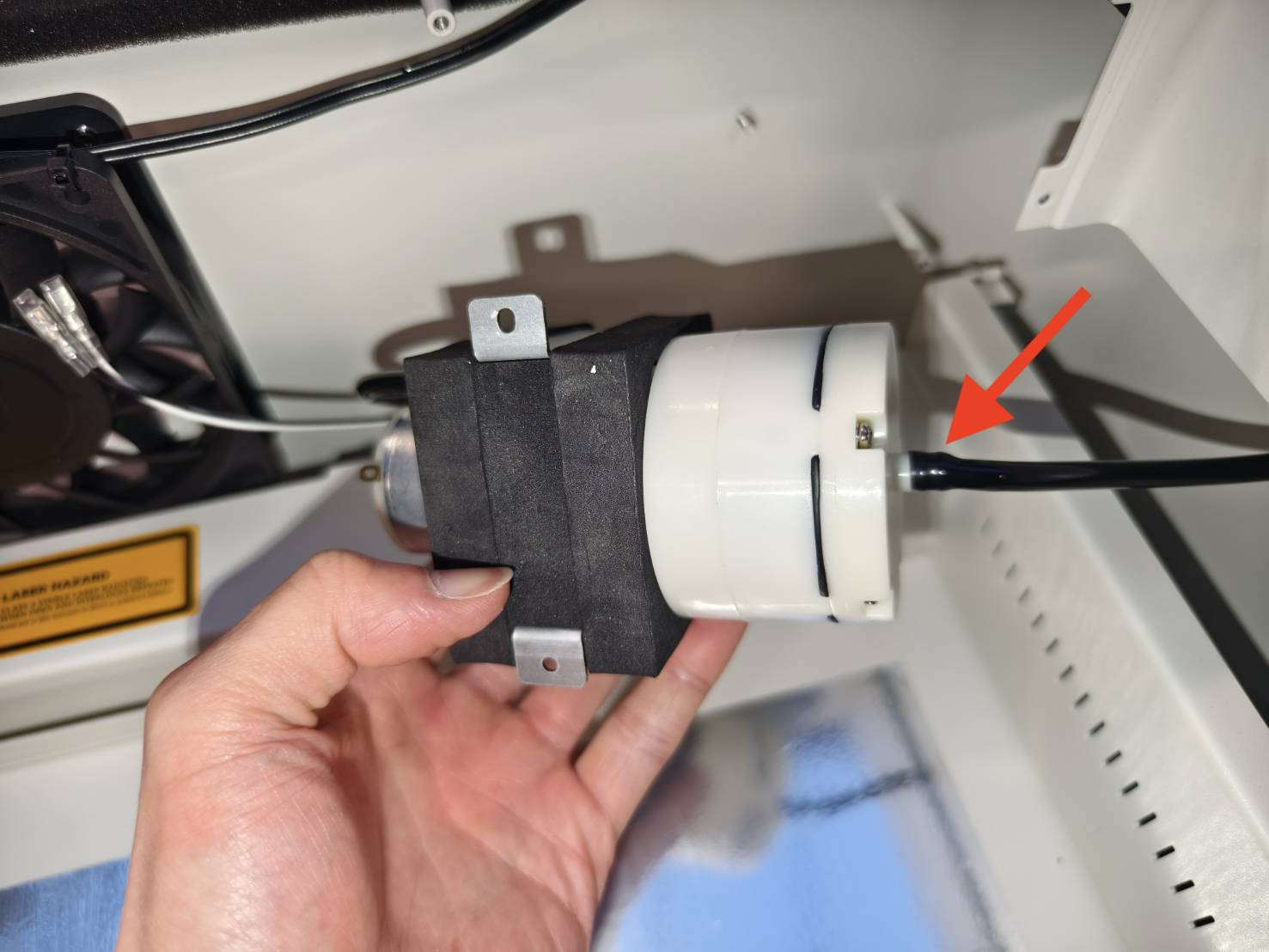

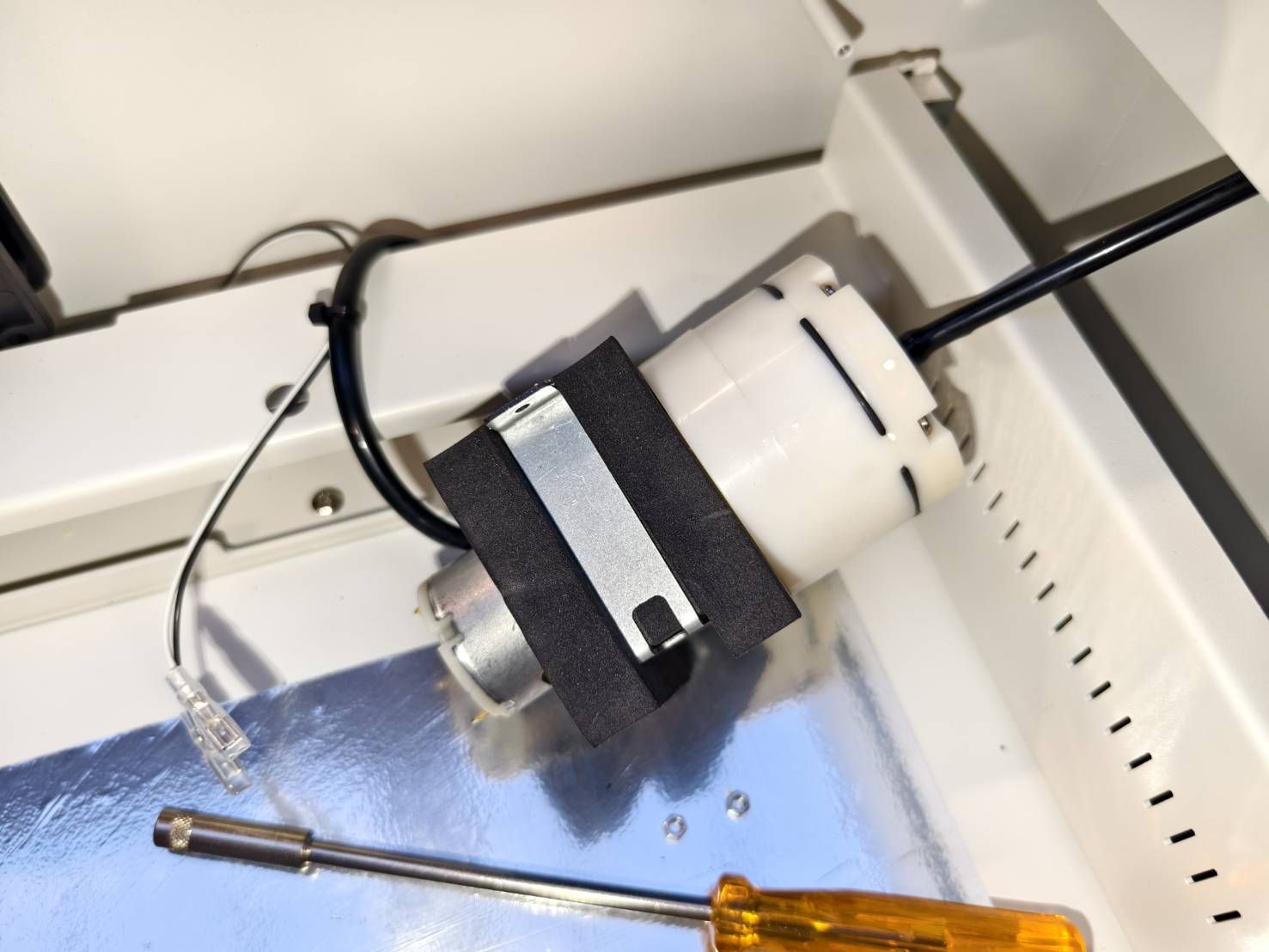

Separe la bomba de aire de la espuma y el soporte metálico.
La bomba de aire se extraerá completamente de la máquina.
Paso 13
Conecte la manguera de aire a la nueva bomba de aire. La manguera de aire de la parte inferior debe pasar primero por la espuma y luego conectarse a la bomba de aire.
Paso 14
Conecte la otra manguera de aire a la nueva bomba de aire.
Paso 15

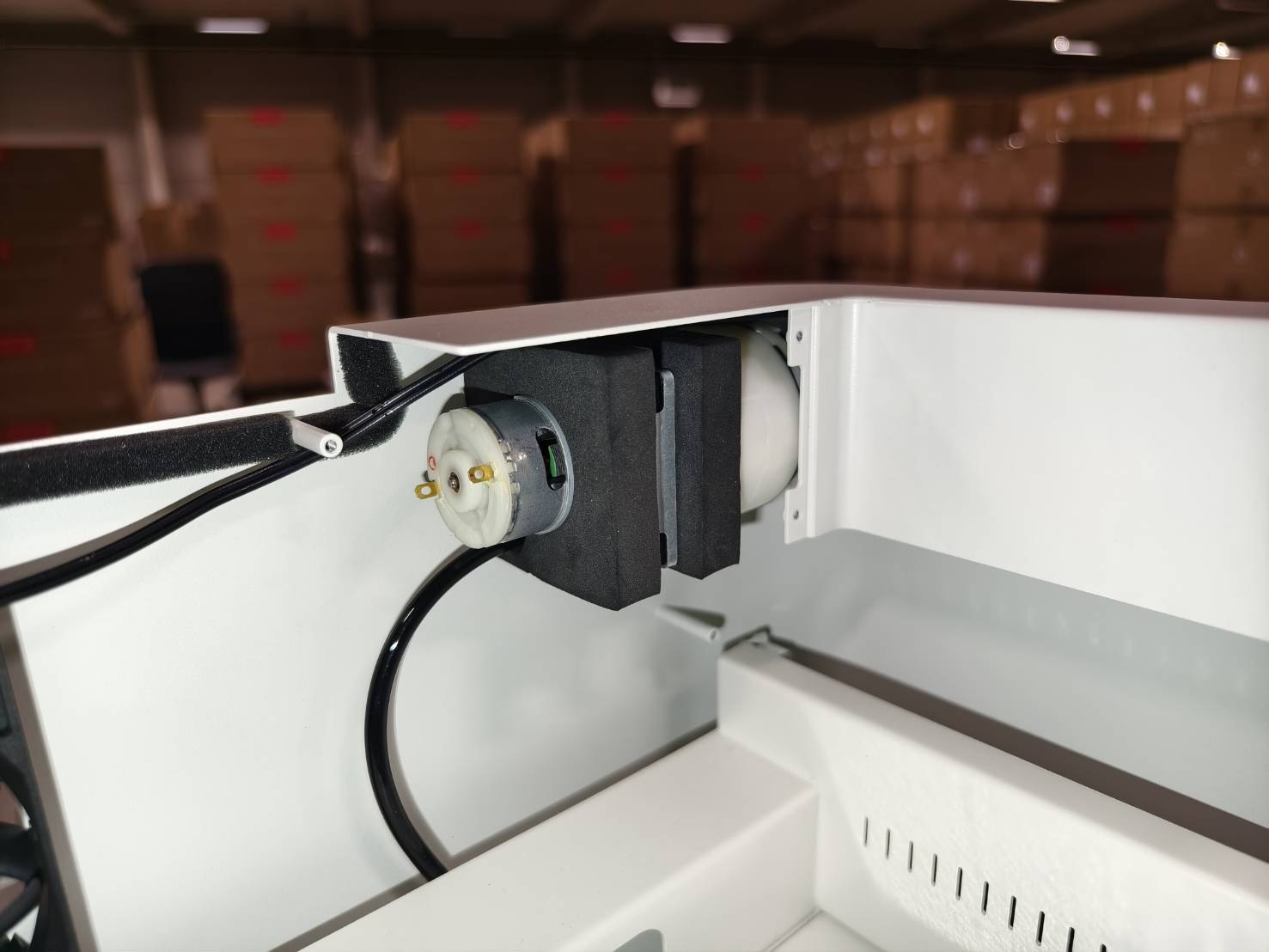

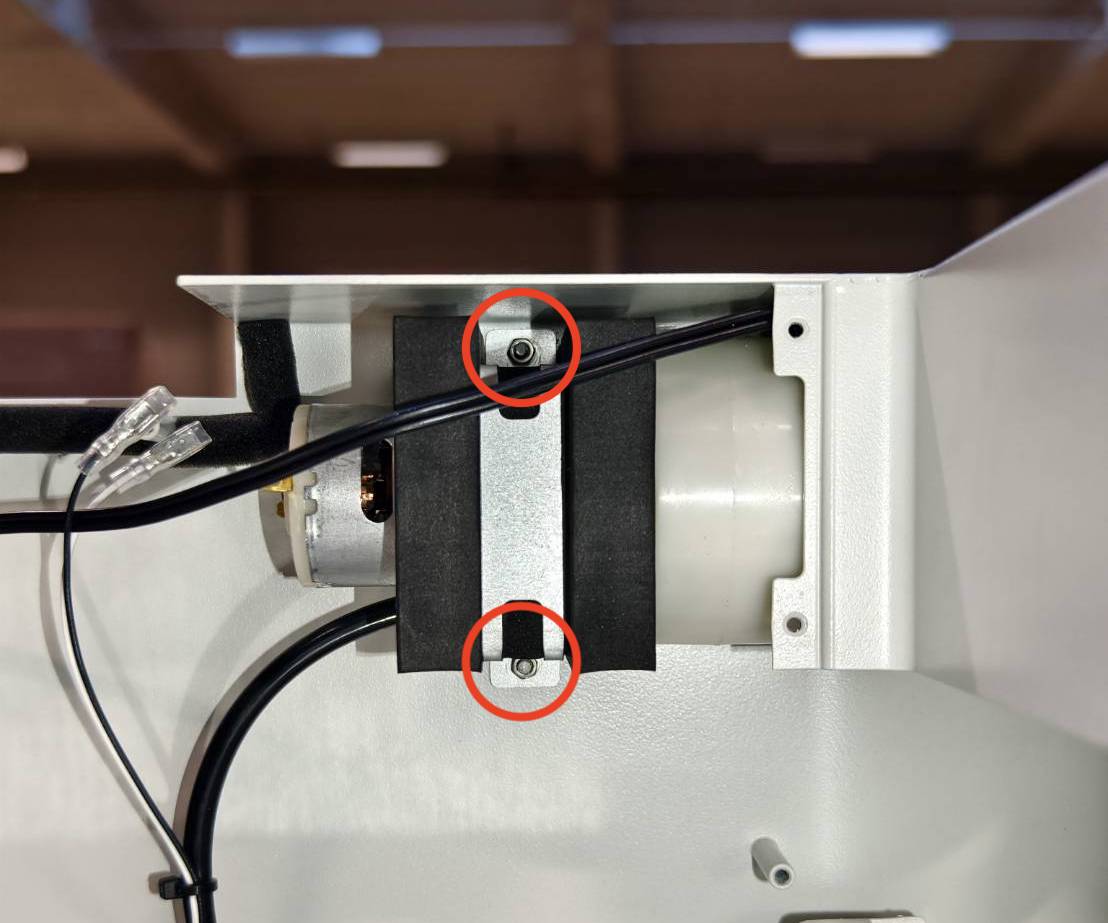

Coloque la bomba de aire con la espuma y el soporte de nuevo en su posición. Déjela sin atornillar por el momento.
Paso 16
Empuje el asiento del módulo (eje X) hacia el ventilador hasta el tope para evitar daños.
Coloque la máquina en posición vertical, como se muestra en la imagen.
Paso 17

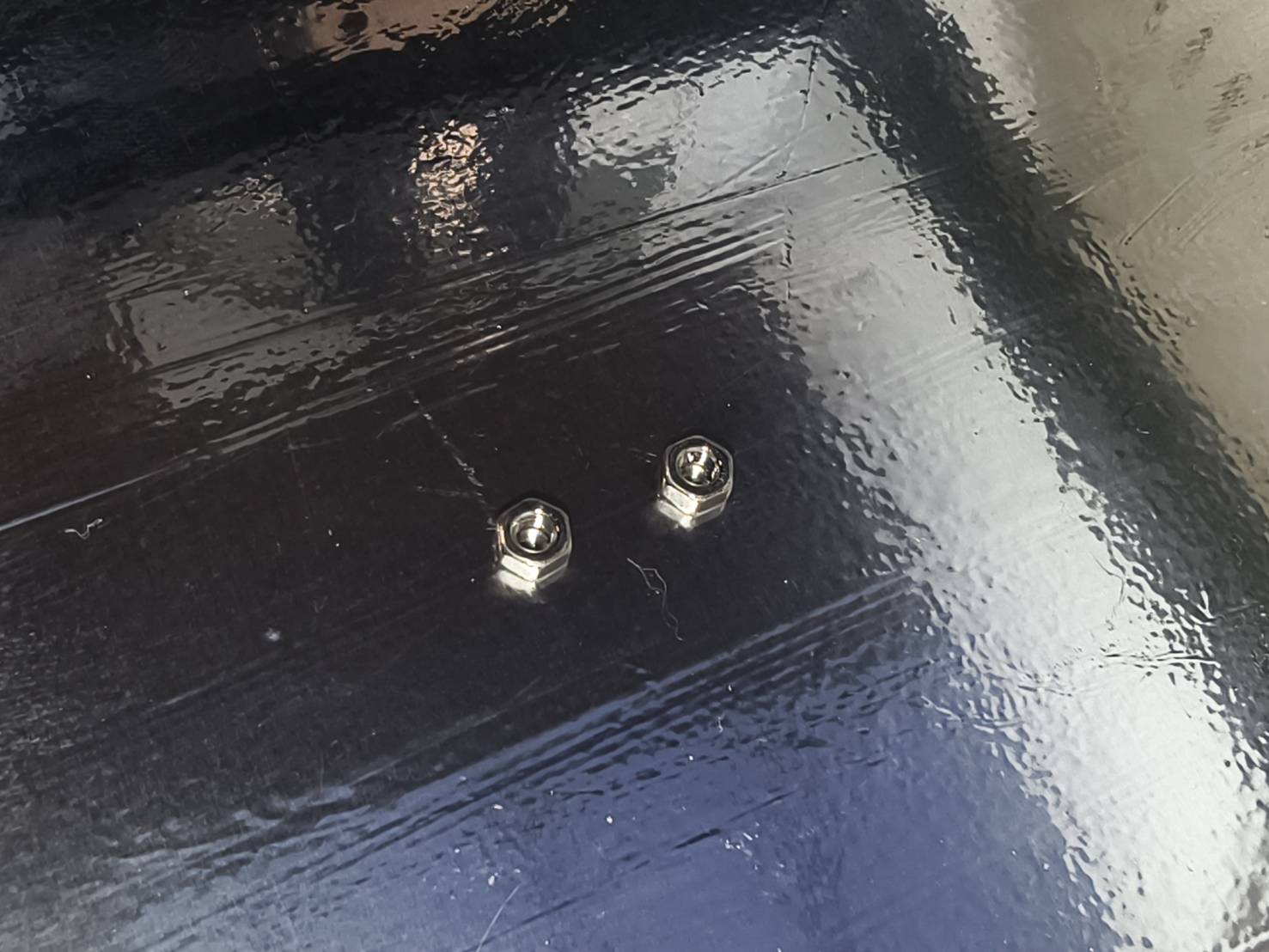

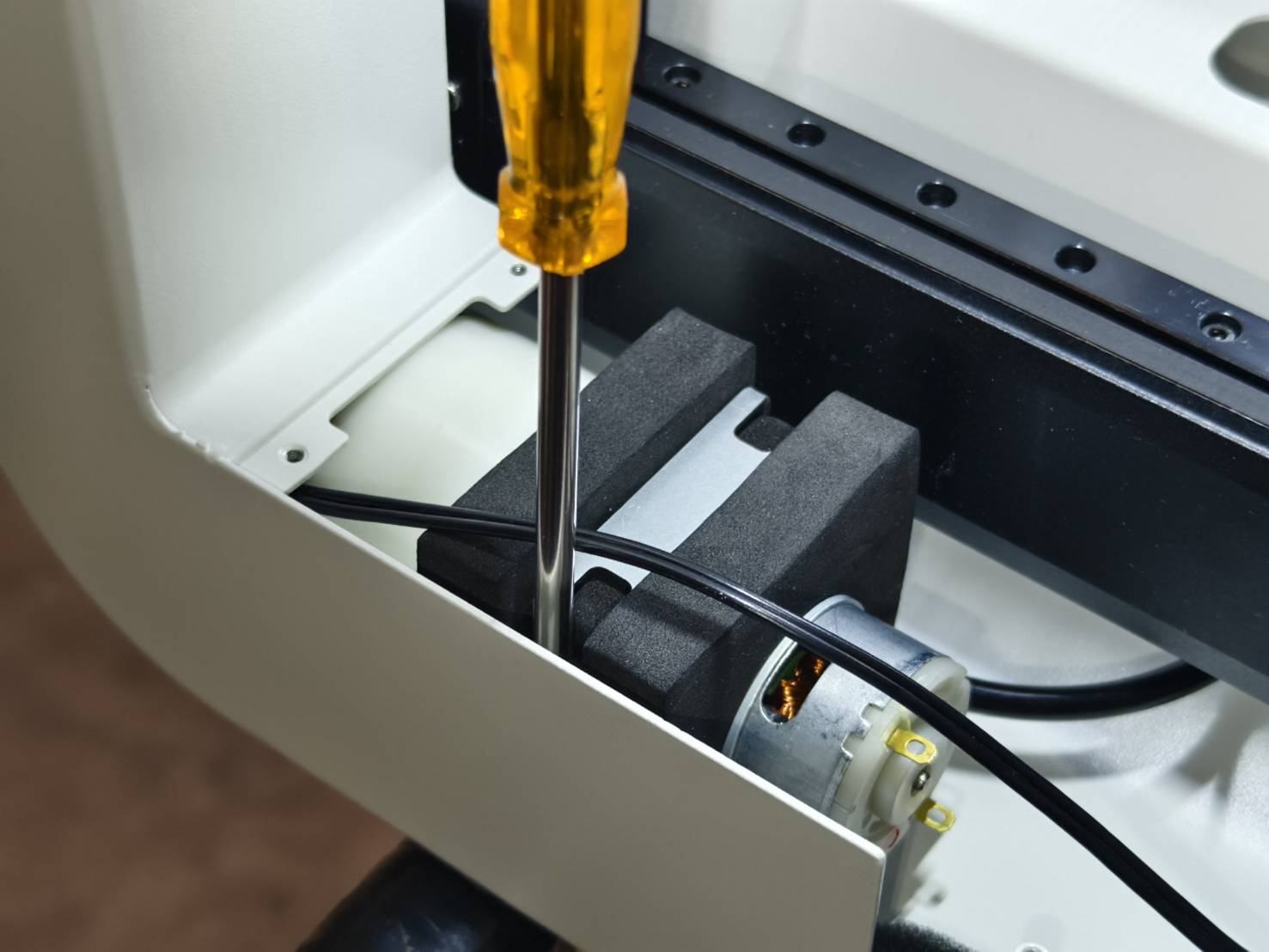

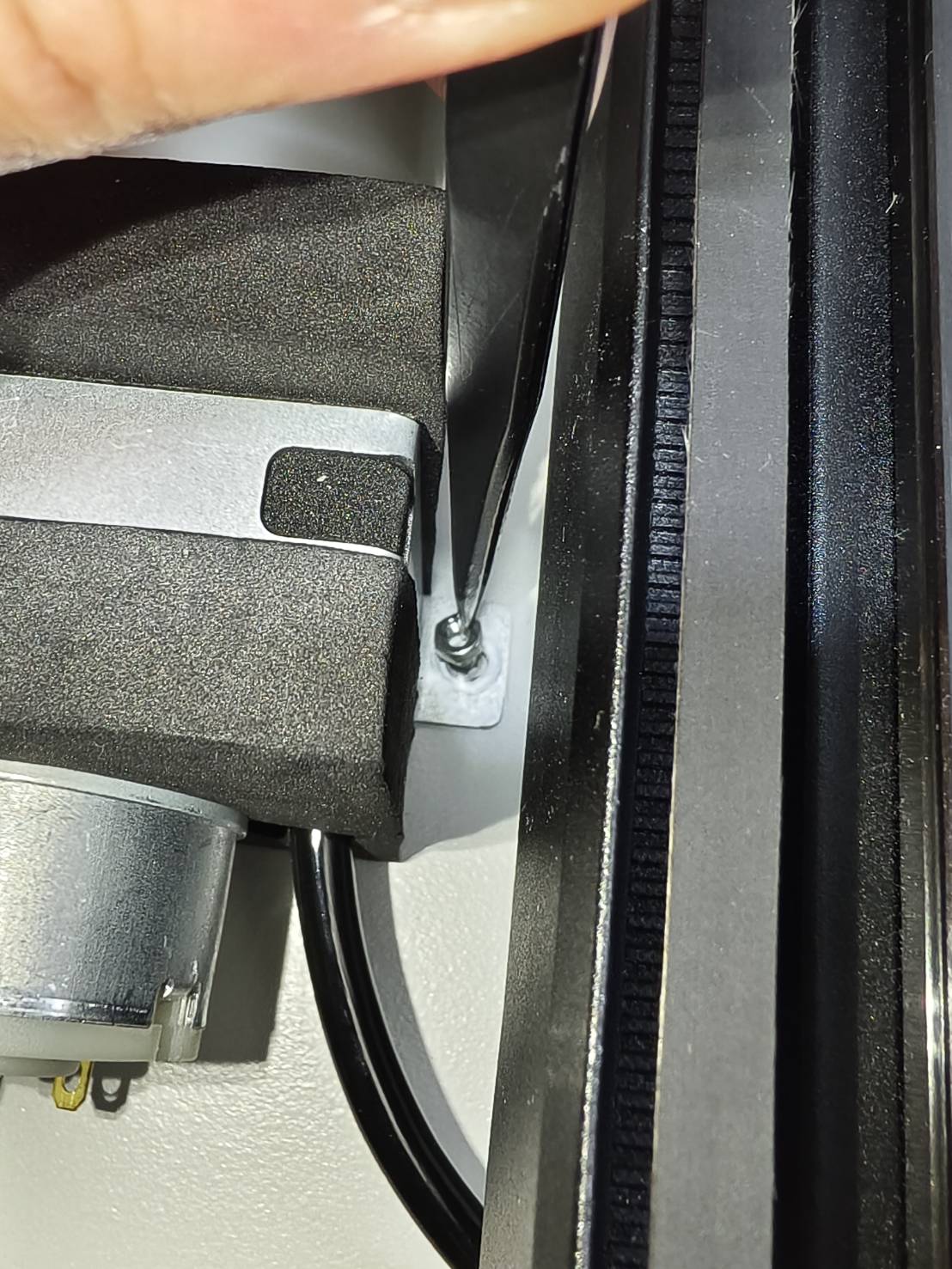

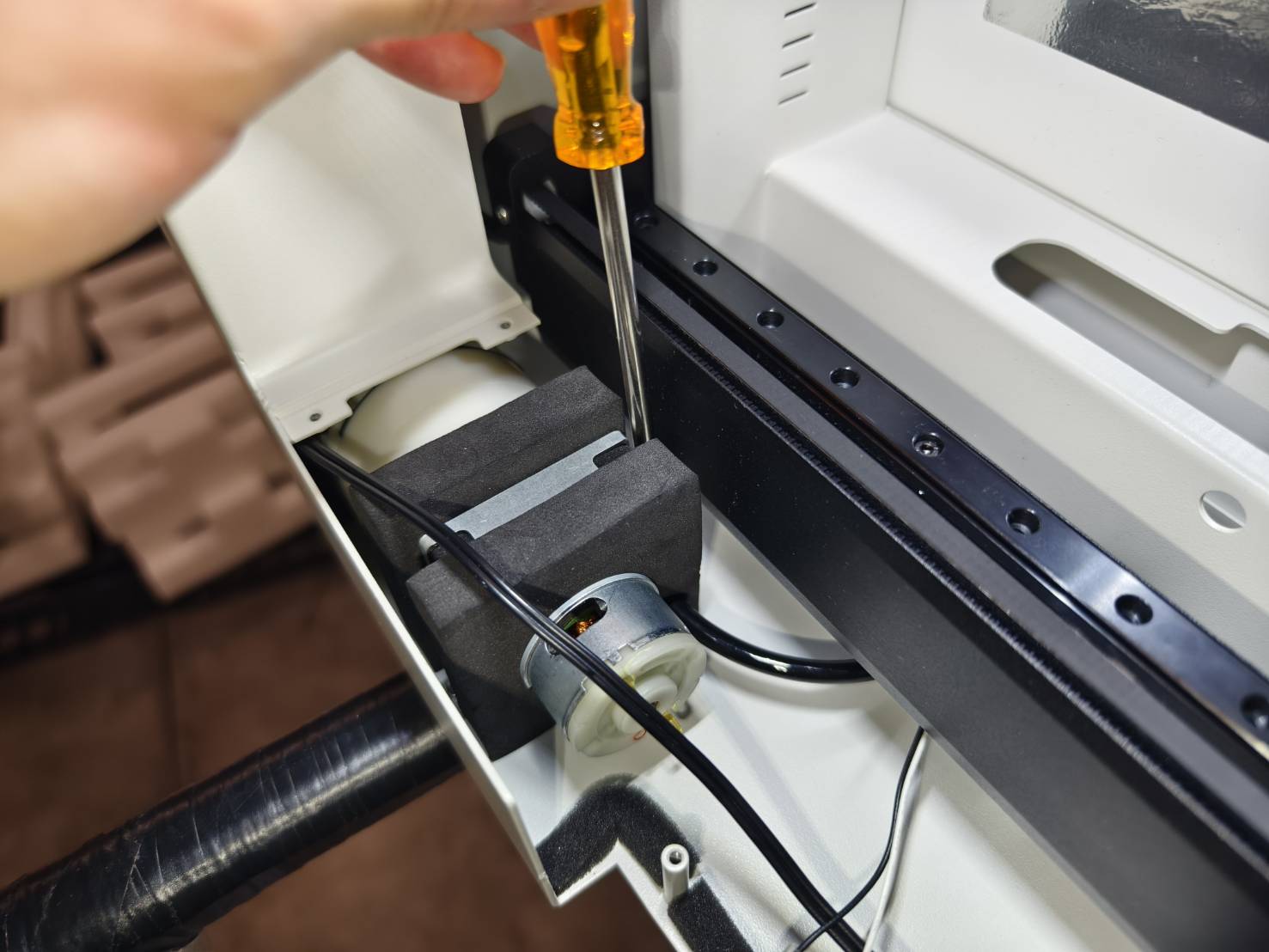

Utilice unas pinzas para colocar la tuerca en el espárrago y apriétela firmemente con una llave de tubo.
Repita el proceso en ambos lados.
Paso 18

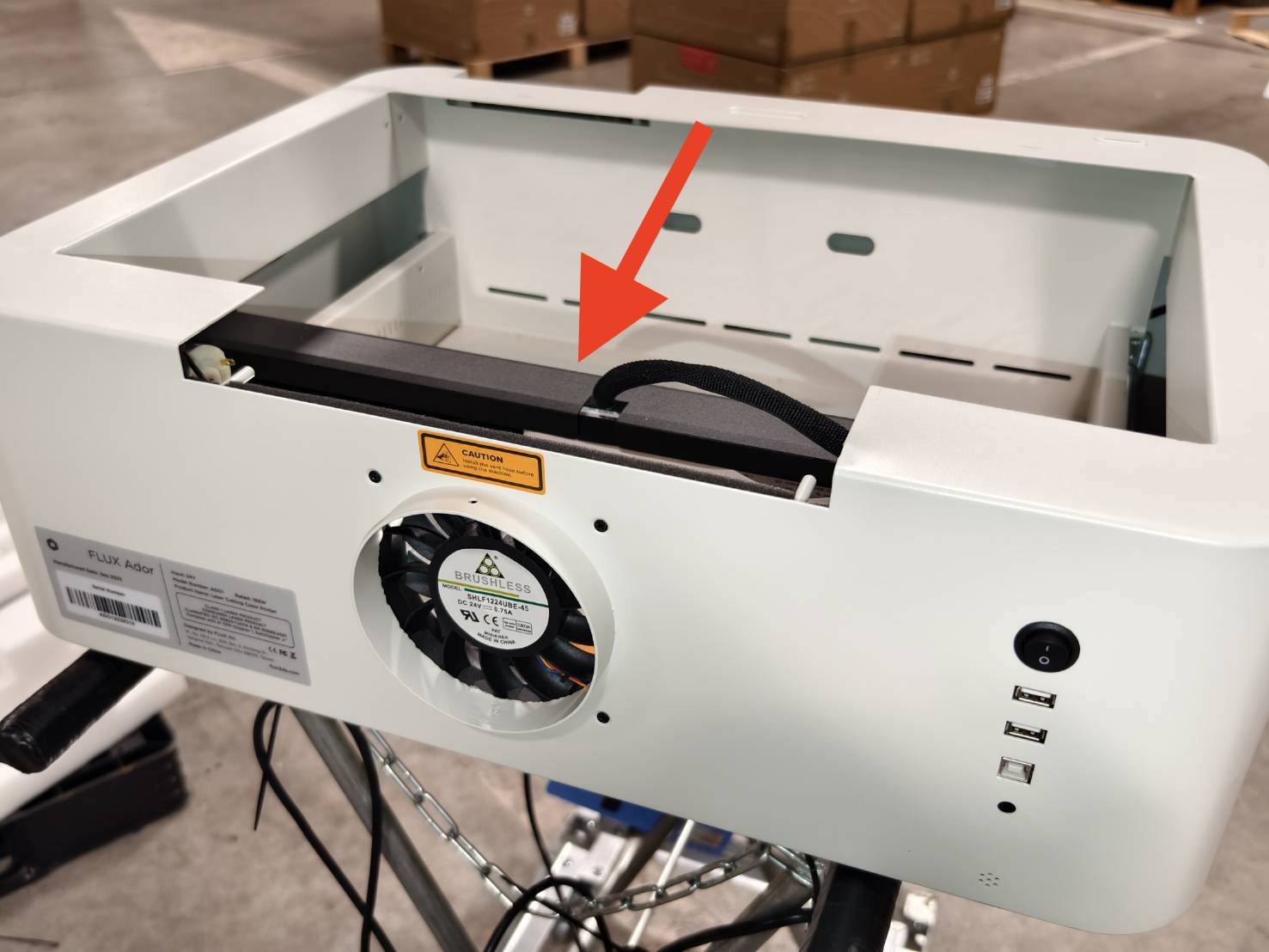

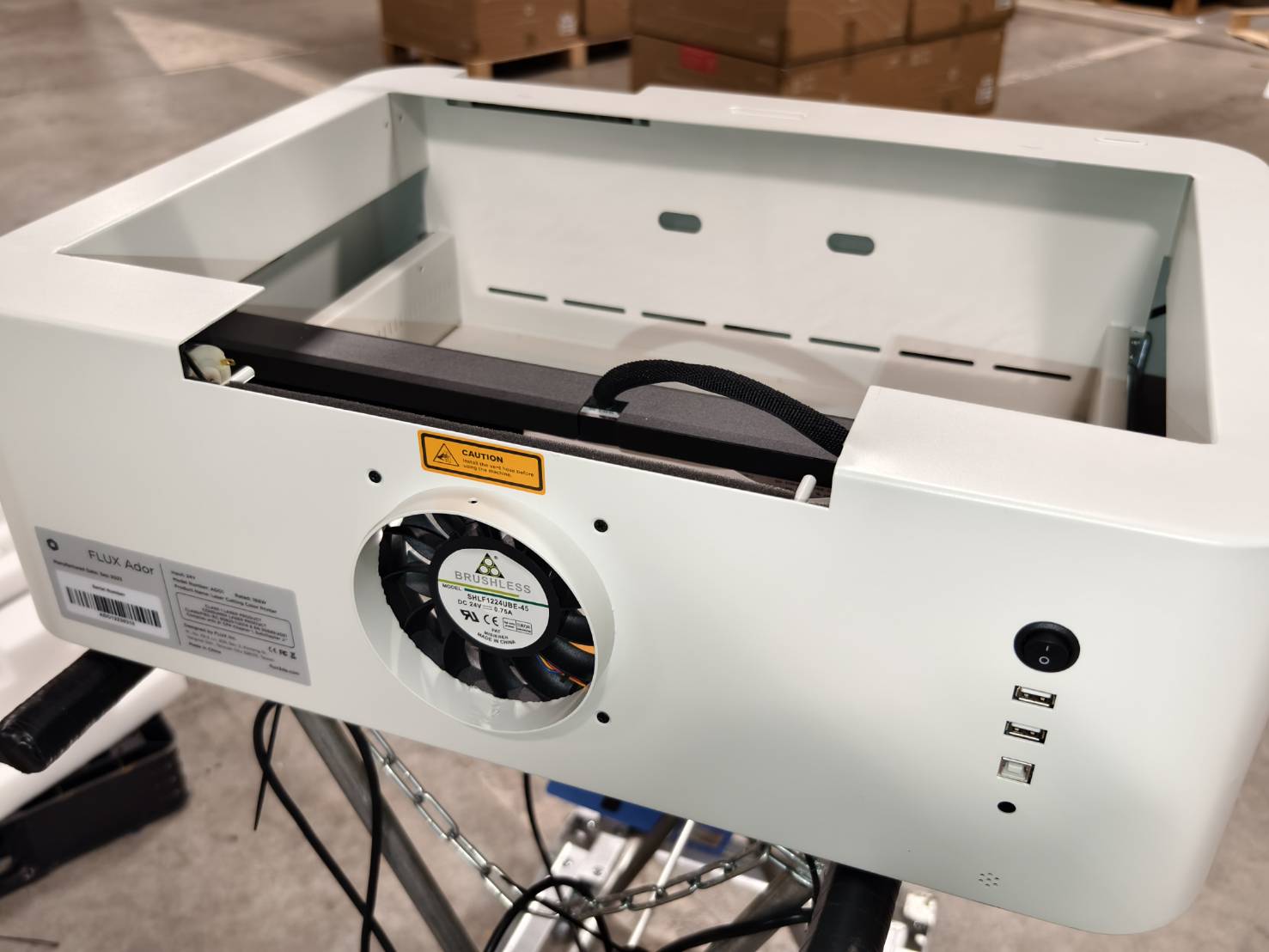

Vuelva a colocar la máquina en su posición original.
Nota:
En este paso se completa la sustitución de la bomba de aire.
Si no es necesario sustituir el cable de la bomba de aire, pase directamente al Paso 23 y conecte directamente el cable de 2 pines.
Paso 19

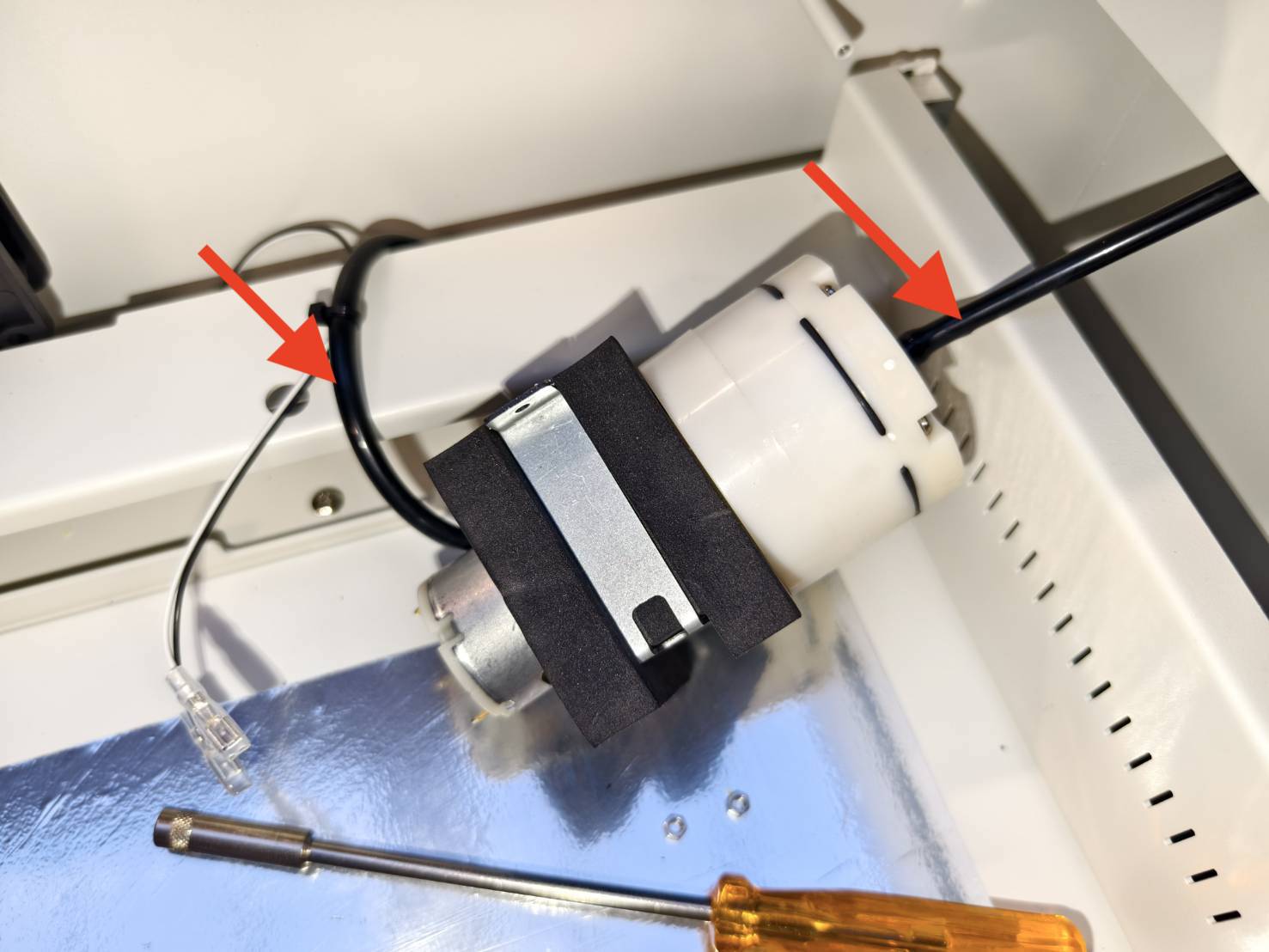

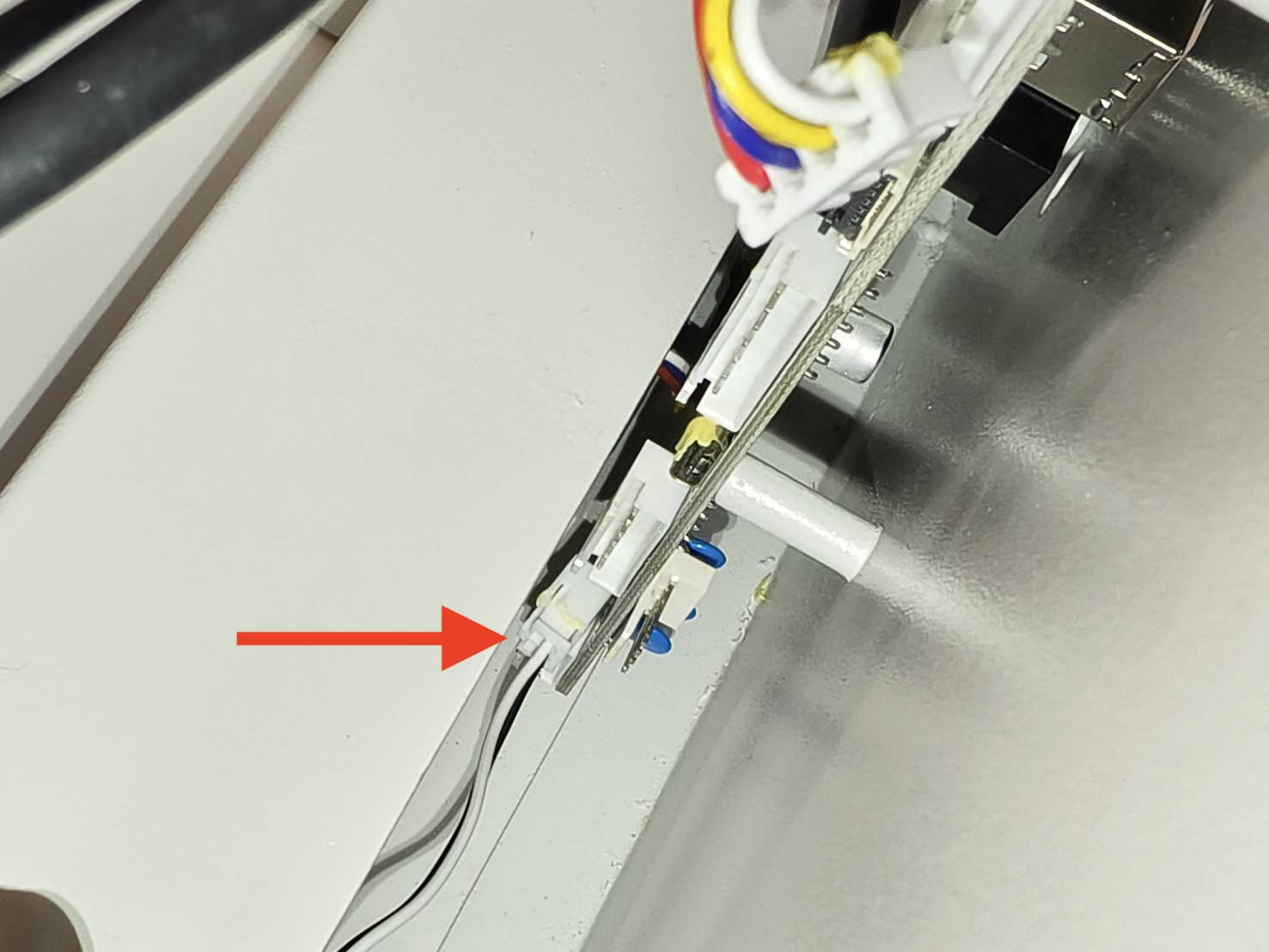

Desconecte el cable de 2 pines de la bomba de aire de la placa base en la parte inferior.
Paso 20

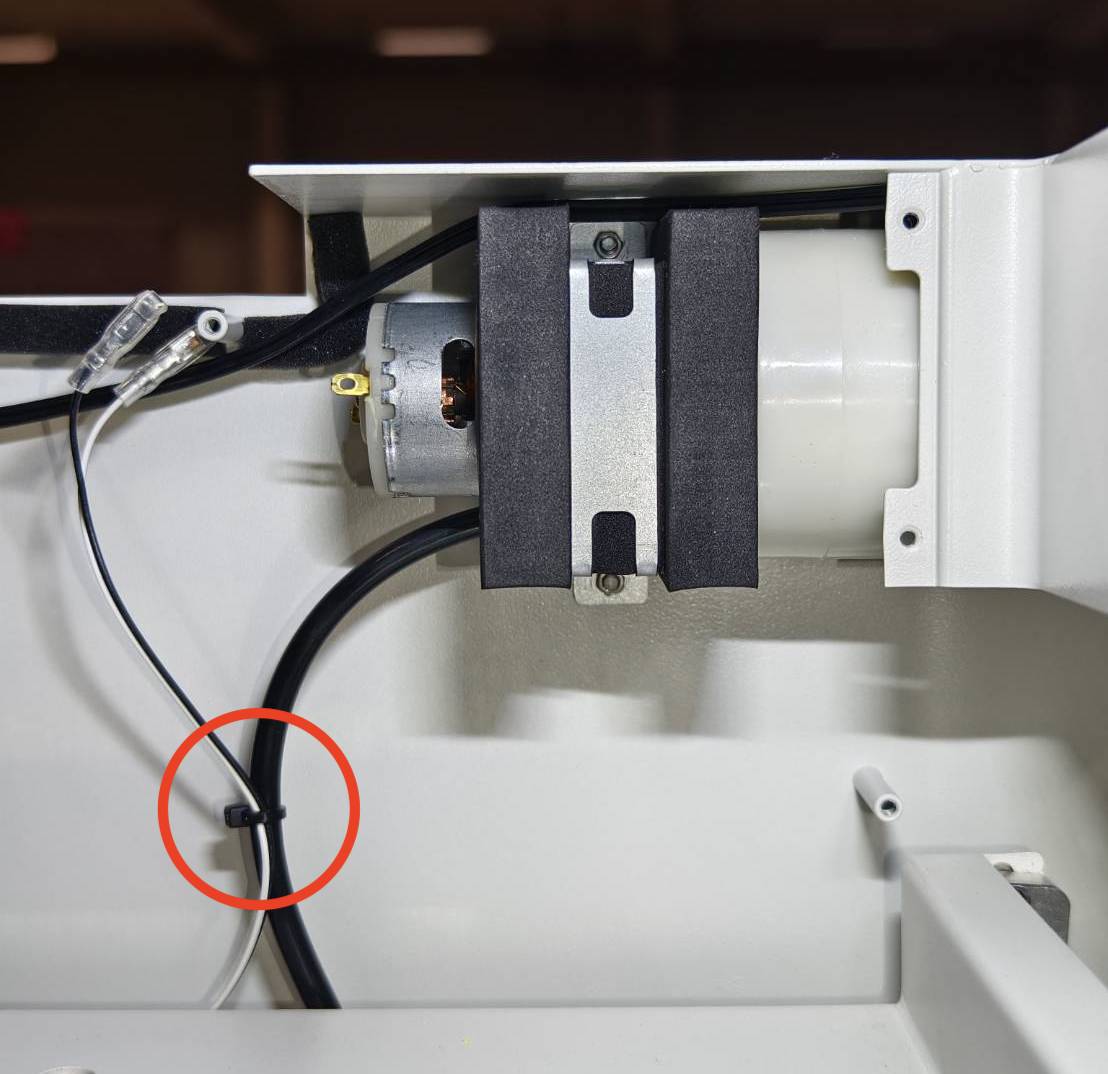

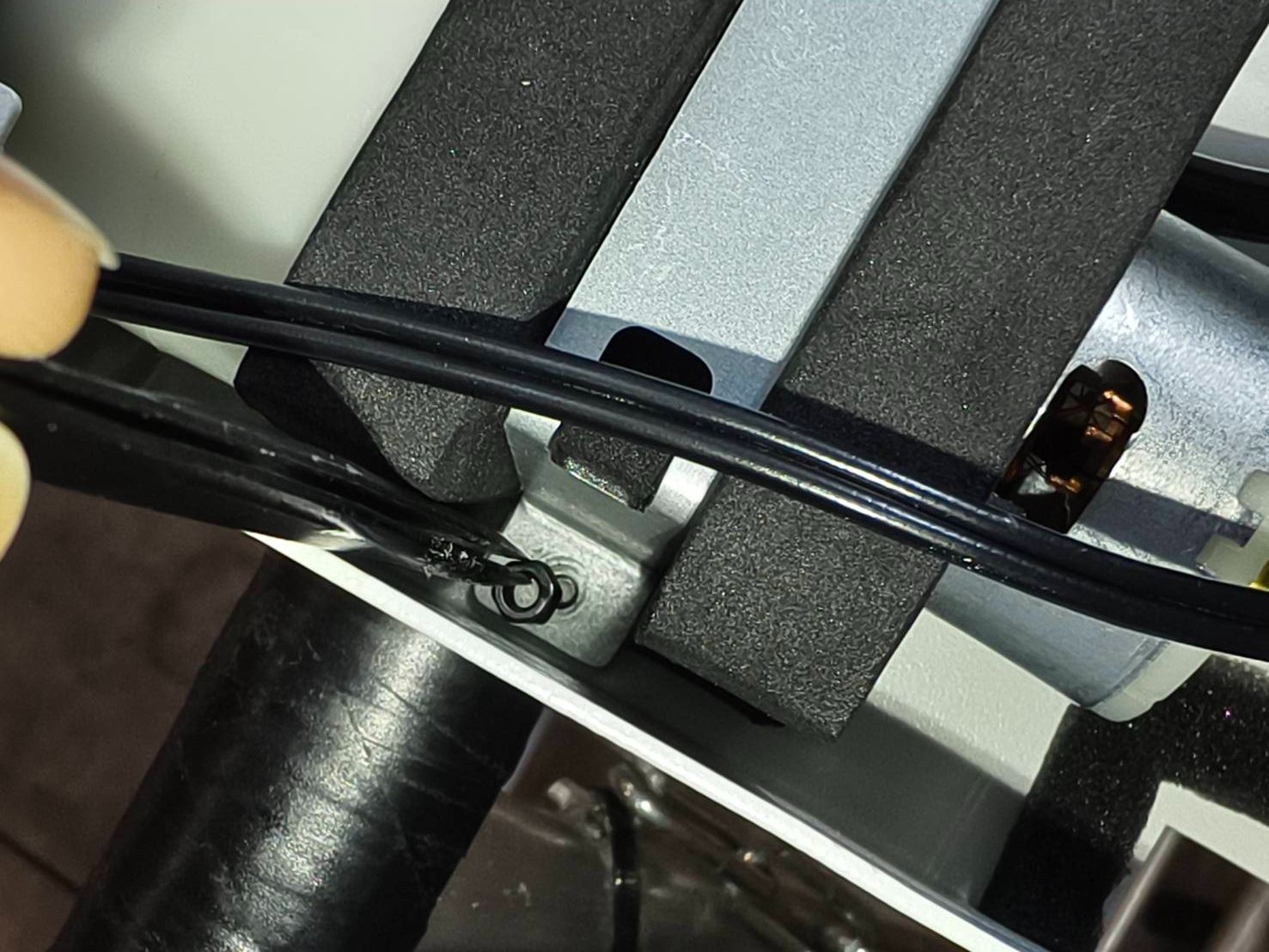

Corte la brida que sujeta la manguera de aire y el cable de la bomba de aire.
Paso 21

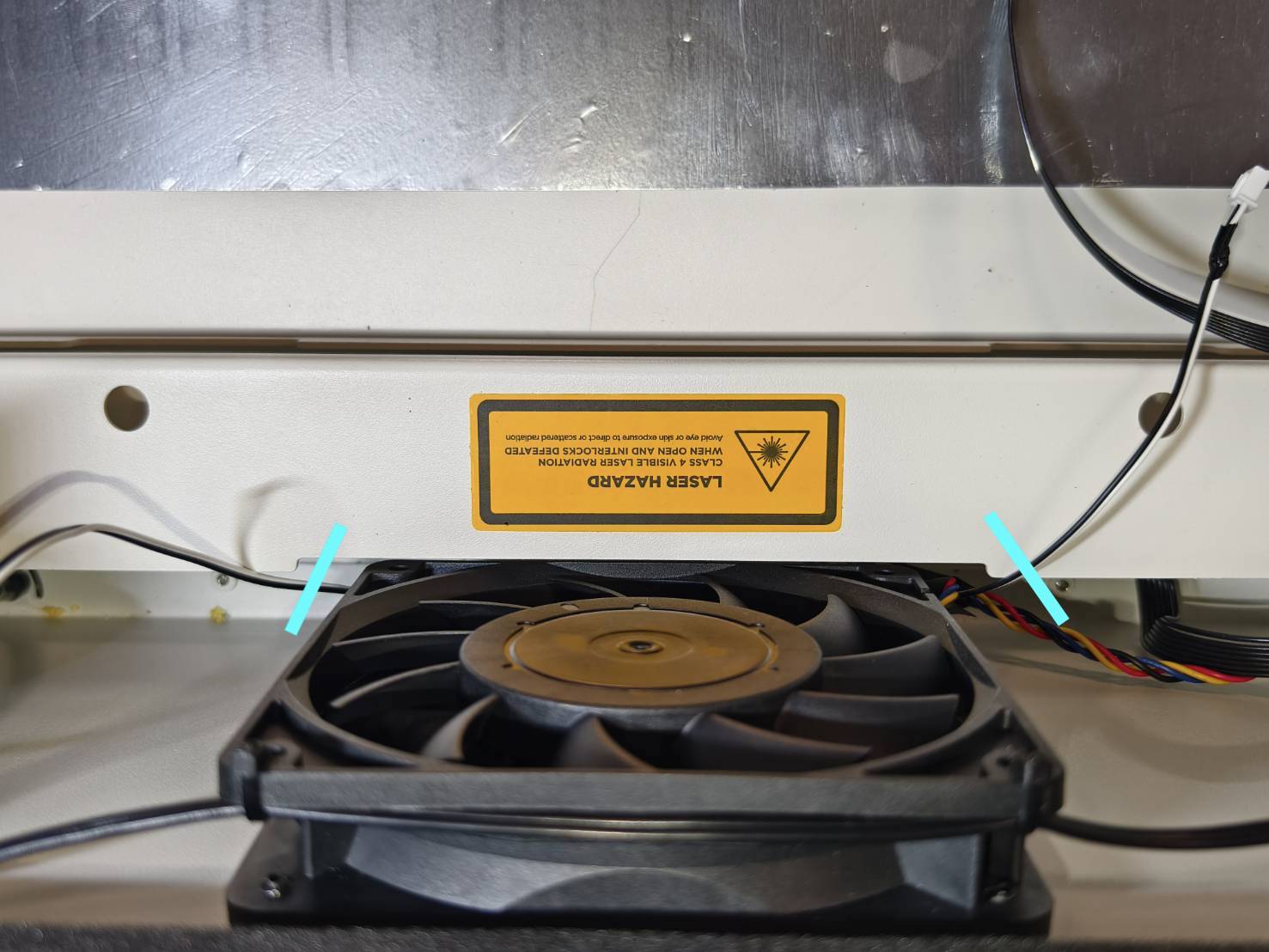

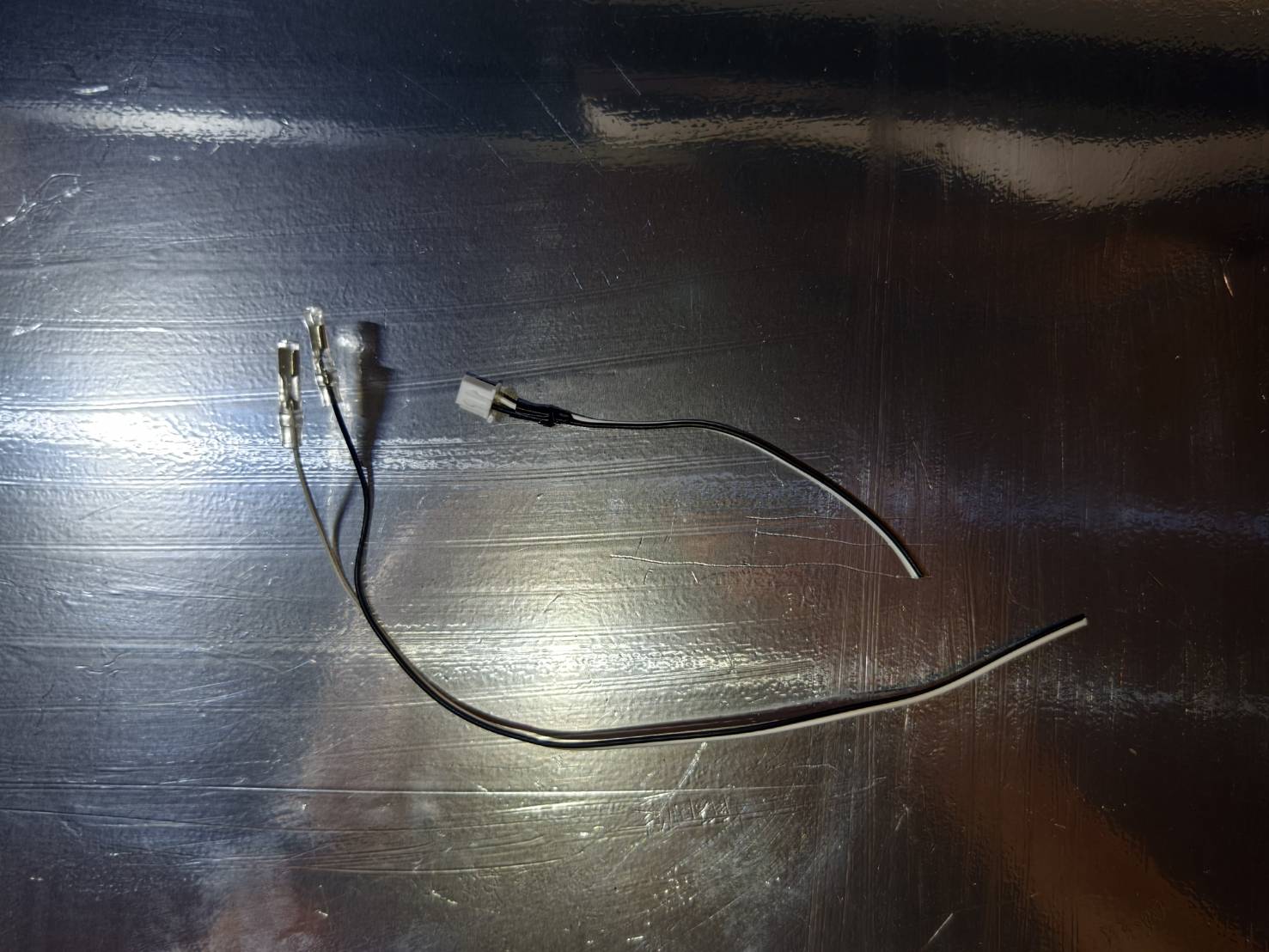

Corte los cables en ambos lados del ventilador, como se muestra en la imagen. Los cables cortados pueden desecharse.
Paso 22
Conecte el nuevo cable a la placa base.
El cable deberá pasar por debajo del ventilador hacia la placa base.
Paso 23

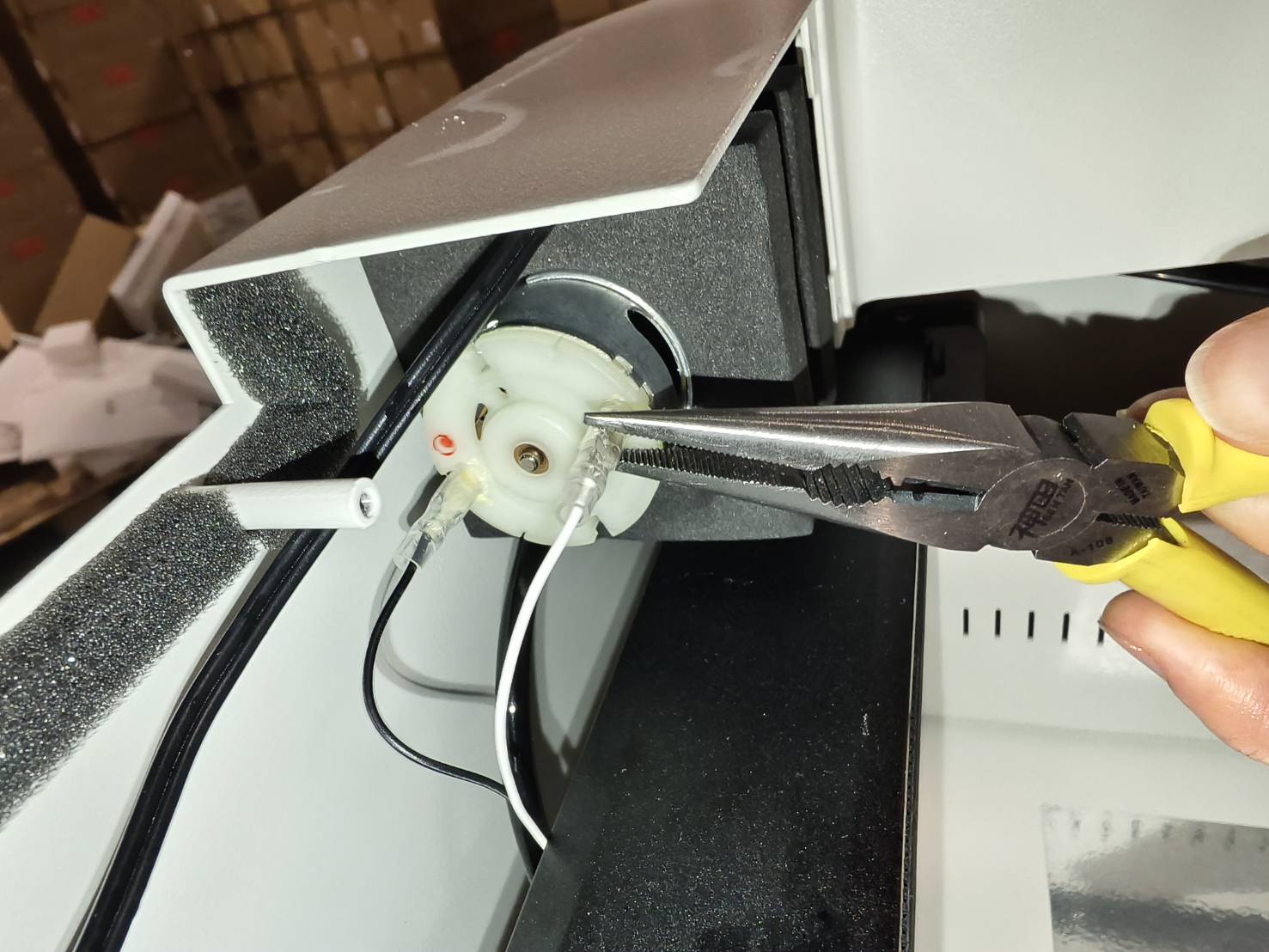

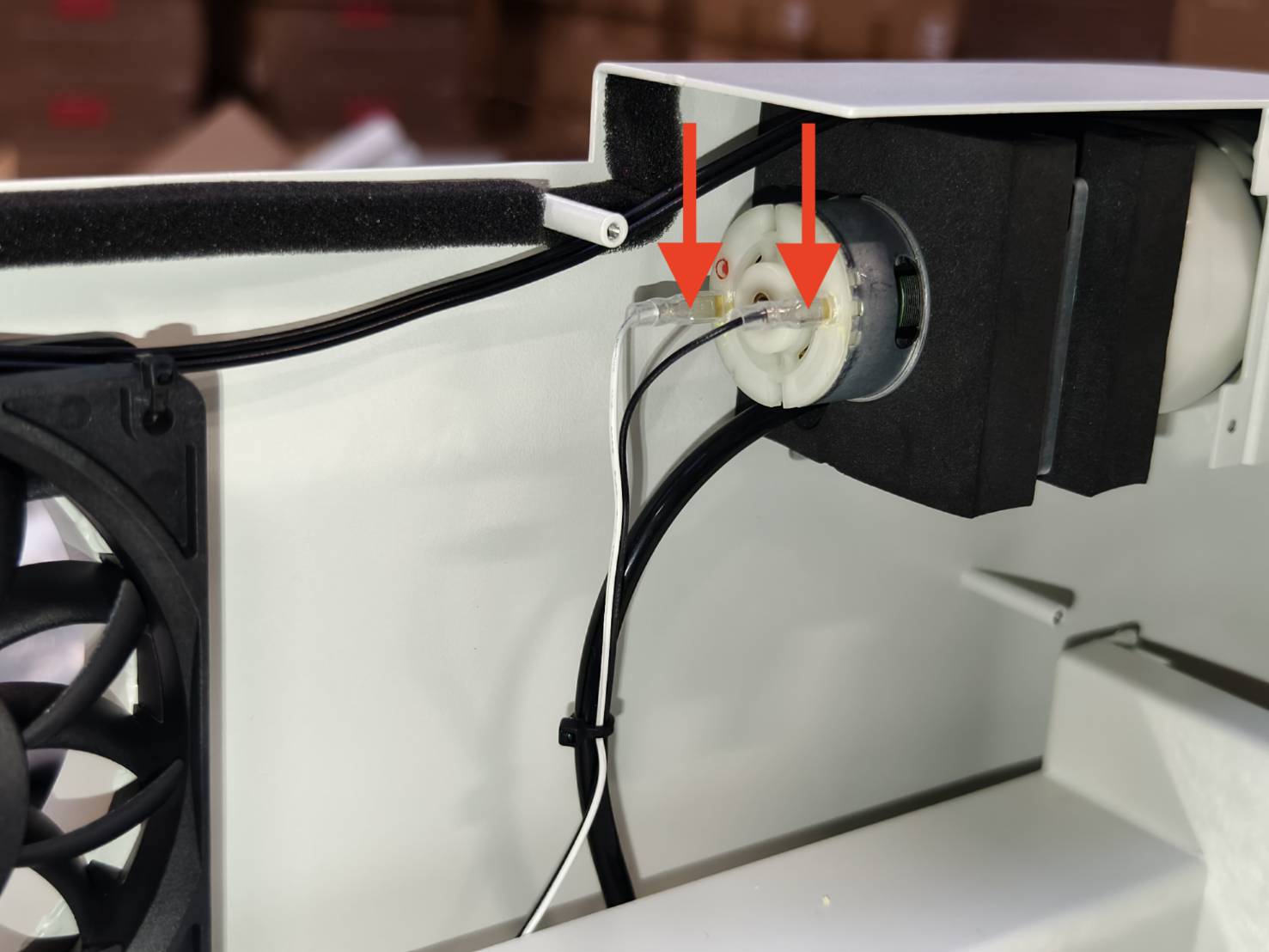

Conecte los cables a la bomba de aire y utilice unos alicates para presionar los pines.
(El cable negro se conectará a la marca roja de la bomba).
Paso 24

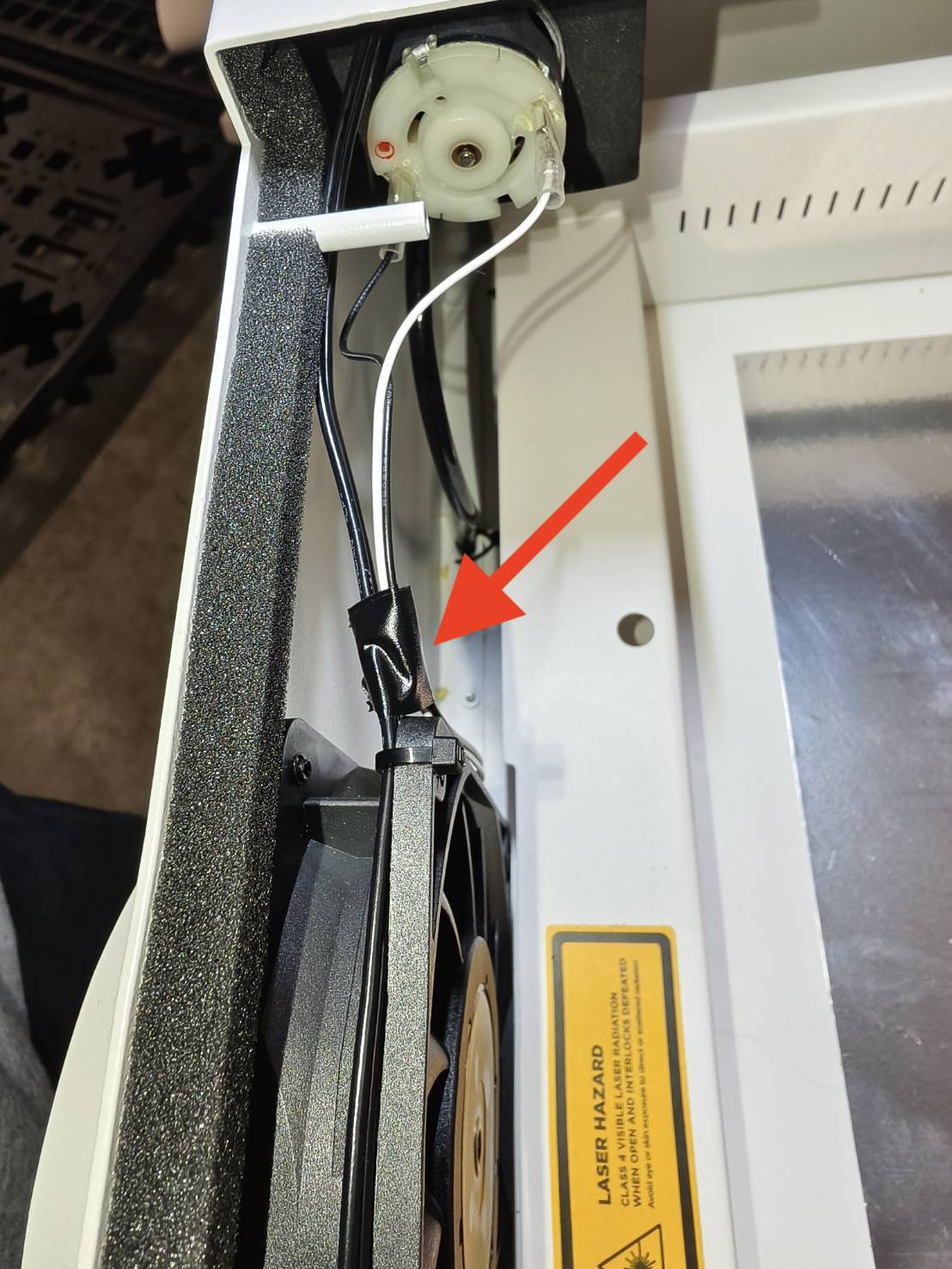

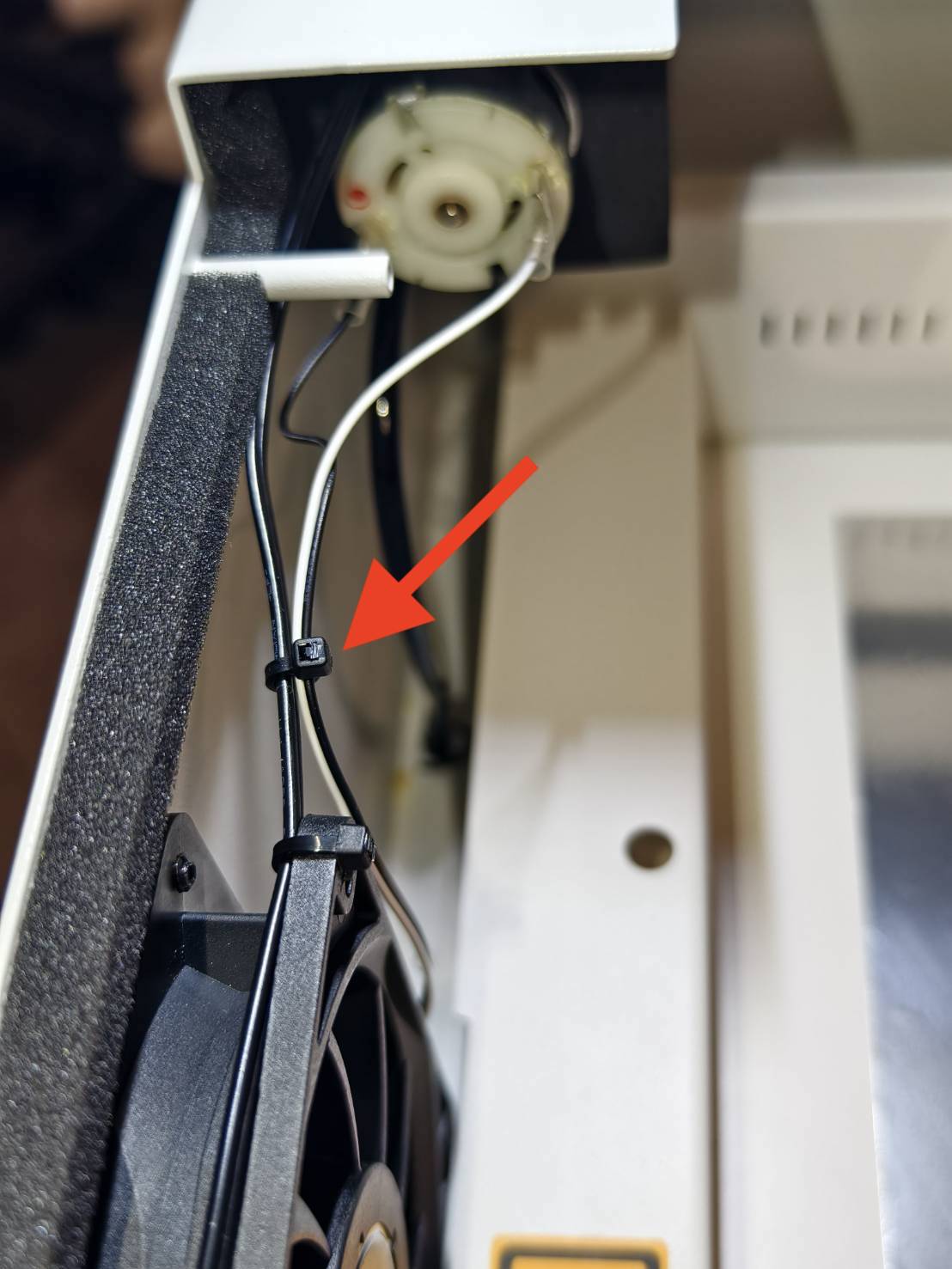

Una los cables de la bomba de aire con el cable fijado en la parte superior del ventilador utilizando una brida o cinta adhesiva.
Nota: Omita este paso y pase al Paso 25 si no es necesario reemplazar el cable.
Ejemplo de brida
Ejemplo de cinta adhesiva
Paso 25
Vuelva a conectar los cables.
Asegúrese de que la marca blanca del cable USB-C esté orientada hacia el área de trabajo, como se muestra en la imagen siguiente.
(Puede ser útil utilizar pinzas en este paso)
Paso 26

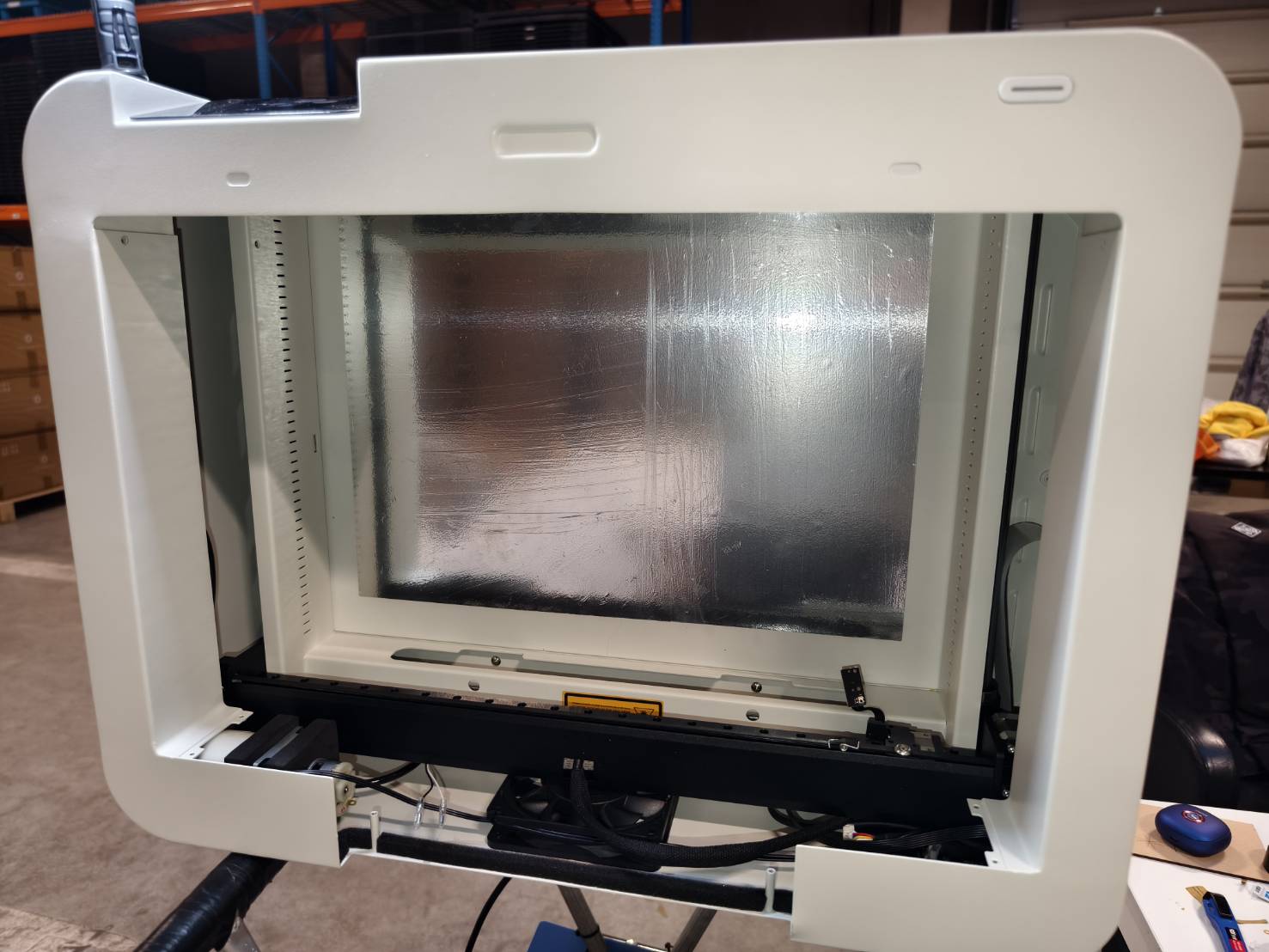

Coloque la placa y la cubierta de la puerta en la parte superior. Deje un espacio para poder acceder con las manos.
Paso 27

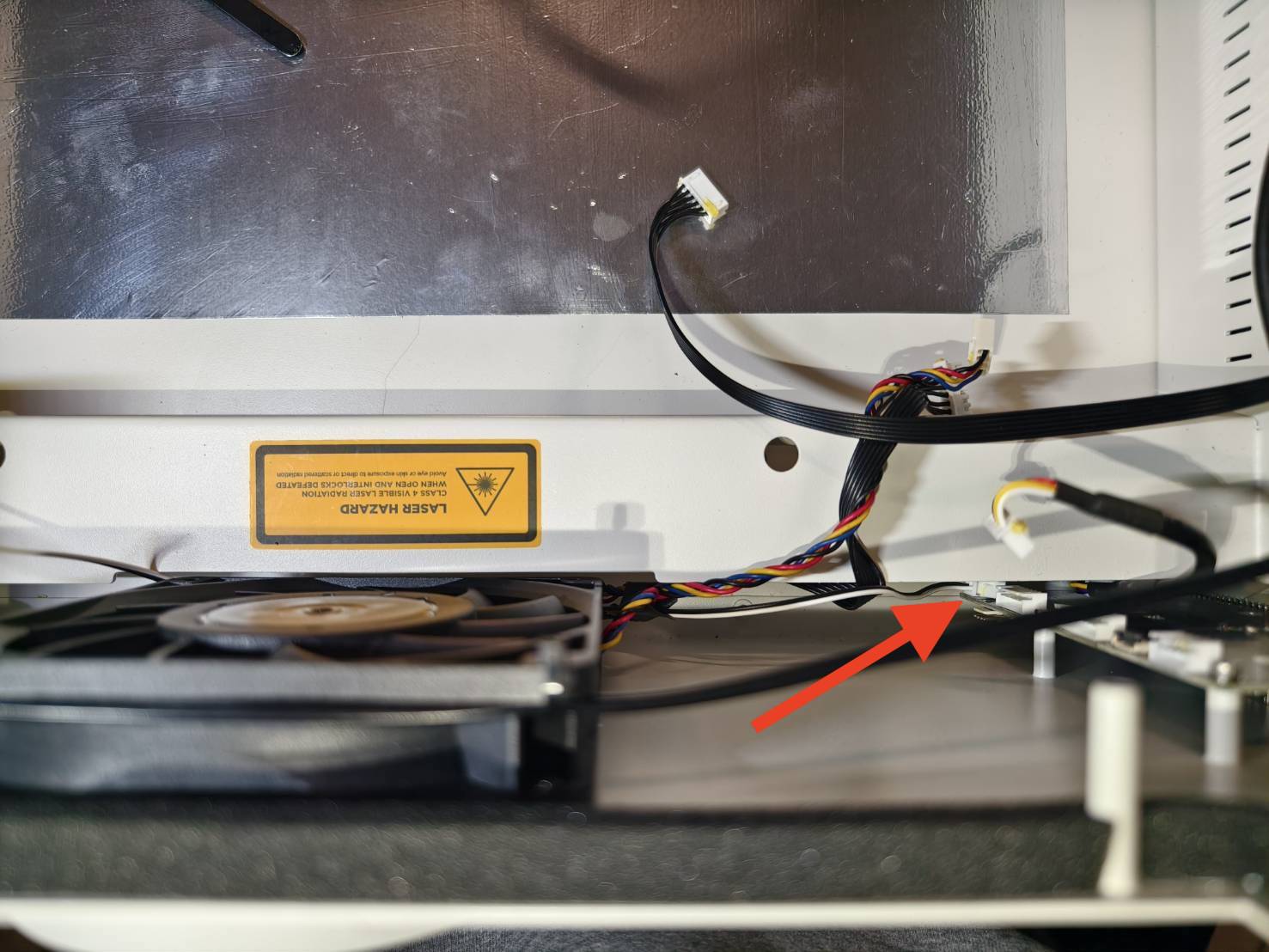

Conecte el cable de la cámara a la placa base.
Tenga en cuenta que la superficie metálica del cable de la cámara debe estar orientada hacia la placa base.
La superficie metálica del cable de la cámara:
La superficie metálica debe estar orientada hacia la placa base:
Inserte el cable:
Cierre el clip:
Paso 28
Conecte el cable del motor.
Paso 29
Vuelva a colocar la placa y apriete los tornillos. (Tornillos T8 x 8 unidades)
Paso 30
Dado que los pasos anteriores implicaron mover la cubierta de la puerta y la cámara, realice la calibración de la cámara como paso final antes de reanudar el uso de la máquina.
Puede consultar esta página: Calibración de la cámara.
