Ador - Guía de sustitución del ventilador de extracción

Herramientas:

• Destornillador de estrella
• Destornillador Torx T8
• Alicates de corte diagonal o tenazas
• Bridas o cinta adhesiva
• Pinzas (Opcional)

Paso 1:

Apague la máquina y desconecte el cable de alimentación.

Paso 2:

Desenrosque estos tornillos de la placa. Tornillo T8 x 8 unidades (La placa y la cubierta de la puerta están conectadas).

Paso 3:

Desplace la placa y la cubierta de la puerta ligeramente hacia adelante.

Paso 4:

Desconecte el cable del motor. Será más fácil retirar el cable de la cámara después de desconectar este cable.

Paso 5:

Desconecte el cable de la cámara.
Tenga en cuenta que hay un clip que sujeta el cable. Abra el clip para desconectar el cable de la cámara.
(Las pinzas pueden ser útiles en este paso)

Clip de sujeción:

Clip de bloqueo abierto:

Extraiga el cable:

Paso 6:

Retire la placa y la cubierta de la puerta.

Paso 7:

Retire los otros cuatro cables y deje conectado el cable de 2 pines en la parte inferior.
(Las pinzas pueden ser útiles en este paso)

Paso 8:

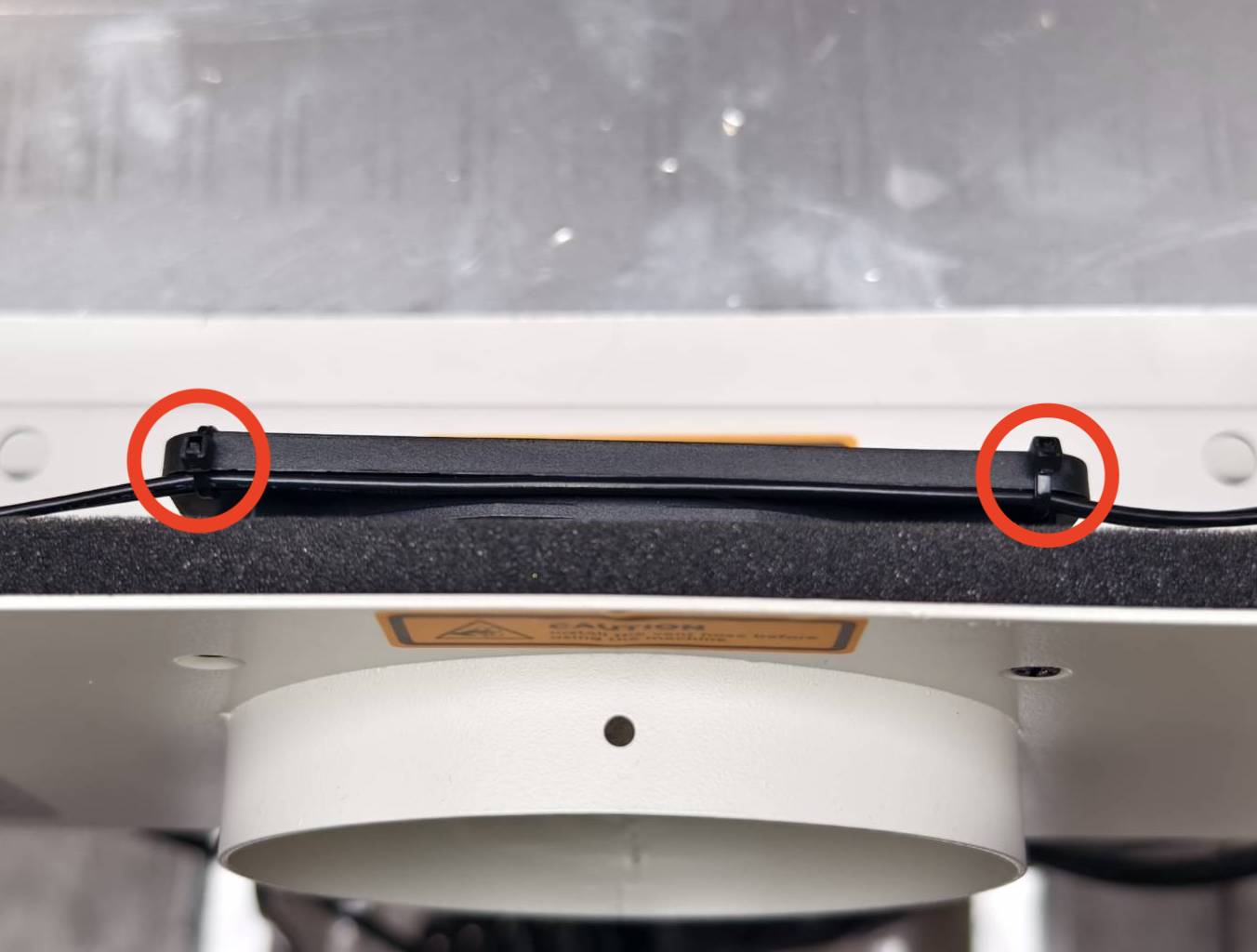

Corte estas bridas con unos alicates o tenazas.

Paso 9:

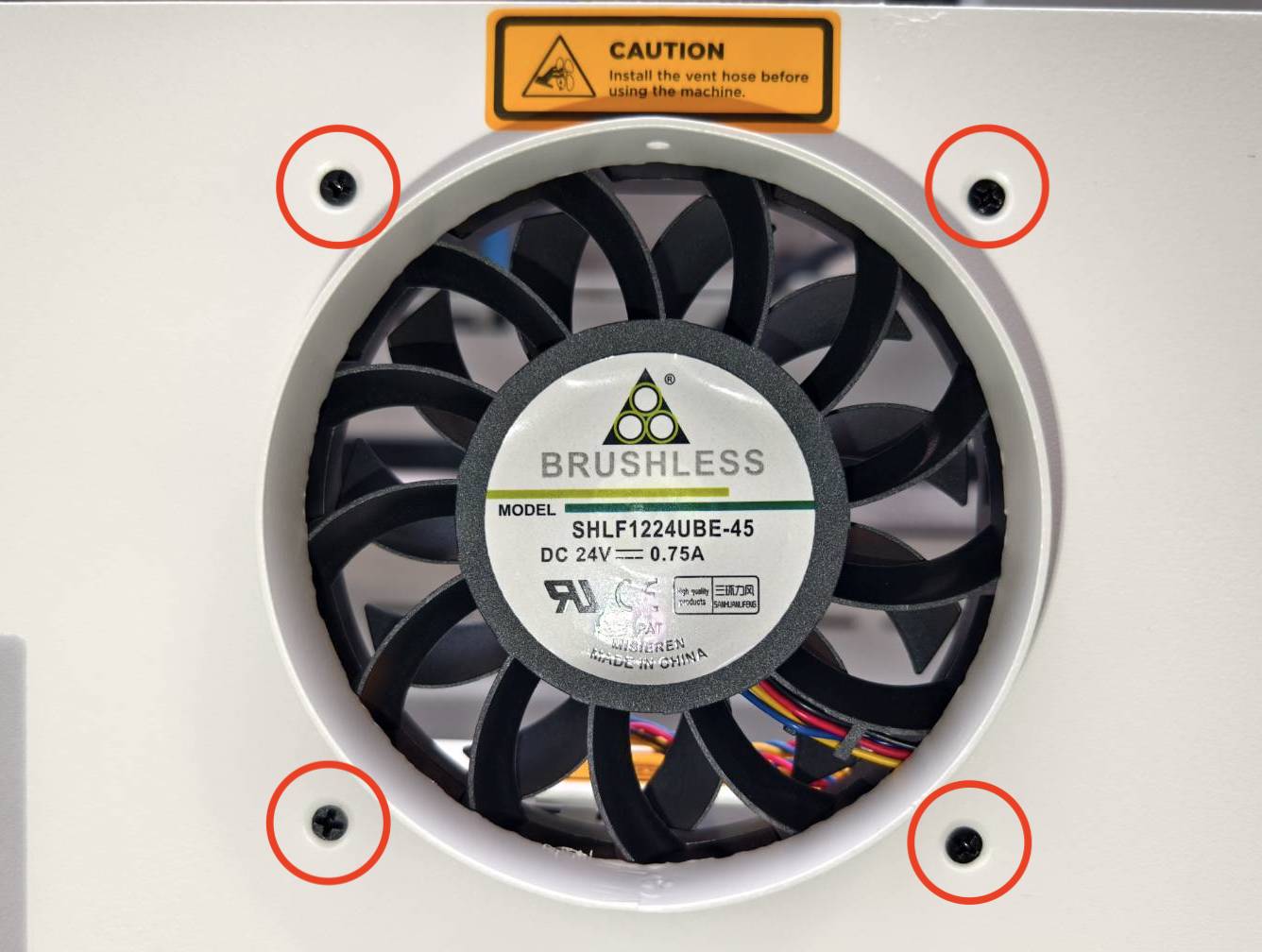

Desmonte el ventilador desatornillando estos cuatro tornillos con un destornillador Phillips.

Paso 10:

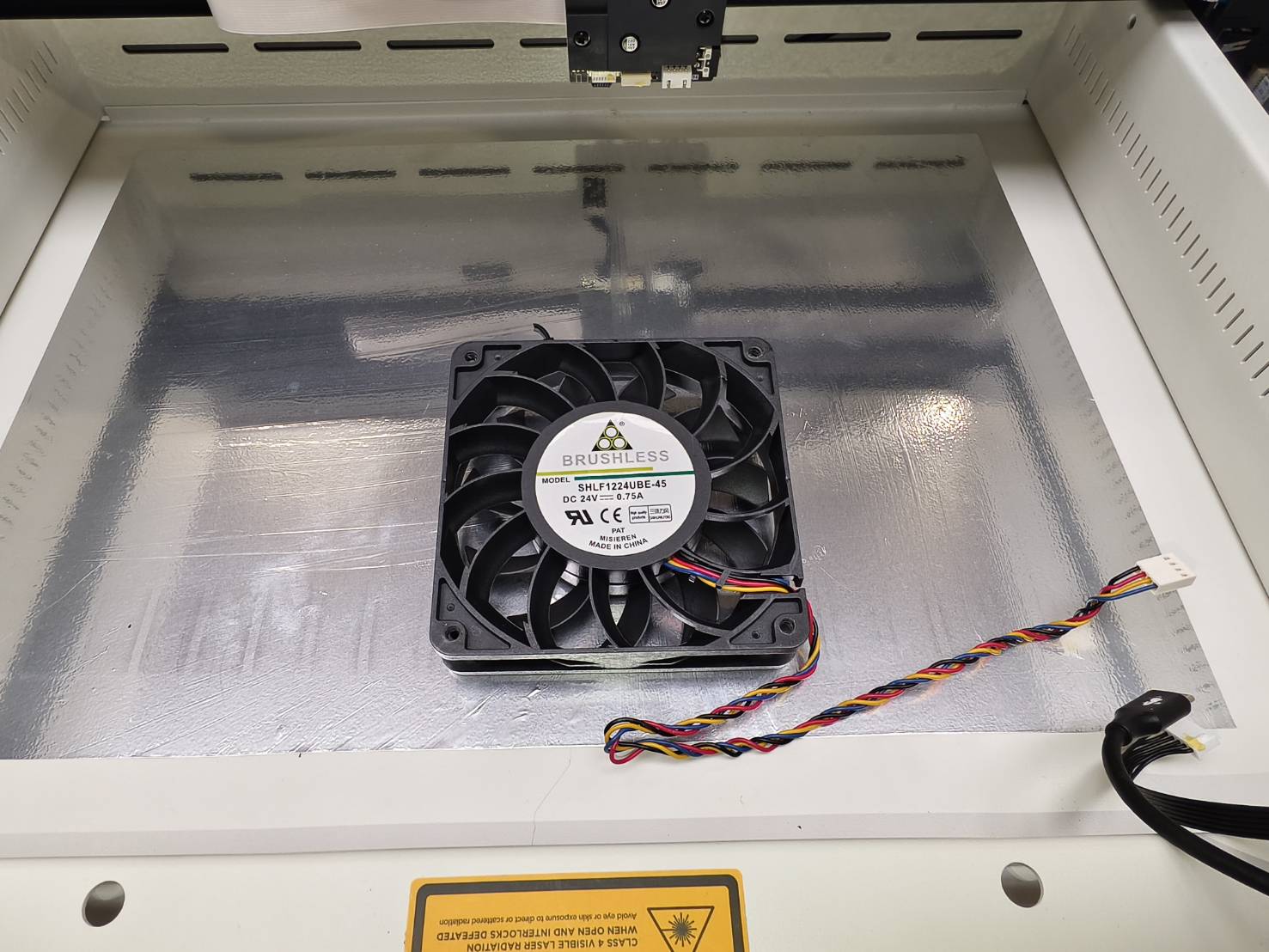

Una vez desmontado el ventilador, corte cuidadosamente las bridas en la parte inferior del mismo. Después de cortar las bridas, el ventilador podrá retirarse completamente.

Paso 11:

Tome el nuevo ventilador y ate el cable de 2 pines que sigue conectado junto con el cable del ventilador como se muestra en la imagen siguiente. Asegúrese de que el lado del cable quede en la parte inferior del ventilador.
La longitud del cable del ventilador debe reducirse doblándolo. Es aceptable utilizar bridas o cinta adhesiva para sujetar los cables.

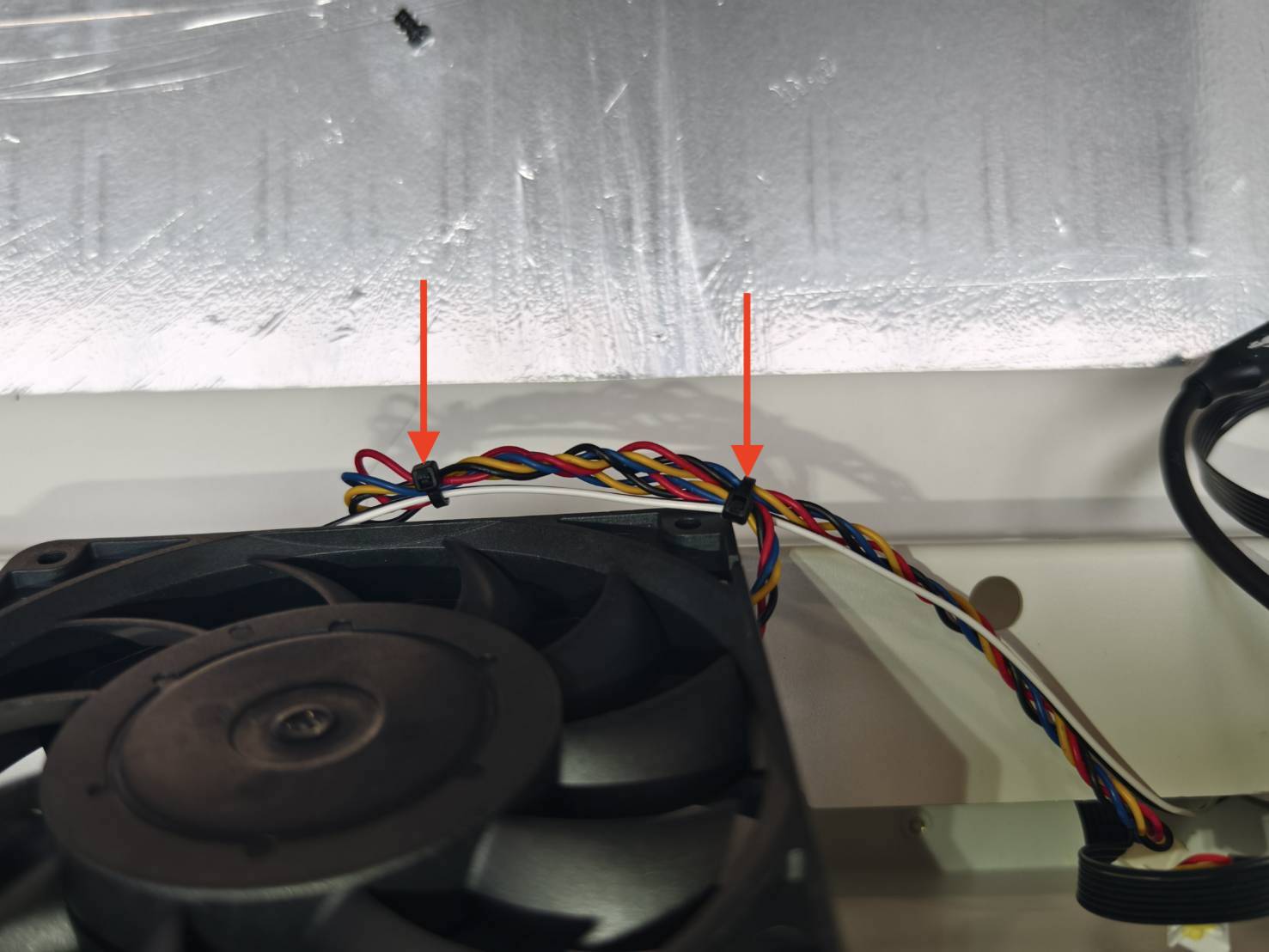

Ejemplo con brida:

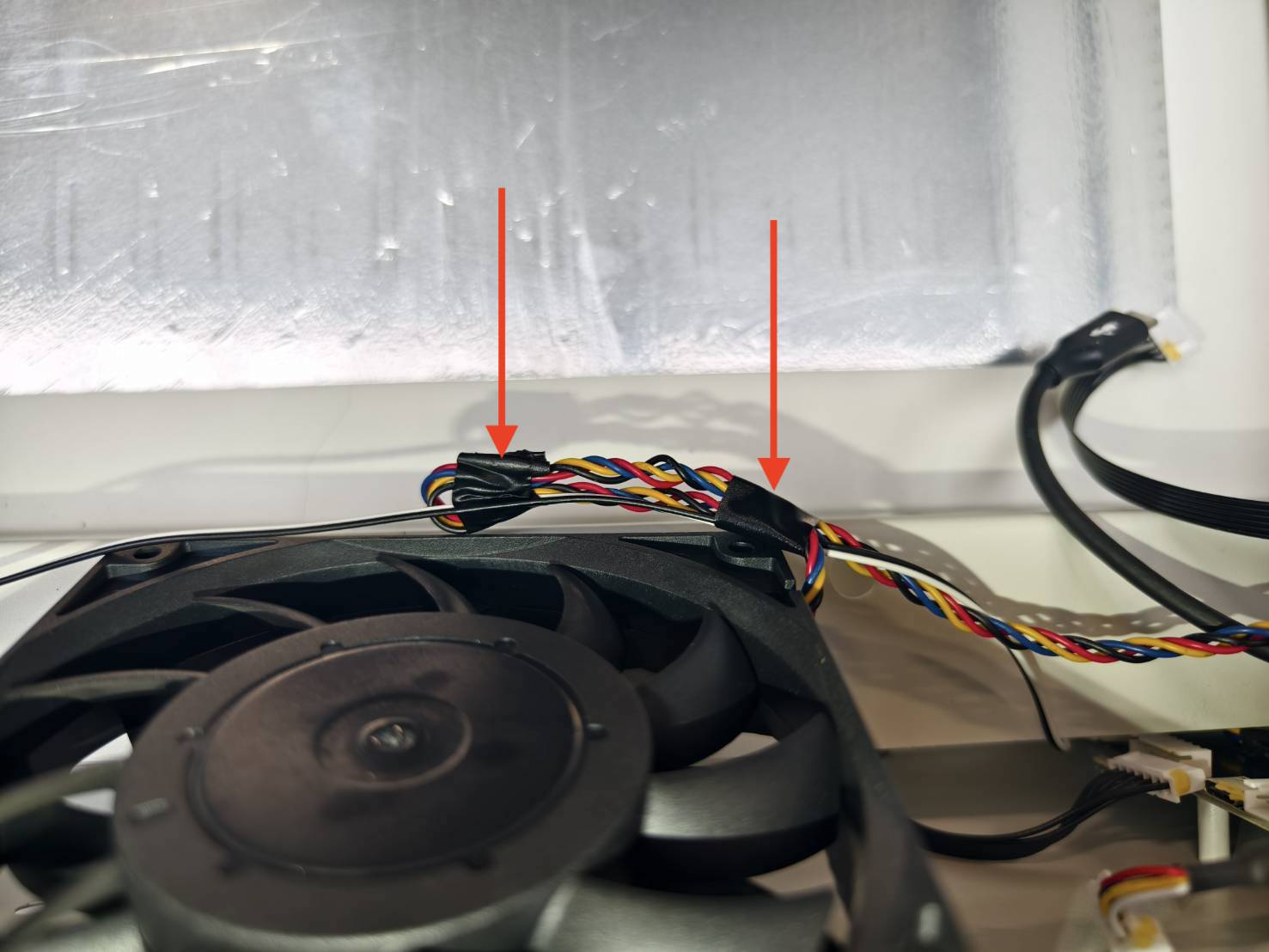

Ejemplo con cinta adhesiva:

Paso 12:

Fije el nuevo ventilador a la máquina atornillando los cuatro tornillos.
Asegúrese de que los cables atados queden colocados debajo del ventilador.

Paso 13:

Vuelva a conectar los cables.
Asegúrese de que la marca blanca del cable USB-C esté orientada hacia el área de trabajo, como se muestra en la imagen siguiente.
(Las pinzas pueden ser útiles en este paso)

Paso 14:

Fije el cable en la parte superior del ventilador utilizando bridas o cinta adhesiva.

Ejemplo con brida:

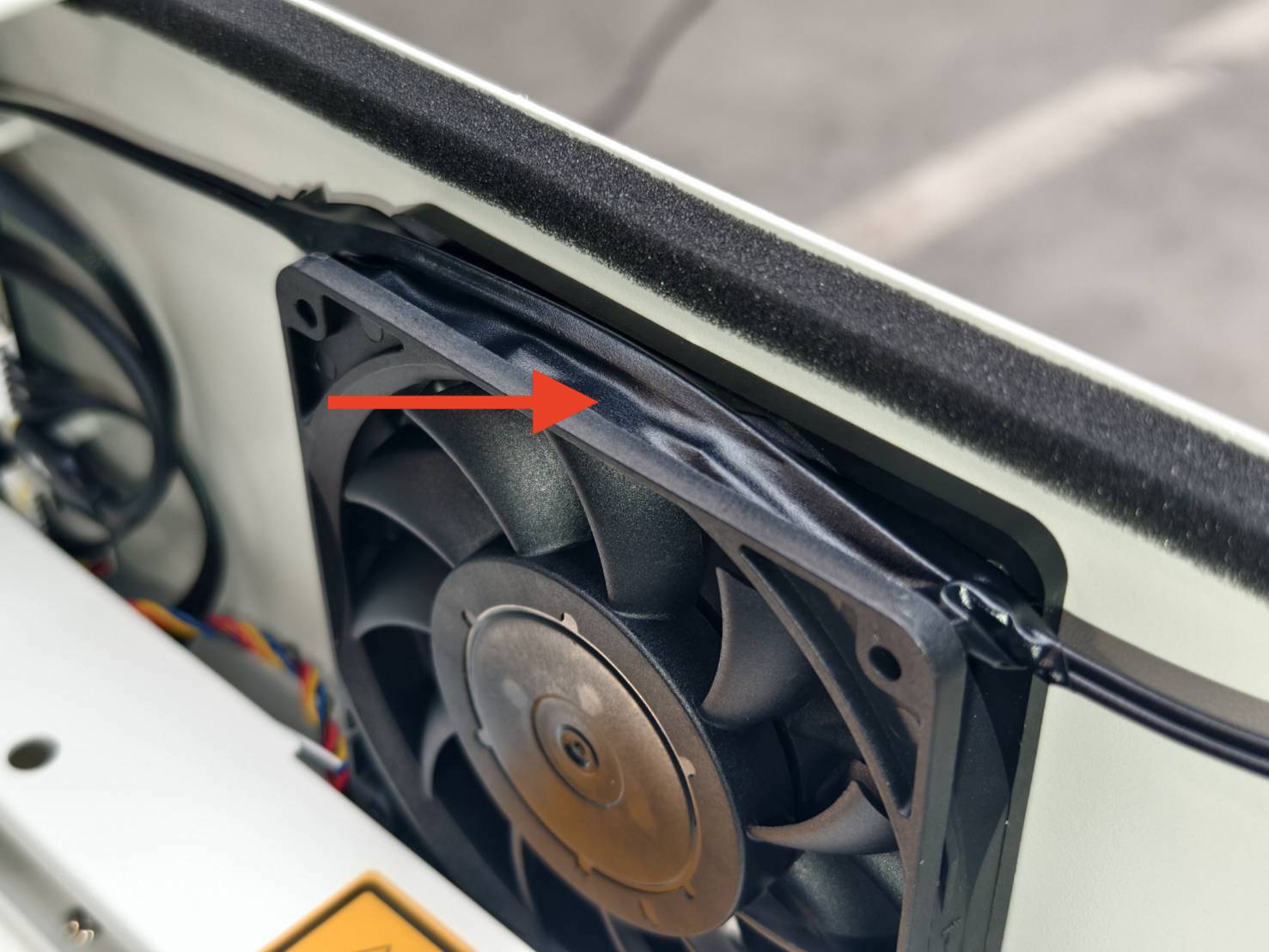

Ejemplo con cinta adhesiva:

Paso 15:

Coloque la placa y la cubierta de la puerta en la parte superior. Deje un espacio para poder acceder con las manos.

Paso 16:

Conecte el cable de la cámara a la placa base.
Tenga en cuenta que la superficie metálica del cable de la cámara debe estar orientada hacia la placa base.

La superficie metálica del cable de la cámara:


La superficie metálica debe estar orientada hacia la placa base:

Inserte el cable:

Cierre el clip:

Paso 17 - Conecte el cable del motor:

Paso 18:

Vuelva a colocar la placa y apriete los tornillos. (Tornillo T8 x 8 unidades)

Paso 19

Dado que los pasos anteriores implicaron mover la tapa de la puerta y la cámara, realice la calibración de la cámara como paso final antes de reanudar el uso de la máquina.
Puede consultar esta página: Calibración de la cámara.

#Fin
