Beambox II - 12 V:n virtalähteen (12V PSU) vaihto

Työkalut

Vaihe 1

Sammuta laite ja irrota virtajohto.

Vaihe 2

Avaa sivukansi nähdäksesi laitteen sisäosat.

• Käytä ristipääruuvimeisseliä kannen avaamiseen.



Vaihe 3

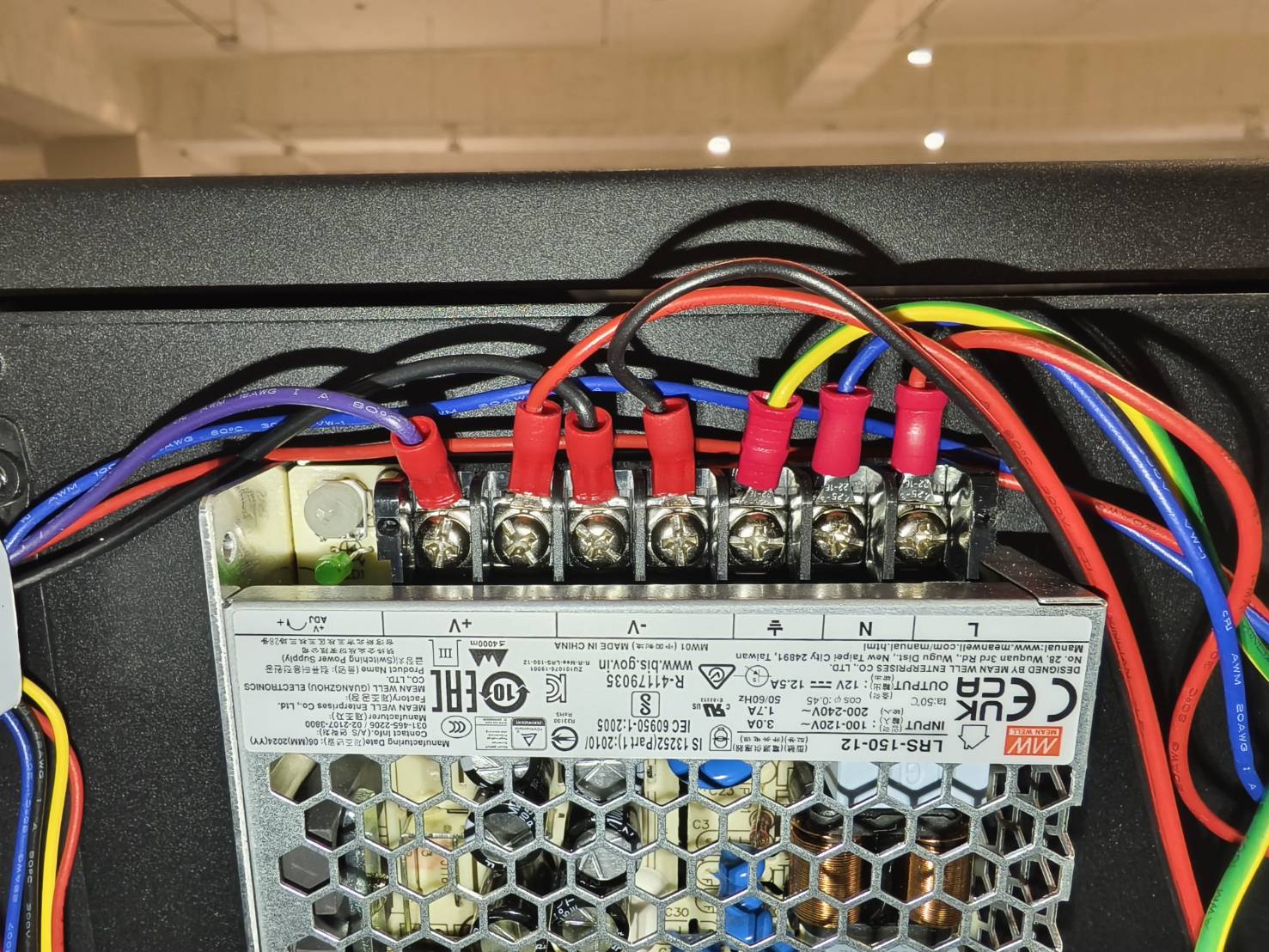

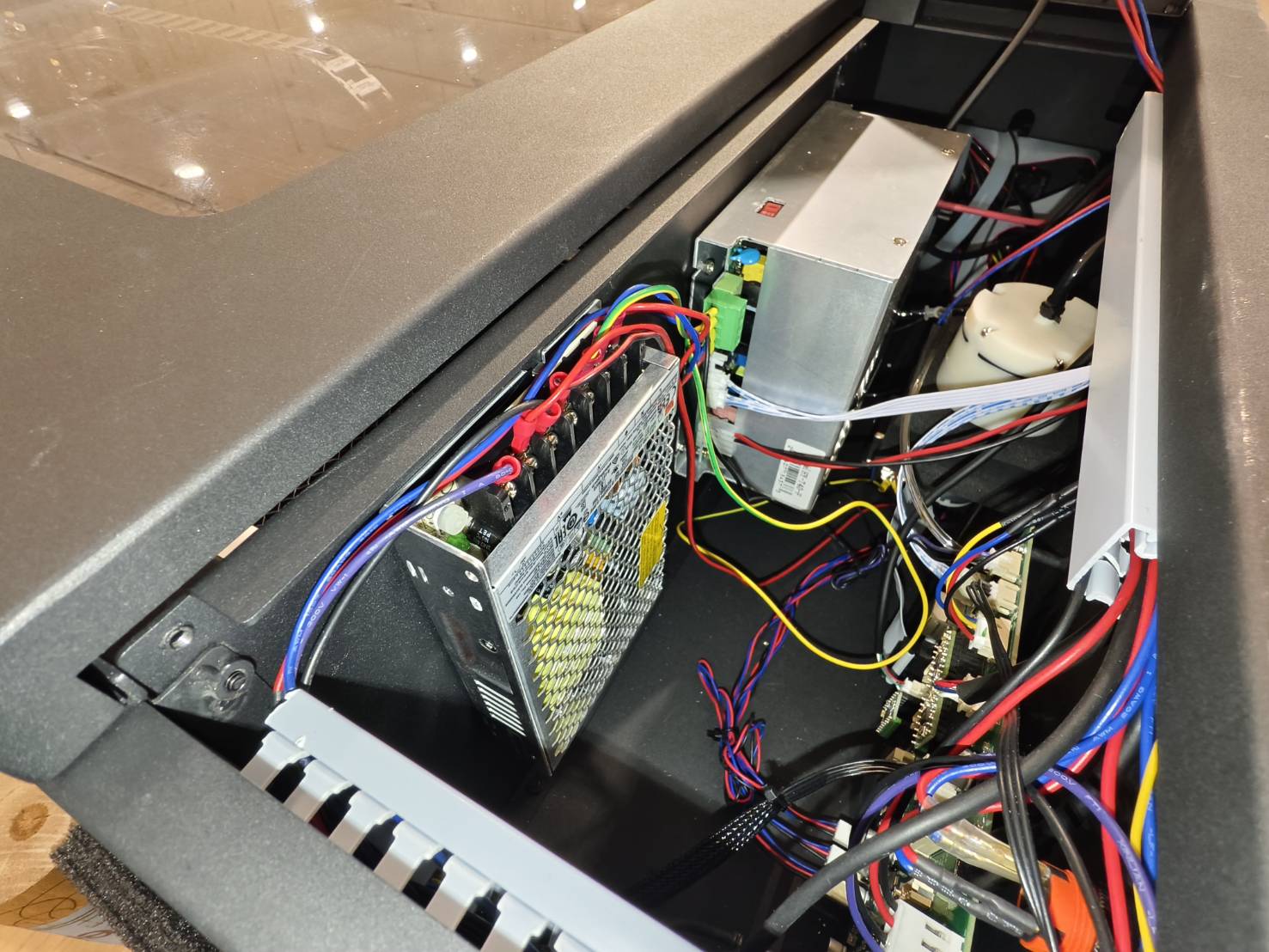

Ota selkeitä valokuvia koko 12 V:n virtalähteen (PSU) johdotuksesta.
Tämä auttaa sinua muistamaan johtojen oikeat paikat uutta virtalähdettä asennettaessa.
(Jos et muista, mihin jokin johto kuuluu, katso kaaviosta viimeisin kokoonpano.)

Vaihe 4

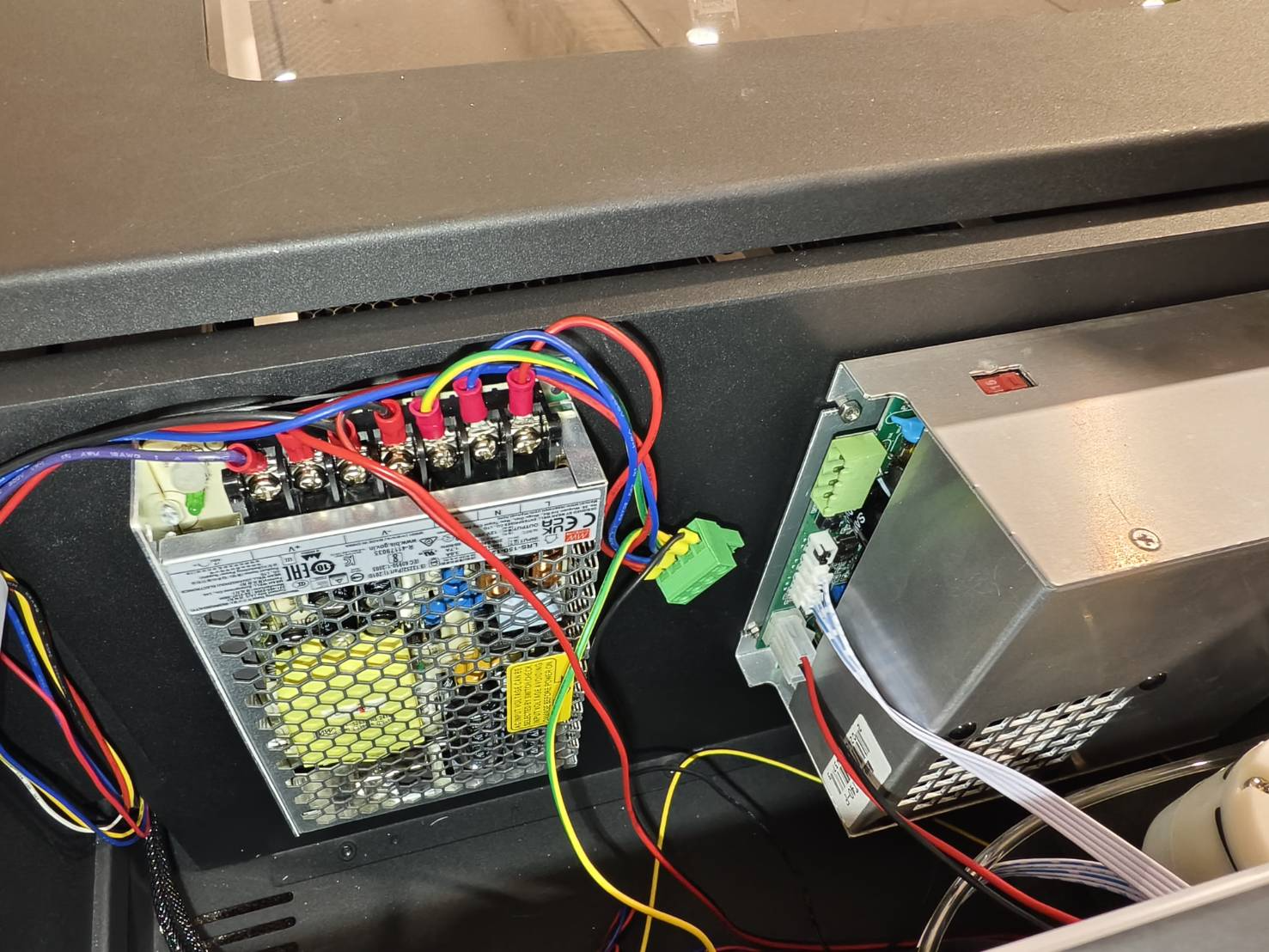

Irrota kaapeli laserin virtalähteestä.

Vaihe 5

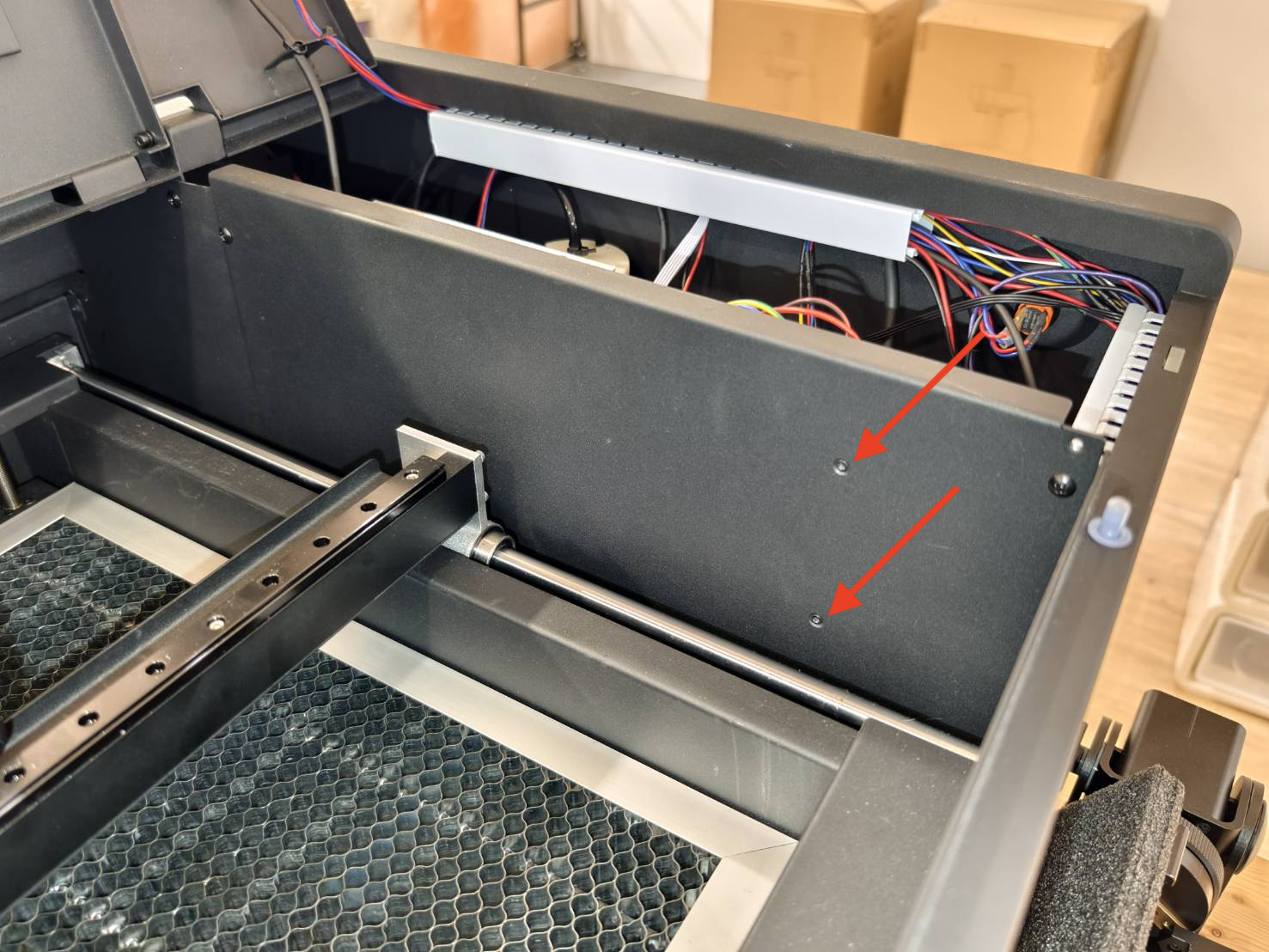

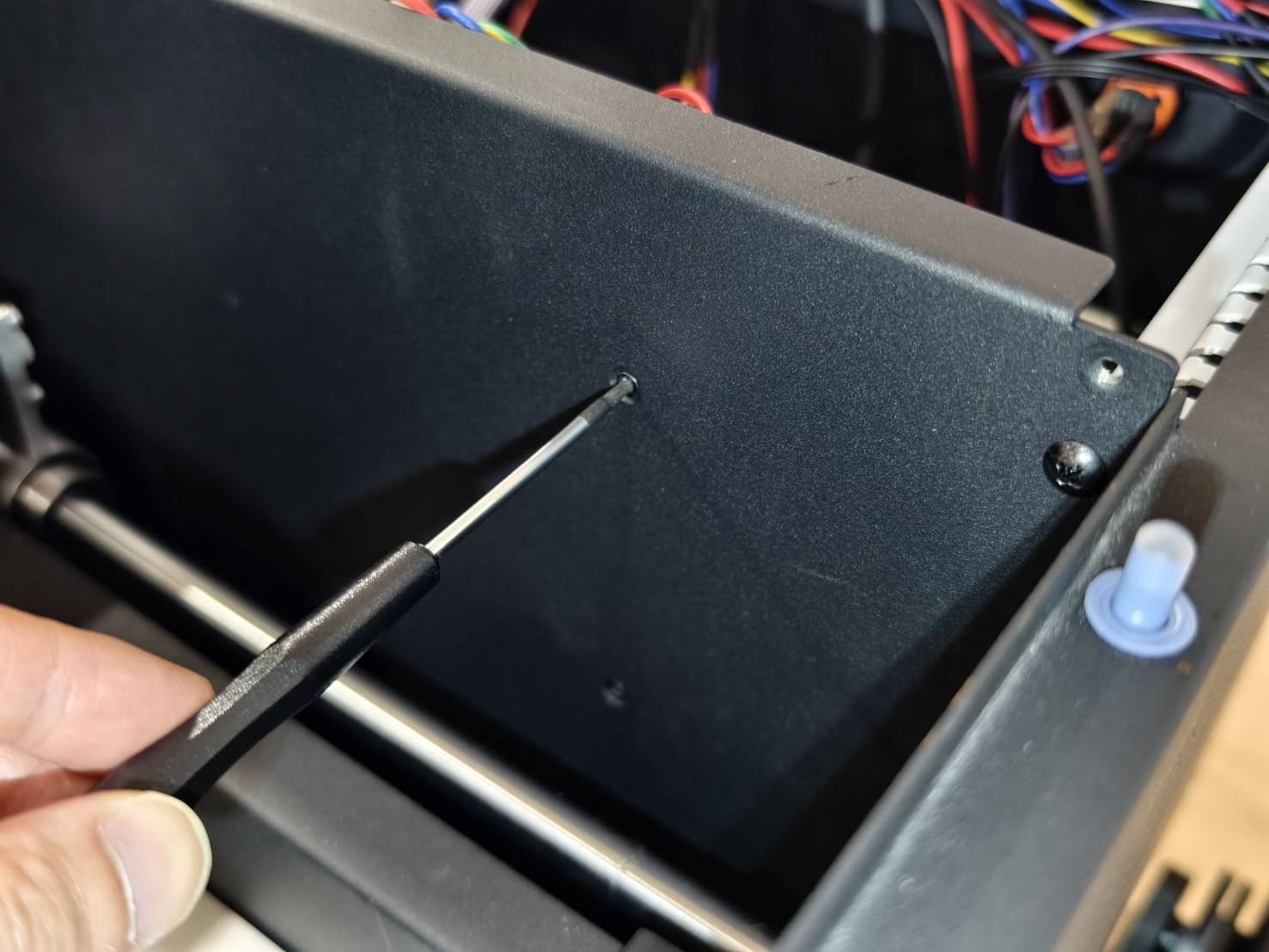

Avaa kansi ja irrota kaksi T8-ruuvia 12 V:n virtalähteen takaa.
Tämän jälkeen virtalähde voidaan irrottaa peltilevystä.

Vaihe 6

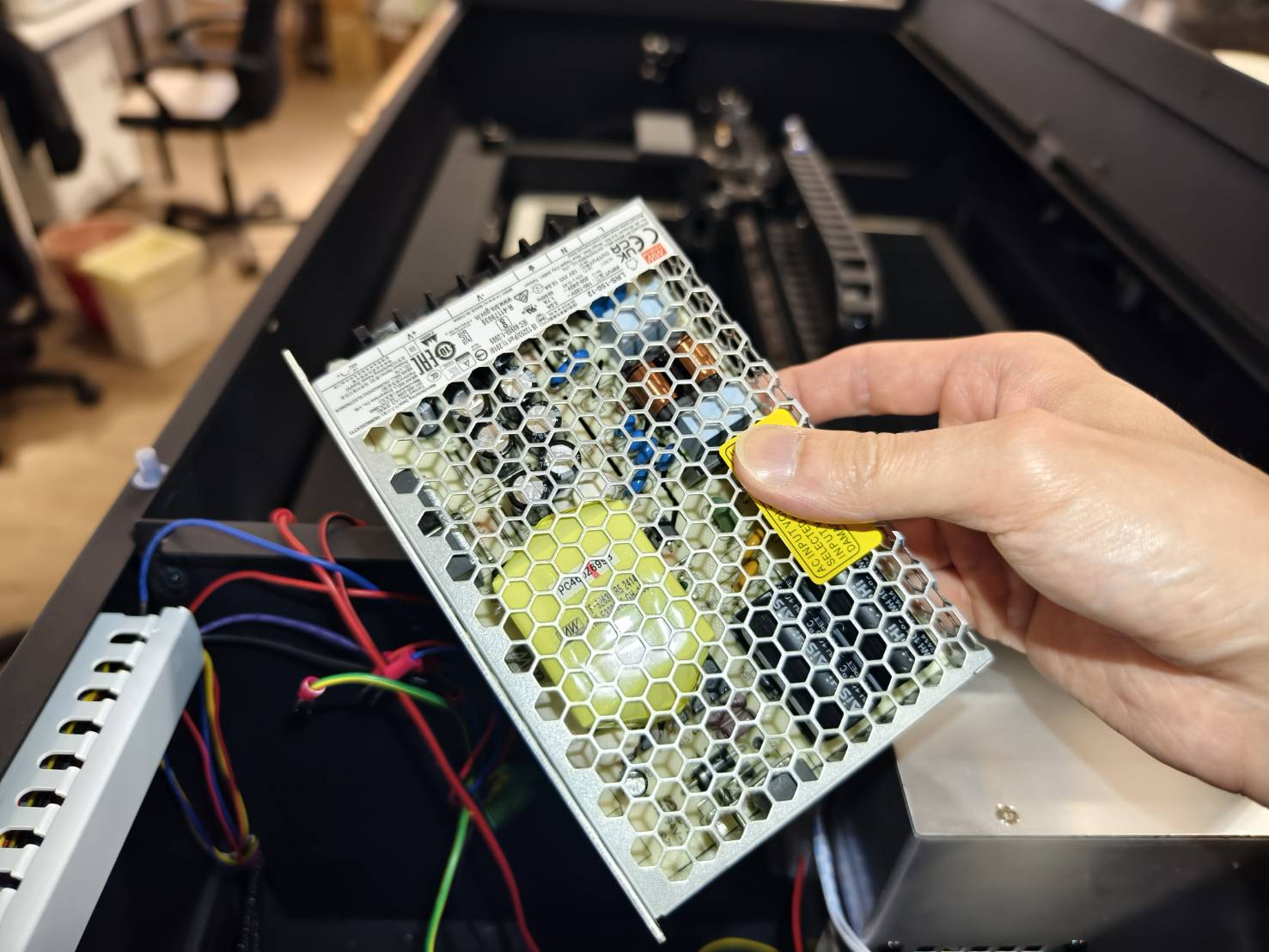

Irrota kaikki johdot 12 V:n virtalähteestä, minkä jälkeen virtalähde voidaan poistaa kokonaan laitteesta.
Voit ottaa valokuvia ennen johtojen irrottamista siltä varalta, että myöhemmin unohdat johtojen oikeat paikat.

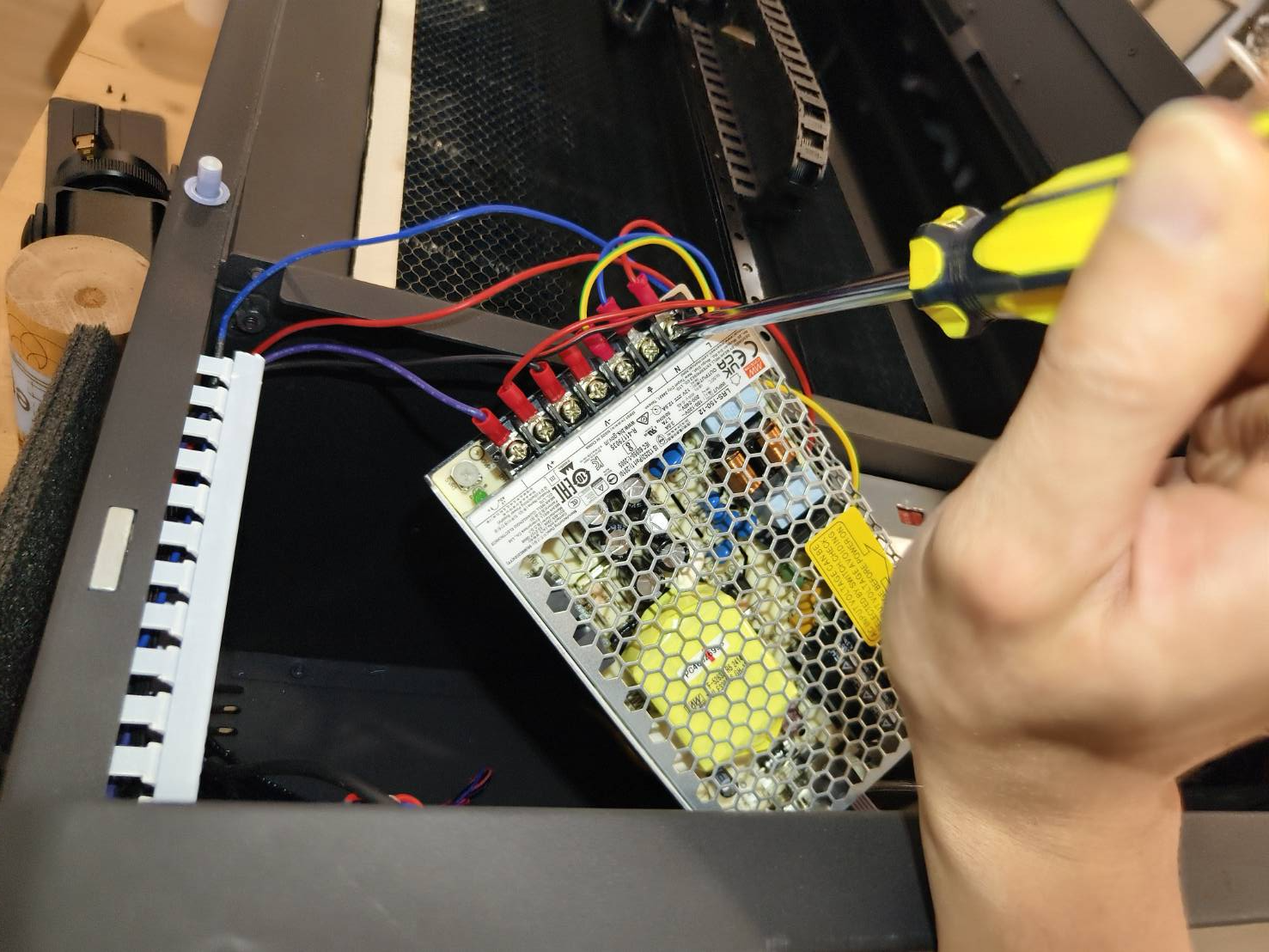

(Ruuveja ei tarvitse irrottaa kokonaan. Johdot voidaan irrottaa, kun ruuvit ovat löysällä.)

Vaihe 7

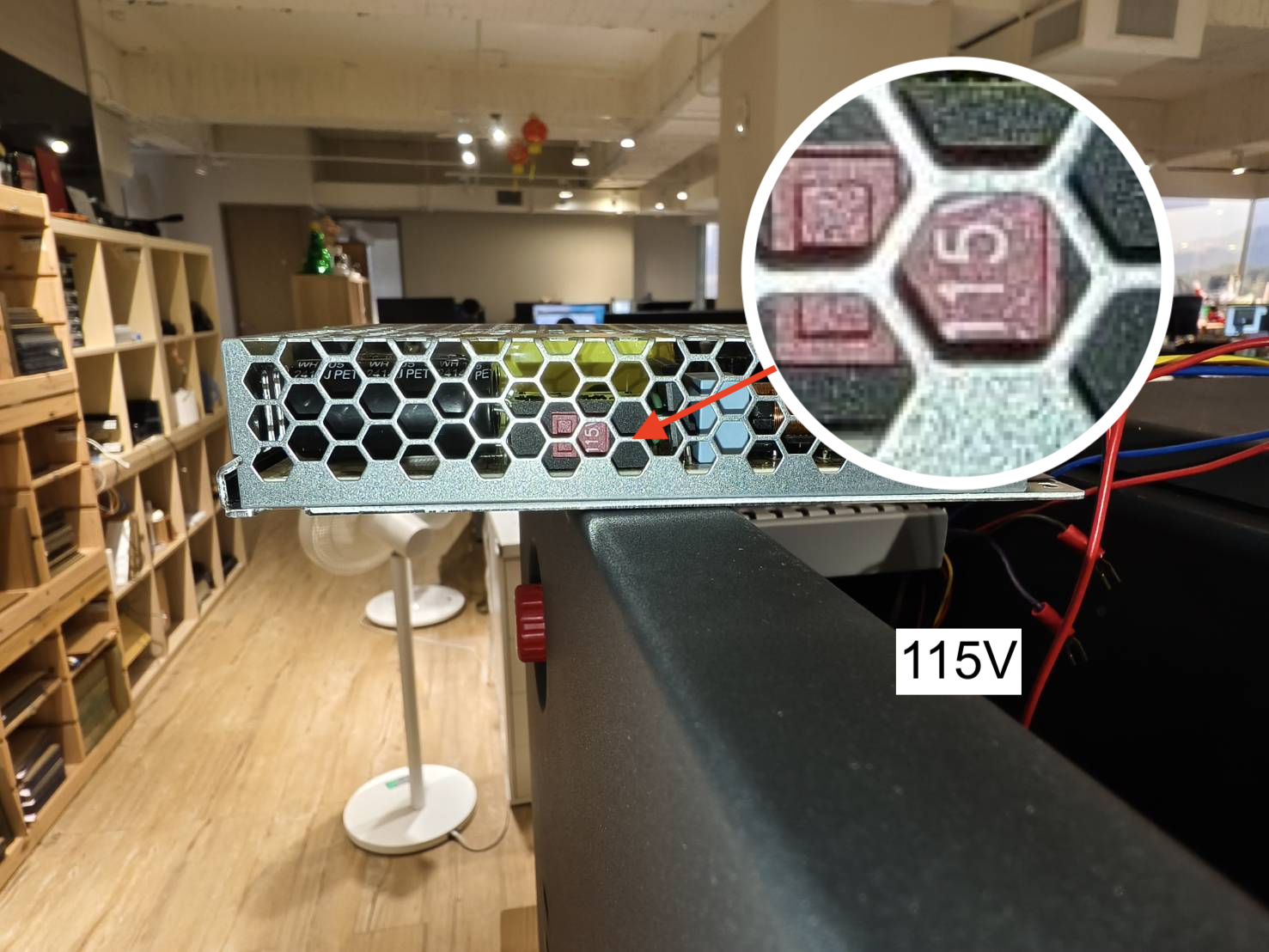

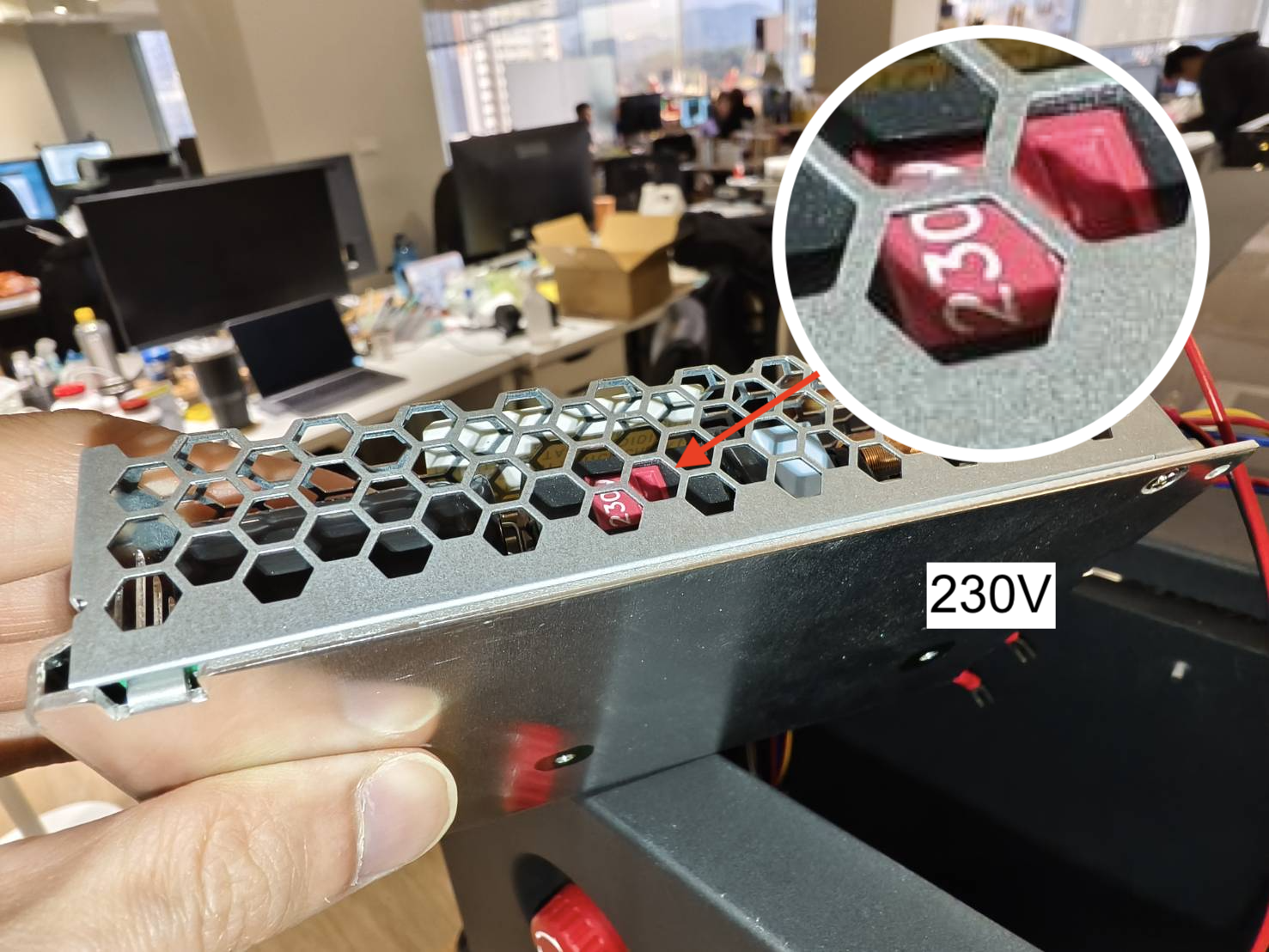

Varmista, että 12 V:n virtalähteen jännite on asetettu maassasi tai ympäristössäsi käytettävän jännitteen mukaiseksi.
Kytkin sijaitsee virtalähteen sivulla. Vaihda jännitteeksi 115 V tai 230 V ympäristösi mukaan.
(Jos et tiedä käyttöjännitettäsi, voit tarkistaa sen Wikipediasta)

Vaihe 8

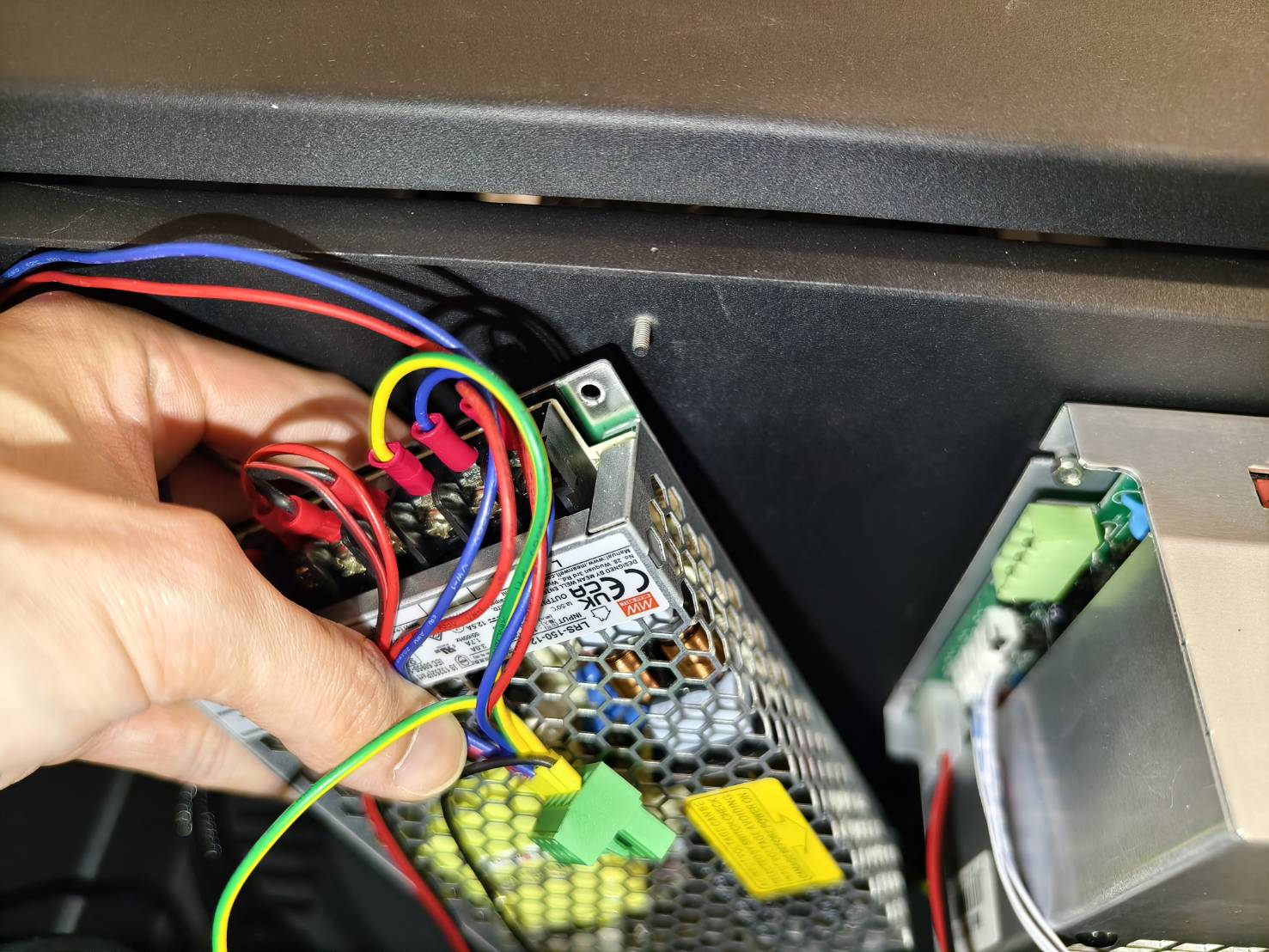

Kytke kaikki johdot uuteen 12 V:n virtalähteeseen.

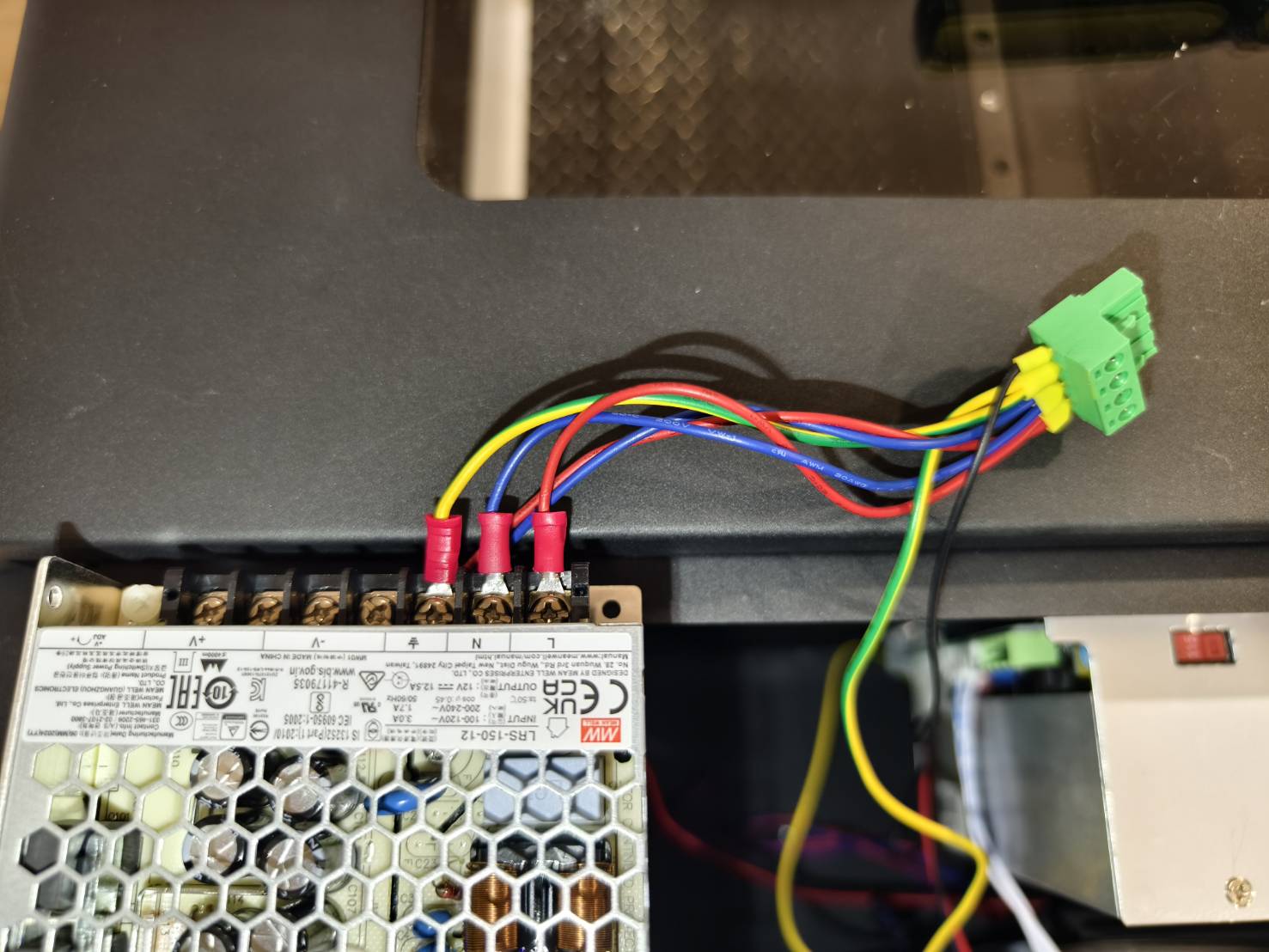

• Varmista, että vihreän liittimen johdot kytketään liittimiin "L", "N" ja "⏚".
  Punainen kytketään liittimeen "L".
  Sininen kytketään liittimeen "N".
  Vihreä/Keltainen kytketään "⏚"-liittimeen (Maadoitus)

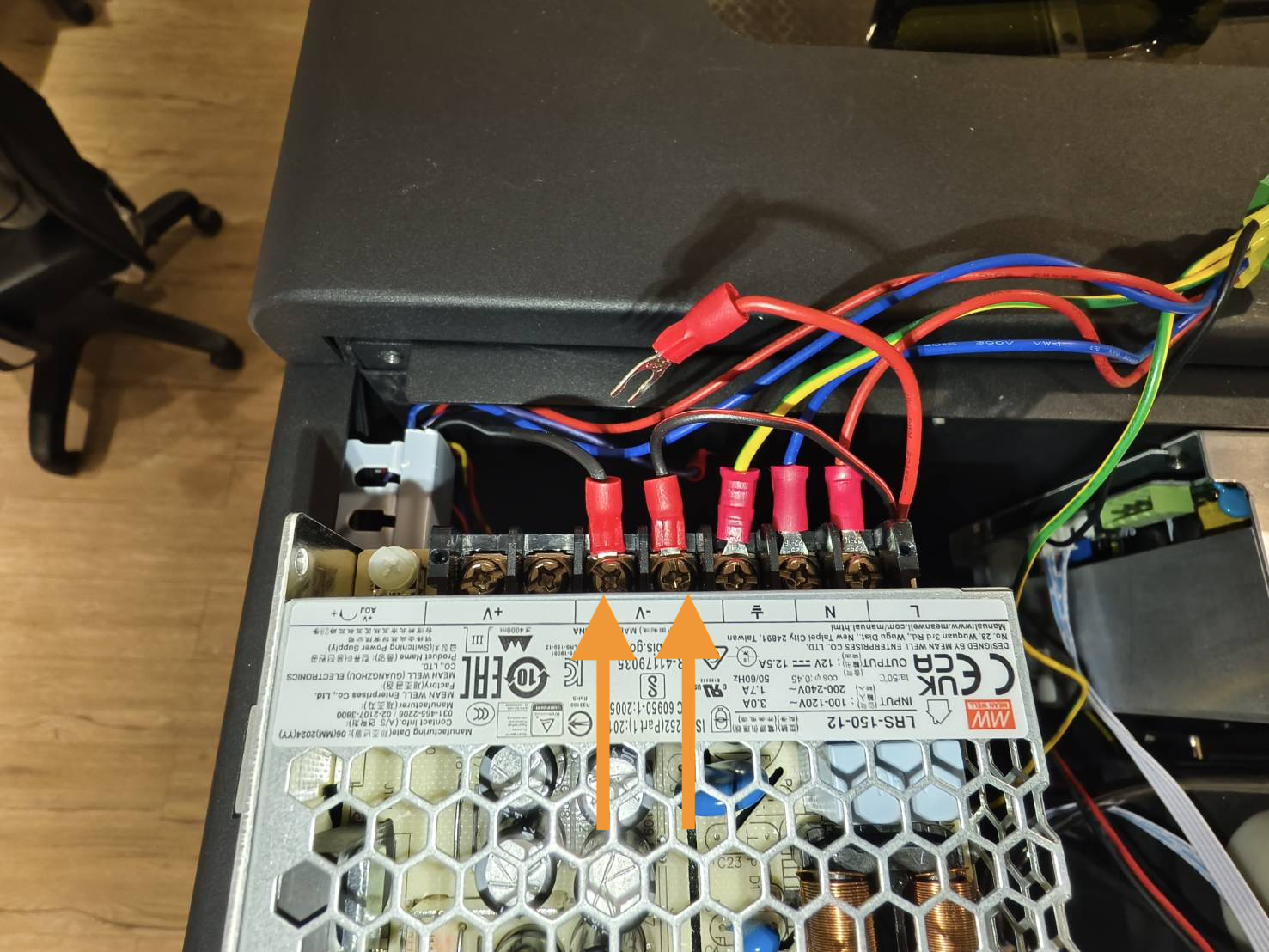

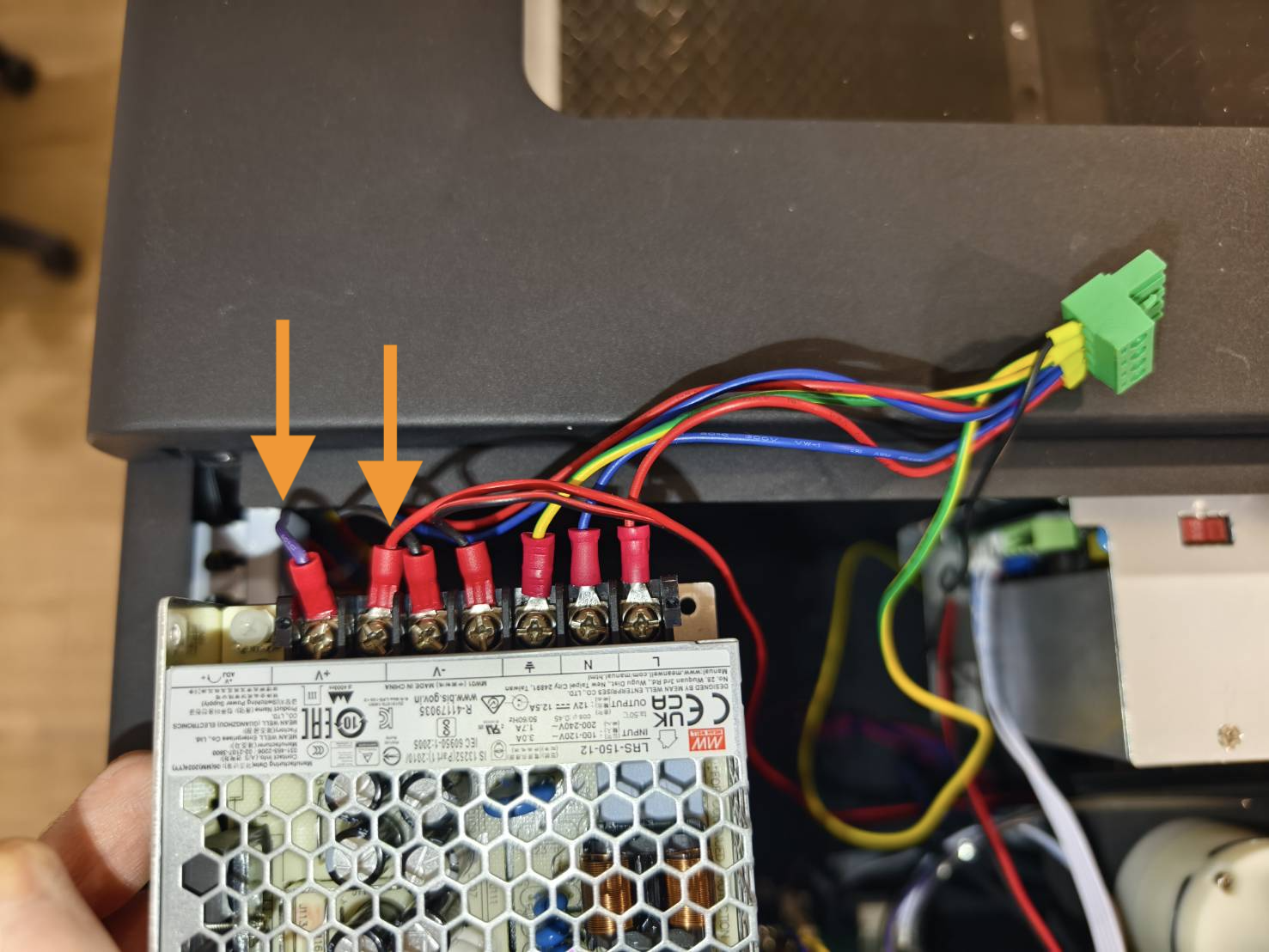

• Musta ja musta/punainen kytketään "-V"-liittimeen.



• Punainen ja violetti kytketään "+V"-liittimeen.
  (Varmista, ettei tämä punainen johto ole peräisin vihreästä liittimestä.)


Vaihe 9

Asenna 12 V:n virtalähde kiinnitystappiin.

Vaihe 10

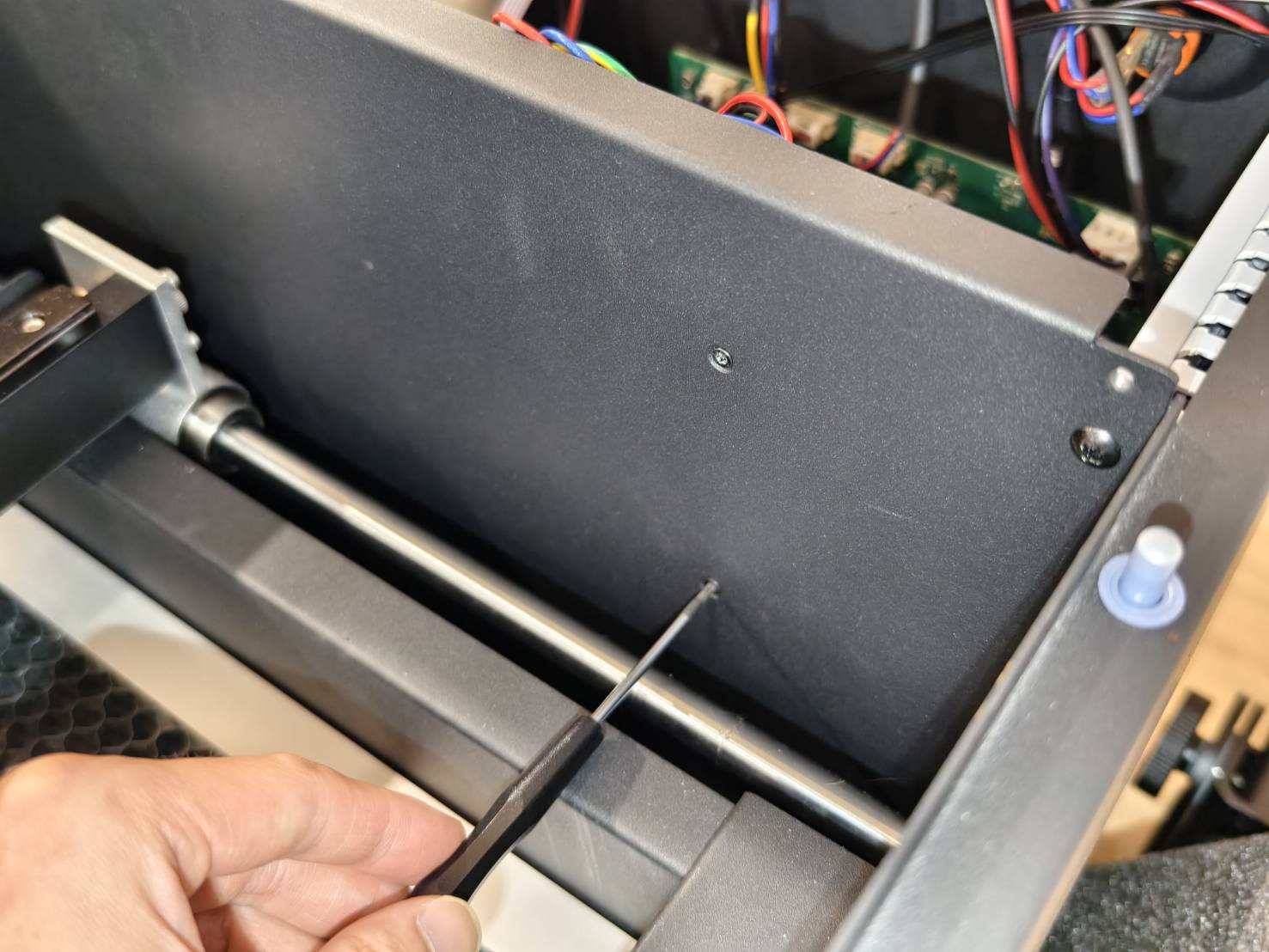

Kiinnitä T8-ruuvit virtalähteen kanssa.

Vaihe 11

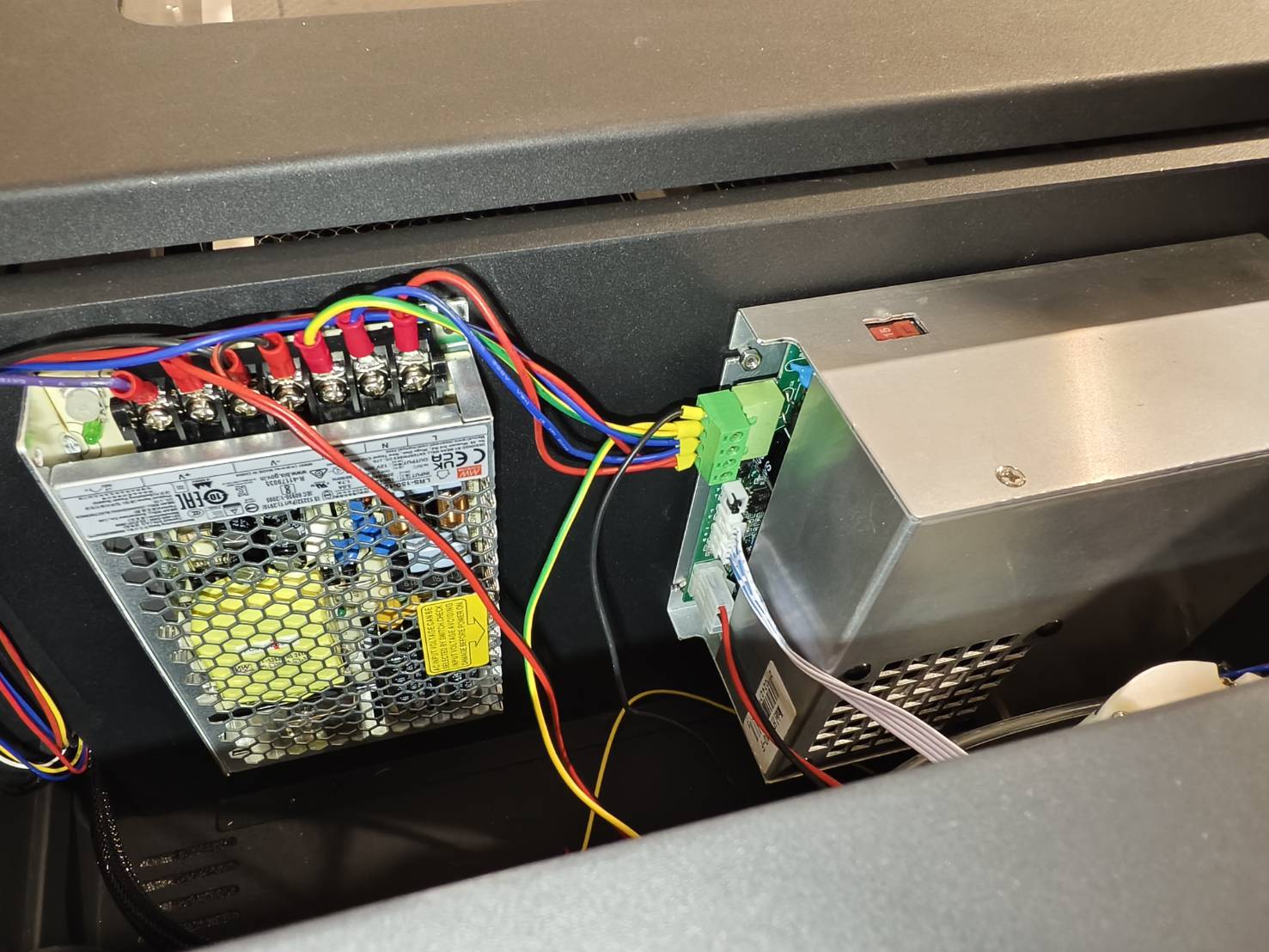

• Kytke vihreä liitin takaisin laserin virtalähteeseen.




• Sulje sivukansi ja kiristä ruuvi.
