Beambox II & HEXA RF - Automaattitarkennusanturin ja kaapelin vaihto

Työkalut

Vaihe 1

Sammuta laite ja irrota virtajohto.

Vaihe 2

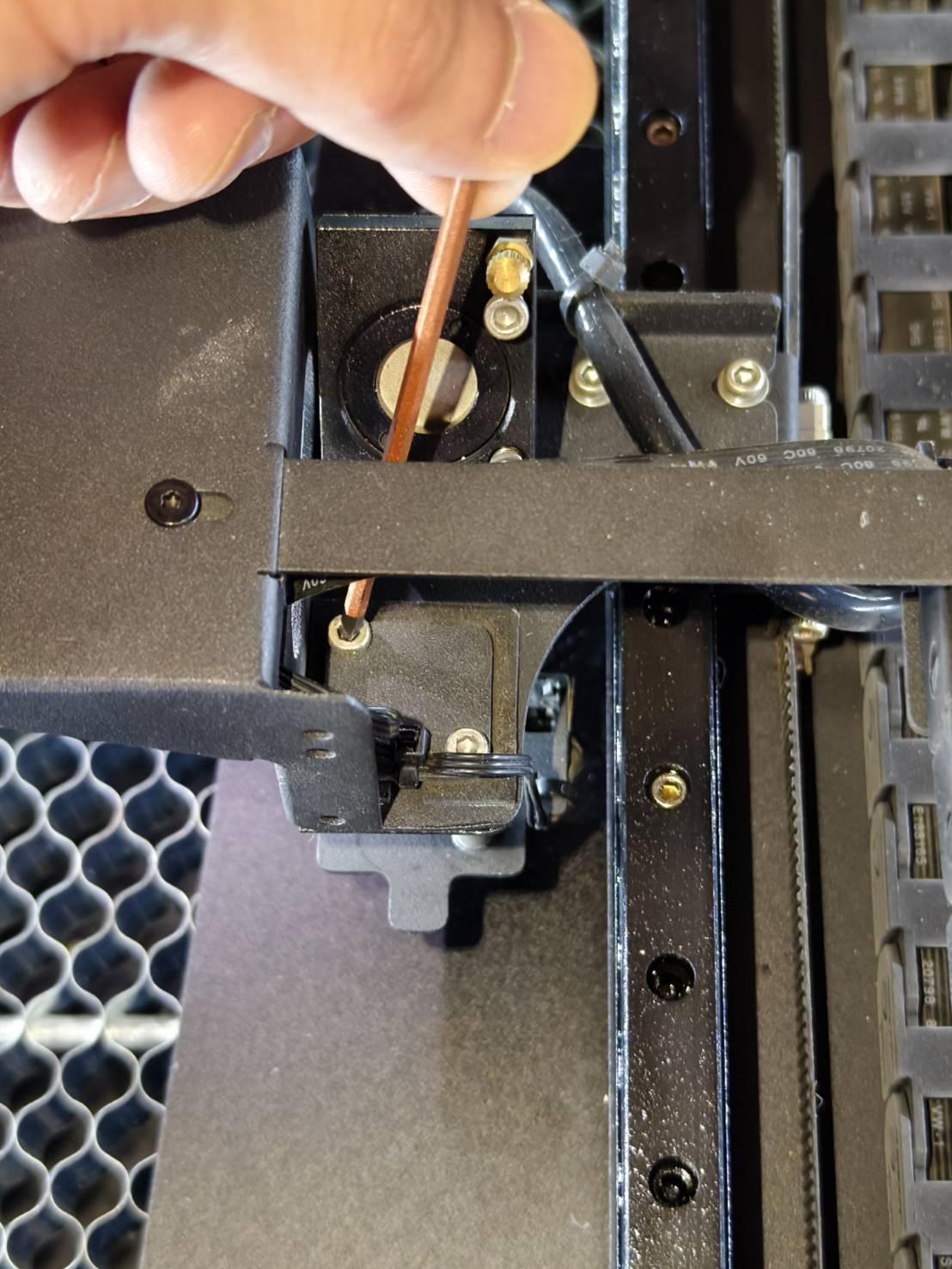

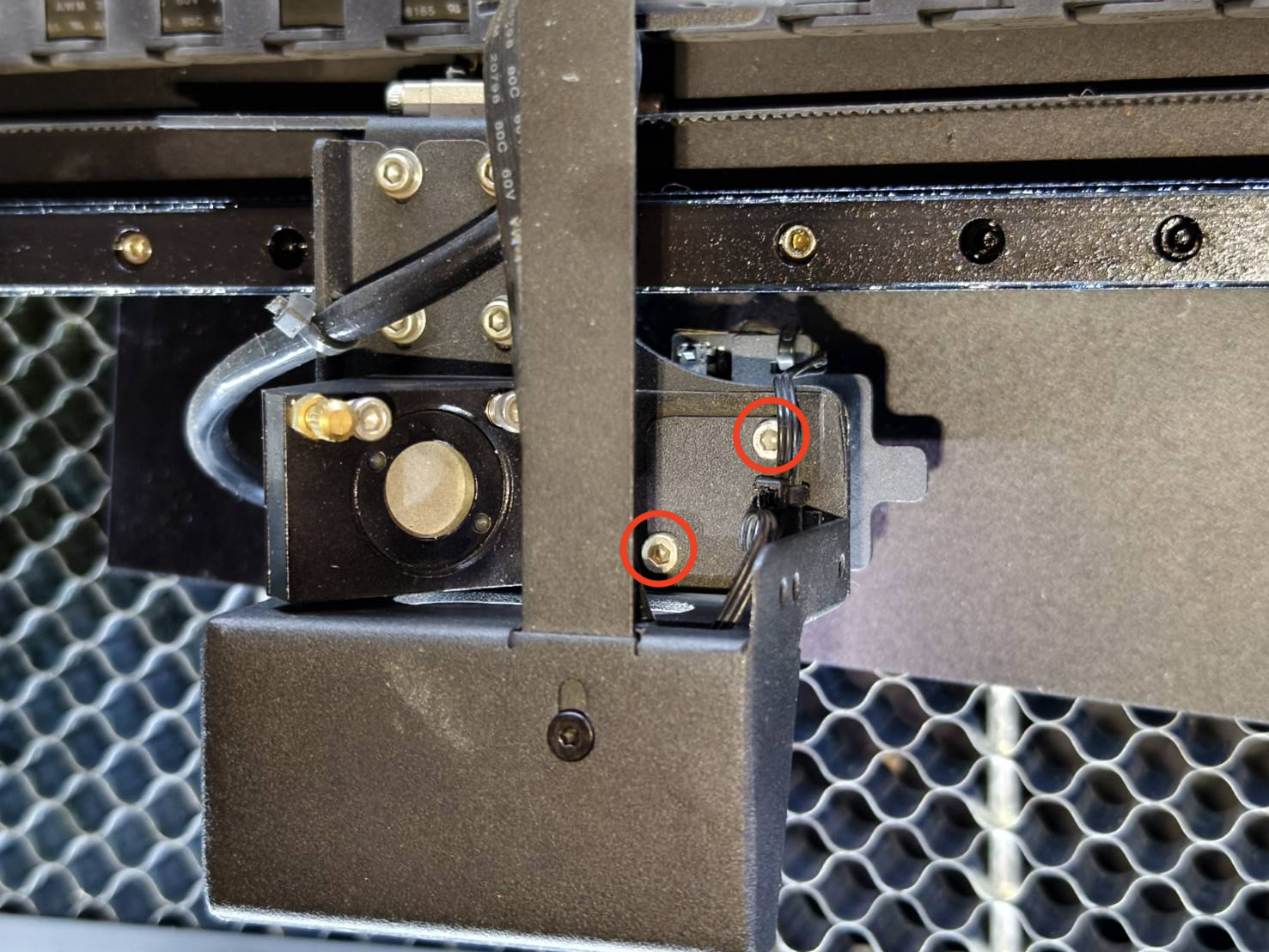

• Avaa kansi irrottaaksesi nämä ruuvit. (2,5 mm kuusiokoloavain x 2 kpl)

Beambox II	HEXA RF

• Automaattitarkennusanturin kokoonpano voidaan nyt irrottaa laitteesta.
  Säilytä ruuvit turvallisesti myöhempää käyttöä varten.


Vaihe 3

Irrota kaapelit piirilevyltä.

Huomautus: Jos sinun tarvitsee vaihtaa vain automaattitarkennusanturi, siirry suoraan Vaiheeseen 5.


Vaihe 4

Leikkaa nippusiteet poikki, jos niitä on.

Vaiheeseen 5

Irrota kaapeli piirilevystä.

Vaihe 6

Irrota ruuvit poistaaksesi piirilevyn ja anturin.

Huomautus: Jos vaihdat vain kaapelin, siirry suoraan Vaihe 9.

Vaihe 7

Asenna uusi piirilevy ja anturi.
Varmista, että asennusjärjestys ja -suunta ovat oikein alla olevien kuvien mukaisesti.

• Tikku asetetaan suojuksen sisään.


• Anturi ja suojus asetetaan piirilevylle tällä tavalla.




• Kiinnitä kokoonpano alustaan.



Vaihe 8

Tarkista, että anturi on asennettu oikein.
Paina anturia sormellasi. Anturin tulee pystyä liikkumaan ylöspäin, kuten videossa näytetään.
(Jos anturi ei liiku ylöspäin, toista Vaihe 7.)

Vaihe 9

Kytke kaapeli uudelleen tai liitä uusi kaapeli.

Vaihe 10

Varmista, että piirilevyn kaapeli on kytketty kunnolla.

Vaihe 11

Työnnä automaattitarkennusanturin kokoonpanon kaksi akselia laserpään kokoonpanon alla oleviin aukkoihin. (Varmista, että kahva on oikealla puolella.)

Vaihe 12

Kiinnitä automaattitarkennusanturin kokoonpano sen ylälevyn avulla.
