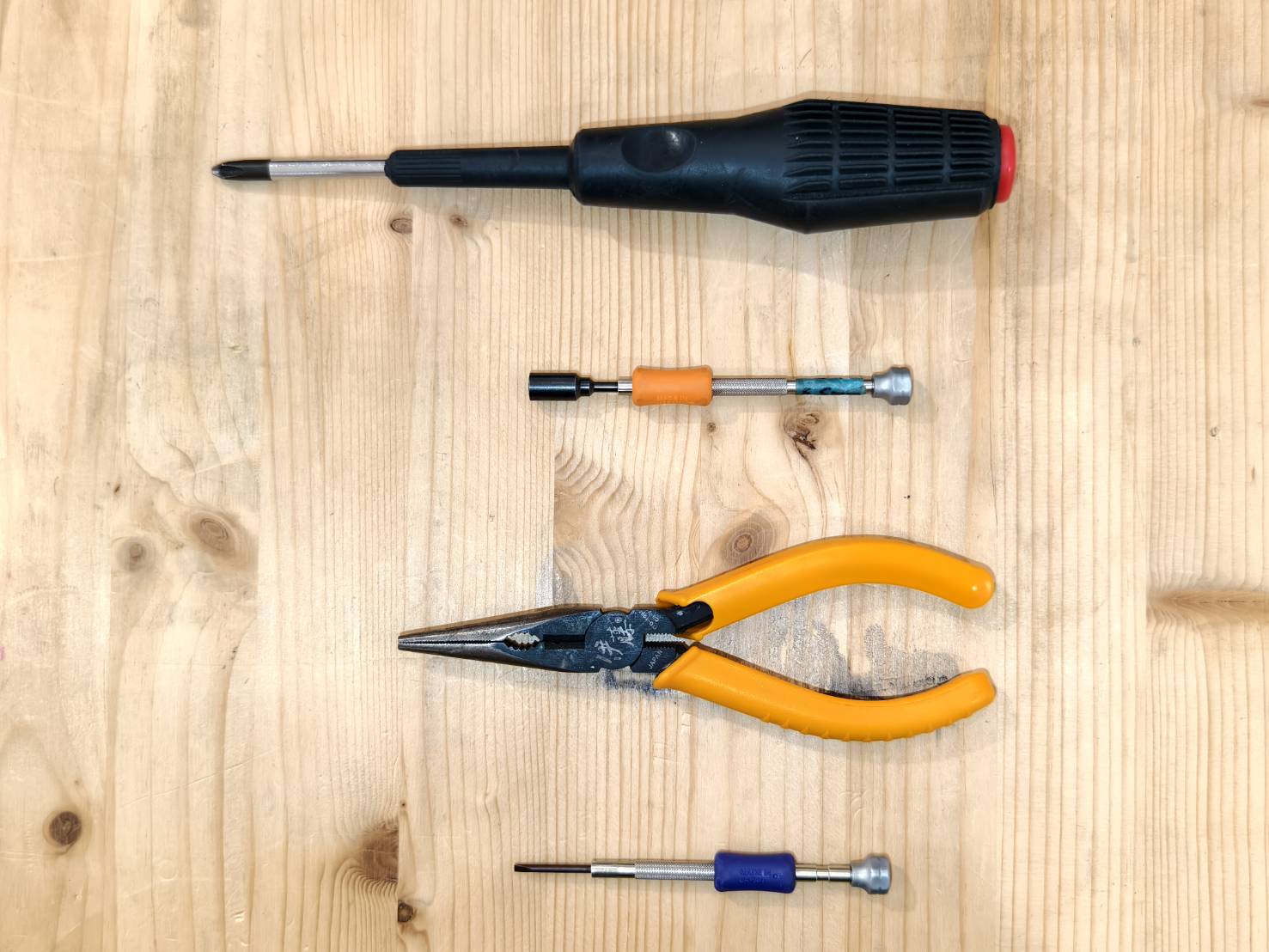

Työkalut
| 1 |
Ristipääruuvimeisseli |
| 2 |
5.5mm hylsyavain/ruuviavain (pieni) |
| 3 |
Pihdit |
| 4 |
Talttapääruuvimeisseli (pieni) |
| 5 |
Taskulamppu (valinnainen) |
Vaihe 1
Sammuta laite ja irrota virtajohto.
Vaihe 2

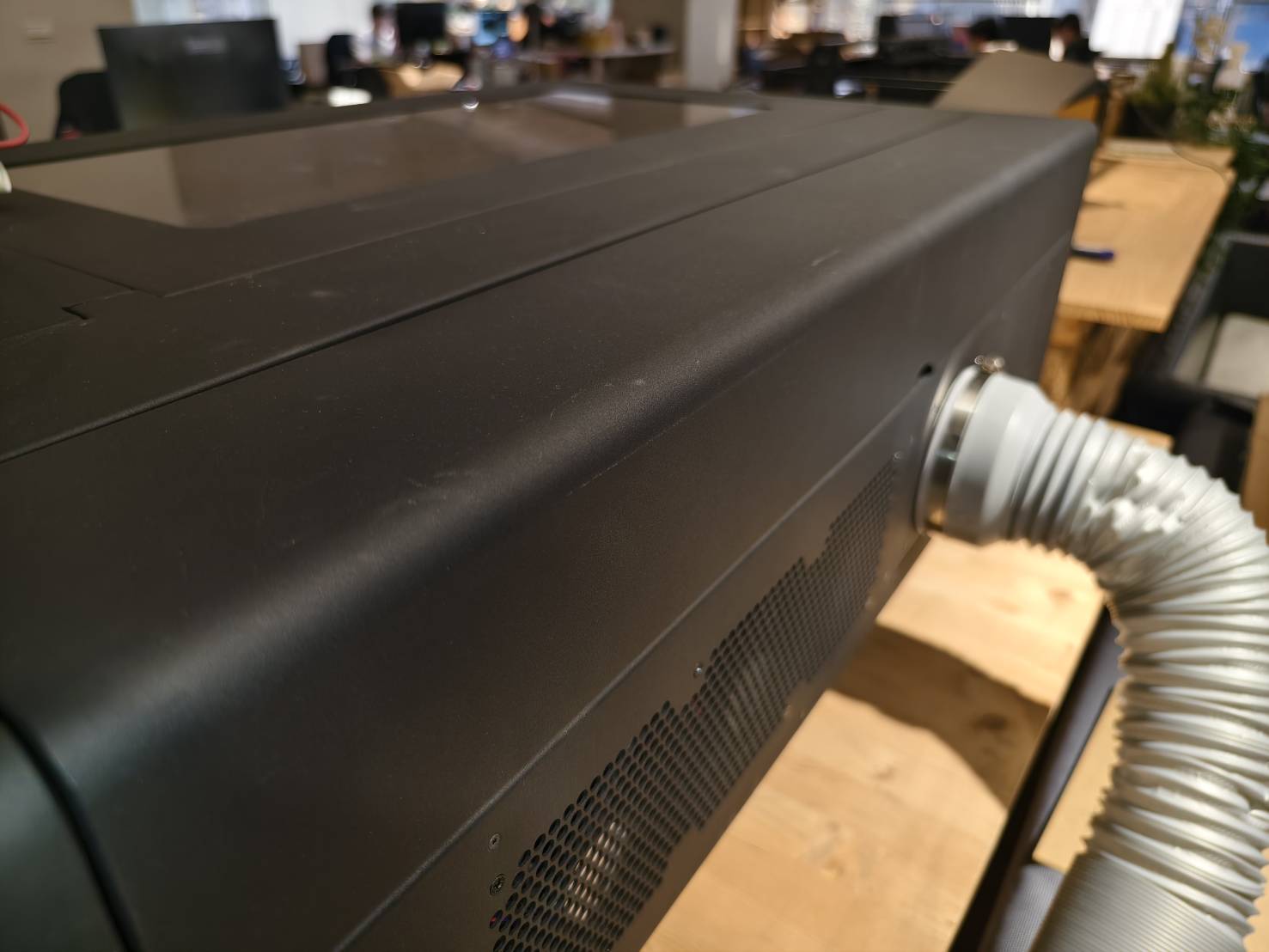

Irrota ruuvit laitteen takaosasta ruuvimeisselillä ja avaa takakansi.
Vaihe 3

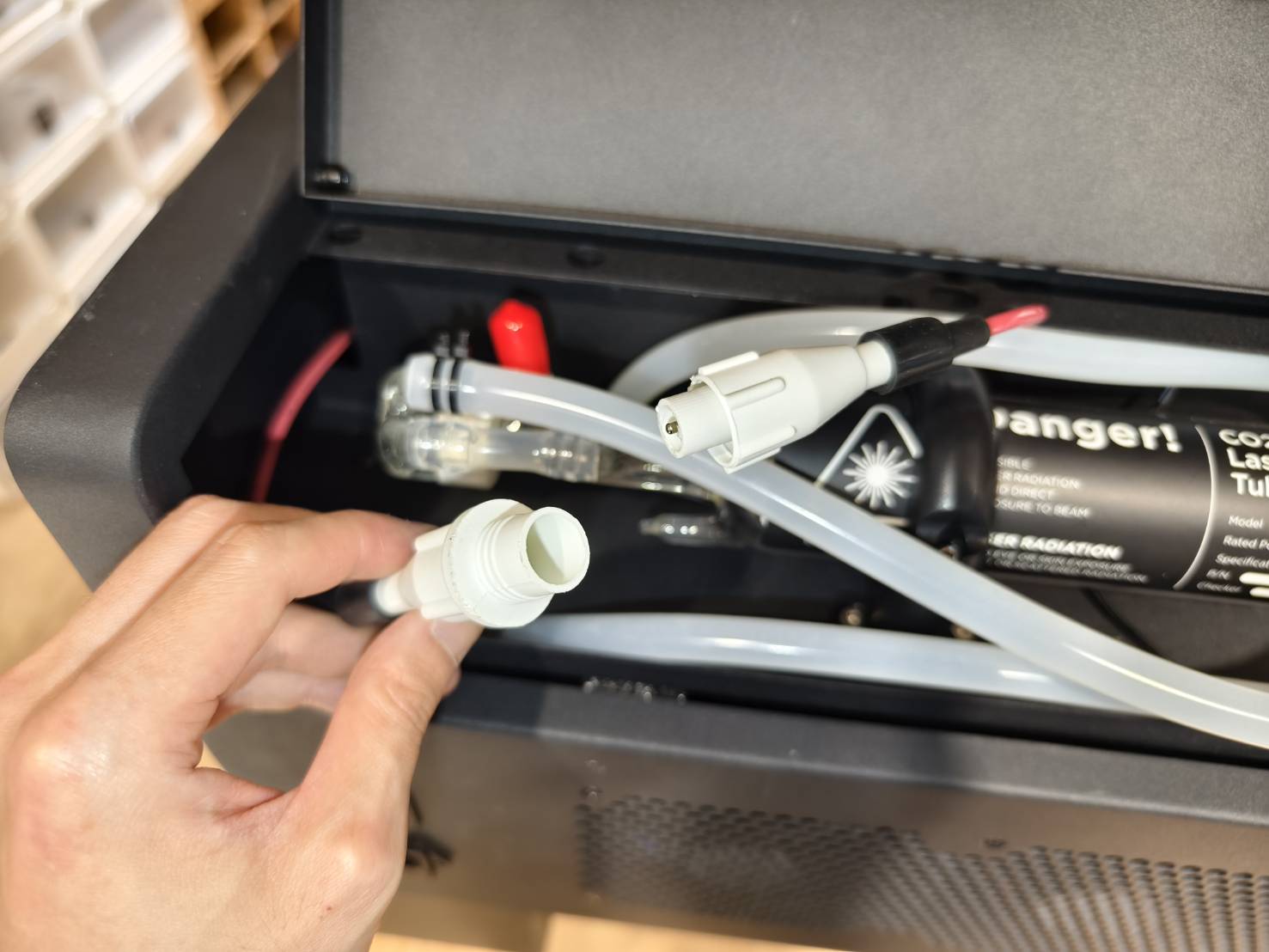

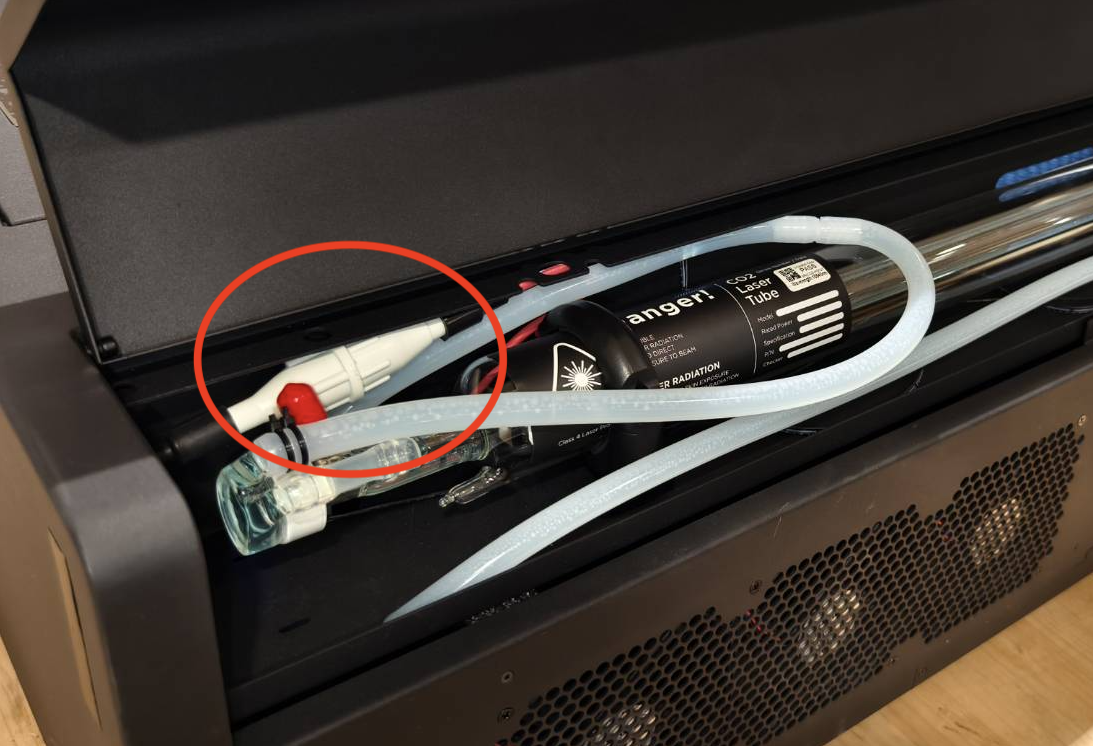

- Irrota laserputken ja laser-virtalähteen kaapelit.

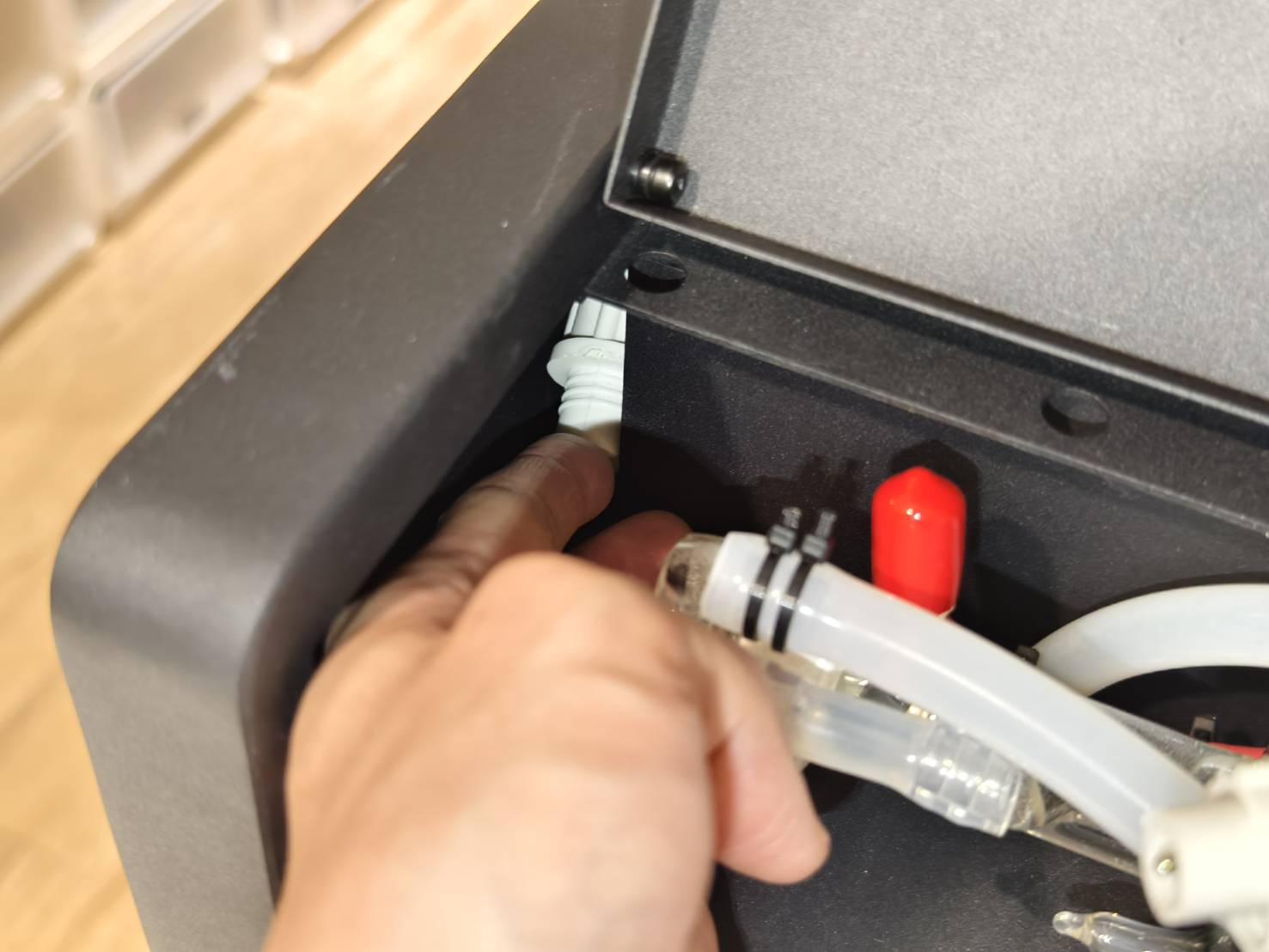

- Työnnä laser-virtalähteen johto reikään.
- Sulje takakansi
Vaihe 4
Avaa sivukansi nähdäksesi laitteen sisäosat.
-
Avaa kansi ristipääruuvimeisselillä.
Vaihe 5

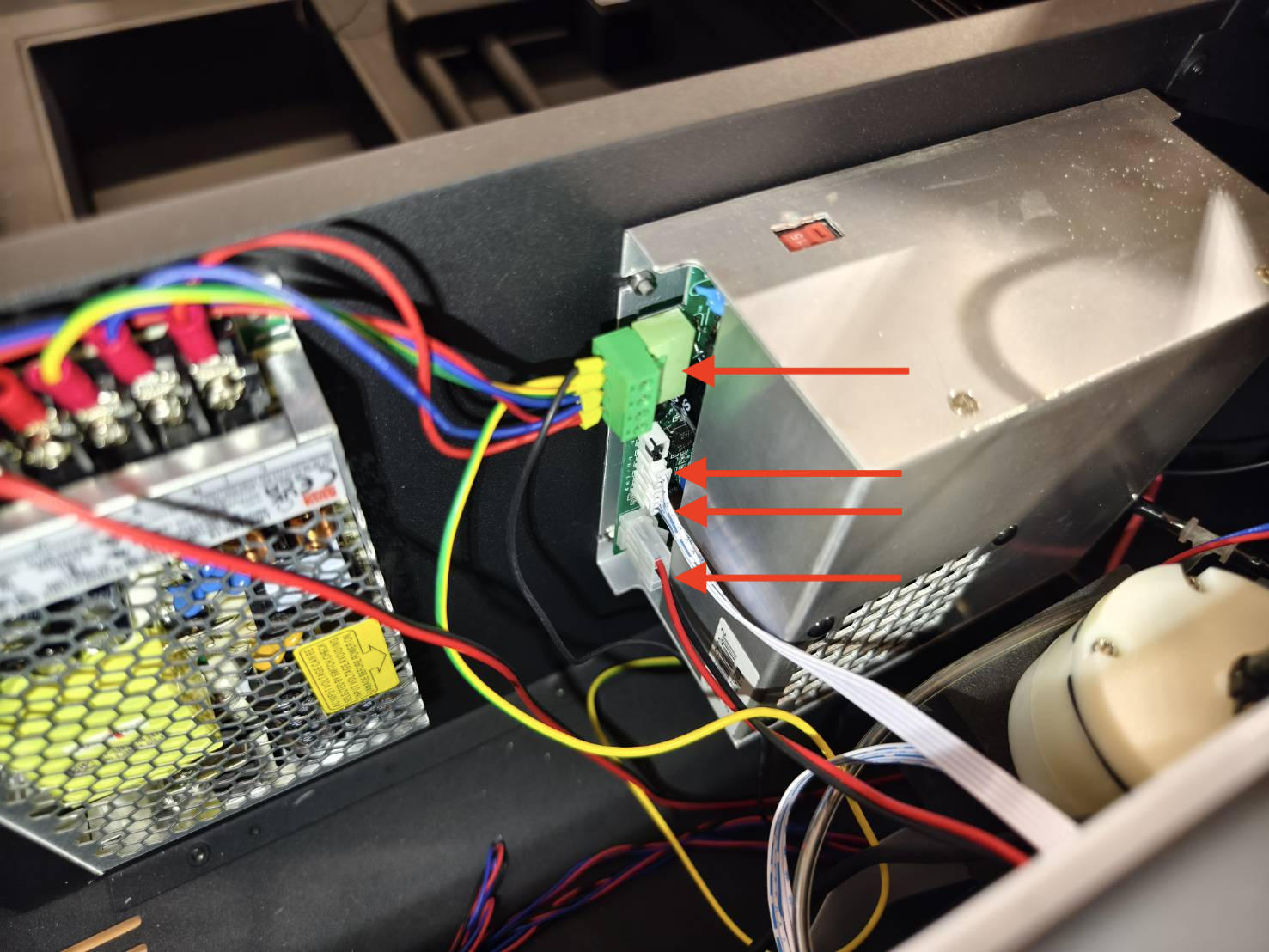

Irrota kaapelit.
Vaihe 6

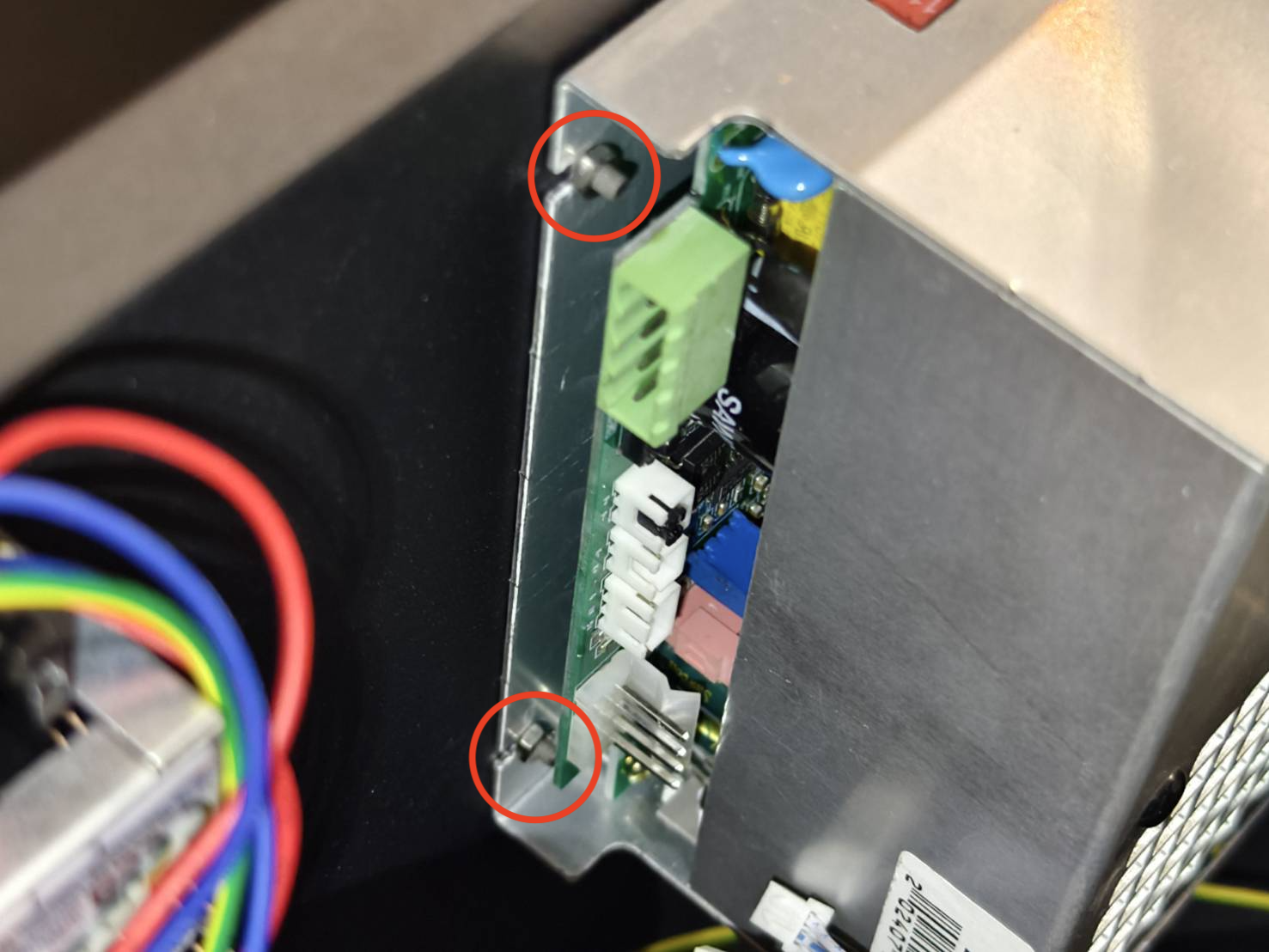

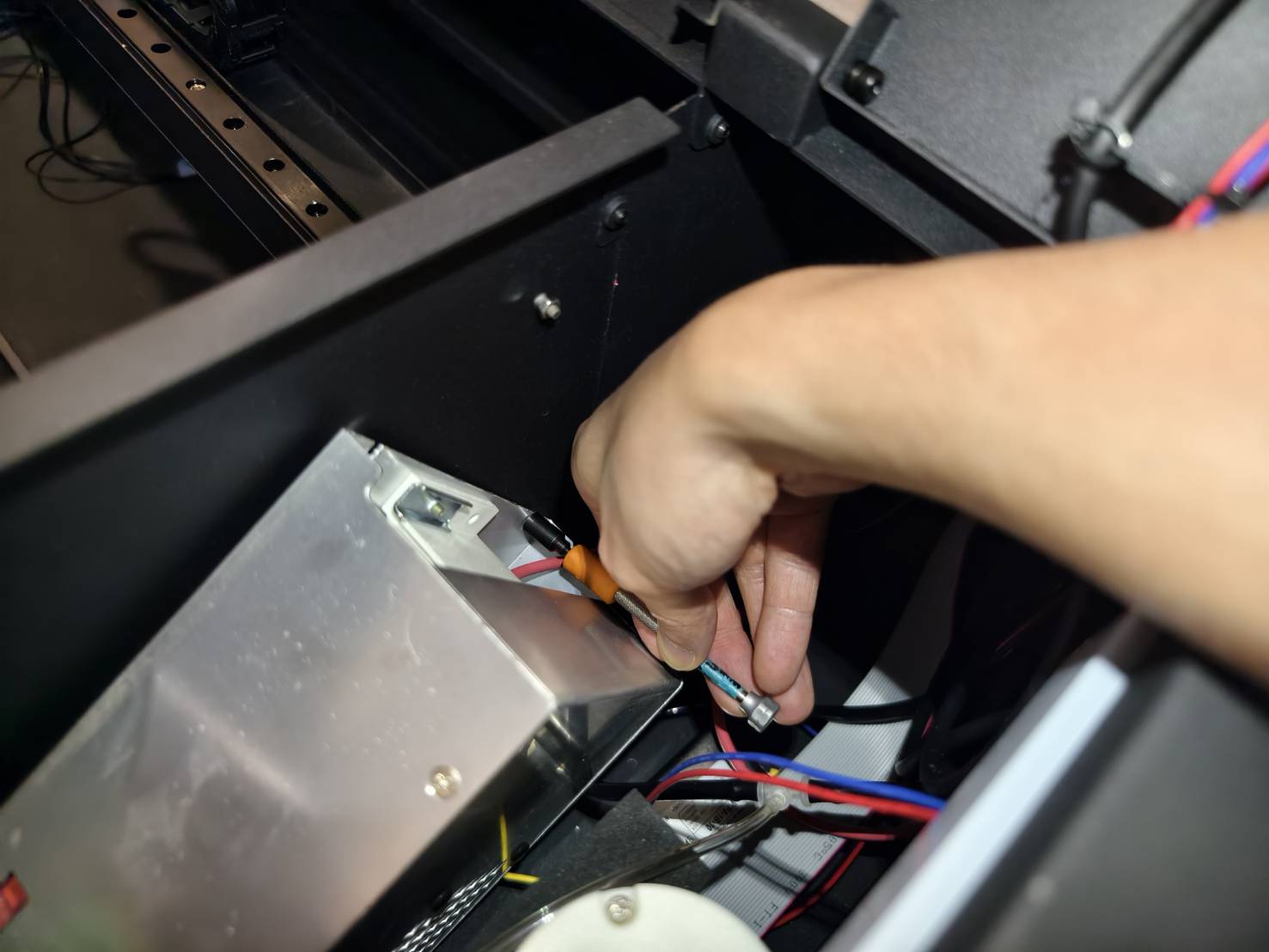

Irrota kaksi mutteria 5,5 mm:n hylsyavaimella tai kiintoavaimella ja säilytä ne myöhempää käyttöä varten.
Vaihe 7

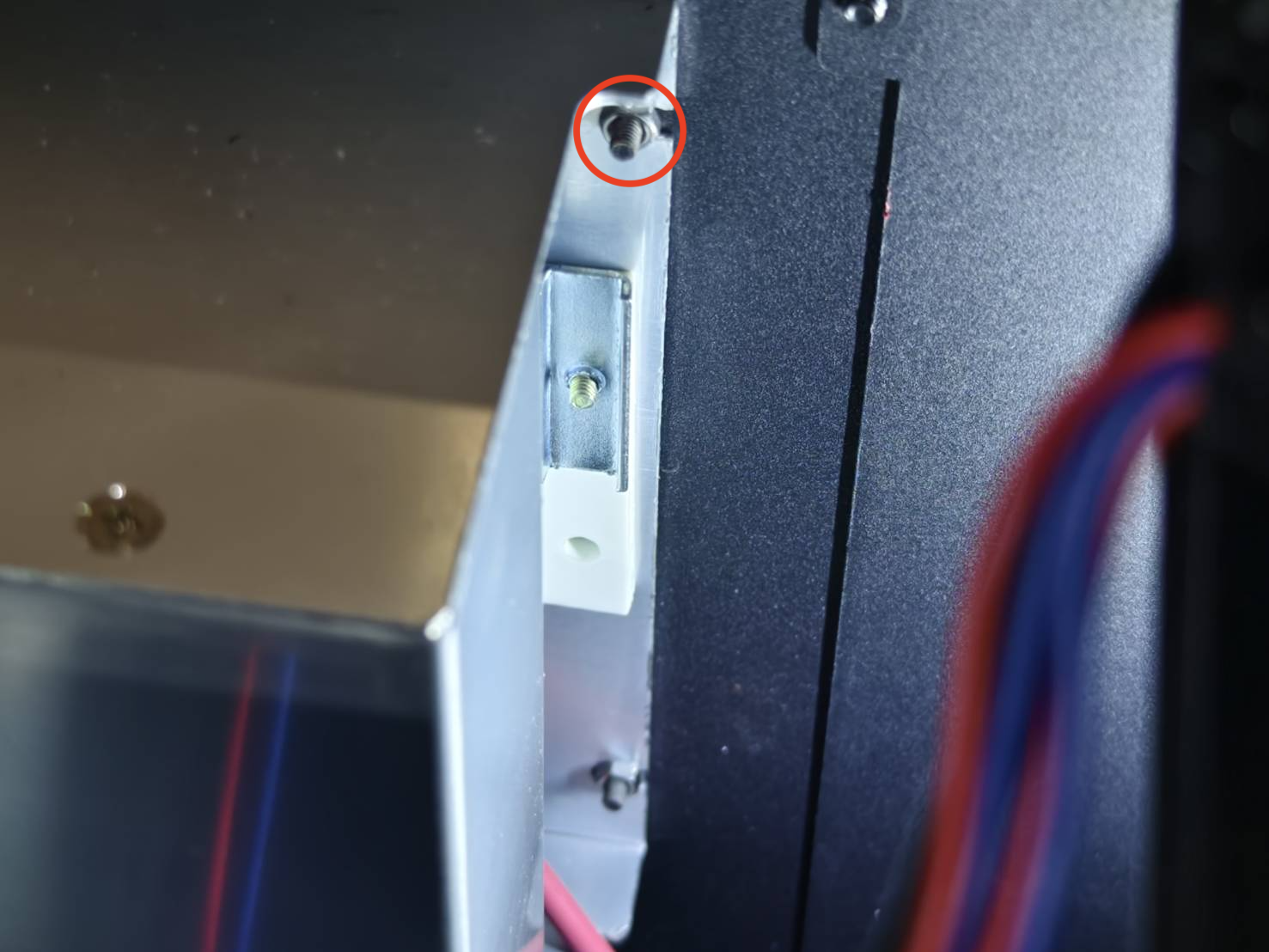

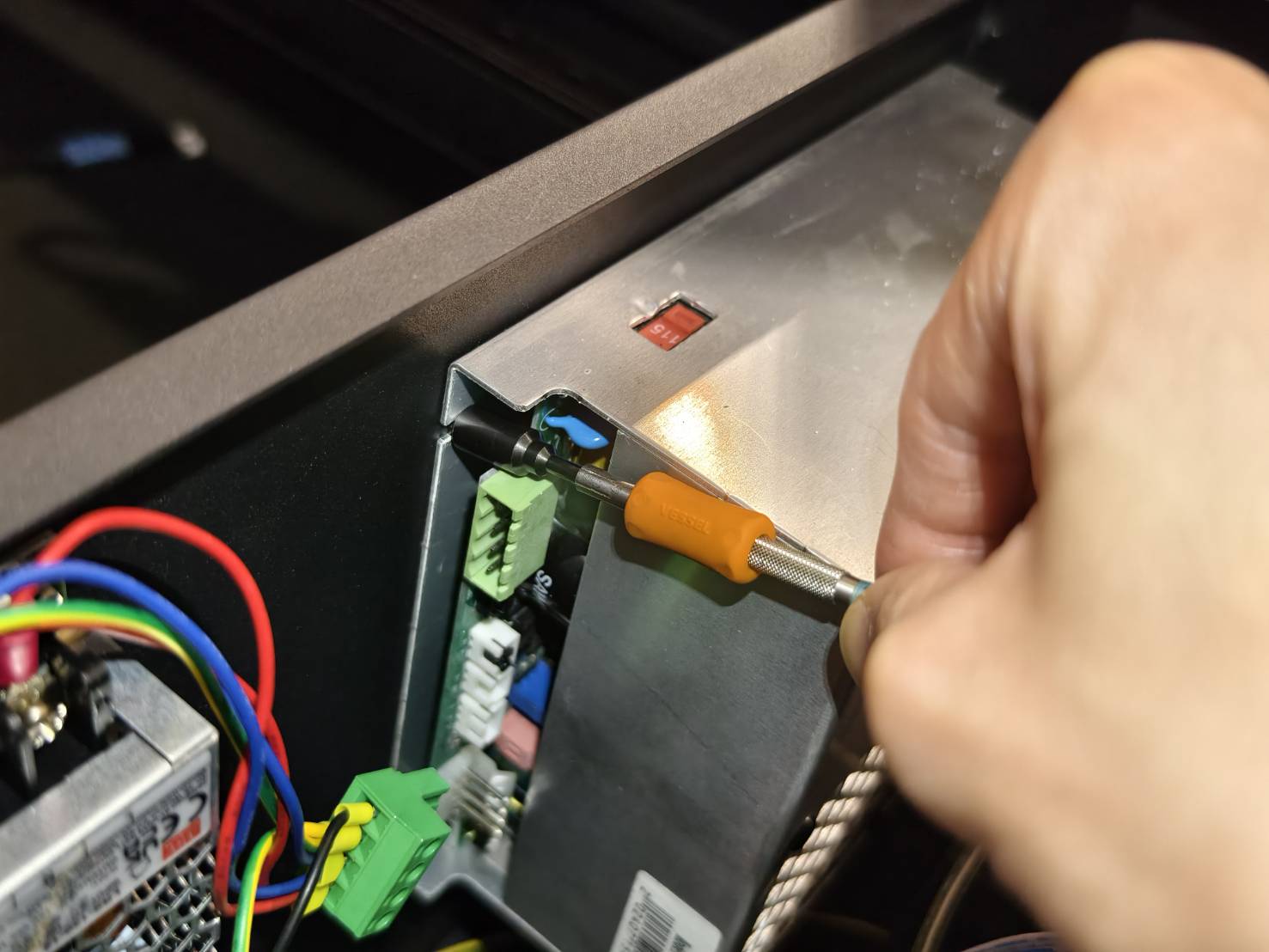

Löysää oikean yläkulman mutteria. Tätä ruuvia ei tarvitse irrottaa kokonaan.
Vaihe 8

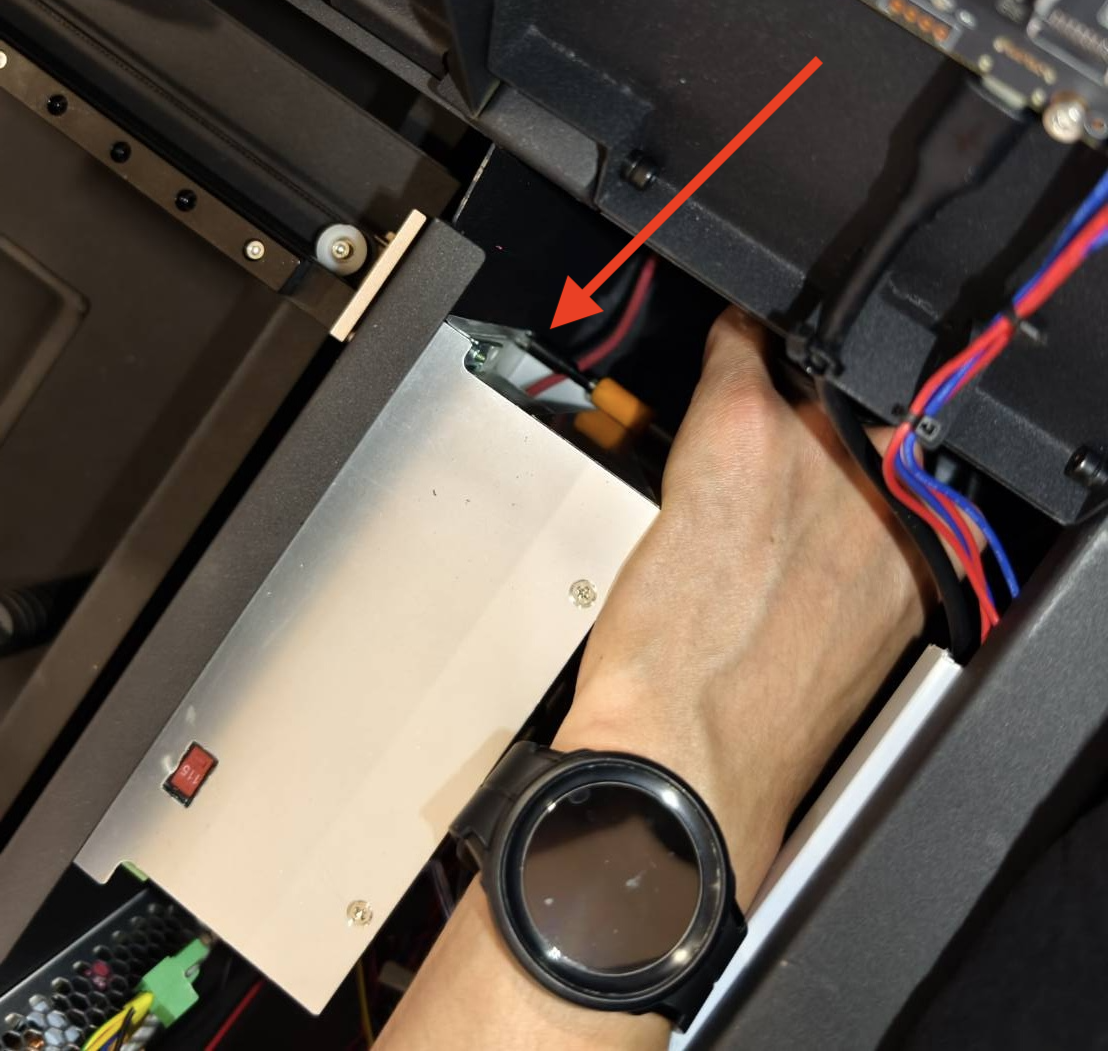

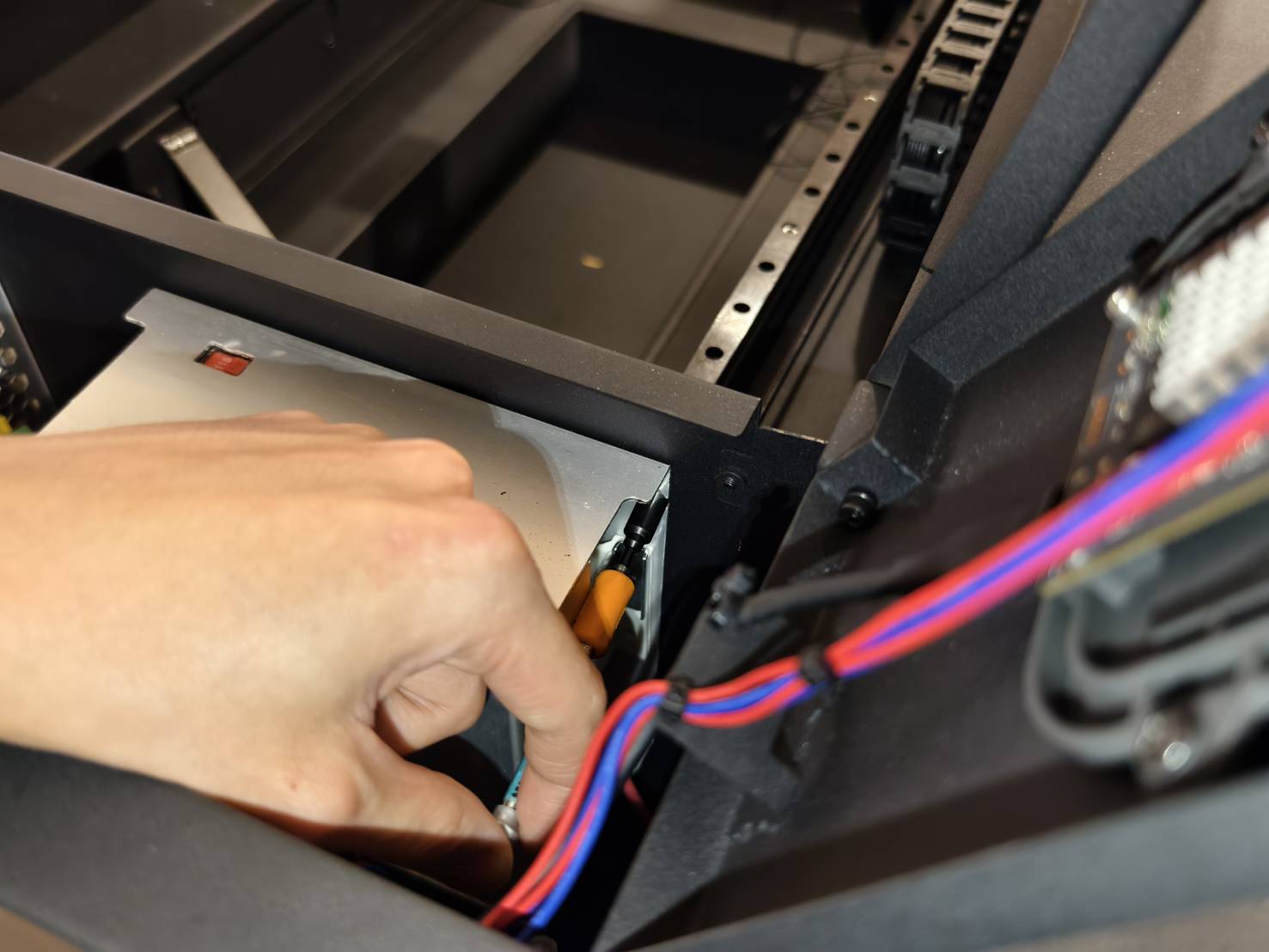

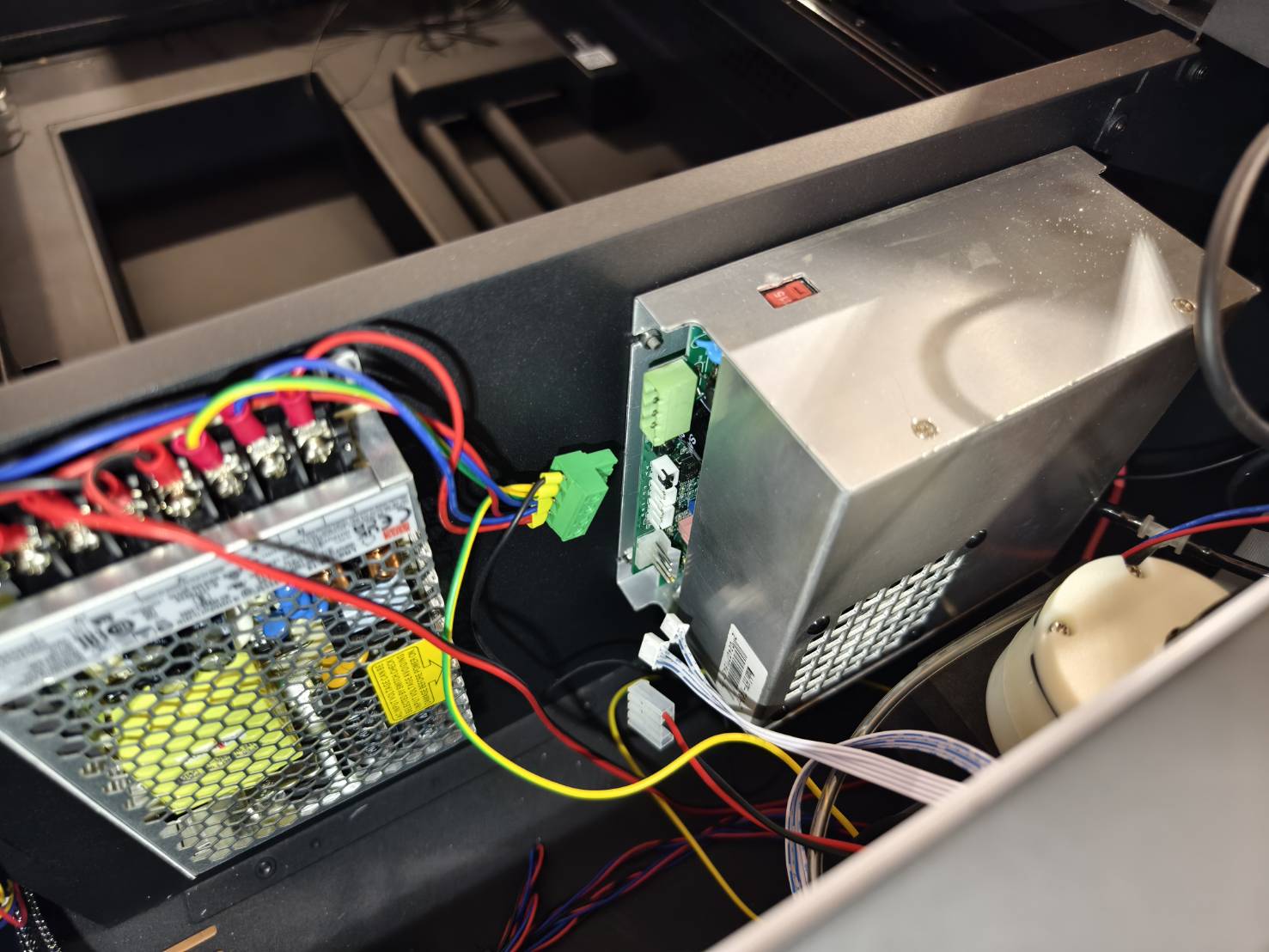

Vedä virtalähde ulos ja aseta se sivuun.
Vaihe 9

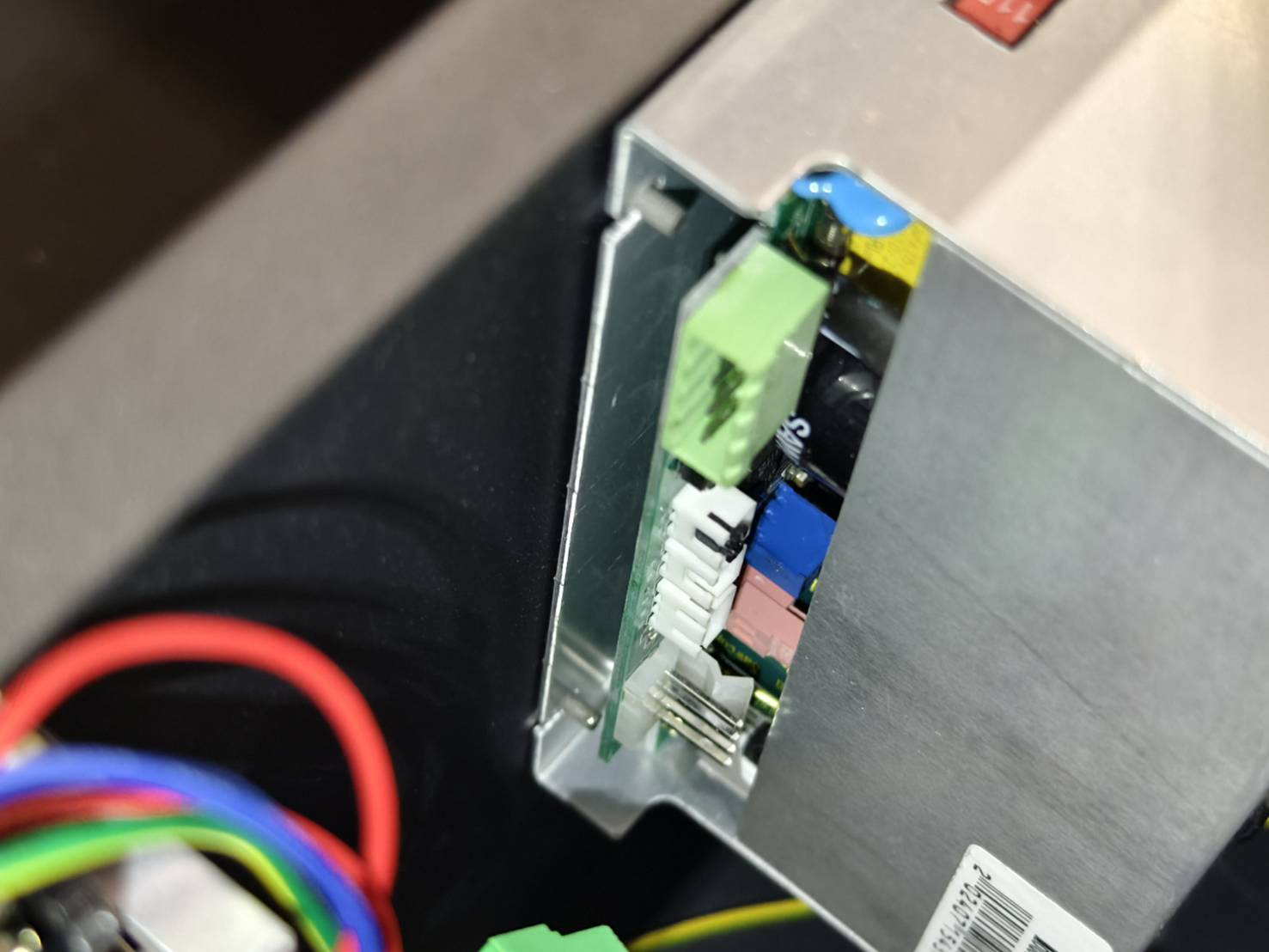

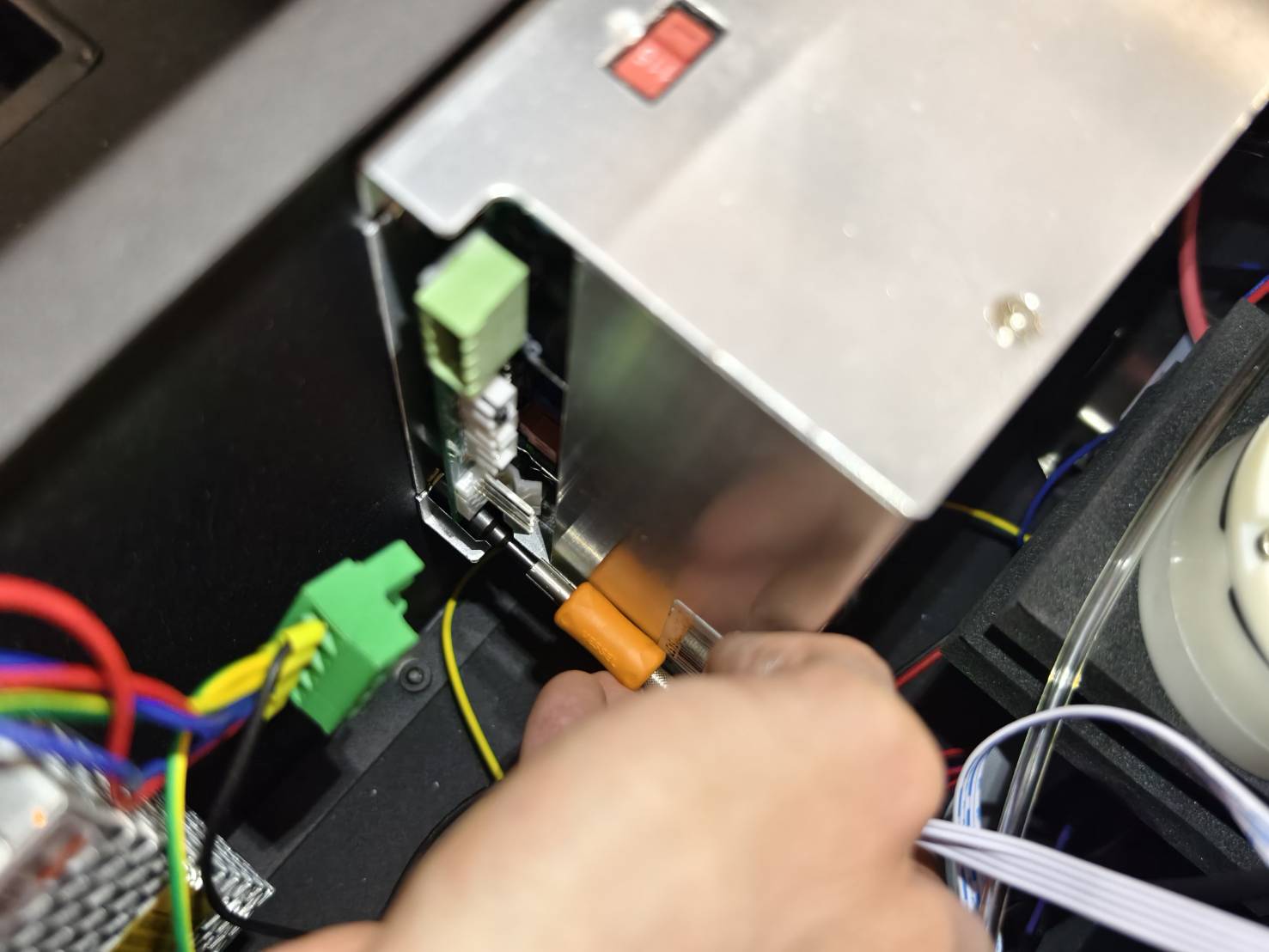

Löysää oikean alakulman mutteria. Tätä ruuvia ei tarvitse irrottaa kokonaan.
Vaihe 10
Kun viimeinen mutteri on löysätty, virtalähteen pitäisi irrota. Säilytä virtalähde huolellisesti myöhempää kokoamista varten.
Vaihe 11

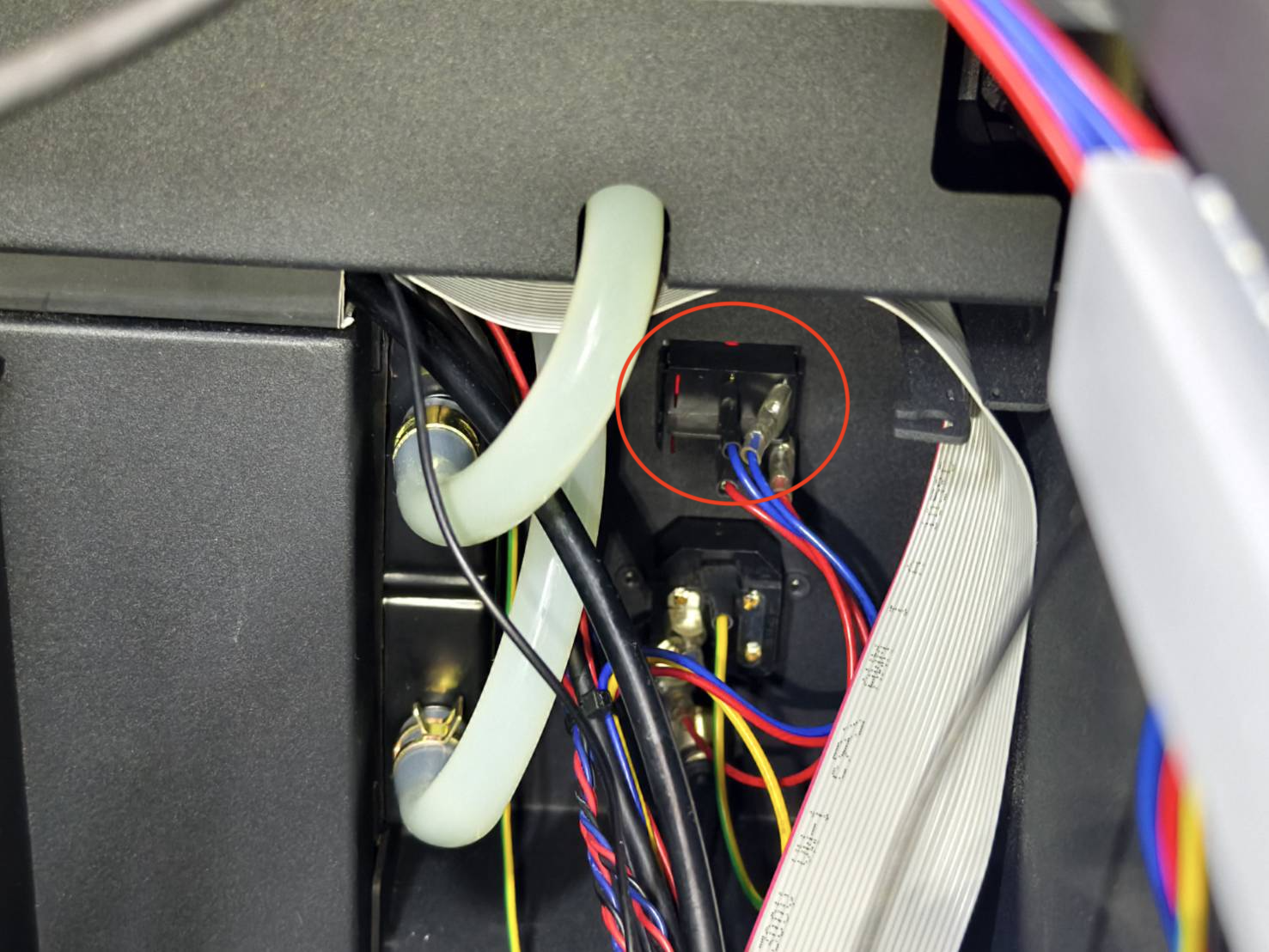

Etsi keinukytkimen takaosa laitteen sisältä.

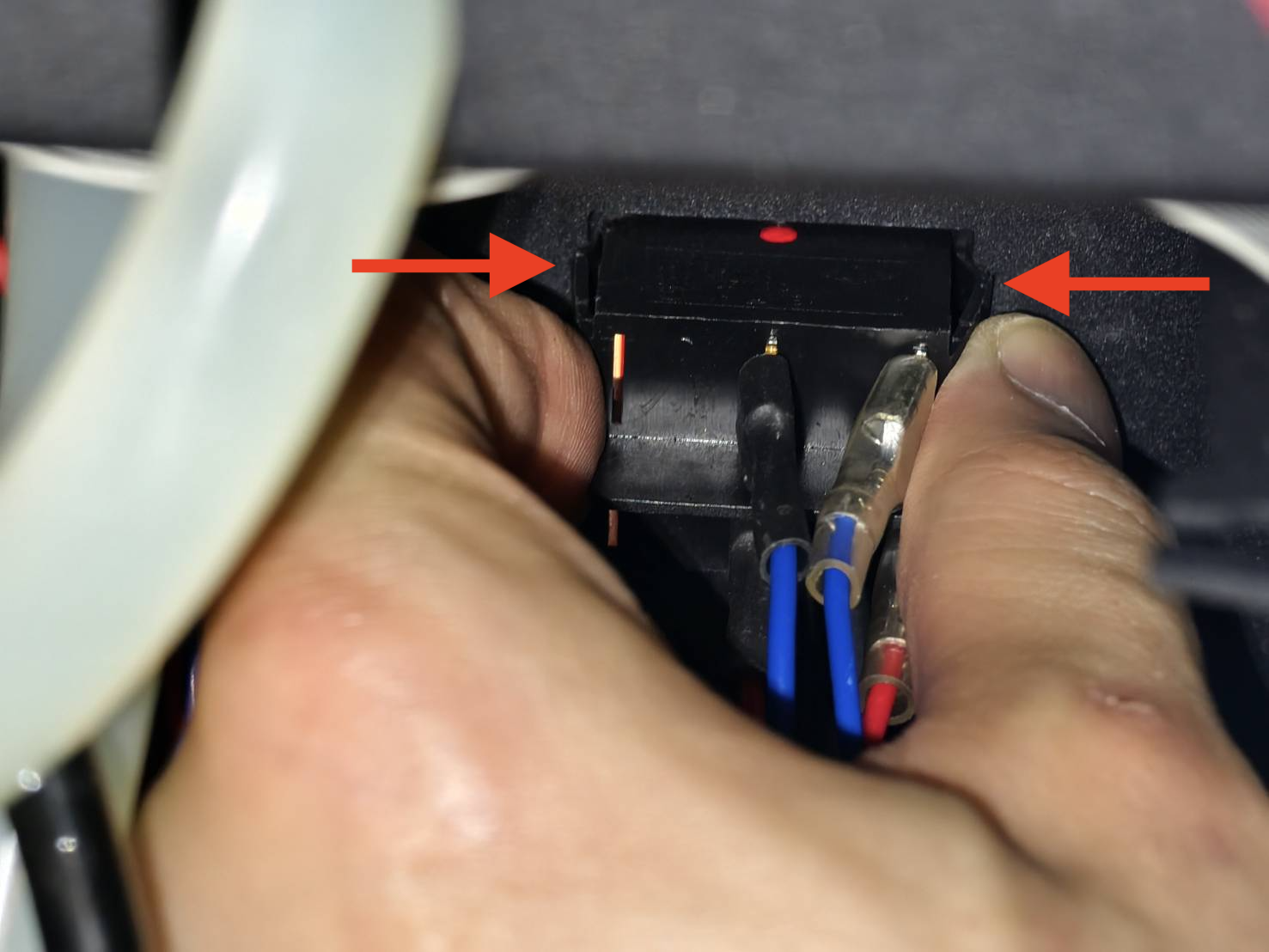

Yritä työntää kytkintä hieman ulospäin. Purista kytkimen sivuja sormillasi; tämän jälkeen kytkintä voi työntää ja liikutella.
Vaihe 12
Työnnä kytkintä yhdellä kädellä ulospäin ja käytä toisella kädellä talttapäistä ruuvimeisseliä sen vipuamiseen irti.
Vaihe 13
Ota valokuvia varmistaaksesi jokaisen johdon sijainnin.
Vaihe 14

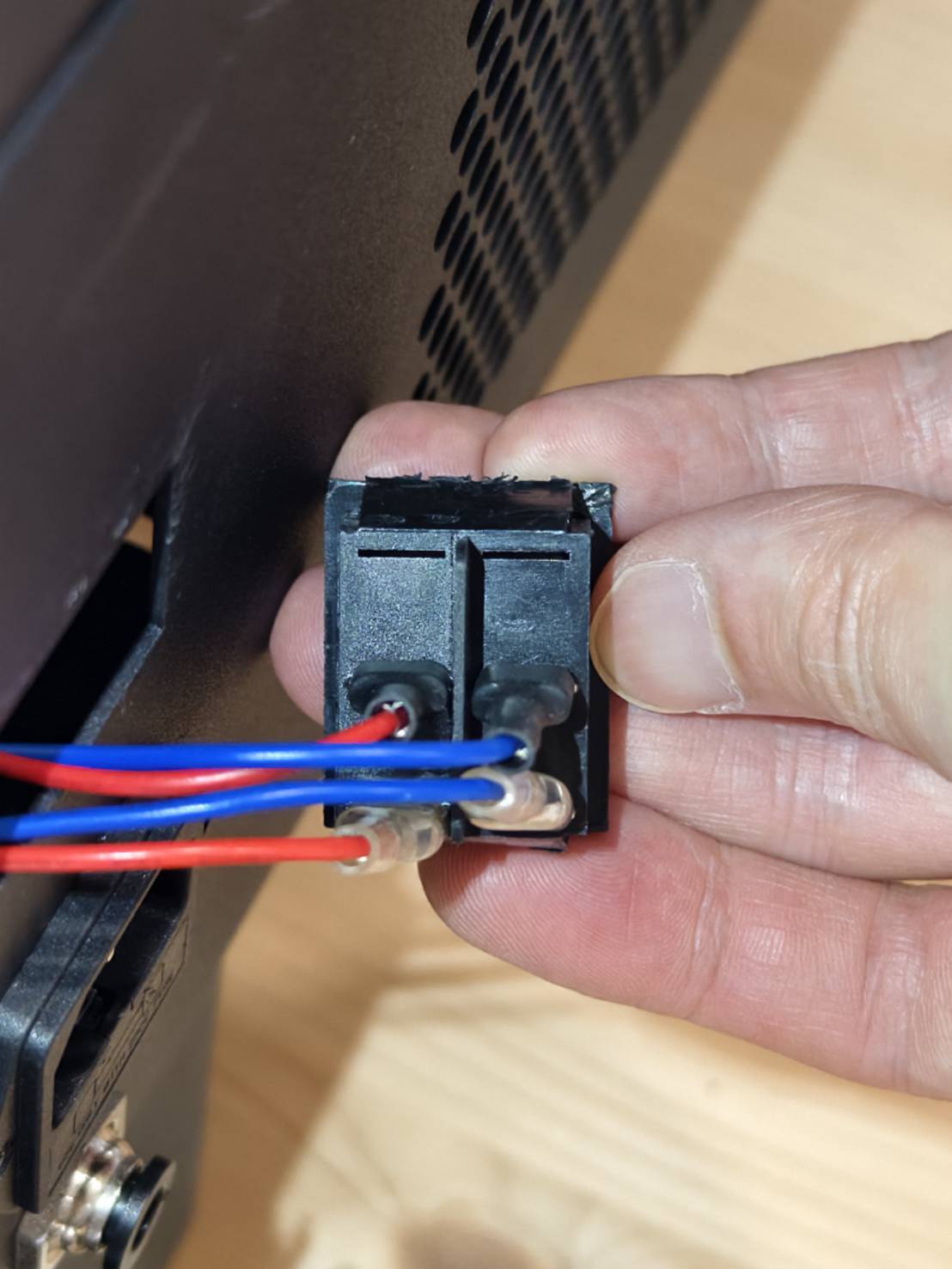

Irrota johdot kytkimestä.
Vaihe 15

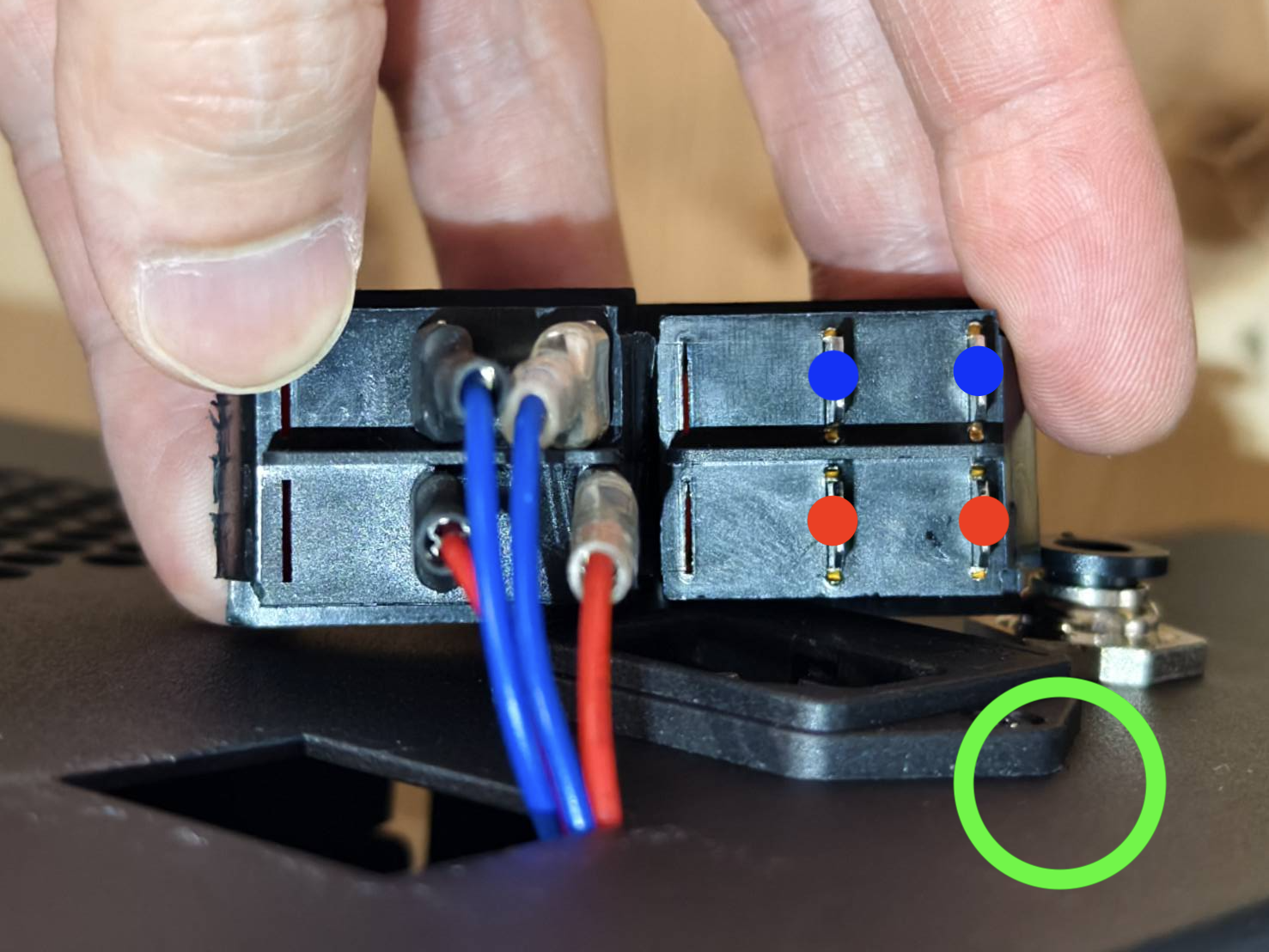

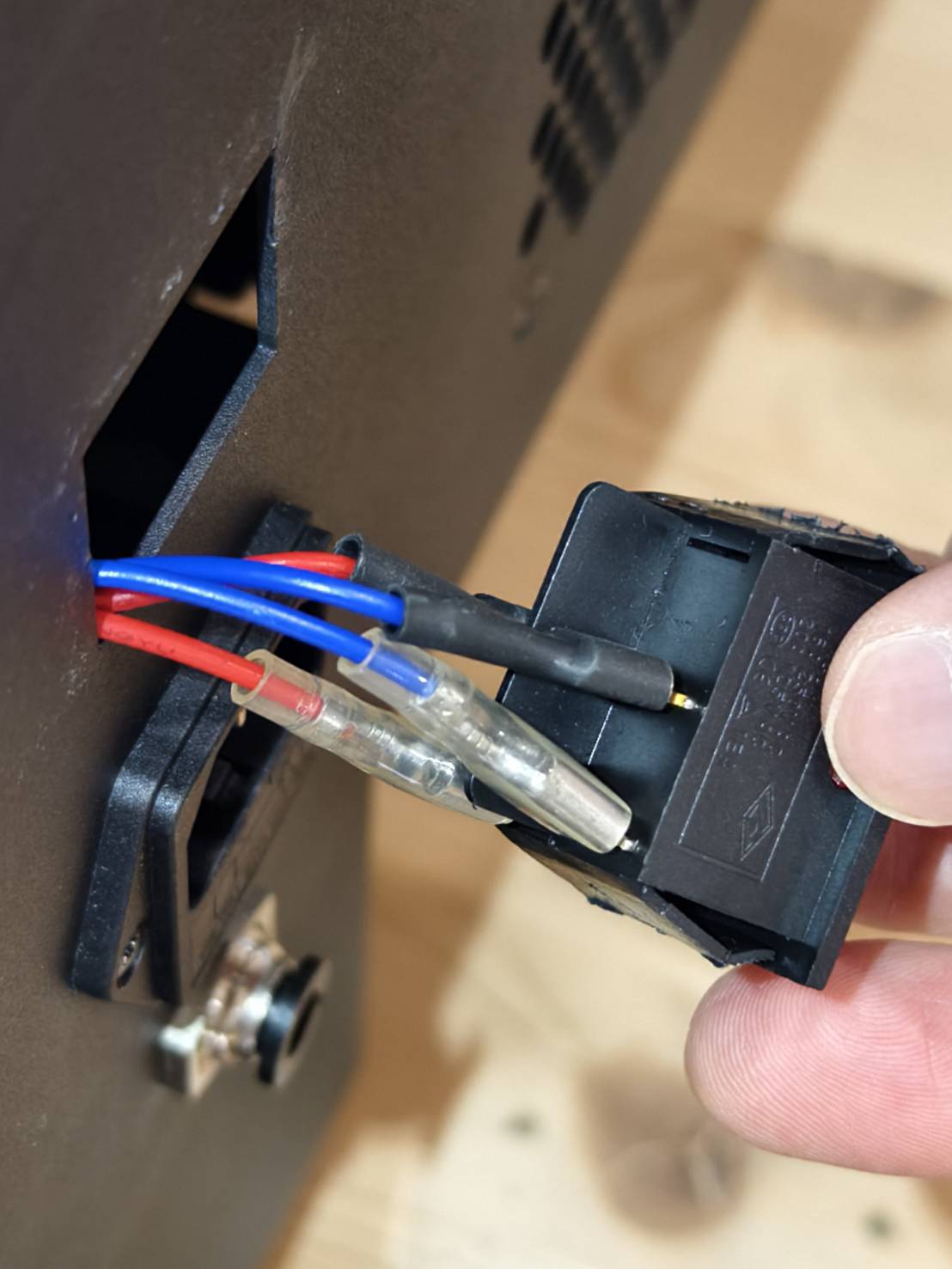

Liitä johdot uuteen kytkimeen.
Varmista, että johdot kytketään oikeisiin paikkoihin alla olevan kuvan mukaisesti tai voit tarkistaa asian Vaihe 13.
Vaihe 16
Paina kytkin reikään.
Vaihe 17

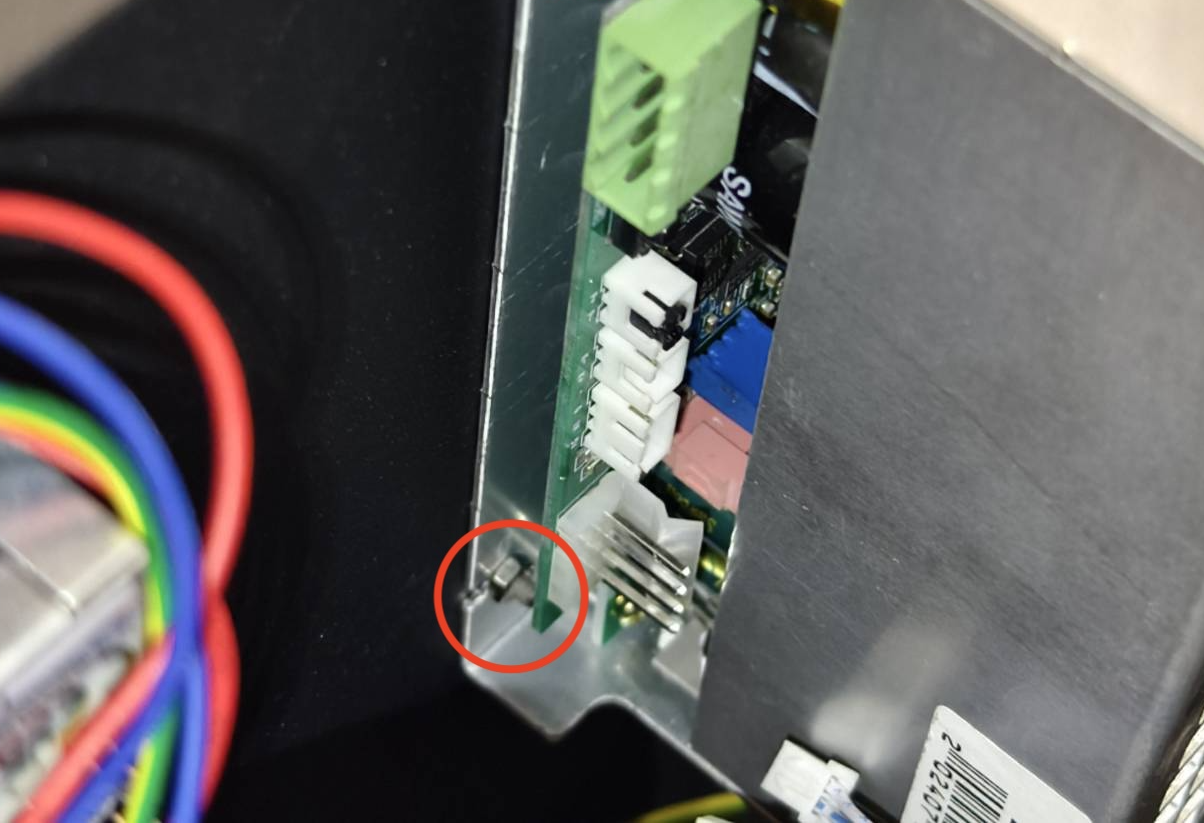

Ripusta laserin virtalähde takaisin kiinnitystappeihin.
Vaihe 18
Kiristä oikean yläkulman ja oikean alakulman mutterit.
Vaihe 19

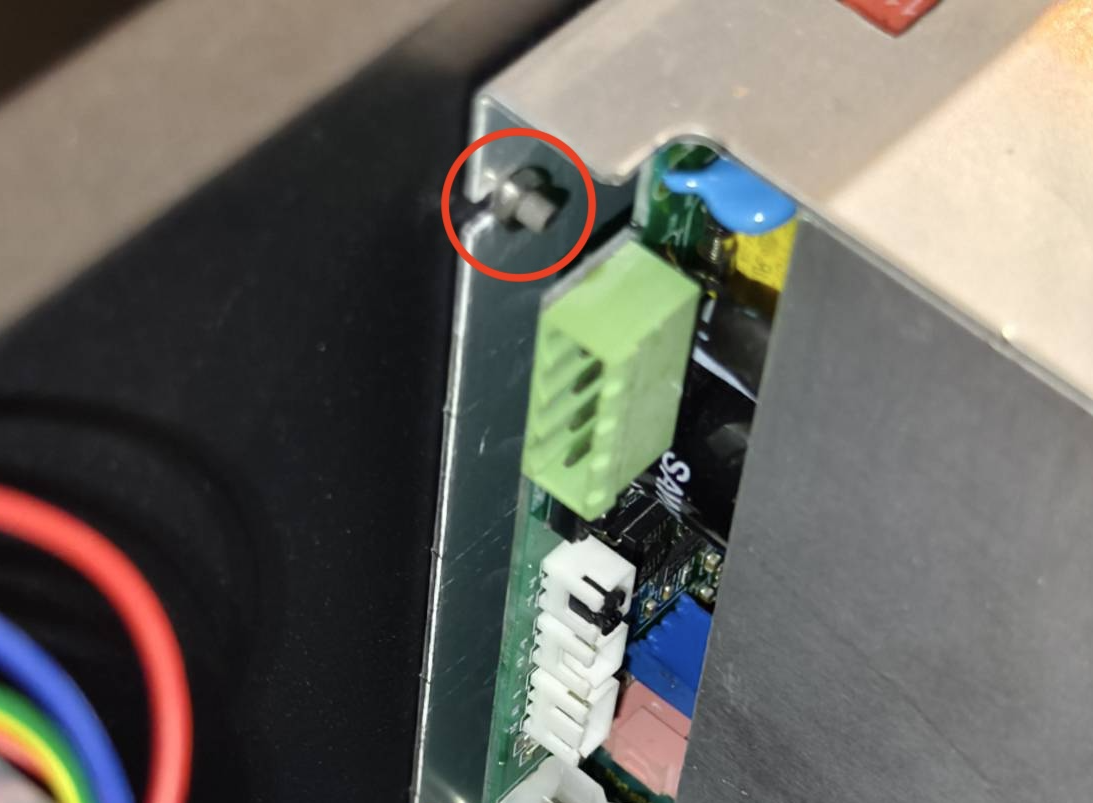

Asenna vasemman alakulman mutteri takaisin paikalleen.
Vaihe 20
- Asenna vasemman yläkulman mutteri takaisin paikalleen.

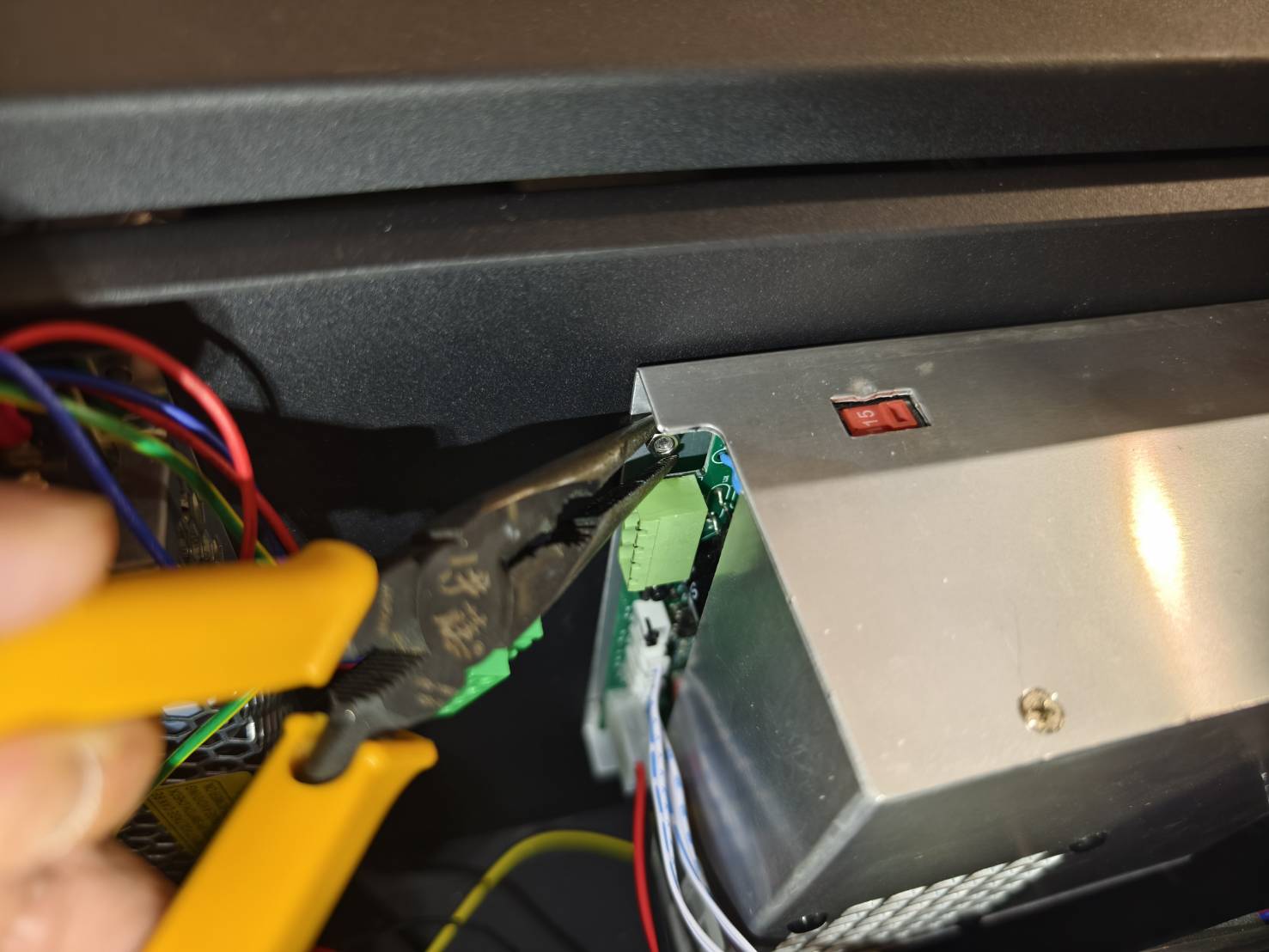

- Jos mutterin asentaminen on hankalaa, voit yrittää kiristää sitä pihdeillä.
- Jos mutteria ei saa kiristettyä tai kiinnitettyä, sen voi jättää pois tai ripustaa tappiin.
Vaihe 21
- Kytke kaapelit takaisin paikoilleen.

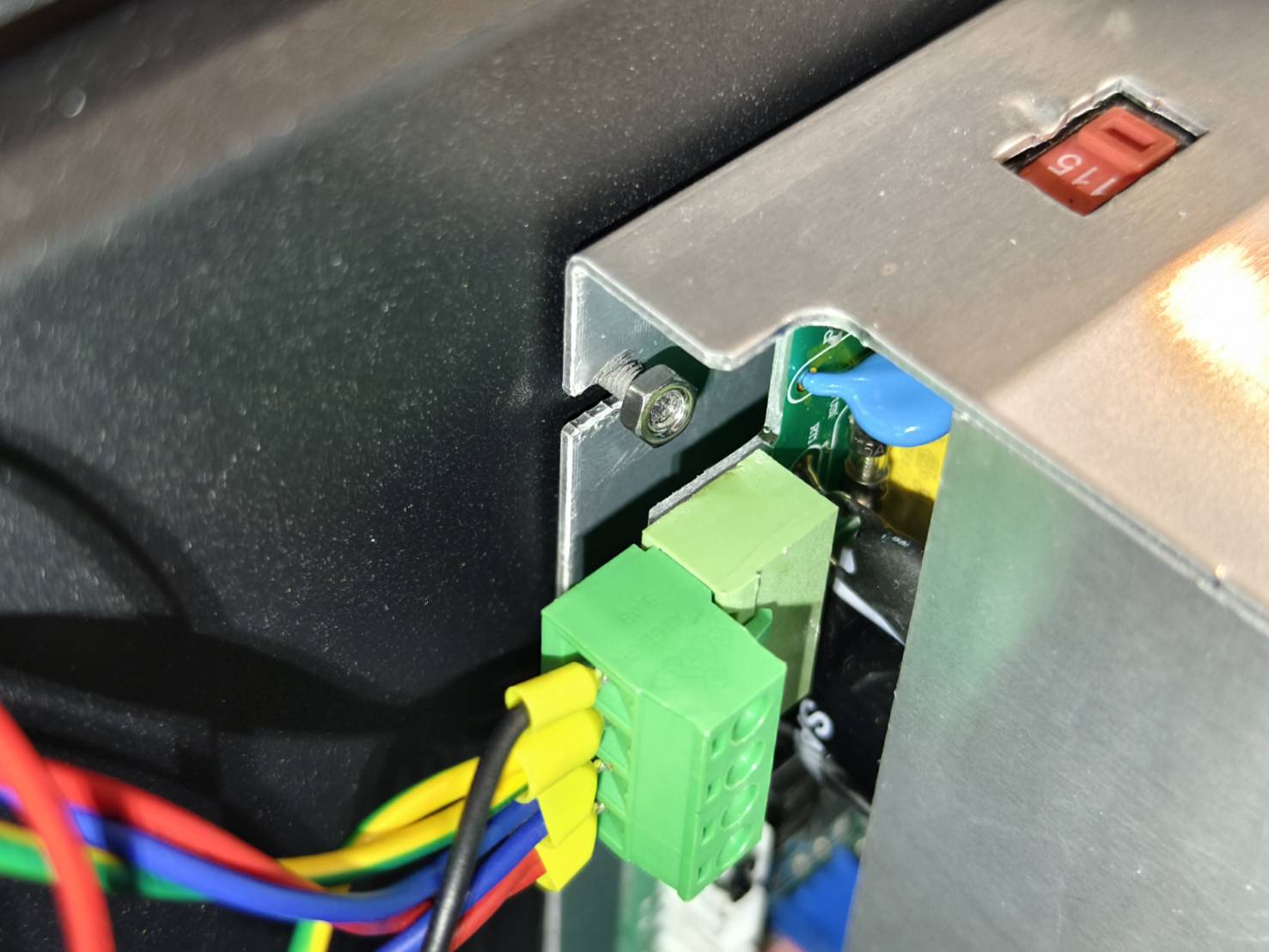

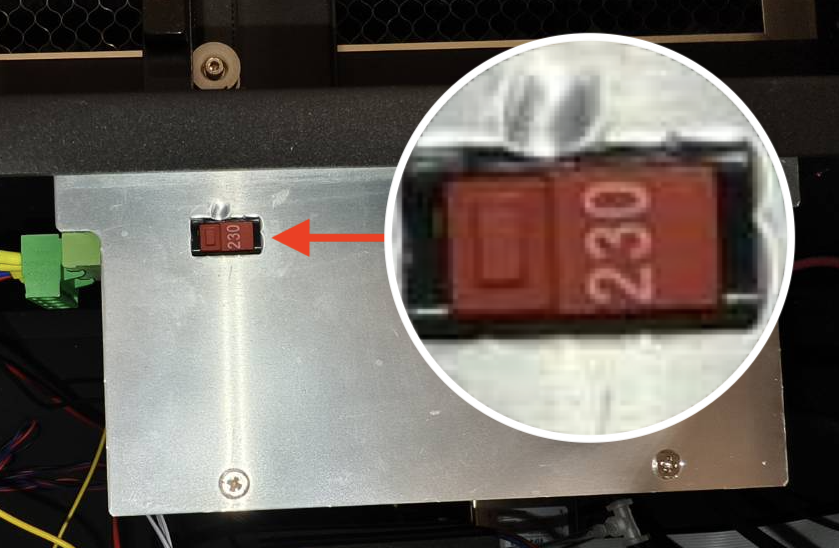

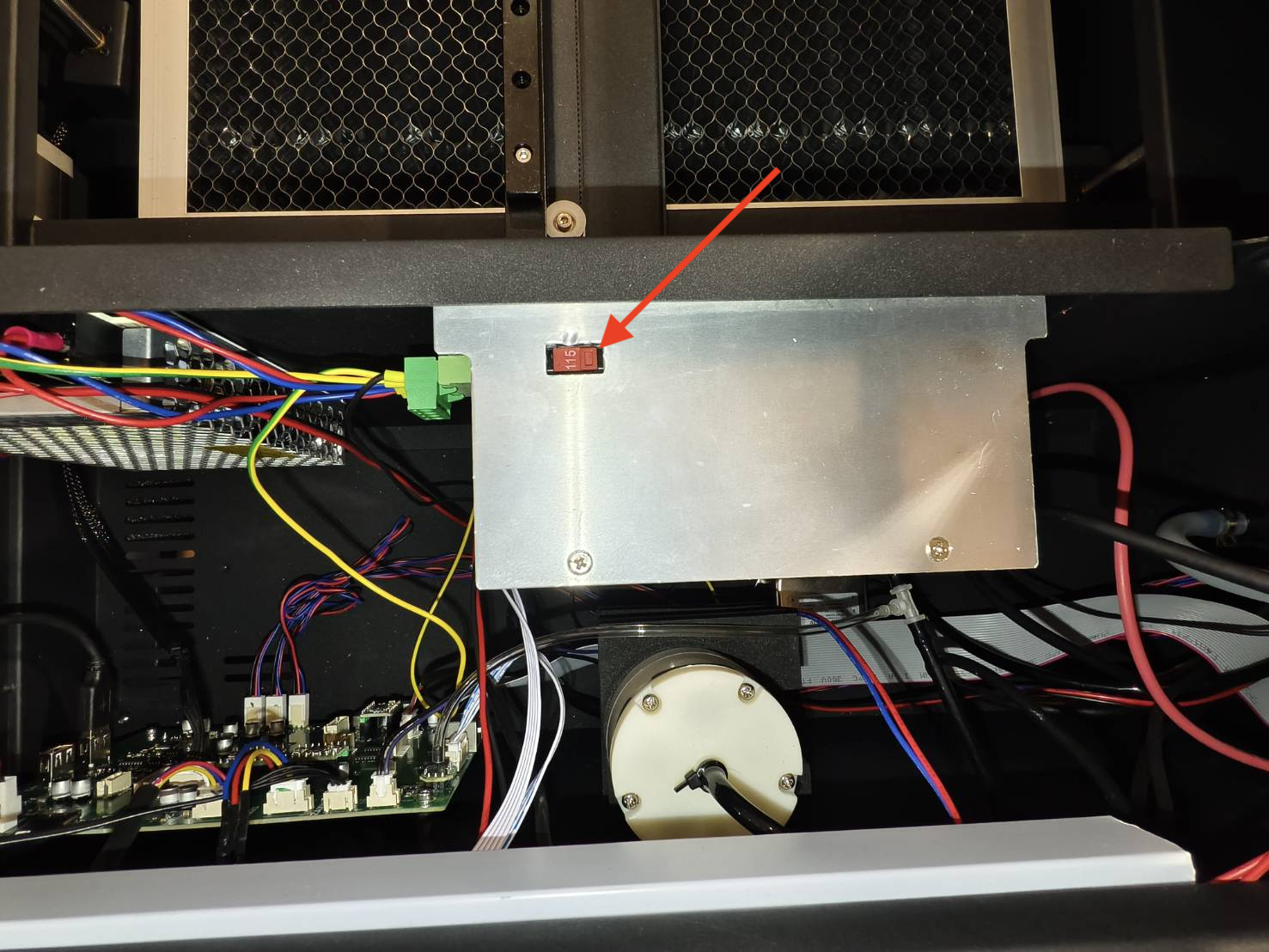

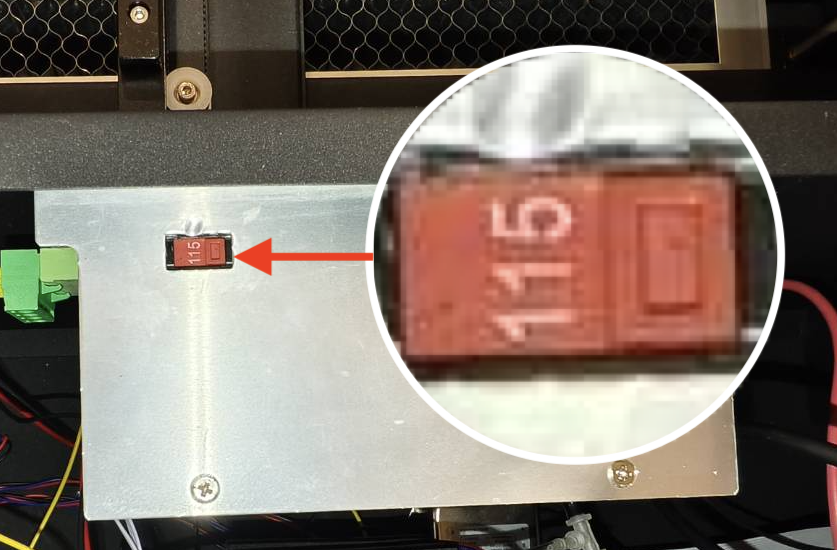

- Varmista, että jännite on asetettu maassasi tai ympäristössäsi käytettävän jännitelähteen mukaiseksi.
(Jos et ole varma, voit tarkistaa asian Wikipediasta)
115V 230V -
Sulje sivukansi ja kiristä ruuvi.
Vaihe 22
- Vedä uuden virtalähteen kaapeli reiästä ja siirrä se takakannen puolelle.
- Kytke laserputken ja laserin virtalähteen kaapelit uudelleen.
- Sulje takakansi ja kiristä ruuvi.
#END
