Beambox II - Kameran kaapelin vaihto

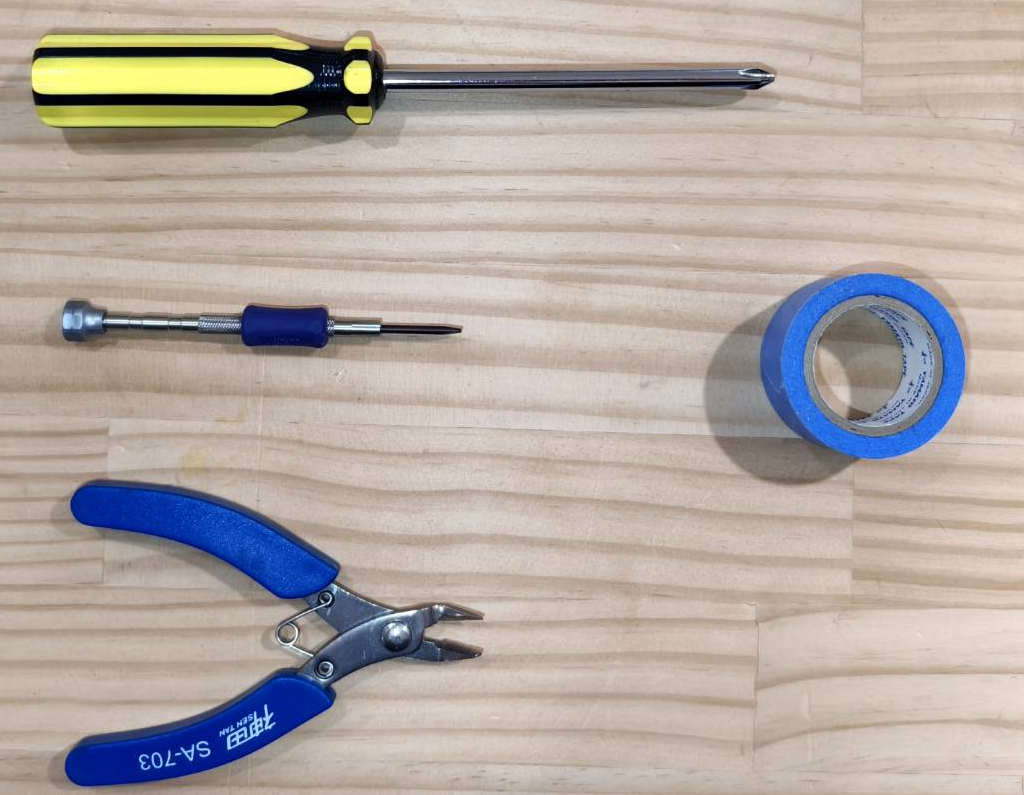

Työkalut

Vaihe 1

Avaa sivukansi nähdäksesi laitteen sisäosat.

• Avaa kansi ristipääruuvimeisselillä.



Vaihe 2

Irrota kamerakaapeli laserpään puolelta.

Vaihe 3

Testaa uusi kamerakaapeli kytkemällä se kameramoduuliin laserpään puolella ja USB-A-liitäntään emolevyn puolella.

Huomio:
Jos kuvaa ei näy testin aikana, käynnistä laite uudelleen ja toista testi.
Jos kuva ei näy uudelleenkäynnistyksen jälkeenkään, ota yhteyttä asiakastukeen.

Vaihe 4

Ulkoisen testin jälkeen irrota uusi kamerakaapeli laitteesta.

Vaihe 5

Sammuta laite ja irrota virtajohto.

Vaihe 6

Leikkaa nippuside laserpään puolelta ja vedä vanha kamerakaapeli ulos.

Vaihe 7

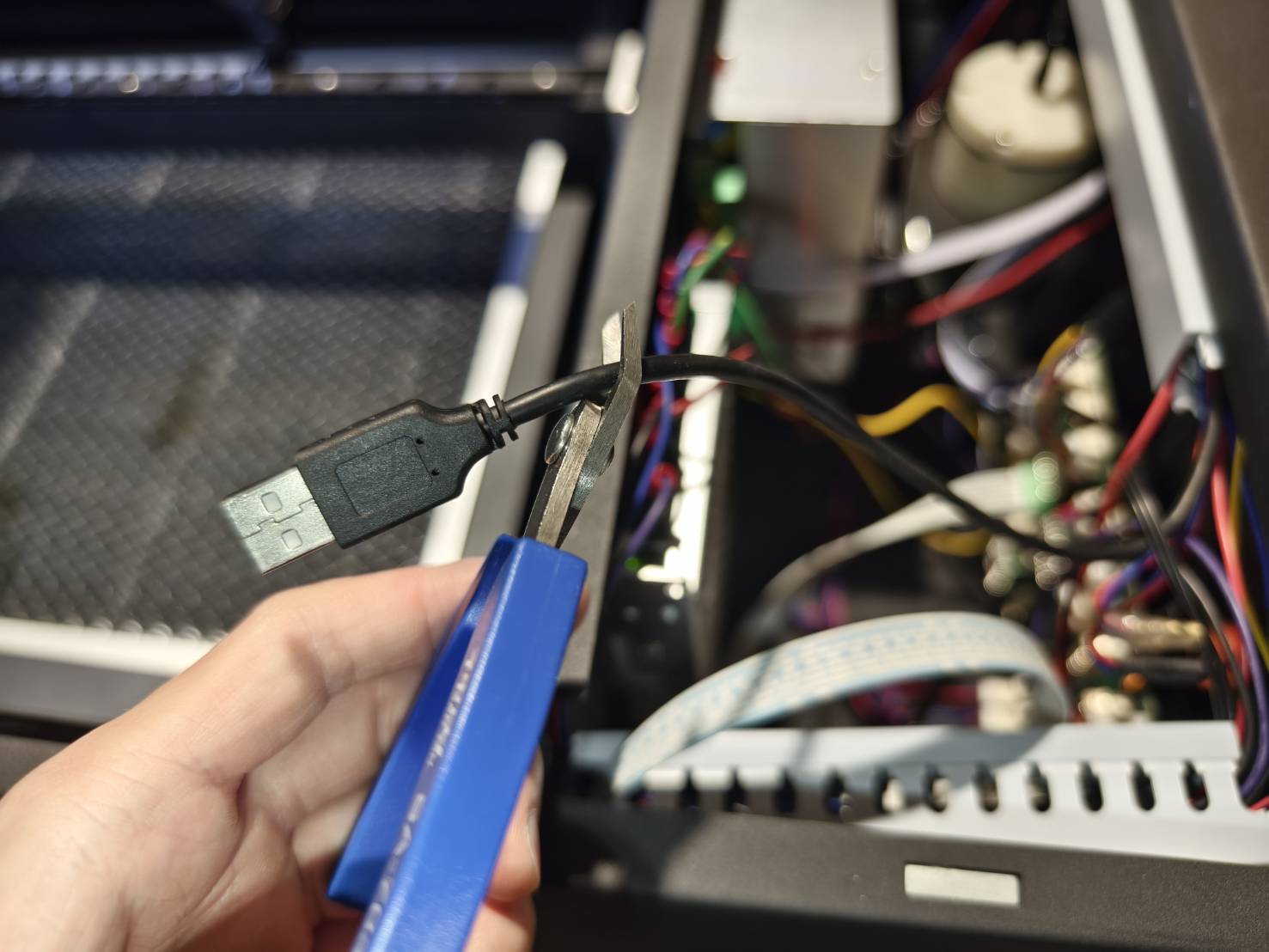

Katkaise vanhan kamerakaapelin USB-A-liitin.

Vaihe 8

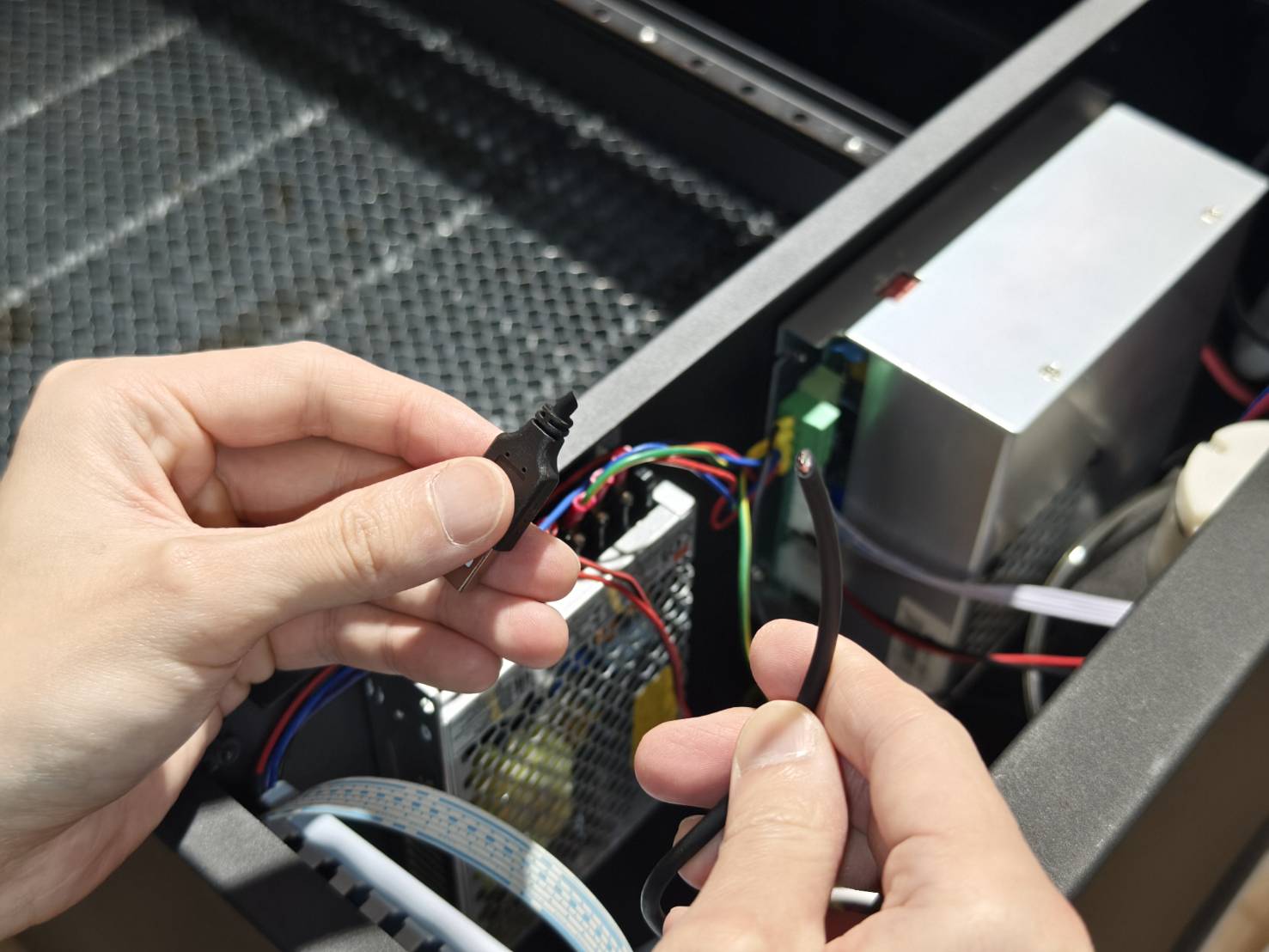

Kiinnitä uusi kamerakaapeli vanhaan kamerakaapeliin teipillä.
Testaa liitoksen kestävyys varmistaaksesi, että se on riittävän luja.

Vaihe 9

Vedä kamerakaapeli sinisen kaapelisuojan läpi.

Vaihe 10

• Vedä kaapeli takaosan mustan kaapelisuojan läpi.


• Jätä USB-A-liittimelle riittävästi pituutta, jotta se voidaan kytkeä emolevyyn.


Vaihe 11

Vedä kaapeli vasemman puolen muoviketjun läpi (Y-akseli). Muoviketjun voi avata litteäpäisellä ruuvimeisselillä.

Vaihe 12

Vedä kaapeli työalueen muoviketjun läpi (X-akseli).
Muoviketjun voi avata litteäpäisellä ruuvimeisselillä, mutta jätä ensimmäinen lenkki kiinni, kuten videossa näytetään.

Vaihe 13

Irrota uusi ja vanha kaapeli poistamalla teippi. Vanhan kaapelin voi hävittää.

Vaihe 14

Asettele kaapeli ja kytke se kameramoduulin piirilevyyn laserpään puolella.
Kytke USB-A-kaapeli emolevyyn.

Vaihe 15

Varmista, että vasen muoviketju on suljettu.

Vaihe 16

Sulje sivukansi ja kiristä ruuvi.
