Beambox II - X-akselin moottorin vaihto – FLUX Help Center

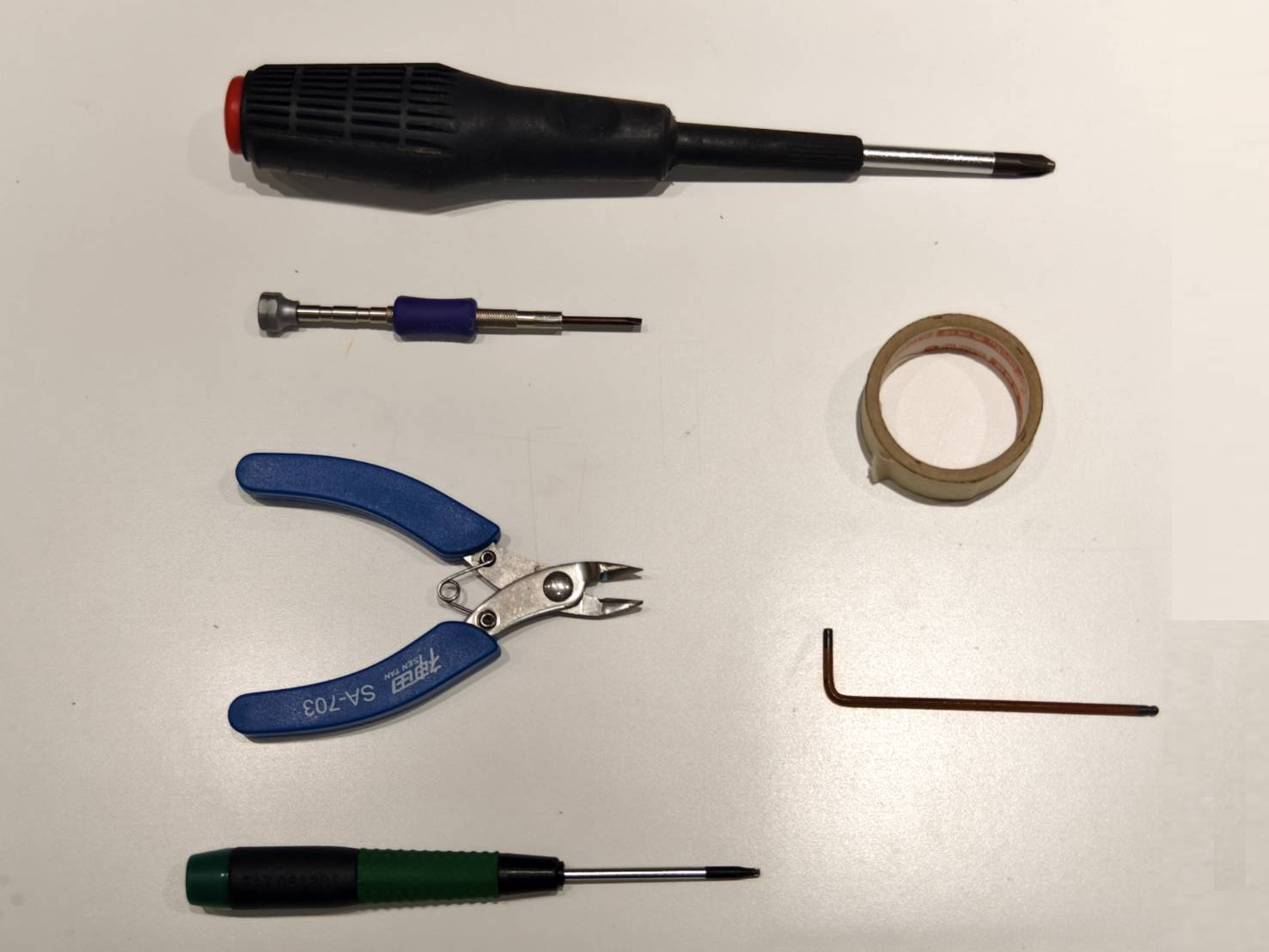

Työkalut

1	Ristipääruuvitaltta
2	Talttapääruuvitaltta (pieni)
3	Sivuleikkurit
4	Teippi
5	T8 Torx-ruuvitaltta
6	2,5 mm:n kuusiokoloavain
7	Taskulamppu (valinnainen)

Vaihe 1

Sammuta laite ja irrota virtajohto.

Vaihe 2

Avaa sivukansi nähdäksesi laitteen sisäosat.

Käytä ristipääruuvitalttaa kannen avaamiseen.

Avaa vesipumpun kansi Torx-ruuvimeisselillä.

Vaihe 3

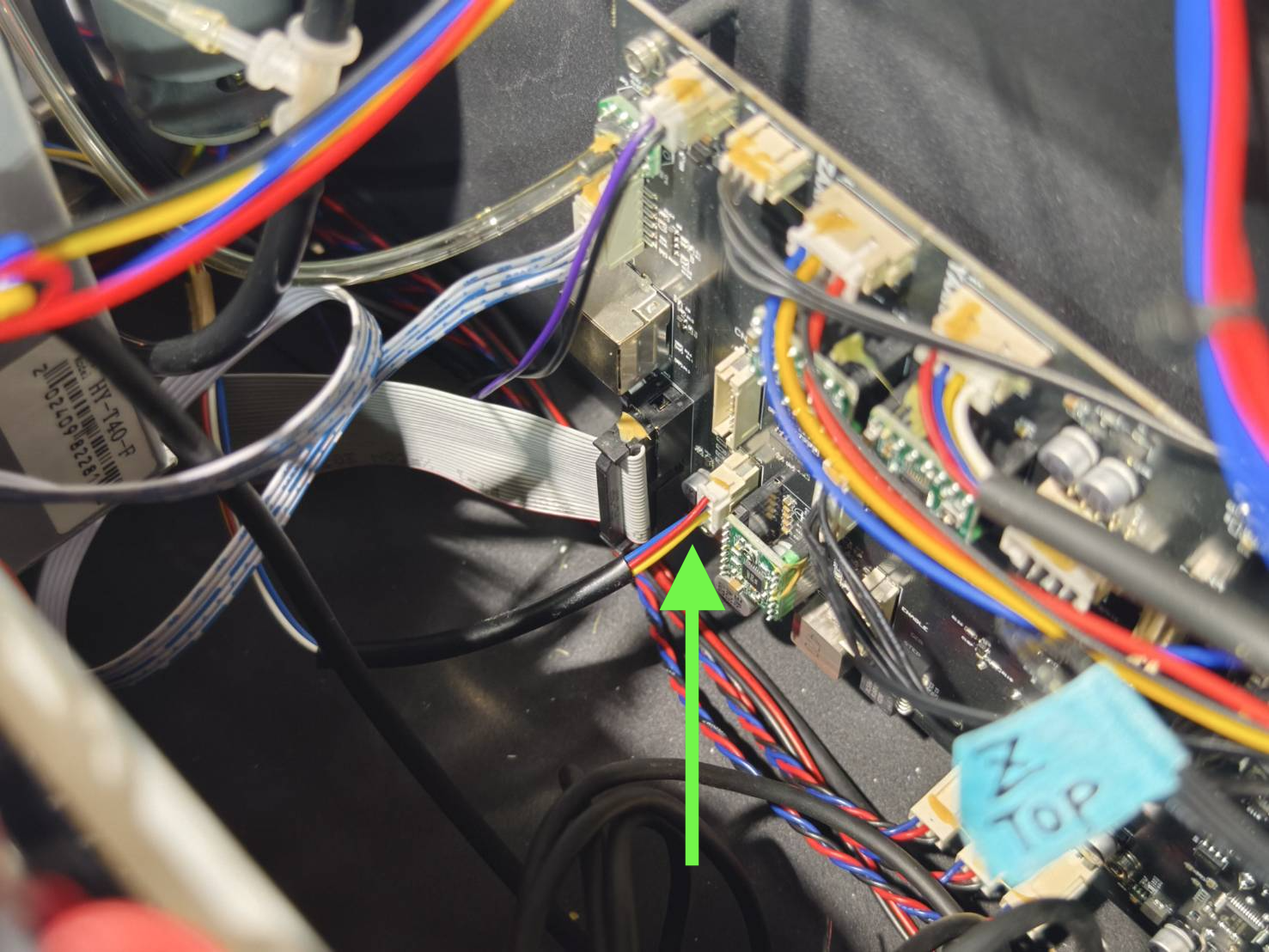

Irrota X-akselin moottorin kaapeli emolevyltä. (Voit myös katsoa kaaviota.)

Vaihe 4

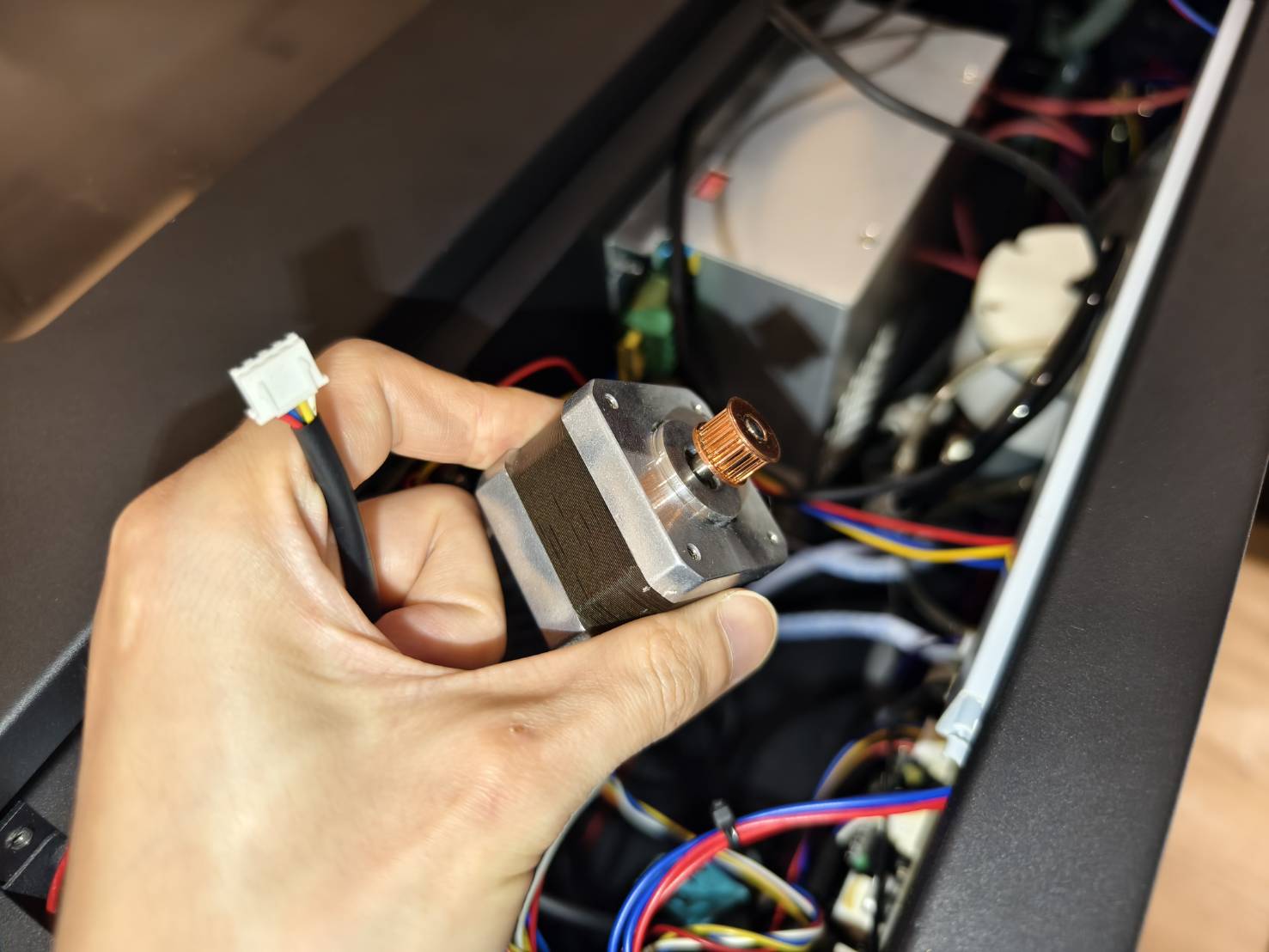

Testaa uusi X-akselin moottorin kaapeli kytkemällä se emolevyyn koneen ollessa sammutettuna.
Käynnistä sen jälkeen kone testataksesi kotiutumisen.
Kotiutumisen aikana laserpää liikkuu ensin ylös, ja sitten uuden moottorin pitäisi pyöriä vastapäivään.

Huomautus:
Jos uusi moottori ei liiku tai pyörii myötäpäivään, sammuta kone, kytke kaapeli uudelleen, käynnistä se uudelleen ja testaa uudelleen.
Jos uusi moottori ei vieläkään toimi oikein, ota yhteyttä asiakastukeen.

Vaihe 5

Sammuta laite ja irrota virtajohto.

Vaihe 6

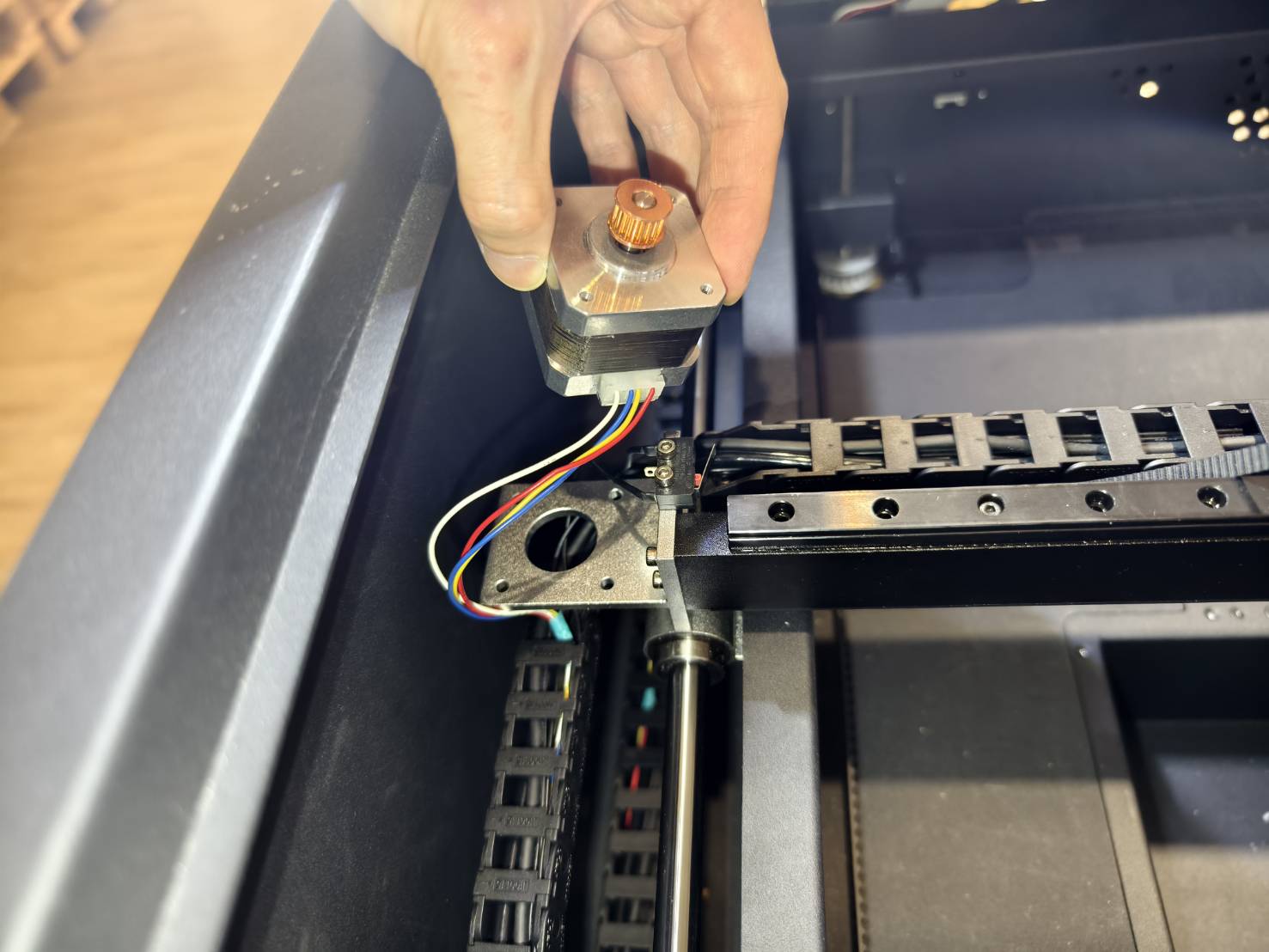

Irrota uusi moottori järjestelmästä.

Vaihe 7

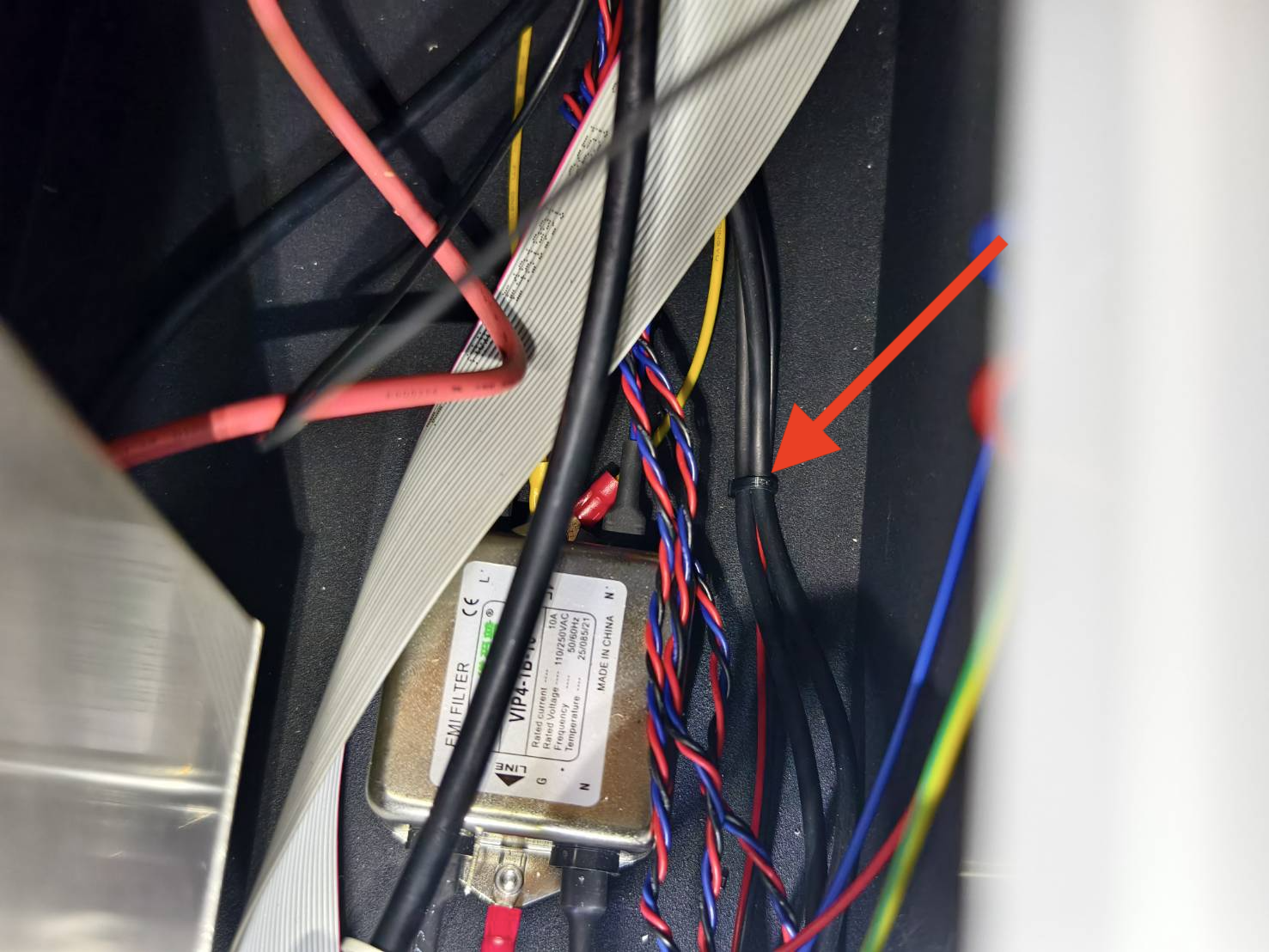

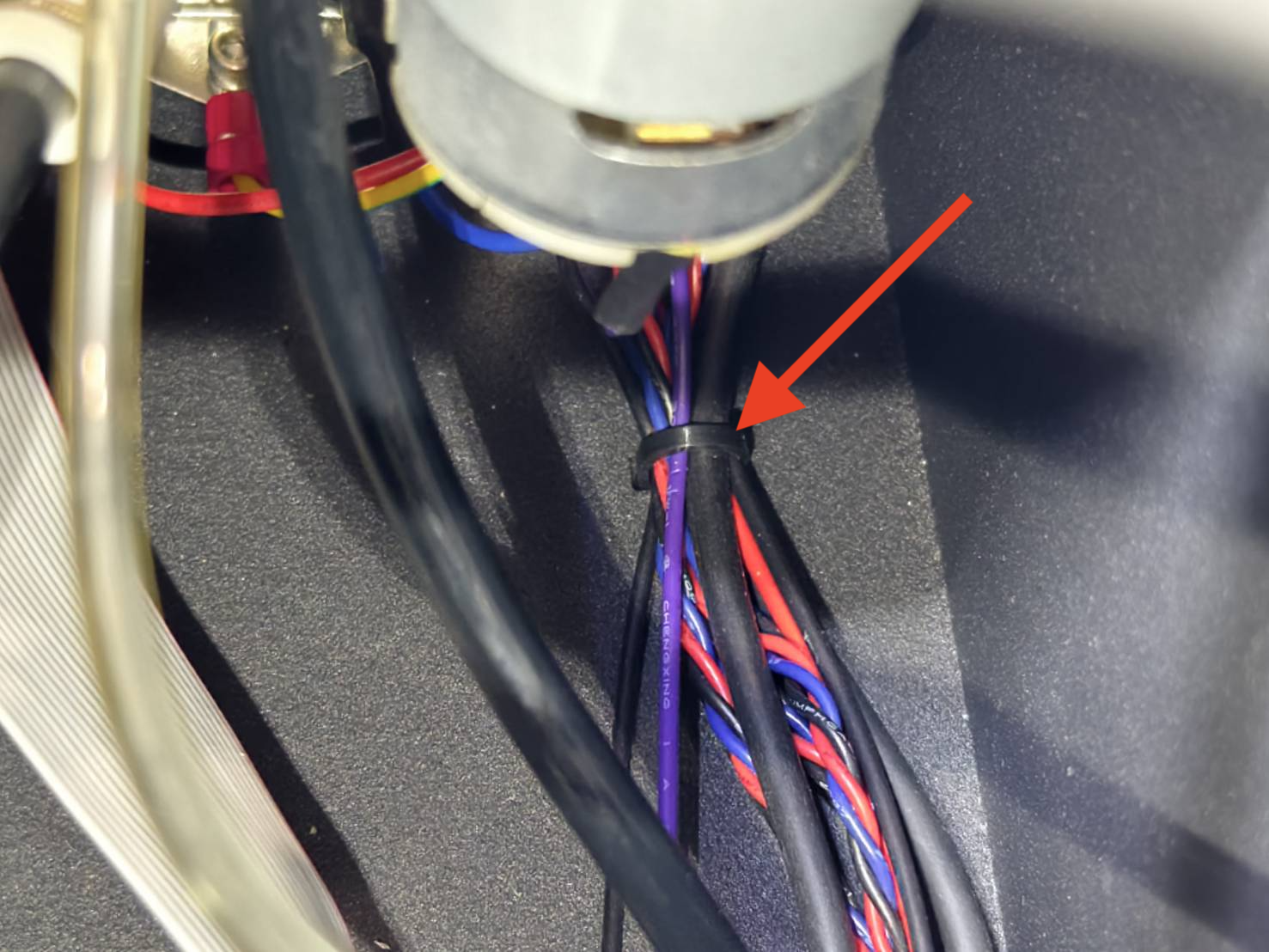

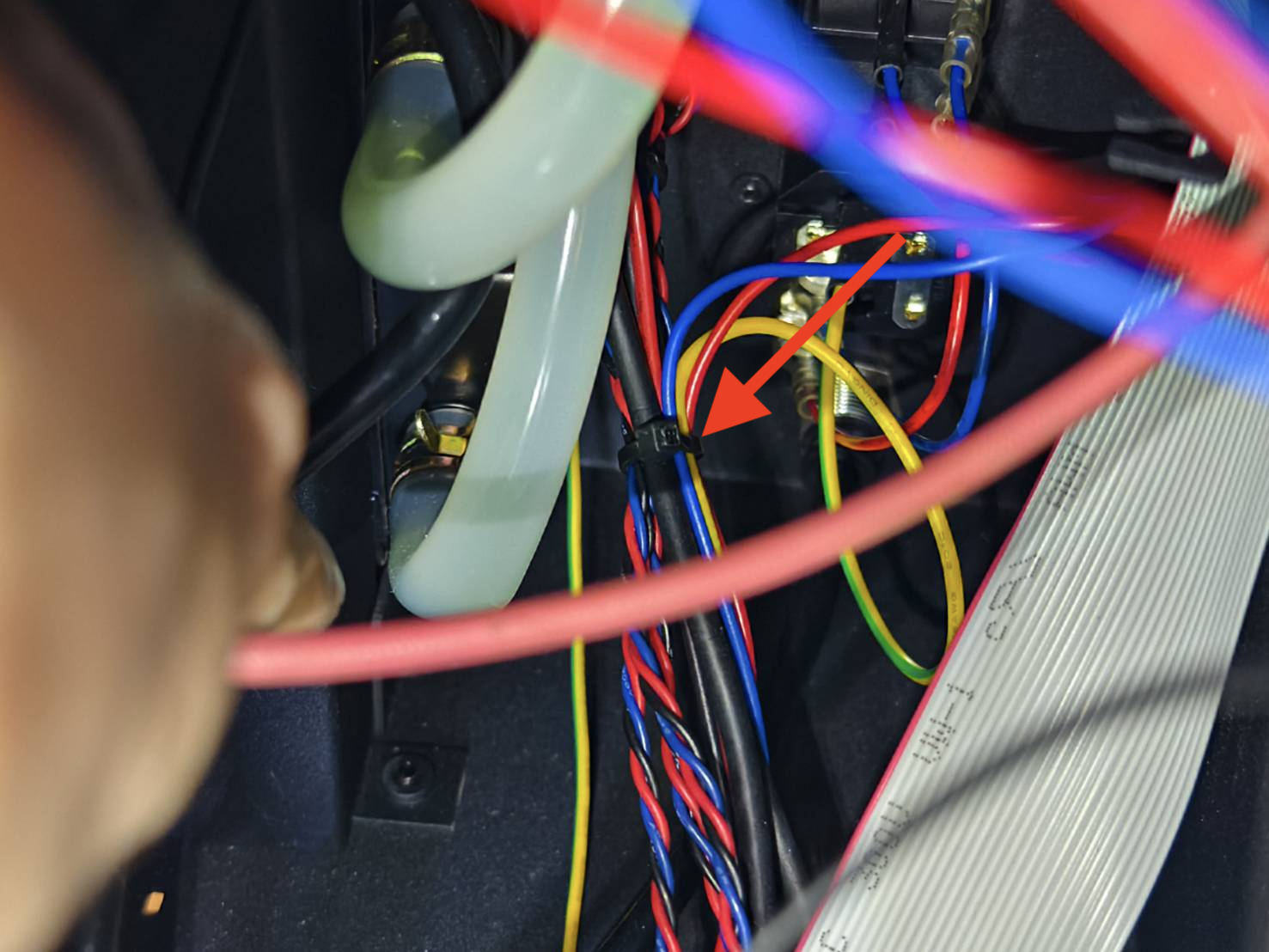

Katkaise nippusiteet emolevyn puolelta. Tässä esimerkissä on 3 nippusidettä. Koneesta riippuen niitä voi olla enemmän. Tarkoituksena on katkaista ne nippusiteet, jotka kiinnittävät X-akselin moottorin kaapelin.

Vaihe 8

Löysää kaksi valkoisen hihnapyörän istuimen peukaloruuvia oikealla puolella, jolloin X-akselin moottorin hihna voidaan irrottaa.
(Ruuveja ei tarvitse poistaa kokonaan. Riittää, että ne avataan loppuun asti.
Tarkoituksena on löysätä hihnaa niin, että se voidaan irrottaa X-akselin moottorilta.)

Vaihe 9

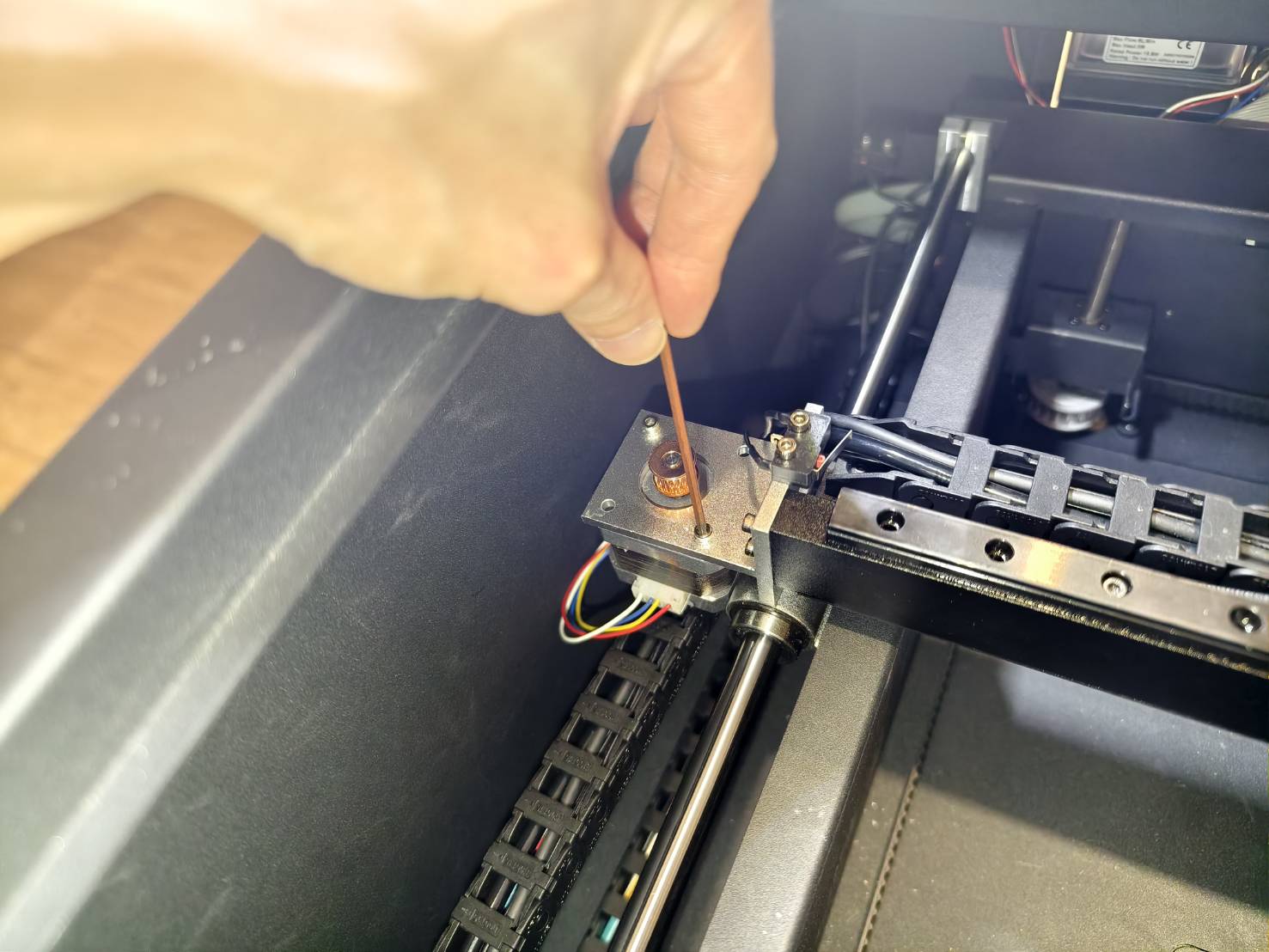

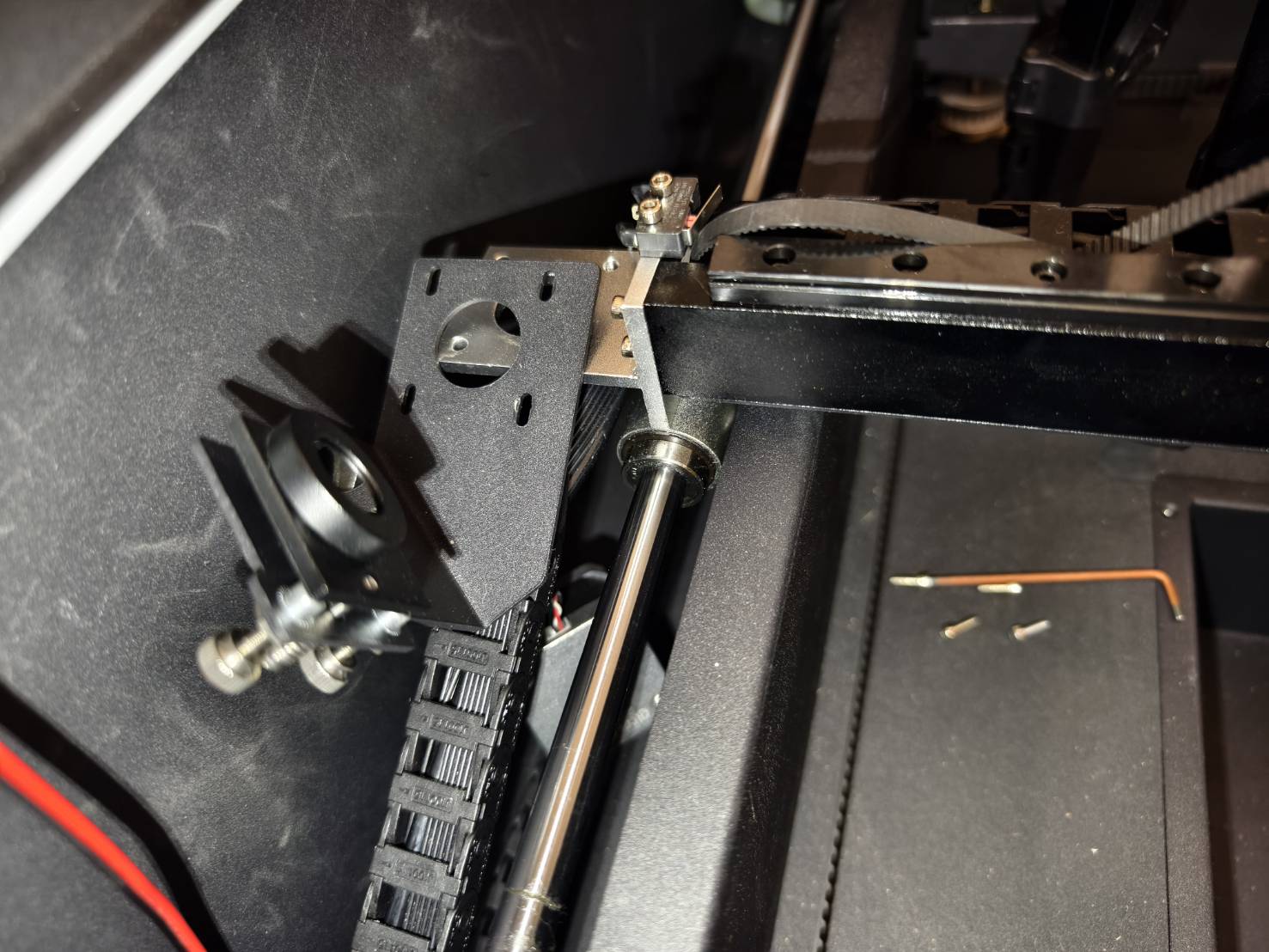

Irrota X-akselin moottori avaamalla neljä kuusiokoloruuvia.
Moottori ja toisen peilin kokoonpano irtoavat tämän jälkeen.

Voit jättää ne tähän asentoon.

Vaihe 9

Irrota kaapeliketjun liitin, joka on kiinnitetty toisen peilin istuimen alapuolelle.
Toisen peilin istuin voidaan nyt irrottaa. Säilytä se huolellisesti myöhempää uudelleenasennusta varten.

Vaihe 10

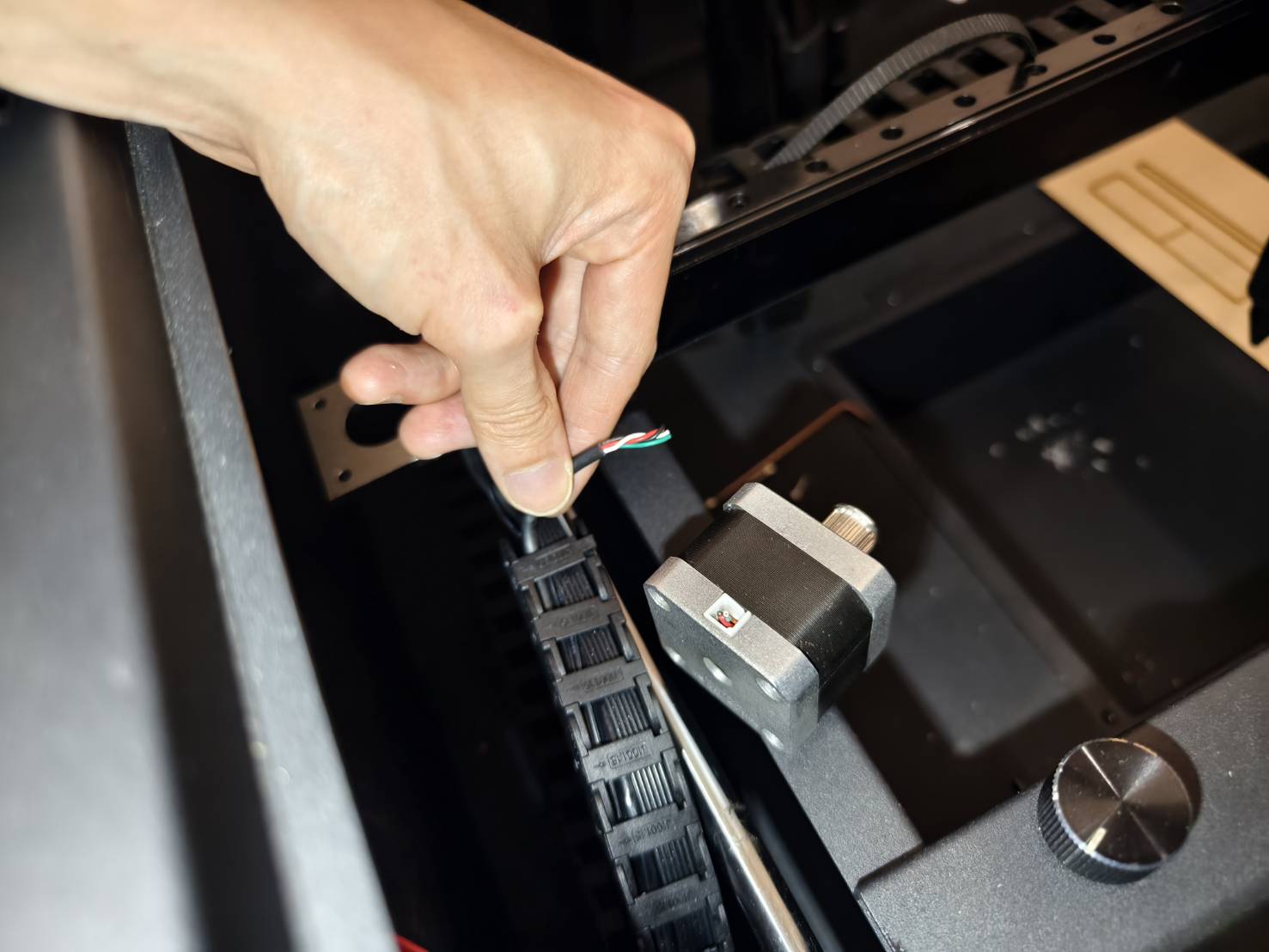

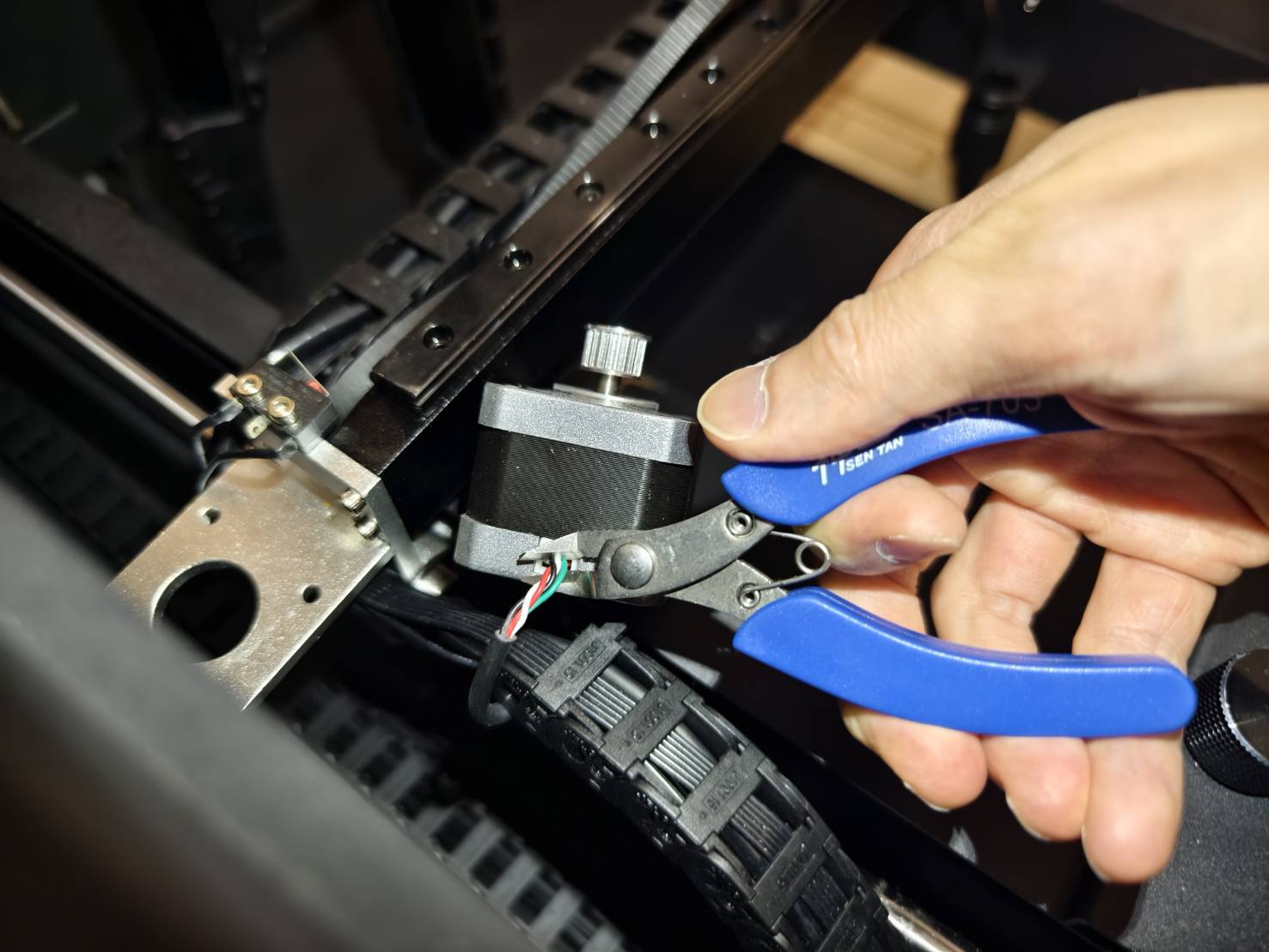

Katkaise vanhan moottorin johdot moottorin läheltä. Yritä katkaista johdot mahdollisimman läheltä vanhaa moottoria, jotta johtojen pituus säilyy mahdollisimman pitkänä.

Vaihe 11

Irrota muovinen kaapeliketju laitteen takaosasta.

Poista muovinen kaapeliketju. Kaapeliketjun liitokset voidaan avata pienellä talttapäisellä ruuvimeisselillä.
Kierrä liitoksia ketjun irrottamiseksi.

Vaihe 12

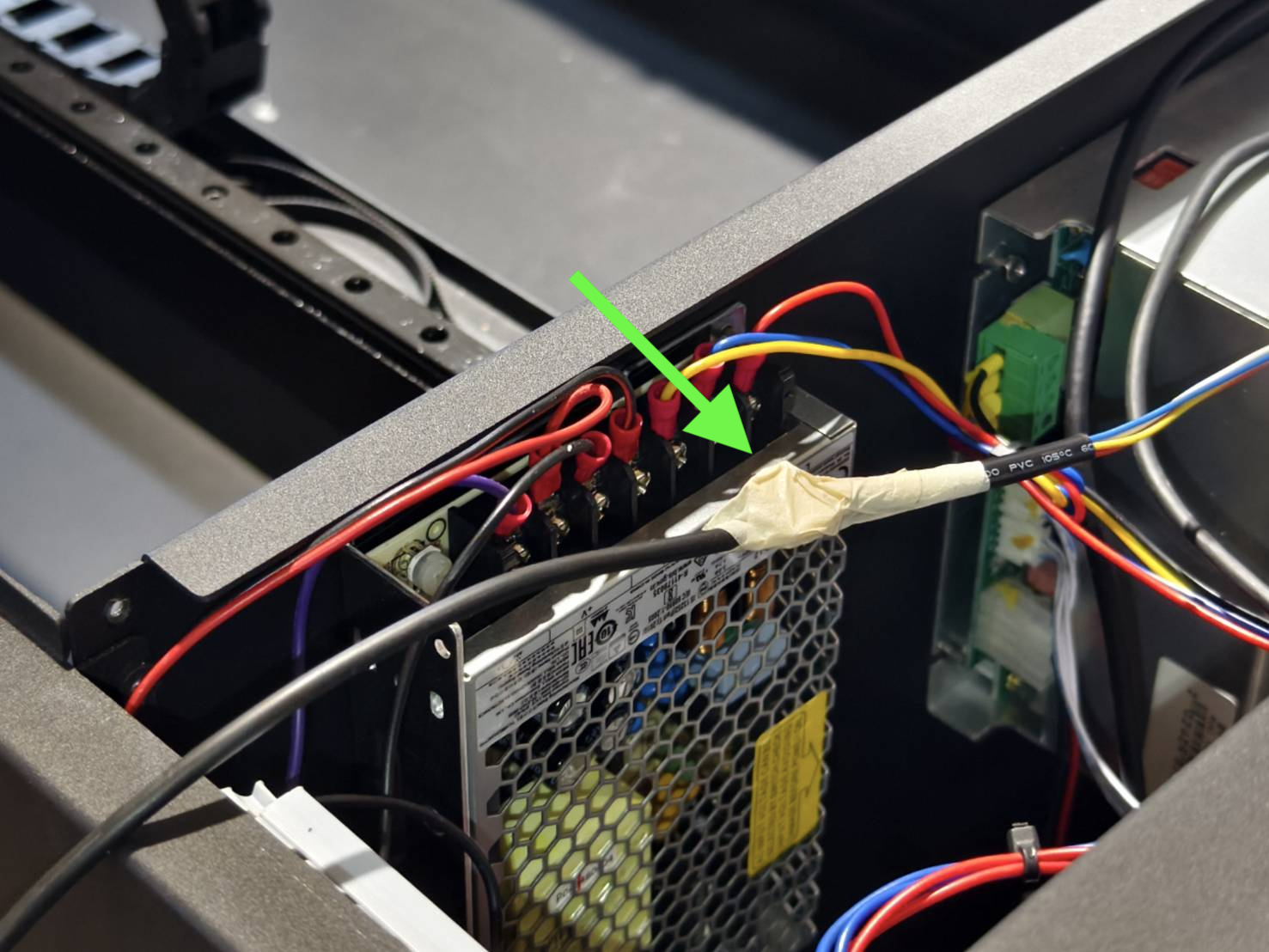

Etsi vanhan moottorin kaapeli ja merkitse se teipillä.
Katkaise kaapeli ja vedä se vesipumpun puolelle.

Vaihe 13

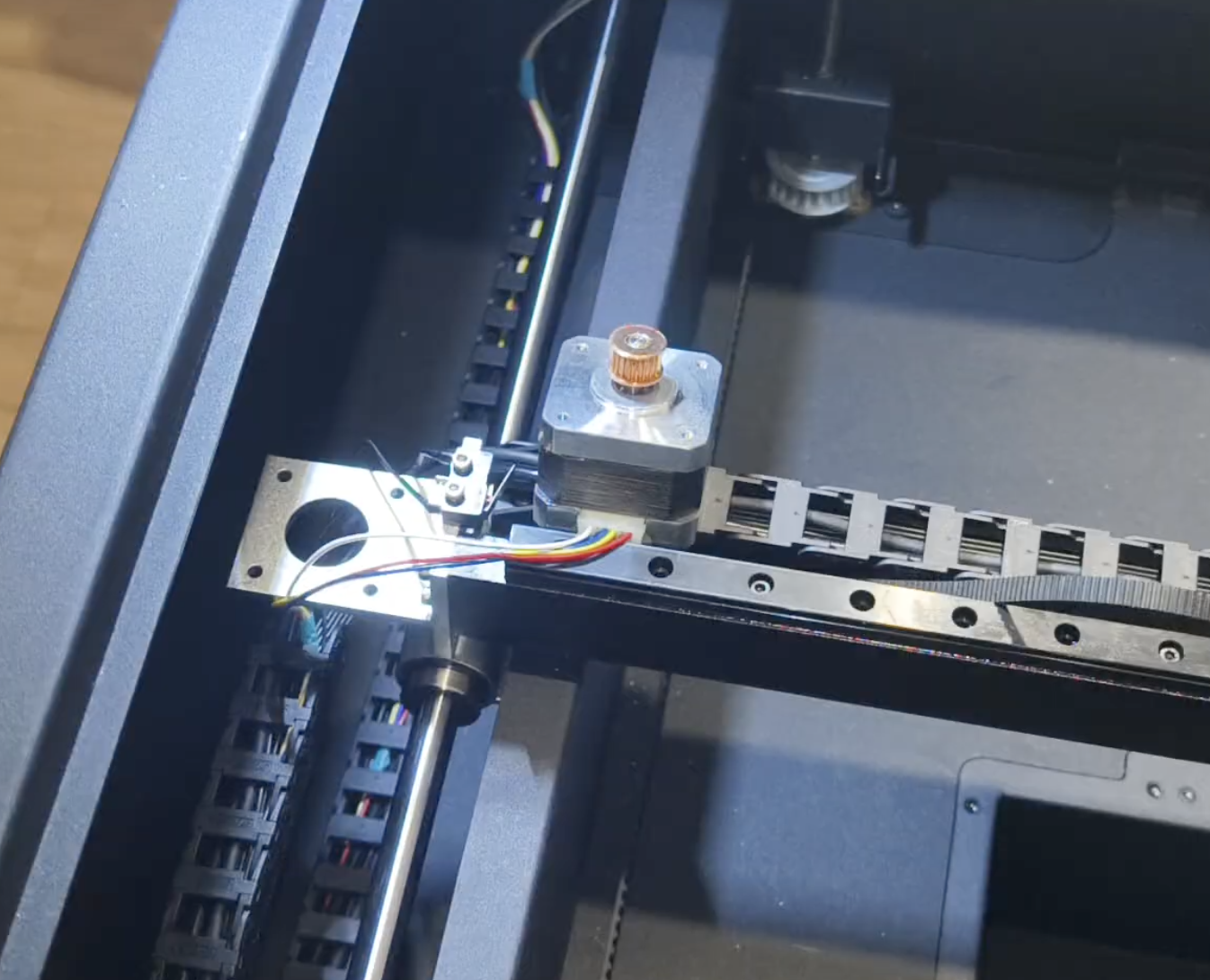

Kiinnitä uusi moottori tilapäisesti koneeseen.

Vaihe 14 (Valinnainen)

Jos moottorin johdot eivät ole niputettu yhteen kaapeliksi, voit kääriä ne teipillä; tämä helpottaa myöhempiä toimenpiteitä.

Ohita tämä vaihe, jos moottorissasi on kaapeli eikä erillisiä johtoja.

Vaihe 15

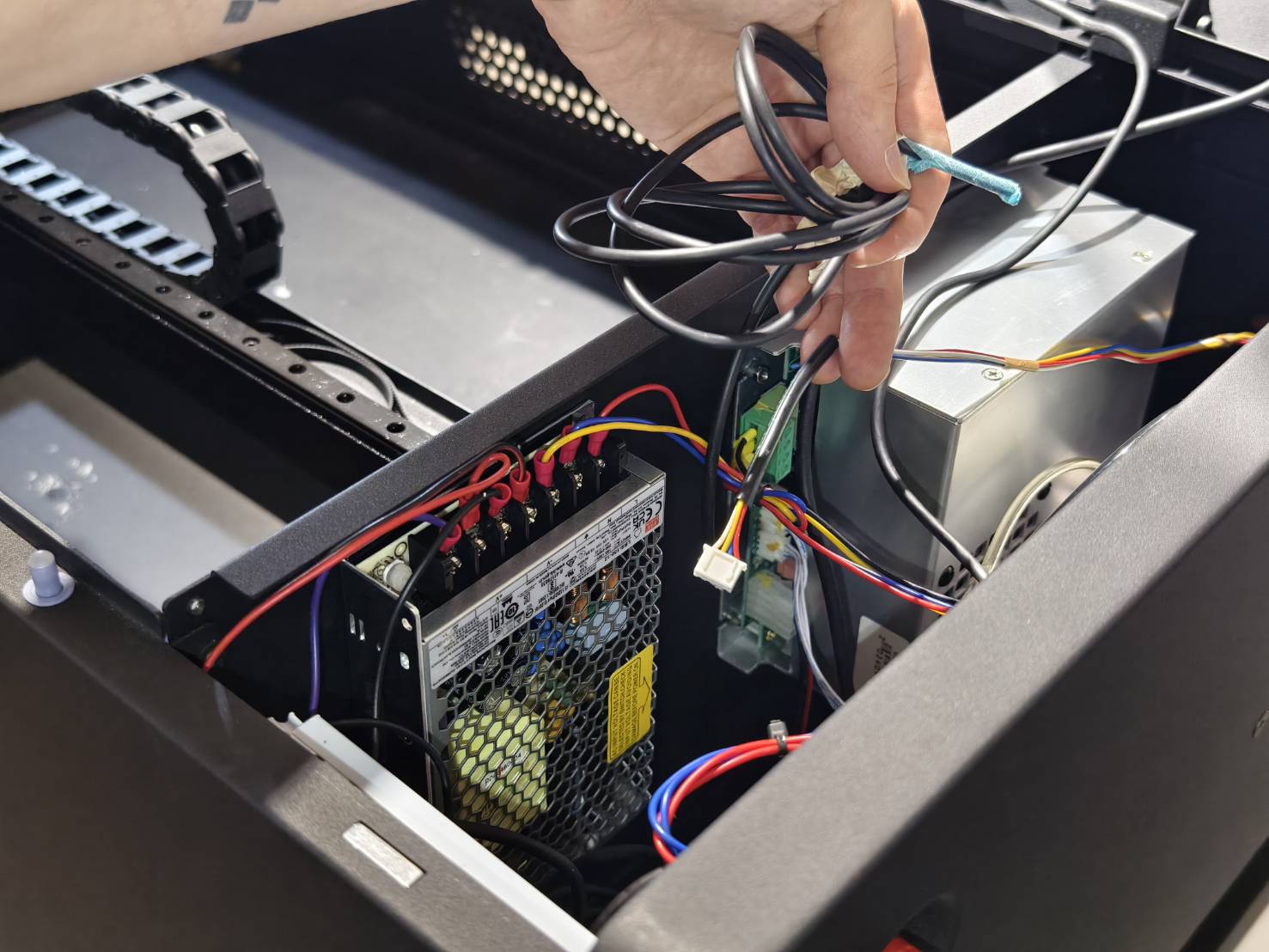

Vedä uuden moottorin liitin vesipumpun puolelle.

Vaihe 16

Yhdistä vanha kaapeli uuden moottorin liittimeen teipillä.
Testaa liitoksen kestävyys varmistaaksesi, että se on riittävän luja.

Vaihe 17

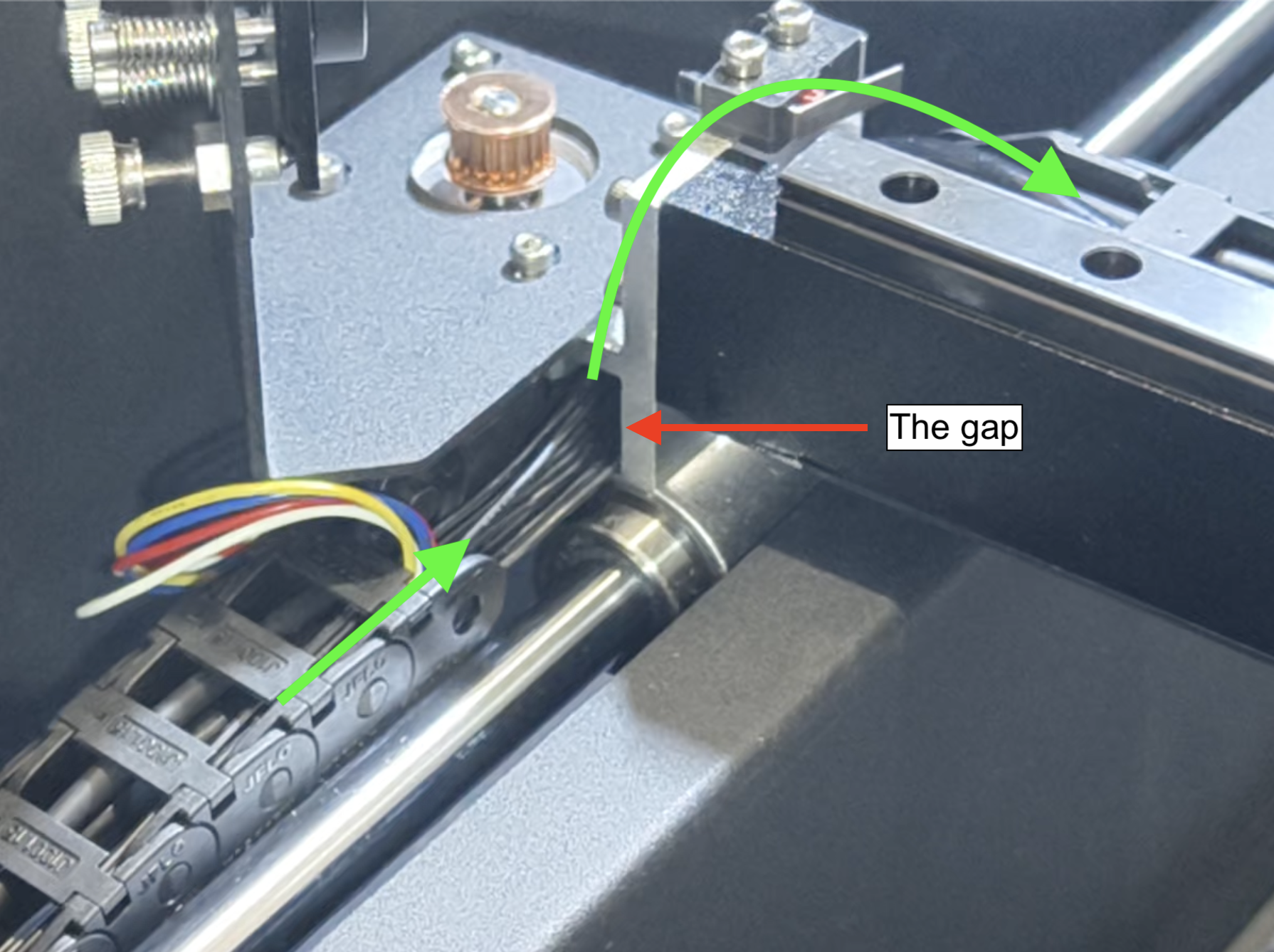

Vedä kaapelin loppuosa koneen takaosaan ja jätä sille riittävästi pituutta, jotta se voi asettua pohjalle videon osoittamalla tavalla.

Vaihe 18

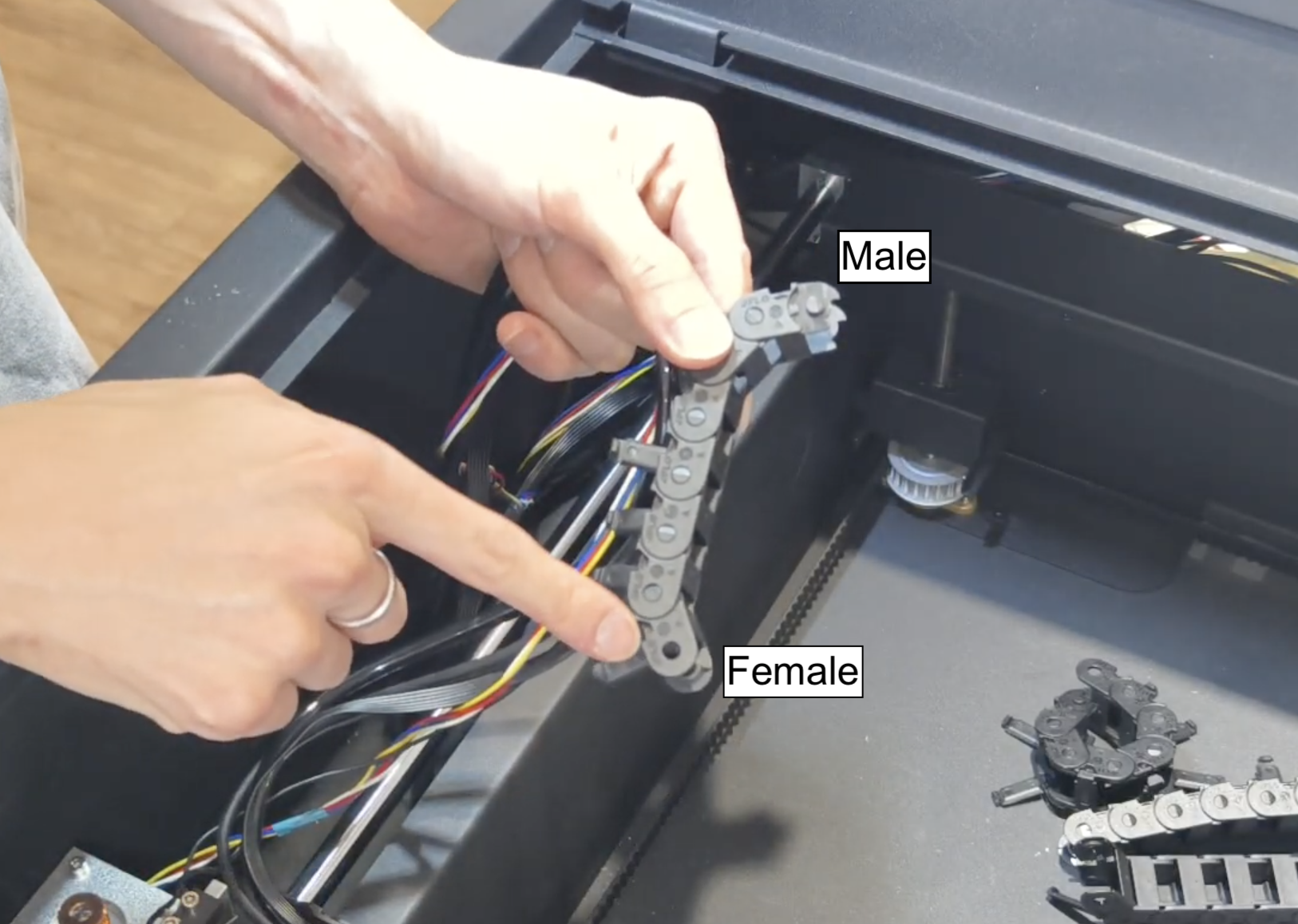

Asenna kaapeliketju takaisin paikalleen.
Huomaa, että kaapeliketjun oikea asento on alaspäin, eli jokaisen nivelen aukon tulee osoittaa alaspäin.
Ketjulla on myös oikea suunta: urospää tulee koneen takaosaan ja naaraspää etuosaan.
