Beambox II - Pyöreän kytkimen (hopeanvärinen) vaihto

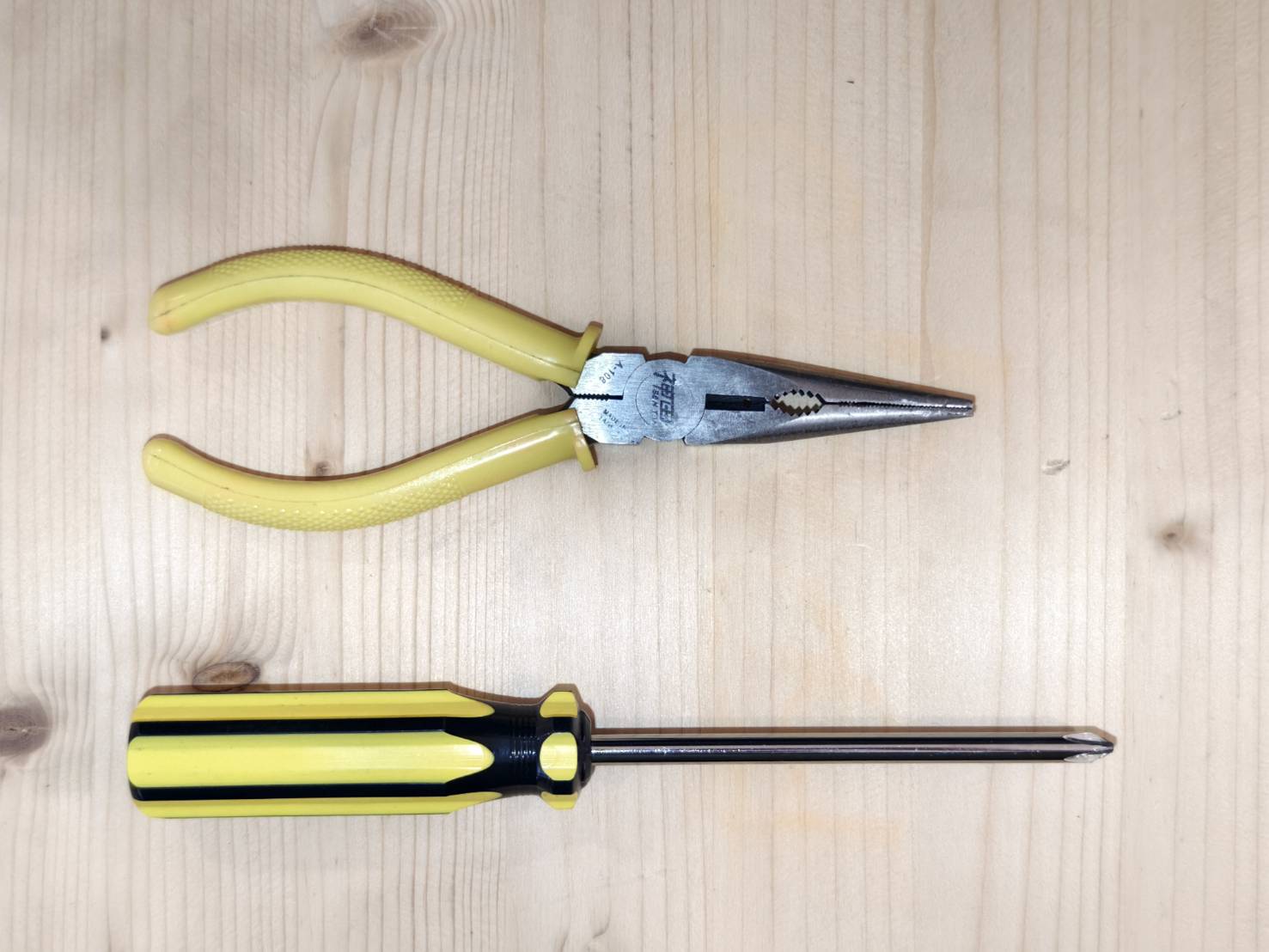

Työkalut

Vaihe 1

Sammuta laite ja irrota virtajohto.

Vaihe 2

Avaa sivukansi nähdäksesi laitteen sisäosat.

• Käytä ristipääruuvimeisseliä kannen avaamiseen.



Vaihe 3

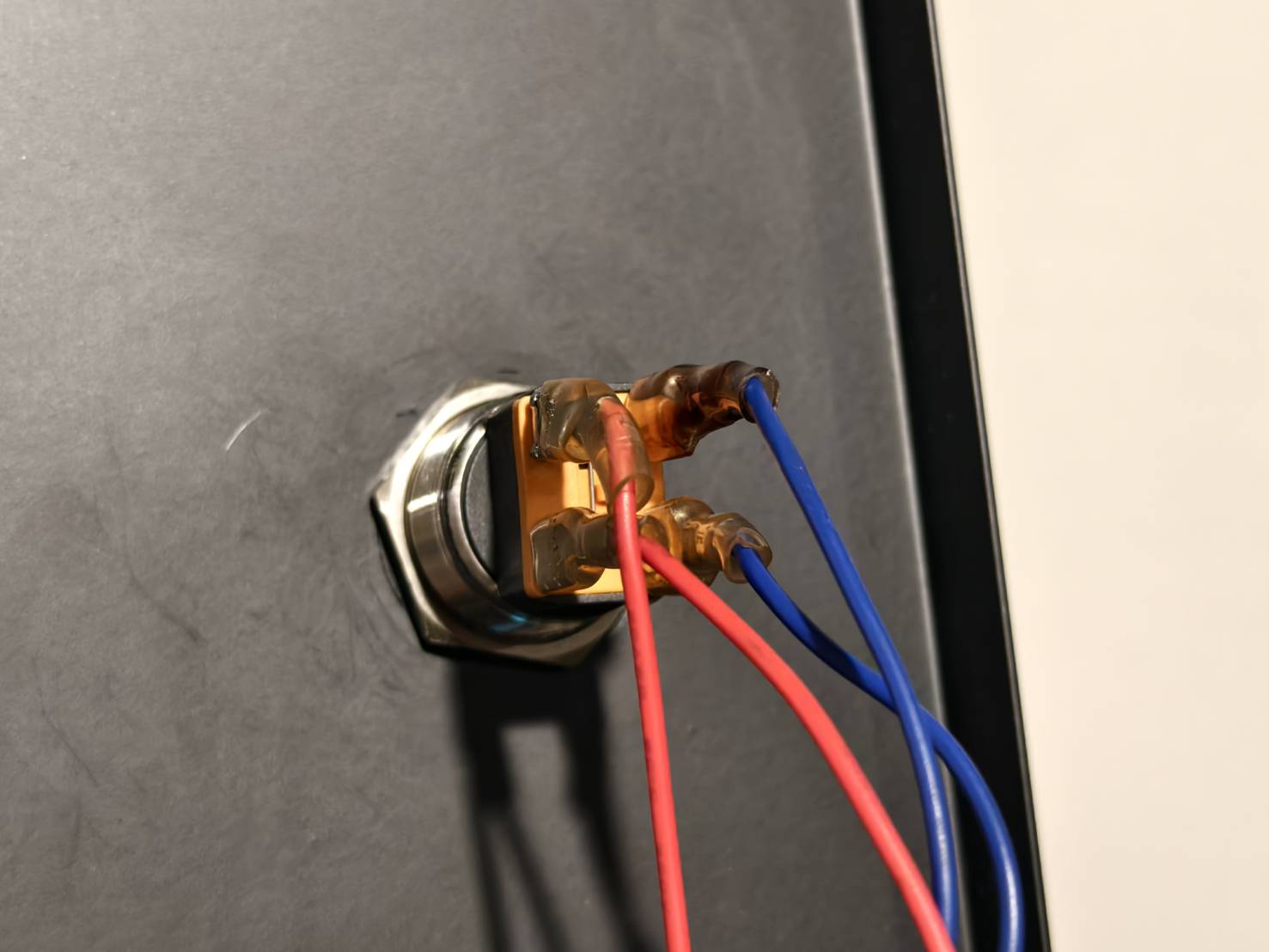

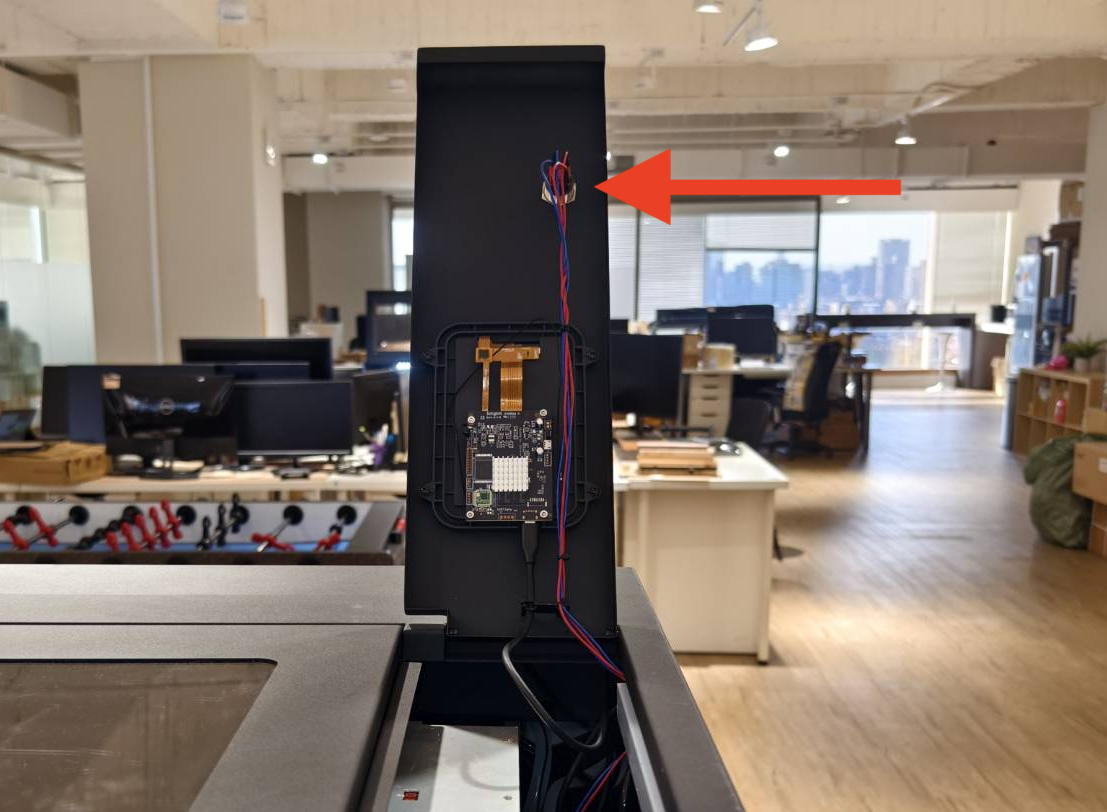

Kytkin sijaitsee tässä.

Irrota johdot pyöreästä kytkimestä.

Vaihe 4

Irrota pyöreä kytkin avaamalla sitä paikallaan pitävä mutteri.

Vaihe 5

Asenna uusi pyöreä kytkin kiristämällä sitä paikallaan pitävä mutteri.

Vaihe 6

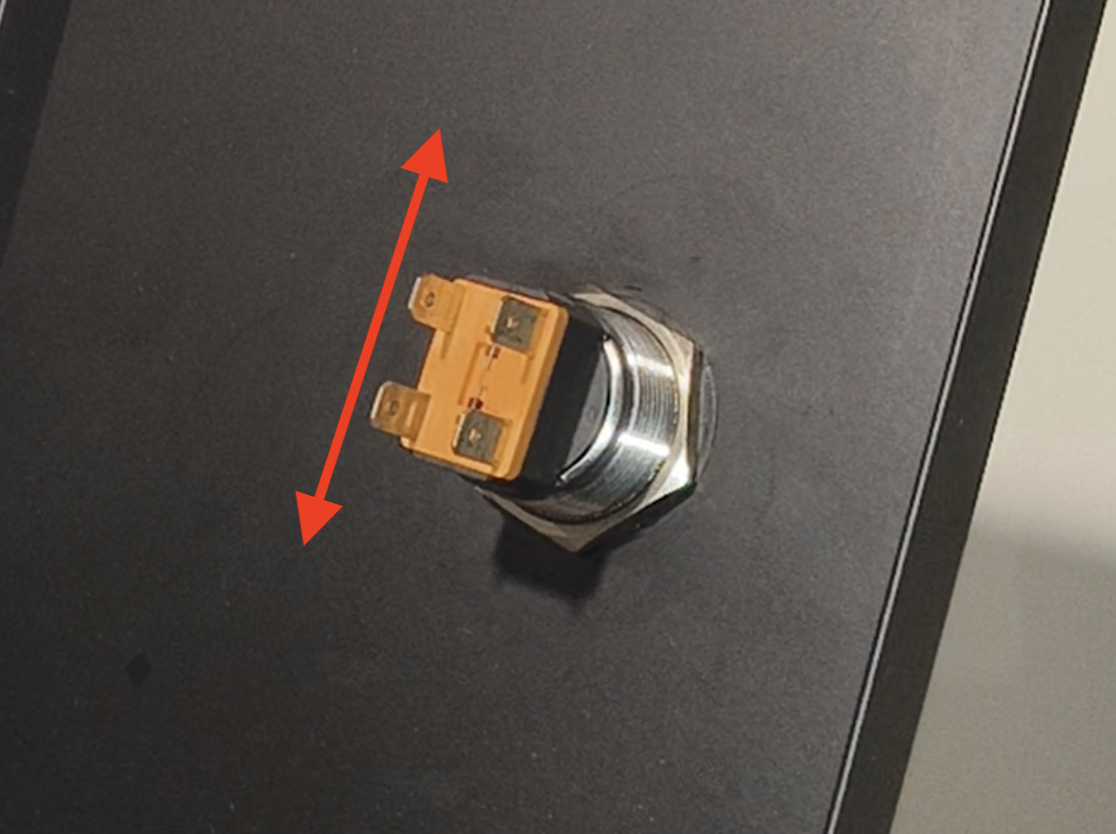

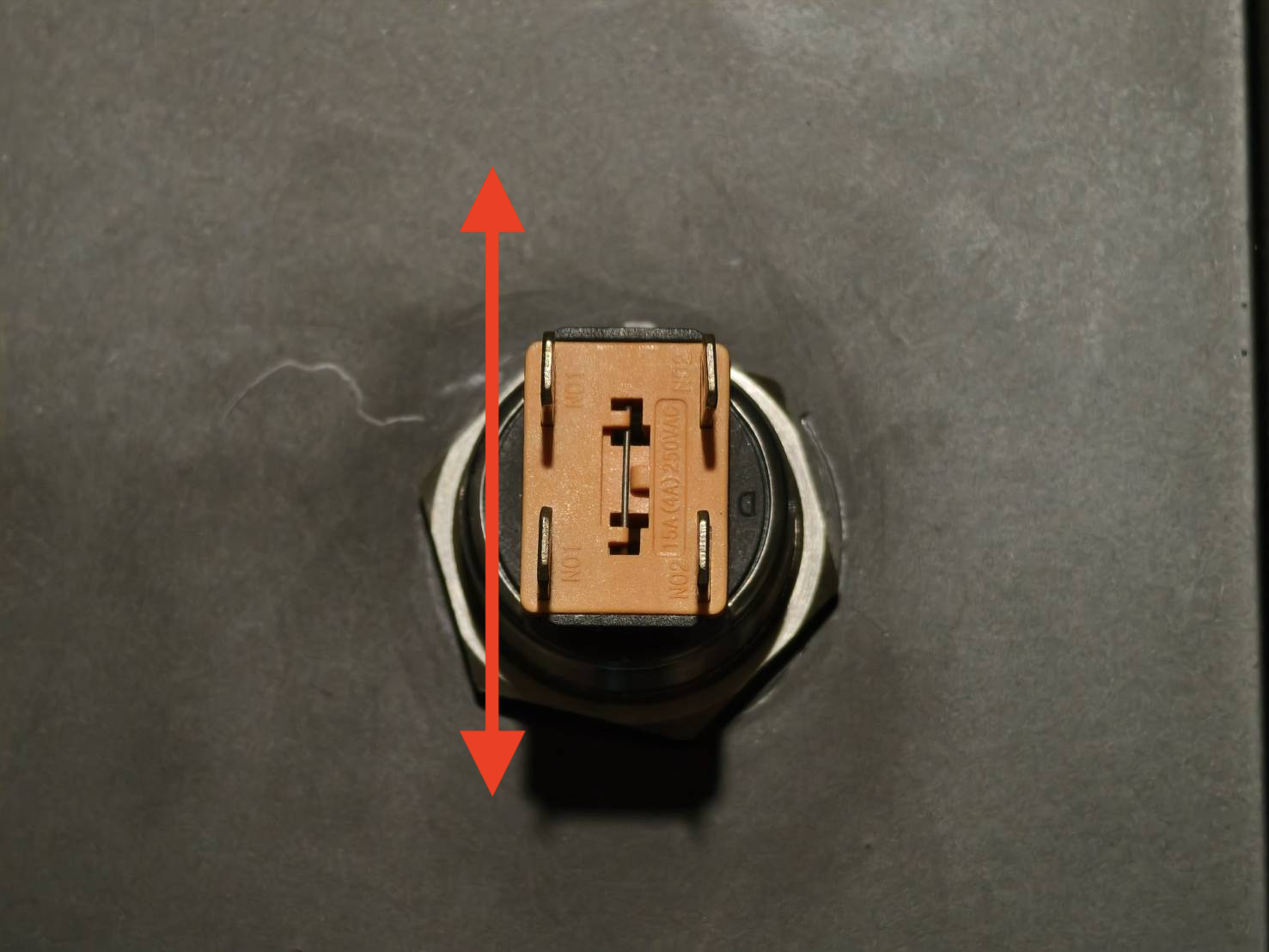

Varmista, että kytkimen takaosa on suunnattu samoin kuin alla olevassa kuvassa.
(Kytkimen takaosa on suorakaiteen muotoinen, ja pitkät sivut ovat pystysuorassa.)

Vaihe 7

Liitä johdot kytkimen nastoihin.

• Havainnollistus.

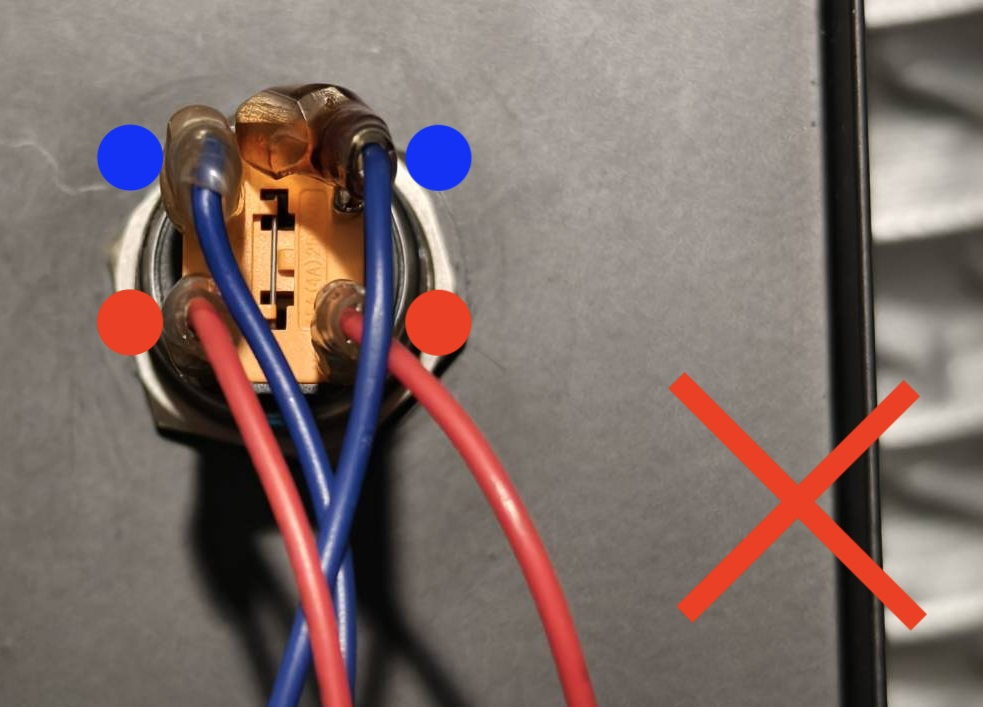

• Varmista, että samanväriset johdot ovat samoilla puolilla (vain vasen ja oikea).

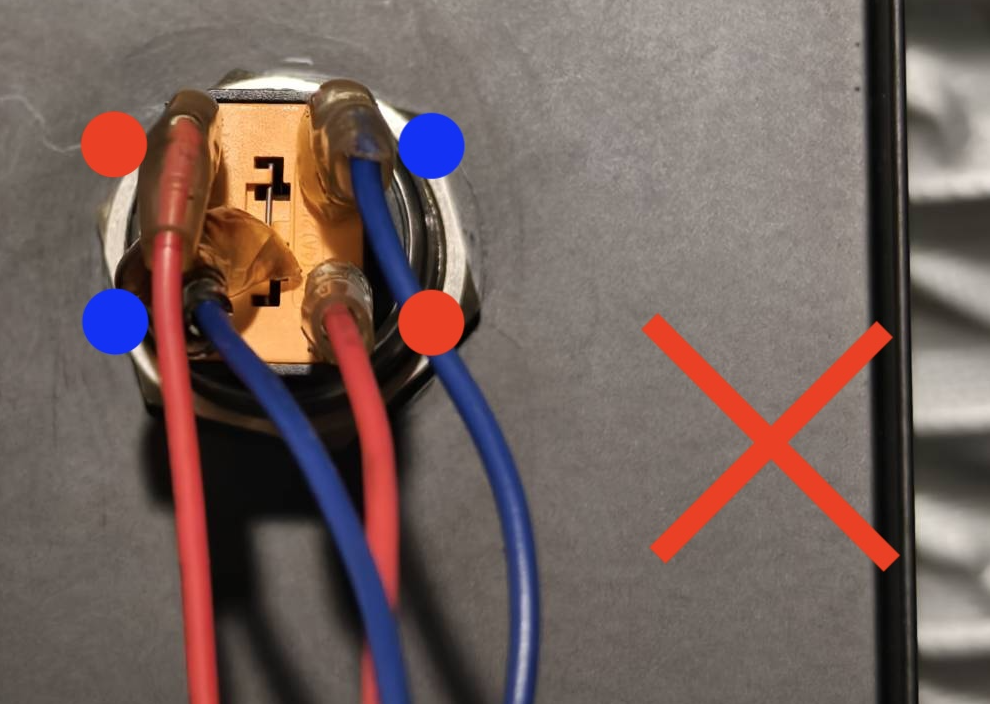

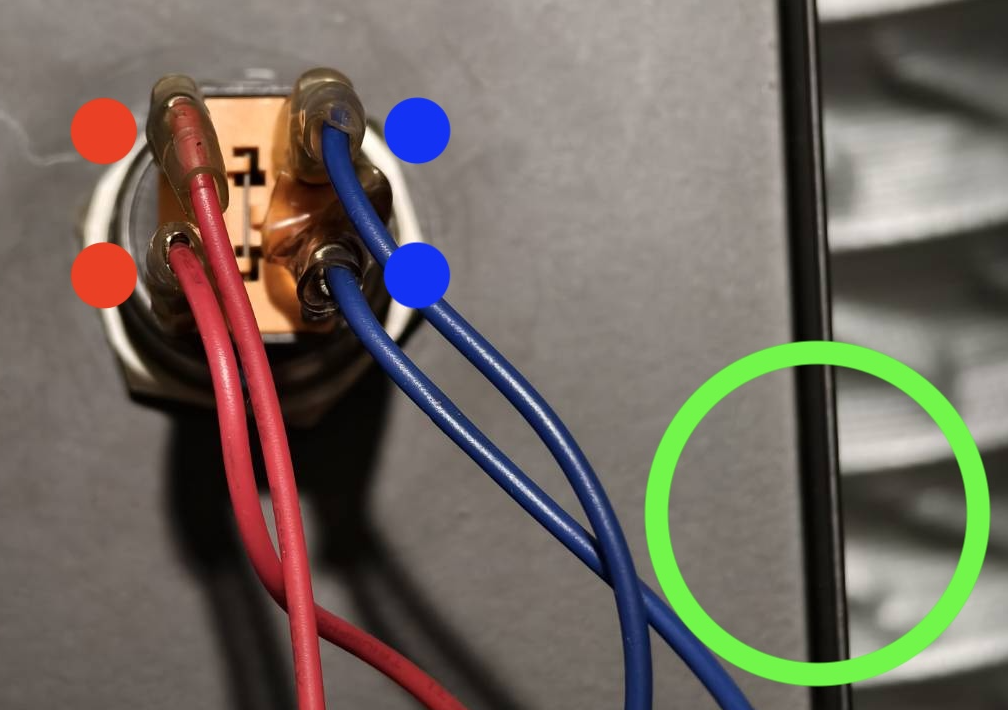

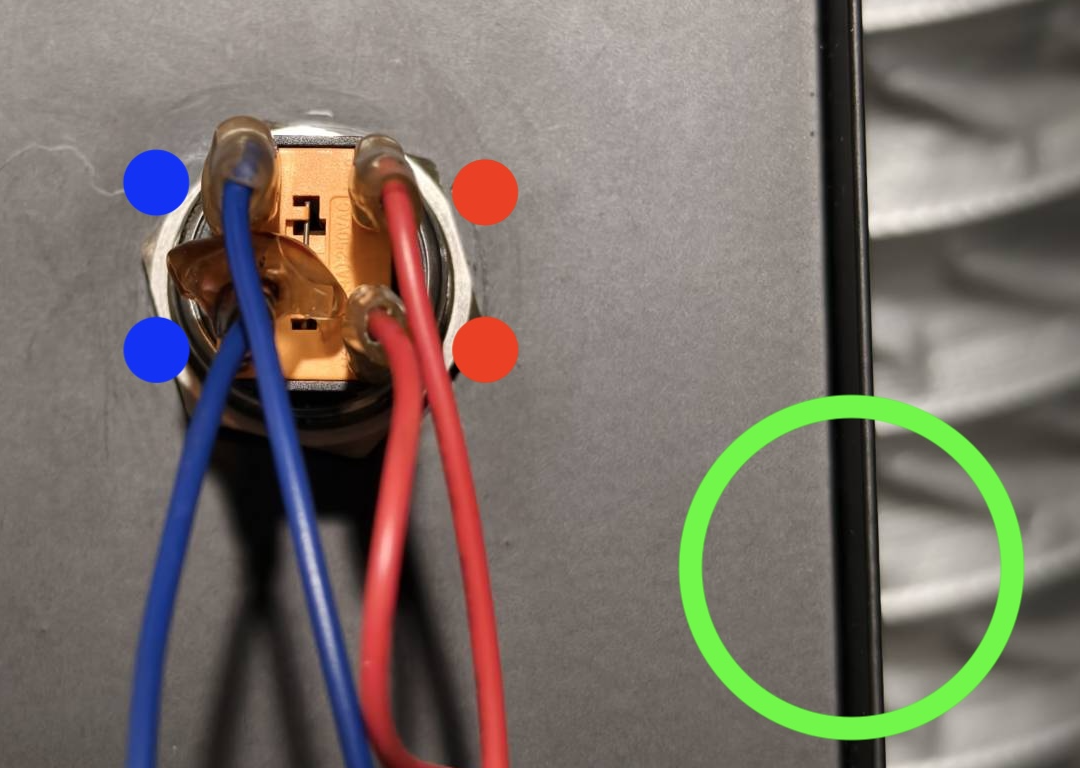

  Hyvä esimerkki	Huonot esimerkit

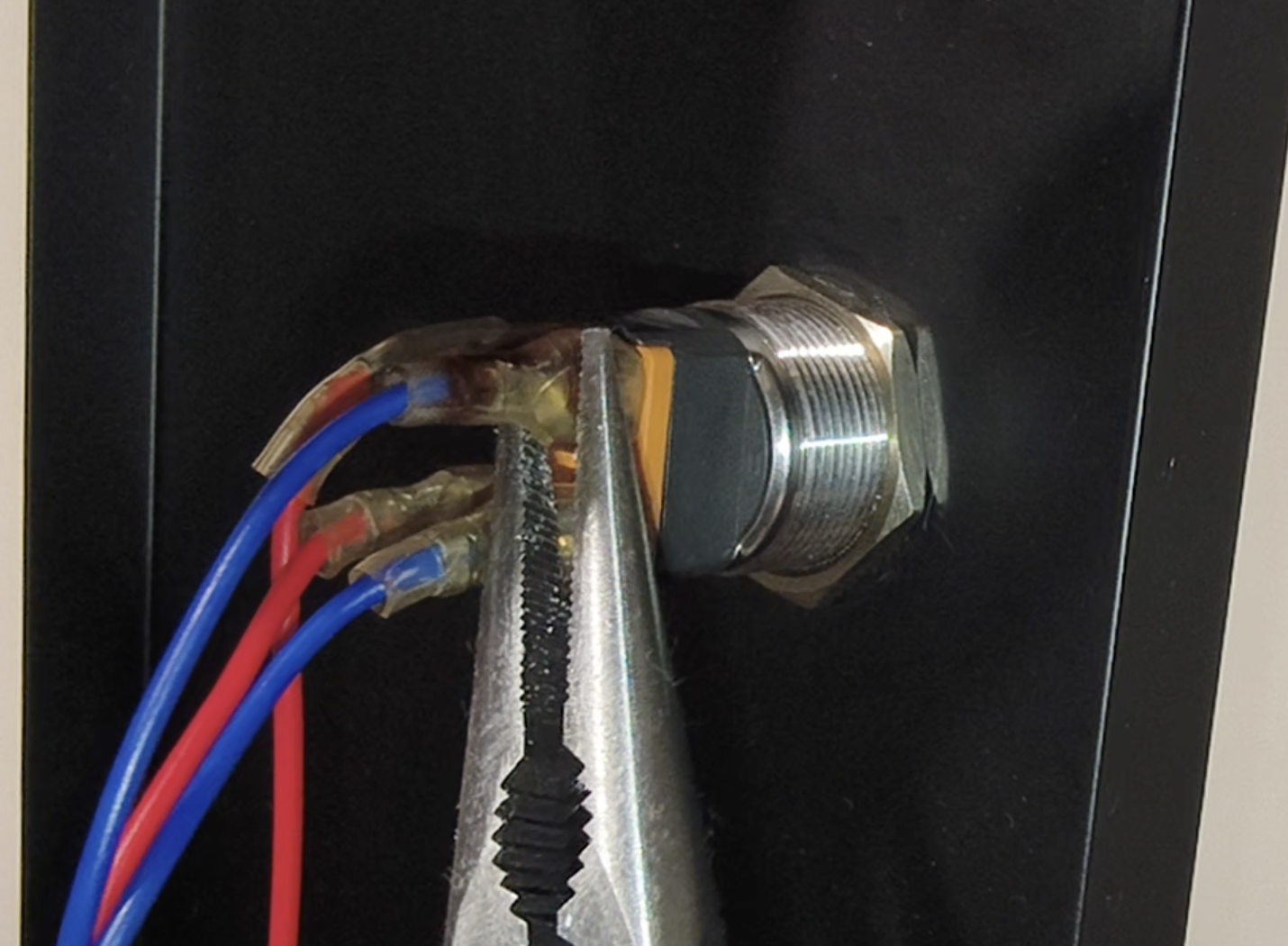

• Kun olet liittänyt johdot ja varmistanut värien sijainnin oikeaksi, kiinnitä johdot tukevasti pihdeillä.


Vaihe 8

Sulje sivukansi ja kiristä ruuvi.
