Beambox II - Hätäpysäytyspainikkeen vaihto

FLUX Support Team

06. kesäk. 2025, 09.48
Päivitetty

Työkalut

1	Pihdit
2	Ristipääruuvimeisseli

Vaihe 1

Sammuta laite ja irrota virtajohto.

Vaihe 2

Avaa sivukansi nähdäksesi laitteen sisäosat.

Käytä ristipääruuvimeisseliä kannen avaamiseen.

Vaihe 3

Irrota hätäpysäytyspainikkeen kierrerengas.

Vaihe 4

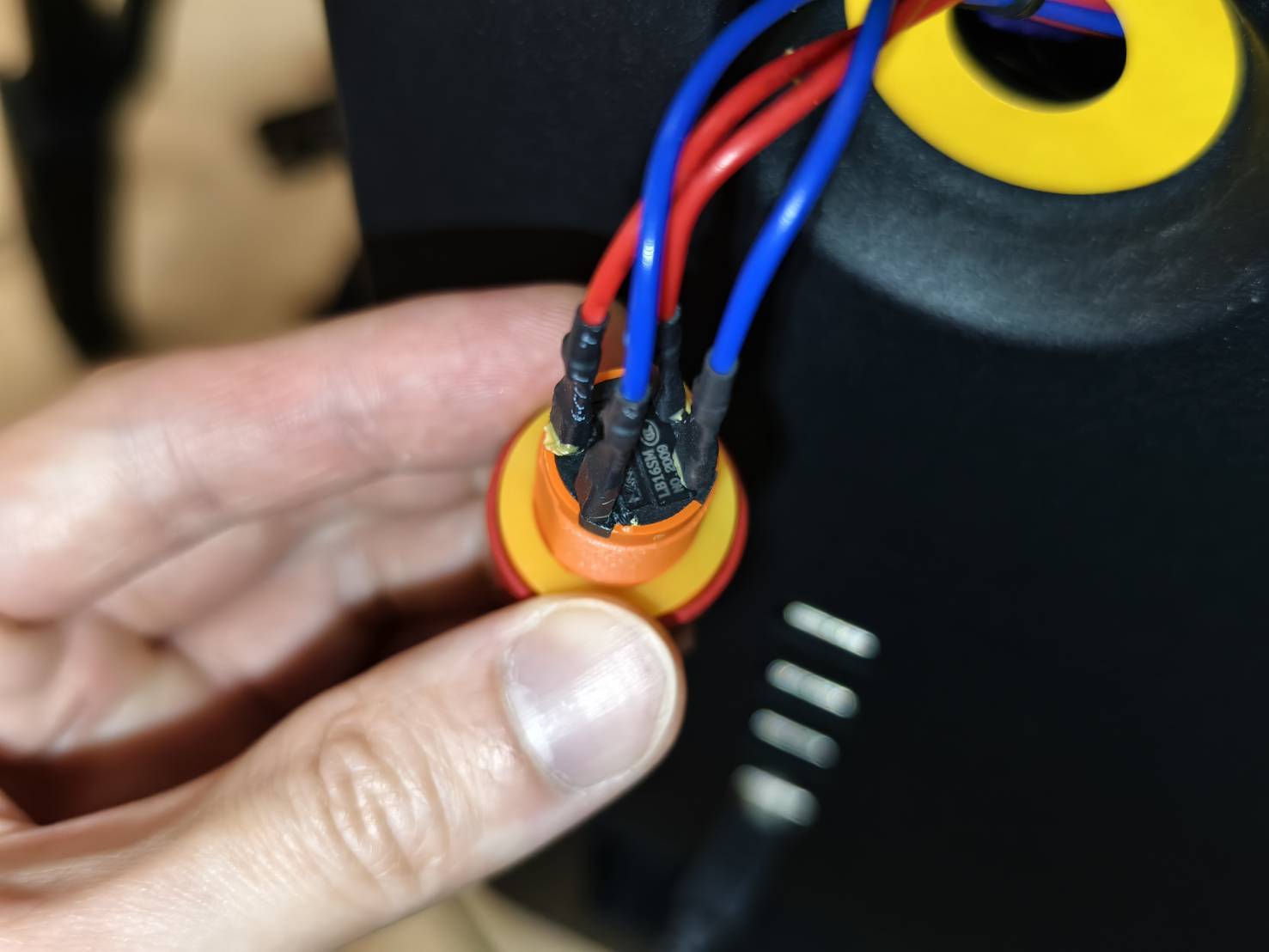

Ota valokuvia varmistaaksesi johtojen oikeat kytkennät uudelleenasennusta varten.

Vaihe 5

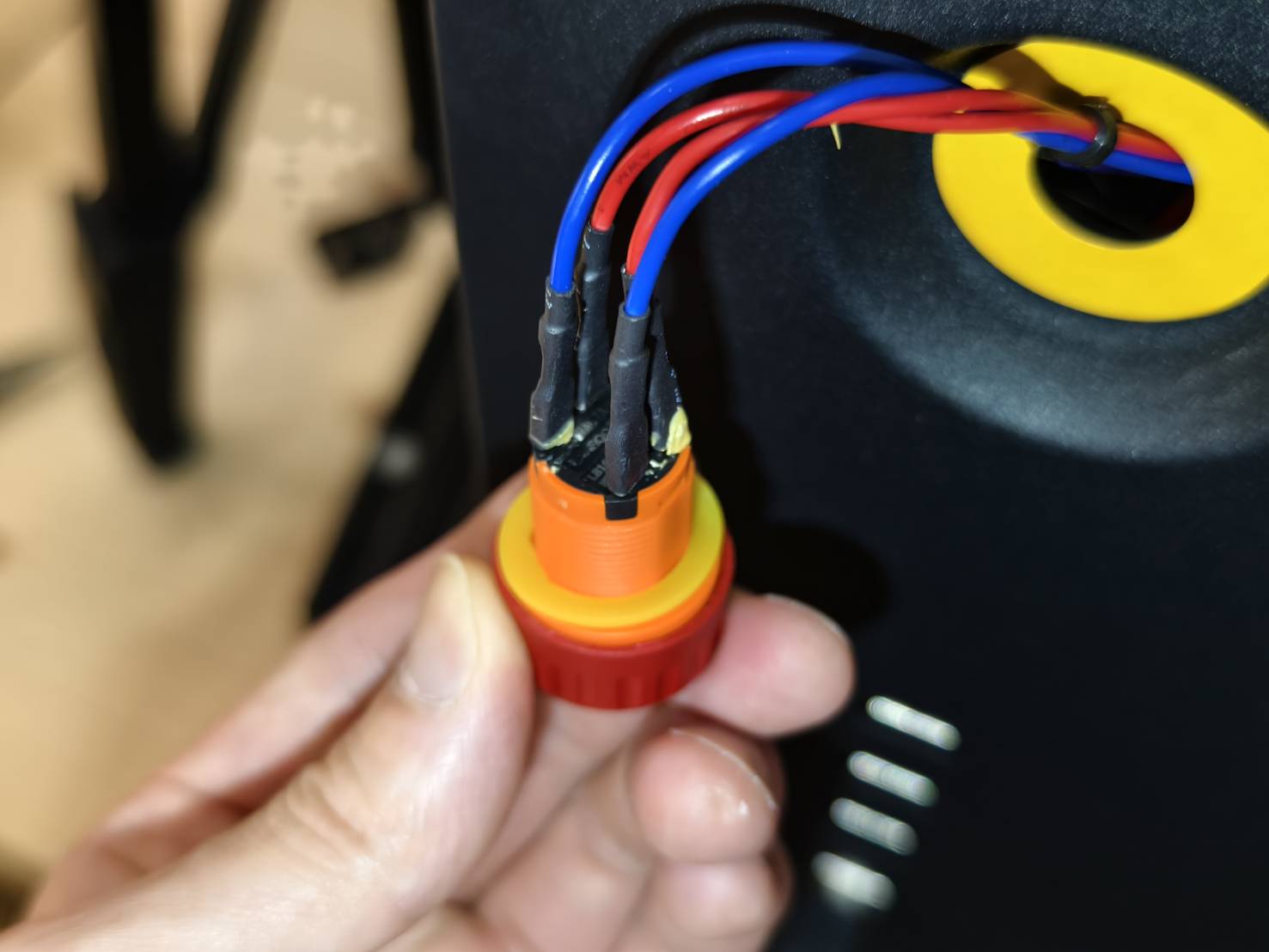

Irrota johdot painikkeesta.

Vaihe 6

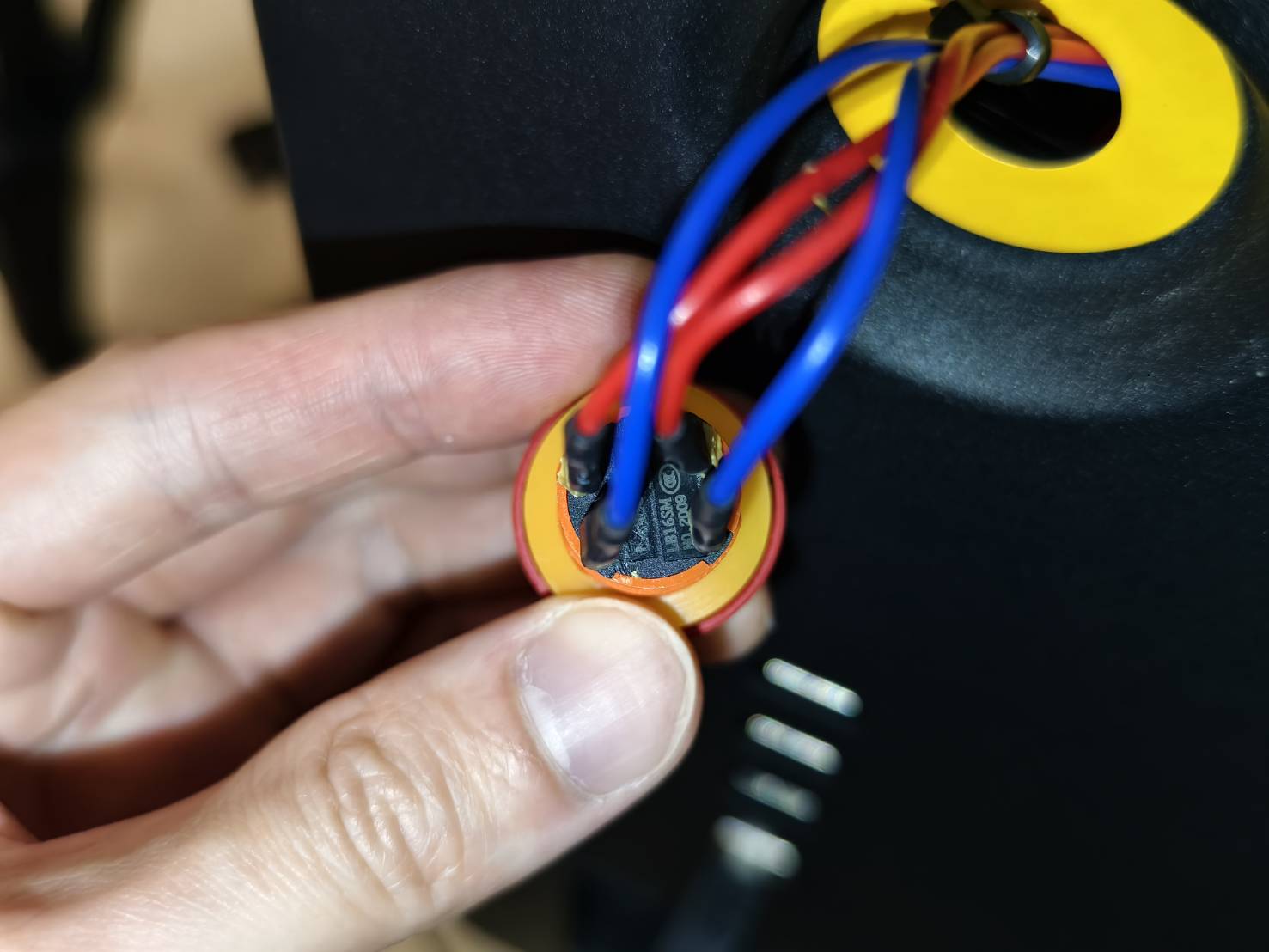

Kytke johdot uuteen painikkeeseen. Varmista, että johtojen kytkennät ovat oikein.

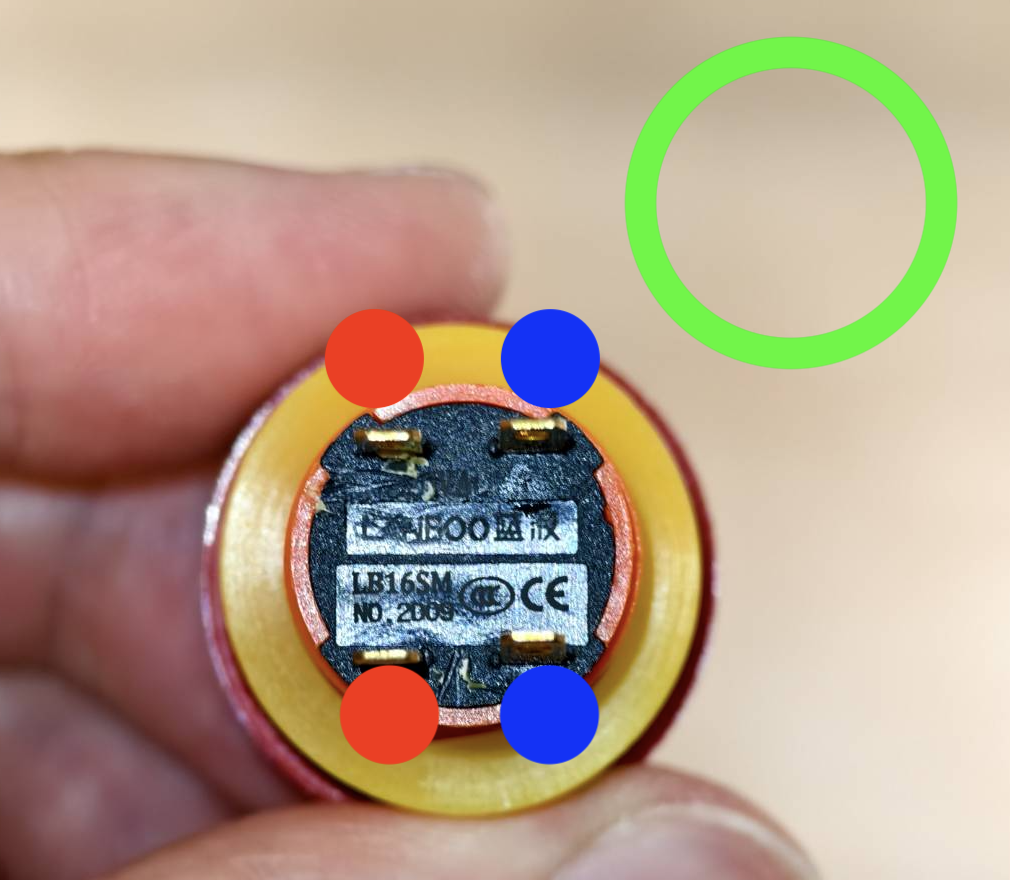

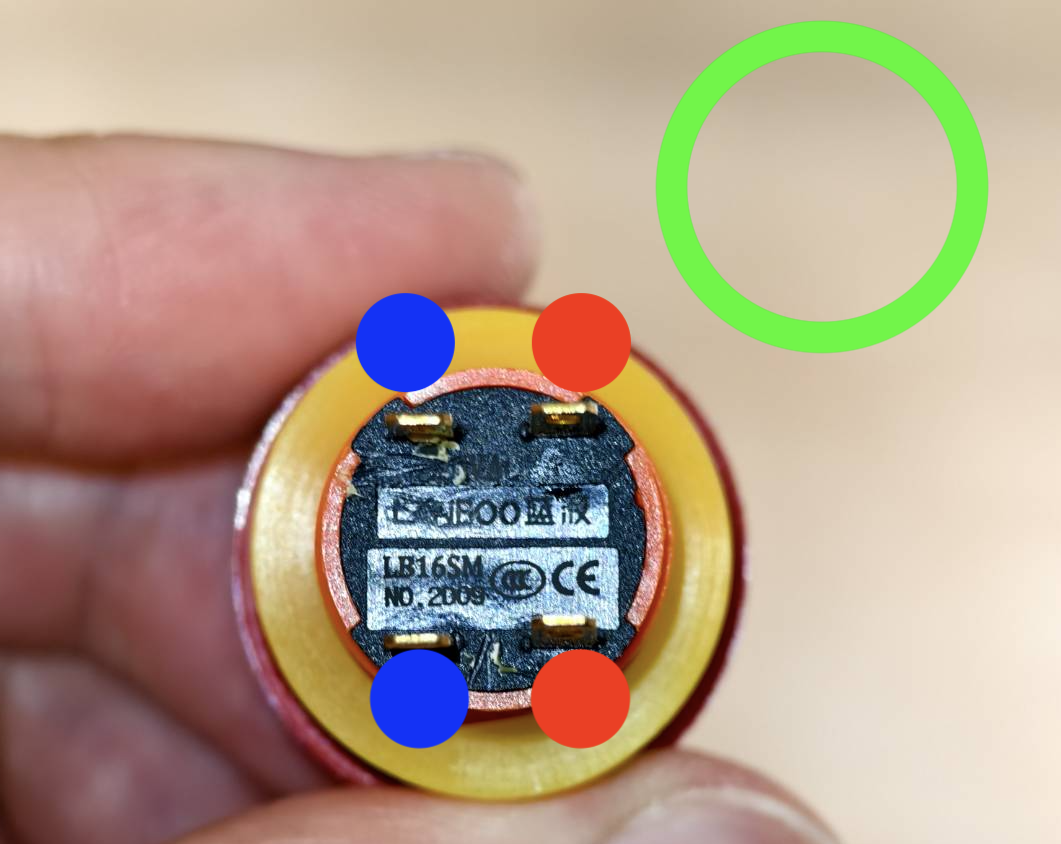

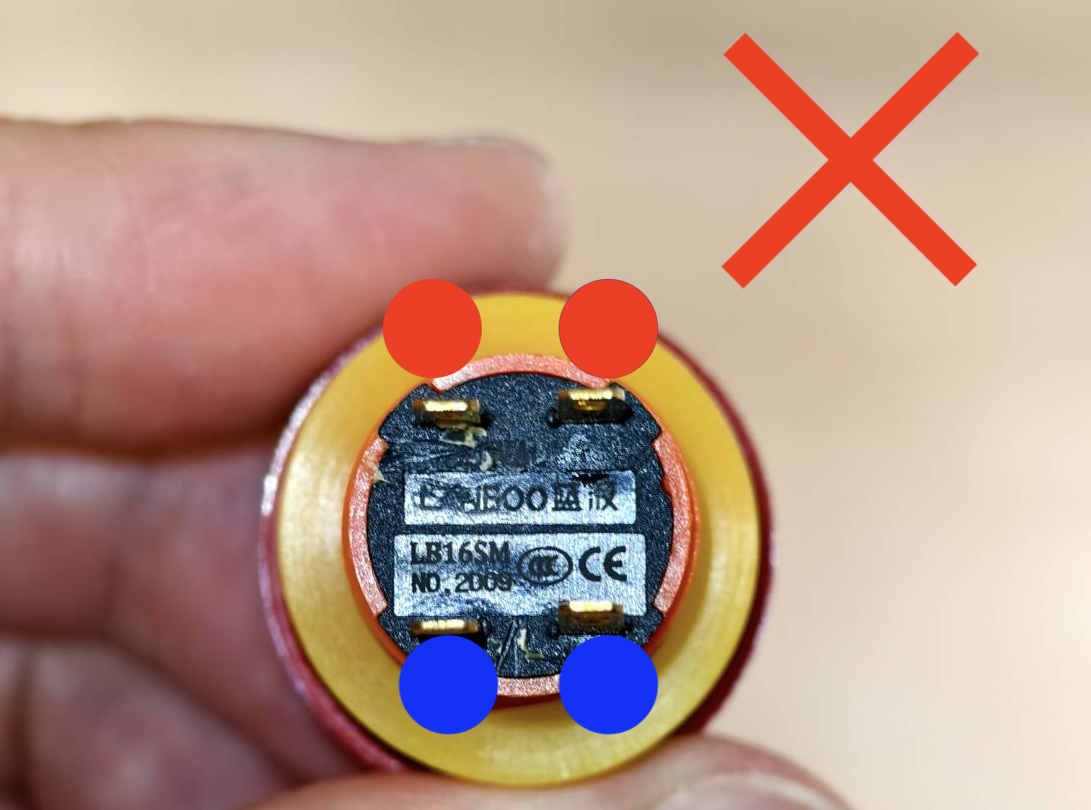

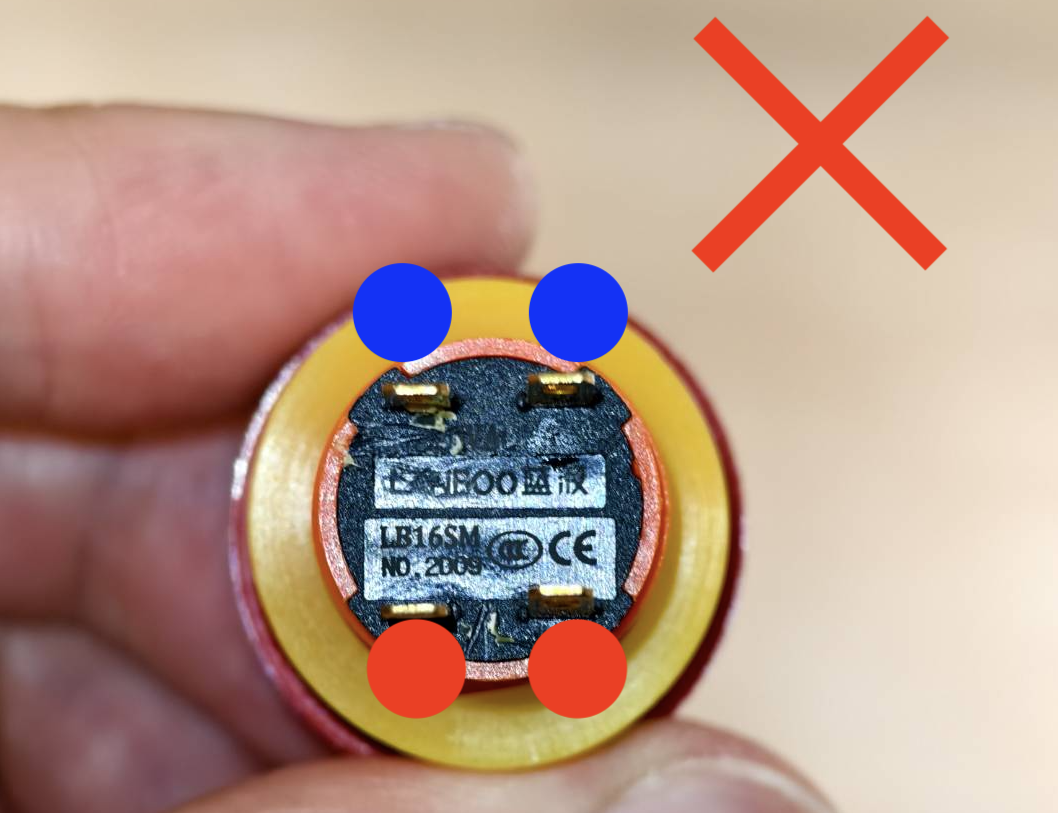

Oikea esimerkki	Väärät esimerkit

Varoitus:
Laite voi vaurioitua, jos kytket johdot vääriin liitäntöihin.
Varmista ja tarkista ennen seuraavaan vaiheeseen siirtymistä, että johtojen sijainnit vastaavat hyviä esimerkkejä yllä.

Vaihe 7

Kiinnitä painike kierrerenkaalla.

Vaihe 8

Sulje sivukansi ja kiristä ruuvi.
