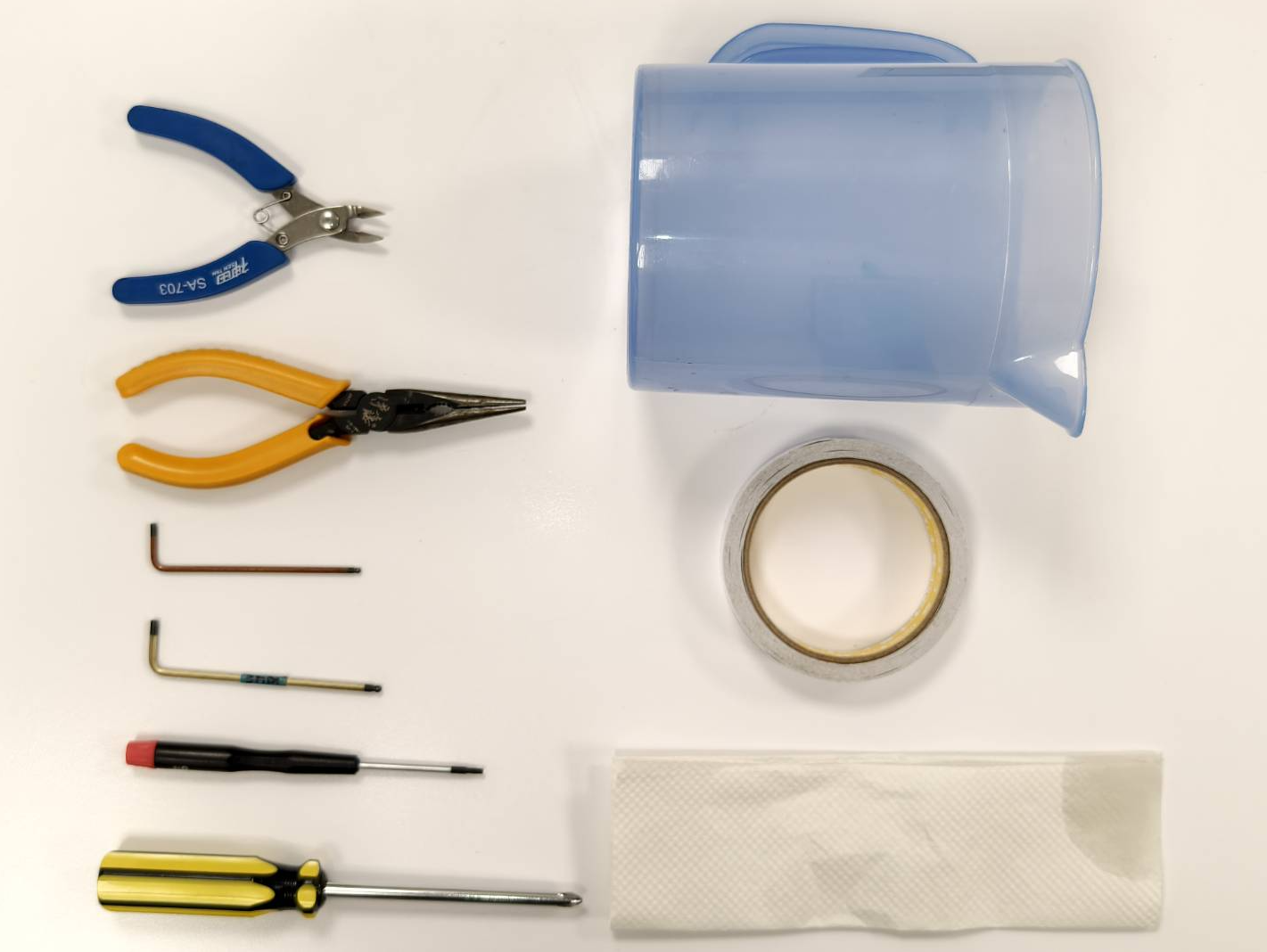

Työkalut
| 1 | Sivuleikkurit |
| 2 | Pihdit |
| 3 | 2,5 mm:n kuusiokoloavain |
| 4 | 3 mm:n kuusiokoloavain |
| 5 | T8-torx-ruuvitaltta |
| 6 | Ristipääruuvitaltta |
| 7 | Vesisäiliö (suuri) |
| 8 | Kaksipuolinen teippi |
| 9 | Rätti tai talouspaperi |
Vaihe 1
Sammuta laite ja irrota virtajohto.
Vaihe 2
Avaa vesipumpun suojus Torx-ruuvimeisselillä.
Vaihe 2.1
Tämä on valinnainen vaihe.
Nosta laitetta luodaksesi enemmän tilaa ylä- ja alapuolelle tai siirrä laite pöydän reunalle.
Vaihe 3
Irrota ruuvit laitteen takaosasta ruuvimeisselillä, minkä jälkeen takakansi voidaan avata.
Vaihe 4

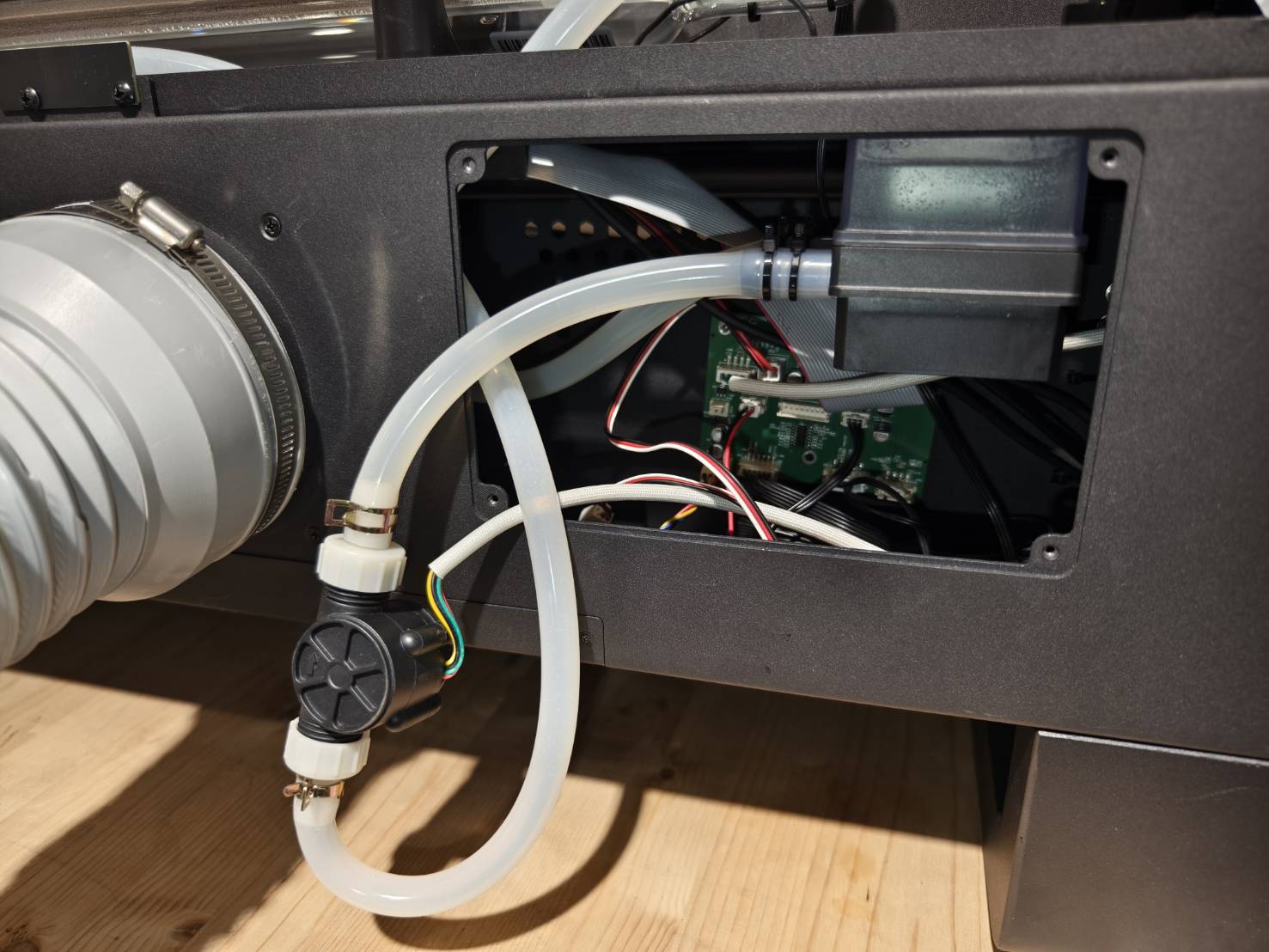

Leikkaa kaksi nippusidettä, jolloin virtausanturi voidaan siirtää.
Jos virtausanturia ei ole kiinnitetty, ohita tämä vaihe.
Vaihe 5
Ota virtausanturi ulos saadaksesi lisää tilaa.
Vaihe 6

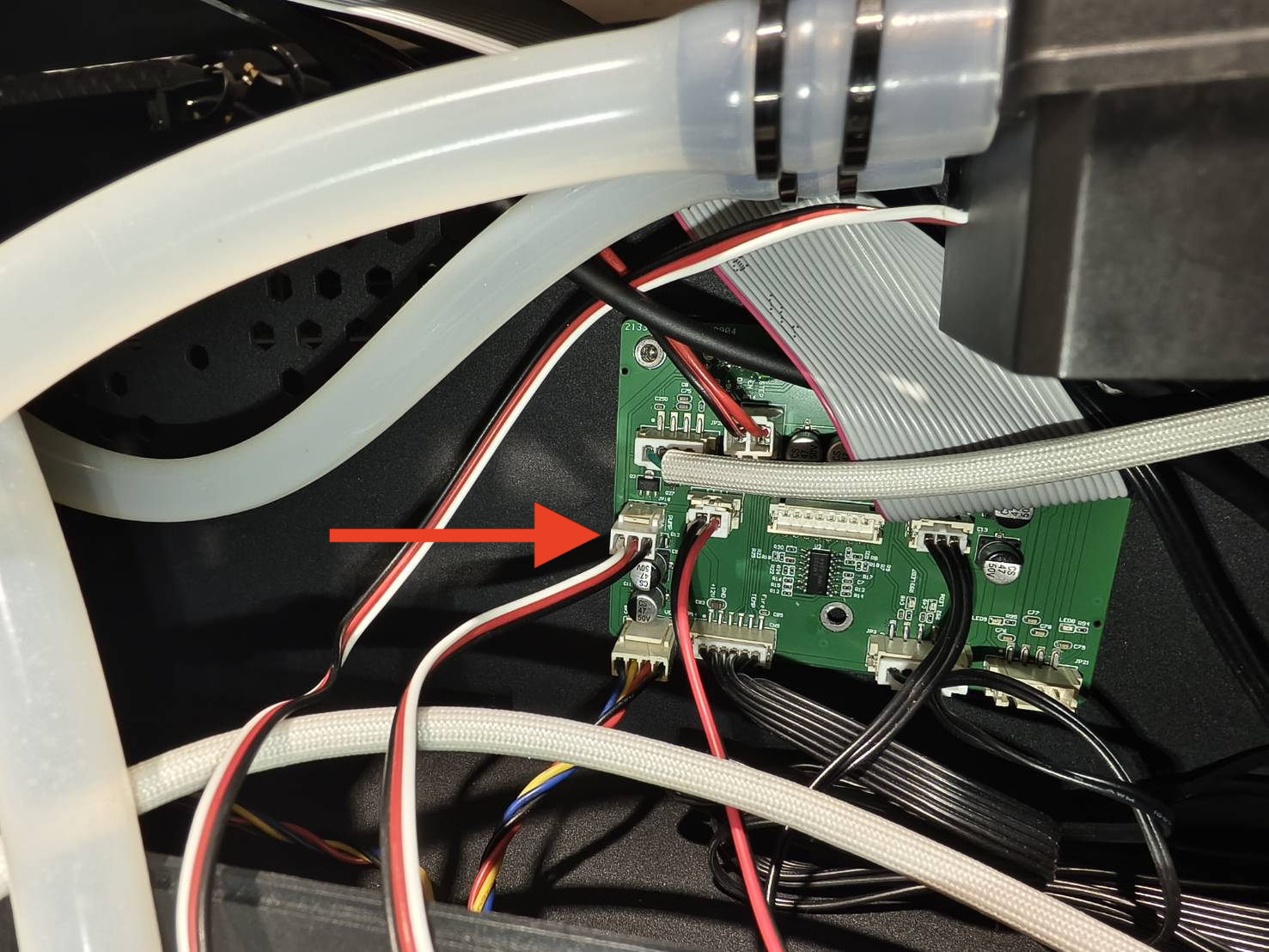

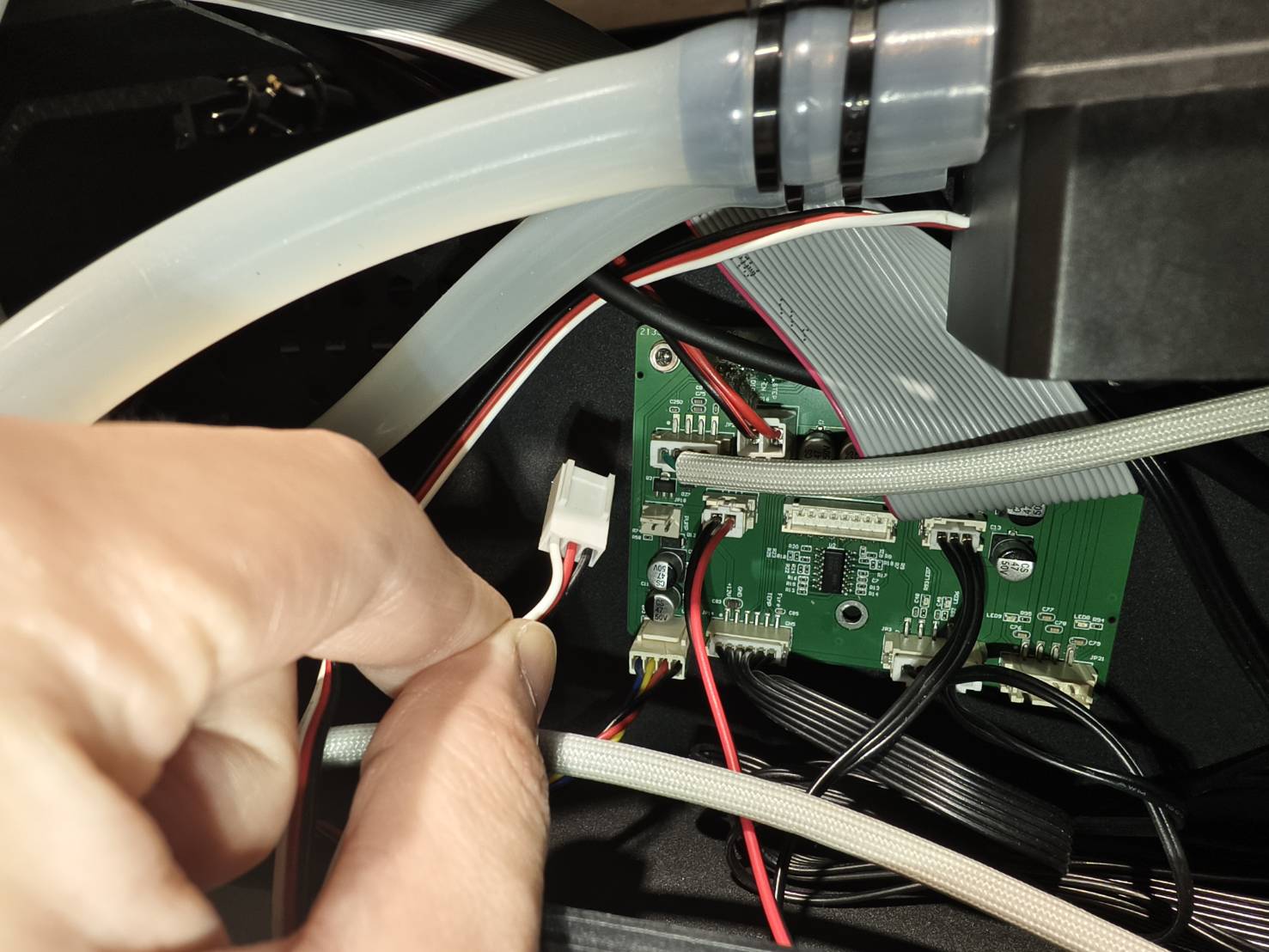

Irrota vesipumpun johto.
(Jos piirilevysi poikkeaa alla olevista kuvista, katso kaavio uusinta kokoonpanoa varten.)
Vaihe 7

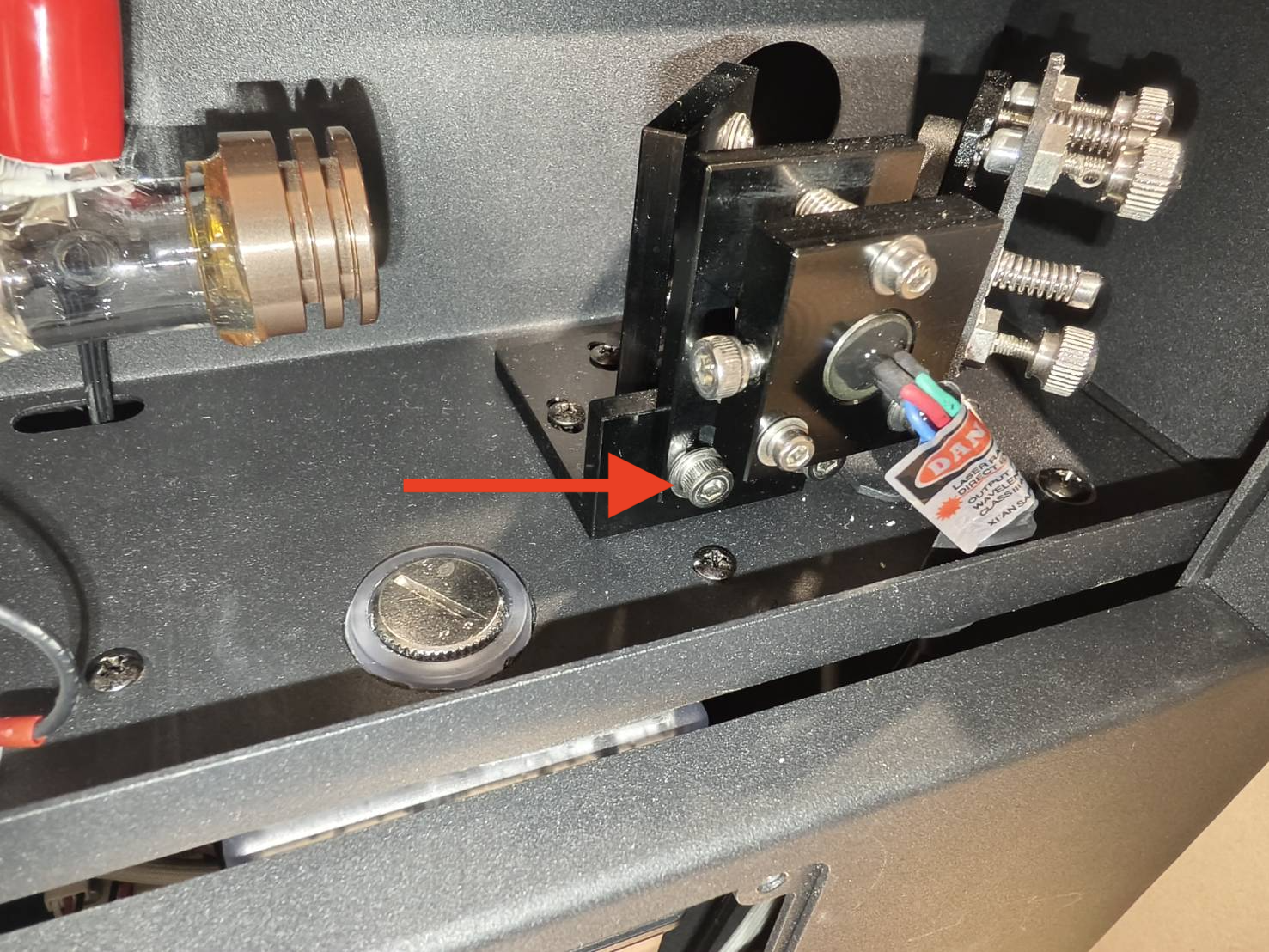

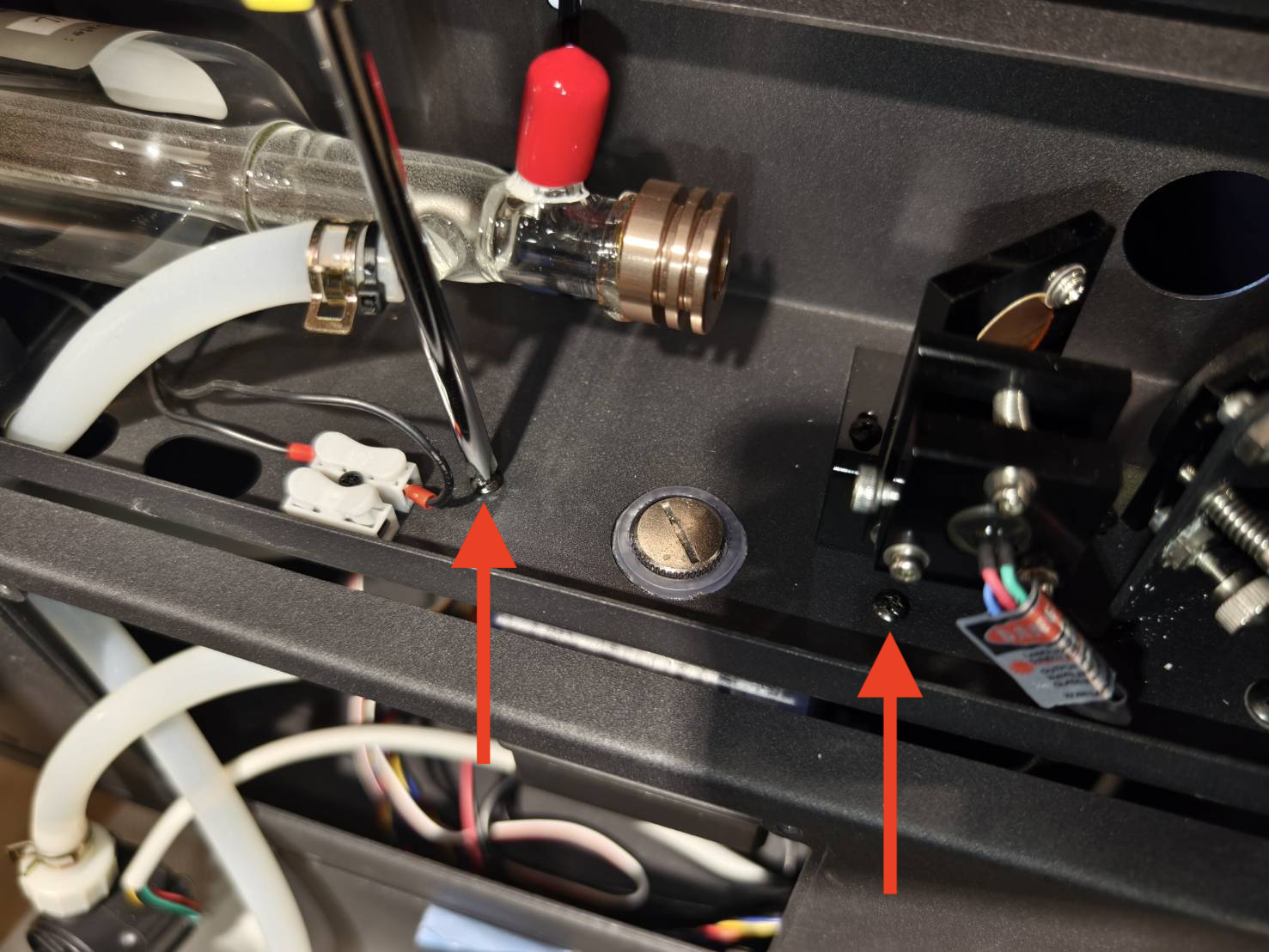

Irrota ruuvi punaisen laserosoittimen pidikkeen vasemmalta puolelta.
Vaihe 8

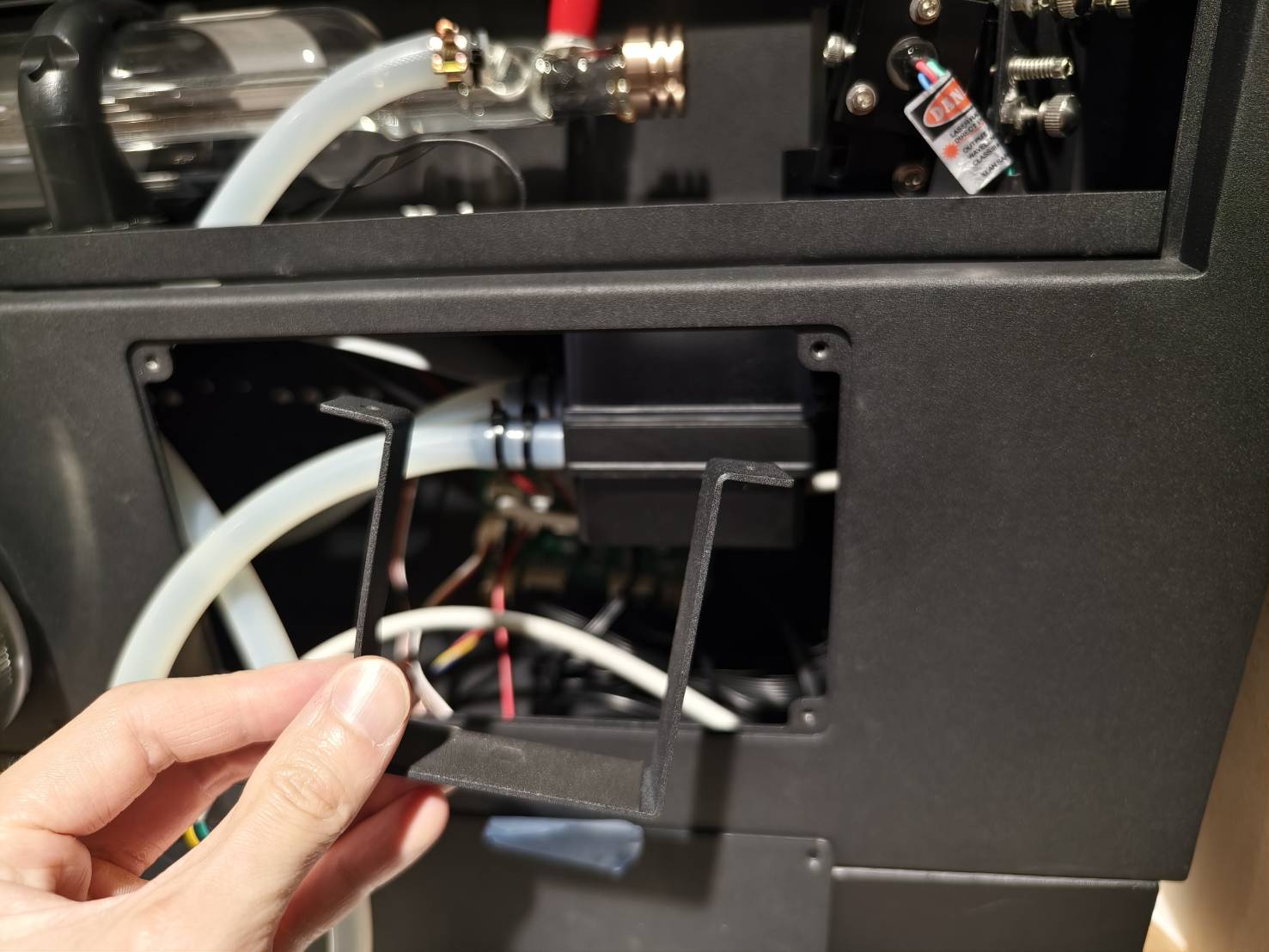

Irrota kaksi ruuvia, jonka jälkeen vesipumpun kiinnike voidaan poistaa.
Vaihe 9
- Vesipumppu saattaa olla kiinni laitteessa.
Yritä irrottaa se käsin.
(Jos vesipumppu irtoaa kiinnikkeen mukana, voit ohittaa tämän vaiheen.)

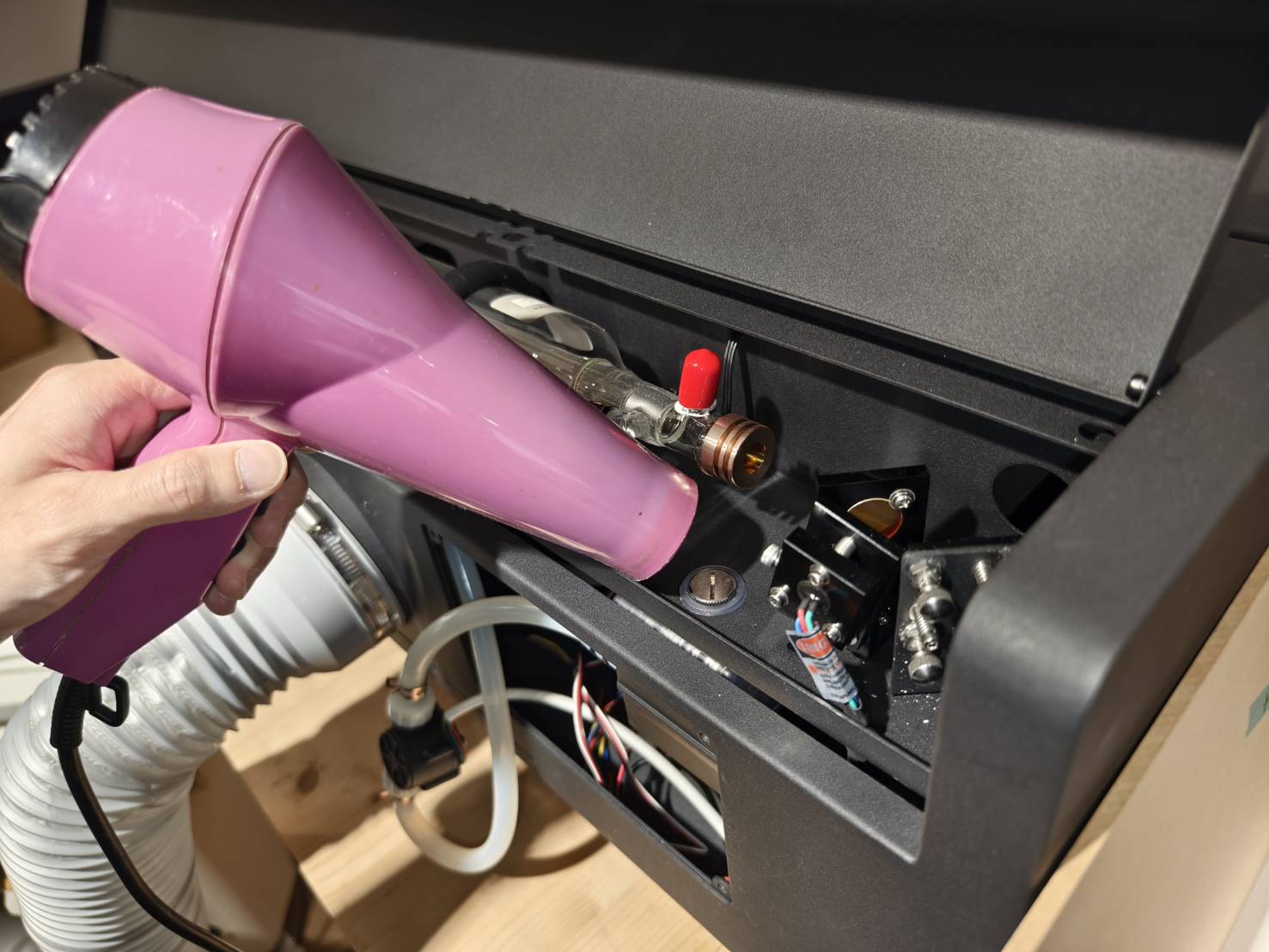

- Jos teippi on liian tiukassa eikä pumppua saa irti, voit lämmittää sitä hieman hiustenkuivaajalla irrottamisen helpottamiseksi.
Vaihe 10
Puhdista laitteeseen jäänyt teippi.
Vaihe 11

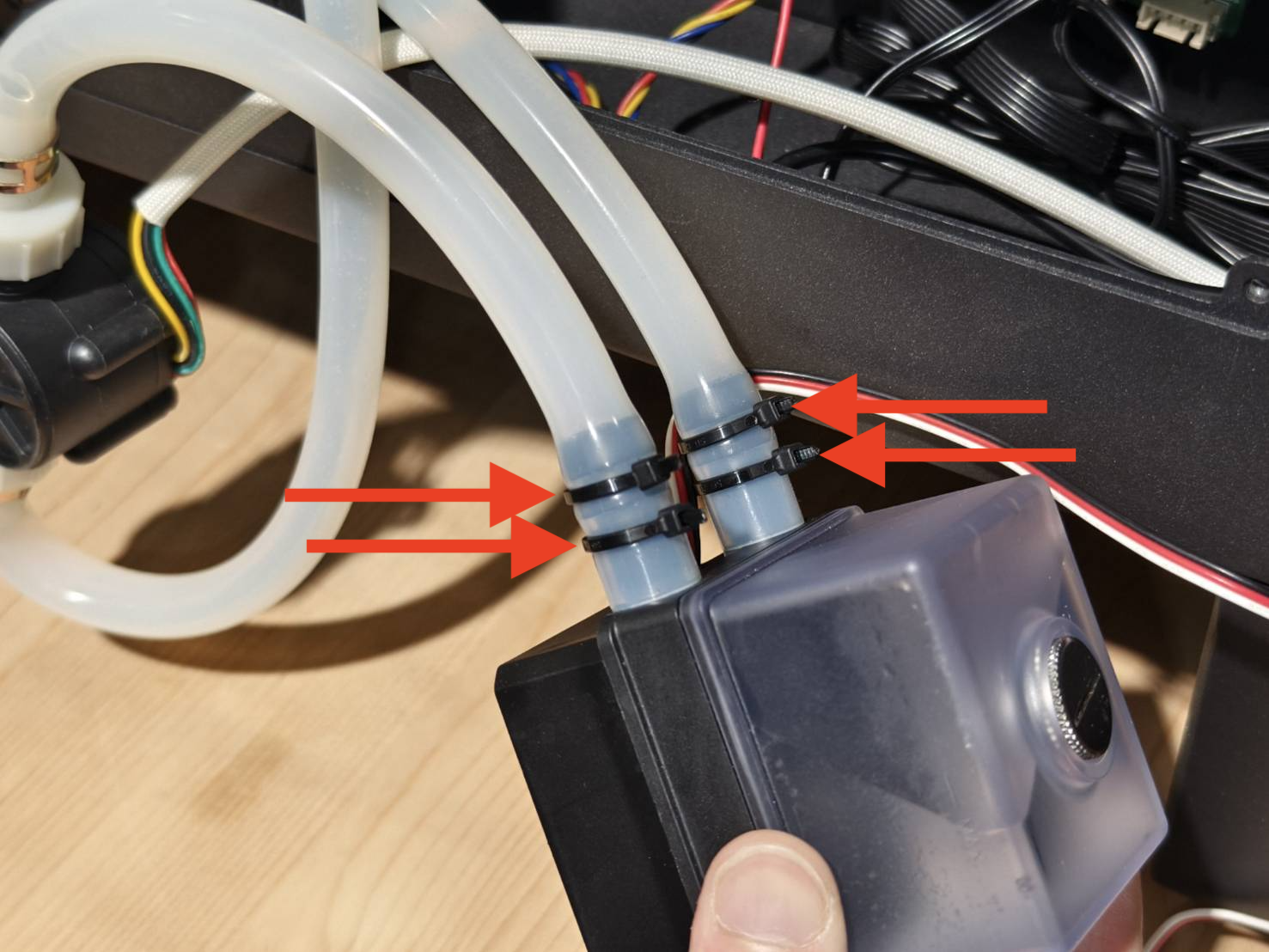

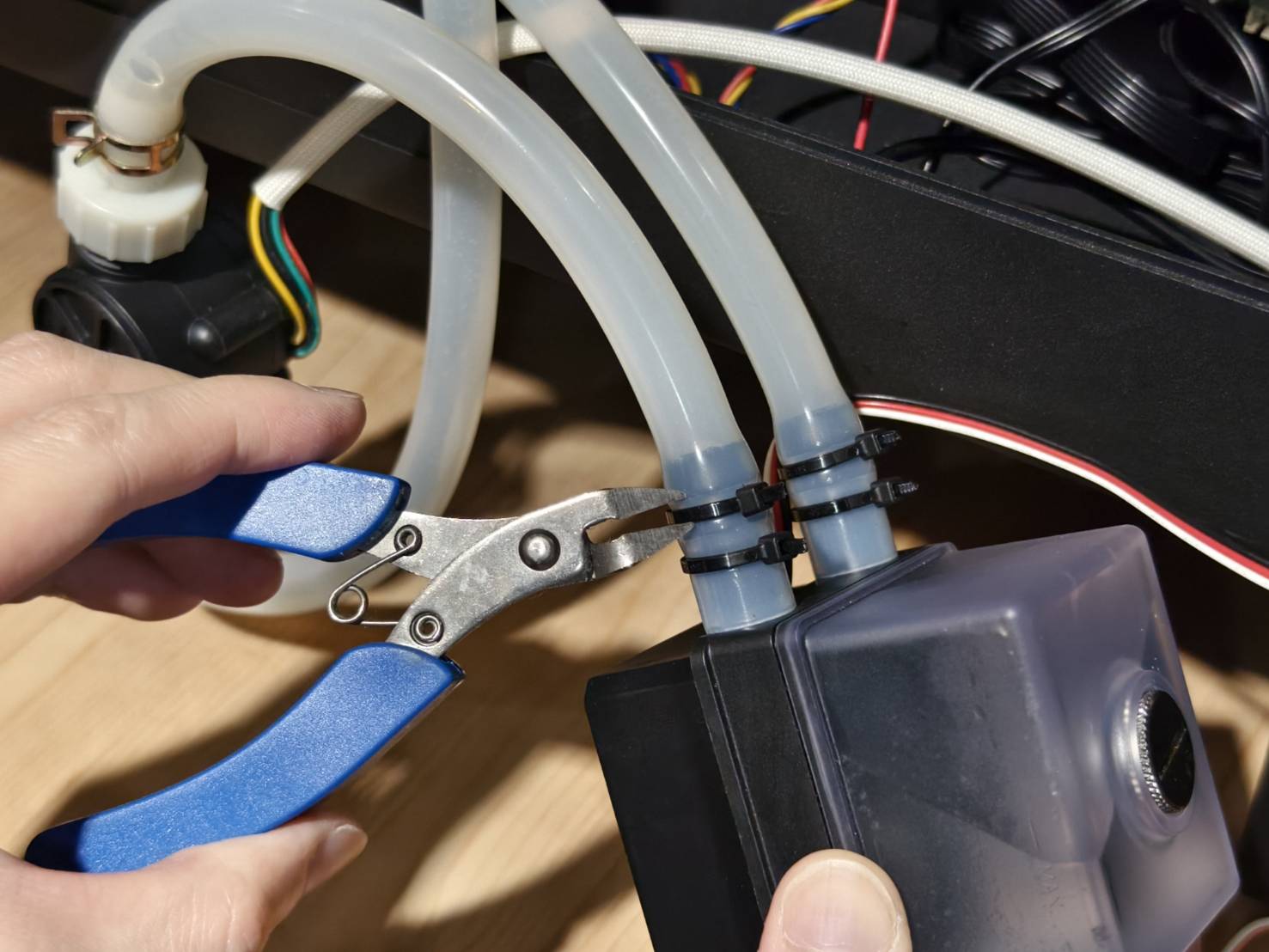

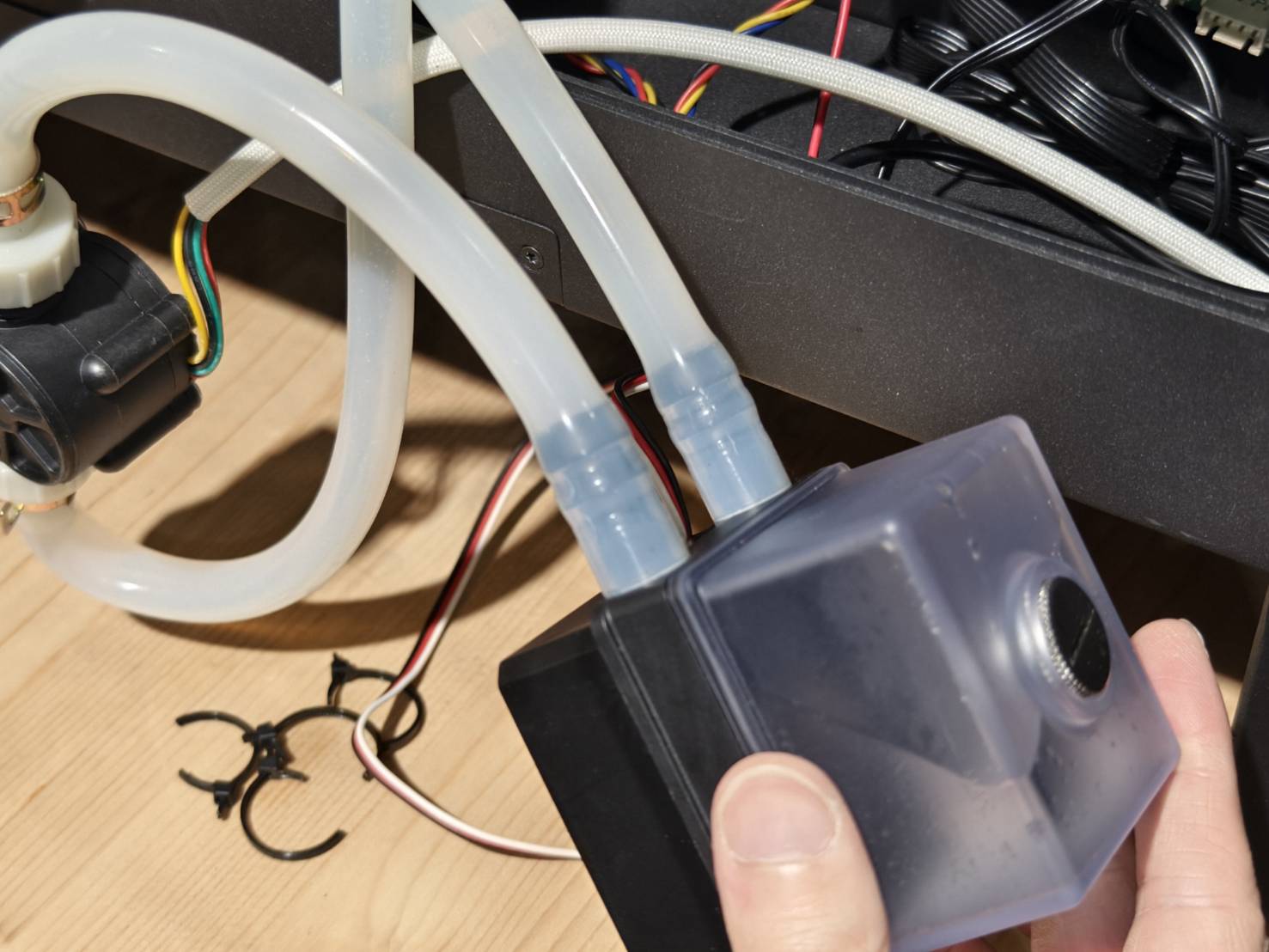

Ota vesipumppu ulos ja leikkaa nippusiteet poikki tai siirrä letkukiinnikkeet, jos sellaisia on.
Nippusiteet
Letkukiinnikkeet
Vaihe 12

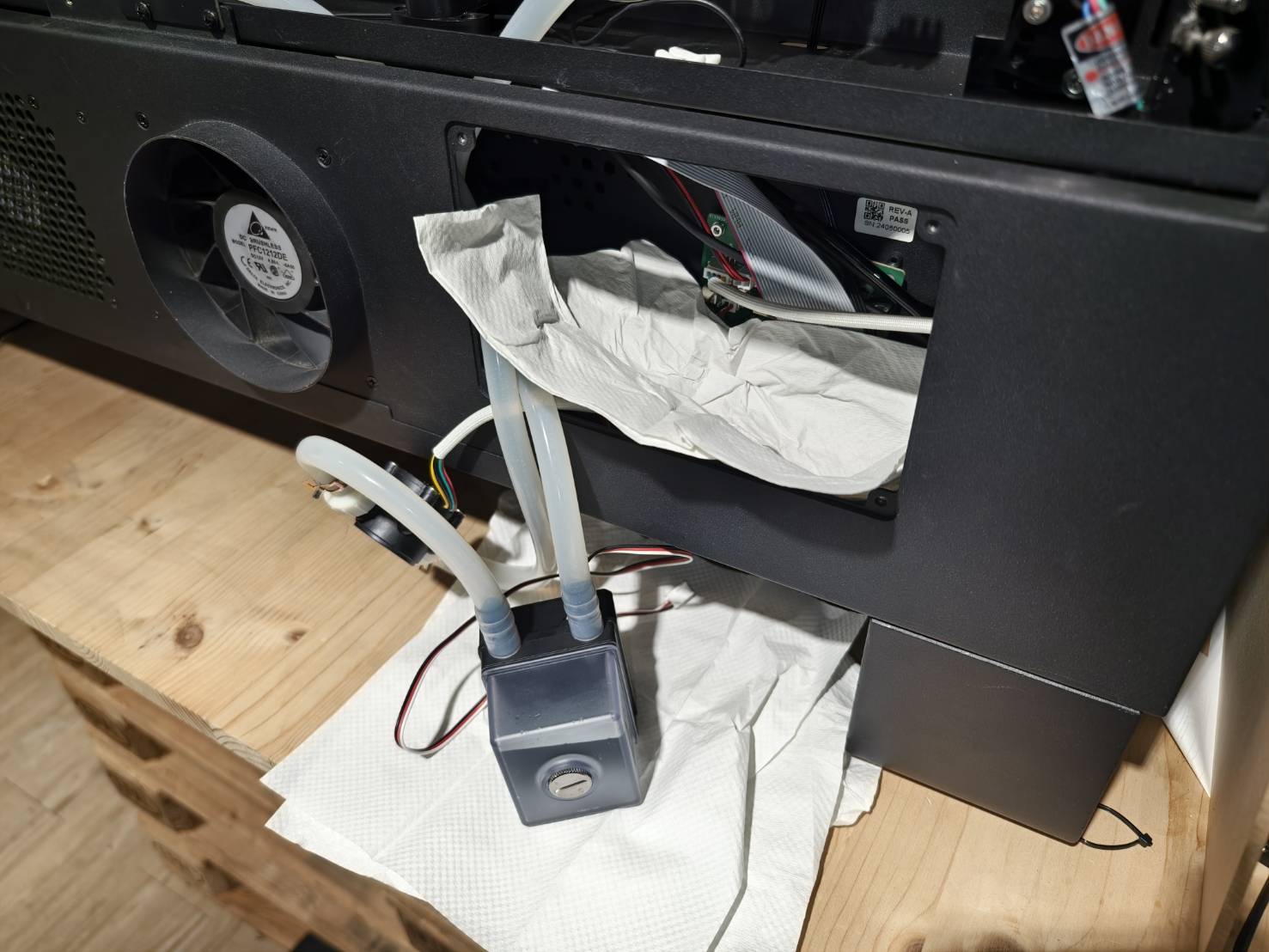

Aseta laitteeseen ja pöydälle riepuja tai paperipyyhkeitä.
Vaihe 13
Irrota vesiletkut vesipumpusta käyttäen liinaa ja pihtejä.
Liinan käytön tarkoituksena on estää vesiletkun rikkoutuminen tai vaurioituminen.
(Suorita tämä toimenpide astiassa, sillä vesiletkun irrottamisen yhteydessä vesi vuotaa välittömästi.)
Vaihe 14
Kiinnitä vesiletkut uuteen vesipumppuun.

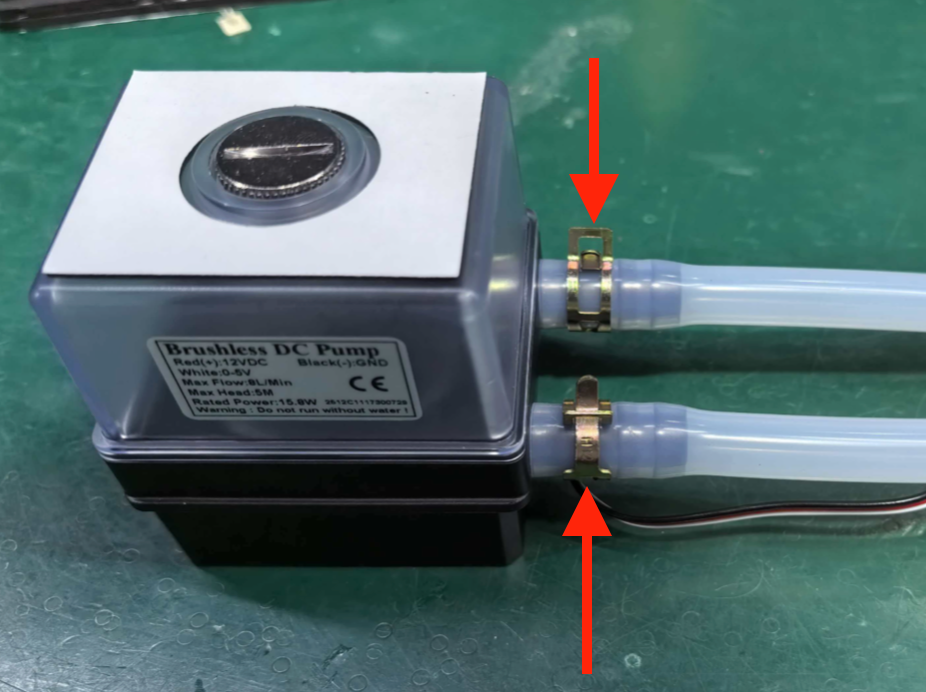

Jos laitteessasi on letkukiinnikkeet, siirrä ne vesipumpun veden tulo- ja poistoaukkoihin.
Jos ei ole, siirry kohtaan Vaihe 14.1.
Vaihe 14.1 (Valinnainen vaihe)
Jos nippusiteitä on saatavilla, sido vesiletkut videolla näytetyllä tavalla.
Jos nippusiteitä ei ole saatavilla, ohita tämä vaihe.
Vaihe 15
Asenna uusi vesipumppu kiinnikkeineen.
Kiinnike on suunnattava oikein. Katso alla oleva video.
Vaihe 16
Aseta virtausanturi takaisin laitteeseen ja kytke vesipumpun kaapeli piirilevyyn.
Vaihe 17

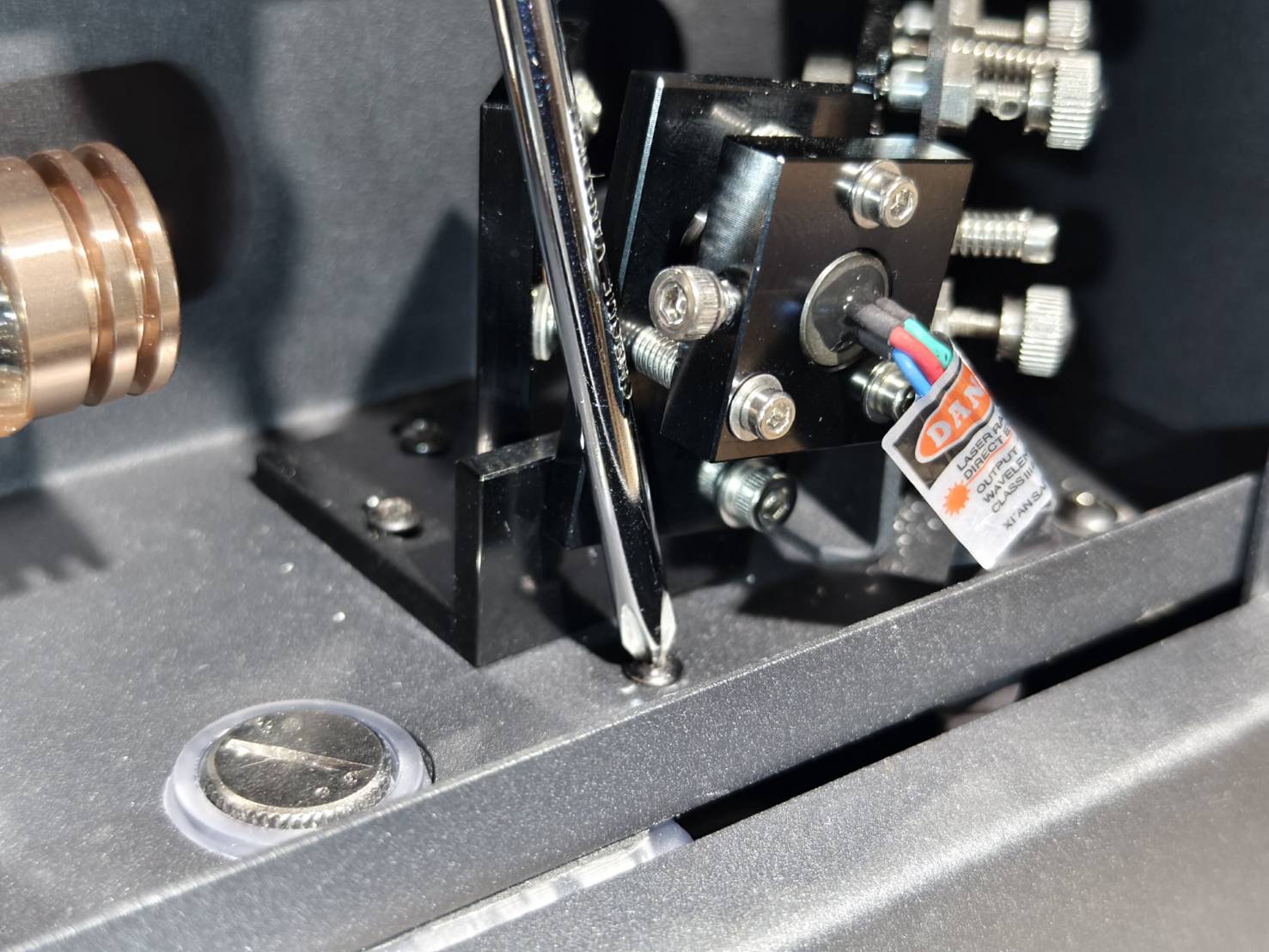

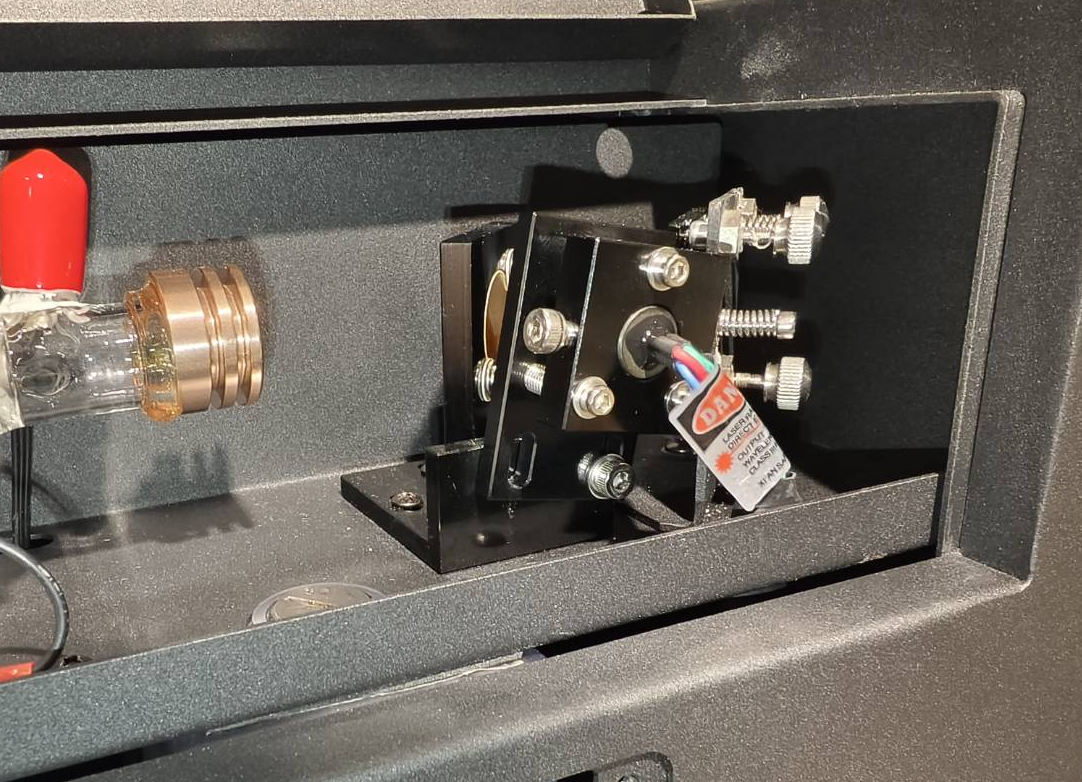

Kiristä punaisen laserosoittimen pidikkeen ruuvi takaisin paikalleen.
Vaihe 18
Katso alla olevasta ohjeesta veden lisäämisen ohjeet.
Jäähdytysveden vaihto
Vaihe 19
- Suorita virtausnopeustesti tarkistaaksesi, onko arvo normaali. Normaalin arvon tulisi olla 3 L/min tai enemmän.
(Konepaneeli > Kone > Laitteistoasetukset > Virtausnopeustesti)
- Jos arvo on alle 3 L/min, katso alla olevaa ohjetta vianmääritystä varten.
#900 Jäähdytin pois päältä / Jäähdytysjärjestelmän vika
Vaihe 20
Koska punaisen laserosoittimen pidikettä siirrettiin, tarkista, osuvatko punainen laserpiste ja polttojälki kohdakkain.
Tämä vaihe varmistaa, että punaisen laserin ja varsinaisen CO2-laserin kulkureitit ovat yhdenmukaiset ja kohdistetut.

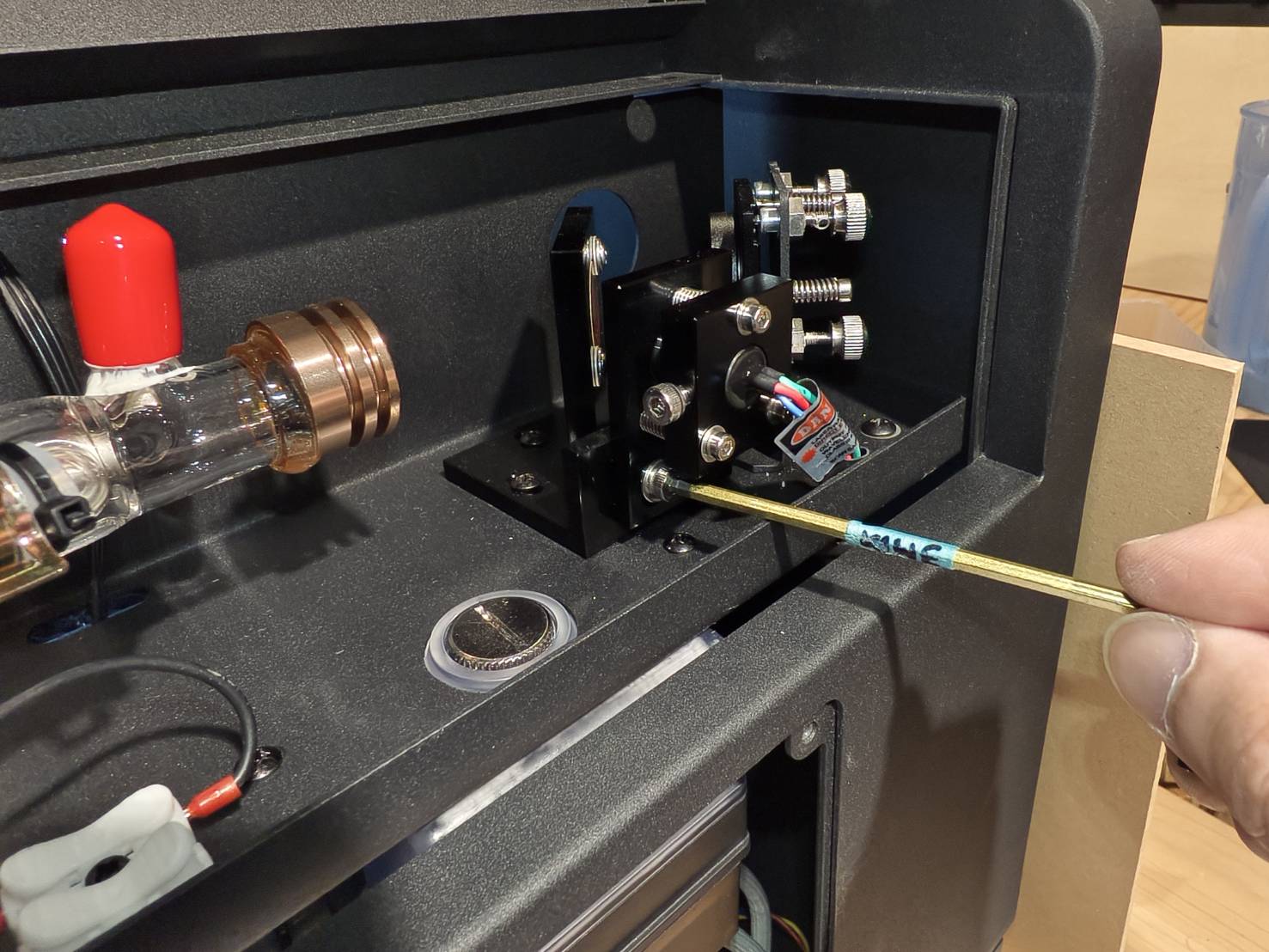

Jos ne eivät ole kohdakkain, säädä punaista valonlähdettä 2,5 mm:n kuusiokoloavaimella.
| ||||||||
|
Vaihe 21
Sulje takakansi ja kiinnitä se ruuveilla.
Vaihe 22
Asenna levy takaisin paikalleen.
#END
