Beambox II - Virtausanturin vaihto

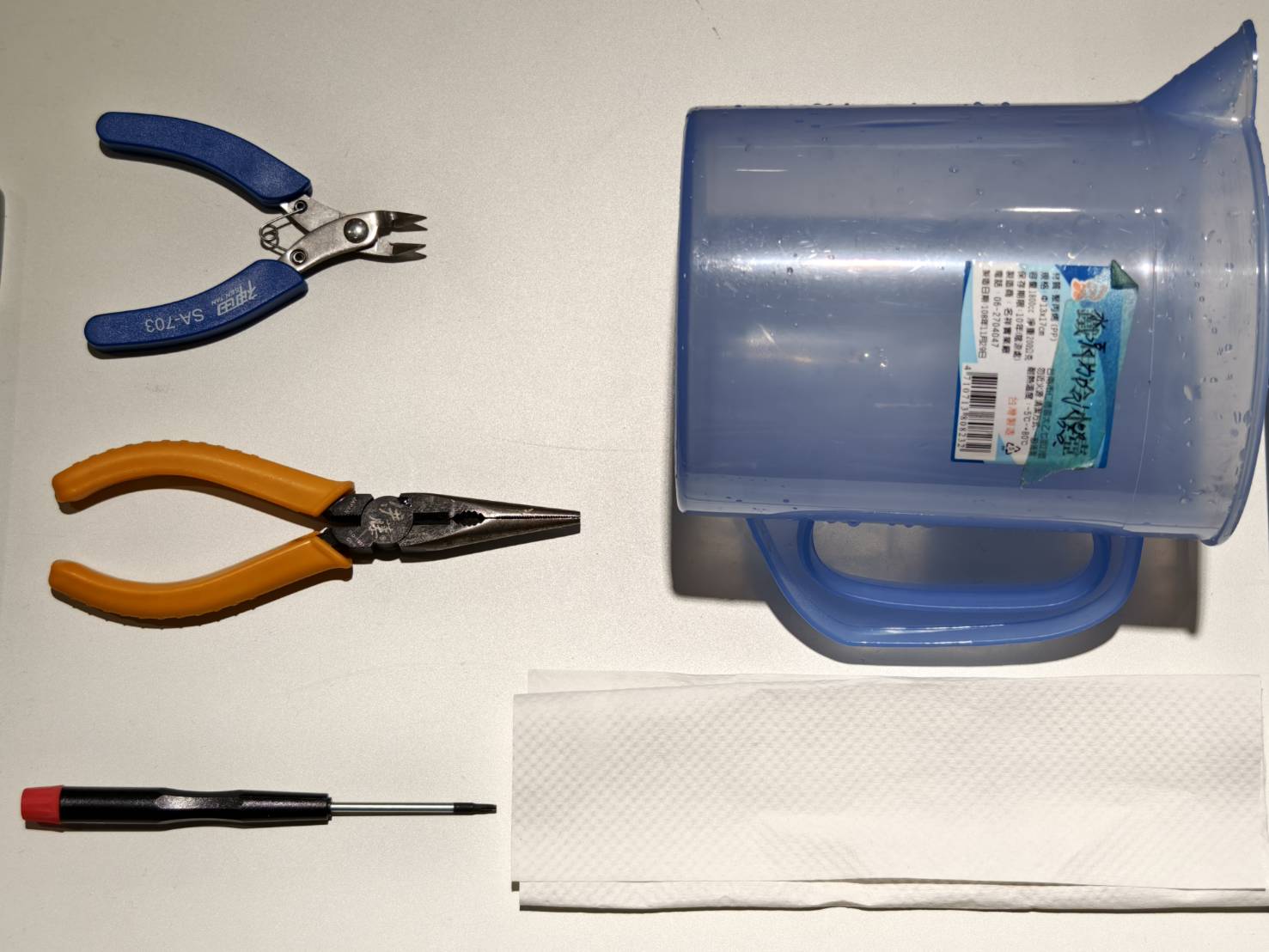

Työkalut

Vaihe 1

Sammuta laite ja irrota virtajohto.

Vaihe 2

Avaa vesipumpun kansi Torx-ruuvimeisselillä.

Vaihe 2.1

Tämä on valinnainen vaihe.
Nosta laitetta luodaksesi enemmän tilaa ylä- ja alapuolelle tai siirrä laite pöydän reunalle.

Vaihe 3

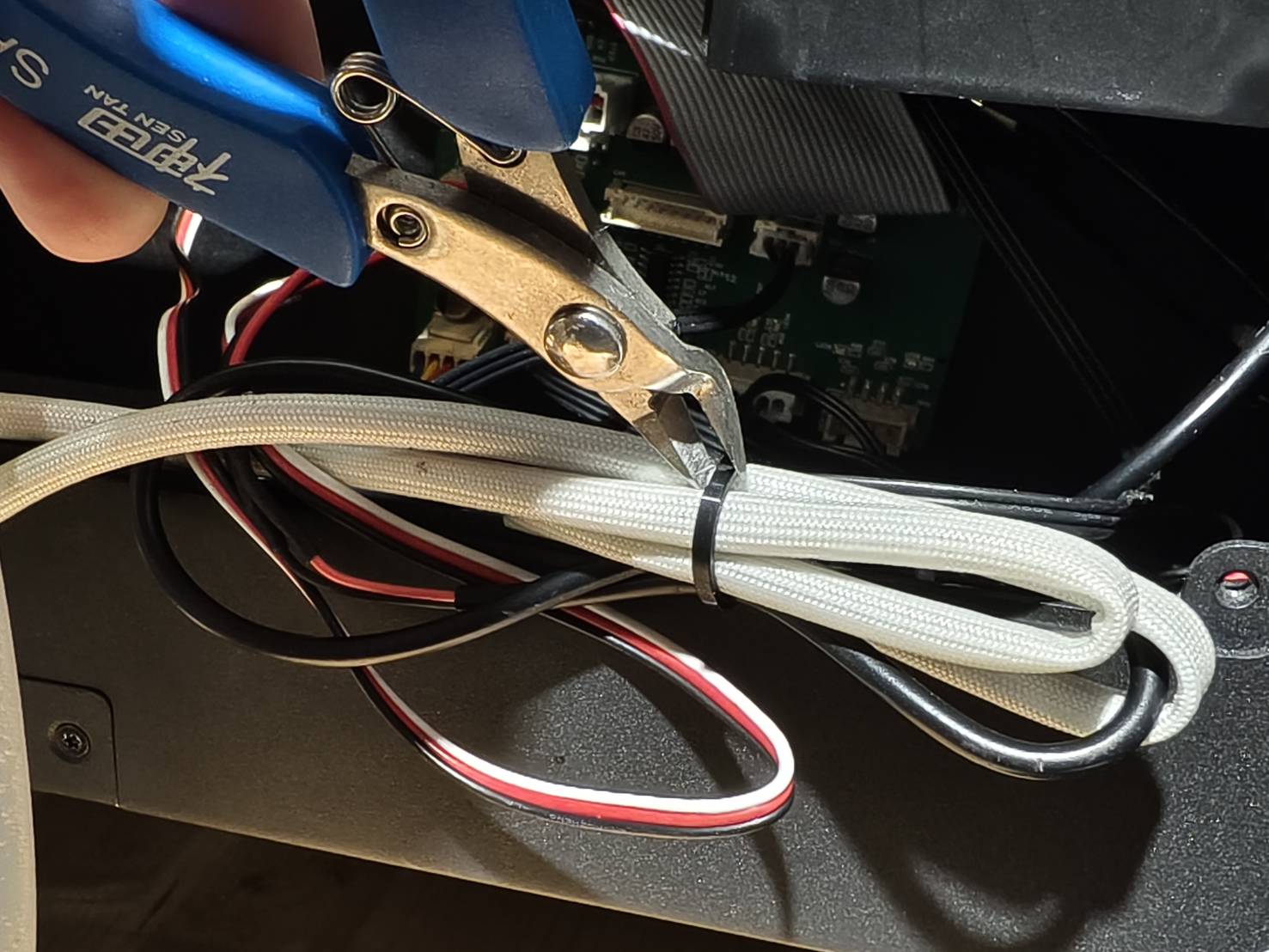

Leikkaa kaksi nippusidettä, jolloin virtausanturia voidaan liikutella.
Jos virtausanturisi ei ole kiinnitetty, ohita tämä vaihe.

Vaihe 4

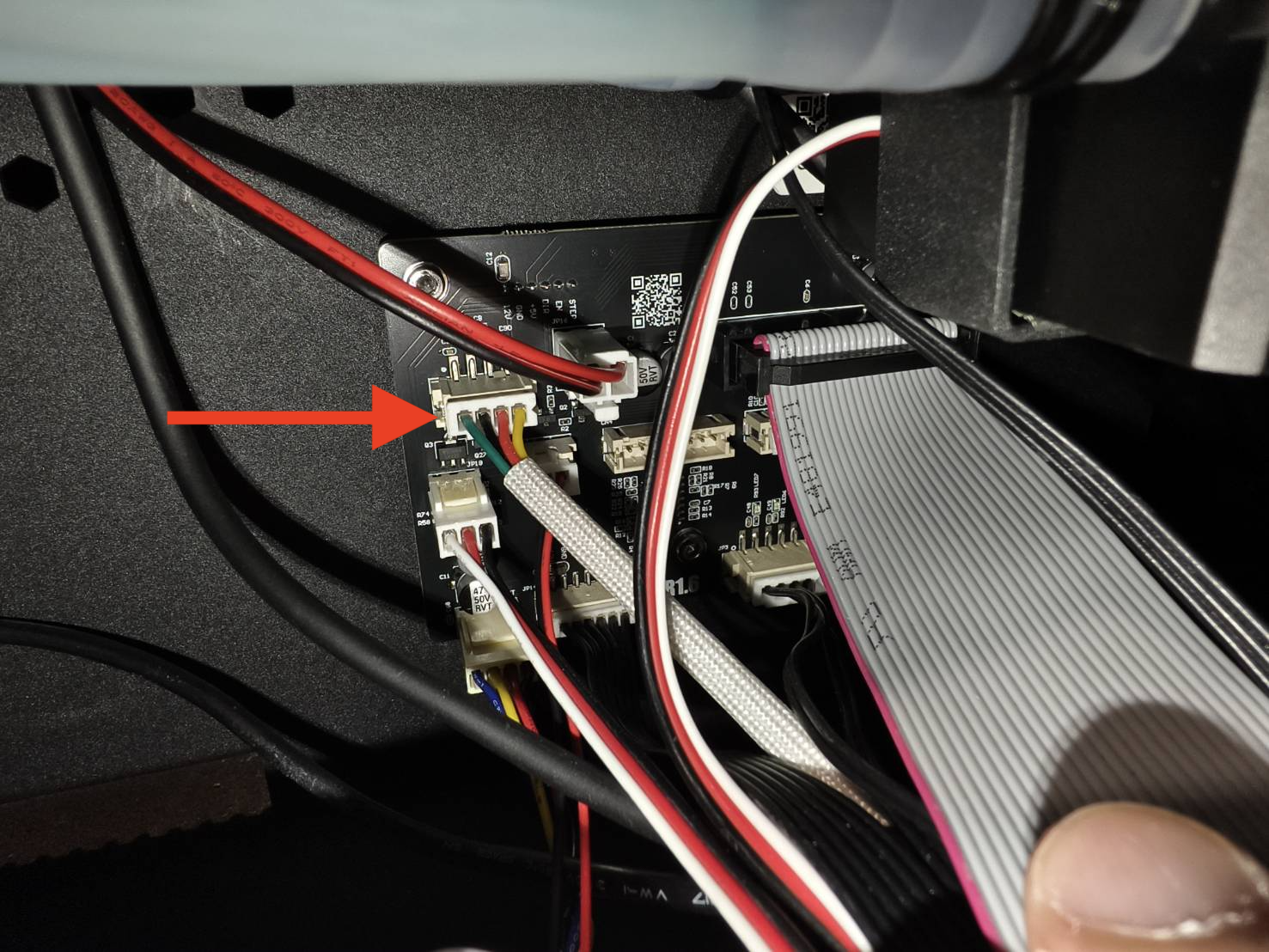

Irrota virtausanturin johto.
(Jos piirilevysi poikkeaa alla olevista kuvista, katso kaaviota viimeisintä kokoonpanoa varten.)

Vaihe 5

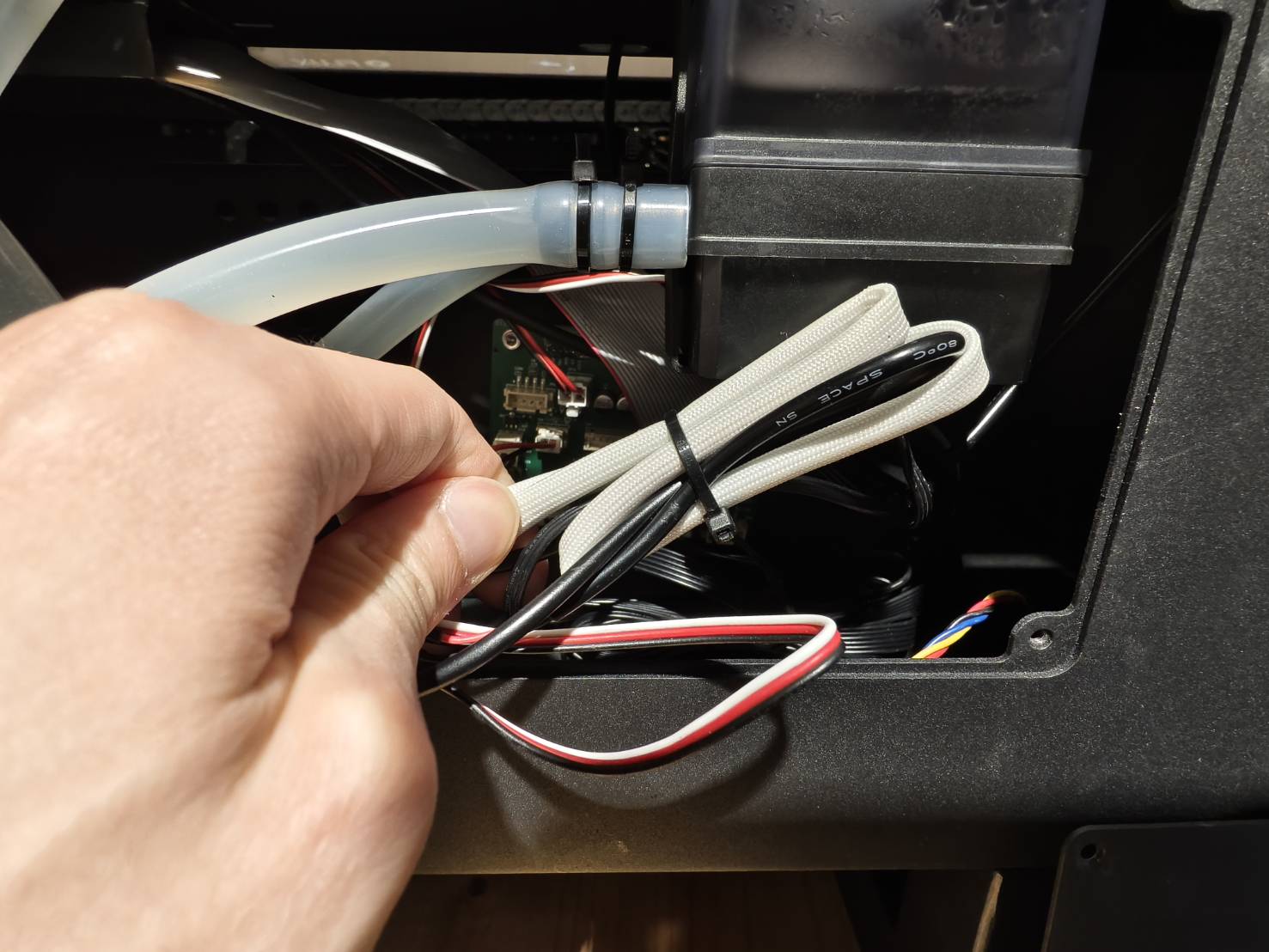

Leikkaa nippuside, jos virtausmittarin johto on sidottu muihin johtoihin.
Jos ei ole, ohita tämä vaihe.

Vaihe 6

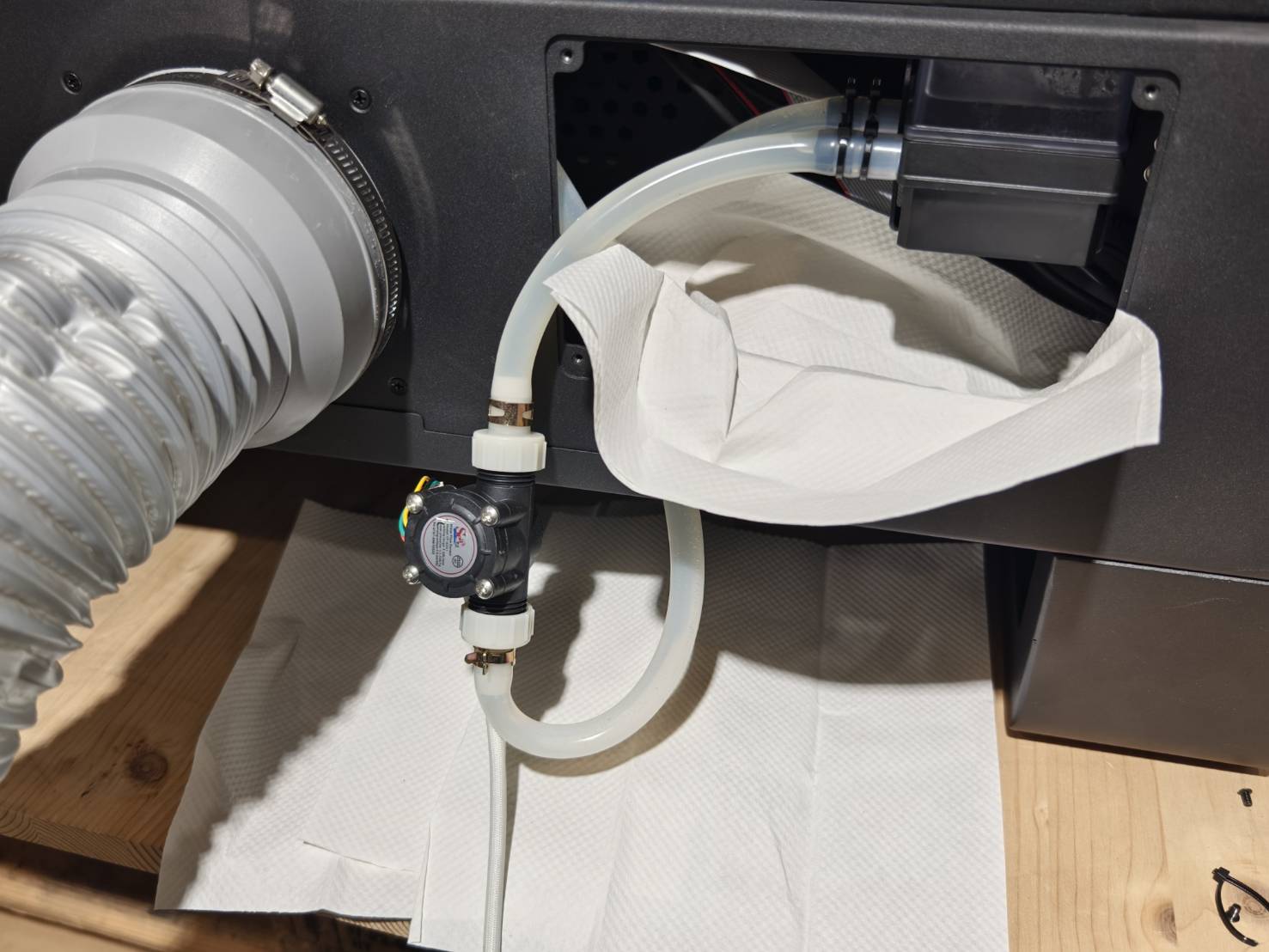

Aseta rätti tai talouspaperia virtausanturin alle sekä pöydälle.

Vaihe 7

Aseta vesiastia virtausanturin alle.

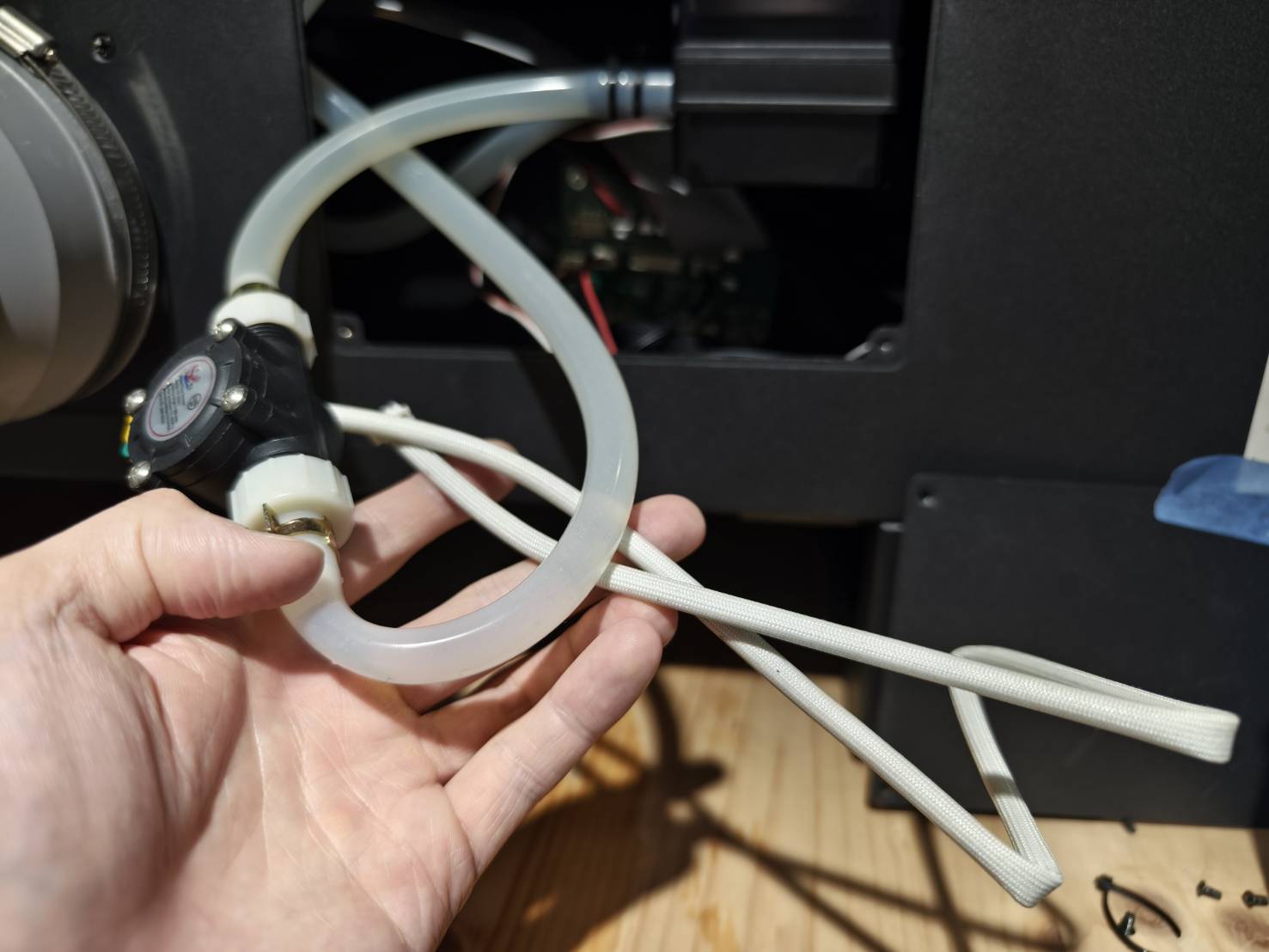

Siirrä metallikiinnikkeet sivuun irrottaaksesi molemmat vesiletkut virtausanturista.
(Huomaa, että vettä vuotaa, kun irrotat letkun. Varmista, että teet tämän vesiastian sisällä.)

Vaihe 8

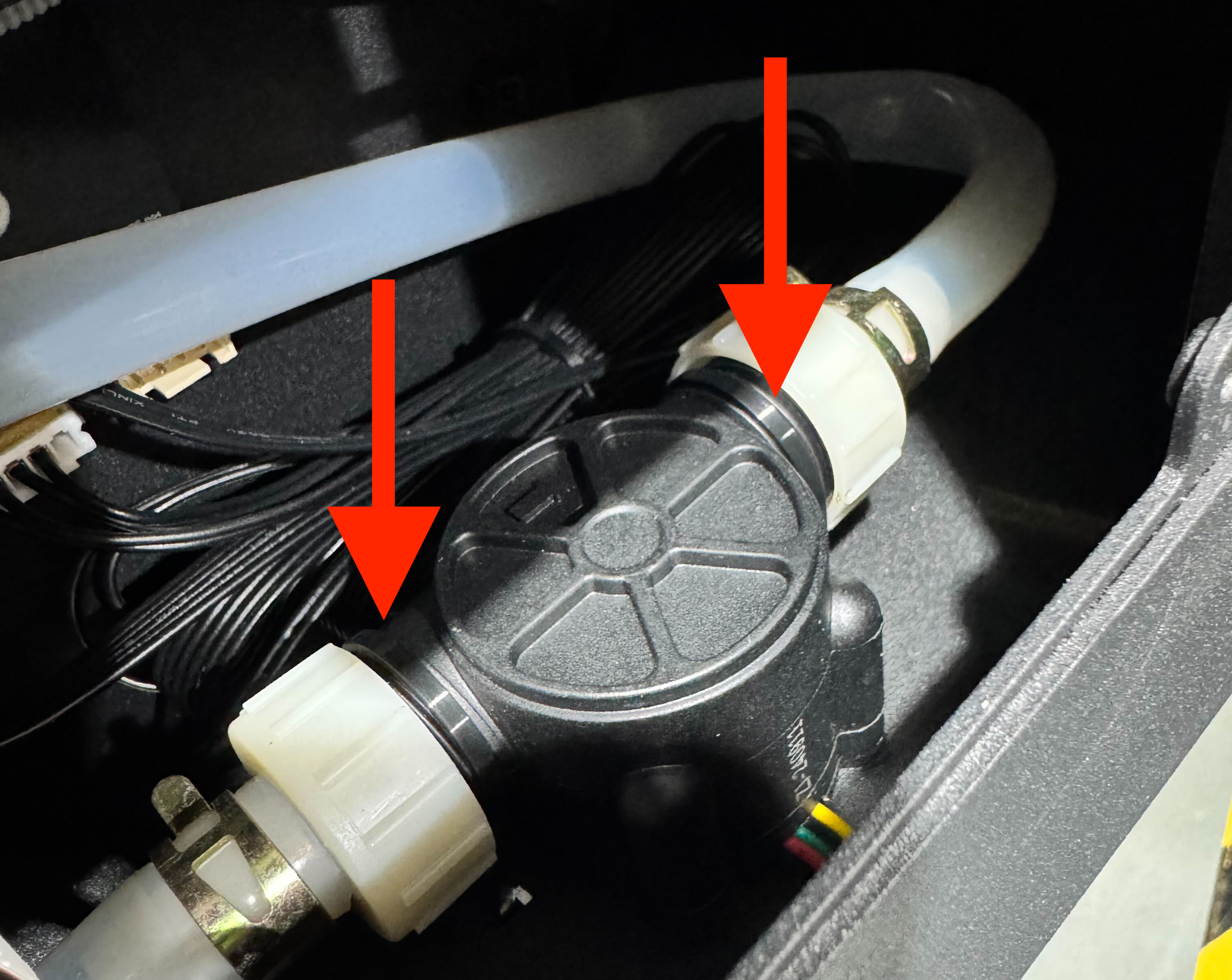

• Irrota molemmat liittimet virtausanturista.

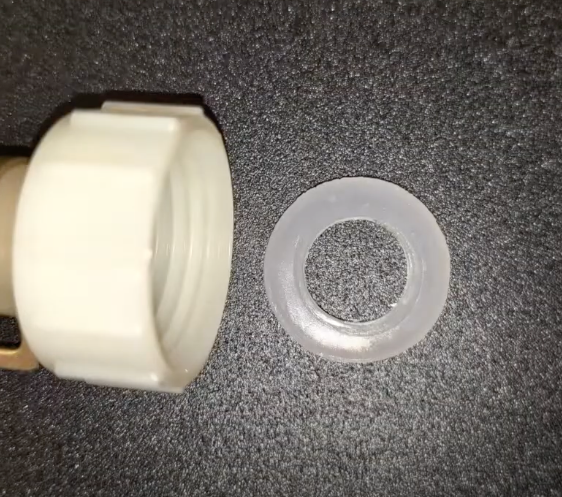

• Liittimen sisällä on kumitiiviste. Varmista, ettei se häviä liittimiä irrotettaessa.


Vaihe 9

Asenna liittimet uuteen virtausanturiin. Varmista, että kumitiivisteet ovat paikoillaan.

Vaihe 10

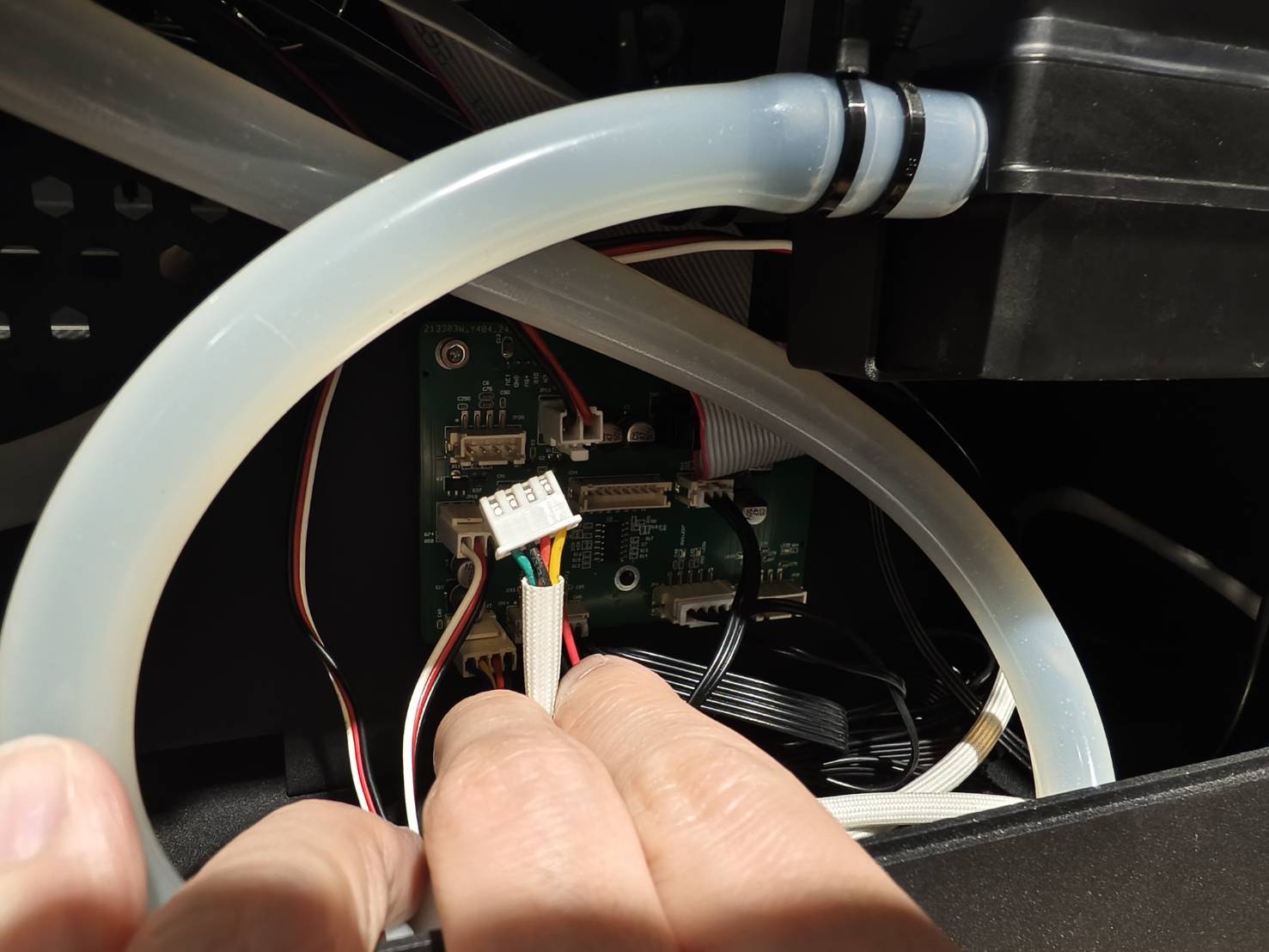

Kytke uuden virtausanturin johto ja aseta anturi koneen sisälle.

Vaihe 11 (Valinnainen)

Jos sinulla on nippusiteitä, voit sitoa johdot siististi.
Jos nippusiteitä ei ole saatavilla, voit ohittaa tämän vaiheen.

Vaihe 12

Katso alla olevasta ohjeesta, miten vesi täytetään.
Jäähdytysveden vaihto

Vaihe 13

• Suorita virtausnopeustesti tarkistaaksesi, onko arvo normaali, eli 3 L/min tai enemmän.
  (Koneen ohjauspaneeli > Kone > Laitteistoasetukset > Virtausnopeustesti)




• Jos arvo on alle 3 L/min, katso alla olevaa ohjetta vianmääritystä varten.
  #900 Jäähdytin pois päältä / Jäähdytysjärjestelmän vika

Vaihe 14 (Valinnainen)

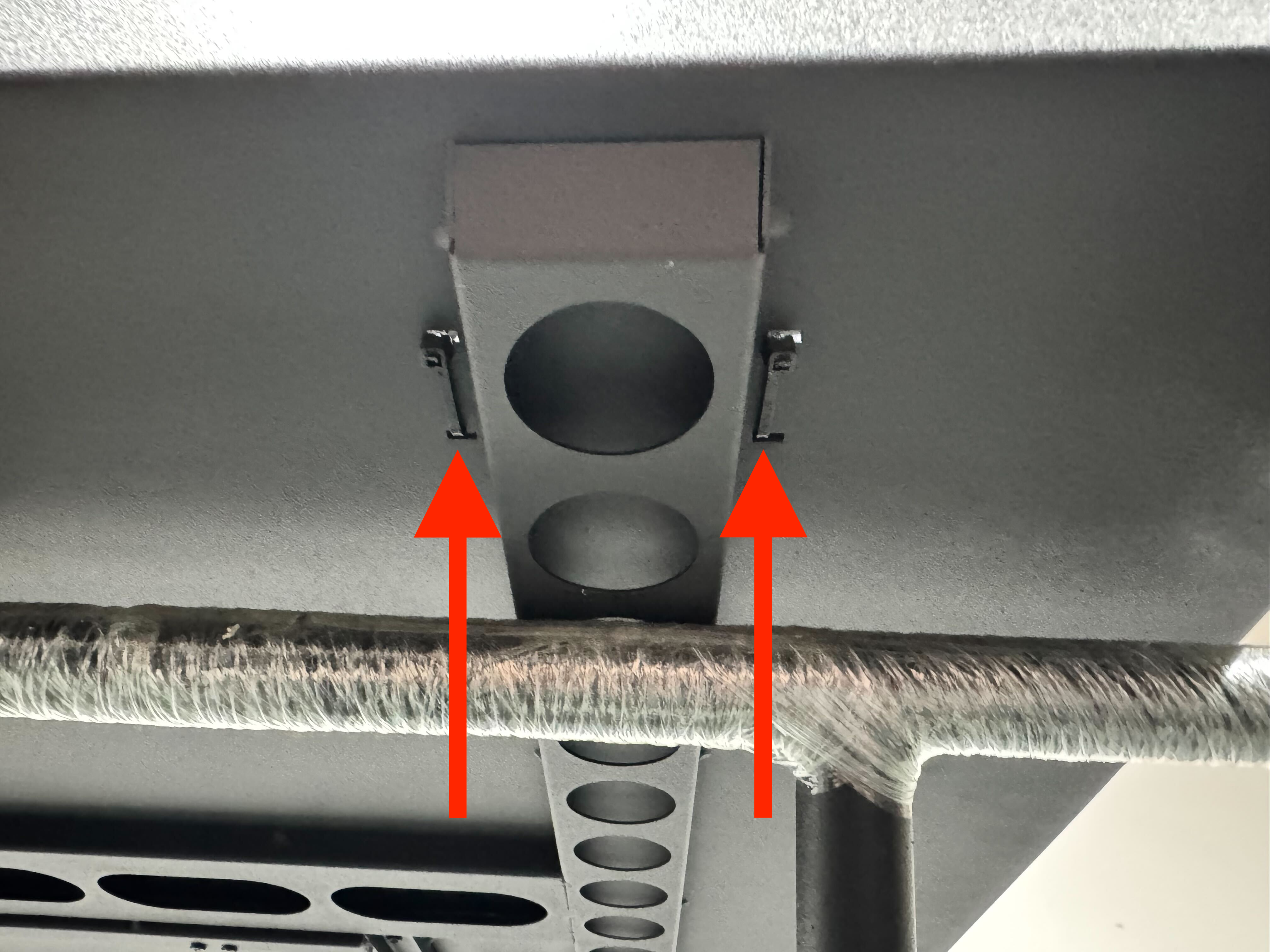

Jos sinulla on nippusiteitä, voit kiinnittää virtausanturin niillä.
Nippusiteet kulkevat koneen pohjan läpi.
Jos nippusiteitä ei ole saatavilla, voit ohittaa tämän vaiheen.

Vaihe 15

Asenna levy takaisin paikalleen.
