Beambox II - Laserputken vaihto

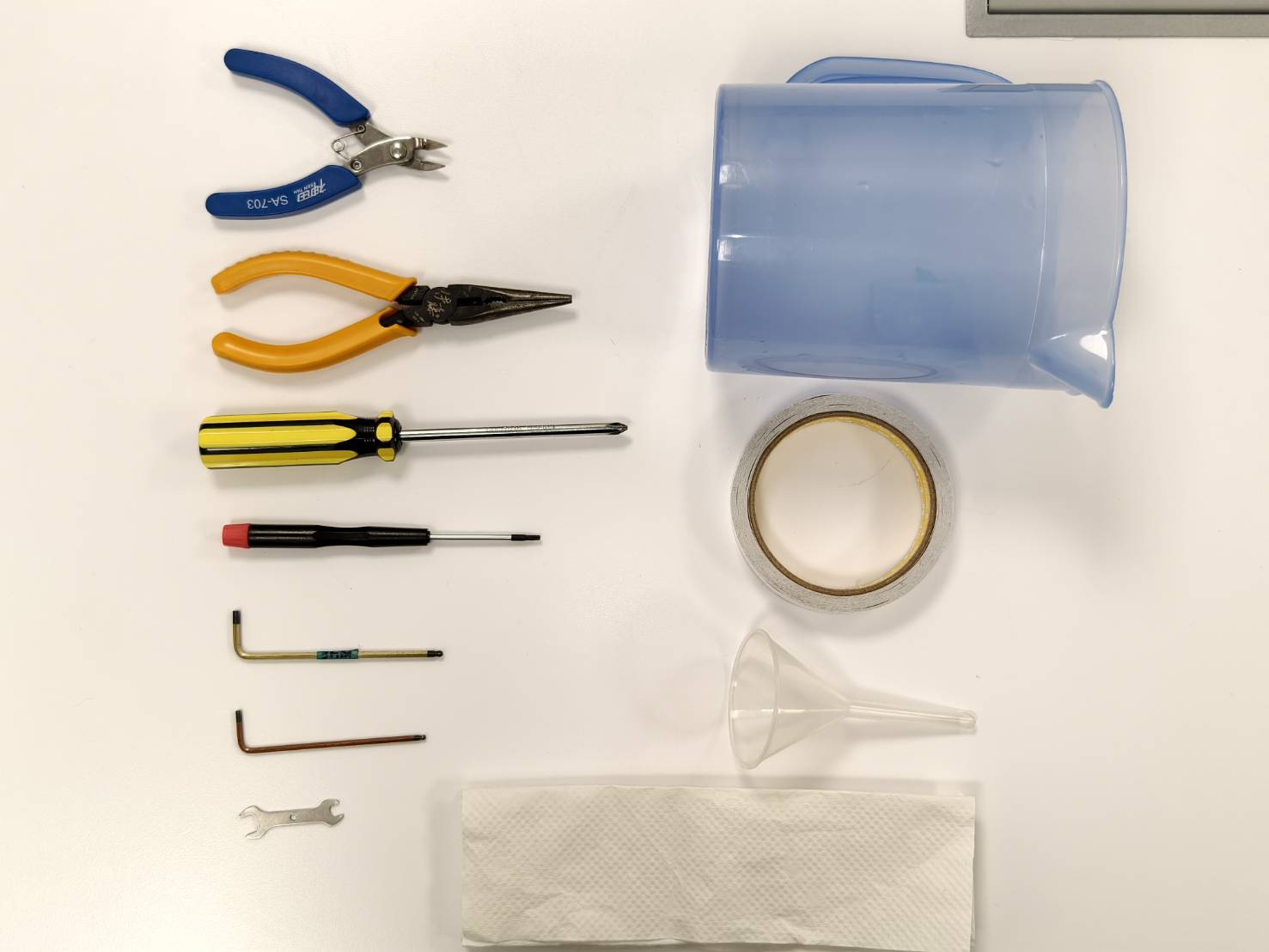

Työkalut

Vaihe 1

Sammuta laite ja irrota virtajohto.

Vaihe 2

Avaa laitteen takakansi irrottamalla ruuvit ruuvimeisselillä.

Vaihe 3

Irrota laserputken maadoitusjohto.

Vaihe 4

• Irrota laserputken ja laservirtalähteen kaapelit.

Vaihe 5

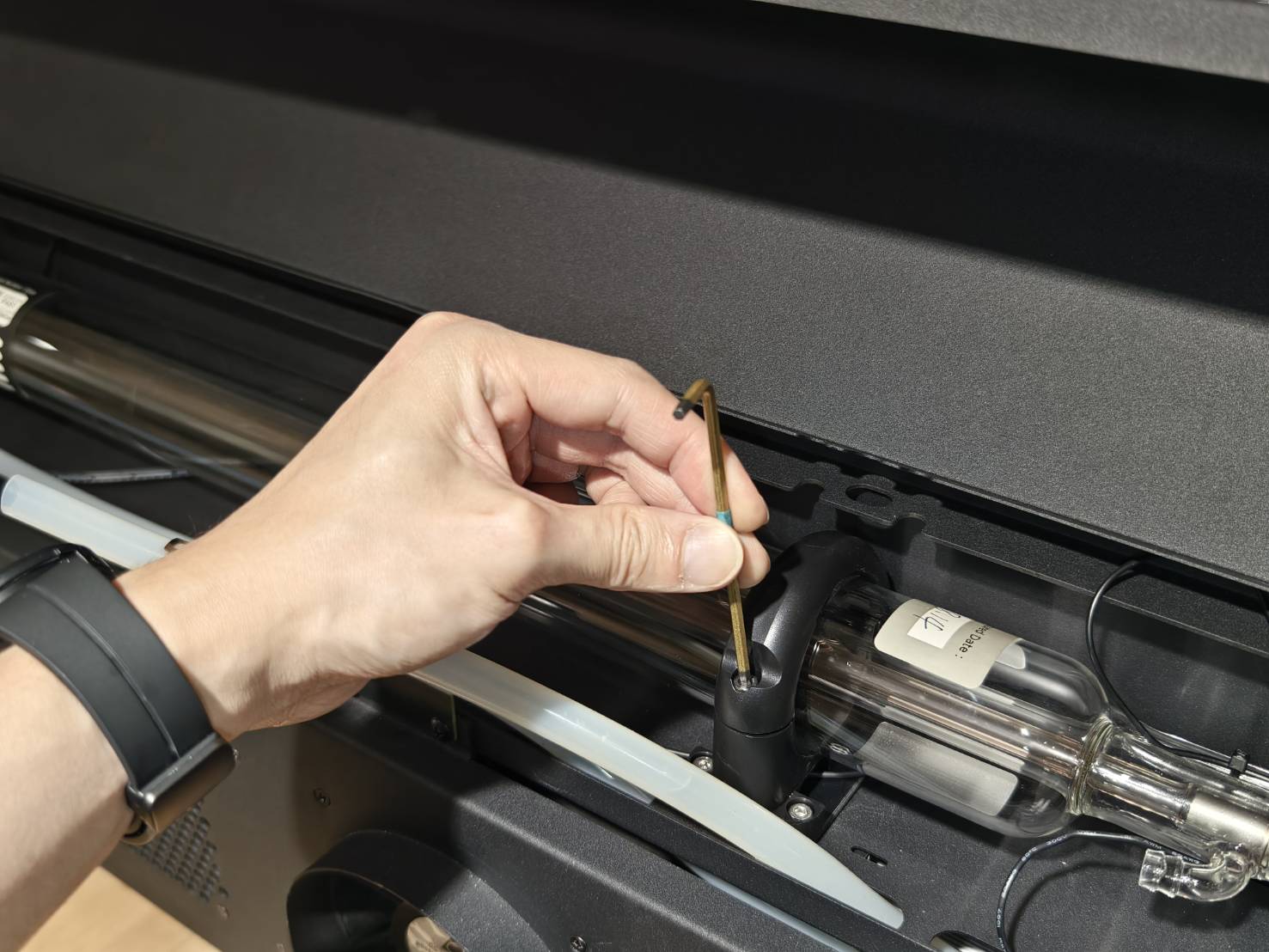

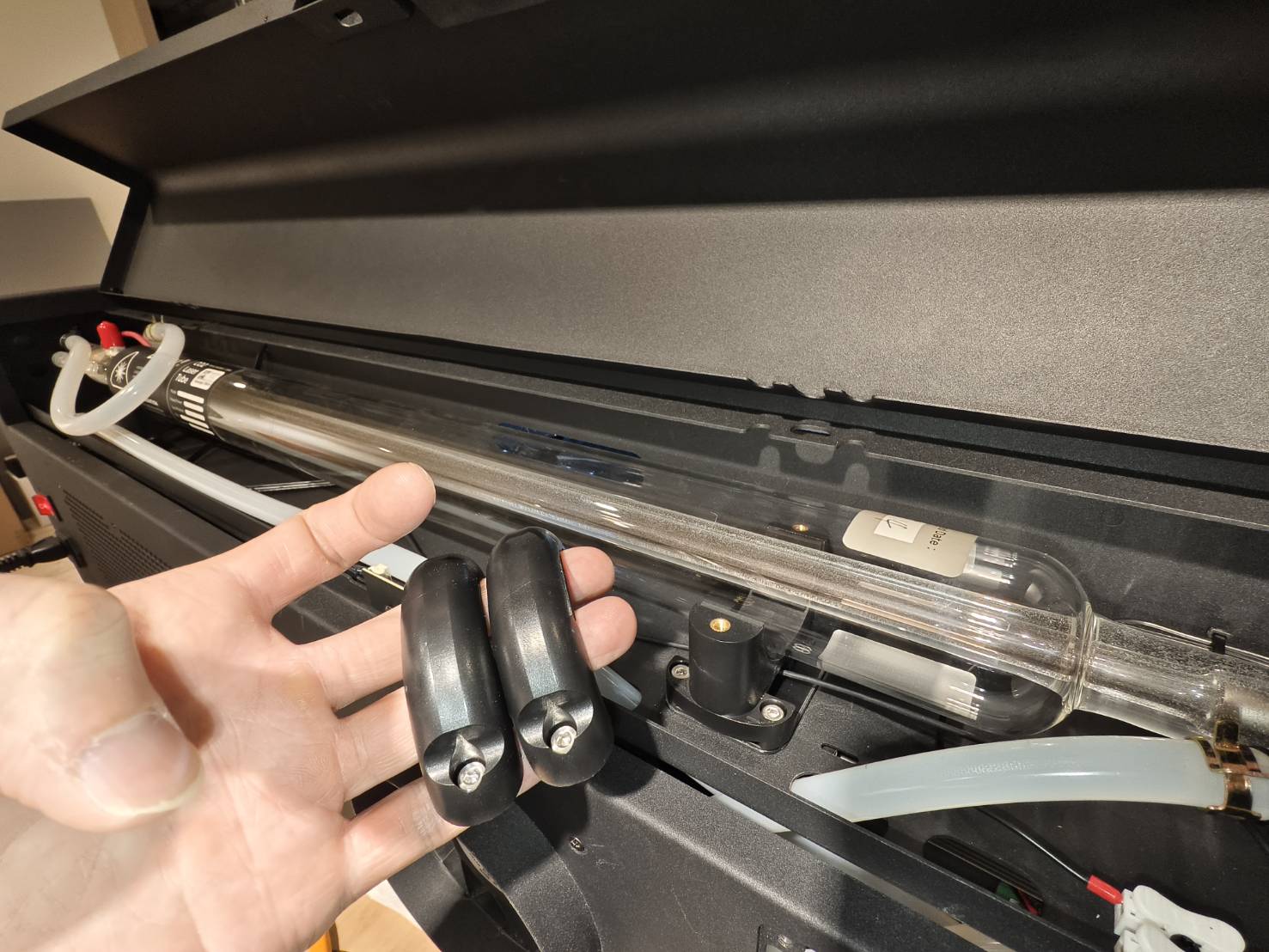

Irrota laserputken pidikkeet. (3 mm kuusiokoloruuvit, 4 kpl)

Vaihe 6

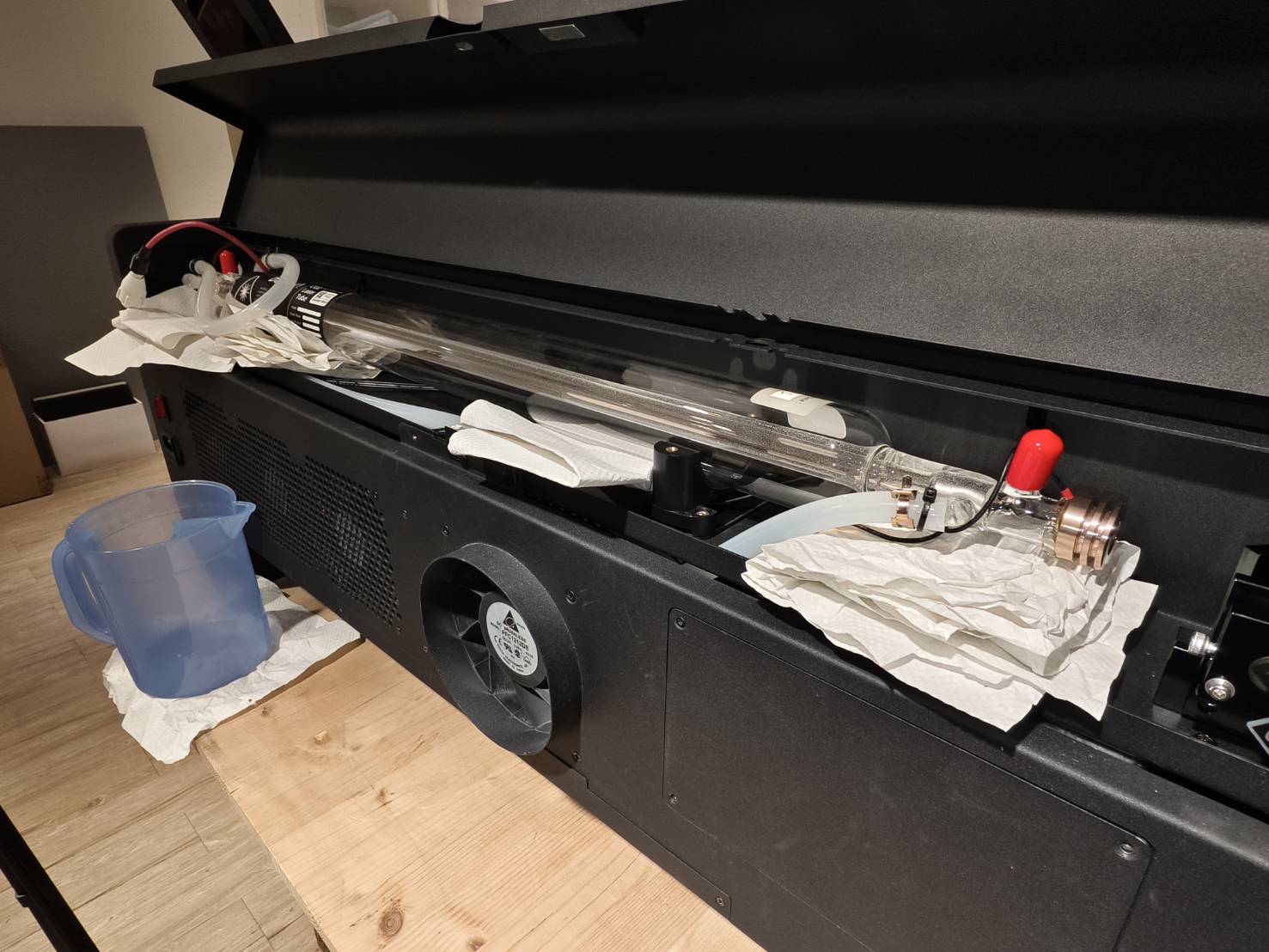

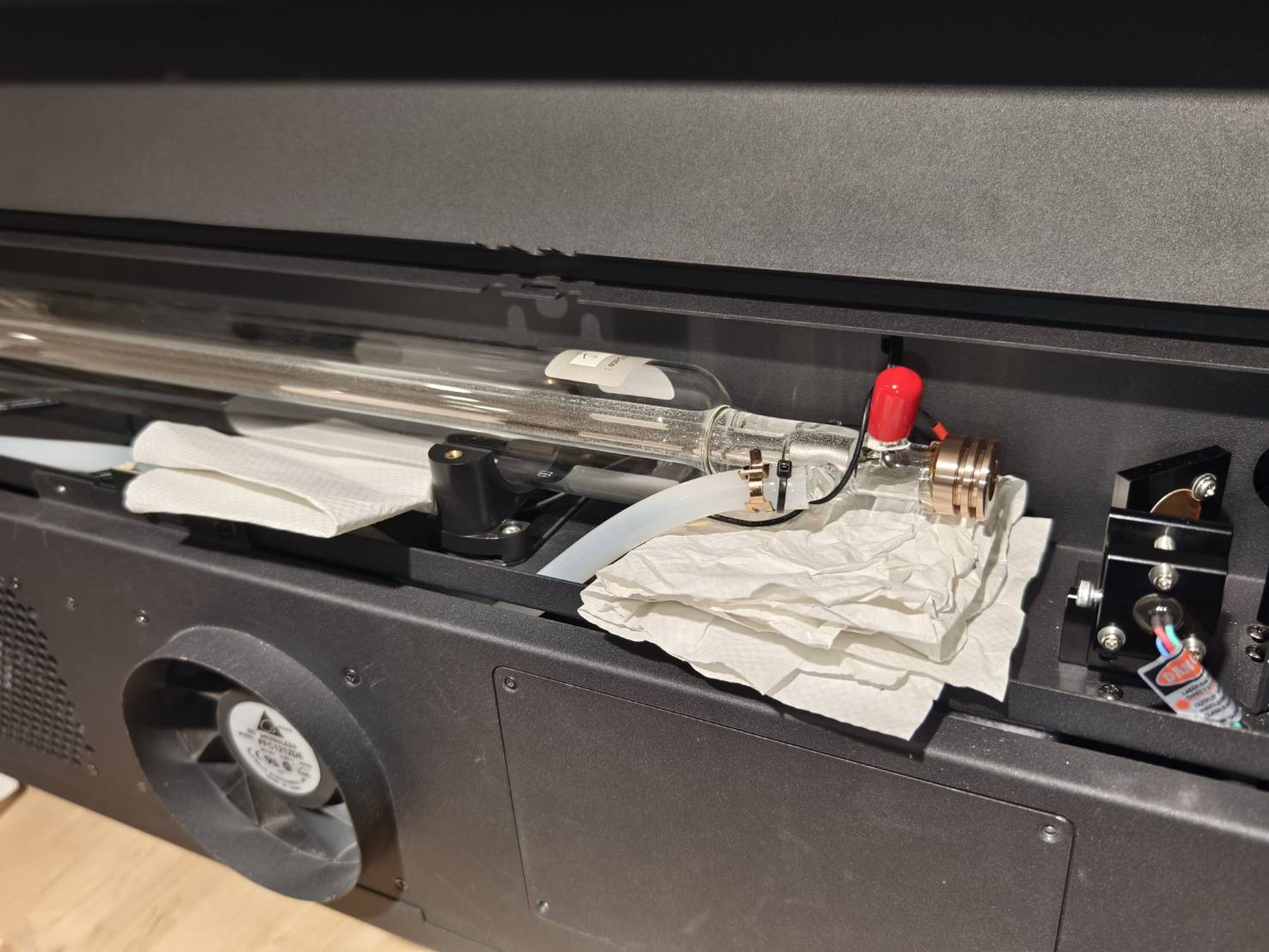

Aseta rättejä tai talouspaperia laserputken molemmille puolille vesiletkujen lähelle sekä pöydälle.

Vaihe 7

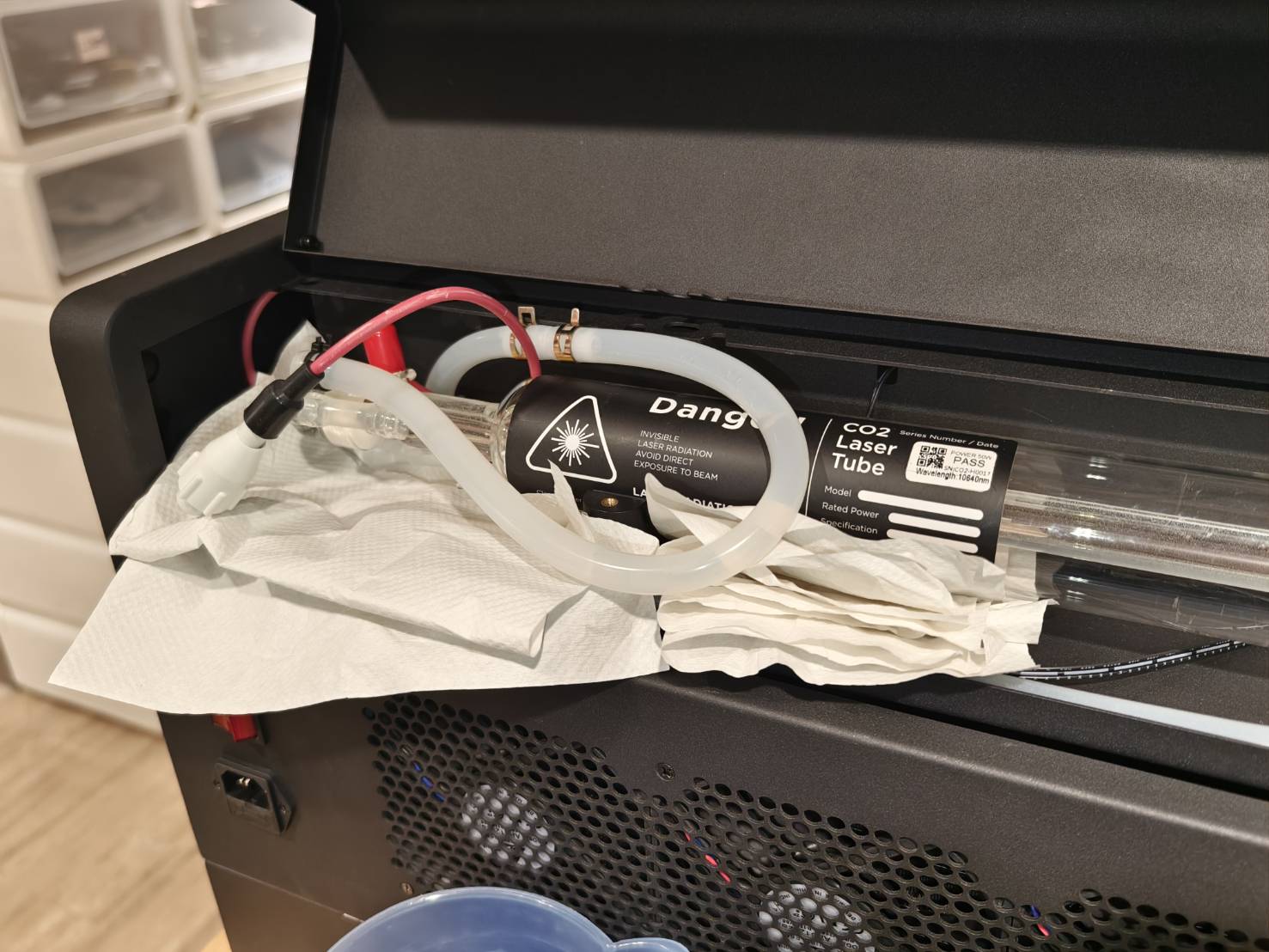

Irrota vesiletkut laserputken vasemmalta puolelta.
Vettä vuotaa irrotuksen jälkeen, joten varaa astia veden keräämistä varten.

Vaihe 8

Tyhjennä laserputken sisällä oleva vesi ja poista laserputki laitteesta.

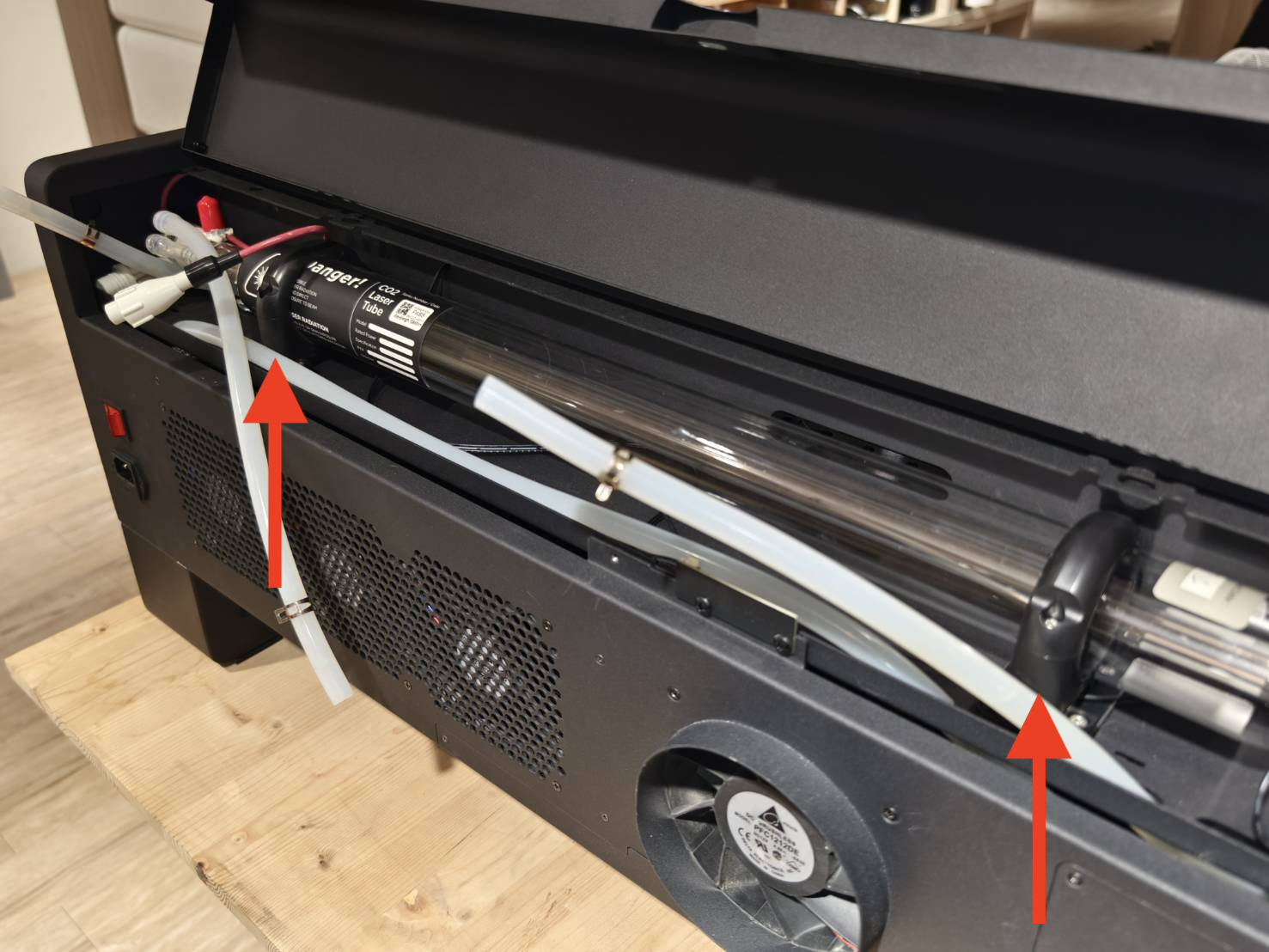

• Irrota letkunkiristin ja katkaise nippuside vesiletkusta putken toisella puolella.
• Nosta putkea ja irrota vesiletku varovasti. Vesi valuu ulos putken toisesta päästä.
• Varmista, että vasemmanpuoleinen vesiletku on astiassa.

Vaihe 9

Irrota vesiletku vanhasta laserputkesta.

Vaihe 10

Kiinnitä vesiletku uuteen laserputkeen.
Varmista, että kiinnität sen oikealle puolelle, jossa on valkoinen liitin.
Katso alla oleva ohjevideo.

Vaihe 11

Aseta uusi laserputki paikalleen.

• Valkoinen liitin tulee vasemmalle puolelle.

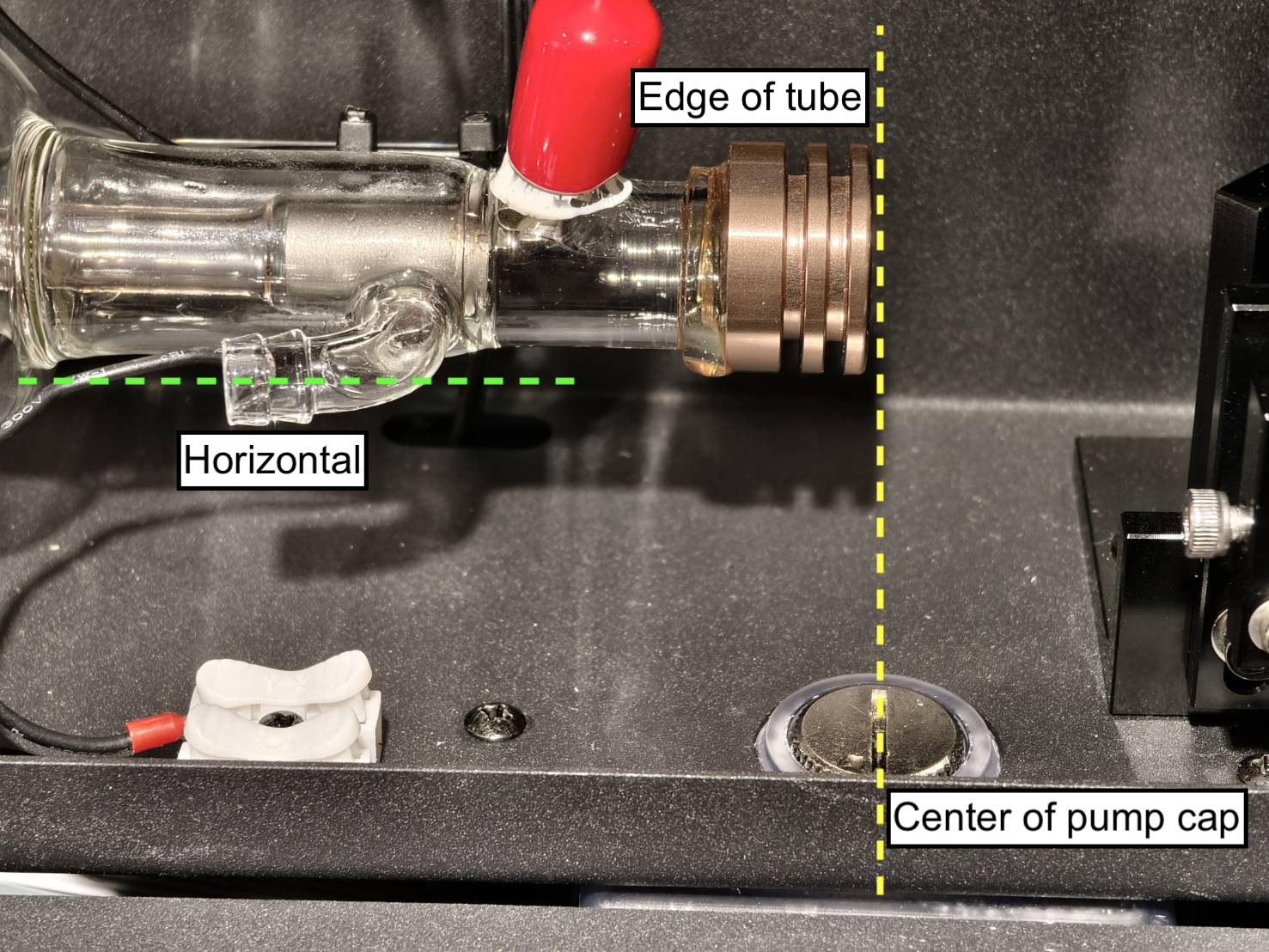

• Putken suositeltu asento on sellainen, että putken oikea reuna on vesipumpun korkin keskikohdalla.
• Varmista, että putken vedenottokohta on vaakasuorassa.

Vaihe 12

Asenna laserputken pidikkeet takaisin paikoilleen.

Vaihe 13

Liitä vesiletku putken oikealle puolelle (matalapaineinen puoli).

Vaihe 14

Liitä vesiletkut yhteen putken vasemmalla puolella (korkeapaineinen puoli).

Vaihe 15

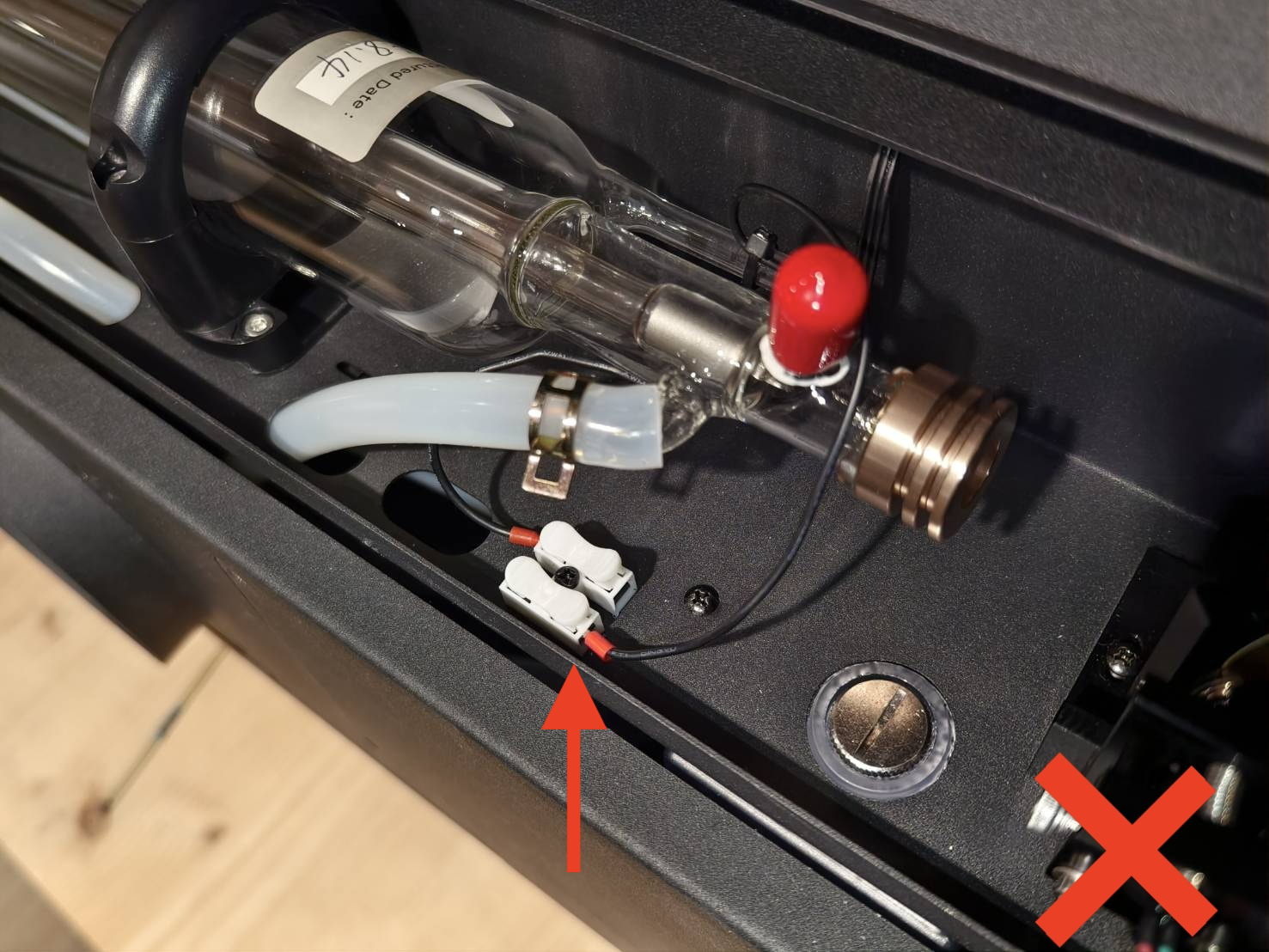

Kytke laserputken maadoitusjohto liittimeen.
Varmista, että molemmat maadoitusjohdot ovat samalla puolella.

Vaihe 16

Liitä laserputken ja laservirtalähteen kaapelit.

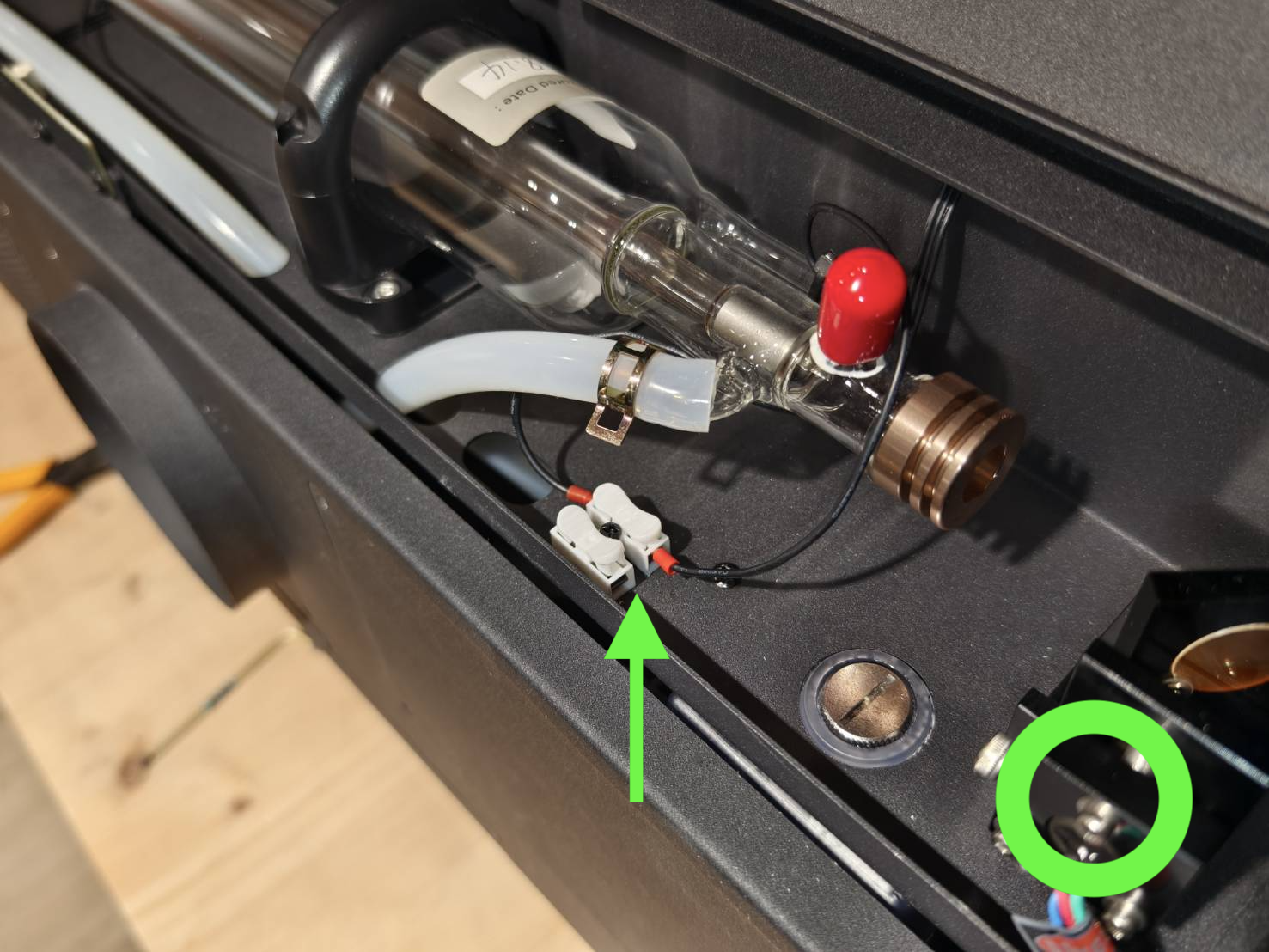

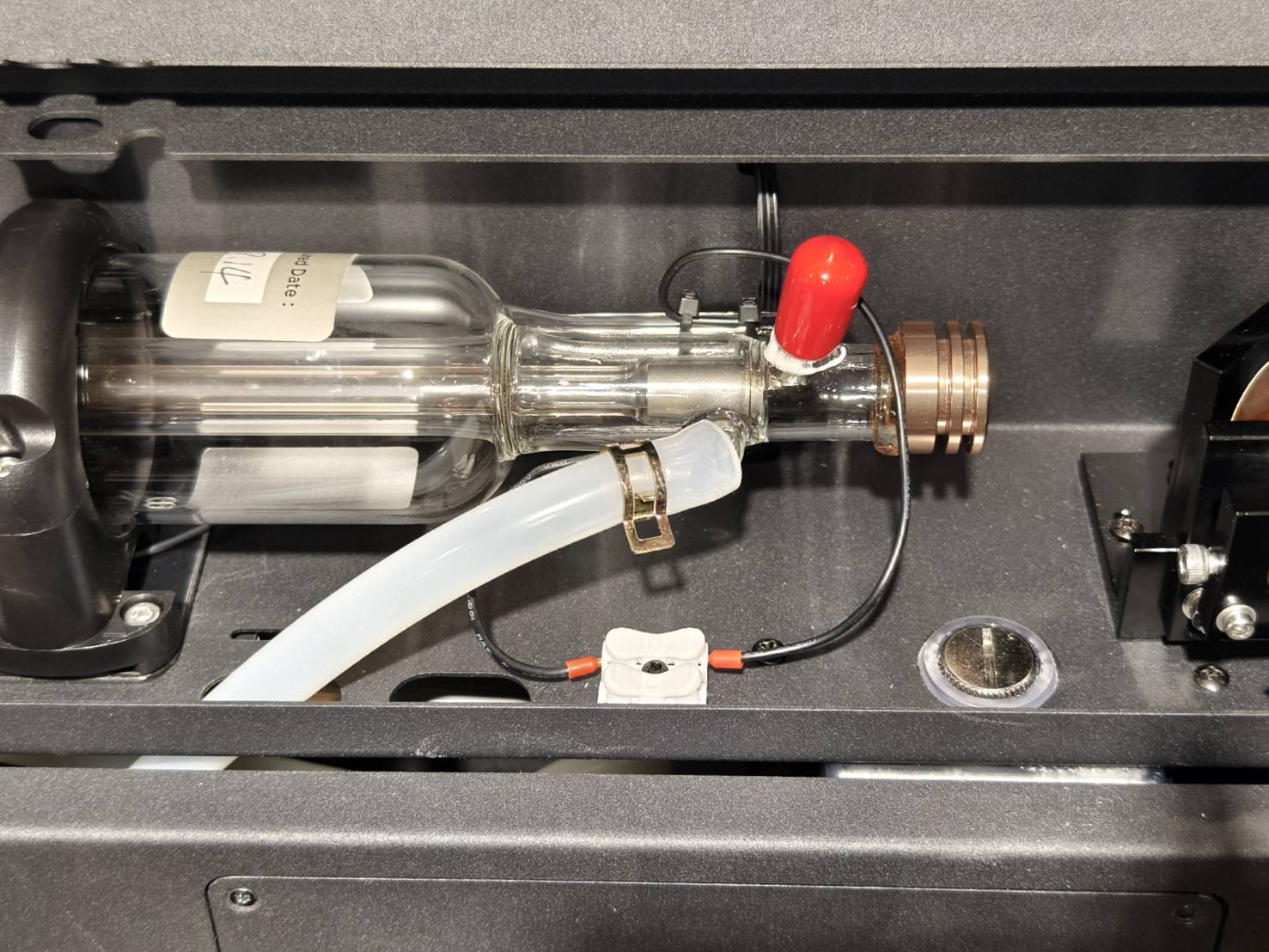

Liittämisen jälkeen siisti tila mahdollisimman hyvin asettamalla valkoinen liitin vasemman kulman reikään ja työntämällä vesiletku koneen sisään lyhentääksesi sitä. Katso ohjevideota.

Vaihe 17

Käynnistä kone ja lisää vesi. Katso alla olevaa ohjetta veden lisäämisestä.
Jäähdytysveden vaihto

Vaihe 18

• Suorita virtausnopeustesti tarkistaaksesi, onko arvo normaali. Normaaliarvo on 3 l/min tai enemmän.
  (Koneen paneeli > Kone > Laitteistoasetukset > Virtausnopeustesti)




• Jos arvo on alle 3 l/min, katso alla olevaa vianmääritysohjetta.
  #900 Jäähdytin pois päältä / Jäähdytysjärjestelmän vika

Vaihe 19

Laserputken vaihto on nyt valmis. Koska uusi laserputki on eri asennossa kuin vanha, optinen reitti on todennäköisesti epätarkka.
Suorita siksi optisen reitin säätö ennen koneen käyttöä.
Optisen reitin säätö

Vaihe 20

Sulje takakansi ja kiinnitä se ruuveilla.
