Beambox II - Piirturikortin vaihto

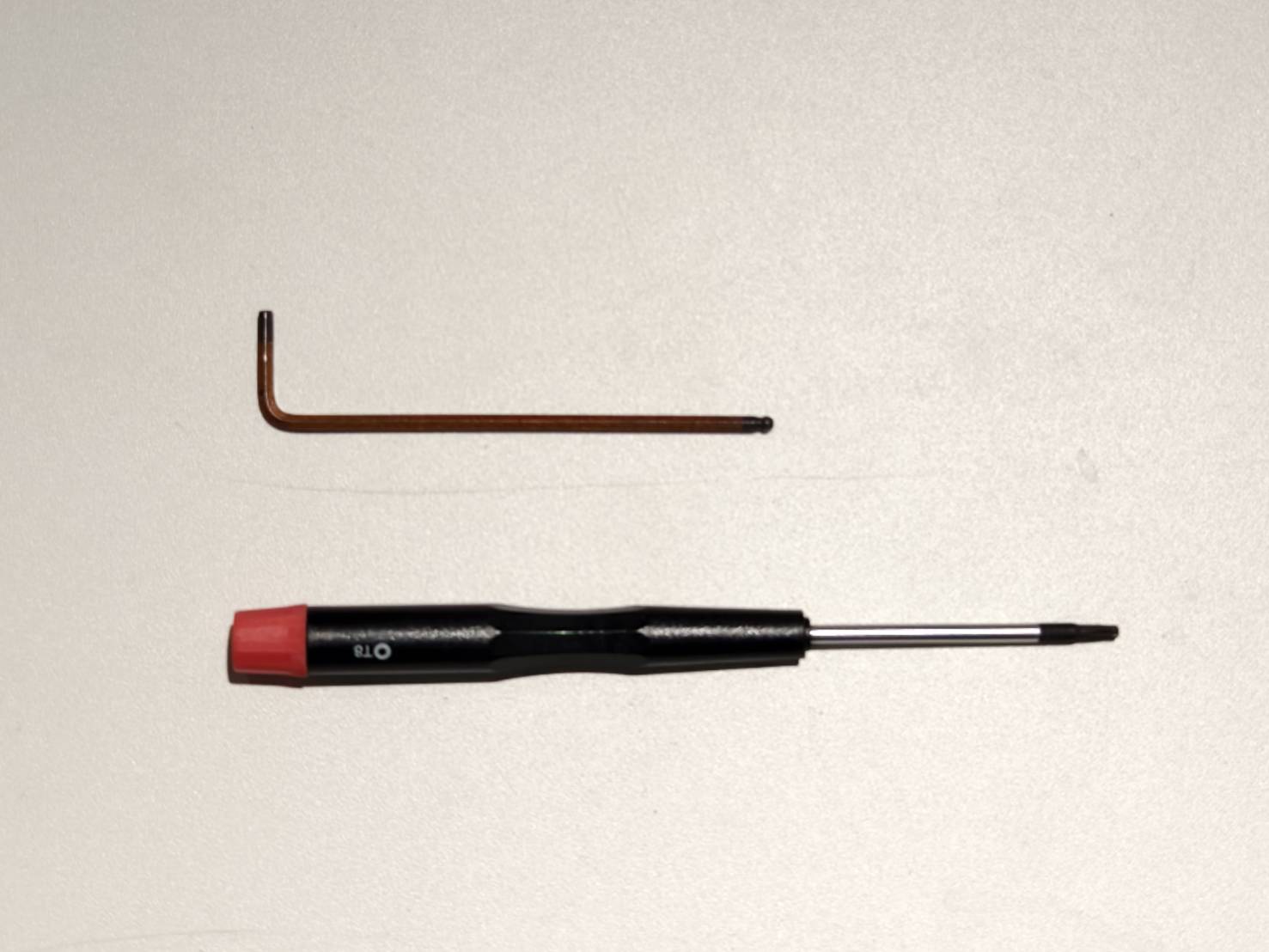

Työkalut

Vaihe 1

Sammuta laite ja irrota virtajohto.

Vaihe 2

Varmista, että pyörivän akselin liitin on tyhjä.

Vaihe 3

Avaa vesipumpun suojus Torx-ruuvitaltalla päästäksesi käsiksi piirturikorttiin.
(Kortti voi olla väriltään musta tai vihreä.)

Vaihe 4

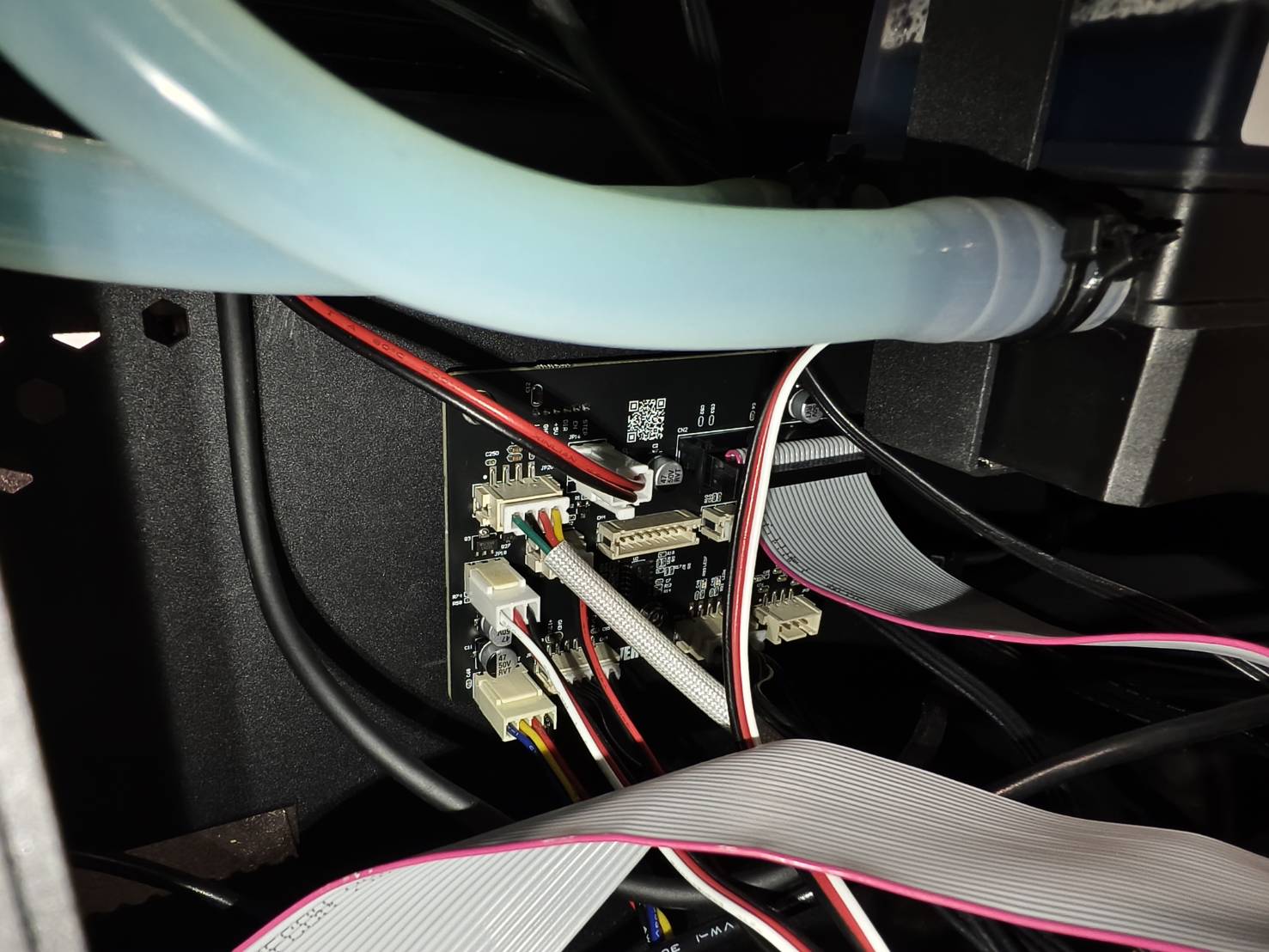

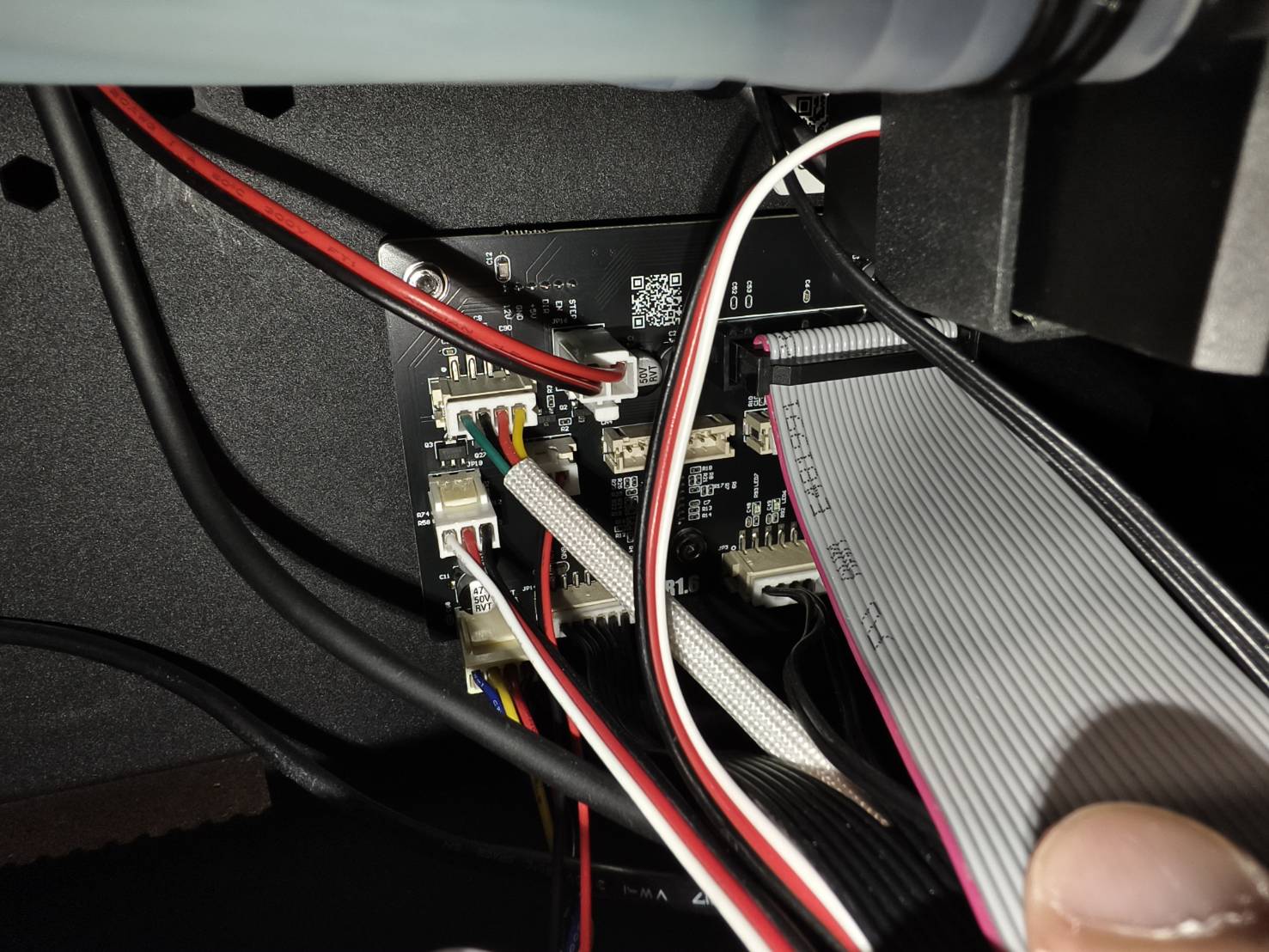

Ota valokuvia koko piirturikortin kokoonpanosta.
Tämän tarkoituksena on auttaa sinua muistamaan kaapeleiden oikeat paikat uutta korttia asennettaessa.
(Jos et muista, mihin jokin kaapeli kuuluu, katso kaaviota uusimmasta kokoonpanosta. Älä käytä alla olevia kuvia, sillä kortin versio saattaa vaihdella.)

Vaihe 5

Irrota kaikki kaapelit kortista.

Vaihe 5

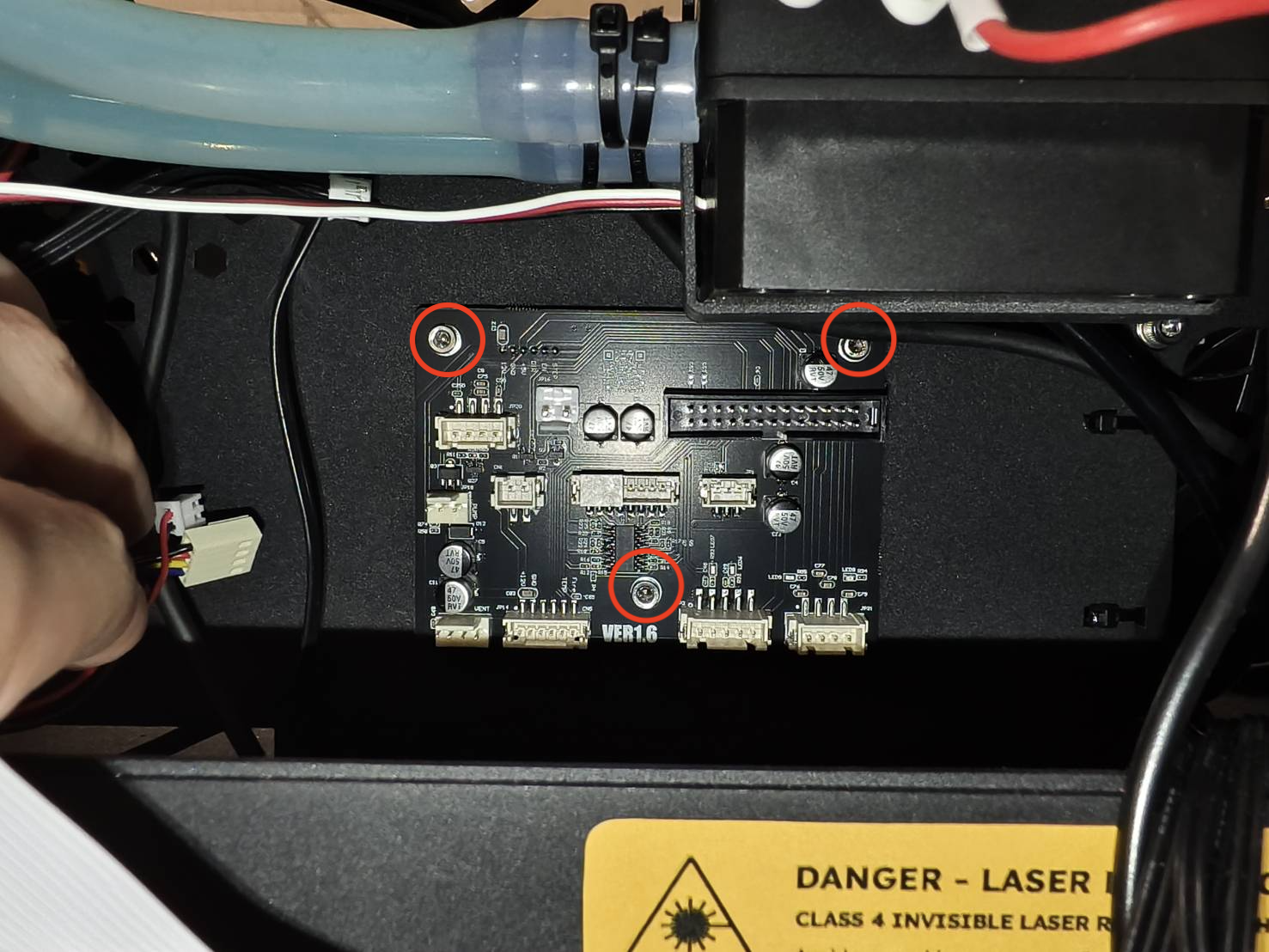

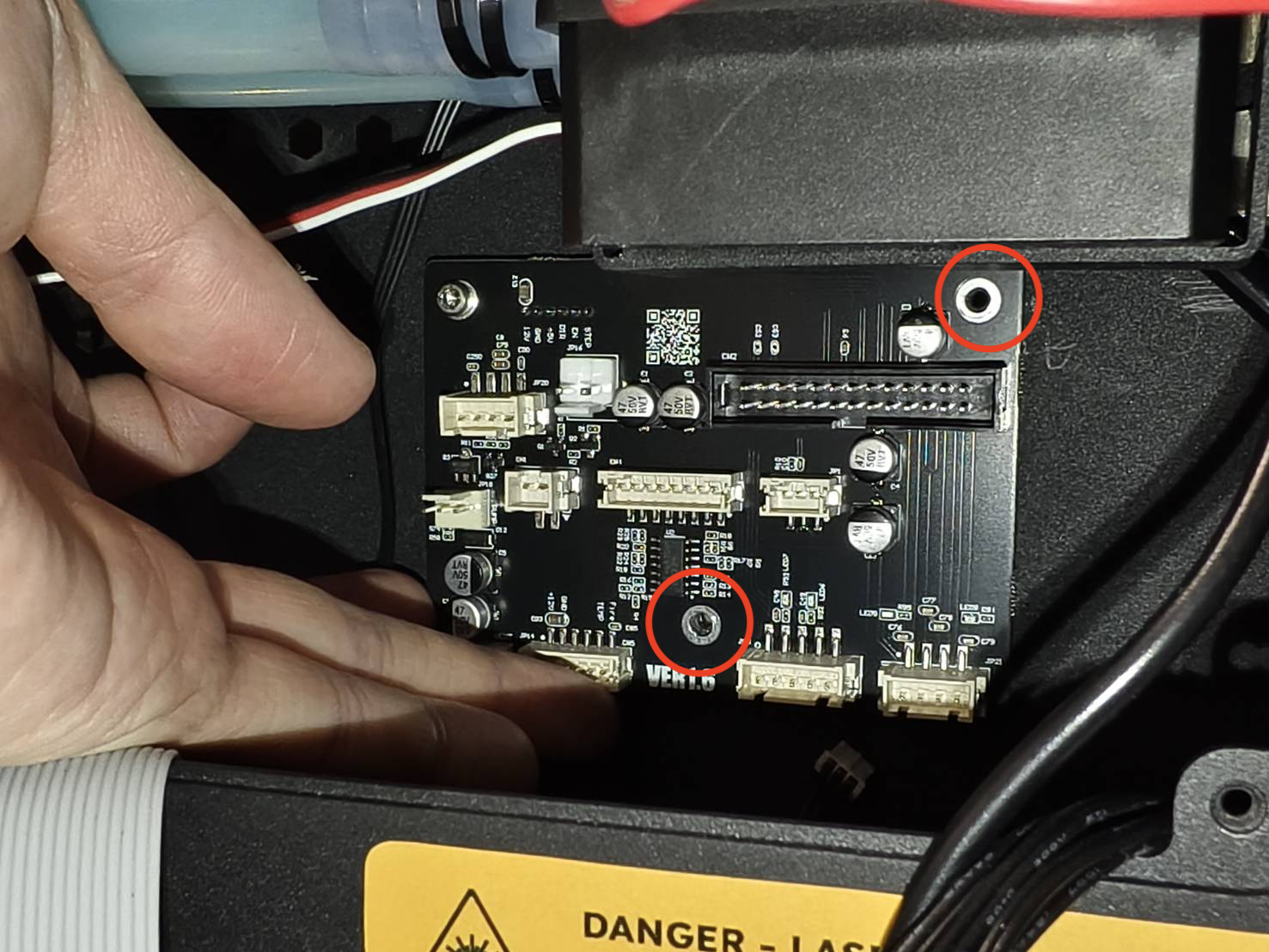

Irrota nämä ruuvit 2,5 mm:n kuusiokoloavaimella irrottaaksesi kortin.

Vaihe 6

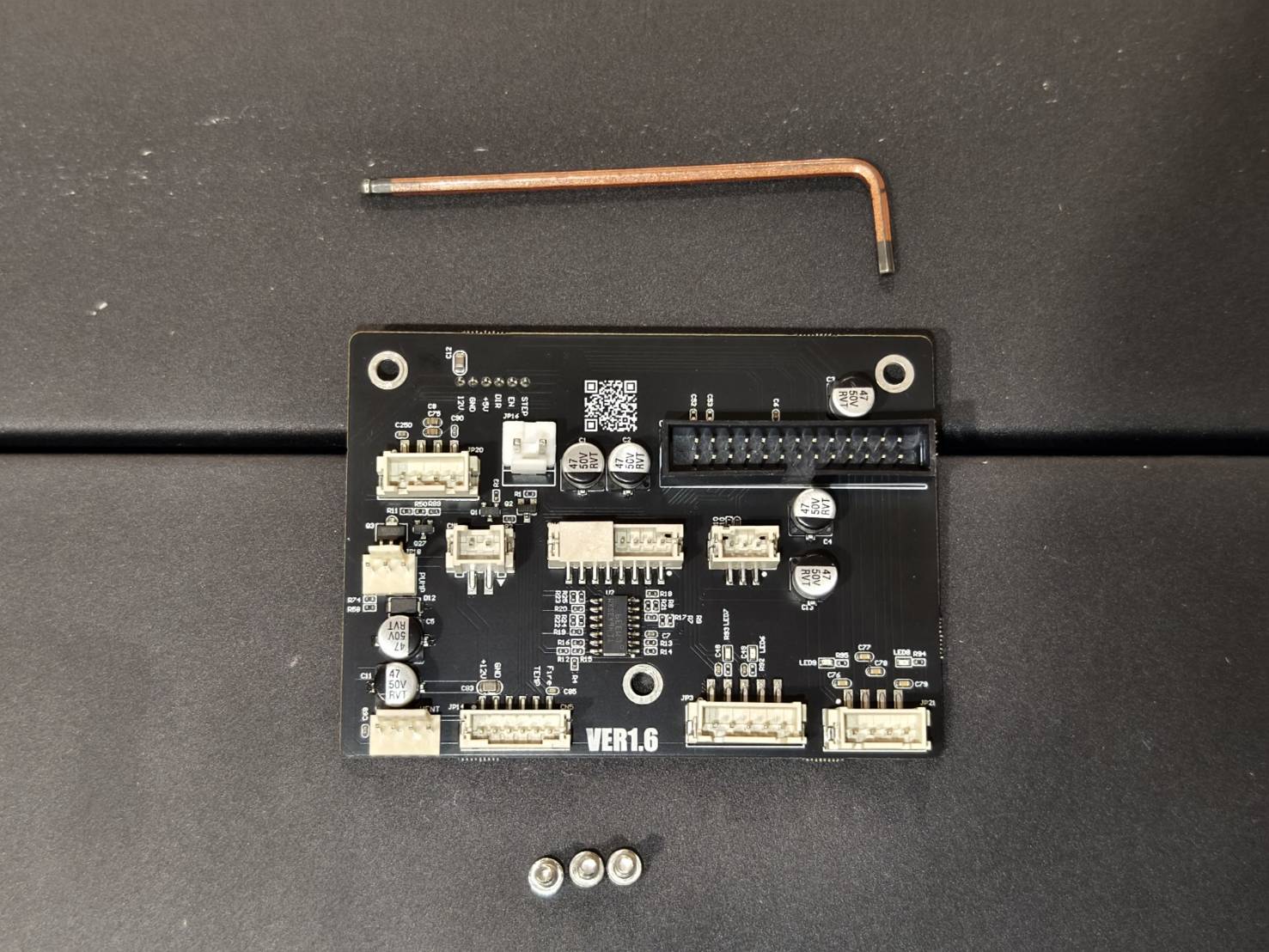

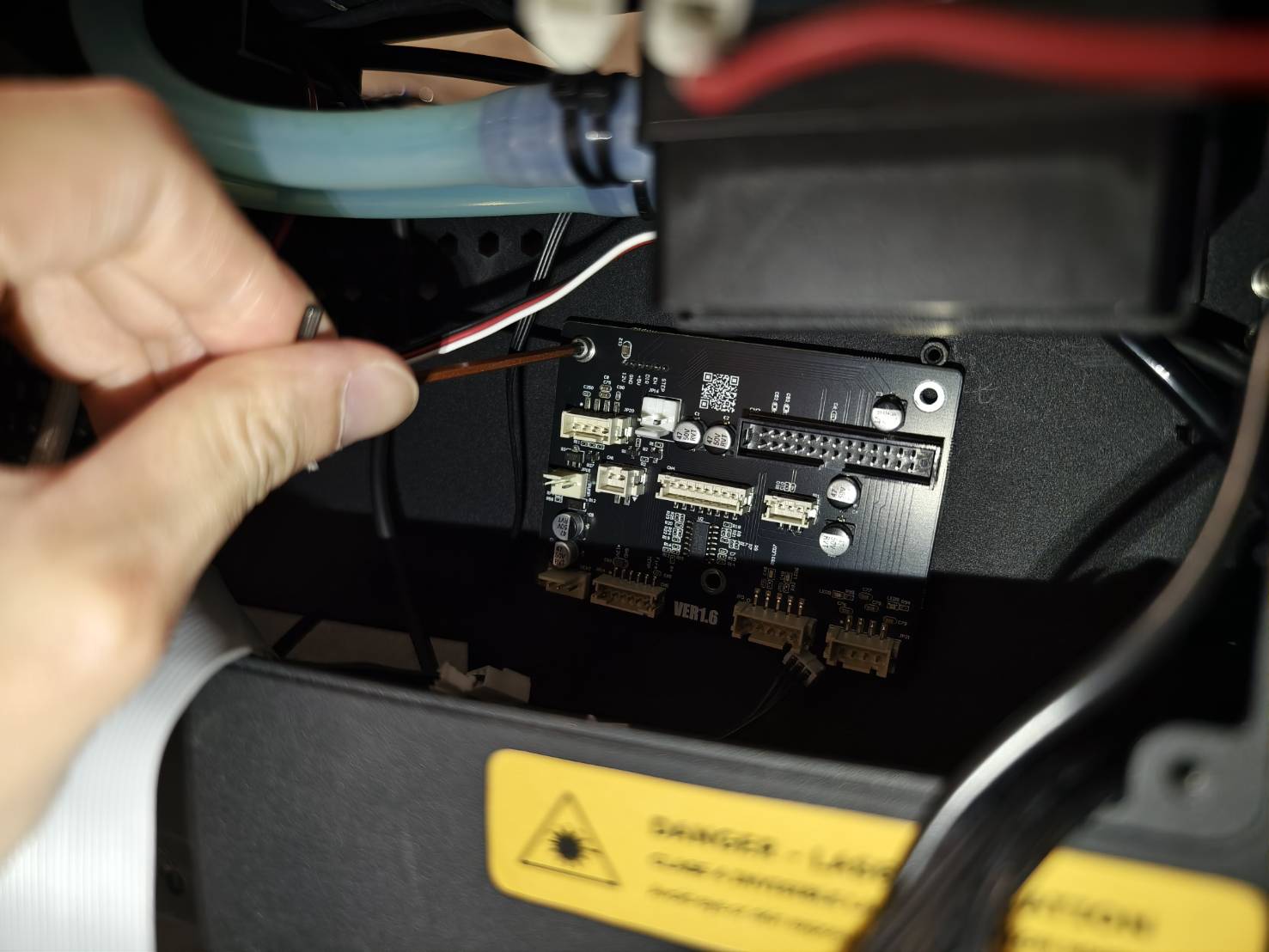

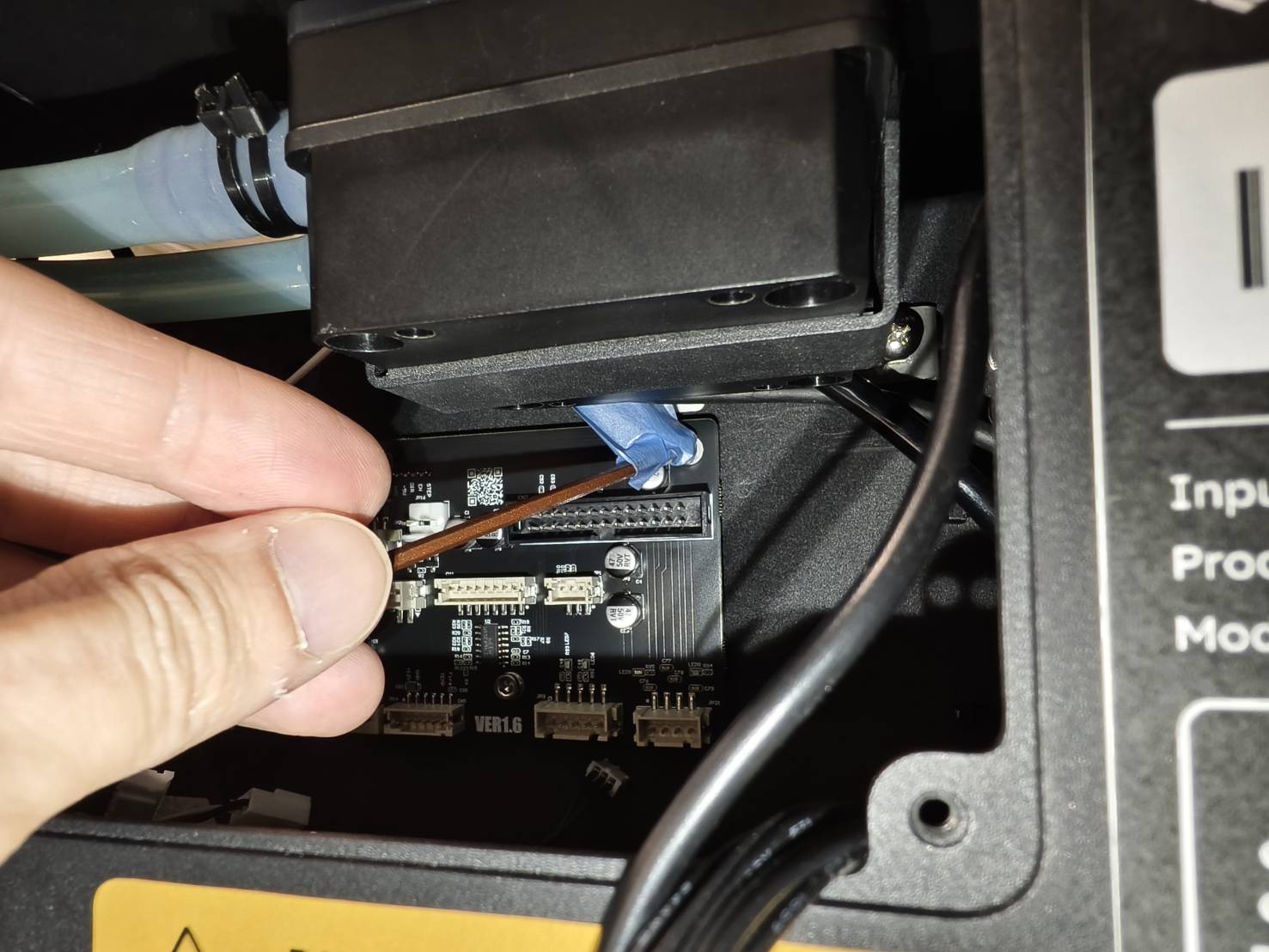

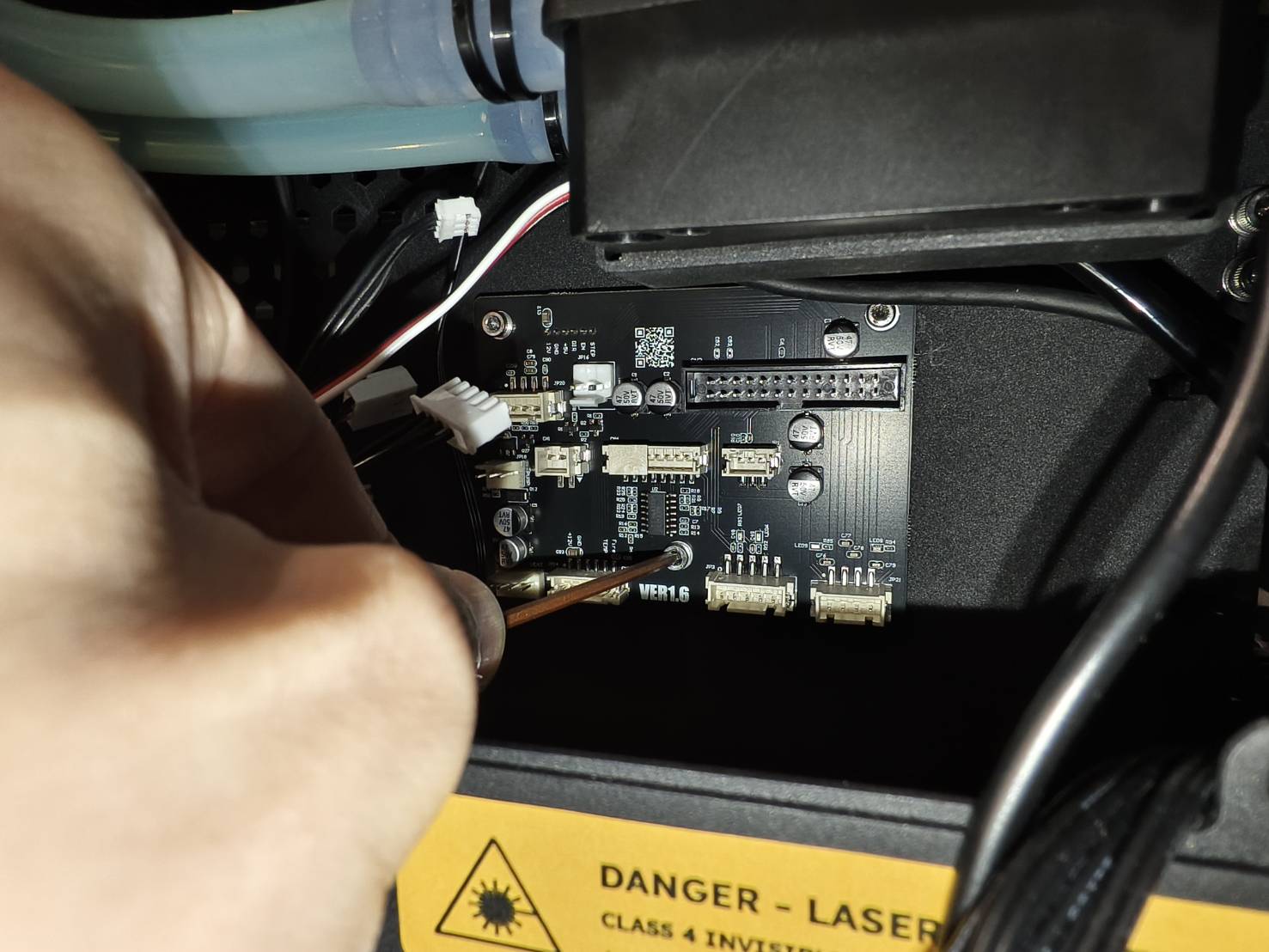

• Asenna uusi piirturikortti aloittaen vasemman yläkulman ruuvista.

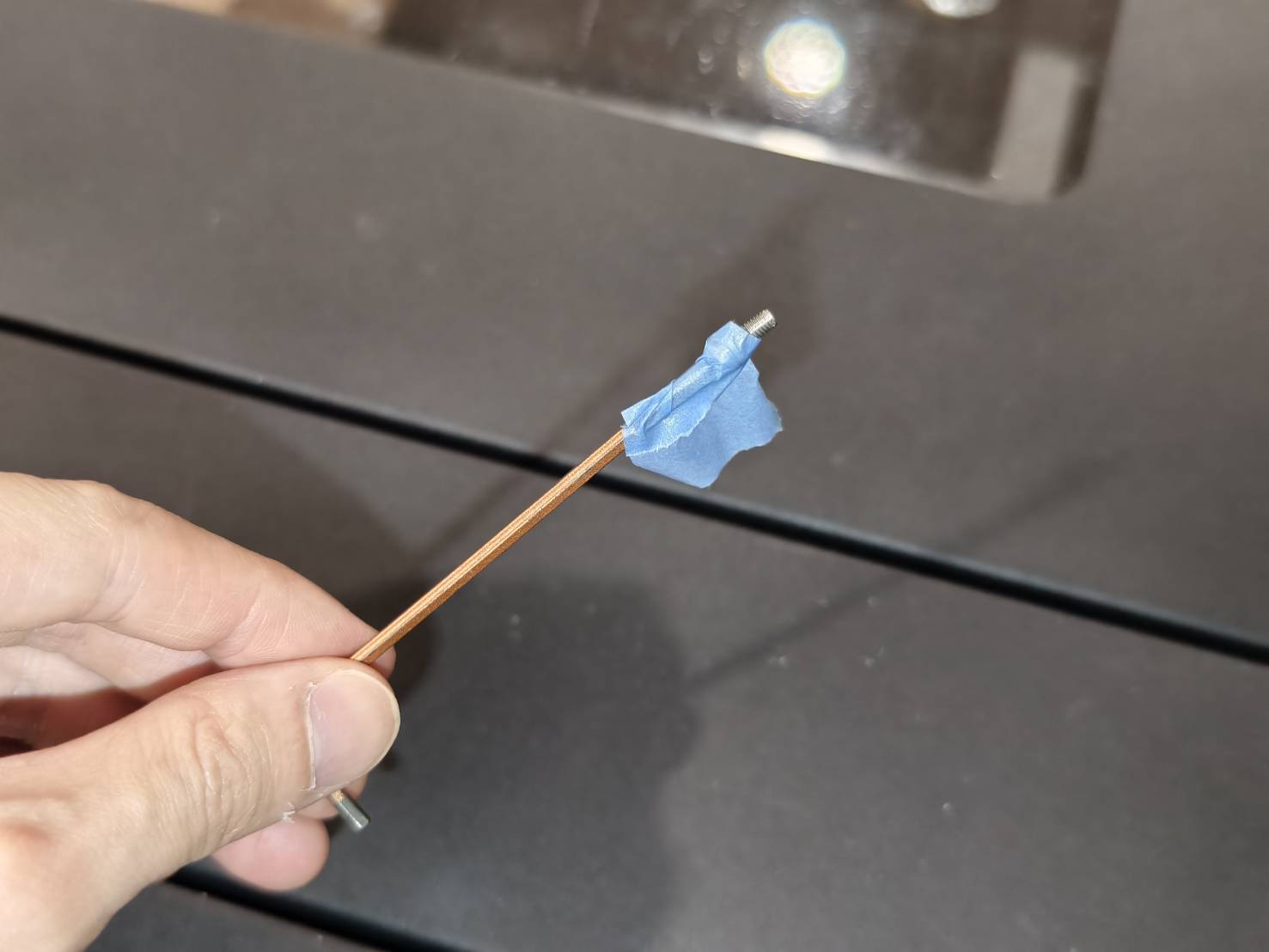

• Jos ruuvin pitäminen kuusiokoloavaimella on hankalaa, voit kiinnittää sen avaimeen pienellä teipinpalalla. Tämä voi helpottaa asennusta.

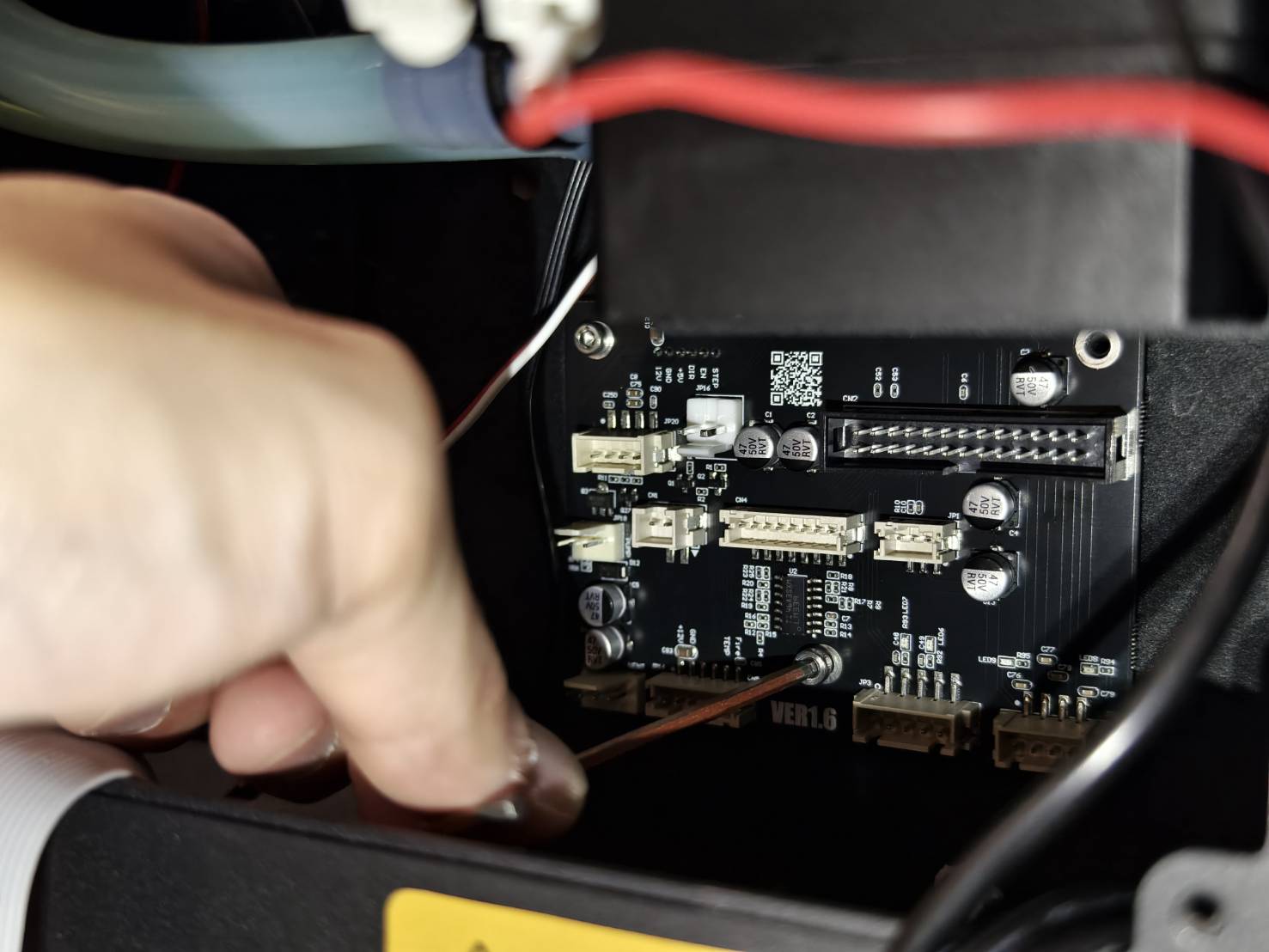

• Kun vasen yläruuvi on kiristetty, säädä kortin asentoa niin, että muut ruuvinreiät osuvat kohdilleen.



• Kiinnitä seuraavaksi keskimmäinen ja oikea yläruuvi.



Vaihe 7

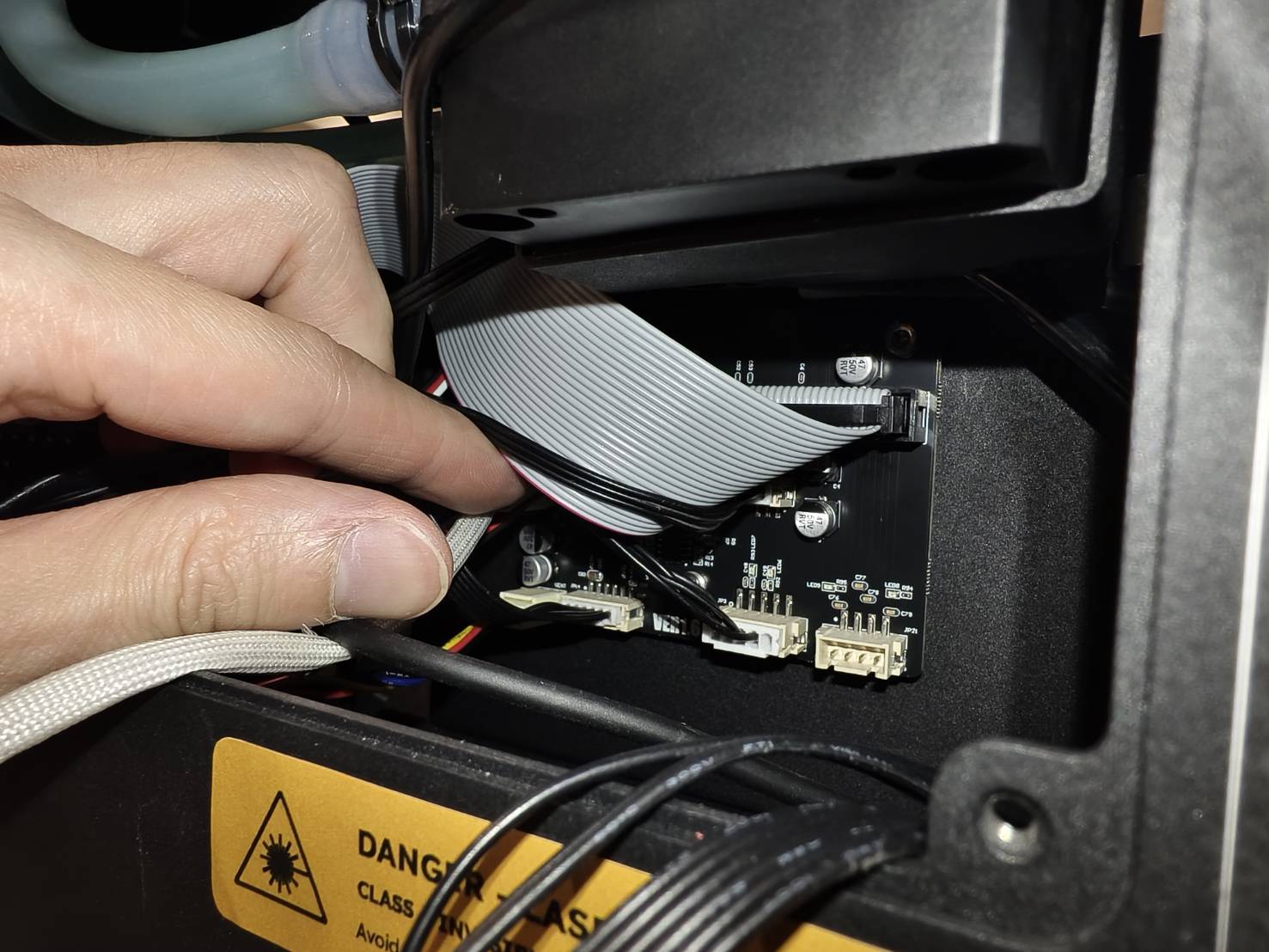

Kytke kaikki kaapelit takaisin uuteen piirilevyyn.
(Jos et muista, mihin jokin kaapeli kuuluu, katso kaaviota uusimmasta kokoonpanosta. Älä käytä alla olevia kuvia, sillä kortin versio saattaa vaihdella.)

Vaihe 8

Asenna suojalevy paikalleen.
