Kuvaus
Tarkka tarkennus ja kalibrointi voivat tehdä esikatselukuvan yhdistämisestä tarkempaa ja tehdä kaiverrusasennosta yhdenmukaisen esikatseluasennon kanssa.
Vaihe 1
Varmista oikea tarkennustaso.

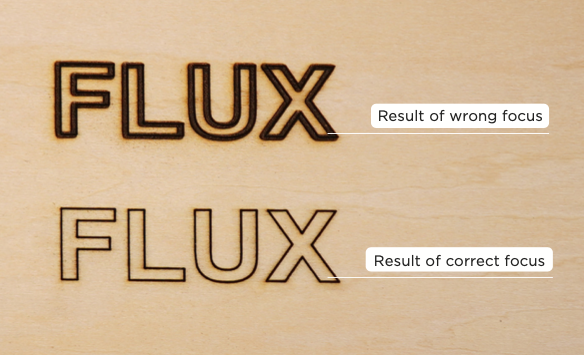

Aina, kun vaihdat eri paksuista materiaalia, sinun on laskettava työtasoa ja tehtävä automaattitarkennus uudelleen varmistaaksesi oikean tarkennuksen. Jos tarkennus on virheellinen, lasersäde on paksumpi kuin lasersäde oikealla polttovälillä.
Paksumpi esine: Kun esine on paksumpi tai kun pyörivää lisäosaa käytetään, kamera voi kaapata esineen sivun, ja vain tarkennustasossa olevat esineet voidaan yhdistää, ja korkeuseron aiheuttama epätarkka tarkennus ja epätarkka yhdistäminen ovat normaaleja. Muista tarkentaa kaiverrusmateriaalin pintaan ja kaiverrusmateriaalin korkeimpaan kohtaan, kun käytät pyörivää lisäosaa.
Vaihe 2
Varmista tarkka kaiverrus kalibroimalla kameran ja kaiverrusasennon.
(Kuljetuksen, optisen reitin kohdistuksen ja tehdasasetusten palauttamisen jne. aiheuttaman iskun ja tärinän jälkeen kaikki on kalibroitava uudelleen.)

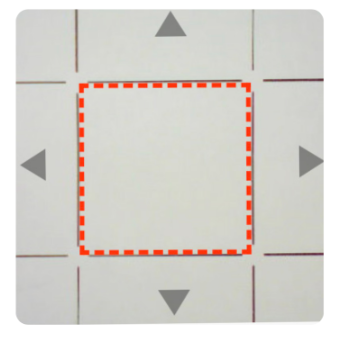

Kalibroinnilla on kaksi tavoitetta:
a. Punaisen neliön on oltava kalibrointi-ikkunan keskellä.
b. Punaisen neliön ulkopuolen on oltava kohdistettu ruudukon keskineliöön.
Vahvista kalibrointitulos: Piirrä neliö kohtaan (X,Y) = (77,5 mm, 77,5 mm) leveydellä W ja korkeudella H 25 mm ja varmista, että neliö on päällekkäin ruudukon keskineliön kanssa.
Jos se ei sovi, tarkenna paperi uudelleen ja kalibroi kamera.
Vaihe 3
Jos tuloksen ja esikatseluasennon välillä on edelleen eroavaisuuksia, kun oikea tarkennustaso ja tarkka kameran kalibrointi on varmistettu, lähetä kuvakaappaus jälleenmyyjällesi ja anna suunnittelutiimin auttaa. 5-1 Ota yhteyttä asiakaspalveluun
