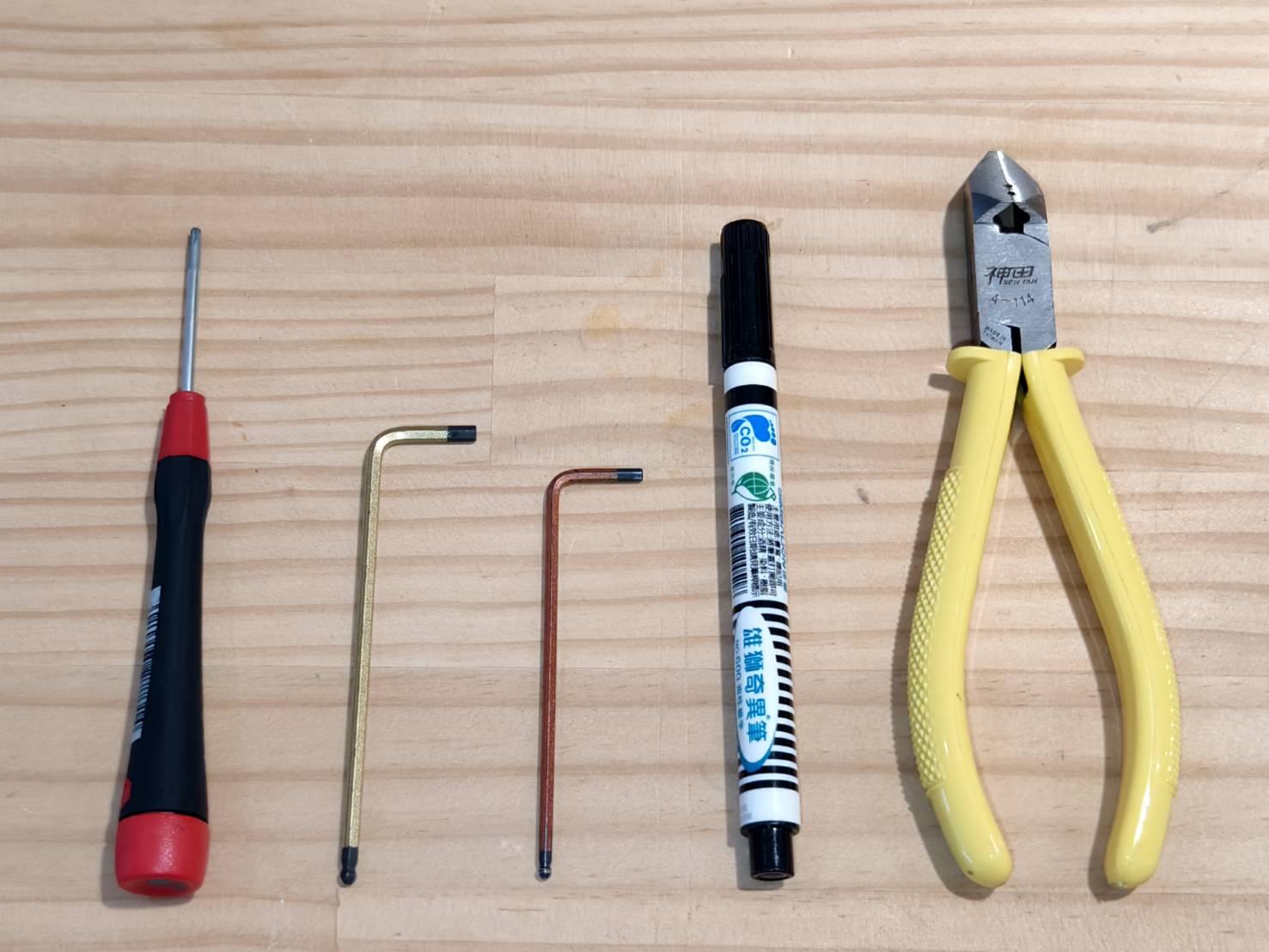

Outils

1	Tournevis Torx T8 Tournevis
2	Clé Allen de 3 mm
3	Clé Allen de 2,5 mm
4	Marqueur
5	Pince coupante diagonale

Étape 1

Retirez le module laser ou d'impression si vous en avez installé un.

Étape 2

Utilisez une clé Allen pour retirer le ressort de tension de la courroie de l'axe X.

Étape 3

En faisant face au panneau de la machine, débranchez le câble du moteur de l'axe X situé sur le côté gauche.

Étape 4

Éteignez la machine, débranchez le cordon d'alimentation, puis retournez la machine.

Étape 5

Marquez le pied en caoutchouc et la vis qui sont proches du port USB.
Le but du marquage est que la vis de ce pied sera plus courte que les autres et doit être replacée au même endroit.

Étape 6

Dévissez ces vis du dessous.
(Vis T8 x 6 pièces et vis hexagonales de 3 mm x 4 pièces)

Étape 7

Retournez la machine et dévissez les vis latérales (vis T8 x 2 pièces)

Étape 8

Marquez les trous de vis des deux côtés avec un stylo.
L'objectif est de vous rappeler que les côtés marqués doivent faire face à la zone de travail lors du remontage.

Étape 9

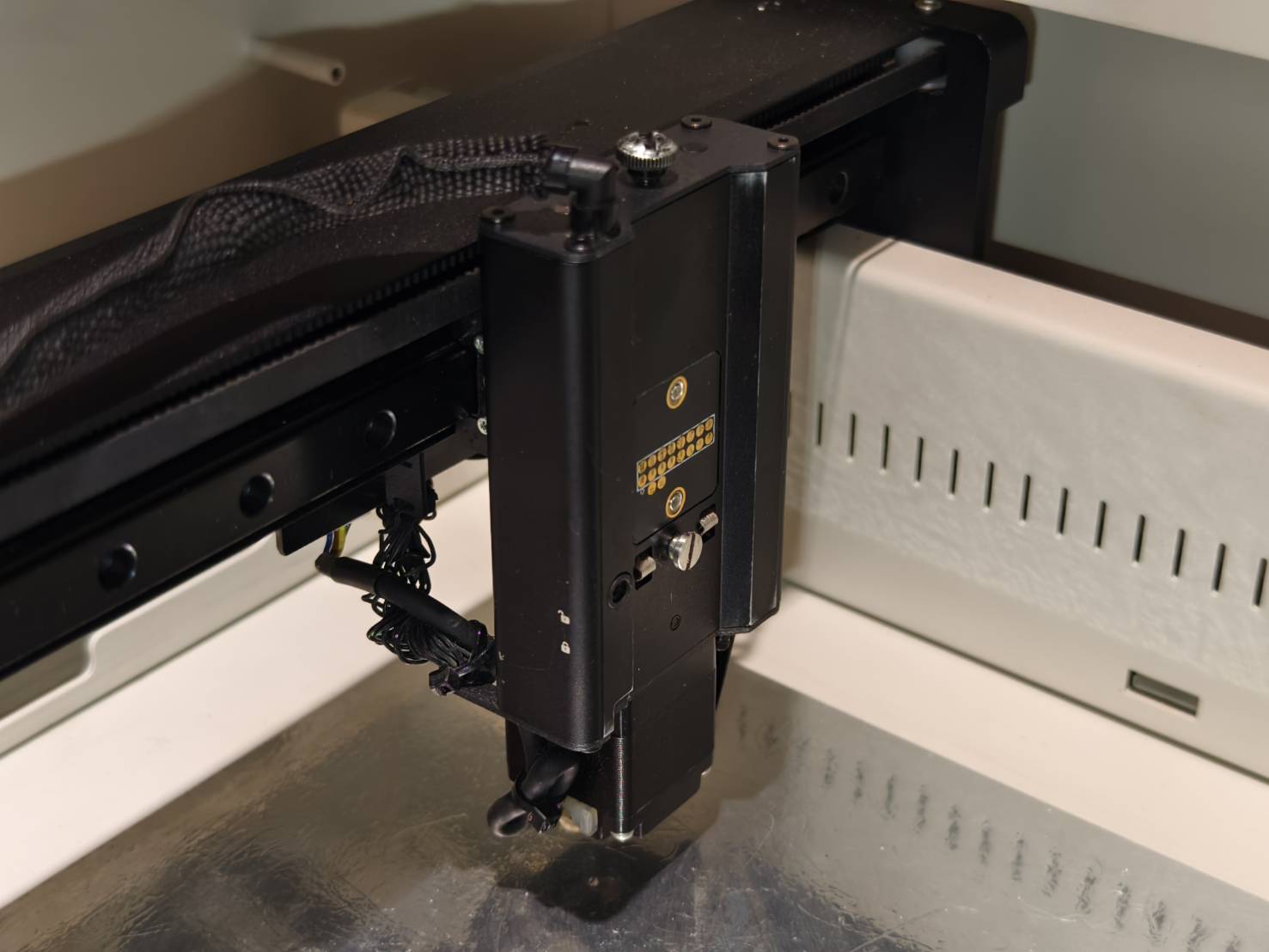

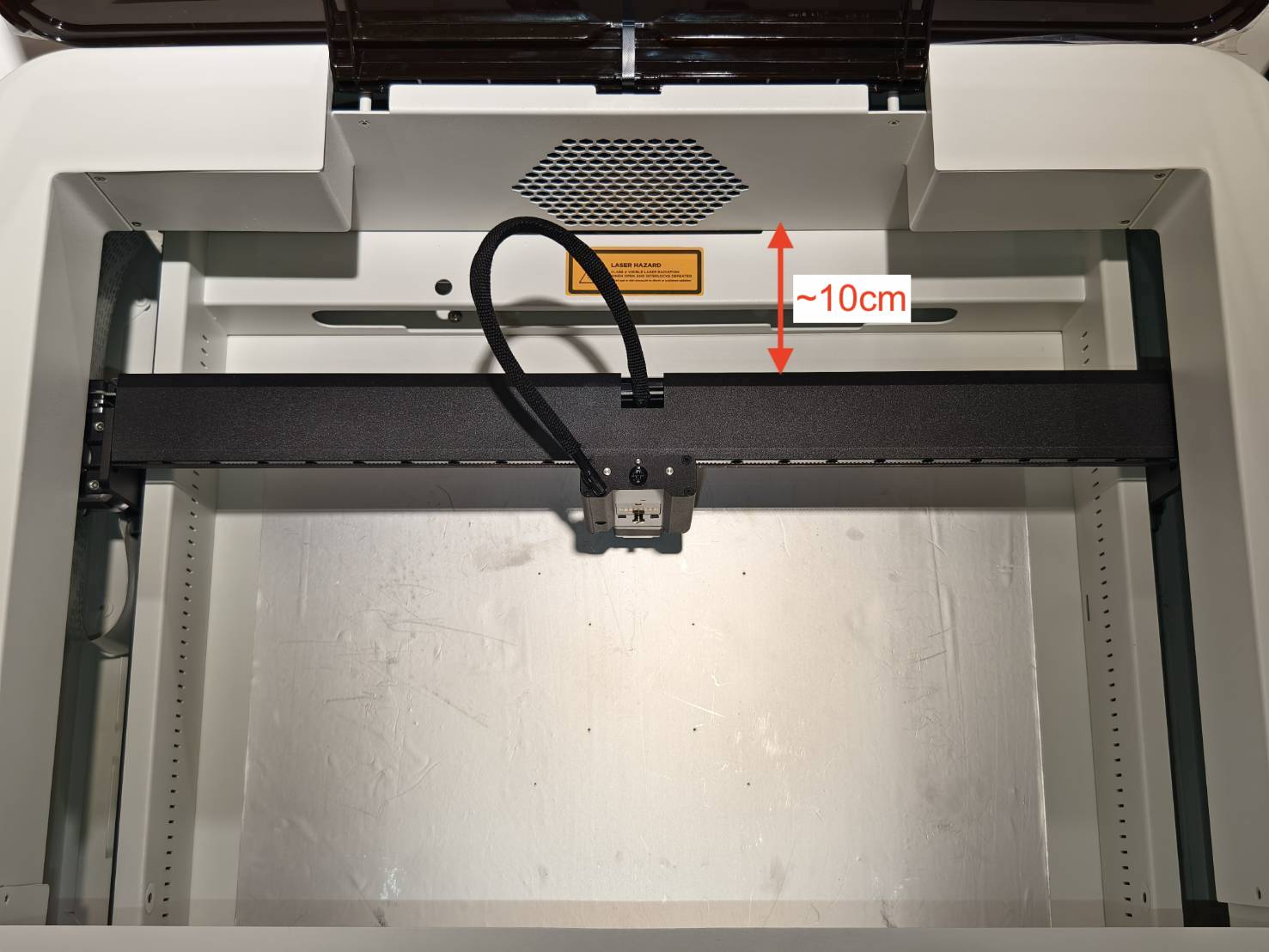

Déplacez le support du module à une position d'environ 10 cm du cadre.
(Le but ici est de ne pas bloquer le portique de l'axe X. S'il est tout à l'arrière, il sera bloqué après le soulèvement et le moteur de l'axe X ne sera pas accessible. S'il est au milieu, le câble à 38 broches de l'axe Y risque d'être endommagé)

Étape 10

Soulevez le cadre supérieur avec les deux mains et placez-le sur les entretoises.
(Veillez à ne pas coincer les fils entre les cadres.)

Exemple de cadre reposant sur les entretoises :

Exemple de vidéo de soulèvement (la vidéo a été tournée à l'intérieur de la machine) :

Étape 11

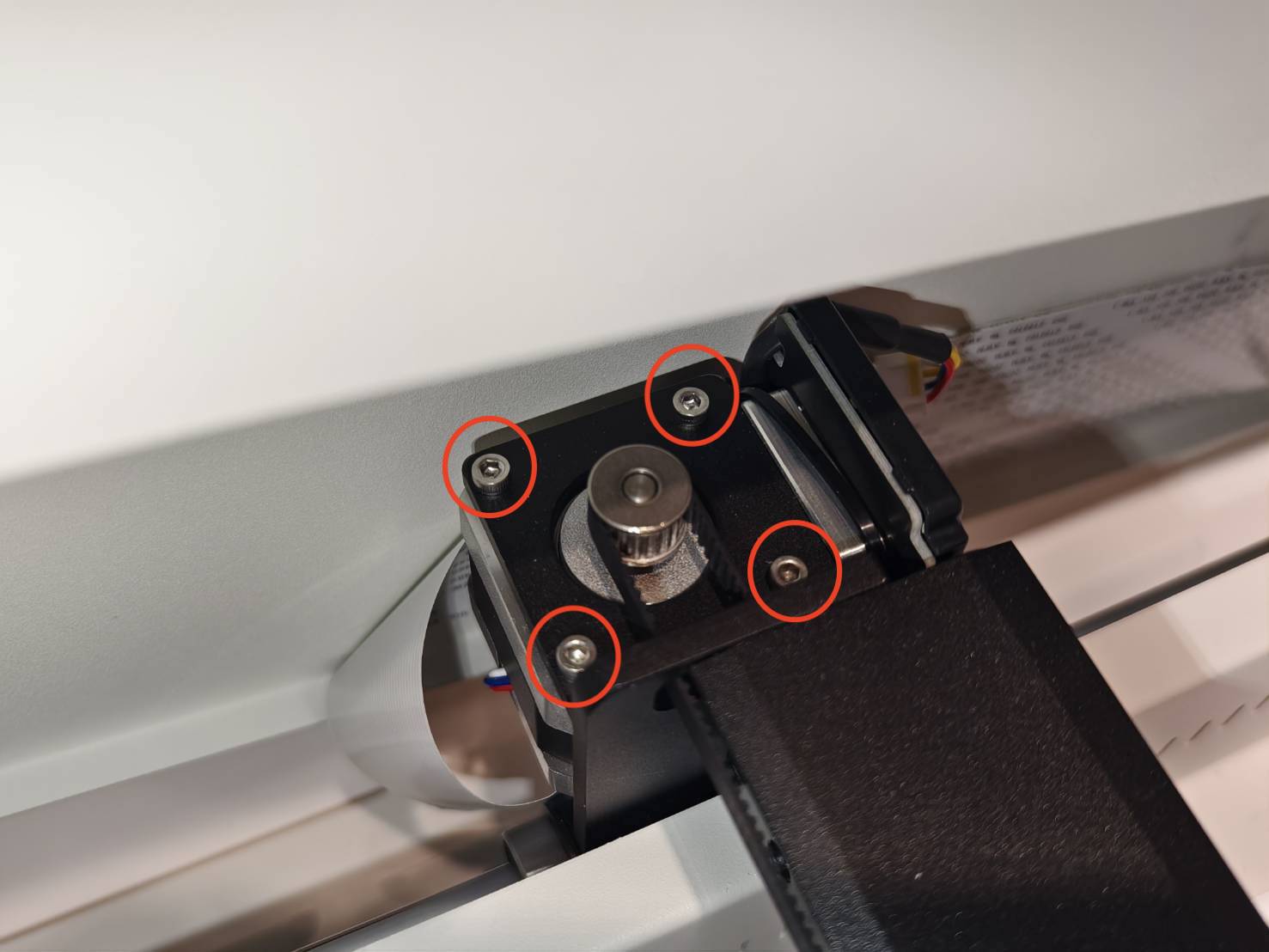

Desserrez le moteur de l'axe X en dévissant ces quatre vis à l'aide d'une clé Allen de 2,5 mm.

Étape 12

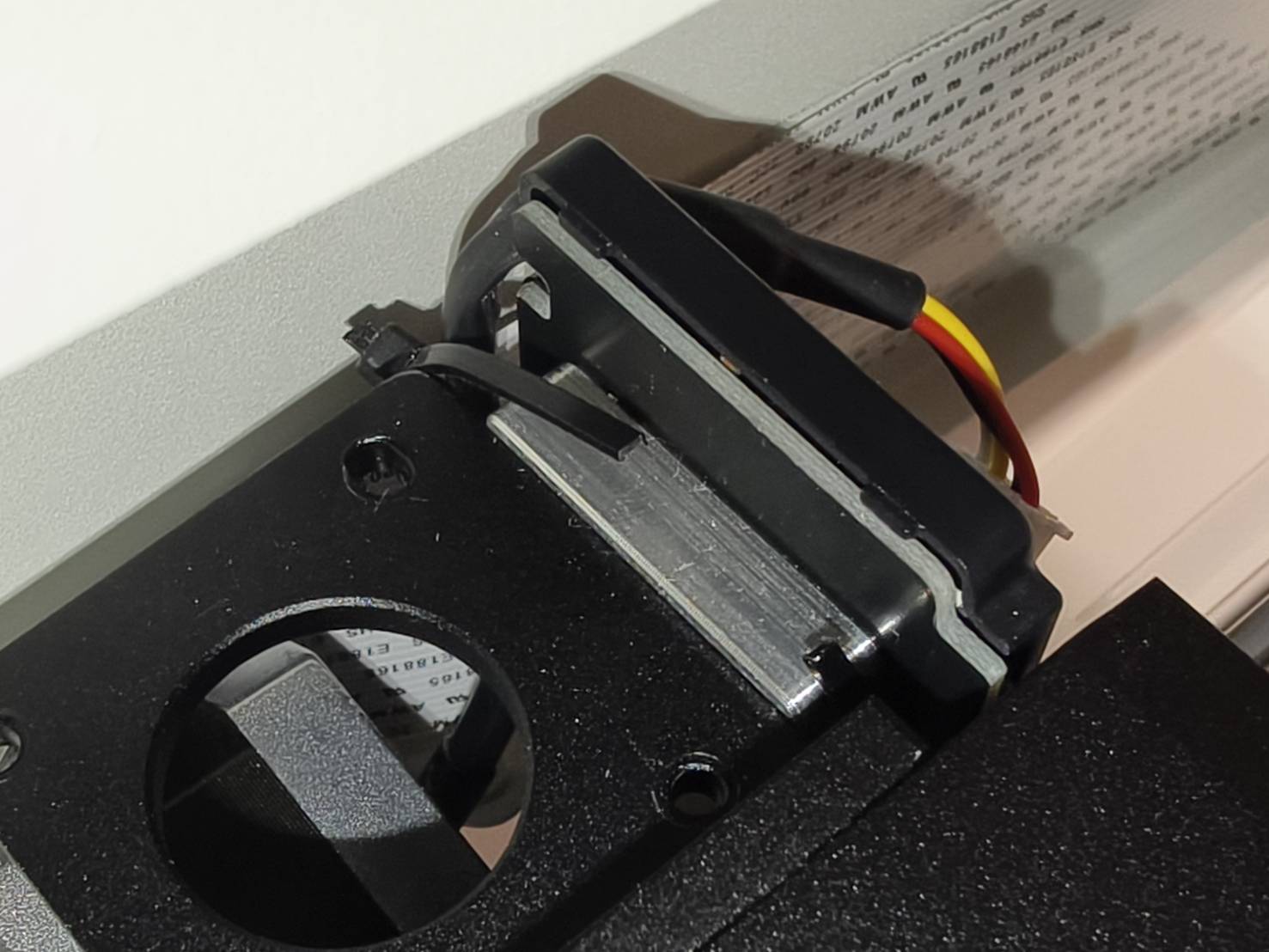

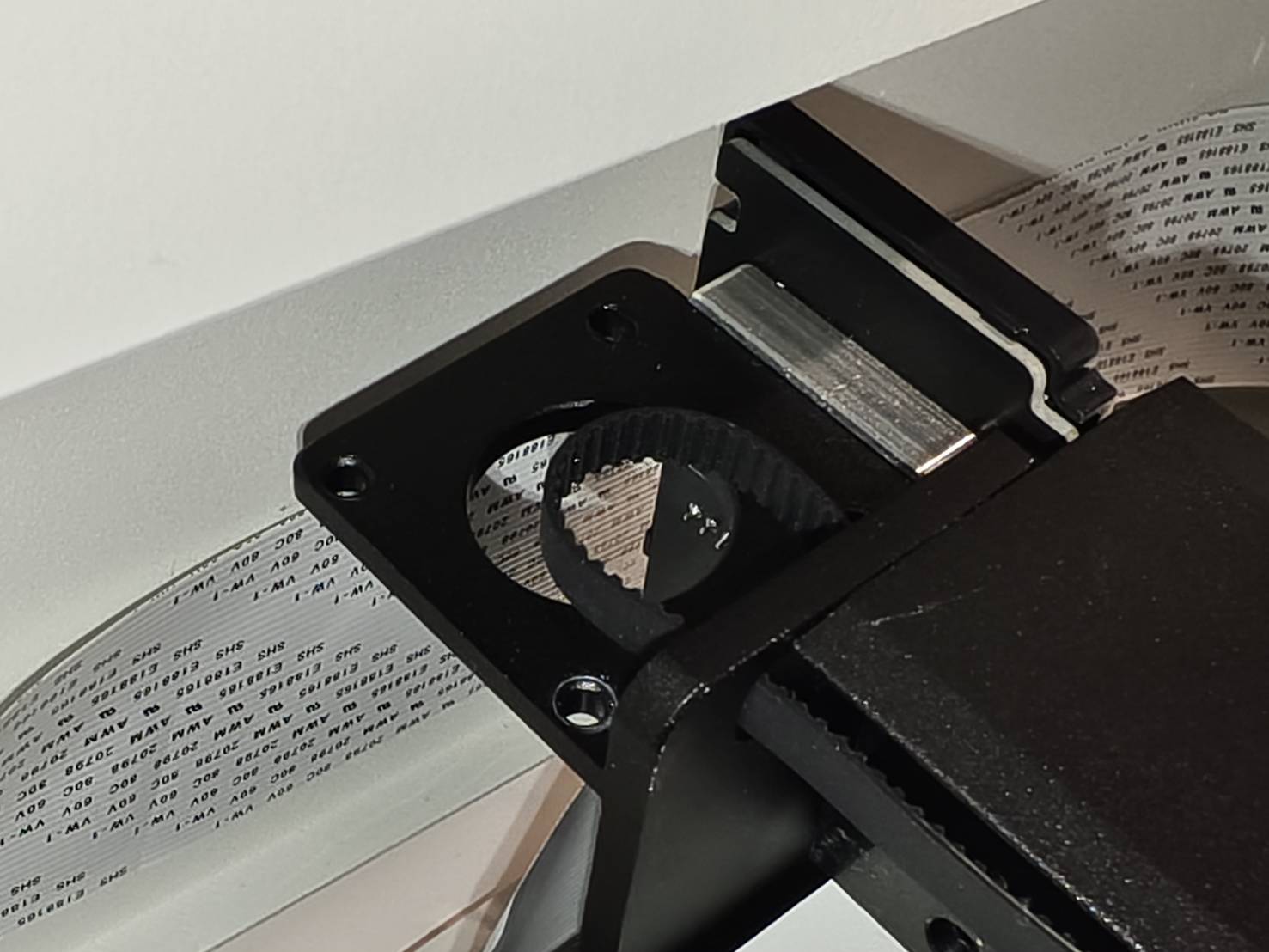

Coupez l'attache-câble pour pouvoir retirer le moteur.

Étape 13

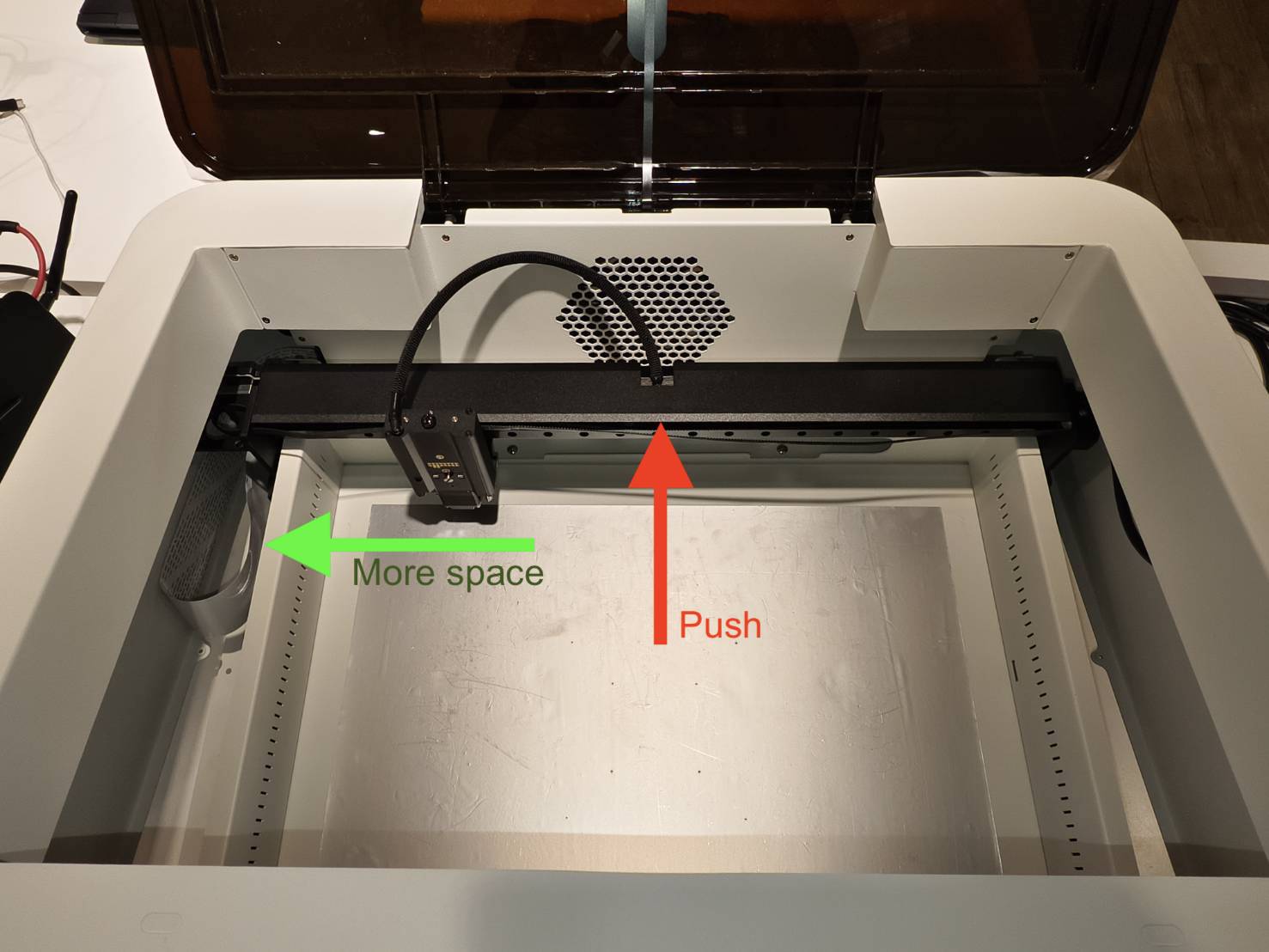

Poussez délicatement l'axe X vers l'arrière. Cela libérera plus d'espace du côté gauche.

Étape 14

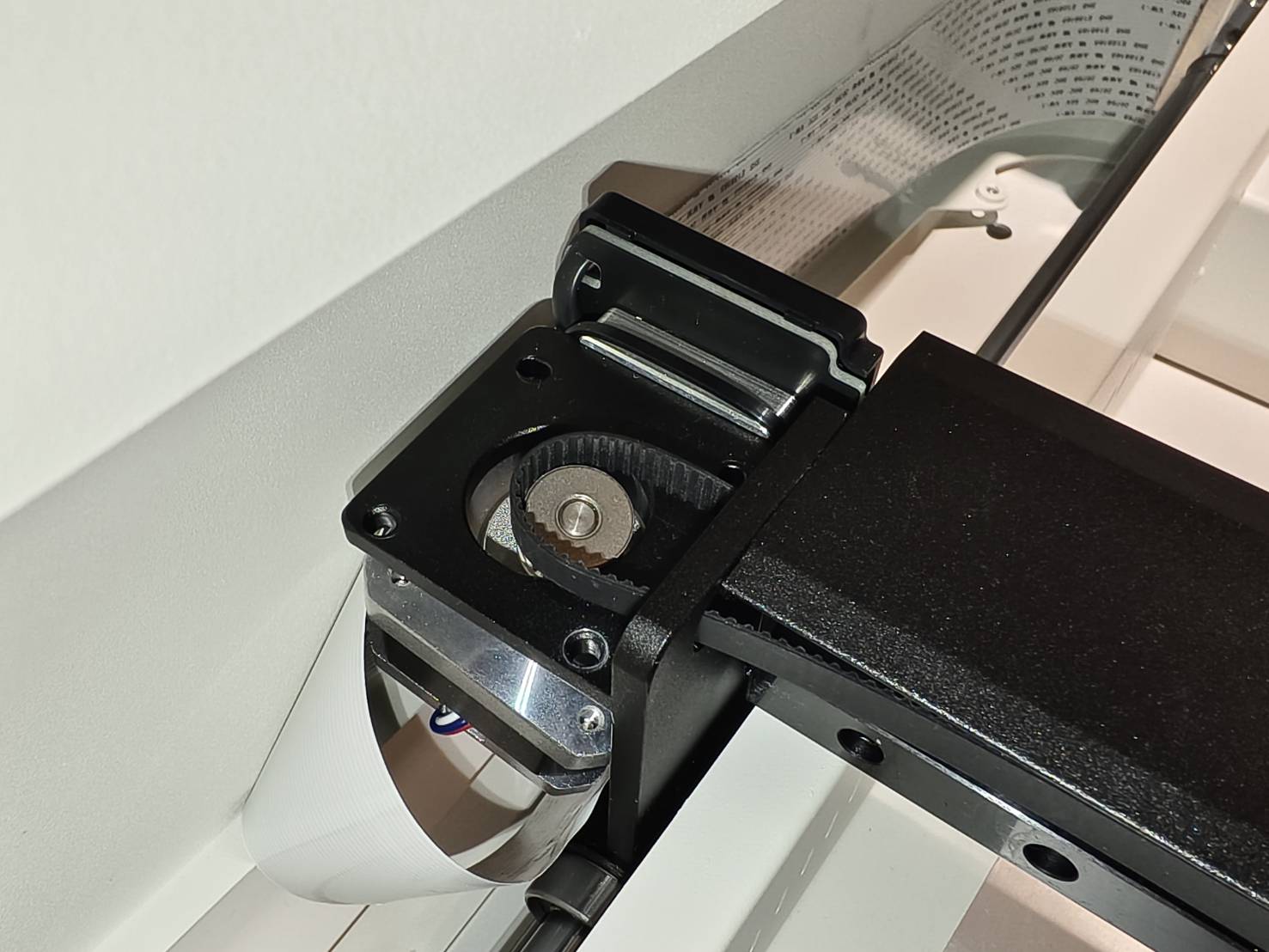

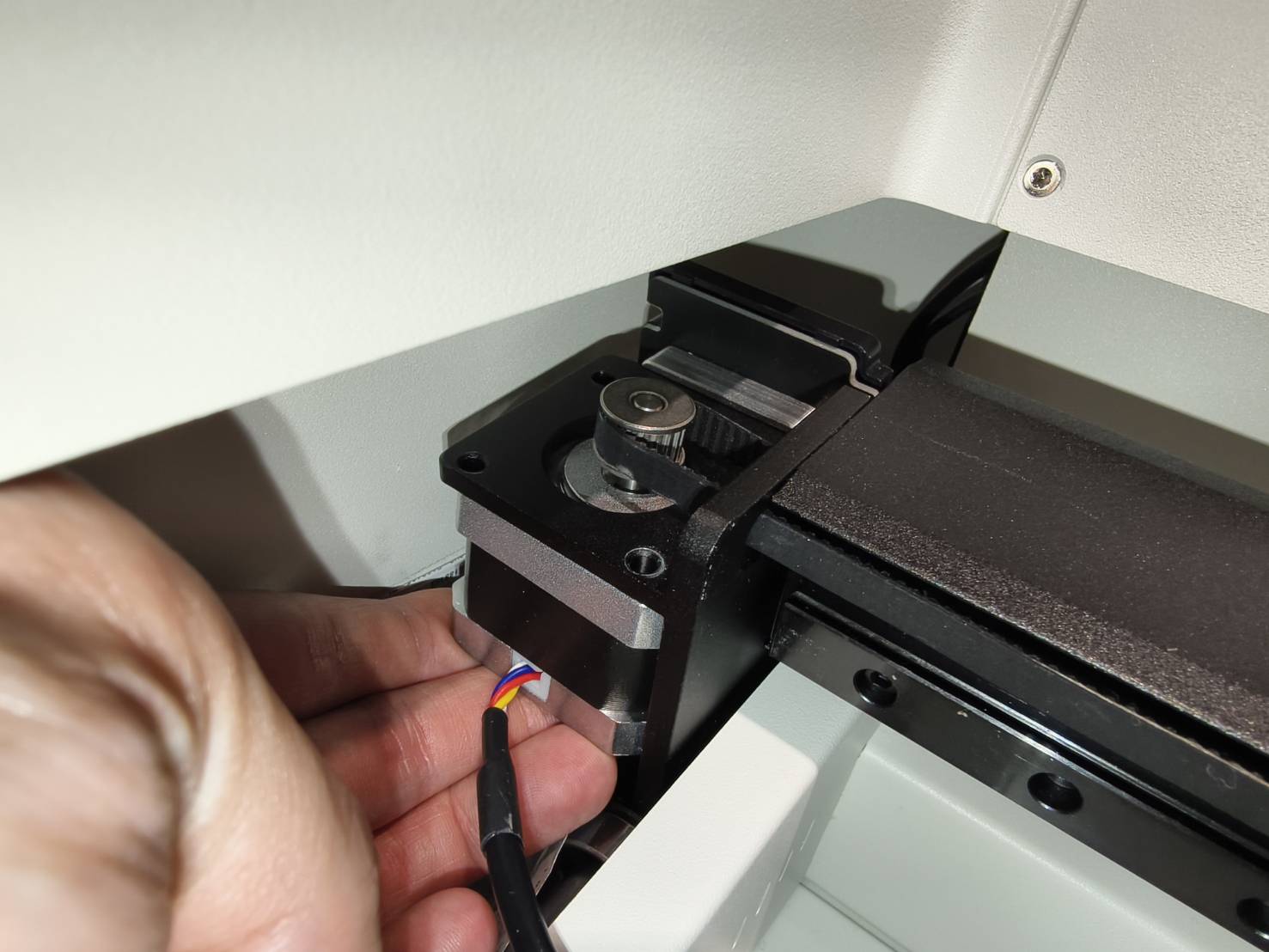

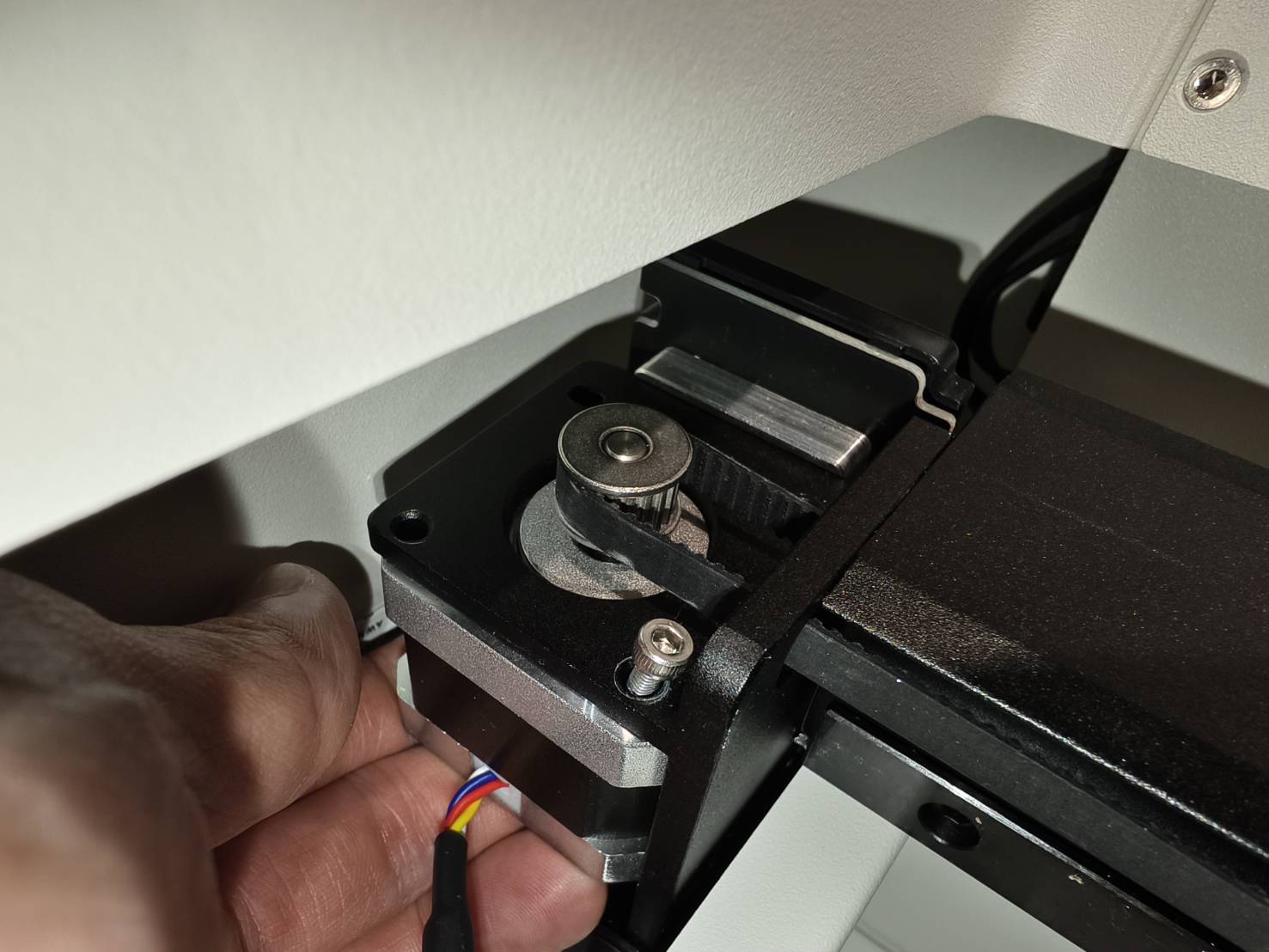

Installez le nouveau moteur de l'axe X en commençant par monter la courroie sur l'engrenage.
Assurez-vous que la courroie est correctement positionnée avant de la monter sur le moteur.

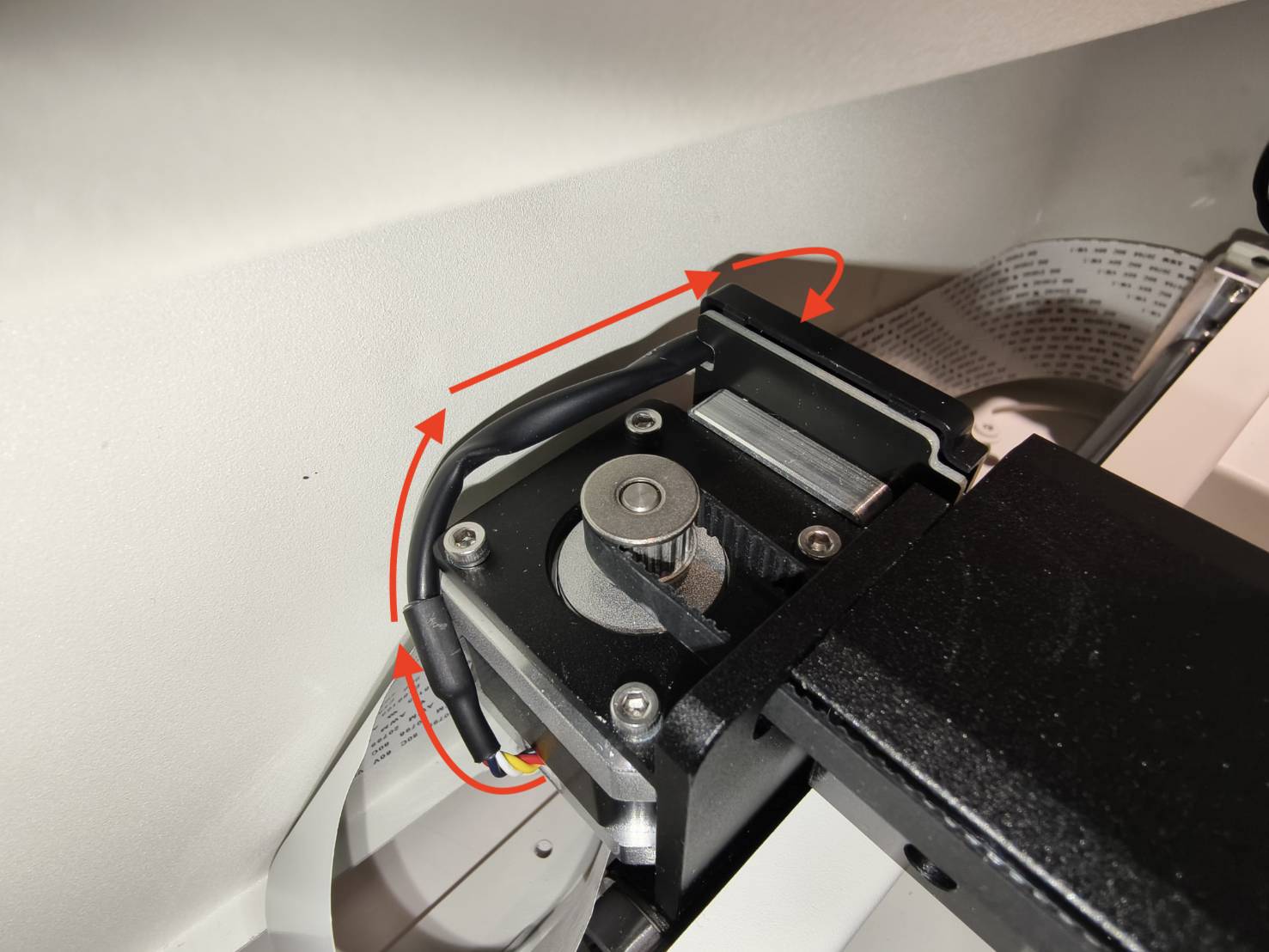

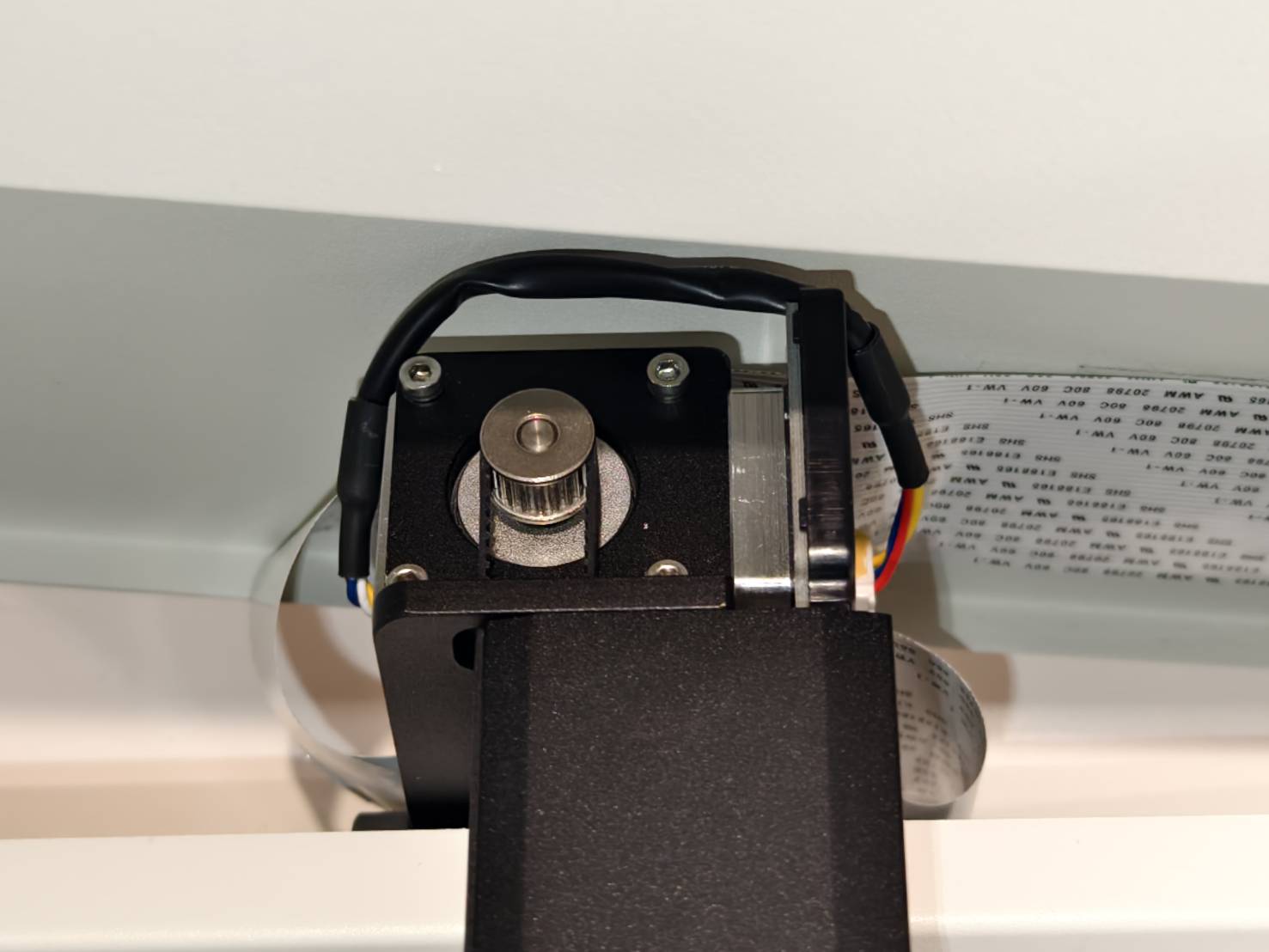

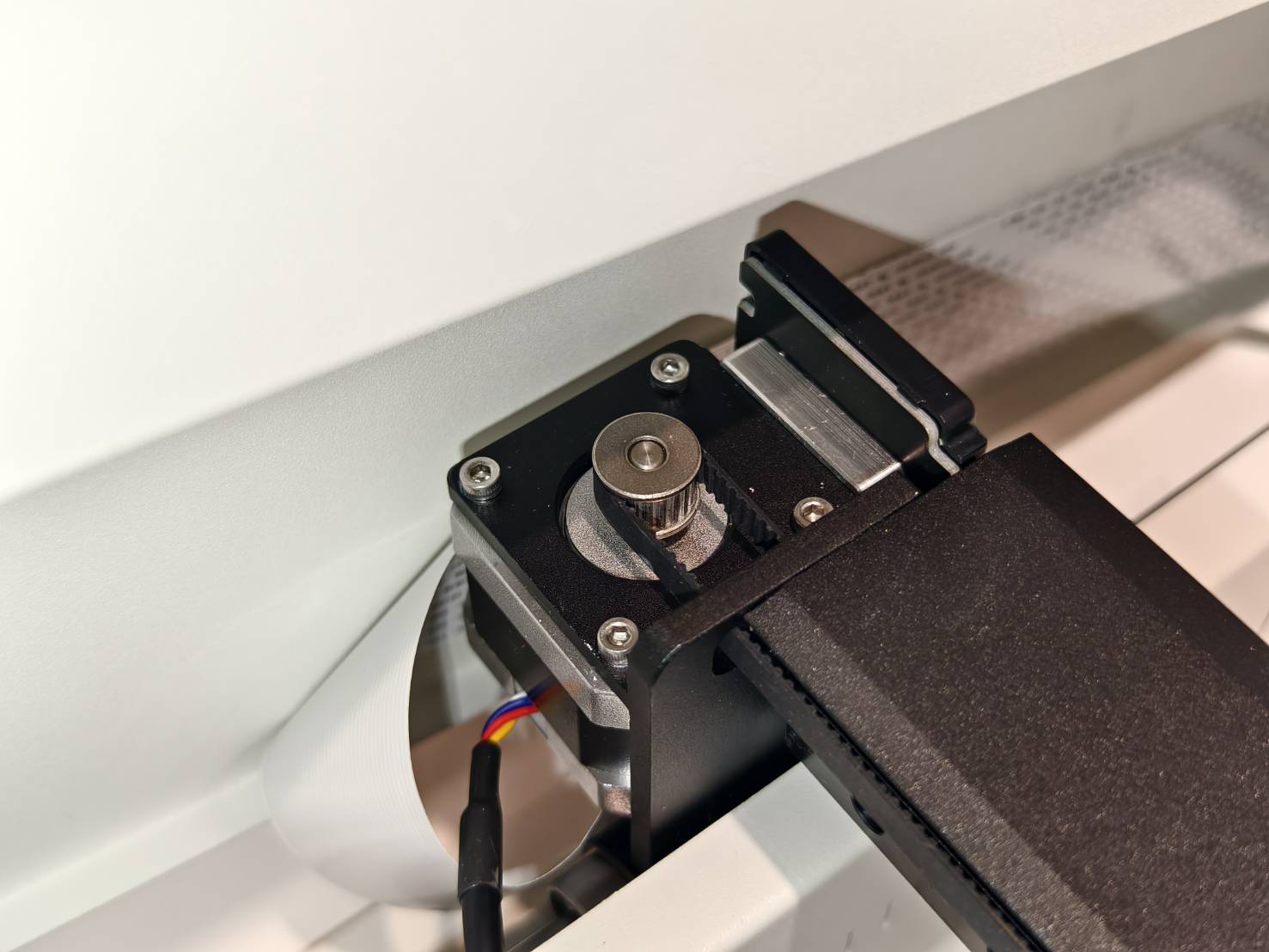

Les fils du moteur doivent être orientés vers l'extérieur, comme illustré sur la photo ci-dessous.

Étape 15

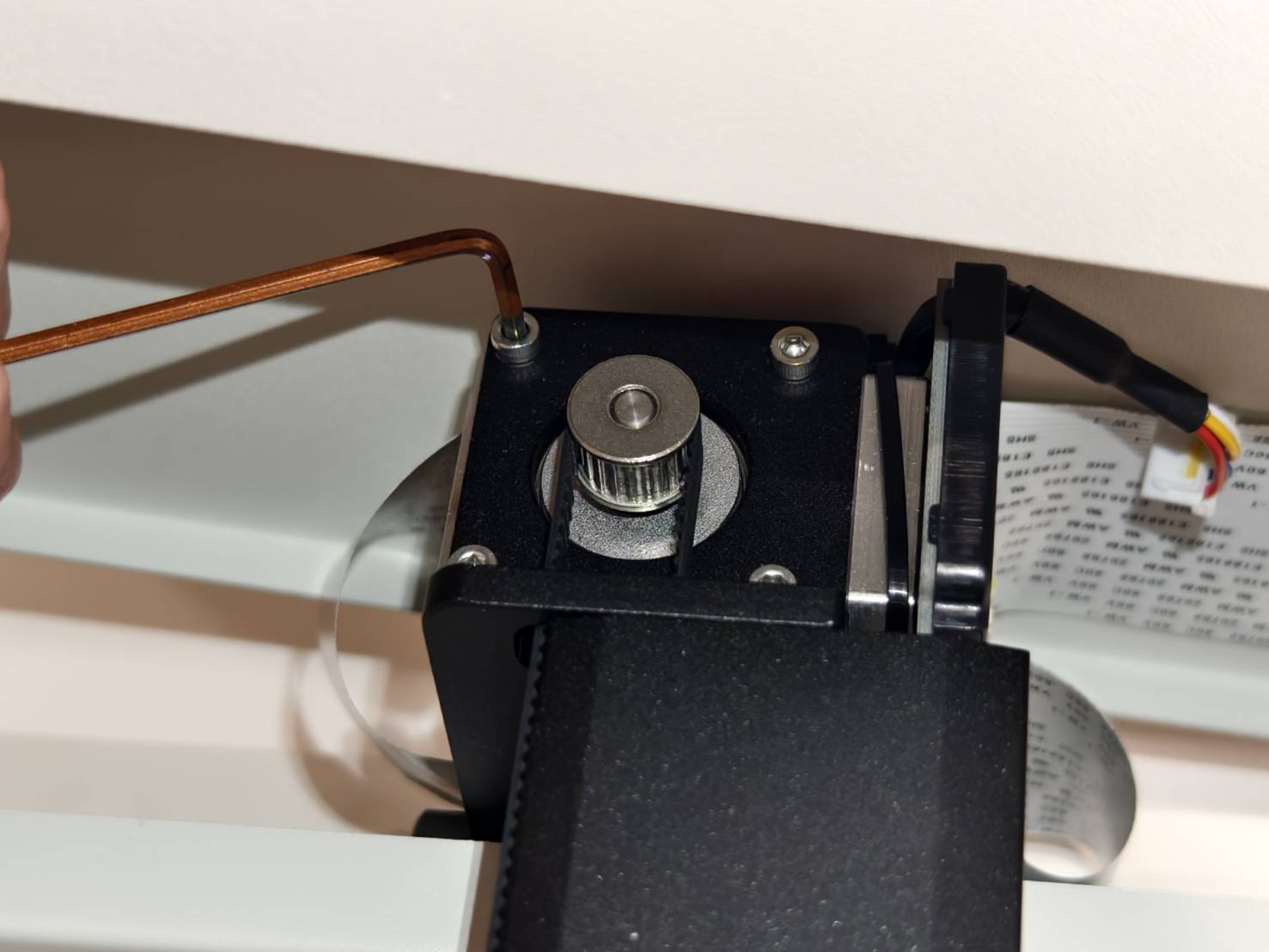

Revissez les quatre vis pour fixer le moteur à l'aide d'une clé Allen de 2,5 mm.

Étape 16

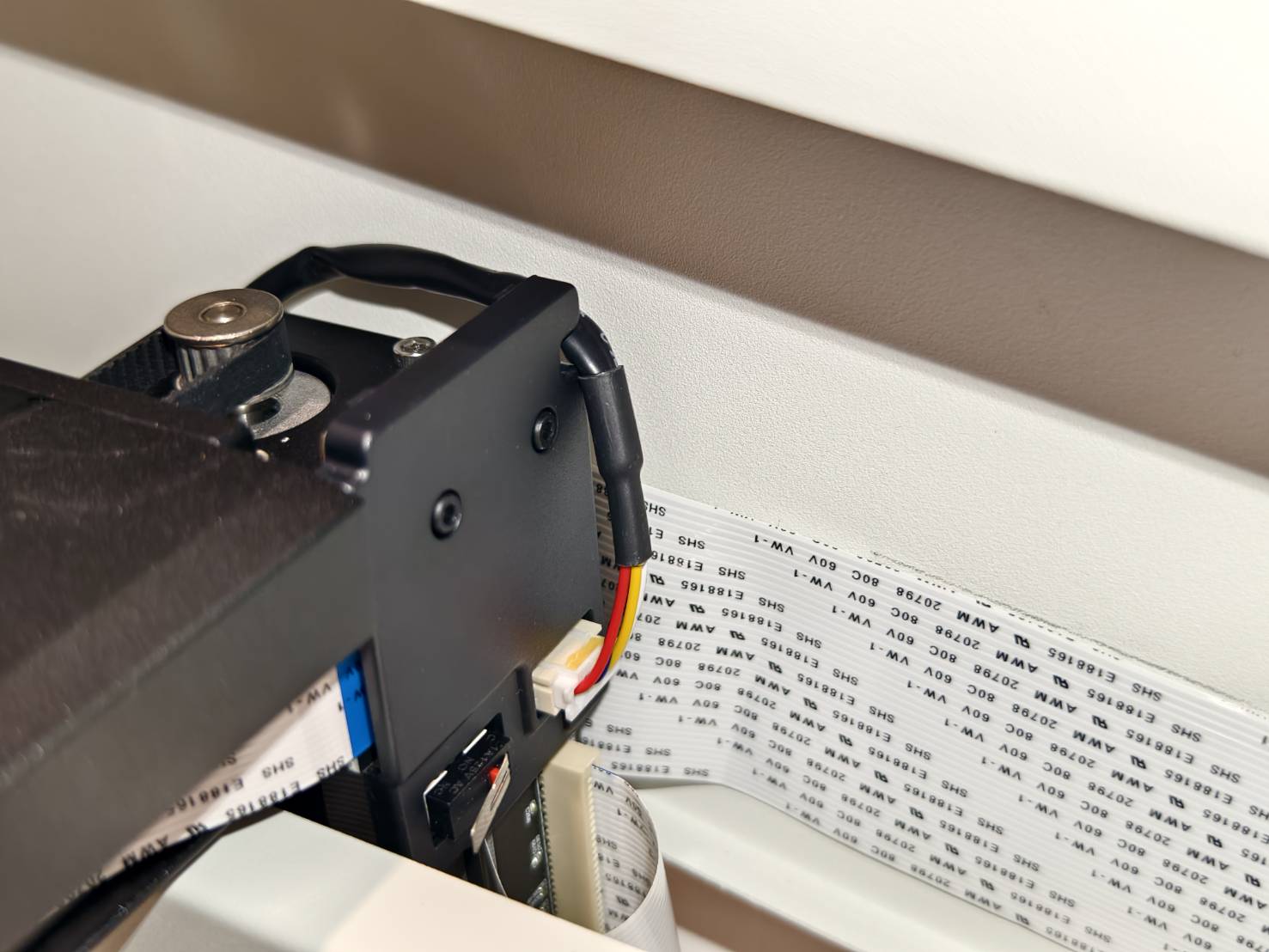

Branchez le câble du moteur sur la carte de contrôle de l'axe X comme indiqué sur les photos ci-dessous.

Étape 17

Remettez le cadre supérieur en place.
Veillez à ce que les trous de vis marqués soient orientés vers la zone de travail.

Remise en place du cadre :

Étape 18

Vissez les vis latérales.

Étape 19

Retournez la machine. Vissez toutes les vis sur la face inférieure.
Veuillez noter que le pied et la vis marqués devront être positionnés à proximité des ports USB.

Suggestion :
Il est préférable de ne pas serrer complètement les vis au début, car certaines pourraient être mal alignées et difficiles à insérer. Il est donc recommandé de serrer toutes les vis une fois qu'elles sont toutes en place.

Étape 20

Retournez la machine. Déplacez le support du module pour vérifier s'il peut bouger librement.

Si le support peut être déplacé sans problème, veuillez passer à l' Étape 22.

Si le support est bloqué ou ne peut pas être complètement poussé vers le ventilateur, veuillez passer à l' Étape 21.

Étape 21

Essayez de desserrer la vis du pied en caoutchouc proche des ports USB et tentez de déplacer à nouveau le support du module.

Étape 22

Réinstallez le ressort sur la courroie de l'axe X.
