Ador - Remplacement du câble plat à 30 broches de l'axe X

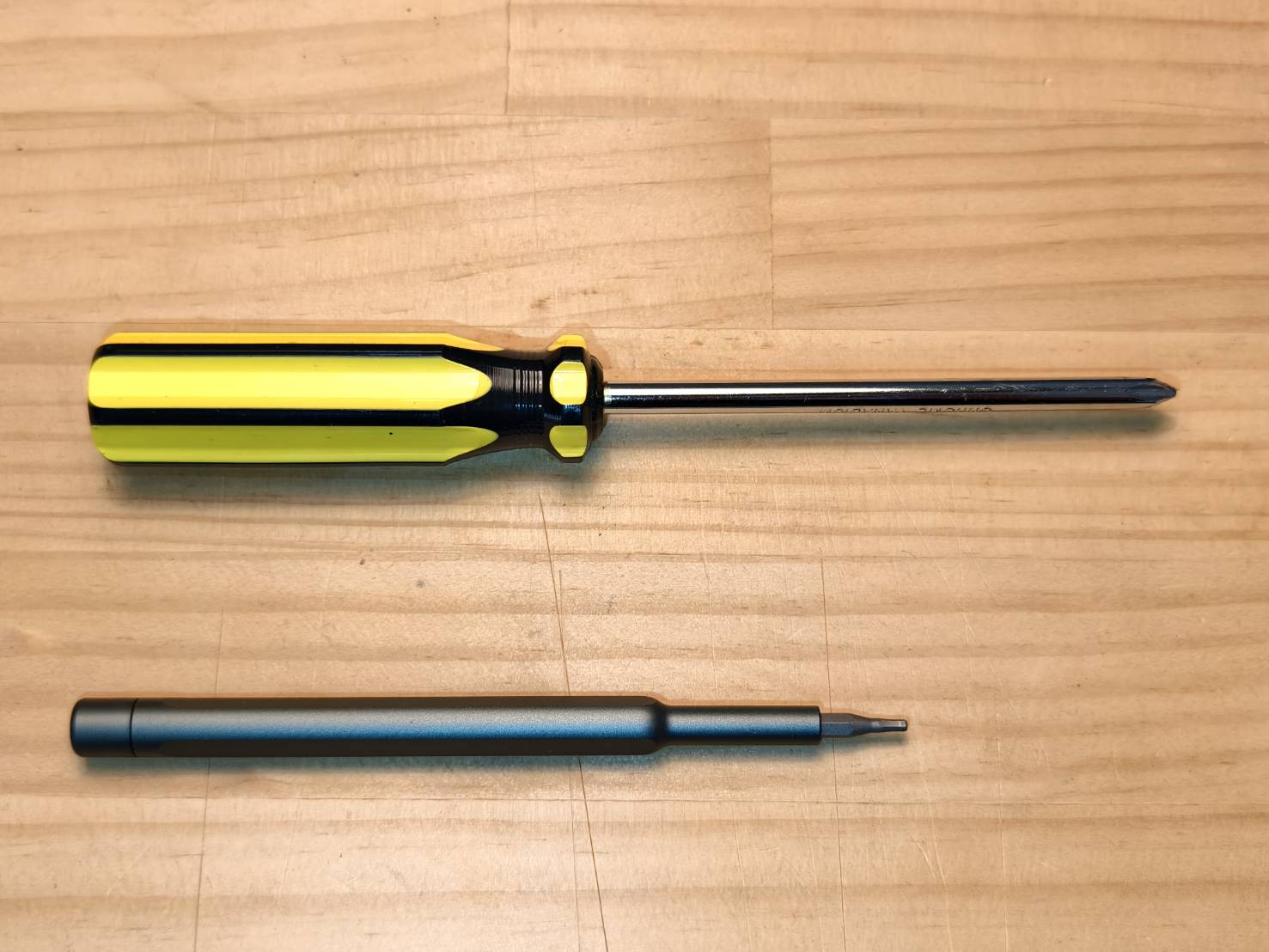

Outils :

• Tournevis cruciforme
• Clé hexagonale de 2 mm (l'utilisation d'une clé Allen n'est PAS recommandée)

Étape 1

Éteignez la machine et retirez le film de protection noir en mylar.

Étape 2

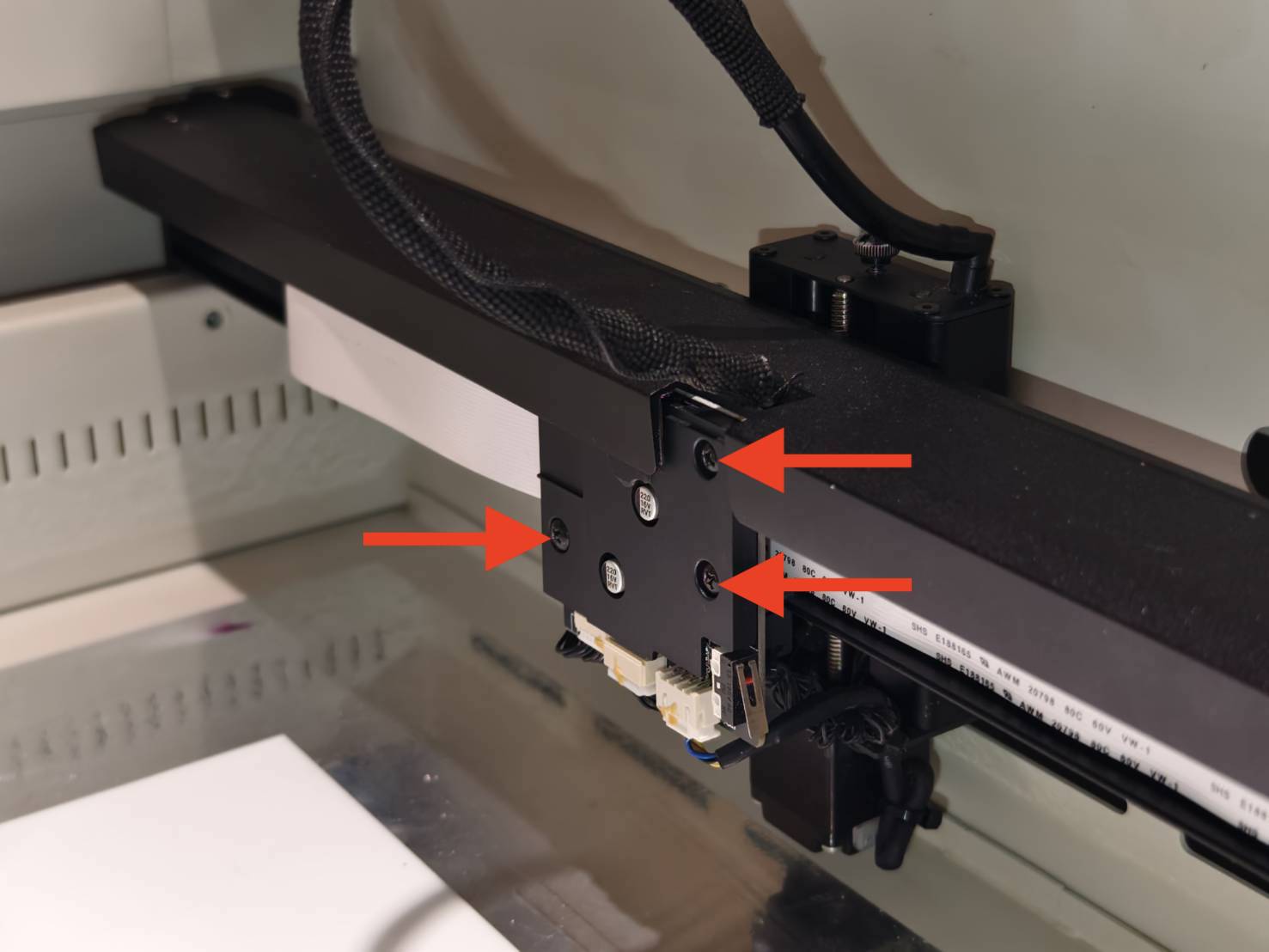

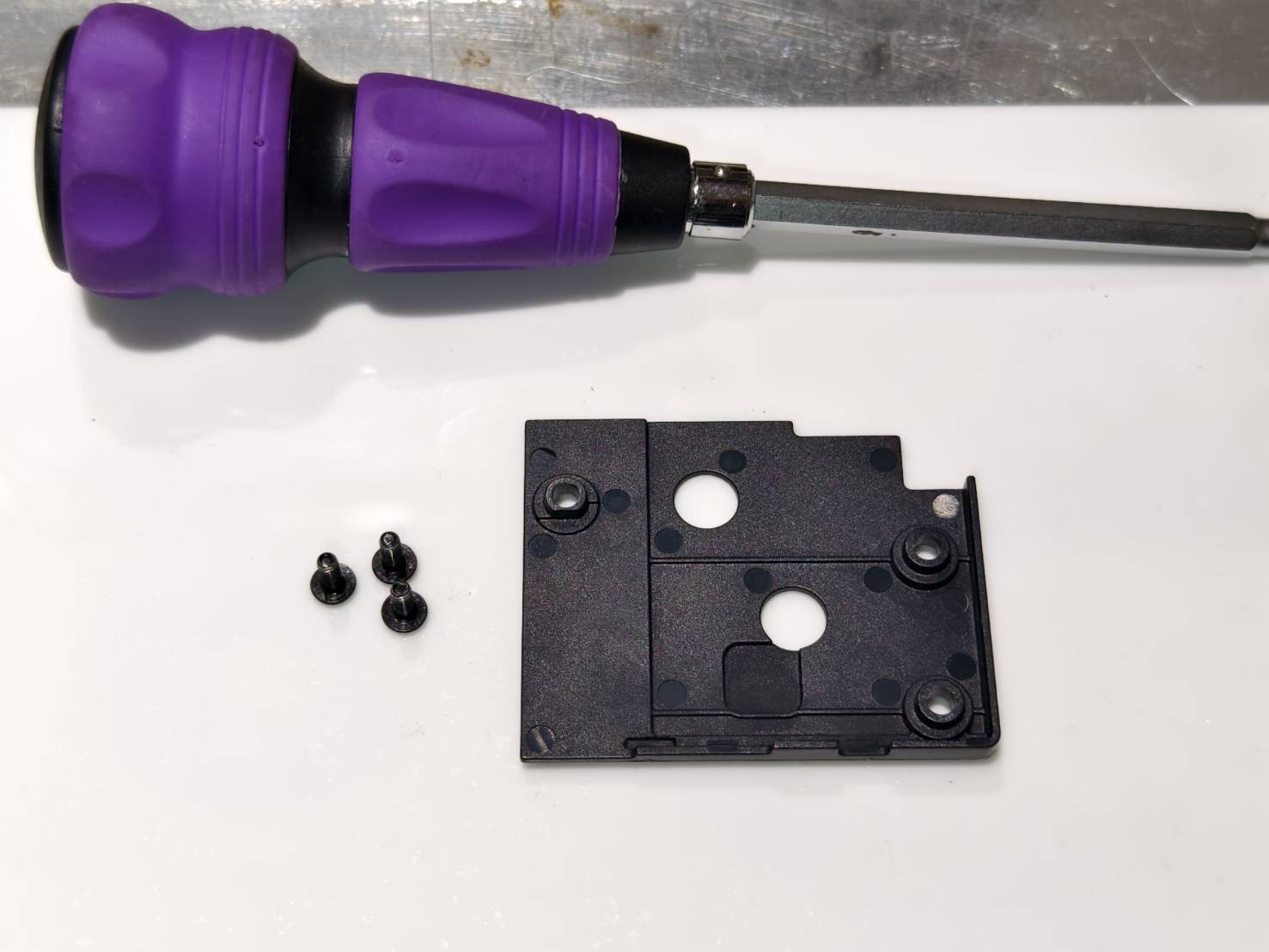

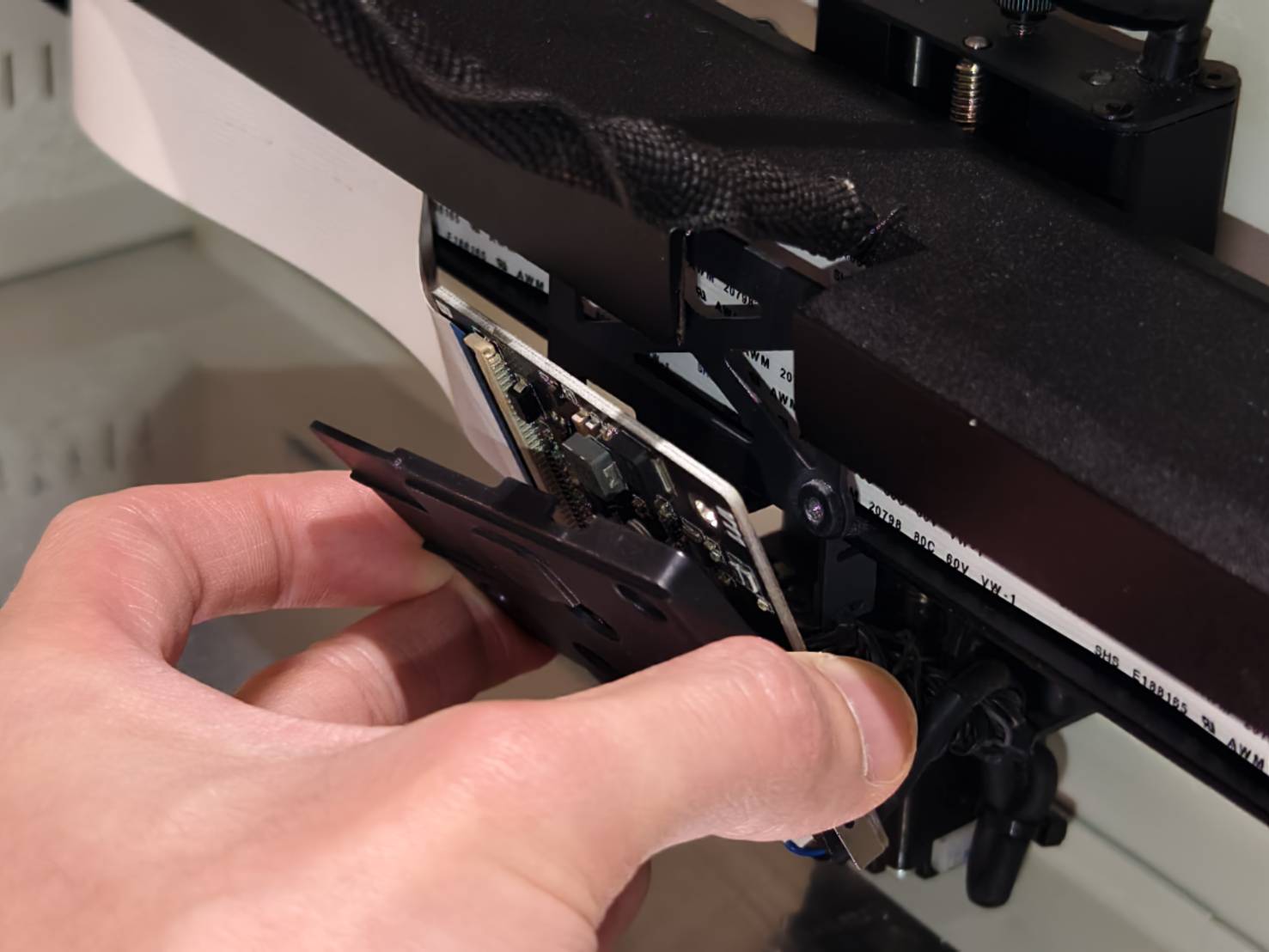

À l'arrière du support du module, retirez les trois vis et le couvercle de la carte de l'axe Z.
Pour voir la vis supérieure, déplacez la tête vers l'ouverture de la tôle.

Étape 3

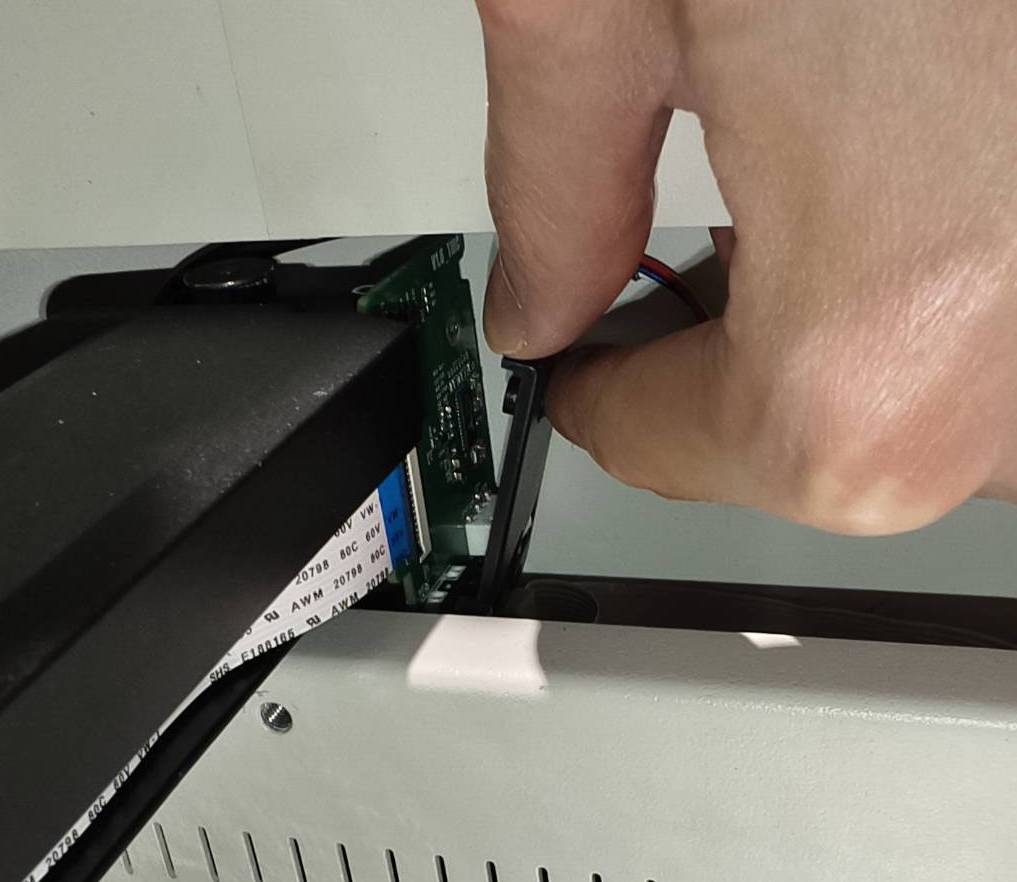

Ouvrez le clip du câble et débranchez-le de la carte de l'axe Z.
Il n'est pas nécessaire de retirer le ruban adhésif restant.

Étape 4

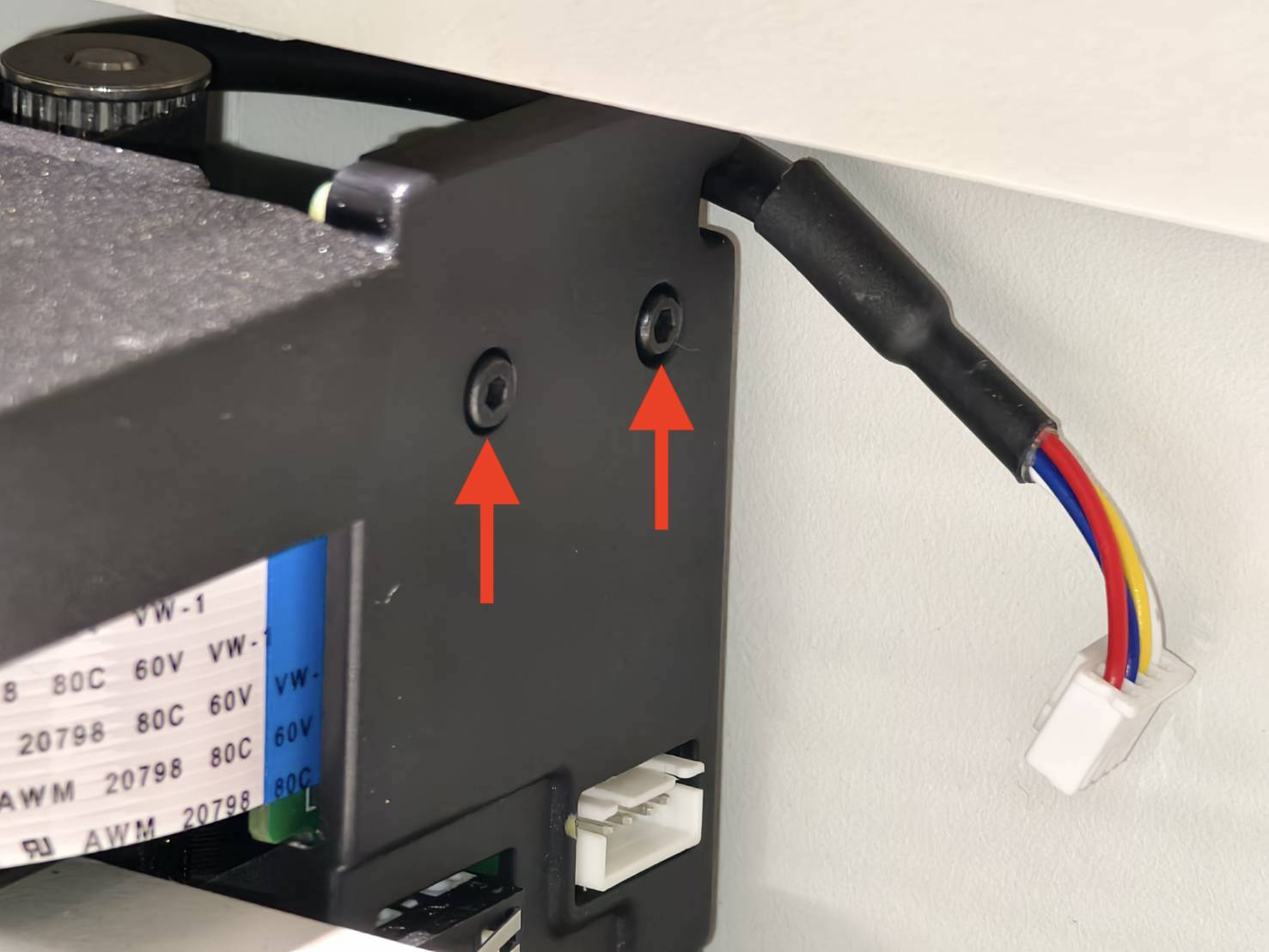

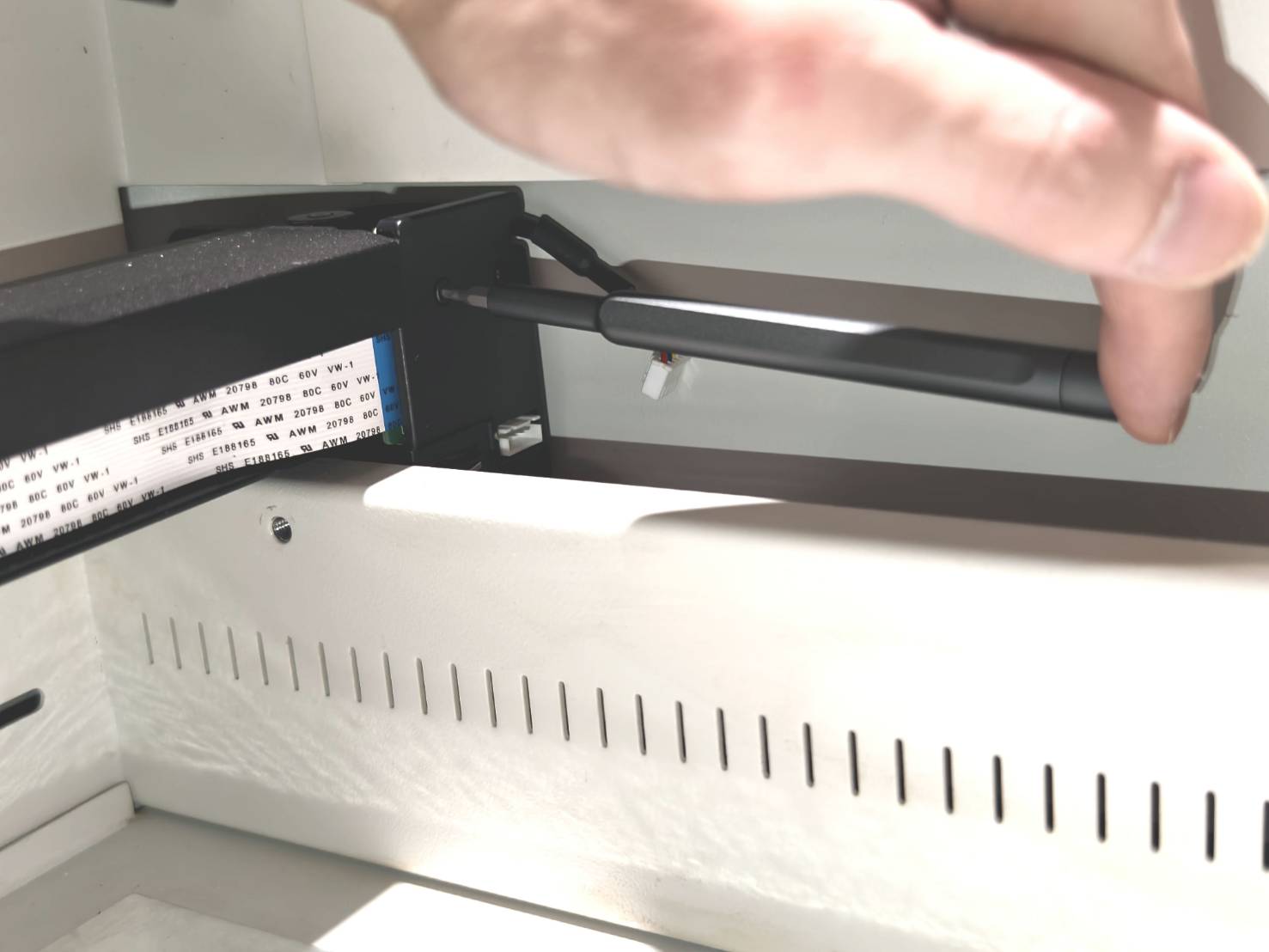

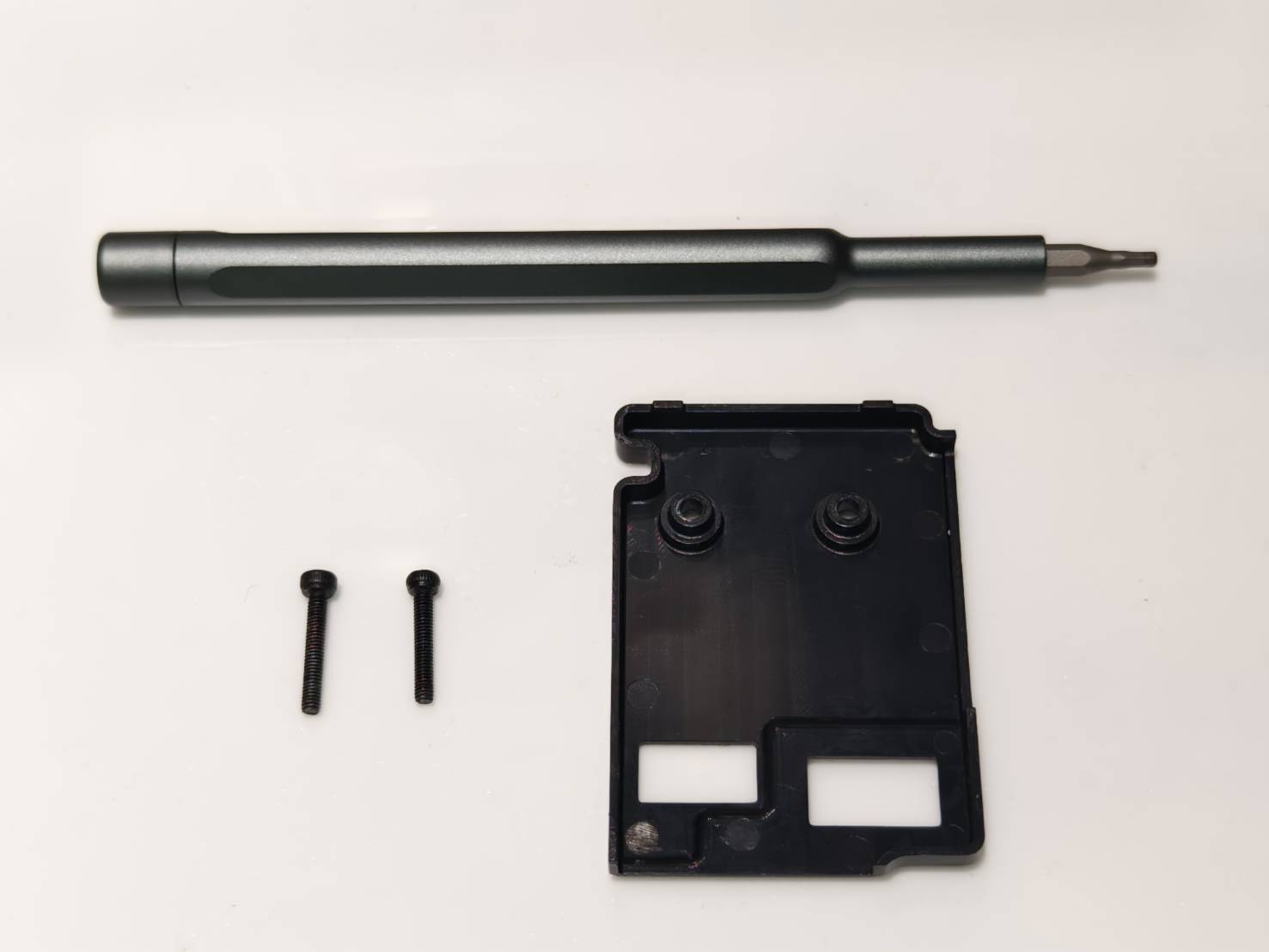

Face au panneau de la machine, sur le côté gauche, débranchez le câble du moteur de l'axe X, retirez les deux vis hexagonales de 2 mm et enlevez le couvercle de la carte de l'axe X.
(Un tournevis hexagonal long et fin est recommandé pour avoir plus d'espace de manœuvre.)

Étape 5

Ouvrez le clip du câble et débranchez-le de la carte de l'axe X.

Étape 6

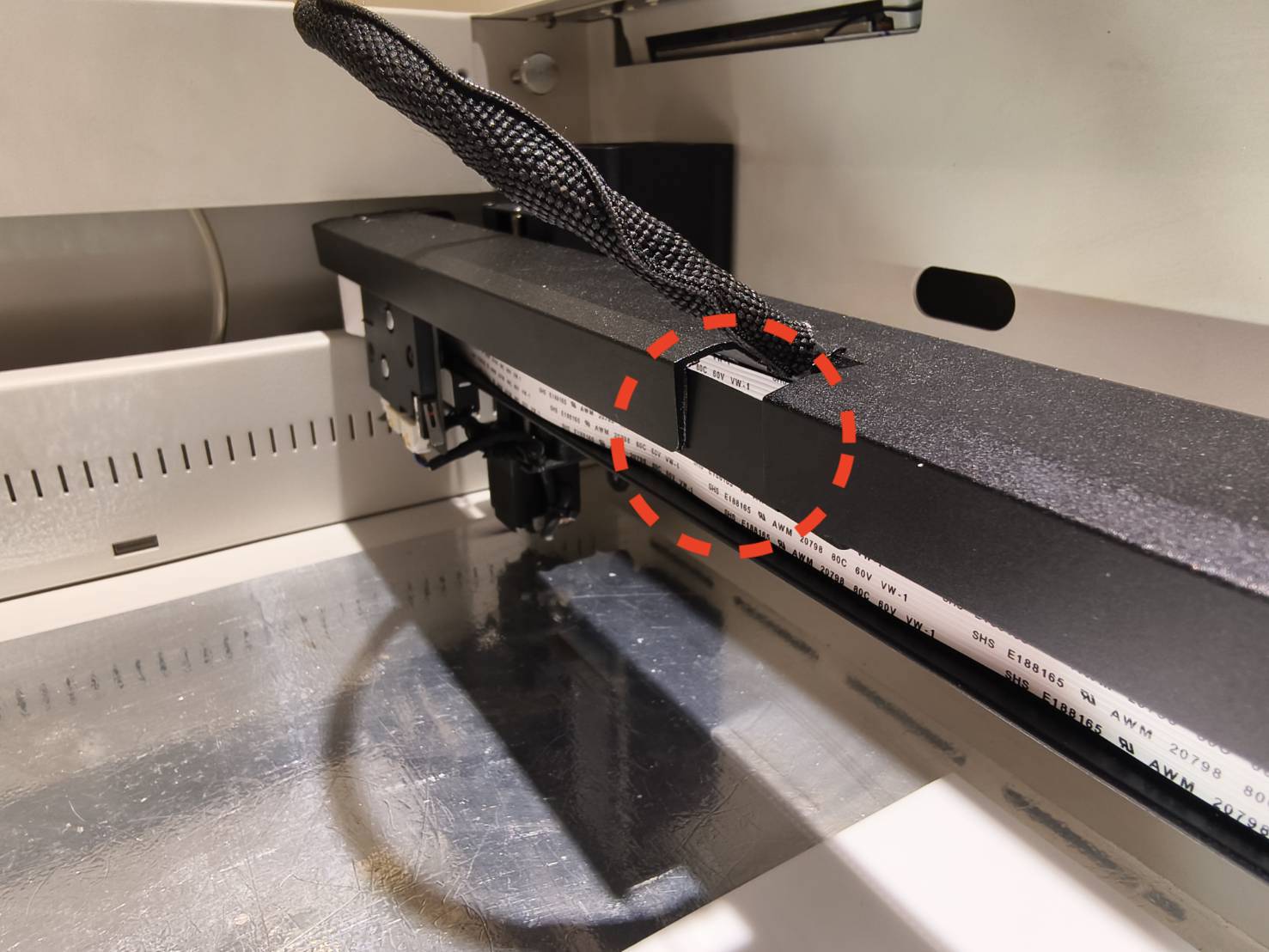

Retirez le câble à 30 broches.
Comme il y a du ruban adhésif double face derrière le câble, des résidus pourraient rester si vous l'arrachez directement. Il est recommandé de le tirer par le bas pour le retirer.

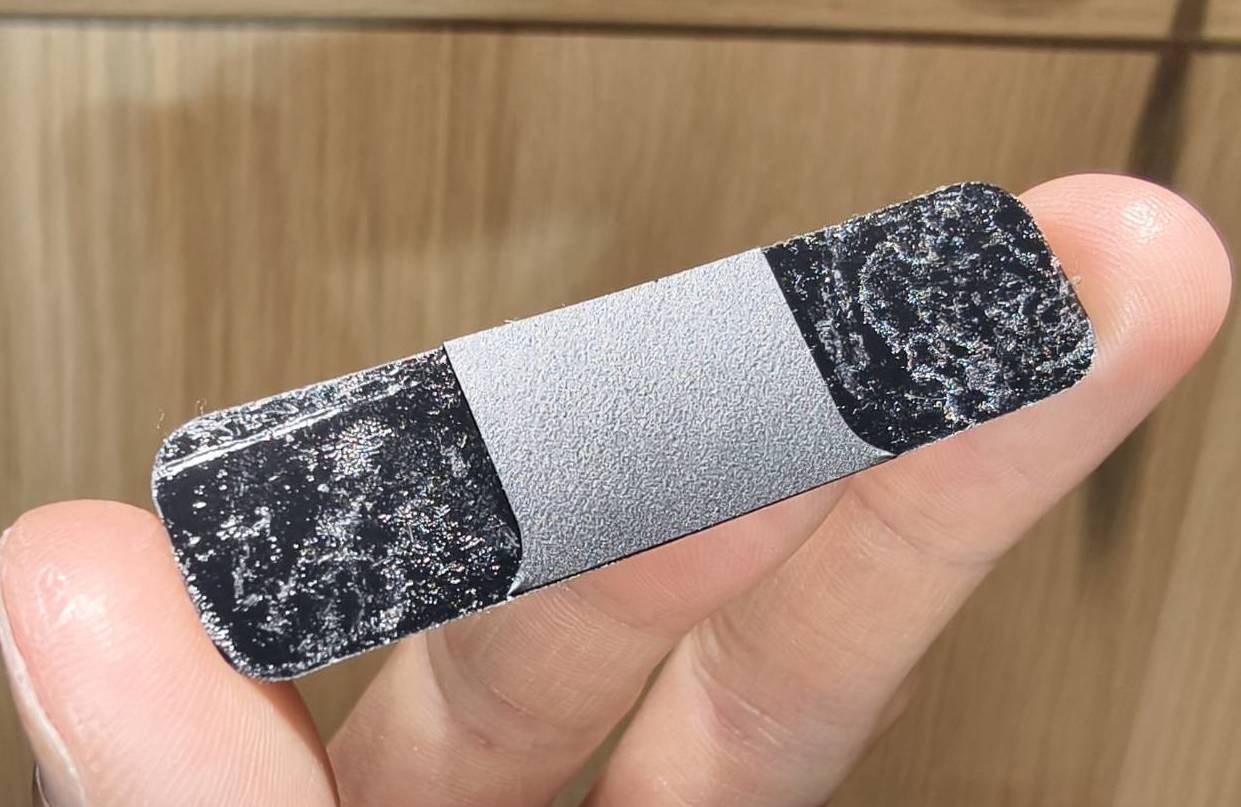

S'il reste des résidus après le retrait, la partie en mousse noire doit être enlevée. La partie de colle blanche peut être laissée. Il est recommandé de visionner la vidéo une fois avant de procéder au retrait.

Étape 7

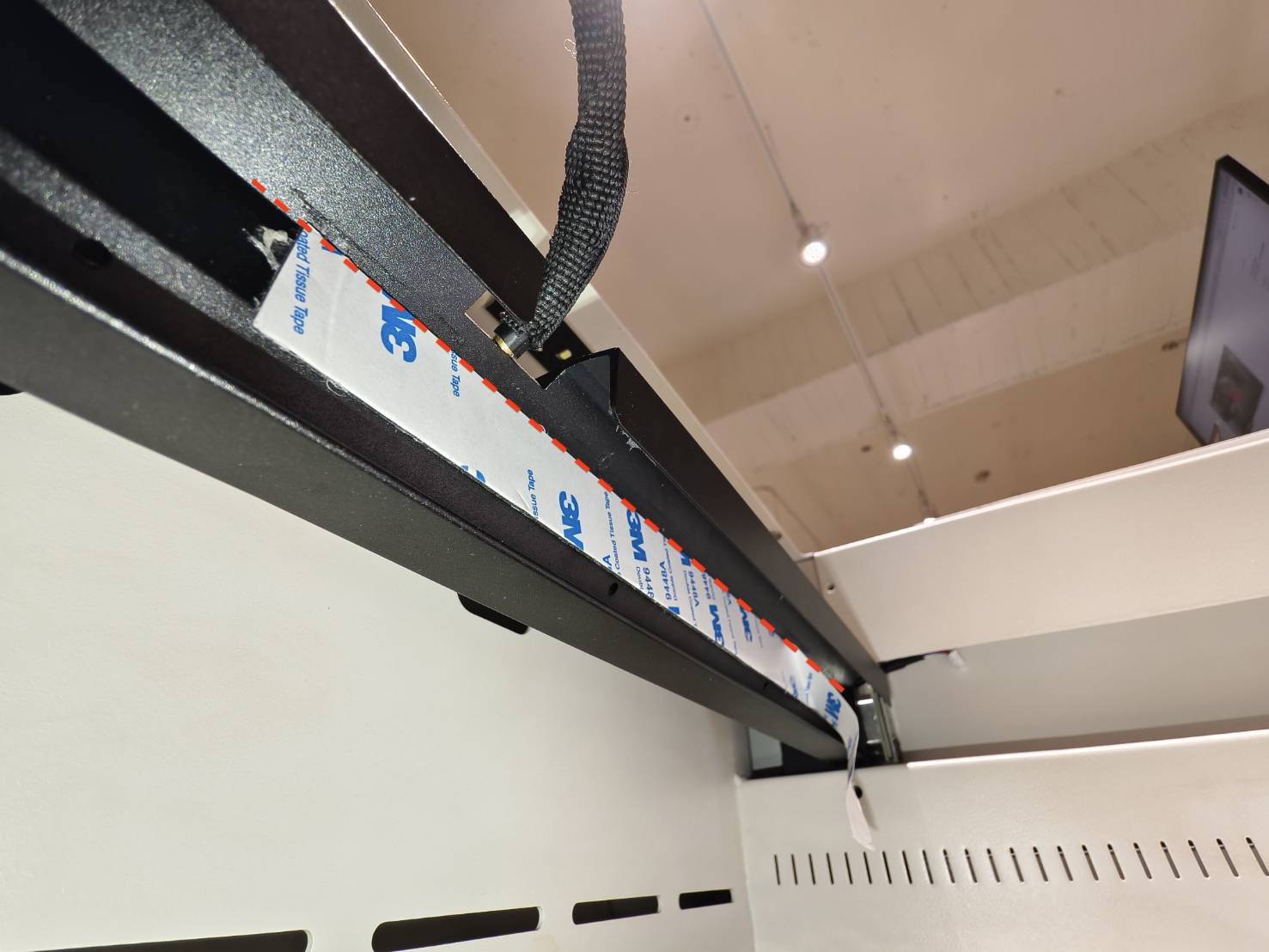

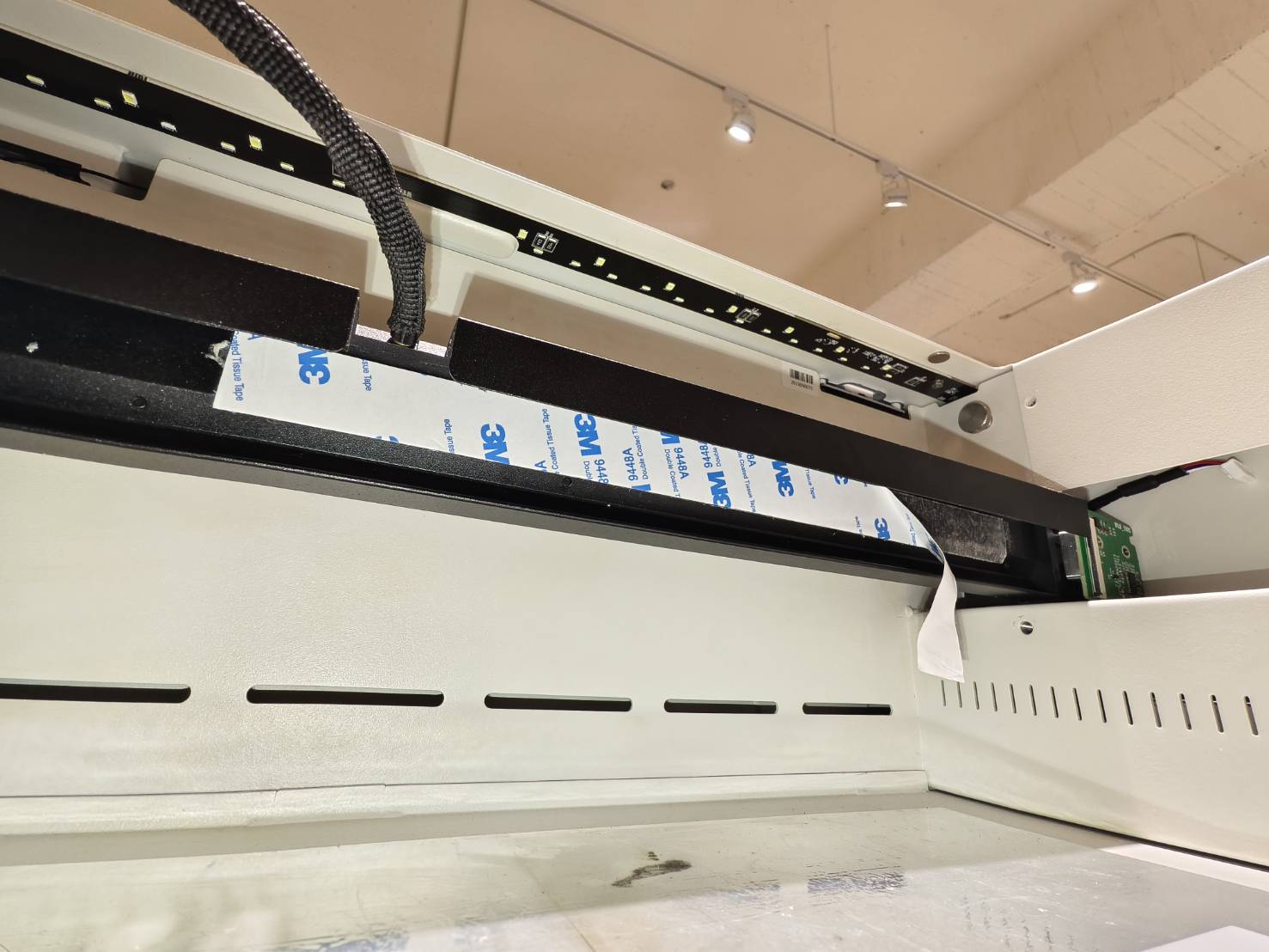

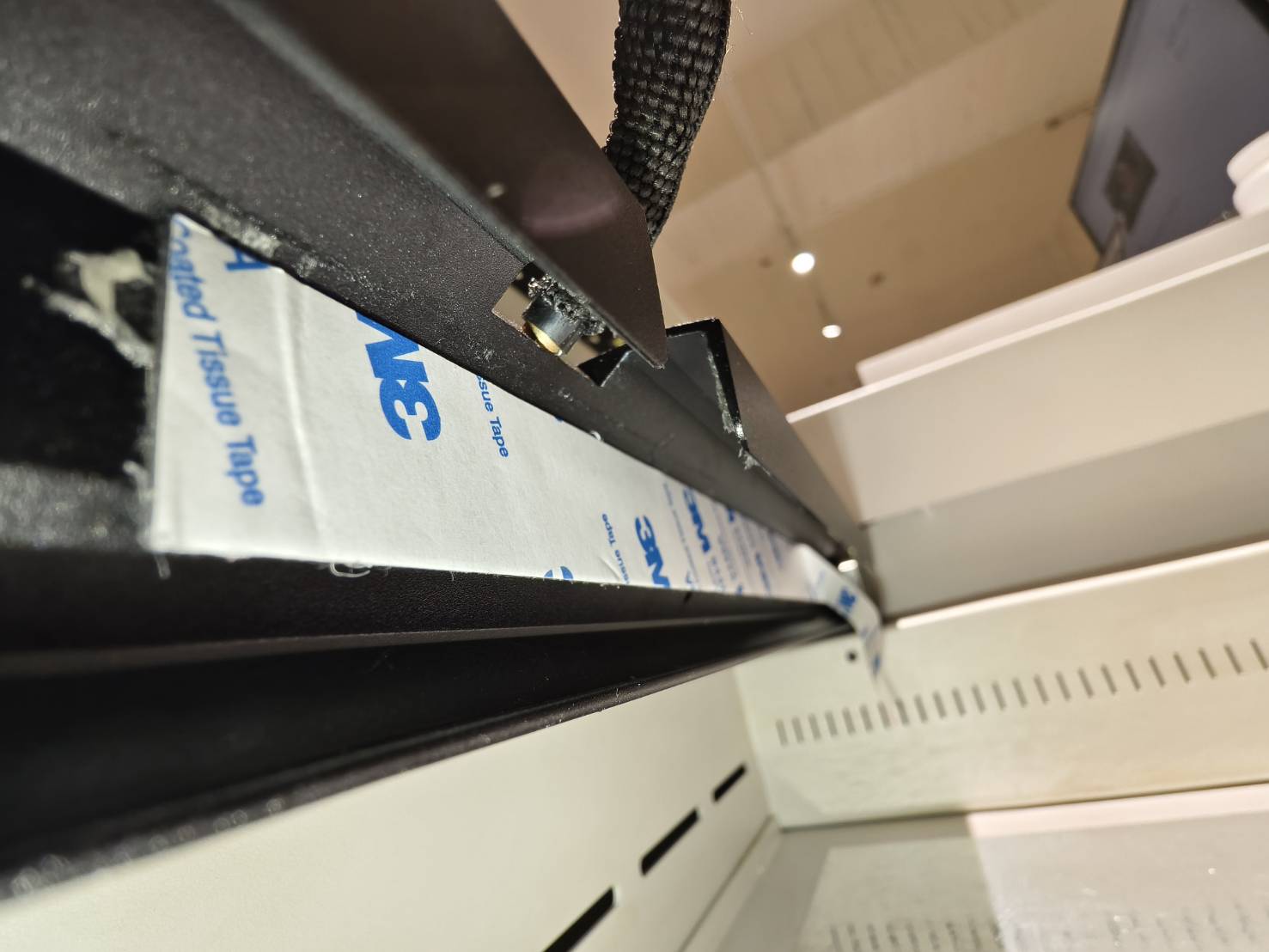

Après avoir confirmé que les résidus ont été retirés, appliquez le nouveau ruban adhésif double face à l'intérieur de la tôle et détachez-en une section à l'avance pour faciliter les opérations suivantes.

Avant d'appliquer le ruban adhésif, il est recommandé de lire attentivement le contenu de l'étape 7 pour comprendre la position de départ et l'emplacement du biseau de la tôle. Enfin, visionnez la vidéo pour vous assurer que le ruban adhésif est correctement appliqué.

• Position de départ :

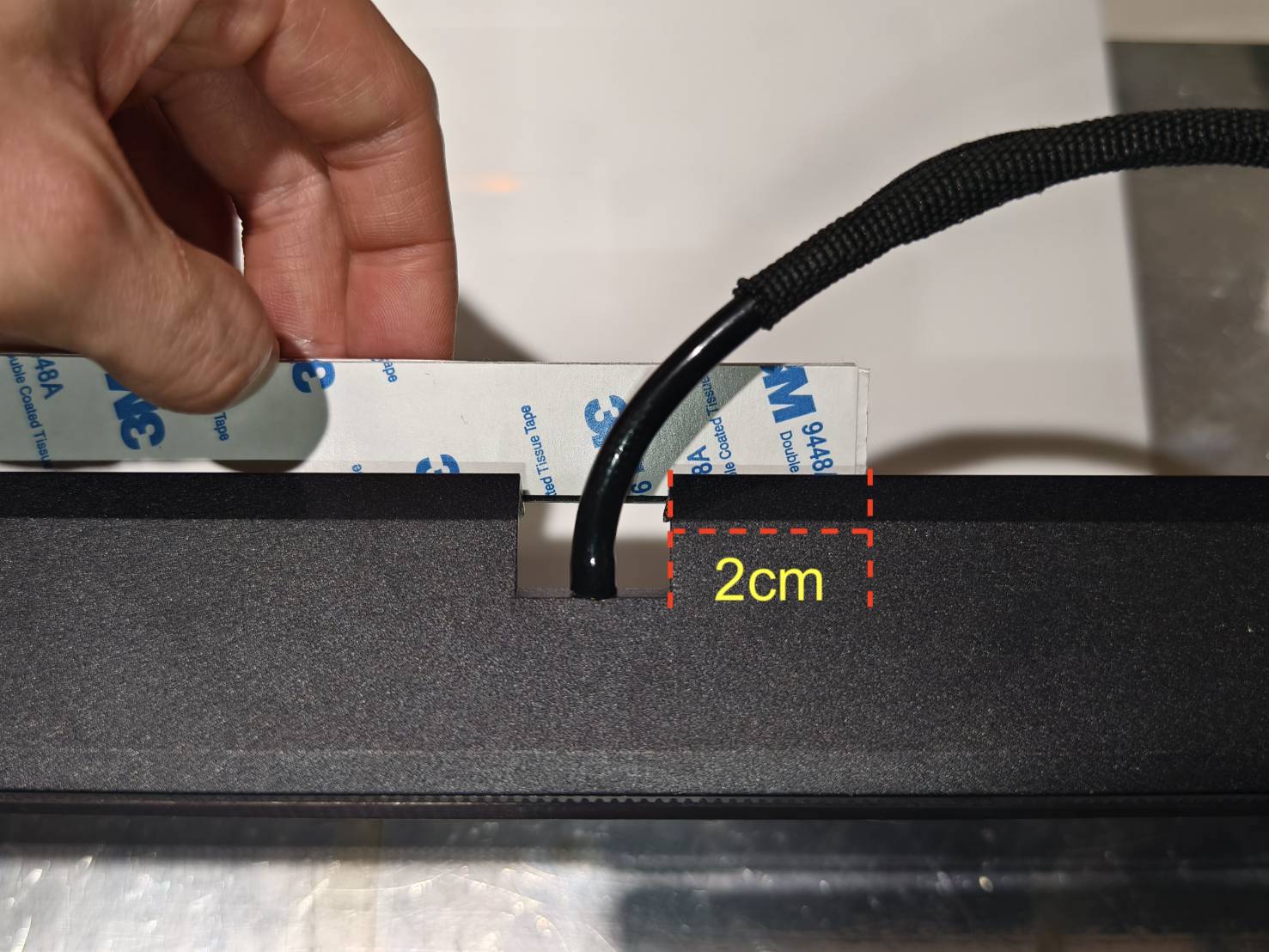

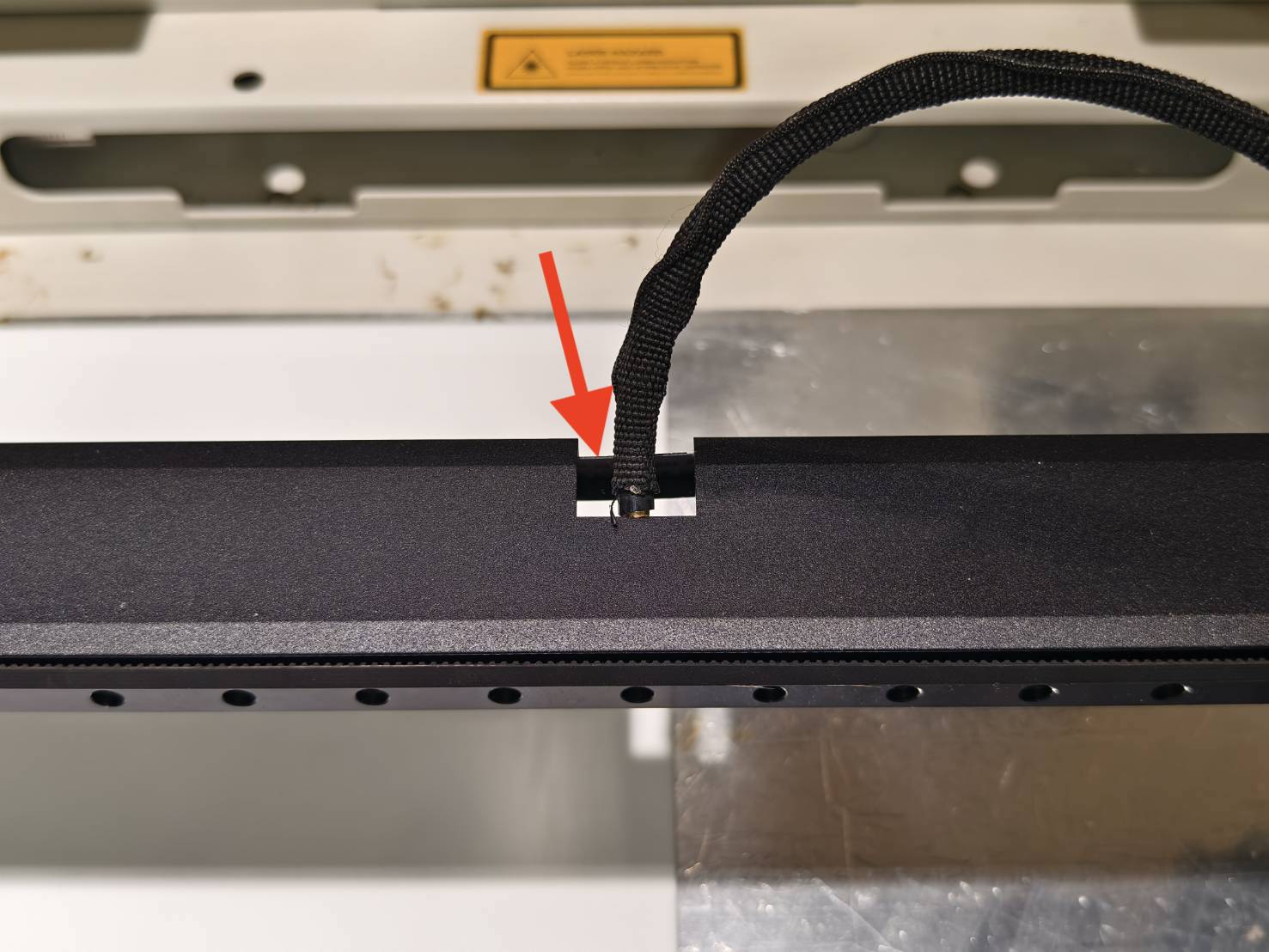

  Le ruban adhésif double face doit être collé vers le côté du moteur de l'axe X (le côté gauche de la machine lorsque vous faites face à l'écran tactile), et la position de départ se situe à environ 2 cm à droite de l'espace/ouverture.



• Biseau de la tôle :

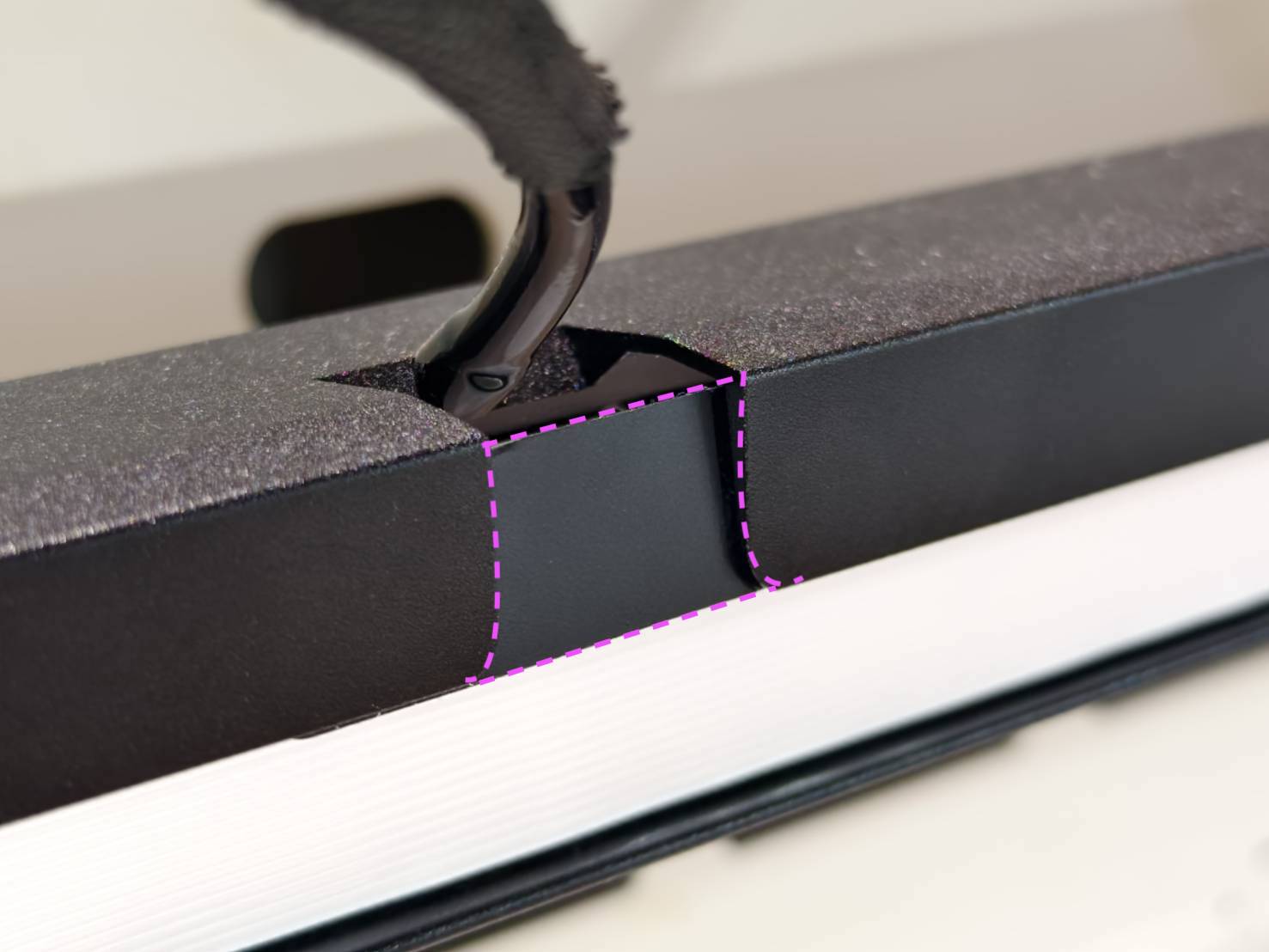

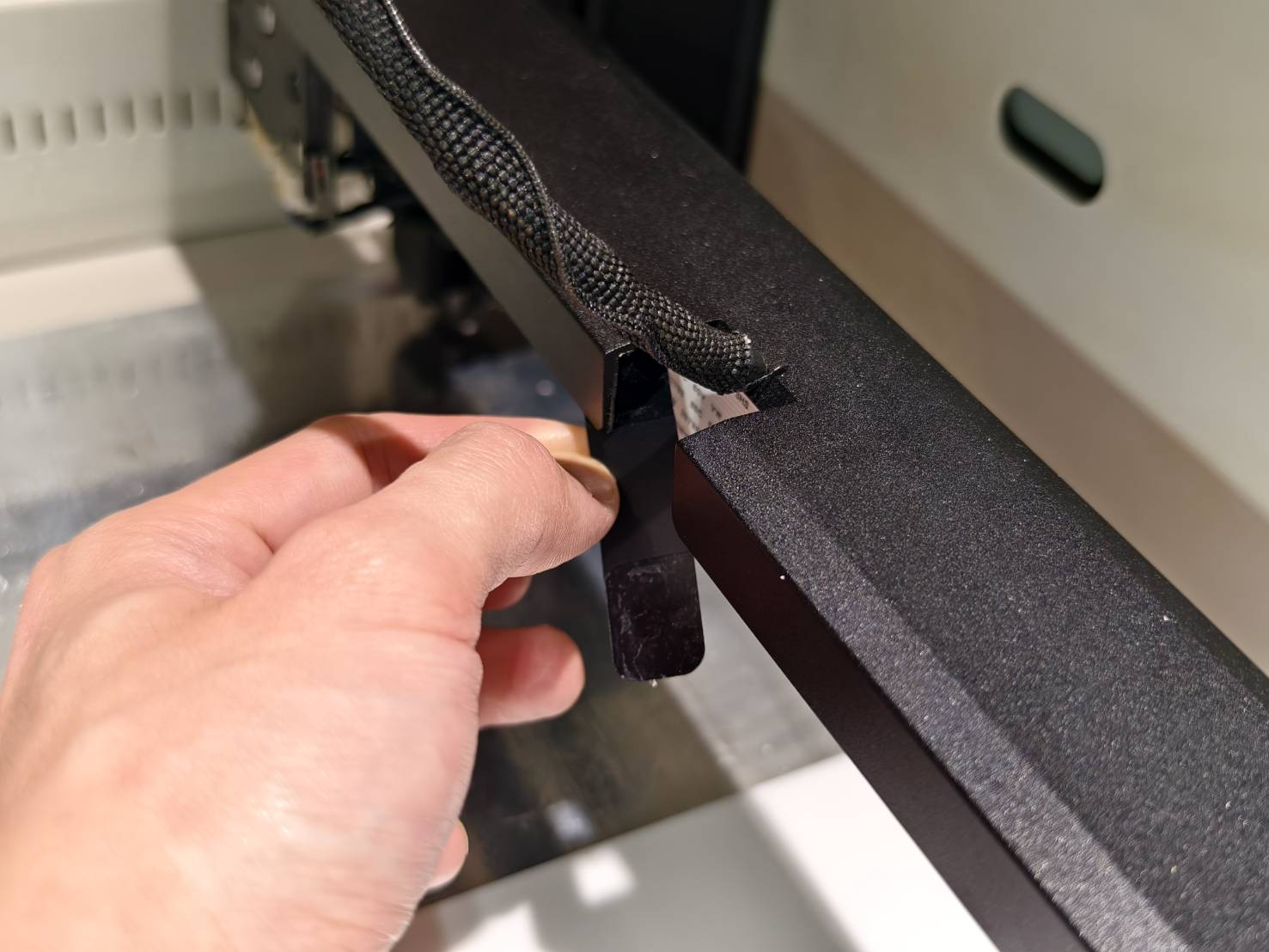

  La position de la surface biseautée est la partie touchée par le doigt comme indiqué ci-dessous.
  Le ruban adhésif NE DOIT PAS être fixé sur la surface biseautée.

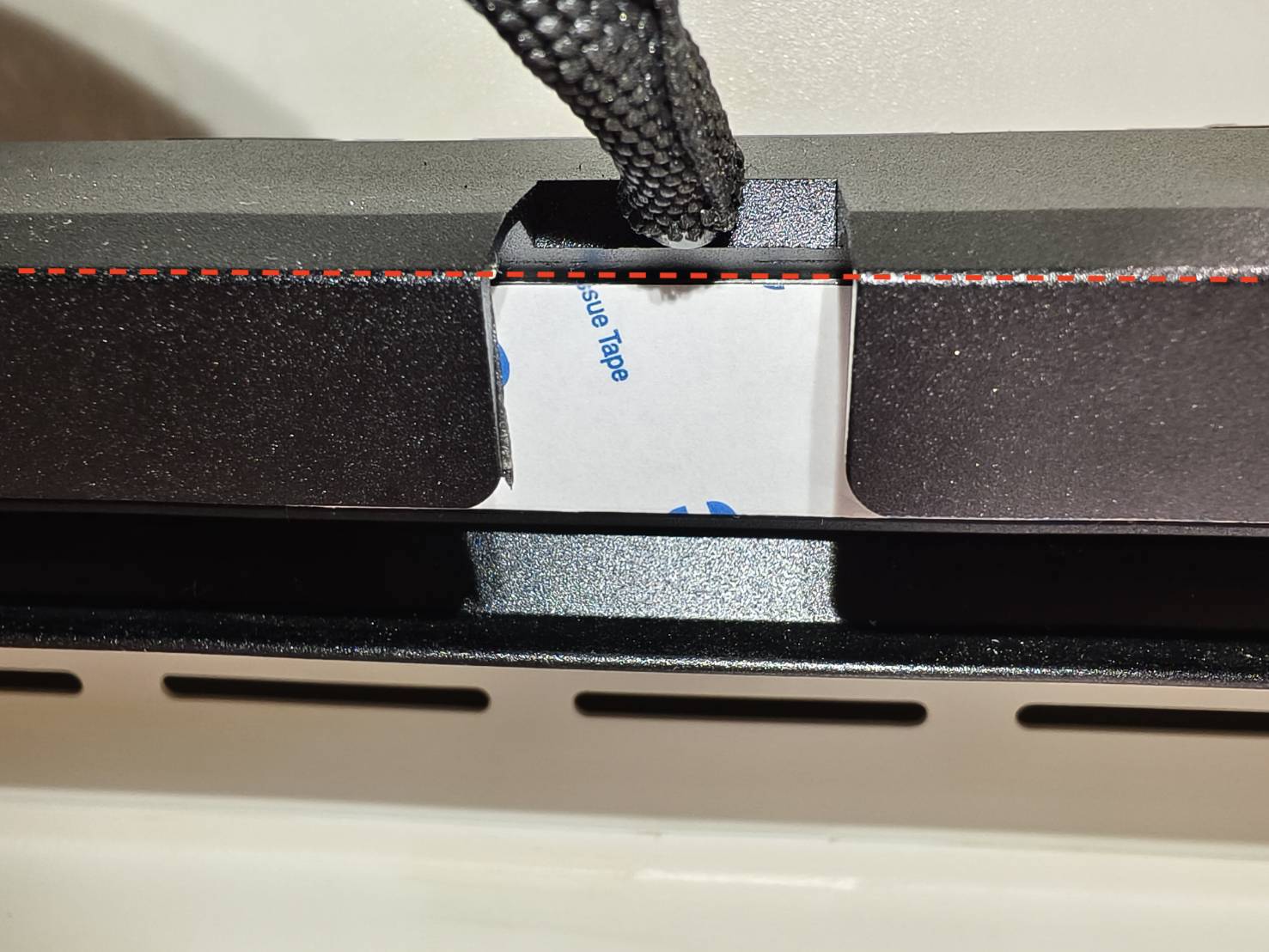

• Le ruban adhésif doit être appliqué sur le bord inférieur de la ligne de marquage, c'est-à-dire le bord inférieur de la surface biseautée.


• Vidéo :


Étape 8

Installez le nouveau câble sur la carte de l'axe Z. Le câble doit être au centre de la fente. S'il est installé correctement, le clip devrait pouvoir être verrouillé facilement.
Veuillez consulter la description suivante pour confirmer la position où le câble doit être inséré et vous assurer que le câble est installé correctement.

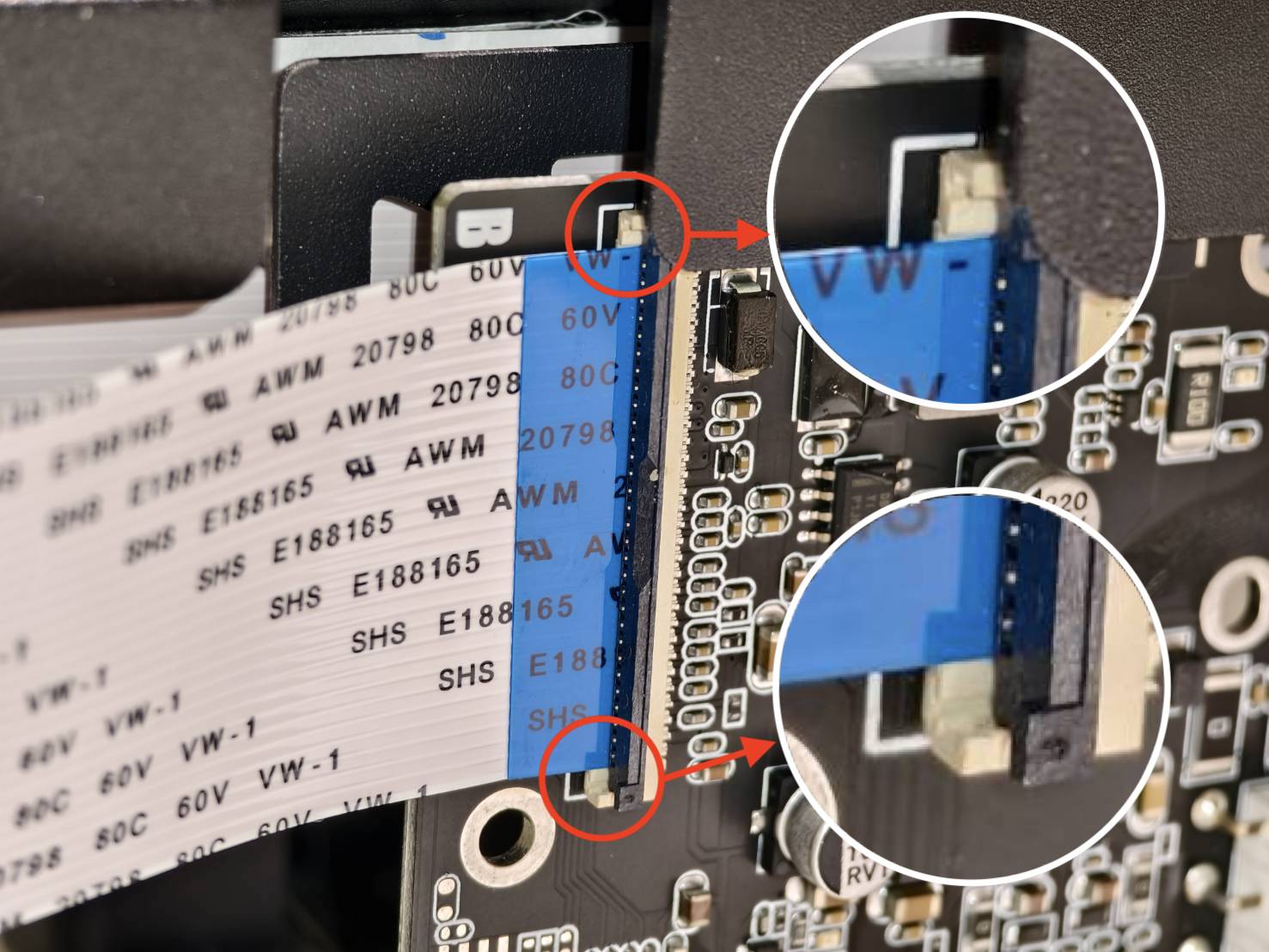

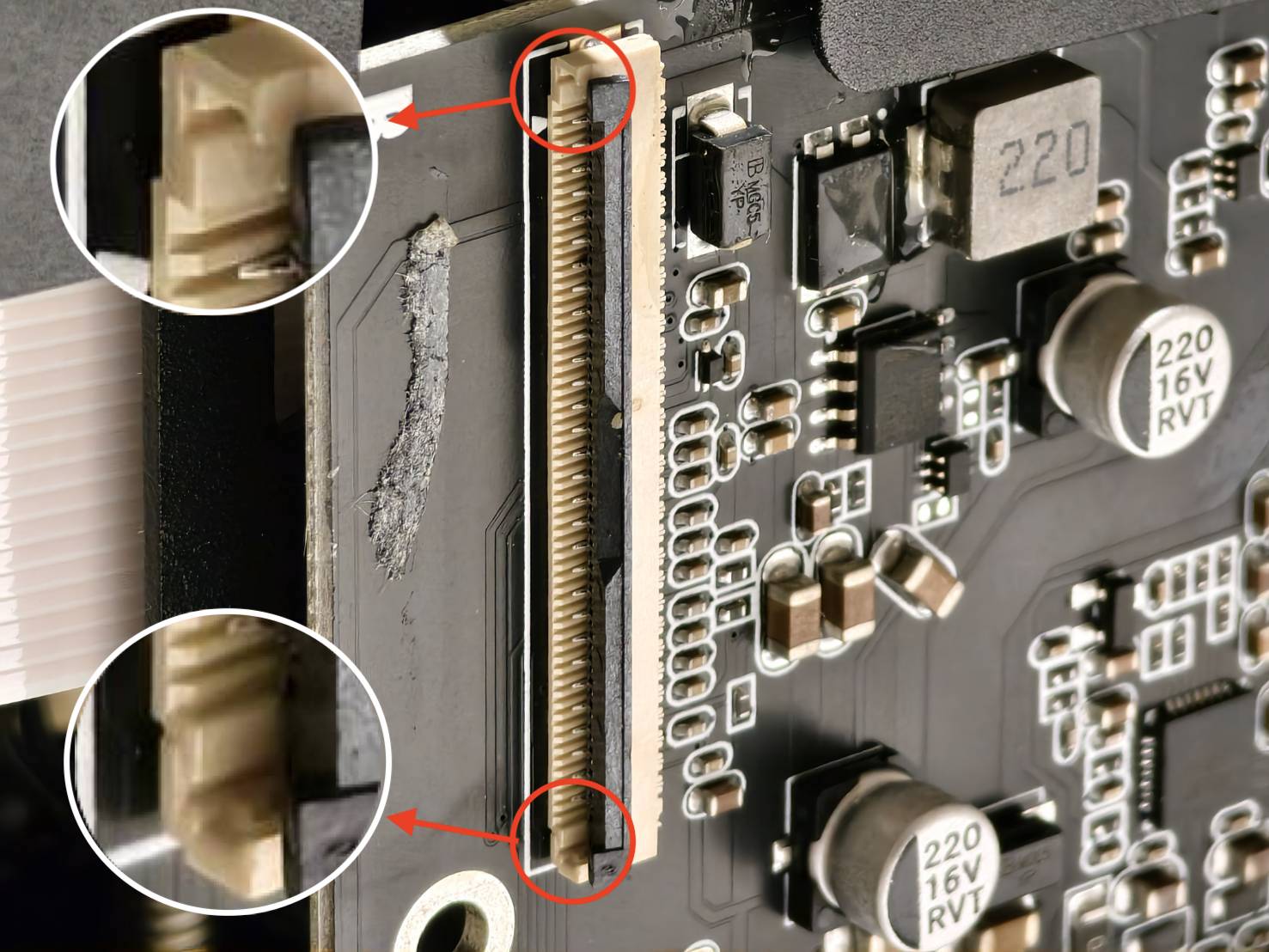

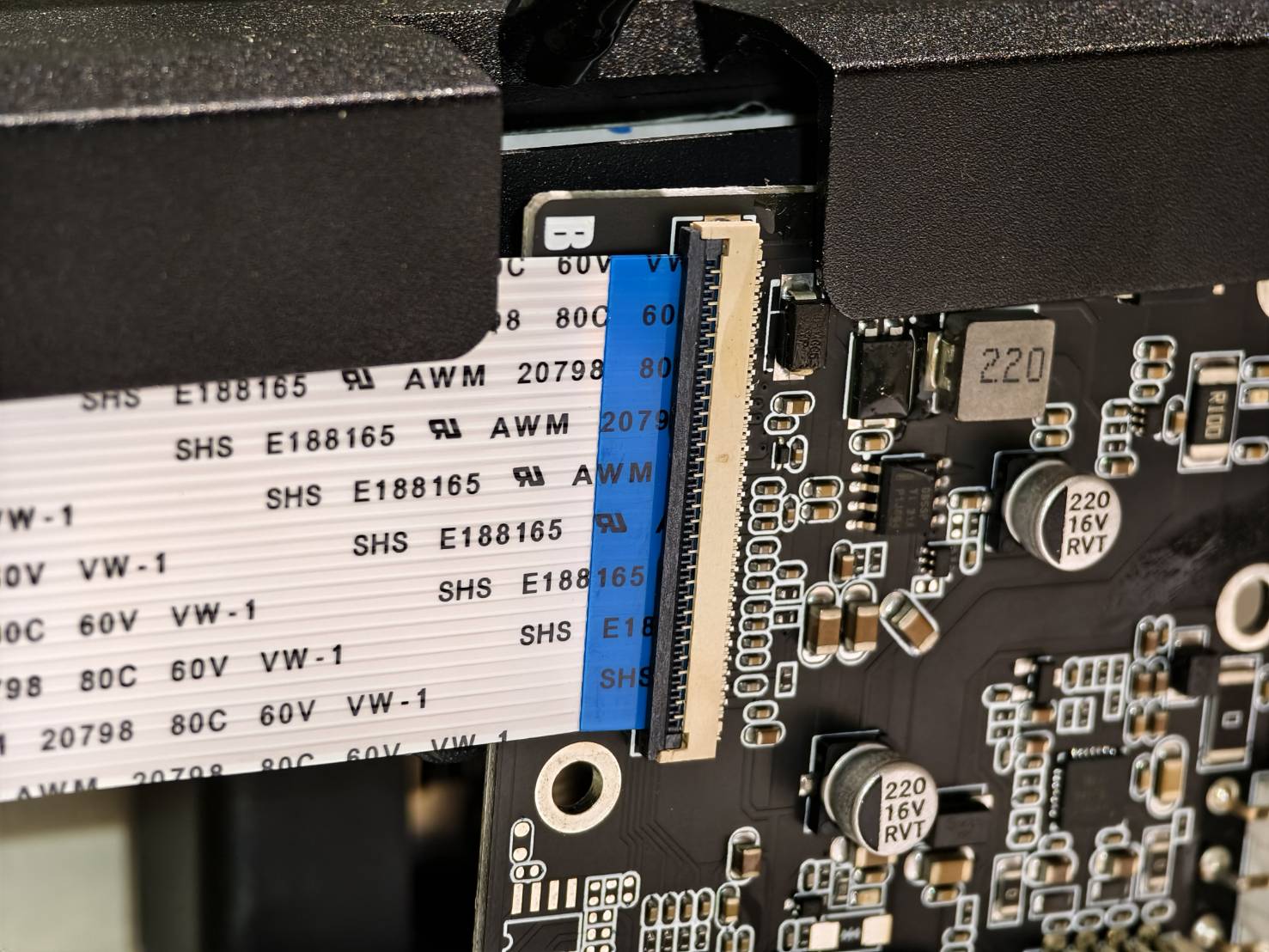

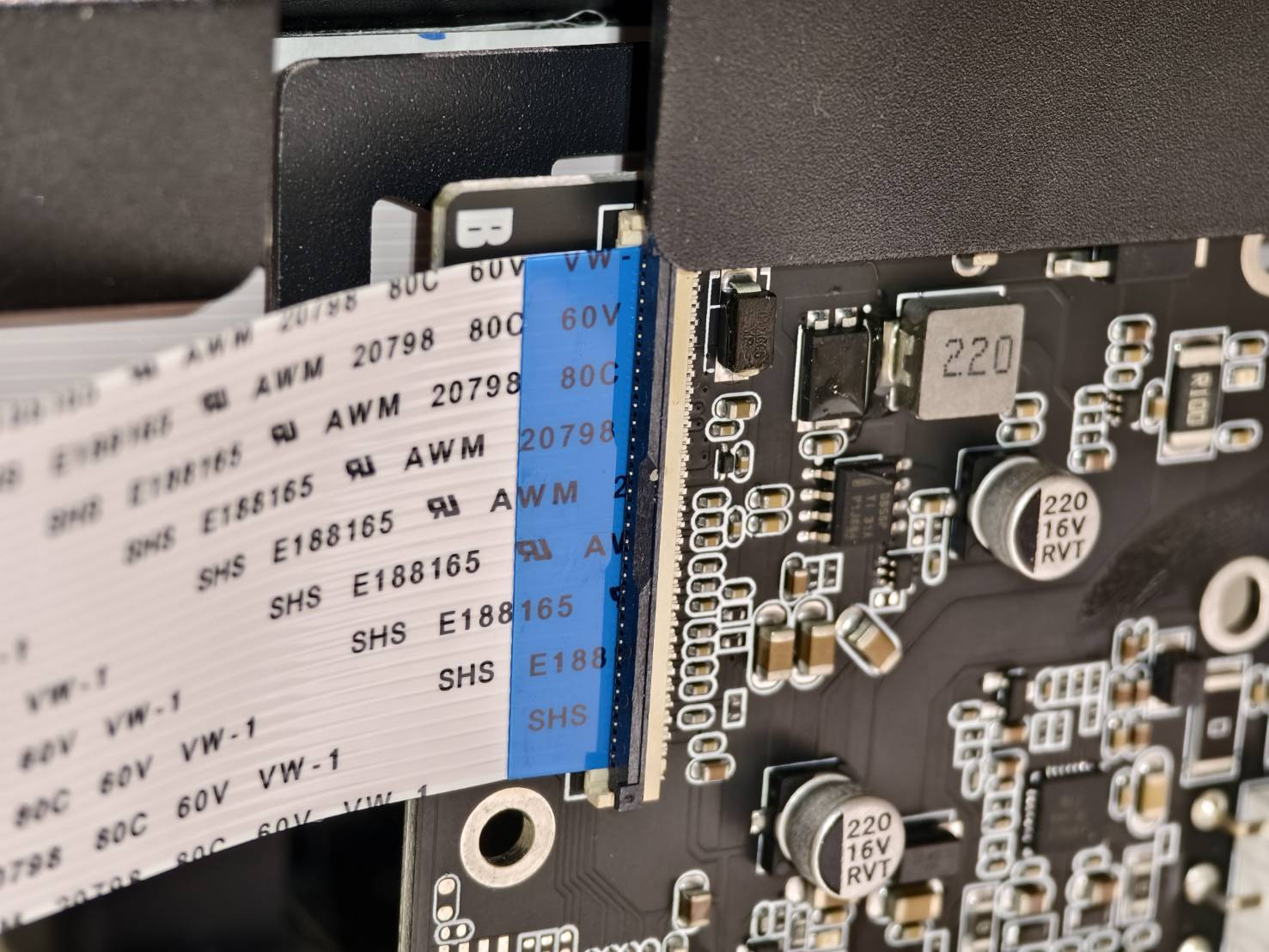

• Les deux bords de la fente du câble seront légèrement plus élevés, comme indiqué sur l'image.



• Le câble doit être inséré au centre. Lorsqu'il est inséré correctement, il doit être à la même hauteur que les bords, comme indiqué sur l'image.
  (Le clip n'est pas verrouillé sur l'image.)



• Ce n'est qu'en l'insérant correctement que le clip peut être verrouillé facilement. Le câble doit être parallèle à la fente, comme indiqué sur l'image. (Le clip est verrouillé sur l'image.)

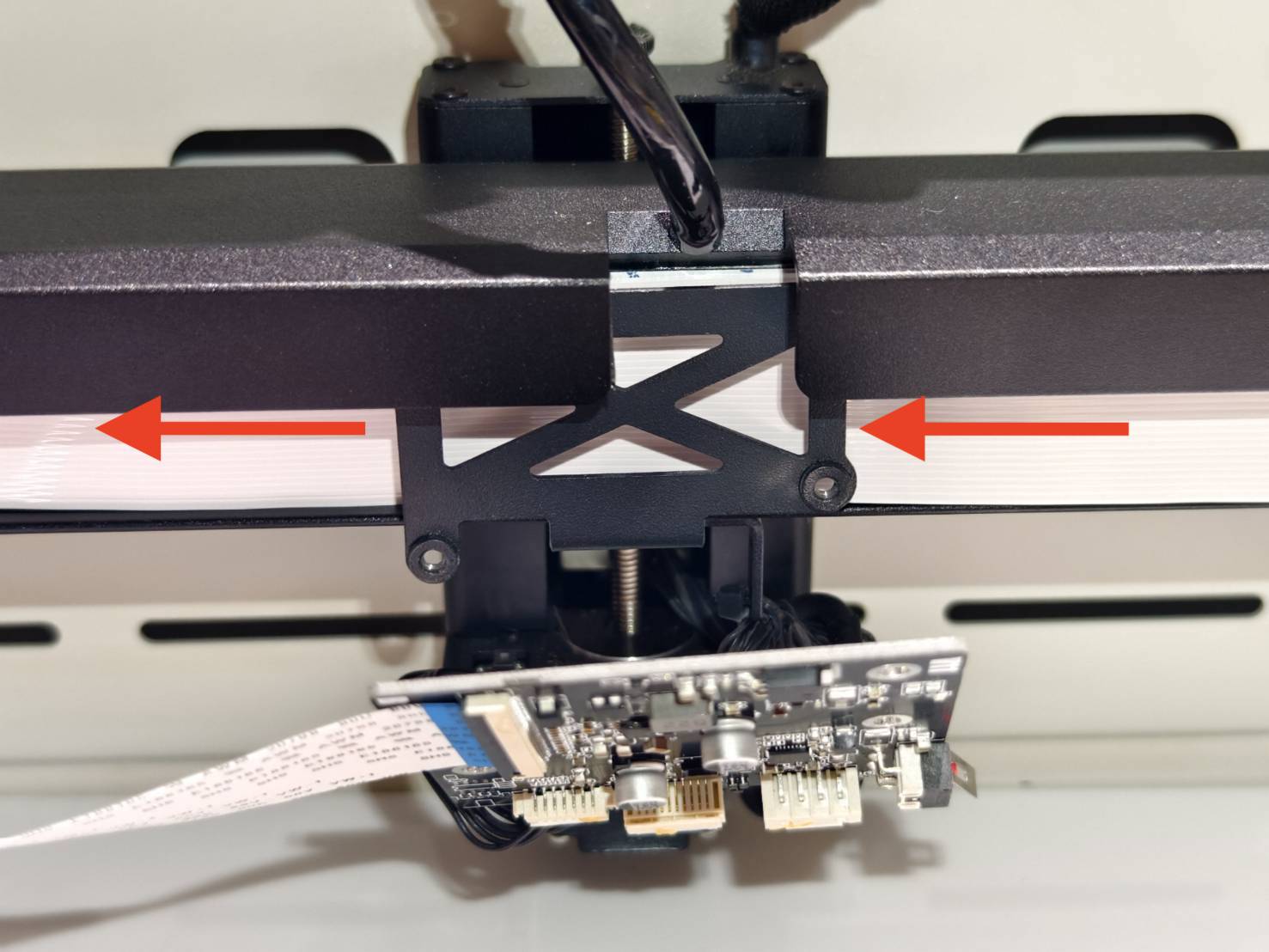

• Le câble doit passer derrière le support de la carte de contrôle de l'axe Z.



• Vidéo :


Étape 9

Installez le nouveau câble sur la carte de l'axe X. Le câble doit être au centre de la fente. S'il est correctement installé, le clip devrait se verrouiller facilement.
Étape 9 Étape 8Comme expliqué dans

Vidéo :

, veuillez utiliser la même méthode pour brancher le câble.

(La couleur de la carte n'affectera pas la méthode d'installation.)

Étape 10

Si la LED est allumée, cela indique que le câble est correctement installé. Veuillez passer à

Tout d'abord, utilisez une vis pour fixer la carte de contrôle de l'axe Z en place. Ensuite, mettez la machine sous tension et utilisez le bouton gauche pour effectuer la mise au point. Vérifiez si la tête laser est correctement focalisée.

Vidéo :

l'étape 12

Éteignez la machine, débranchez le câble du moteur, installez le couvercle de la carte de contrôle de l'axe X, serrez les deux vis hexagonales de 2 mm et rebranchez le câble du moteur de l'axe X.

Étape 13

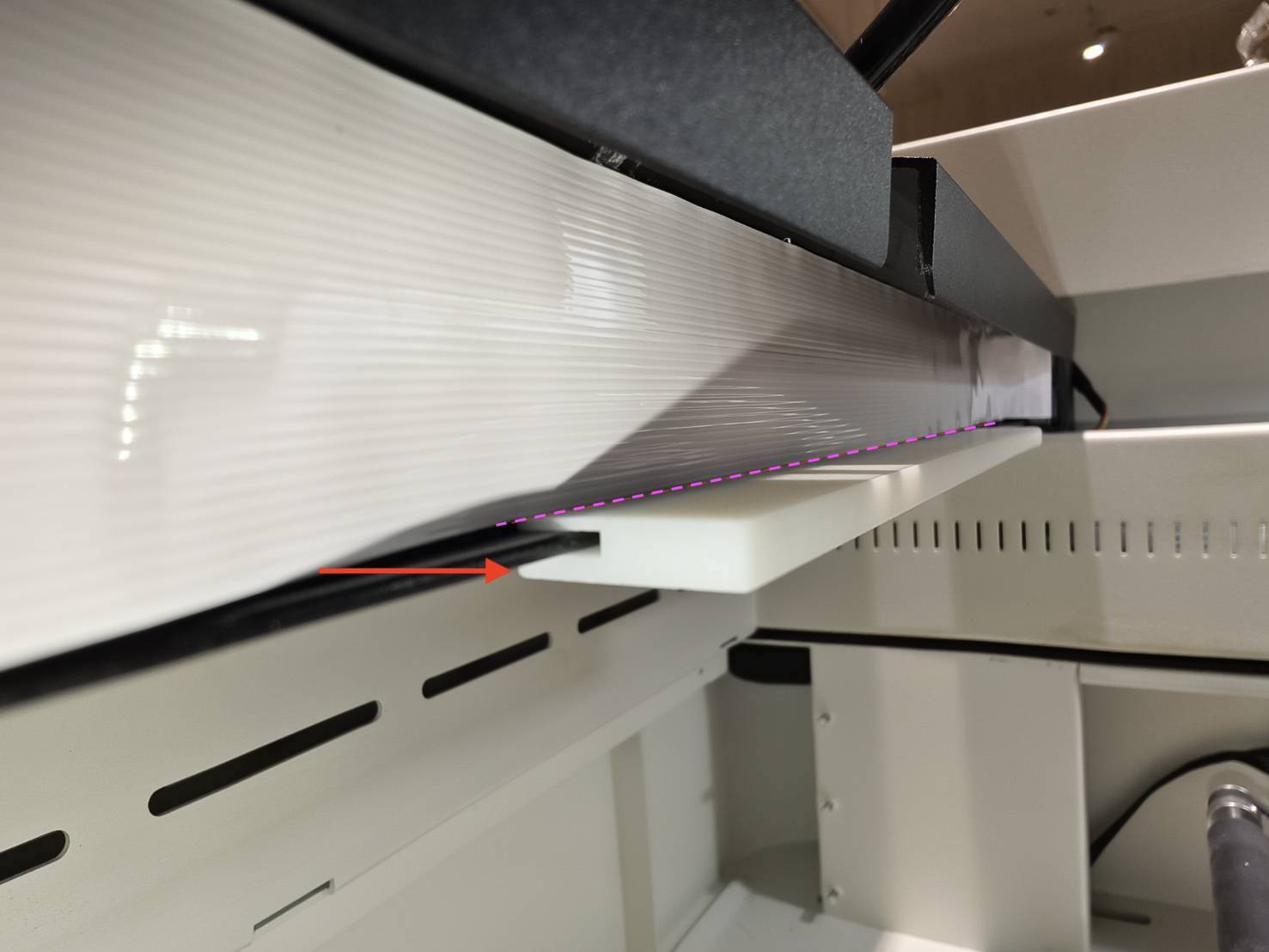

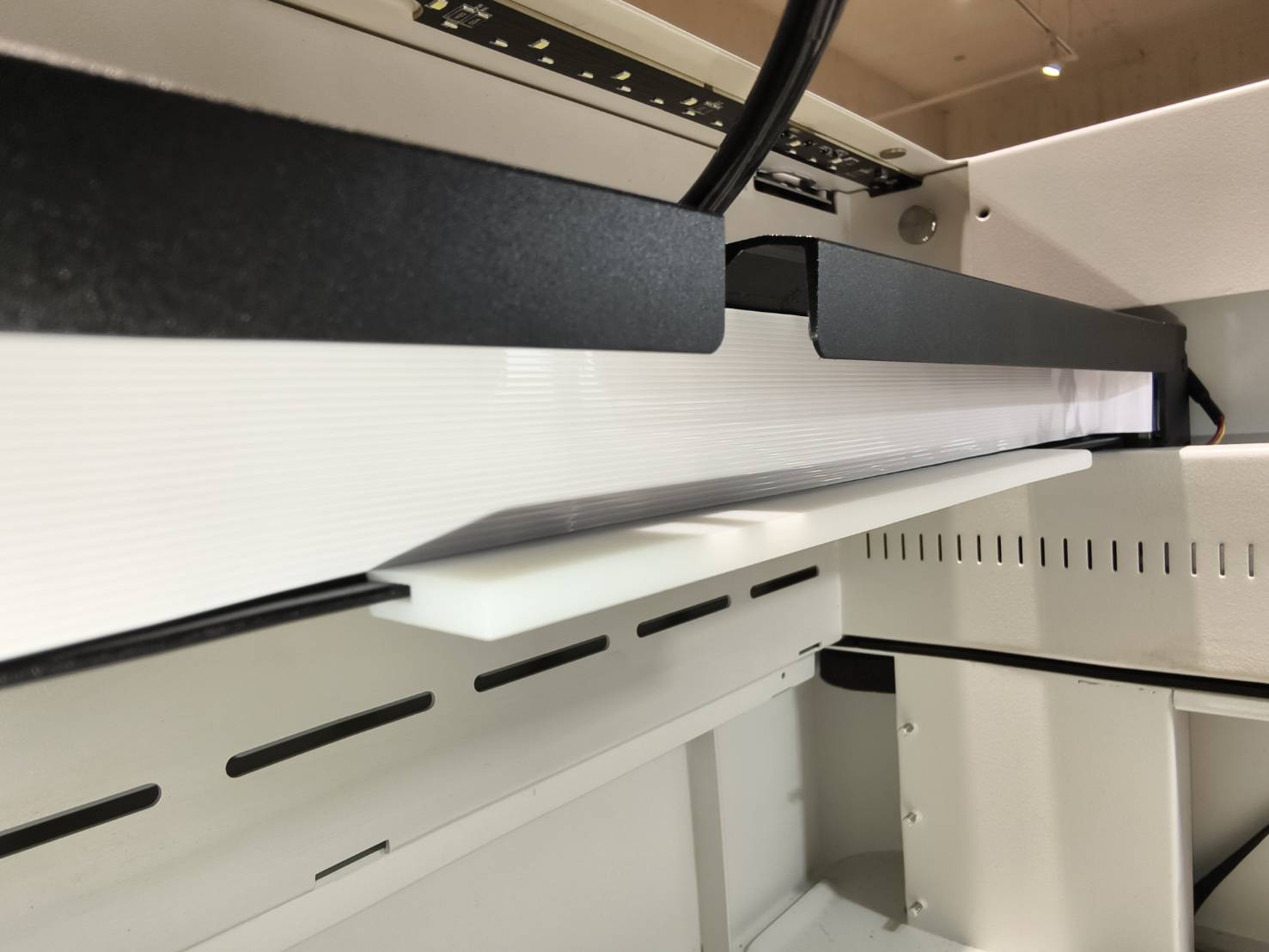

Déplacez le support du module vers la droite et insérez l'outil/gabarit de câble sur le cadre inférieur de l'axe X.
Le côté le plus épais de l'outil sera orienté vers le bas.
Ensuite, retirez complètement le film protecteur du ruban adhésif. Alignez le bas du câble avec l'outil et poussez le câble vers l'arrière pour le coller sur la plaque métallique.

Le bord épais de l'outil doit être orienté vers le bas. Alignez le bord inférieur du câble avec le bord supérieur de l'outil, puis poussez-le vers l'arrière pour le fixer en place.


Vidéo :

Étape 14

Retirez l'outil de câblage et installez le couvercle de la carte Z à l'aide des trois vis.

Vidéo :

Étape 15

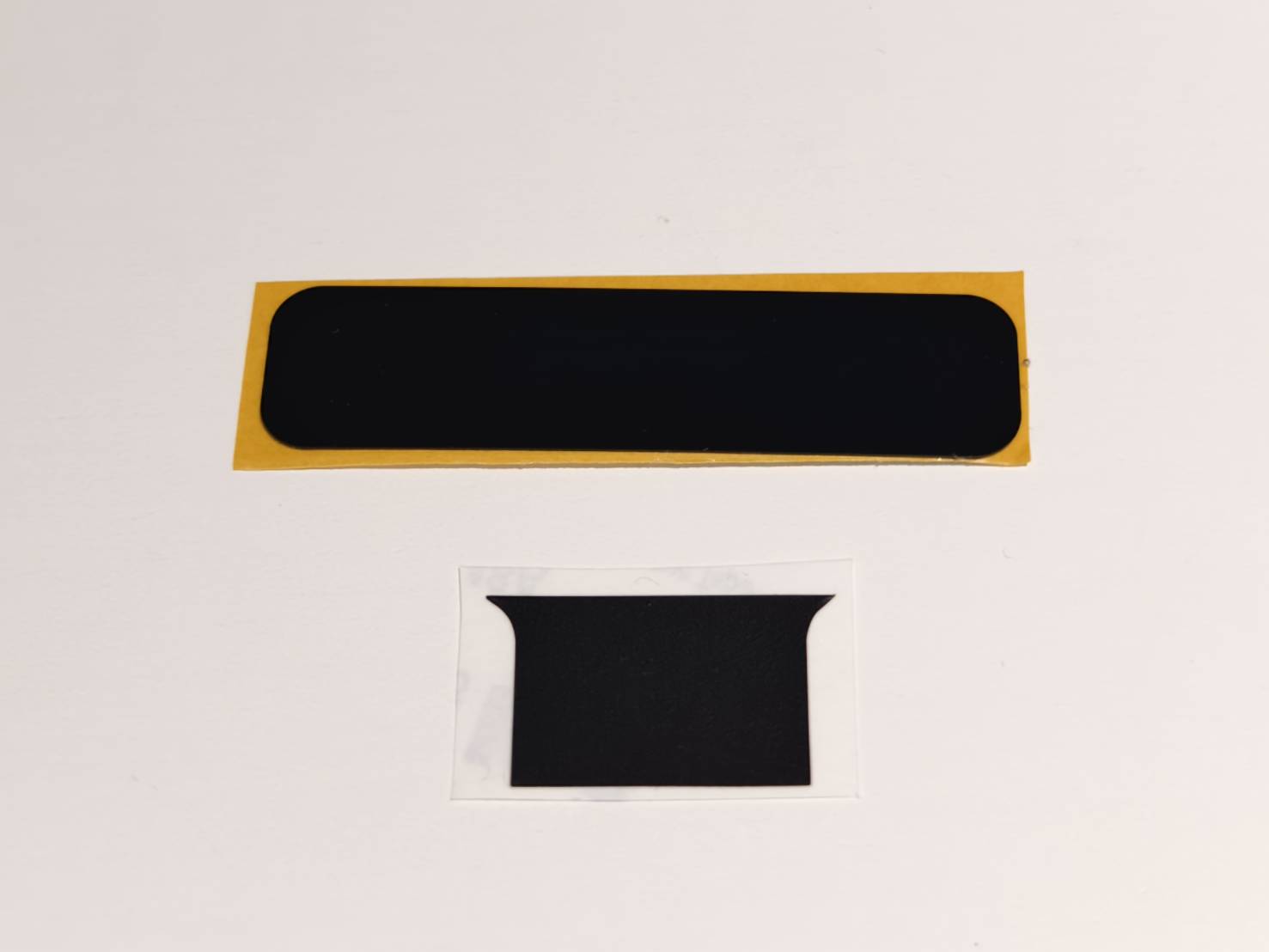

Collez l'autocollant carré sur le long film Mylar.

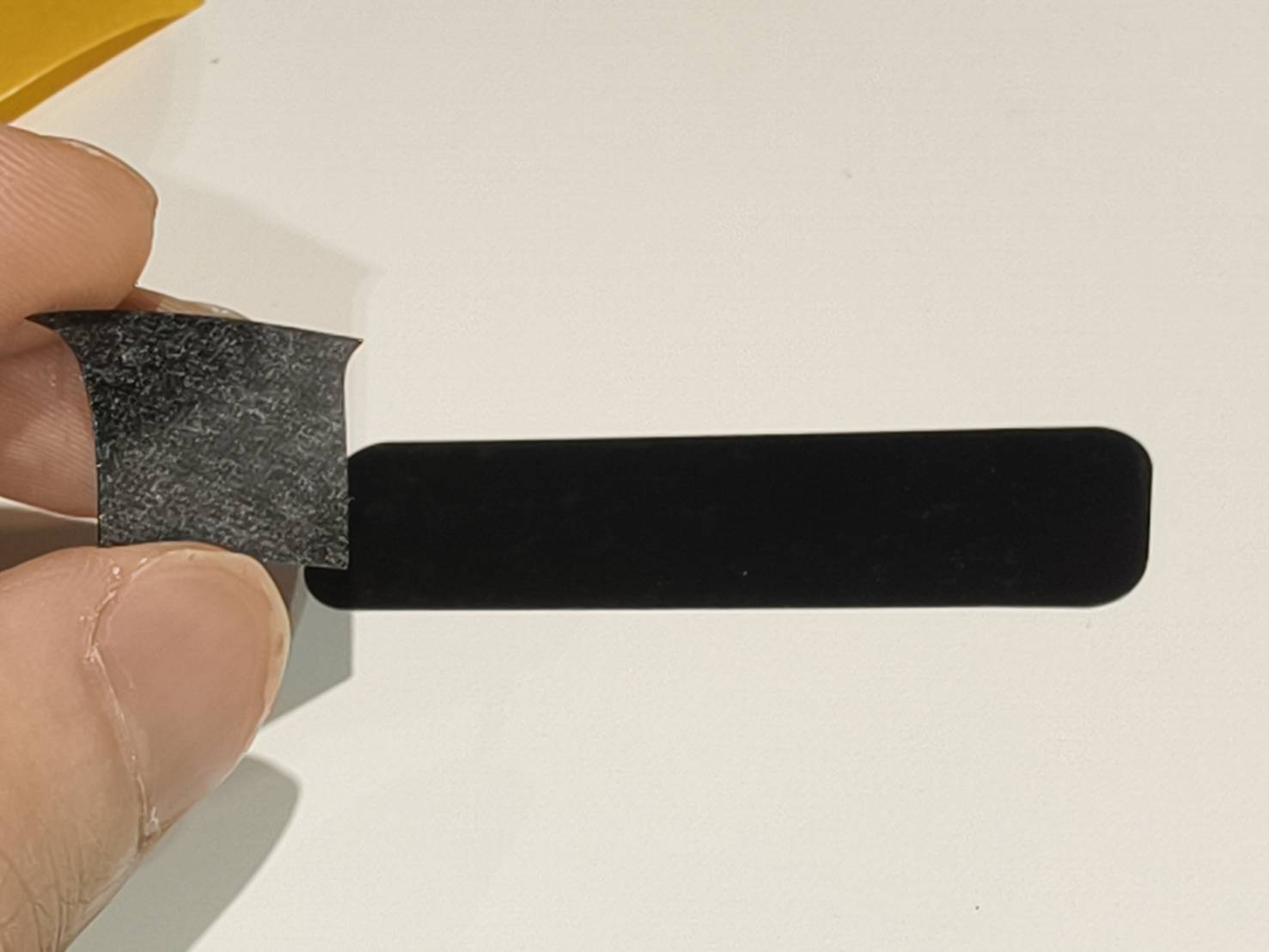

Veuillez noter que les surfaces adhésives des deux films Mylar doivent être face à face.


Les surfaces adhésives des deux films Mylar doivent être face à face.


Aspect final

Étape 16

Fixez le film Mylar à l'ouverture de l'axe X. Les languettes doivent être orientées vers le bas.

Vidéo :

#FIN
