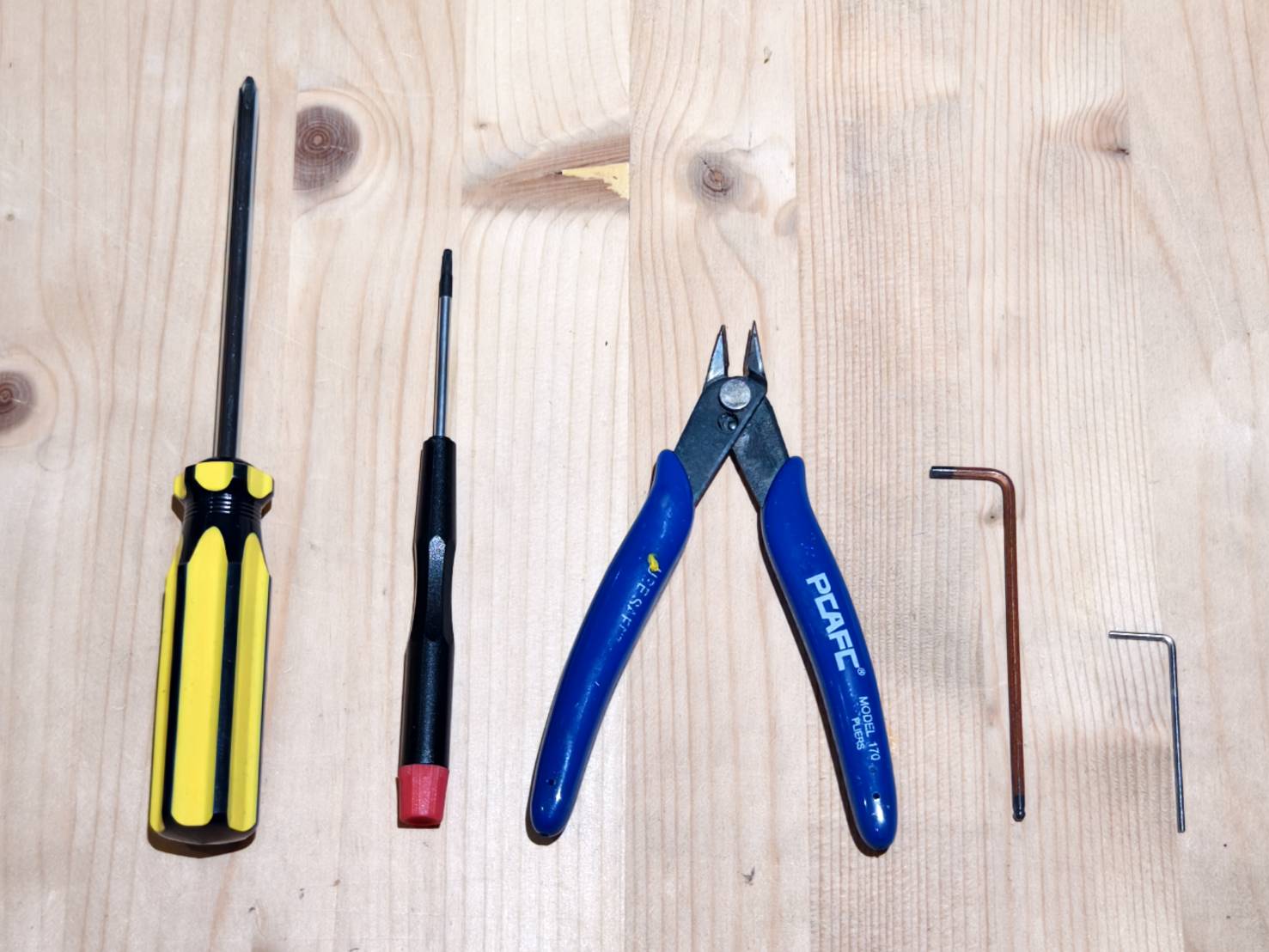

Outils
| 1 |
Tournevis cruciforme |
| 2 |
Tournevis Torx T8 Clé Torx T8 |
| 3 |
Pince coupante diagonale |
| 4 |
Clé Allen de 2,5 mm |
| 5 |
Clé Allen de 1,5 mm |
Étape 1
Débranchez les trois câbles indiqués sur l'image ci-dessous.
Étape 2

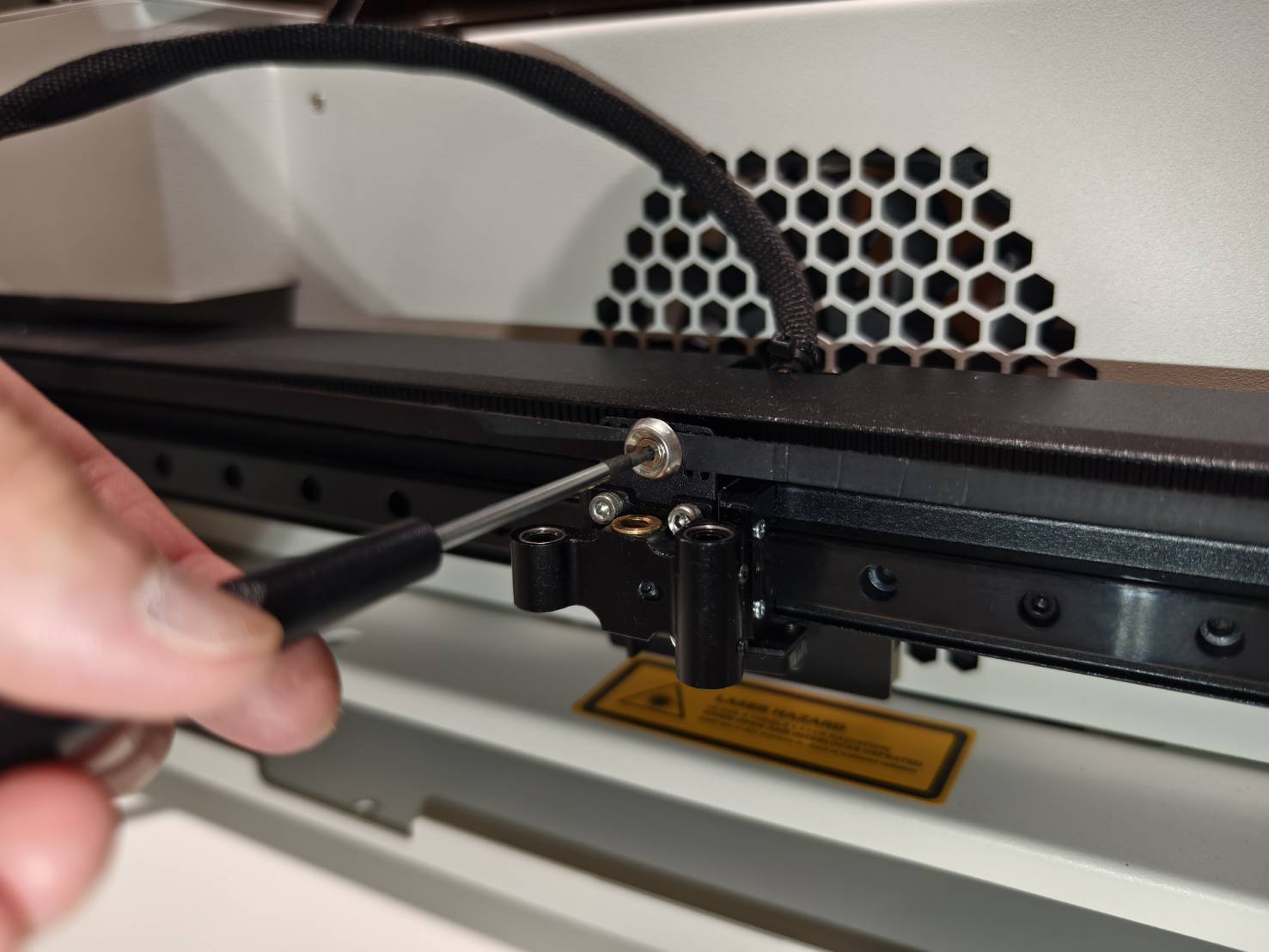

Utilisez une clé Allen pour retirer le ressort de tension de la courroie de l'axe X.
Étape 3
Détachez le tuyau d'air avec le raccord en L du support du module.
Étape 4
Coupez l'attache-câble qui maintient le câble à 20 broches à l'arrière du support du module.
Étape 5
Dévissez ces deux vis pour retirer la base métallique.
Étape 5.1

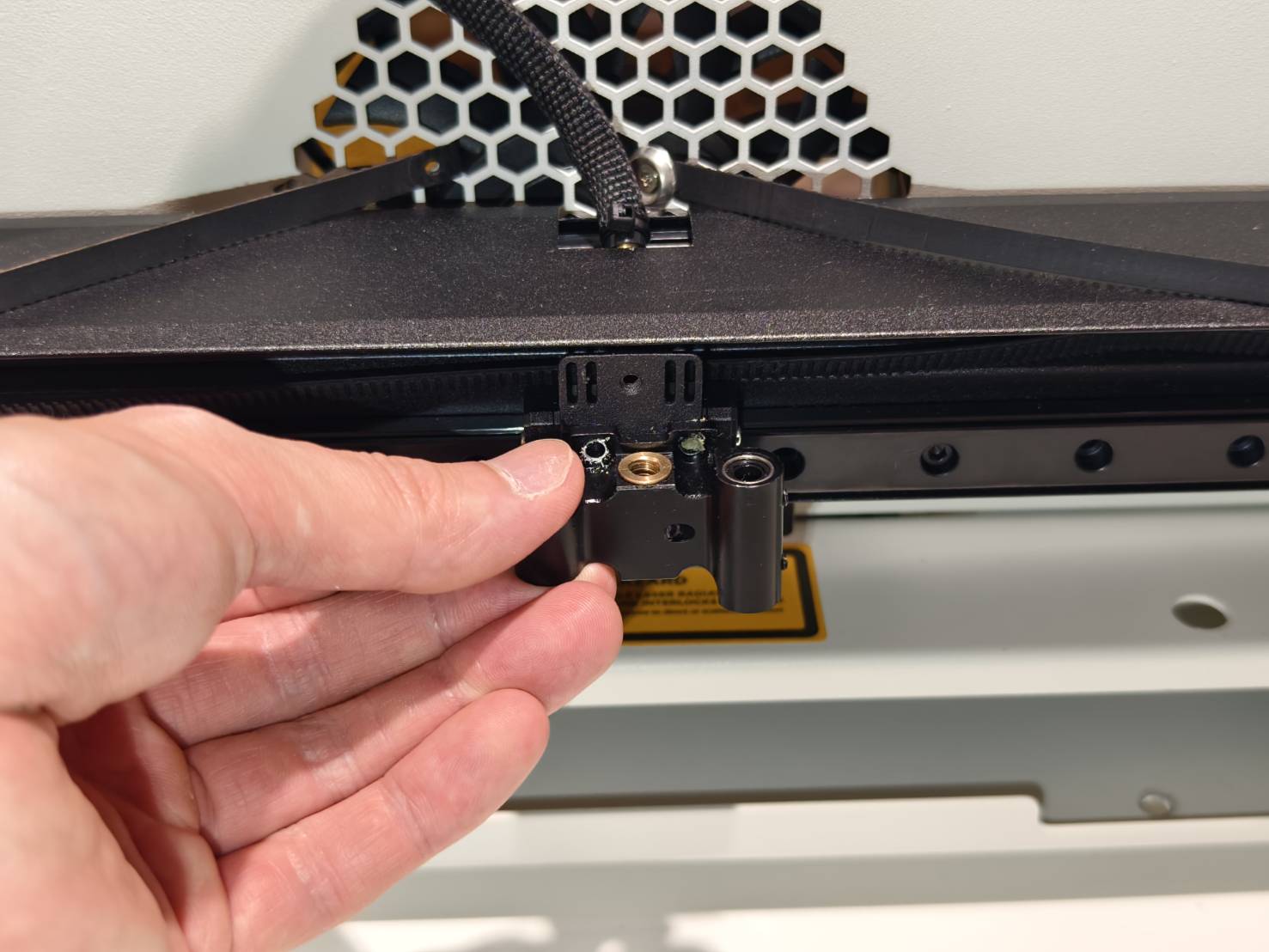

Retirez la base métallique en soulevant légèrement la machine et en l'extrayant directement.
Étape 6
Retirez le cadre supérieur du support du module. (4 vis hexagonales de 1,5 mm)
Étape 7
Retirez les deux autocollants noirs sur le dessus des arbres.
Si votre machine n'a pas les autocollants comme sur la photo ci-dessous, passez directement à l'étape 8.
Étape 8
Tournez le goujon central dans le sens horaire pour retirer l'ensemble du support avec le moteur de l'axe Z.
Étape 9

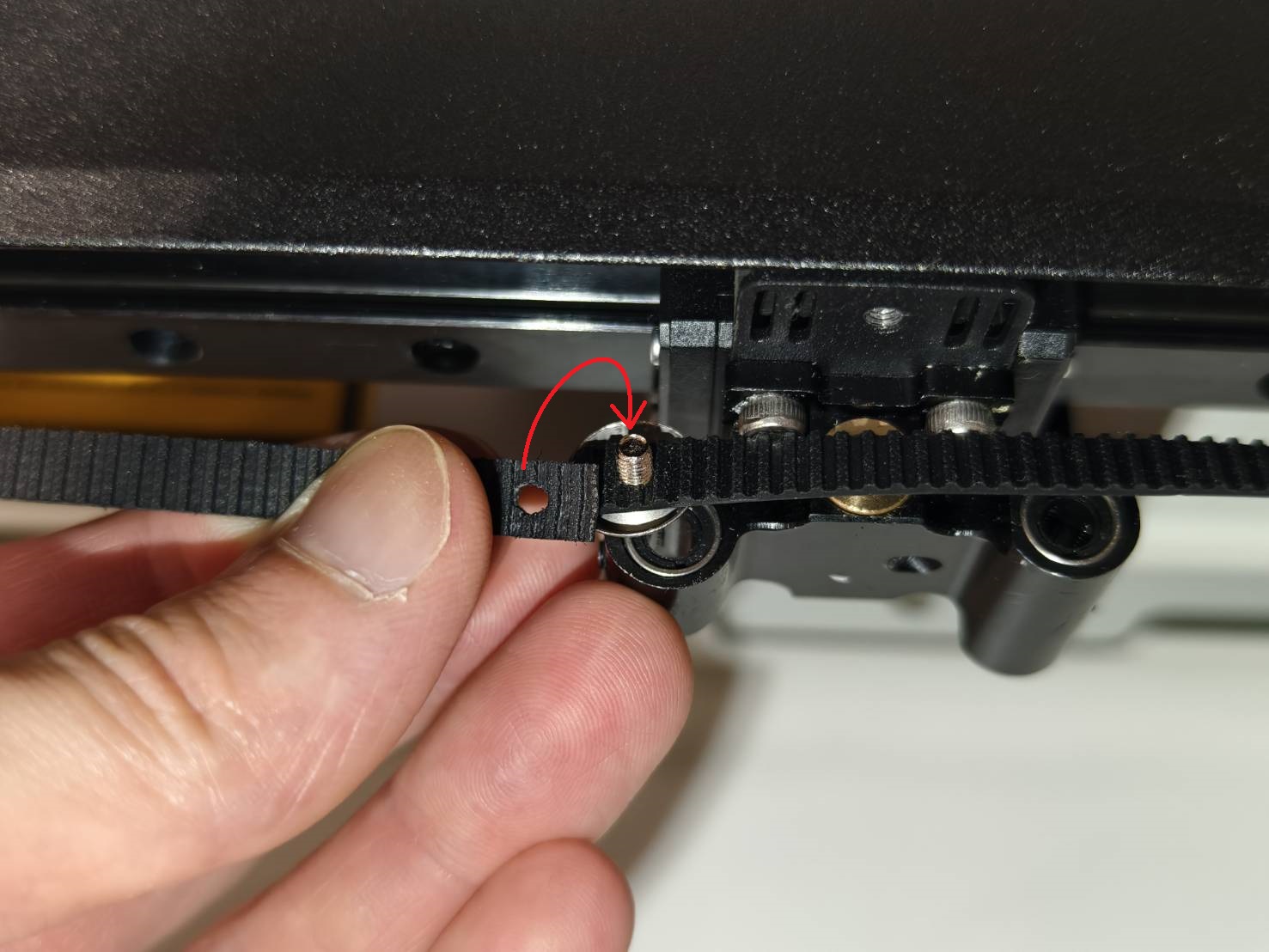

Dévissez la vis de la courroie. Maintenez la courroie pendant le dévissage pour éviter qu'elle ne se détache.
Étape 9.1

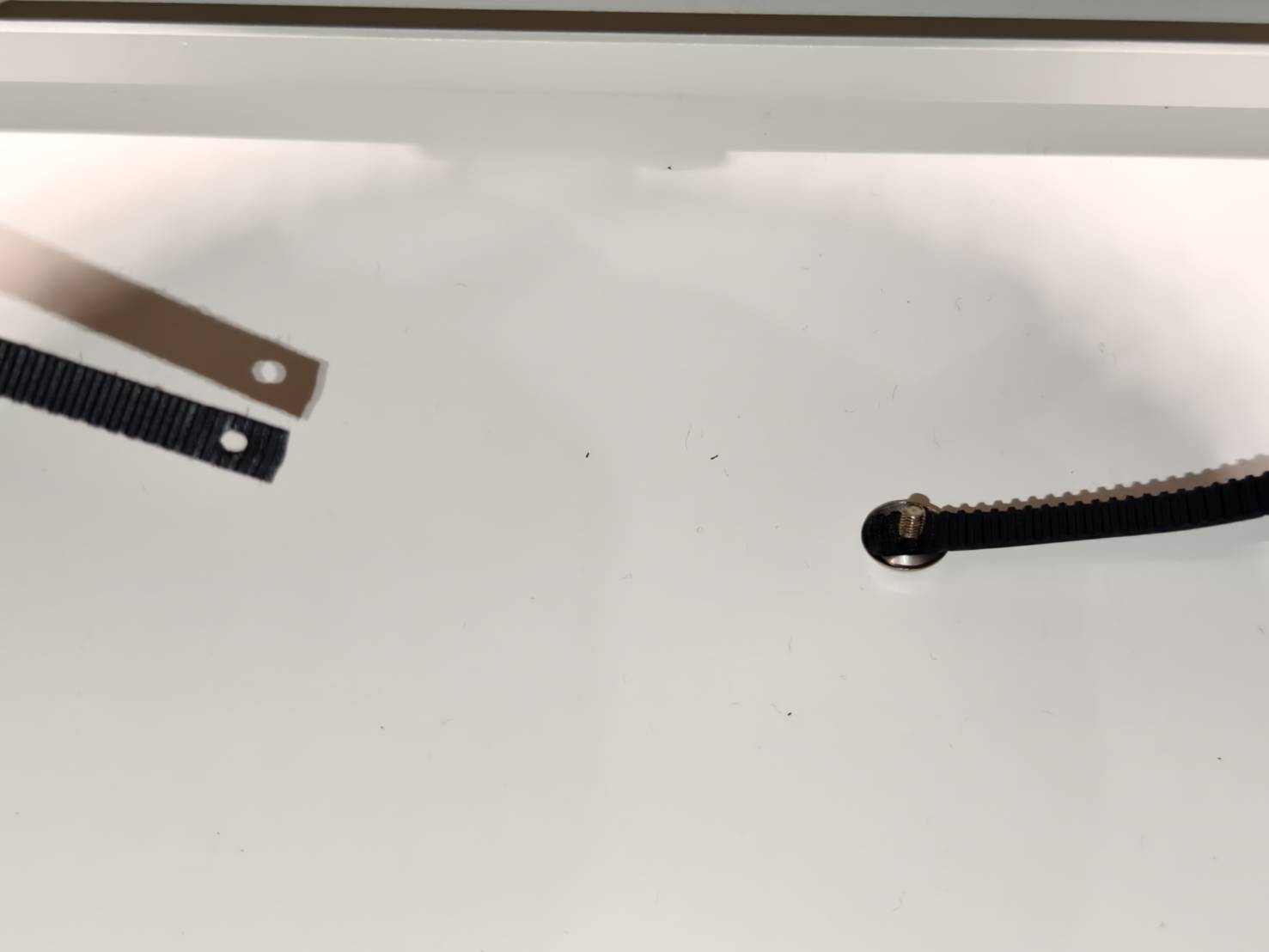

Si votre courroie est détachée comme illustré, la seule solution est de rapprocher de force les deux côtés pour réinsérer la vis dans les trous.
Assurez-vous que le côté denté de la courroie soit orienté vers l'intérieur du cadre.
Il est recommandé que cette opération soit effectuée par deux personnes, car la courroie peut être très tendue.
Étape 10

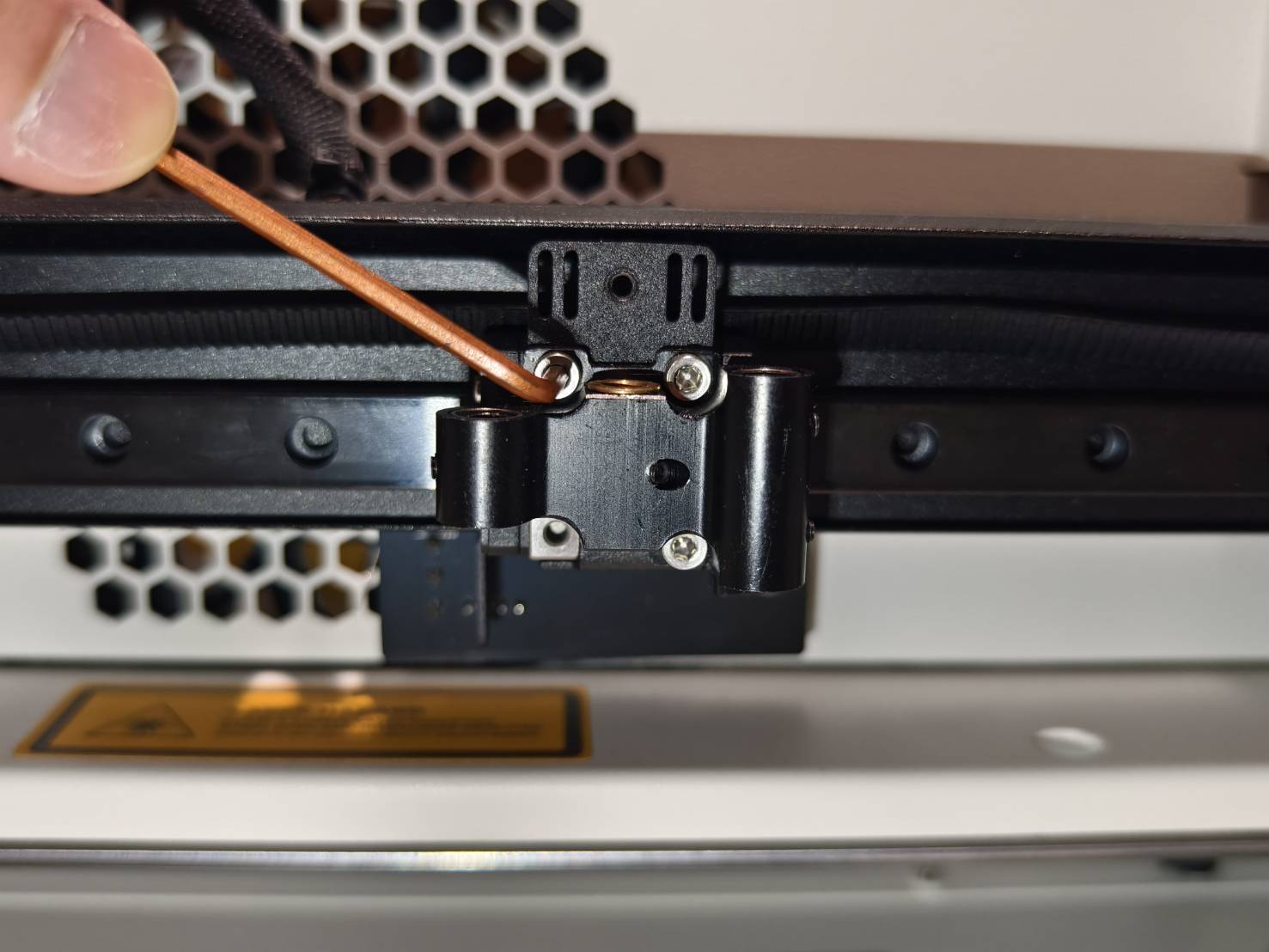

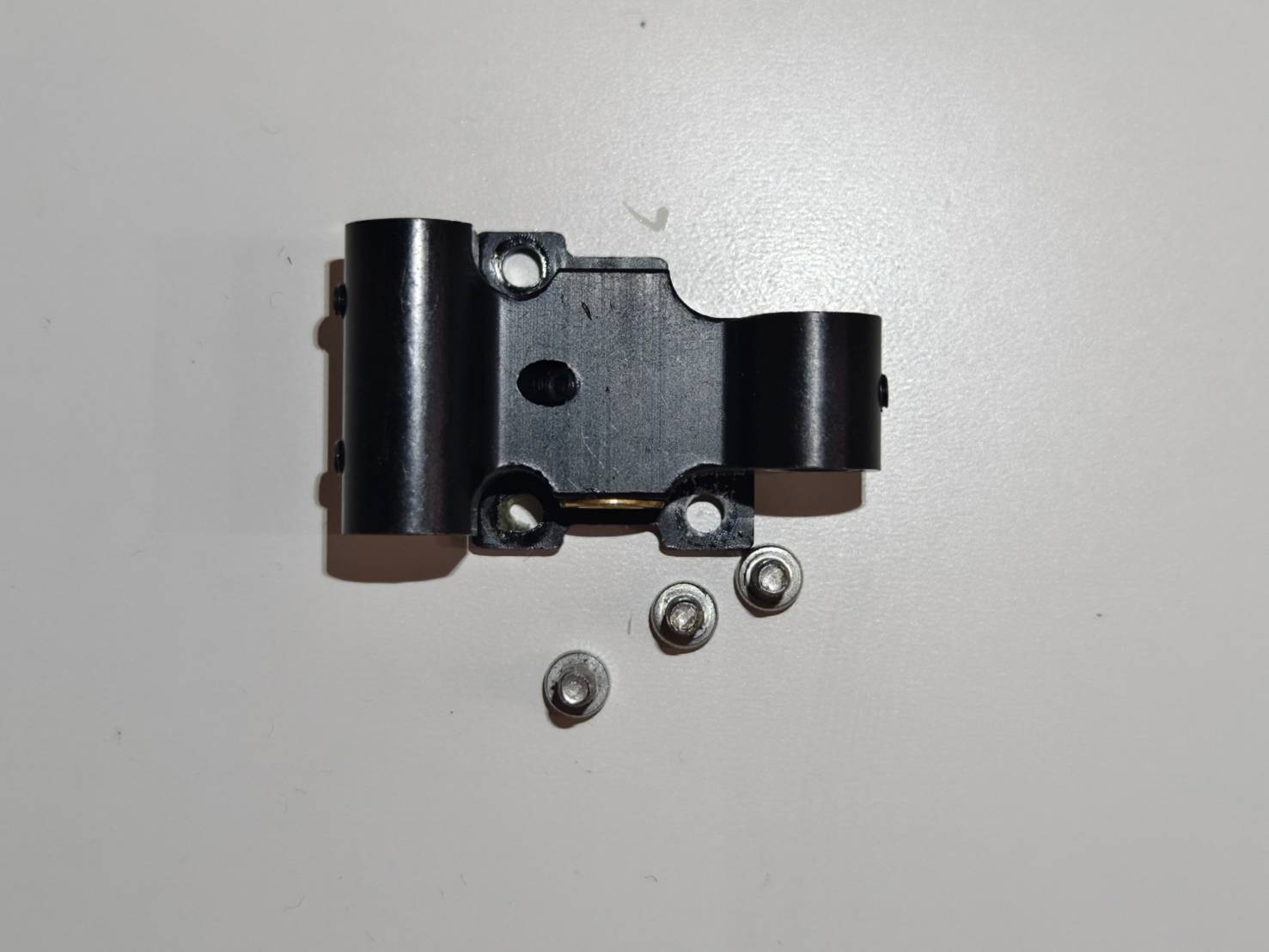

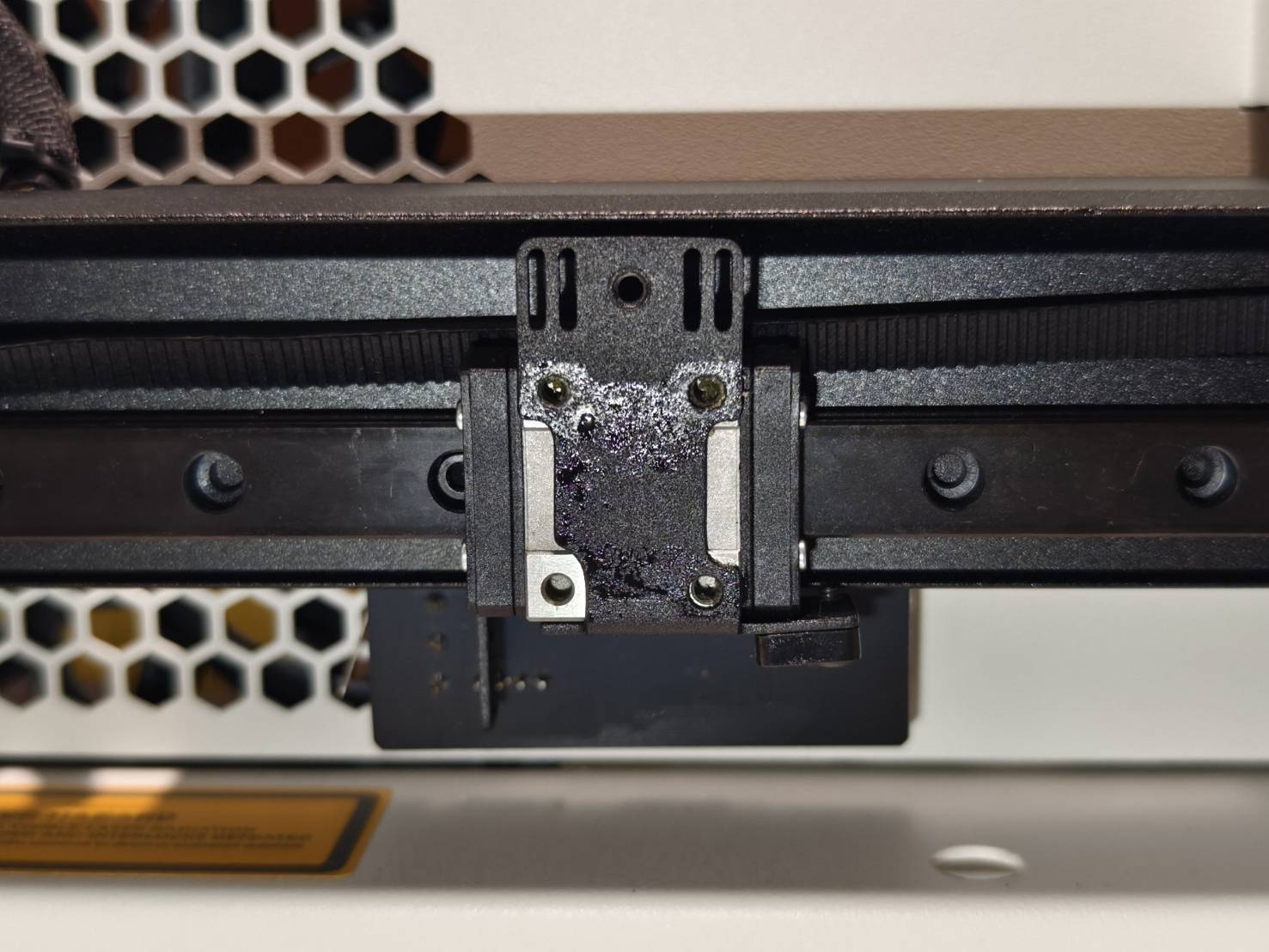

Retirez le support en dévissant les vis. (2,5 mm * 3 pièces)
Étape 11

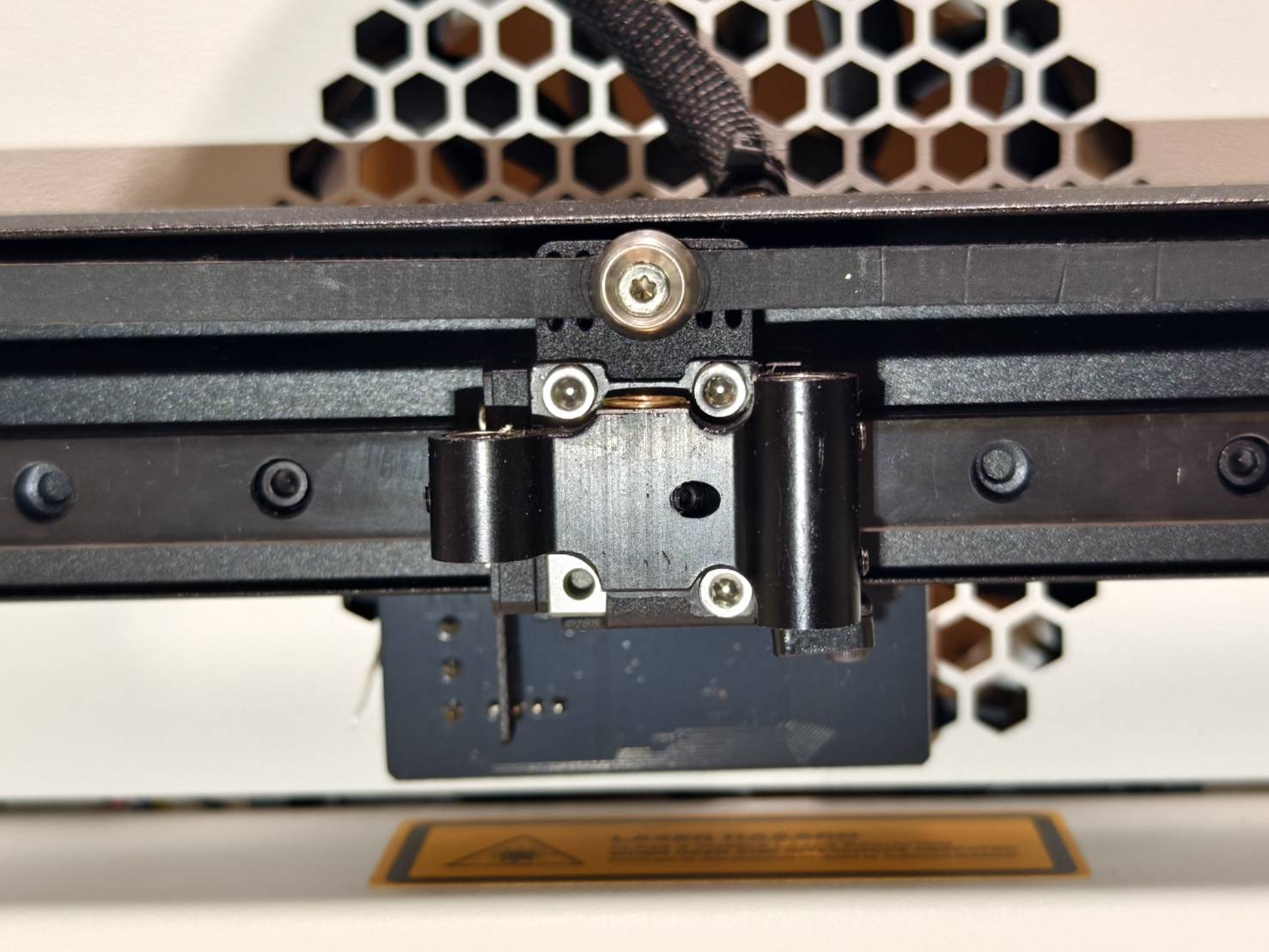

Installez le nouveau support en utilisant les mêmes vis que dans l'étape précédente.
Étape 12
Revissez la vis de la courroie.
Étape 13

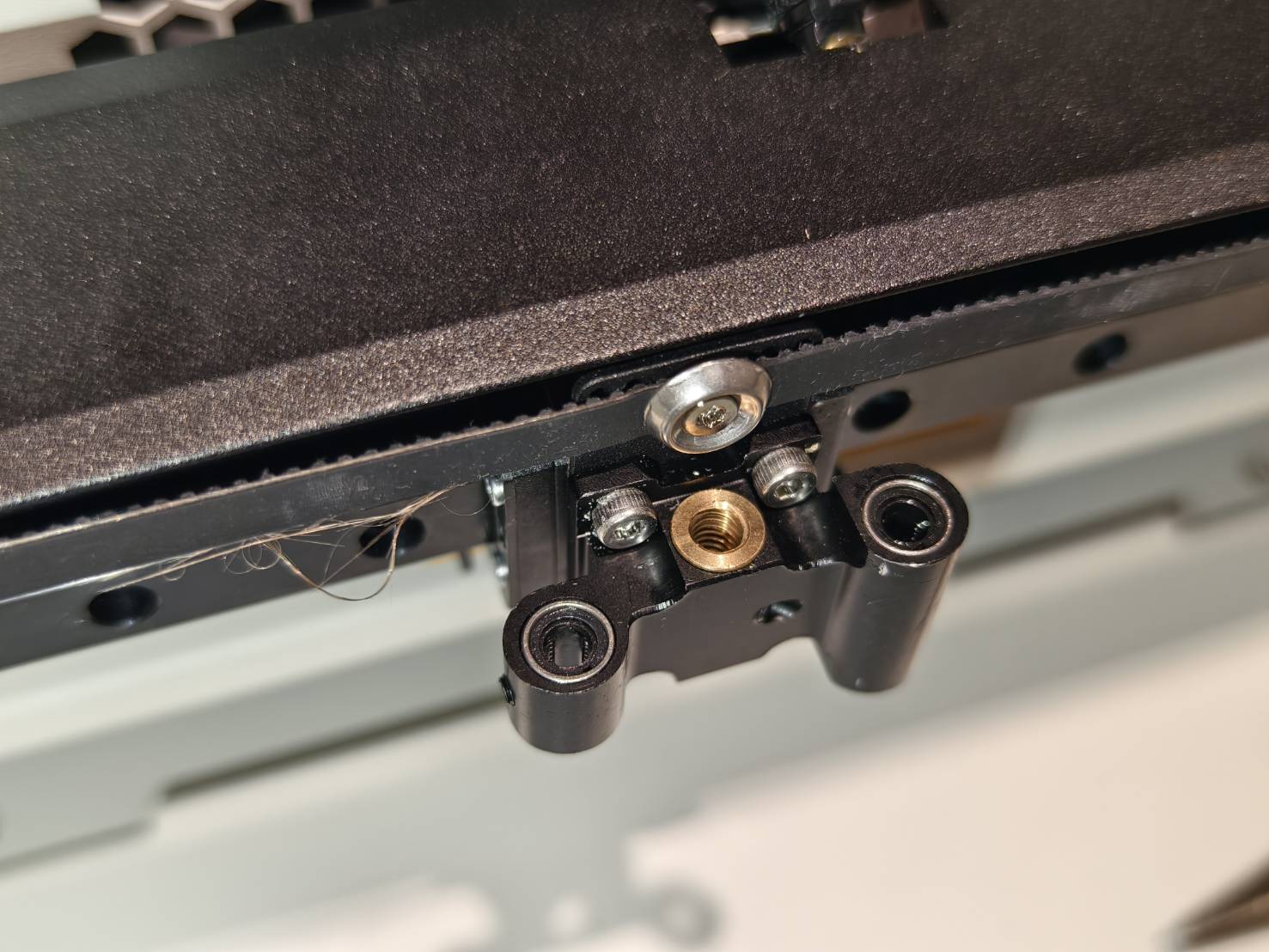

Maintenez le support en place et tournez le goujon central dans le sens antihoraire pour installer le support avec le moteur de l'axe Z.
Étape 14
Appliquez les autocollants noirs sur le dessus des arbres. Si les autocollants ne sont pas disponibles, ignorez cette étape car ils sont optionnels.
Étape 15

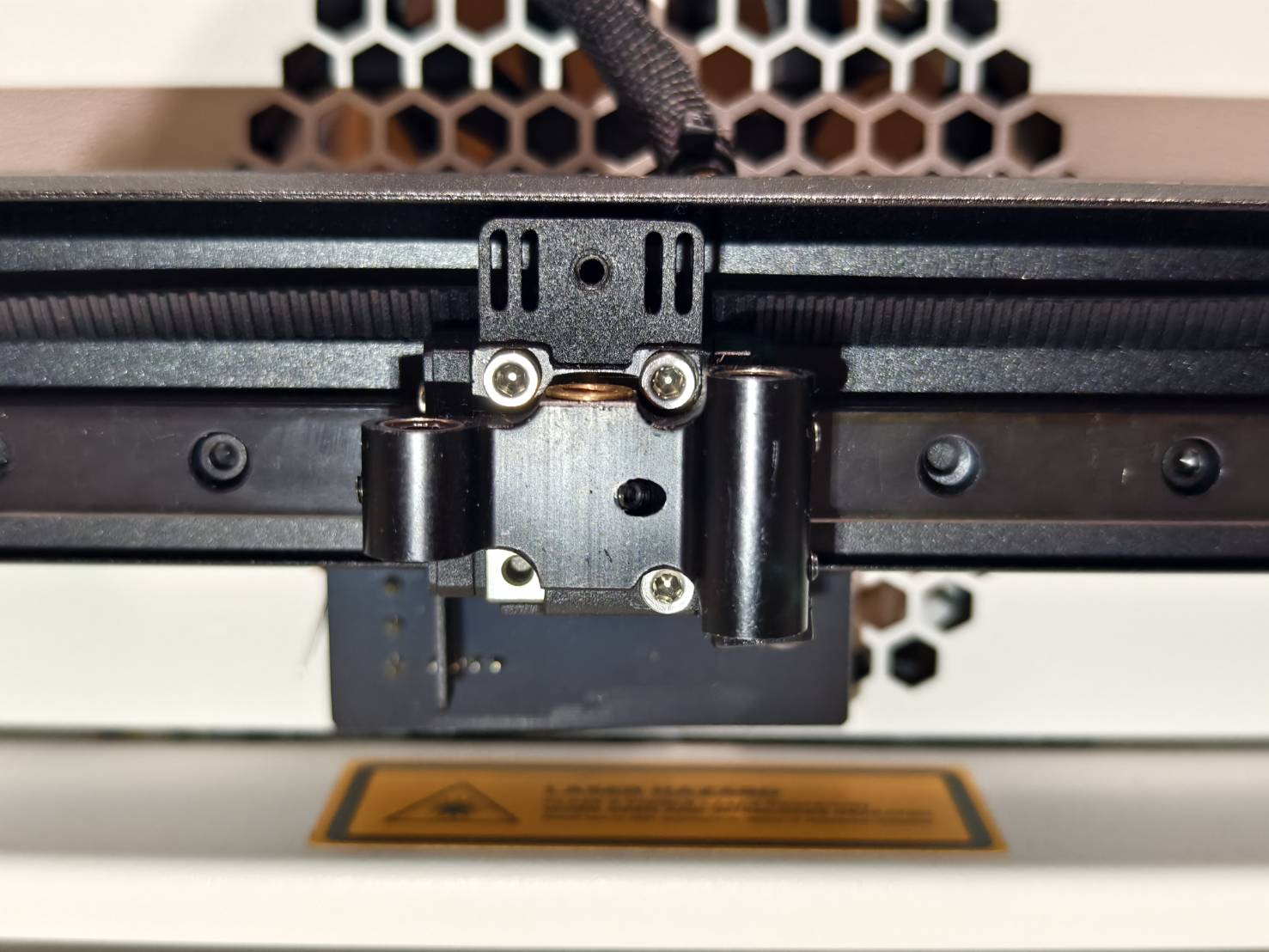

Réinstallez le cadre supérieur du siège du module. (vis hexagonale de 1,5 mm * 4 pièces)
Étape 16
Placez la base sur une table, en veillant à ce que les tenons dépassent légèrement du plateau.
Étape 16.1
Soulevez légèrement la machine pour aligner les mortaises à l'avant de la machine avec les tenons de la base. Insérez les tenons, puis posez la machine sur le plateau de la table.
Étape 16.2
Revissez ces vis pour fixer la base.
Étape 17
Réinstallez le tuyau d'air.
Étape 18
Réinstallez le ressort sur la courroie de l'axe X.
Étape 19
Rebranchez ces câbles.
