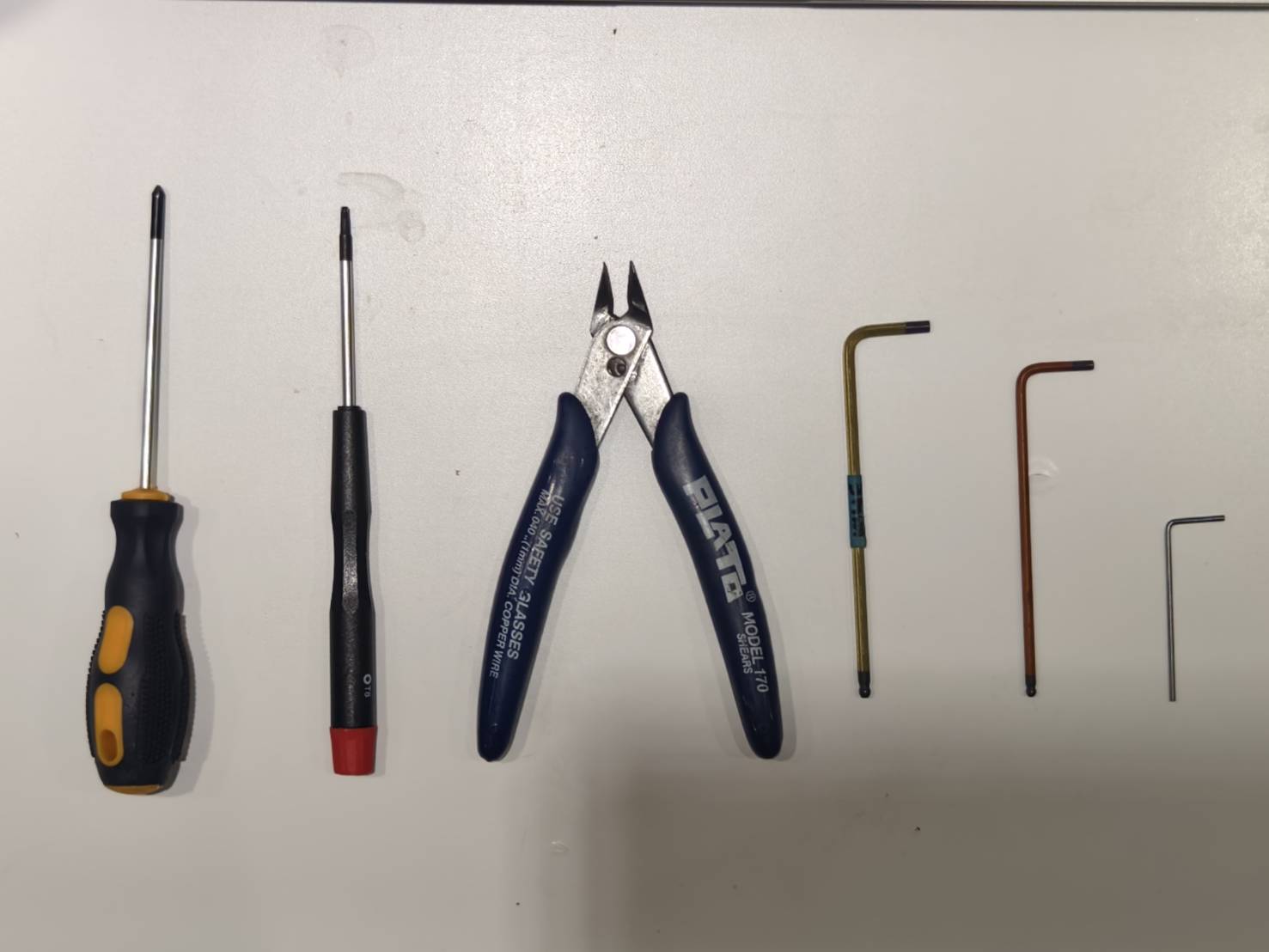

Outils
| 1 | Tournevis cruciforme |
| 2 | Tournevis Torx T8 |
| 3 | Pince coupante diagonale |
| 4 | Clé Allen de 3 mm |
| 5 | Clé Allen de 2,5 mm |
| 6 | Clé Allen de 1,5 mm |
Étape 1

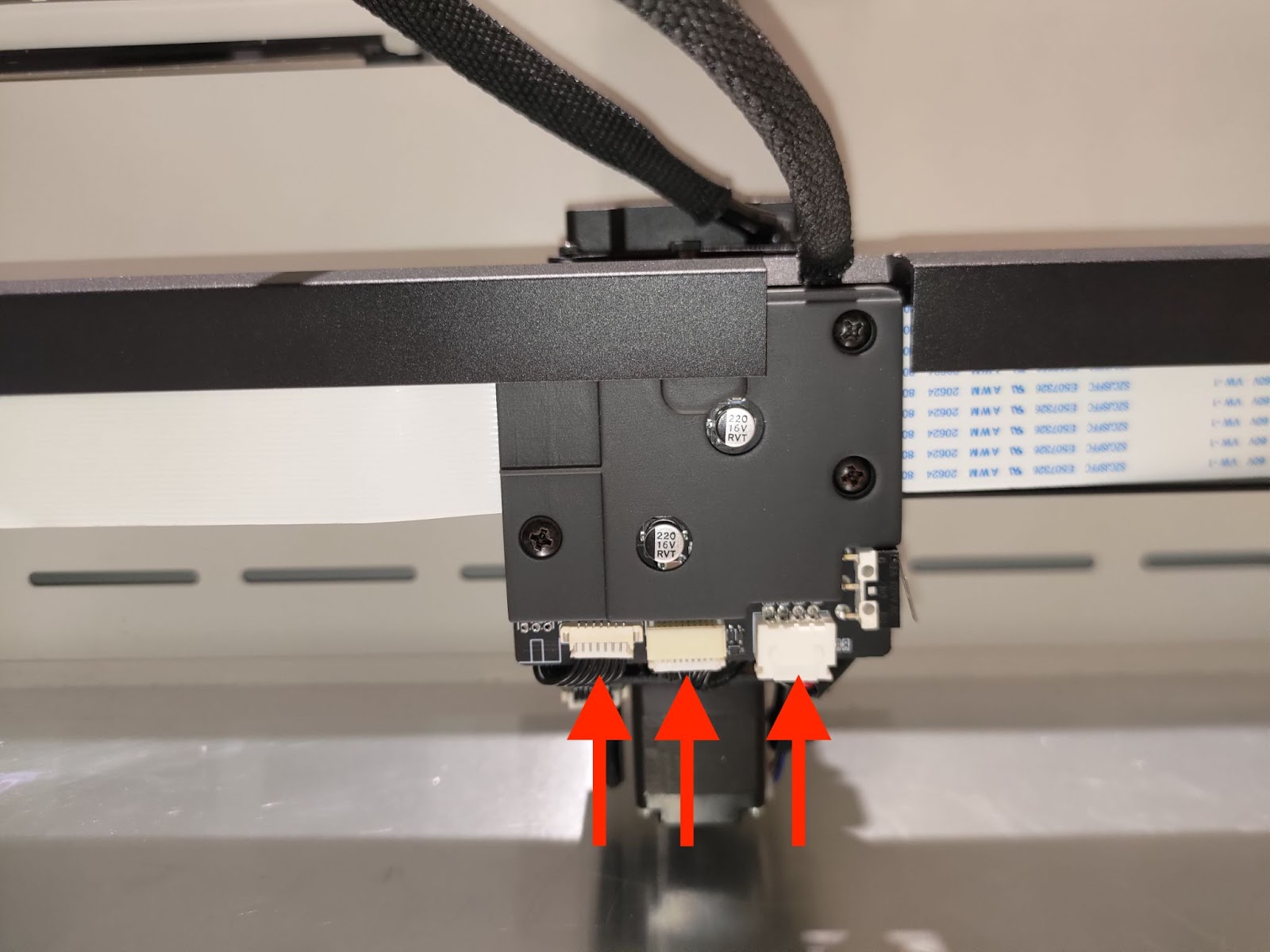

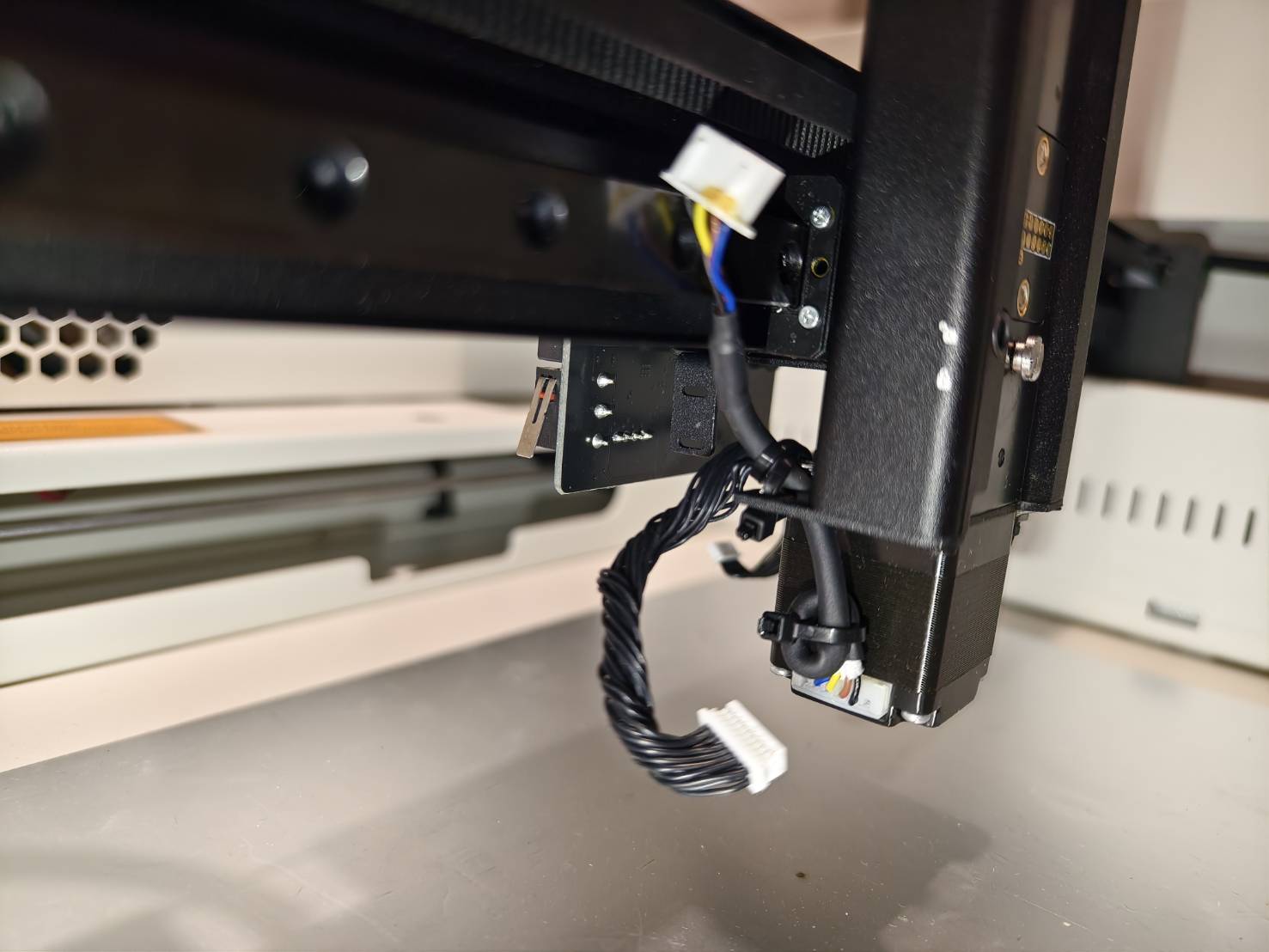

Débranchez les trois câbles indiqués sur l'image ci-dessous.
Étape 2
Utilisez une clé Allen pour retirer le ressort de courroie sur la courroie de l'axe X.
Étape 3

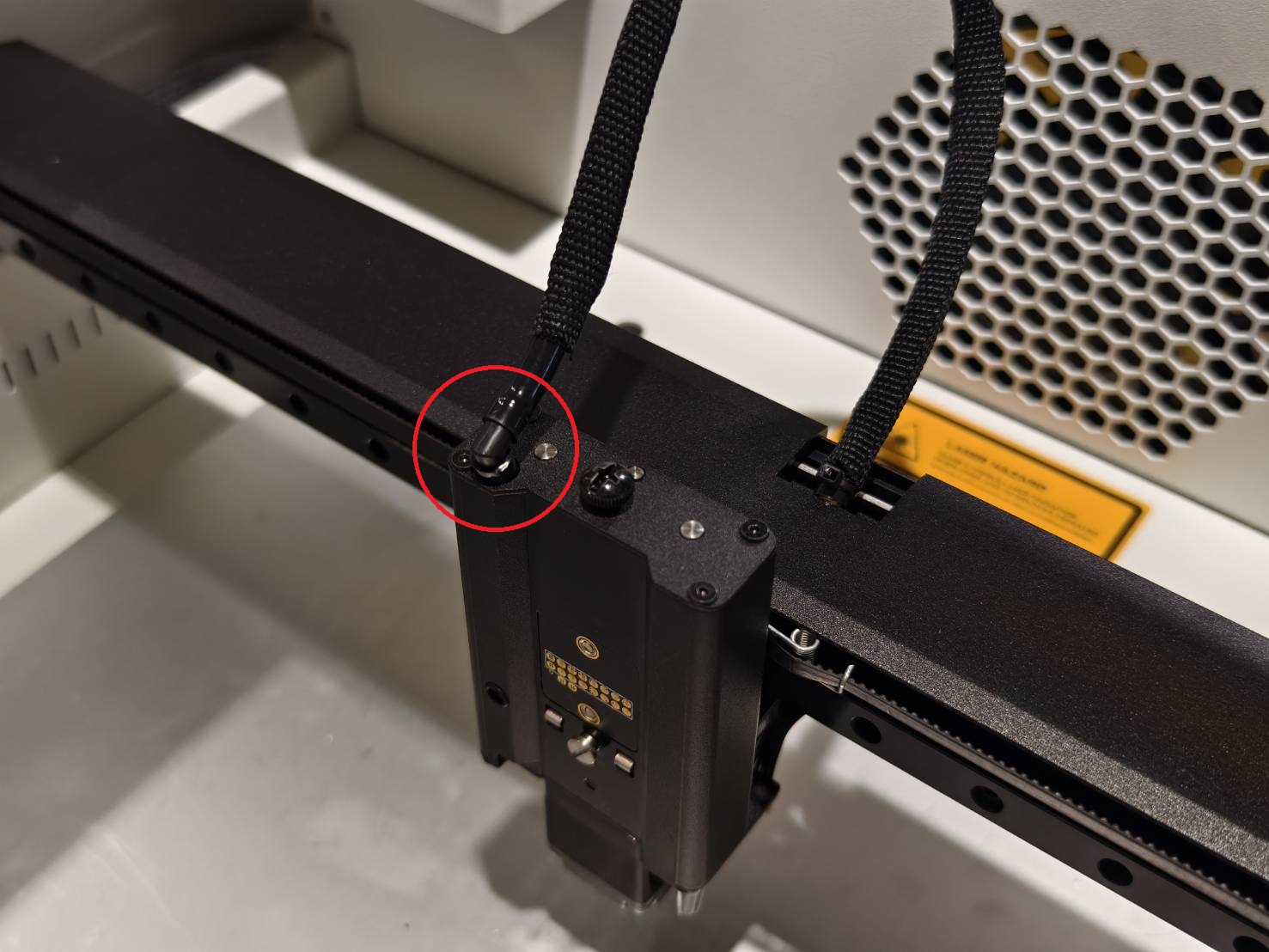

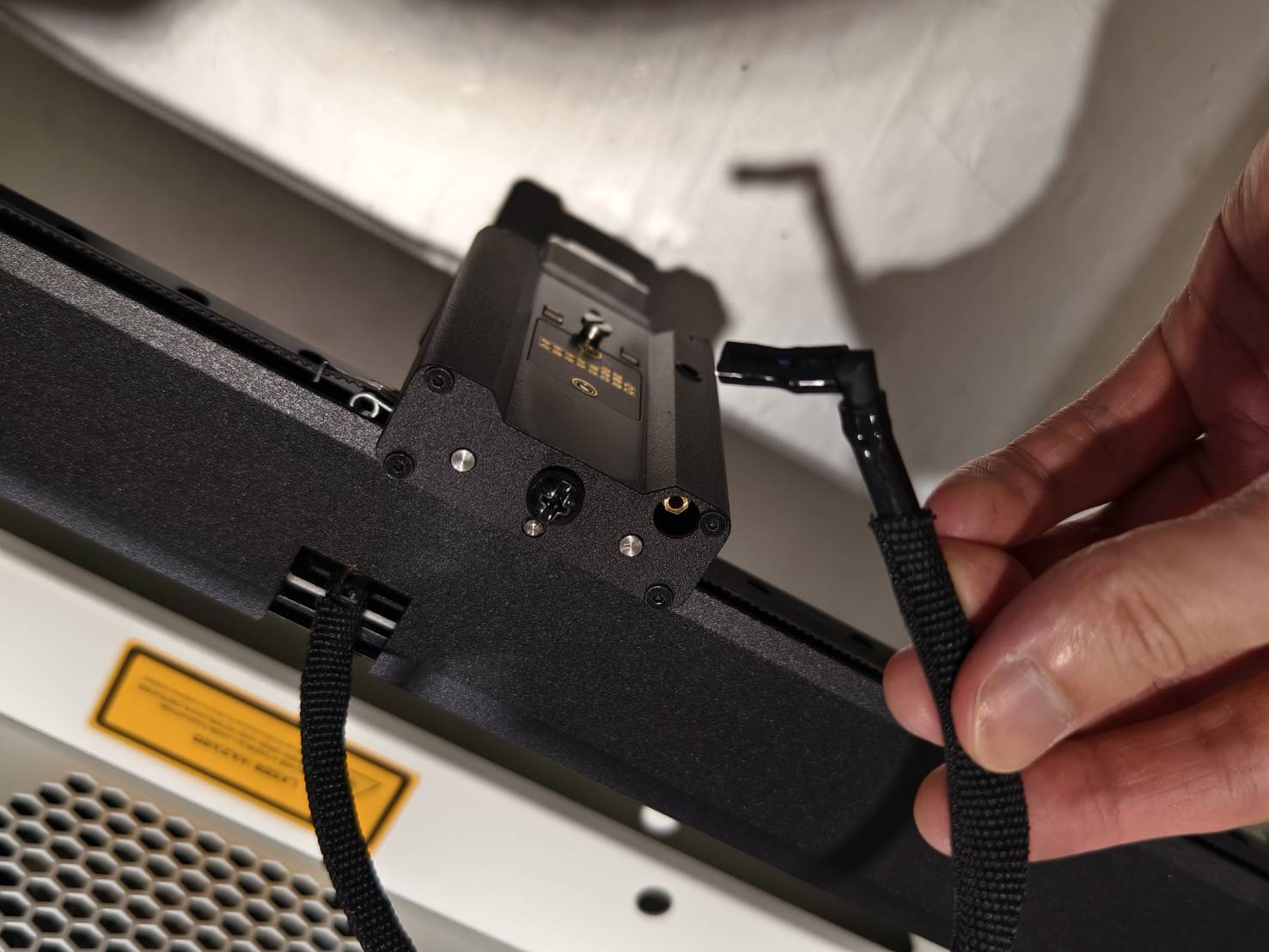

Détachez le tuyau d'air avec le raccord en L du support de module.
Étape 4

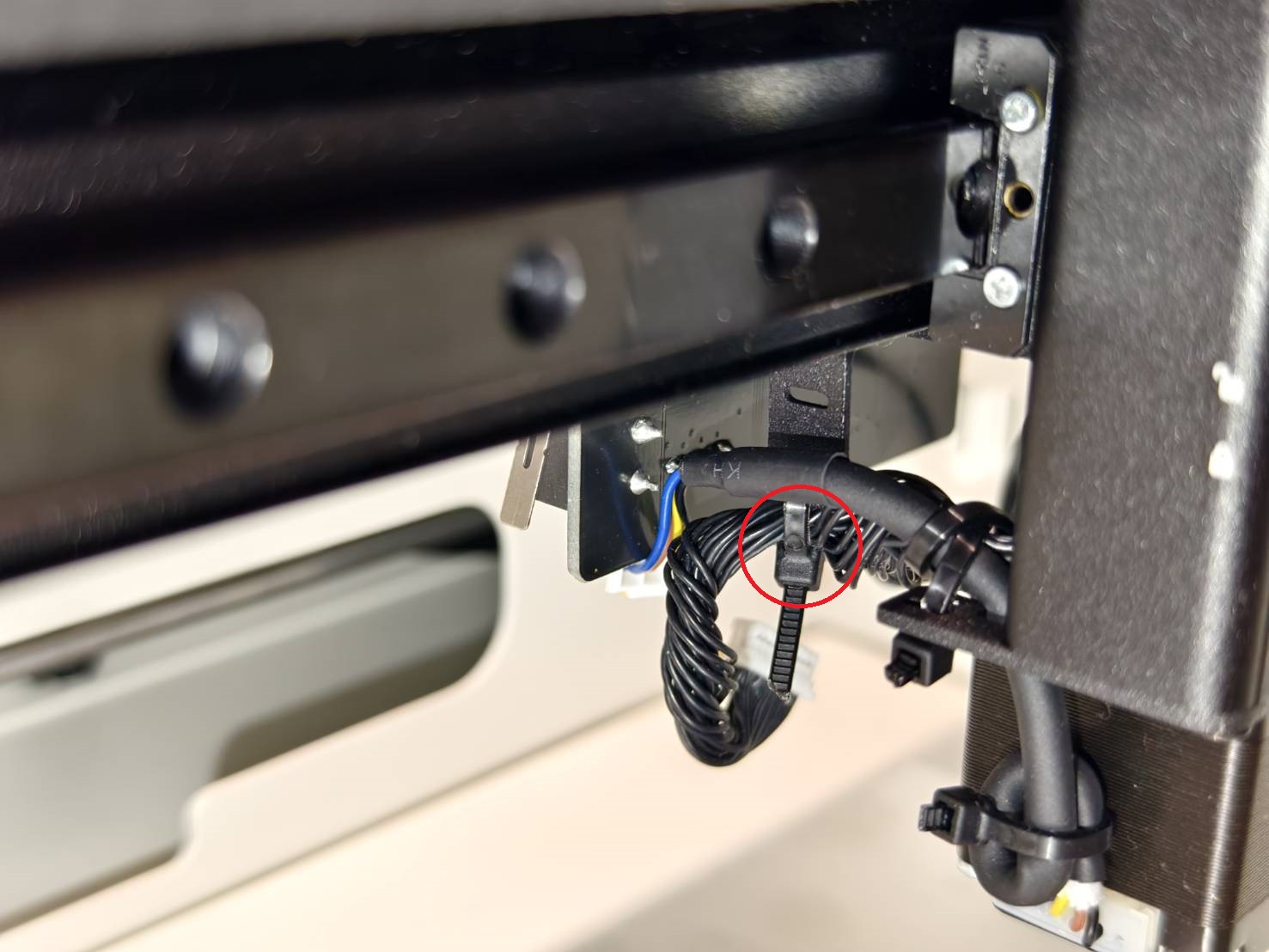

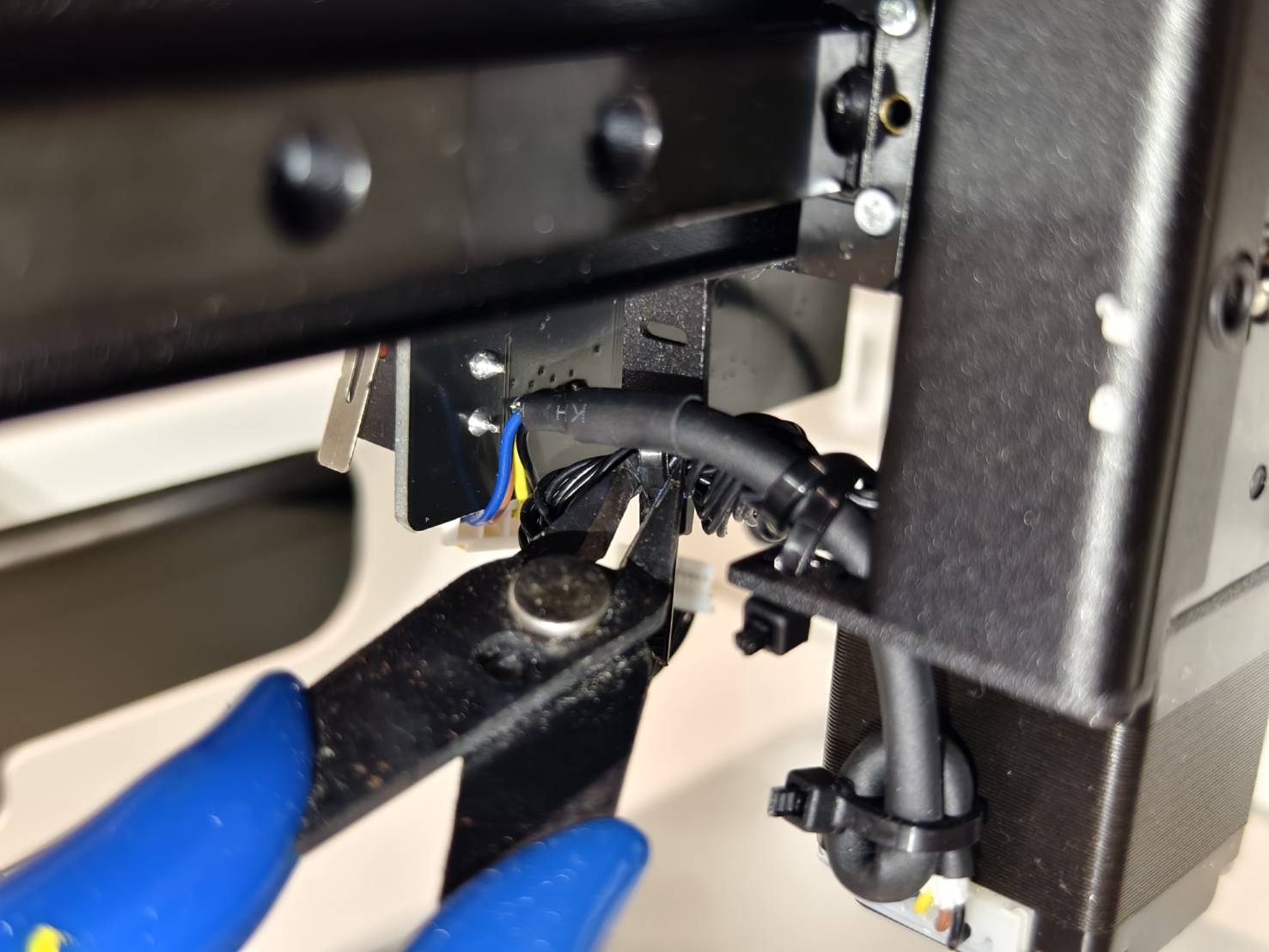

Coupez le serre-câble qui maintient le câble 20 broches à l'arrière du support de module.
Étape 5
Dévissez ces deux vis pour retirer la base métallique.
Étape 5.1

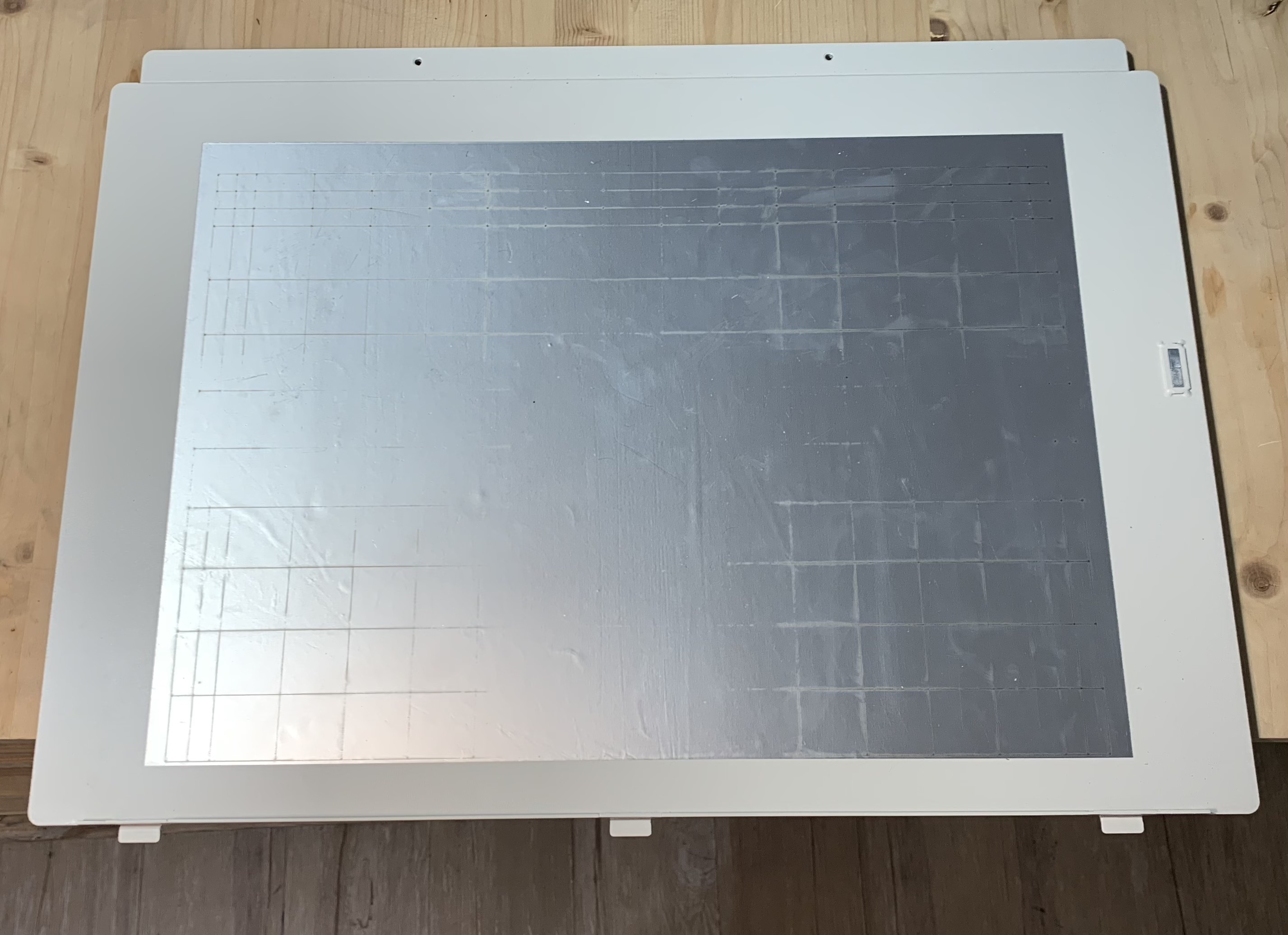

Retirez la base métallique en soulevant légèrement la machine et en sortant directement la base.
Étape 6

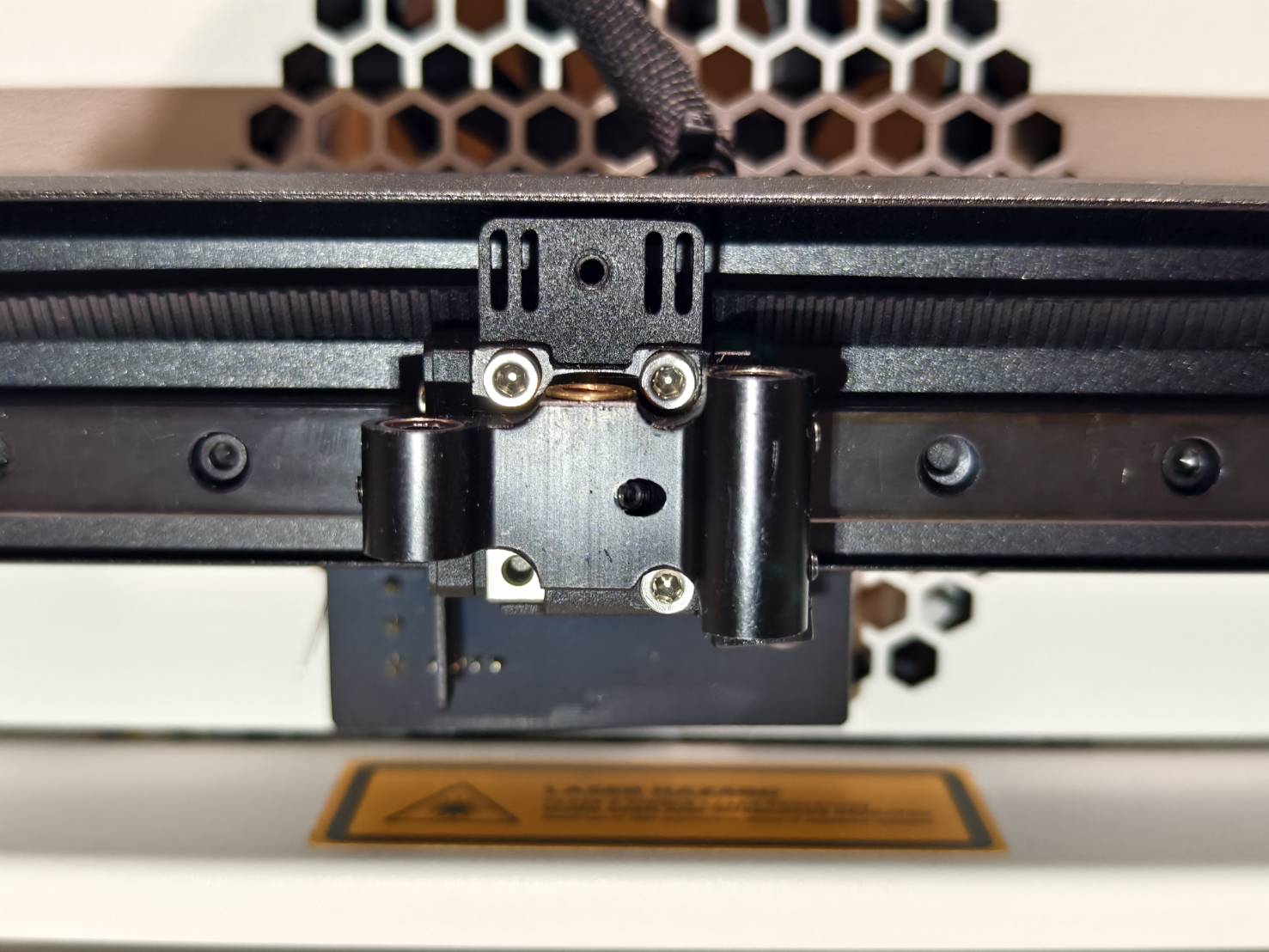

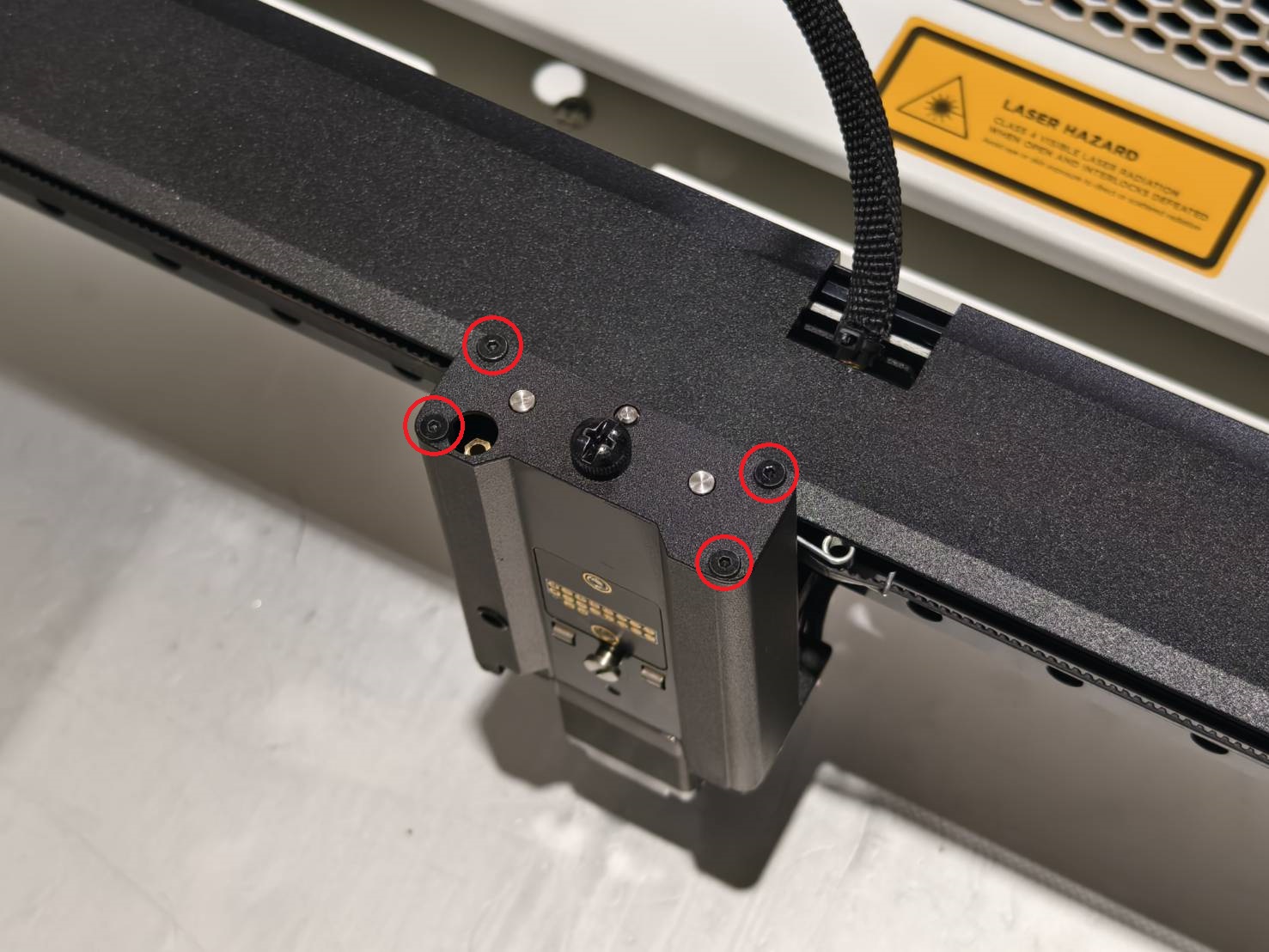

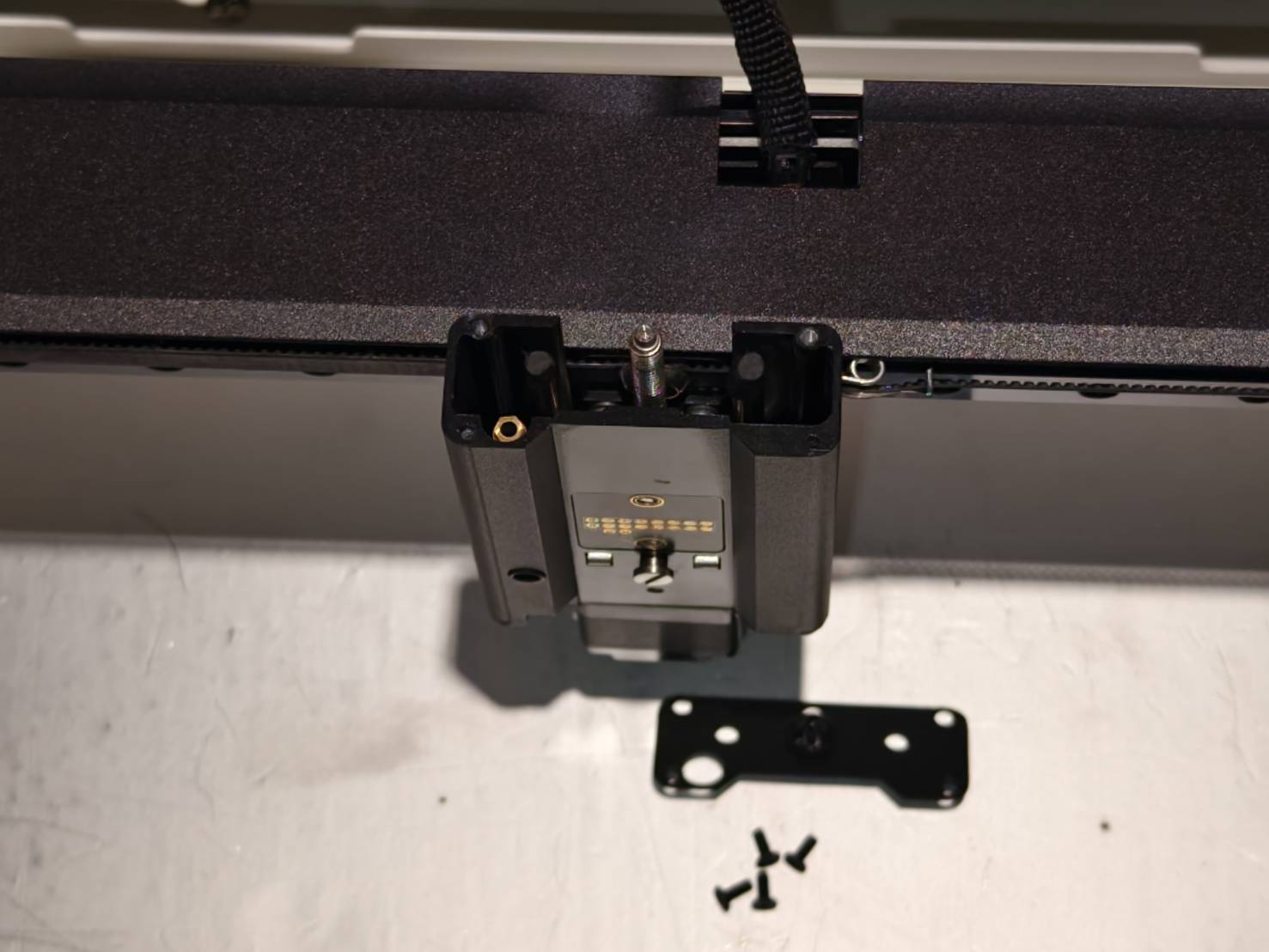

Retirez le cadre supérieur du support de module. (vis hexagonale 1,5 mm × 4 pièces)
Étape 7

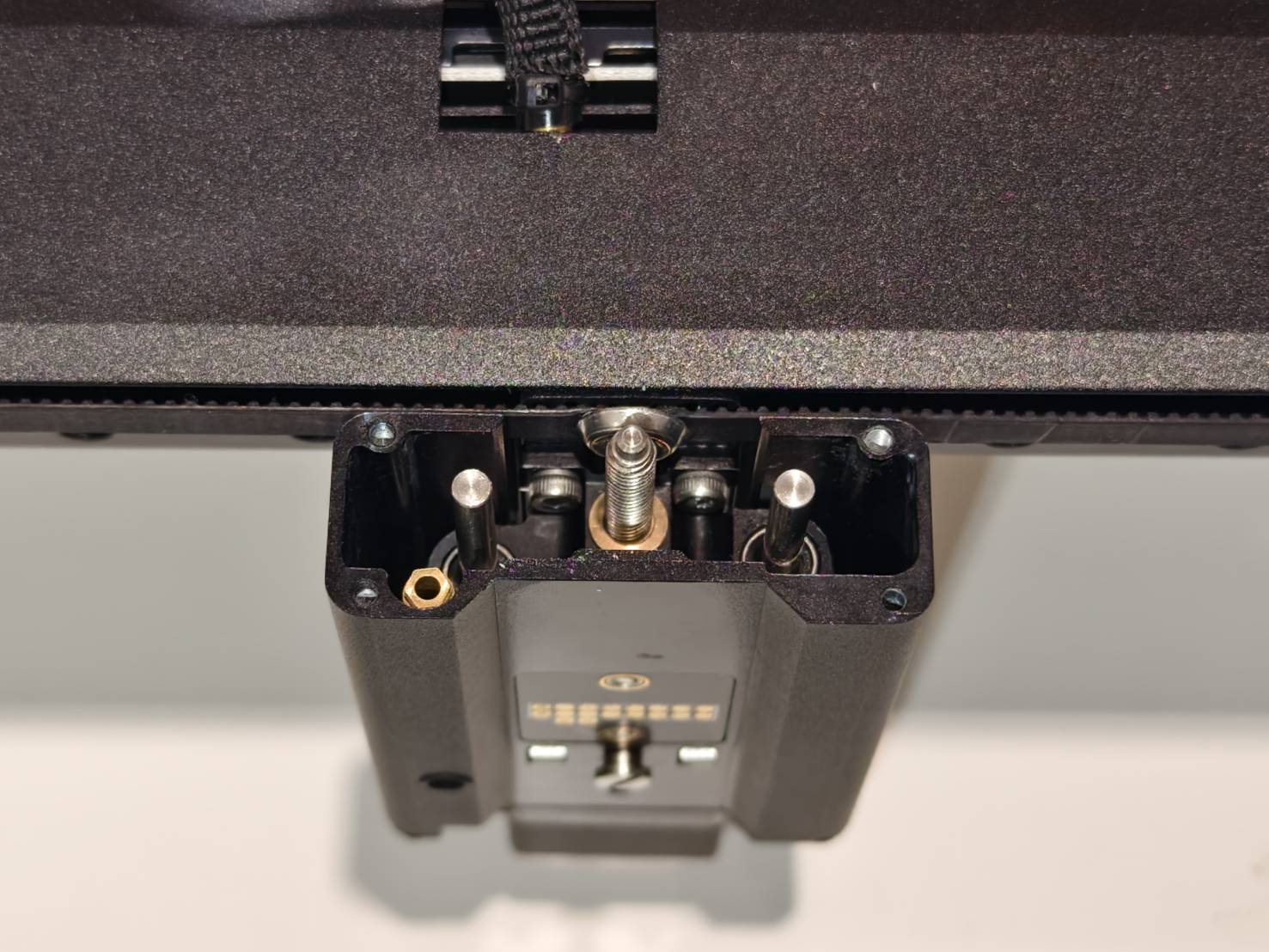

Retirez le roulement situé sur le dessus du goujon et conservez-le en lieu sûr pour une utilisation ultérieure.
(Si votre machine n'a pas ce roulement, veuillez passer à l'Étape 7.1.)
Étape 7.1

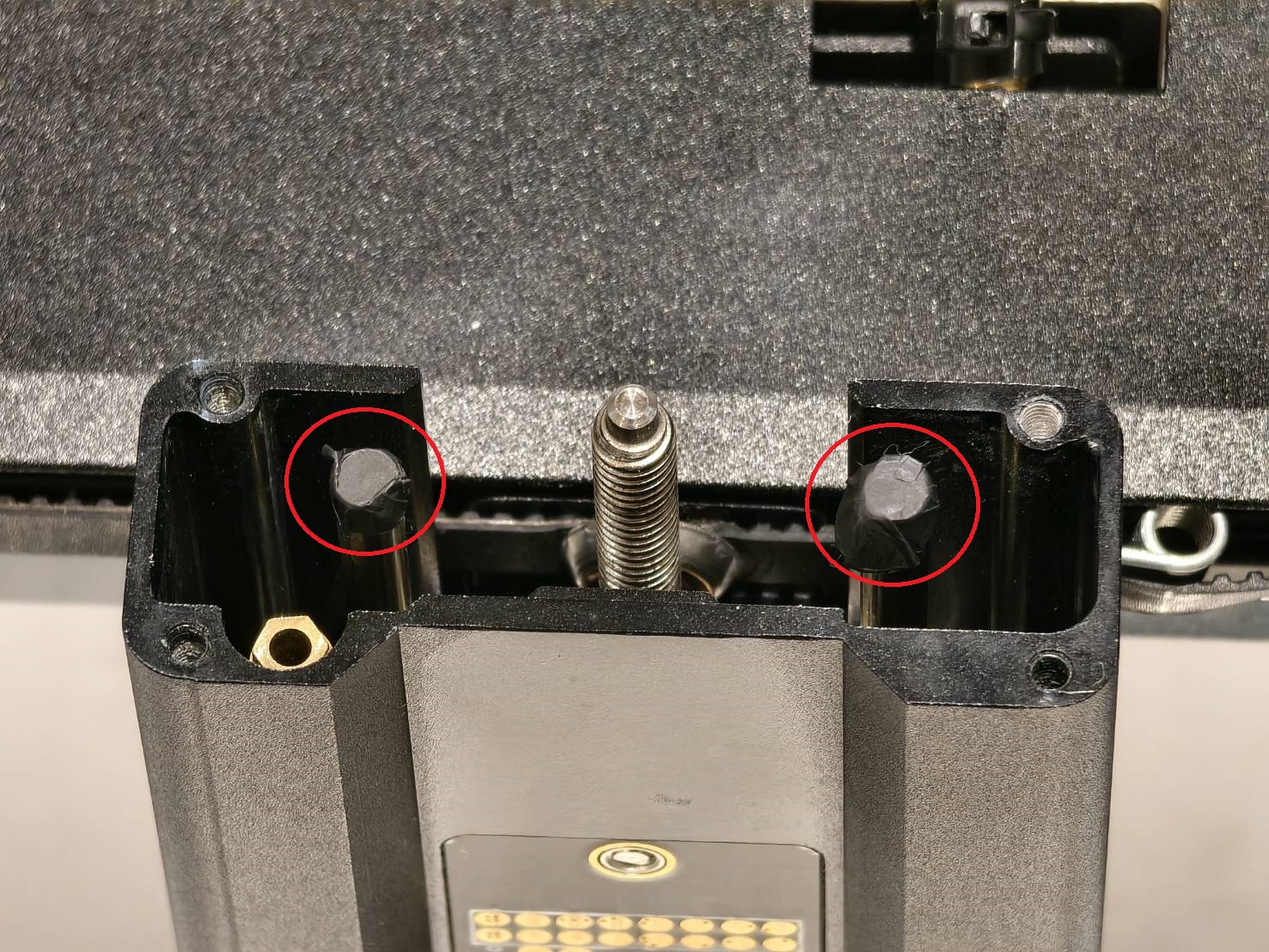

Retirez les deux autocollants noirs situés sur le dessus des arbres.
Si votre machine n'a pas d'autocollants comme sur la photo ci-dessous, veuillez passer à l'Étape 8.
Étape 8
Tournez le goujon central dans le sens horaire pour retirer l'ensemble du support avec le moteur de l'axe Z.
Étape 9

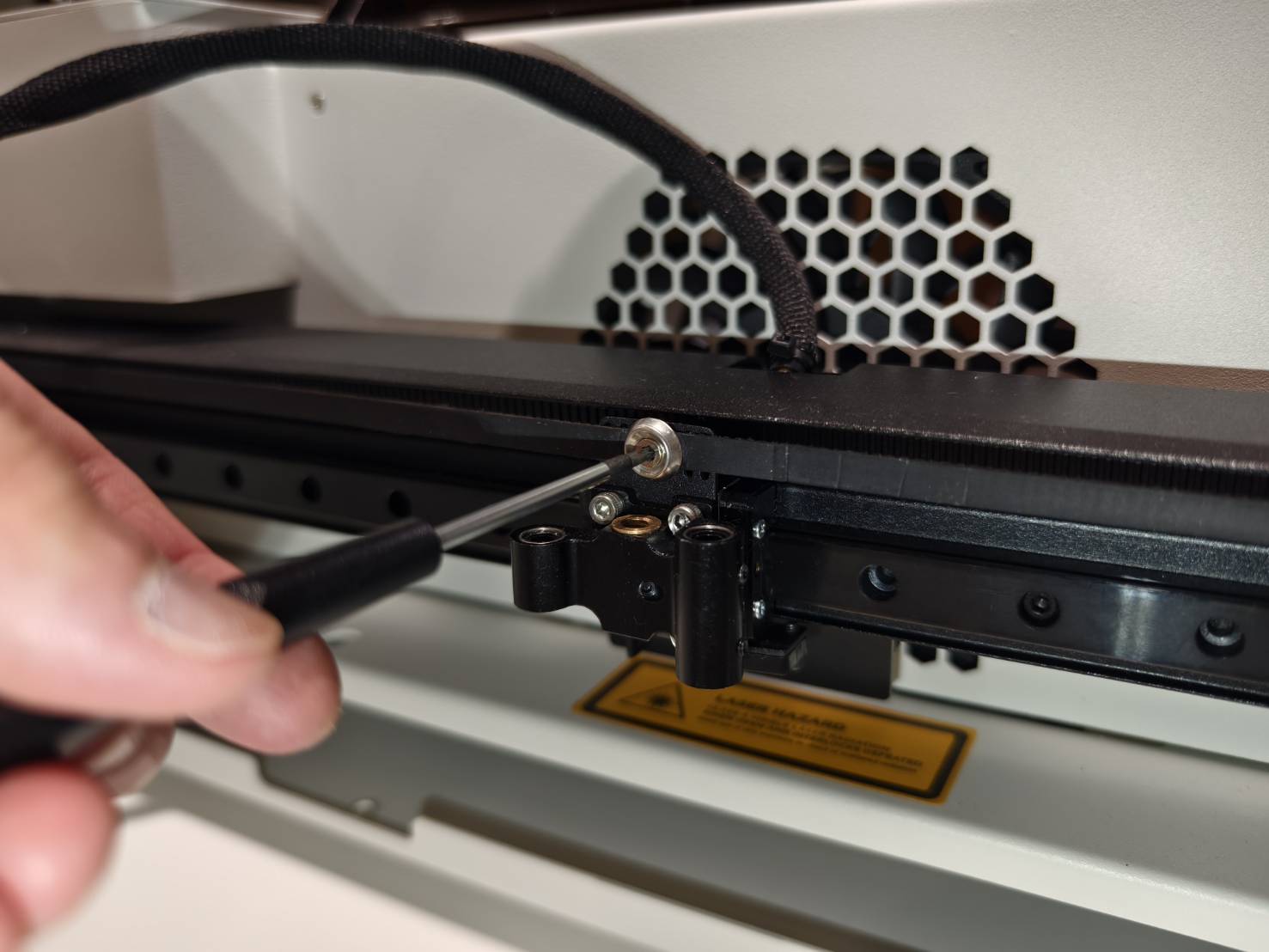

Dévissez la vis de courroie. Veuillez maintenir la courroie lors du dévissage pour éviter qu'elle ne se détache.
Étape 10
Retirez la courroie en l'extrayant, ou vous pouvez la couper.
Étape 11
Éteignez la machine, débranchez le cordon d'alimentation et retournez la machine.
Étape 12

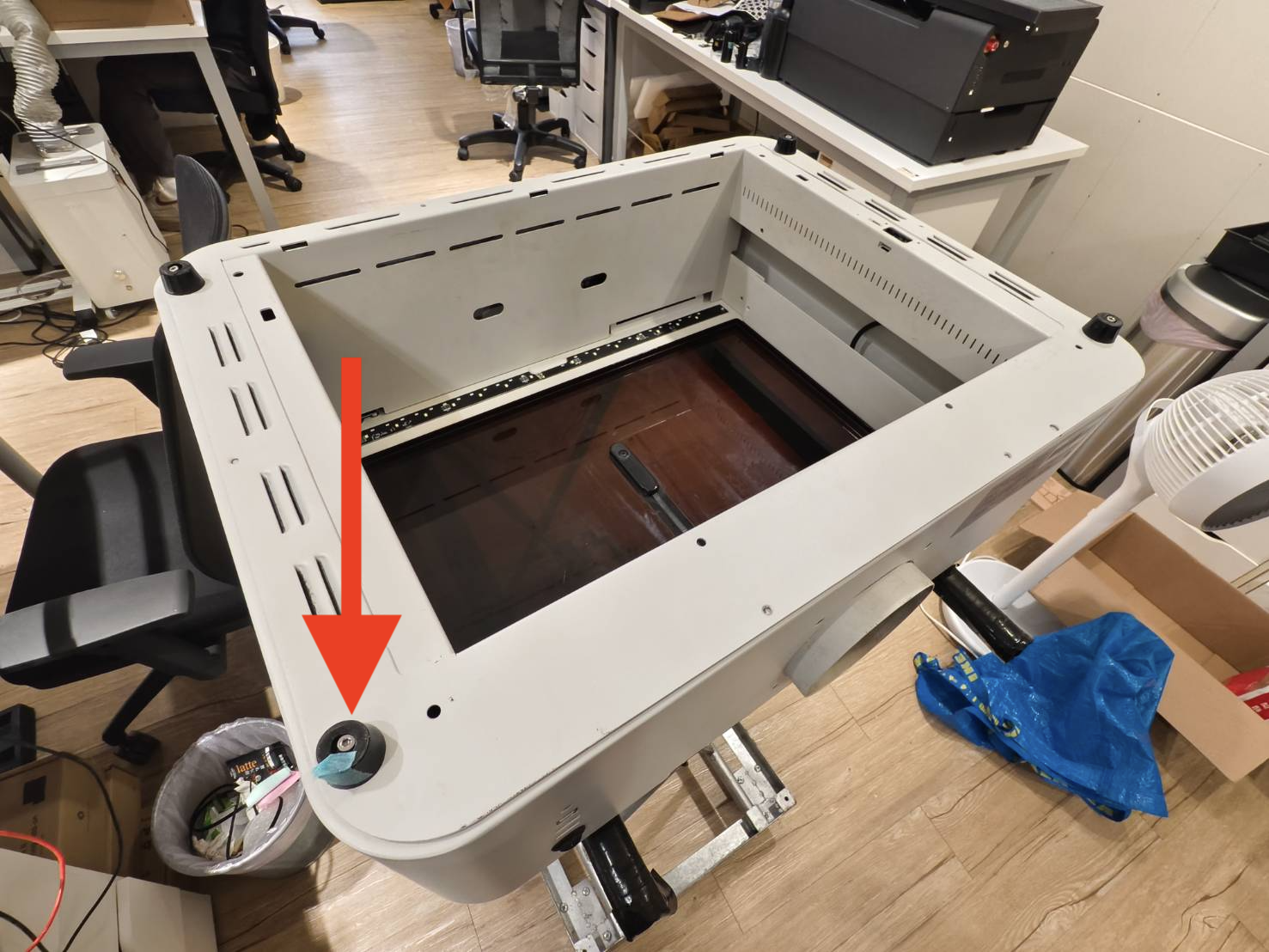

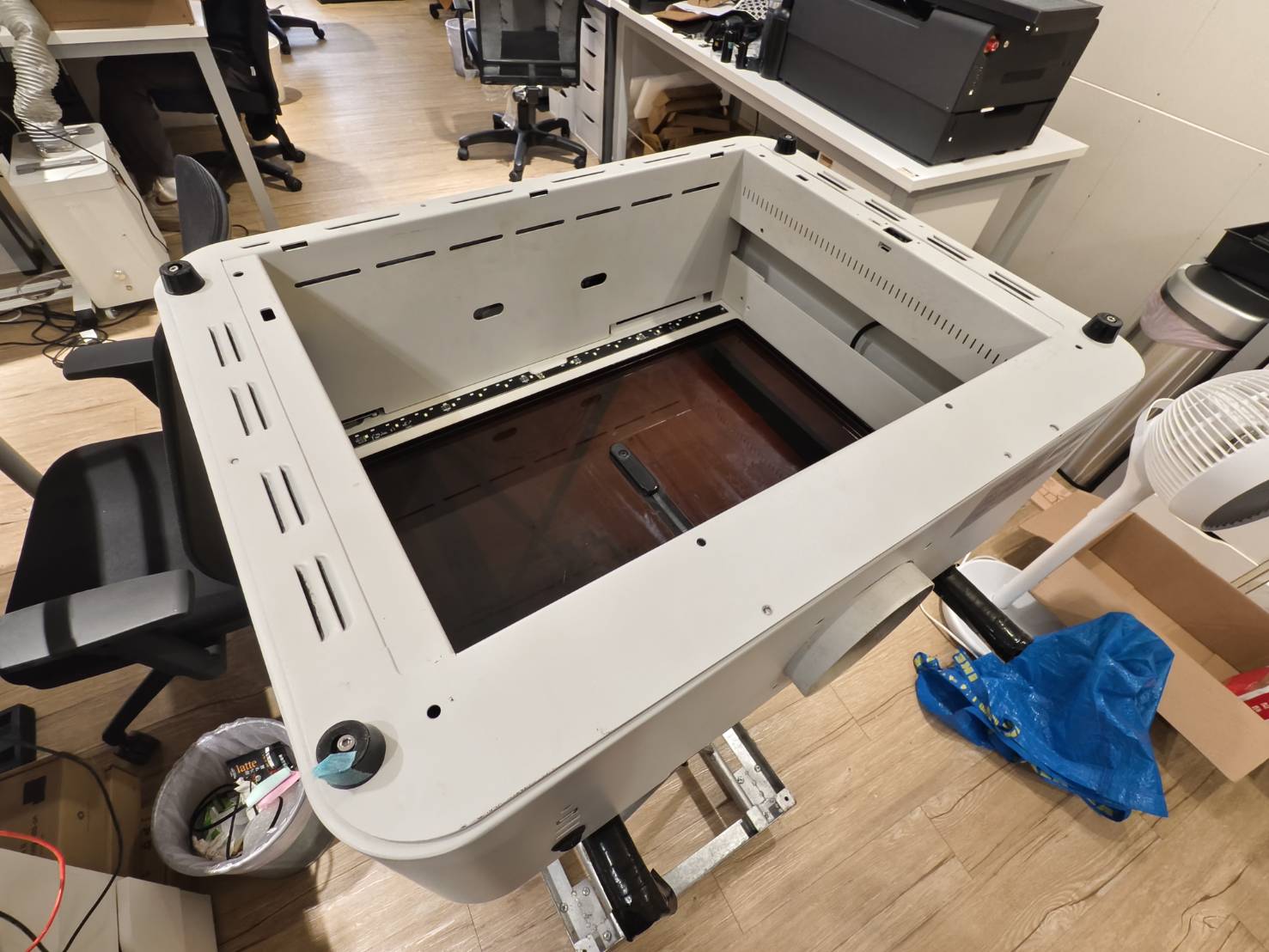

Marquez le pied en caoutchouc et la vis qui sont proches du port USB.
Le but du marquage est que la vis de ce pied sera plus courte que les autres et doit rester à la même position.
Étape 13

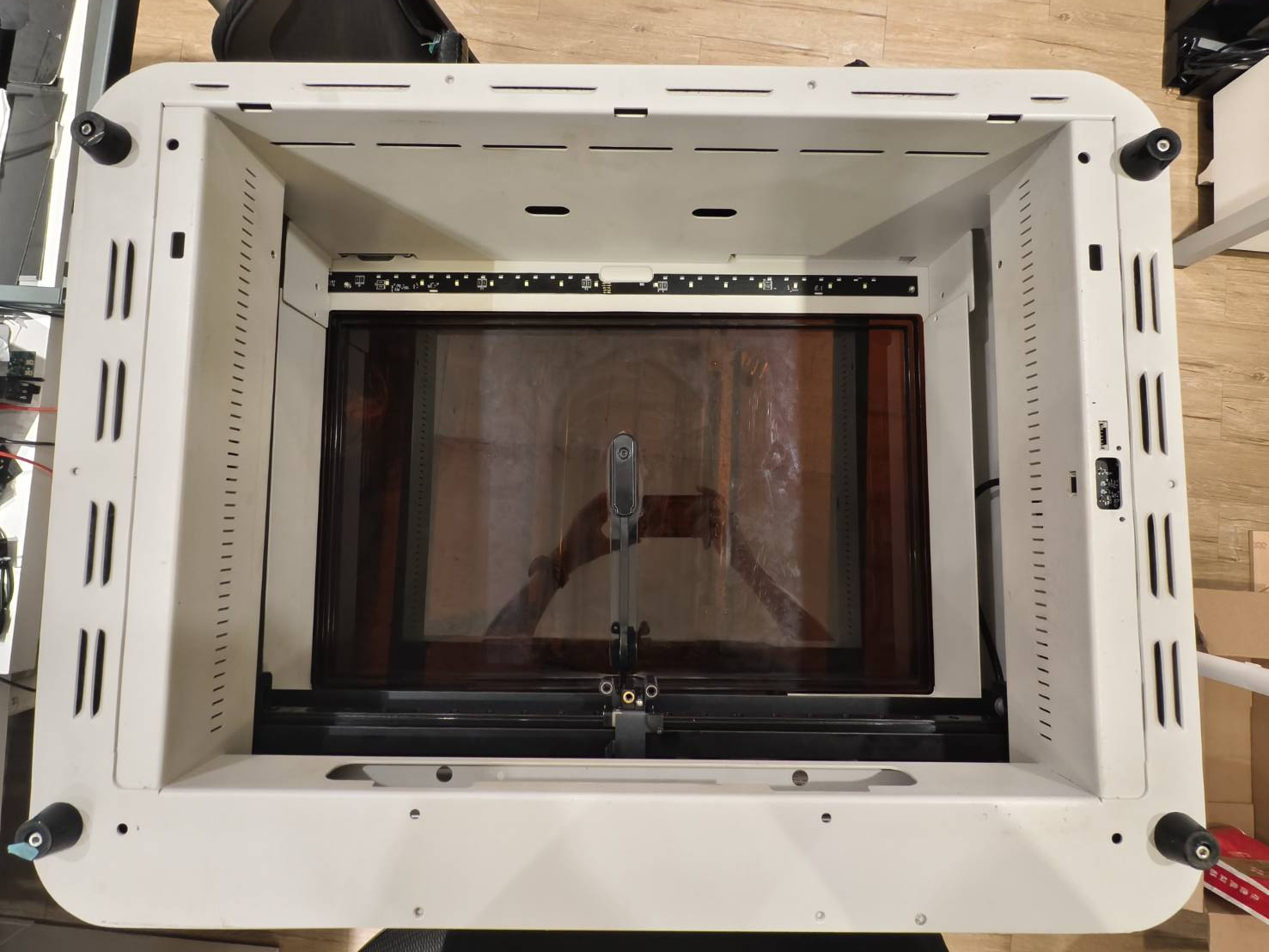

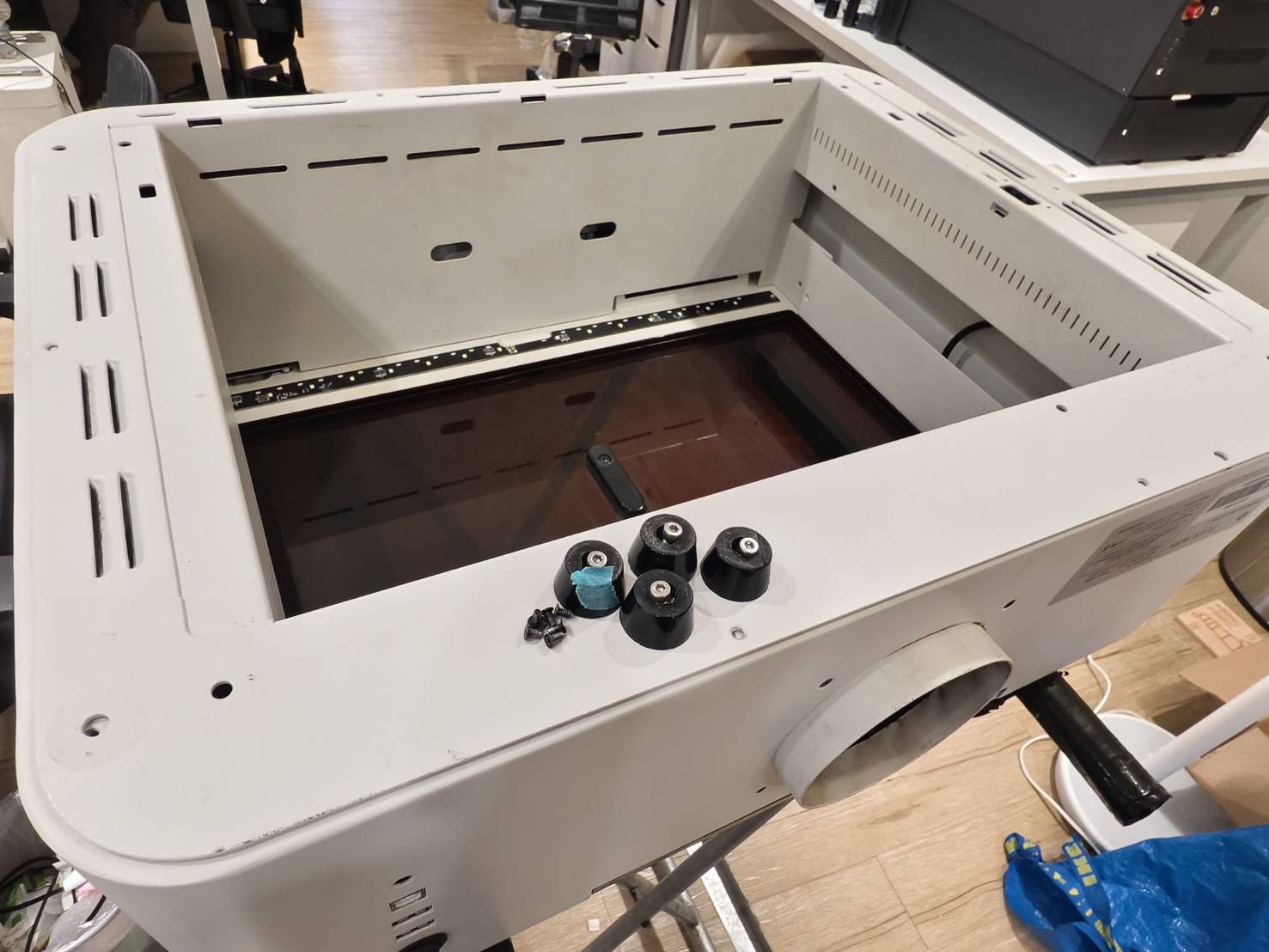

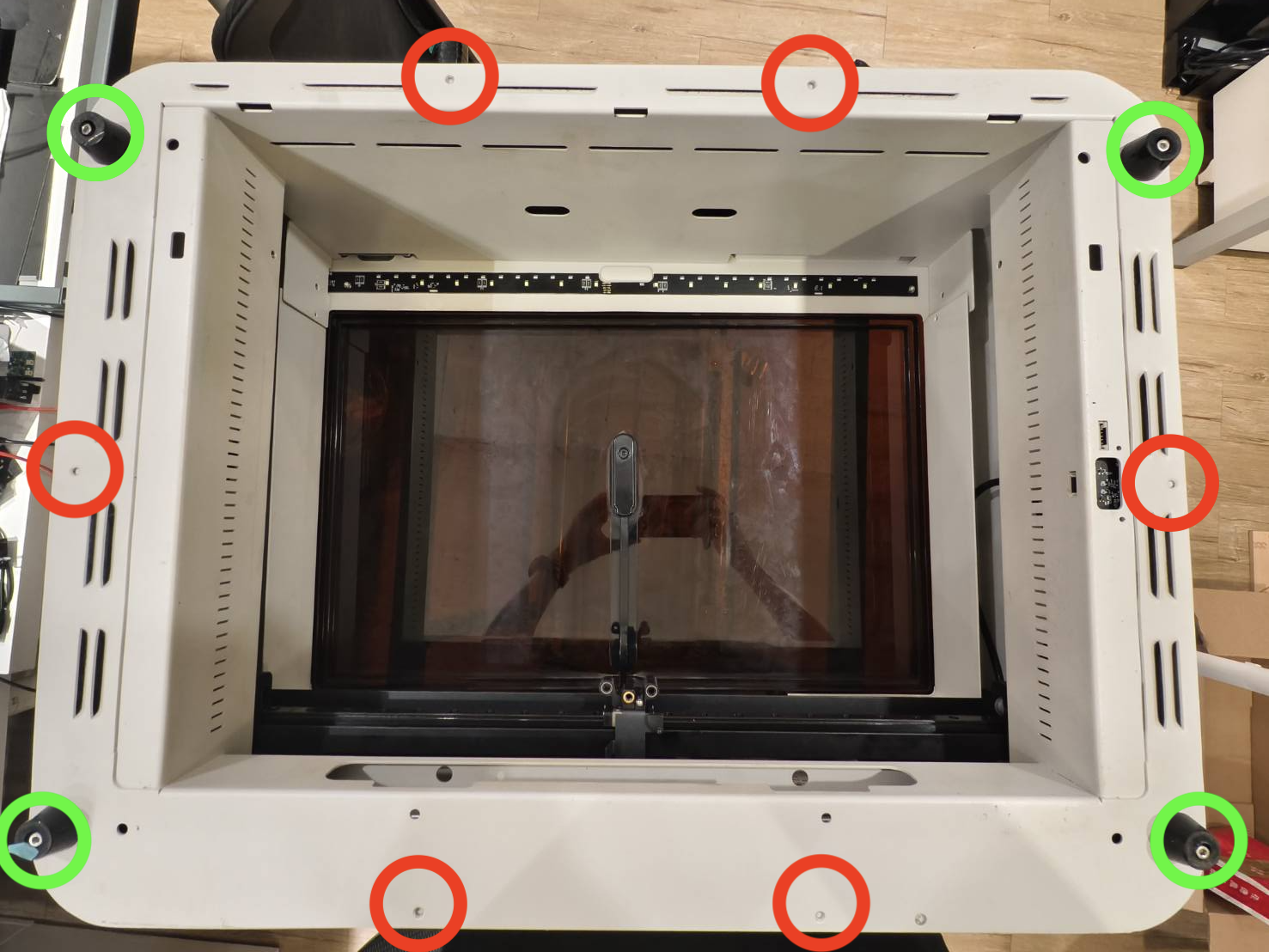

Dévissez ces vis inférieures et retirez les pieds en caoutchouc.
(vis T8 x 6pcs & vis HEX 3mm x 4pcs)
Étape 14
Retournez la machine et dévissez les vis latérales (vis T8 x 2pcs)
Étape 15

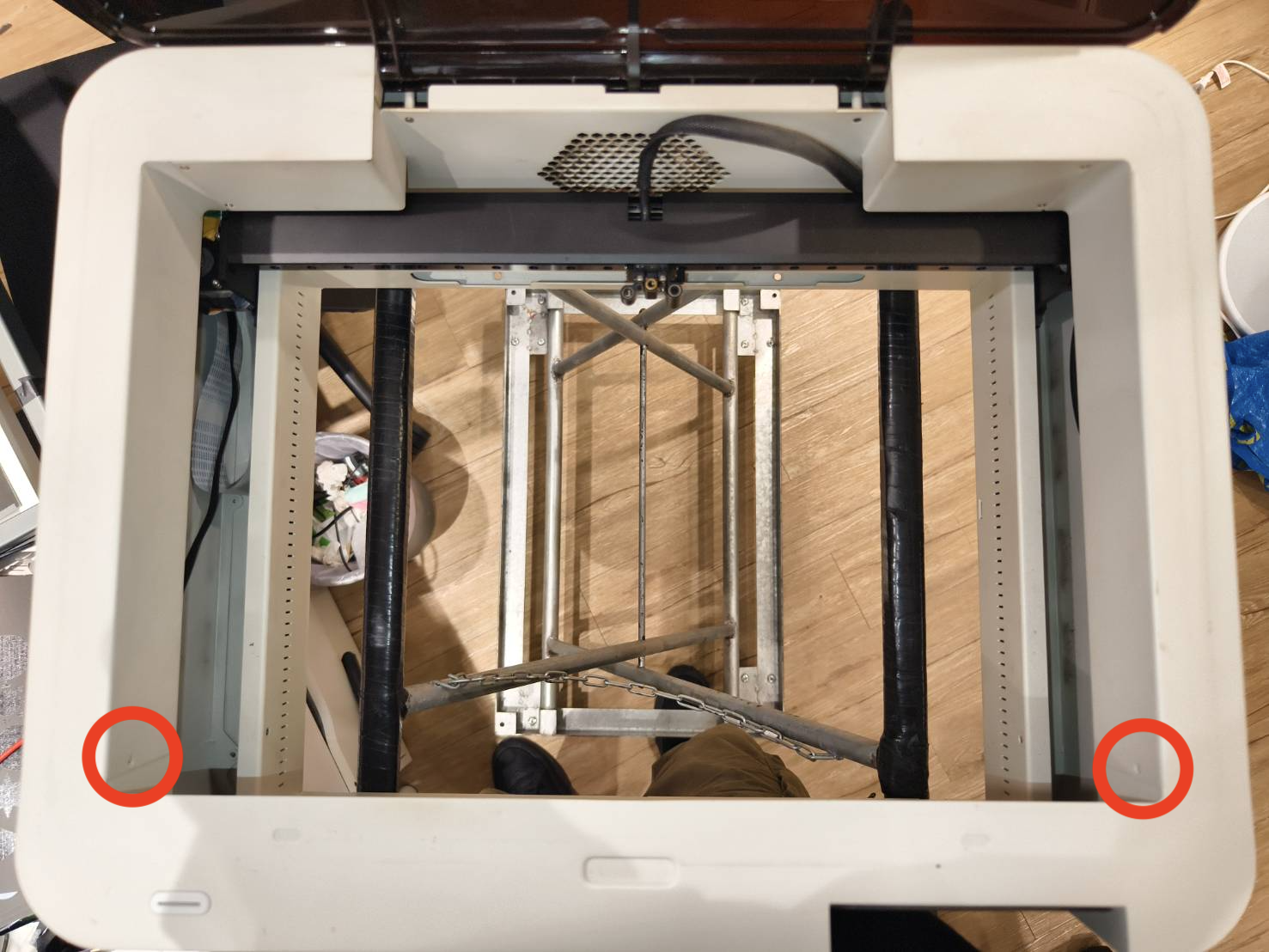

Marquez les trous de vis des deux côtés avec le stylo.
L'objectif est de vous rappeler que les côtés marqués seront orientés vers la zone de travail lors de l'assemblage.
Étape 16

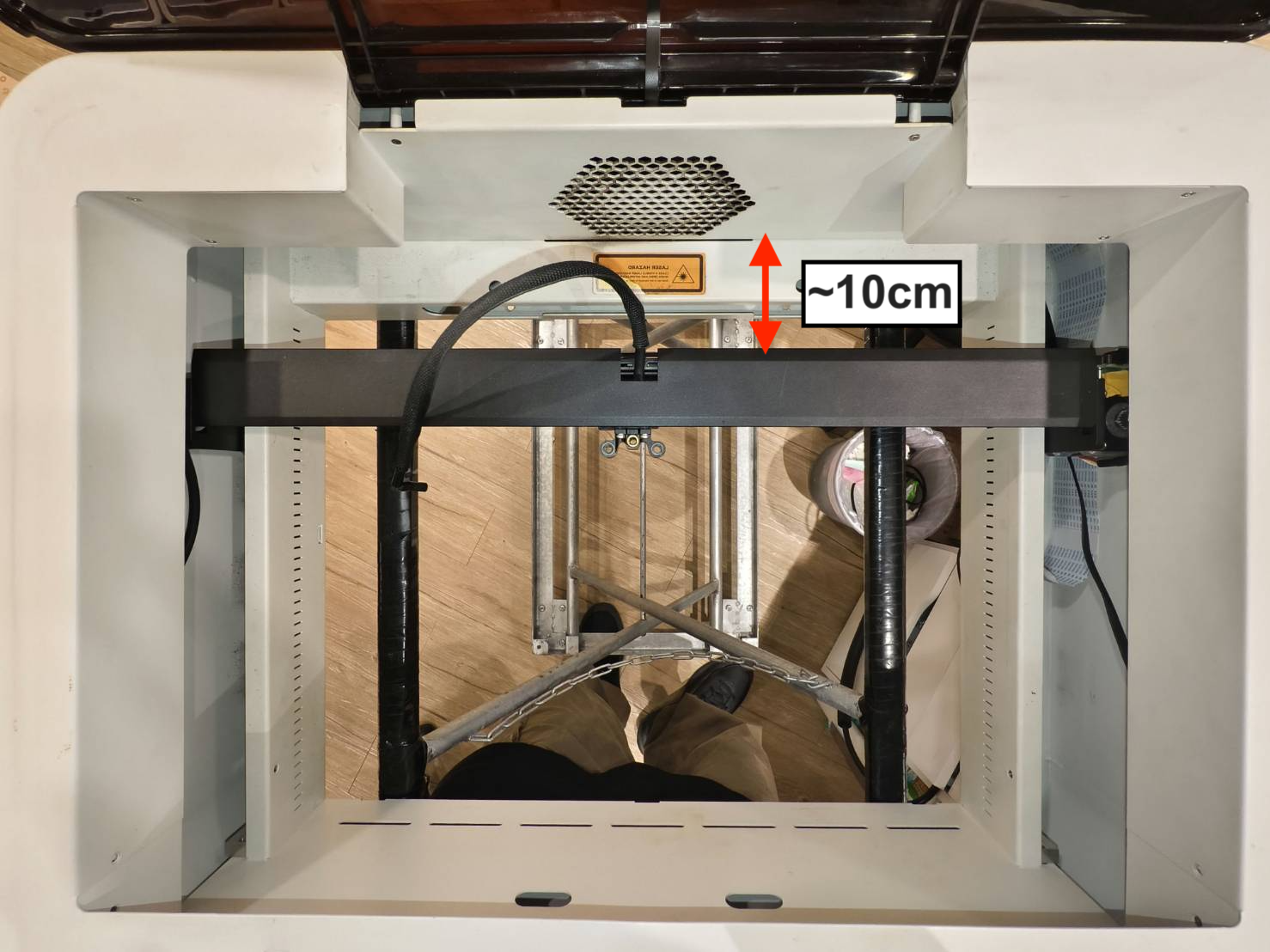

Déplacez le support du module à une position située à environ 10 cm du châssis.
(L'objectif ici est de ne pas bloquer le portique de l'axe X. S'il est tout à l'arrière, il sera verrouillé après le soulèvement et le moteur de l'axe X ne sera pas accessible. S'il est au milieu, le câble 38 broches de l'axe Y risque d'être endommagé)
Étape 17

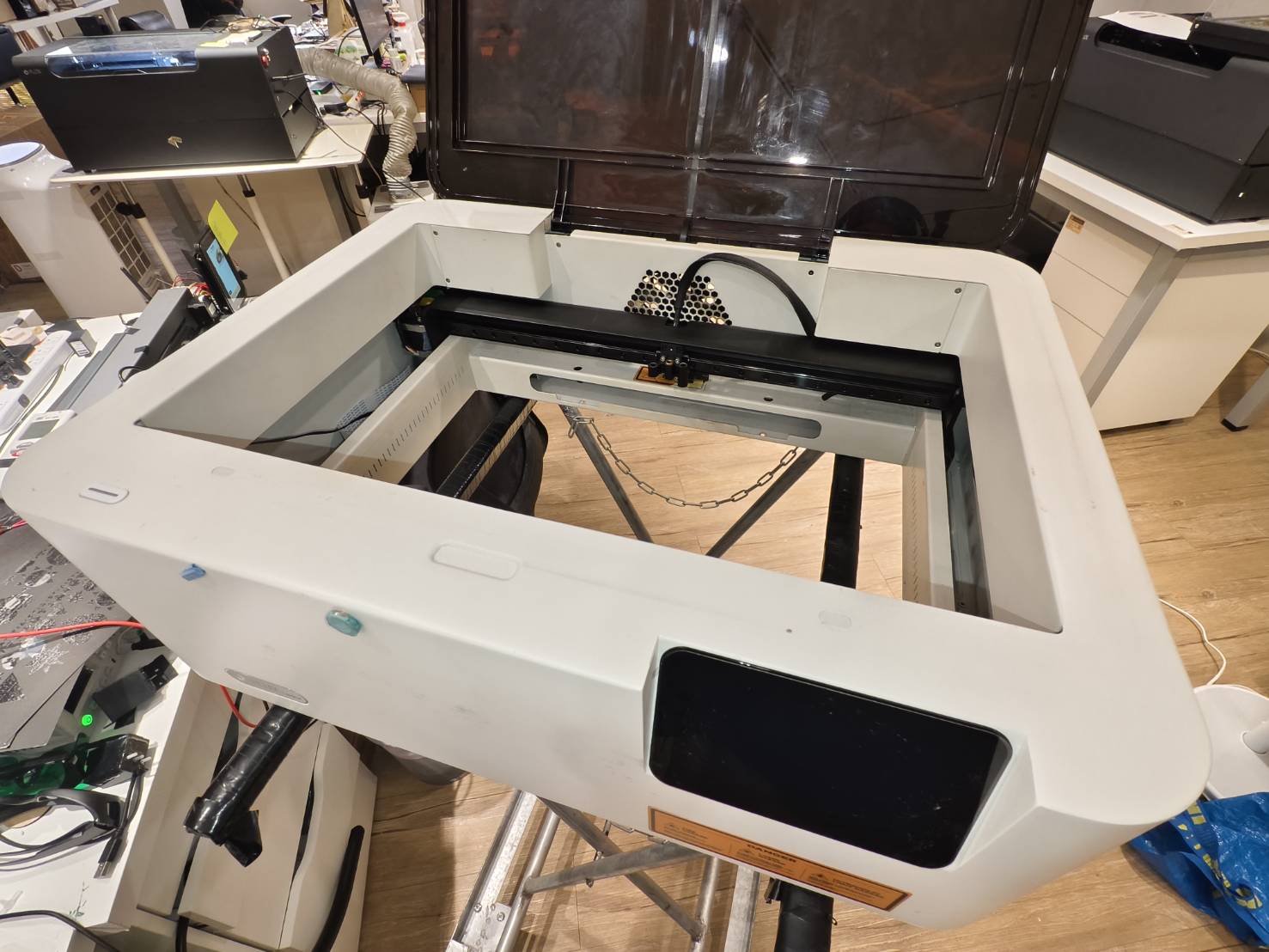

Soulevez le châssis supérieur avec les deux mains et placez-le sur les montants.
(Veillez à ne pas coincer les câbles entre les châssis.)

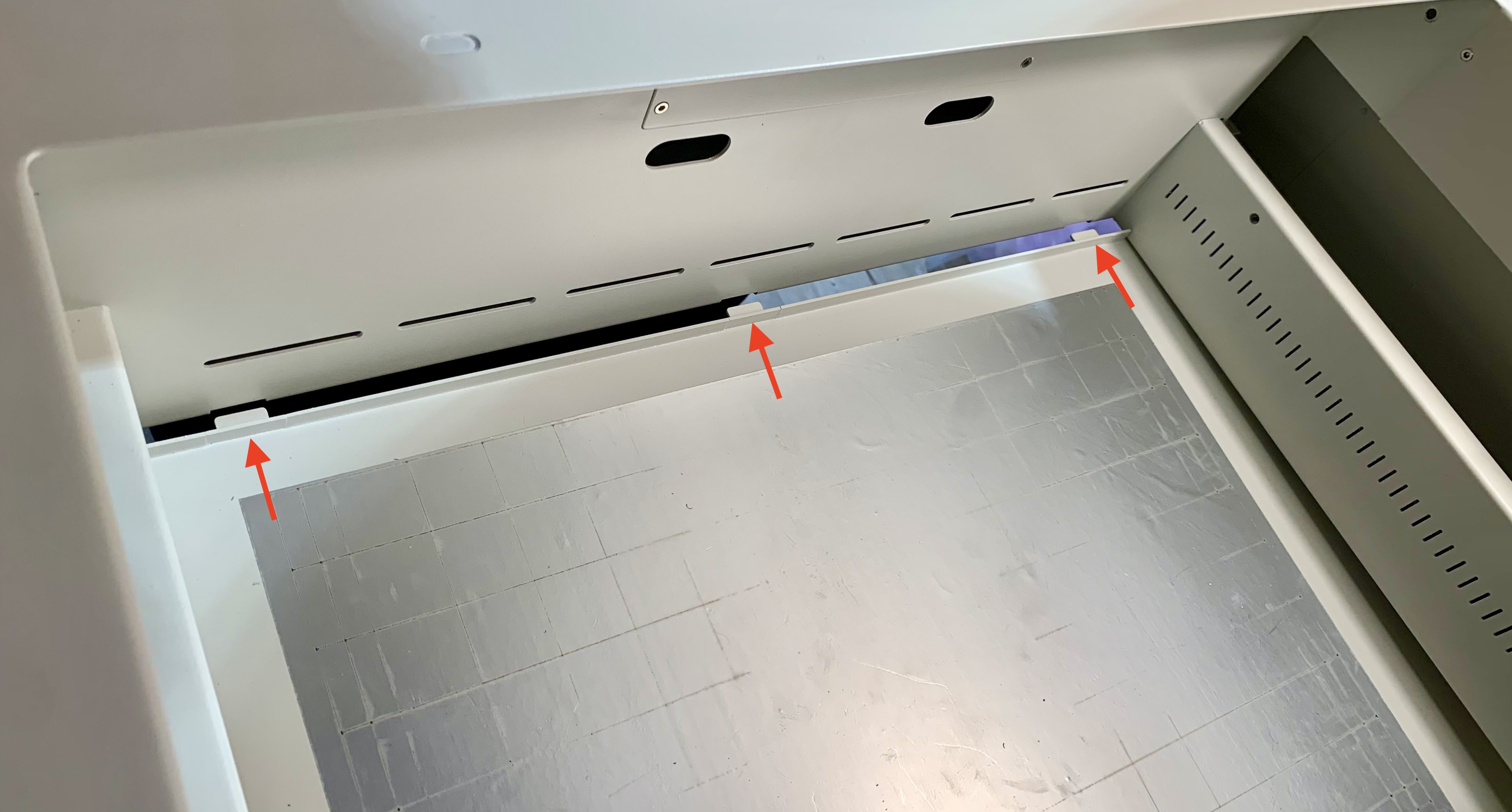

Exemple d'un châssis posé sur les montants :
Vidéo d'exemple de soulèvement (La vidéo a été tournée à l'intérieur de la machine) :
Étape 18
Retirez la roue blanche du côté droit. (Clé hexagonale 2,5 mm)
Étape 19
Insérez la nouvelle courroie de distribution (type boucle) par l'ouverture du côté droit dans le châssis métallique de l'axe X, puis enroulez-la sur la poulie de renvoi blanche (avec les dents orientées vers l'intérieur). Repoussez l'ensemble poulie et courroie dans le châssis métallique et fixez-le avec une vis pour le sécuriser.
Étape 20
Revissez la vis de la courroie et assurez-vous que la courroie est disposée comme dans la vidéo.
L'autre côté de la courroie doit être à l'intérieur de l'axe X.
Étape 21
Enroulez l'autre extrémité de la courroie sur le moteur de l'axe X.
(Utilisez le dos d'un tournevis pour appliquer une force sur la courroie et poussez le support du module pour déplacer la courroie. La courroie doit s'enrouler progressivement sur la poulie du moteur.)
Étape 22
Testez manuellement si le mouvement est synchronisé et assurez-vous que le côté denté est orienté vers l'intérieur. Si le mouvement n'est pas synchronisé, veuillez retourner à Étape 18 pour vérifier si l'installation a été effectuée correctement.
Étape 23
Remettez le cadre supérieur en position.
Veuillez noter que les trous de vis marqués doivent être orientés vers la zone de travail.

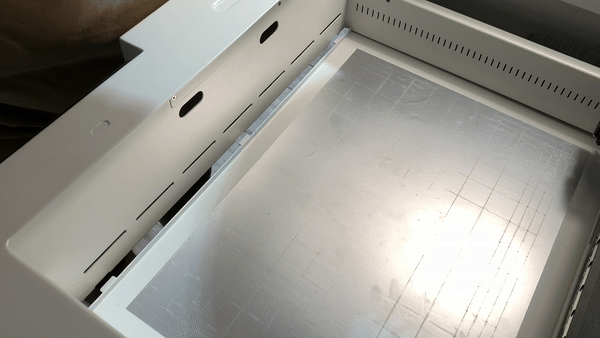

Remise en place du cadre :
Étape 24
Vissez les vis latérales.
Étape 25
Retournez la machine. Vissez toutes les vis situées en dessous.
Veuillez noter que le pied et la vis marqués doivent être positionnés près des ports USB.
Suggestion :
Il est préférable de ne pas serrer complètement les vis dans un premier temps, car certaines vis pourraient être mal alignées et impossibles à insérer. Il est donc recommandé de serrer toutes les vis après les avoir toutes installées.
Étape 26
Retournez la machine. Déplacez le support du module pour vérifier qu'il peut bouger librement.
|
|
Étape 27
Essayez de desserrer la vis du pied en caoutchouc près des ports USB et essayez de déplacer à nouveau le support du module.
Étape 28
Maintenez le support en place et tournez la tige filetée au centre dans le sens antihoraire pour installer le support avec le moteur de l'axe Z.
Étape 29
Appliquez les autocollants noirs sur le dessus des arbres. Si les autocollants ne sont pas disponibles, ignorez cette étape car ils sont facultatifs.
Étape 29.1
Installez le roulement sur le dessus du goujon. Si vous n'avez pas ce roulement, veuillez ignorer cette étape.
Étape 30
Réinstallez le cadre supérieur du support de module. (Vis hexagonale 1,5 mm × 4 pièces)
Étape 31
Placez la base sur une table, en vous assurant que les tenons dépassent légèrement du plateau de la table.
Étape 31.1
Soulevez la machine selon un léger angle pour aligner les mortaises à l'avant de la machine avec les tenons de la base. Insérez les tenons, puis placez la machine sur le plateau de la table.
Étape 31.2
Revissez ces vis pour fixer la base.
Étape 32
Réinstallez le tuyau d'air.
Étape 33
Réinstallez le ressort sur la courroie de l'axe X.
Étape 34
Rebranchez ces câbles.
