Ador - Remplacement du câble 38 broches de l'axe Y – FLUX Help Center

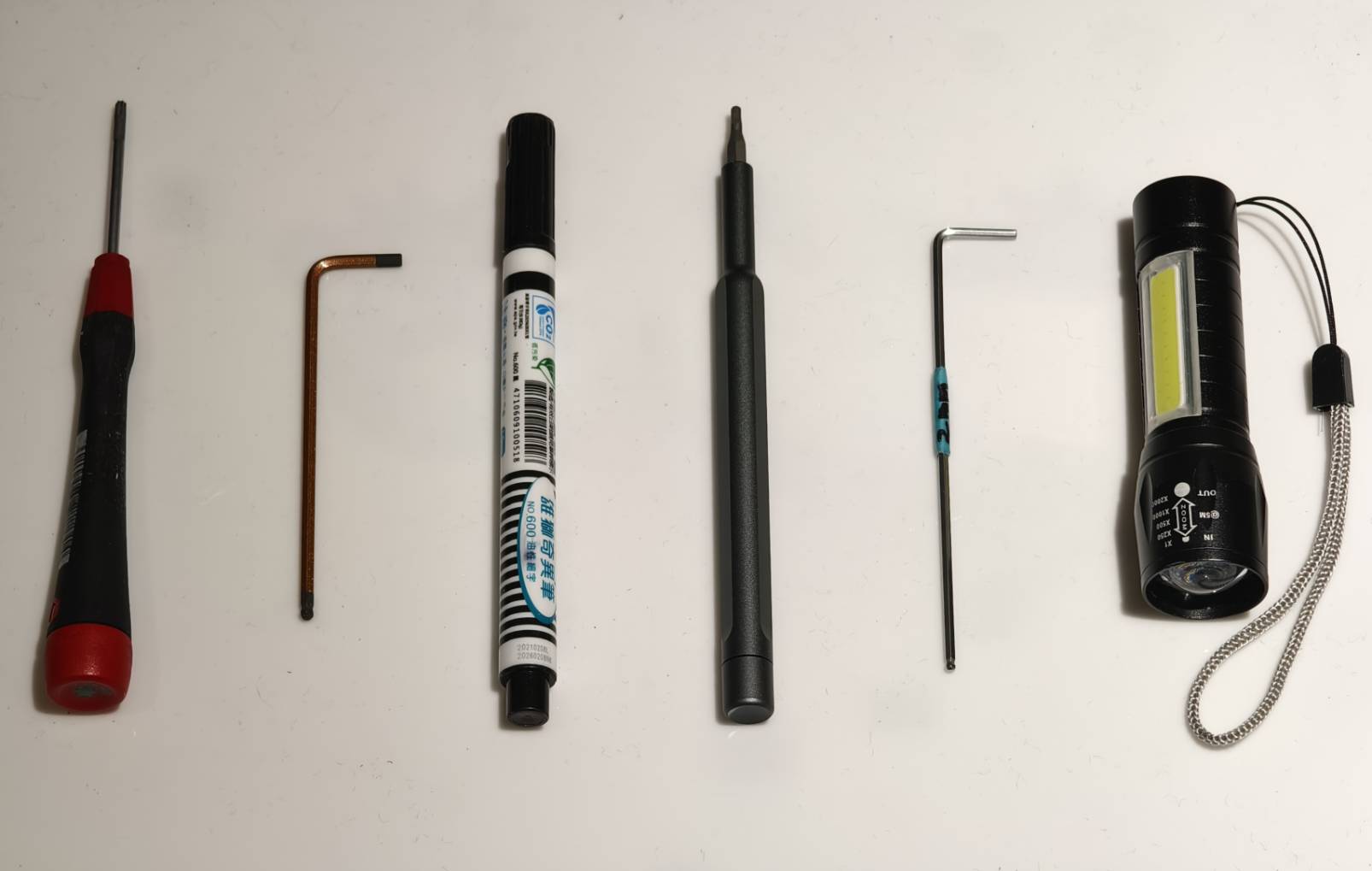

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

Dévissez ces vis sur la plaque.
8 vis T8 (La plaque et le couvercle de la porte sont reliés.)

Étape 3

Déplacez légèrement la plaque et le couvercle de la porte vers l'avant.

Étape 4

Débranchez le câble du moteur.
Après avoir débranché ce câble, il sera plus facile de retirer le câble de la caméra.

Étape 5

Retirez le câble de la caméra.
Veuillez noter qu'un clip verrouille le câble. Ouvrez ce clip pour retirer le câble de la caméra.

Verrouillage du clip :

Clip de verrouillage ouvert :

Extraction du câble :

Étape 6

Retirez la plaque et le couvercle de la porte.

Étape 7

Marquez l'emplacement du câble plat à 38 broches avec un stylo ou du ruban adhésif.

Étape 8

Retirez les câbles situés à droite de la carte mère.
Vous pouvez prendre une photo pour vous rappeler la position des câbles. 移除右側排線.jpeg

Étape 9

Retirez les vis de la carte mère.
Vis hexagonale 3mm x 4pcs 移除主板螺絲.jpeg

Étape 10

Retirez le câble plat à 38 broches de la plaque.
Veuillez noter qu'il y a un ruban adhésif à l'arrière du câble. Y軸扁排線從機殼上移除.jpeg

Inclinez la carte mère à 45 degrés pour la retirer. 取出主板.jpg

Ce câble doit être pressé sur le verrou pour être retiré. 按壓船型開關排線.jpg

Retirez tous les câbles. 移除所有排線.jpg

Étape 11

Face au panneau de la machine, sur le côté gauche, débranchez le câble du moteur de l'axe X, retirez les deux vis hexagonales de 2 mm et enlevez le couvercle de la carte de l'axe X.
(Un tournevis hexagonal long et fin est recommandé pour avoir plus d'espace pour les mains.)

Étape 12

Ouvrez/déverrouillez le clip du câble et débranchez-le de la carte de l'axe X.

Étape 13

Retirez la carte de l'axe X en dévissant la vis inférieure, comme montré dans la vidéo.
Il est conseillé d'insérer d'abord le tournevis dans la tête de la vis, puis d'utiliser les deux mains ensemble.
Après avoir desserré la carte, retirez délicatement le câble plat à 38 broches de l'axe Y.

Emplacement de la vis :

Vidéo :

Après le démontage des pièces :

Remarque

Si la vis est trop serrée pour être desserrée, vous pouvez essayer d'utiliser une clé hexagonale en L pour la desserrer d'abord, puis utiliser un tournevis hexagonal pour la retirer complètement.

Étape 14

Retirez entièrement le câble plat à 38 broches.
Certaines sections du câble peuvent avoir un support adhésif, particulièrement près de la carte mère.

Étape 15

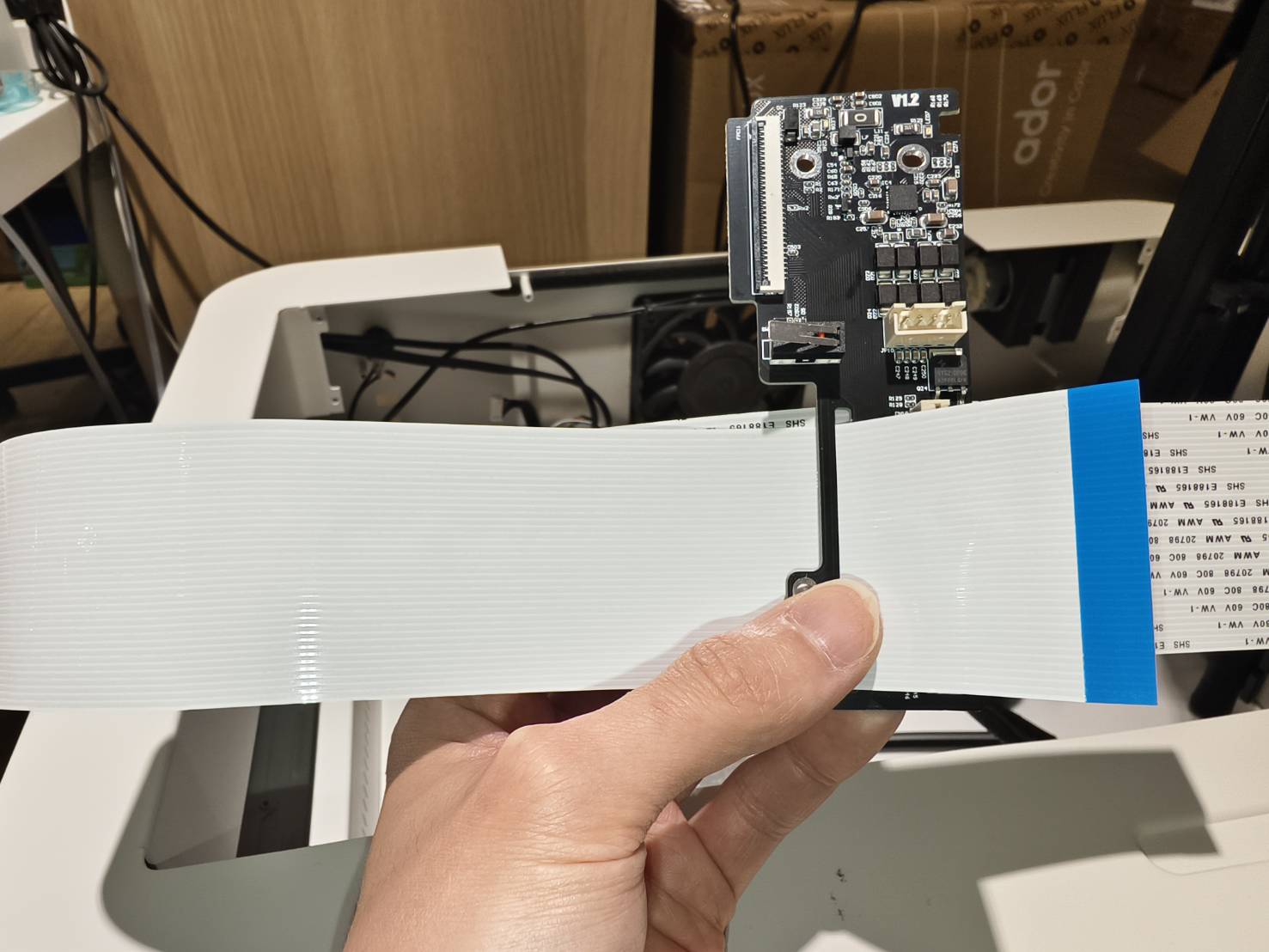

Guidez le nouveau câble plat à 38 broches à travers le trou pré-percé sur la carte de contrôle de l'axe X (côté sans support adhésif) et insérez-le dans la carte.
Veillez à l'orientation : le côté bleu du ruban doit faire face aux bornes. Assurez-vous que le câble plat est fermement inséré dans la carte de contrôle de l'axe X.

Vidéo :

Étape 16

Installez la carte de contrôle de l'axe X en vissant les vis 'courtes' en dessous. (Emplacement des vis)
Du côté avec le support adhésif, assurez-vous qu'il est orienté vers la tôle, comme montré dans la vidéo.

Étape 17

Installez le câble à 30 broches sur la carte de l'axe Z. Le câble doit être au centre de la fente. S'il est correctement installé, le clip devrait se verrouiller facilement.
Veuillez consulter la description suivante pour vérifier la position d'insertion du câble et vous assurer qu'il est correctement installé.

Les deux bords de la fente du câble seront légèrement surélevés, comme illustré sur l'image.
Le câble doit être inséré au milieu. Une fois correctement inséré, il doit être à la même hauteur que les bords, comme montré sur l'image.
(Le clip n'est pas verrouillé sur l'image.)
Ce n'est qu'en l'insérant correctement que le clip peut être facilement verrouillé. Le câble doit être parallèle à la fente, comme illustré sur l'image. (Le clip est verrouillé sur l'image.)
Vidéo :

Étape 18

Installez le couvercle de la carte de contrôle de l'axe X, serrez les deux longues vis hexagonales de 2 mm et reconnectez le câble du moteur de l'axe X.

Vidéo :

Étape 19

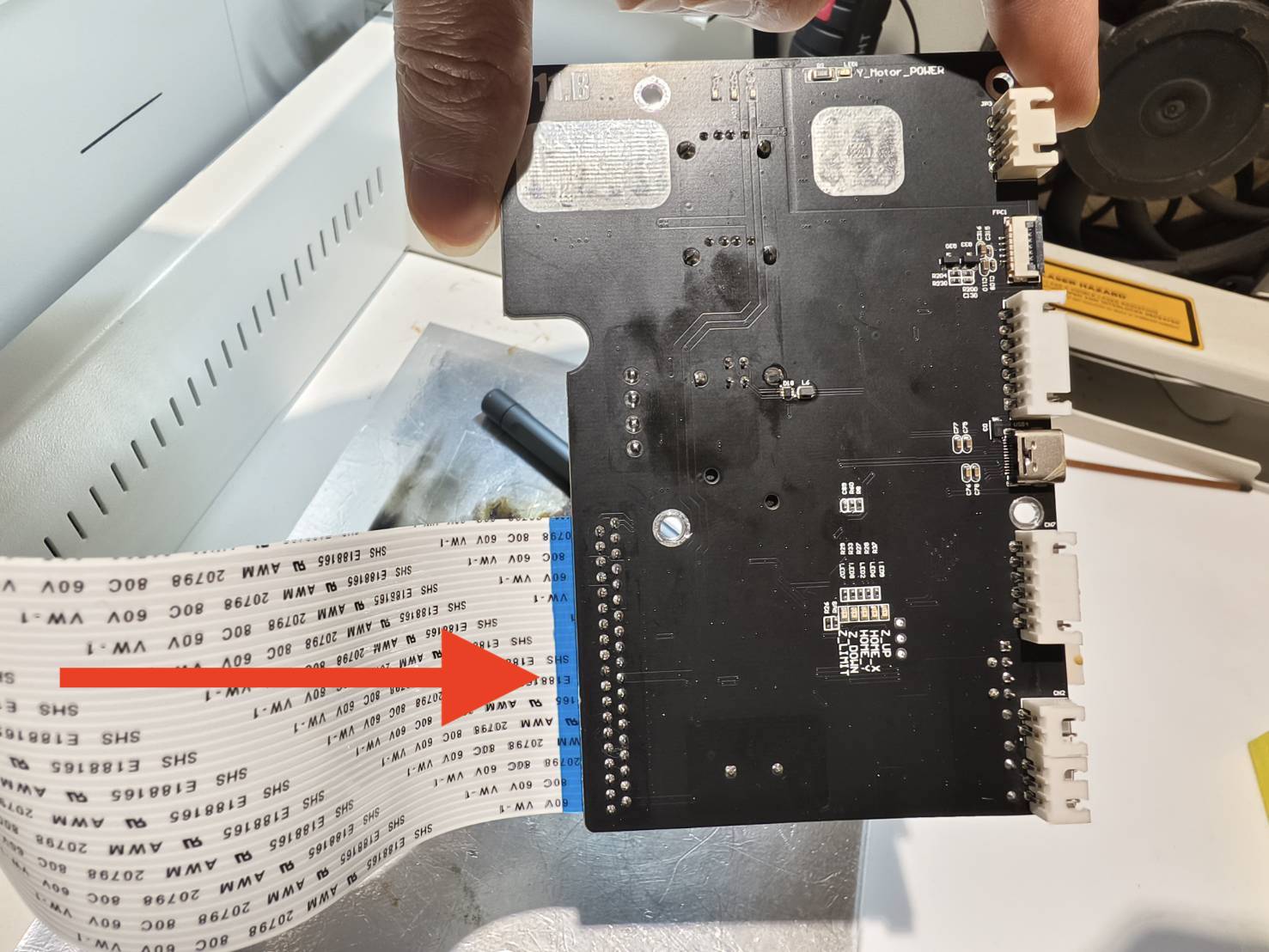

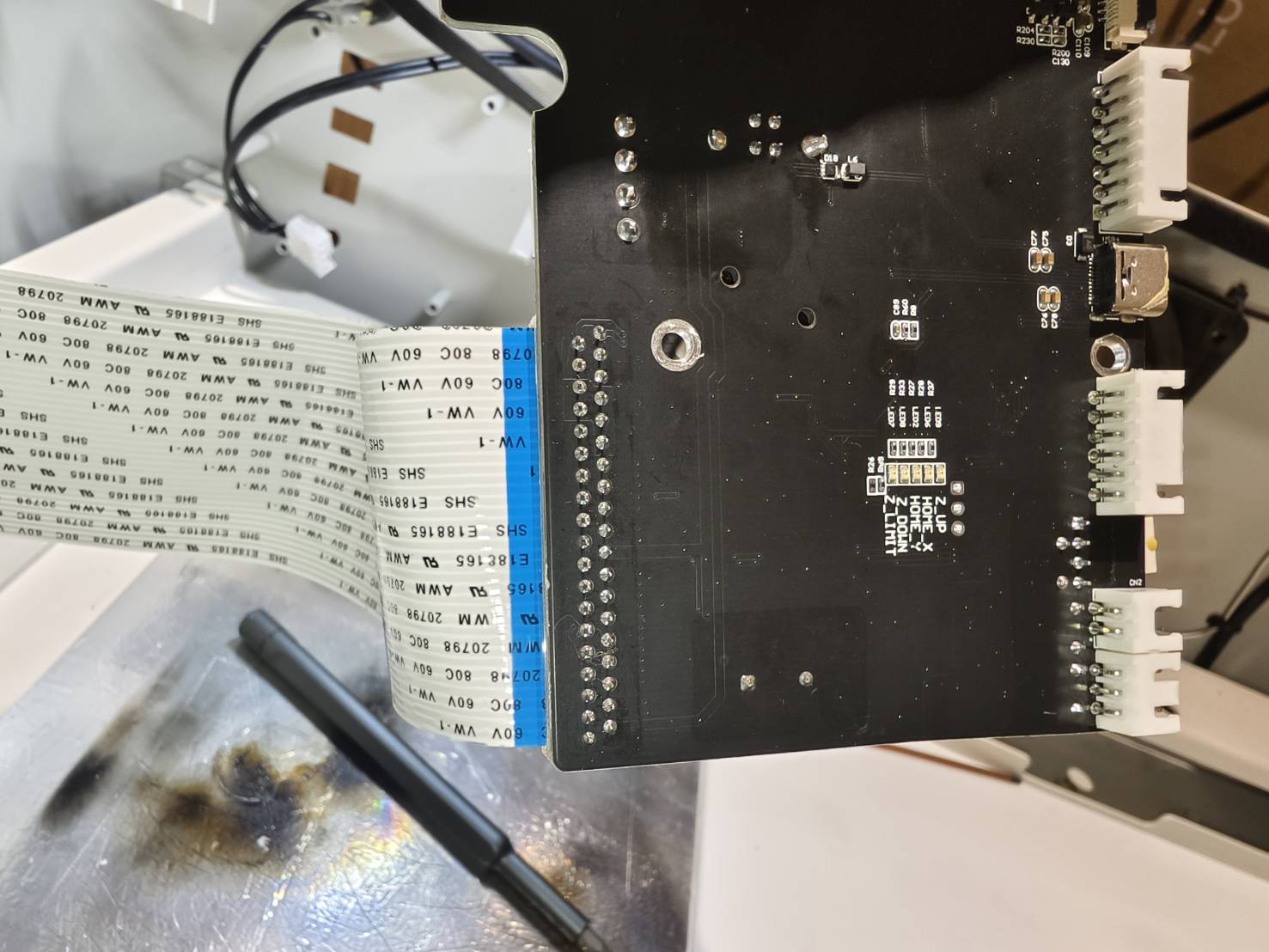

Insérez le câble à 38 broches dans la carte mère.
Assurez-vous que l'orientation du câble est correcte, comme indiqué sur la photo.

Étape 20

Branchez les câbles sur la carte mère.

Étape 21

Replacez la carte mère dans sa position.
Tout d'abord, insérez le câble plat à 38 broches dans l'espace, en vous assurant que le bord inférieur de la carte mère touche le fond. Ensuite, déplacez-la vers la gauche pour aligner les trous de vis de la carte mère.

Étape 22

Fixez la carte mère en serrant les vis.


Étape 23

Branchez tous les câbles sauf celui de la caméra et du moteur.

Étape 24

Décollez une petite partie de la protection adhésive du câble plat près de la carte de contrôle de l'axe X. Ensuite, poussez le câble plat dans le coin de la carte mère jusqu'en bas, en l'alignant avec la ligne de repère, et fixez-le partiellement. Une fois la position confirmée, retirez le reste de la protection adhésive et collez-le fermement en place.

Étape 25

Déplacez le module dans la direction Y et vérifiez si le mouvement du câble à 38 broches est fluide.

Étape 26

Allumez la machine et testez l'autofocus pour vérifier son fonctionnement.

Il fonctionne normalement > Veuillez passer à Étape 27
Le module ne bouge pas du tout > Rebranchez le câble à 38 broches > Retournez à Étape 8
Le module bouge, mais la mise au point échoue > Rebranchez le câble à 30 broches > Retournez à Étape 11 - 12 et passez à Étape 17 - 18

Étape 27

Placez la plaque et le couvercle de la porte sur le dessus. Laissez un espace pour permettre l'accès avec vos mains.

Étape 28

Insérez le câble de la caméra dans la carte mère.
Veuillez noter que la surface métallique du câble de la caméra doit être orientée vers la carte mère.

La surface métallique du câble de la caméra :

La surface métallique doit être orientée vers la carte mère :

Insérez le câble :

Verrouillez le clip :

Étape 29

Insérez le câble du moteur.

Étape 30

Remettez la plaque en place et serrez les vis.
8 vis T8

Étape 31

Une fois ces étapes terminées, le couvercle de la porte a été remplacé avec succès. Cependant, comme vous avez déplacé le couvercle de la porte et la caméra, veuillez effectuer un étalonnage de la caméra avant de reprendre l'utilisation de la machine.
Vous pouvez consulter cette page : Étalonnage de la caméra
