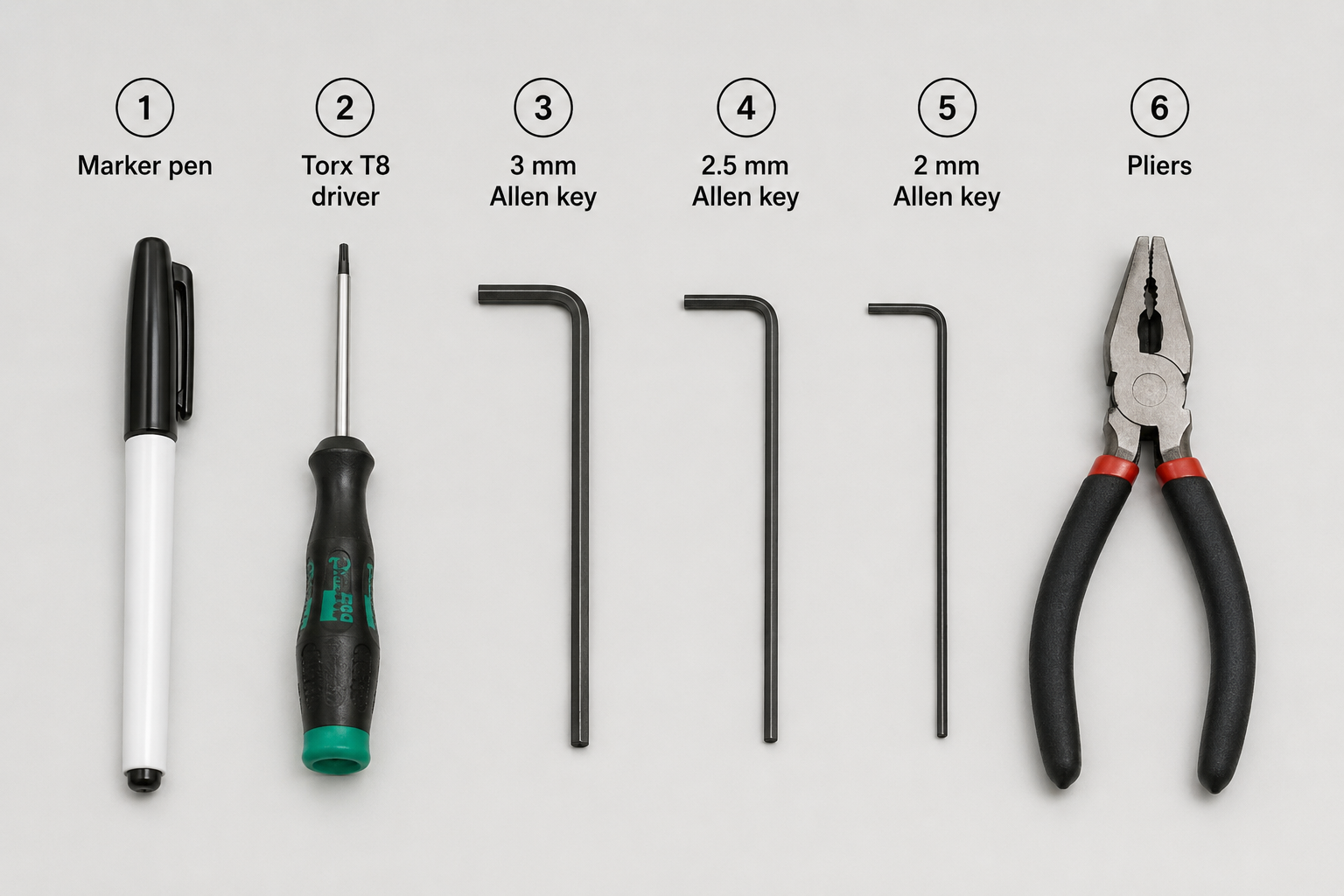

Outils
| 1 | Marqueur |
| 2 | Tournevis Torx T8 |
| 3 | Clé Allen de 3 mm |
| 4 | Clé Allen de 2,5 mm |
| 5 | Clé Allen de 2 mm |
| 6 | Pince |
Étape 1
Éteignez la machine et débranchez le cordon d'alimentation.
Retournez la machine pour accéder à la face inférieure.
Étape 2
Marquez le pied en caoutchouc et la vis situés près du port USB.
Le marquage permet d'identifier ce pied dont la vis est plus courte que les autres et qui doit être replacé à la même position.
Étape 3
Dévissez ces vis du bas.
(Vis T8 x 6 pièces et vis HEX 3 mm x 4 pièces)
Étape 4
Retournez la machine et retirez les vis latérales. (Vis T8 x 2 pièces)
Étape 5

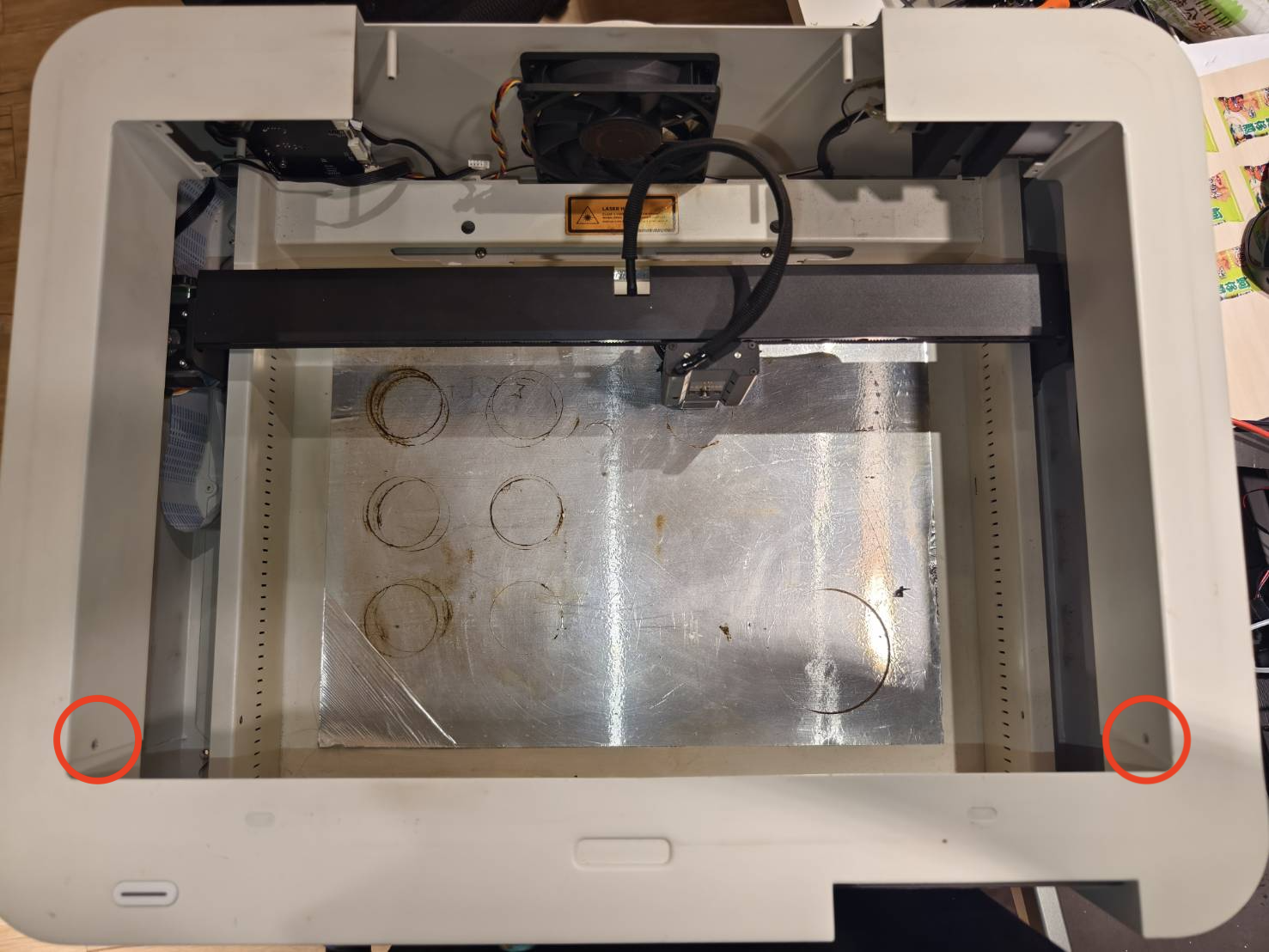

Marquez les trous de vis des deux côtés avec le stylo.
Ce marquage permet d'assurer la bonne orientation lors du remontage. Les côtés marqués doivent être orientés vers la zone de travail.
Étape 6
Retirez les vis. Vis T8 x 8 pièces (La plaque et le couvercle de porte sont reliés.)
Étape 7
Déplacez légèrement la plaque et le couvercle de porte vers l'avant.
Étape 8
Débranchez le câble du moteur de l'axe Y. (Il est plus facile de retirer le câble de la caméra après avoir débranché ce câble.)
Étape 9
Débranchez le câble de la caméra.
Veuillez noter qu'un clip verrouille le câble. Ouvrez le clip pour débrancher le câble de la caméra.
Clip verrouillé :
Clip déverrouillé :
Tirez le câble :
Étape 10
Retirez la plaque et le couvercle de la porte.
Étape 11

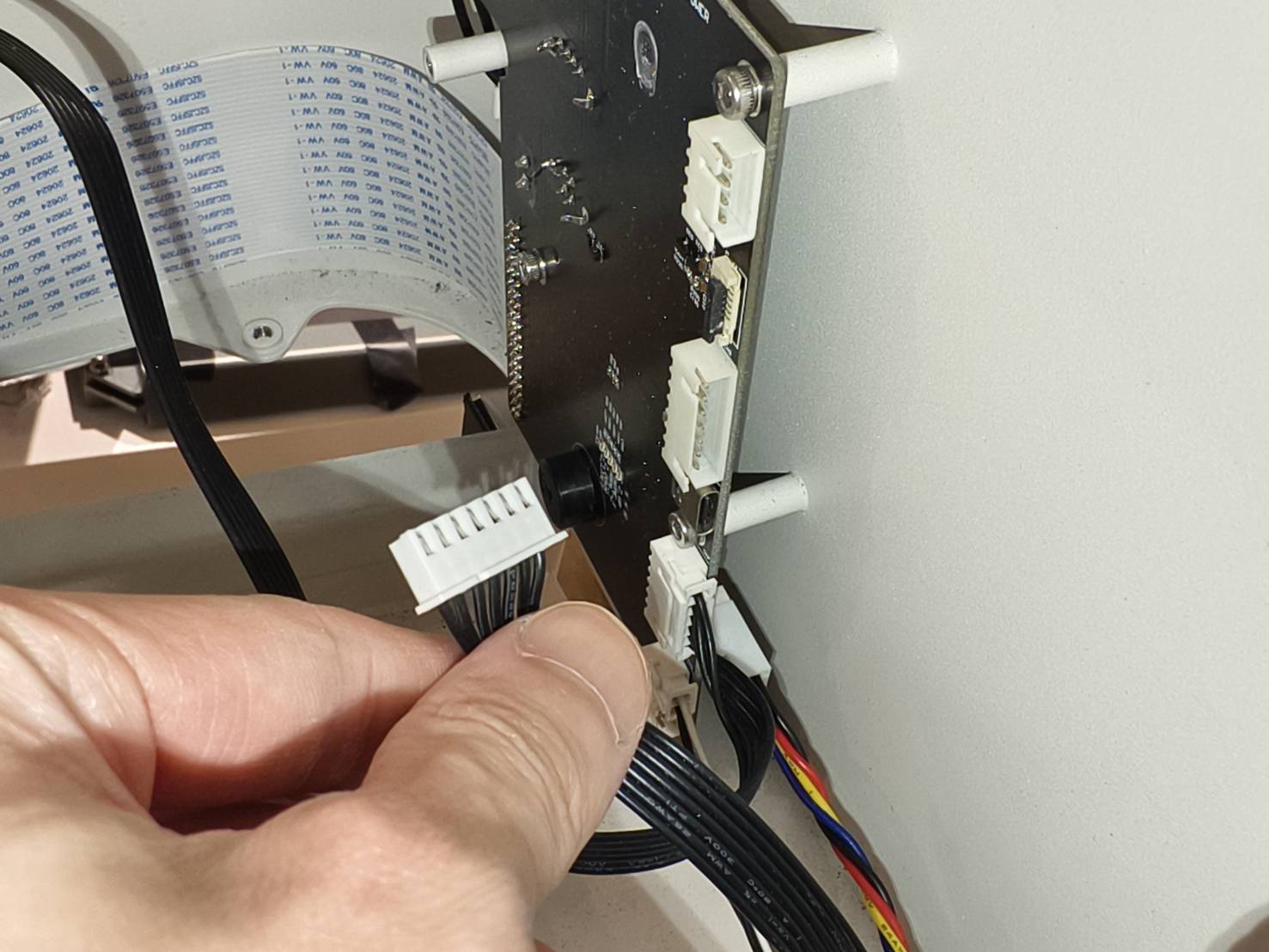

Débranchez le câble à 7 broches.
Étape 12
Soulevez la partie arrière du châssis supérieur et posez-le sur le châssis inférieur.
Étape 13
Localisez l'axe Y et détachez le coupleur et l'arbre. (Vis hexagonales 2mm x 4pcs)
Étape 14
Desserrez le support de rail et déplacez-le sur le côté. (Vis hexagonales 3mm x 3pcs)
(Ce support bloquera une vis du moteur de l'axe Y.)
Étape 15
Retirez le moteur de l'axe Y du système. (Vis hexagonales 2,5mm x 4pcs)
Étape 16
Retirez le coupleur du moteur de l'axe Y.
(Utilisez une pince si le coupleur est coincé sur l'arbre du moteur de l'axe Y.)
Étape 17
Fixez le coupleur sur l'arbre du nouveau moteur de l'axe Y. (Vis hexagonales 2,0mm x 2pcs)
Étape 18
Installez le nouveau moteur de l'axe Y. (Vis hexagonales 2,5mm x 4pcs)
Étape 19
Fixez le coupleur sur l'arbre long. (vis hexagonales 2,0 mm x 2 pcs.)
Étape 20
Vissez le support de rail. (vis hexagonale 3 mm x 3 pcs)
Étape 21
Montez la courroie sur la poulie.
(Vous pouvez utiliser le dos d'un tournevis ou votre doigt pour guider la courroie sur la poulie tout en déplaçant lentement la tête laser. La courroie devrait progressivement s'enrouler sur la poulie du moteur.)
Étape 22
Remettez le châssis supérieur dans sa configuration d'origine. Assurez-vous que les deux câbles, le câble à 7 broches et le nouveau câble du moteur de l'axe Y, sont acheminés vers le haut.
Déplacez délicatement la tête laser et vérifiez qu'elle se déplace en douceur, en particulier pour l'axe Y.
Si ce n'est pas le cas, veuillez soulever à nouveau le côté arrière (Étape 12) et vérifiez la courroie de l'axe Y ou le coupleur de Étape 18 to Étape 21.
Étape 23
Réinstallez les vis latérales (vis T8 x 2 pcs). Assurez-vous que le côté marqué est à l'intérieur de la zone de travail.
Étape 24
Retournez la machine. Vissez toutes les vis du dessous.
Veuillez noter que le pied en caoutchouc marqué et la vis plus courte doivent être réinstallés près des ports USB.
Suggestion :
Il est préférable de ne pas serrer complètement les vis au début, car certaines vis pourraient être mal alignées et ne pas pouvoir être serrées ou insérées correctement dans les trous de vis. Par conséquent, il est recommandé de serrer toutes les vis après que toutes les vis aient été installées.
Étape 25

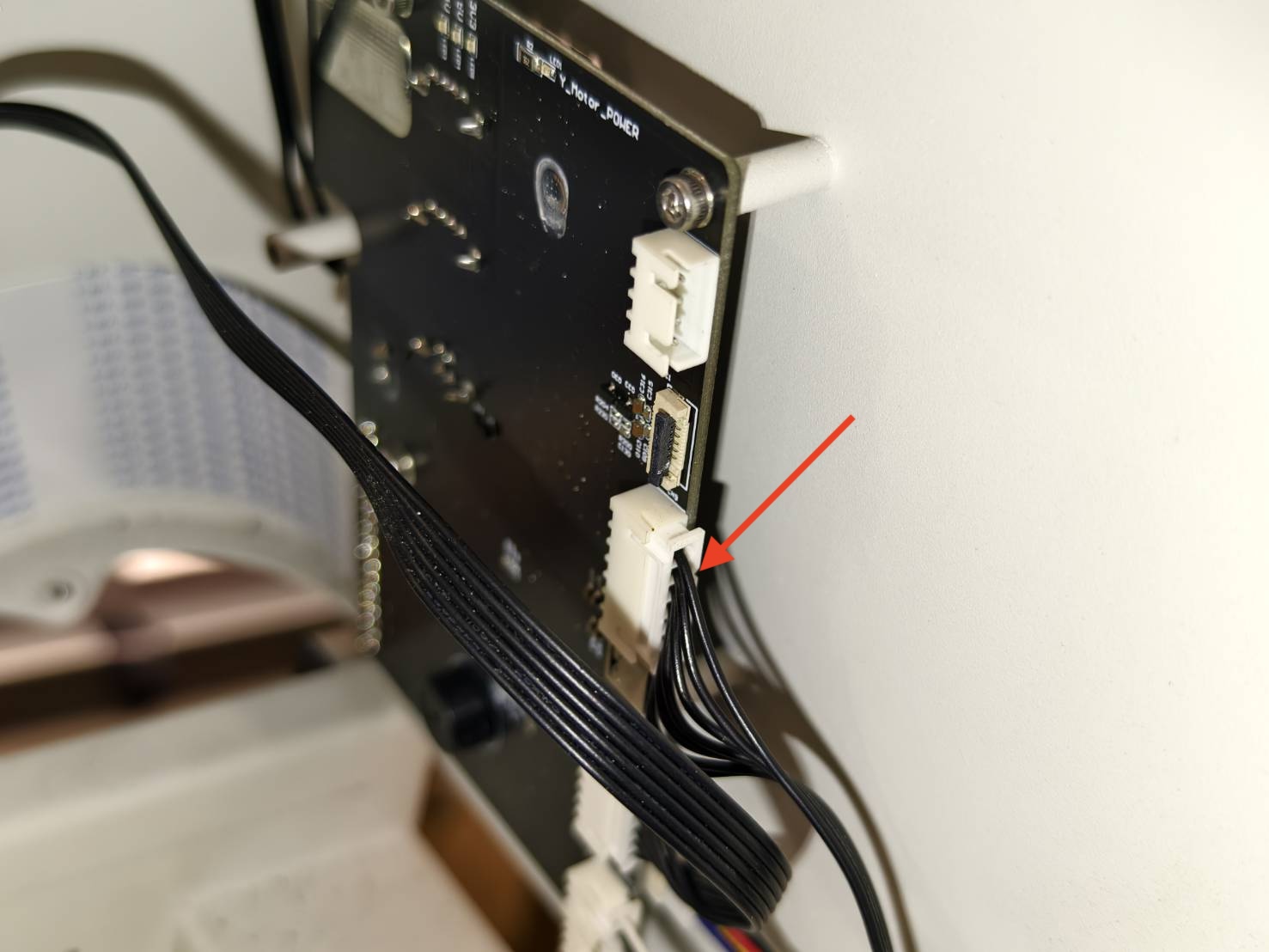

Retournez la machine et rebranchez le câble à 7 broches sur la carte mère.
Étape 26
Replacez la plaque et le couvercle de la porte sur le dessus de la machine. Laissez un espace pour permettre l'accès avec vos mains.
Étape 27
Insérez le câble de la caméra dans la carte mère.
Veuillez noter que la surface métallique du câble de la caméra doit être orientée vers la carte mère.
La surface métallique du câble de la caméra :
La surface métallique doit être orientée vers la carte mère :
Insérez le câble :
Verrouillez le clip :
Étape 28
Insérez le câble du moteur.
Étape 29 - Remettez la plaque en place et vissez les vis
Remettez la plaque en place et vissez les vis. (vis T8 x 8 pièces)
Étape 30
Une fois que vous avez terminé les étapes ci-dessus, le moteur de l'axe Y a été remplacé avec succès. Cependant, étant donné que les étapes impliquaient de déplacer le couvercle de la porte et la caméra, veuillez effectuer l'étalonnage de la caméra comme dernière étape avant de reprendre l'utilisation de la machine.
Vous pouvez vous référer à cette page : Étalonnage de la caméra
