Description :
La cause du problème de l'axe Z peut être complexe. Différents symptômes y sont liés, tels que l'échec de la fonction de mise au point automatique, l'immobilité totale de la plateforme, l'impossibilité de la plateforme à retourner à sa position d'origine ou à atteindre le haut, etc. Veuillez suivre les étapes suivantes pour résoudre le problème de l'axe Z.
Si le problème de votre machine est une distance de mise au point incorrecte, veuillez consulter l' article sur l'ajustement de la distance de mise au point.
Causes possibles
|
Étape A1
Veuillez effectuer un test de mise au point automatique sans que la buse laser n'entre en contact avec la surface.

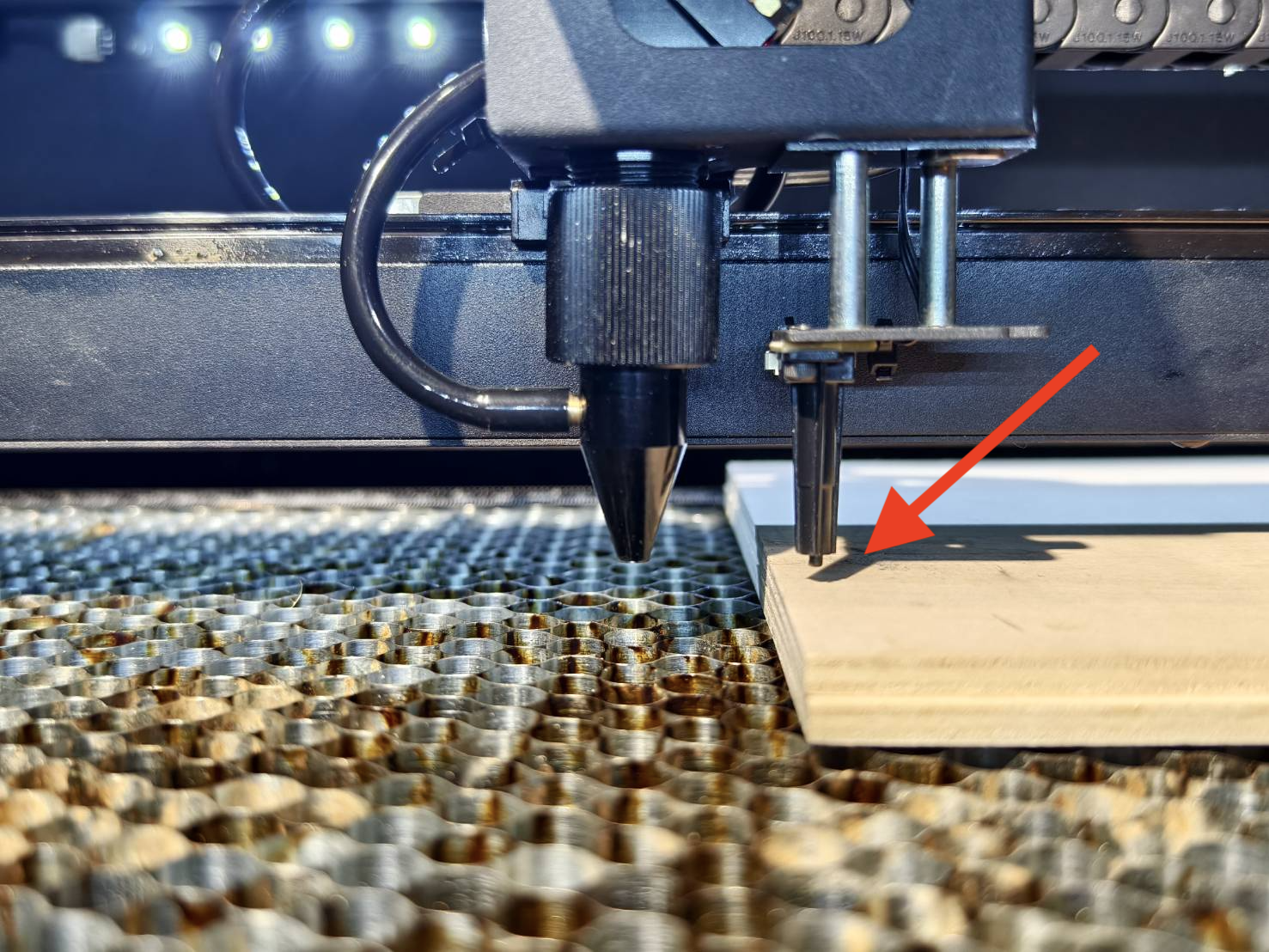

Placez les matériaux sur la plateforme en nid d'abeille et déplacez la tête laser vers le matériau de manière à ce que seule la sonde de mise au point puisse l'atteindre lors de la focalisation.
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
Étape A1.1

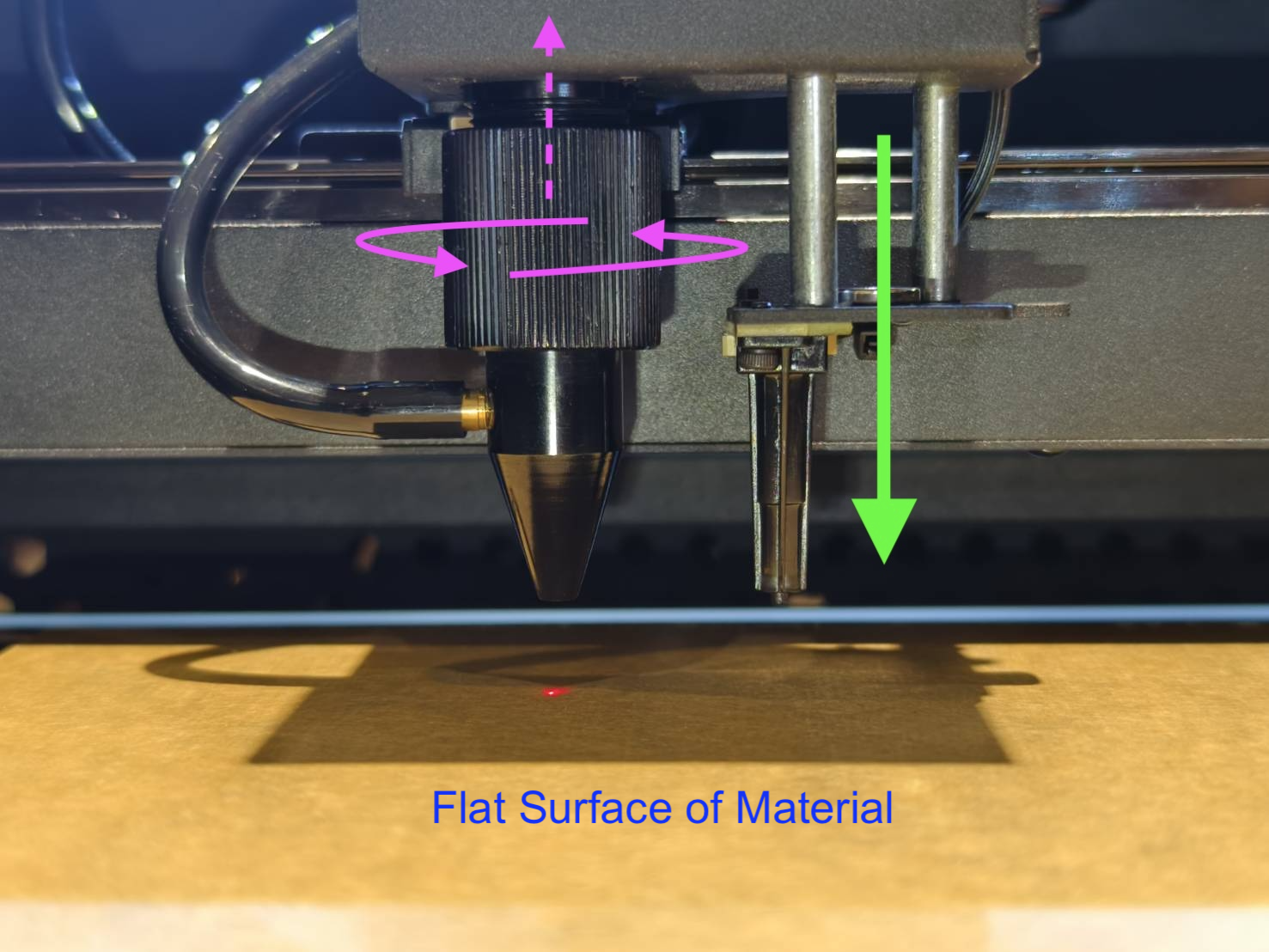

- Assurez-vous que votre sonde est abaissée au maximum afin qu'elle soit plus longue que la buse.
- Vérifiez que la buse est bien serrée, car le serrage la déplacera vers le haut et évitera toute interférence avec la sonde lors de la mise au point.
- La pointe de la buse et la sonde étant très proches en longueur, assurez-vous que votre matériau est suffisamment plat pour que la pointe de la buse ne soit pas touchée en premier.
- Après avoir vérifié ces points, veuillez effectuer une nouvelle mise au point automatique.
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
Étape A1.2
Veuillez consulter la vidéo ci-dessous pour voir si vous êtes dans une situation similaire où la pointe de la buse atteint la surface du matériau avant la sonde.
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
Étape A2

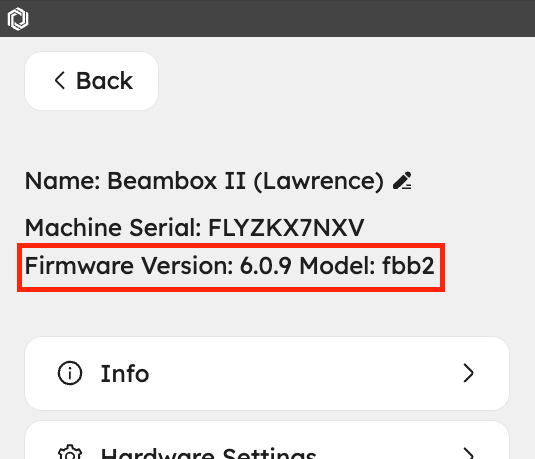

Mettez à jour ou réinstallez le firmware à la dernière version et vérifiez si cela résout le problème.
Veuillez utiliser le lien pour consulter les instructions.
4-7 Mise à jour du micrologiciel
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
Étape A3
Retirez la plateforme alvéolée et son support.

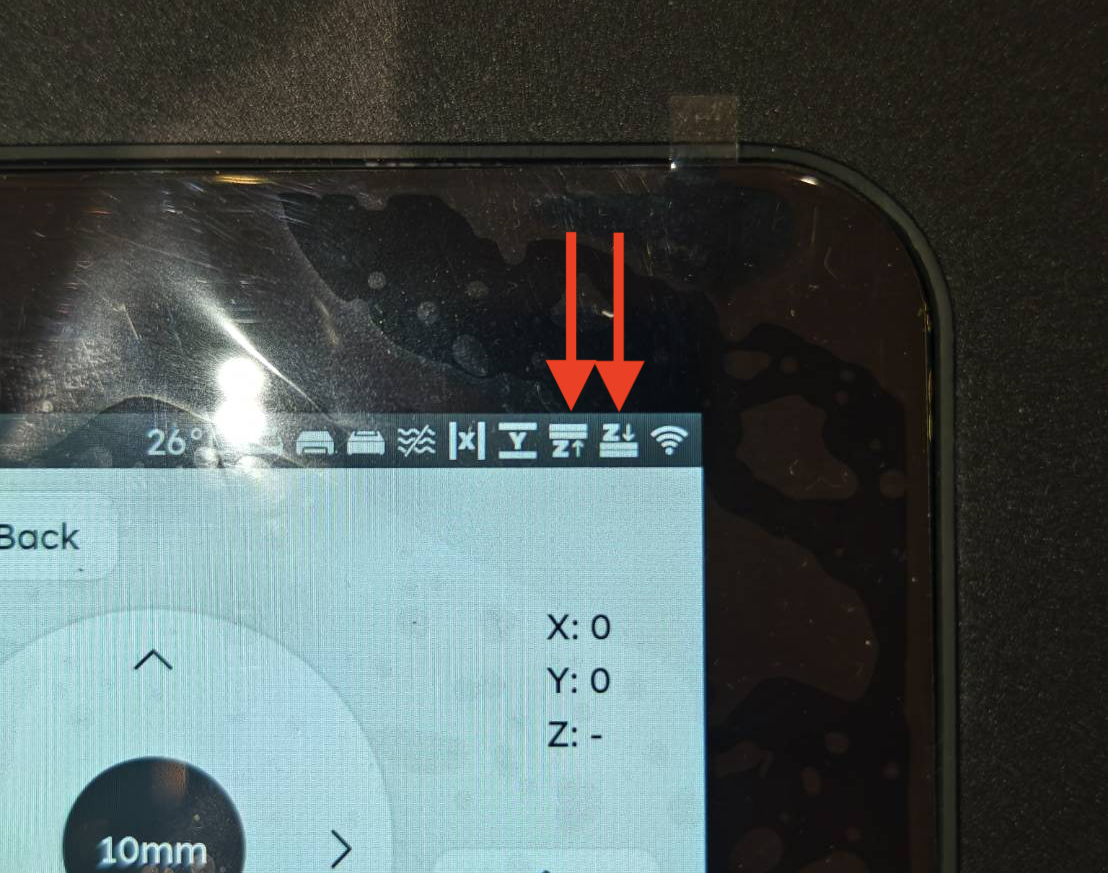

Accédez à "Maintenance" sur le panneau de contrôle et appuyez sur les deux interrupteurs de fin de course de l'axe Z pour observer le changement d'icône.
Les icônes des fins de course supérieure et inférieure de l'axe Z réagissent-elles normalement sur le panneau ?
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
Étape A4
Débranchez le câble des interrupteurs de fin de course de l'axe Z sur la carte mère et vérifiez l'icône sur le panneau. Les deux icônes sont-elles désactivées ?
-

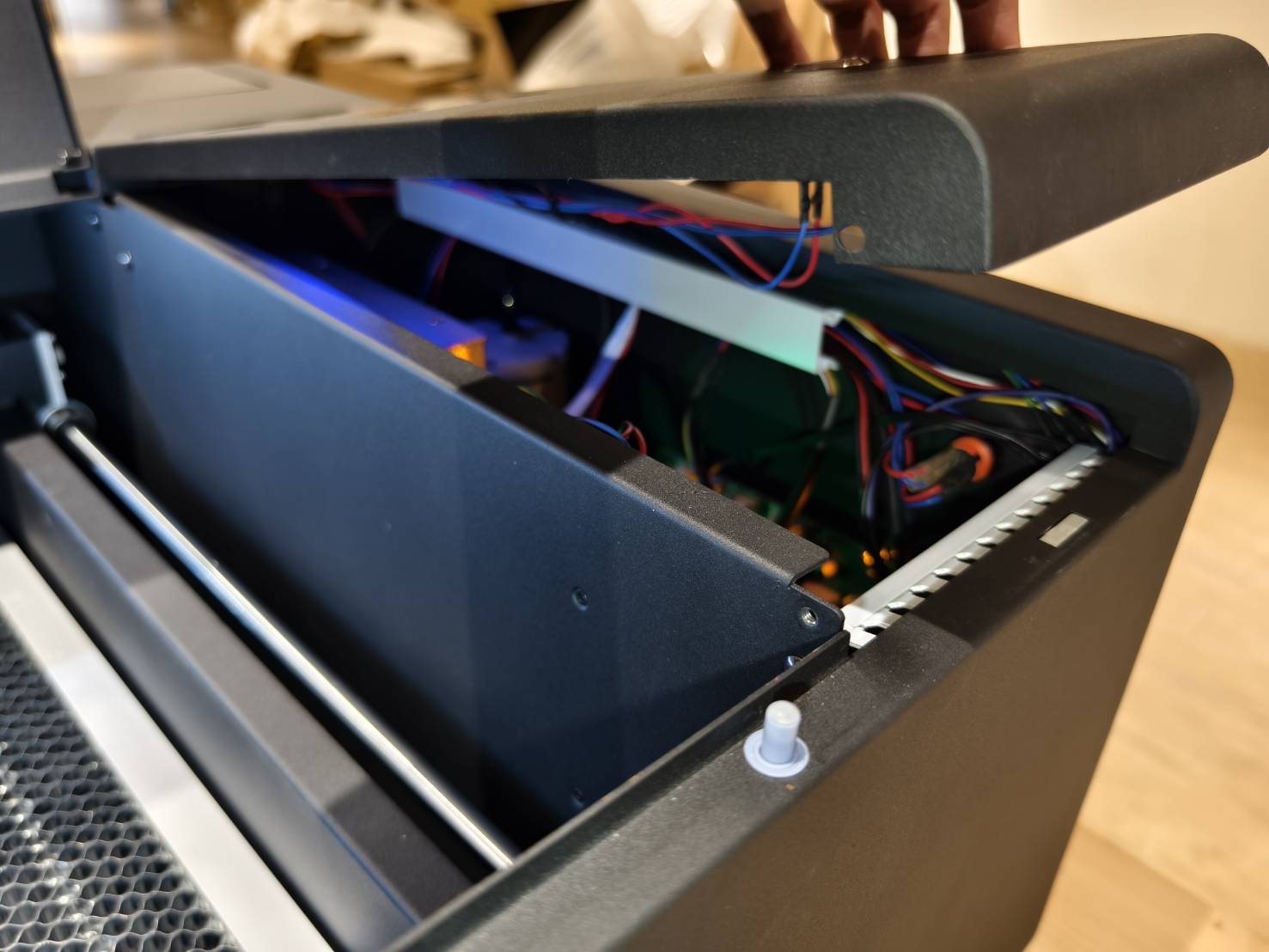

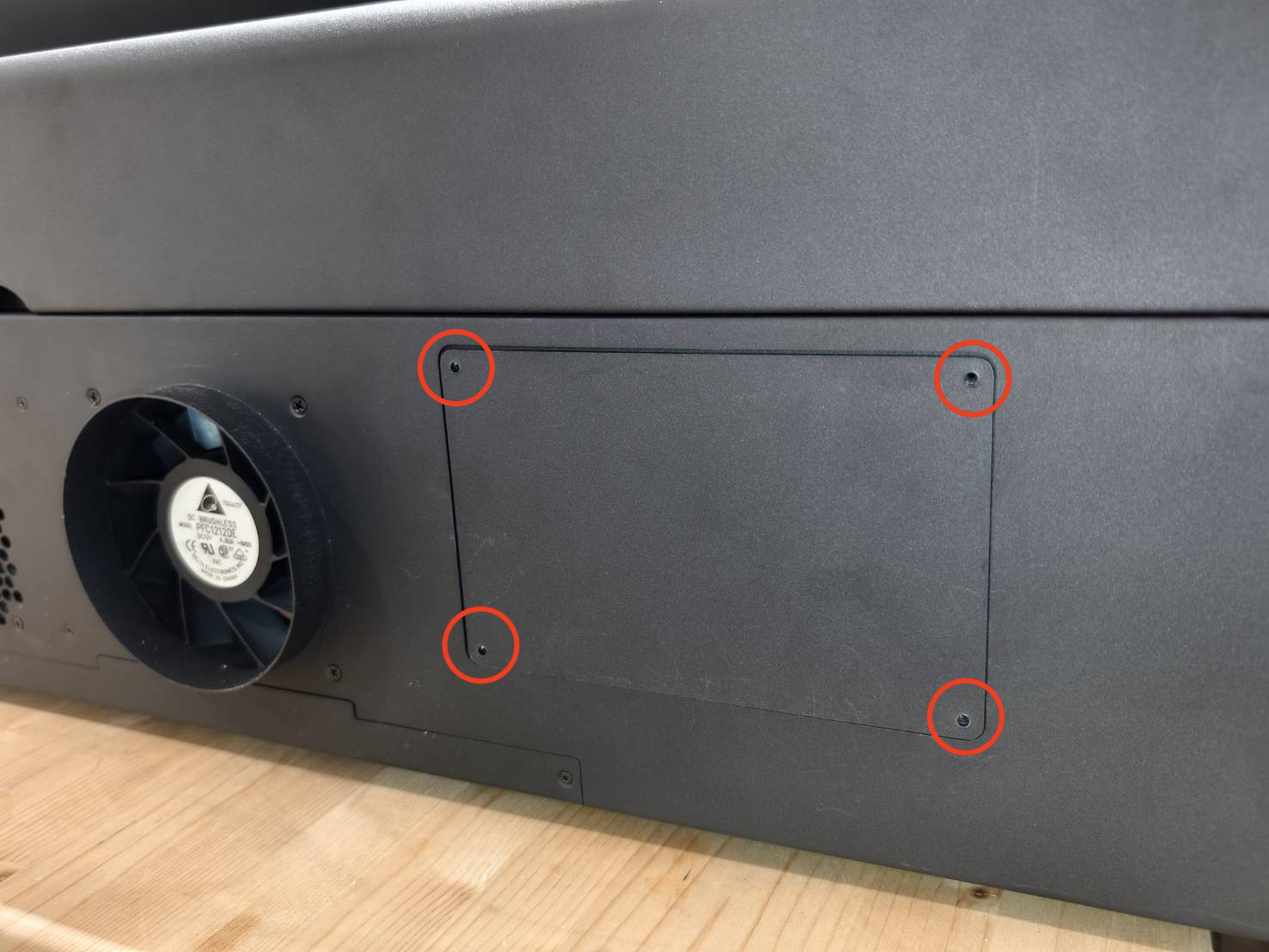

Éteignez la machine. Ouvrez le capot latéral pour accéder à l'intérieur de la machine.

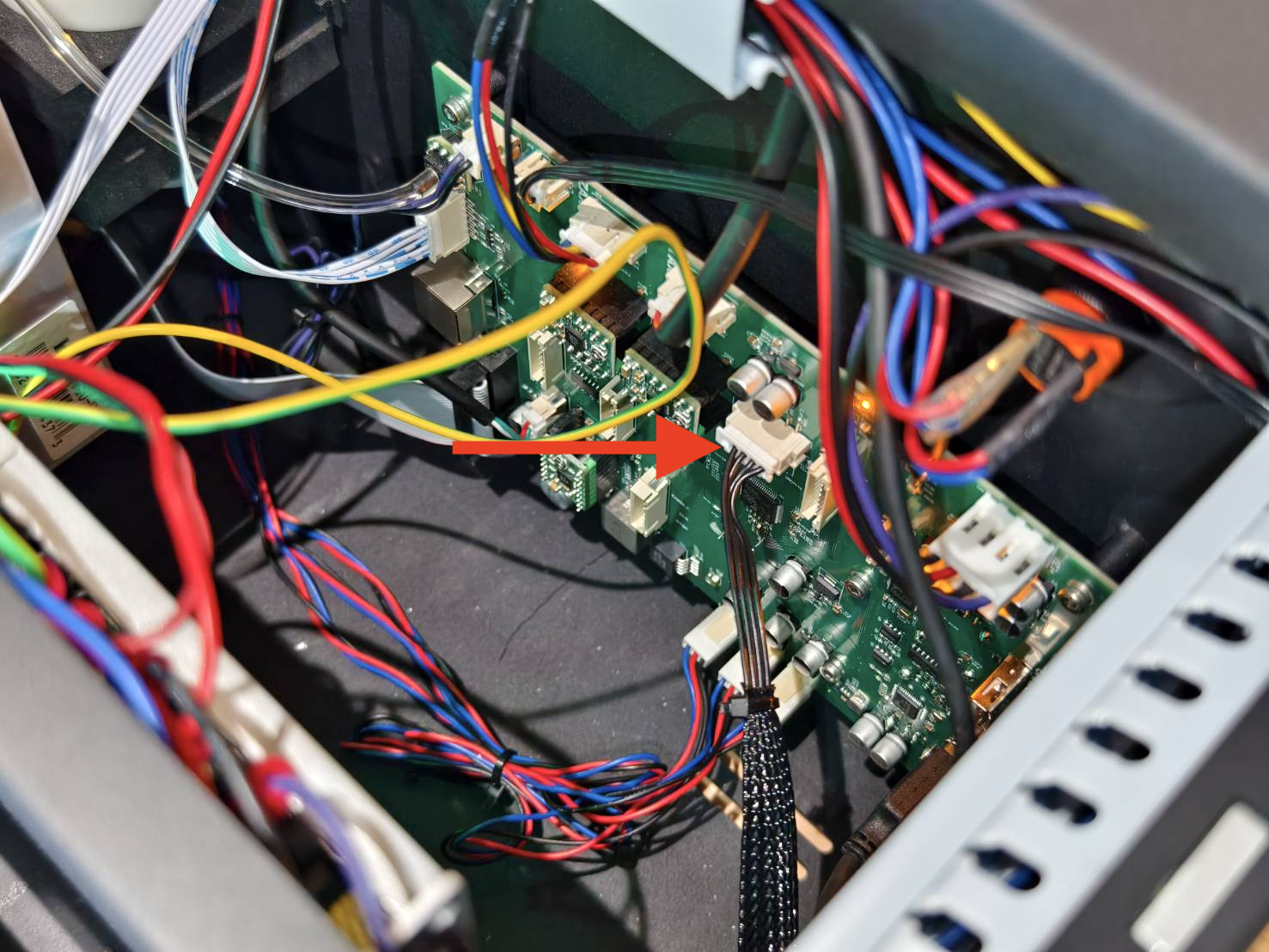

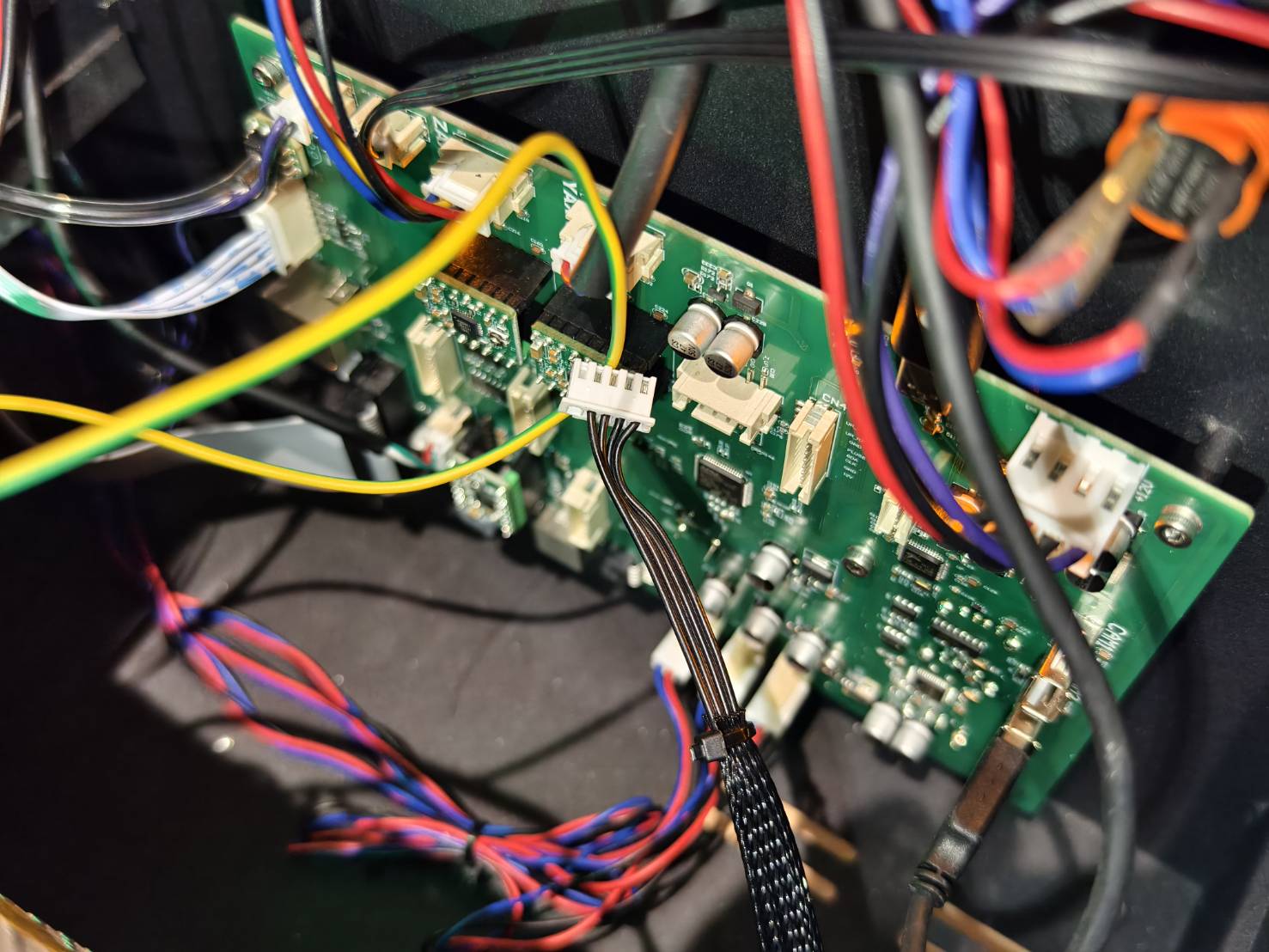

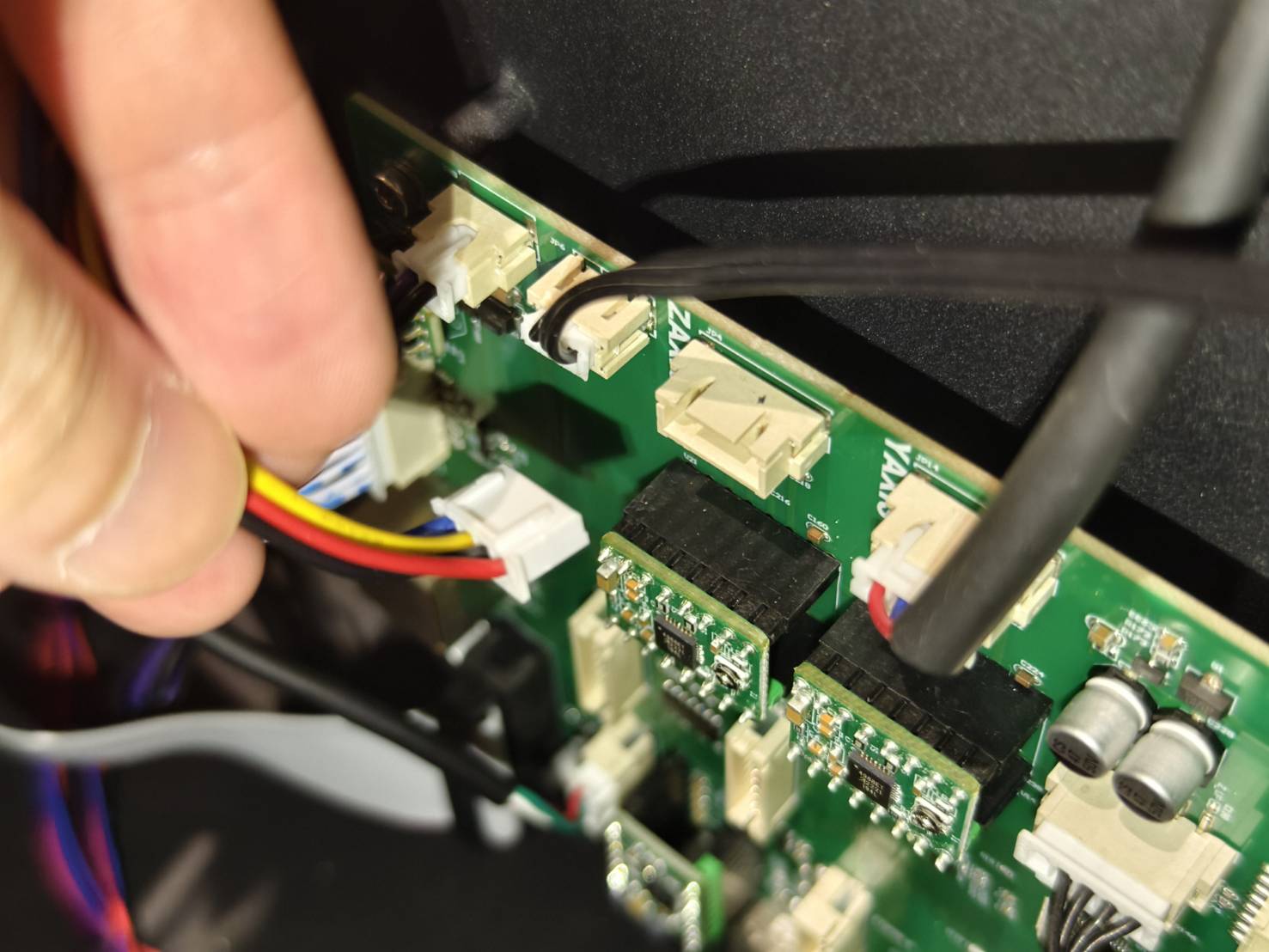

- Débranchez le câble plat des interrupteurs de fin de course de l'axe Z.
(Référez-vous au schéma si votre carte de circuit imprimé diffère de celle présentée sur la photo.)
- Allumez la machine et vérifiez les icônes. Les deux icônes sont-elles fermées ?
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
Étape B1
Réinstallez le plateau en nid d'abeille.
Vérifiez si les interrupteurs de fin de course supérieur et inférieur de l'axe Z peuvent être activés par la plateforme.
Abaissez puis relevez le plateau jusqu'en haut pour vérifier si les interrupteurs de fin de course de l'axe Z peuvent être activés.
| Bon exemple - Activé |
|
Mauvais exemple - Non activé (HEXA est utilisé pour la démonstration) |
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
|
|
Étape B2
Montez ou abaissez manuellement le plateau et vérifiez s'il peut se déplacer librement dans les deux sens, vers le haut et vers le bas.
|
|
Étape B2.1
Essayez de lubrifier les 4 vis-mères et vérifiez si la plateforme peut être déplacée manuellement et à l'aide du panneau de commande.
Veuillez consulter l'article.
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
|
Étape B3
Débranchez et rebranchez le câble du moteur de l'axe Z. Ensuite, essayez d'abaisser et de soulever la plateforme à l'aide du panneau de commande.
(Référez-vous au schéma si votre carte de circuit imprimé diffère de celle présentée sur la photo.)
-
Éteignez la machine. Ouvrez le capot latéral pour accéder à l'intérieur de la machine.

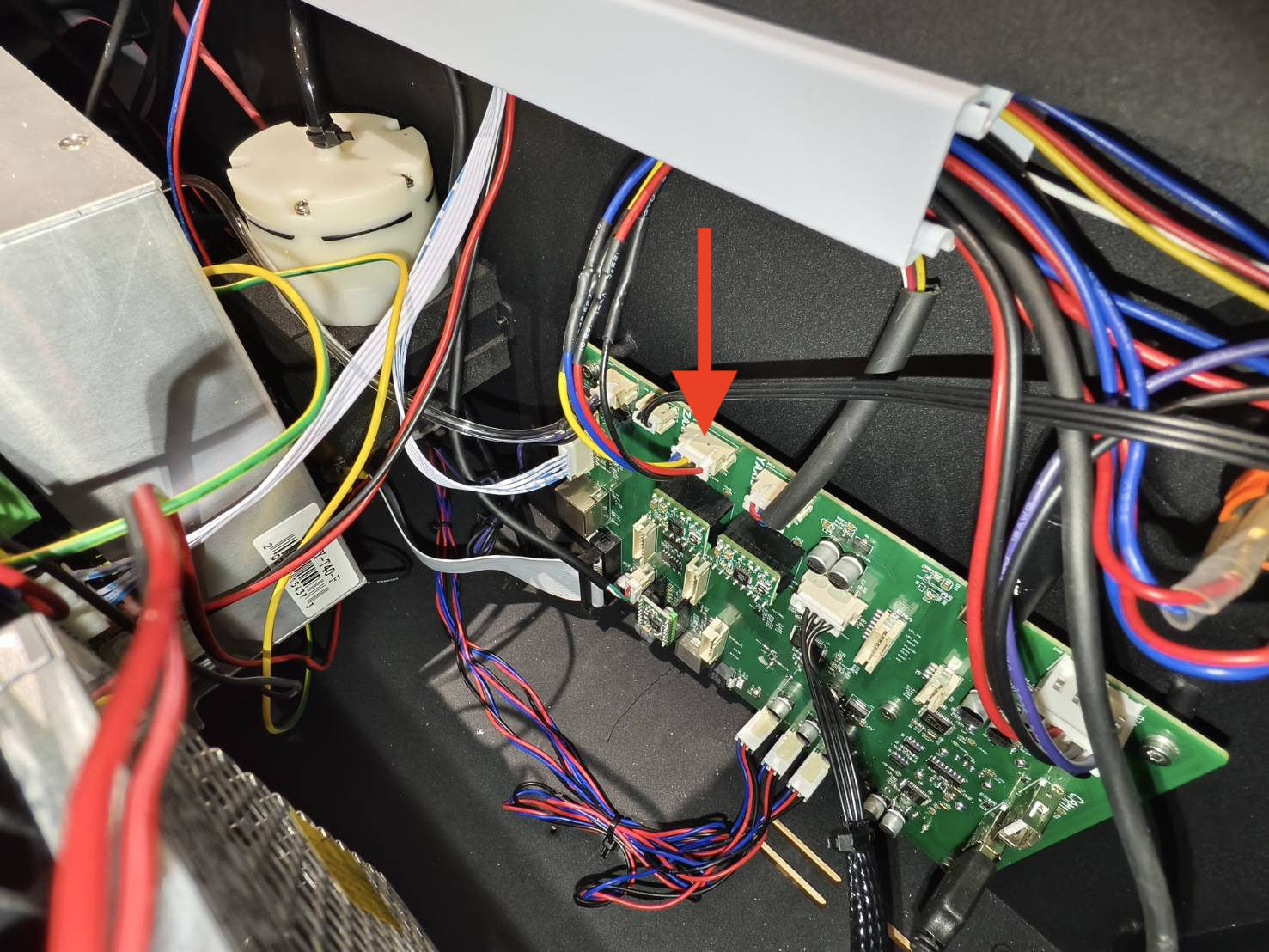

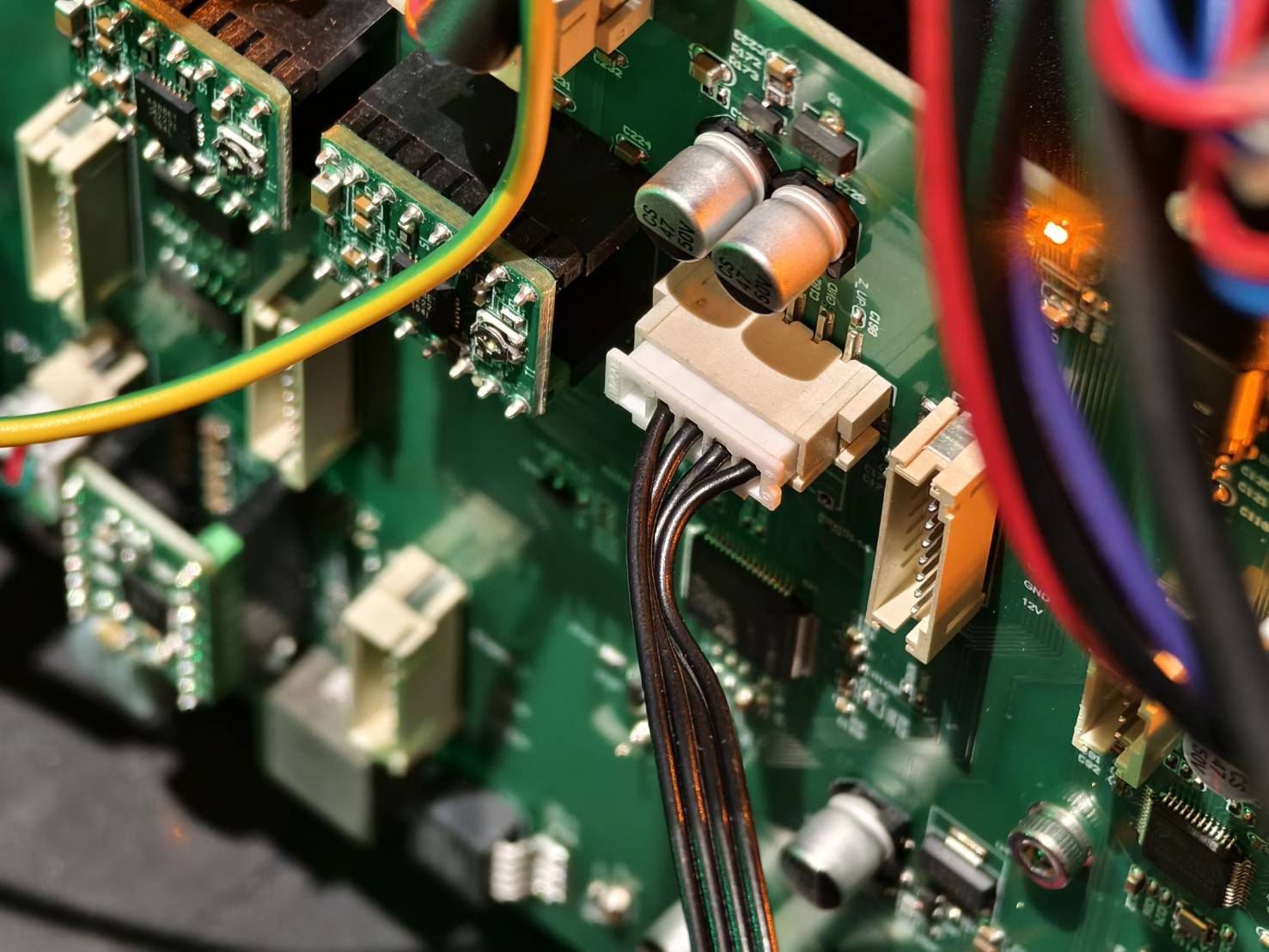

- Débranchez et rebranchez le câble du moteur de l'axe Z.
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
|
Étape B4

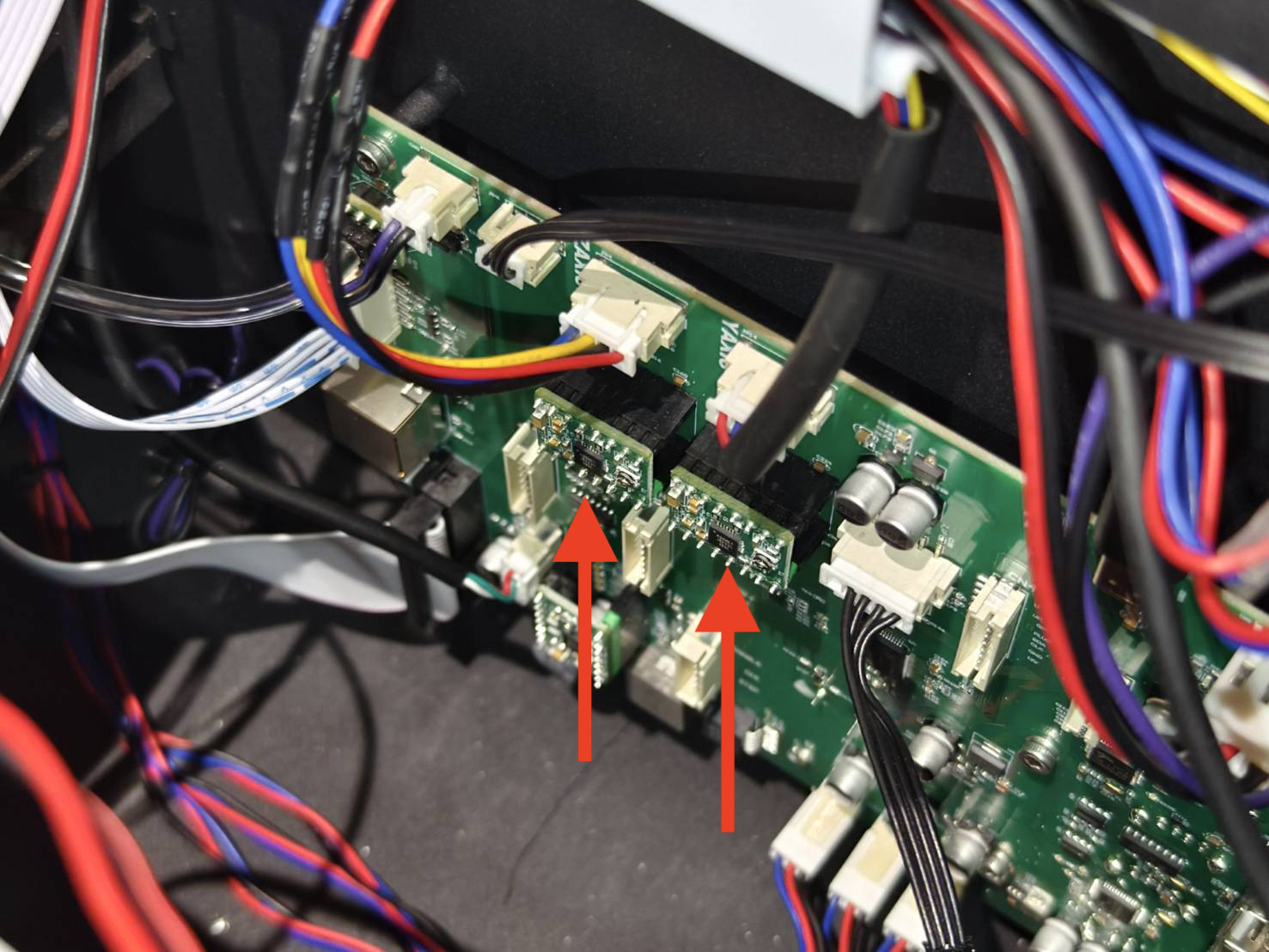

Éteignez la machine pour échanger le(s) circuit(s) de commande de l'axe Y et de l'axe Z, puis testez la plateforme à l'aide du panneau de commande.
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
|
Étape C1

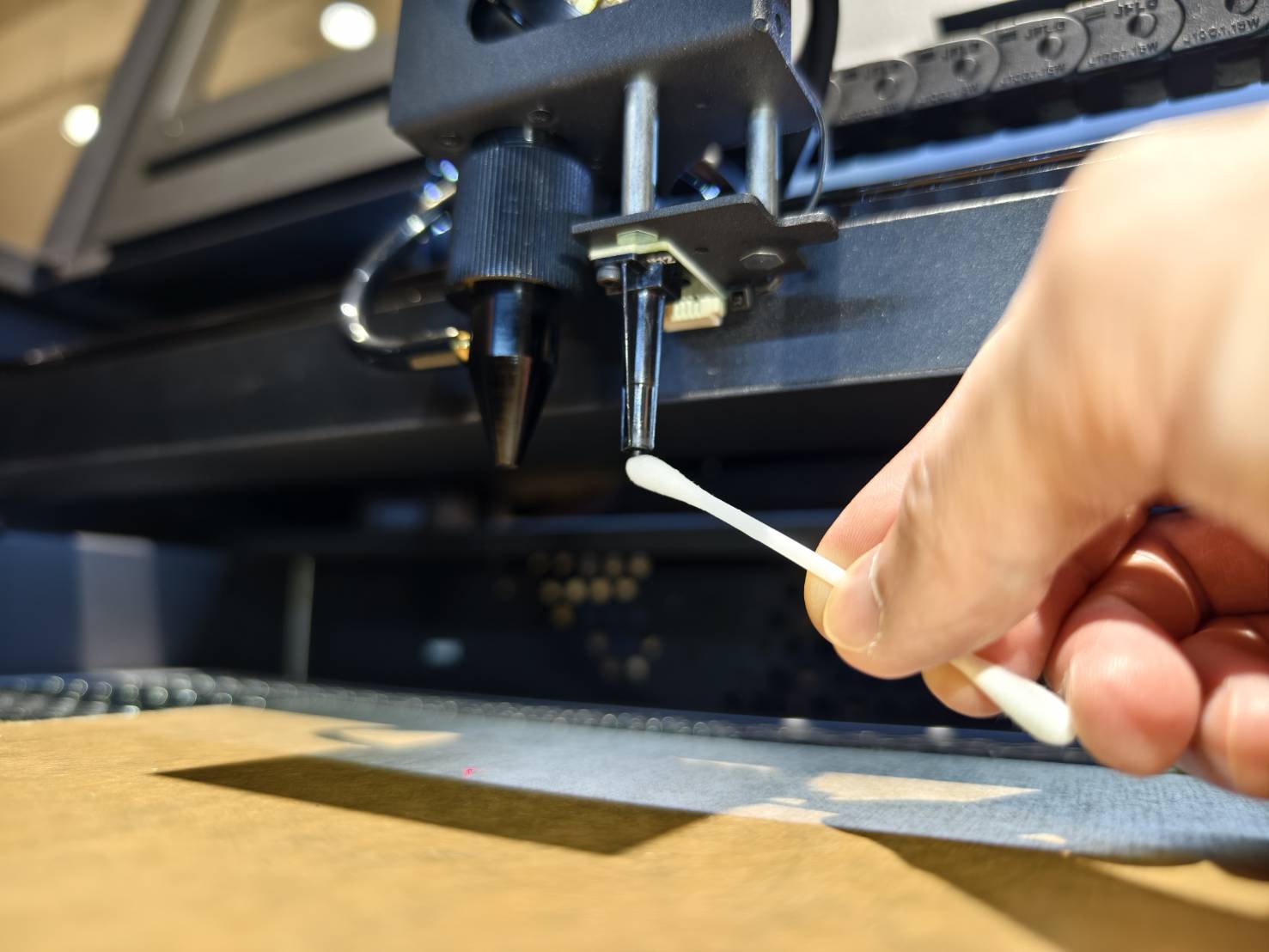

- Utilisez un coton-tige imbibé d'alcool pour nettoyer l'extrémité du module de mise au point automatique.
- Vérifiez si la plateforme peut être déplacée vers le haut et vers le bas.
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
Étape C2

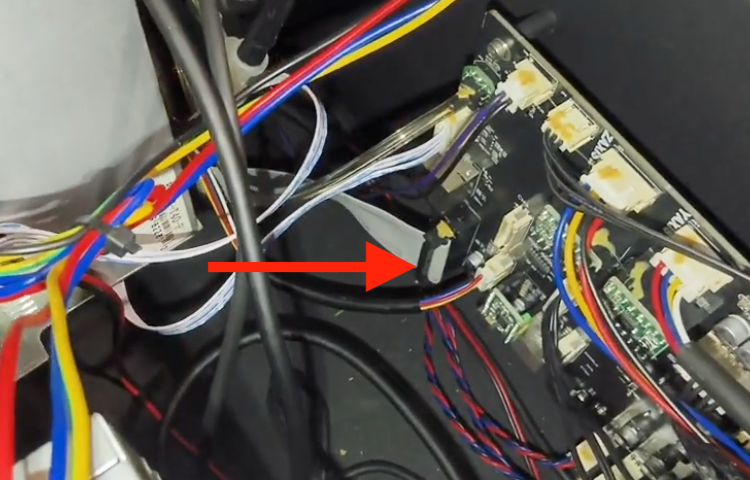

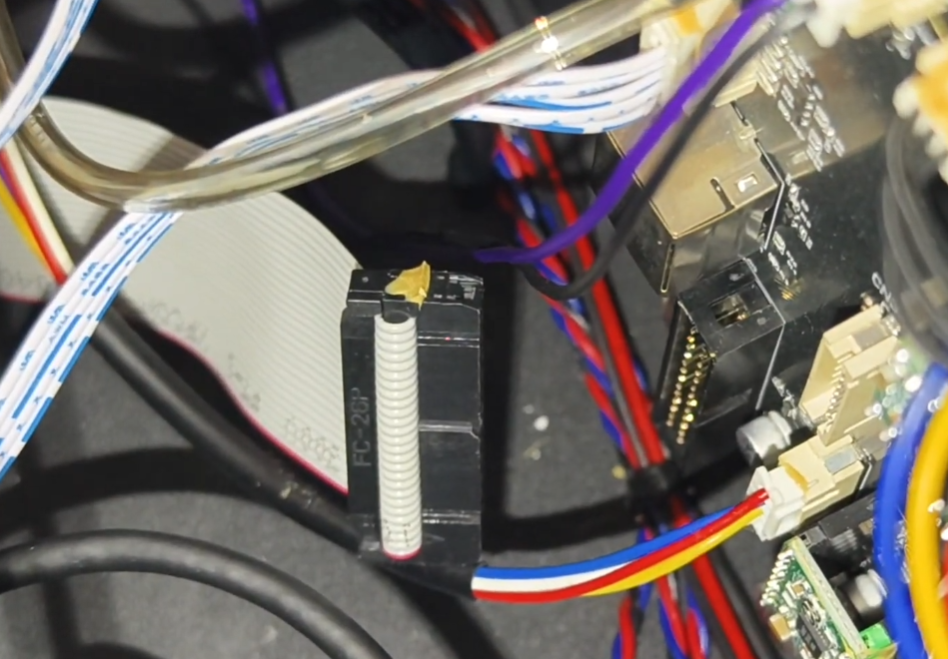

Éteignez la machine. Ouvrez le capot latéral pour débrancher et rebrancher la nappe grise.
Allumez la machine pour vérifier si la plateforme peut monter et descendre.
(Testez la fonction après avoir débranché puis rebranché la nappe grise.)
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
Étape C2.1
Débranchez la nappe grise, puis vérifiez si la plateforme peut monter et descendre.
(Testez la fonction lorsque la nappe grise est débranchée.)
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
Étape C3
- Rebranchez le câble ruban gris.

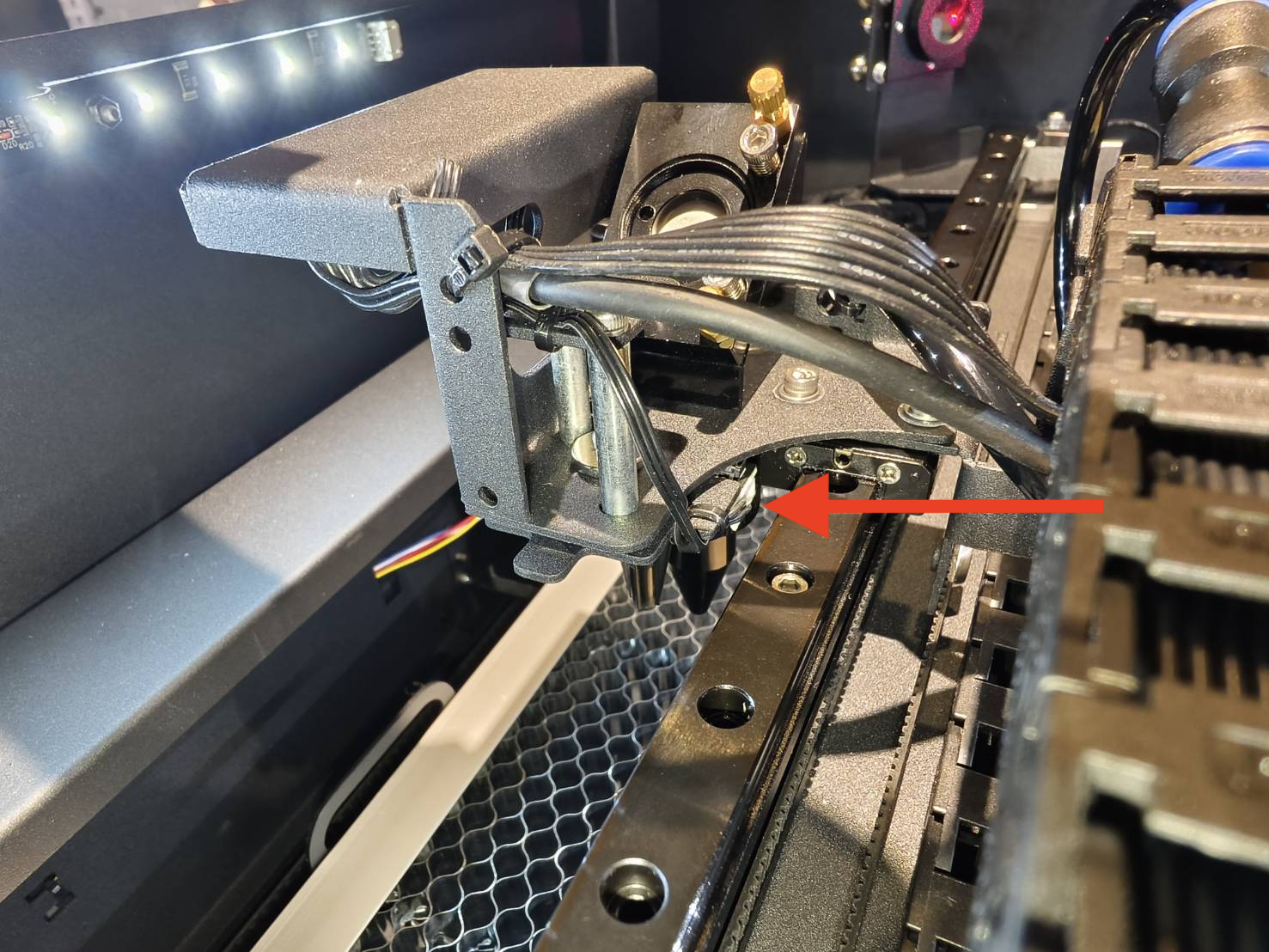

- Débranchez le câble de la carte sur la tête laser.
- Vérifiez si la plateforme peut être déplacée vers le haut et vers le bas.
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
Étape C4
- Reconnectez le câble sur la tête laser.
- Veuillez vous référer au guide pour les instructions de retrait de la sonde de mise au point automatique et du capot.
Lisez uniquement l'Étape 1, l'Étape 2 et l'Étape 6 (des clés Allen de 2,5 mm et 2,0 mm seront nécessaires pour effectuer cette étape). [Beambox II - Auto-Focus Probe & Cable Replacement]

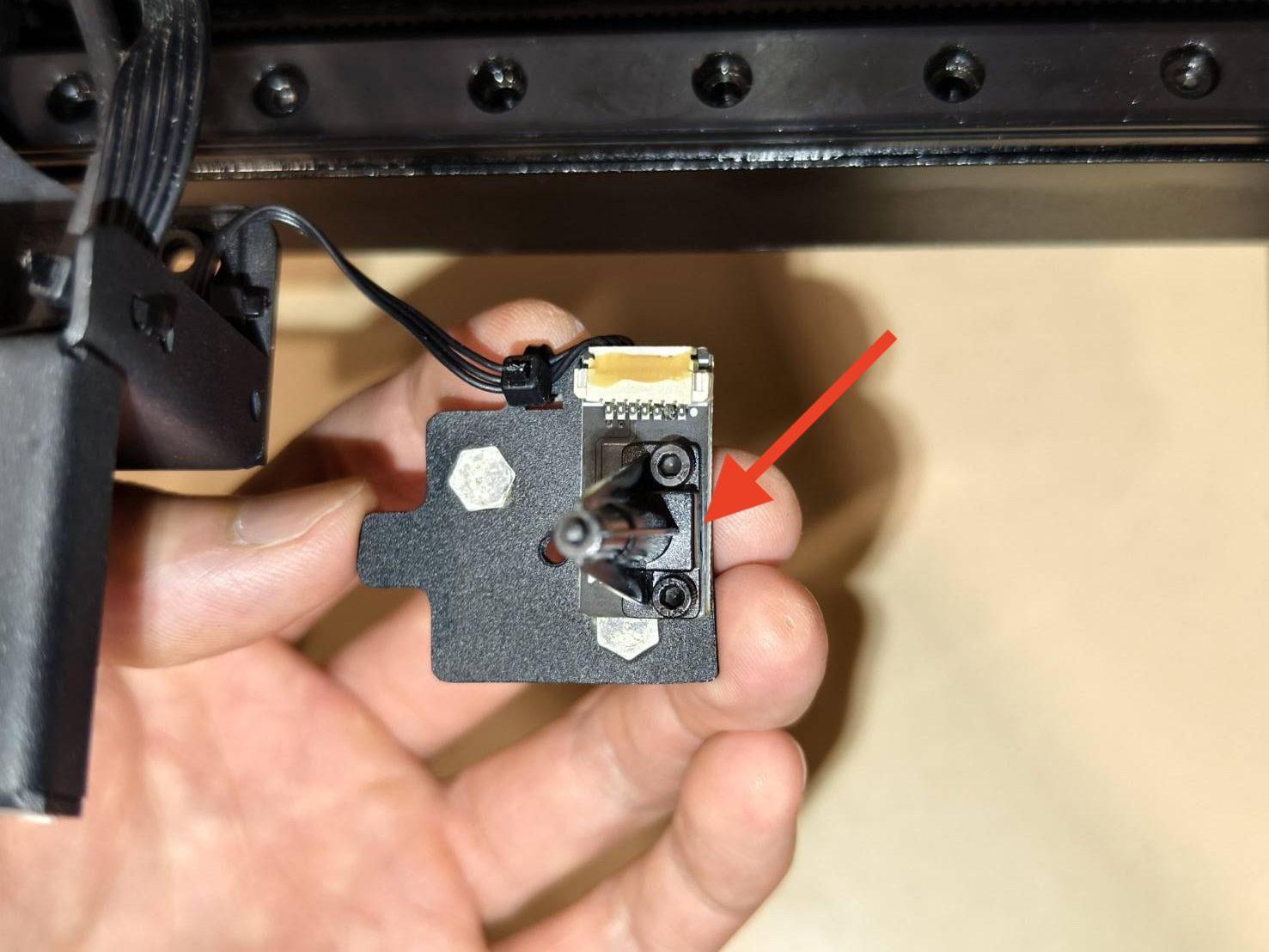

- Vérifiez si l'interrupteur de la carte de mise au point automatique peut être actionné en douceur, comme dans la vidéo.
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
Étape C5
- Veuillez vous référer au guide pour les instructions de réinstallation du capot et de la sonde sur la carte de mise au point automatique, en vous assurant que la sonde peut être poussée vers le haut. Lisez uniquement l'Étape 7 et l'Étape 8.
[Beambox II - Auto-Focus Probe & Cable Replacement]

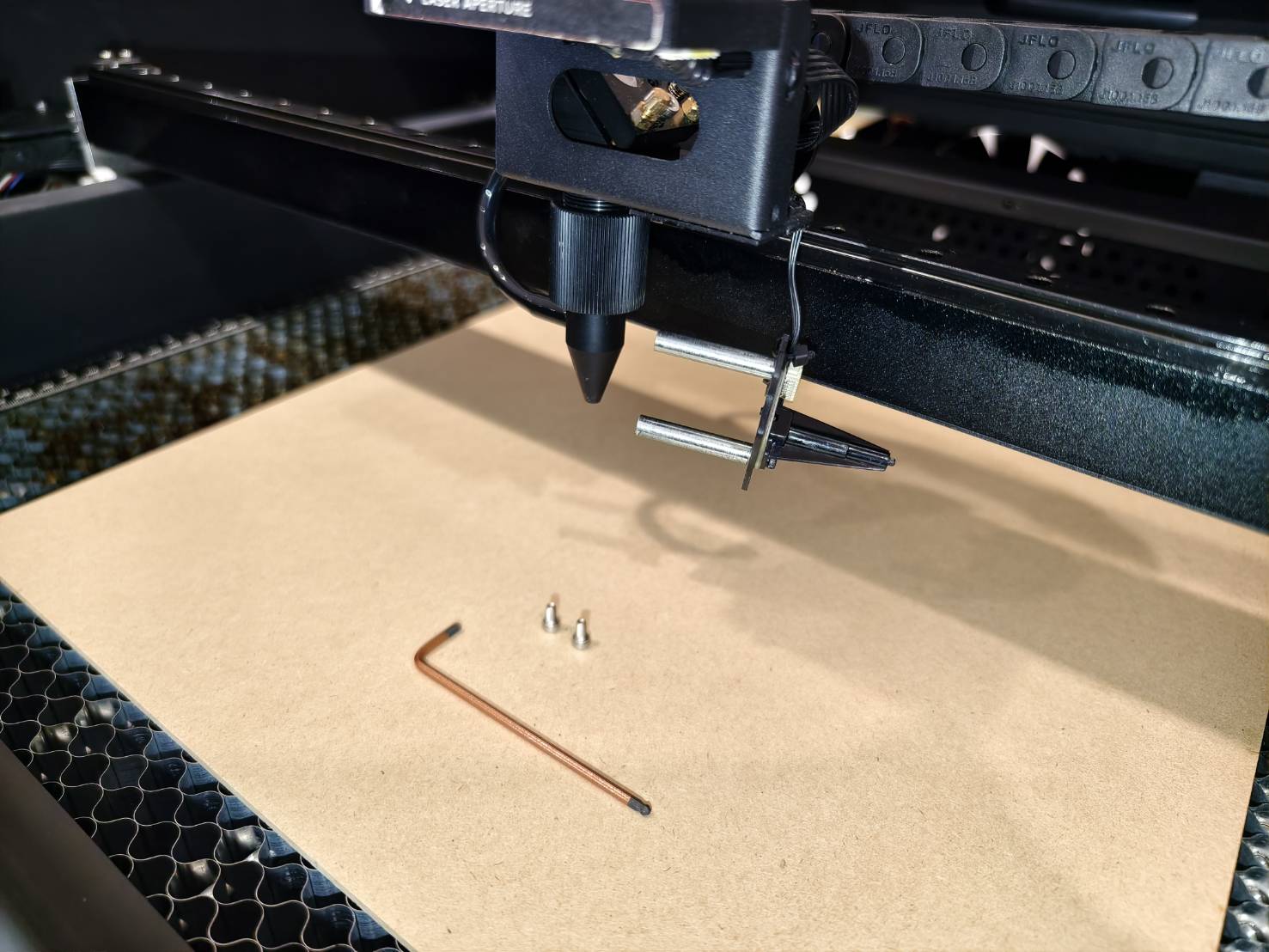

- Suspendez l'ensemble de mise au point automatique en place et vérifiez si la plateforme peut être déplacée vers le haut et vers le bas.
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
Étape C6
- Veuillez vous référer au guide pour les instructions de réinstallation de l'ensemble de mise au point automatique.
Lire uniquement l'Étape 11 et l'Étape 12.
[Beambox II - Auto-Focus Probe & Cable Replacement]
- Vérifiez si la plateforme peut être déplacée vers le haut et vers le bas.
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
Étape C7
Rebranchez les câbles suivants.

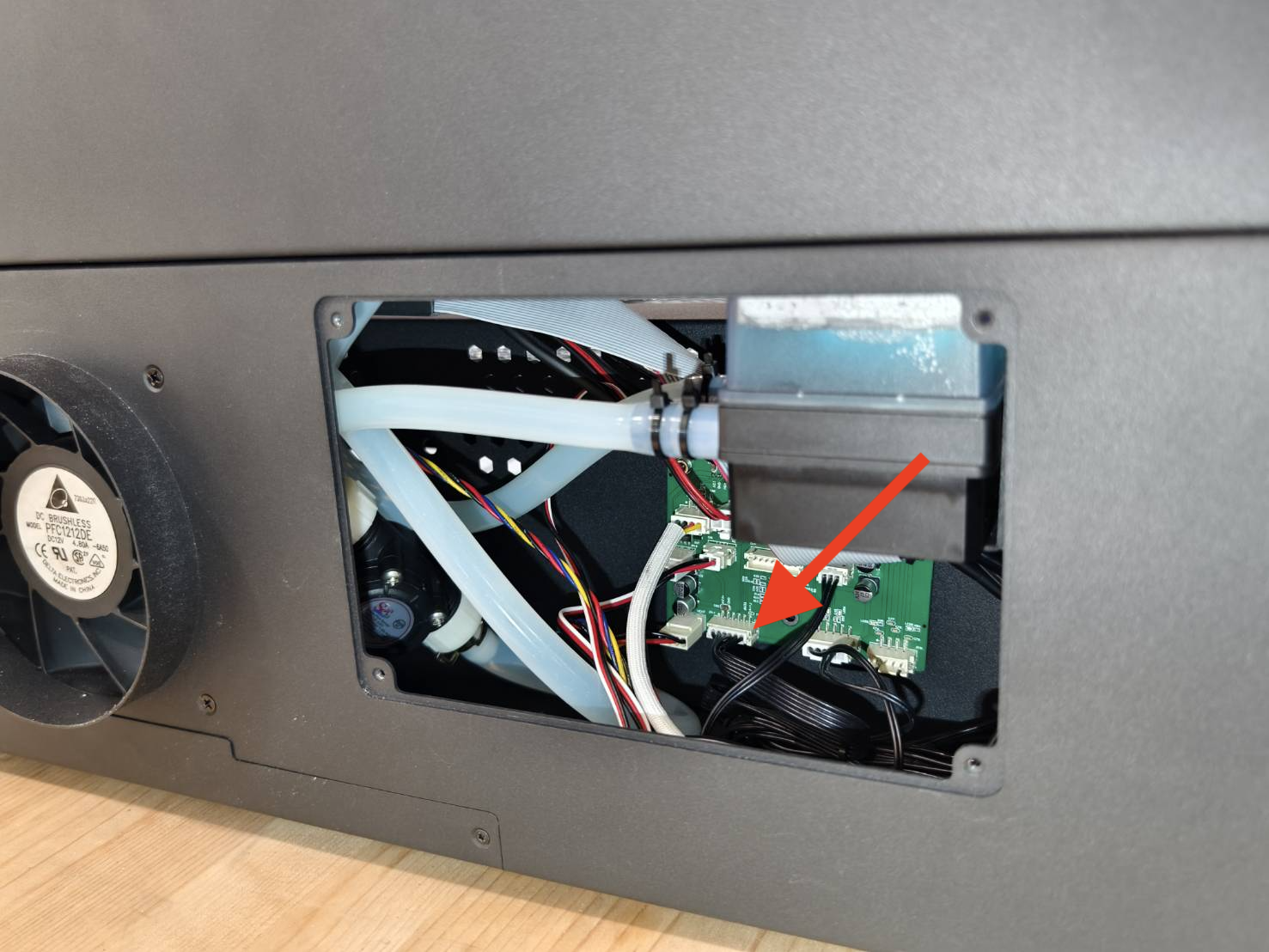

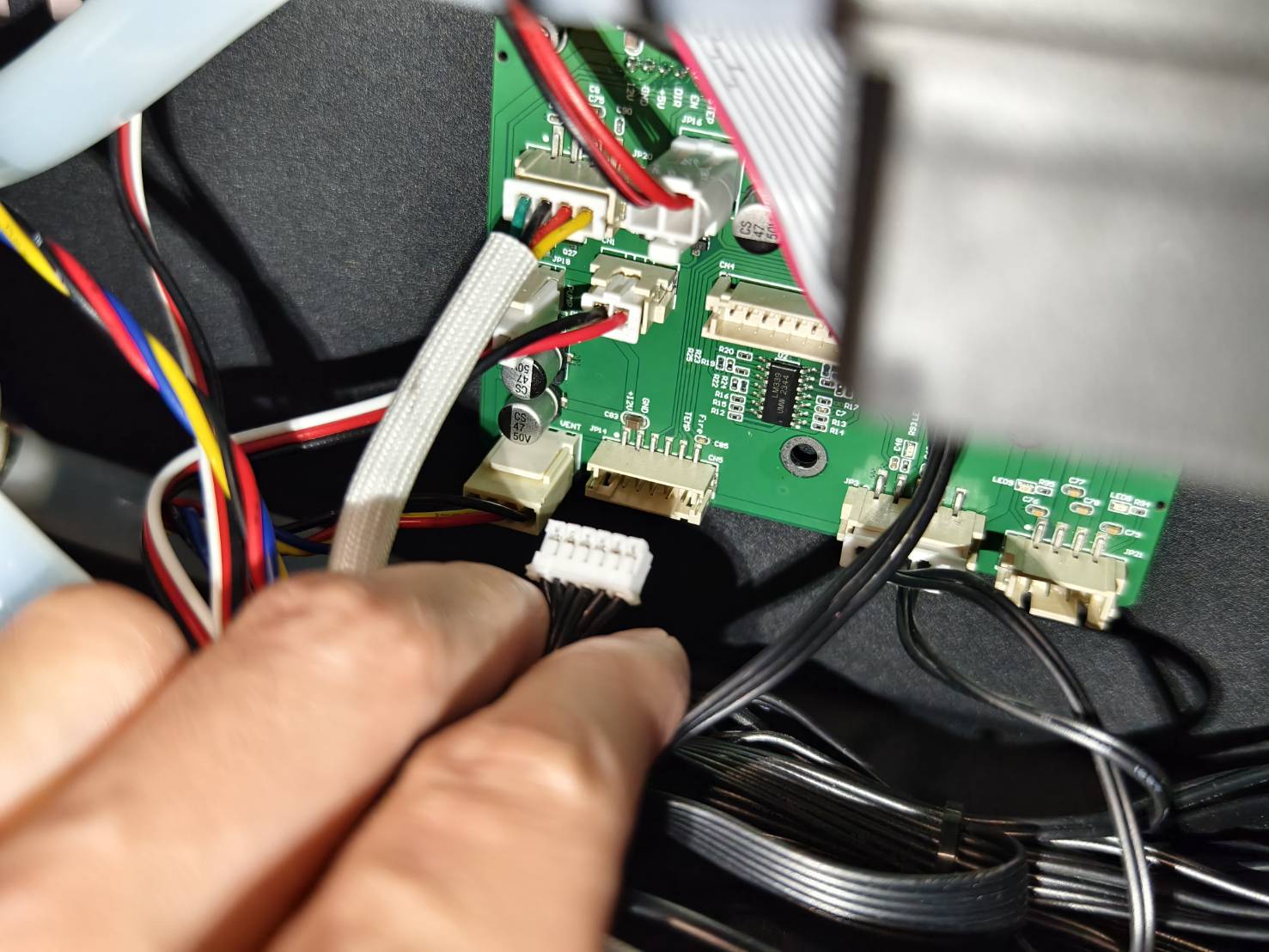

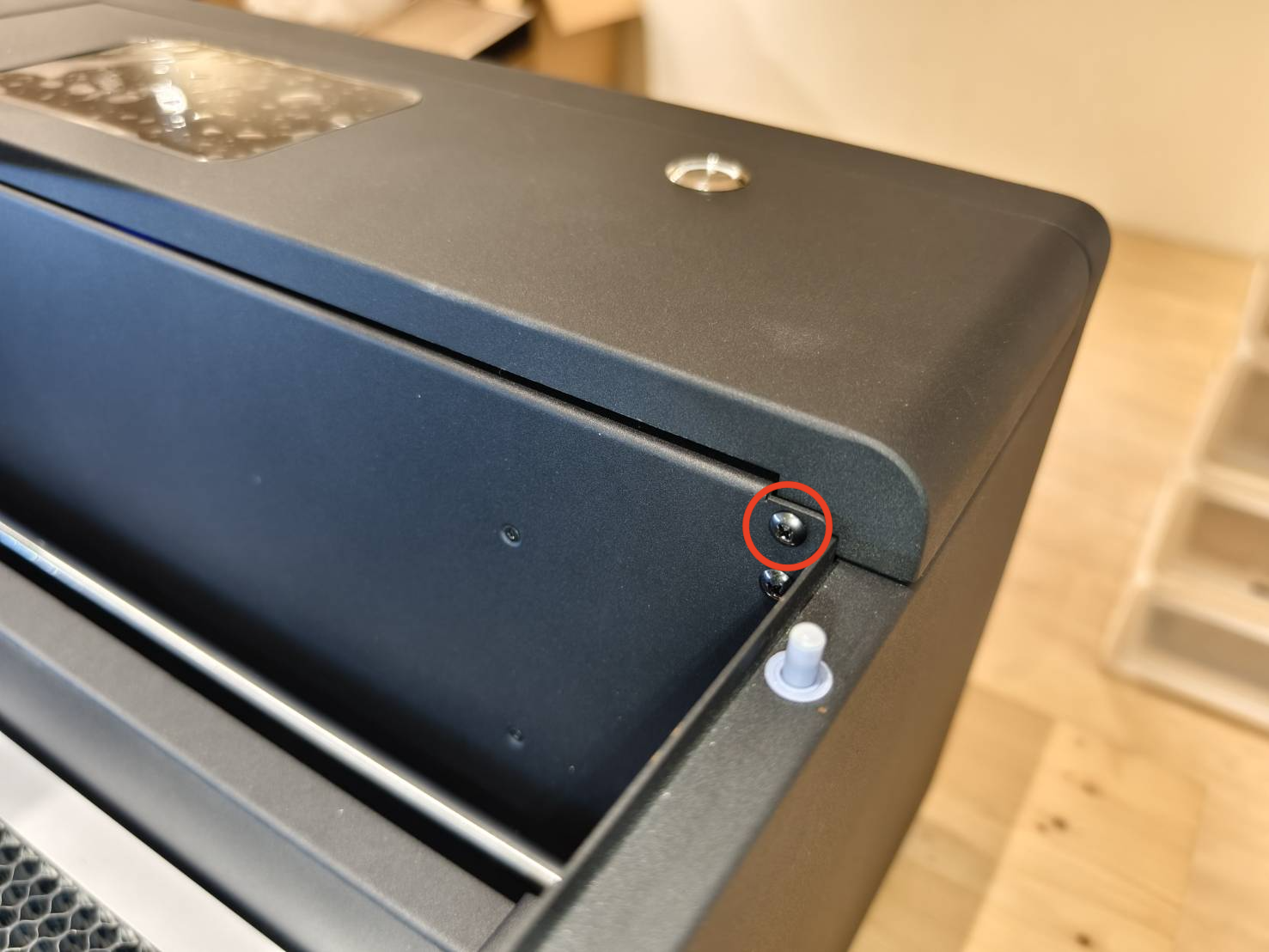

- Le câble à 6 broches sur la carte du traceur. (Le couvercle arrière doit être retiré avec un tournevis T8.) (Reportez-vous à schéma si votre carte de circuit imprimé diffère de celle présentée sur la photo.)

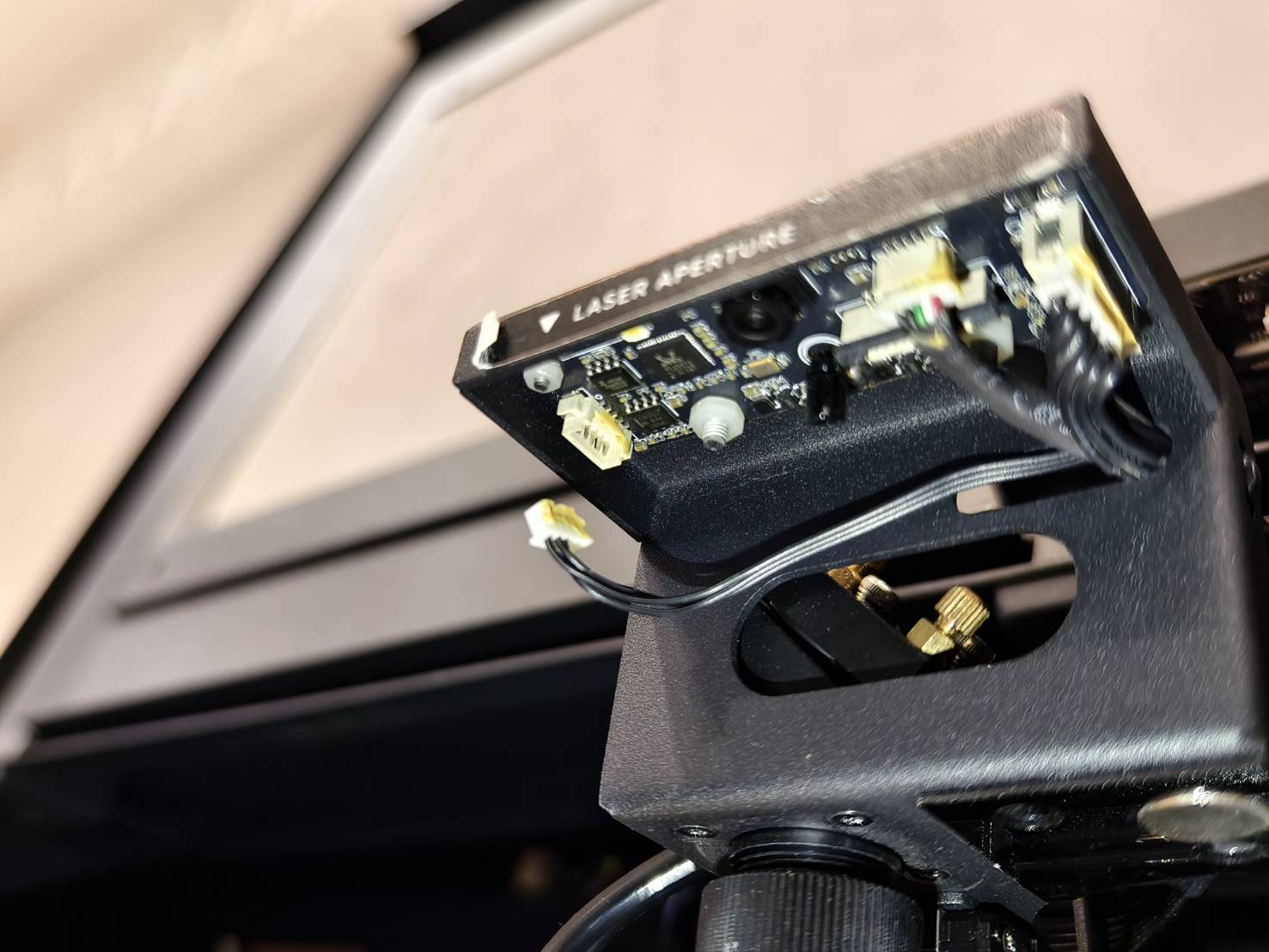

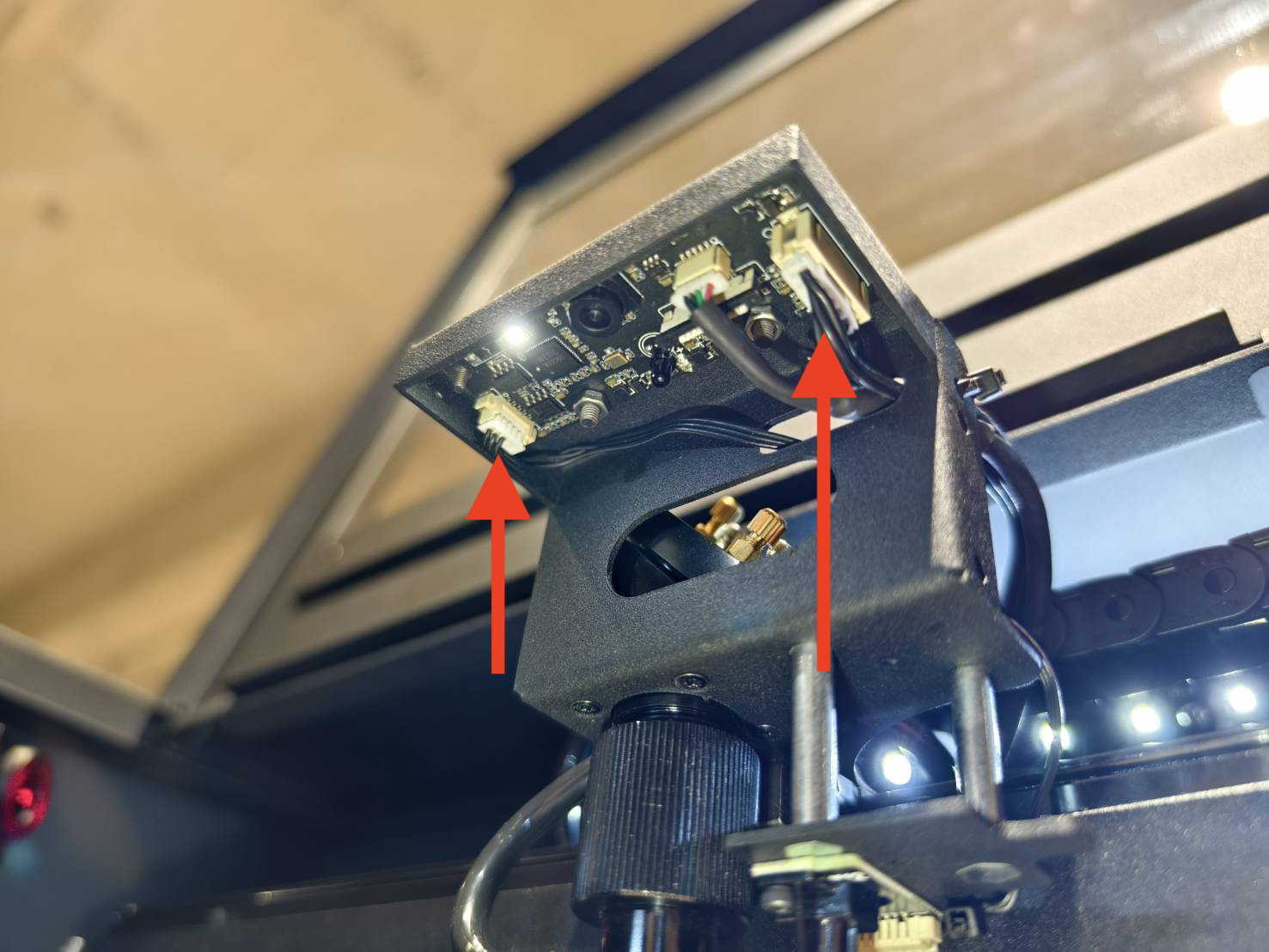

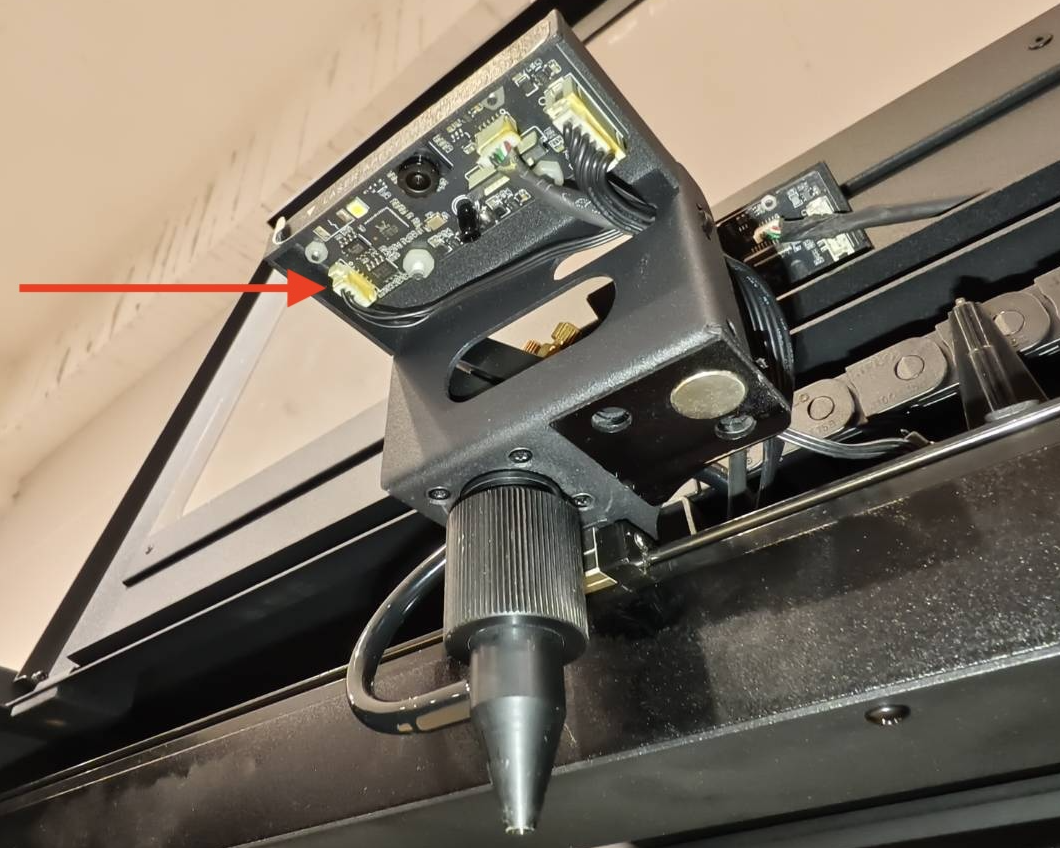

- Les câbles à 6 broches et 3 broches sur la carte LED de la caméra sur la tête laser.
(Si c'est trop difficile à débrancher, assurez-vous plutôt que la connexion n'est pas lâche.)
- Le câble à 3 broches à l'arrière de la tête laser sur le module de mise au point automatique.
(Si c'est trop difficile à débrancher, assurez-vous plutôt que la connexion n'est pas lâche.)
- Ensuite, vérifiez si la plateforme peut être déplacée vers le haut et vers le bas.
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
Étape C8
Placez votre matériau sur le plateau et effectuez la mise au point automatique.
Évaluez le résultat du test et déterminez la prochaine action à entreprendre.
|
|
Contacter le support client
- Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contacter le service client]
Les informations collectées, telles que les photos ou les vidéos montrant le problème de votre machine dans cet article, devront être partagées avec le revendeur ou le support FLUX.
