#913 Détection de flux d'air anormal

FLUX Support Team
  • Mise à jour

Causes possibles :

  1. Le filtre de la pompe à air est encrassé et doit être remplacé.
  2. Le système est défaillant (Mettez à jour le micrologiciel ou réinitialisez aux paramètres d'usine).
  3. Le tuyau d'air est plié ou endommagé.
  4. Le tube transparent à 3 voies (raccord en T) sur le capteur est plié ou endommagé.
  5. La carte mère est défectueuse.
  6. La pompe à air est trop faible.
  7. La pompe à air est trop puissante. (Moins probable)



Étape 1

Remplacez le filtre de la pompe à air sur le côté de la machine et effectuez un test de flux d'air.IMG20250508171210.jpg





Déterminez le résultat du test et l'action suivante à entreprendre.

  • La valeur est dans la plage normale >> Étape 3.1
  • La valeur n'est PAS dans la plage normale >> Étape 2



Étape 2

Vérifiez si de l'air sort de la buse laser.

  • Accédez au mode Maintenance sur le panneau de commande et activez la pompe à air.
  • Utilisez votre main ou un morceau de papier pour vérifier si de l'air sort de la buse laser.

Déterminez le résultat du test et l'action suivante à entreprendre.



Étape 2.1

Ouvrez le capot latéral pour vérifier ou reconnecter les deux broches du câble de la pompe à air et le tuyau d'air connecté au sommet de la pompe. L'objectif est de s'assurer qu'aucun câble ni tuyau d'air n'est endommagé, desserré ou plié.

  • Ouvrez le capot latéral pour accéder à l'intérieur de la machine.

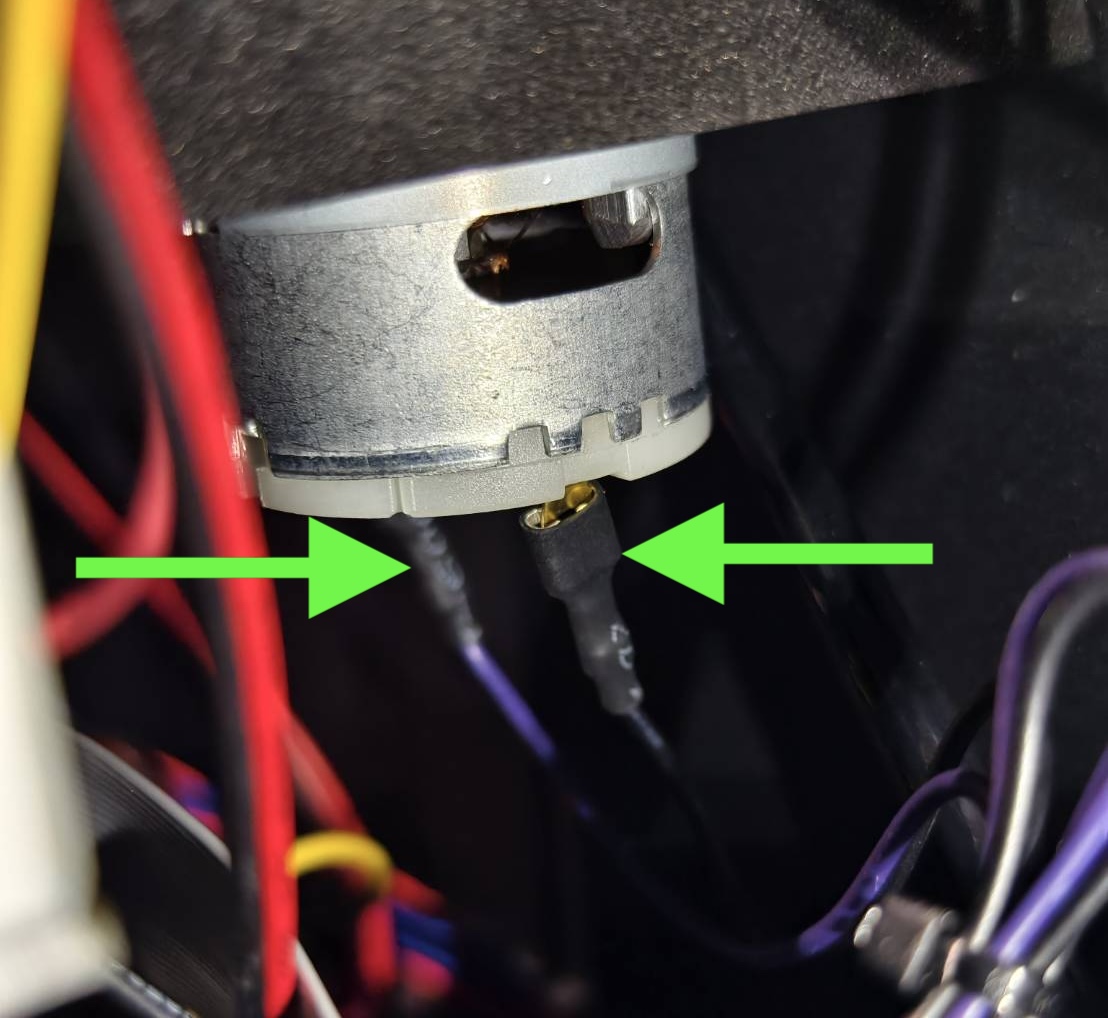

  • Vérifiez ou reconnectez les deux broches du câble de la pompe à air. (Machine hors tension)

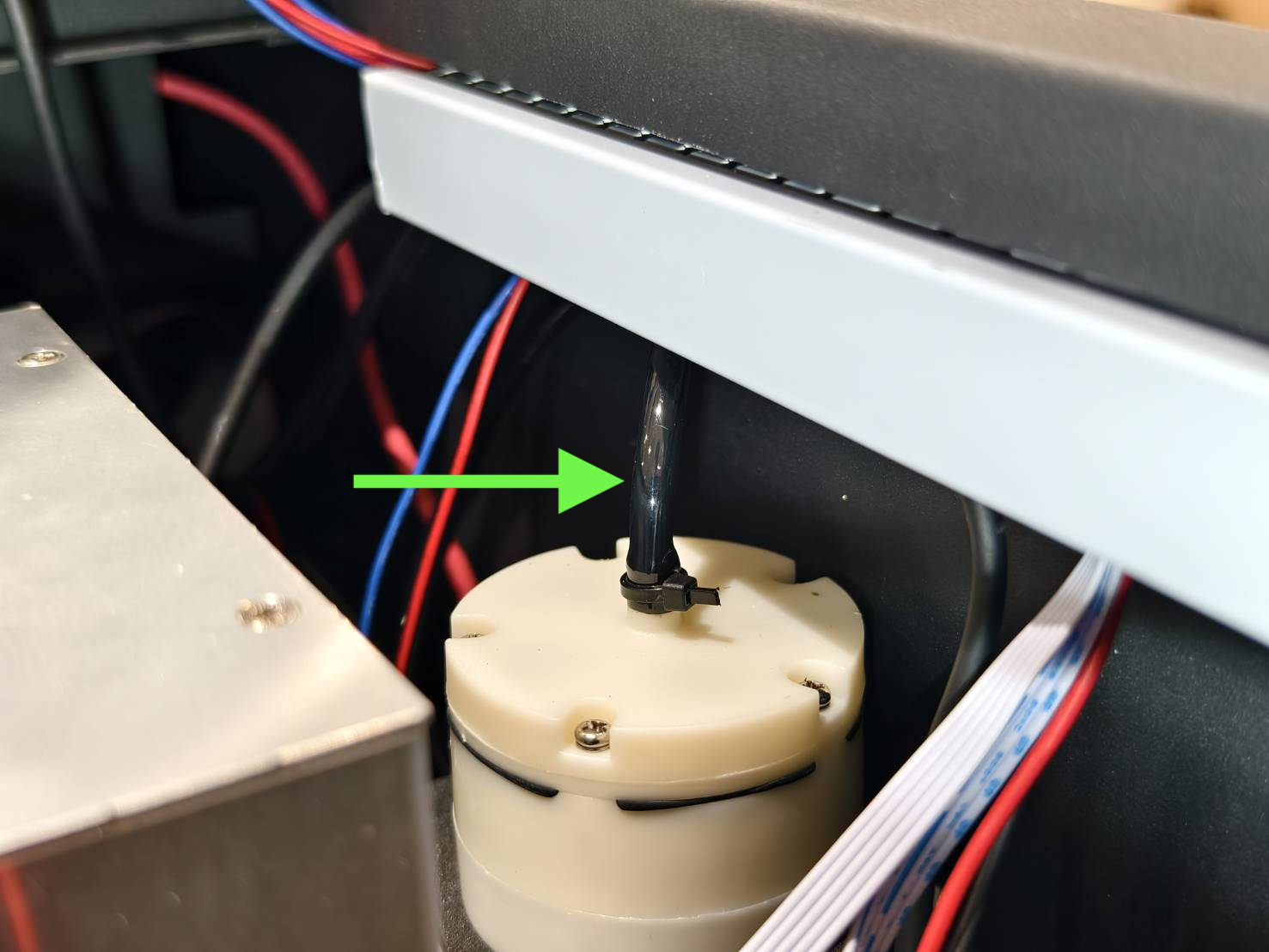

  • Vérifiez le tuyau d'air sur la pompe à air.

  • Vérifiez le tuyau d'air sur la buse laser.

    Tuyau d'air plié sur la buse Tuyau d'air plié sur la chaîne


  • Mettez la machine sous tension et activez la pompe à air pour vérifier si l'air sort de la buse laser.


Déterminez le résultat du test et l'action suivante à entreprendre.



Étape 2.2

Réinitialisez la machine aux paramètres d'usine et vérifiez si l'air sort de la buse laser.

(Page d'accueil > Machine > Page suivante > Réinitialiser aux paramètres d'usine > Oui)



Déterminez le résultat du test et l'action suivante à entreprendre.



Étape 2.3

Mettez à jour le micrologiciel vers la dernière version et vérifiez si l'air sort de la buse laser.
Guide de mise à jour du micrologiciel de Beambox II



Déterminez le résultat du test et l'action suivante à entreprendre.

  • Non, il n'y a pas d'air qui sort >> Contactez le service client
    • Cause possible :
      1. La pompe à air est défectueuse et doit être remplacée
      2. La carte mère est défectueuse et doit être remplacée



Étape 2.4

Activez l'affichage de la valeur du flux d'air sur le panneau et déplacez la tête laser dans la zone de travail pour vérifier si la valeur change pendant le mouvement.

Comment activer le test de vitesse du flux d'air



Démonstration:



Déterminez le résultat du test et l'action suivante à entreprendre.

  • La valeur reste toujours dans la plage normale >> Étape 2.5
  • La valeur est toujours inférieure à la valeur minimale >> Étape 4
  • La valeur est toujours supérieure à la plage maximale >> Étape 5
  • La valeur varie entre la normale et la valeur maximale >> Étape 5



Étape 2.5

Exécutez une tâche et vérifiez si l'erreur apparaît.

Screenshot 2024-05-31 at 3.16.46 PM.png



Déterminez le résultat du test et l'action suivante à entreprendre.

  • Non, l'erreur n'apparaît pas >> Problème résolu
    • Cause possible :
      1. Le système a échoué
  • Oui, l'erreur apparaît toujours >> Contactez le service client
    • Cause possible :
      • Le système est corrompu et nécessite une réinstallation du firmware de la carte RK.
      • La carte mère est défectueuse et doit être remplacée



Étape 3

Activez l'affichage de la valeur du flux d'air sur le panneau et déplacez la tête laser dans la zone de travail pour vérifier si la valeur change pendant le mouvement.

Comment activer le test de vitesse du flux d'air



Démonstration:



Déterminez le résultat du test et l'action suivante à entreprendre.

  • La valeur reste toujours dans la plage normale >> Étape 3.1
  • La valeur est toujours inférieure à la valeur minimale >> Étape 4
  • La valeur est toujours supérieure à la plage maximale >> Étape 5
  • La valeur varie entre la normale et la valeur maximale >> Étape 5



Étape 3.1

Exécutez une tâche et vérifiez si l'erreur apparaît.

Screenshot 2024-05-31 at 3.16.46 PM.png



Déterminez le résultat du test et l'action suivante à entreprendre.

  • Non, l'erreur n'apparaît pas >> La machine ne présente aucun problème



Étape 3.2

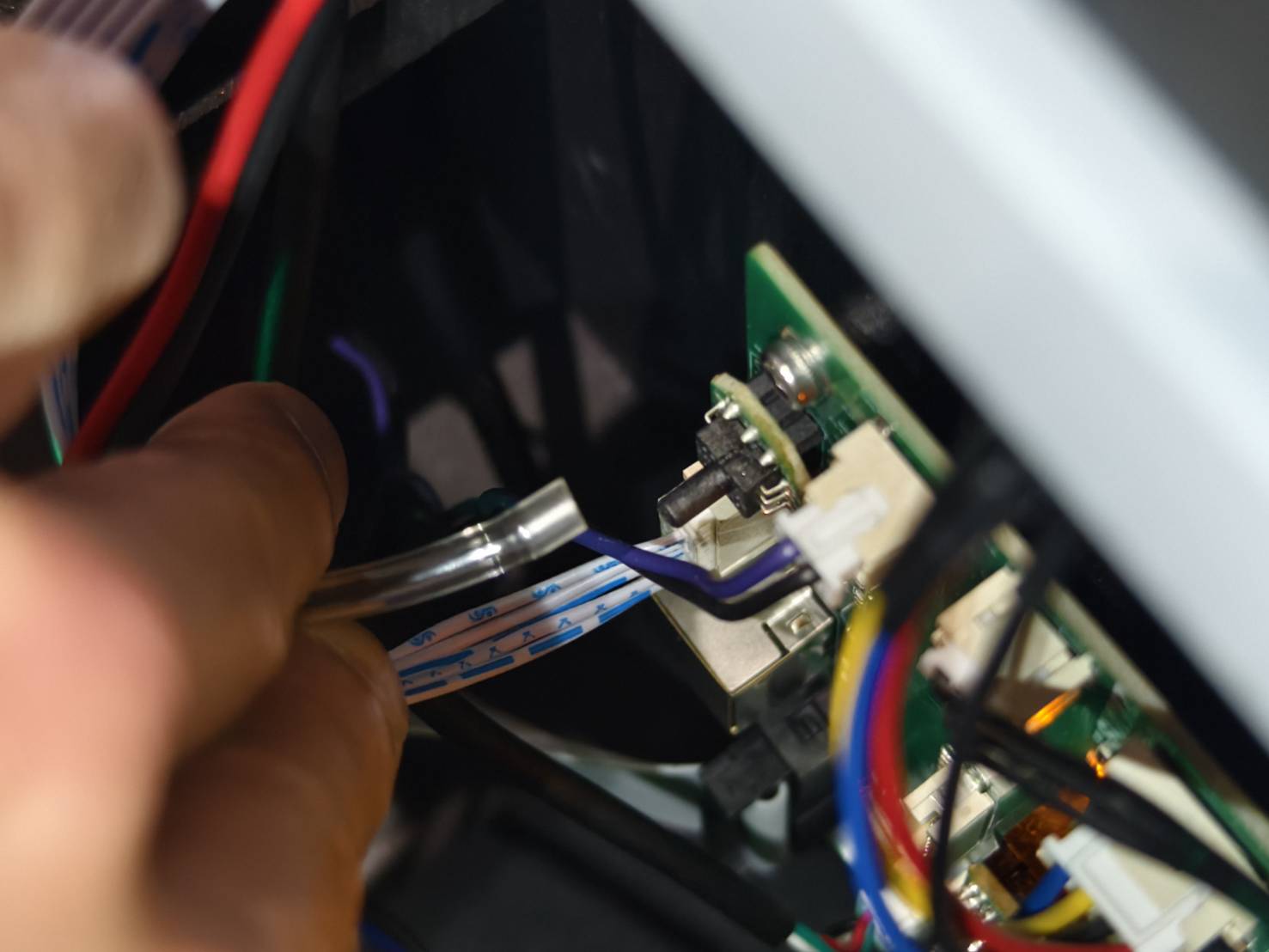

Reconnectez le tube transparent à trois voies (raccord en T). Exécutez une tâche et vérifiez si l'erreur réapparaît.

  • Ouvrez le capot latéral pour accéder à l'intérieur de la machine.



  • Reconnectez le tube transparent à trois voies (raccord en T).



  • Exécutez une tâche et vérifiez si l'erreur apparaît.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Déterminez le résultat du test et l'action suivante à entreprendre.

  • Non, l'erreur n'apparaît pas >> Problème résolu
    • Cause possible :
      1. La connexion du tube transparent à trois voies (raccord en T) était défectueuse



Étape 3.3

Réinitialisez la machine aux paramètres d'usine et lancez une tâche pour vérifier si l'erreur réapparaît.

(Page d'accueil > Machine > Page suivante > Réinitialiser aux paramètres d'usine > Oui)



Déterminez le résultat du test et l'action suivante à entreprendre.

  • Non, l'erreur n'apparaît pas >> Problème résolu
    • Cause possible :
      1. Le système a échoué
  • Oui, l'erreur apparaît toujours >> Contactez le service client
    • Cause possible :
      1. Le système est corrompu et nécessite une réinstallation du firmware de la carte RK.
      2. La carte mère est défectueuse et doit être remplacée.



Étape 4

Reconnectez le tube transparent à trois voies (raccord en T) et vérifiez la valeur du débit d'air.

  • Ouvrez le capot latéral pour accéder à l'intérieur de la machine.



  • Reconnectez le tube transparent à trois voies (raccord en T).



  • Activez le test de vitesse du flux d'air et déplacez la tête laser pour vérifier la valeur.



Déterminez le résultat du test et l'action suivante à entreprendre.

  • La valeur reste toujours dans la plage normale >> Étape 4.3
  • La valeur est toujours inférieure à la valeur minimale >> Étape 4.1
  • La valeur est toujours supérieure à la plage maximale >> Étape 5
  • La valeur varie entre la normale et la valeur maximale >> Étape 5



Étape 4.1

Vérifiez s'il y a des fuites ou des dommages sur le tuyau d'air et le tube transparent à trois voies.

  • Vérifiez le tuyau d'air sur la buse laser.

    Tuyau d'air plié sur la buse Tuyau d'air plié sur la chaîne
  • Vérifiez le tuyau d'air sur la pompe à air.


  • Vérifiez le tube transparent à trois voies.
  • Vérifiez le connecteur du tuyau d'air pour détecter d'éventuelles fuites. Reconnectez-le si nécessaire.

  • Vérifiez les autres parties du parcours du tuyau d'air.

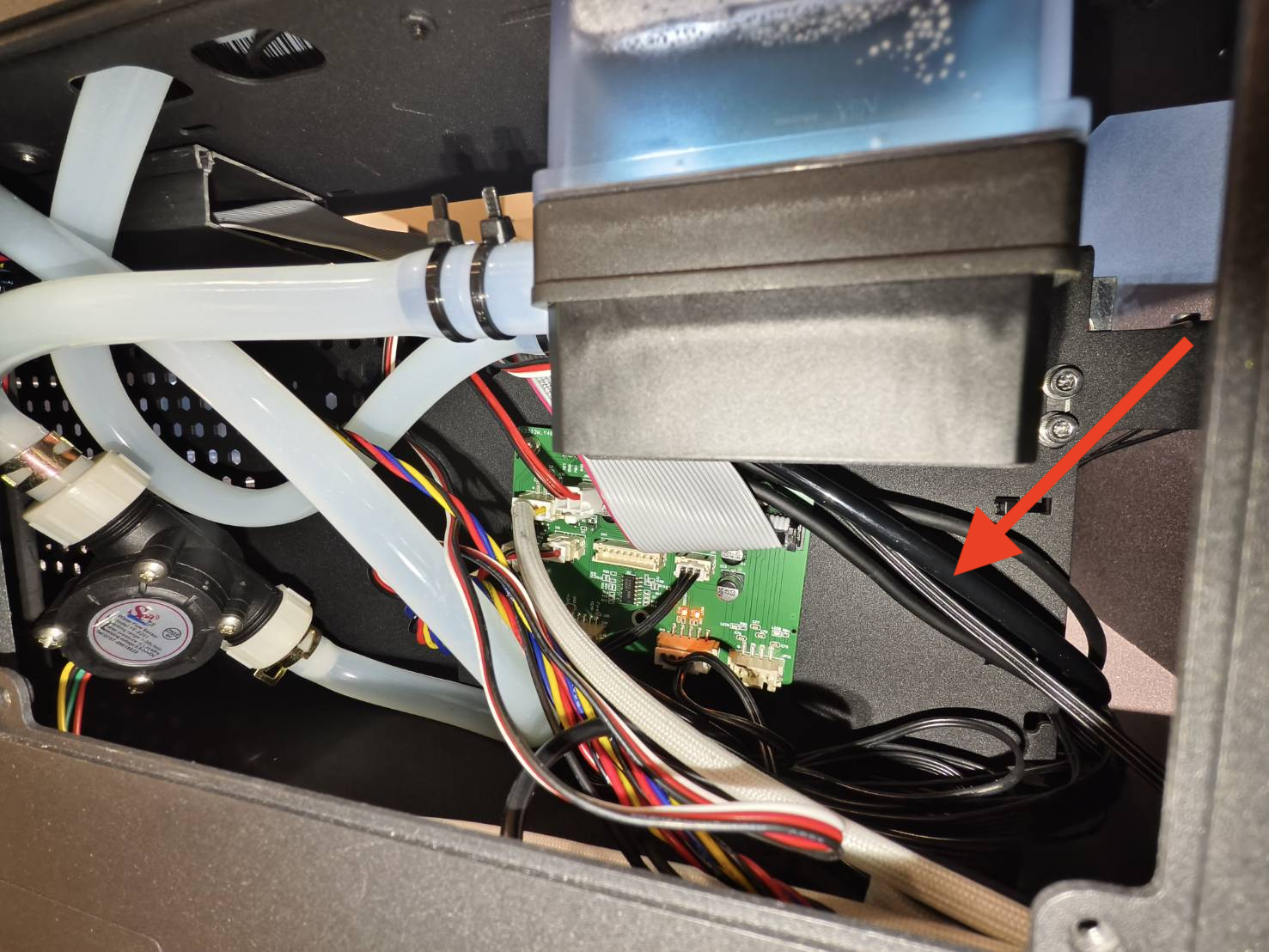

    Vue d'ensemble de l'agencement du tuyau d'air

    Une section du tuyau d'air peut être inspectée à l'arrière de la machine

    Une section du tuyau d'air peut être inspectée du côté de la pompe à air



Déterminez le résultat du test et l'action suivante à entreprendre.

  • Le tuyau d'air et le tube transparent à trois voies sont en bon état >> Étape 4.2
  • Le tuyau d'air ou le tube transparent à trois voies est défectueux >> Contactez le service client
    • Cause possible :
      1. Le tuyau d'air est défectueux et doit être remplacé
      2. Le tube transparent à 3 voies est défectueux et doit être remplacé



Étape 4.2

Réinitialisez la machine aux paramètres d'usine et vérifiez si la valeur du débit d'air redevient normale.

(Page d'accueil > Machine > Page suivante > Réinitialiser aux paramètres d'usine > Oui)



Déterminez le résultat du test et l'action suivante à entreprendre.

  • La valeur reste toujours dans la plage normale >> Étape 4.3
  • La valeur est toujours inférieure à la valeur minimale >> Contactez le service client
    • Cause possible :
      1. La pompe à air est défectueuse et doit être remplacée
      2. La carte mère est défectueuse et doit être remplacée
      3. Le tube transparent à 3 voies est défectueux et doit être remplacé
  • La valeur est toujours supérieure à la plage maximale >> Étape 5
  • La valeur varie entre la normale et la valeur maximale >> Étape 5



Étape 4.3

Exécutez une tâche et vérifiez si l'erreur apparaît.

Screenshot 2024-05-31 at 3.16.46 PM.png



Déterminez le résultat du test et l'action suivante à entreprendre.

  • Non, l'erreur n'apparaît pas >> Problème résolu
    • Cause possible :
      1. Défaillance du système
      2. La connexion du tube transparent à trois voies (raccord en T) était défectueuse
  • Oui, l'erreur apparaît toujours >> Contactez le service client
    • Cause possible :
      1. La carte mère est défectueuse et doit être remplacée
      2. Le système est corrompu et nécessite une réinstallation du firmware de la carte RK.



Étape 5

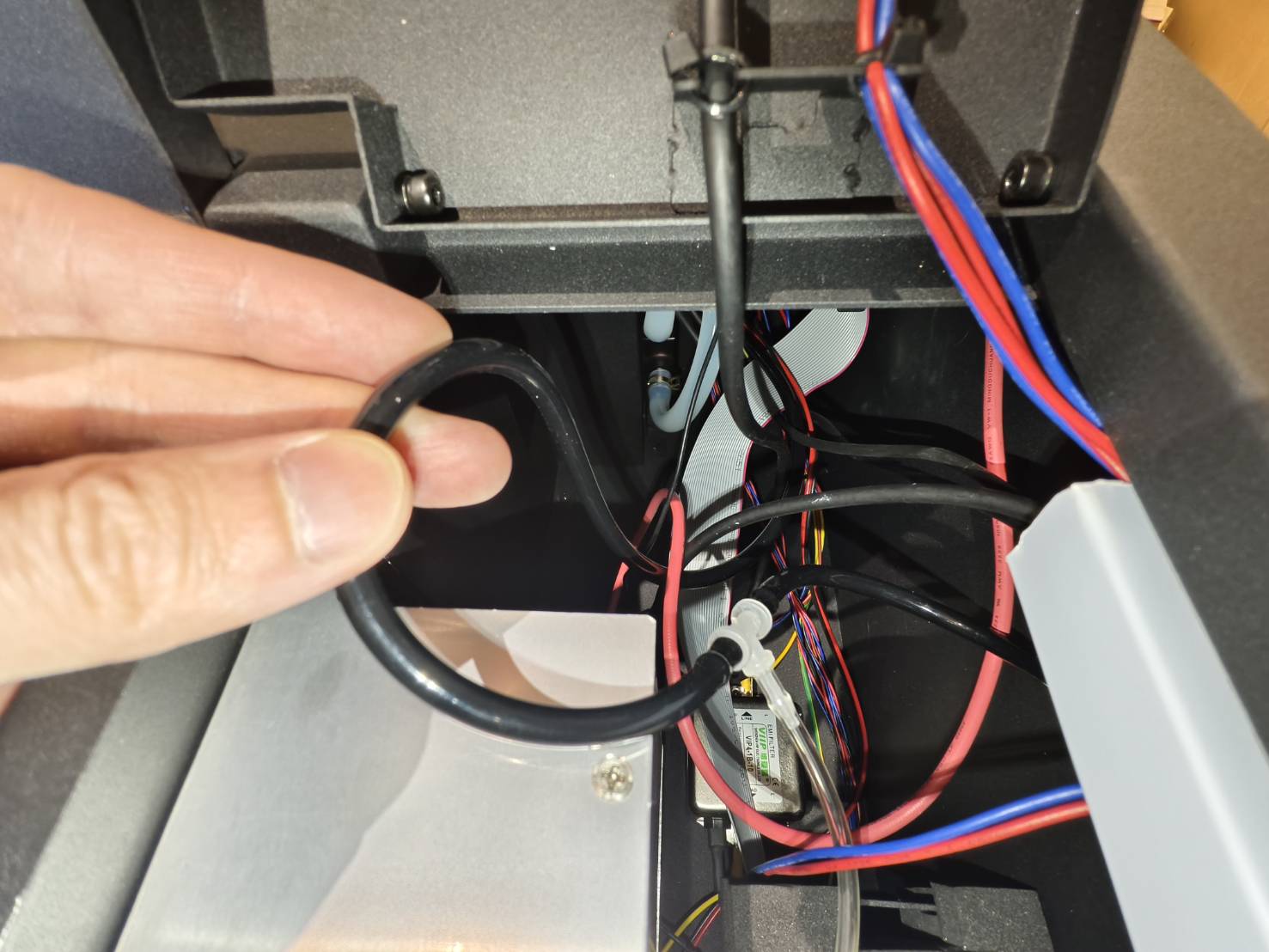

Ouvrez le capot latéral et vérifiez si le tuyau d'air noir est plié à un endroit quelconque.

  • Ouvrez le capot latéral pour accéder à l'intérieur de la machine.



  • Vérifiez le tuyau d'air sur la pompe à air.


  • Vérifiez le tube transparent à trois voies.


  • Vérifiez le connecteur du tuyau d'air pour détecter d'éventuelles fuites. Reconnectez-le si nécessaire.
  • Vérifiez les autres parties du parcours du tuyau d'air.

    Vue d'ensemble de l'agencement du tuyau d'air

    Une section du tuyau d'air peut être inspectée à l'arrière de la machine

    Une section du tuyau d'air peut être inspectée du côté de la pompe à air.

Déterminez le résultat du test et l'action suivante à entreprendre.

  • Le tuyau d'air n'est pas plié >> Étape 6



Étape 5.1

Essayez de redresser la section pliée du tuyau d'air et testez la valeur du débit d'air.
Ne le coupez pas. L'objectif ici est uniquement d'appliquer une force pour redresser le tuyau.



Déterminez le résultat du test et l'action suivante à entreprendre.

  • Le tuyau d'air ne peut pas être redressé >> Contactez le service client
    • Cause possible :
      1. Le tuyau d'air est endommagé et doit être remplacé.
  • La valeur reste toujours dans la plage normale >> Étape 5.2
  • La valeur est toujours inférieure à la valeur minimale >> Étape 4
  • La valeur est toujours supérieure à la plage maximale >> Contactez le service client
    • Cause possible :
      1. Le tuyau d'air est endommagé et doit être remplacé.
  • La valeur varie entre la normale et la valeur maximale >> Contactez le service client
    • Cause possible :
      1. Le tuyau d'air est endommagé et doit être remplacé.



Étape 5.2

Exécutez une tâche et vérifiez si l'erreur apparaît.

Screenshot 2024-05-31 at 3.16.46 PM.png



Déterminez le résultat du test et l'action suivante à entreprendre.

  • Non, l'erreur n'apparaît pas >> Problème résolu
    • Cause possible :
      1. Le tuyau d'air était plié mais peut être redressé et réparé



Étape 5.3

Réinitialisez la machine aux paramètres d'usine et vérifiez si l'erreur réapparaît.

(Page d'accueil > Machine > Page suivante > Réinitialiser aux paramètres d'usine > Oui)



Déterminez le résultat du test et l'action suivante à entreprendre.

  • Non, l'erreur n'apparaît pas >> Problème résolu
    • Cause possible :
      1. Le système a échoué
  • Oui, l'erreur apparaît toujours >> Contactez le service client
    • Cause possible :
      1. La carte mère est défectueuse et doit être remplacée



Étape 6

Réinitialisez la machine aux paramètres d'usine et vérifiez la valeur du débit d'air.

(Page d'accueil > Machine > Page suivante > Réinitialiser aux paramètres d'usine > Oui)



Déterminez le résultat du test et l'action suivante à entreprendre.

  • La valeur reste toujours dans la plage normale >> Étape 4.3
  • La valeur est toujours inférieure à la valeur minimale >> Étape 4
  • La valeur est toujours supérieure à la plage maximale >> Étape 6.1
  • La valeur varie entre la normale et la valeur maximale >> Étape 6.1



Étape 6.1

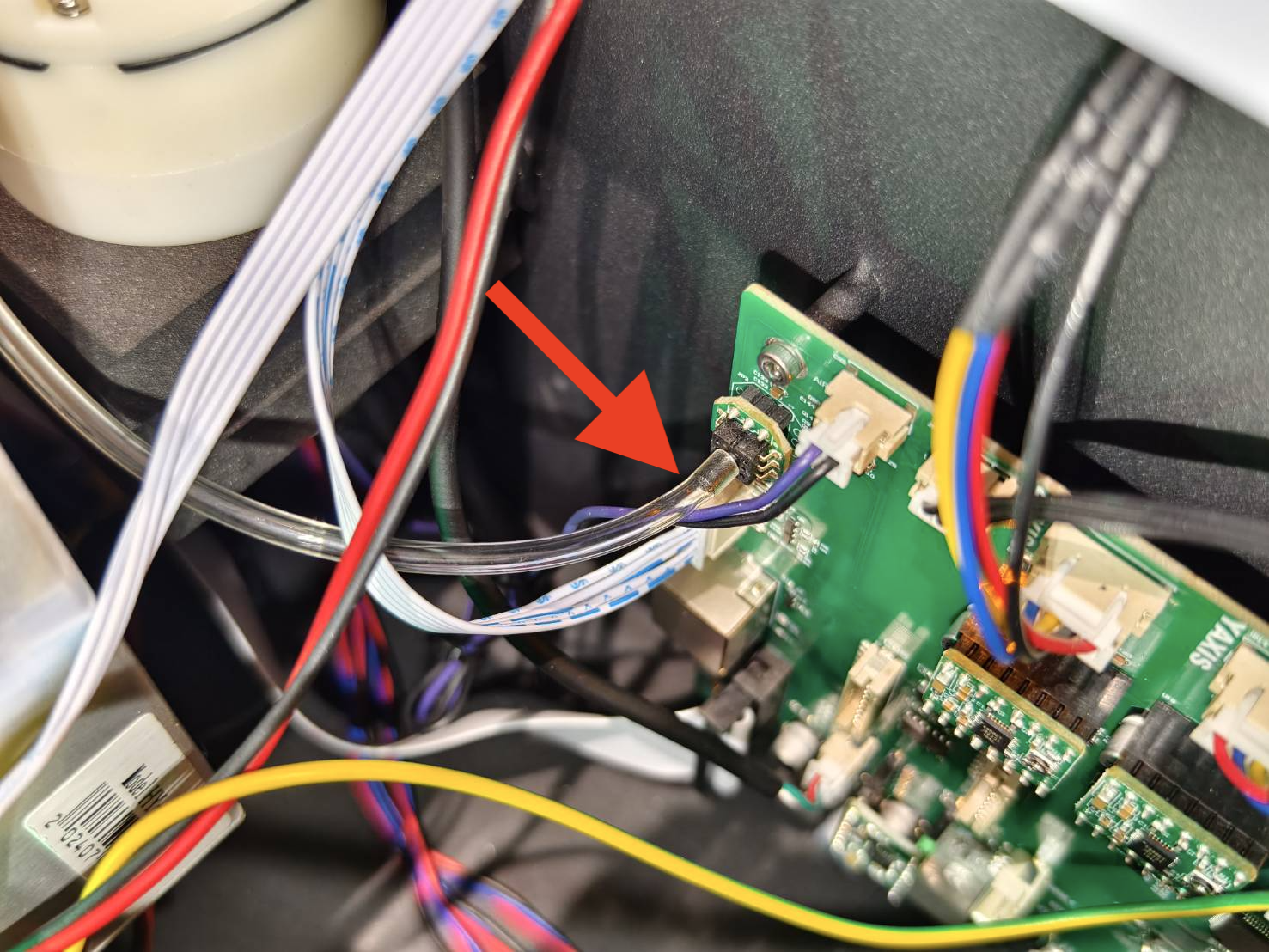

Débranchez le tube transparent à 3 voies de la carte mère et vérifiez si la valeur diminue.




Déterminez le résultat du test et l'action suivante à entreprendre.

  • La valeur diminue et reste en dessous de la plage normale >> Contactez le service client
    • La pompe à air est défectueuse et doit être remplacée
    • Le tuyau d'air est plié à un endroit non visible
    • La carte mère est défectueuse et doit être remplacée (moins probable)
    • Le tube transparent à 3 voies est défectueux et doit être remplacé (moins probable)
  • La valeur fluctue entre la plage normale et anormale >> Contactez le service client
    • Cause possible :
      1. La carte mère est défectueuse et doit être remplacée



Contactez le service client

  • Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contacter le service client]

Les informations collectées, telles que les photos ou vidéos illustrant le problème de votre machine décrit dans cet article, devront être partagées avec le revendeur ou le support FLUX.
