Beambox II - Remplacement de la carte mère

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

Ouvrez le capot latéral pour accéder à l'intérieur de la machine.

• Utilisez un tournevis cruciforme pour ouvrir le capot.



Étape 3

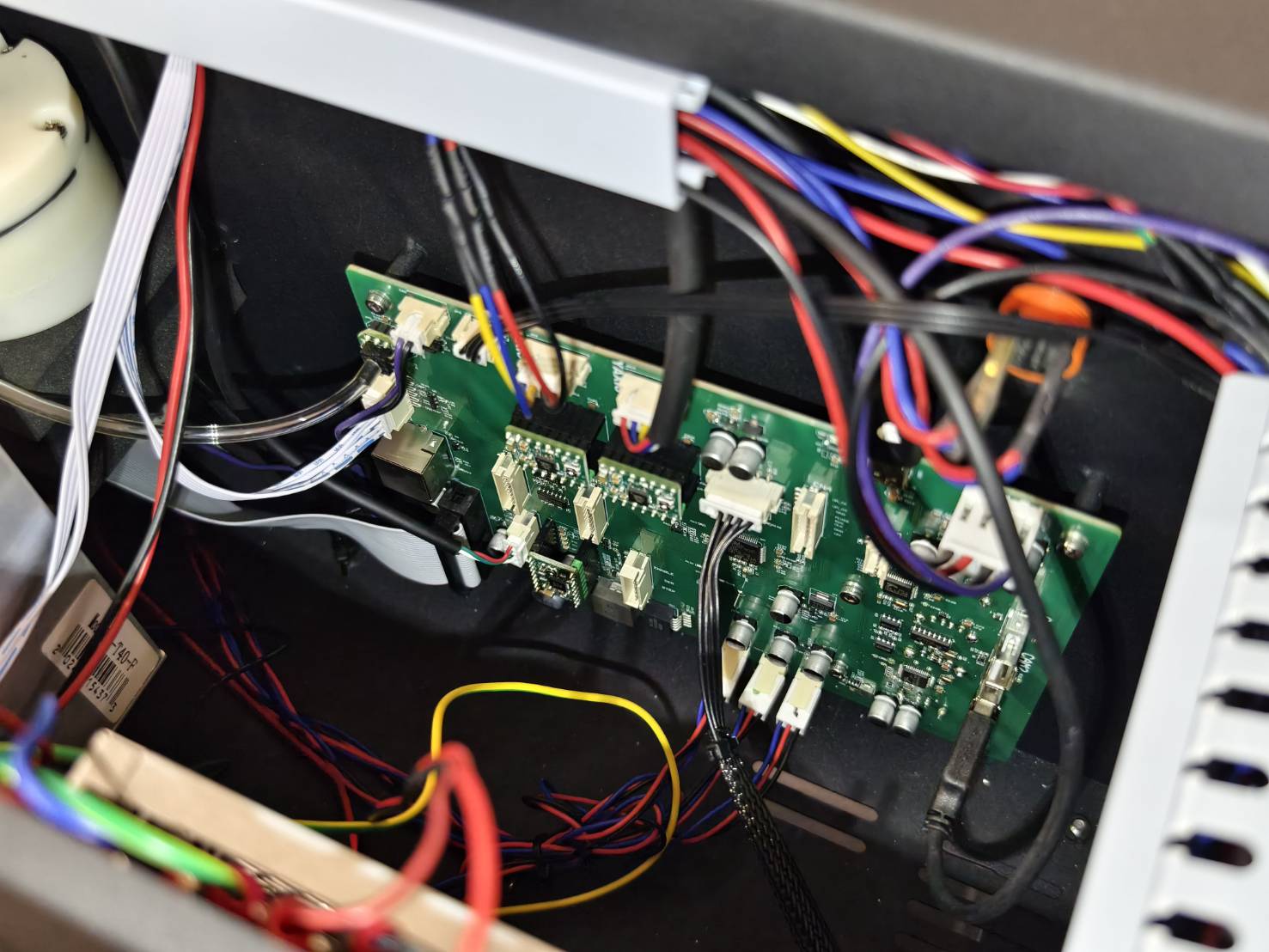

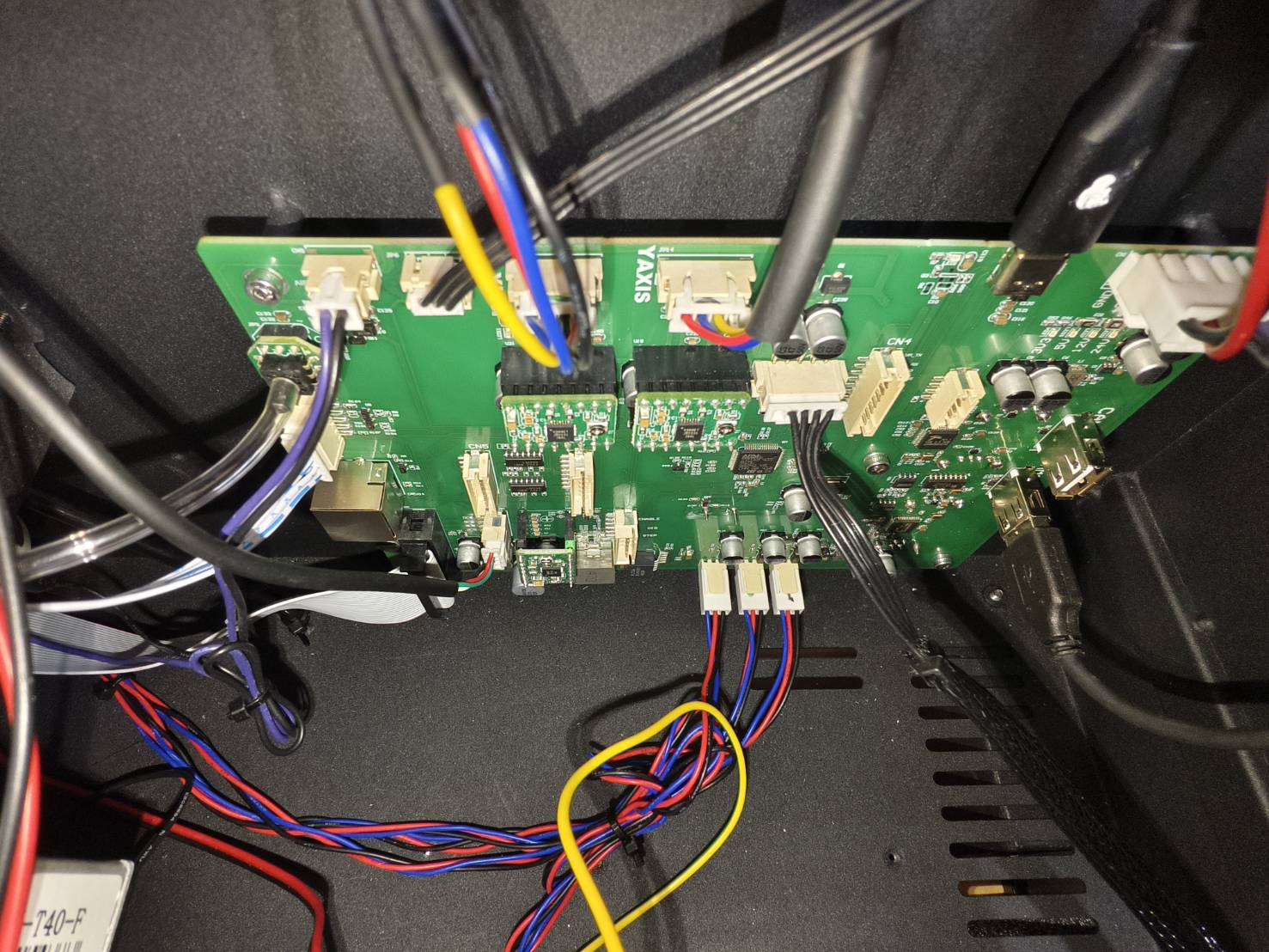

Prenez des photos de l'ensemble de la configuration de la carte mère.
Cela vous évitera d'oublier l'emplacement des câbles lors de l'installation de la nouvelle carte.
(Si vous ne vous souvenez plus de l'emplacement d'un câble, veuillez consulter le schéma pour la configuration la plus récente. N'utilisez pas les photos ci-dessous, car la version de la carte mère peut varier.)

Étape 4

En haut de la carte mère se trouvent deux câbles similaires. L'un est destiné au moteur de l'axe Z, l'autre au moteur de l'axe Y.
Pour éviter de brancher ces câbles dans les mauvaises prises, nous vous recommandons vivement de les marquer.

• Débranchez le câble de l'axe Z et inscrivez "Z" sur le connecteur.
  Il y a une indication pour le moteur de l'axe Z sur la carte mère, que vous pouvez utiliser pour déterminer l'emplacement du câble de l'axe Z sur la nouvelle carte mère.

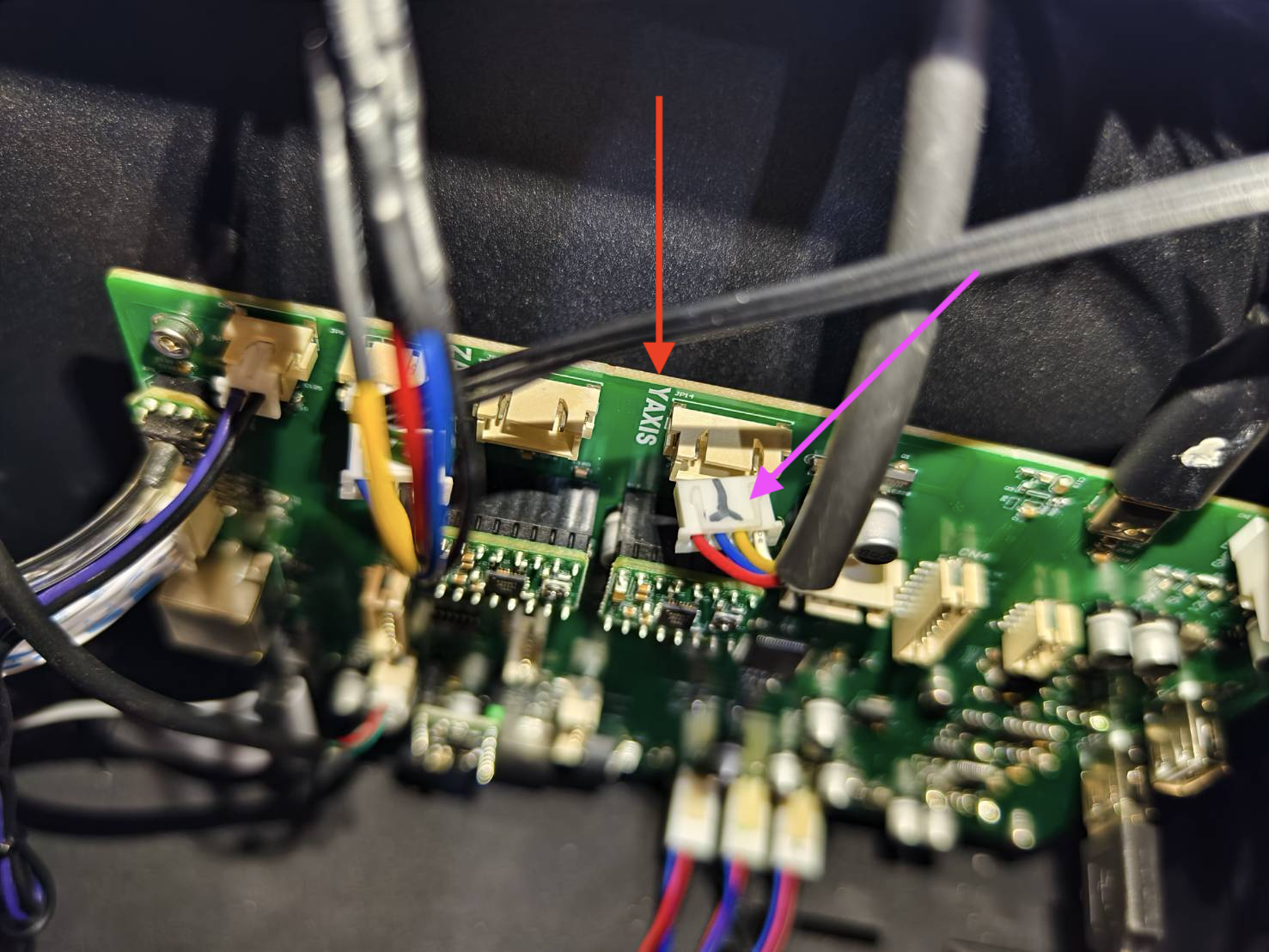

• Débranchez le câble de l'axe Y et marquez "Y" sur le connecteur.
  Il y a une indication pour le moteur de l'axe Y sur la carte mère, que vous pouvez utiliser pour déterminer l'emplacement du câble de l'axe Y sur la nouvelle carte mère.

Étape 5

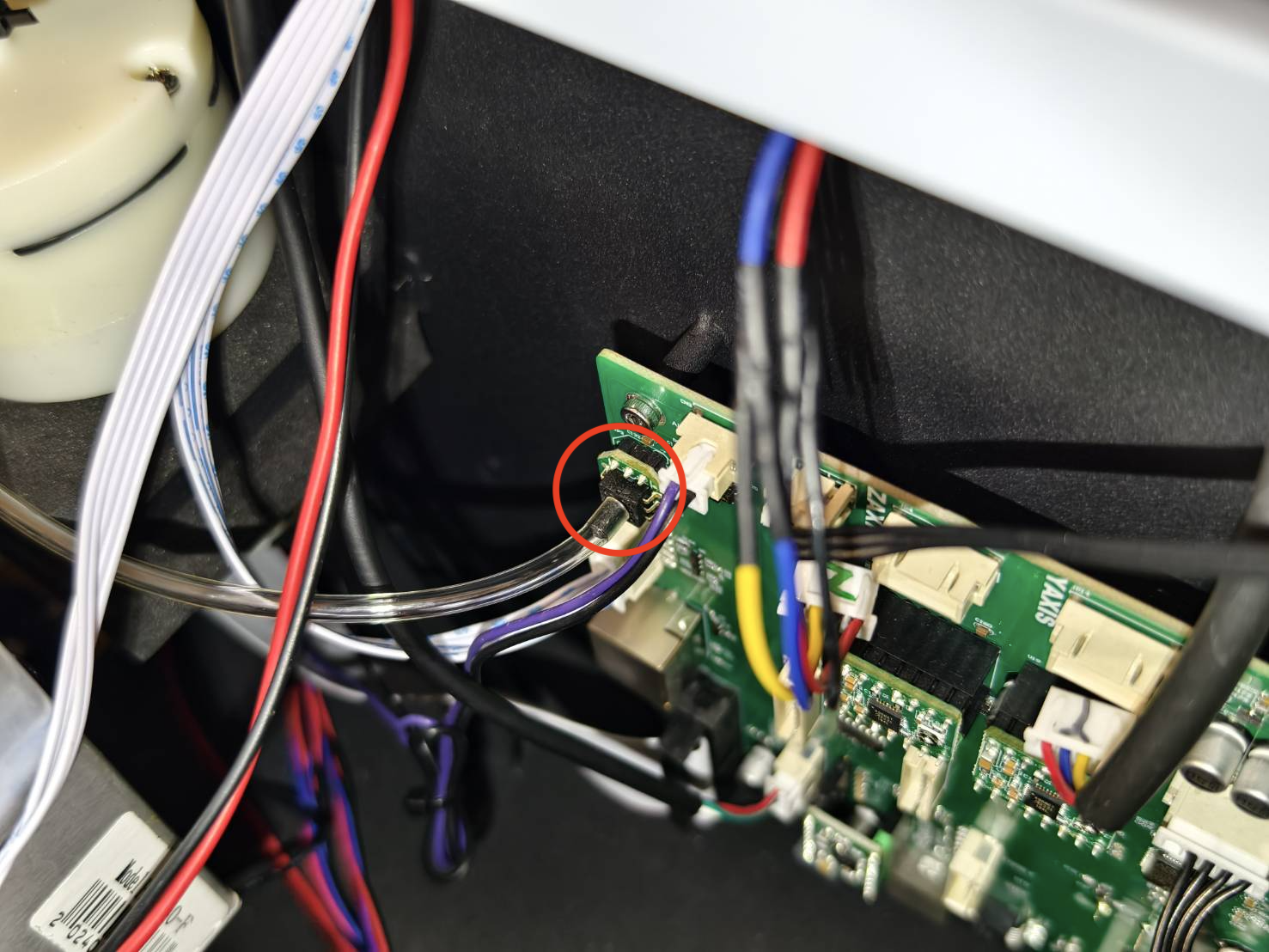

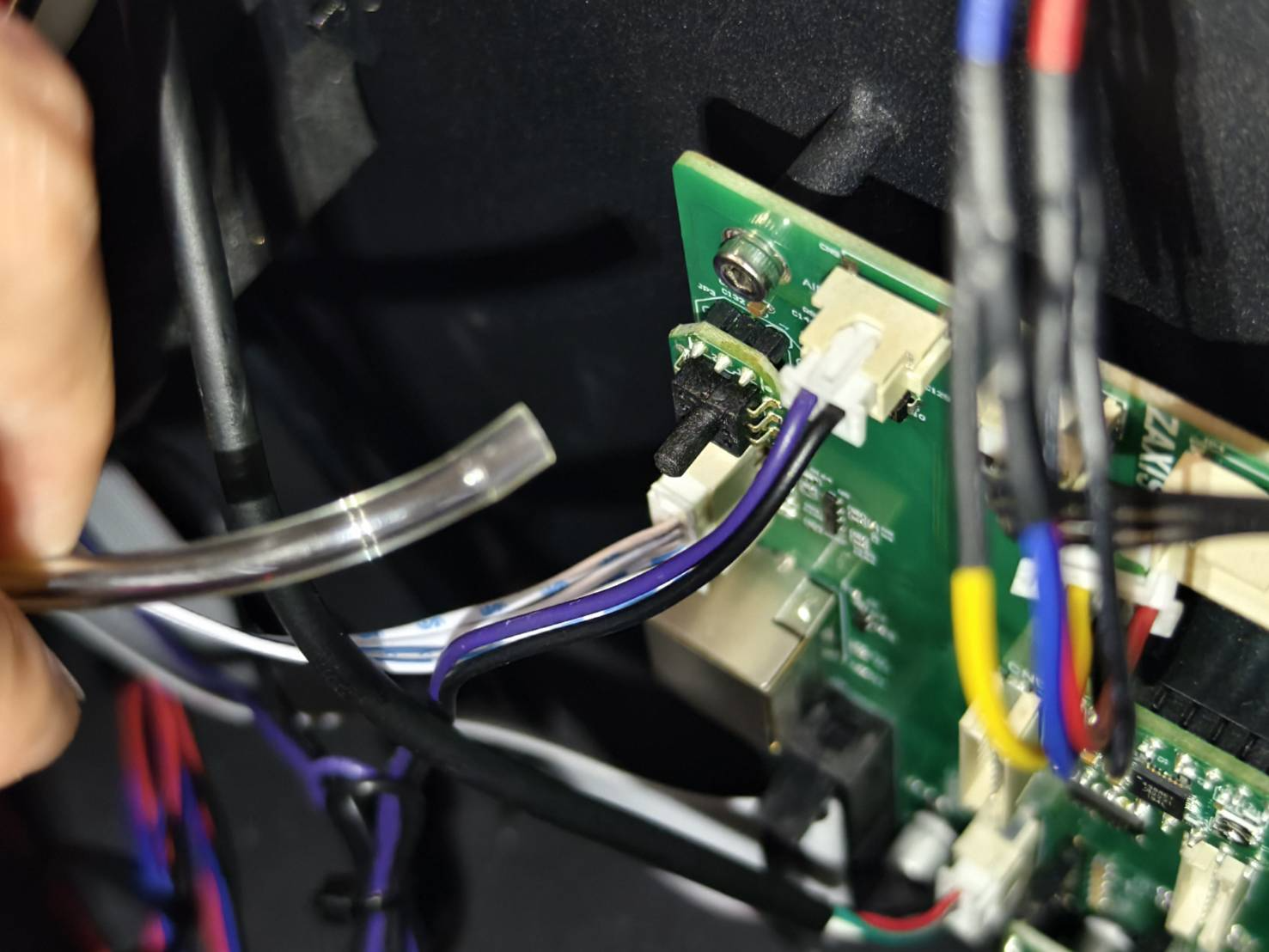

Débranchez le tuyau d'air situé en haut à gauche de la carte mère.

Étape 6

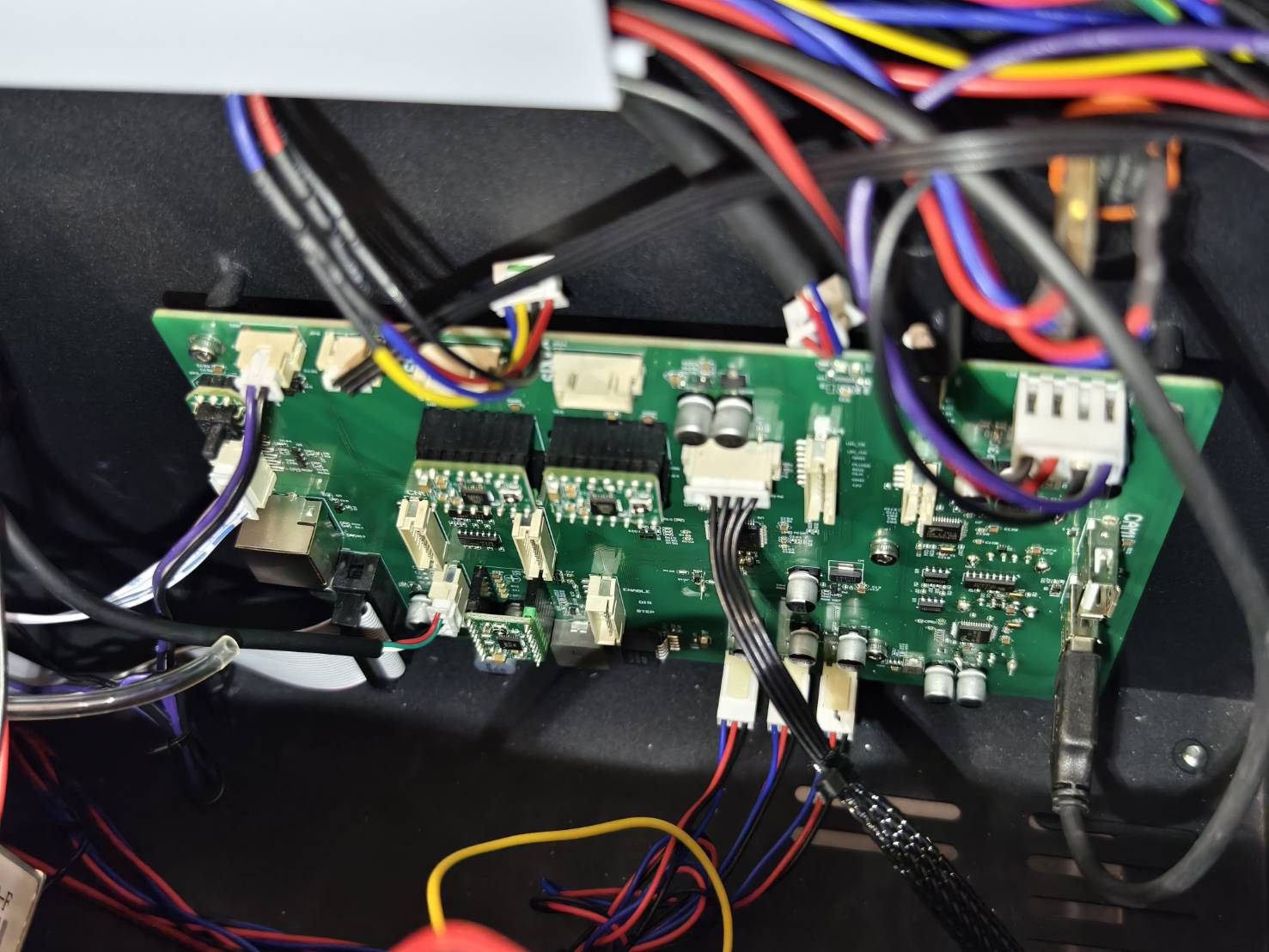

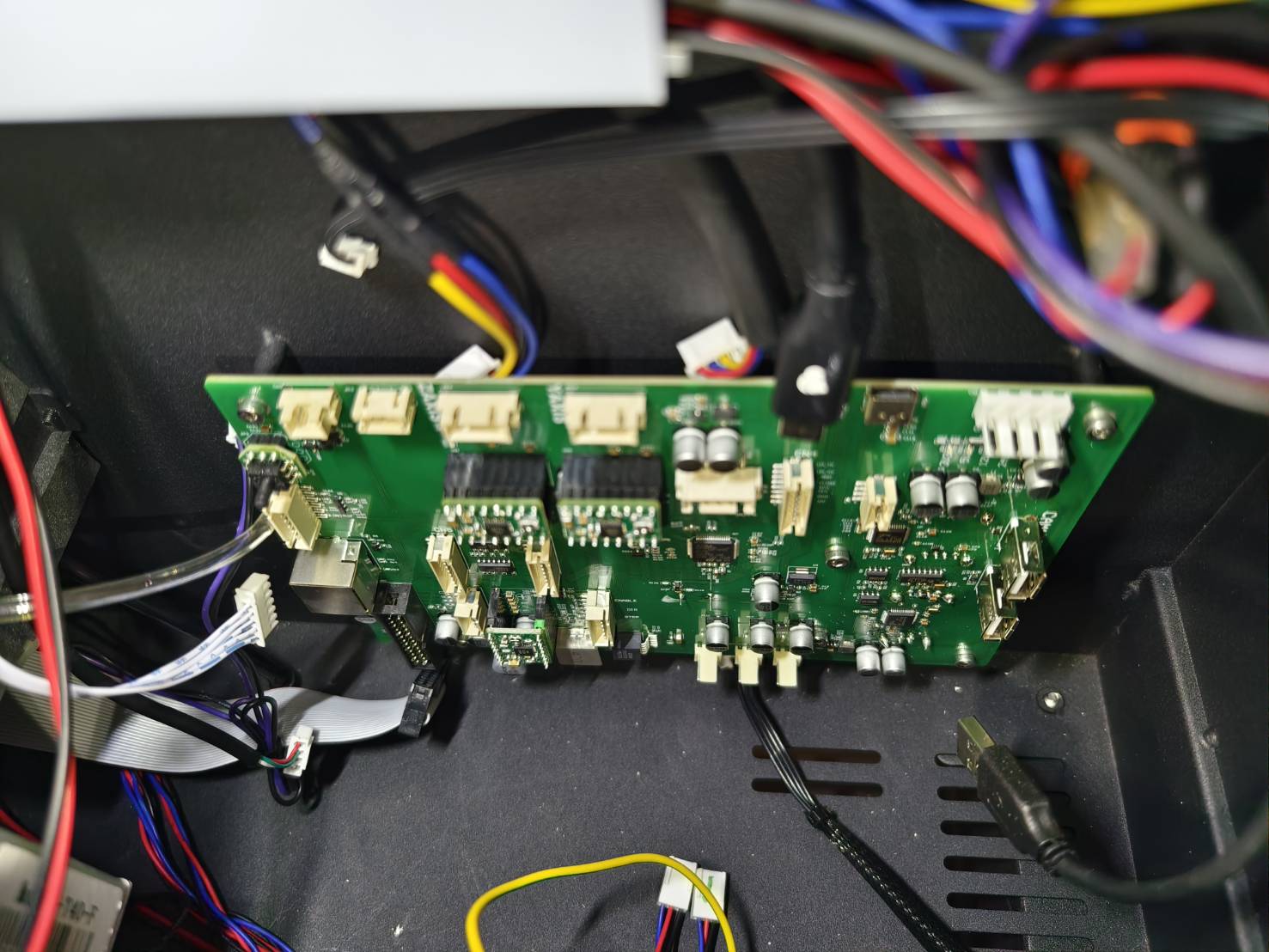

Débranchez tous les autres câbles de la carte mère.

Étape 7

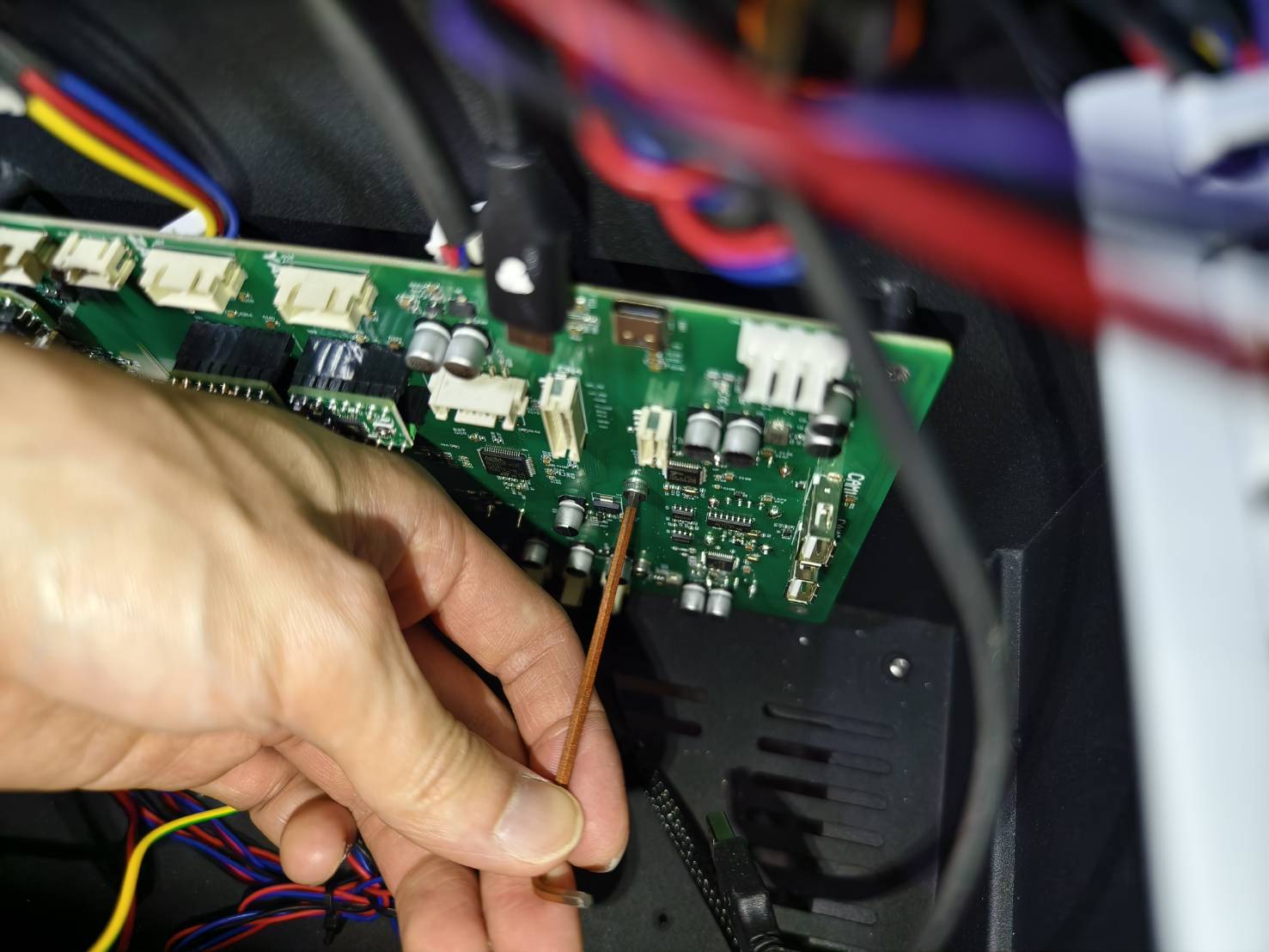

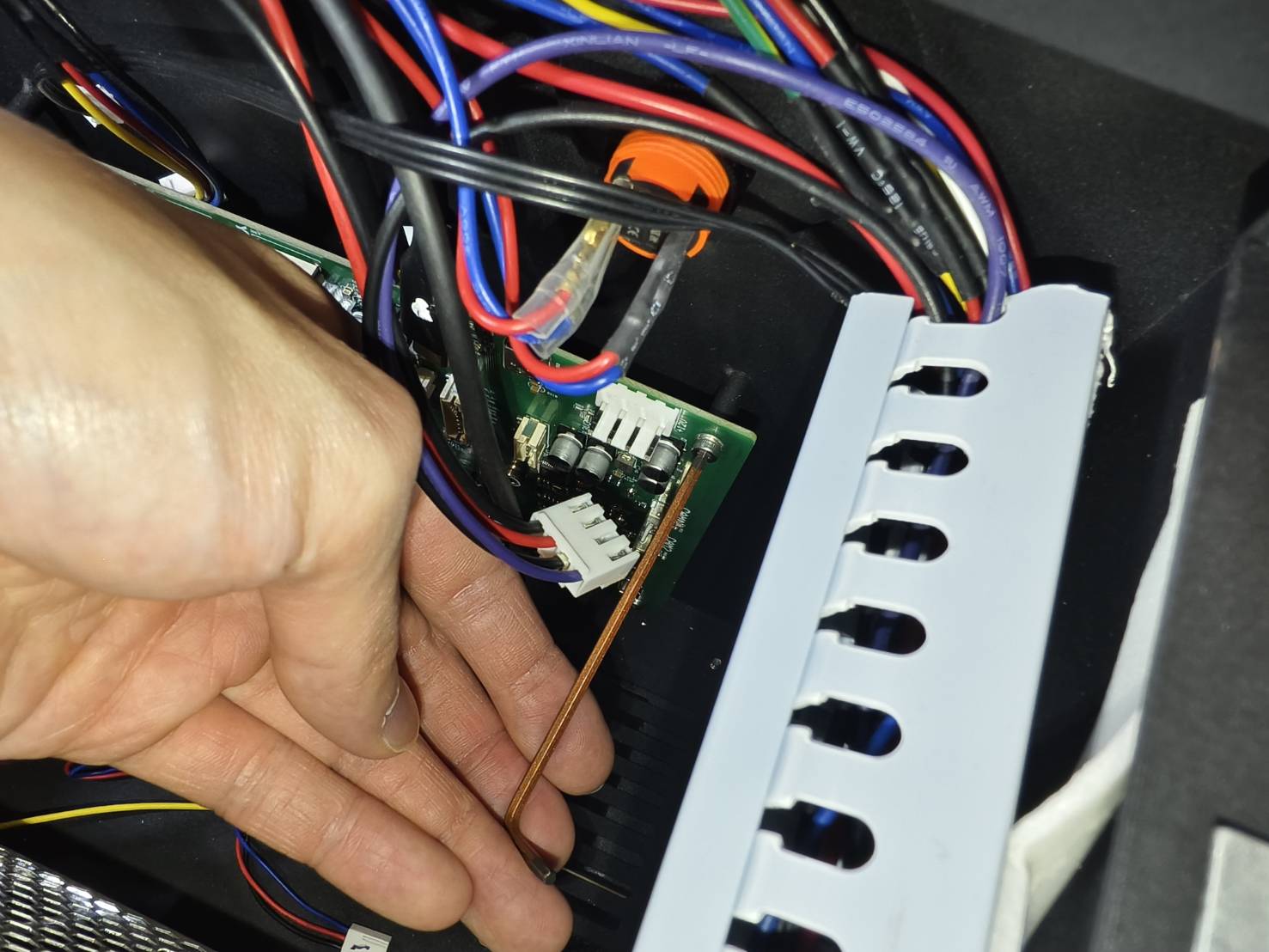

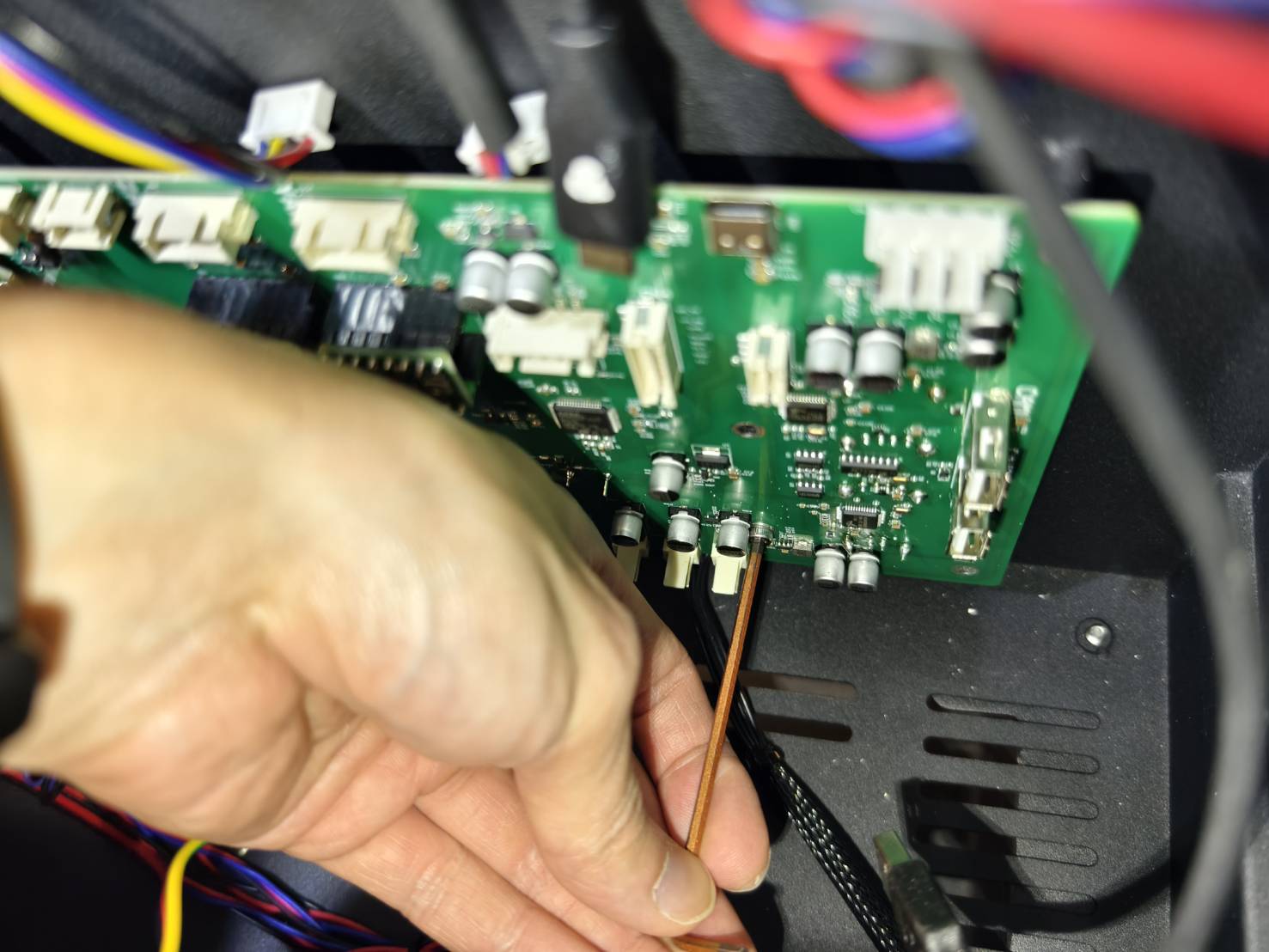

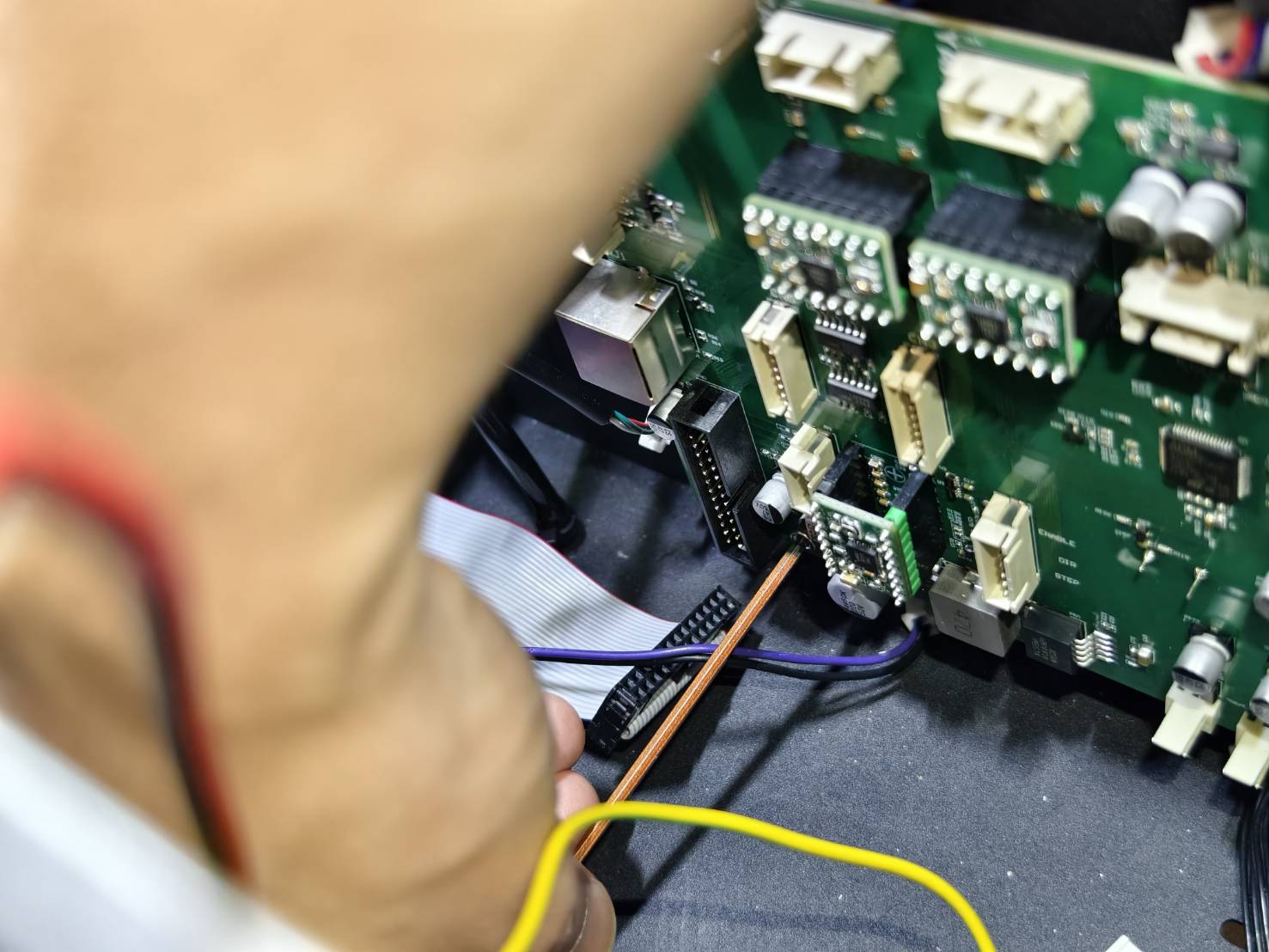

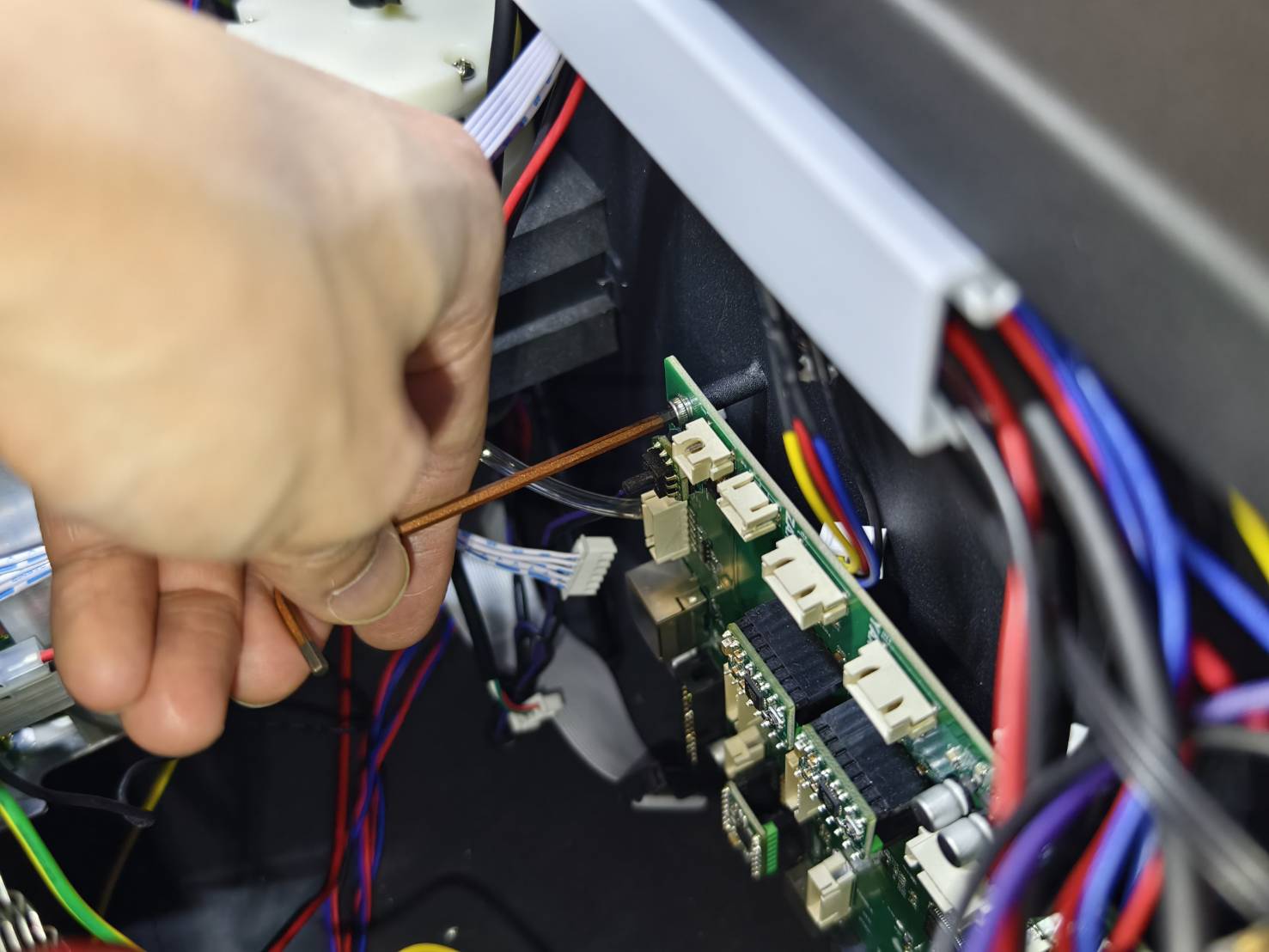

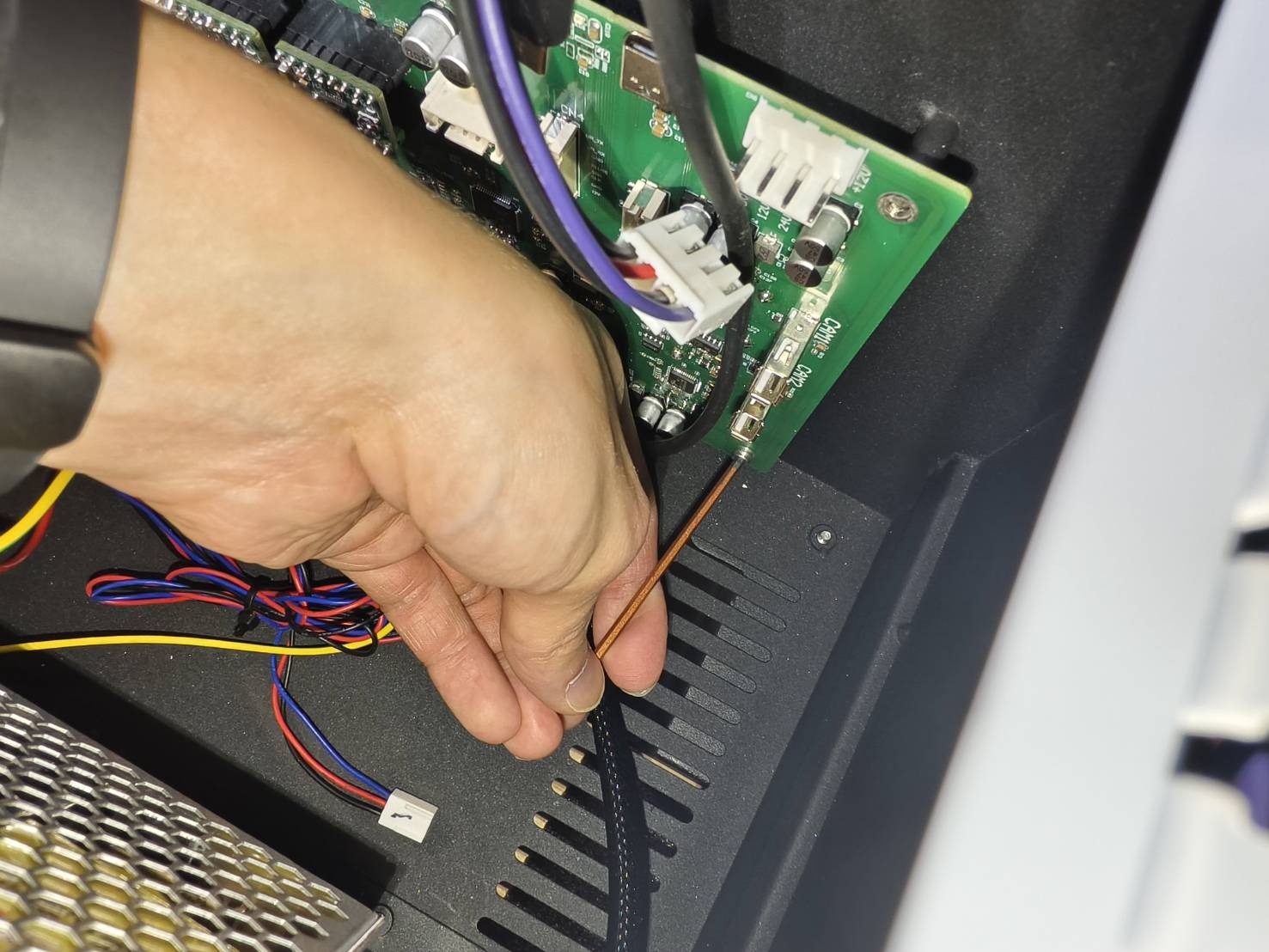

Dévissez les vis qui fixent la carte mère. (6 vis hexagonales de 2,5 mm)
La carte mère peut alors être entièrement retirée de la machine.

• En haut à gauche



• En bas à gauche



• En haut à droite



• En bas à droite

• En haut au centre


• En bas au centre

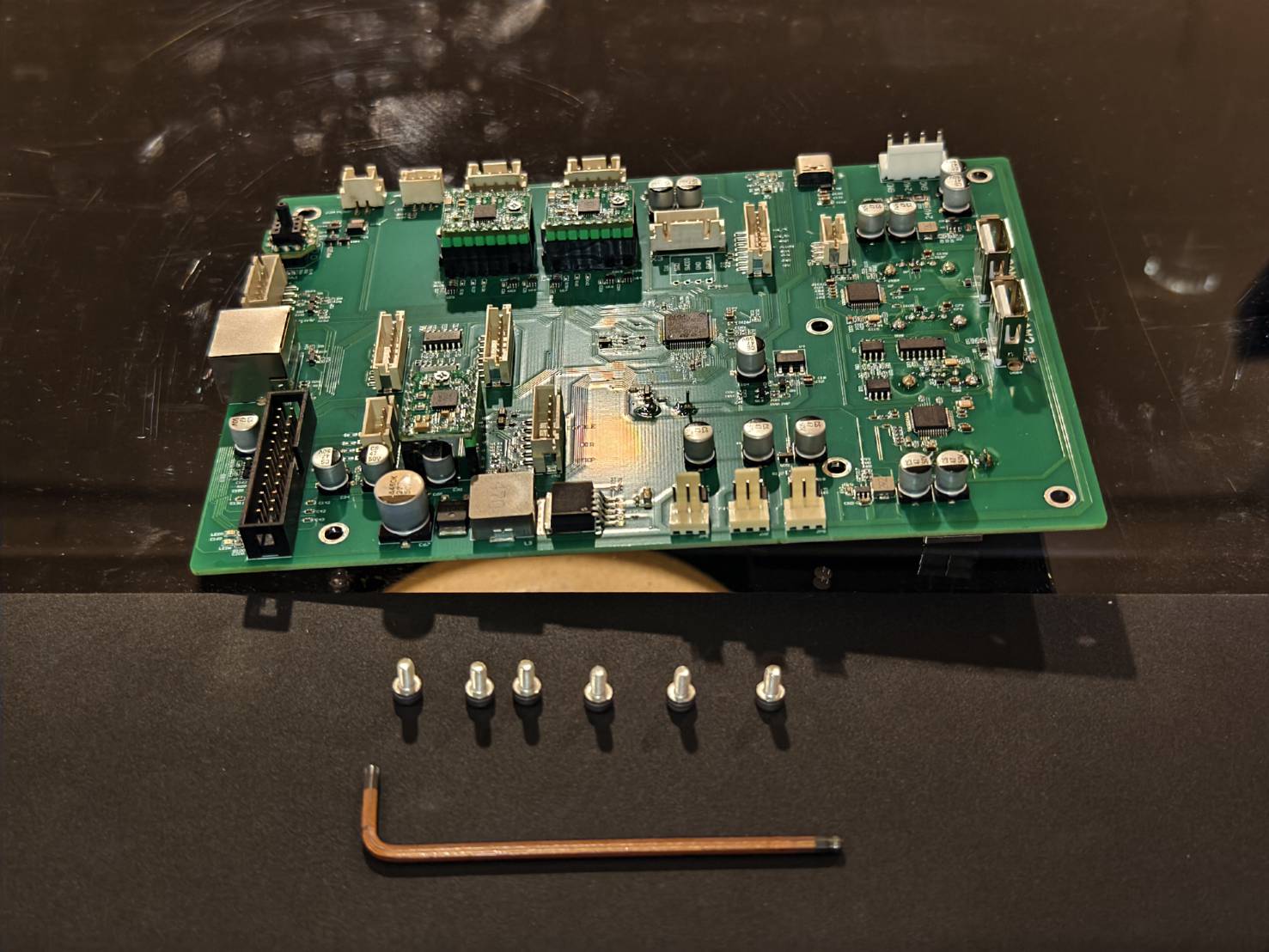

• La carte mère peut alors être retirée de la machine.


Étape 8

Installez la nouvelle carte mère en vissant ces vis hexagonales de 2,5 mm.
Assurez-vous que les connecteurs des moteurs des axes Z et Y soient orientés vers le haut lors de l'installation.

Étape 9

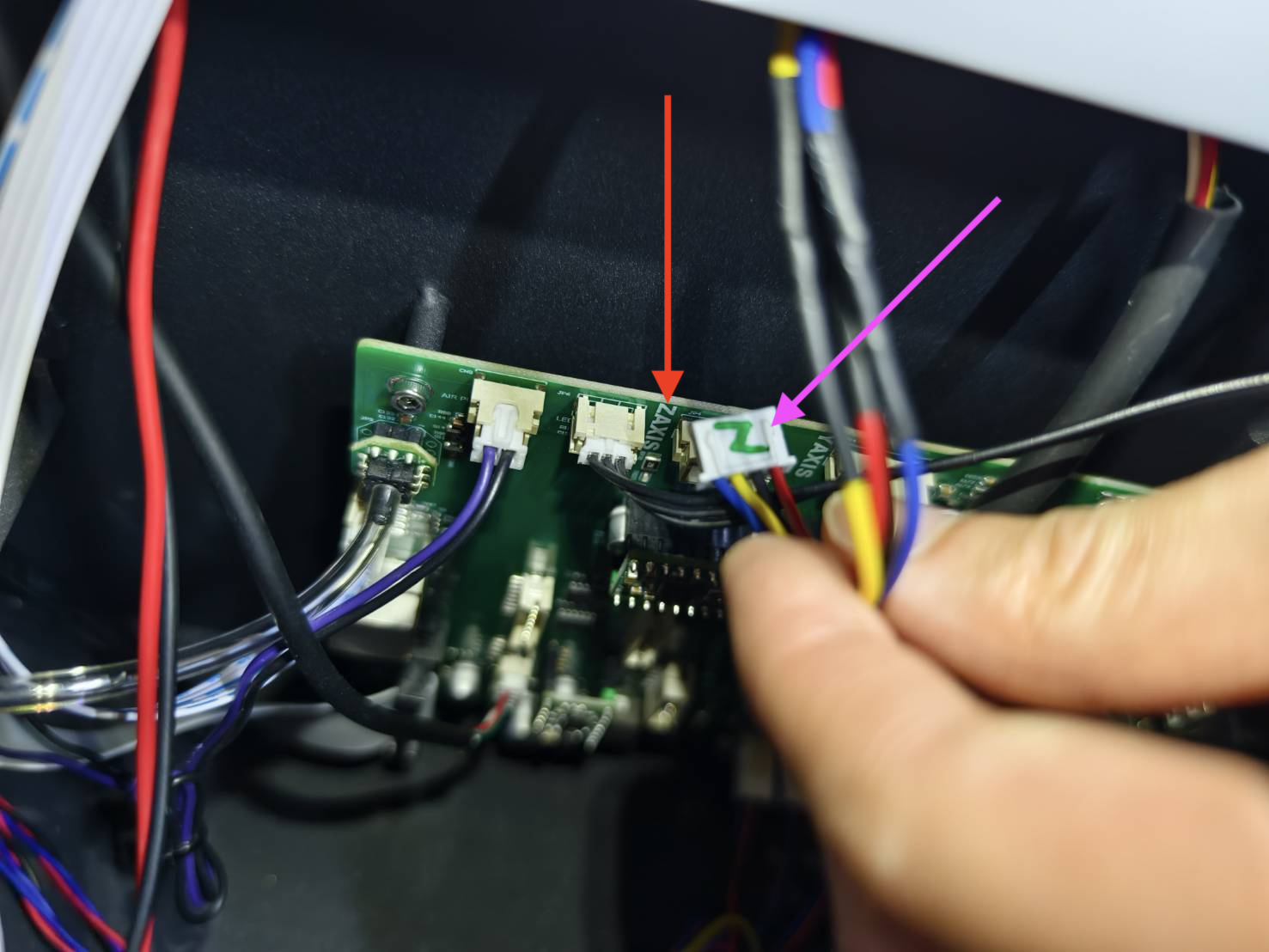

Rebranchez les câbles des moteurs de l'axe Z et de l'axe Y.

• Il y a une indication pour le moteur de l'axe Z sur la carte mère, que vous pouvez utiliser pour déterminer l'emplacement du câble de l'axe Z sur la nouvelle carte mère.



• Il y a une indication pour le moteur de l'axe Y sur la carte mère, que vous pouvez utiliser pour déterminer l'emplacement du câble de l'axe Y sur la nouvelle carte mère.

Étape 10

Reconnectez tous les autres câbles.
(Si vous ne vous souvenez plus de l'emplacement d'un câble, veuillez consulter le schéma pour la configuration la plus récente. N'utilisez pas les photos ci-dessous, car la version de la carte mère peut varier.)

Étape 11

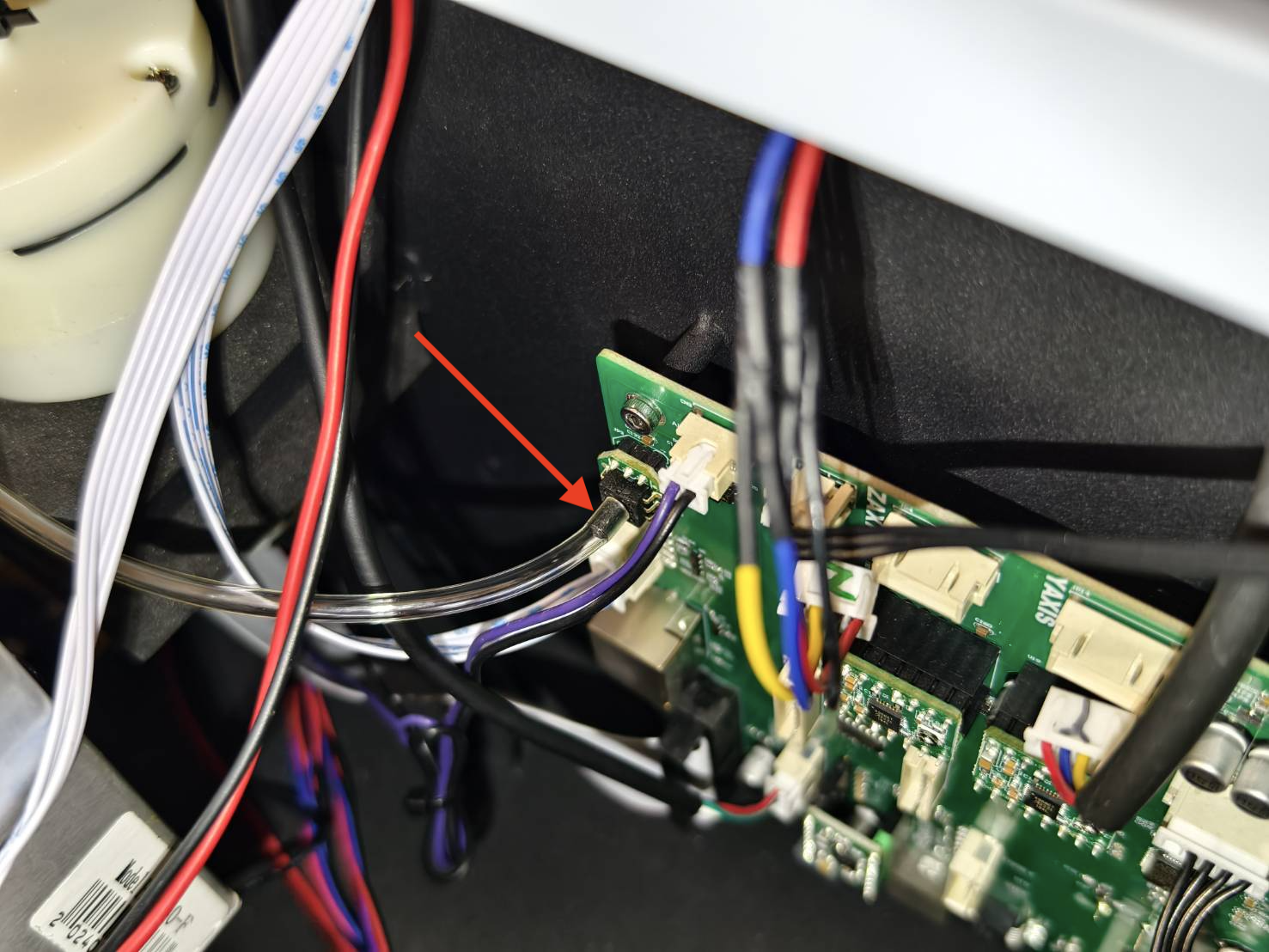

Assurez-vous que le tuyau d'air est fermement et solidement branché.

Étape 12

Refermez le capot latéral et serrez la vis.
