Beambox II - Remplacement de la pompe à air

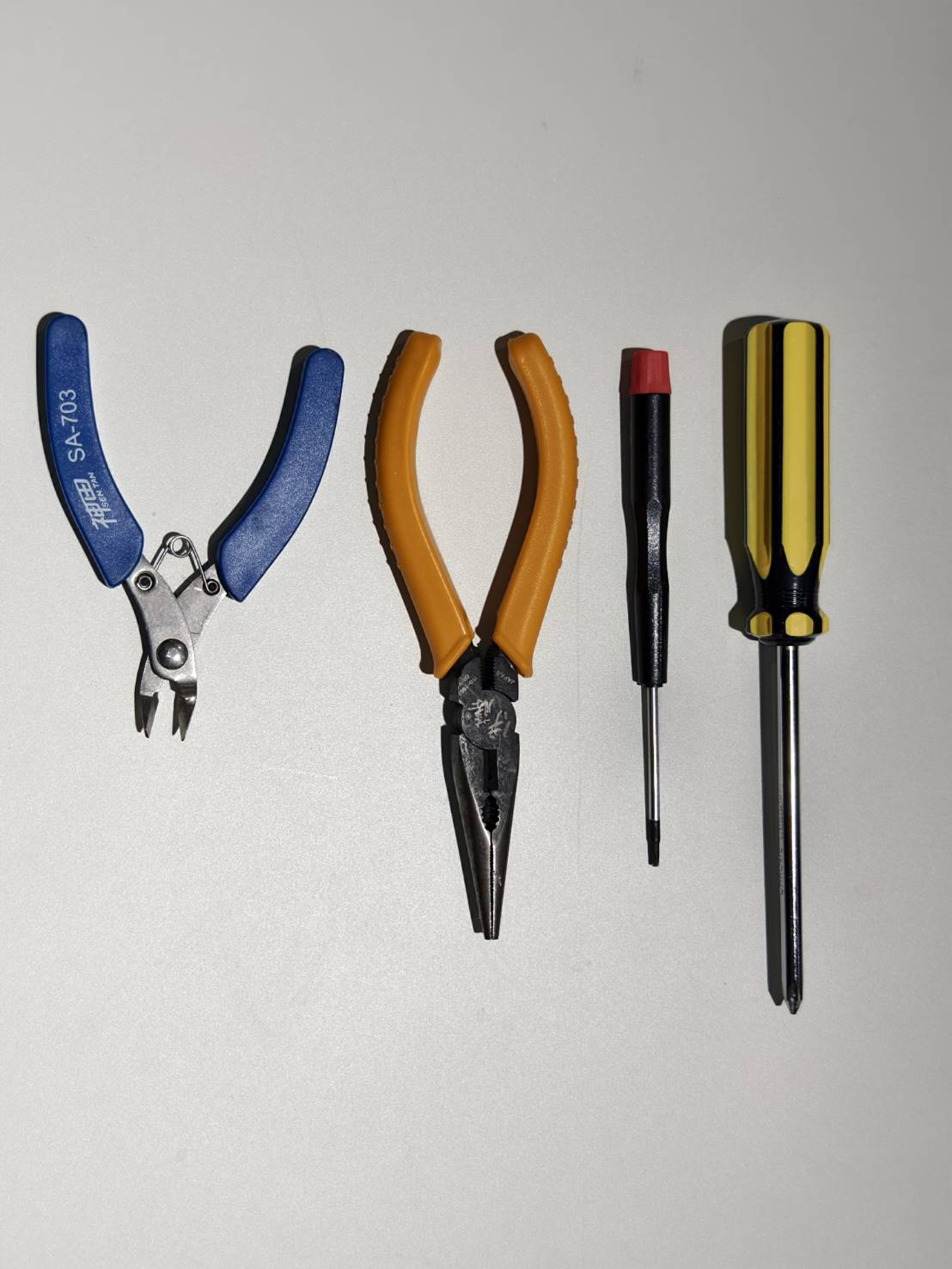

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

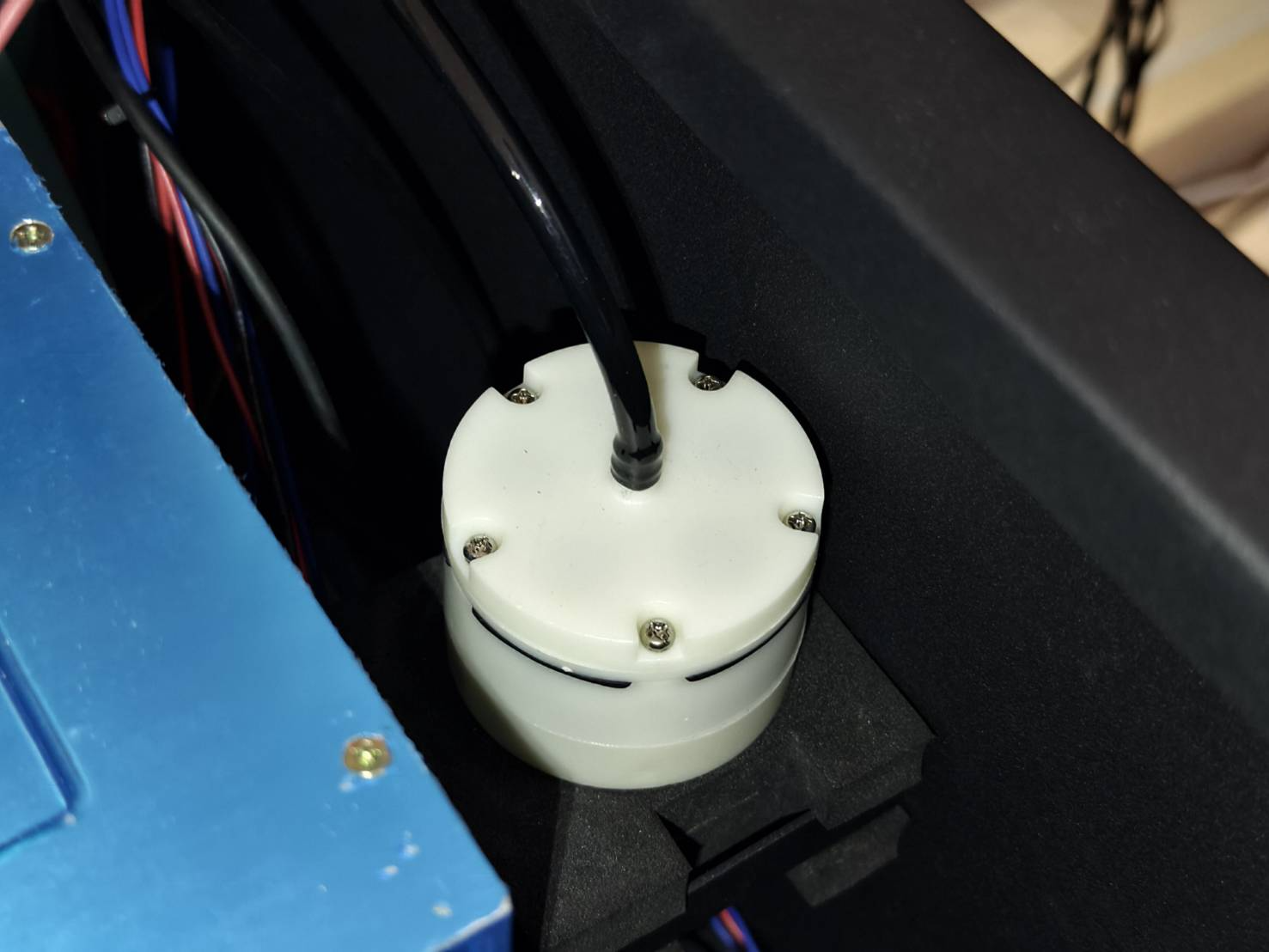

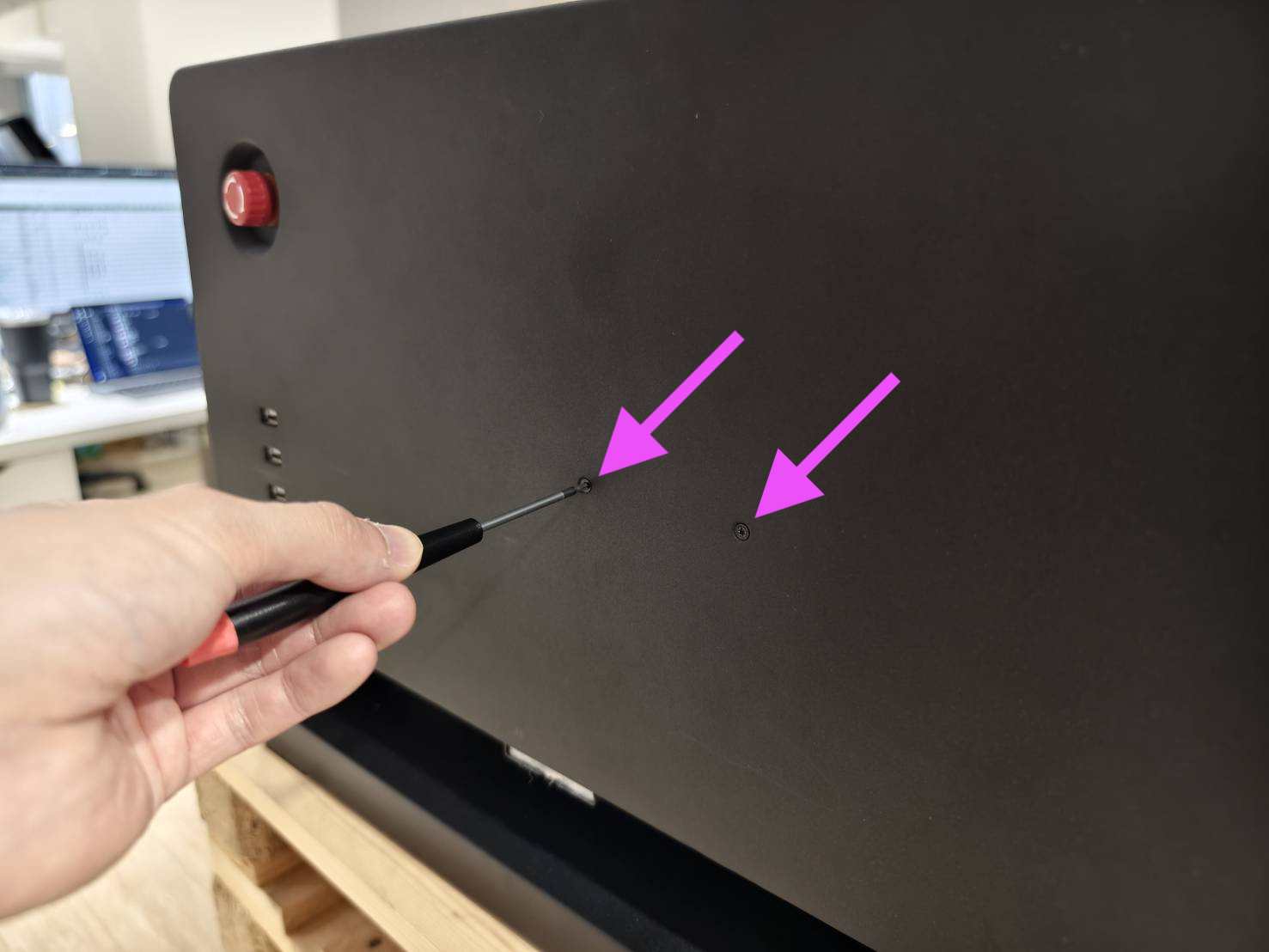

Ouvrez le capot latéral pour accéder à l'intérieur de la machine.

• Utilisez un tournevis cruciforme pour ouvrir le capot.



Étape 3

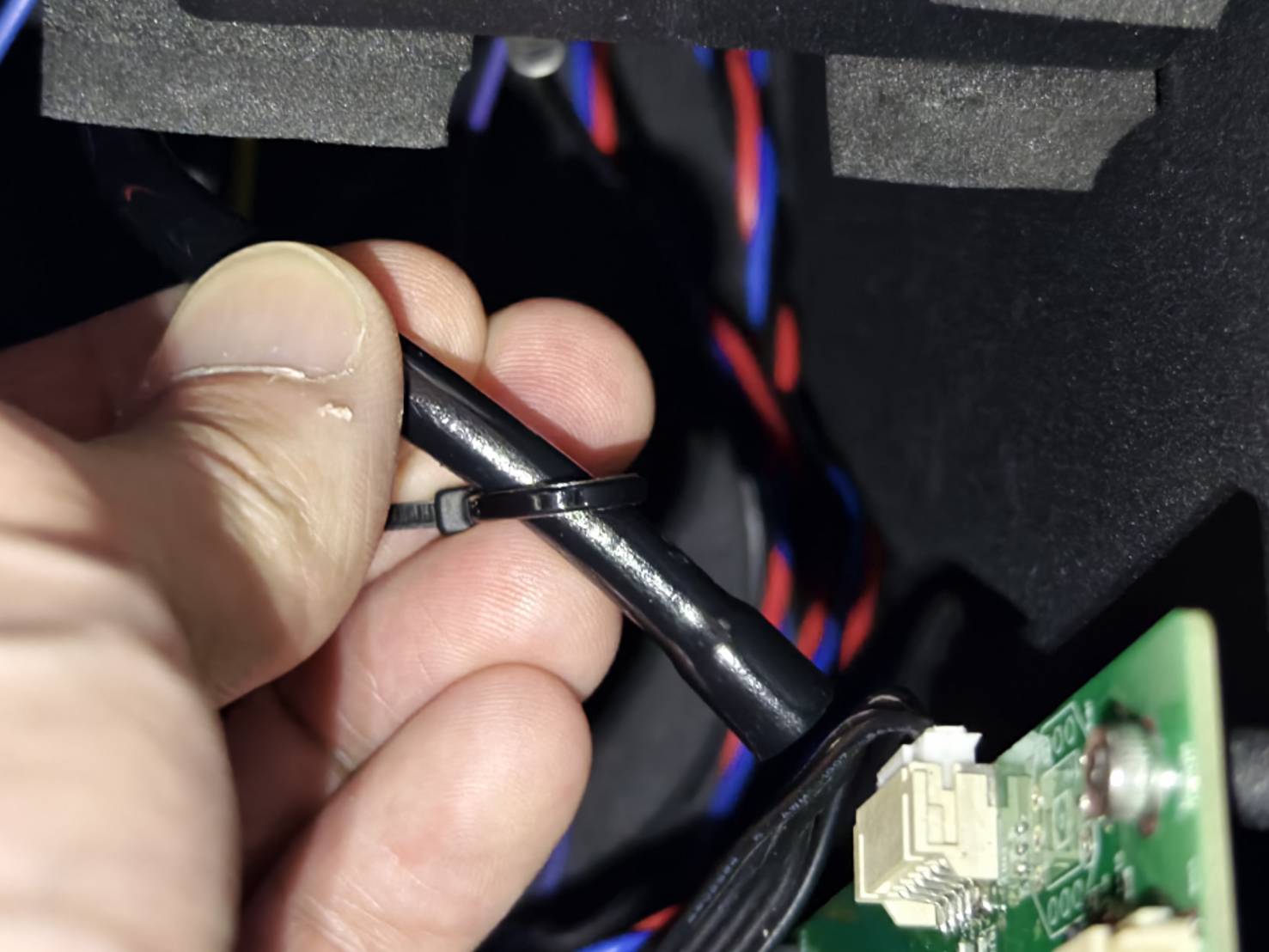

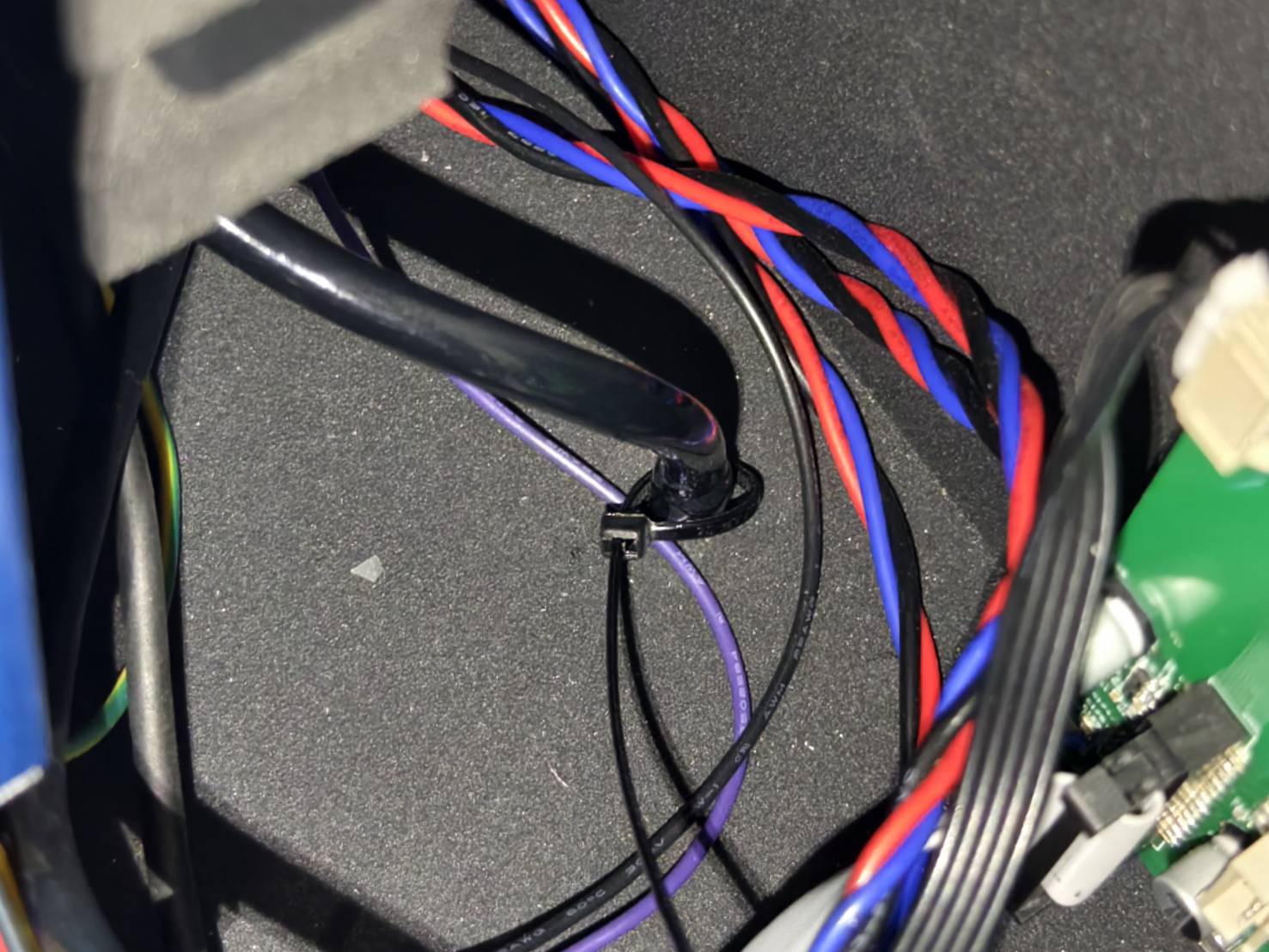

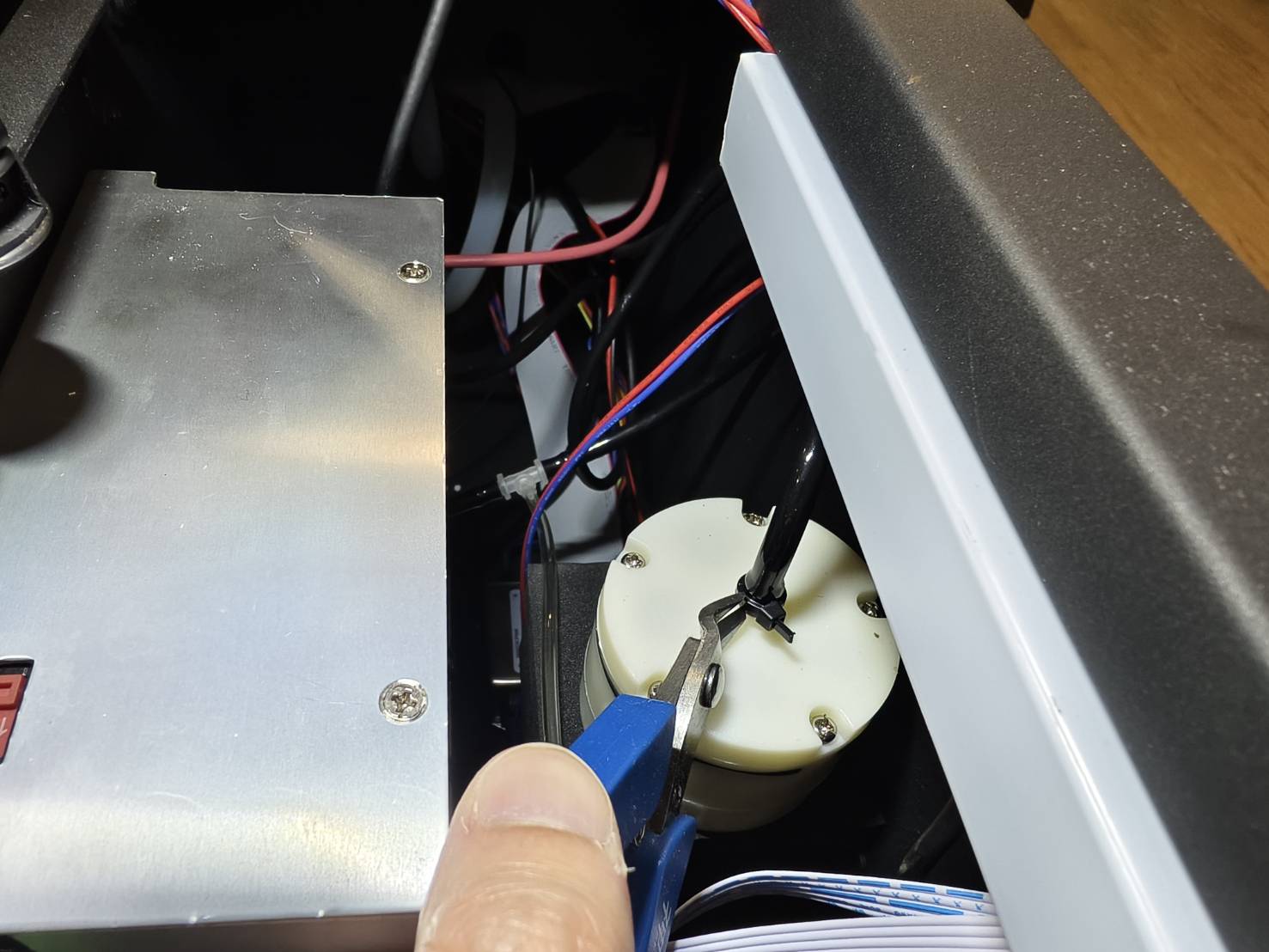

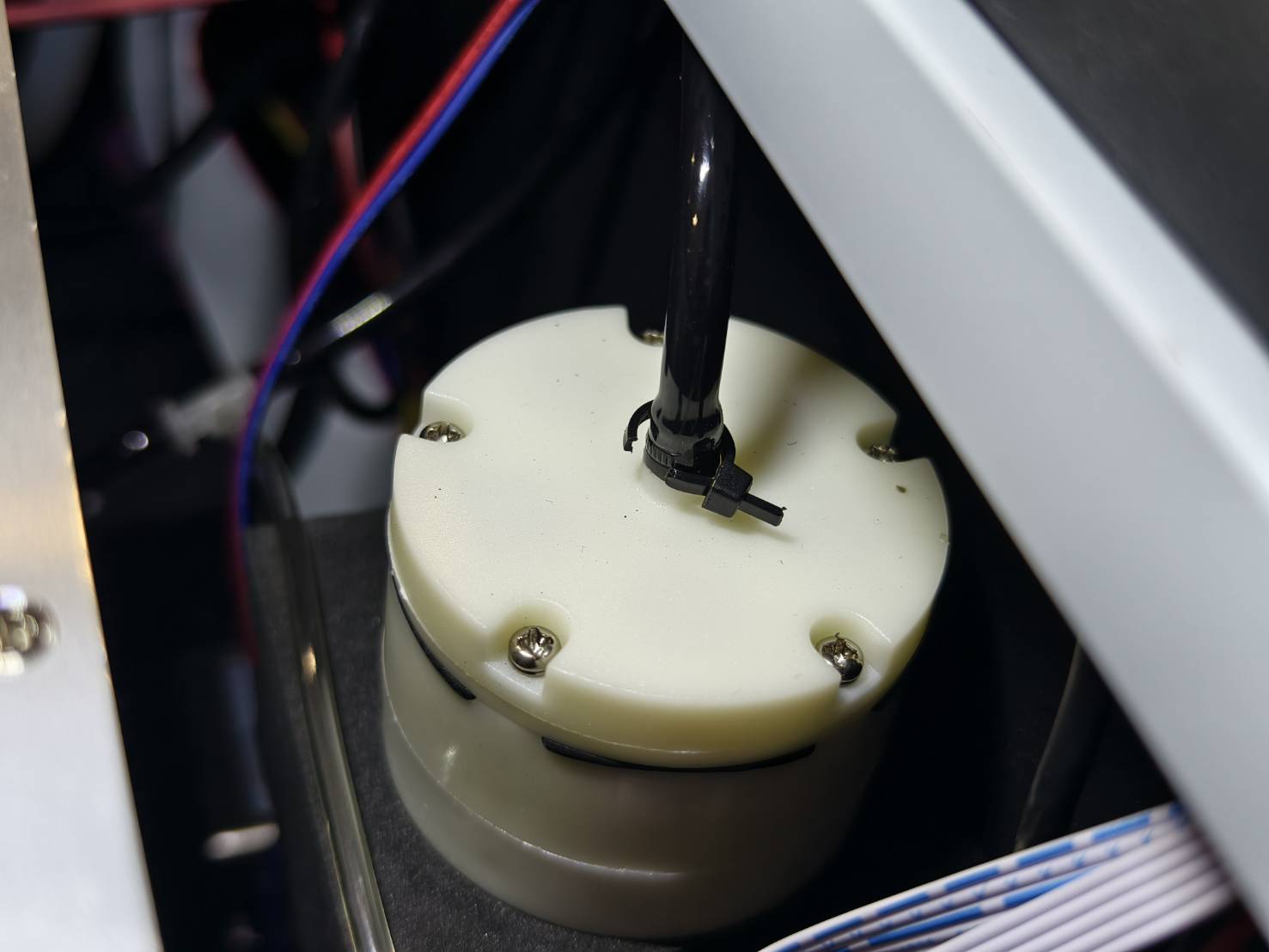

Coupez l'attache-câble de la pompe à air si présente.

Étape 4

Utilisez une pince pour déconnecter le tuyau d'air de la pompe à air.

Étape 5

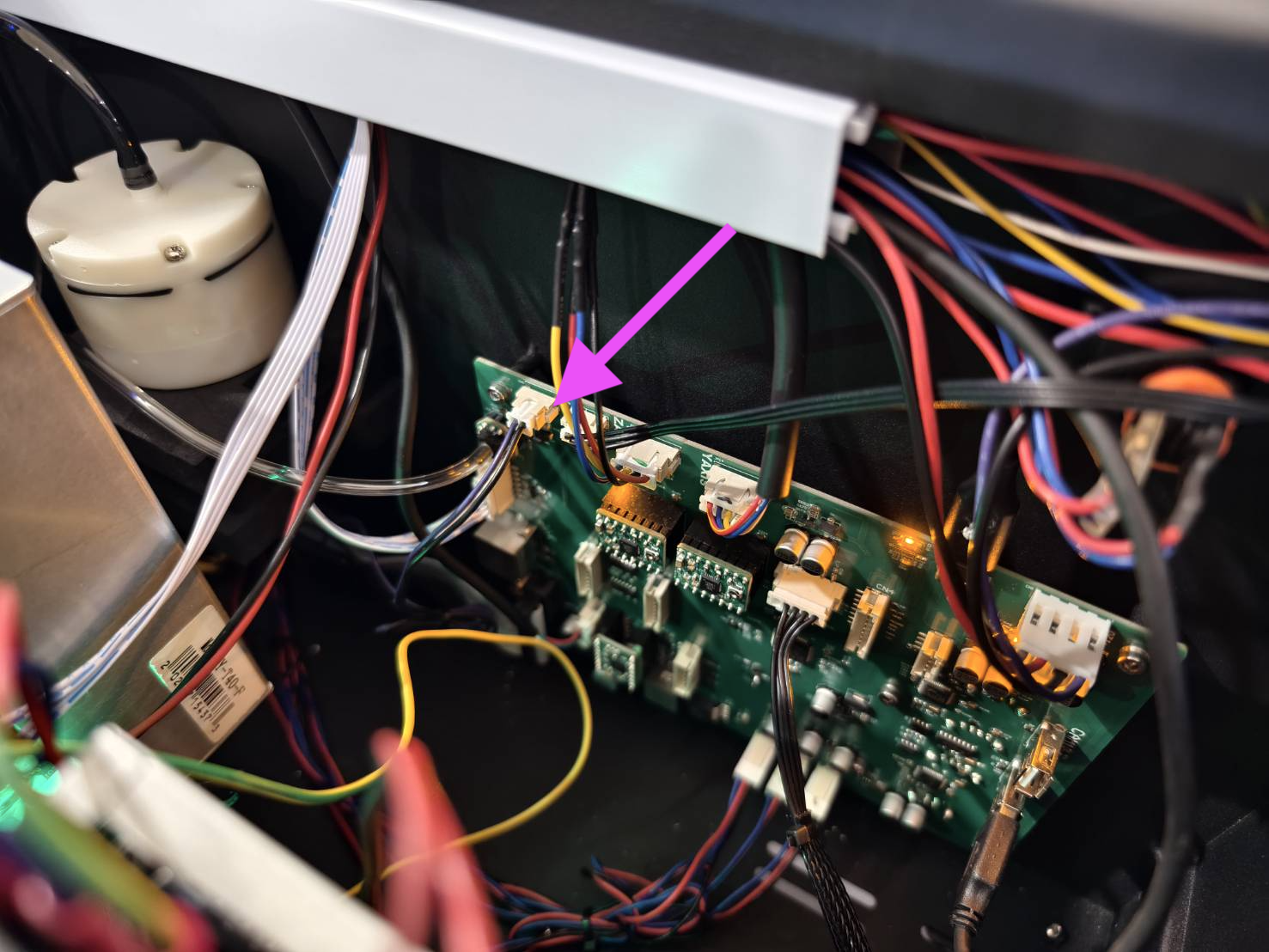

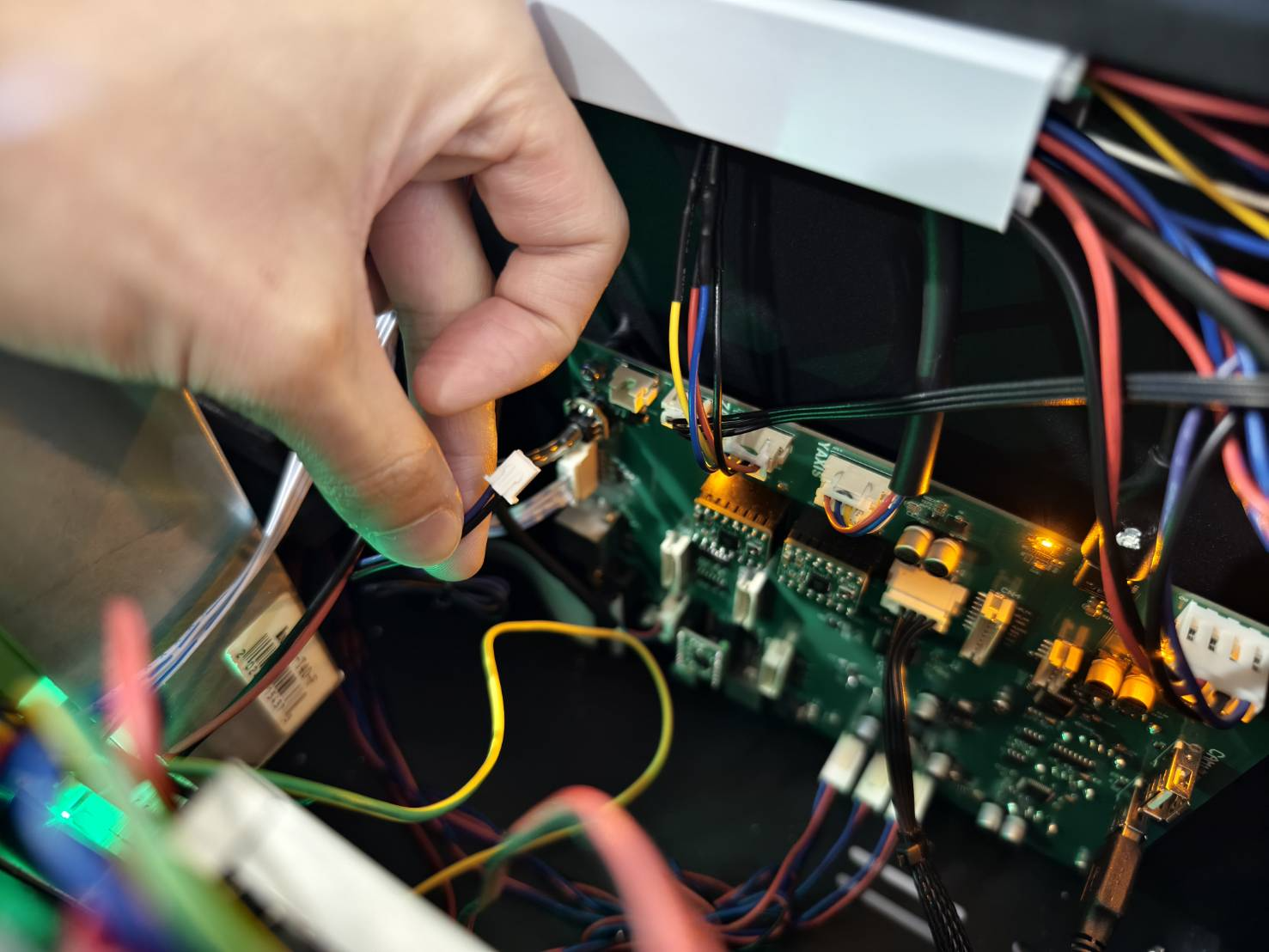

Débranchez le câble de la pompe à air de la carte mère.
(Si votre carte mère diffère des photos ci-dessous, veuillez consulter le schéma pour identifier l'emplacement correct du câble.)

Étape 6

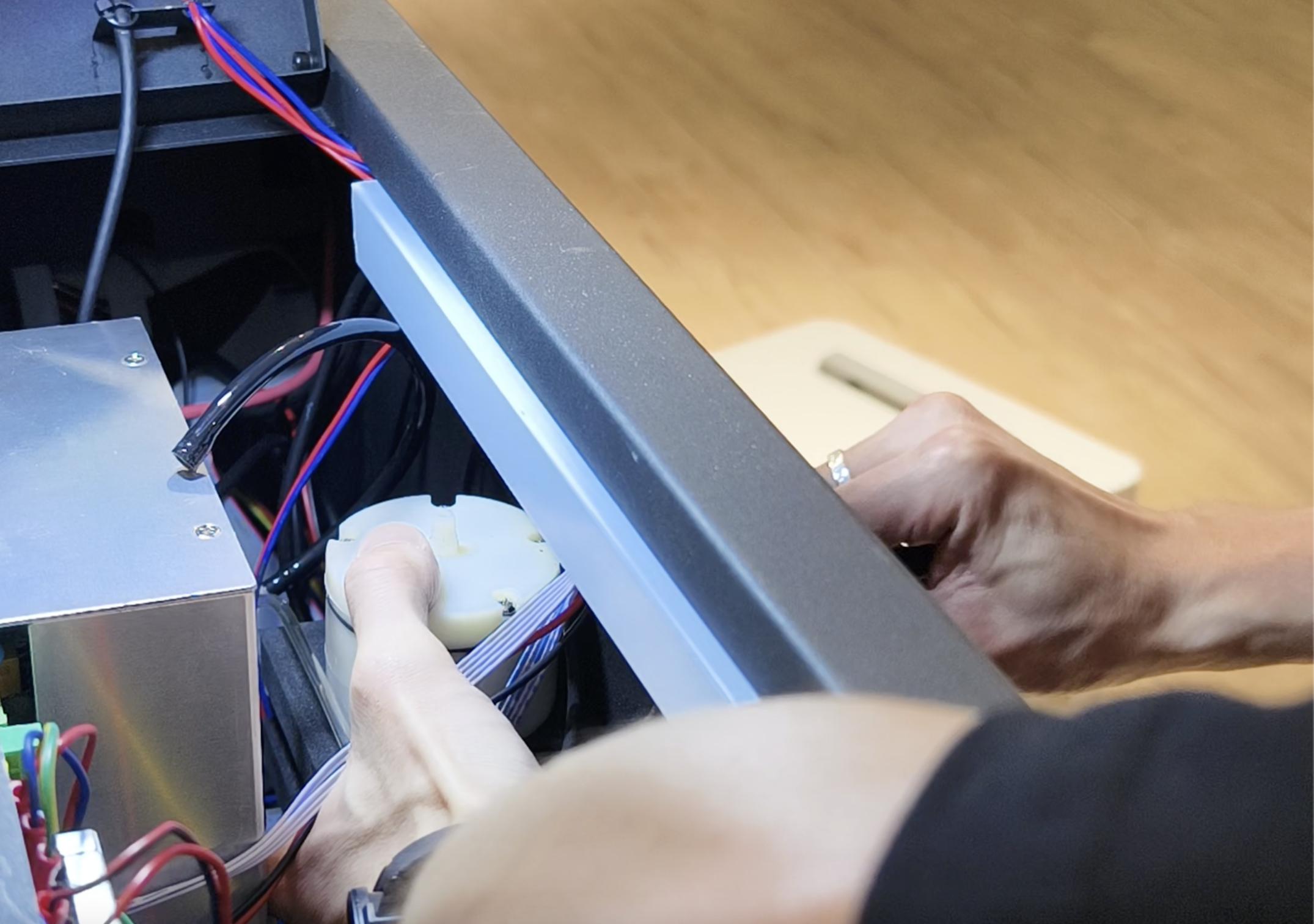

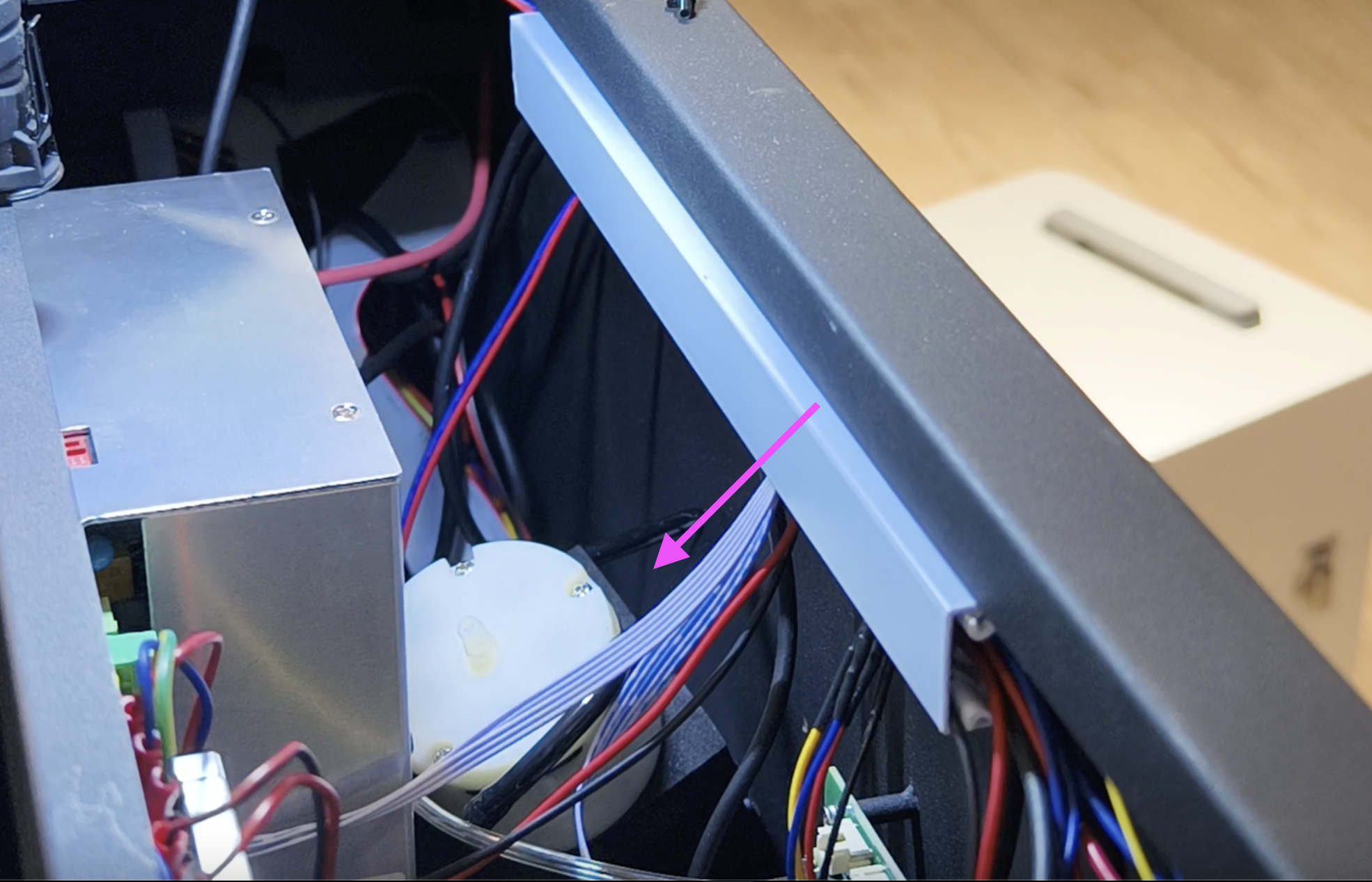

• Dévissez ces vis à tête hexagonale. Veillez à maintenir la pompe à air pendant le dévissage.



• La pompe à air avec son support peut alors être démontée de la tôle, mais elle ne peut pas être complètement retirée car un autre tuyau d'air reste à déconnecter en dessous.
  Veuillez mettre la pompe à air de côté pour le moment.


Étape 7

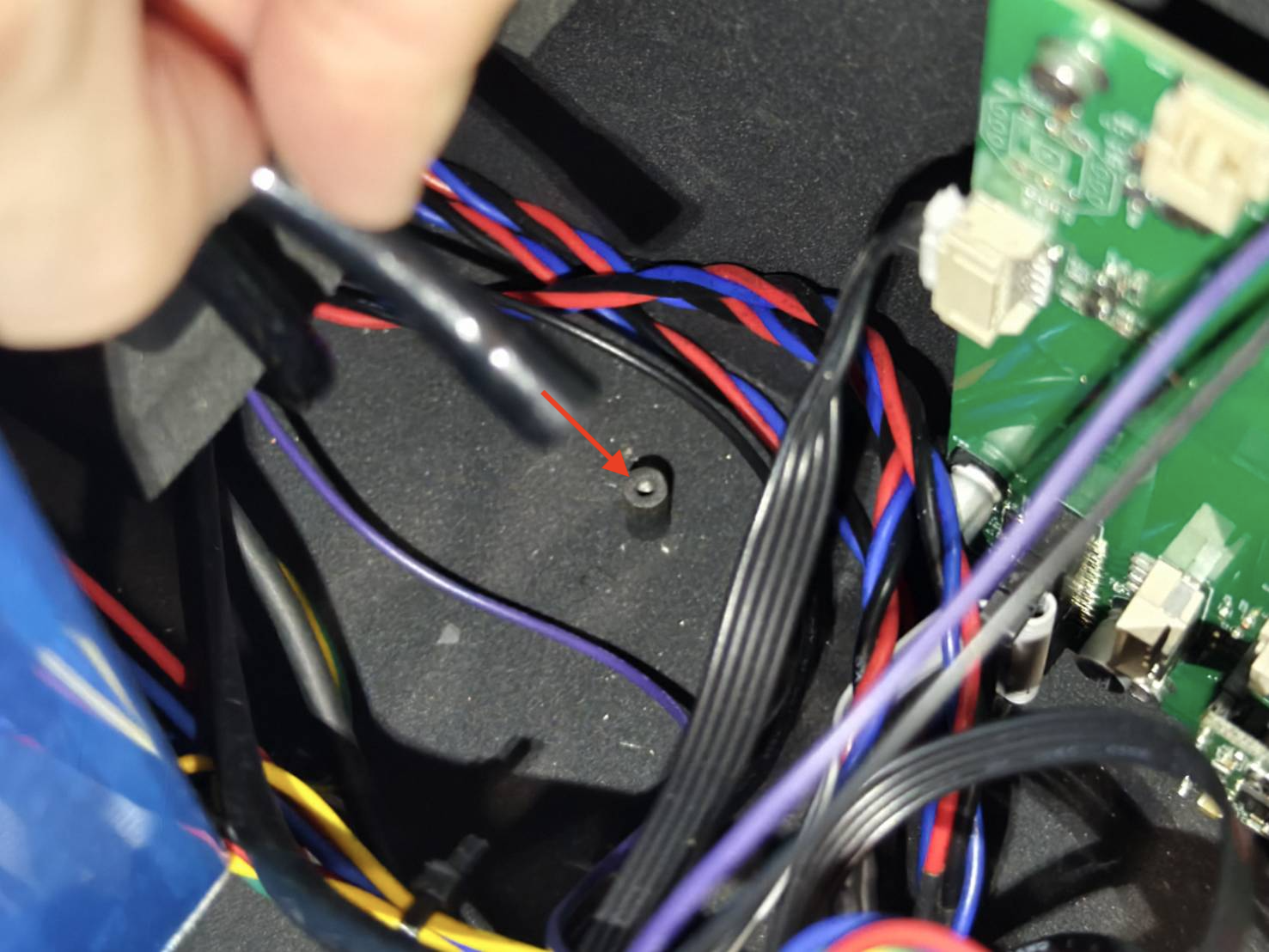

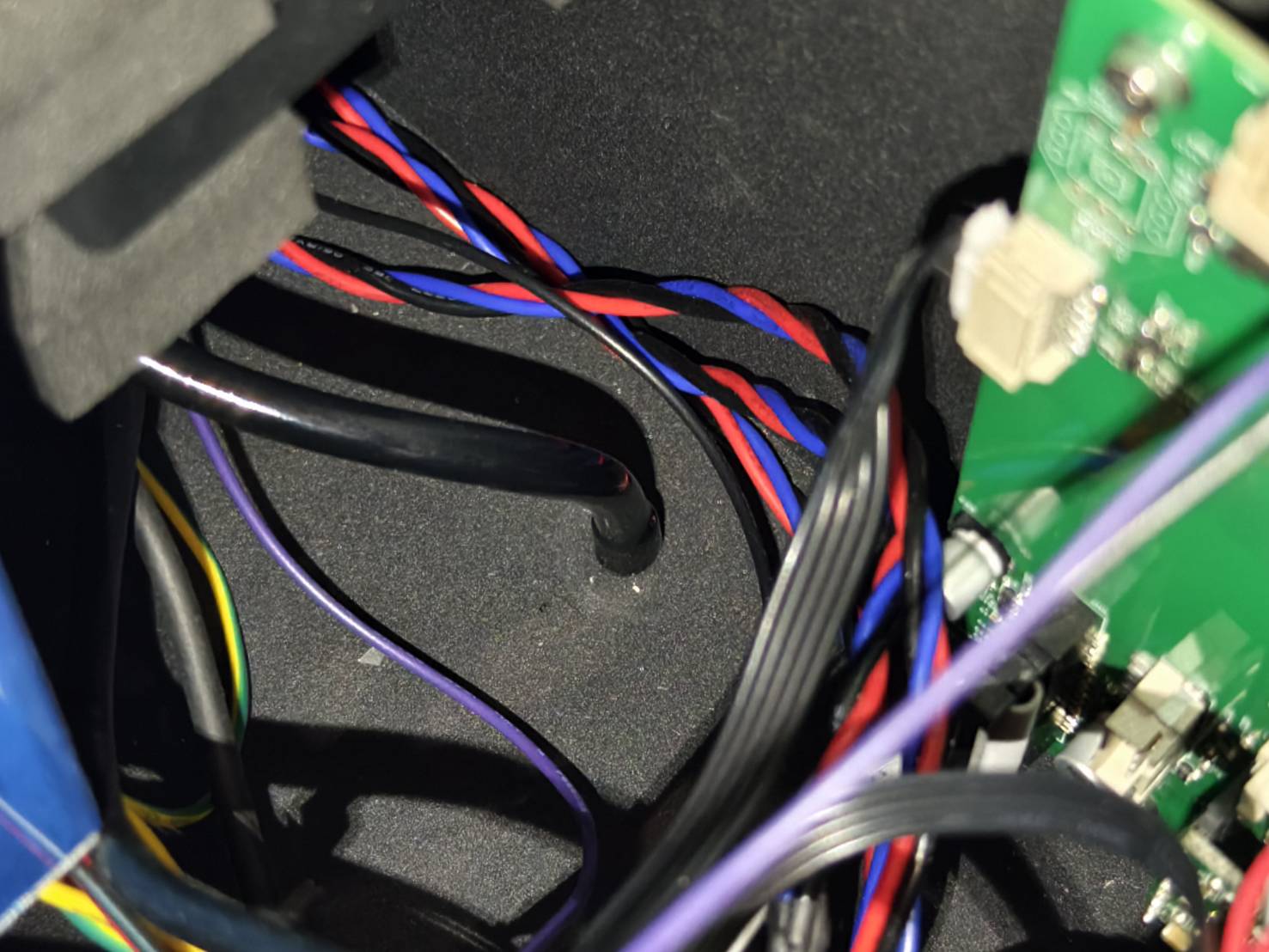

• Il y a une connexion en bas pour le tuyau d'air.
  Utilisez une pince pour le déconnecter.

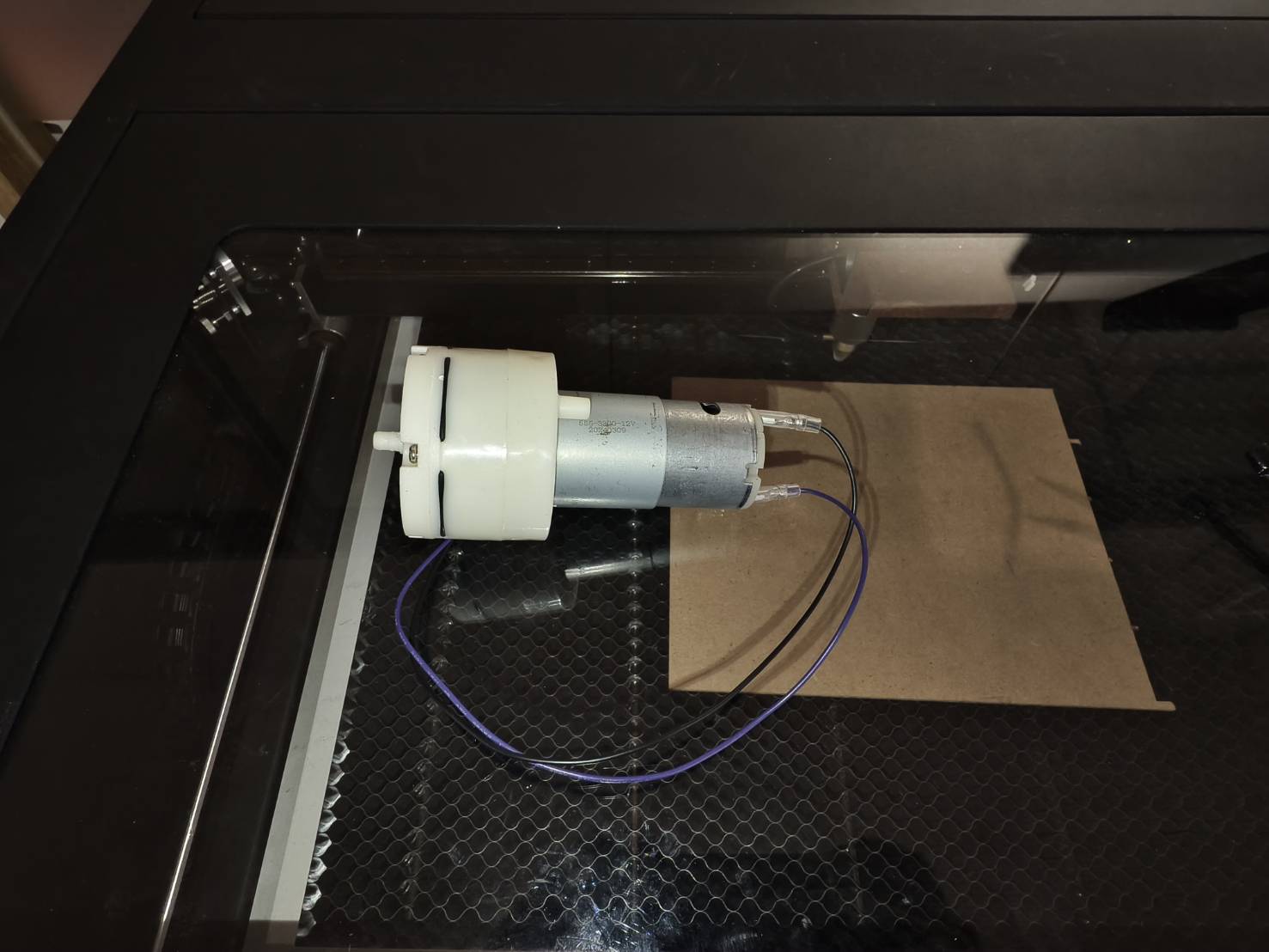

• La pompe à air peut alors être entièrement retirée de la machine.


Étape 8

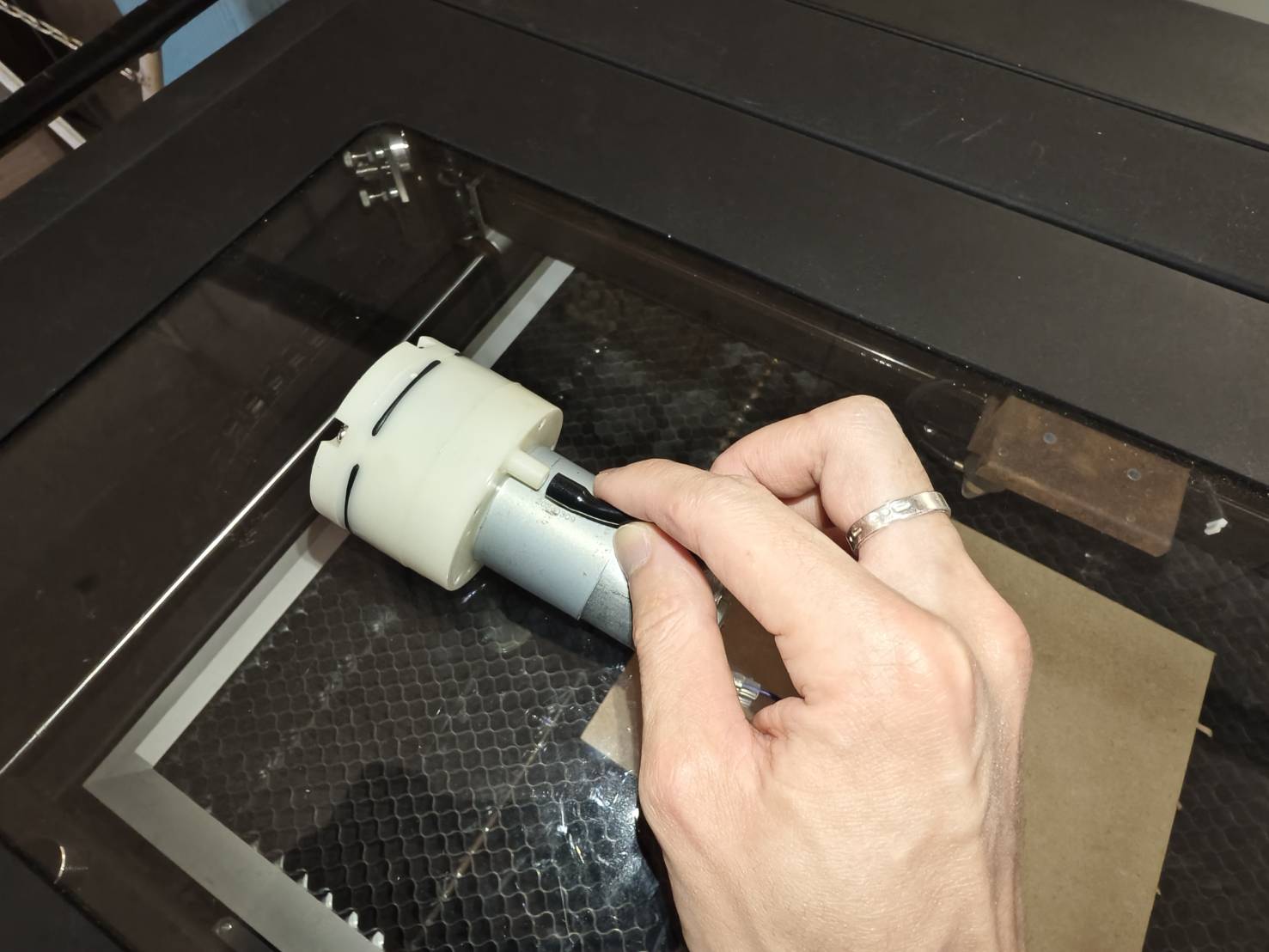

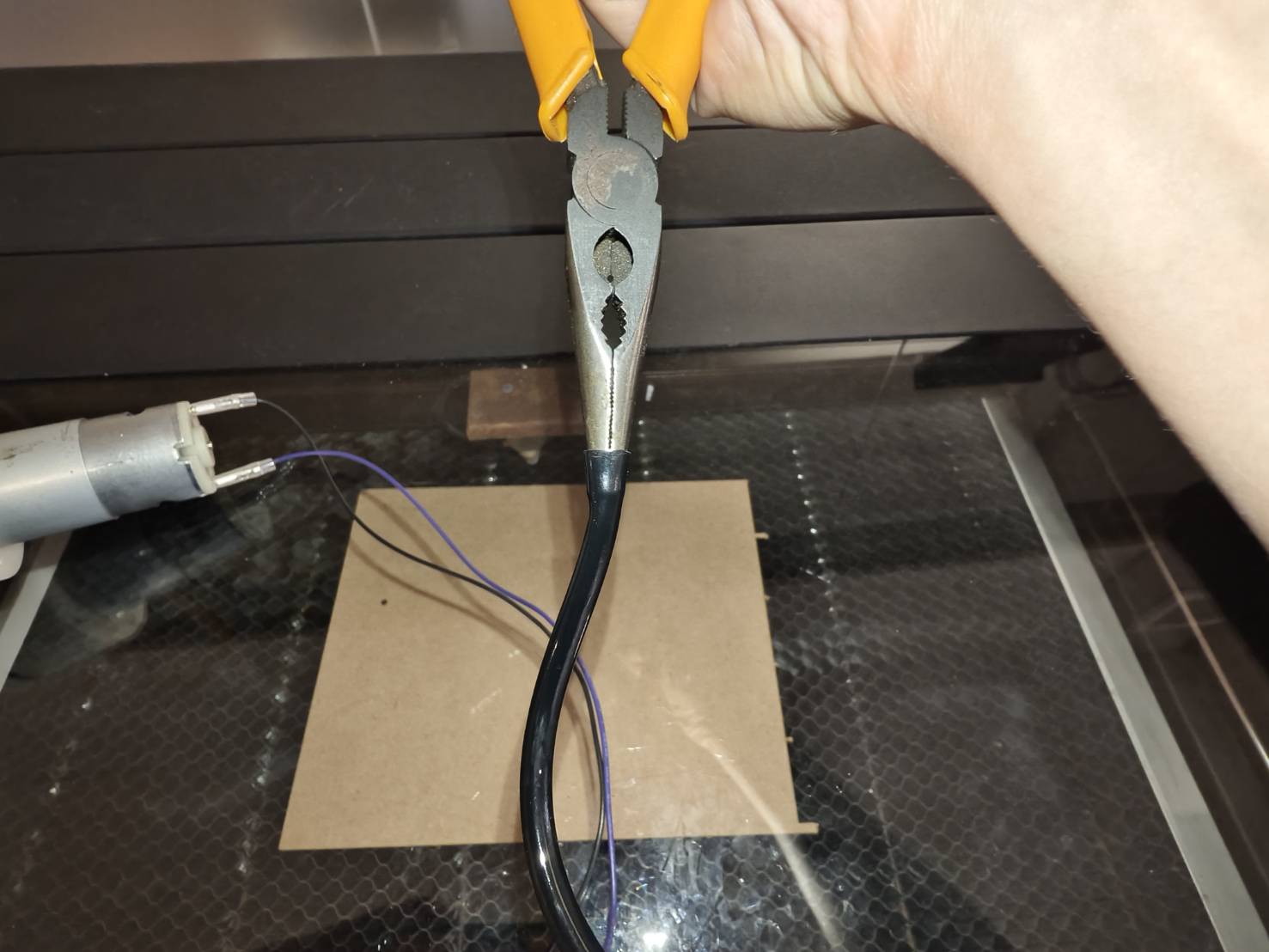

Retirez le tuyau d'air de la pompe à air.

Étape 9

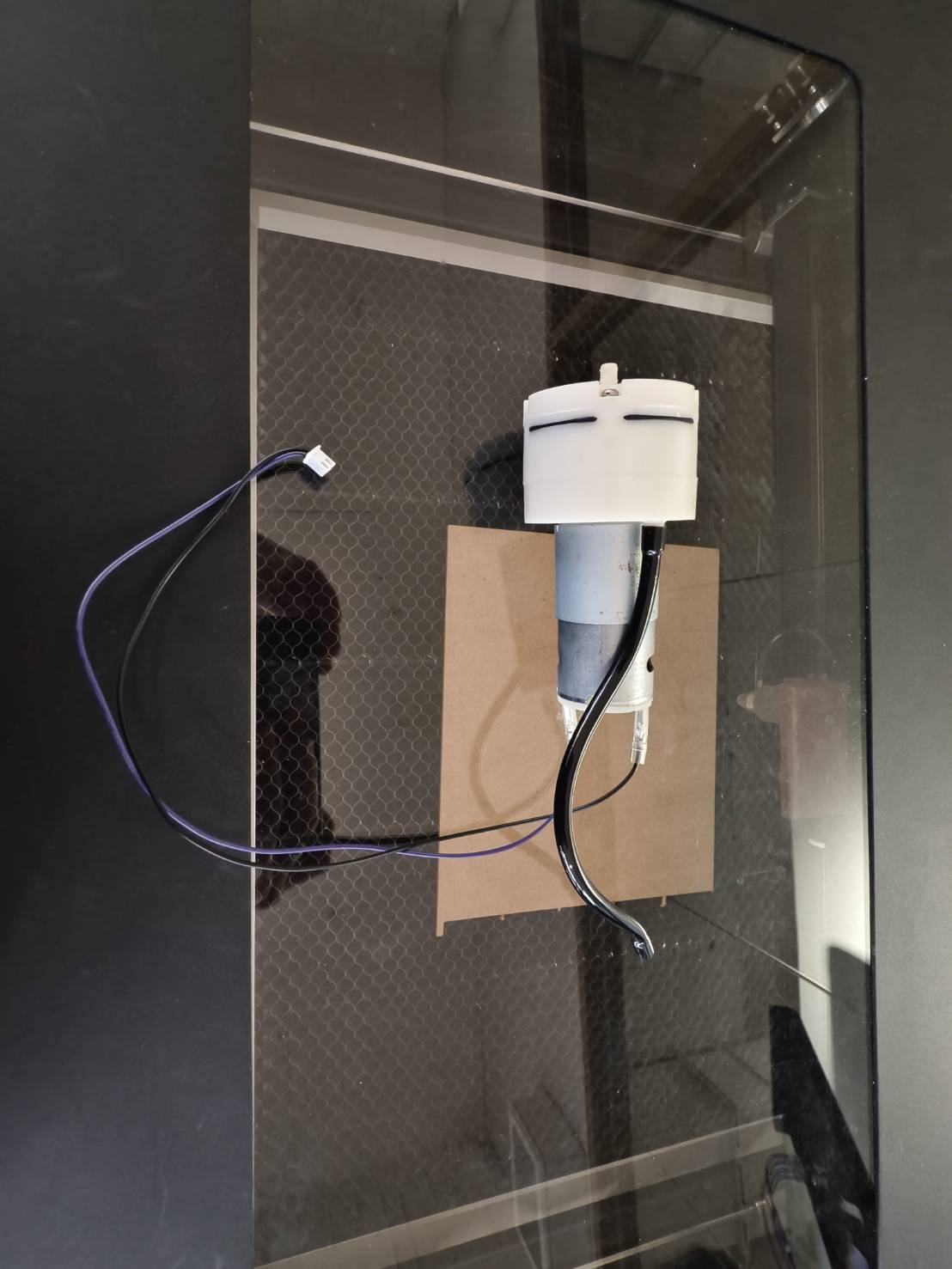

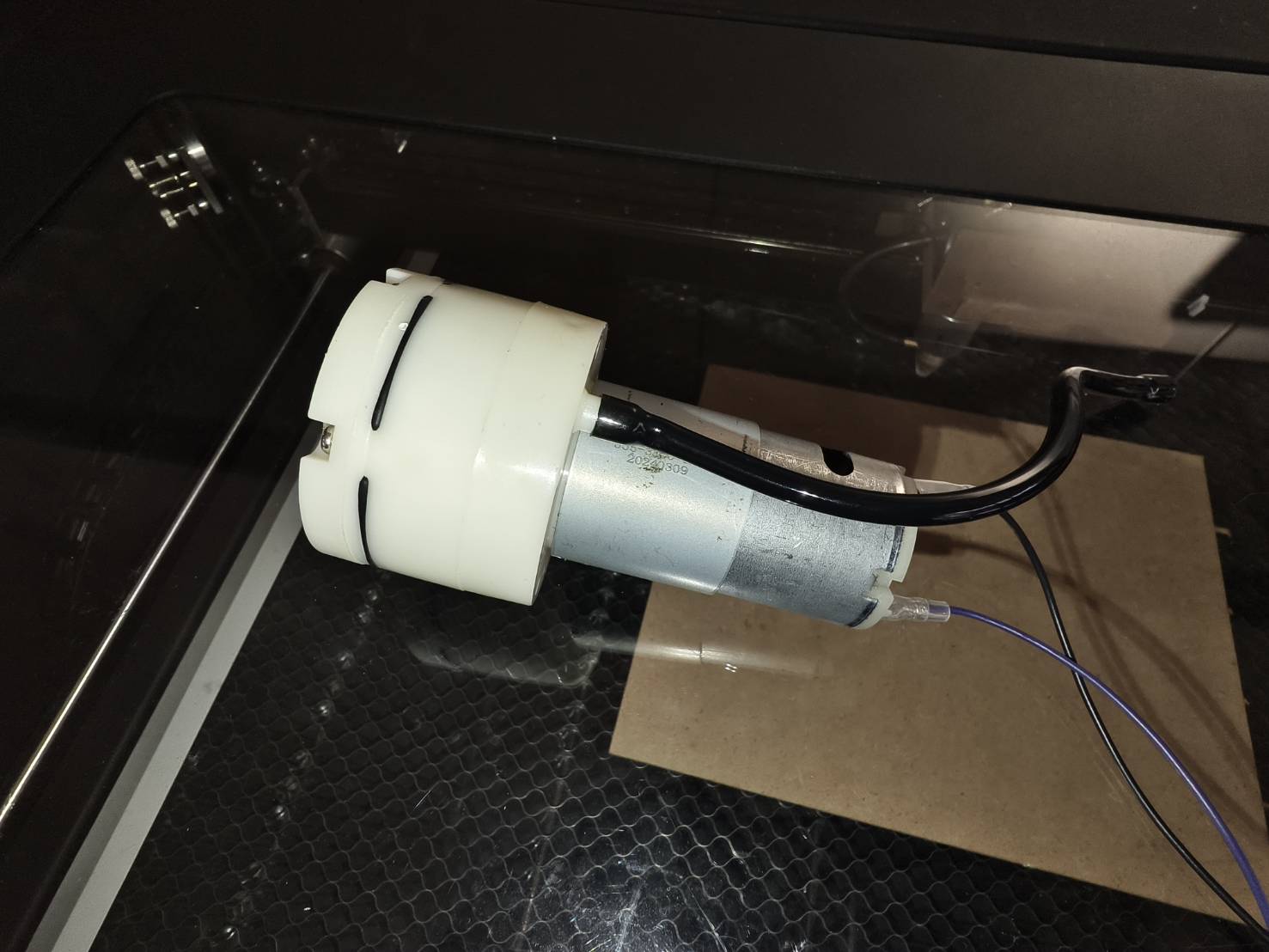

Connectez le tuyau d'air à la nouvelle pompe à air.

Si vous éprouvez des difficultés, vous pouvez utiliser la pince pour élargir légèrement l'extrémité du tuyau d'air.

Étape 10

Installez la pompe à air dans la machine et raccordez le tuyau d'air au bas de la machine.

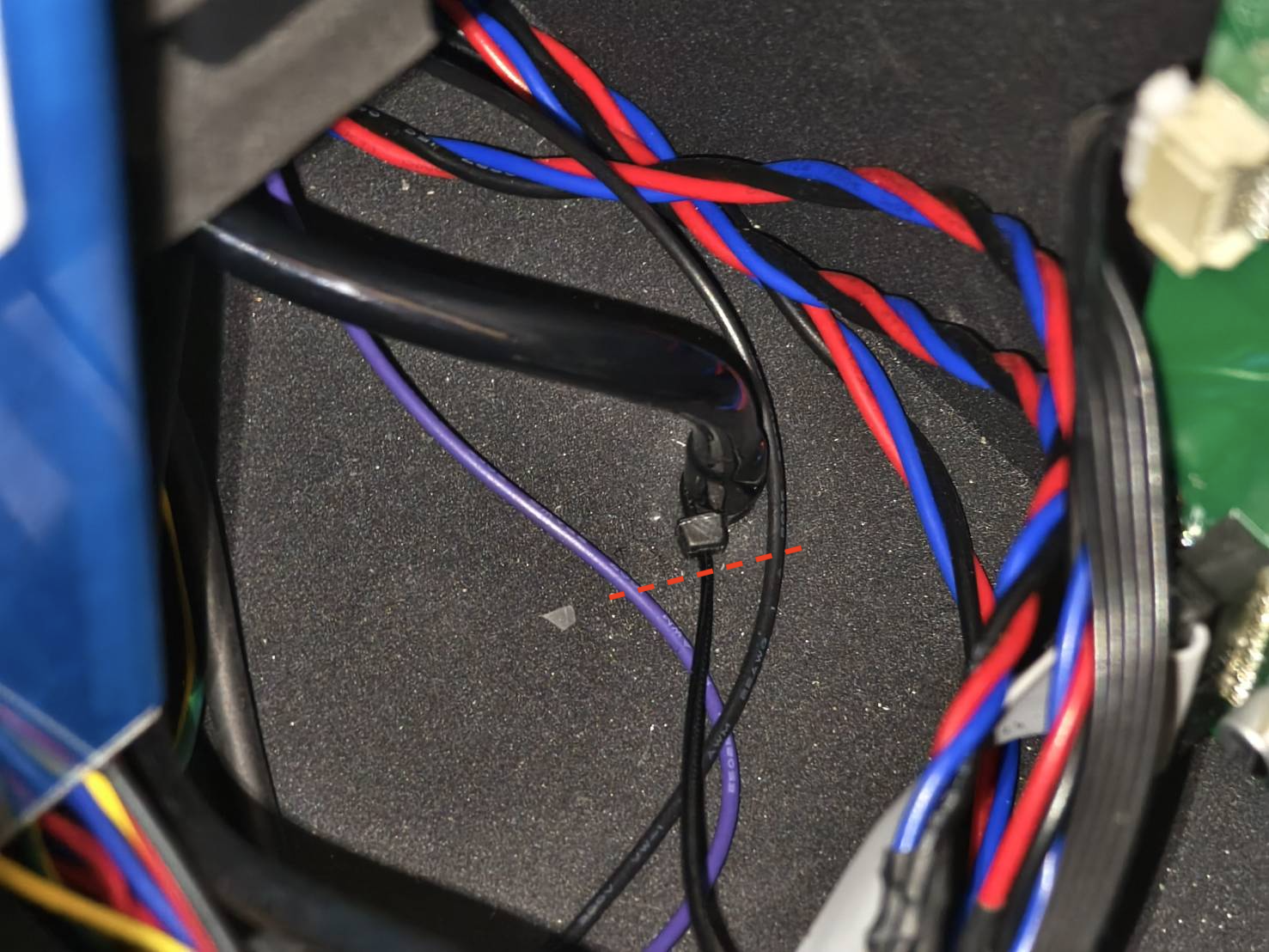

Si le tuyau d'air est lâche après connexion, il est recommandé d'utiliser un collier de serrage.

• Placez d'abord le collier de serrage sur le tuyau sans le serrer.



• Connectez le tuyau d'air à la base avec le collier.



• Serrez le collier pour le fixer.

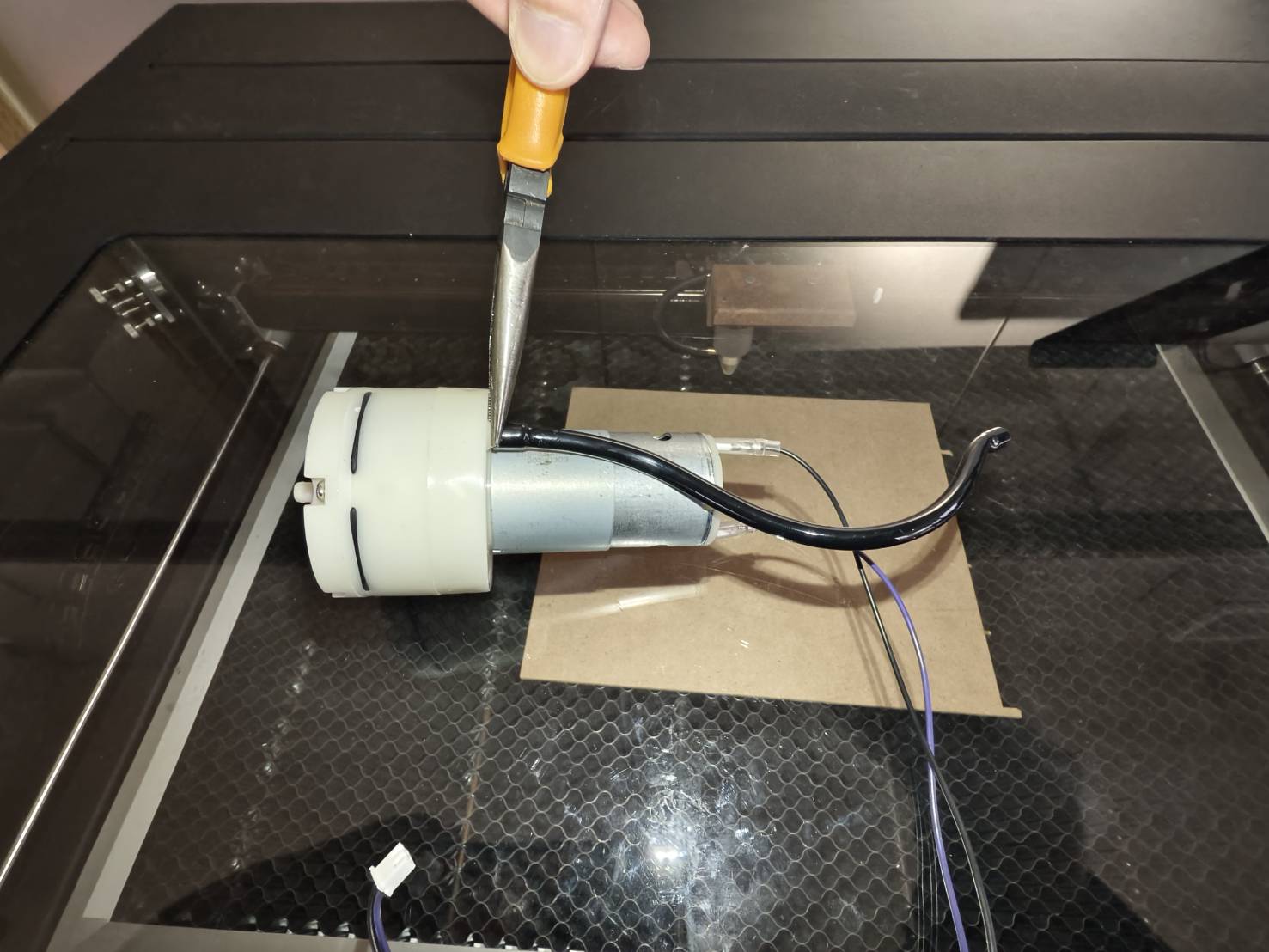

• Coupez l'excédent du collier.


Étape 11

Fixez la pompe à air sur la machine en vissant les vis.

Étape 12

Raccordez le tuyau d'air au sommet de la pompe à air.

Étape 13

Branchez le câble de la pompe à air sur la carte mère.
(Si votre carte mère diffère des photos ci-dessous, veuillez consulter le schéma pour identifier l'emplacement correct du câble.)

Étape 14

Fermez le capot latéral et serrez la vis.

Étape 15

Allumez la machine et effectuez un test de débit d'air.
Si la valeur obtenue n'est pas dans la plage normale, veuillez consulter l'article pour le dépannage.
#913 Détection de débit d'air anormal

Démonstration:
