Beambox II - Guide de remplacement du module caméra, du capteur de flamme et de la carte LED de la caméra

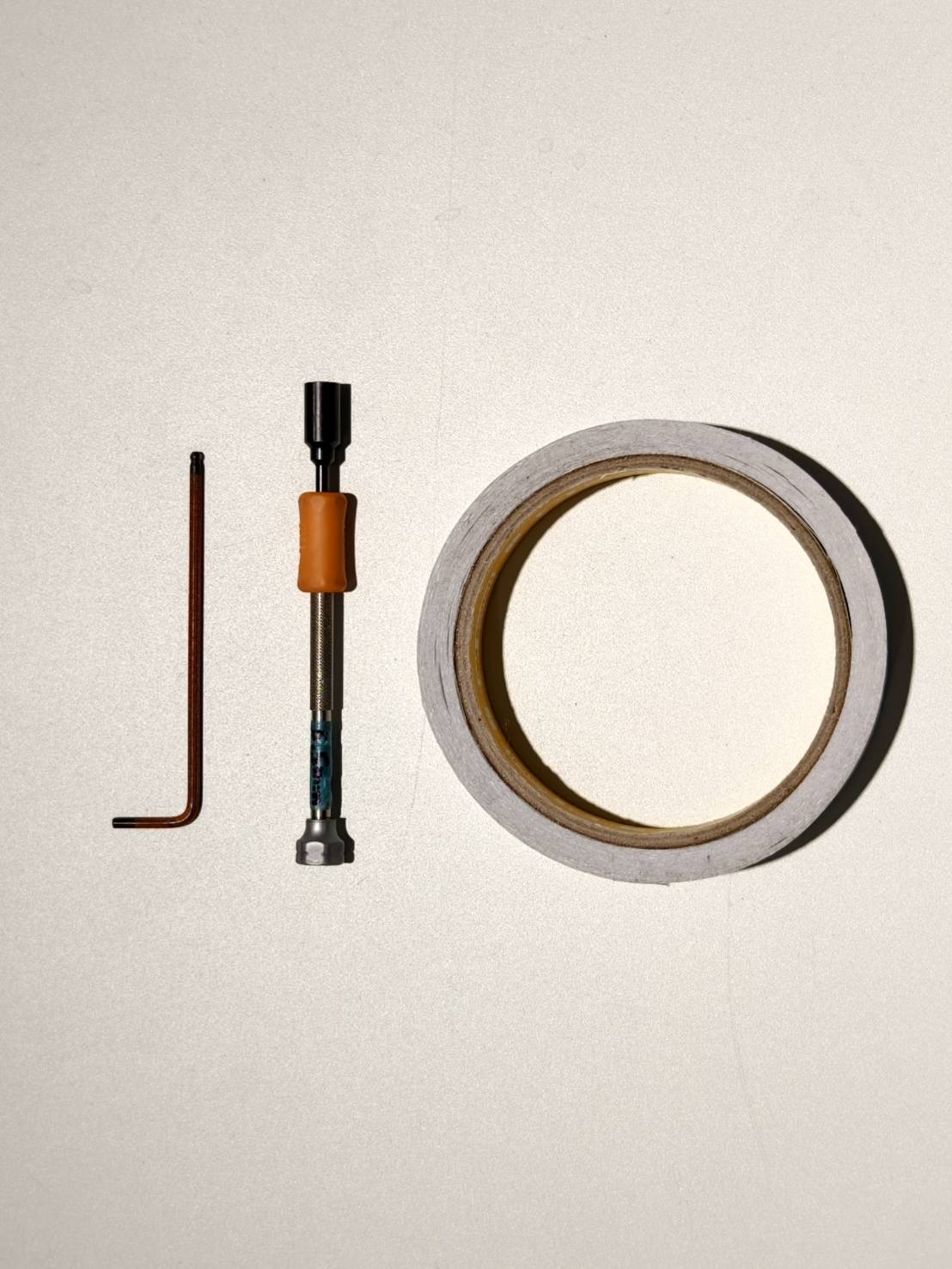

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

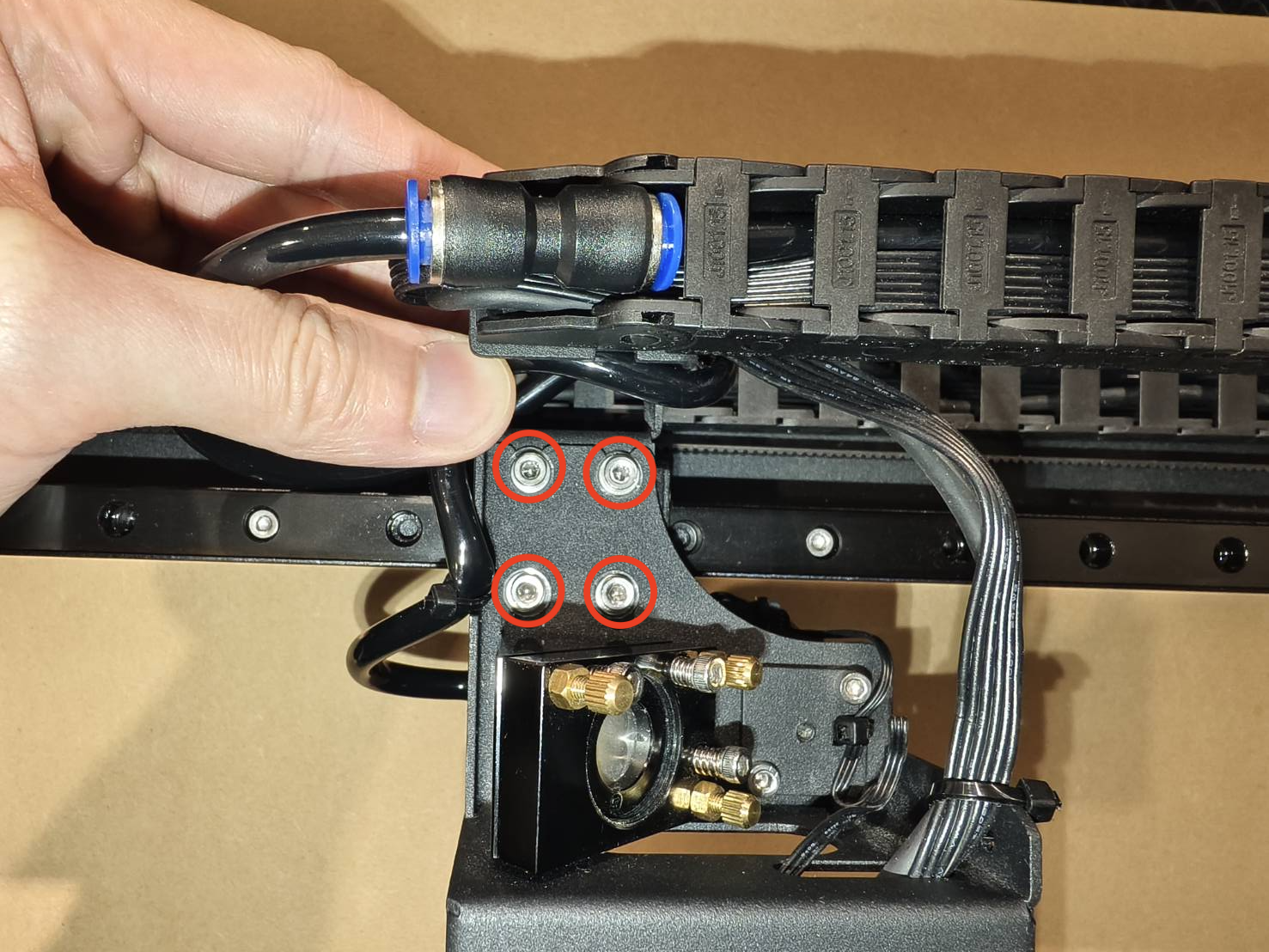

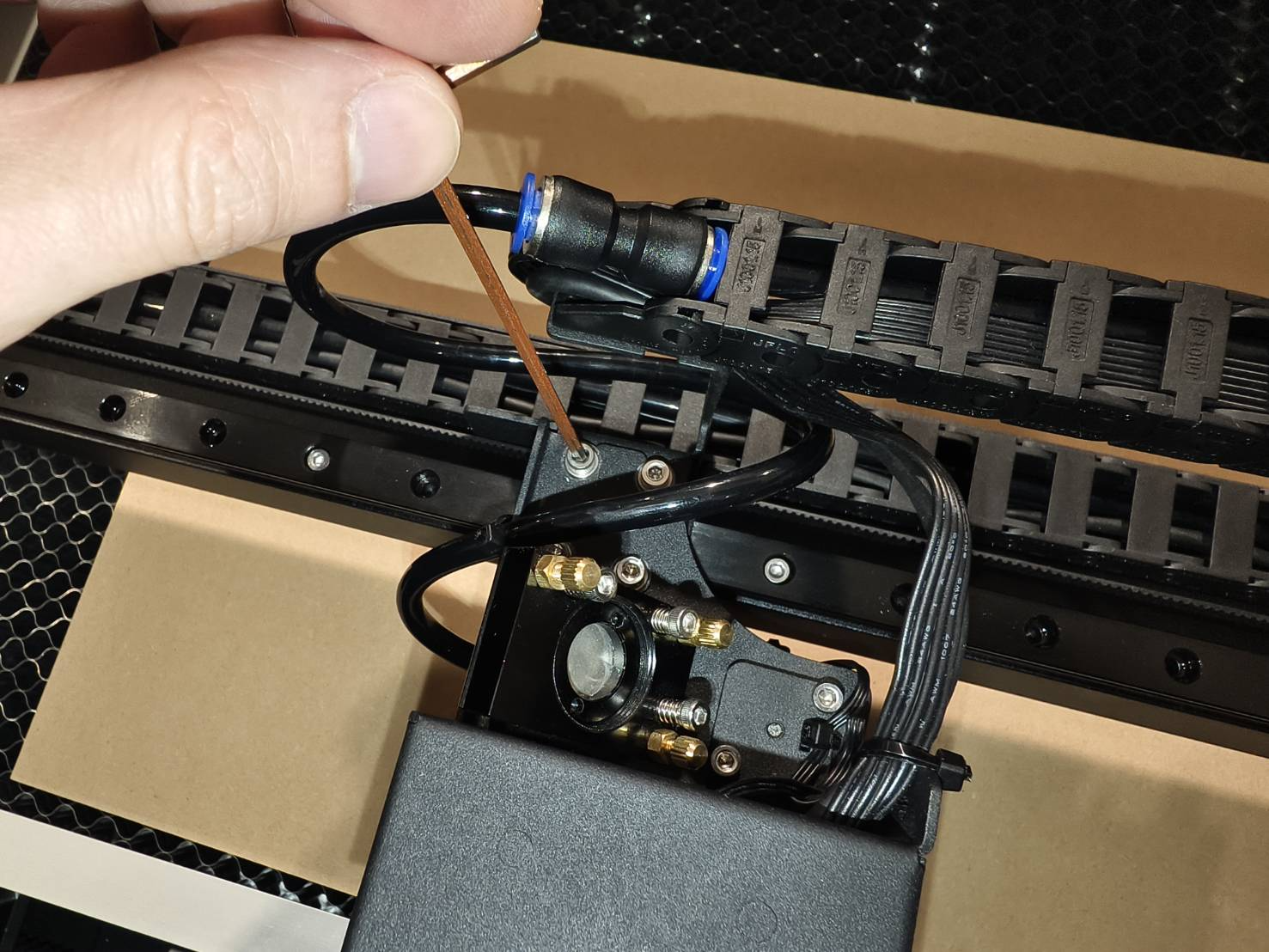

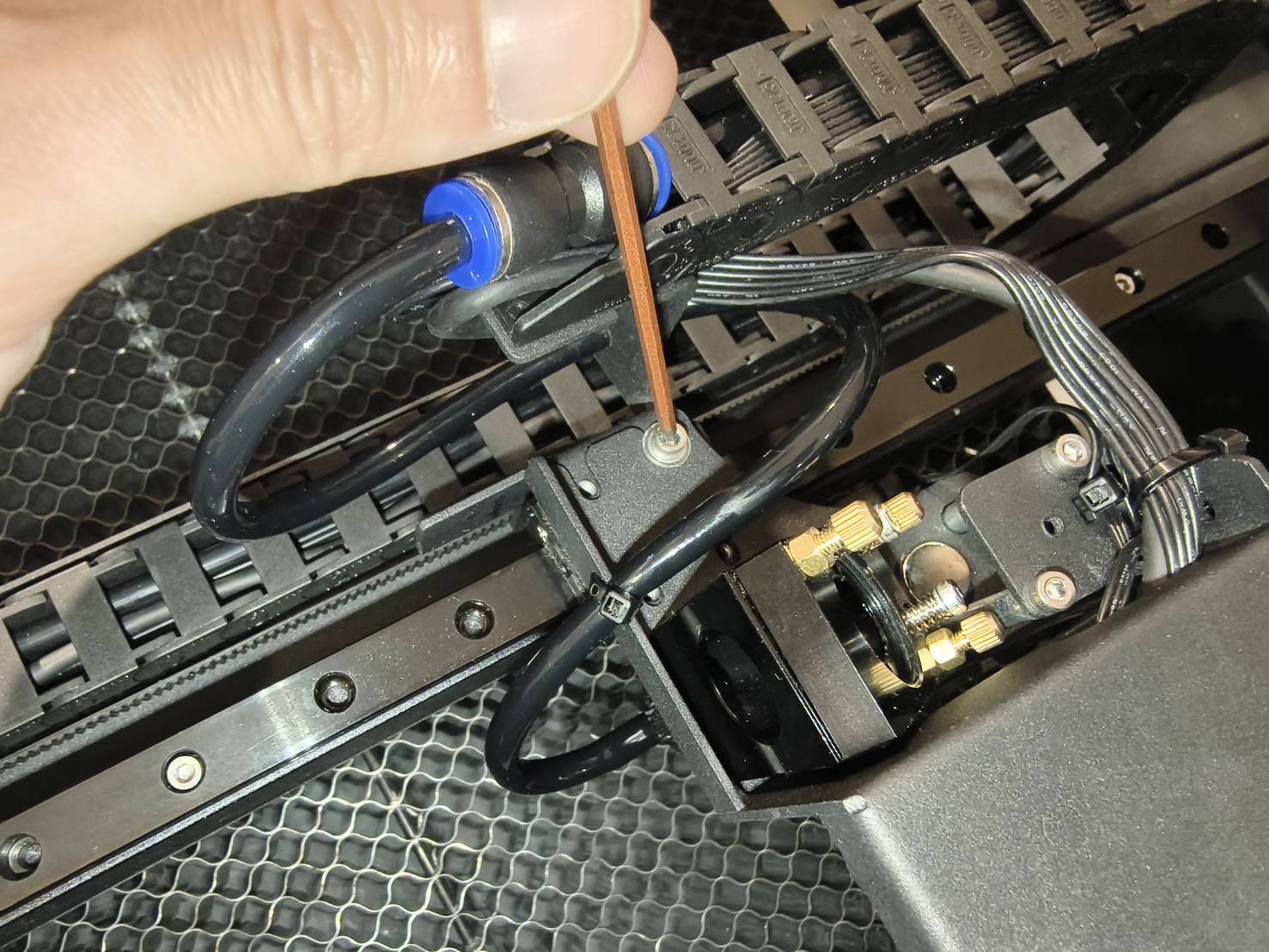

• Ouvrez le couvercle de la porte pour dévisser ces vis. (Clé hexagonale de 2,5 mm x 4 pièces)

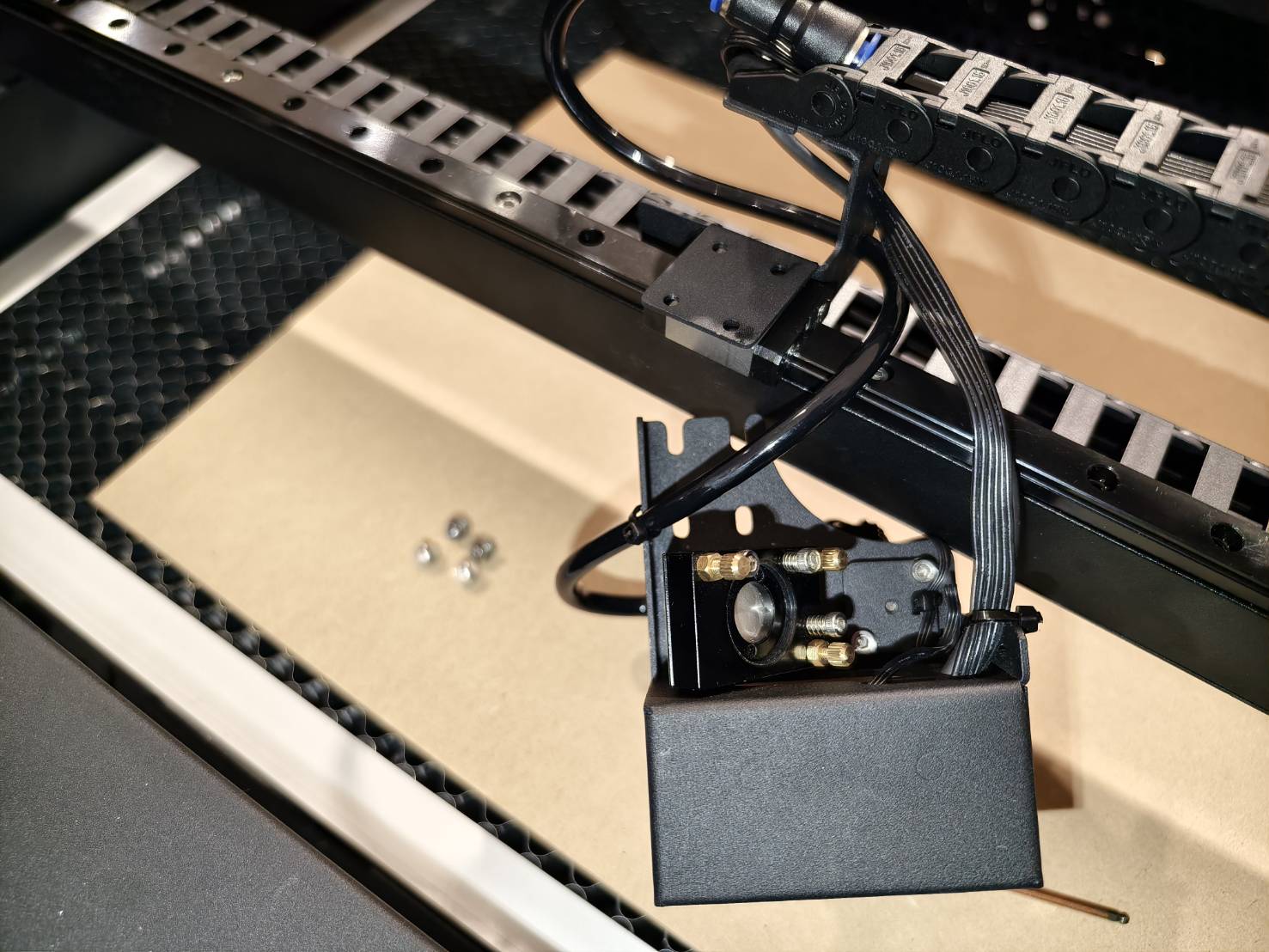

• L'ensemble de la tête laser peut alors être démonté du système.

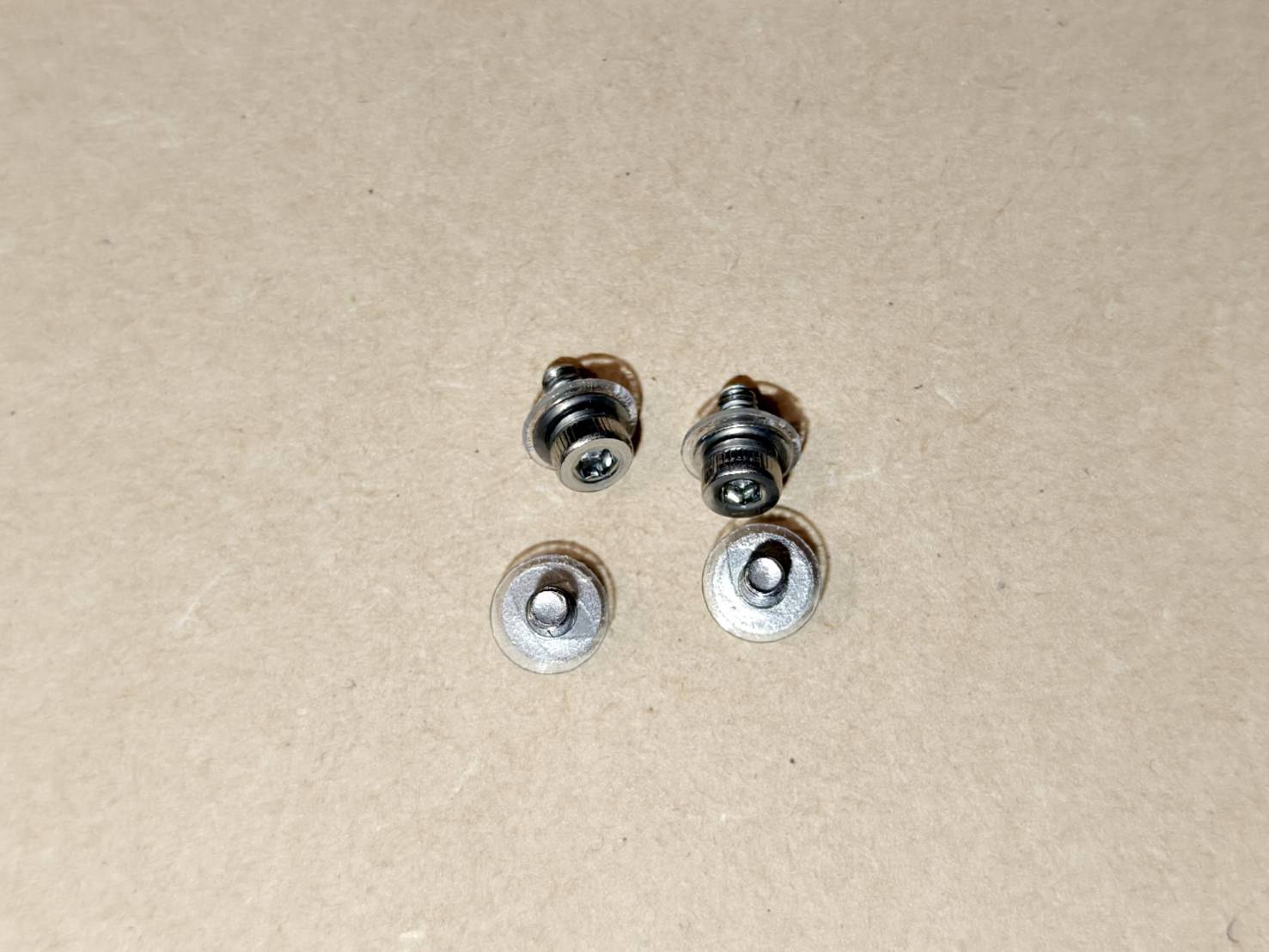

  Veuillez conserver soigneusement les vis et les rondelles pour une utilisation ultérieure.



Étape 3

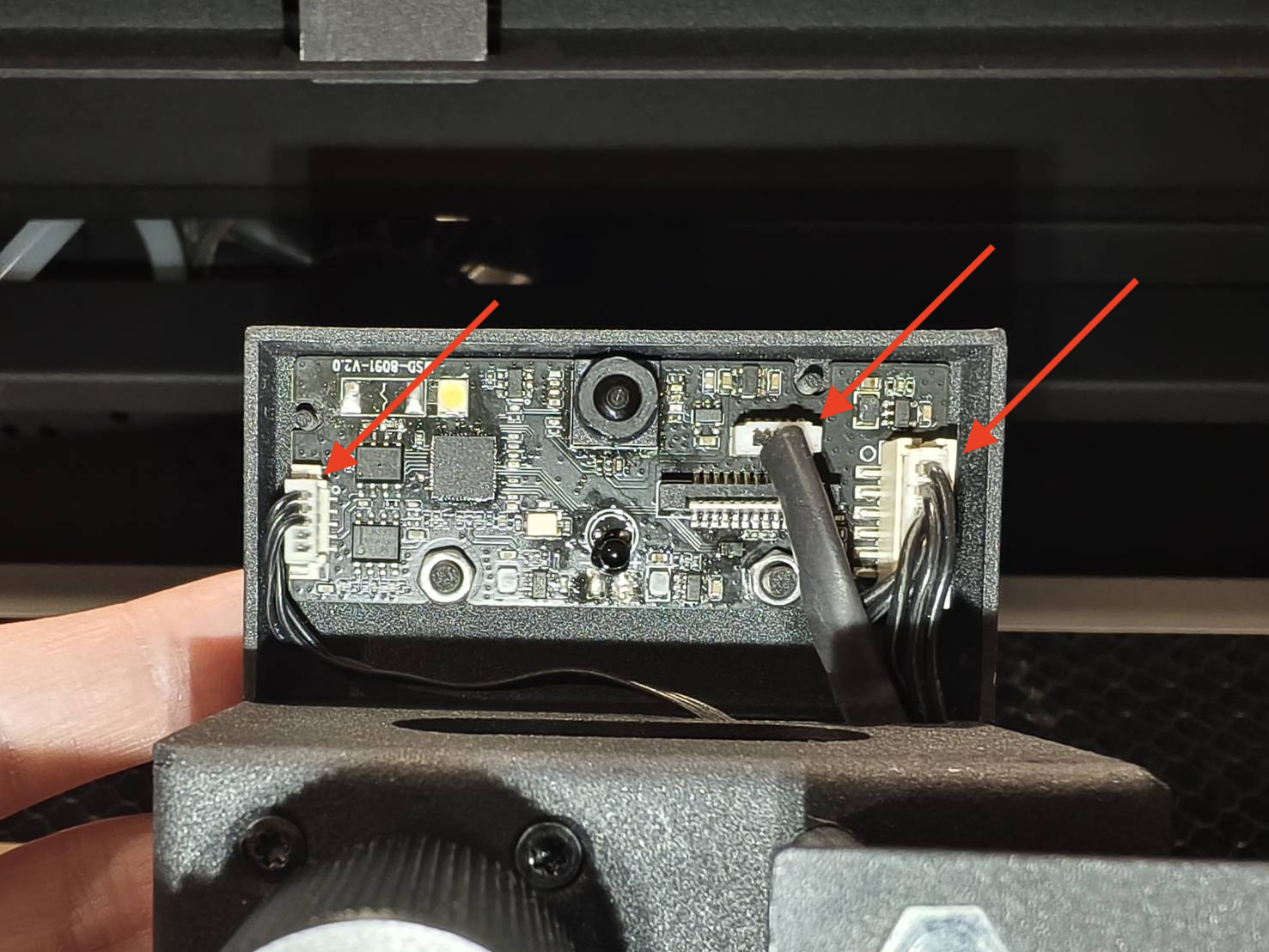

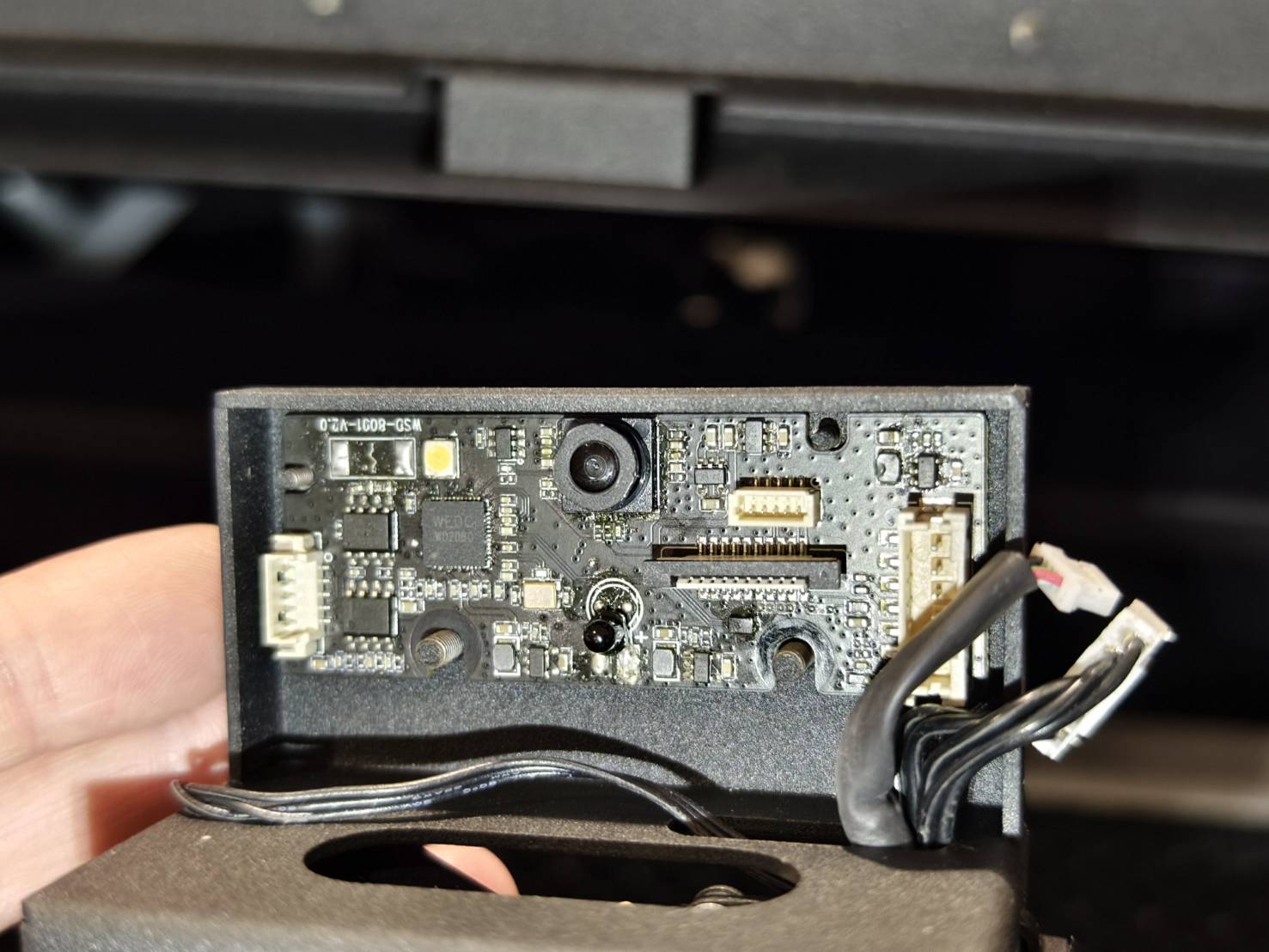

Débranchez les câbles de la carte.

Étape 4

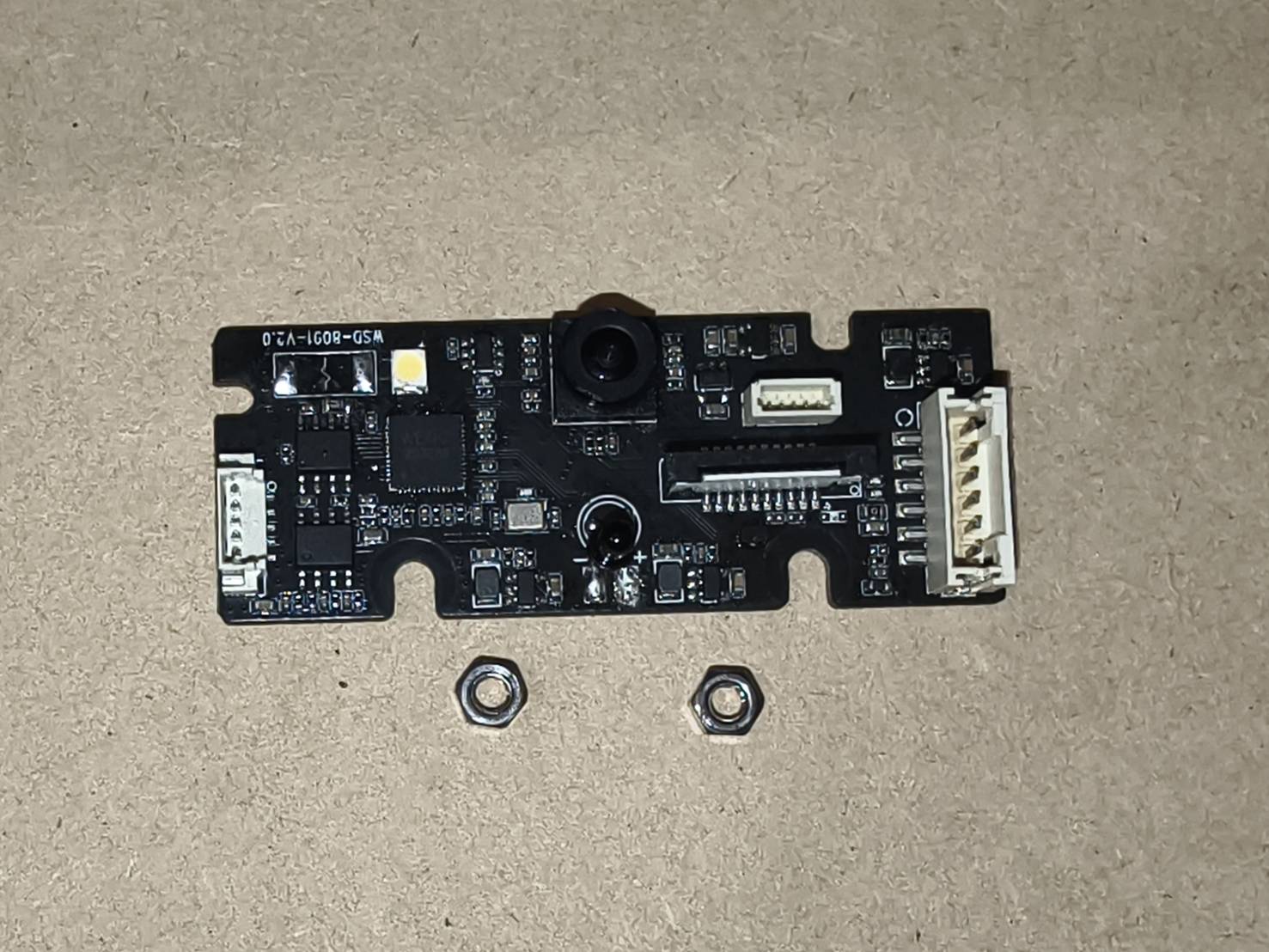

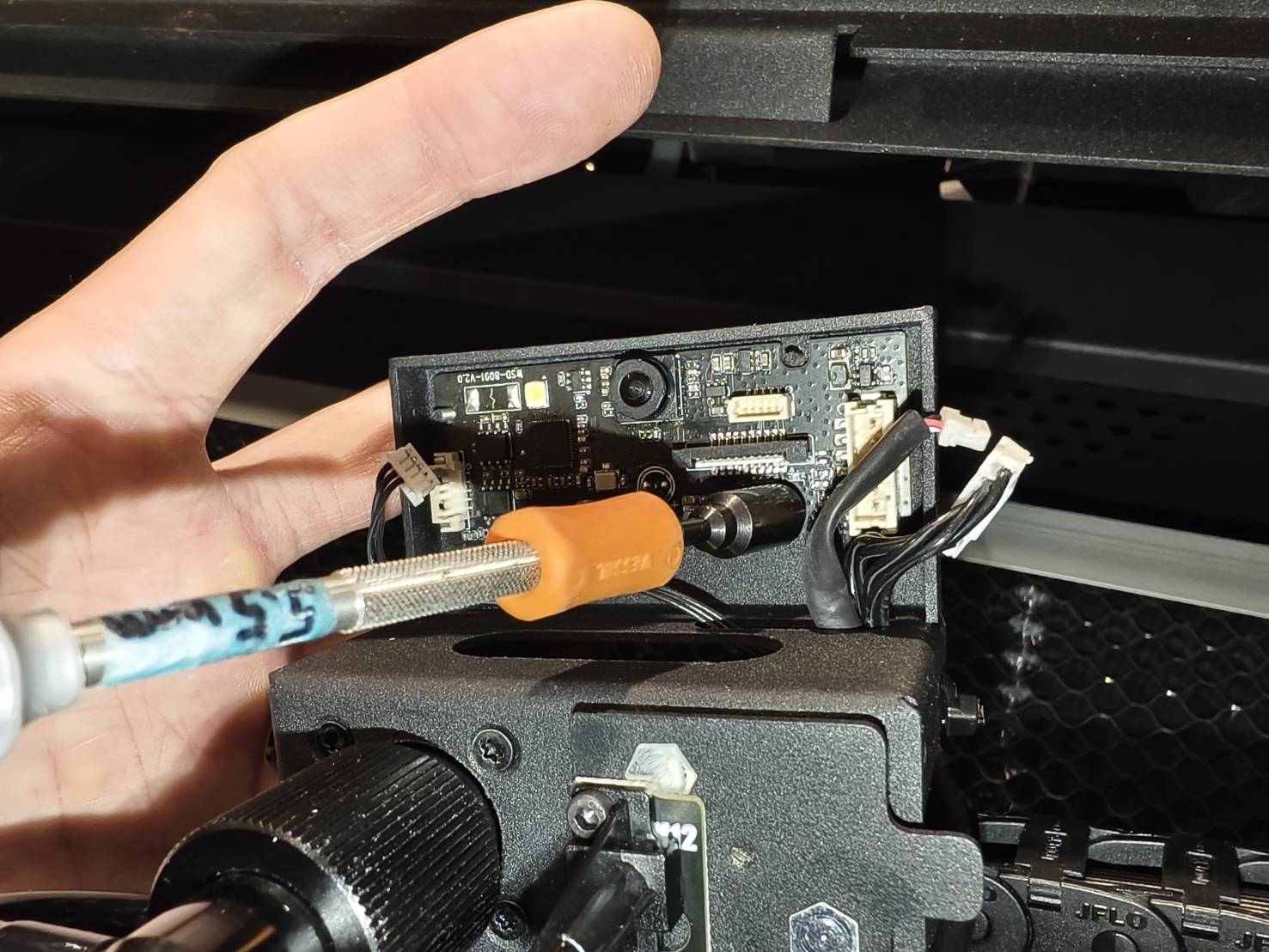

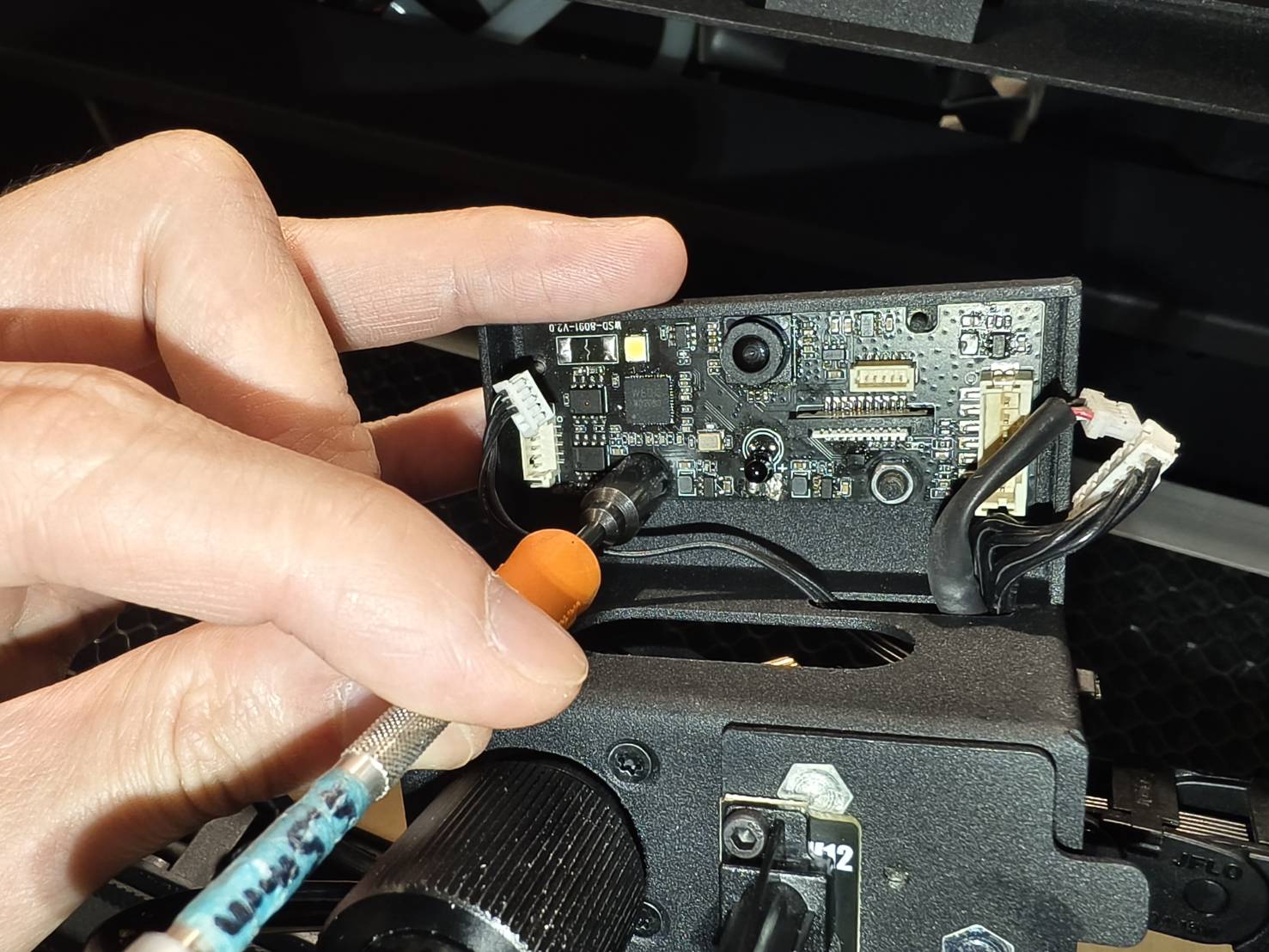

• Retirez les écrous fixant la carte sur l'ensemble de la tête laser.

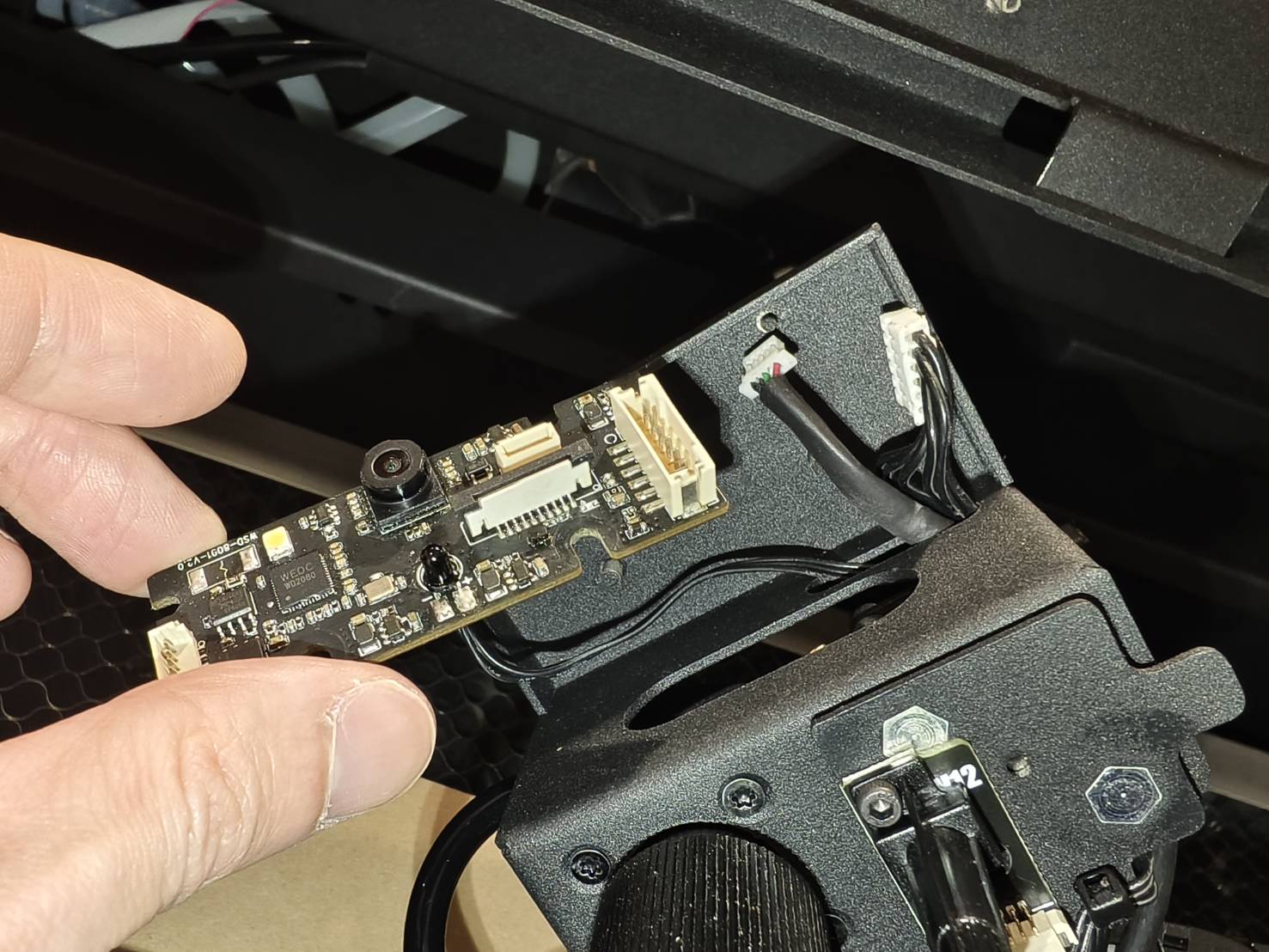

• La carte peut alors être complètement retirée du système.


Étape 5

Installez la nouvelle carte.

Étape 6

Rebranchez les câbles.

Étape 7

Remontez l'ensemble de la tête laser.
(L'ensemble de la tête laser sera sur le dessus lors du vissage)

Étape 8

Allumez la machine pour vérifier le chemin optique et l'aligner si nécessaire.
Veuillez utiliser le lien ci-dessous pour effectuer une inspection du chemin optique.
Ajustement du chemin optique

Étape 9

Veuillez consulter ce lien pour effectuer la Calibration avancée de la caméra.
