Beambox II - Remplacement de la sonde d'autofocus et du câble

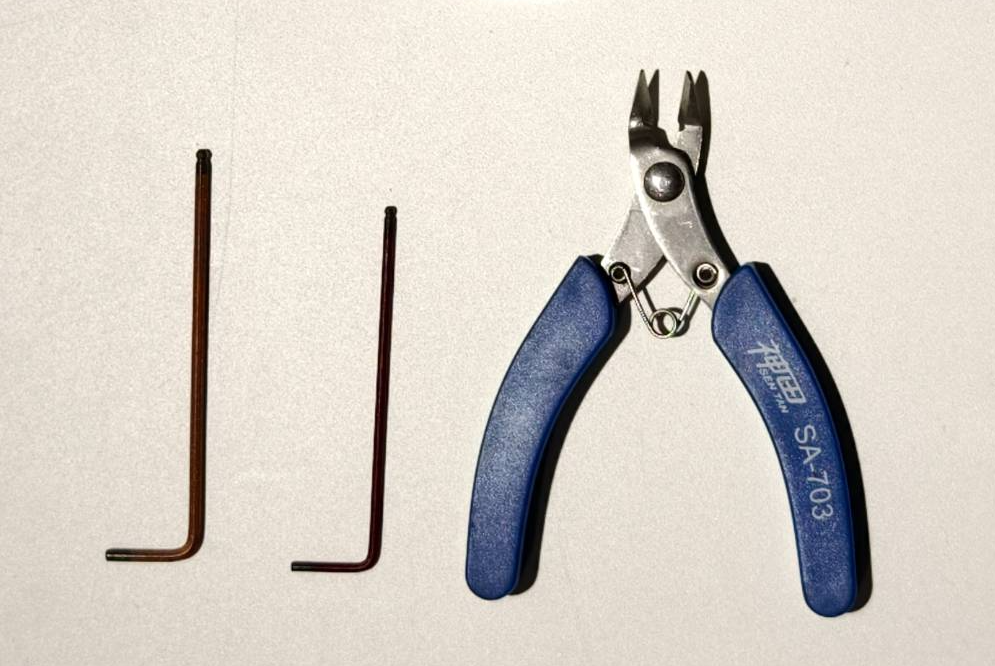

Outils

Étape 1

Éteignez la machine et débranchez le cordon d'alimentation.

Étape 2

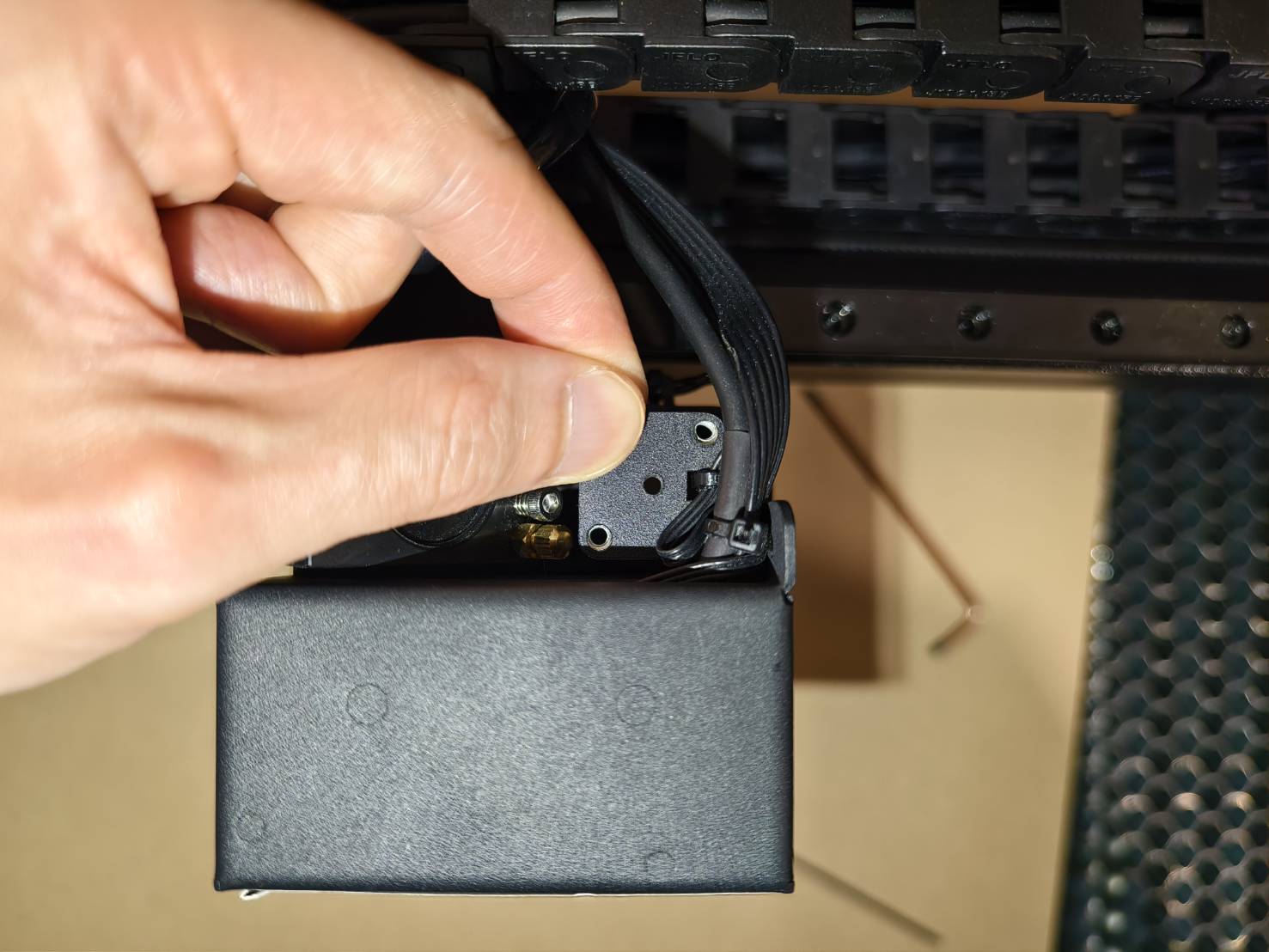

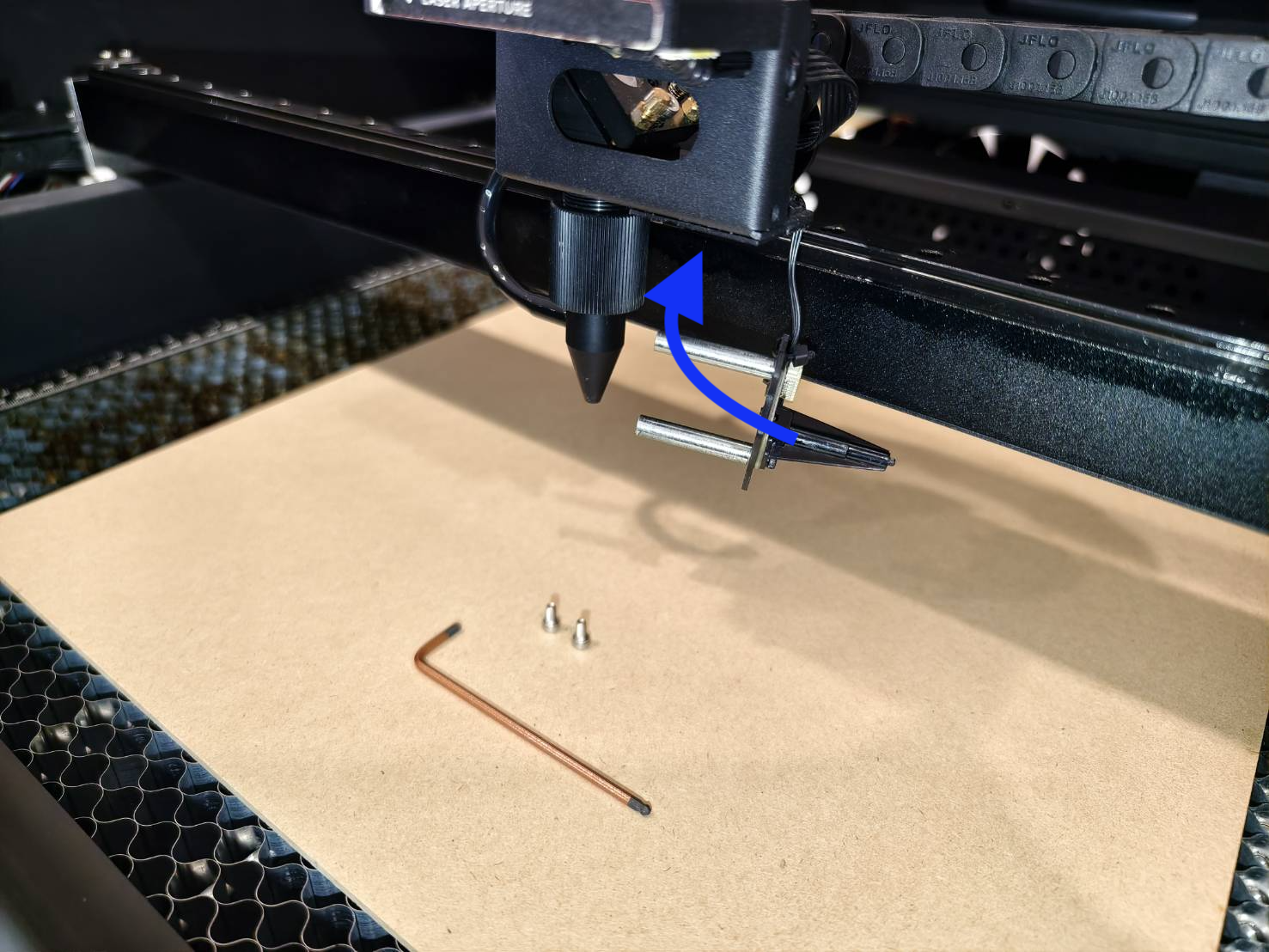

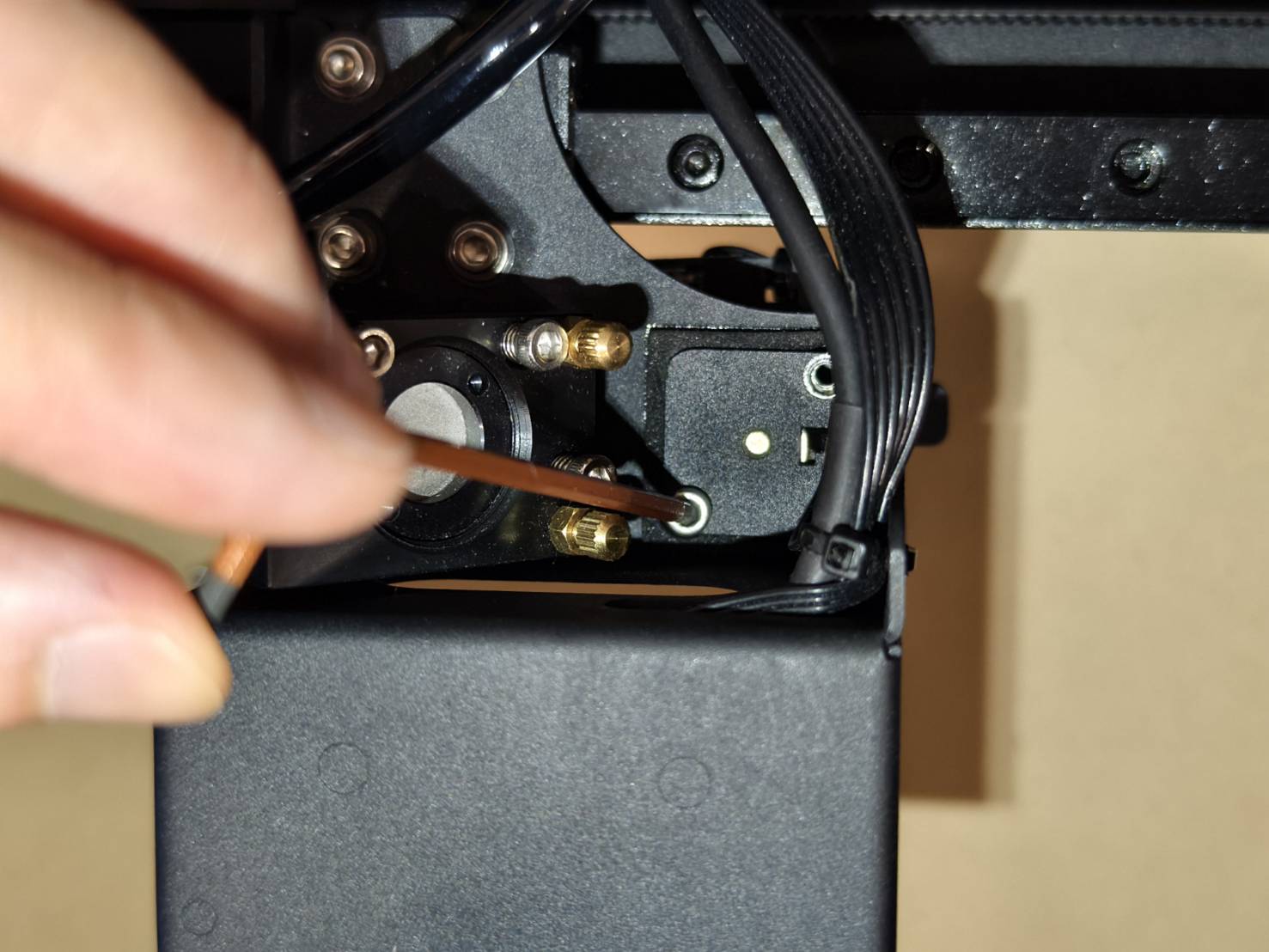

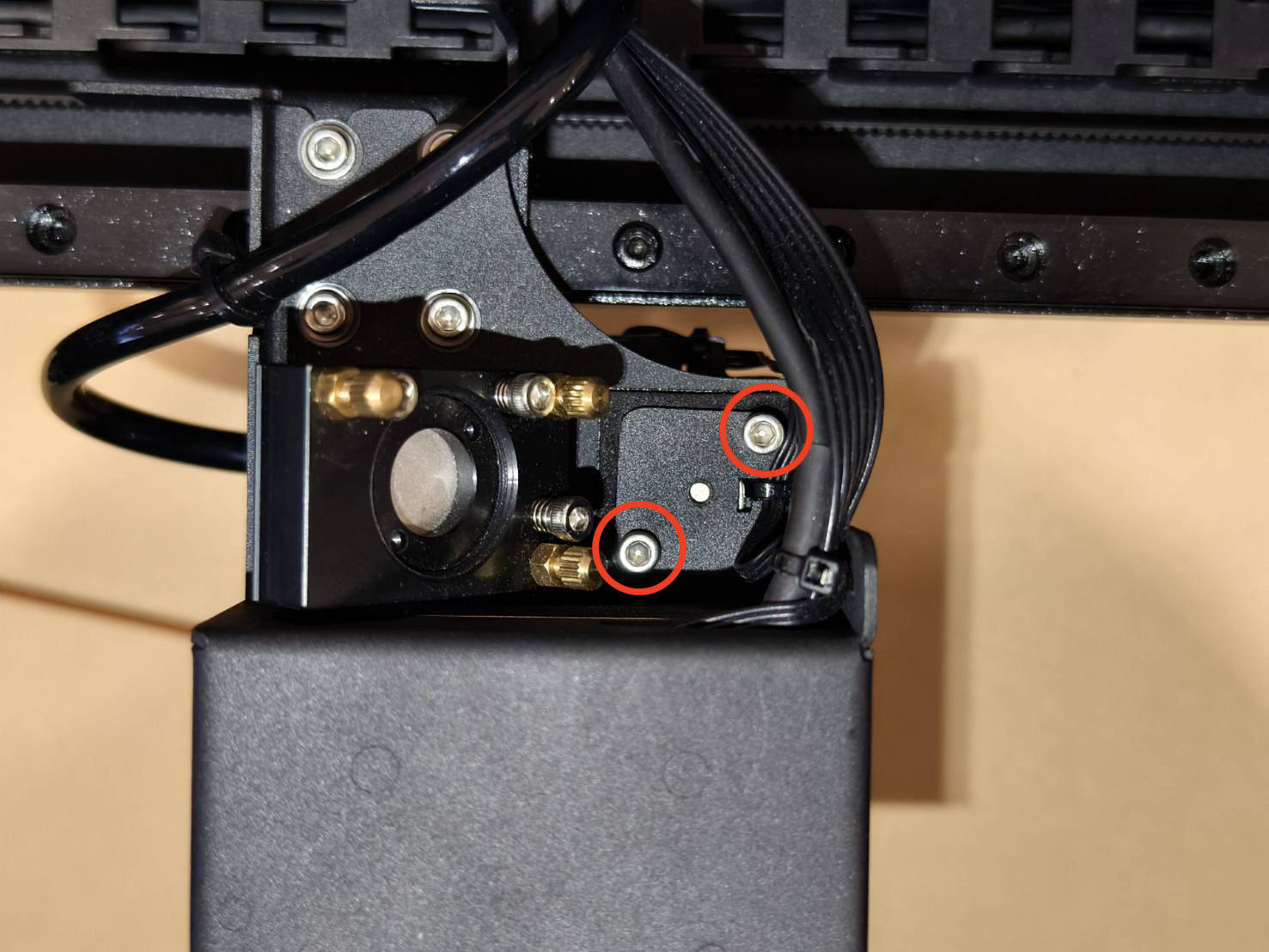

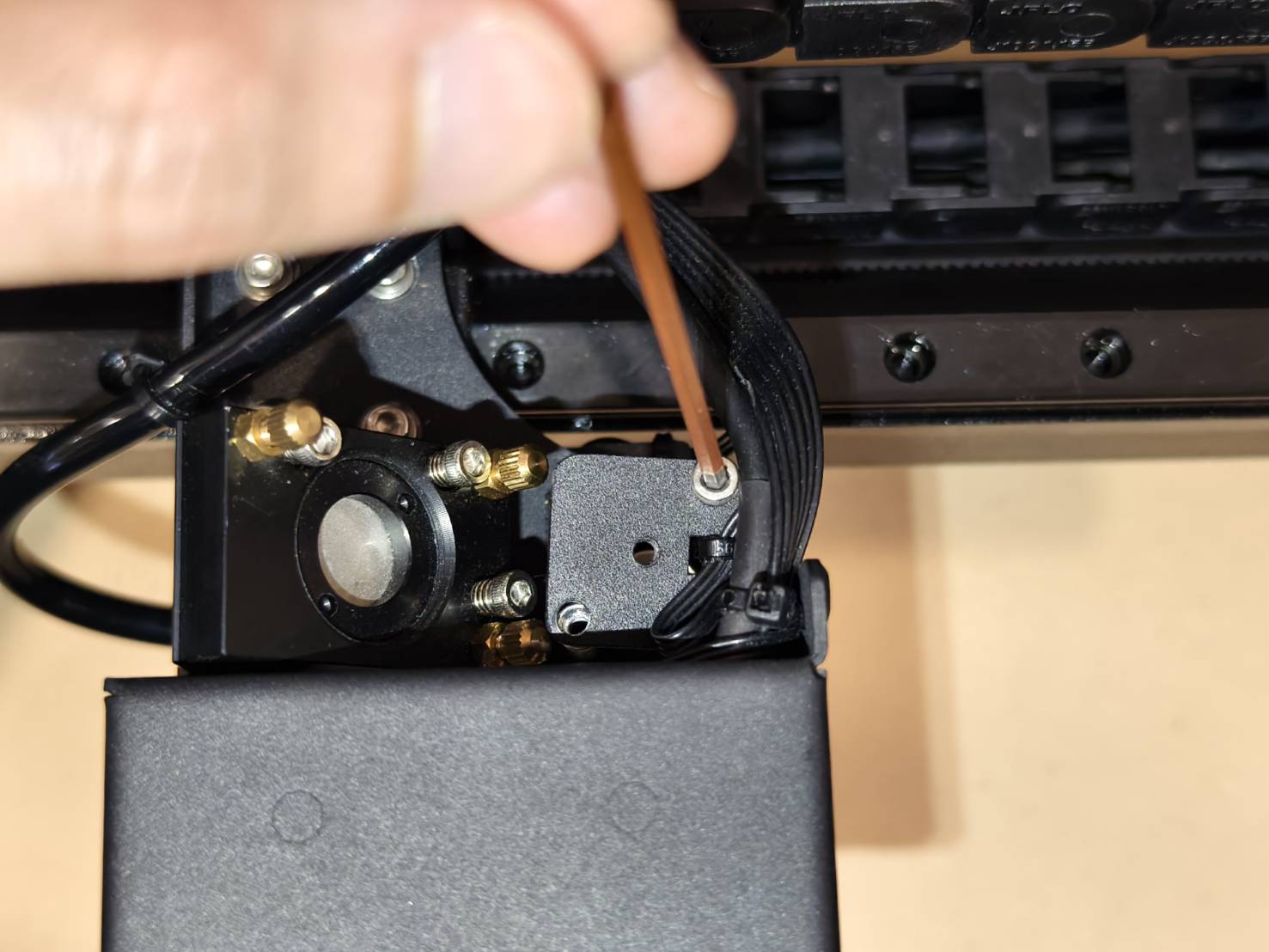

• Ouvrez le capot de la porte pour dévisser ces vis cachées. (Hexagonale 2,5 mm x 2 pièces)




• L'ensemble du capteur de mise au point automatique peut alors être démonté du système.
  Veuillez conserver les vis en lieu sûr pour une utilisation ultérieure.


Étape 3

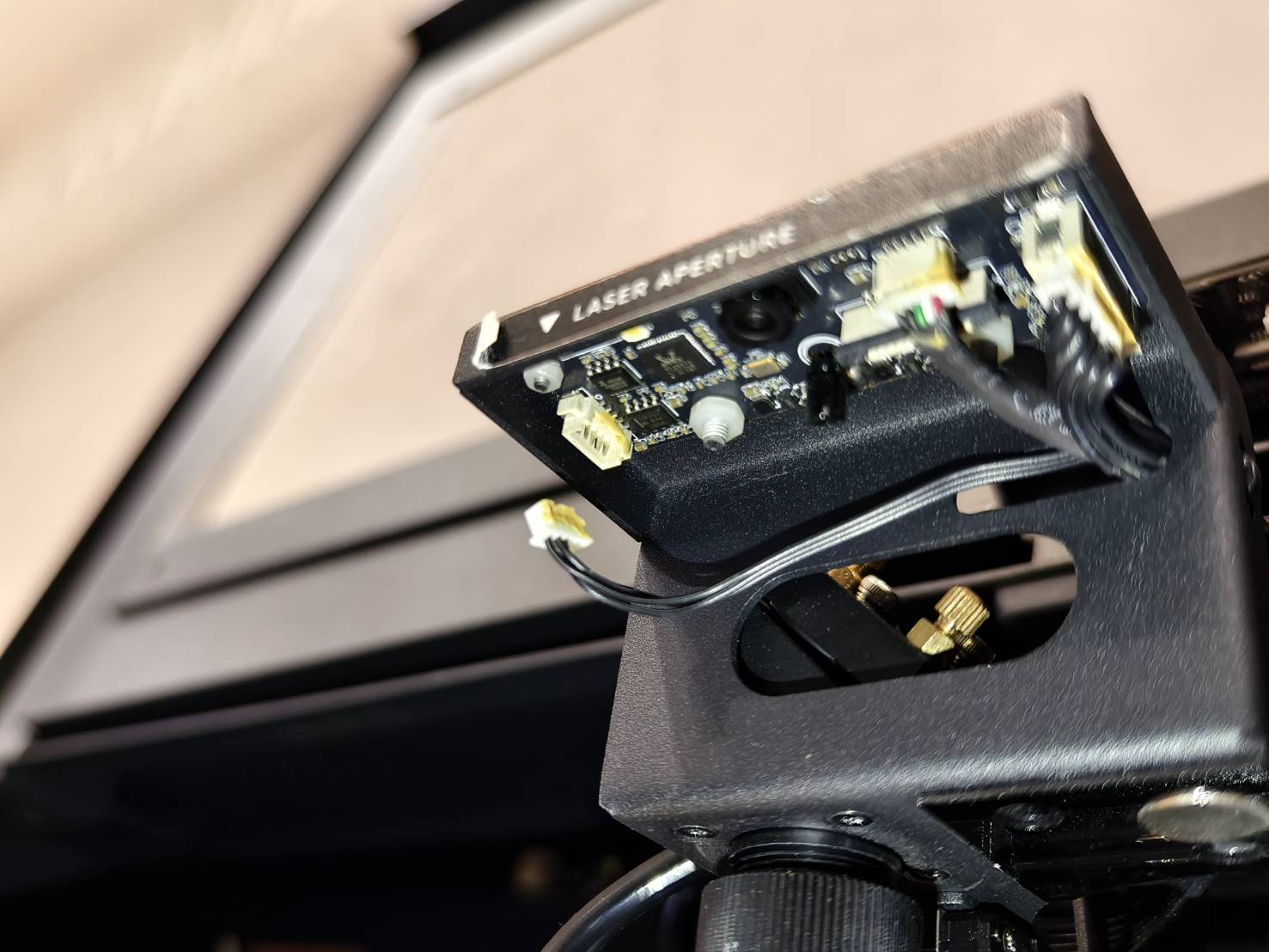

Débranchez les câbles de la carte.

Remarque : Si vous n'avez besoin que de remplacer la sonde de mise au point automatique, passez directement à l' Étape 5.

Étape 4

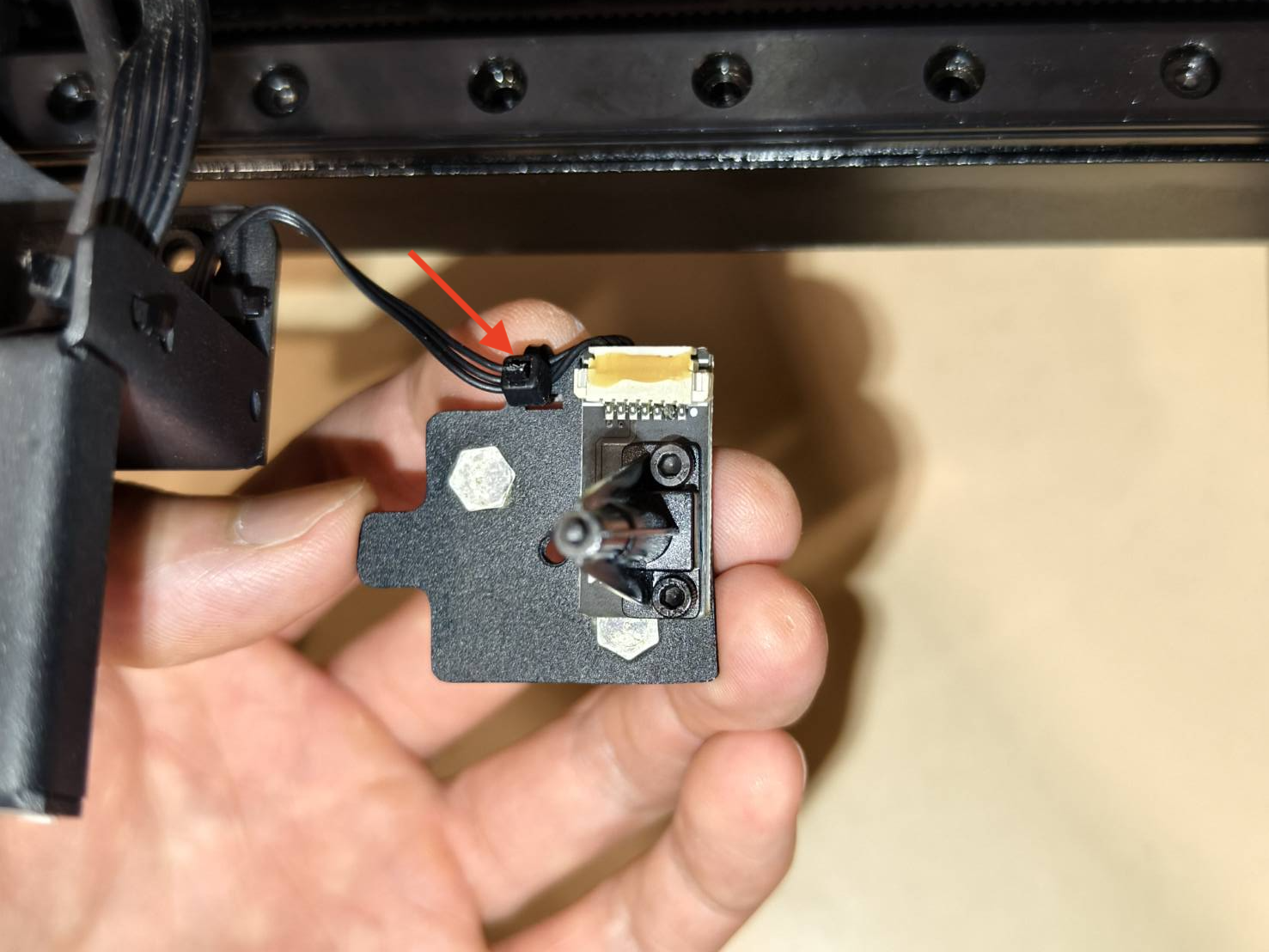

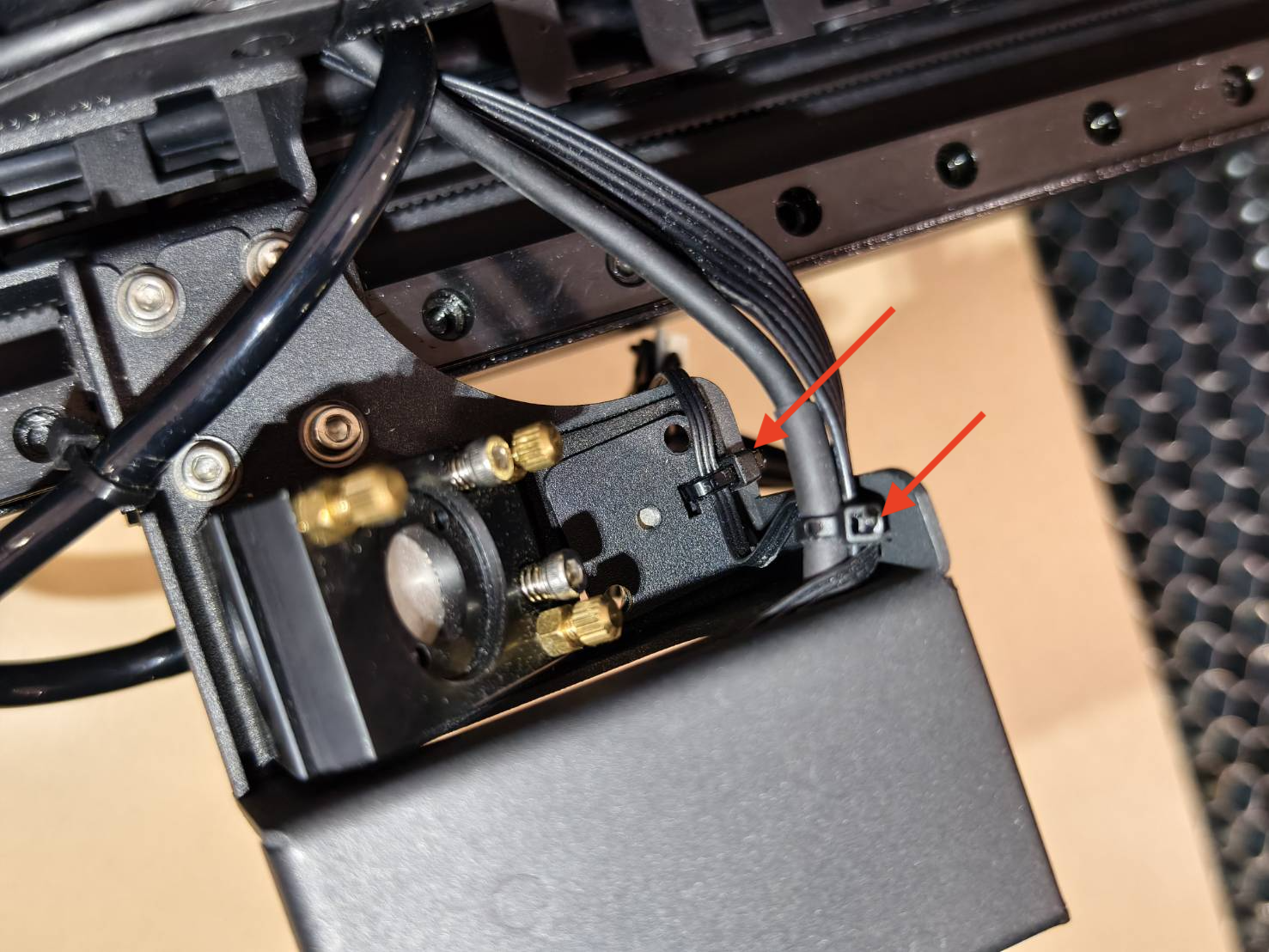

Coupez les serre-câbles s'il y en a.

Étape 5

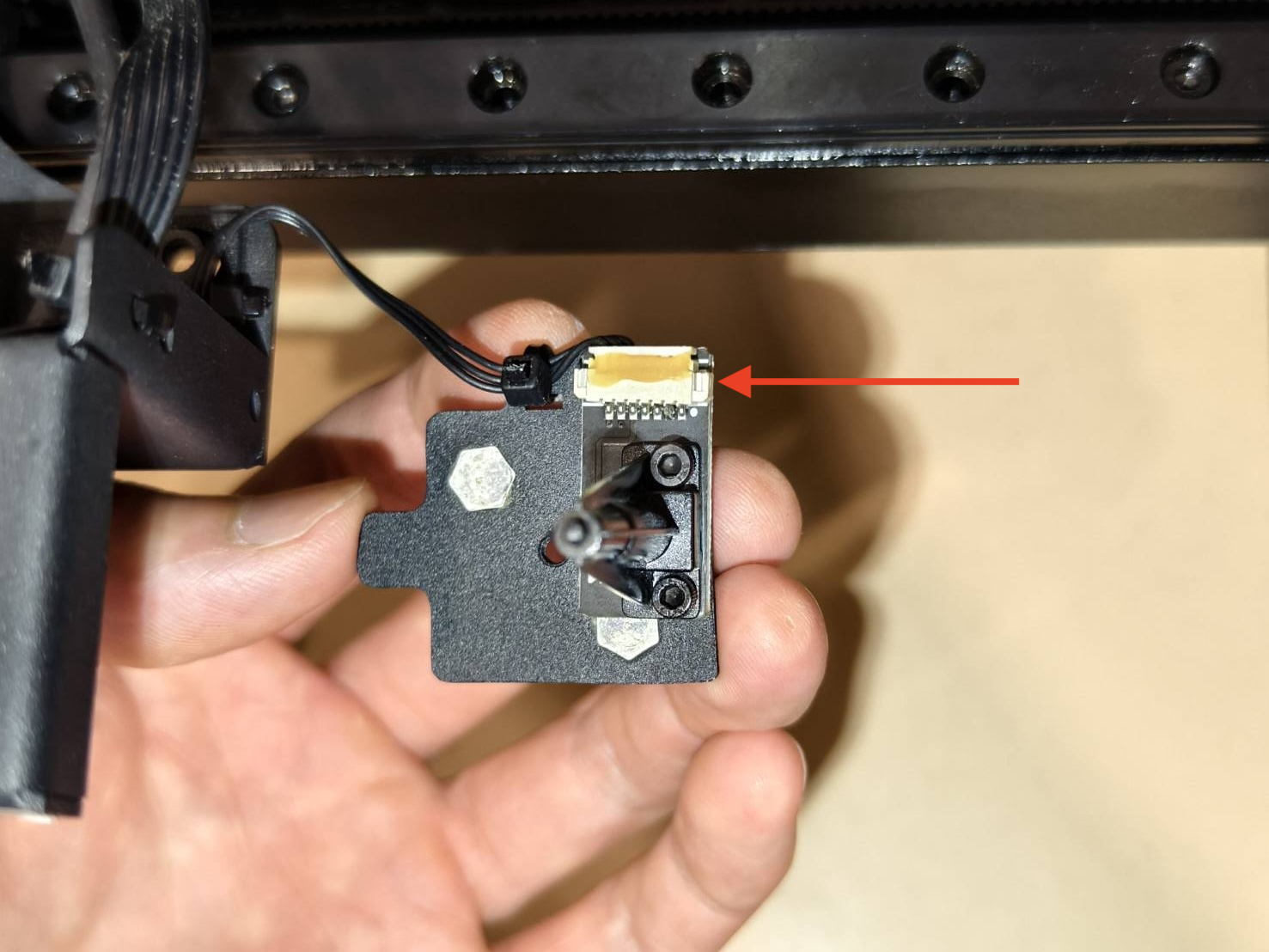

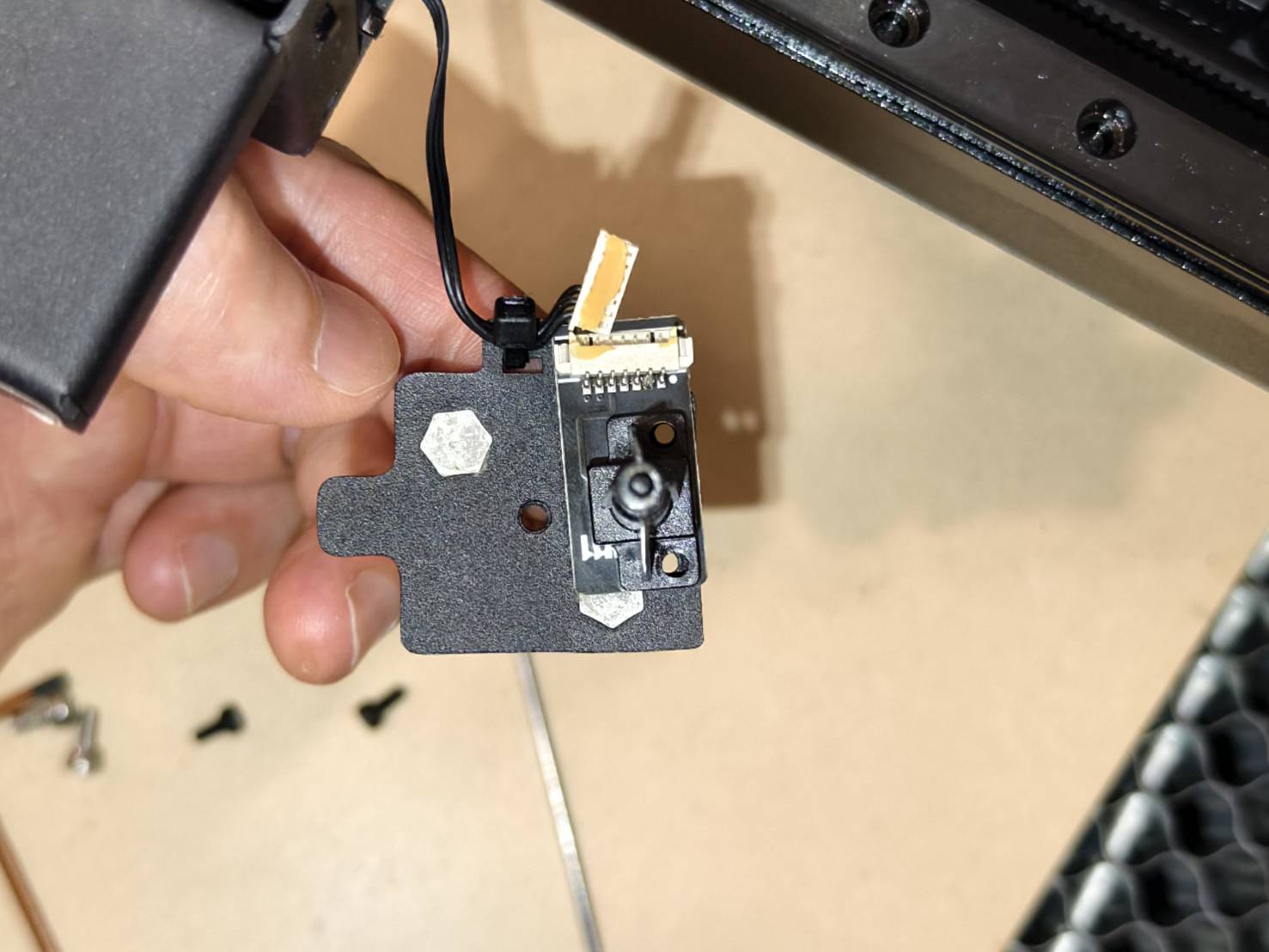

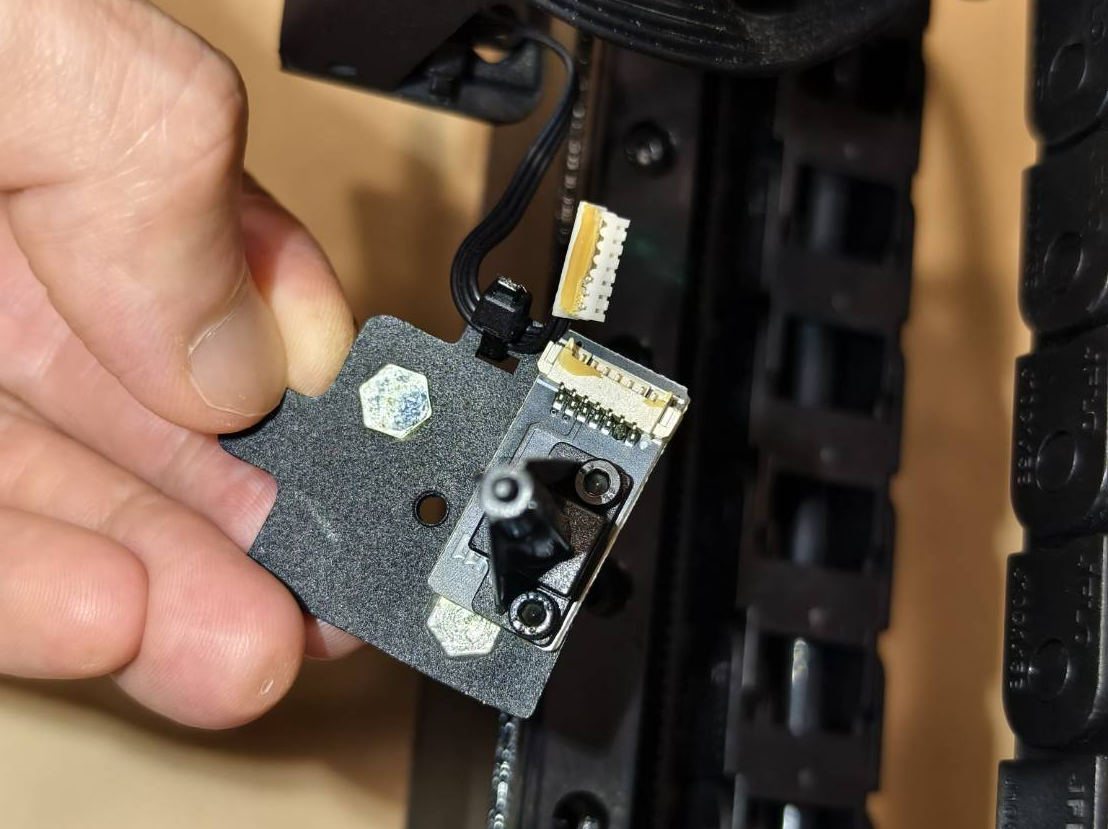

Débranchez le câble de la carte.

Étape 6

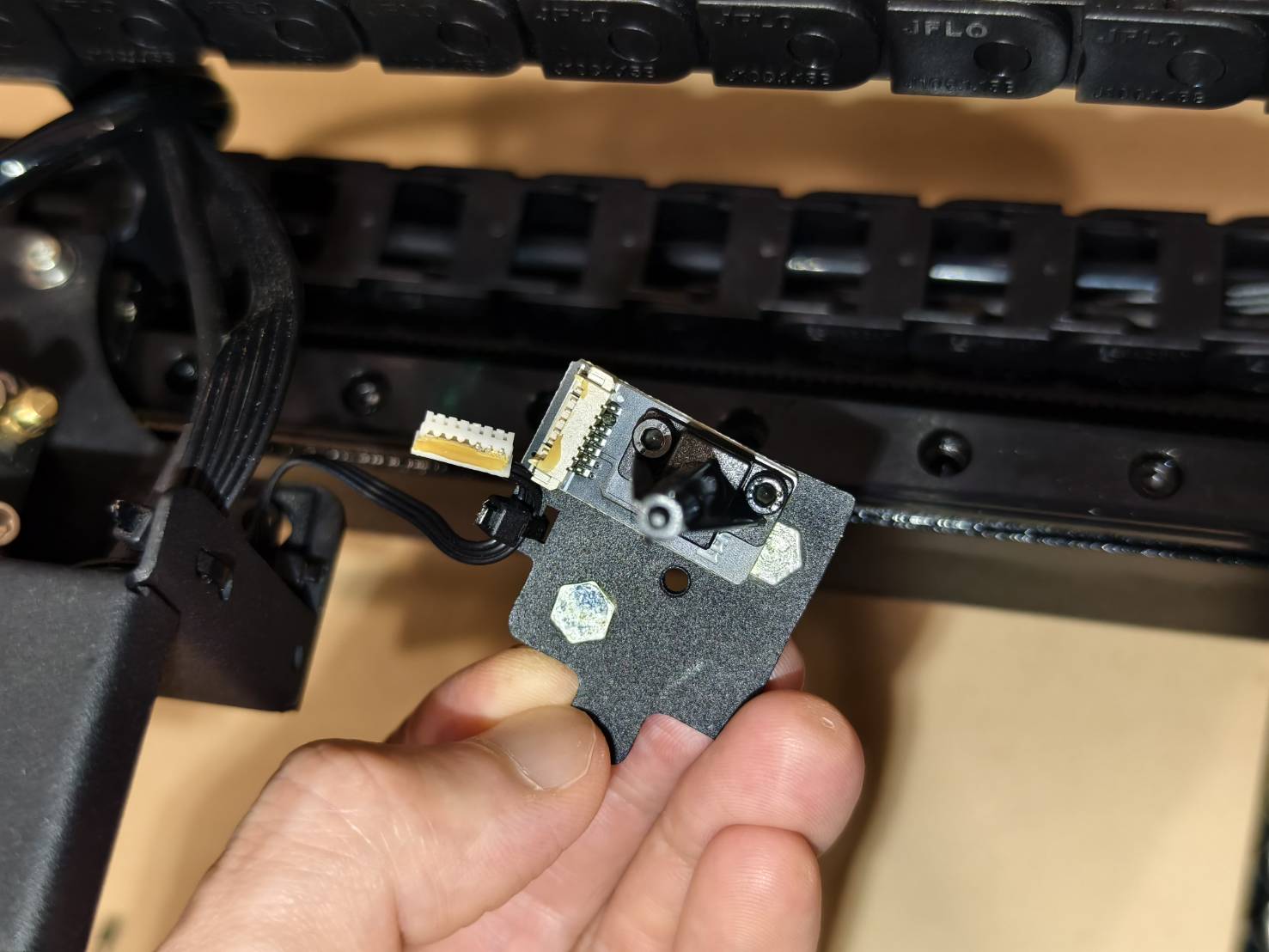

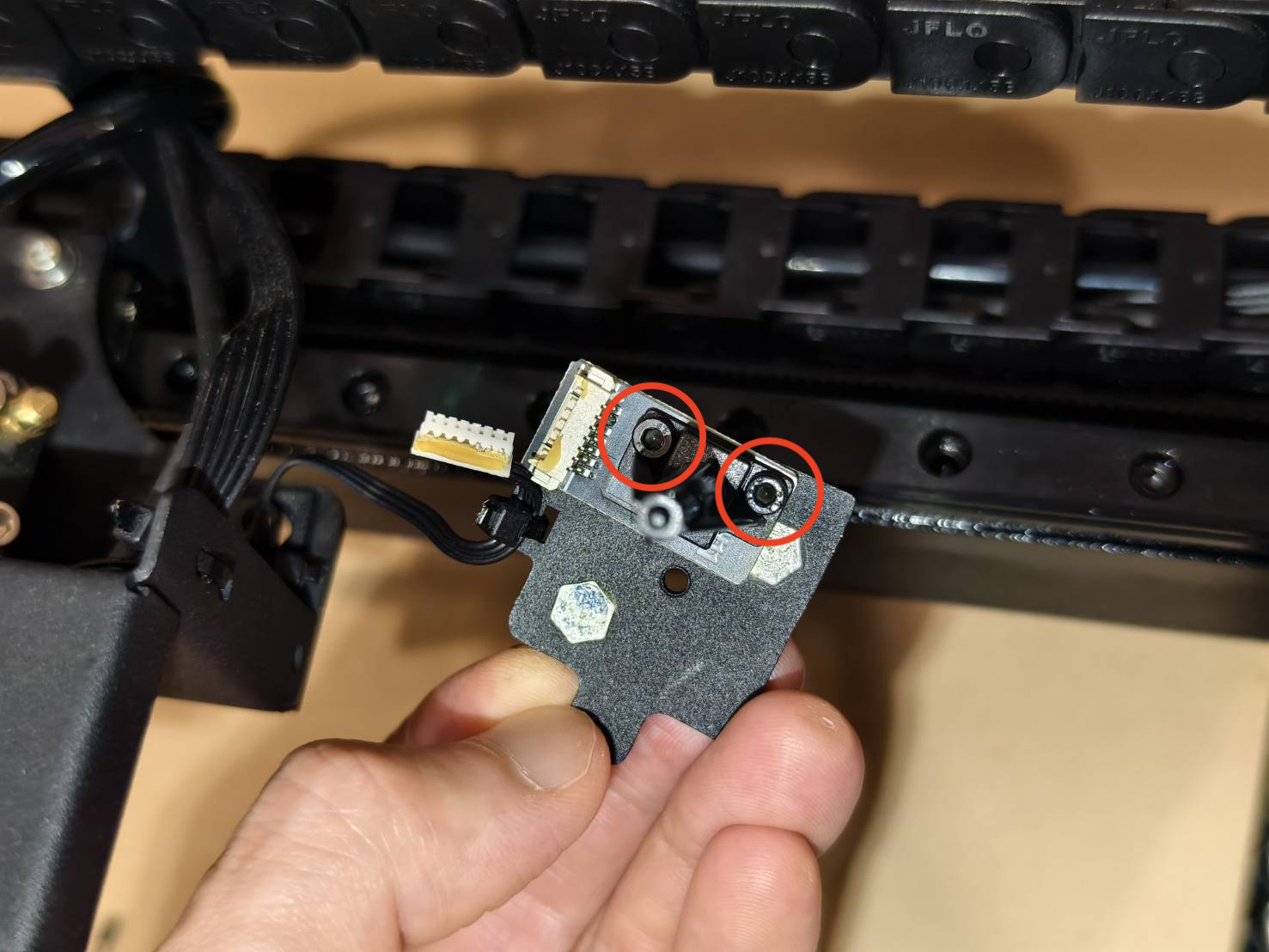

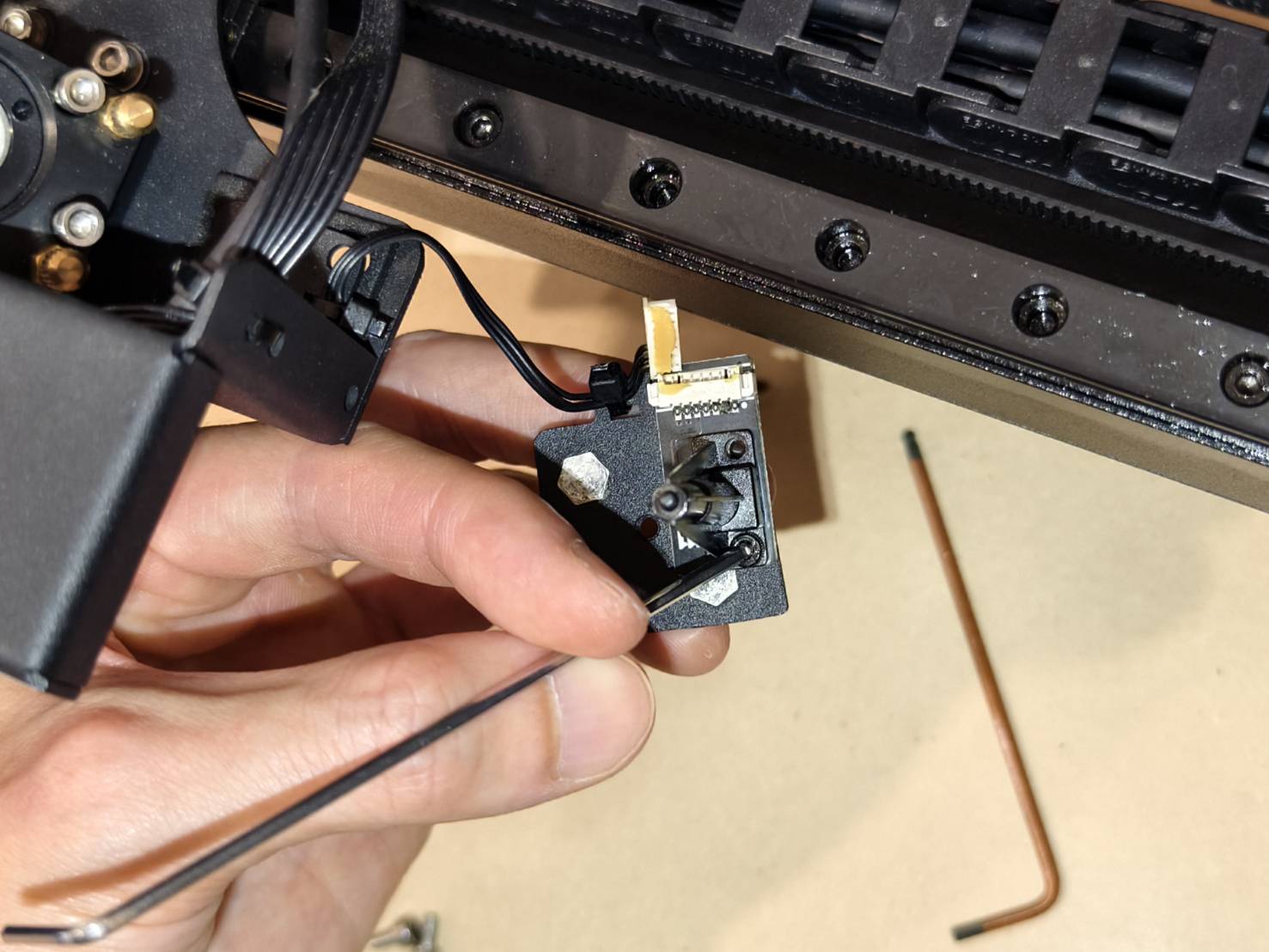

Dévissez les vis pour retirer la carte et la sonde.

Remarque : Si vous n'avez besoin que de remplacer le câble, passez directement à l' Étape 9.

Étape 7

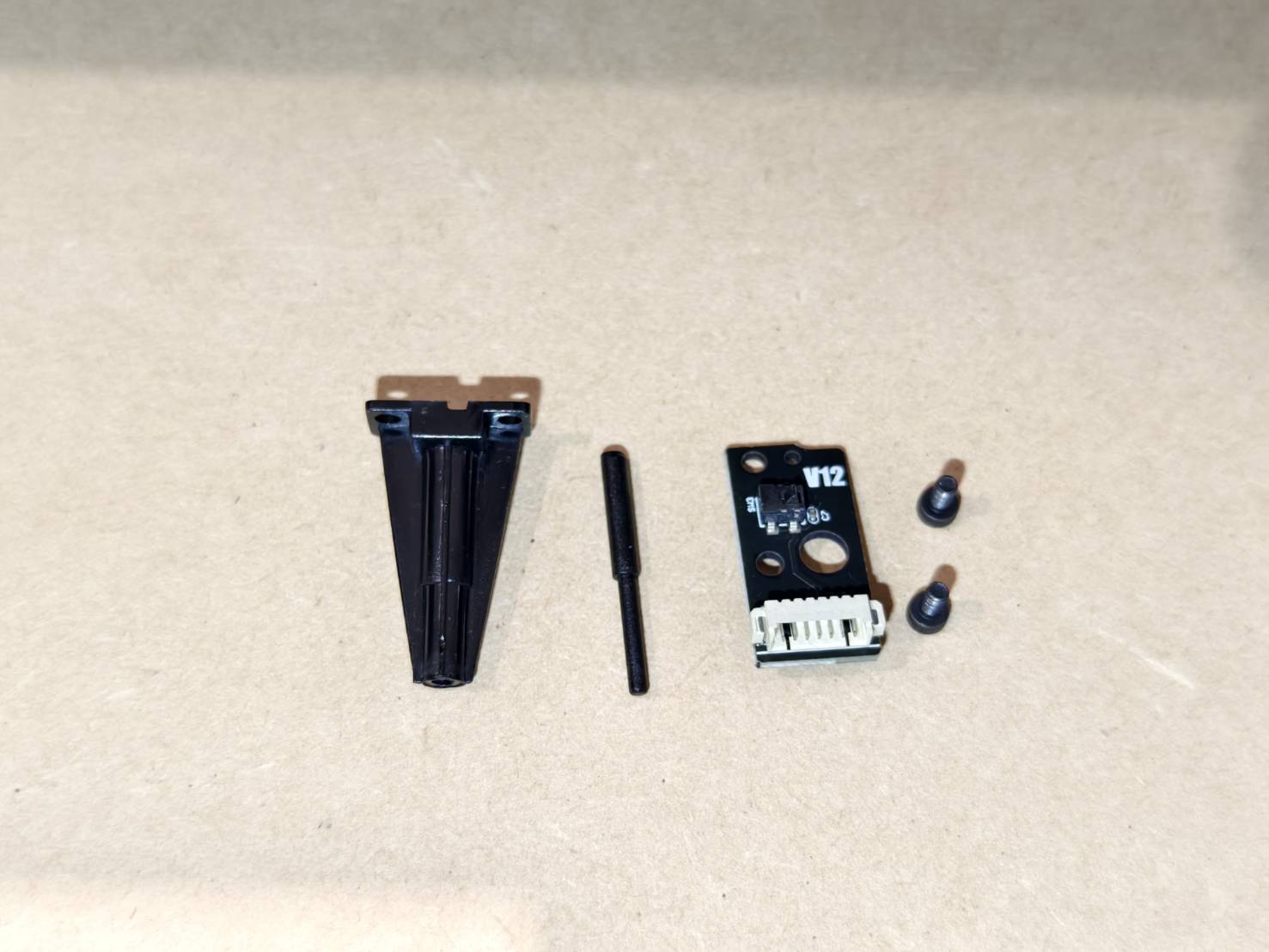

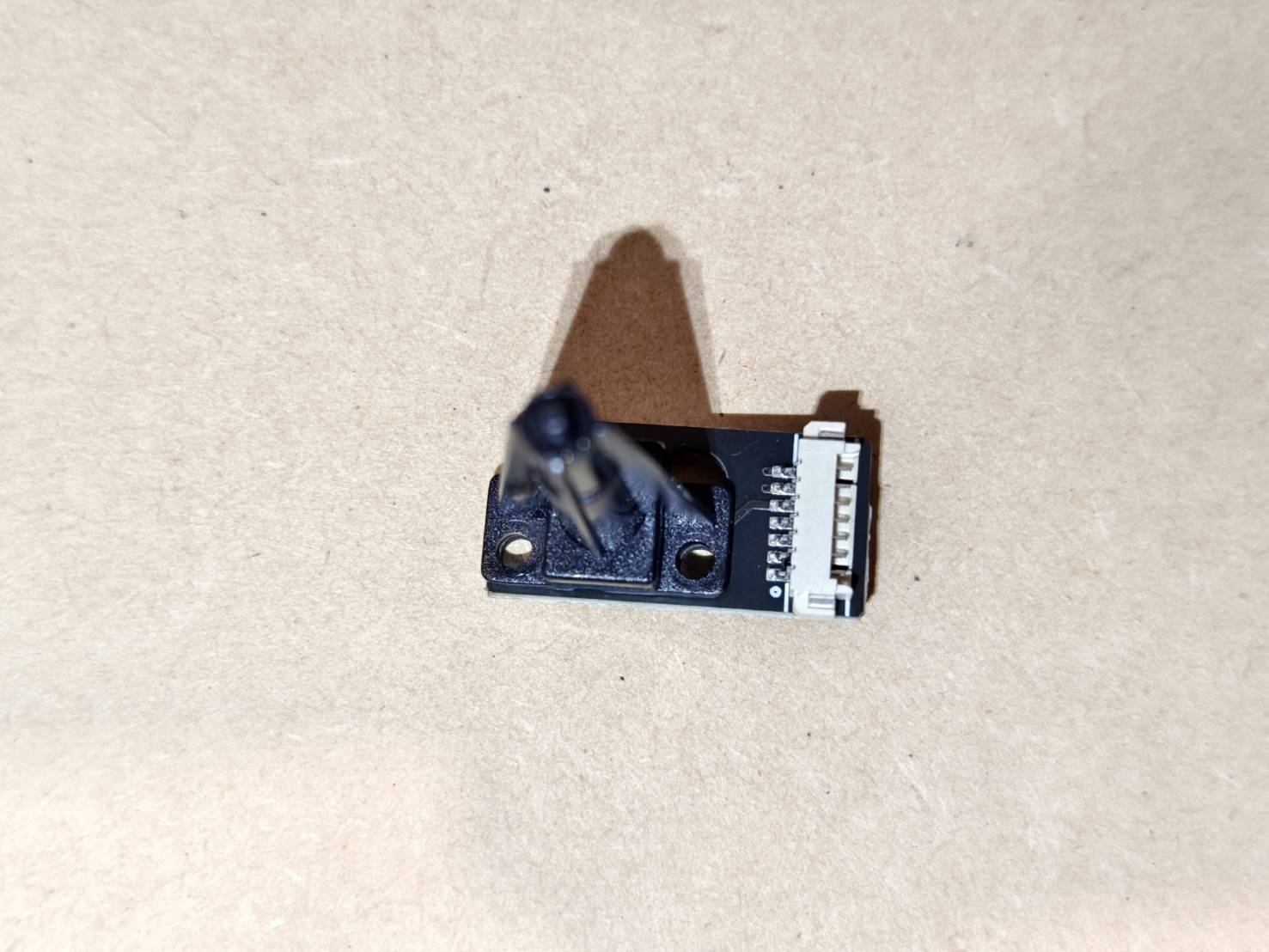

Installez la nouvelle carte et la nouvelle sonde.
Assurez-vous que l'ordre et l'orientation sont corrects, comme illustré sur les photos ci-dessous.

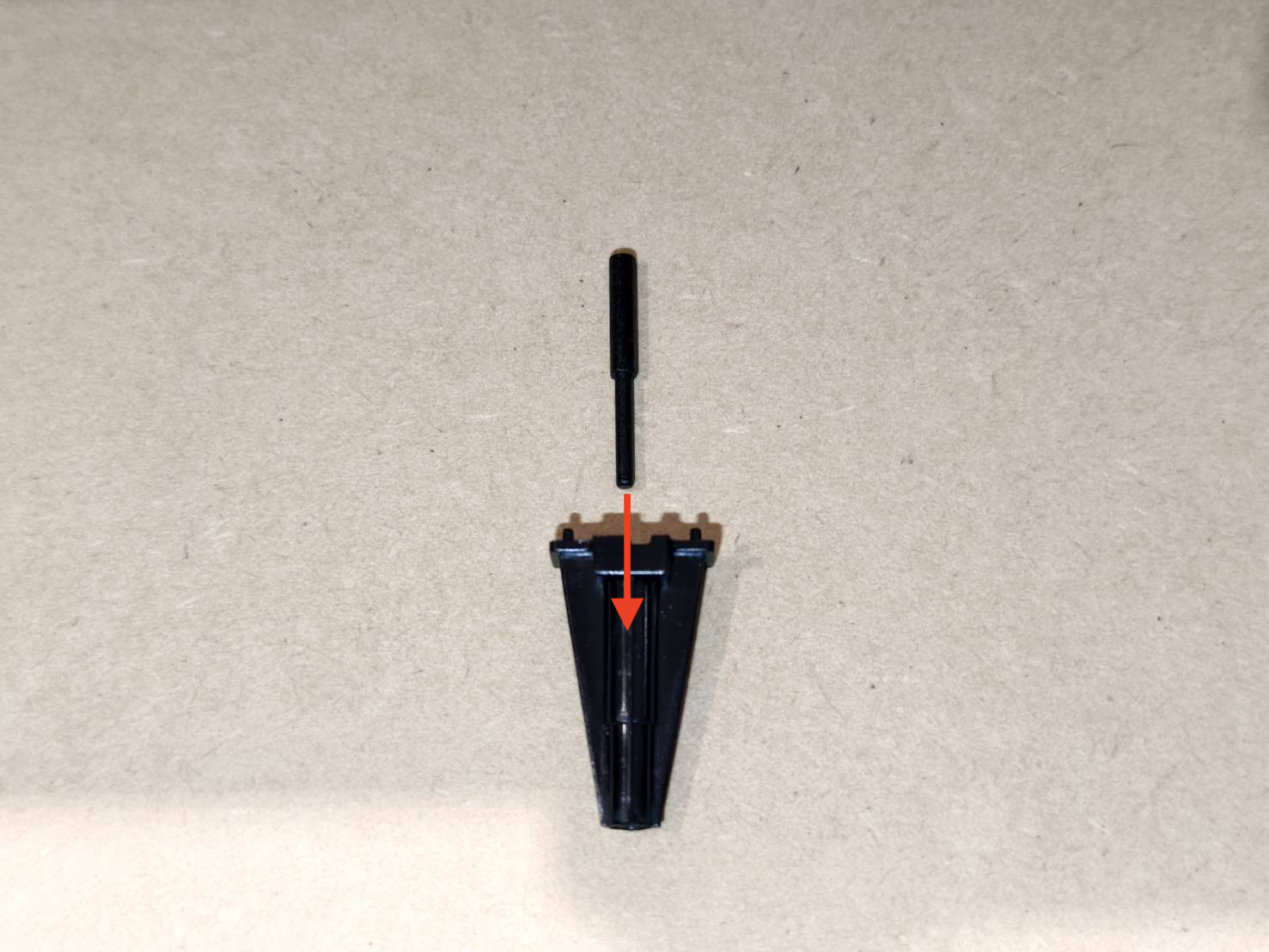

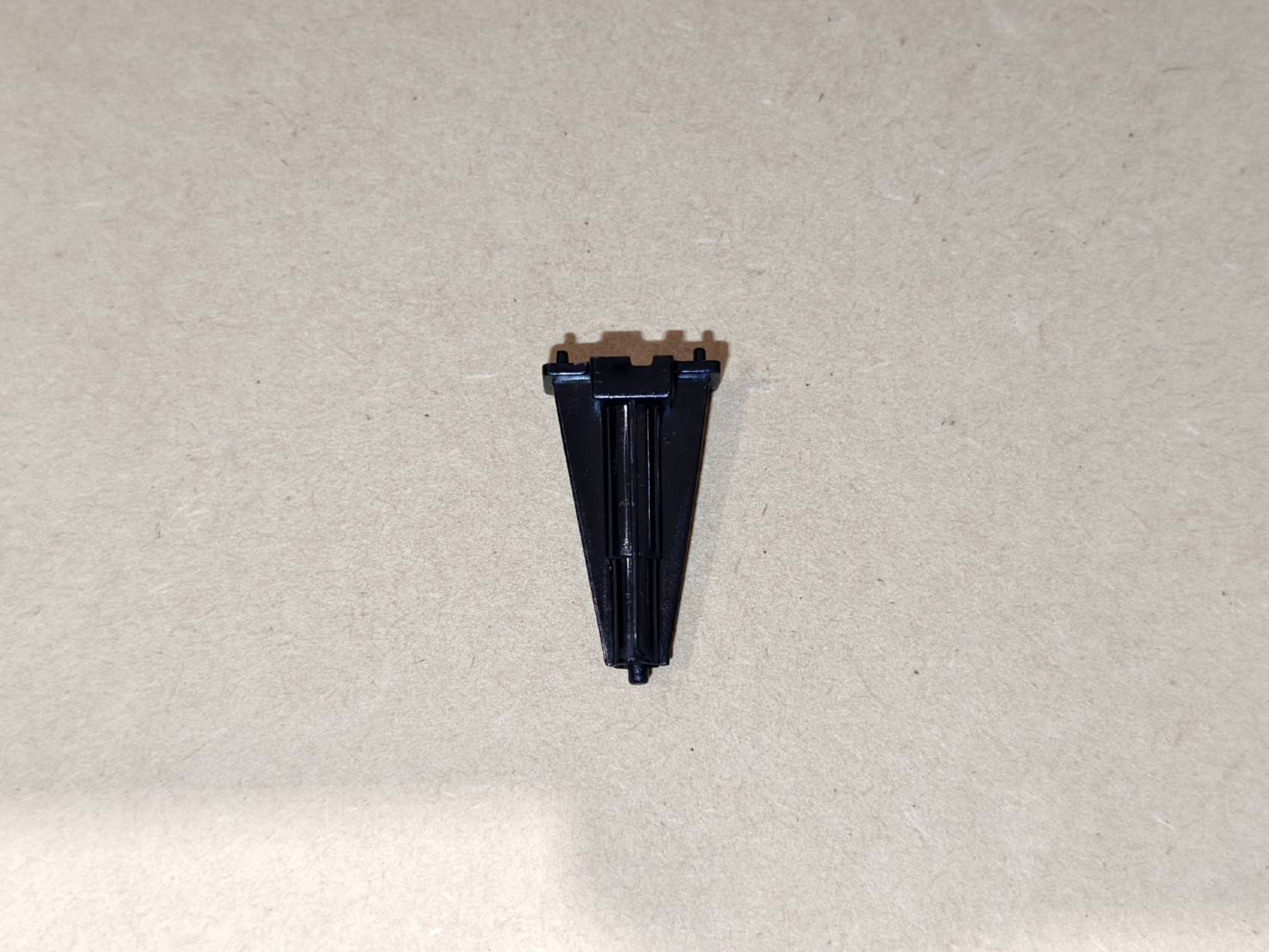

• La tige sera insérée à l'intérieur du couvercle.

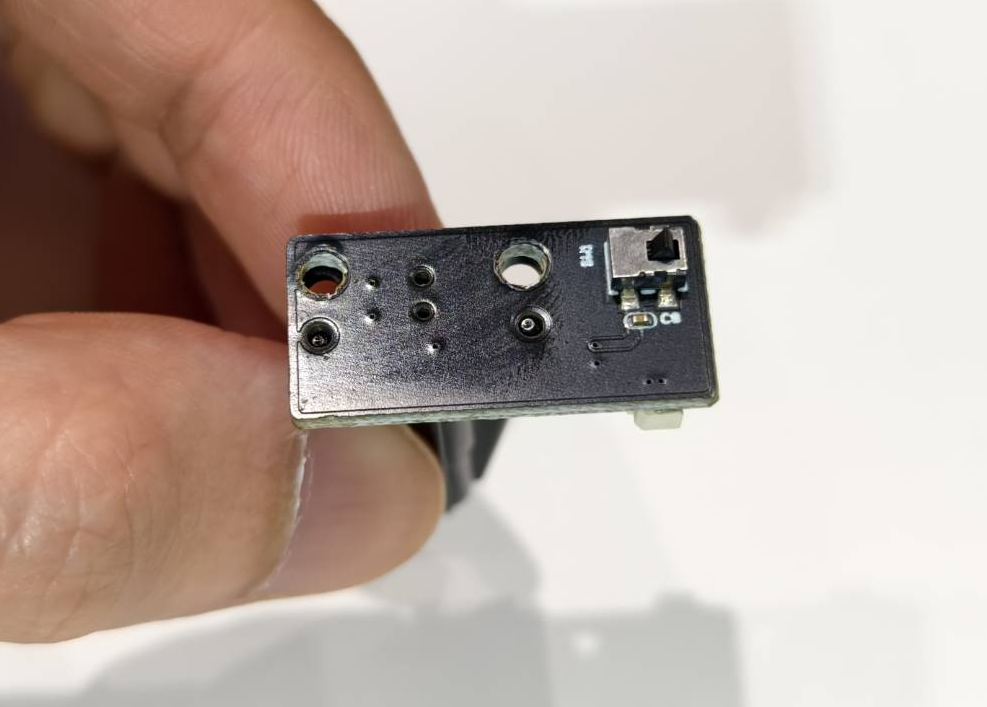

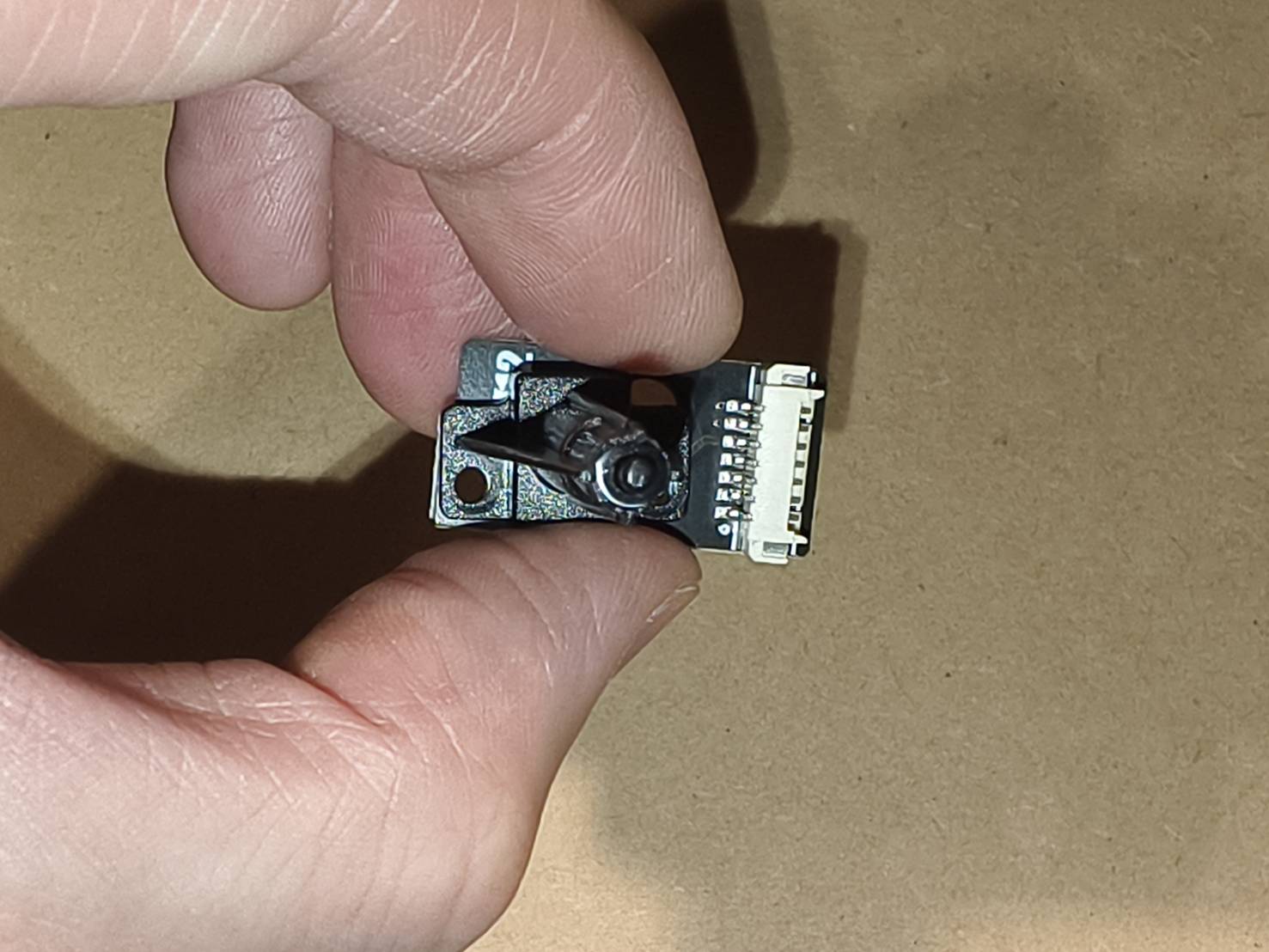

• La sonde et le couvercle seront placés sur la carte de cette manière.





• Fixez l'ensemble sur la plaque.



Étape 8

Vérifiez que la sonde a été installée correctement.
Appuyez sur la sonde avec votre doigt. La sonde doit pouvoir remonter d'elle-même, comme dans la vidéo.
(Si votre sonde ne remonte pas, veuillez recommencer Étape 7.)

Étape 9

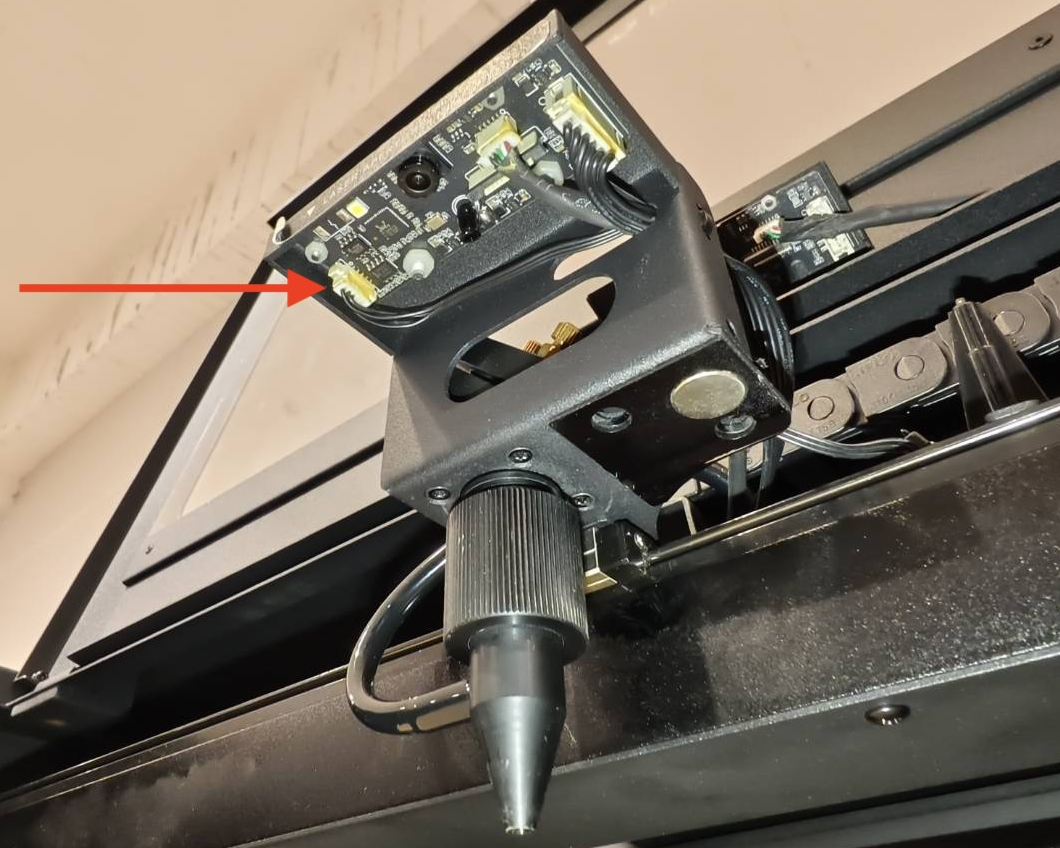

Rebranchez le câble ou connectez le nouveau câble.

Étape 10

Assurez-vous que le câble sur la carte est bien connecté.

Étape 11

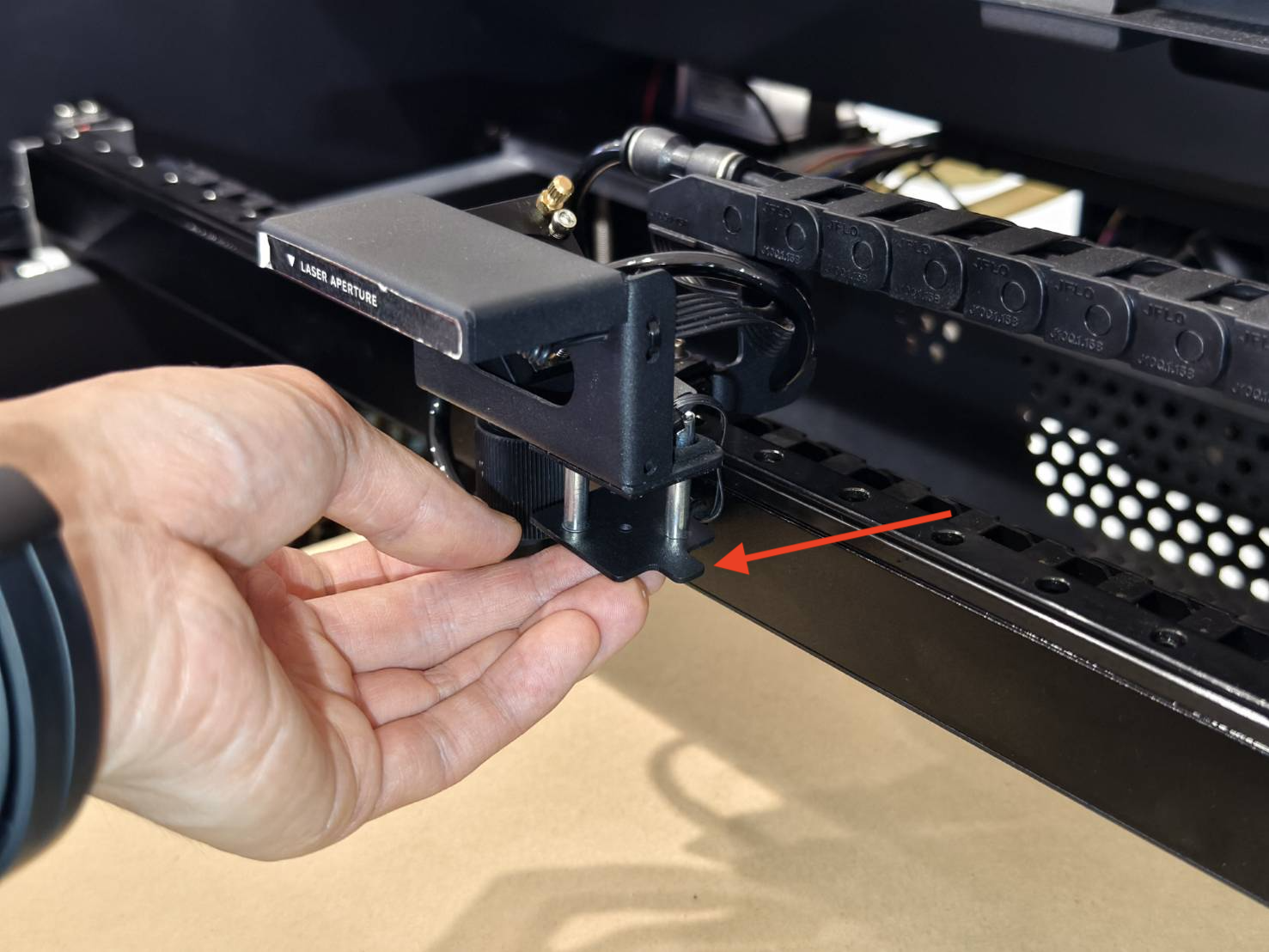

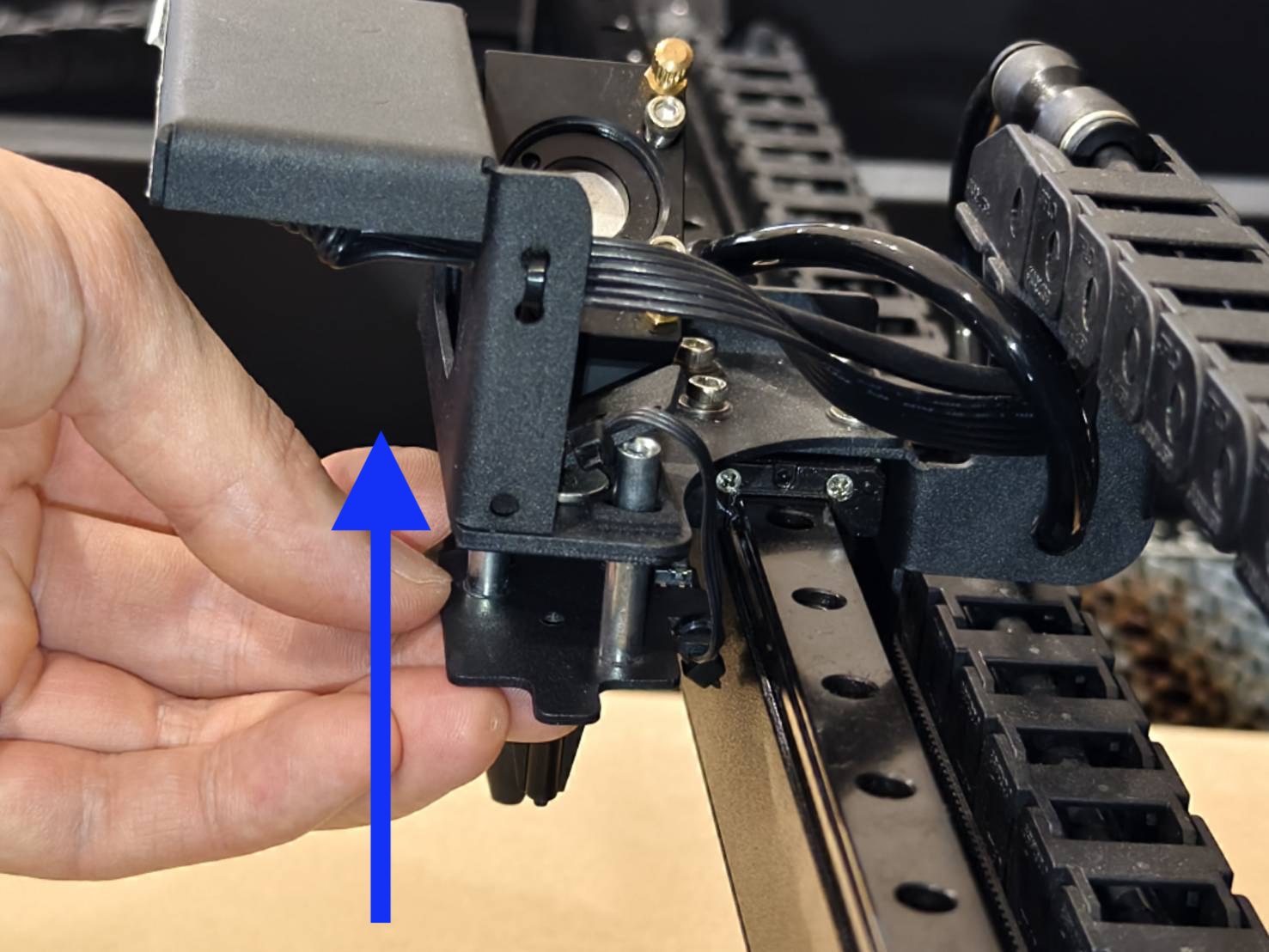

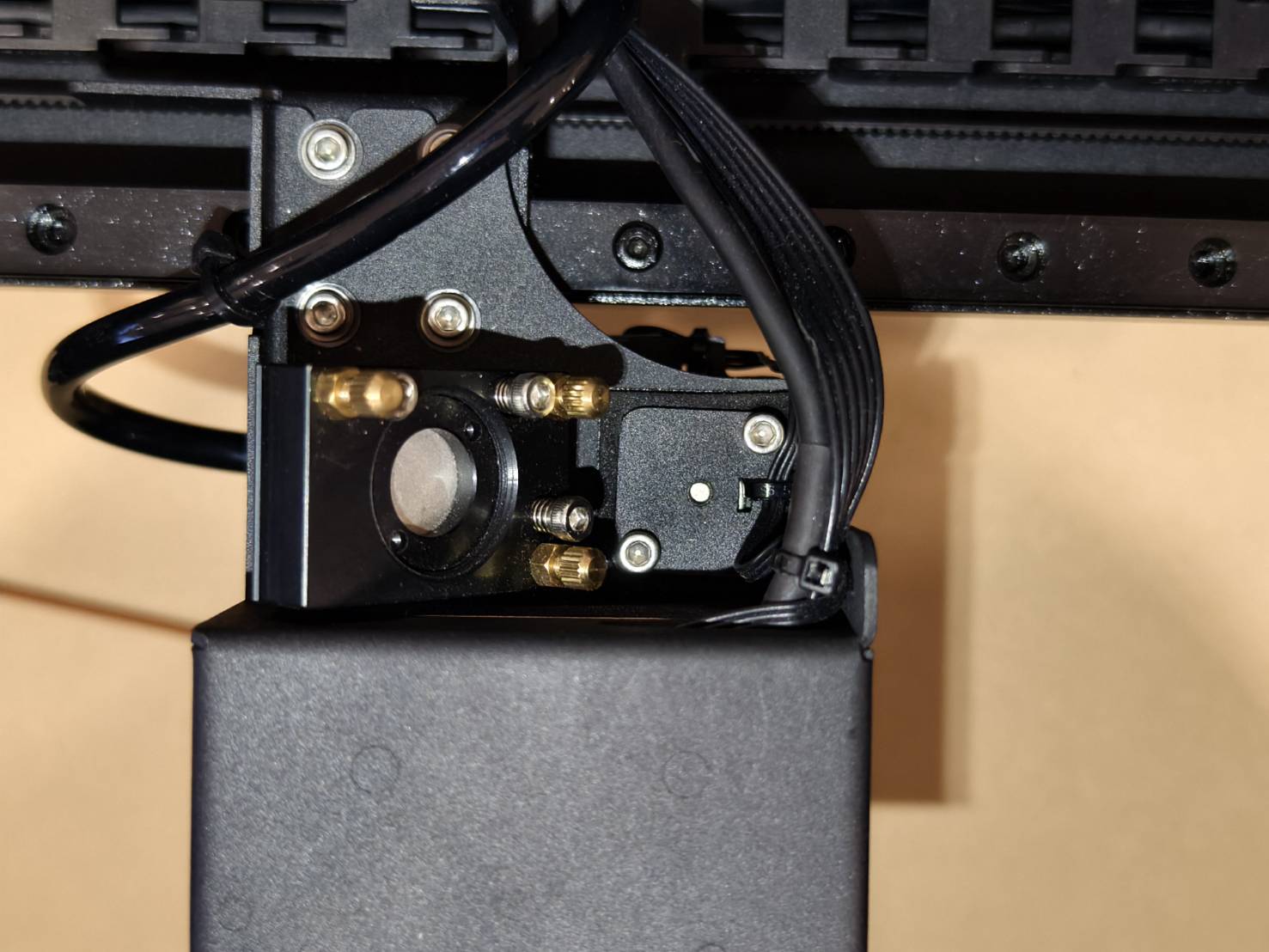

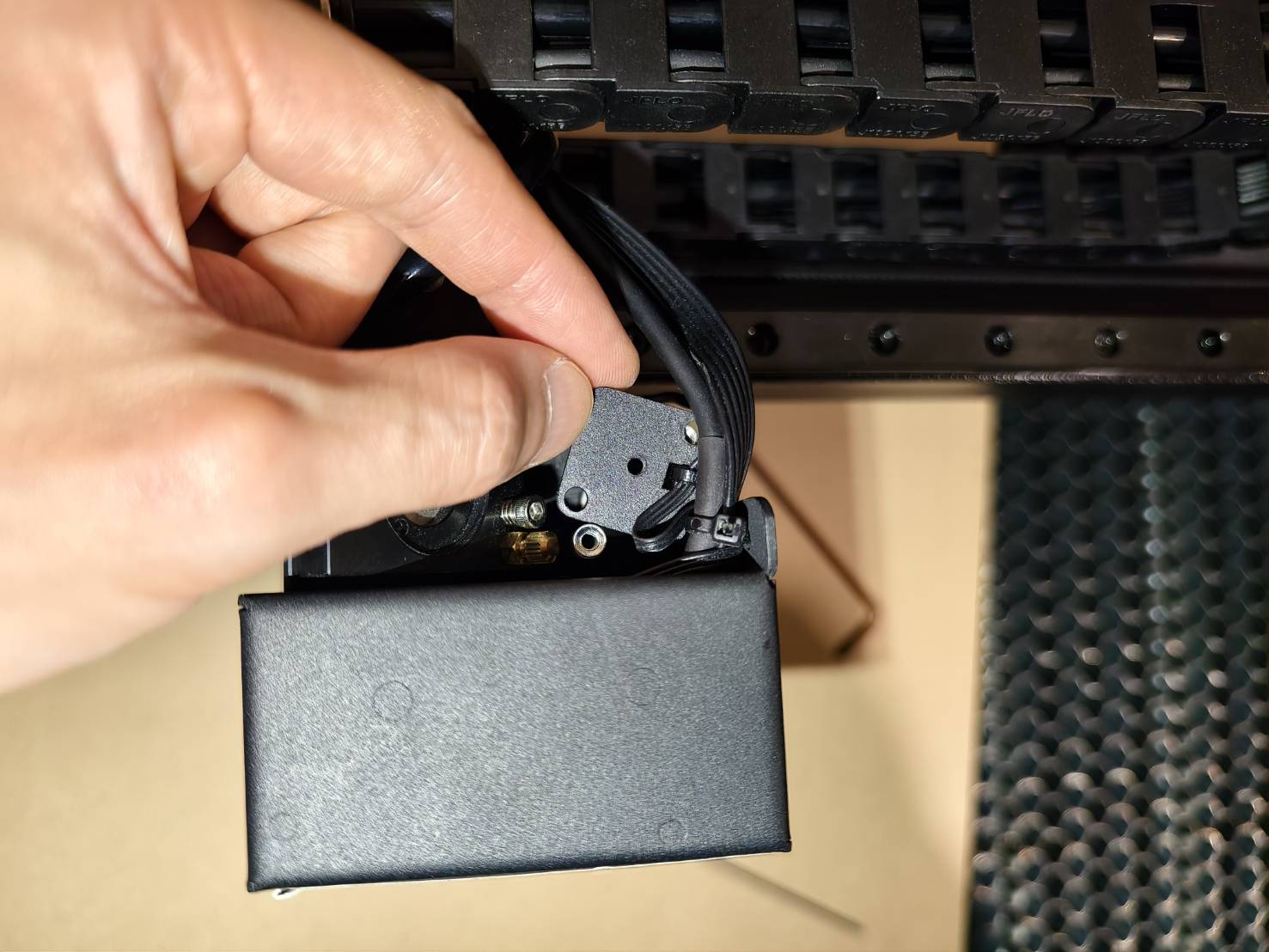

Insérez les deux tiges de l'ensemble du capteur de mise au point automatique dans les ouvertures situées sous l'ensemble de la tête laser. (Assurez-vous que la poignée est du côté droit.)

Étape 12

Fix the auto-focus sensor assembly with its top plate.
