#901 Porte ouverte/Problème de porte/Le couvercle de la porte ne peut pas être fermé

Étape 0 - Utilisez la liste de contrôle en suivant les étapes :

Cette liste de contrôle sera utilisée pour enregistrer toutes les actions que vous avez effectuées dans cet article.
Après avoir rempli la liste de contrôle, veuillez l'imprimer pour l'enregistrer au format PDF et l'envoyer à votre revendeur ou au support FLUX si nécessaire. Ces informations nous seront utiles pour dépanner et cerner le problème.
Veuillez vous référer au lien : 5-3 #901 Liste de contrôle Porte ouverte (HEXA)

Étape 1 - Réglez l'impulsion sur x0.01 :

Pour des raisons de sécurité, veuillez régler le taux de puissance sur x0.01 pour vous assurer qu'il n'y a pas d'impulsions pendant vos tests.

Étape 2 - Vérifiez les aimants de la porte :

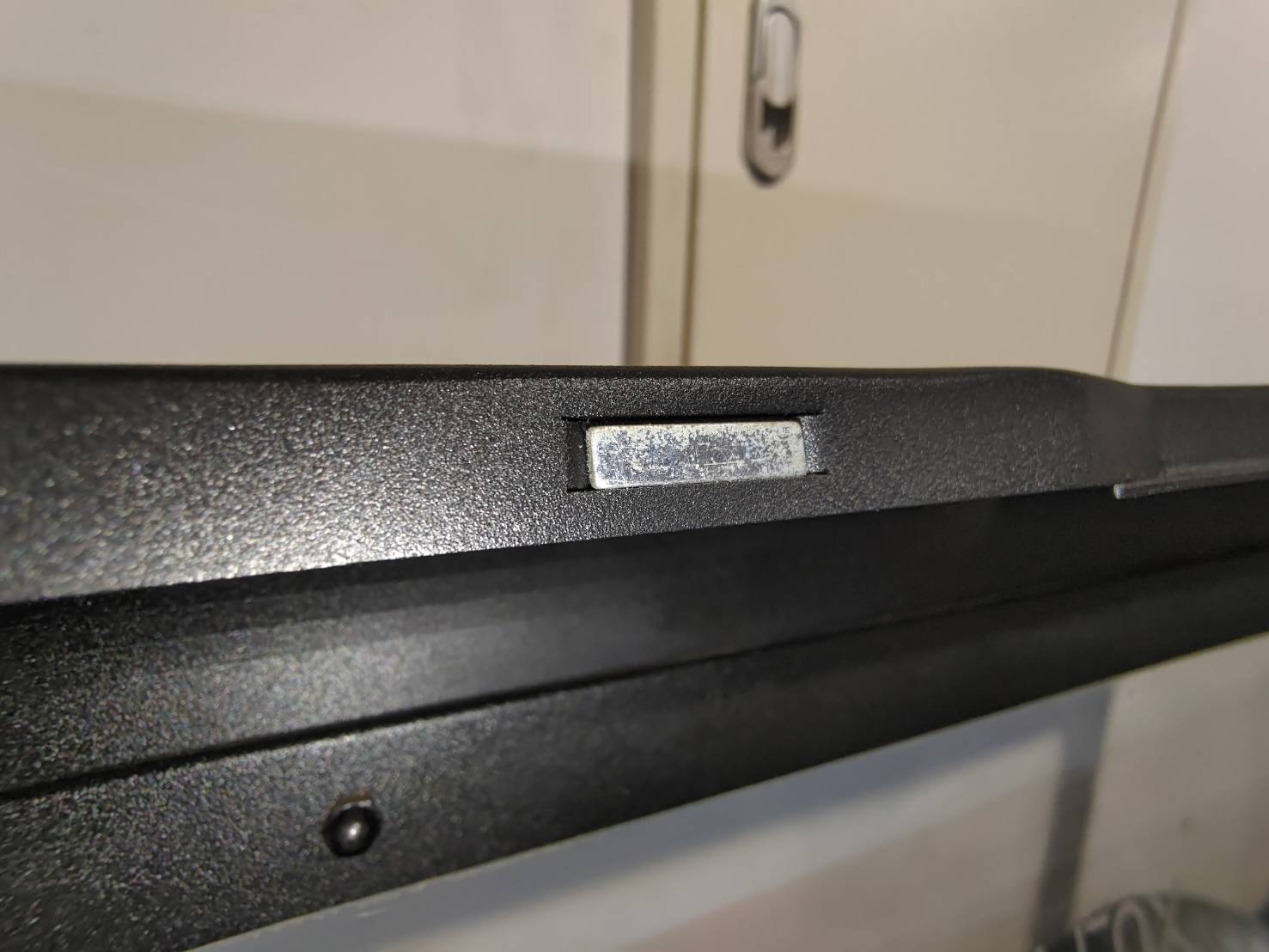

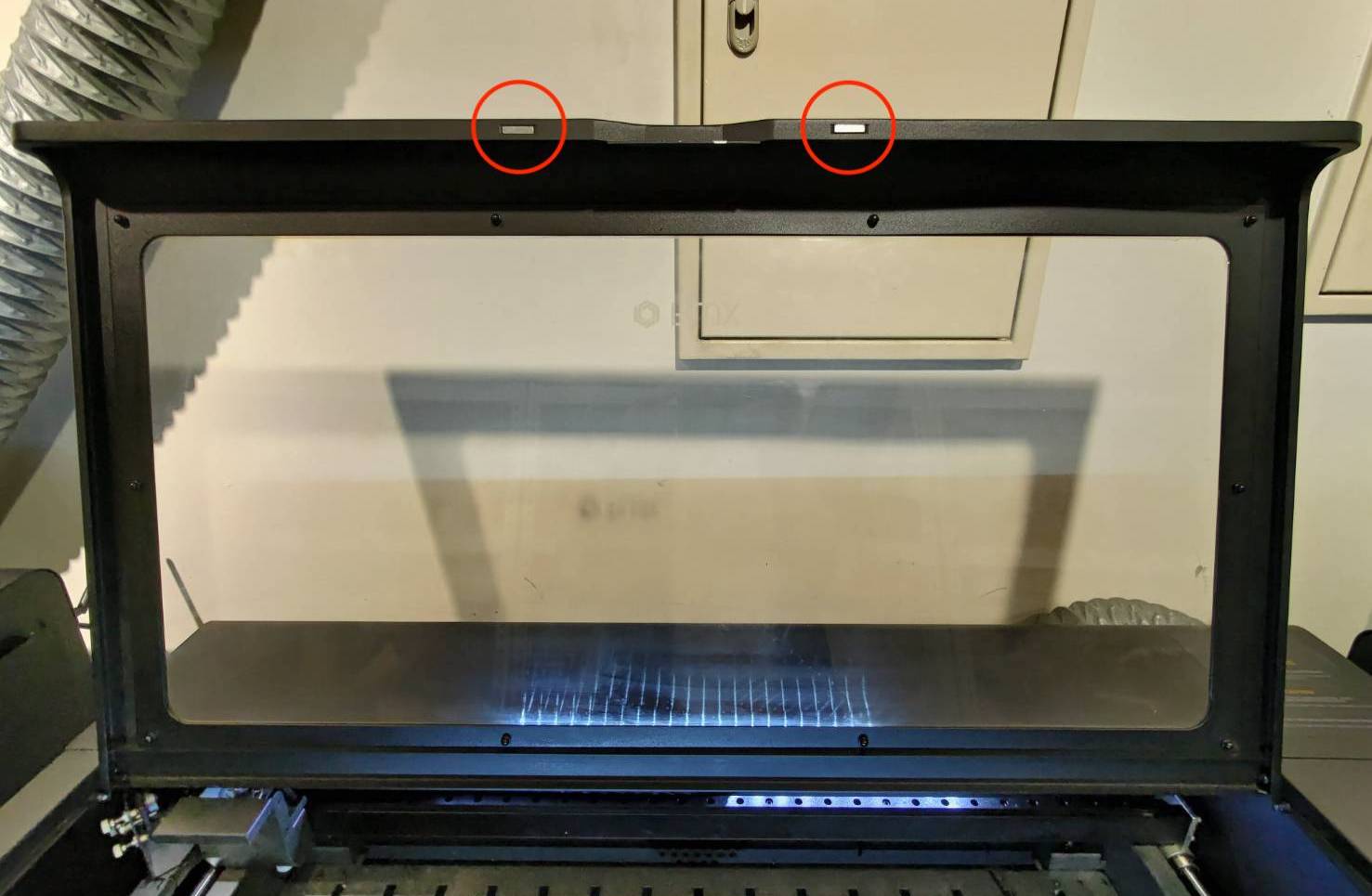

Il y aura deux aimants sur la porte. Veuillez ouvrir la porte pour les vérifier.

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 3 - Vérifiez le capteur de porte :

Cette étape vous guidera sur la façon de tester si le capteur de porte fonctionne normalement avec deux des entretoises coniques fournies avec la machine.

• Le capteur de porte est intégré dans les lumières LED du châssis. Veuillez regarder la vidéo ci-dessous pour le trouver.



• Le capteur de porte aura deux voyants LED rouges et ils seront toujours allumés.




• Placez les entretoises coniques près des deux voyants LED. La lumière devrait être "plus brillante" lorsqu'il détecte un aimant. Lorsque les deux LED détectent des aimants en même temps, un signal de porte fermée sera envoyé au système et l'icône sur le panneau sera modifiée.

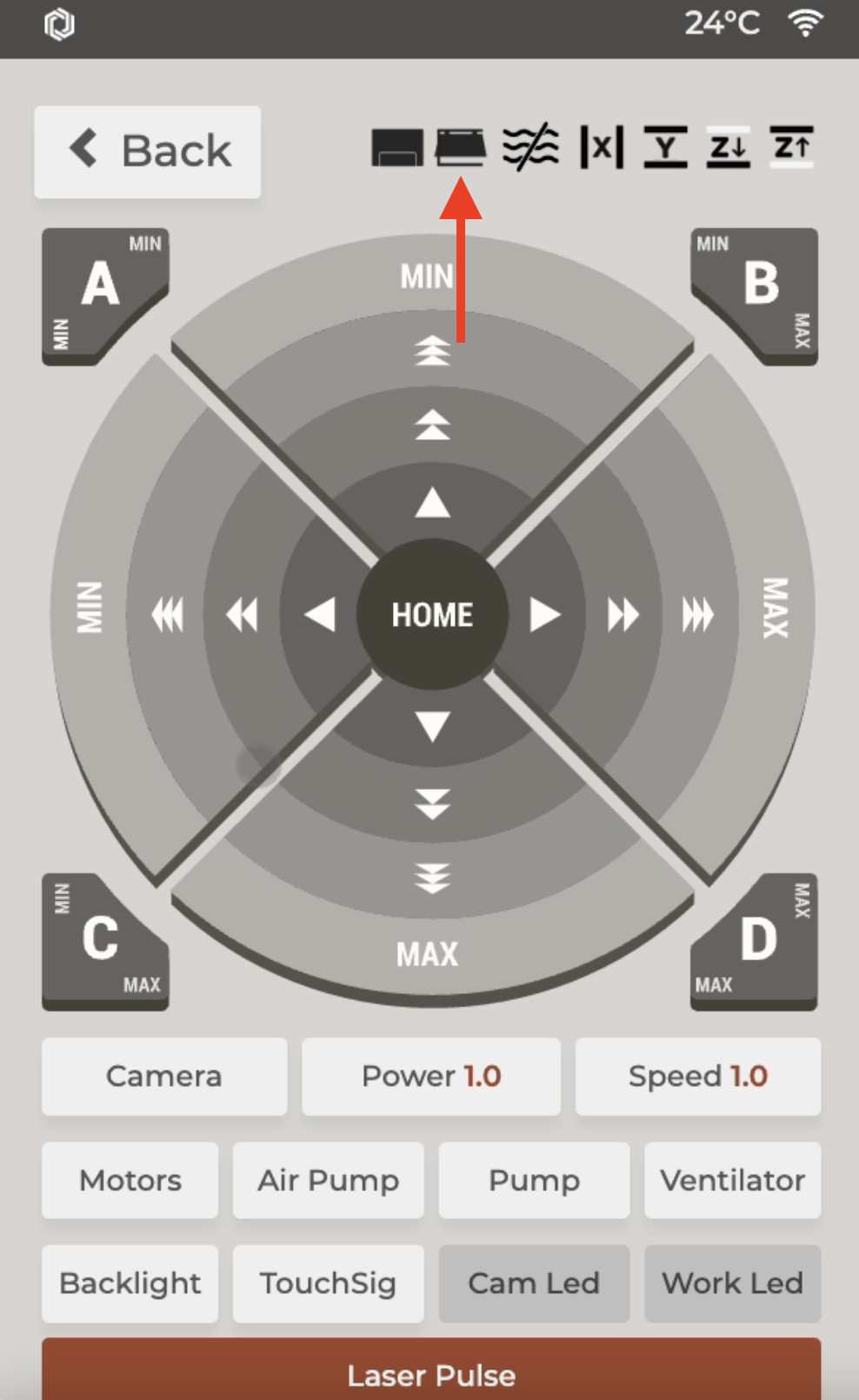

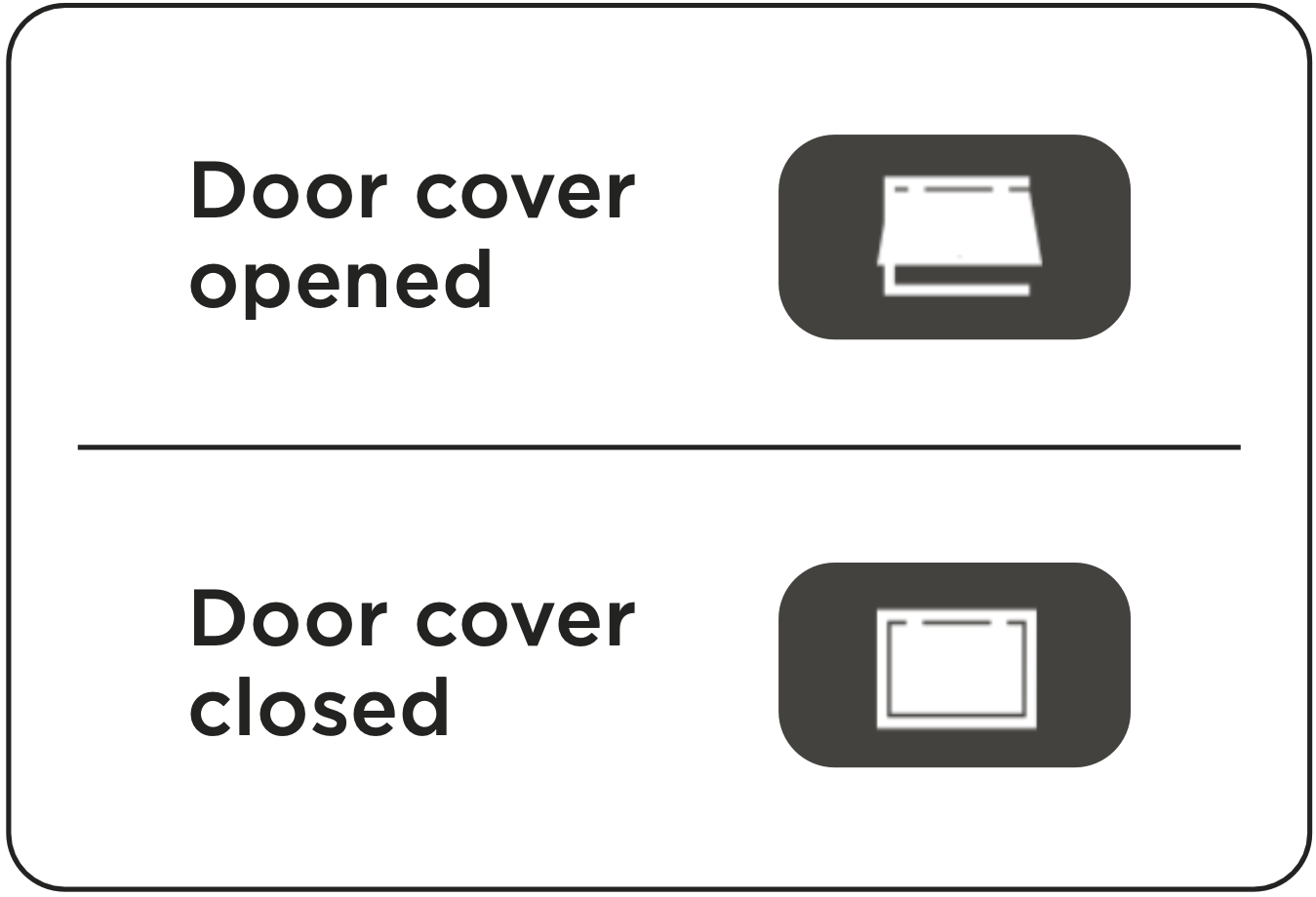

• Allez dans "Maintenir", attendez que le homing soit terminé et vérifiez l'icône d'état de la porte.







Déterminez votre résultat et la prochaine action à entreprendre :

Étape 4 - Retirez le câble du capteur et vérifiez l'icône :

Lorsque le capteur est retiré du système (carte mère), l'icône doit toujours rester sur "Ouvert".

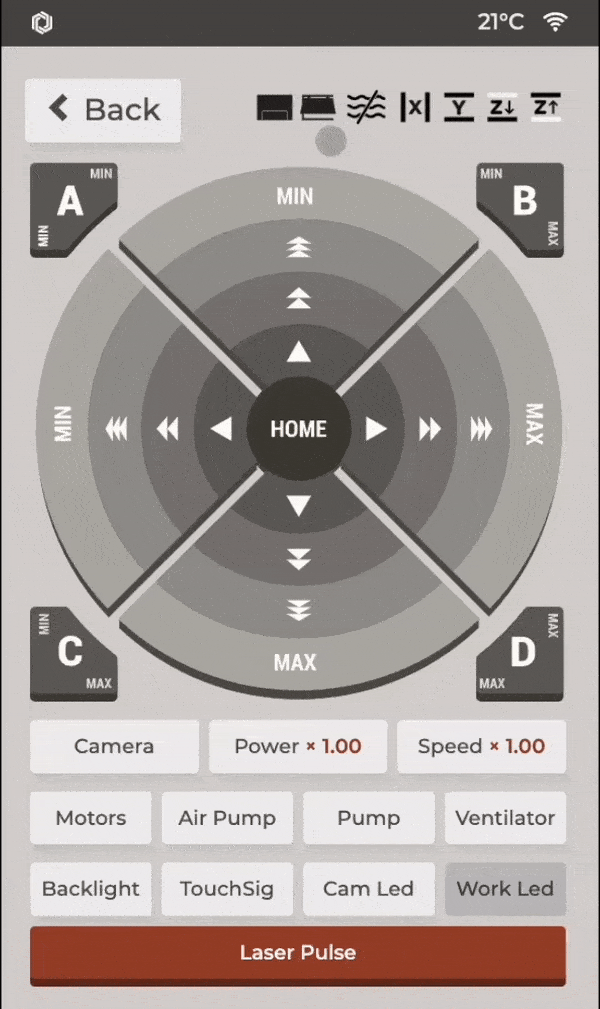

• Désactivez d'abord les voyants LED, débranchez le câble et vérifiez l'icône comme dans la vidéo ci-dessous.


Déterminez votre résultat et la prochaine action à entreprendre :

Étape 4.1 - Rebranchez le câble et retestez avec les entretoises :

• Rebranchez le câble et activez les voyants LED.



• Placez deux des entretoises coniques sur les voyants LED du capteur.
  La lumière doit être "plus brillante" lorsqu'elle détecte un aimant.

• Allez dans "Maintenir", attendez que le homing soit terminé et vérifiez l'icône d'état de la porte.


Déterminez votre résultat et la prochaine action à entreprendre :

Étape 5 - Réinitialisation aux paramètres d'usine et nouveau test avec les entretoises coniques :

• Machine >> Réinitialiser aux paramètres d'usine



• Placez deux des entretoises coniques sur les voyants LED du capteur.
  La lumière doit être "plus brillante" lorsqu'elle détecte un aimant.

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 6 - Vérifier la position du capteur de porte :

Il est possible que le capteur soit mal positionné ou qu'il soit tombé, ce qui peut entraîner un échec de la détection des aimants.

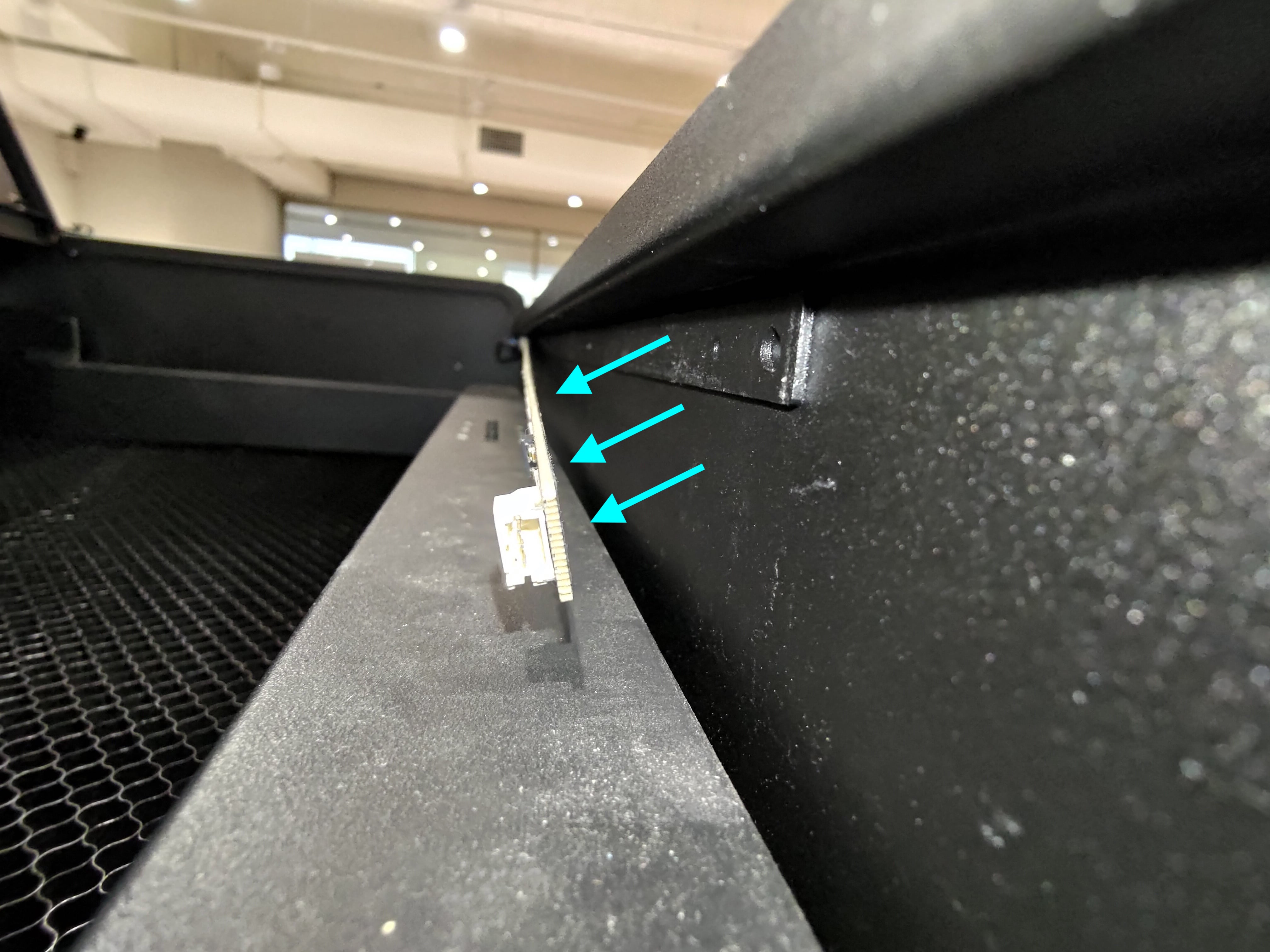

• La plupart du temps, le capteur tombera comme sur la photo ci-dessous.



• La position correcte est qu'il n'y ait pas d'espace entre le capteur et le haut du cadre métallique.

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 6.1 - Recoller le capteur :

• Le capteur devrait être facile à retirer s'il est déjà tombé.
  Appliquez directement de la colle super glue à l'arrière du capteur et réajustez sa position.


Étape 7 - Test de fermeture de porte :

Retirez les entretoises coniques et fermez la porte pour vérifier l'état de l'icône ainsi que la réaction des voyants LED rouges sur le capteur.

• Les voyants LED rouges doivent être tous deux plus lumineux lorsque la porte est fermée.



• L'icône de porte doit être fermée lorsque la porte se ferme et ouverte lorsque la porte s'ouvre.


Déterminez votre résultat et la prochaine action à entreprendre :

Étape 8 - Reflasher la carte SD :

Parfois, si le système d'exploitation de la carte SD est corrompu, des erreurs aléatoires peuvent apparaître.

• Veuillez vous référer aux instructions du lien ci-dessous pour reflasher votre carte SD.
  [5-24 HEXA - Reflashing SD Card]


• Après avoir reflashé la carte SD, veuillez effectuer le test de porte comme à l' Étape 7.

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 9 - Signalez au revendeur local ou au support FLUX :

• Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contacter le service client]
• Assurez-vous d'avoir complété la liste de contrôle et de l'avoir enregistrée au format PDF afin de pouvoir partager les actions que vous avez effectuées.

*Les informations collectées telles que les photos ou vidéos montrant le problème de votre machine dans cet article seront nécessaires pour être partagées avec le revendeur ou le support FLUX.

#FIN
