Description:
La cause du problème de l'axe Z pourrait être complexe. Différents symptômes y sont liés, tels que l'échec de la fonction de mise au point automatique, la plateforme ne bouge pas du tout, la plateforme ne peut pas être mise à l'origine ou atteindre le sommet, etc. Veuillez vous référer aux étapes suivantes pour dépanner le problème de l'axe Z.
Causes possibles
|
Étape A1
Réinitialisez la machine aux paramètres d'usine et voyez si le problème peut être résolu.
Reportez-vous au lien, 5-30 Réinitialiser aux paramètres d'usine.
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
Étape A2
Retirez le nid d'abeille et le support.

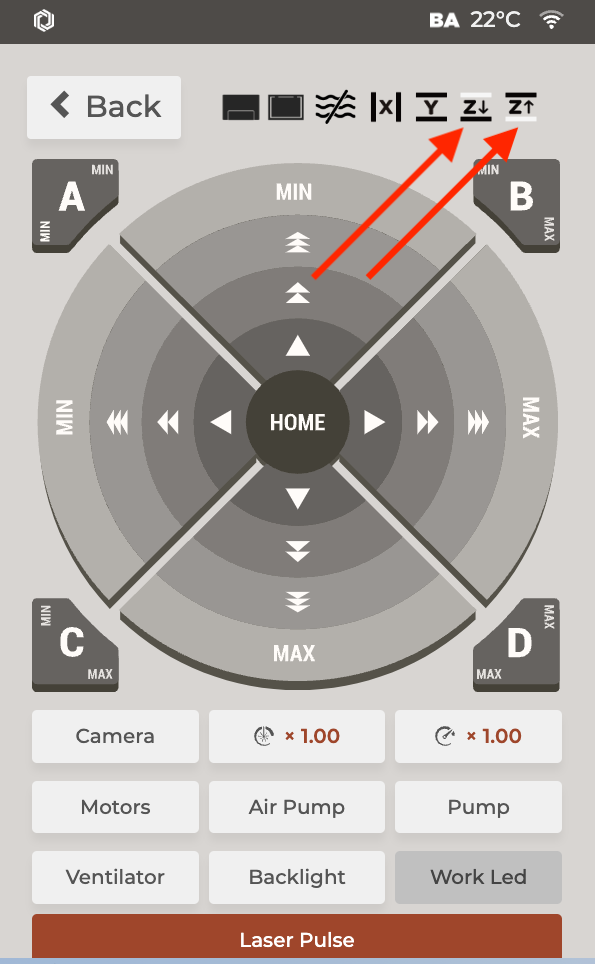

Allez dans "Maintenir" sur le panneau et appuyez sur les deux interrupteurs de fin de course de l'axe Z pour voir l'icône changer.
Les icônes de fin de course supérieure et inférieure de l'axe Z se comportent-elles normalement sur le panneau ?
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
Étape A3
Débranchez le câble de l'interrupteur de fin de course de l'axe Z et vérifiez directement les icônes.
(Normalement, si le câble est débranché, les deux icônes devraient rester fermées.)
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
Étape A3.1
Débranchez le câble plat pour les interrupteurs de fin de course de l'axe Z sur la carte principale et vérifiez l'icône sur le panneau. Les icônes sont-elles toutes les deux fermées ?
- Éteignez la machine.

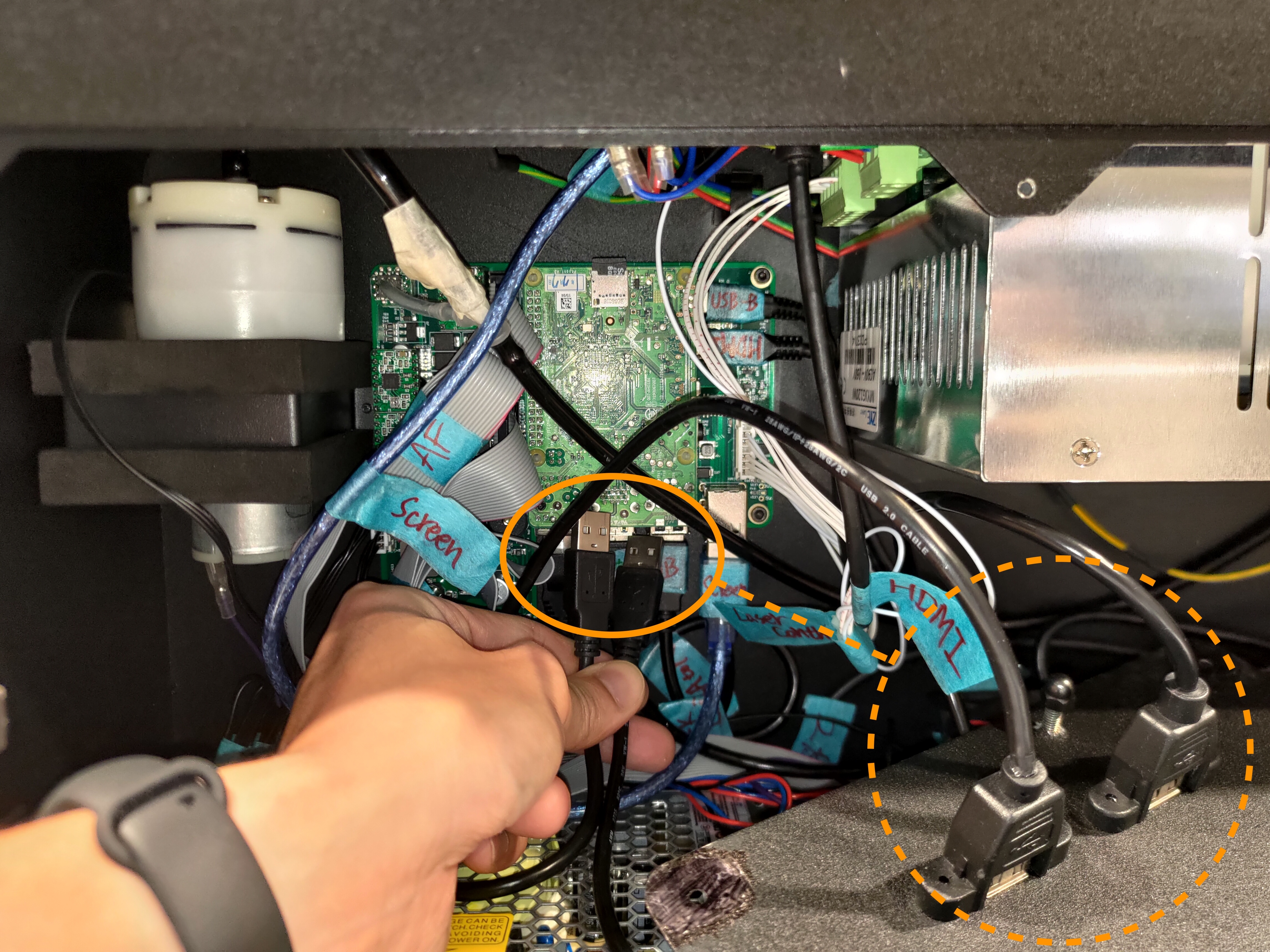

Retirez le couvercle latéral en dévissant ces vis T8 et débranchez les deux extensions USB.
(Reportez-vous au schéma si votre carte de circuit imprimé n'est pas la même que sur la photo.)

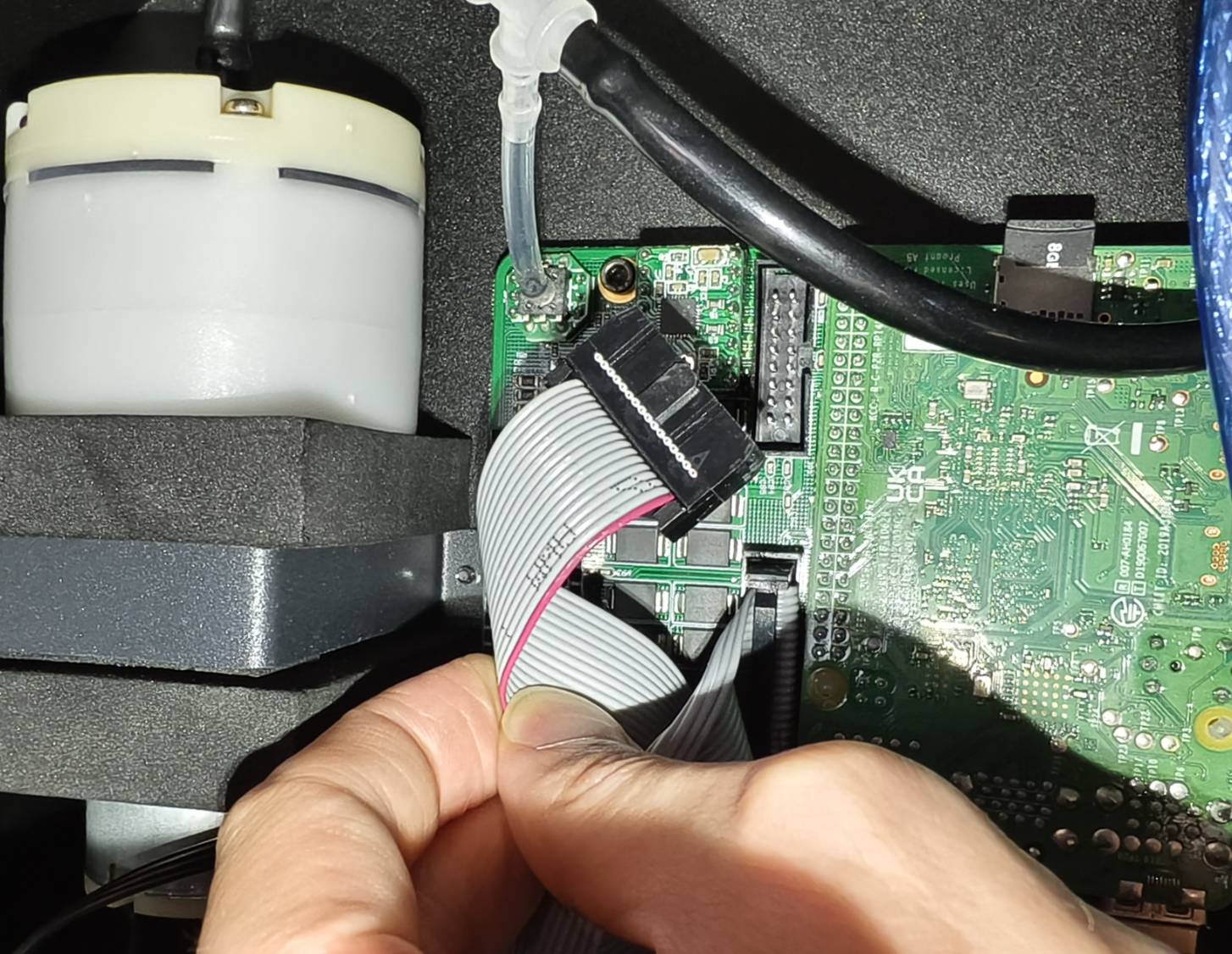

- Débranchez le câble plat pour les interrupteurs de fin de course de l'axe Z.
(Reportez-vous au schéma si votre carte de circuit imprimé n'est pas la même que sur la photo.)
- Allumez la machine et vérifiez les icônes. Les icônes sont-elles toutes les deux fermées ?
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
Étape A4
Rebranchez le câble de l'interrupteur de fin de course de l'axe Z.
Allez dans "Maintenir" sur le panneau et appuyez sur les deux interrupteurs de fin de course de l'axe Z pour voir l'icône changer.
Les icônes de fin de course supérieure et inférieure de l'axe Z se comportent-elles normalement sur le panneau ?
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
Étape A5
Utilisez un multimètre pour vérifier si les interrupteurs de fin de course supérieur et inférieur de l'axe Z fonctionnent correctement.
(Sautez cette étape et contactez directement le support client si un multimètre n'est pas disponible)
5-30 HEXA - Test de l'interrupteur de fin de course des axes X, Y, Z avec un multimètre
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
Étape B1

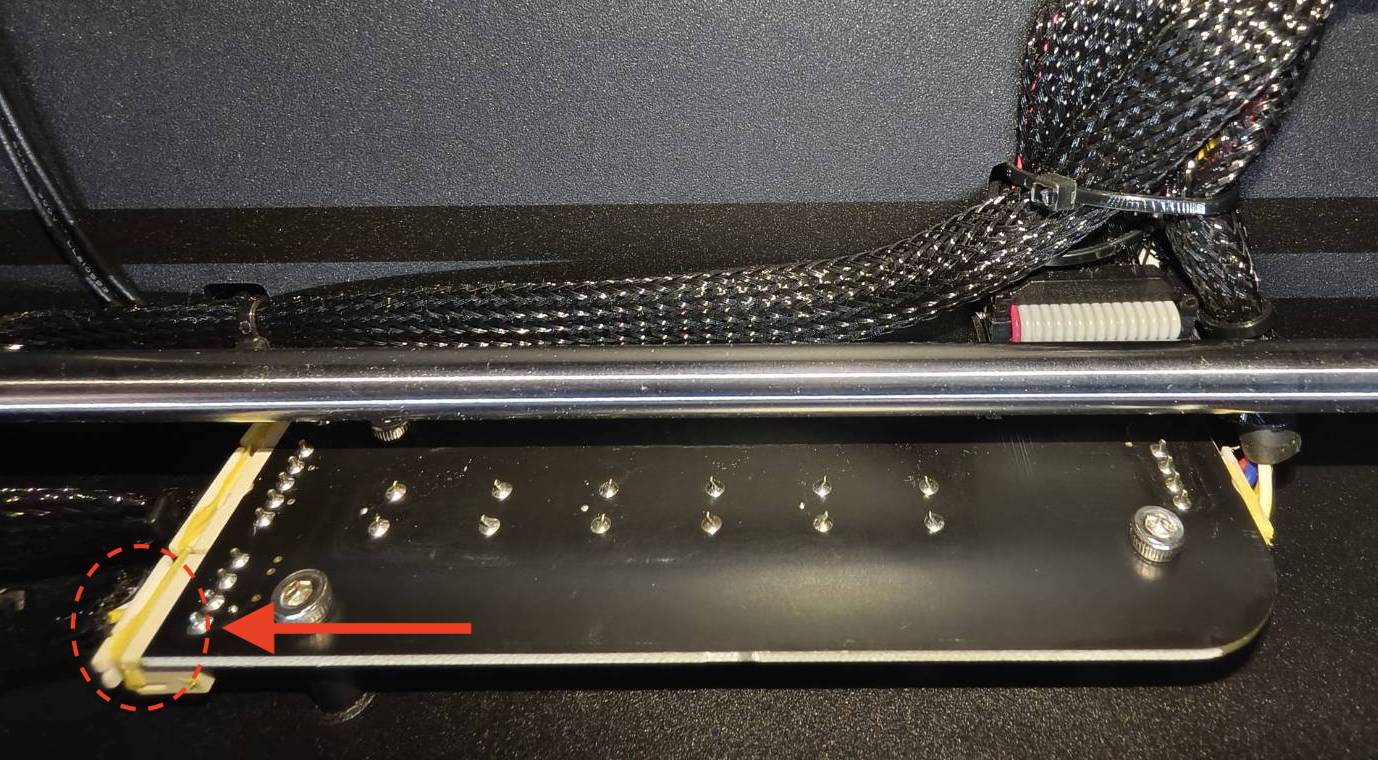

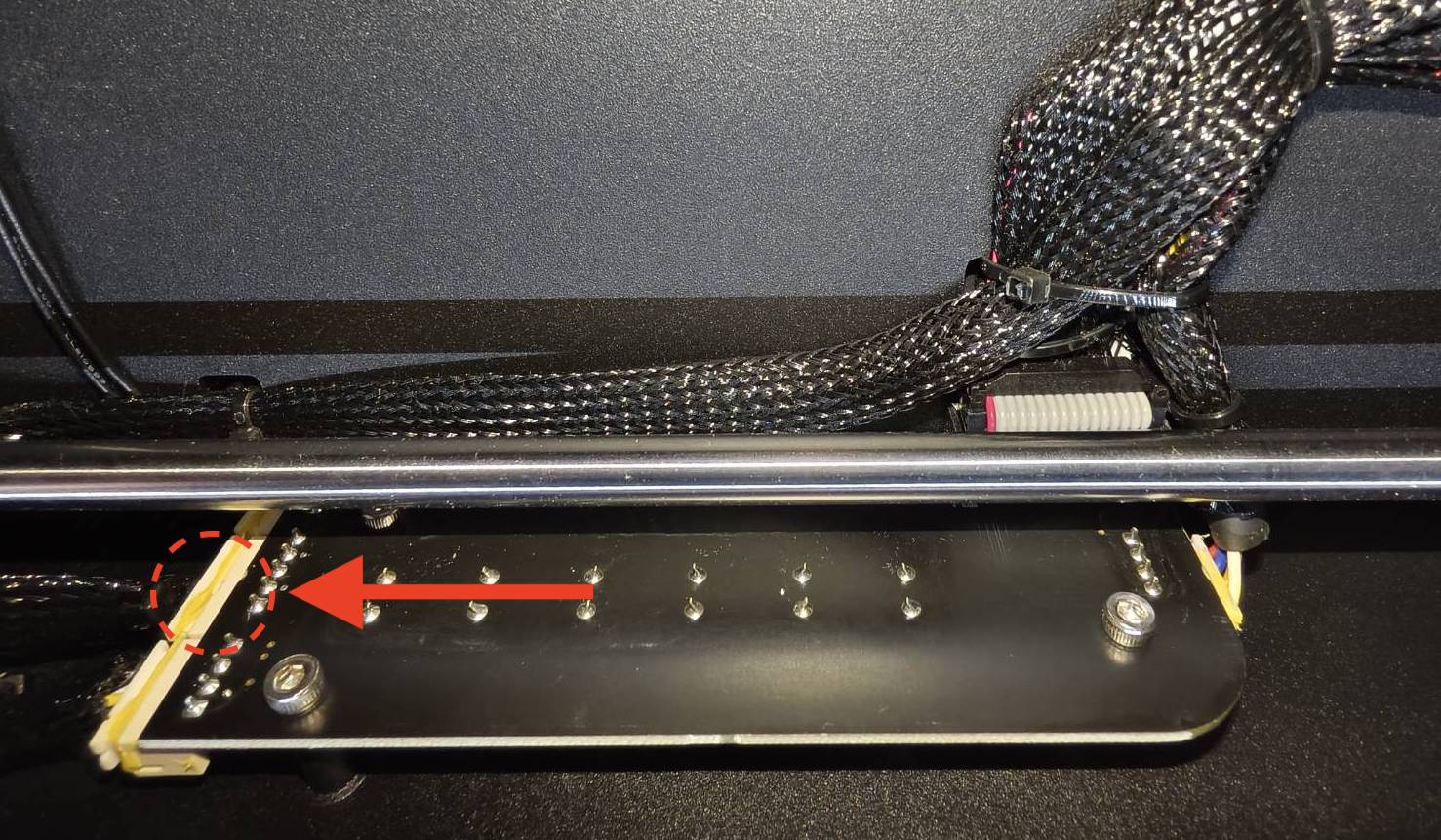

Vérifiez si les interrupteurs de fin de course supérieur et inférieur de l'axe Z peuvent être déclenchés par la plateforme.
Abaissez et soulevez le plateau jusqu'en haut pour voir si les interrupteurs de fin de course de l'axe Z peuvent être déclenchés.
| Bon exemple - Déclenché |
| Mauvais exemple - Non déclenché |
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
|
|
Étape B2
Essayez de lubrifier les 4 vis-mères et voyez si la plateforme peut être déplacée.
Veuillez vous référer à l'article. 4-3 Lubrification
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
Étape B2.1

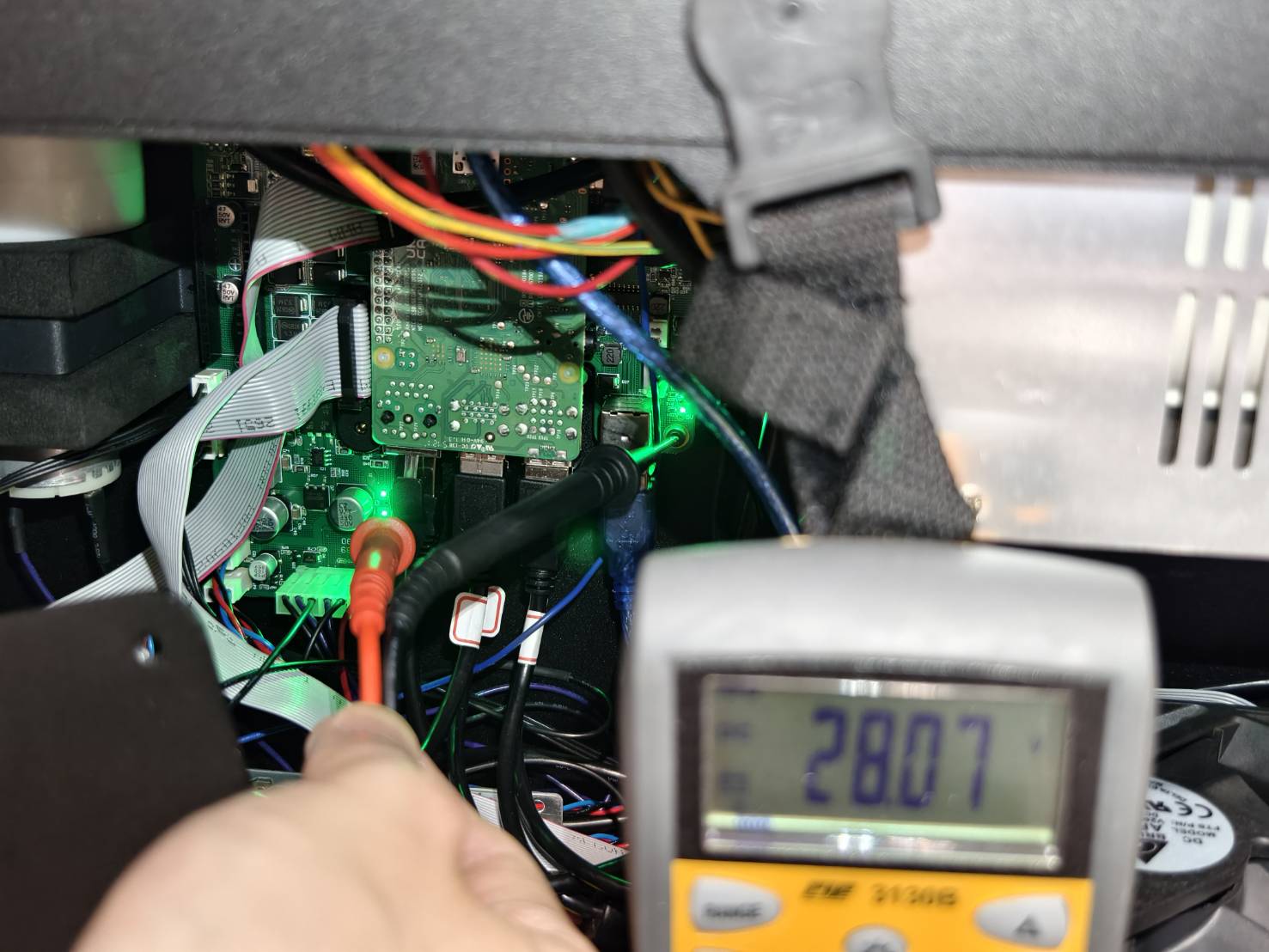

Utilisez un multimètre pour mesurer la tension sur la carte mère. La tension devrait être d'environ 28V.
(Si un multimètre n'est pas disponible, veuillez passer cette étape et aller à Étape B3.)
- Éteignez la machine.

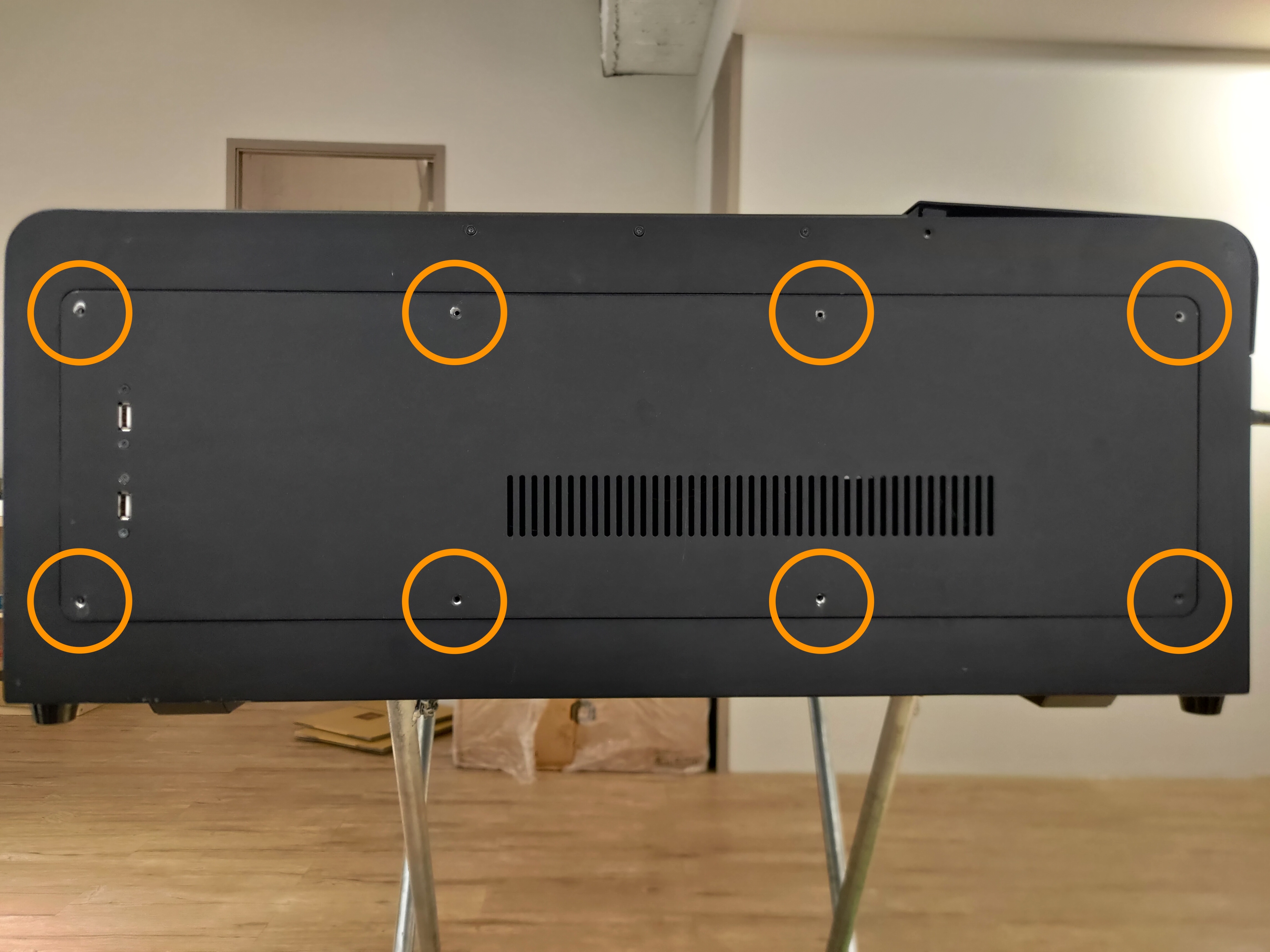

Retirez le couvercle latéral en dévissant ces vis T8 et débranchez les deux extensions USB.
(Reportez-vous au schéma si votre carte de circuit imprimé n'est pas la même que sur la photo.)

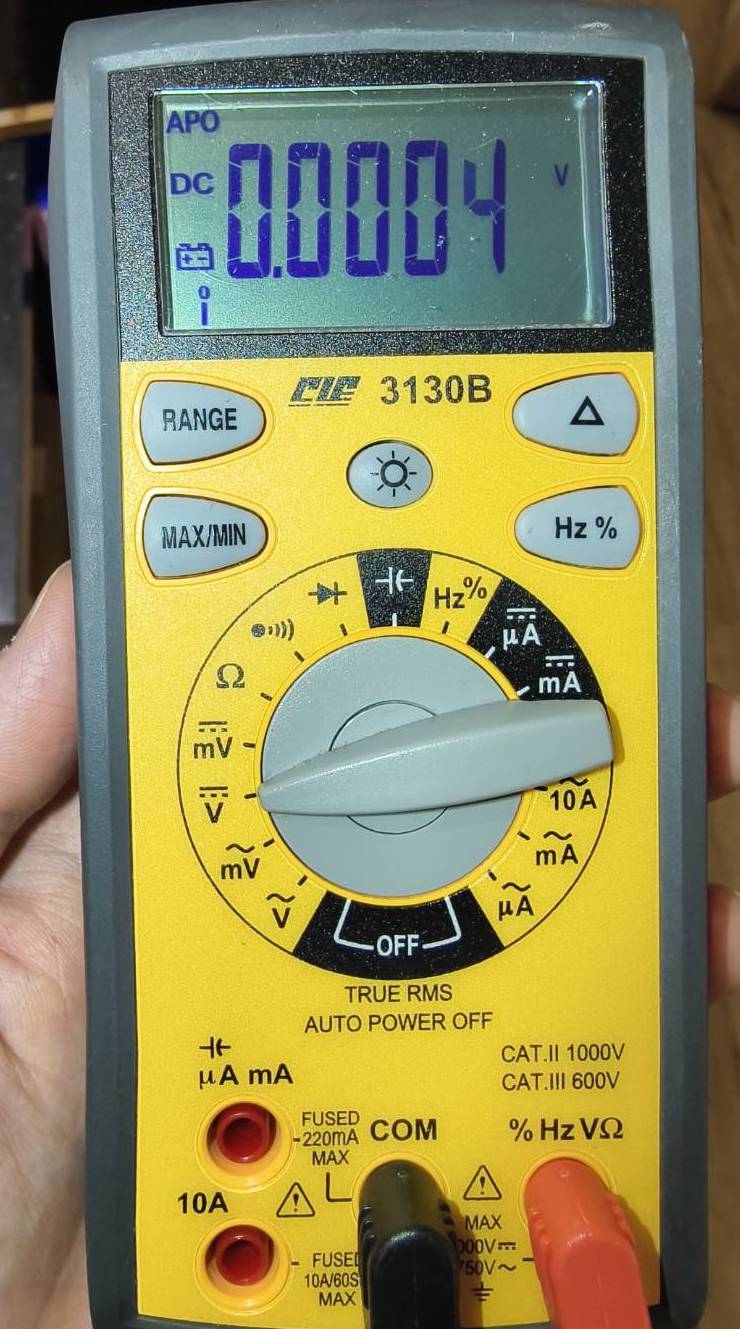

- Mettez le multimètre en mode de mesure DC.

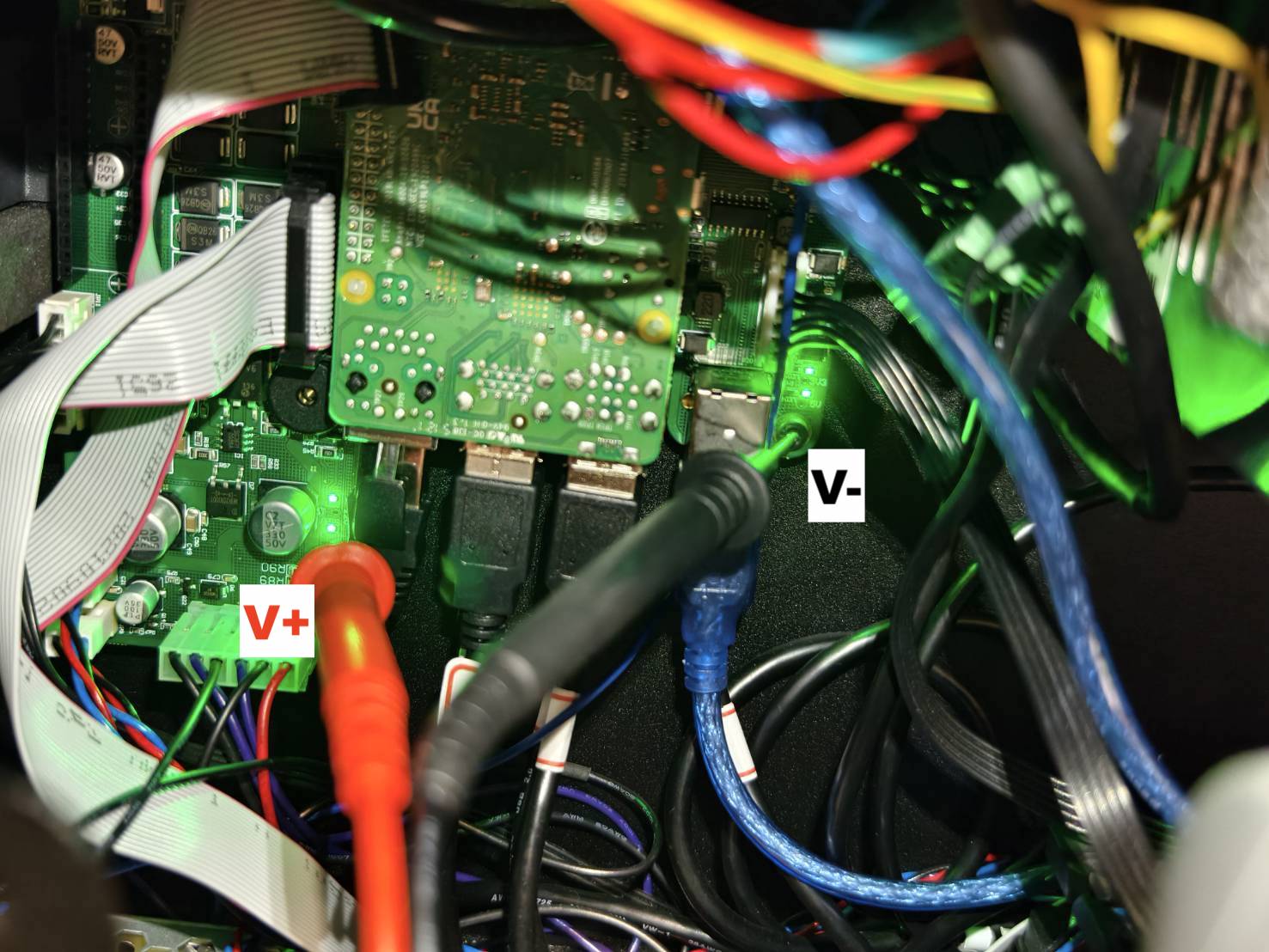

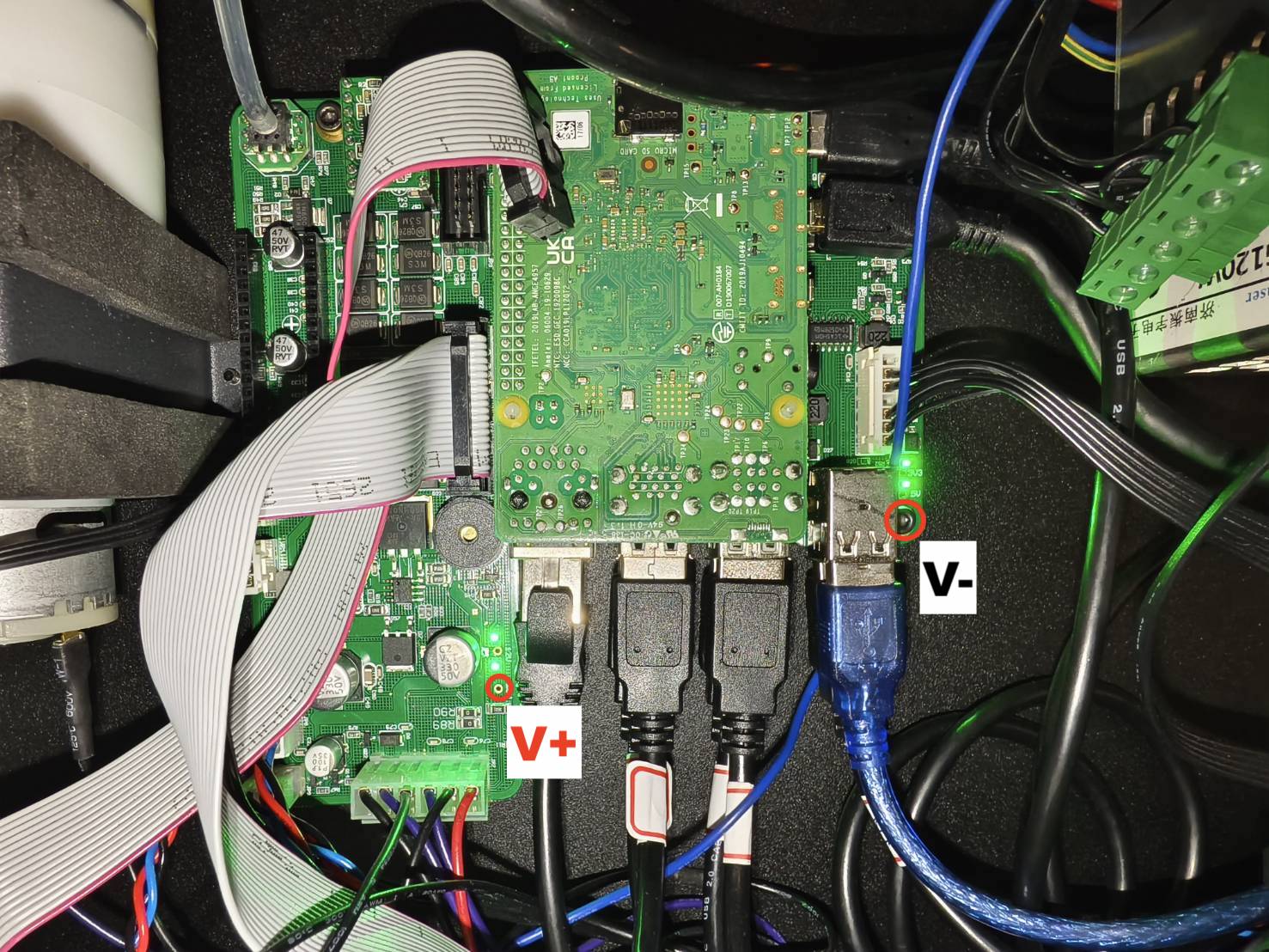

- Trouvez les points de mesure.

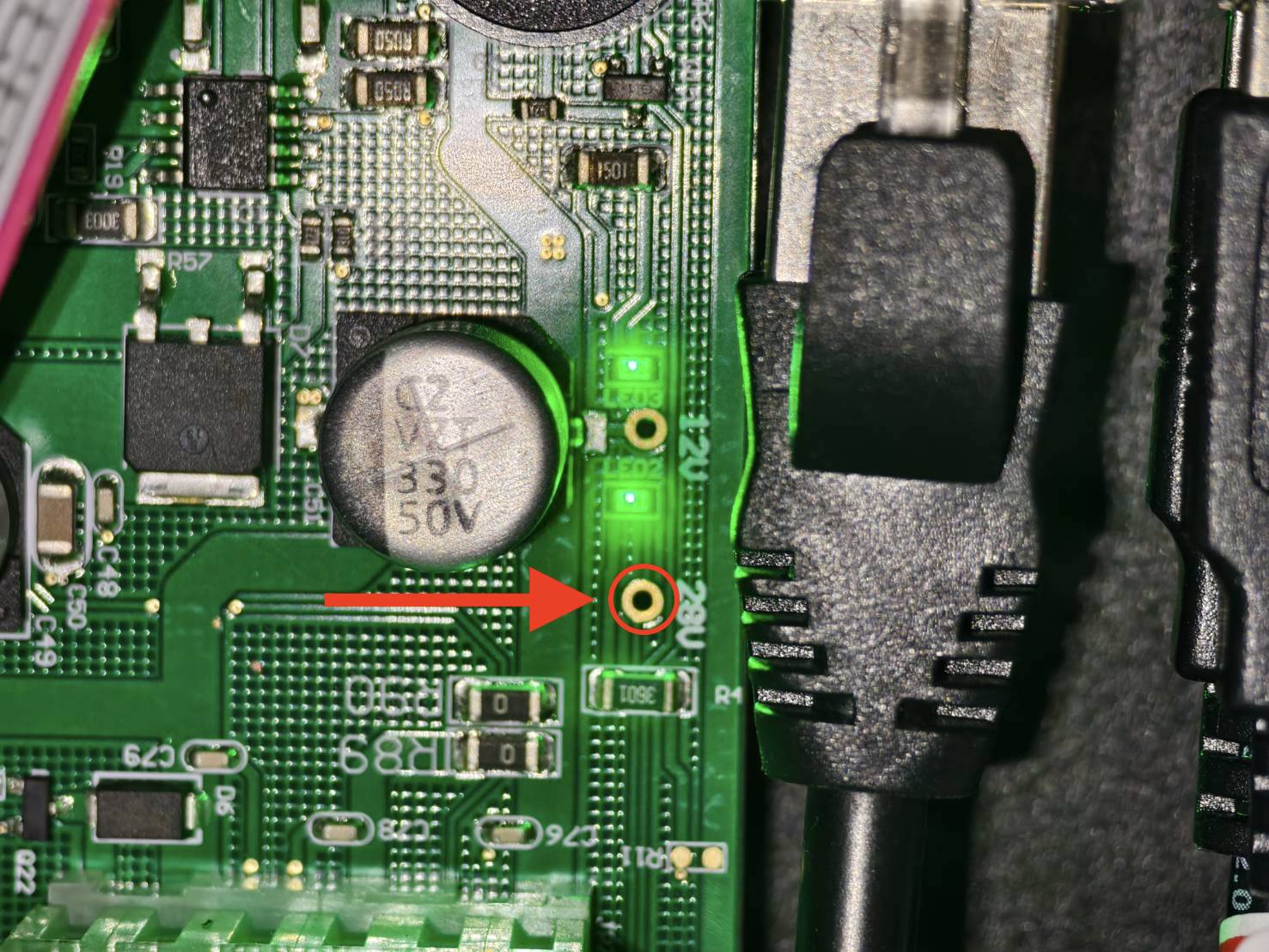

La sonde V+ entrera en contact avec le petit trou en bronze près du
La sonde V- entrera en contact avec la vis hexagonale noire en bas à droite.
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
Étape B3
Débranchez et rebranchez les câbles suivants. Après cela, essayez d'abaisser et de relever la plateforme.

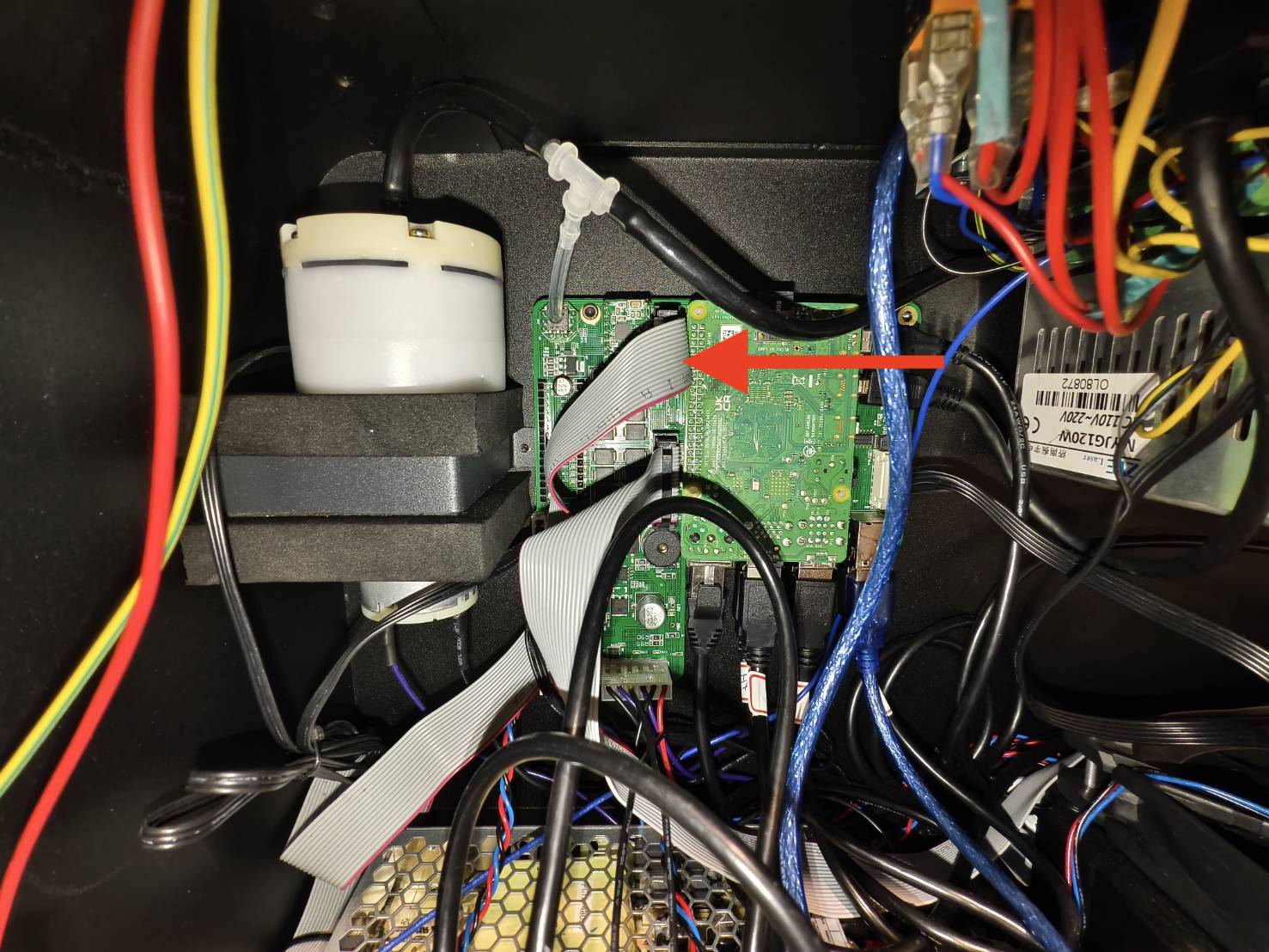

- Le câble plat sur la carte mère.
(Reportez-vous au schéma si votre carte de circuit imprimé n'est pas la même que sur la photo.)

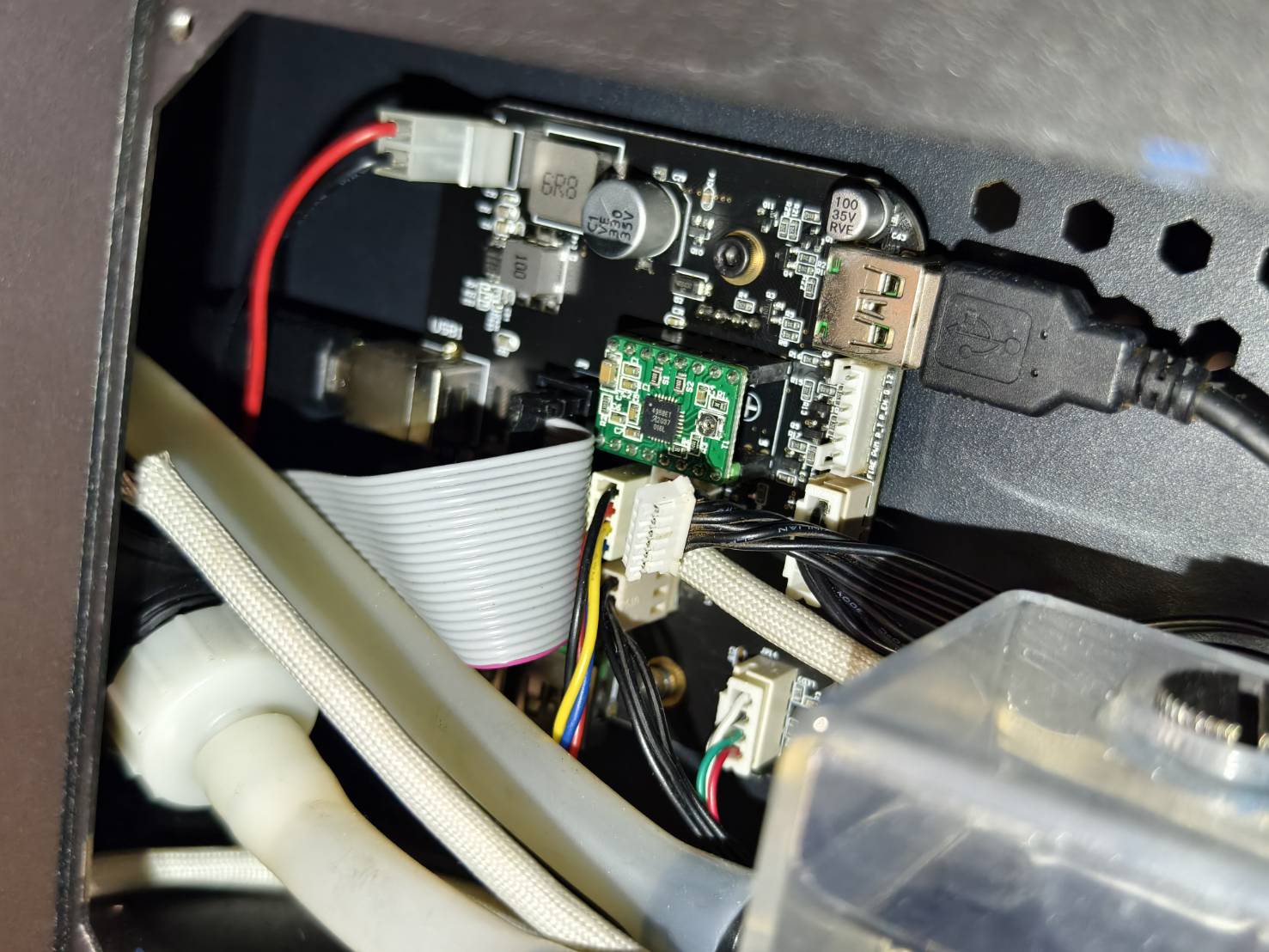

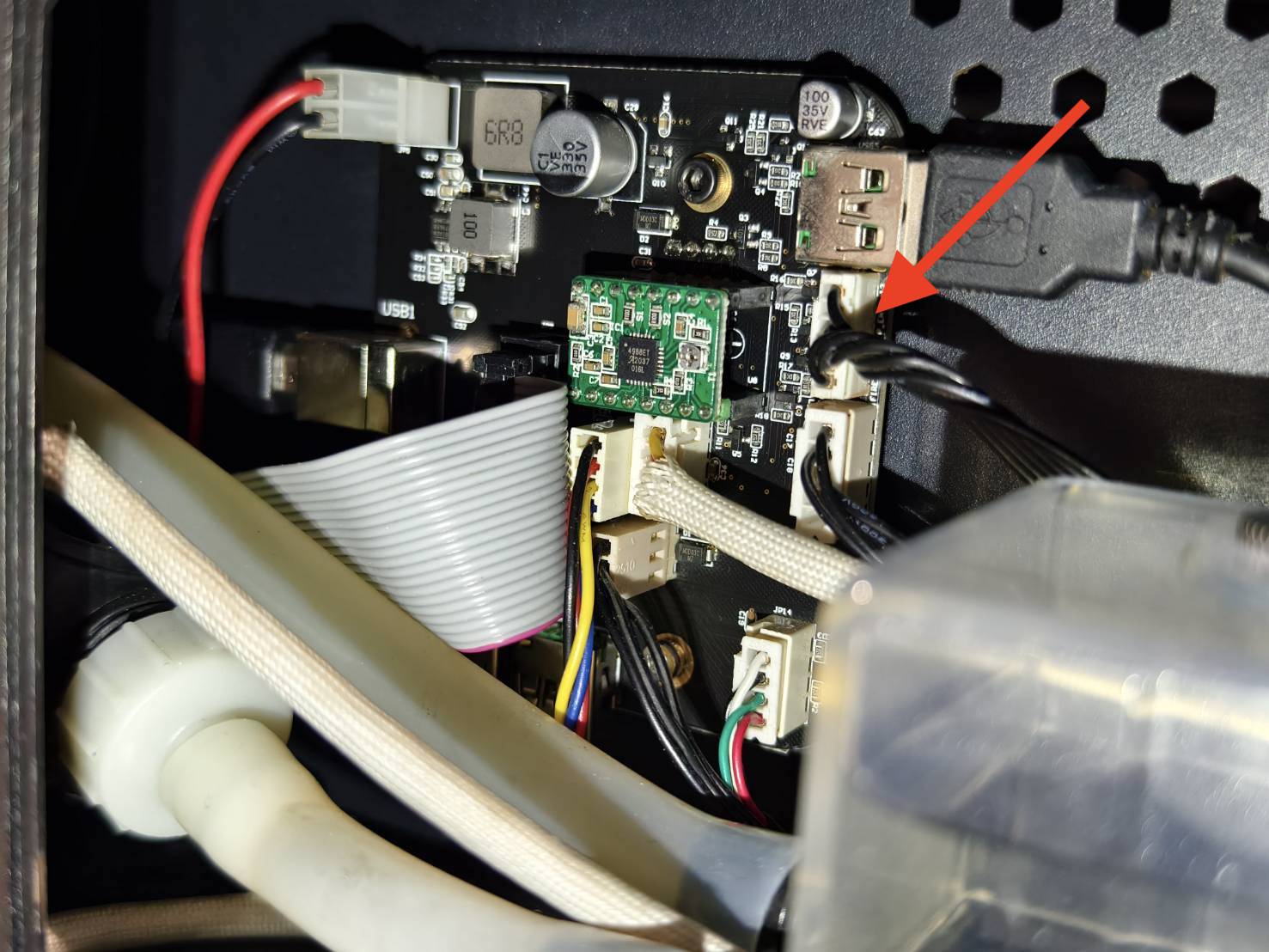

- Le câble du moteur de l'axe Z sur la carte du bouton AF.
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
|
Étape C1
Vérifiez si la sonde est bloquée en éteignant et en rallumant la machine.
Redémarrez la machine et la sonde de mise au point automatique devrait automatiquement sortir deux fois.
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
|
Étape C1.1

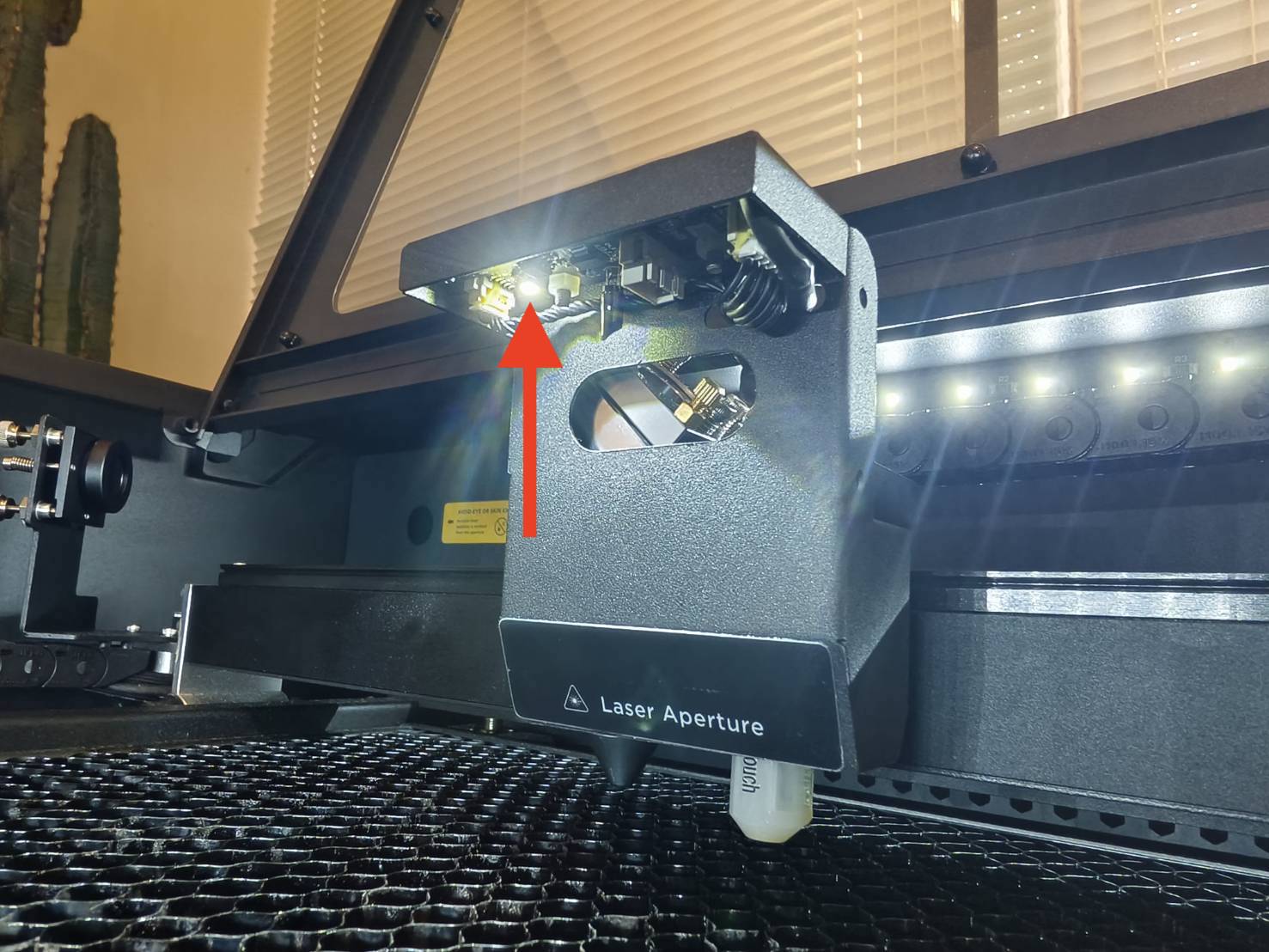

Vérifiez si le voyant LED de la caméra est allumé lorsque la machine est en marche.
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
Étape C1.2
Rebranchez les câbles suivants. Après cela, vérifiez si la sonde sort lorsque vous allumez la machine.

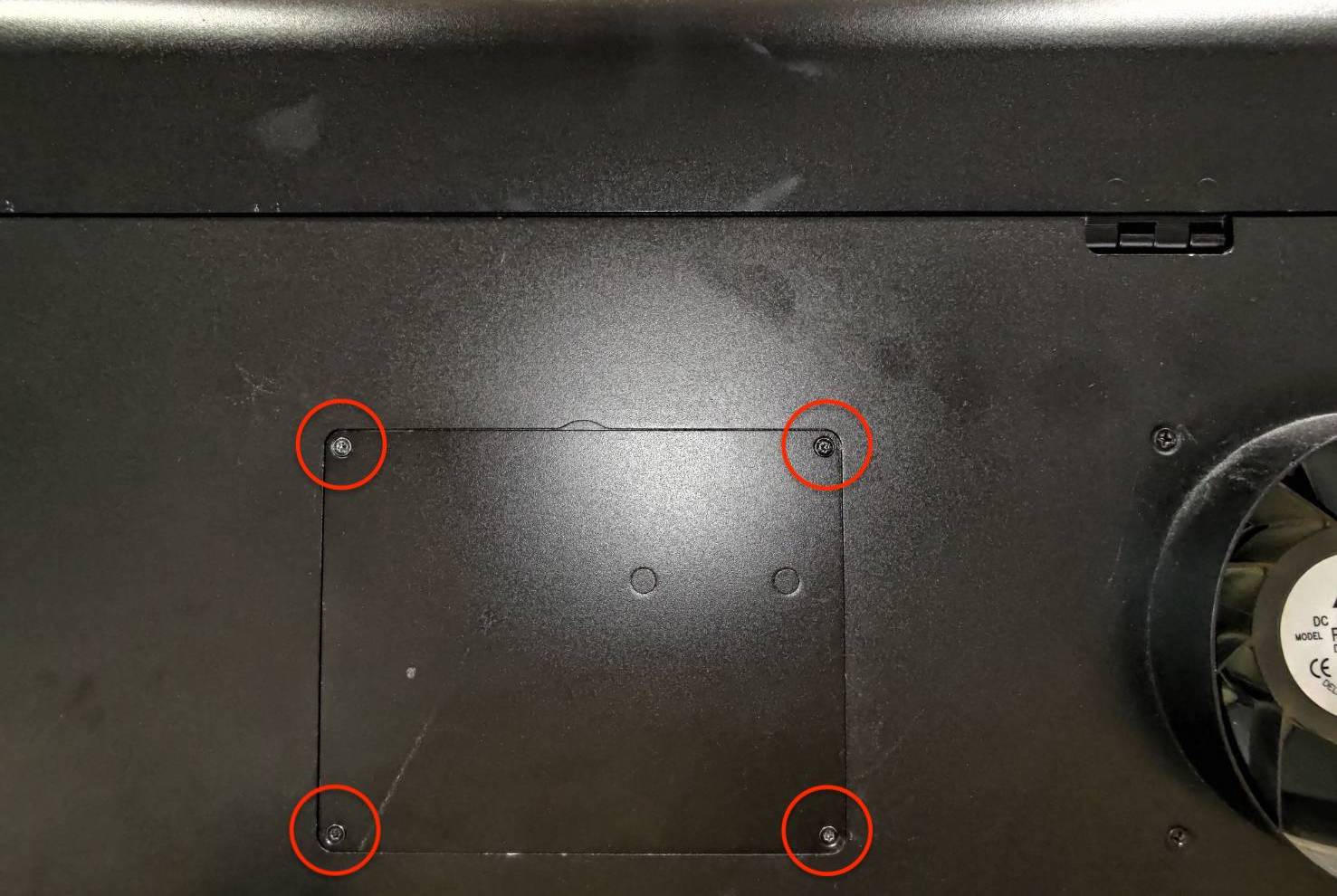

- Le câble à 6 broches sur la carte de traceur. (Le couvercle arrière doit être retiré avec un tournevis T8.)(Reportez-vous à schéma si votre carte de circuit imprimé n'est pas la même que sur la photo.)

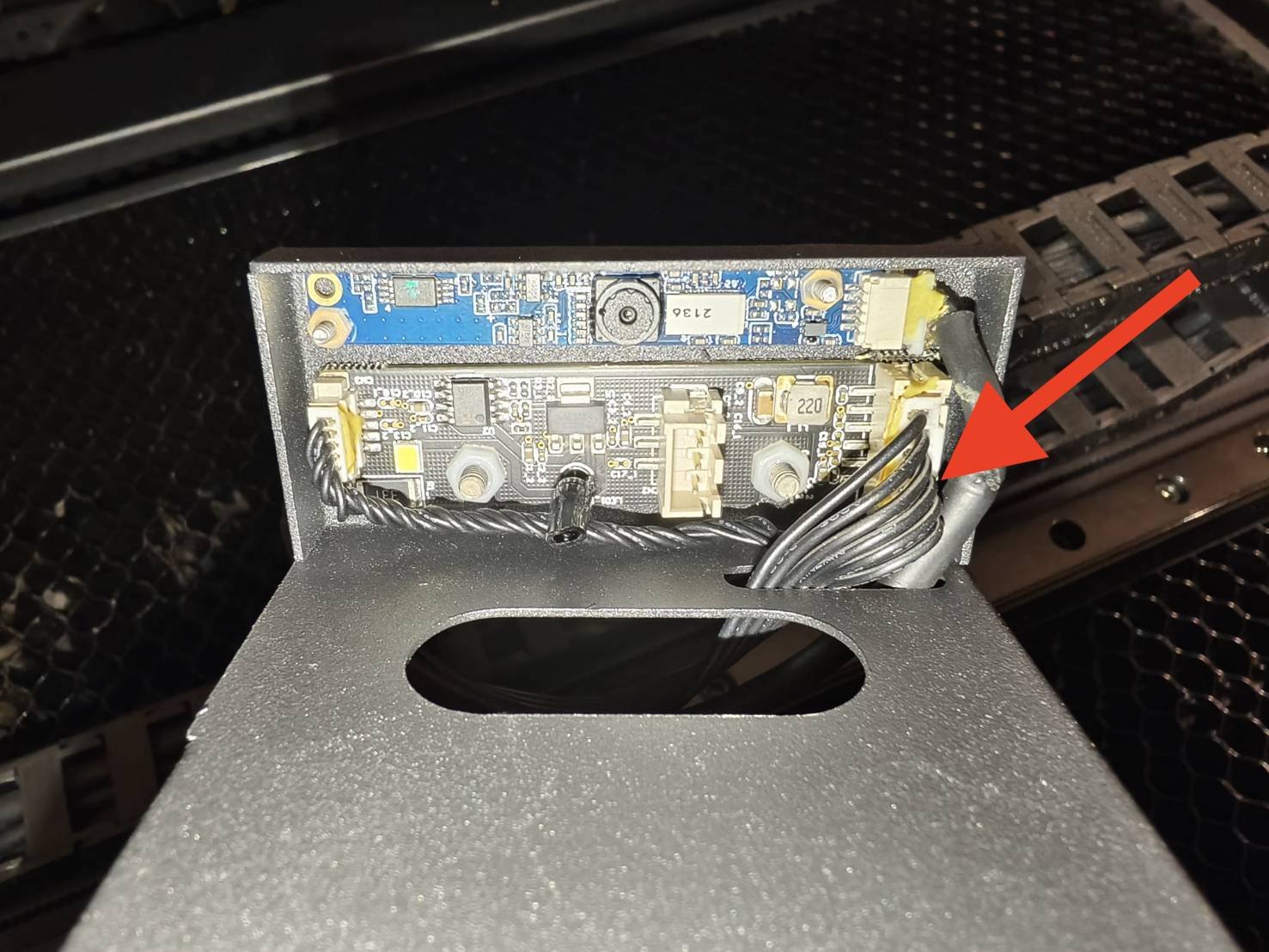

- Le câble à 6 broches sur la carte LED de la caméra sur la tête laser.

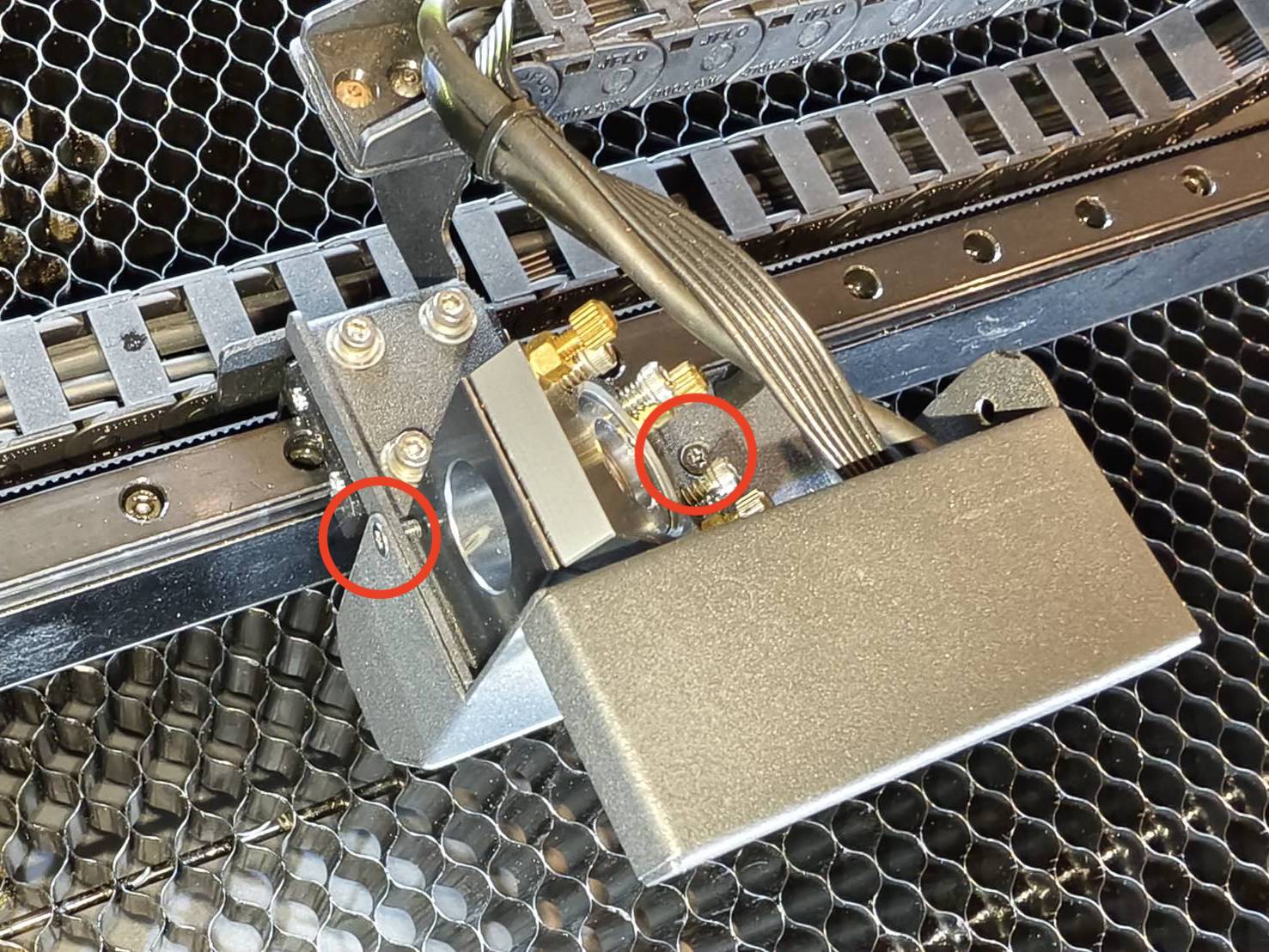

(Le blindage de la tête laser doit être retiré avec un tournevis T8.)
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
Étape C1.3

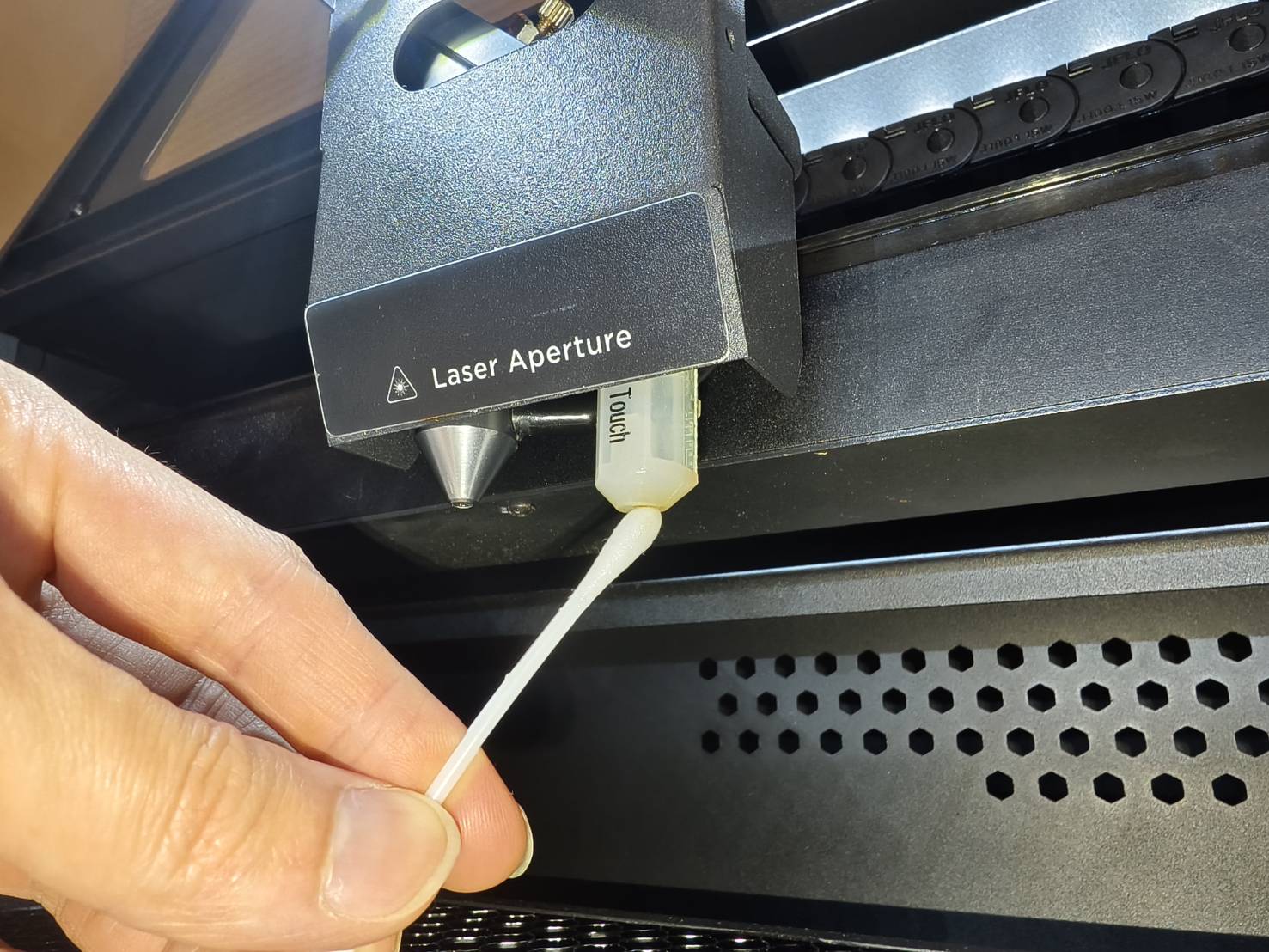

Utilisez un coton-tige avec de l'alcool pour nettoyer l'extrémité du module de mise au point automatique.
Après le nettoyage, essayez d'éteindre et de rallumer la machine pour voir si la sonde sort.
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
Étape C1.4
Rebranchez les câbles suivants. Après cela, vérifiez si la sonde sort lorsque vous allumez la machine.
- Le câble à 6 broches sur la carte de traceur. (Le couvercle arrière doit être retiré avec un tournevis T8.)(Reportez-vous à schéma si votre carte de circuit imprimé n'est pas la même que sur la photo.)

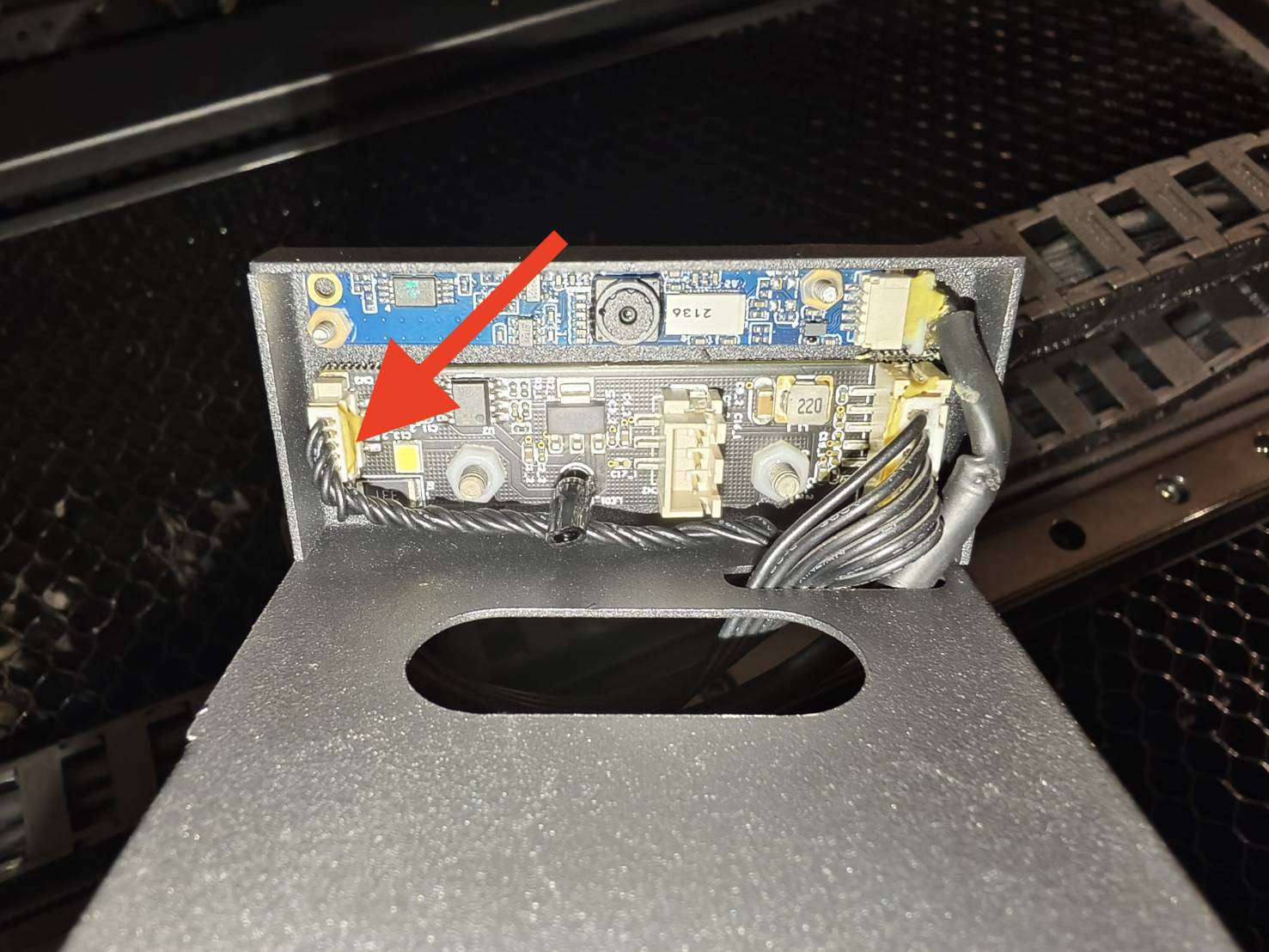

- Le câble à 6 broches sur la carte LED de la caméra sur la tête laser.
(Le blindage de la tête laser doit être retiré avec un tournevis T8.)

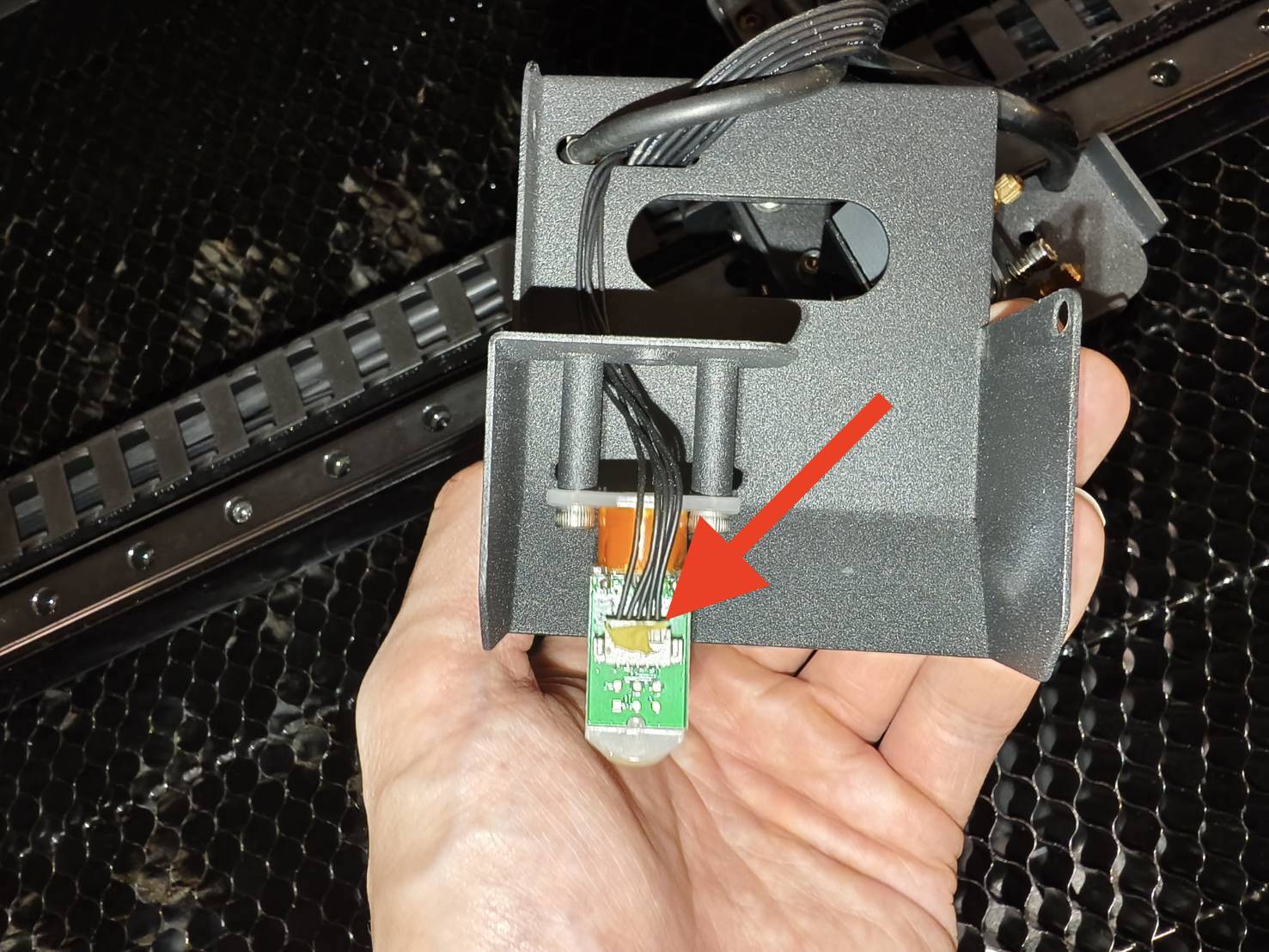

- Le câble à 5 broches sur la carte LED de la caméra et le module de mise au point automatique.
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
Étape C1.5
Reflashez la carte SD et vérifiez si la sonde sort lorsque vous allumez la machine.
En référence à l'article, 5-24 HEXA - Reflashing de la carte SD.
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
Étape C2

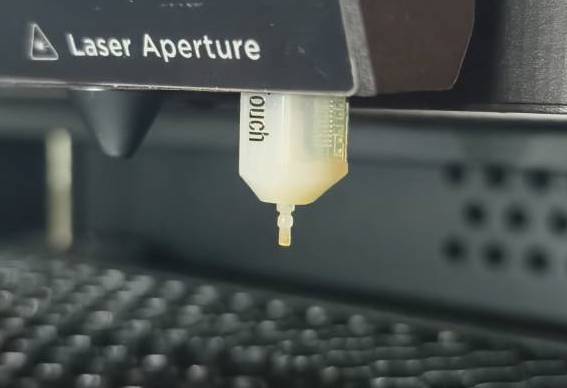

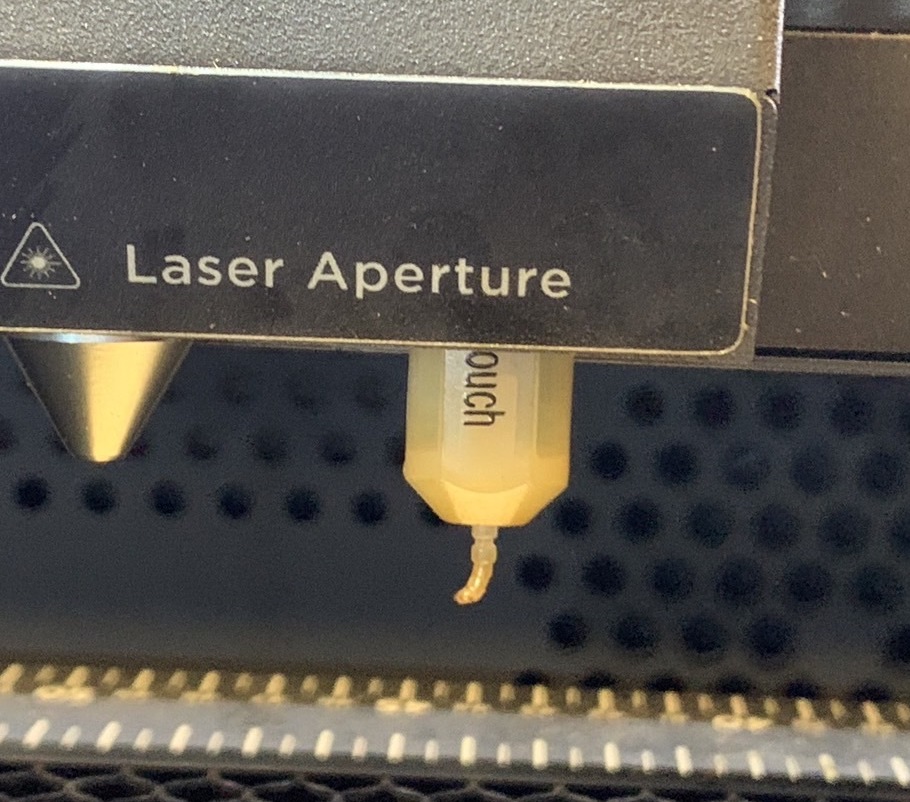

Placez un matériau dans la zone de travail et appuyez deux fois sur le bouton "AF" pour voir si la mise au point automatique fonctionne et si la forme de la sonde est normale.
| Vérifiez la forme - Bon exemple |
| Vérifiez la forme - Mauvais exemple |
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
|
|
Étape C3
Rebranchez les câbles suivants. Après cela, vérifiez si le problème persiste.
- Le câble à 6 broches sur la carte de traceur. (Le couvercle arrière doit être retiré avec un tournevis T8.)(Reportez-vous à schéma si votre carte de circuit imprimé n'est pas la même que sur la photo.)
- Le câble à 6 broches sur la carte LED de la caméra sur la tête laser.
(Le blindage de la tête laser doit être retiré avec un tournevis T8.)
- Le câble à 5 broches sur la carte LED de la caméra et le module de mise au point automatique.
Déterminez le résultat du test et la prochaine action à entreprendre.
|
|
Contactez le support client
- Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contacter le service client]
*Les informations collectées, telles que les photos ou vidéos montrant le problème de votre machine dans cet article, devront être partagées avec le revendeur ou le support FLUX.
