#913 Détection de flux d'air anormal

FLUX Support Team
  • Mise à jour



Causes possibles:

  1. Le système échoue (Re-mettre à jour le firmware, réinitialiser aux paramètres d'usine, ou reflasher la carte SD.)
  2. Le tuyau d'air est plié ou endommagé.

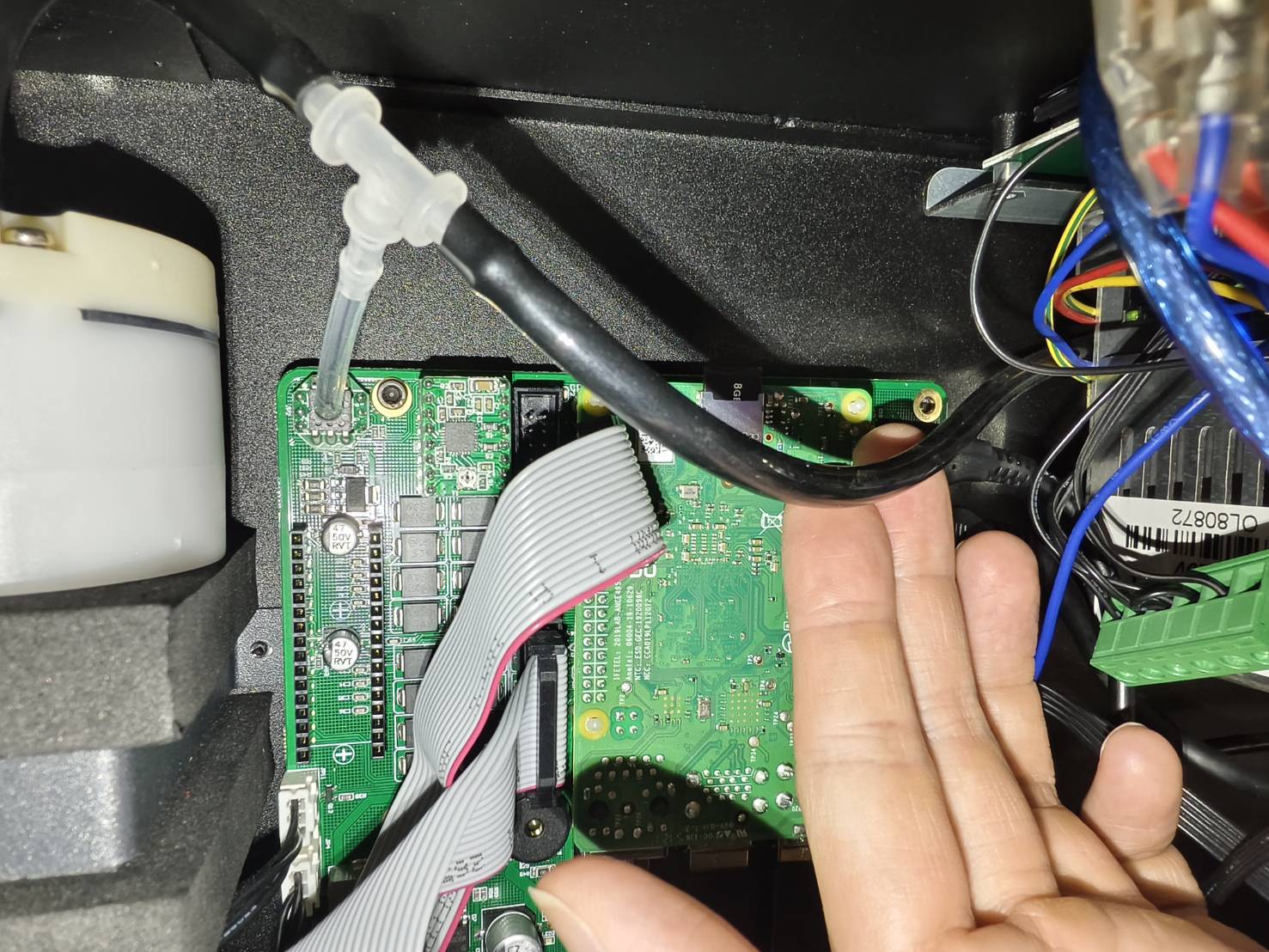

  3. Le tube transparent à 3 voies (raccord en T) sur le capteur est plié ou endommagé.
  4. La carte mère/MB/motherboard fonctionne mal.
  5. La pompe à air est trop faible.
  6. La pompe à air est trop forte. (Moins probable)



Étape 1

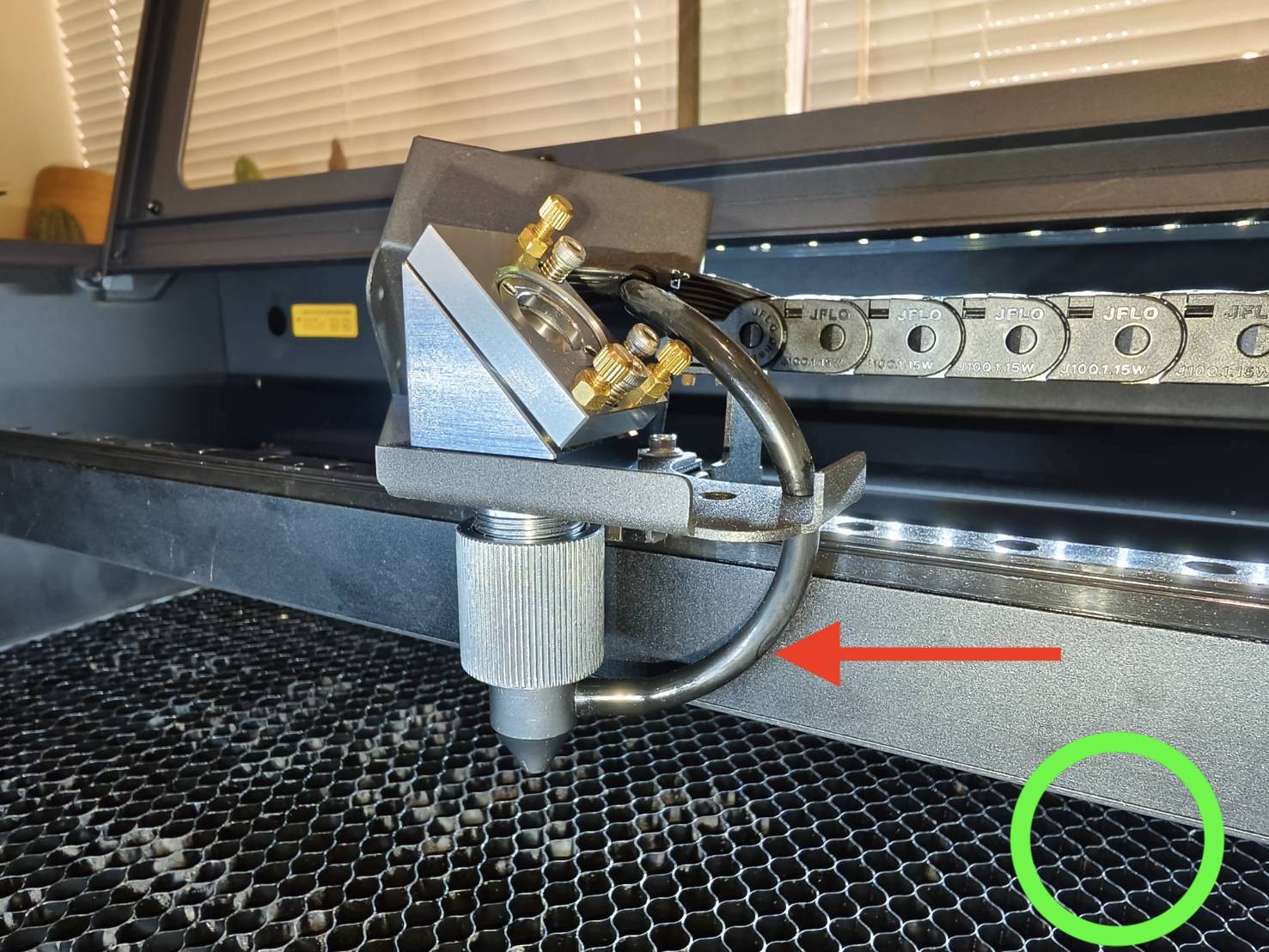

Testez s'il y a de l'air qui sort de la buse laser.

  • Entrez dans le mode Maintenance sur le panneau et activez la pompe à air.
  • Utilisez votre main ou un morceau de papier pour tester s'il y a de l'air qui sort de la buse laser.



Déterminez le résultat du test et la prochaine action à entreprendre.

  • Oui, il y a de l'air qui sort >> Étape 2



Étape 1.1

Retirez le couvercle latéral pour vérifier ou reconnecter les deux broches du fil de la pompe à air et le tuyau d'air connecté au-dessus de la pompe à air.

  • Éteignez la machine. Retirez le couvercle latéral en dévissant ces vis T8 et débranchez les deux extensions USB. (Référez-vous au schéma si votre carte PCB n'est pas la même que sur la photo.)

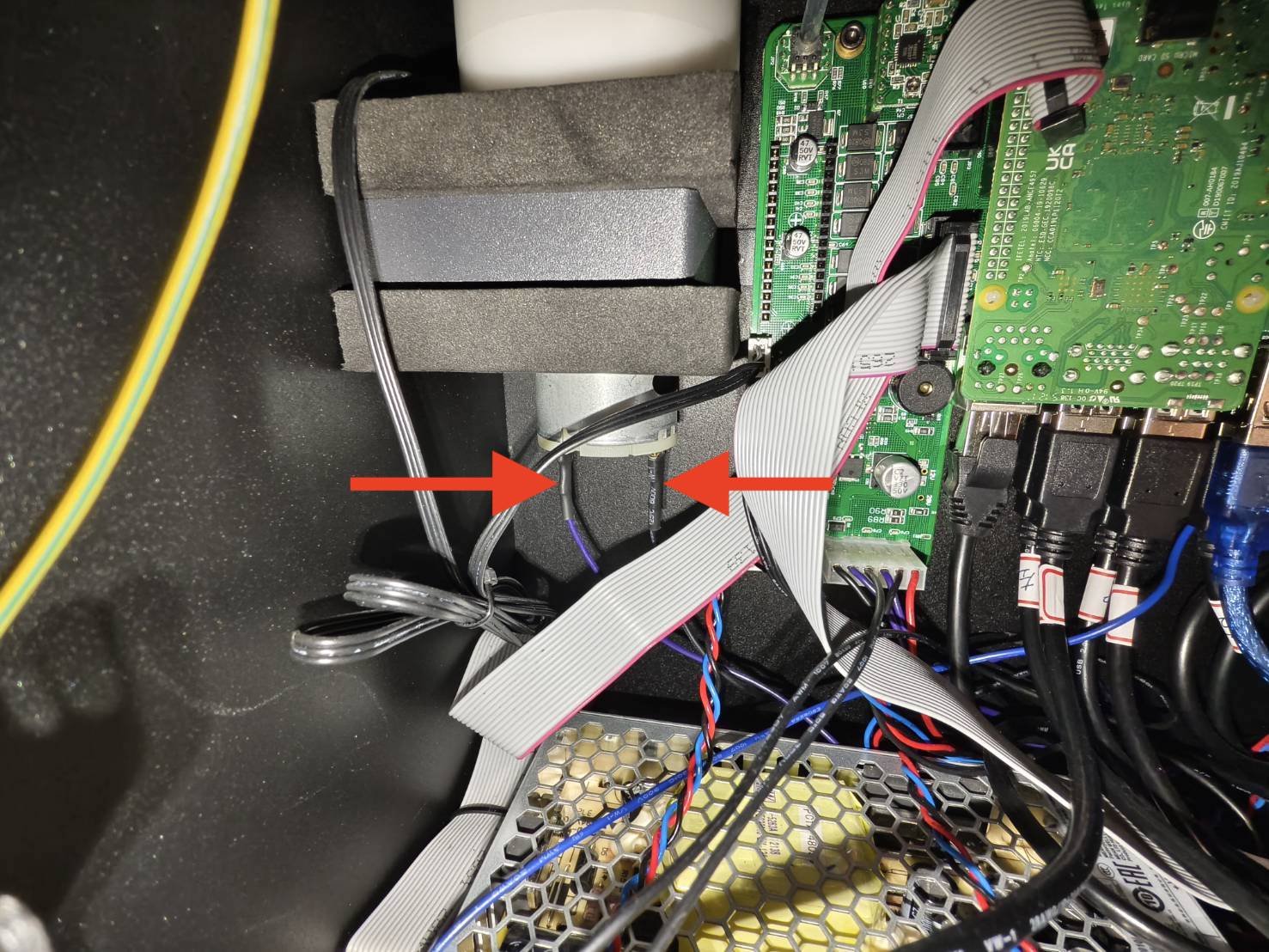

  • Vérifiez ou reconnectez les deux broches du fil de la pompe à air.



  • Vérifiez le tuyau d'air sur la pompe à air.

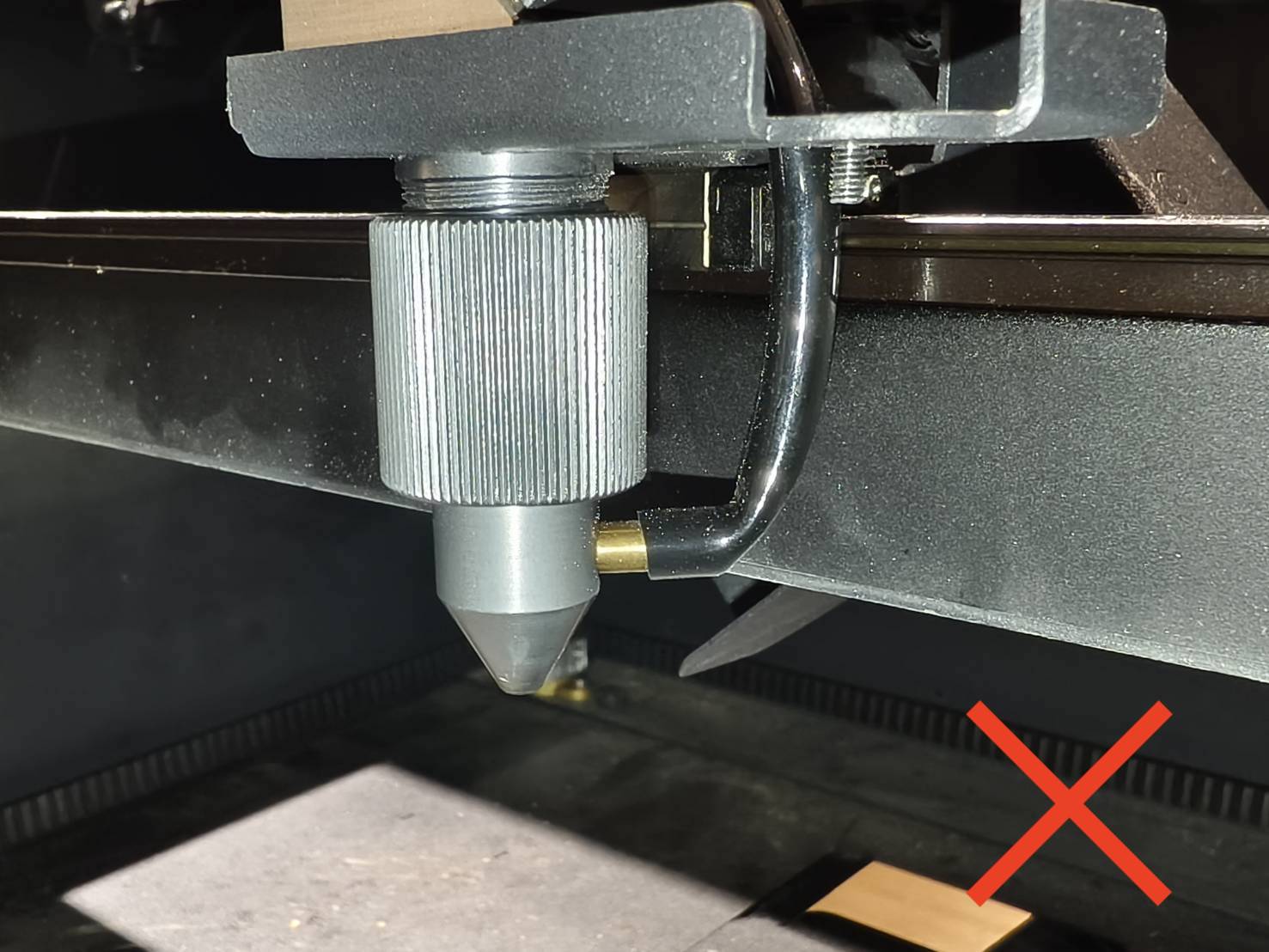

  • Vérifiez le tuyau d'air sur la buse laser. (Le bouclier doit être retiré.)




  • Allumez la machine et activez la pompe à air pour tester si l'air sort de la buse laser.


Déterminez le résultat du test et la prochaine action à entreprendre.

  • Oui, il y a de l'air qui sort >> Étape 2



Étape 1.2

Réinitialisez la machine aux paramètres d'usine et vérifiez s'il y a de l'air qui sort de la buse laser.

5-30 Réinitialisation aux paramètres d'usine



Déterminez le résultat du test et la prochaine action à entreprendre.

  • Oui, il y a de l'air qui sort >> Étape 2



Étape 1.3

Reflashez la carte SD et vérifiez s'il y a de l'air qui sort de la buse laser.

5-24 HEXA - Reflash de la carte SD



Déterminez le résultat du test et la prochaine action à entreprendre.

  • Non, il n'y a pas d'air qui sort >> Contactez le support client
    • Cause possible:
      1. La pompe à air est défectueuse et doit être remplacée
      2. La carte mère est défectueuse et doit être remplacée



Étape 1.4

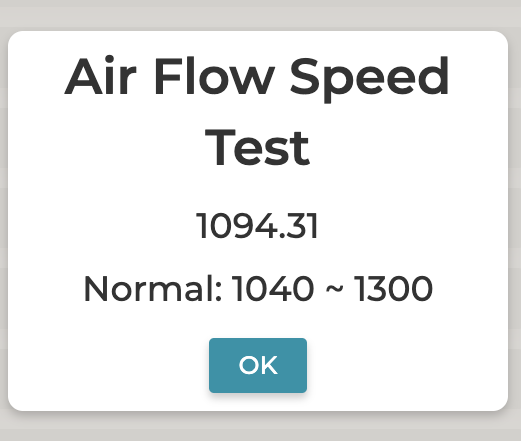

Activez la valeur du flux d'air sur le panneau et déplacez la tête laser autour de la zone de travail pour voir si la valeur change pendant le déplacement de la tête laser.



Déterminez le résultat du test et la prochaine action à entreprendre.

  • La valeur est toujours dans la plage normale >> Étape 1.5
  • La valeur est toujours inférieure à la valeur Min. >> Étape 3
  • La valeur est toujours supérieure à la plage Max. >> Étape 4
  • La valeur change entre la valeur normale et la valeur Max. >> Étape 4



Étape 1.5

Exécutez une tâche et voyez si l'erreur apparaît.

Screenshot 2024-05-31 at 3.16.46 PM.png



Déterminez le résultat du test et la prochaine action à entreprendre.

  • Non, l'erreur n'apparaît pas >> Problème résolu
    • Cause possible:
      1. Le système a échoué
  • Oui, l'erreur apparaît toujours >> Contactez le support client
    • Cause possible:
    • La carte mère est défectueuse et doit être remplacée



Étape 2

Activez la valeur du flux d'air sur le panneau et déplacez la tête laser autour de la zone de travail pour voir si la valeur change pendant le déplacement de la tête laser.



Déterminez le résultat du test et la prochaine action à entreprendre.

  • La valeur est toujours dans la plage normale >> Étape 2.1
  • La valeur est toujours inférieure à la valeur Min. >> Étape 3
  • La valeur est toujours supérieure à la plage Max. >> Étape 4
  • La valeur change entre la valeur normale et la valeur Max. >> Étape 4



Étape 2.1

Exécutez une tâche et voyez si l'erreur apparaît.

Screenshot 2024-05-31 at 3.16.46 PM.png



Déterminez le résultat du test et la prochaine action à entreprendre.

  • Non, l'erreur n'apparaît pas >> La machine n'a pas de problème



Étape 2.2

Reconnectez le tube transparent à 3 voies (joint en T). Exécutez une tâche et vérifiez si l'erreur apparaît.

  • Éteignez la machine. Retirez le couvercle latéral en dévissant ces vis T8 et débranchez les deux extensions USB. (Référez-vous au schéma si votre carte PCB n'est pas la même que sur la photo.)



  • Reconnectez le tube transparent à 3 voies (joint en T).



  • Exécutez une tâche et voyez si l'erreur apparaît.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Déterminez le résultat du test et la prochaine action à entreprendre.

  • Non, l'erreur n'apparaît pas >> Problème résolu
    • Cause possible:
      1. La connexion du tube transparent à 3 voies (joint en T) était mauvaise



Étape 2.3

Réinitialisez la carte SD et exécutez une tâche pour voir si l'erreur apparaît.

5-24 HEXA - Reflash de la carte SD



Déterminez le résultat du test et la prochaine action à entreprendre.

  • Non, l'erreur n'apparaît pas >> Problème résolu
    • Cause possible:
      1. Le système a échoué
  • Oui, l'erreur apparaît toujours >> Contactez le support client
    • Cause possible:
      1. La carte mère est défectueuse et doit être remplacée



Étape 3

Reconnectez le tube transparent à 3 voies (joint en T) et vérifiez la valeur du débit d'air.

  • Éteignez la machine. Retirez le couvercle latéral en dévissant ces vis T8 et débranchez les deux extensions USB. (Référez-vous au schéma si votre carte PCB n'est pas la même que sur la photo.)



  • Reconnectez le tube transparent à 3 voies (joint en T).



  • Déplacez la tête laser et vérifiez la valeur du débit d'air.



Déterminez le résultat du test et la prochaine action à entreprendre.

  • La valeur est toujours dans la plage normale >> Étape 3.3
  • La valeur est toujours inférieure à la valeur Min. >> Étape 3.1
  • La valeur est toujours supérieure à la plage Max. >> Étape 4
  • La valeur change entre la valeur normale et la valeur Max. >> Étape 4



Étape 3.1

Vérifiez s'il y a une fuite ou un dommage au tuyau d'air et au tube transparent à 3 voies.

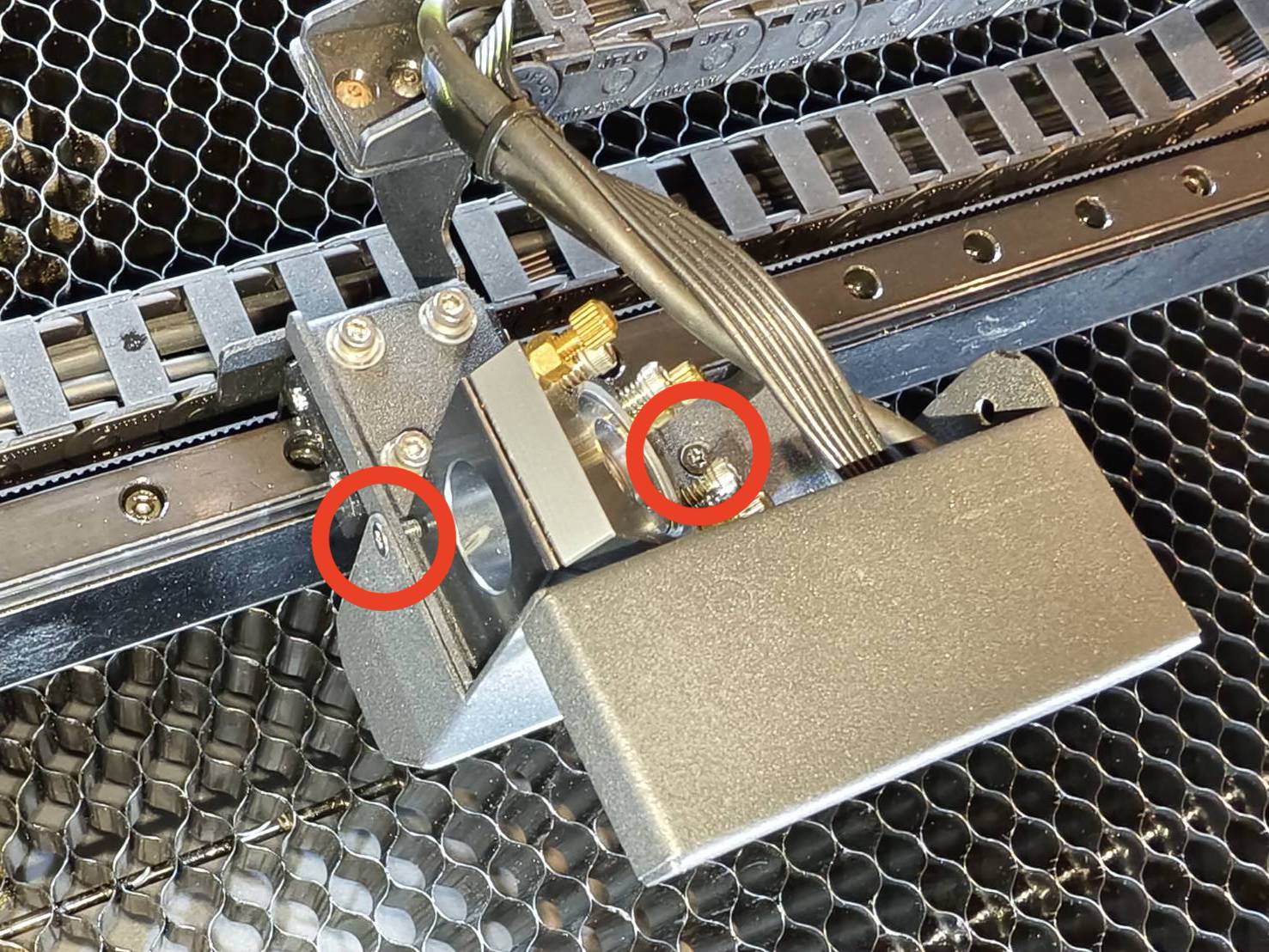

  • Vérifiez le tuyau d'air sur la buse laser. (Le bouclier doit être retiré.)


  • Vérifiez le tuyau d'air sur la pompe à air.



  • Vérifiez le tube transparent à 3 voies.



  • Vérifiez le trajet du tuyau d'air.

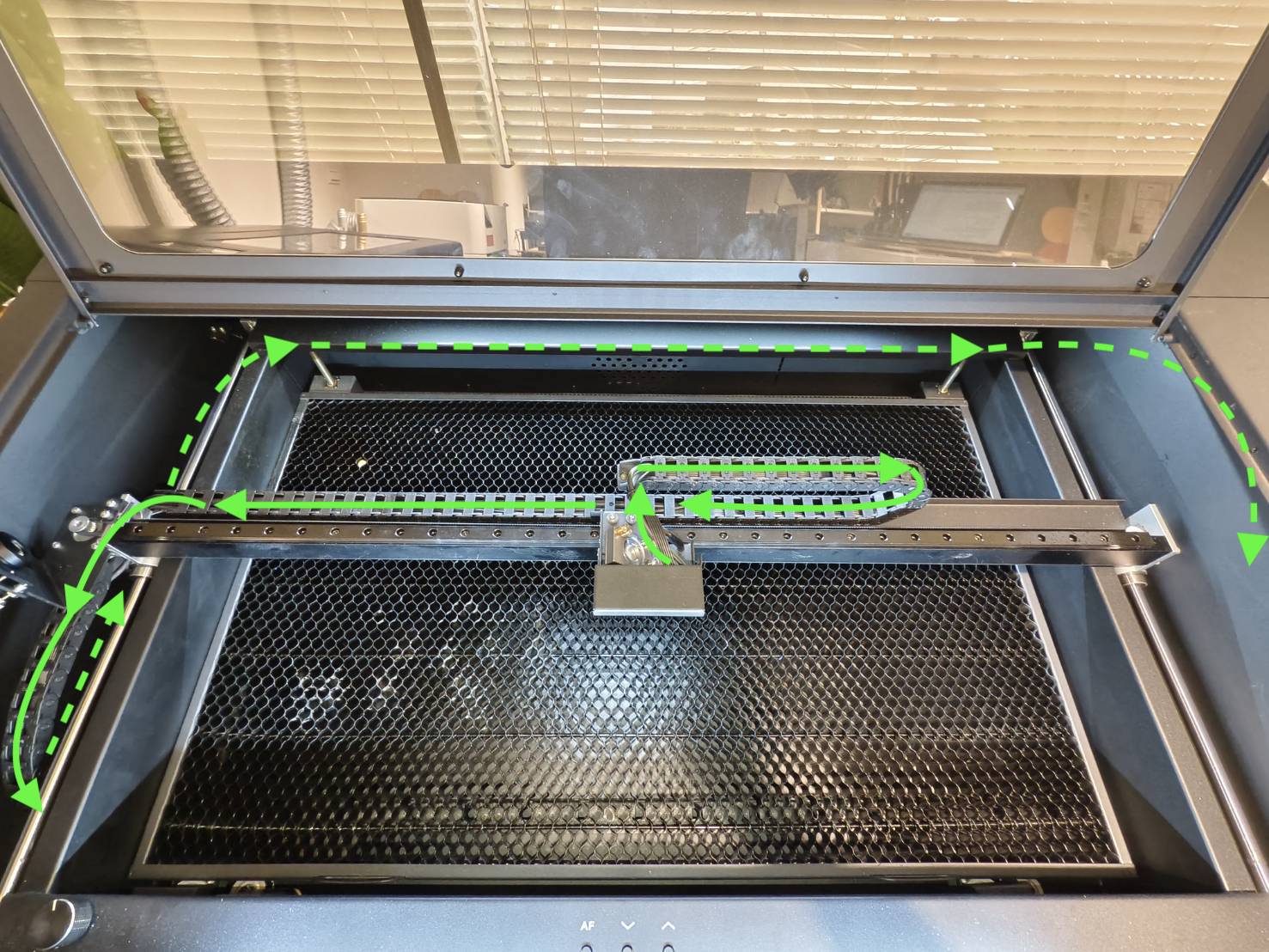

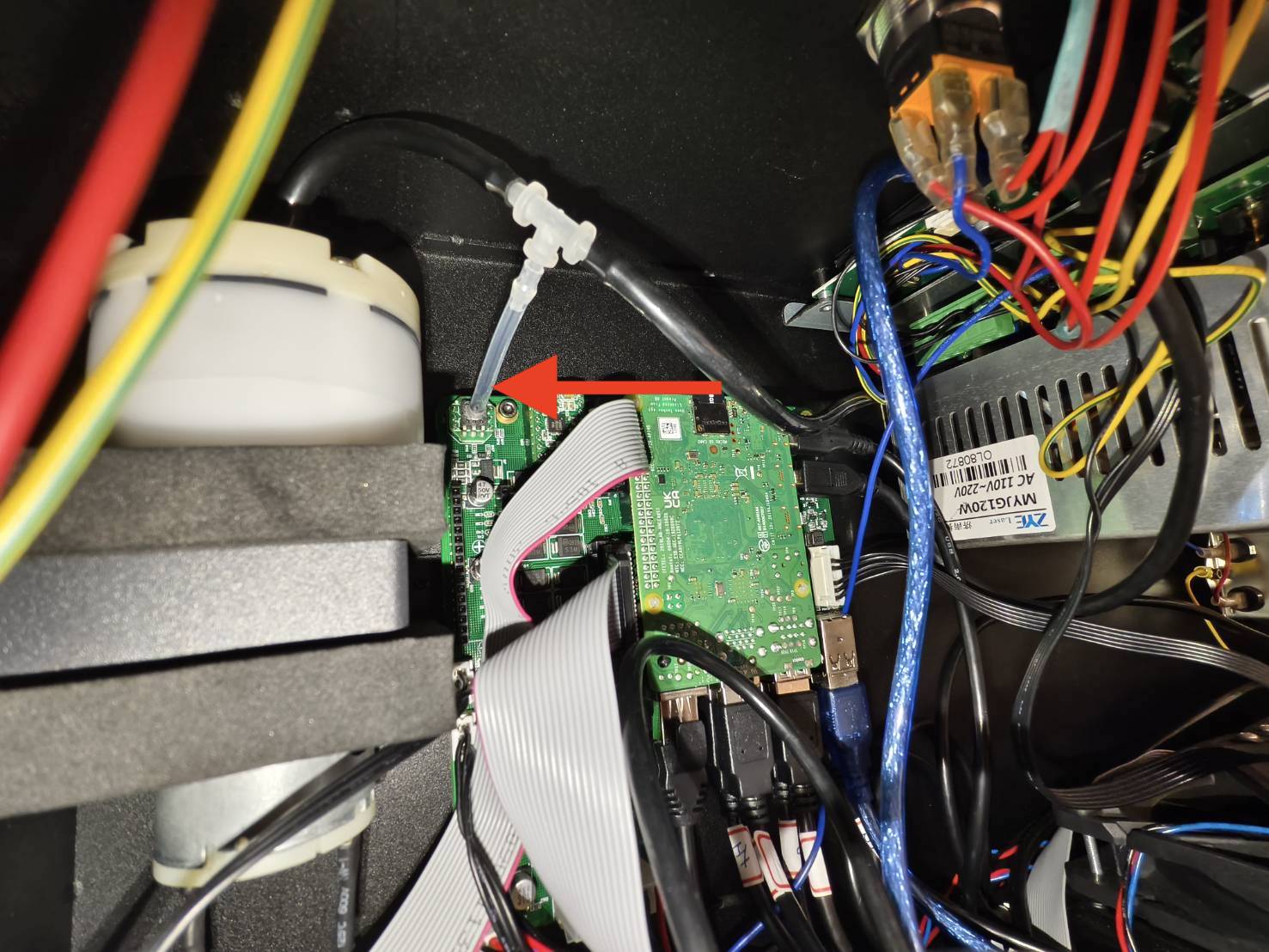

    La disposition du tuyau d'air en général

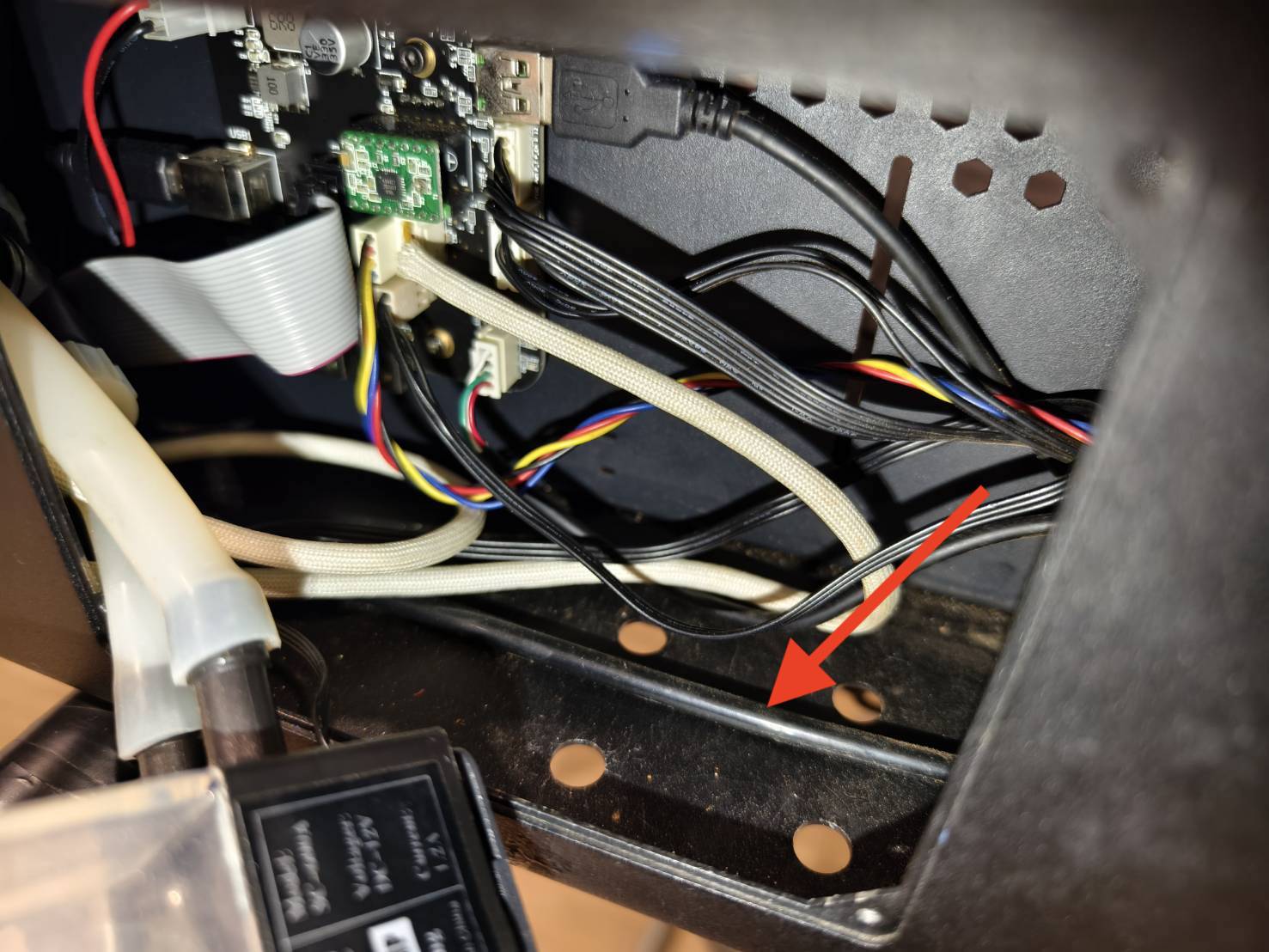

    L'arrière de la machine permet de vérifier une section du tuyau d'air

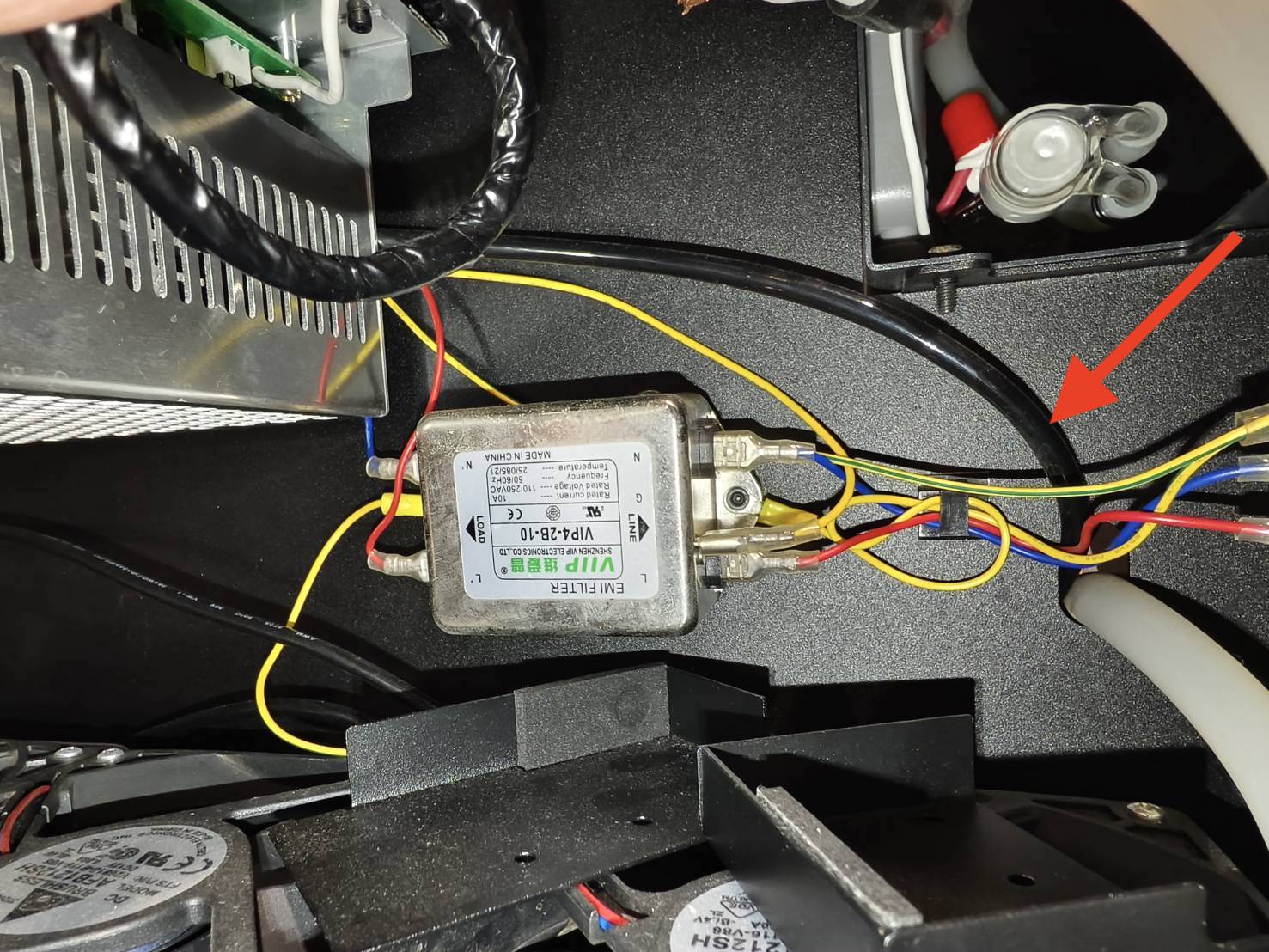

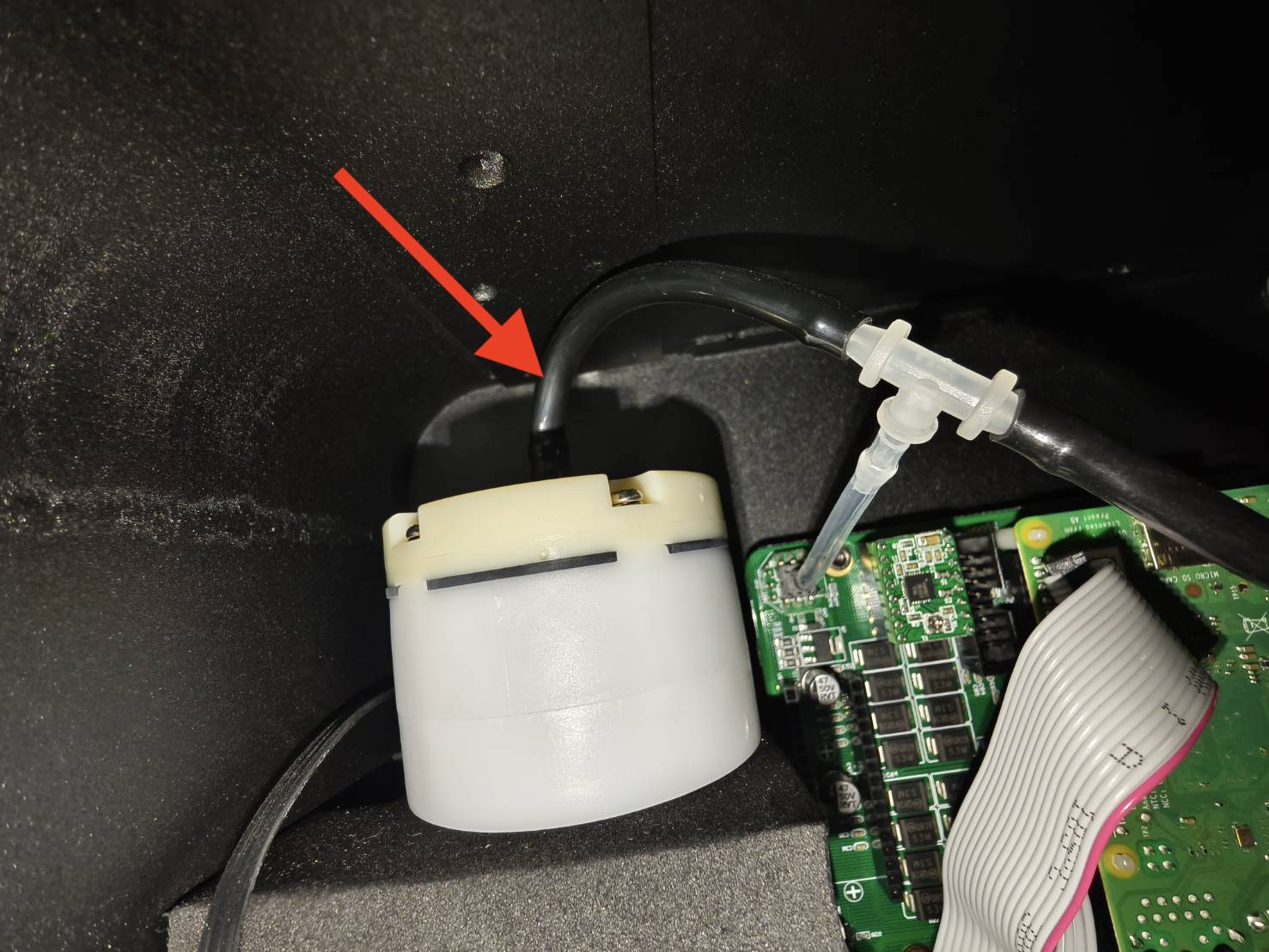

    Du côté de la pompe à air, une section du tuyau d'air peut être vérifiée



Déterminez le résultat du test et la prochaine action à entreprendre.

  • Le tuyau d'air et le tube transparent à 3 voies sont en bon état >> Étape 3.2
  • Le tuyau d'air ou le tube transparent à 3 voies est défectueux >> Contactez le support client
    • Cause possible:
      1. Le tuyau d'air est défectueux et doit être remplacé
      2. Le tube transparent à 3 voies est défectueux et doit être remplacé



Étape 3.2

Réinitialisez la carte SD et vérifiez si la valeur du débit d'air redevient normale.

5-24 HEXA - Reflash de la carte SD



Déterminez le résultat du test et la prochaine action à entreprendre.

  • La valeur est toujours dans la plage normale >> Étape 3.3
  • La valeur est toujours inférieure à la valeur Min. >> Contactez le support client
    • Cause possible:
      1. La pompe à air est défectueuse et doit être remplacée
      2. La carte mère est défectueuse et doit être remplacée
      3. Le tube transparent à 3 voies est défectueux et doit être remplacé
  • La valeur est toujours supérieure à la plage Max. >> Étape 4
  • La valeur change entre la valeur normale et la valeur Max. >> Étape 4



Étape 3.3

Exécutez une tâche et voyez si l'erreur apparaît.

Screenshot 2024-05-31 at 3.16.46 PM.png



Déterminez le résultat du test et la prochaine action à entreprendre.

  • Non, l'erreur n'apparaît pas >> Problème résolu
    • Cause possible:
      1. Échec du système
      2. La connexion du tube transparent à 3 voies (joint en T) était mauvaise
  • Oui, l'erreur apparaît toujours >> Contactez le support client
    • Cause possible:
      1. La carte mère est défectueuse et doit être remplacée



Étape 4

Ouvrez le couvercle latéral et vérifiez si le tuyau d'air noir est plié quelque part.

  • Éteignez la machine. Retirez le couvercle latéral en dévissant ces vis T8 et débranchez les deux extensions USB. (Référez-vous au schéma si votre carte PCB n'est pas la même que sur la photo.)



  • Vérifiez si le tuyau d'air est plié quelque part.



Déterminez le résultat du test et la prochaine action à entreprendre.

  • Le tuyau d'air n'est pas plié >> Étape 5



Étape 4.1

Essayez de redresser la section pliée du tuyau d'air et testez la valeur du débit d'air.
Ne le coupez pas. L'objectif ici est seulement d'appliquer une force pour redresser le tuyau.



Déterminez le résultat du test et la prochaine action à entreprendre.

  • Le tuyau d'air ne peut pas être redressé >> Contactez le support client
    • Cause possible:
      1. Le tuyau d'air est endommagé et doit être remplacé.
  • La valeur est toujours dans la plage normale >> Étape 4.2
  • La valeur est toujours inférieure à la valeur Min. >> Étape 3
  • La valeur est toujours supérieure à la plage Max. >> Contactez le support client
    • Cause possible:
      1. Le tuyau d'air est endommagé et doit être remplacé.
  • La valeur change entre la valeur normale et la valeur Max. >> Contactez le support client
    • Cause possible:
      1. Le tuyau d'air est endommagé et doit être remplacé.



Étape 4.2

Exécutez une tâche et voyez si l'erreur apparaît.

Screenshot 2024-05-31 at 3.16.46 PM.png



Déterminez le résultat du test et la prochaine action à entreprendre.

  • Non, l'erreur n'apparaît pas >> Problème résolu
    • Cause possible:
      1. Le tuyau d'air était plié mais peut être redressé et réparé



Étape 4.3

Réinitialisez la carte SD et exécutez une tâche pour voir si l'erreur apparaît.

5-24 HEXA - Reflash de la carte SD



Déterminez le résultat du test et la prochaine action à entreprendre.

  • Non, l'erreur n'apparaît pas >> Problème résolu
    • Cause possible:
      1. Le système a échoué
  • Oui, l'erreur apparaît toujours >> Contactez le support client
    • Cause possible:
      1. La carte mère est défectueuse et doit être remplacée



Étape 5

Reflashez la carte SD et vérifiez la valeur du débit d'air.

5-24 HEXA - Reflash de la carte SD



Déterminez le résultat du test et la prochaine action à entreprendre.

  • La valeur est toujours dans la plage normale >> Étape 3.3
  • La valeur est toujours inférieure à la valeur Min. >> Étape 3
  • La valeur est toujours supérieure à la plage Max. >> Étape 5.1
  • La valeur change entre la valeur normale et la valeur Max. >> Étape 5.1



Étape 5.1

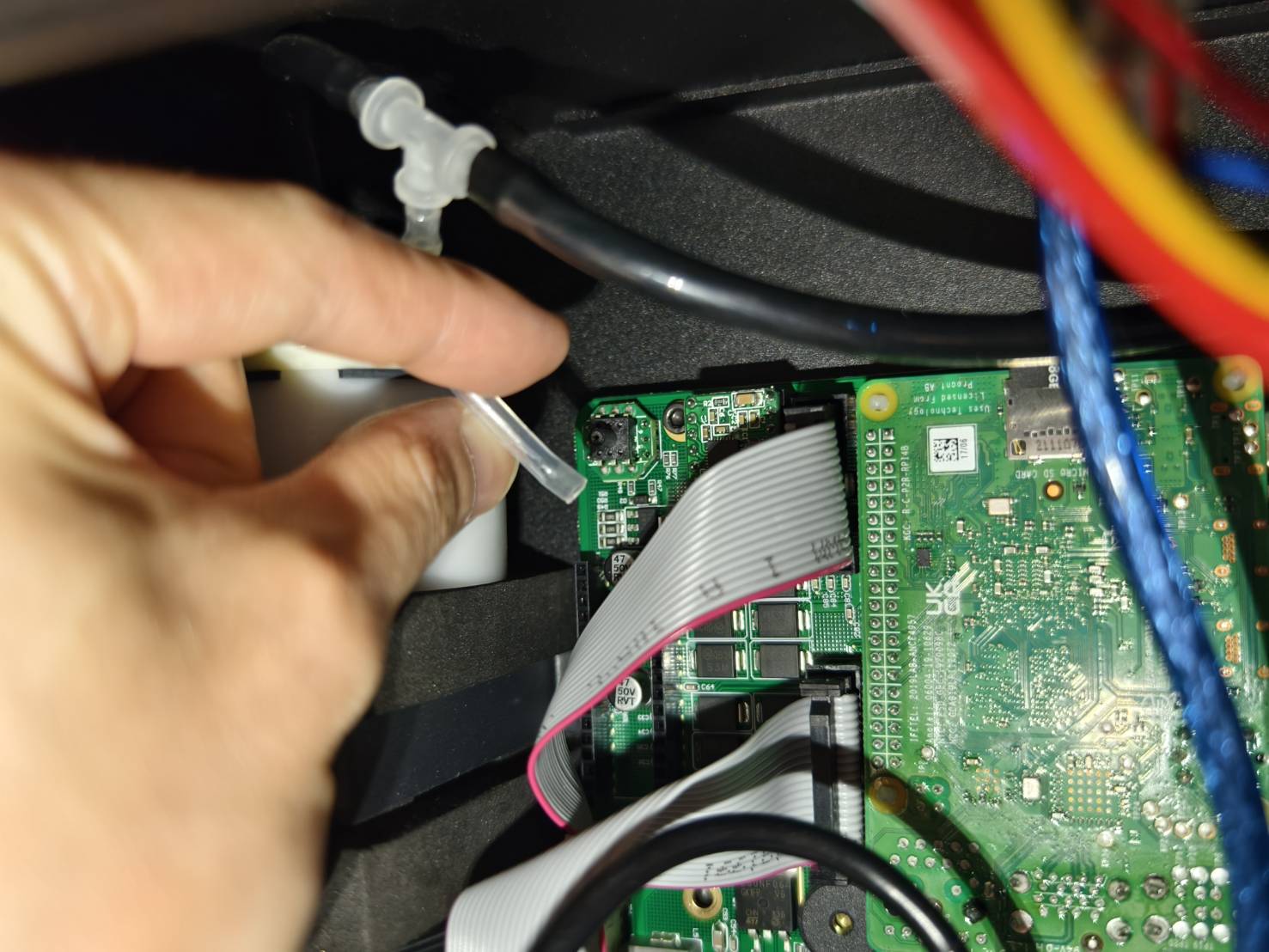

Débranchez le tube transparent à 3 voies de la carte mère et vérifiez si la valeur diminue.



Déterminez le résultat du test et la prochaine action à entreprendre.

  • La valeur diminue et reste en dessous de la plage normale >> Contactez le support client
    • La pompe à air est défectueuse et doit être remplacée
    • Le tuyau d'air est plié quelque part et ne peut pas être vu
    • La carte mère est défectueuse et doit être remplacée (Moins probable)
    • Le tube transparent à 3 voies est défectueux et doit être remplacé (Moins probable)
  • La valeur change dans la plage normale et anormale >> Contactez le support client
    • Cause possible:
      1. La carte mère est défectueuse et doit être remplacée
  1.



Contactez le support client

  • Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contacter le service client]

*Les informations collectées, telles que les photos ou vidéos montrant le problème de votre machine dans cet article, devront être partagées avec le revendeur ou le support FLUX.
