Merci d'avoir choisi les produits FLUX.

Avant de déballer l'Ador, veuillez vous assurer de lire les Consignes de sécurité.

Les chapitres suivants (2-1 à 2-4) vous fourniront un guide pour assembler et utiliser votre machine.

Vidéo complète de déballage

Veuillez activer les sous-titres YouTube.
La vidéo présente le déballage de la version 20W d'Ador, couvrant les étapes des chapitres 2-1 à 2-4.
Si vous vous référez à la vidéo de déballage, pensez à mettre à jour le firmware vers la dernière version après avoir terminé la connexion de la machine.
Pour les instructions de mise à jour, vous pouvez consulter Mises à jour du micrologiciel
Pour garantir que tous les utilisateurs puissent réussir le test initial, si vous ne constatez aucune marque visible lors de la gravure du fichier de test de déballage, veuillez vous référer aux sections 2-5 pour commencer la gravure et utilisez le fichier d'exemple intégré dans Beam Studio pour effectuer les tests.

Assemblage et configuration

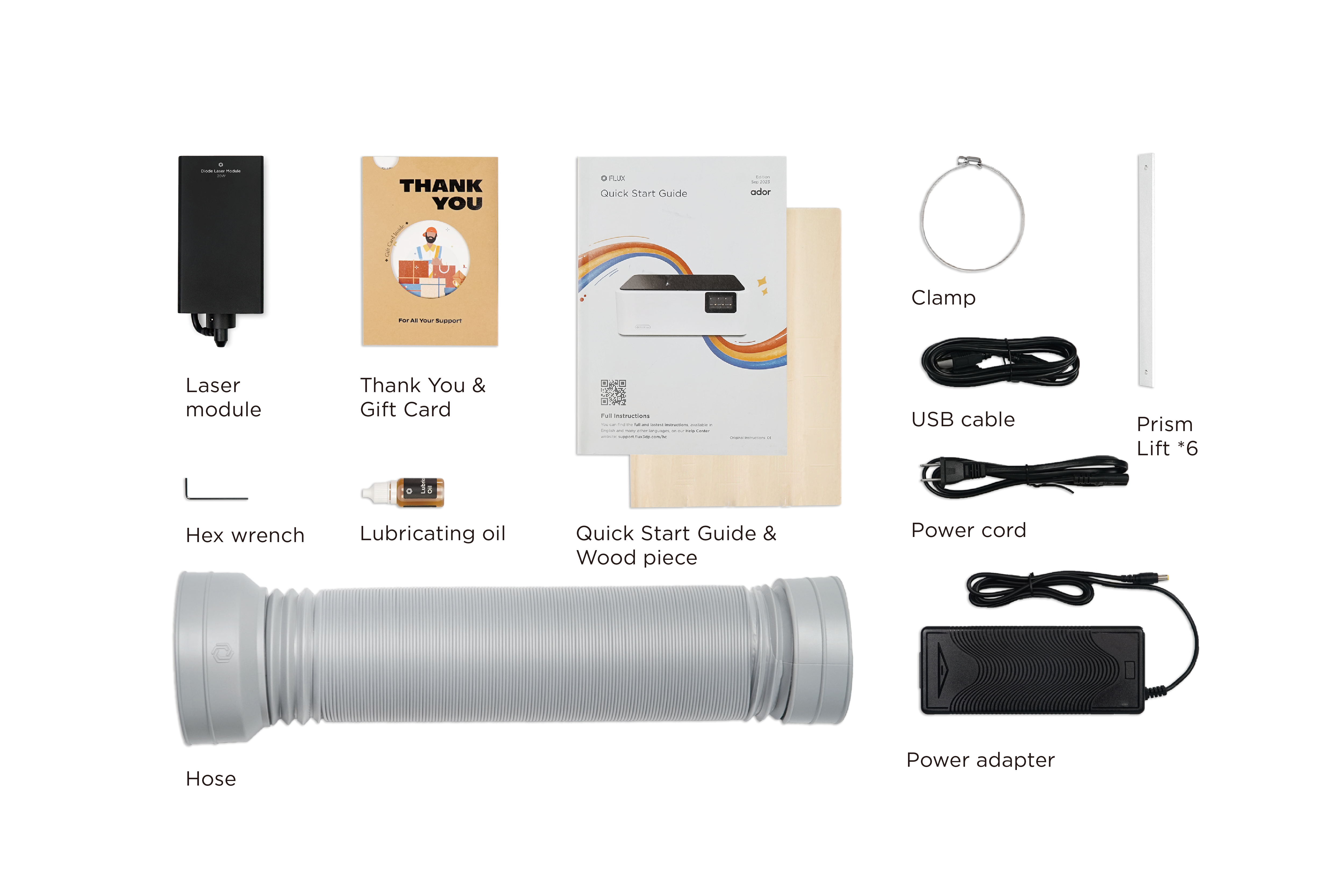

1. Contenu de la boîte ?

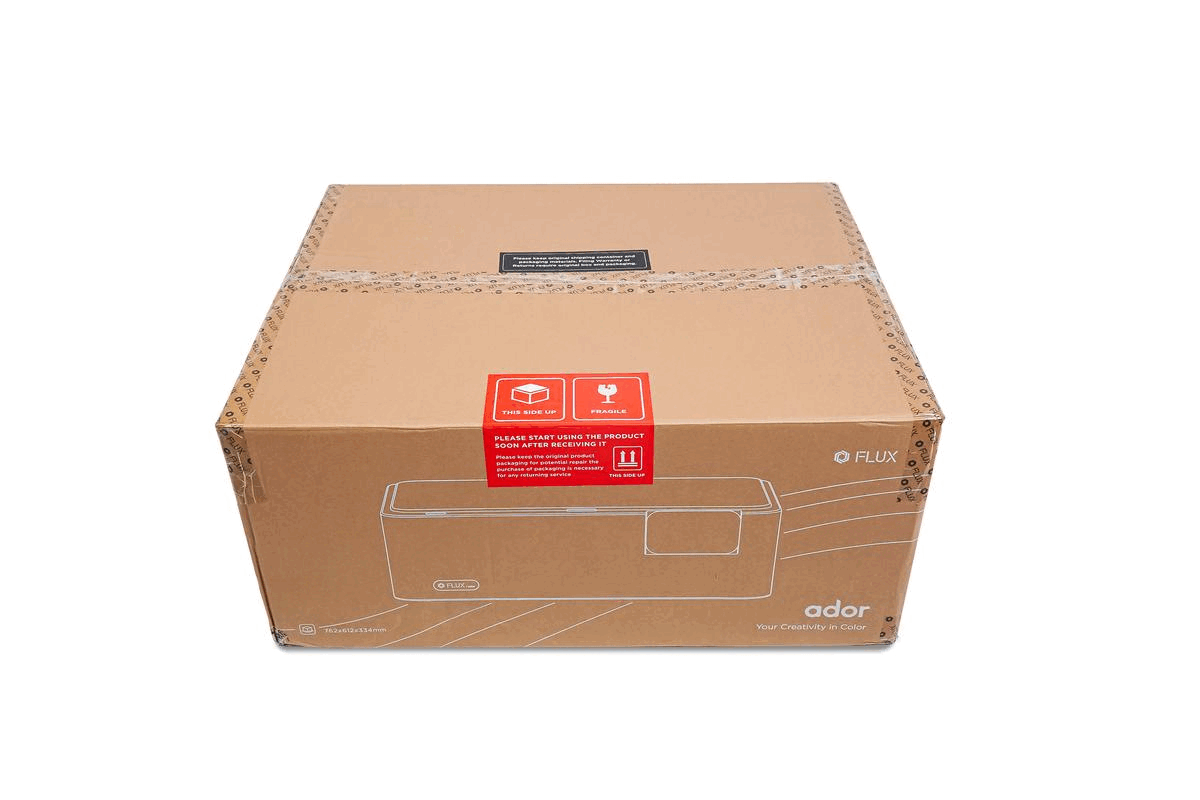

1-1 Ouvrez la boîte et sortez le manuel d'utilisation, la carte-cadeau et le pack de câbles.

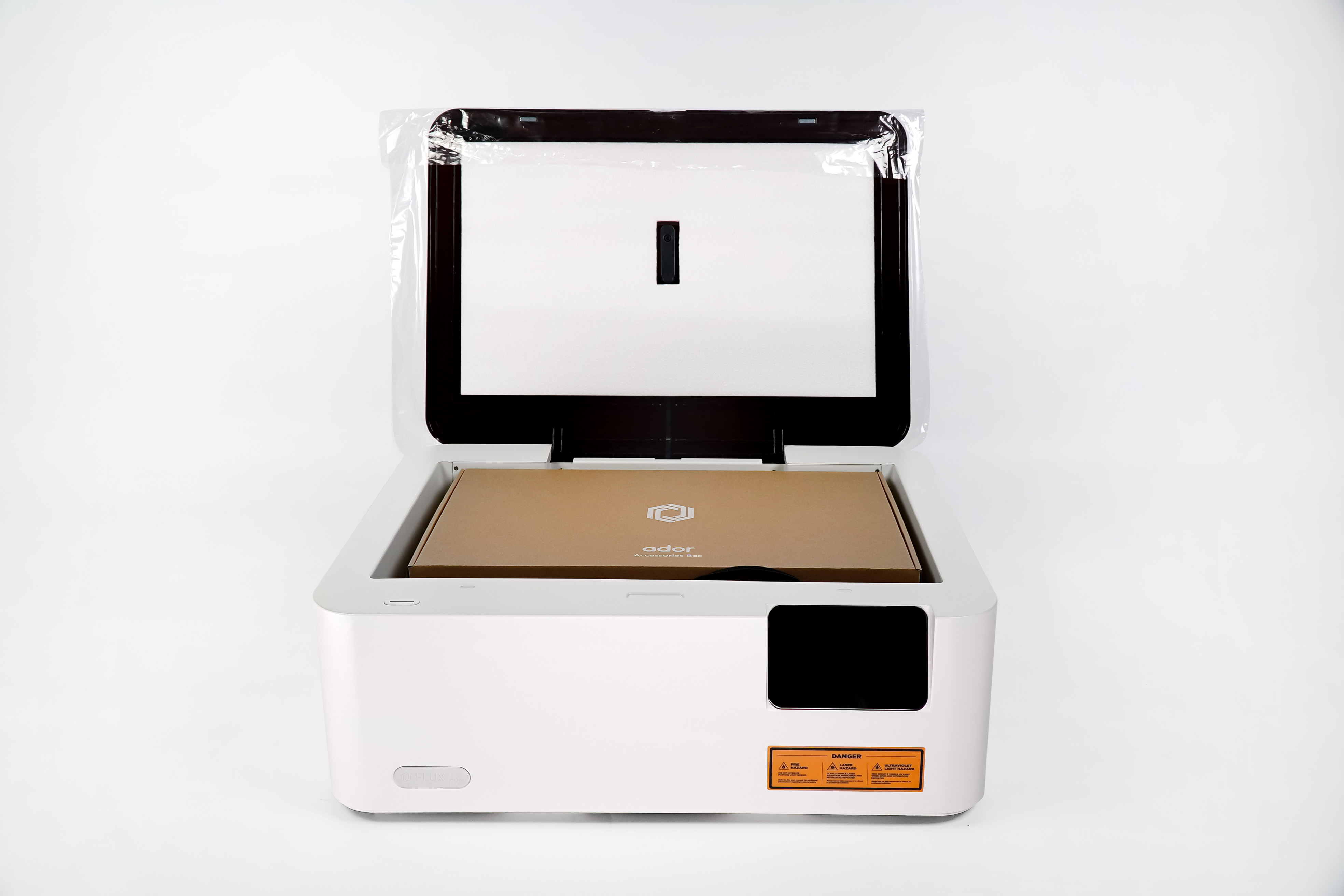

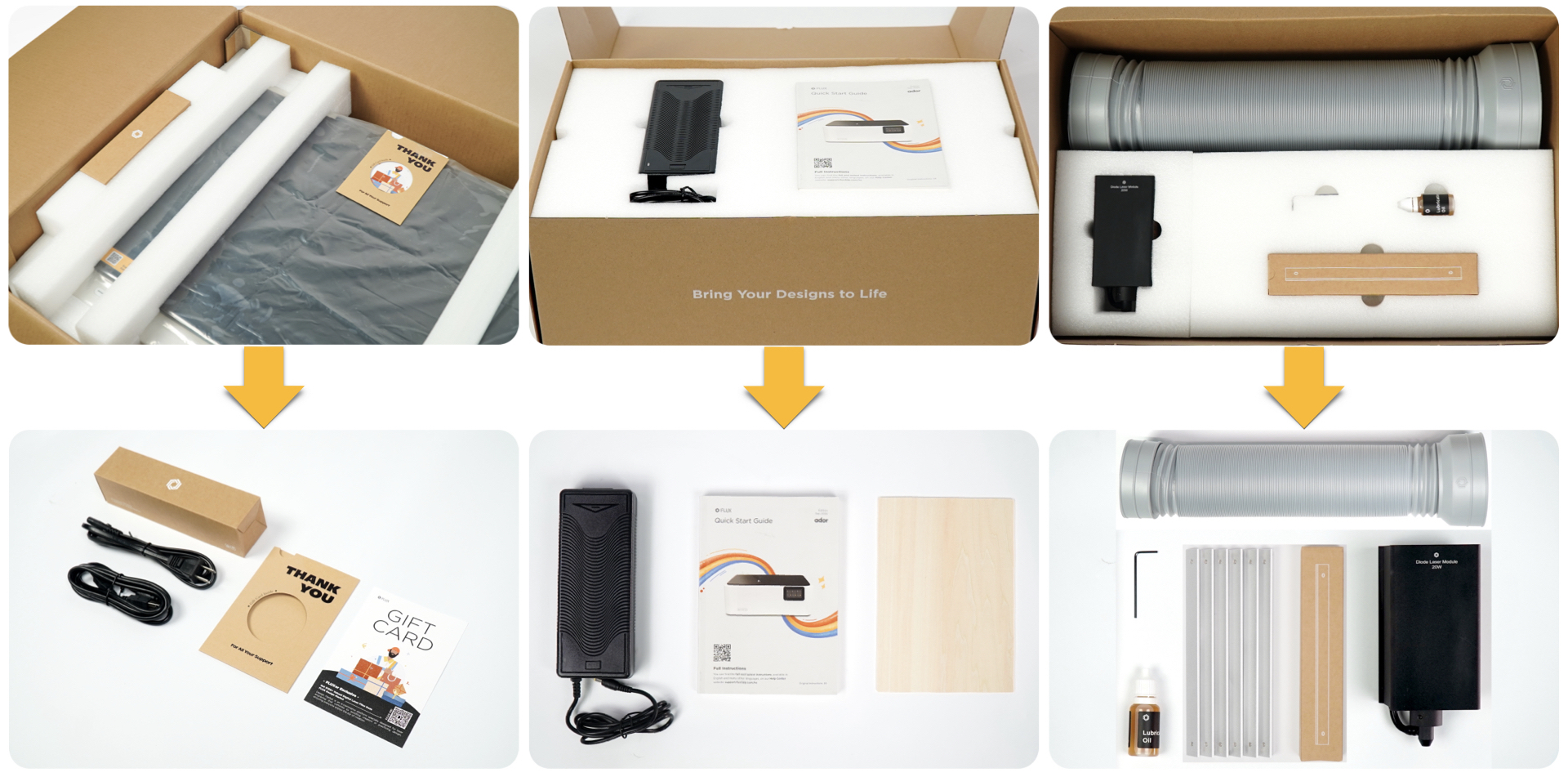

1-2 Ouvrez le couvercle, sortez le pack d'accessoires et vérifiez les éléments à l'intérieur. 配件.001.jpeg

Ador 內容物-EN.png

2. Assemblage :

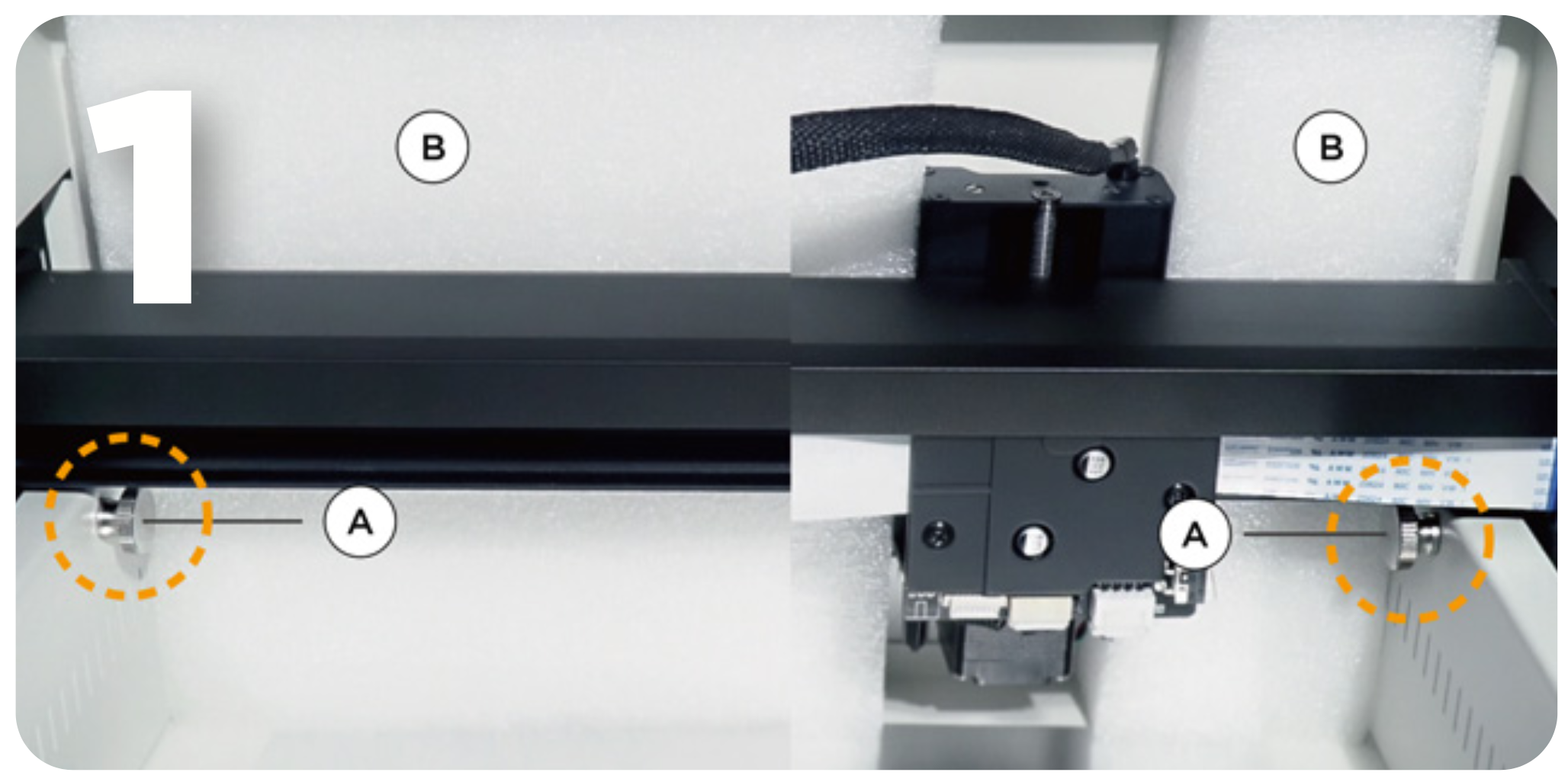

2-1. Sortez la boîte d'accessoires et retirez les deux vis à main "A" fixées de chaque côté des rails X et les matériaux d'amortissement "B" dans la machine. 截圖 2023-09-12 下午5.18.28.png

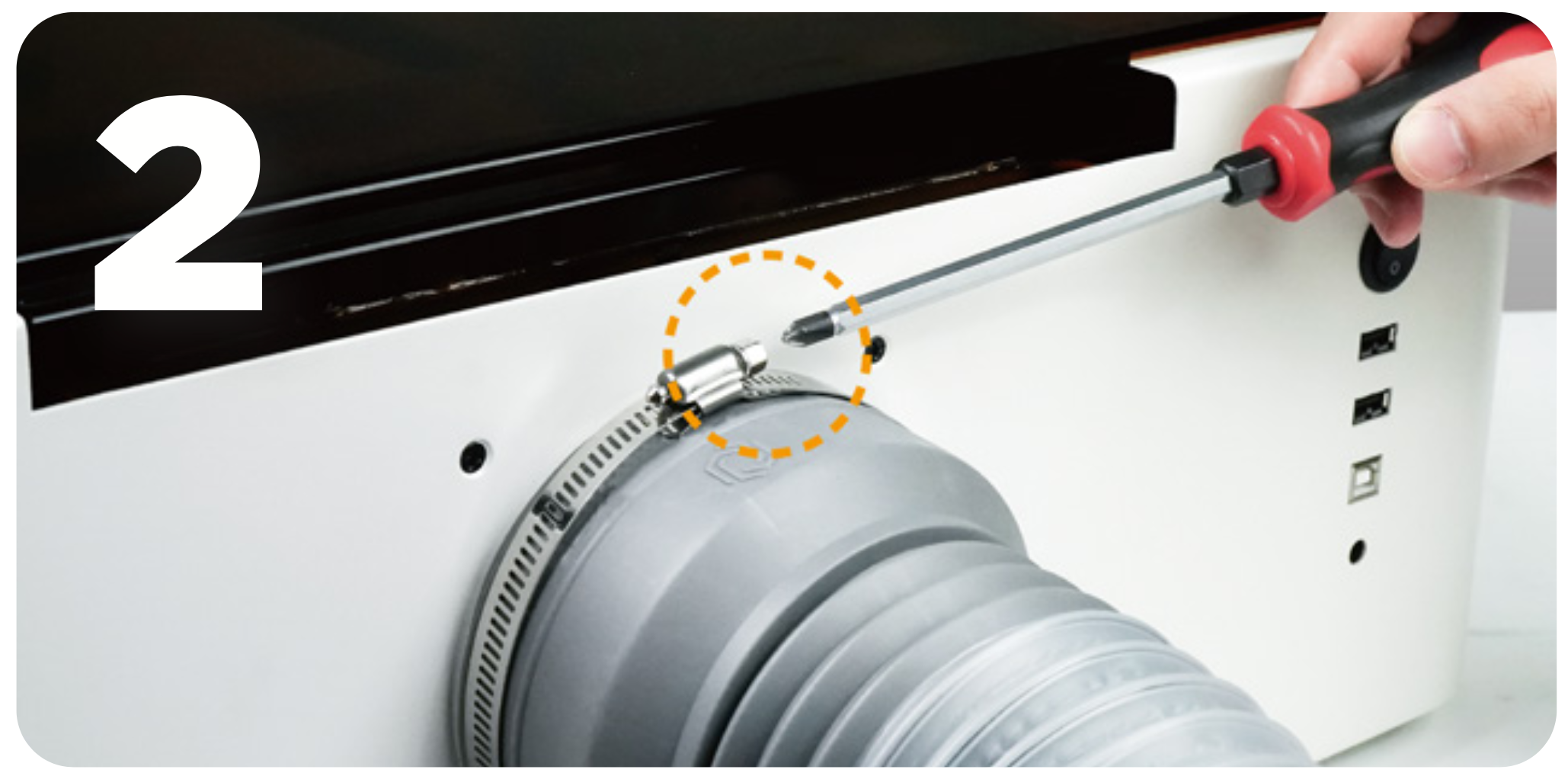

2-2. Installez le tuyau d'évacuation.
1. Desserrez le collier sur le couvercle du ventilateur d'extraction à l'aide d'un tournevis cruciforme et retirez le couvercle.
2. Retirez le matériau d'amortissement dans le tuyau d'évacuation.
3. Insérez le collier sur le grand trou du tuyau d'évacuation et fixez-le à la sortie du ventilateur d'extraction à l'arrière de la machine.
4. Ajustez le serrage du collier et fixez-le sur la sortie du ventilateur d'extraction.
5. Placez l'extrémité ouverte du tuyau d'évacuation à l'extérieur de la fenêtre ou connectez-le à un purificateur d'air.

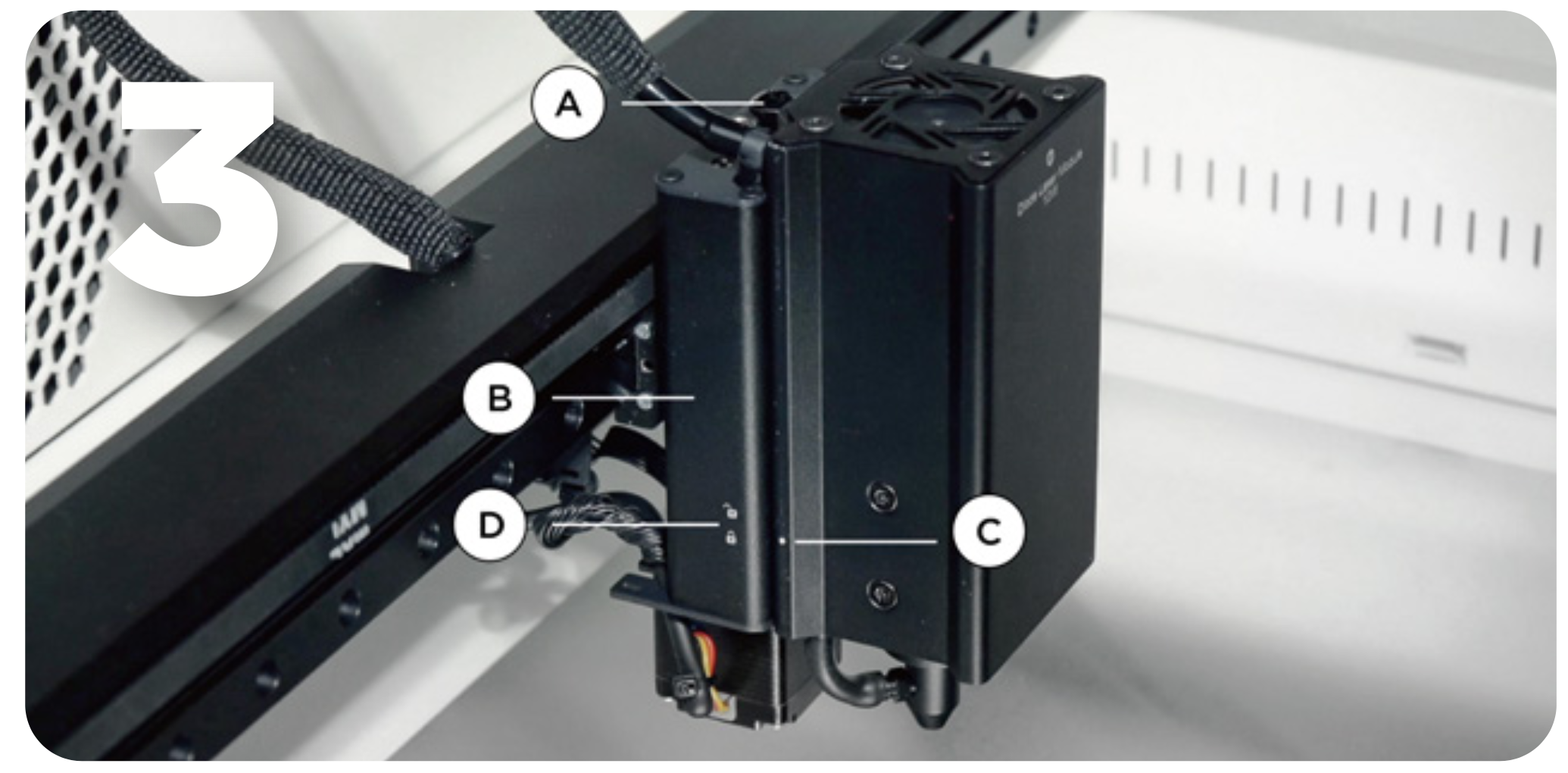

2-3. Installez le module laser.

1. Desserrez la vis à main "A" sur l'adaptateur de module "B."
2. Visez le point "C" sur le module laser vers l'icône de déverrouillage "D" sur l'adaptateur de module et insérez-le jusqu'à l'icône de verrouillage.
3. Resserrez les vis à main "A" sur l'adaptateur de module.

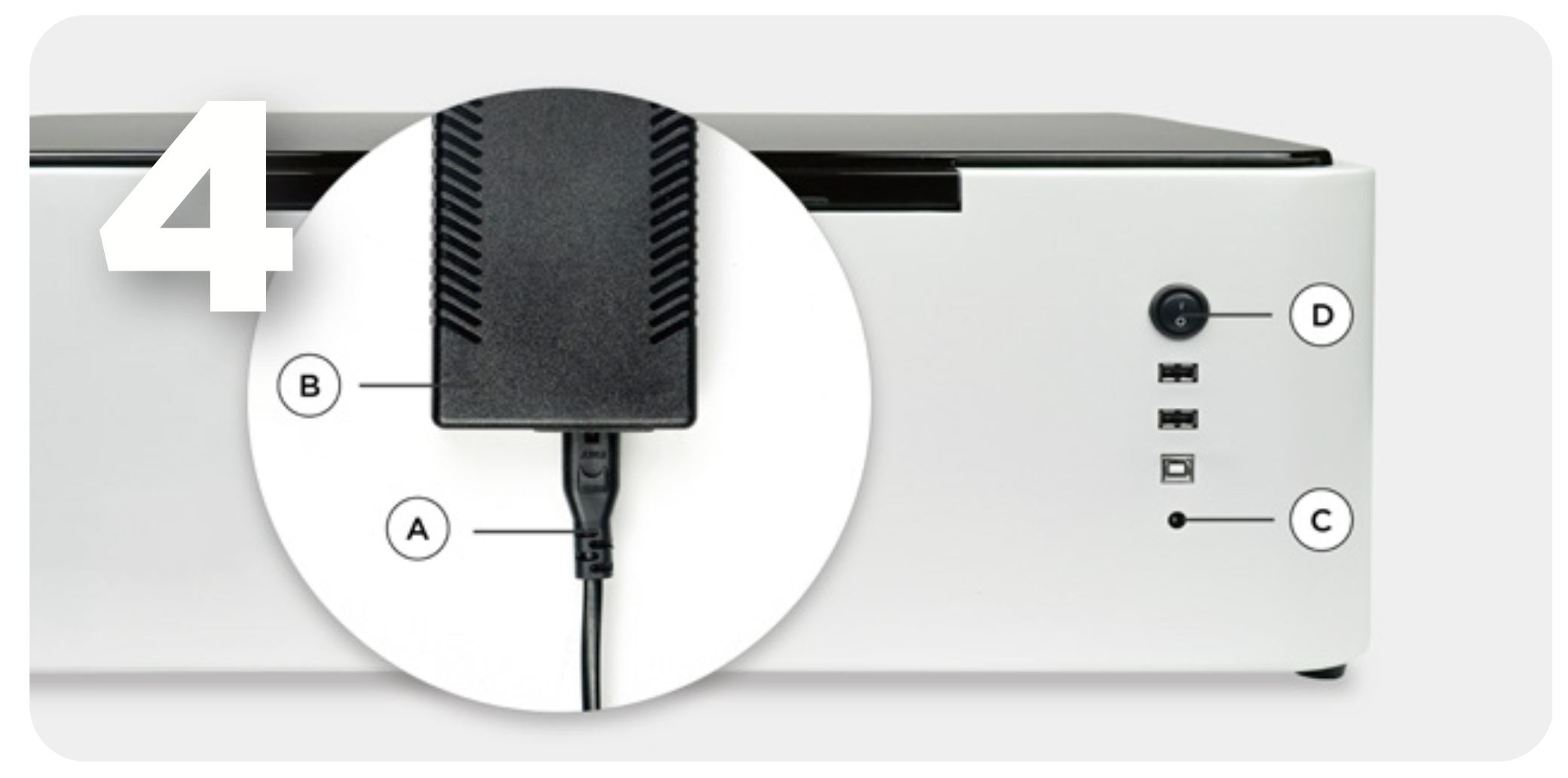

2-4. Connectez le cordon d'alimentation "A" et l'adaptateur secteur "B." Connectez les deux extrémités de l'adaptateur secteur au port d'alimentation "C" à l'arrière de la machine et insérez la fiche dans la prise. Activez l'interrupteur principal, "D," situé à l'arrière de la machine pour allumer la machine. 截圖 2023-09-12 下午5.18.47.png

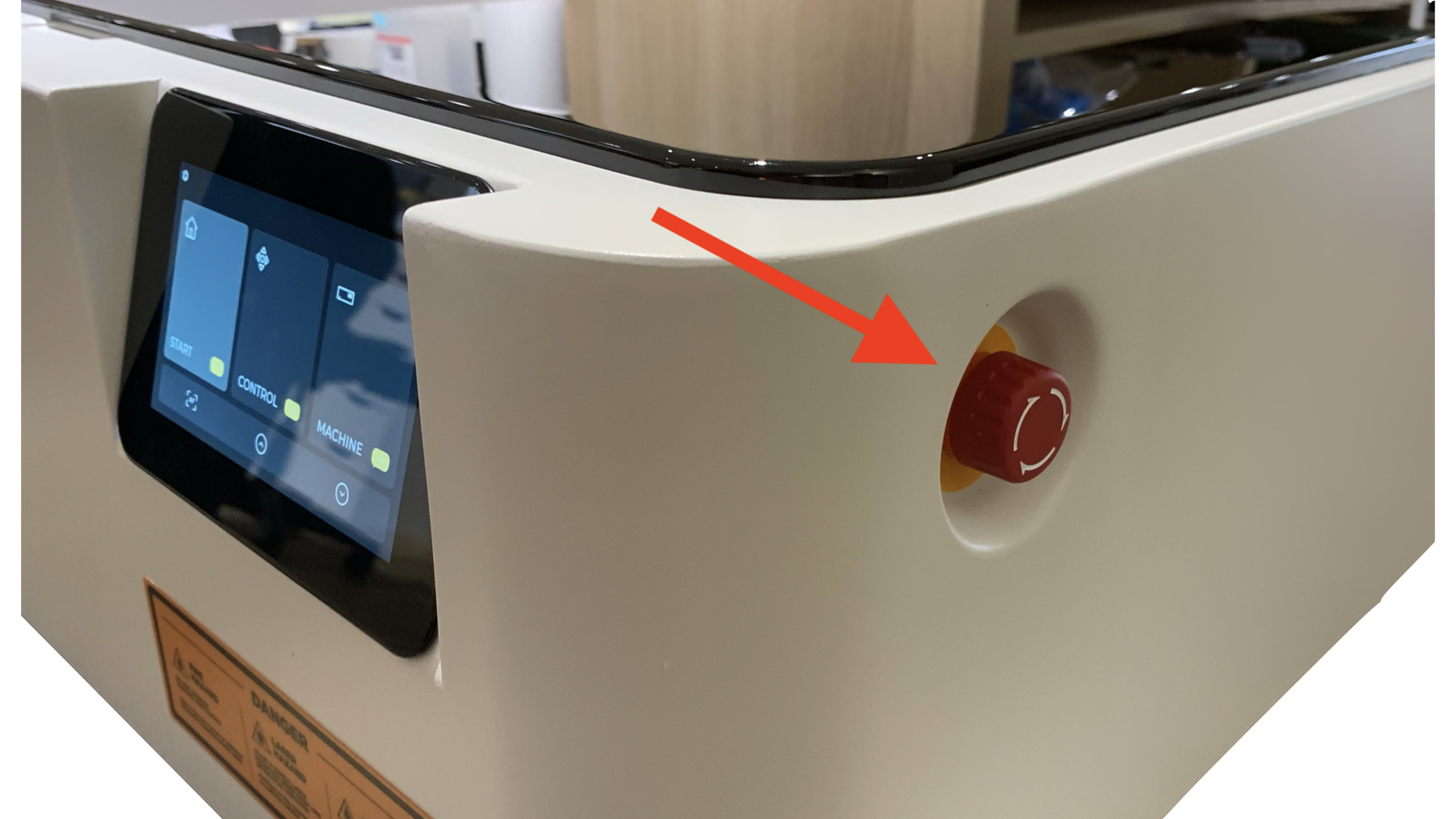

⚠︎ Si l'interrupteur d'alimentation arrière "D" ne répond pas lorsqu'il est allumé, veuillez vérifier si l'interrupteur d'arrêt d'urgence sur le côté droit du panneau de commande de la machine est activé. Si l'interrupteur d'arrêt d'urgence est activé, tournez-le dans le sens des aiguilles d'une montre vers la flèche blanche pour le relâcher. 急停開關.001.png

3. Configuration pour la première utilisation :

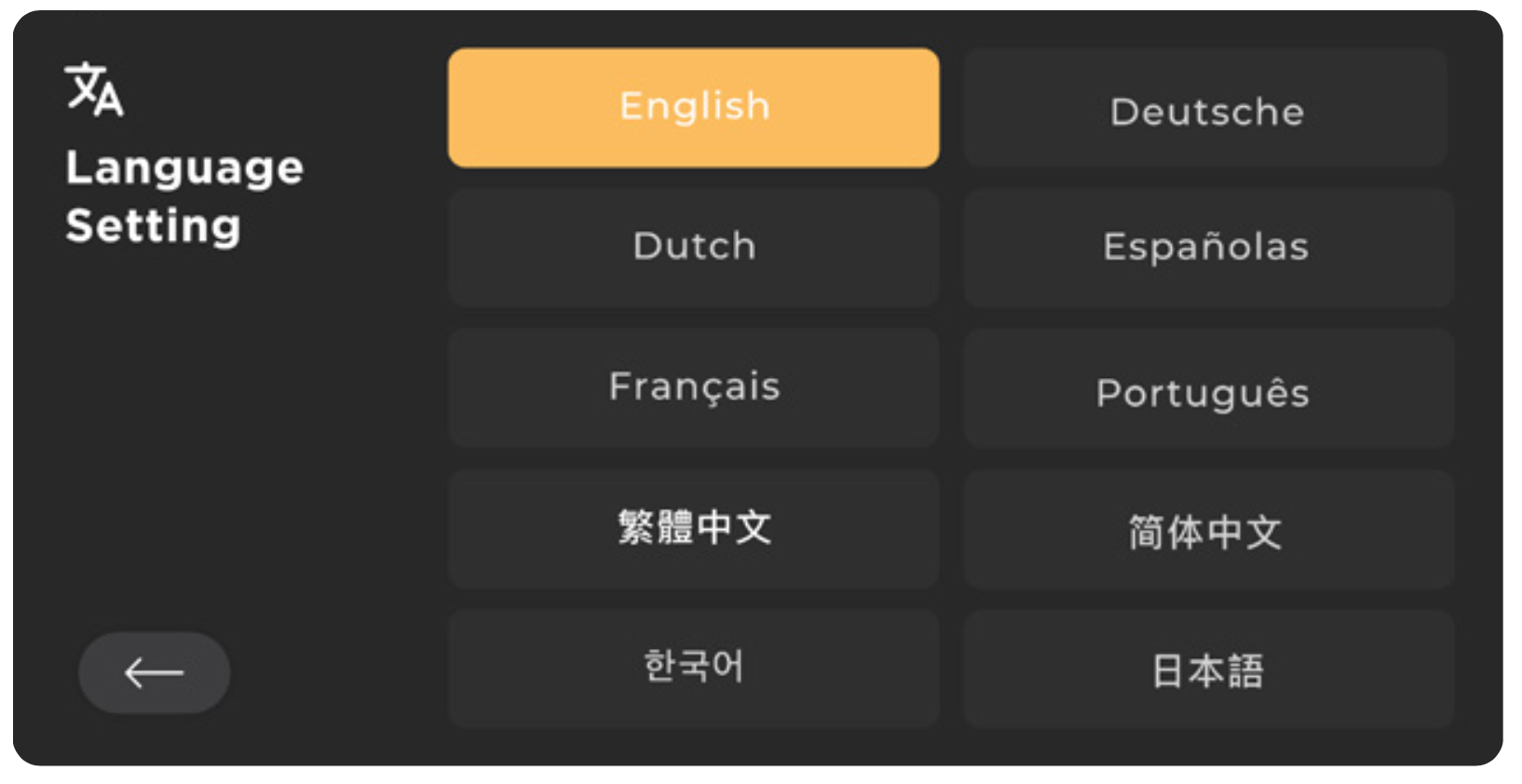

3-1. Suivez le guide sur l'écran de la machine pour sélectionner votre langue.

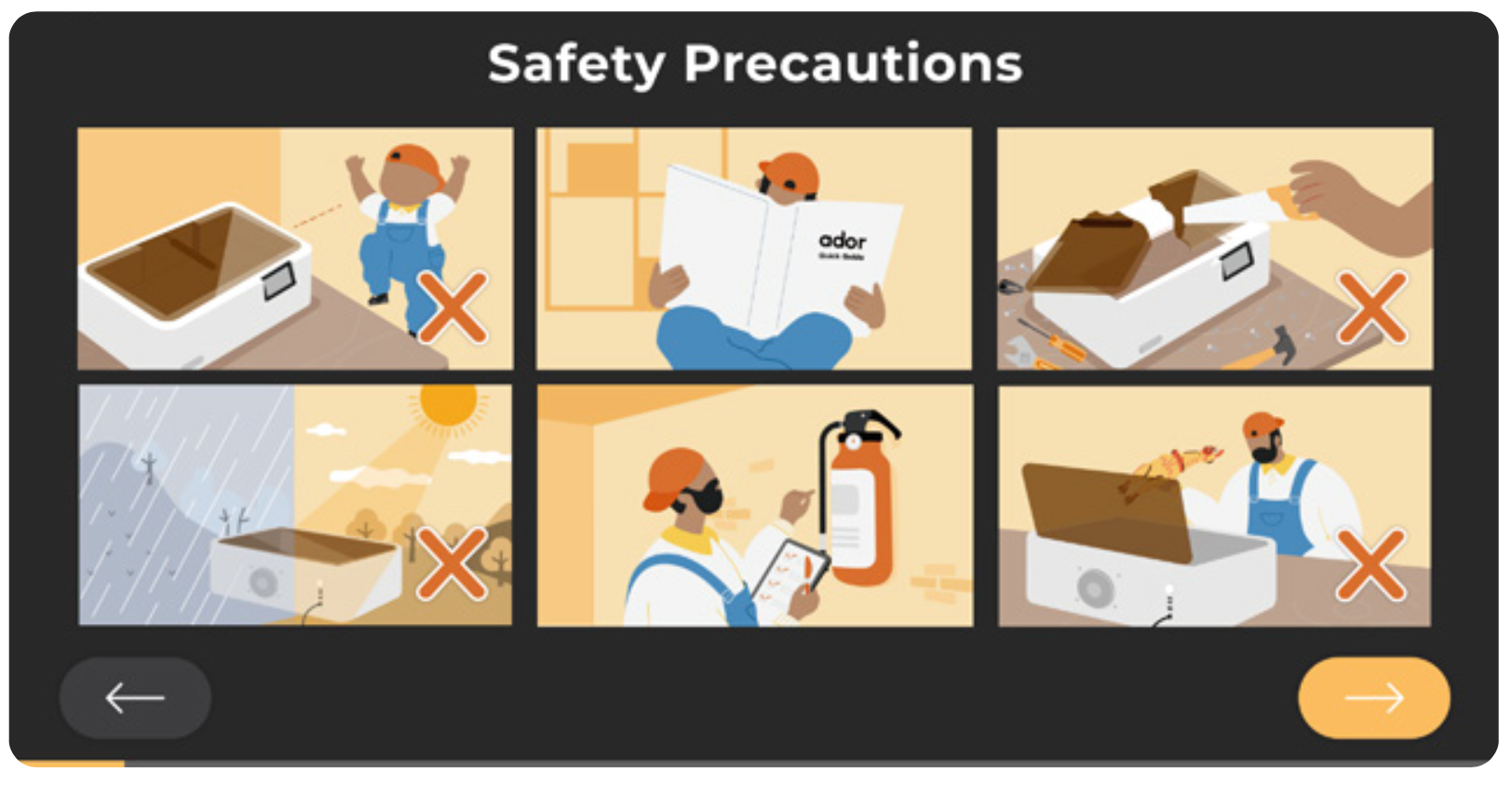

3-2. Lisez attentivement les consignes de sécurité.
截圖 2023-09-12 下午5.37.55.png

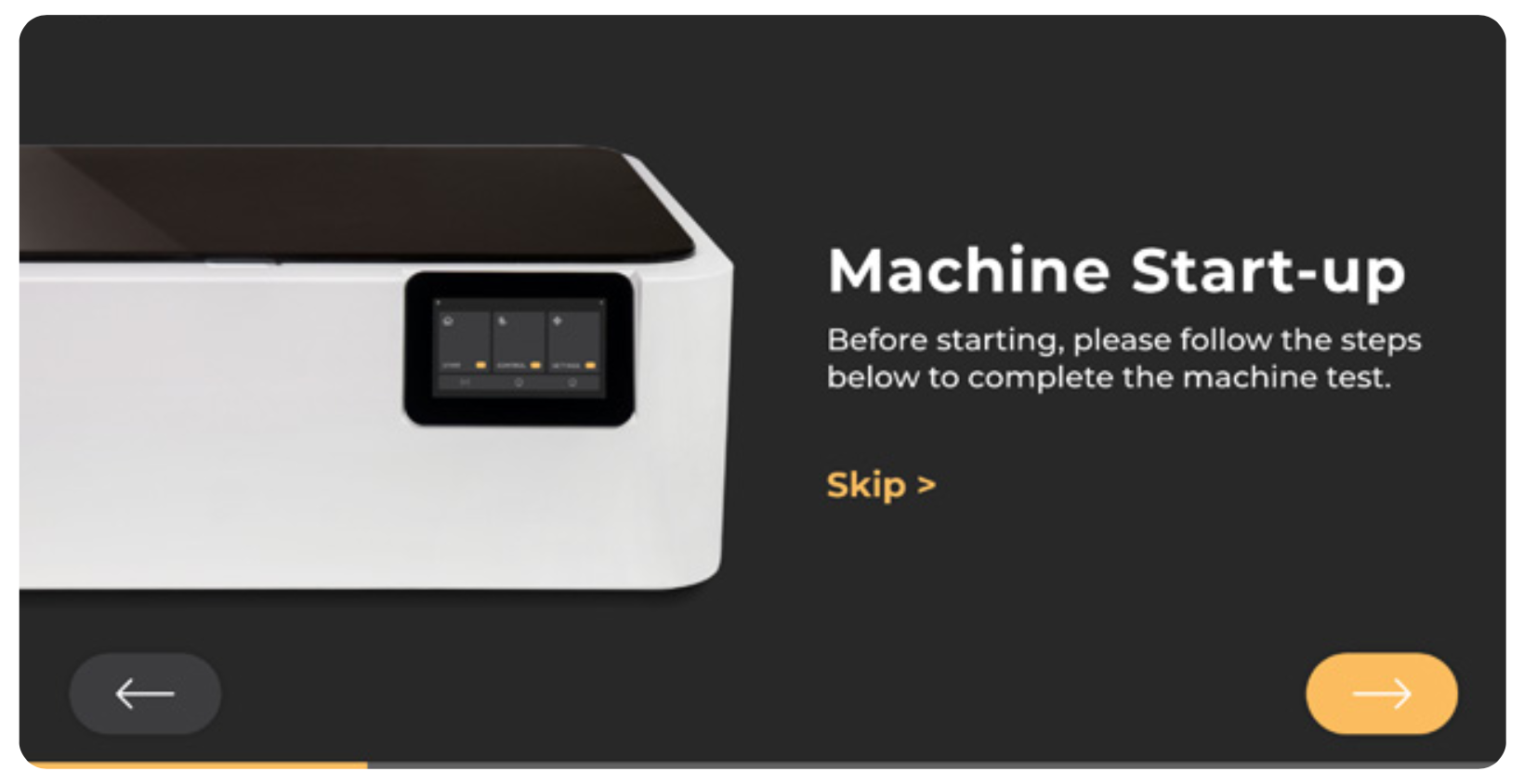

3-3. Suivez les instructions et exécutez le test de démarrage. Assurez-vous de terminer le test de démarrage si la machine est utilisée pour la première fois. 截圖 2023-09-12 下午5.38.04.png

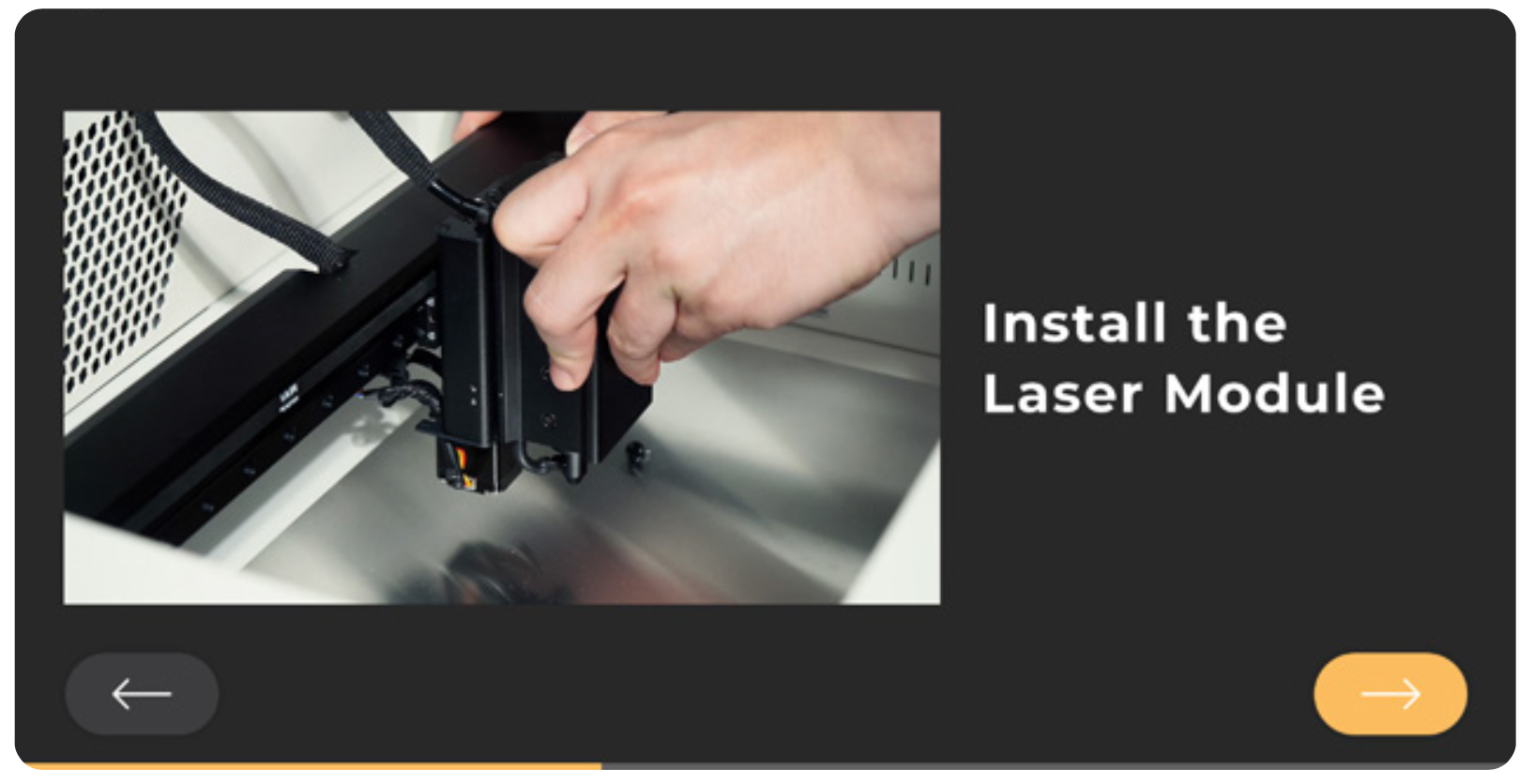

3-4. En suivant les instructions étape par étape, le test de démarrage vous guidera à travers l'installation du module laser et la vérification des verrouillages de porte, de l'autofocus, des moteurs, des interrupteurs de fin de course et de la connexion du module. 截圖 2023-09-12 下午5.38.12.png

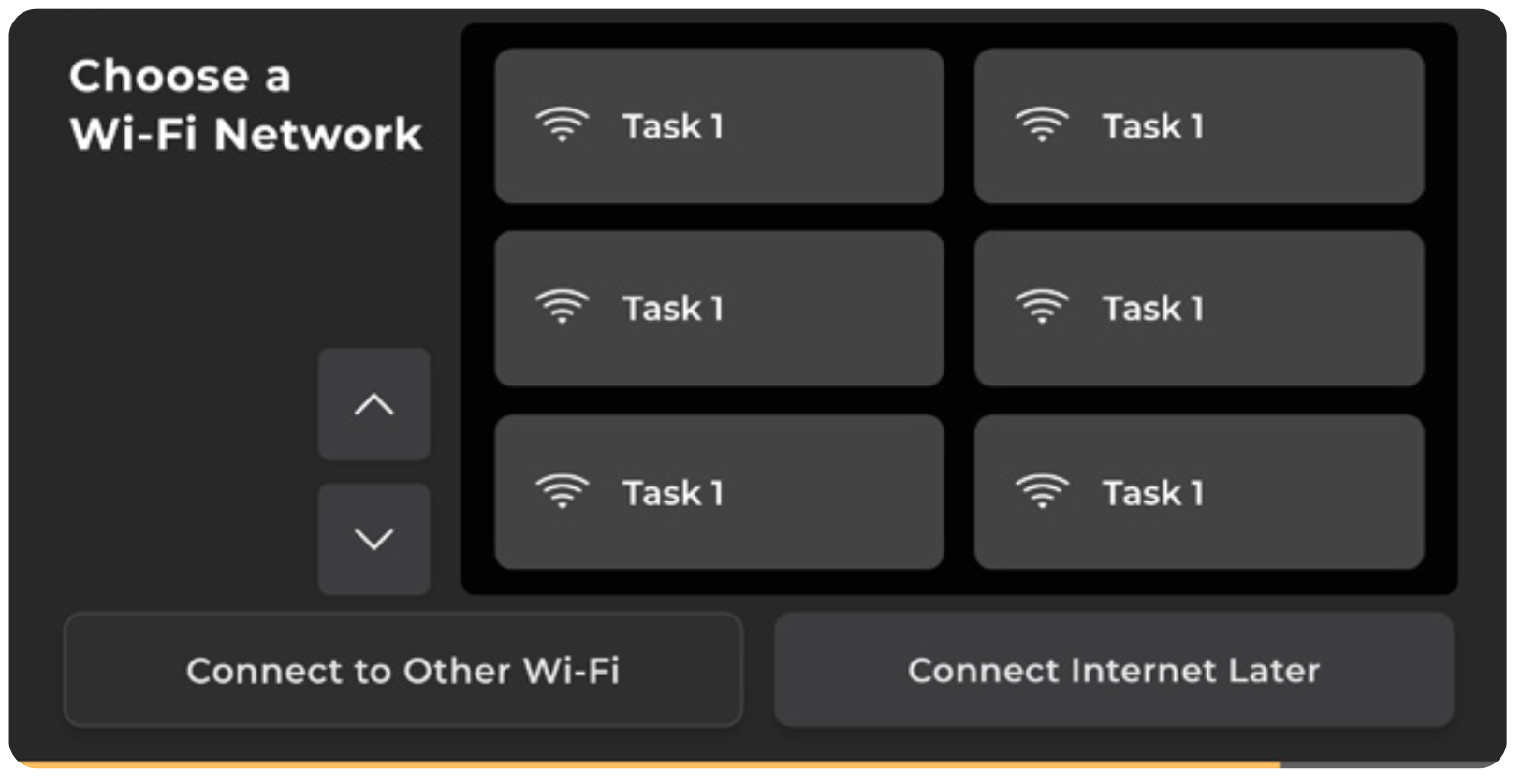

3-5. Suivez le guide sur l'écran de la machine pour configurer la connexion WiFi (2,4 GHz), ou connectez-vous avec un câble Ethernet à votre routeur et sélectionnez se connecter plus tard. 截圖 2023-09-12 下午5.38.21.png

3-6. Après avoir terminé la connexion, veuillez prioritiser la mise à jour du firmware vers la dernière version. Reportez-vous à la section 4-6 Mise à jour du firmware pour la procédure de mise à jour.
Visitez la page de téléchargement du firmware FLUX et sélectionnez la dernière version du firmware (Ador).
