2-5 Calibration de la caméra (laser à diode)

Description

Cet article vous guidera tout au long du processus d'étalonnage de la caméra.
Cependant, veuillez noter que cette page est uniquement destinée au module laser à diode 10W et 20W.

Pour les autres modules, veuillez vous référer à :

- Ador - Étalonnage du module d'impression
- Ador - Étalonnage du module laser infrarouge 2W

Quand l'étalonnage de la caméra est nécessaire
1. Lors de la première utilisation de la machine.
2. Lorsque la machine a été déplacée.
3. Lorsqu'il y a un écart entre l'aperçu de la caméra et la position réelle de gravure.
Le code d'erreur #803 indique généralement que l'étalonnage de la caméra a été effectué avec l'ancienne méthode de calibrage en croix (alors que la méthode actuelle utilise un étalonnage à 8 points). Vous devrez refaire l'étalonnage de la caméra.

Note :
La calibration de la caméra est nécessaire pour la première utilisation de la fonction d'aperçu caméra.

Étape 1 - Vérifier la version de Beam Studio et du micrologicielMicrologiciel

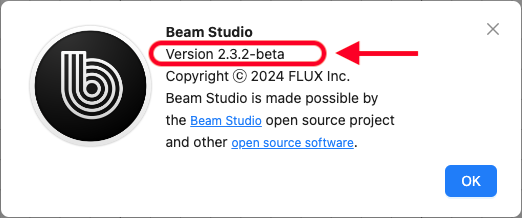

Version logicielle requise : Beam Studio 2.3.2 ou supérieure.

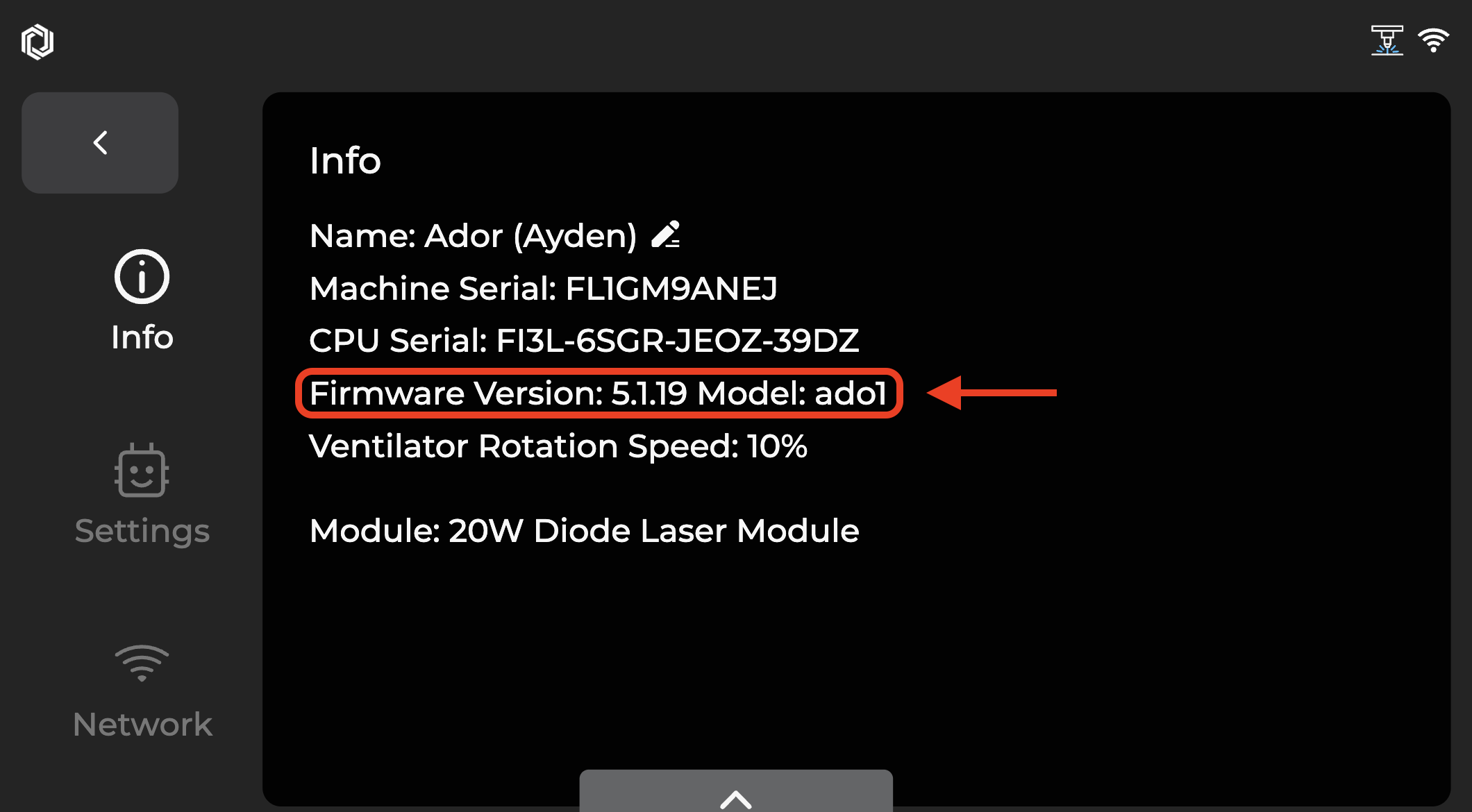

Version du micrologiciel requise : 5.1.19 ou supérieure.

Étape 2 - Préparation

Matériel nécessaire :

Papier blanc A4 (à préparer par l'utilisateur)
Bois de 6 mm ou 20 mm (à fournir par l'utilisateur)
Ruban de masquage (à fournir par l'utilisateur)
Prisme triangulaire (dans la boîte d'accessoires)

⚠︎ Si une base d'extension est installée, veuillez placer le plateau alvéolé sur le niveau supérieur.

Étape 3 - Connecter la machine et effectuer la calibration de la caméra

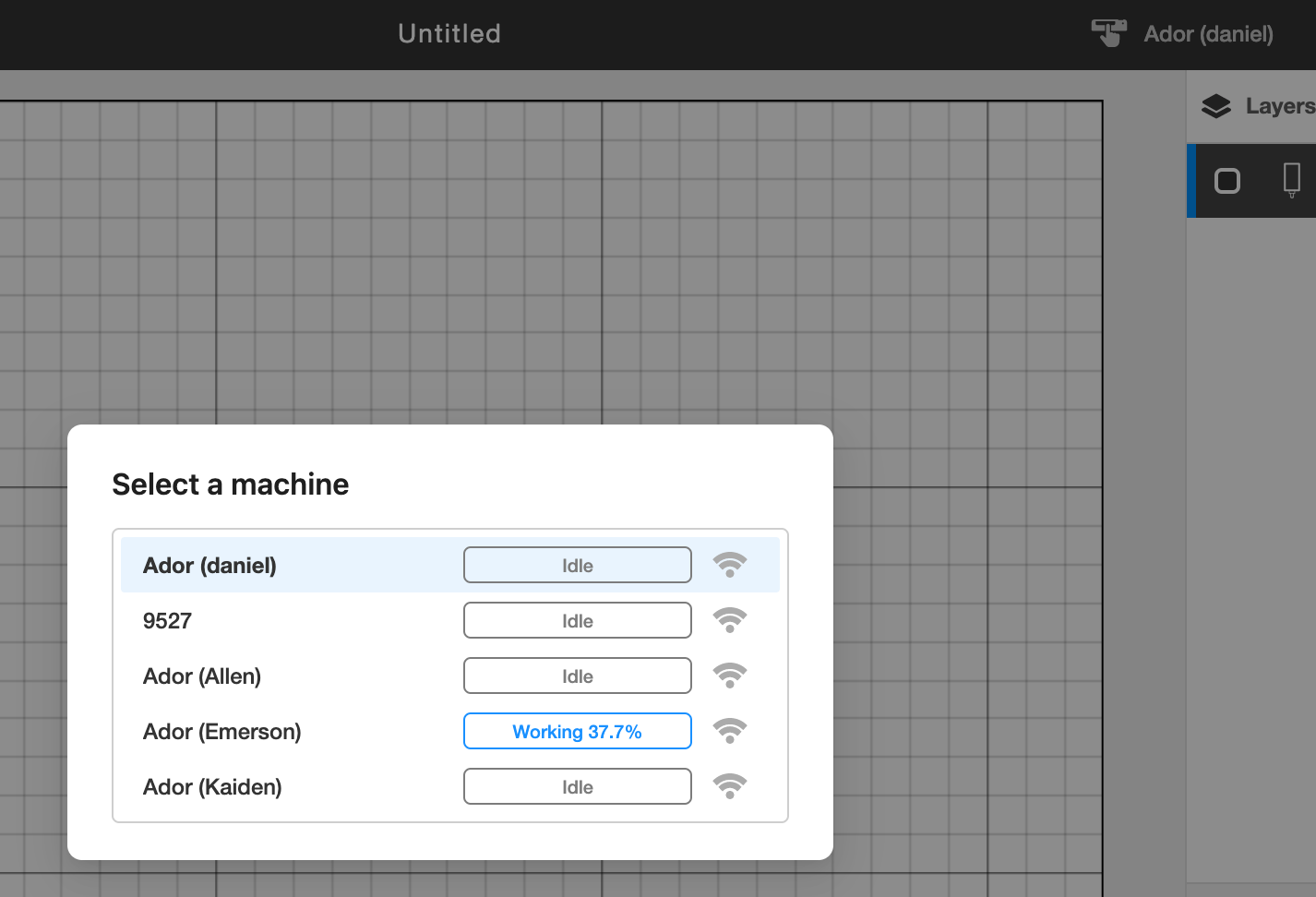

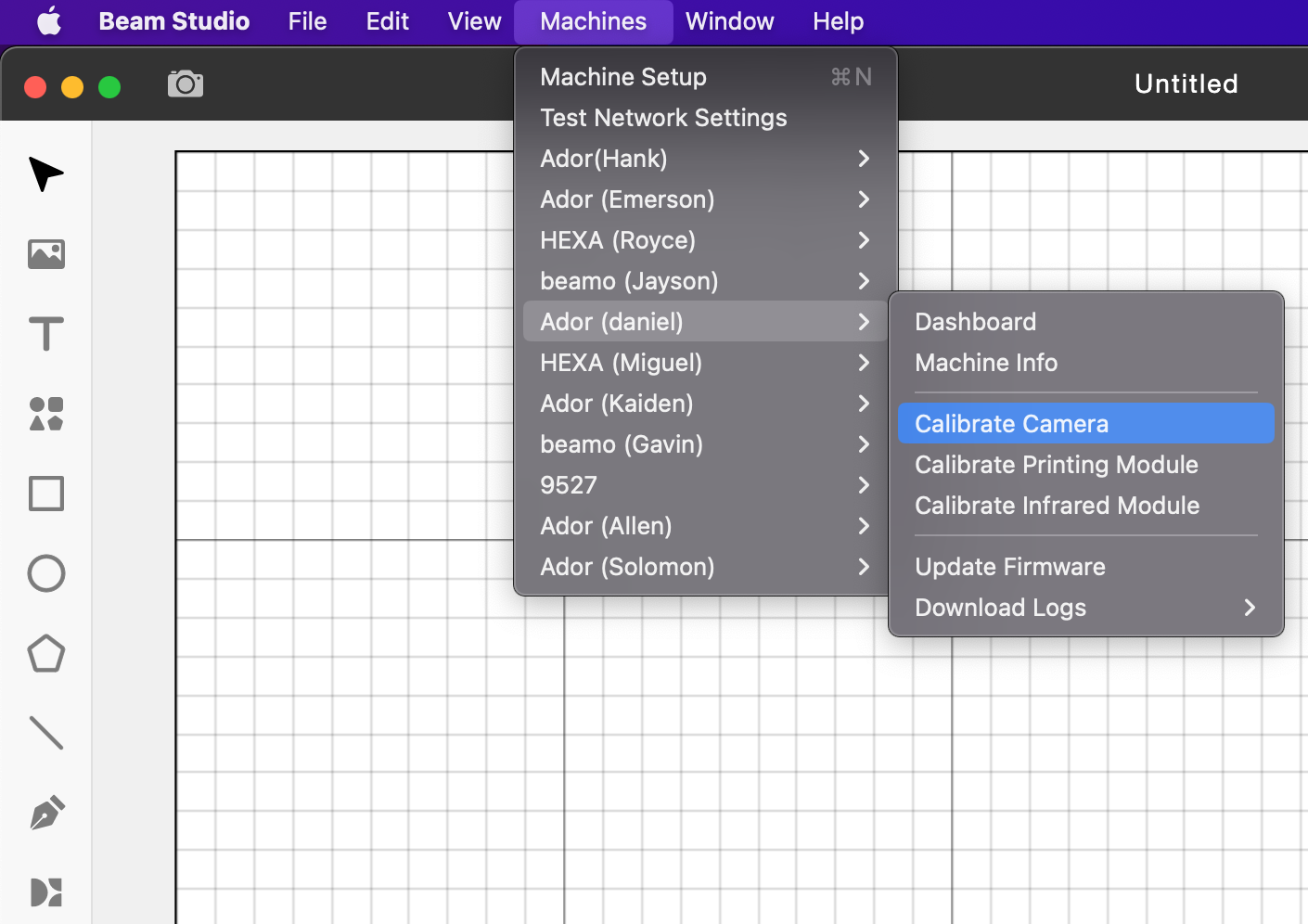

Choisissez le nom de la machine que vous souhaitez utiliser.

Étape 4 - Placer le papier blanc

⚠︎ Attention : Pour une calibration précise du fond, veuillez utiliser du papier plutôt que d'autres matériaux.

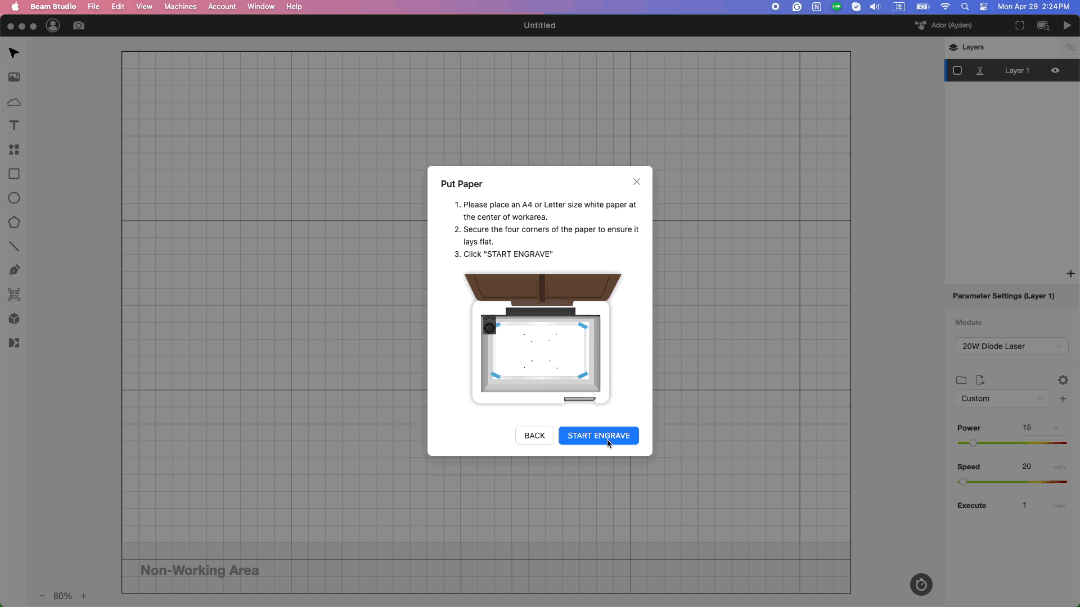

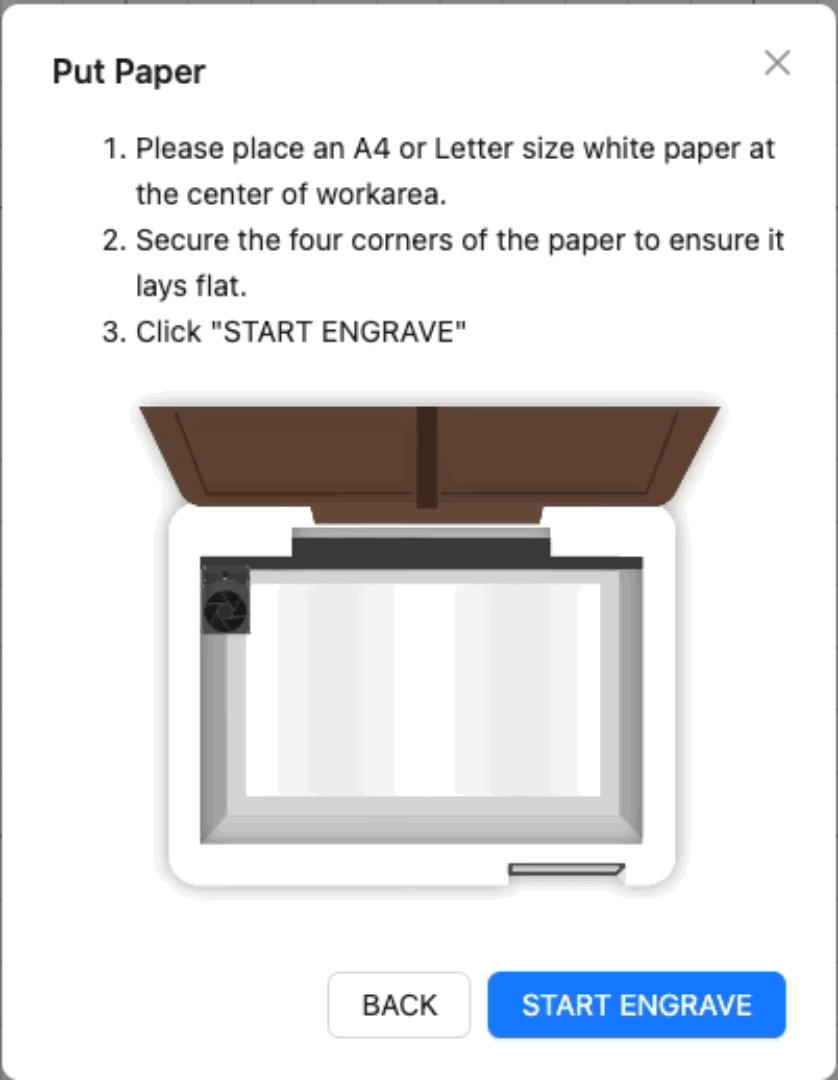

Placez une feuille de papier blanc au format A4 ou lettre au centre de la zone de travail et fixez les quatre coins pour qu'elle soit parfaitement à plat.

Étape 5 - Graver l'image de calibration

Cliquez sur "COMMENCER LA GRAVURE" pour créer l'image de calibration.

Étape 6 - Aligner les points de repère

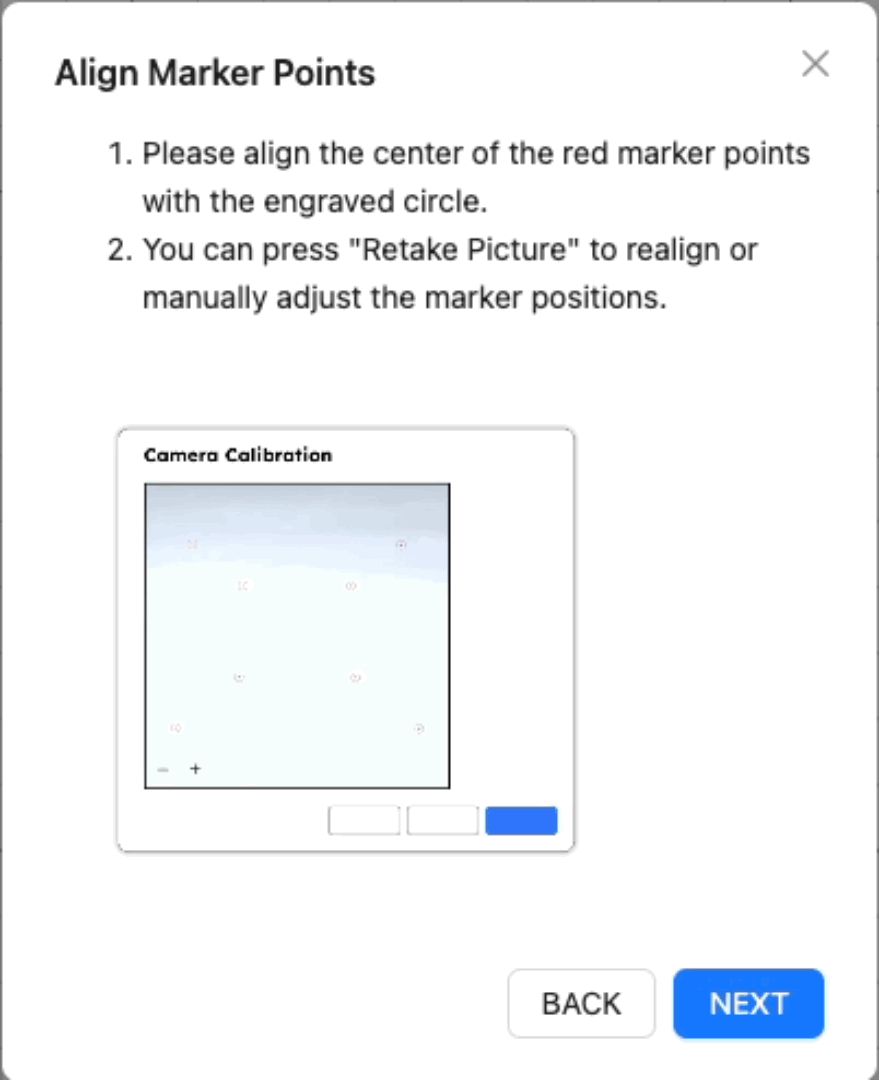

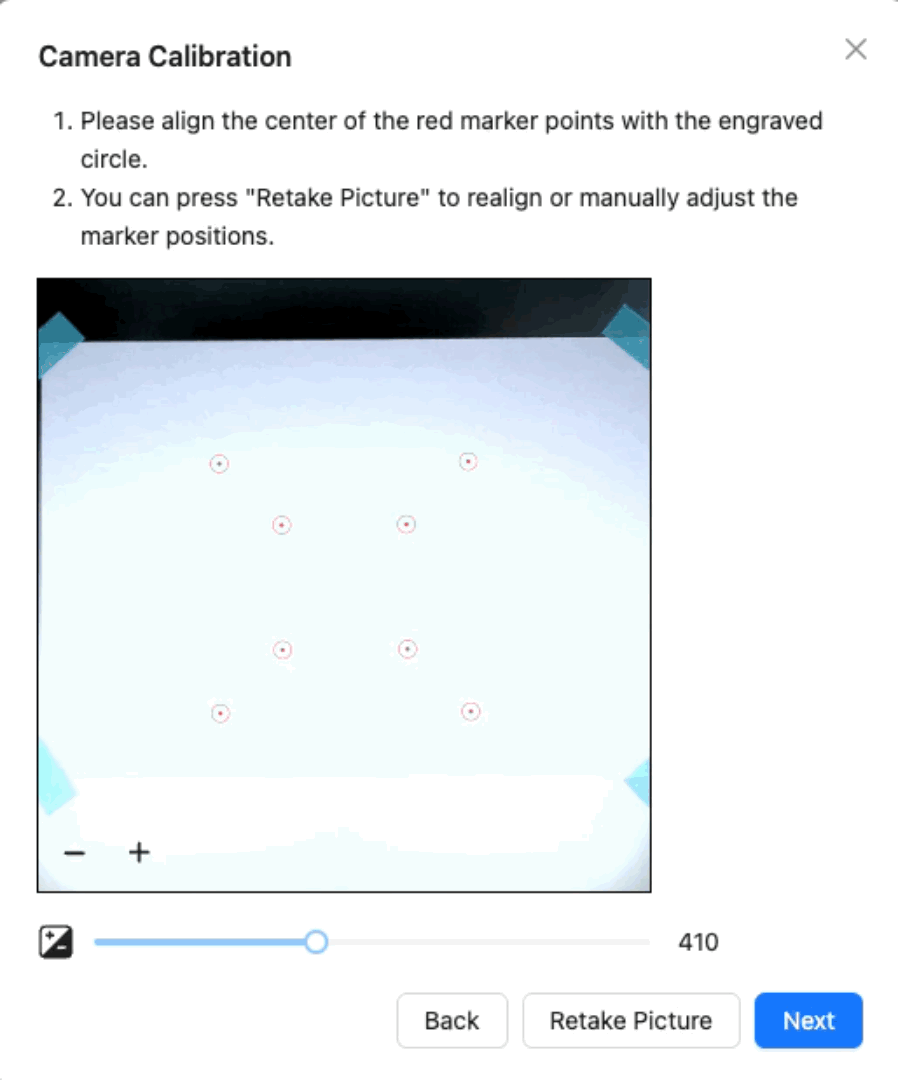

Veuillez aligner le centre des points de repère rouges avec le cercle gravé.

Si tous les points sont en haut ou en bas, veuillez suivre les étapes ci-dessous pour les ajuster.

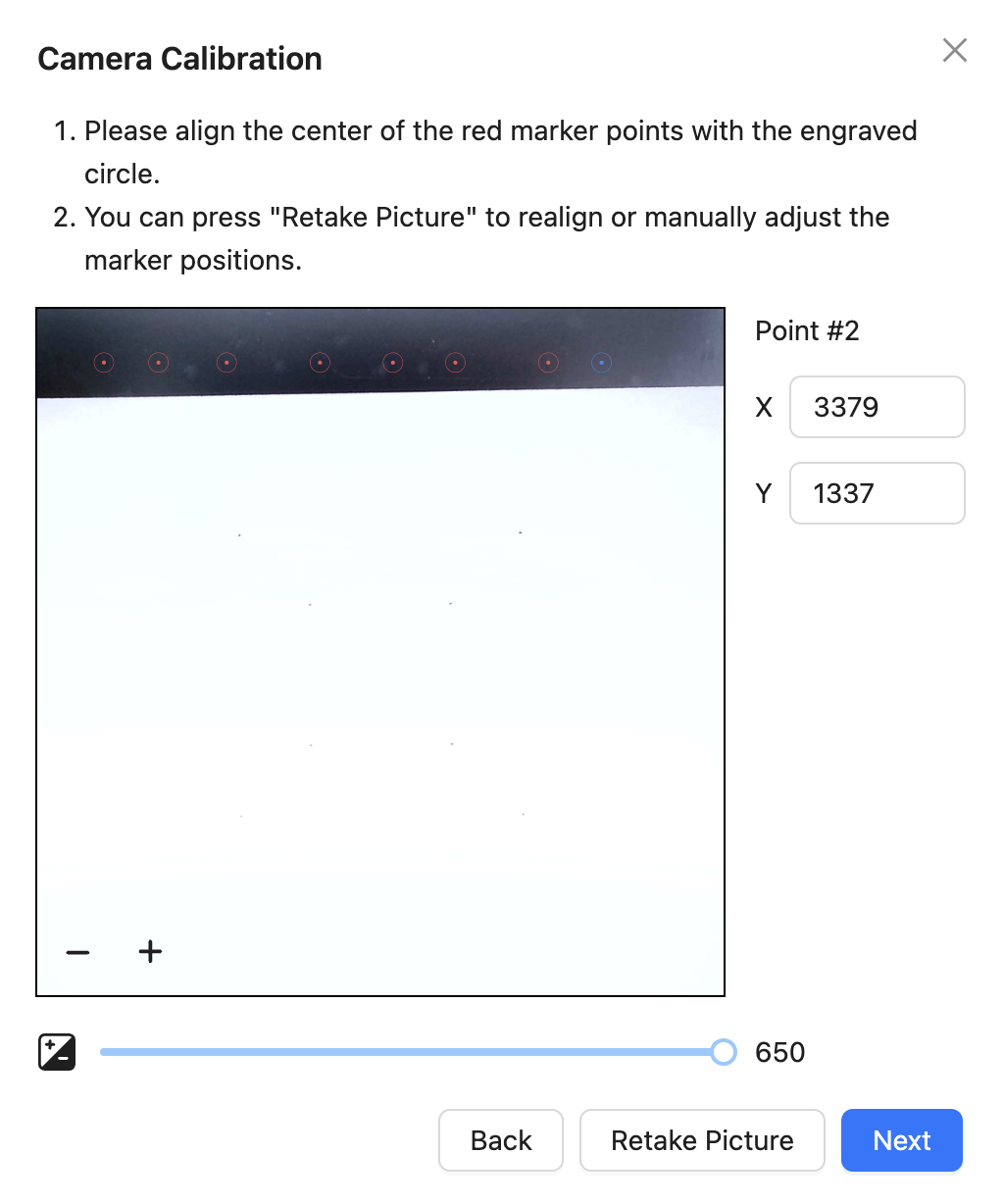

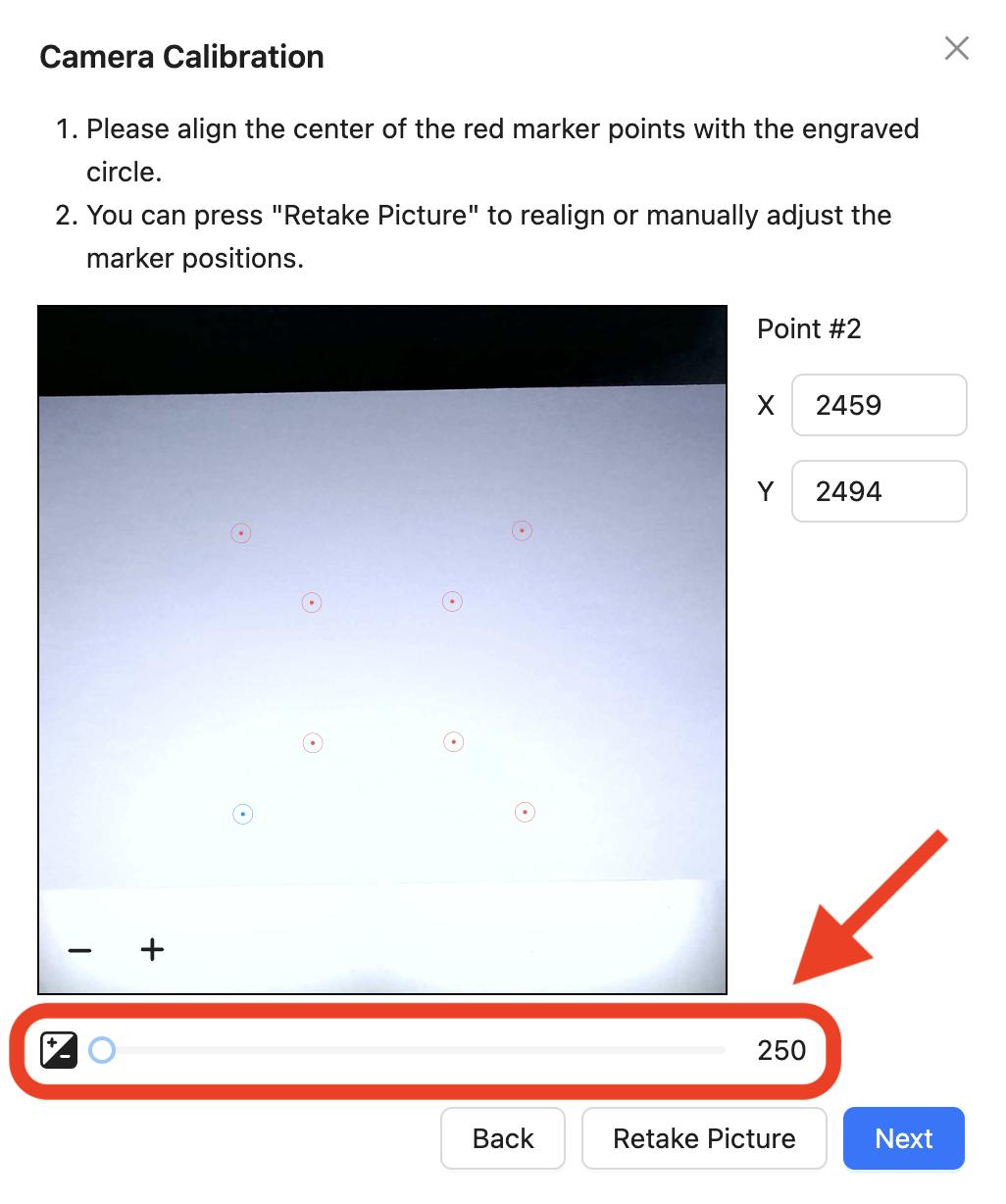

1. Réglez l'opacité à la valeur minimale, 250.

2. Si les points ne sont toujours pas reconnus, veuillez les déplacer manuellement pour les aligner.

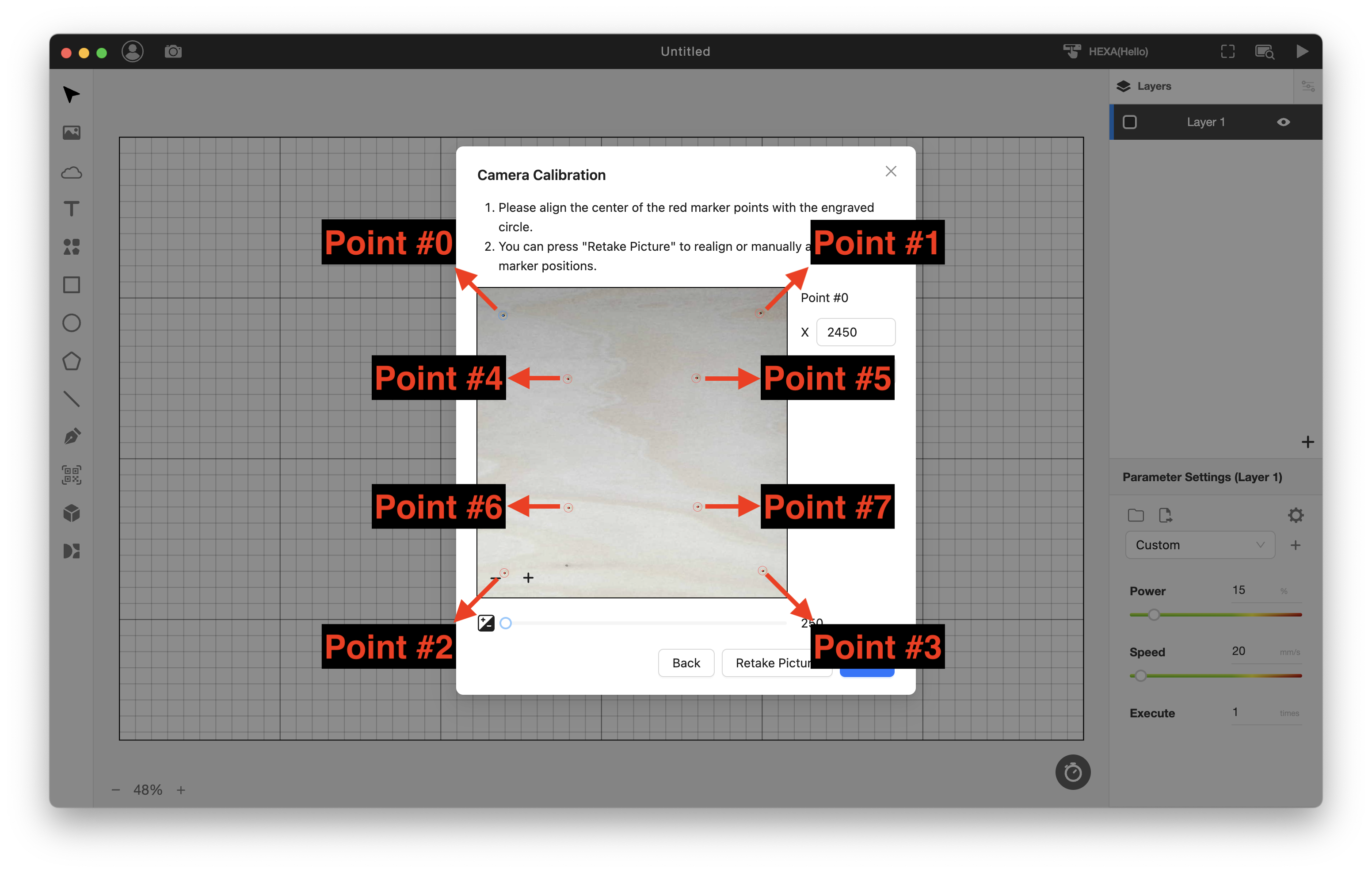

Voici l'ordre des points.

Étape 7 - Placer un morceau de bois

⚠︎ Attention : Pour une calibration précise de la partie supérieure, assurez-vous que le bois est surélevé à 20 mm.

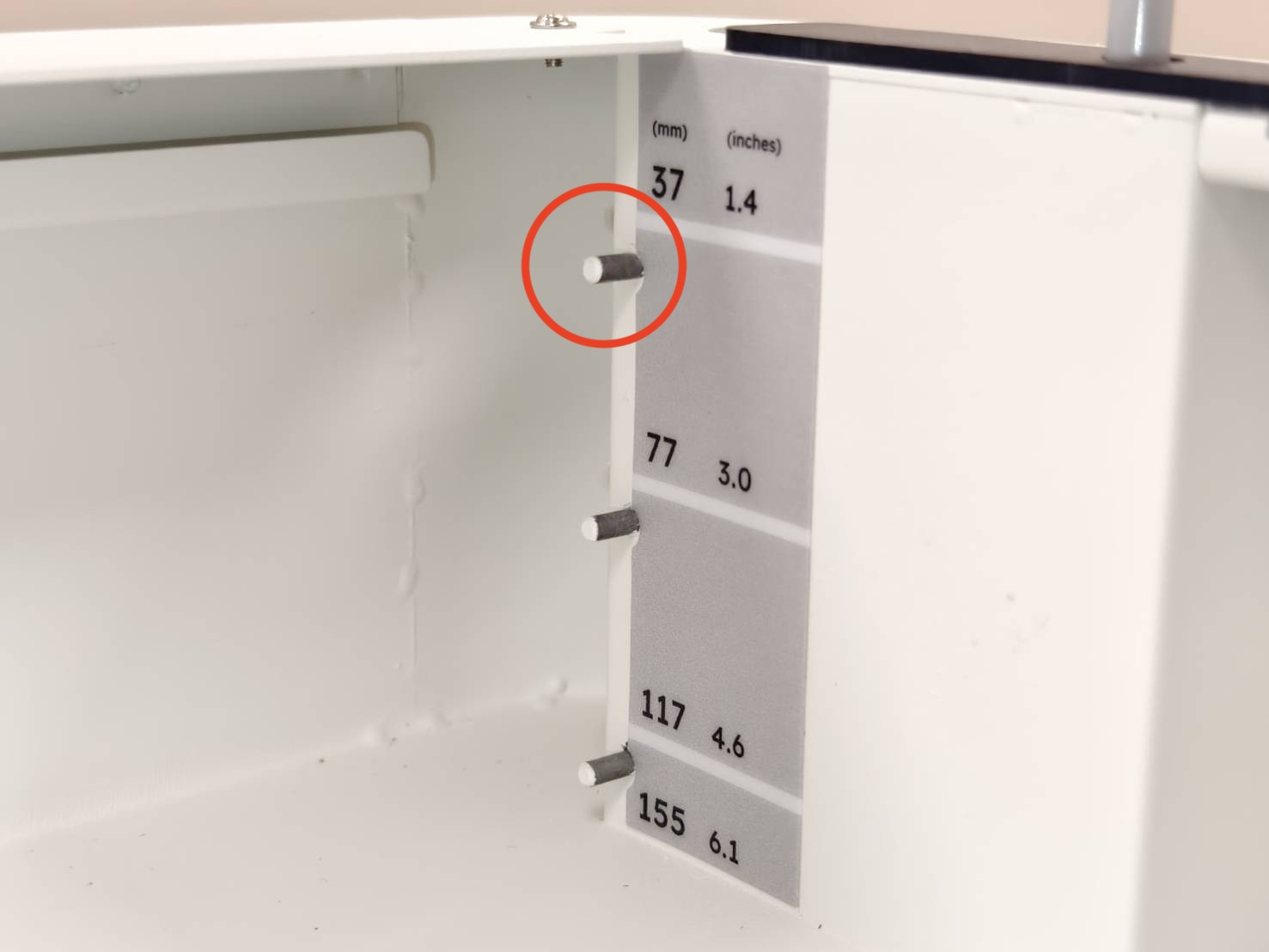

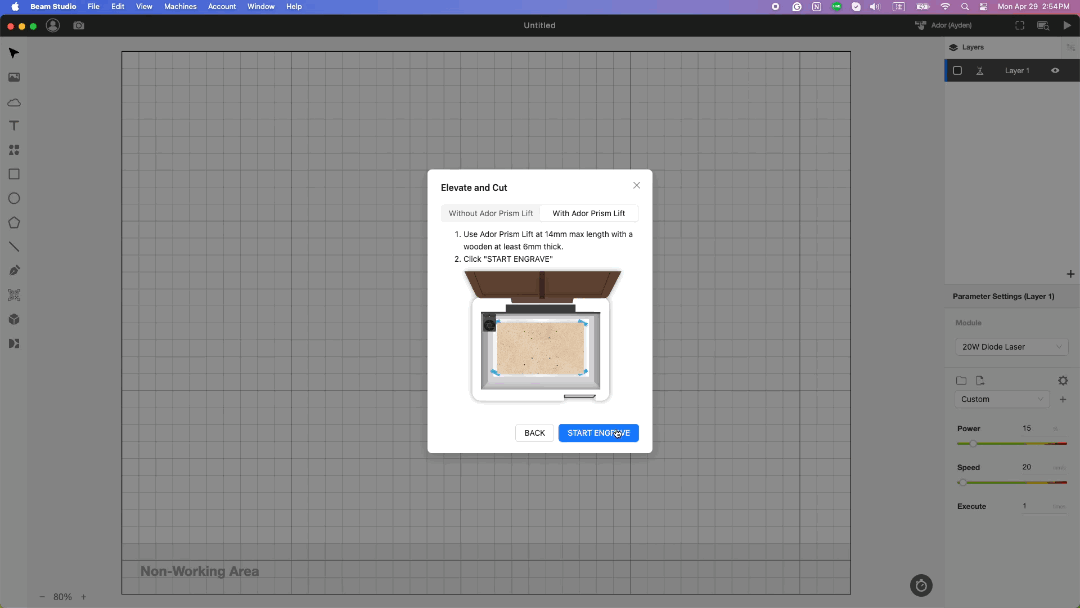

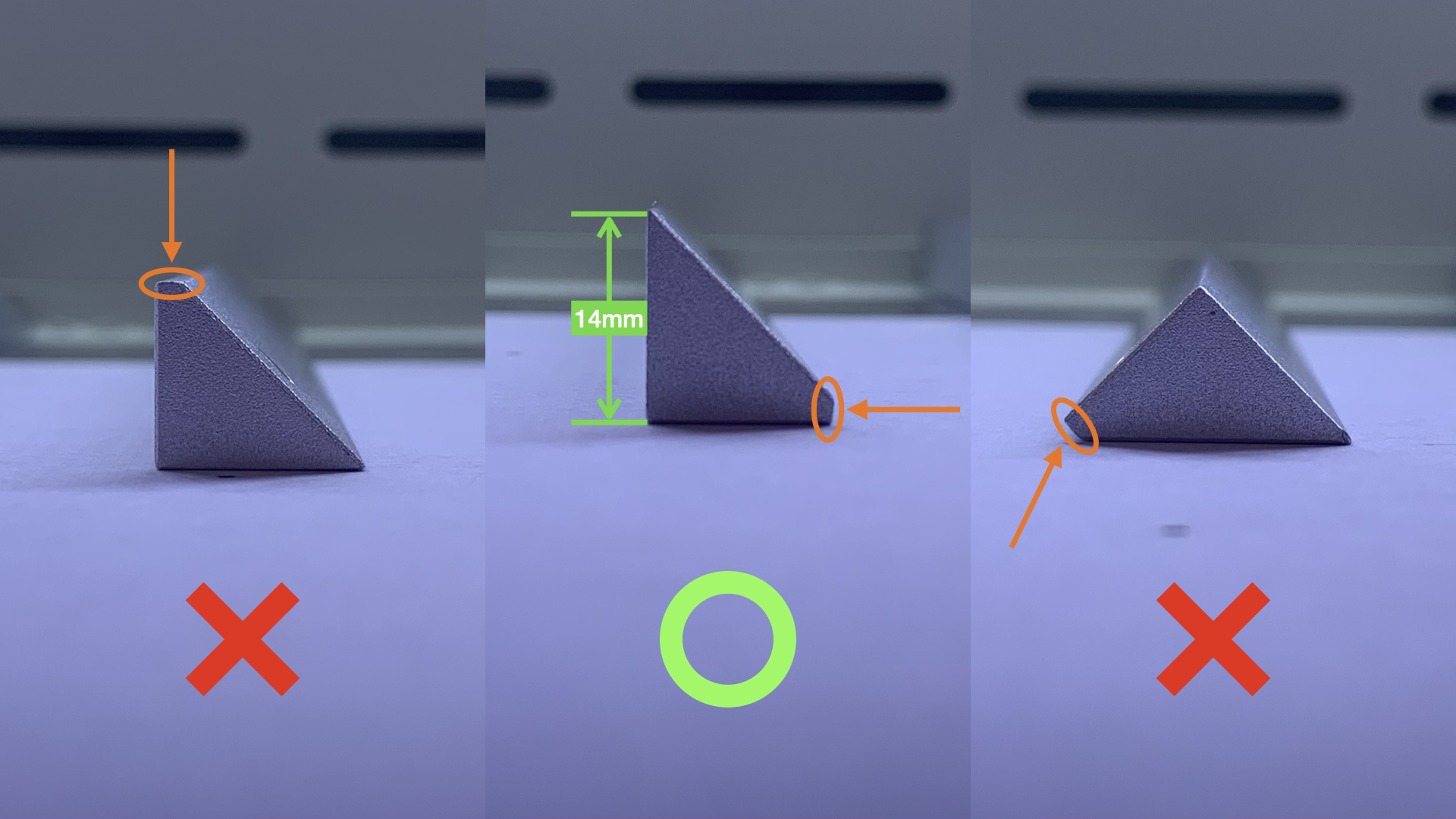

Utilisez le support de prisme Ador à une hauteur maximale de 14 mm avec un bois d'au moins 6 mm d'épaisseur.

Assurez-vous que le support de prisme Ador est placé de manière à atteindre une hauteur de 14 mm.

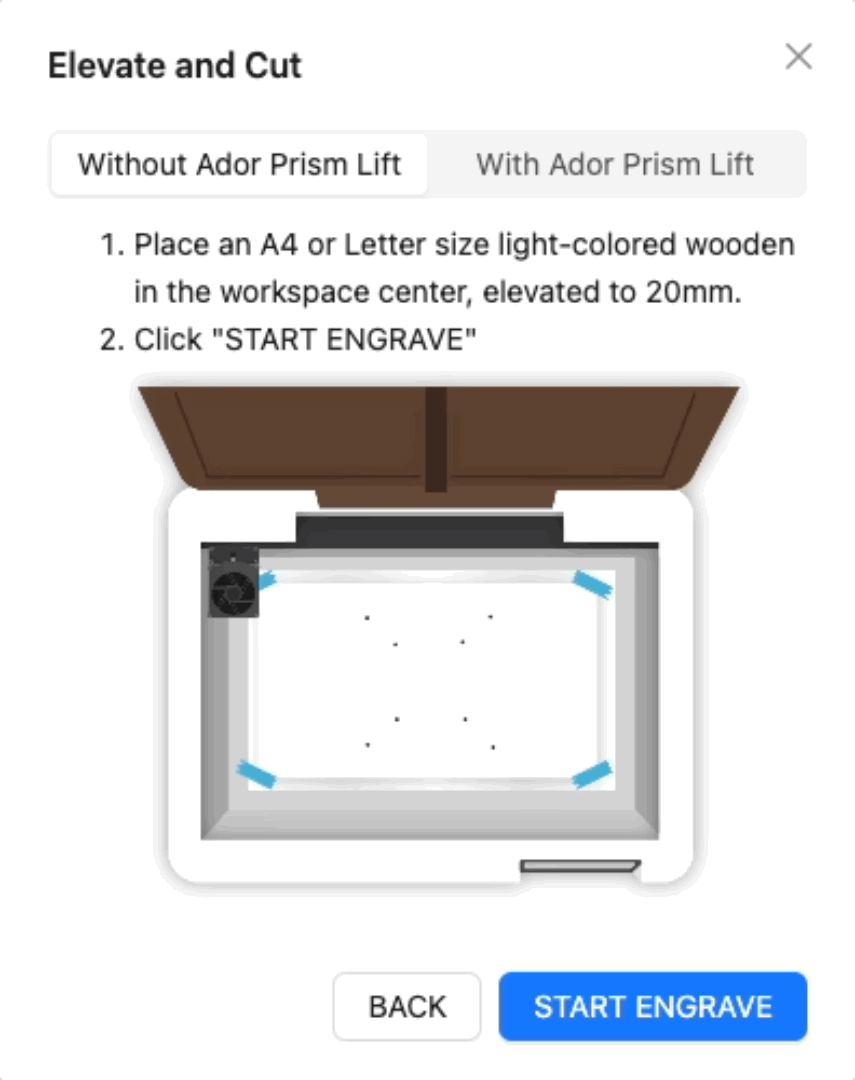

Placez un morceau de bois de couleur claire au format A4 ou Lettre au centre de l'espace de travail, surélevé à 20 mm.

Étape 8 - Graver l'image de calibration

Cliquez sur "DÉMARRER LA GRAVURE" pour graver l'image de calibration sur le bois.

Étape 9 - Aligner les points de repère

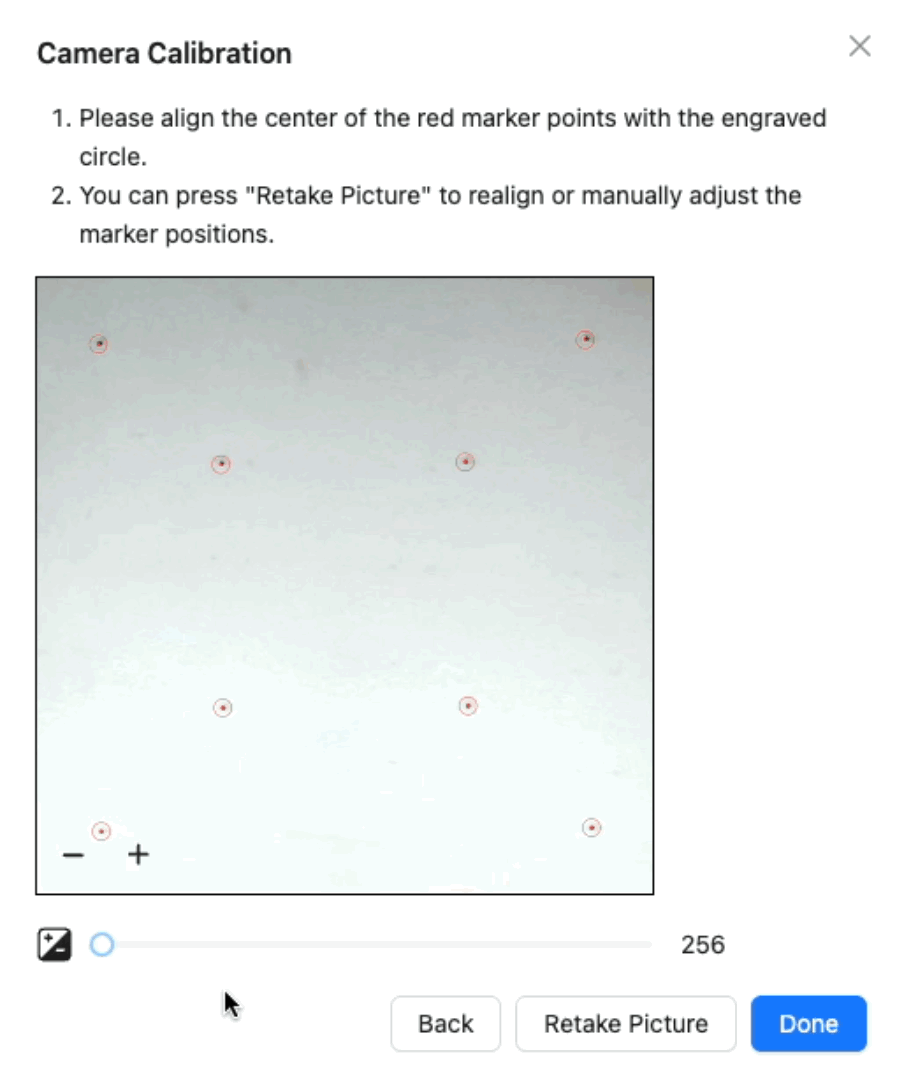

Veuillez aligner le centre des points de repère rouges avec le cercle gravé.

Si tous les points sont en haut ou en bas, veuillez suivre les étapes ci-dessous pour les ajuster.

1. Réglez l'opacité à la valeur minimale, 250.

2. Si les points ne sont toujours pas reconnus, veuillez les déplacer manuellement pour les aligner.
Voici l'ordre des points.
