1. Mise au point

Placez le matériau à l'intérieur de la machine et déplacez la tête laser au-dessus du matériau. Ensuite, cliquez deux fois sur le bouton de mise au point situé sur le côté gauche de la machine ou appuyez longuement sur le bouton "AF" sur le panneau de la machine jusqu'à ce que la tête laser commence à se déplacer. Lorsque la tête laser touche le matériau et se déplace vers le haut, la mise au point est terminée. Assurez-vous que la distance de mise au point est correcte avant chaque gravure.

⚠️ Pendant la découpe de la machine, le faisceau laser peut brûler à travers la pièce à usiner et entrer en contact avec la feuille d'étain au fond de la machine. Il est recommandé de se référer à cet article et d'utiliser un prisme triangulaire pour surélever les matériaux afin d'éviter les incidents de brûlure. La fonction principale de la feuille d'étain est de protéger le boîtier sous-jacent des dommages causés par le laser ; s'il est endommagé, cela n'affectera pas l'utilisation normale.

a. Appuyez longuement sur le bouton "AF" sur le panneau de la machine :

b. Double-cliquez sur le bouton de mise au point situé sur le côté gauche de la machine :

截圖 2023-10-05 下午5.56.05.png


2. Importer le fichier de test de gravure

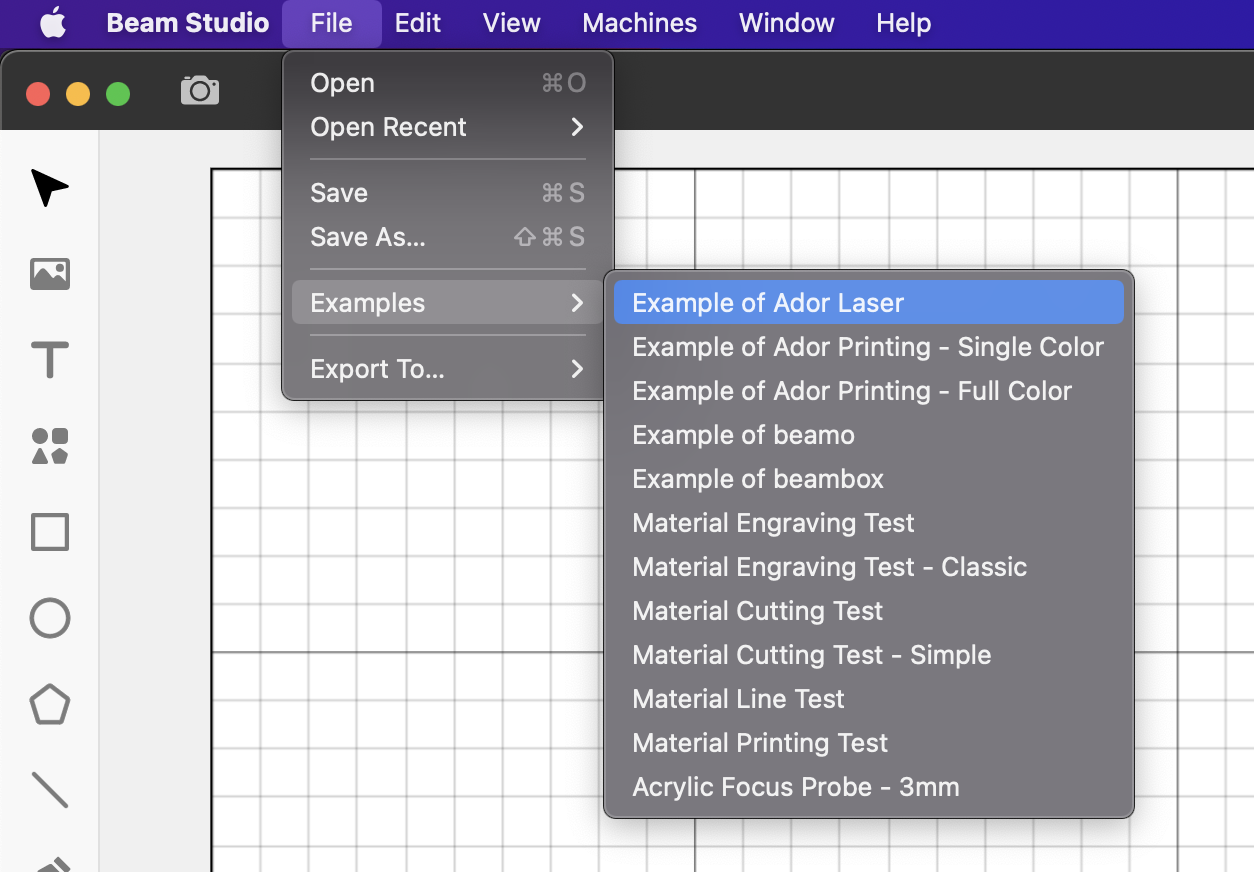

Cliquez sur "Menu"> "Fichier"> "Exemples"> "Exemple d'Ador Laser."

3. Sélectionnez le module actuel

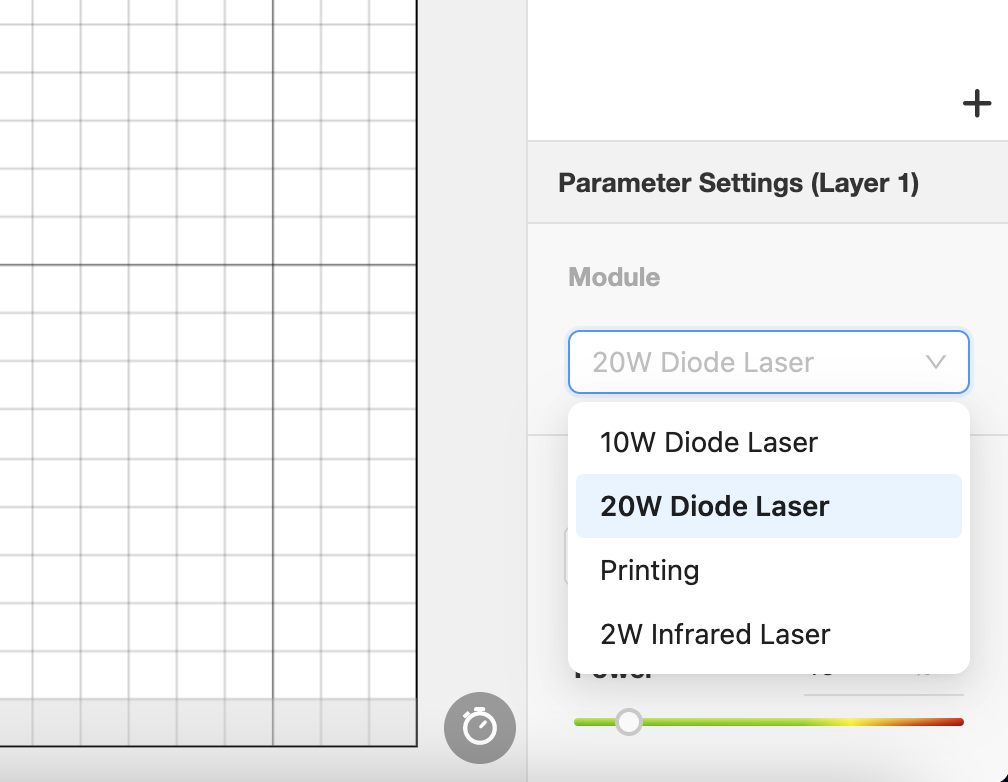

Sélectionnez le laser à diode 20W ou le laser à diode 10W.

4. Prévisualiser la position de gravure

Cliquez sur le symbole de l'appareil photo dans le coin supérieur gauche.

⚠︎ Avant de commencer l'aperçu, veuillez vous assurer que le calibrage de la caméra (Module laser à diode 10W/20W) a été effectué.

Si vous utilisez le module d'impression, reportez-vous à Ador - Calibration du module d'impression.
Si vous utilisez le module laser infrarouge 2W, reportez-vous à Ador - Calibration du module laser rouge 2W.

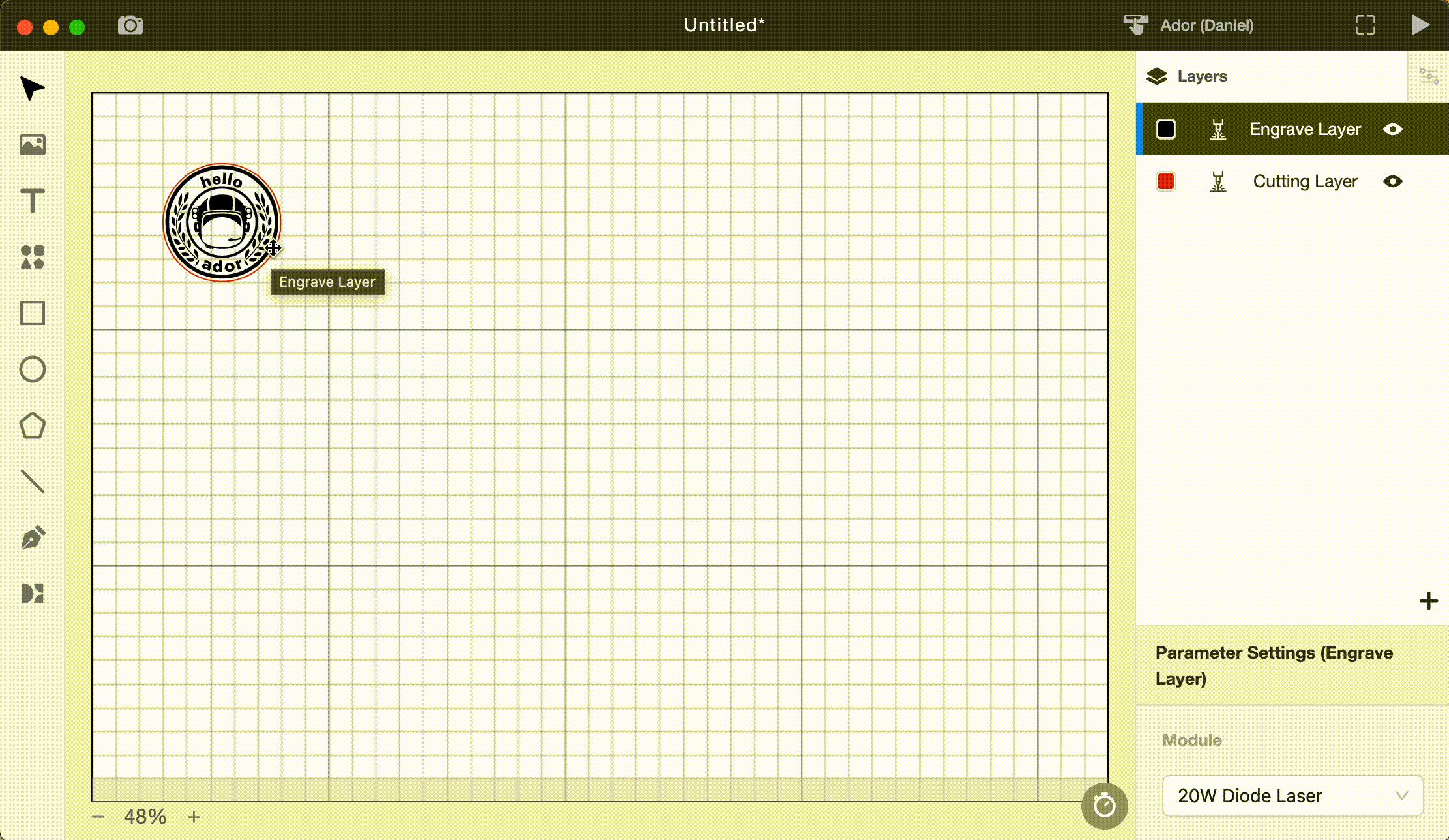

Screen Recording 2023-11-10 at 12.28.44 AM.gif

5. Envoyer le travail

Quittez le mode de prévisualisation de la caméra, faites glisser et déposez l'image à l'emplacement de gravure souhaité, puis appuyez sur le bouton fléché pour envoyer le fichier.

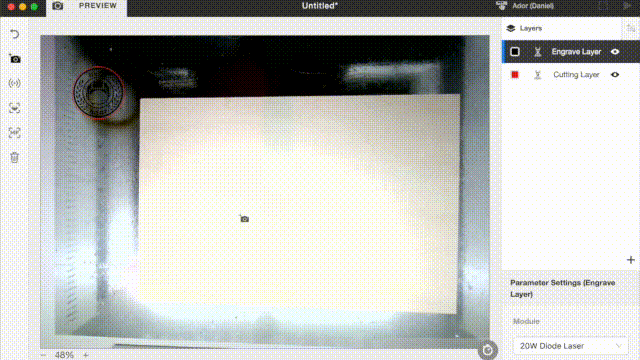

Untitled Project 4.gif

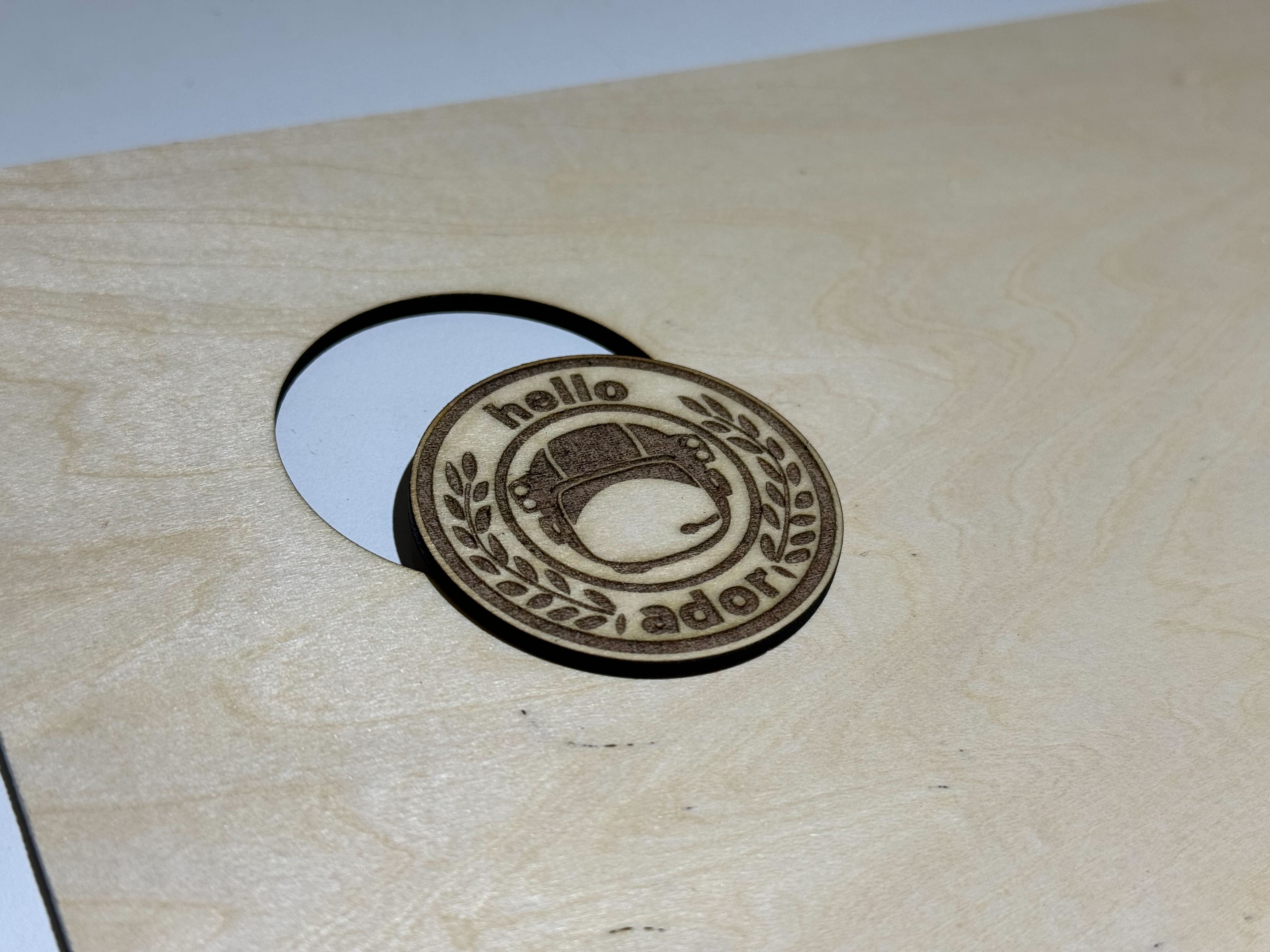

6. Résultat de la gravure

⚠︎ Si le résultat de la gravure est flou, peu clair ou de couleur claire, veuillez vérifier si la tête laser est correctement mise au point.
Si la tête laser est correctement installée, veuillez vérifier la compatibilité/les paramètres du matériau / Nettoyage de la tête laser, et trouvez le dépannage ici- Mauvais résultat de gravure ou de découpe (module laser à diode 10W/20W)
