5-12 Mise au point automatique anormale (Ador)

Description

Cet article est destiné à dépanner le problème de la fonction de mise au point automatique.
Par exemple, l'axe Z (module) ne répond pas, l'axe Z (module) se déplace anormalement ou le homing de l'axe Z (module) échoue, etc.

Si le problème de votre machine est une distance de mise au point incorrecte, veuillez vous référer à l' article pour ajuster la distance de mise au point.

Veuillez noter que les causes d'une défaillance de la fonction de mise au point automatique peuvent varier. Le problème peut persister après avoir suivi les étapes ci-dessous.
Cependant, vous êtes toujours en mesure de collecter des informations utiles pour l'équipe FLUX afin de clarifier le problème plus efficacement.

Étape 0 - Utilisez la liste de contrôle pour suivre les étapes et consigner les résultats

Cette liste répertorie tous les tests que vous avez effectués dans le tutoriel.
Une fois les tests terminés, veuillez enregistrer la liste au format PDF et l'envoyer à votre revendeur ou à l'équipe FLUX.

Cliquez sur le lien pour accéder à la liste de contrôle: Échec de la fonction de mise au point automatique (Ador)

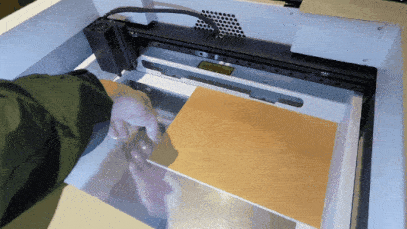

Étape 1 - Retirez le matériau

Afin d'écarter la possibilité que le matériau d'origine soit la cause, veuillez le retirer de la zone de travail et vous assurer que le couvercle inférieur est installé de manière sécurisée.
Après cela, effectuez une mise au point automatique, le module devrait descendre directement jusqu'au couvercle inférieur.

Déterminez votre résultat et la prochaine action à entreprendre:

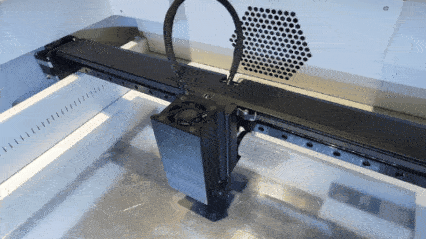

Étape 2 - Retirez le module

Si le module a été installé, veuillez d'abord le retirer pour que la machine soit dans un état sans aucune interférence externe.

Étape 3 - Entrer dans le mode de contrôle

Allez directement au mode de contrôle comme indiqué dans la vidéo ci-dessous.
(Pour les utilisateurs bloqués dans le test de démarrage, veuillez ignorer le test de démarrage - Guide)

Étape 3.1 - Utilisez le même matériau et effectuez à nouveau l'autofocus

Veuillez vous assurer que le matériau a une surface plane avant de faire la mise au point.

Déterminez votre résultat et la prochaine action à entreprendre:

Étape 3.2 - Réinstallez le module et vérifiez la bonne façon d'effectuer une mise au point automatique.

Veuillez d'abord consulter les articles suivants pour réinstaller le module et également la bonne façon de faire la mise au point.

Module laser à diode 10W/20W	Module laser infrarouge 2W	Module d'impression

Après la réinstallation, utilisez le même matériau et effectuez une autre mise au point automatique.

Déterminez votre résultat et la prochaine action à entreprendre:

Étape 4 - Exclure la possibilité de problèmes de firmware

Une installation infructueuse du firmware peut rendre le moteur de l'axe Z non fonctionnel ou amener le système à capturer des paramètres incorrects. La réinitialisation aux paramètres d'usine peut éliminer efficacement la possibilité de problèmes de firmware.

• Tout d'abord, réinitialisez aux paramètres d'usine (Page principale > Machine > Paramètres > Réinitialiser aux paramètres d'usine > Oui)



• Après la réinitialisation d'usine, suivez les étapes du lien sur Comment mettre à jour le firmware de la machine et assurez-vous qu'il est mis à jour vers la dernière version.


• Après la mise à jour, veuillez réessayer la mise au point automatique.

Déterminez votre résultat et la prochaine action à entreprendre:

Étape 5 - Vérifiez l'interrupteur de fin de course supérieur de l'axe Z

La fonction de mise au point automatique non fonctionnelle peut être causée par un interrupteur de fin de course supérieur défectueux.
Veuillez trouver l'interrupteur et appuyez dessus avec un doigt ou un stylo, puis vérifiez si l'icône de l'axe Z sur l'écran en mode de contrôle se comporte normalement.

Déterminez votre résultat et la prochaine action à entreprendre:

Étape 6 - Vérifiez la sonde du module de mise au point automatique

Poussez directement la sonde avec un doigt pour vérifier si la sonde peut être déclenchée physiquement.

Déterminez votre résultat et la prochaine action à entreprendre:

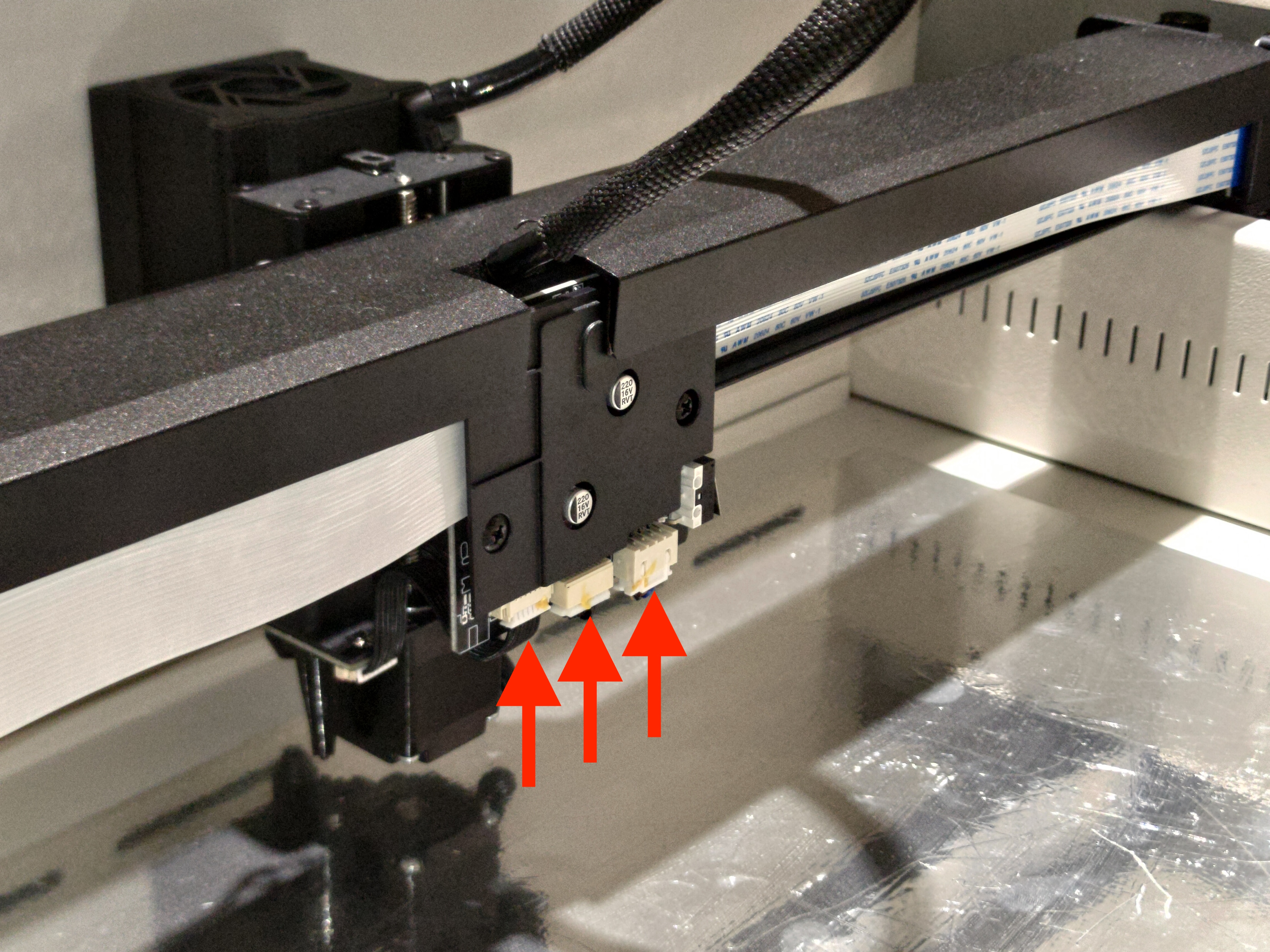

Étape 7 - Rebranchez les câbles sur la carte de l'axe Z

Veuillez rebrancher les câbles sur l'axe Z pour vous assurer que le problème n'est pas causé par une connexion incorrecte et effectuez une autre mise au point après cela.

Étapes:
Éteindre > Rebrancher les câbles (Arrière du siège du module) > Allumer > Mode de contrôle >
Mise au point automatique

Déterminez votre résultat et la prochaine action à entreprendre:

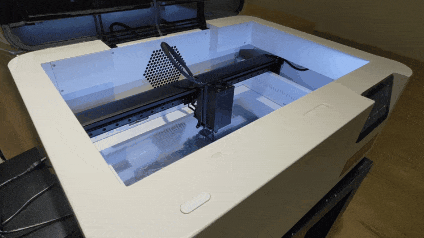

Étape 8 - Effectuez la mise au point automatique avec le bouton physique

L'utilisation du bouton physique pour la mise au point ne passera pas par le système d'exploitation.
Par conséquent, cela peut être utilisé pour déterminer si la cause est liée au matériel ou au système.

Veuillez utiliser le bouton pour faire la mise au point et voir s'il fonctionne.

Déterminez votre résultat et la prochaine action à entreprendre:

Étape 9 - Contactez le service client
