Ador - Remplacement de la carte capteur de porte/LED de travail – FLUX Help Center

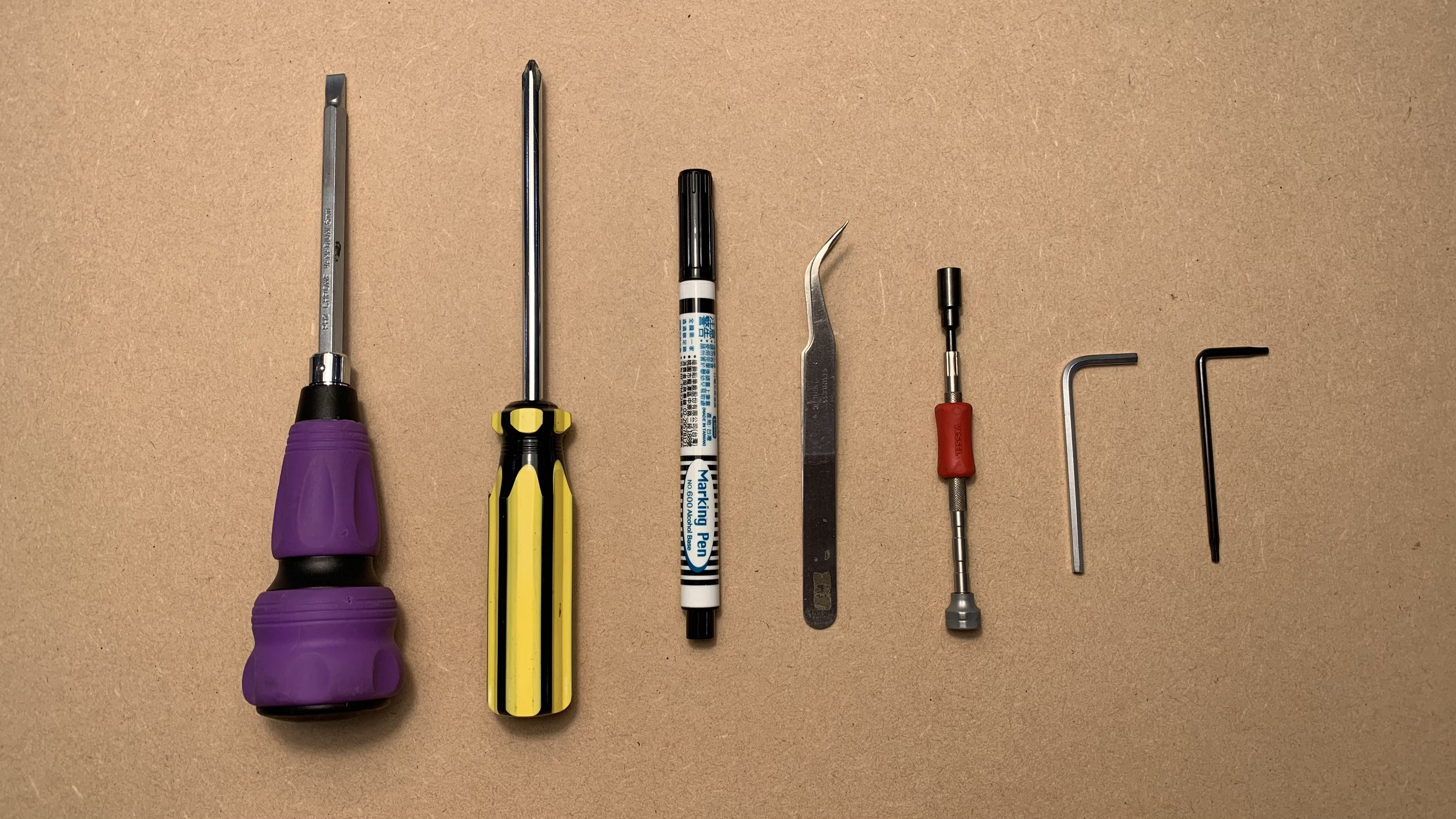

Outils

1	Tournevis Torx T8 Tournevis
2	Clé Allen de 3 mm
3	Tournevis cruciforme
4	Tournevis plat
5	Marqueur permanent
6	Clé à douille (5,5 mm)
7	Colle forte (Facultatif)

Étape 1

Éteignez la machine, débranchez le cordon d'alimentation et retournez-la.

Étape 2

Marquez le pied en caoutchouc et la vis qui se trouvent à proximité du port USB.
Le but du marquage est que la vis de ce pied sera plus courte que les autres et doit être placée dans la même position.

Étape 3

Dévissez ces vis inférieures.
(Vis T8 x 6 pcs ＆ Vis hexagonale 3 mm x 4 pcs)

Étape 4

Retournez la machine et dévissez les vis latérales (vis T8 x 2 pcs)

Étape 5

Marquez les trous de vis des deux côtés avec un stylo.
L'objectif est de vous rappeler que les côtés marqués seront face à la zone de travail lors du remontage.

Étape 6

Déplacez le support du module vers le ventilateur jusqu'à la butée.

Étape 7

Soulevez le cadre supérieur avec les deux mains et placez-le sur les goujons.
(Veillez à ne pas coincer les câbles entre les cadres.)

Exemple de cadre posé sur les goujons :

Exemple de vidéo de levage (La vidéo a été tournée à l'intérieur de la machine) :

Étape 8

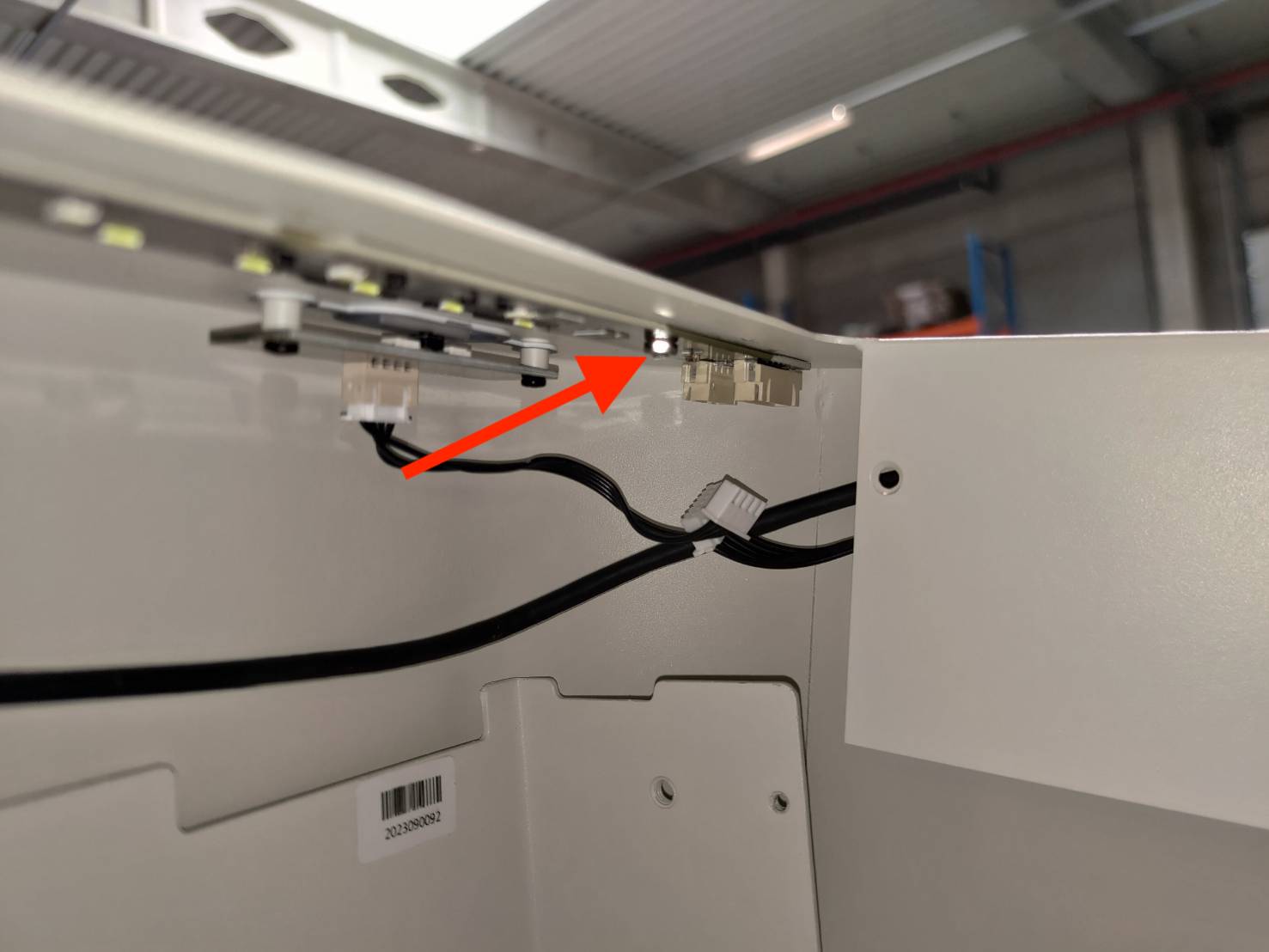

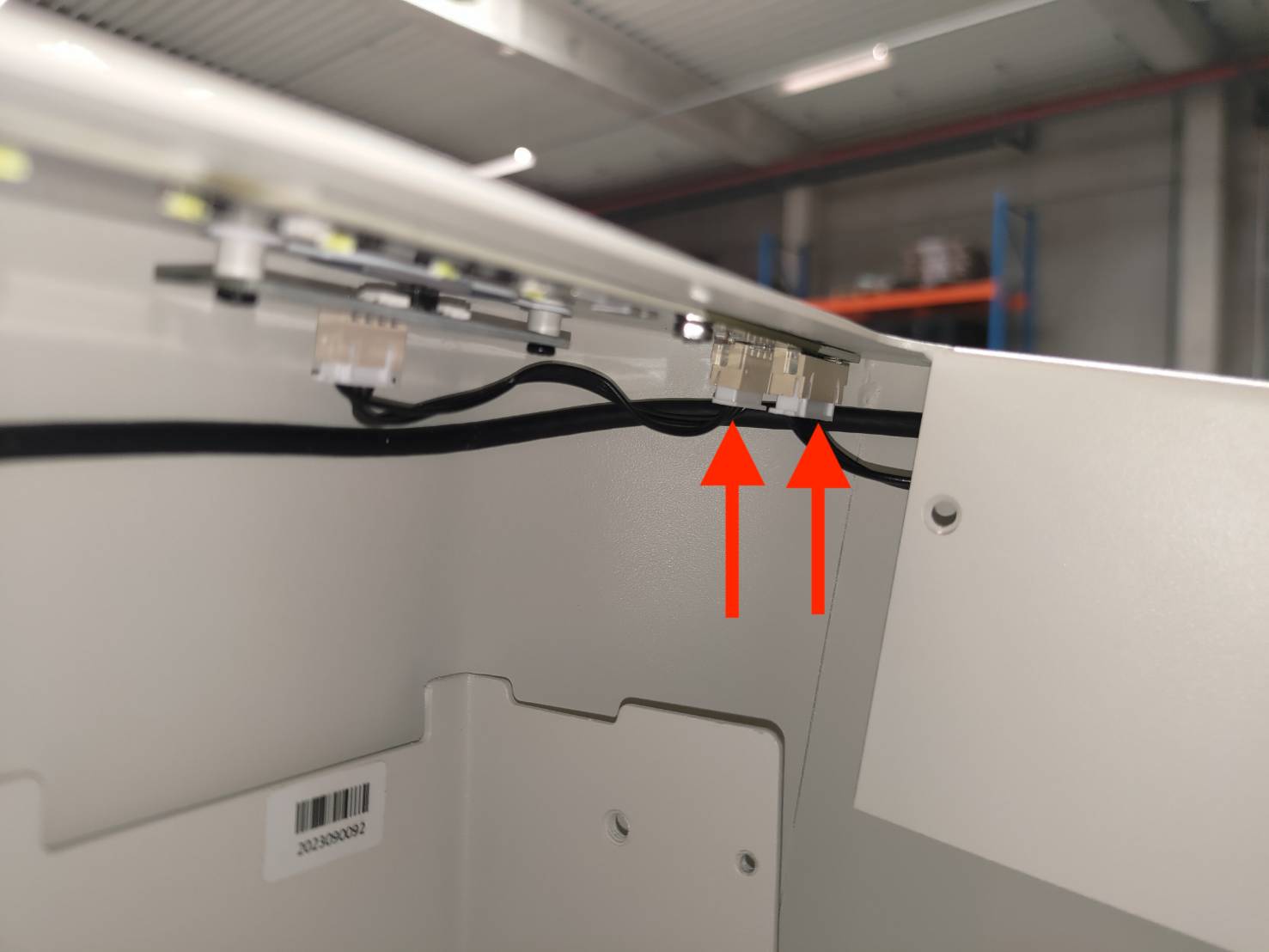

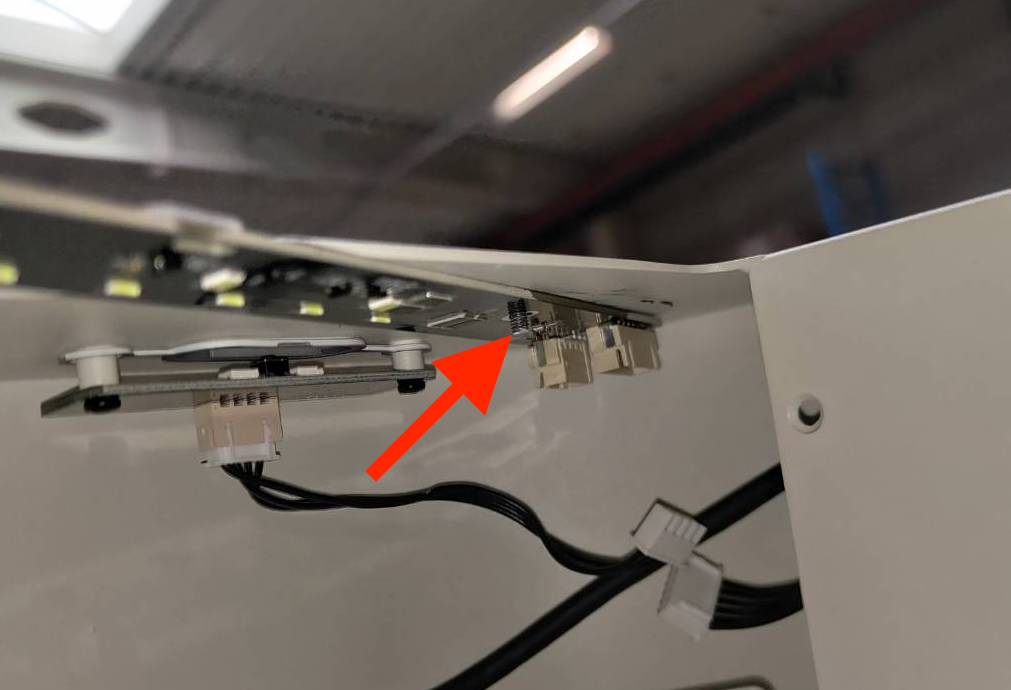

Débranchez ces deux câbles.

Étape 9

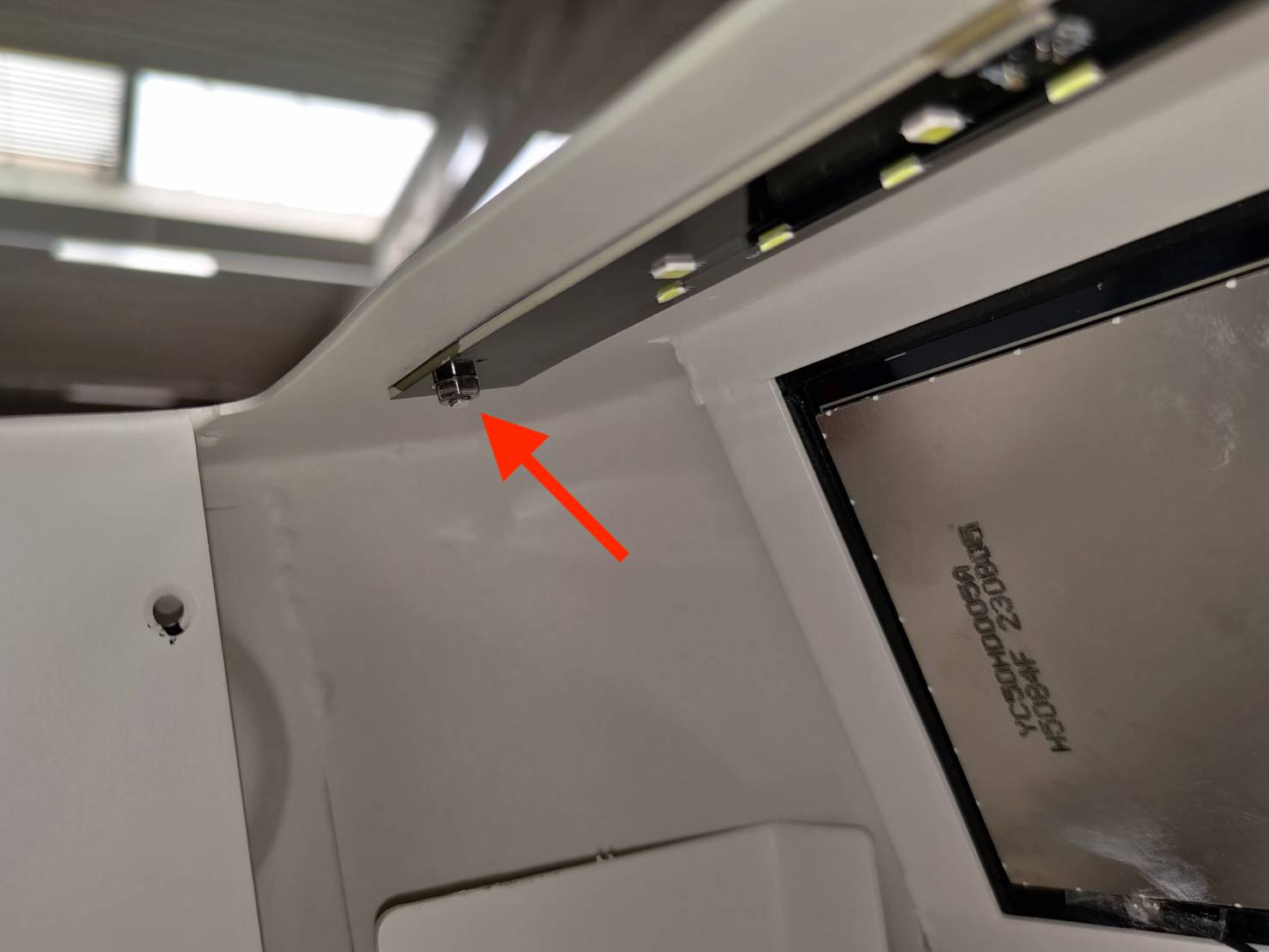

Utilisez une clé à douille de 5,5 mm pour retirer ces deux écrous.

Côté câble

Côté écran

Étape 10

Utilisez un tournevis plat pour extraire la carte.

Vidéo de démonstration (La vidéo a été filmée à l'intérieur de la machine)

Conseil :

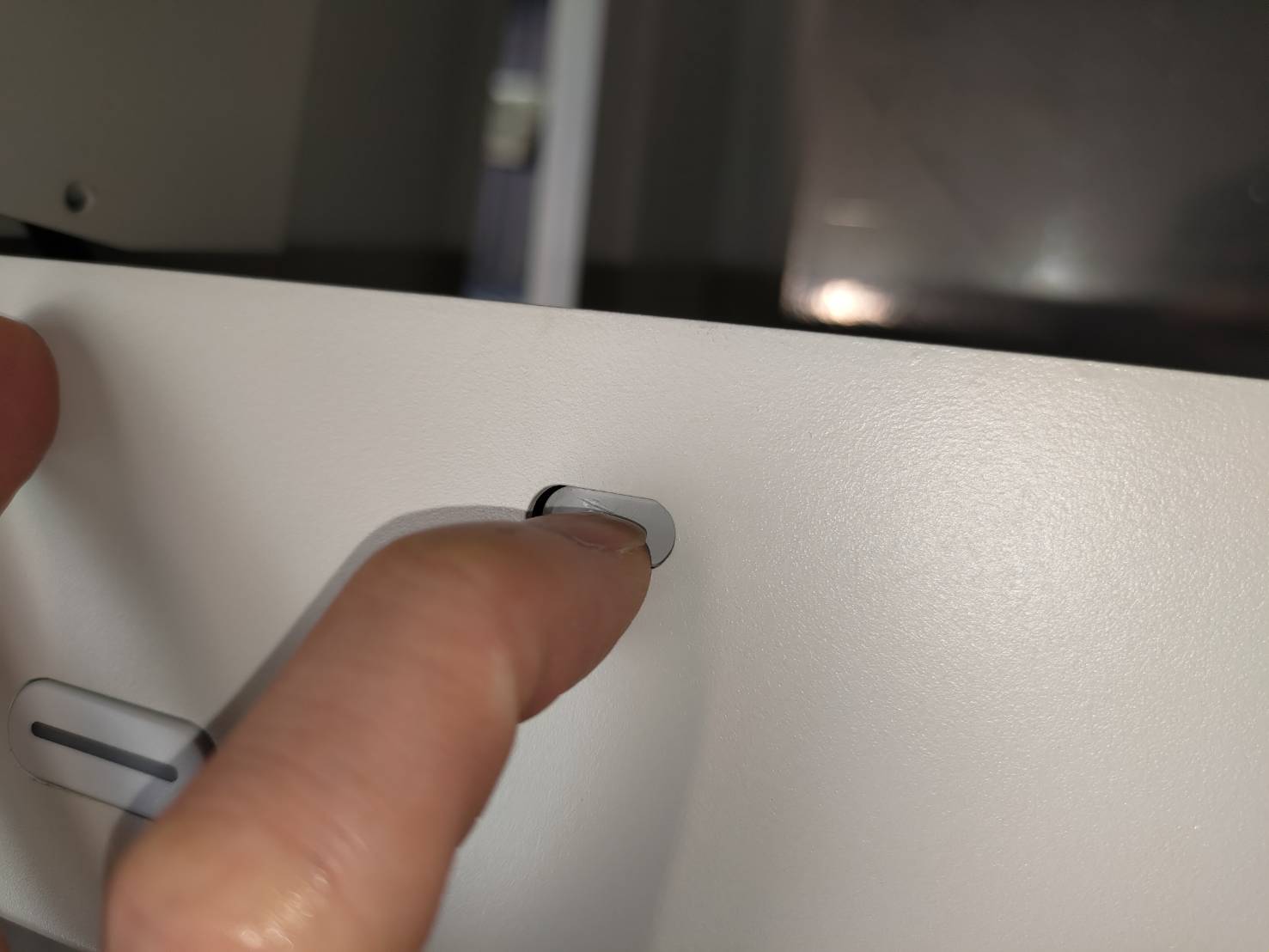

Si vous ne trouvez pas d'espace pour insérer le tournevis plat, essayez d'appuyer fermement sur les éléments décoratifs blancs.

Étape 11

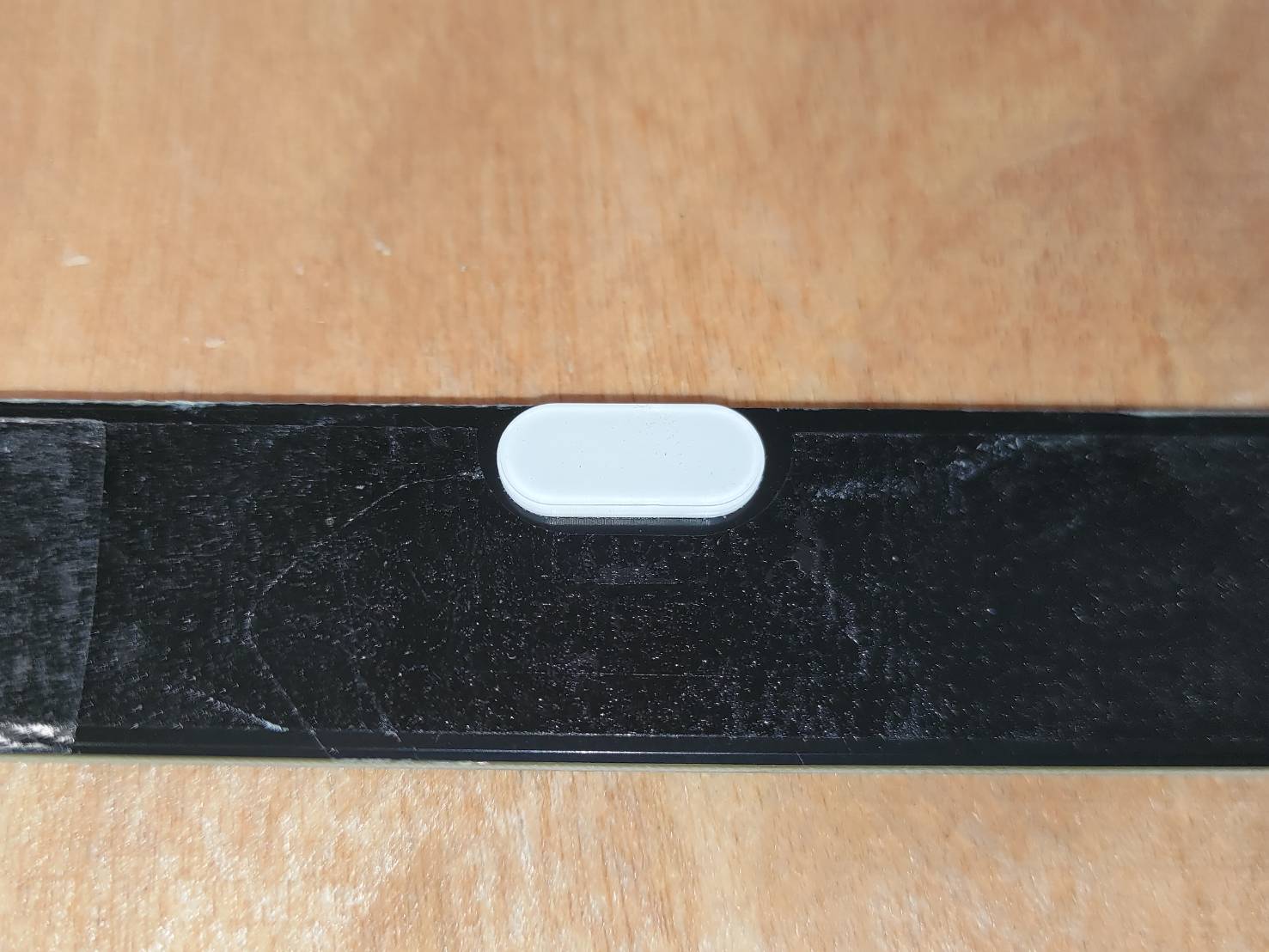

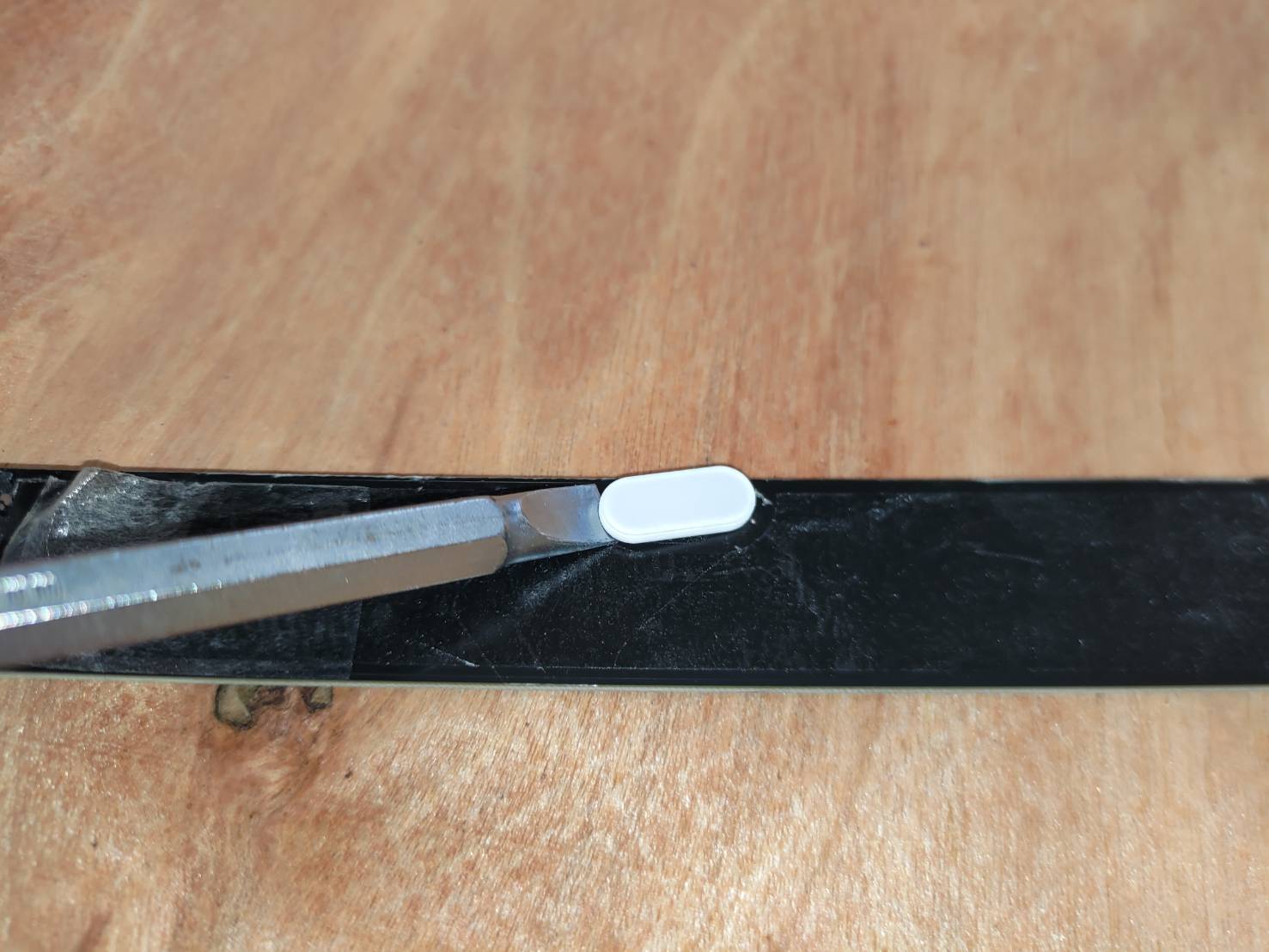

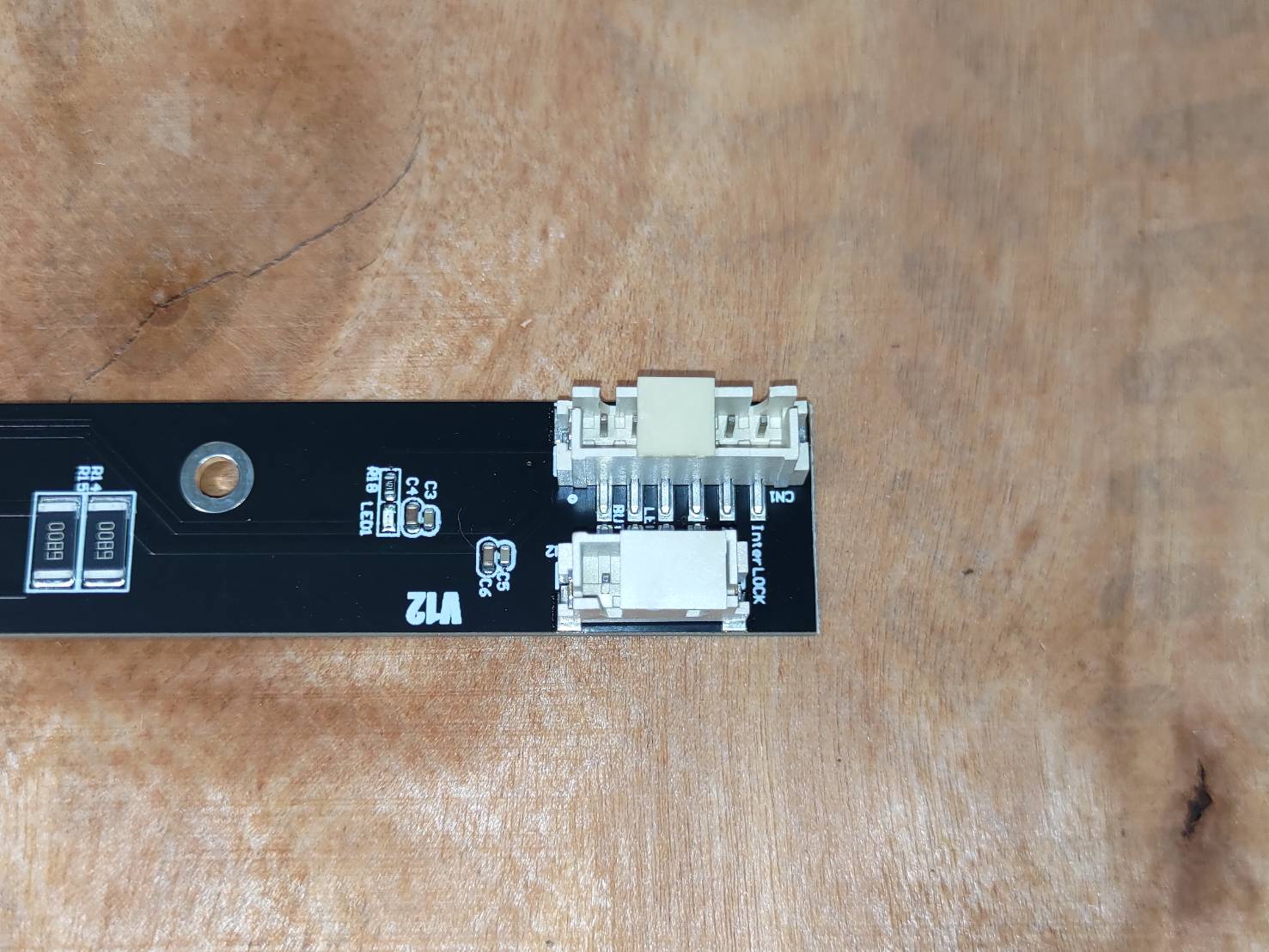

Retirez les éléments décoratifs (2 pièces) de l'ancienne carte à l'aide d'un tournevis plat.

(Si les éléments décoratifs sont fournis avec la nouvelle carte de capteur de porte, ignorez cette étape.)

Étape 12

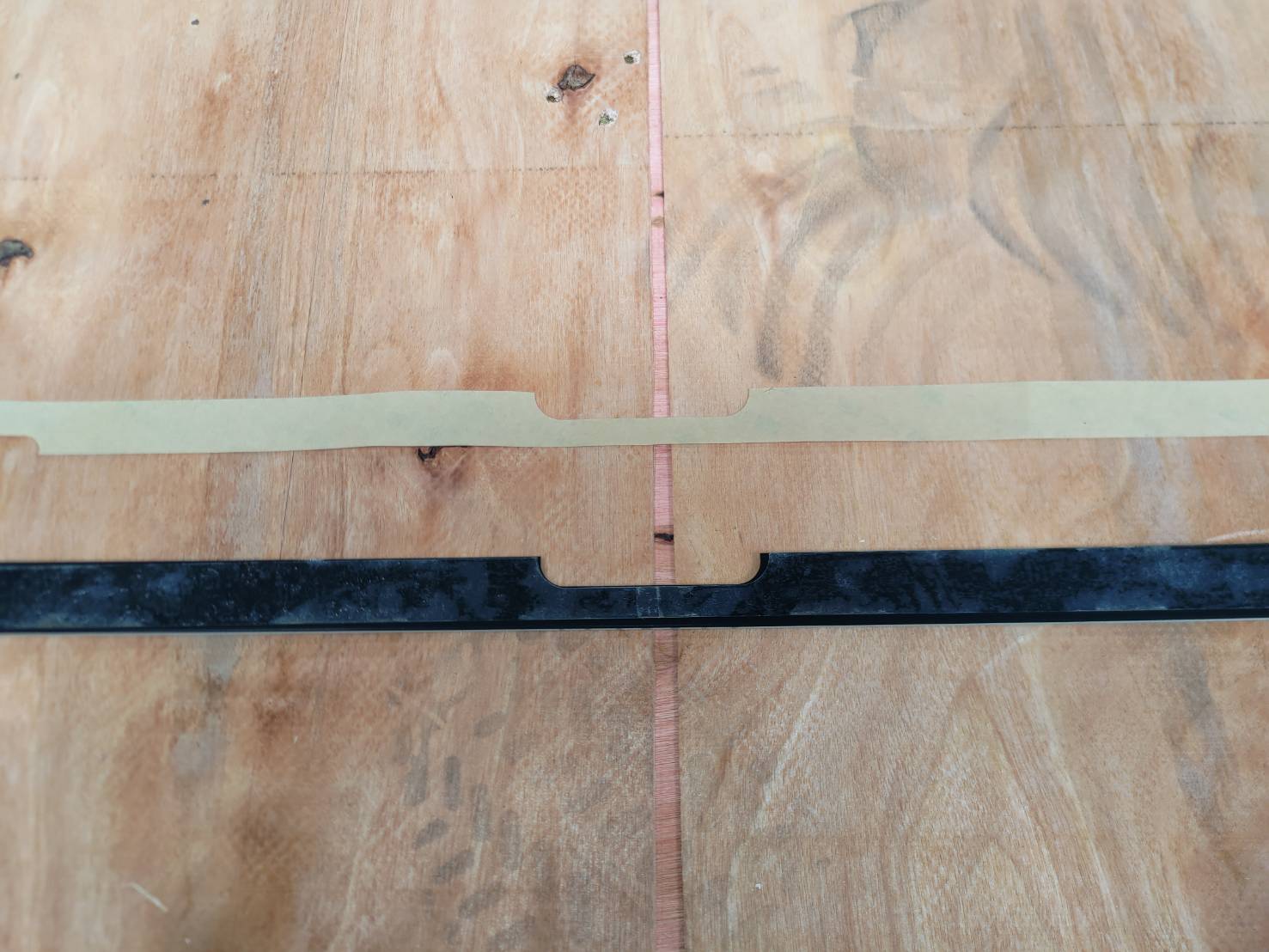

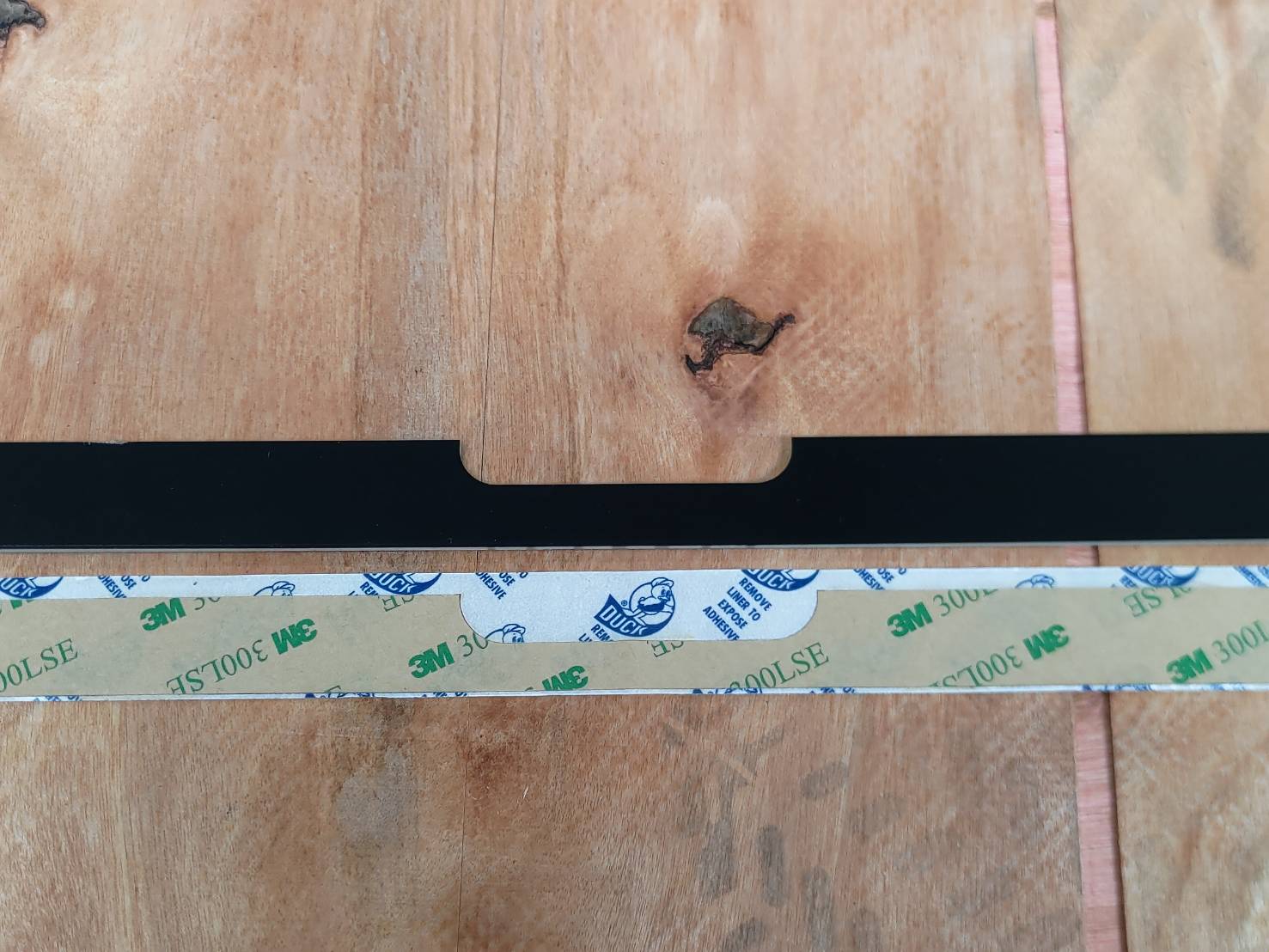

Appliquez le ruban adhésif sur la nouvelle carte.
(Si le ruban adhésif est déjà appliqué sur la nouvelle carte de capteur de porte, ignorez cette étape.)

Conseil : Vous pouvez utiliser l'ouverture en arc au centre pour l'alignement.

Étape 13

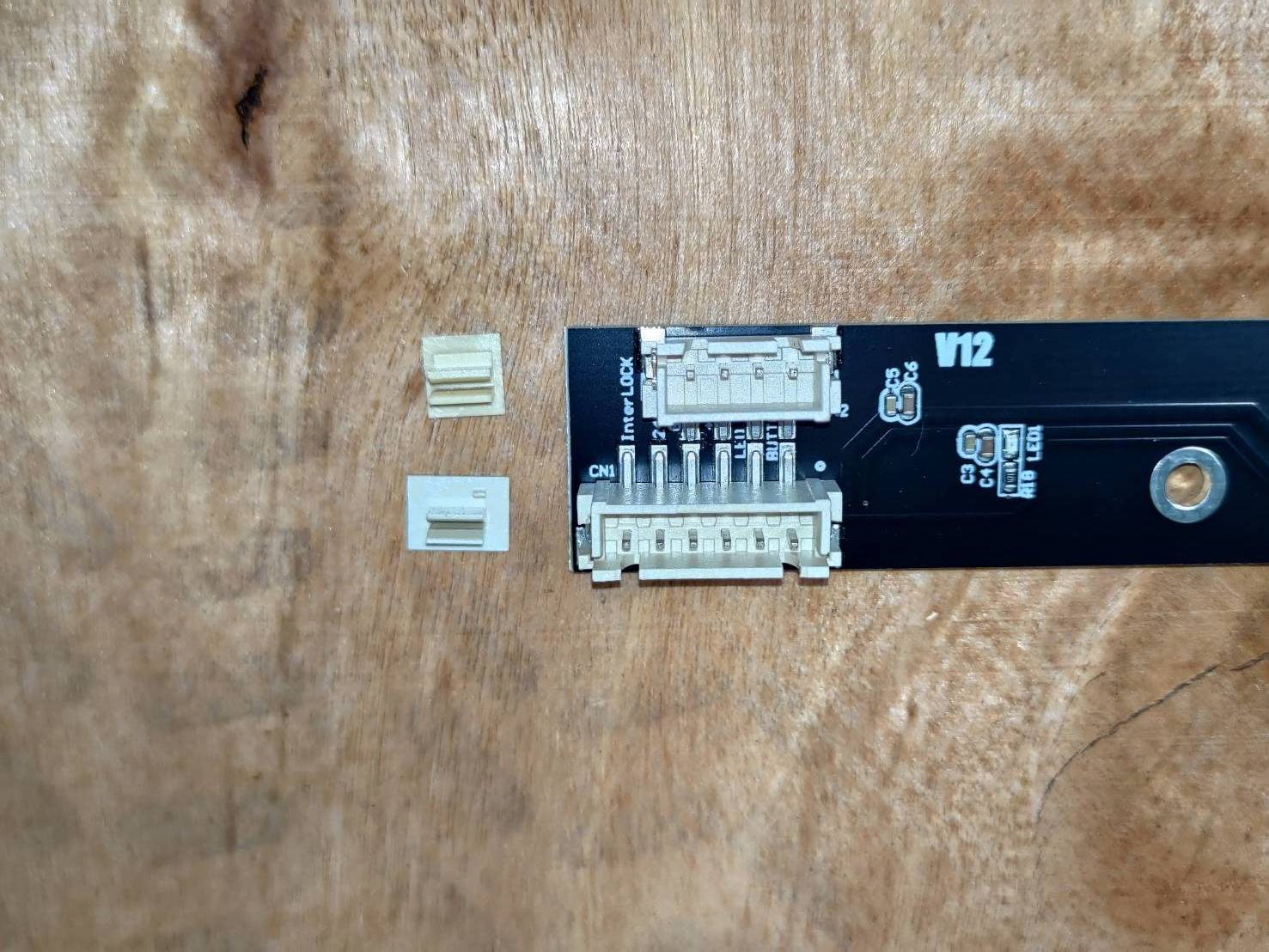

Retirez les clips de protection.
(Si les clips sont déjà retirés, ignorez cette étape.)

Étape 14

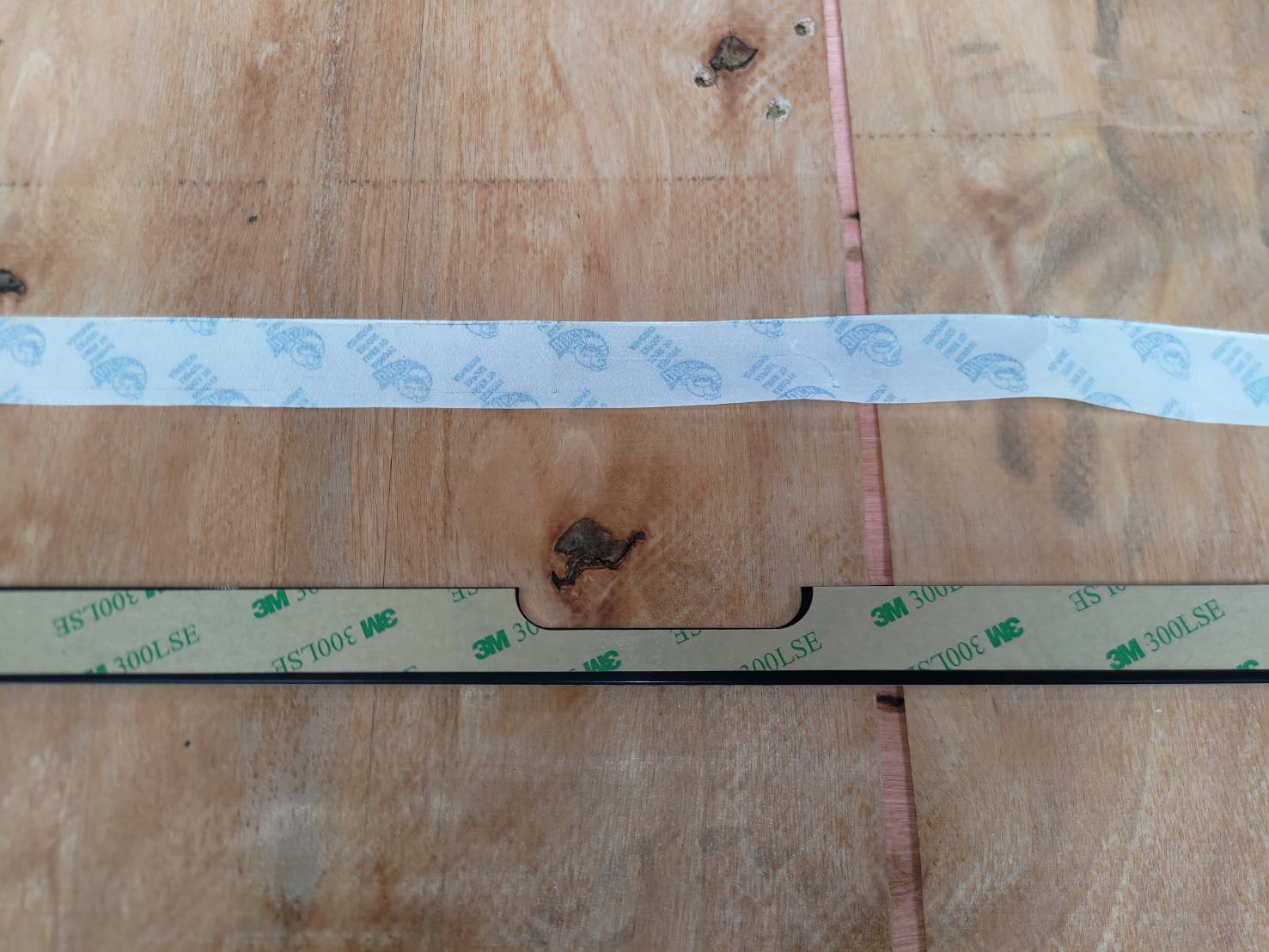

Retirez le film protecteur du ruban adhésif.

Étape 15.1

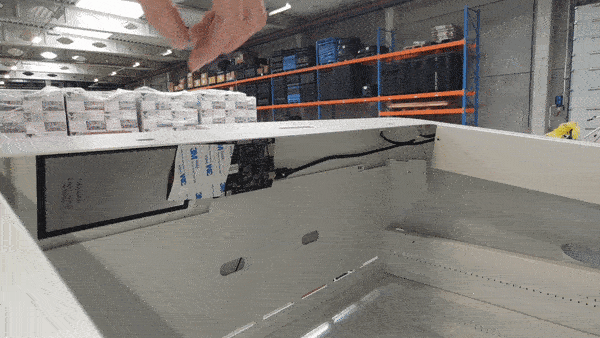

Placez la carte sur la machine.
Insérez d'abord le trou de la carte dans le plot de fixation (côté câble).

Étape 15.2

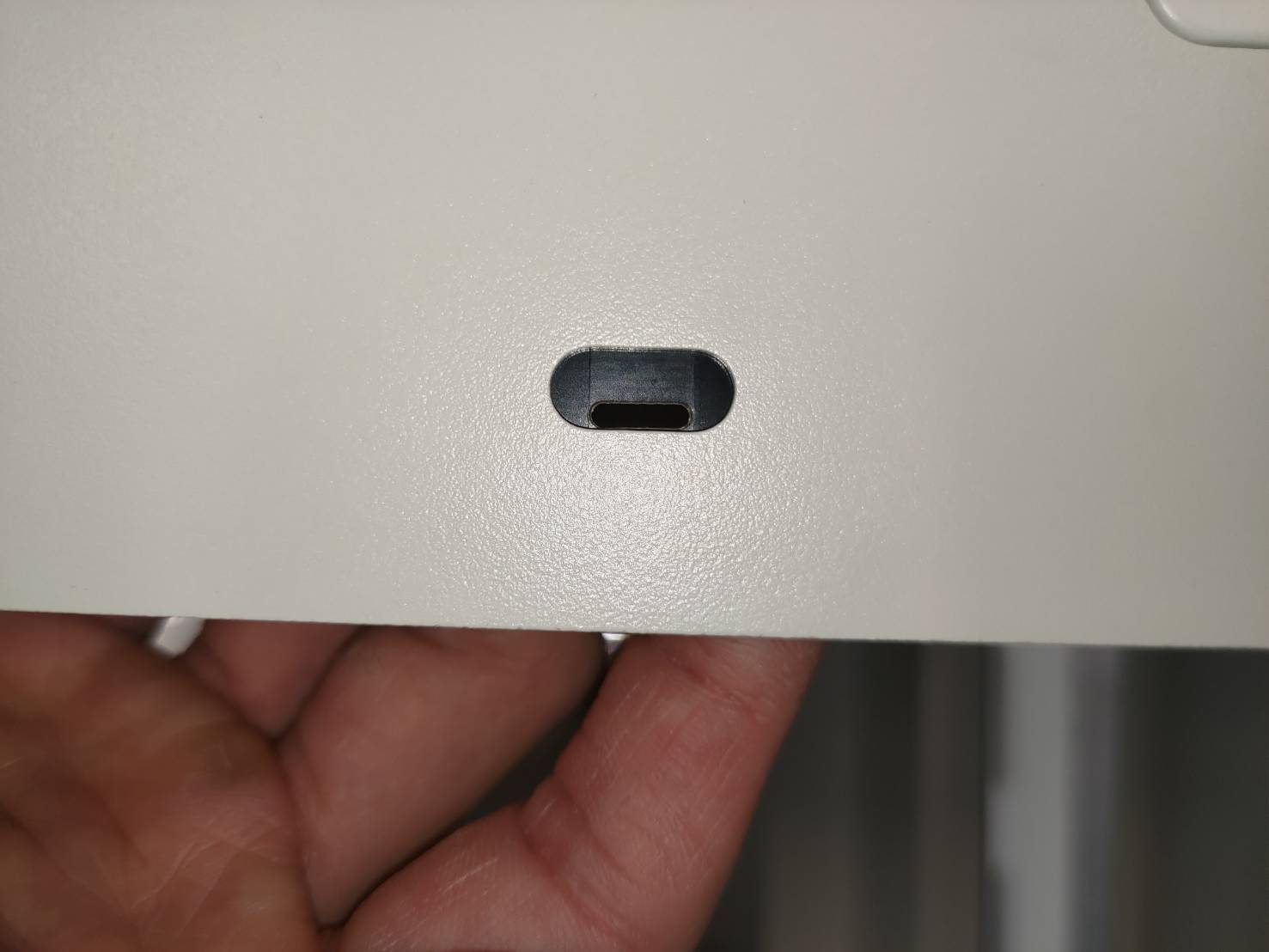

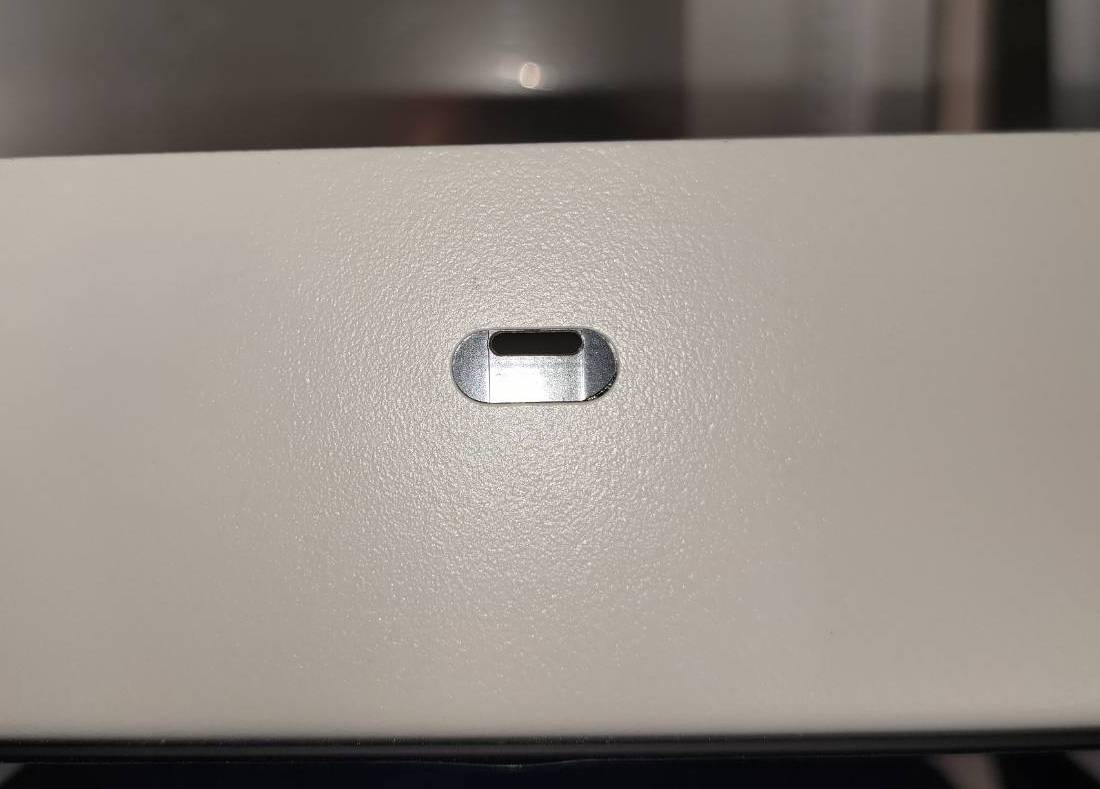

Alignez l'ouverture ovale de la tôle avec l'ouverture de la carte.

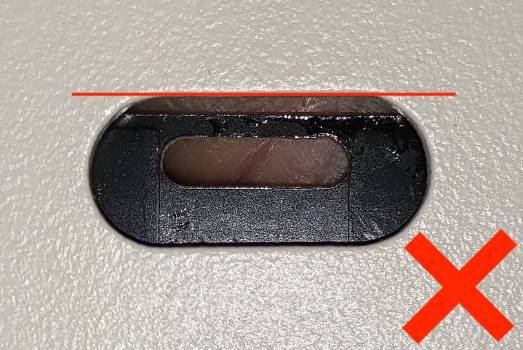

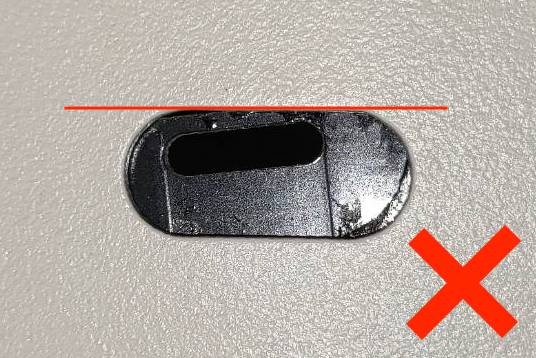

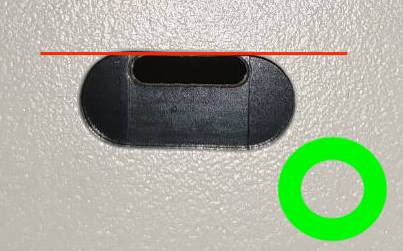

Le trou de la carte doit être aligné avec le bord supérieur du trou de la tôle, comme illustré sur l'image. (Côté câble)

Étape 15.3

Insérez l'autre trou de la carte dans le plot de fixation (côté écran).

Étape 15.4

Alignez l'ouverture ovale de la tôle avec l'ouverture de la carte.

Le trou de la carte doit être aligné avec le bord supérieur du trou de la tôle, comme illustré sur l'image. (Côté écran)

Étape 15.5

Après avoir correctement positionné la carte, appuyez dessus pour la fixer fermement.

Étape 15.6

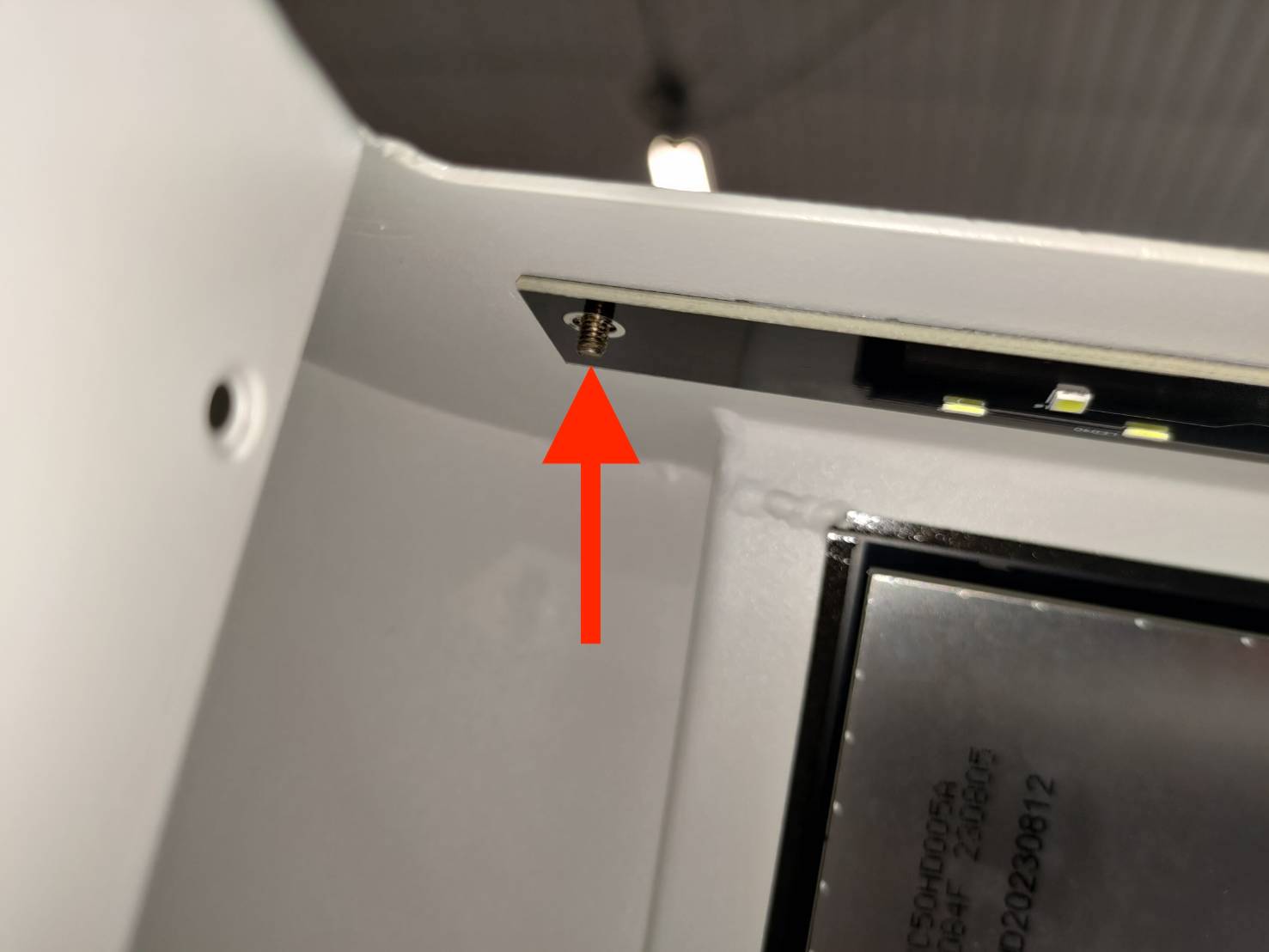

Revissez les deux écrous de 5,5 mm.

Côté câble

Côté écran

Étape 15.7

Rebranchez les deux câbles.

Étape 16

Remettez en place le cadre supérieur.

Assurez-vous que les trous de vis marqués soient orientés vers la zone de travail.

Remise en place du cadre :

Étape 17

Vissez les vis latérales.

Étape 18

Allumez la machine et testez la détection de la porte.

Exemple - La détection de la porte fonctionne :

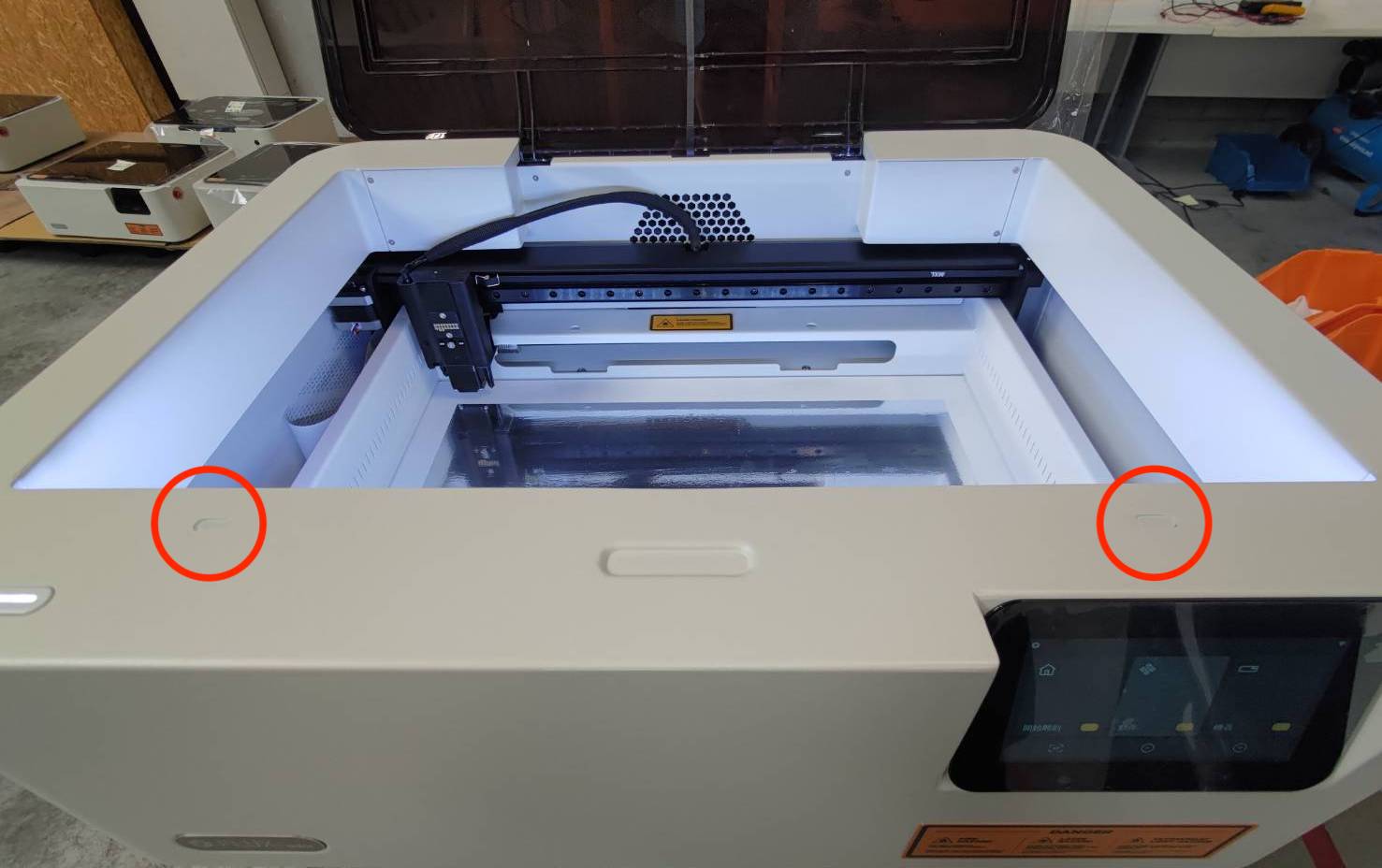

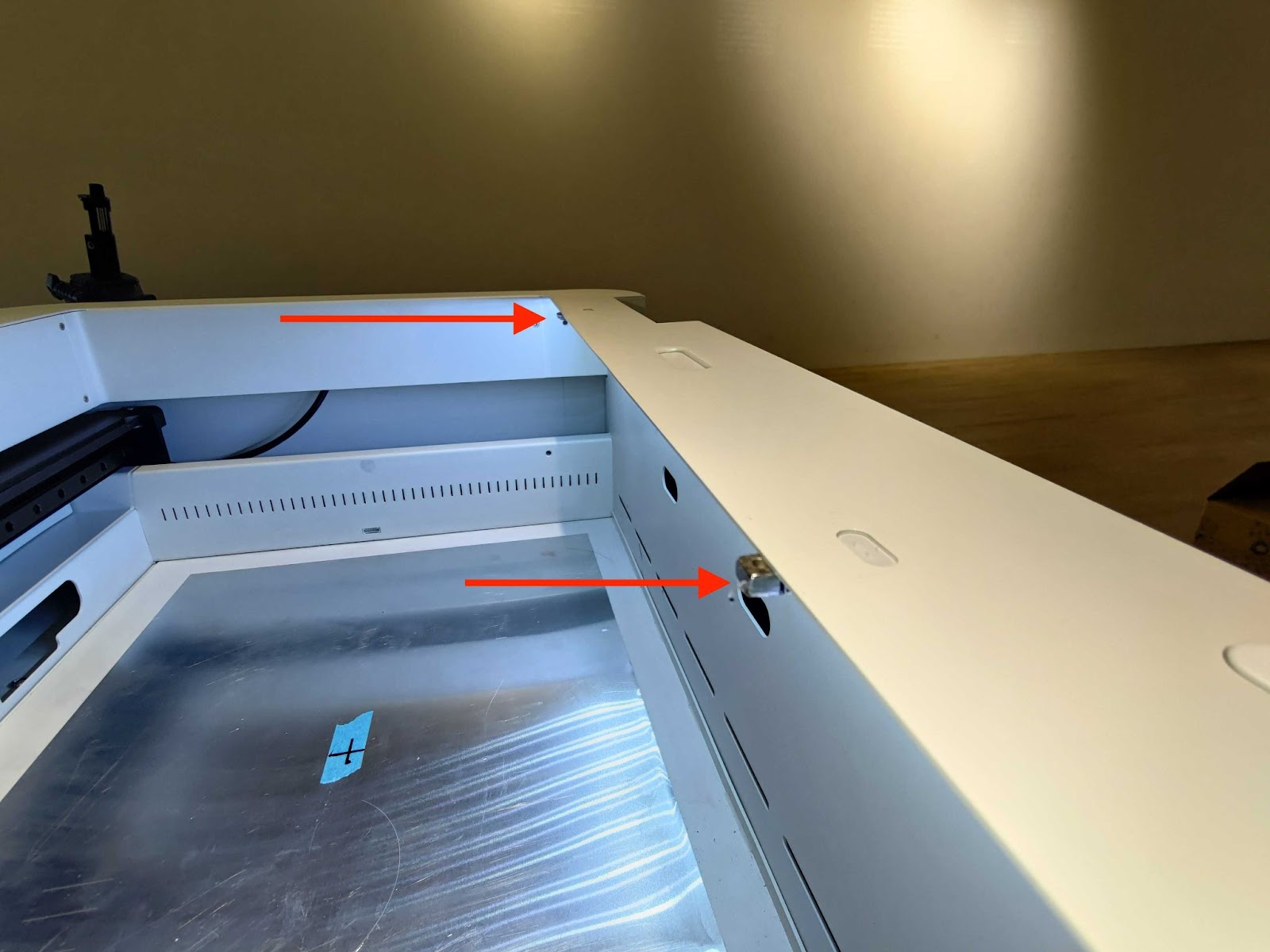

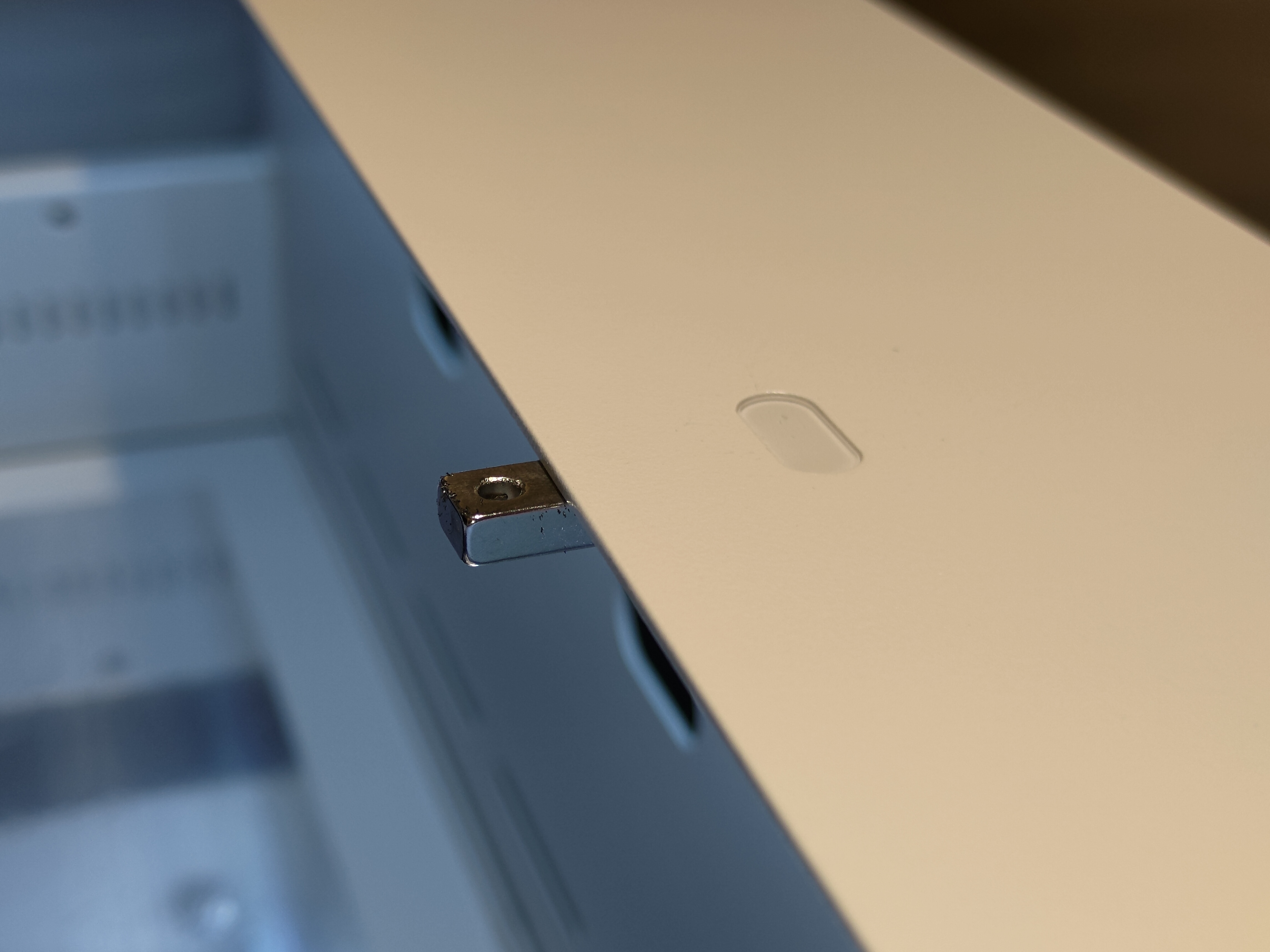

Si la détection de la porte échoue, placez deux aimants sur les zones de détection comme indiqué sur l'image.
pasted image 0.jpg

Si les aimants externes fonctionnent, veuillez vous référer aux Étapes 4 à 17 pour réaligner la carte.

Si les aimants externes ne fonctionnent pas, veuillez poursuivre avec les étapes 19 à 21 pour revisser toutes les vis. Ensuite, consultez la page pour résoudre le problème.
(Si le problème persiste après le dépannage, il est possible que la nouvelle carte du capteur de porte soit défectueuse. Veuillez suivre les instructions sur la page ci-dessus et contacter directement le service client.)

Étape 19

Insérez les pièces décoratives dans les trous du cadre.
(Appliquez de la colle forte supplémentaire si les pièces ne sont plus adhésives)

Étape 20

Éteignez et retournez la machine. Vissez toutes les vis du dessous.
Veuillez noter que le pied et la vis marqués doivent être positionnés à proximité des ports USB.

Suggestion :
Il est préférable de ne pas serrer complètement les vis au début, car certaines pourraient être mal alignées et difficiles à insérer. Il est donc recommandé de serrer toutes les vis une fois qu'elles sont toutes en place.

Étape 21

Retournez la machine. Déplacez le support du module pour vérifier s'il peut bouger librement.

Si le support peut être déplacé sans problème, le remplacement est alors réussi.

Si le support est bloqué ou ne peut pas être complètement poussé vers le ventilateur, passez à l' Étape 22.

Étape 22

Essayez de desserrer la vis du pied en caoutchouc proche des ports USB et tentez à nouveau de déplacer le support du module.

#FIN
