Ador - Remplacement du câble de la caméra et du module de caméra

Remarque

Cet article ne s'applique PAS aux États-Unis car la conception de la caméra y est différente des autres régions.
Si votre Ador est la version américaine, veuillez consulter cet article : Ador US - Remplacement du module de caméra

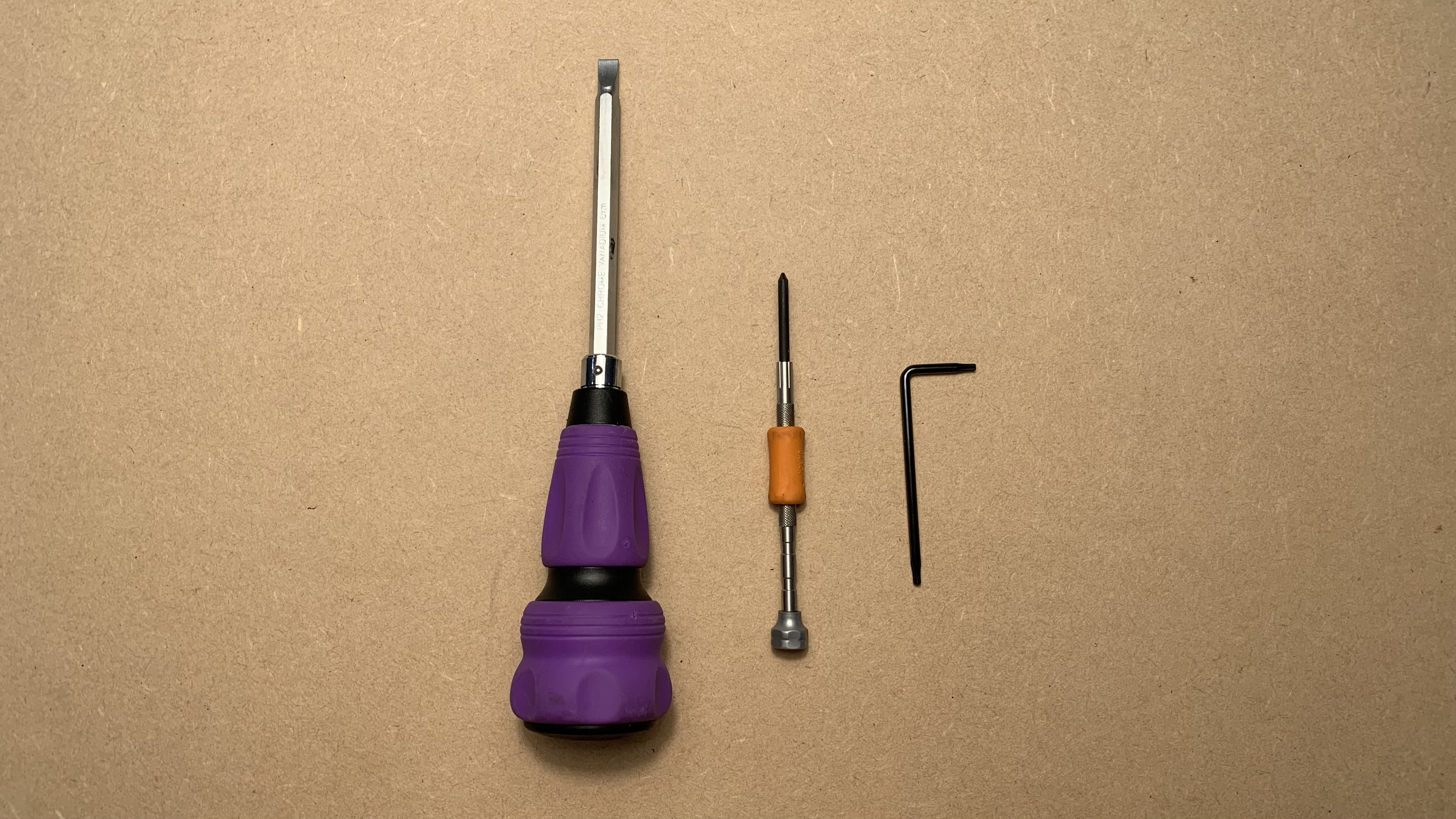

Outils nécessaires

1. Tournevis Torx T8
2. Petit tournevis cruciforme
3. Grattoir ou tournevis plat

Étape 1 - Éteindre la machine et débrancher le cordon d'alimentation

Étape 2 - Dévisser les vis de la plaque

8 vis T8 (La plaque et le couvercle de la porte sont reliés.)

Étape 3 - Déplacer légèrement la plaque et le couvercle de la porte vers l'avant

Étape 4 - Débrancher le câble du moteur

Une fois ce câble retiré, il sera plus facile d'accéder au câble de la caméra.

Étape 5 - Débrancher le câble de la caméra

Remarquez qu'un clip verrouille le câble. Ouvrez ce clip pour retirer le câble de la caméra.

Clip de verrouillage :

Clip de verrouillage ouvert :

Retirer le câble :

Étape 6 - Retirez la plaque et le cache de la porte

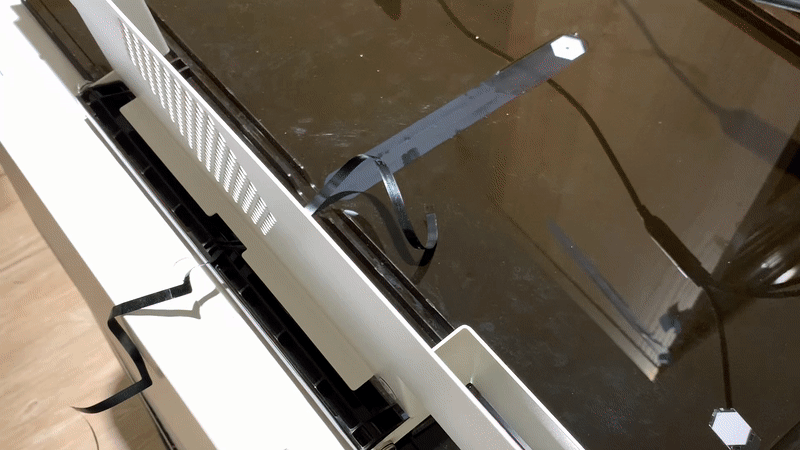

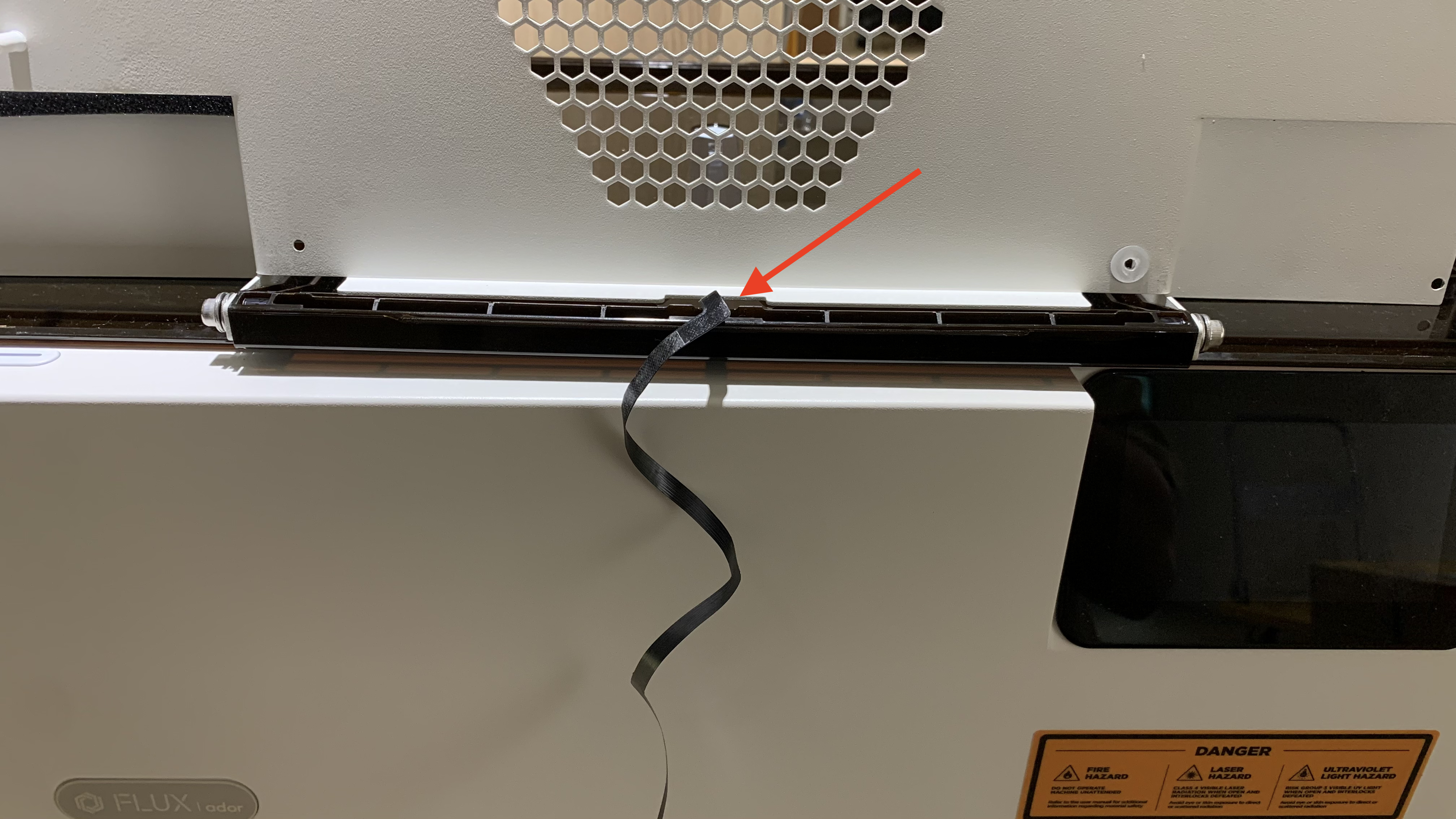

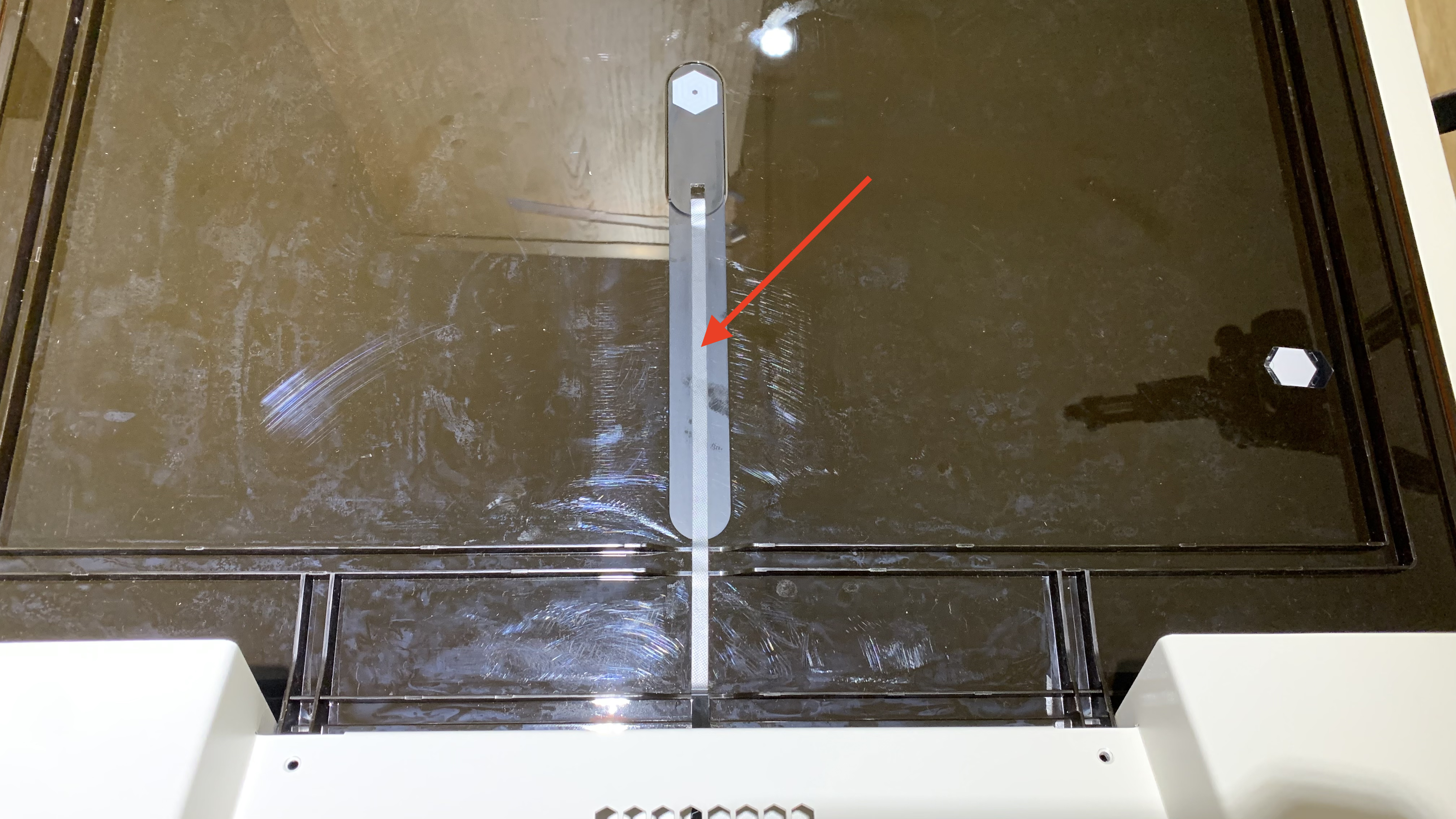

Étape 7 - Débranchez le câble de la caméra sur le couvercle

Vous pouvez ignorer cette étape si le câble n'est pas à remplacer.

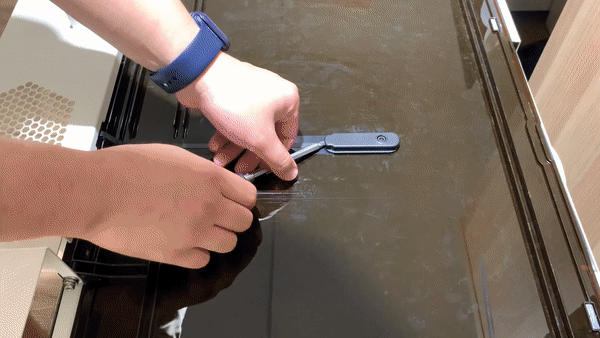

Étape 8 - Retirez la carte du module caméra

Exercer une force directe pour soulever la carte du module caméra (qui est collée à la caméra) pourrait déconnecter le câble de la caméra.

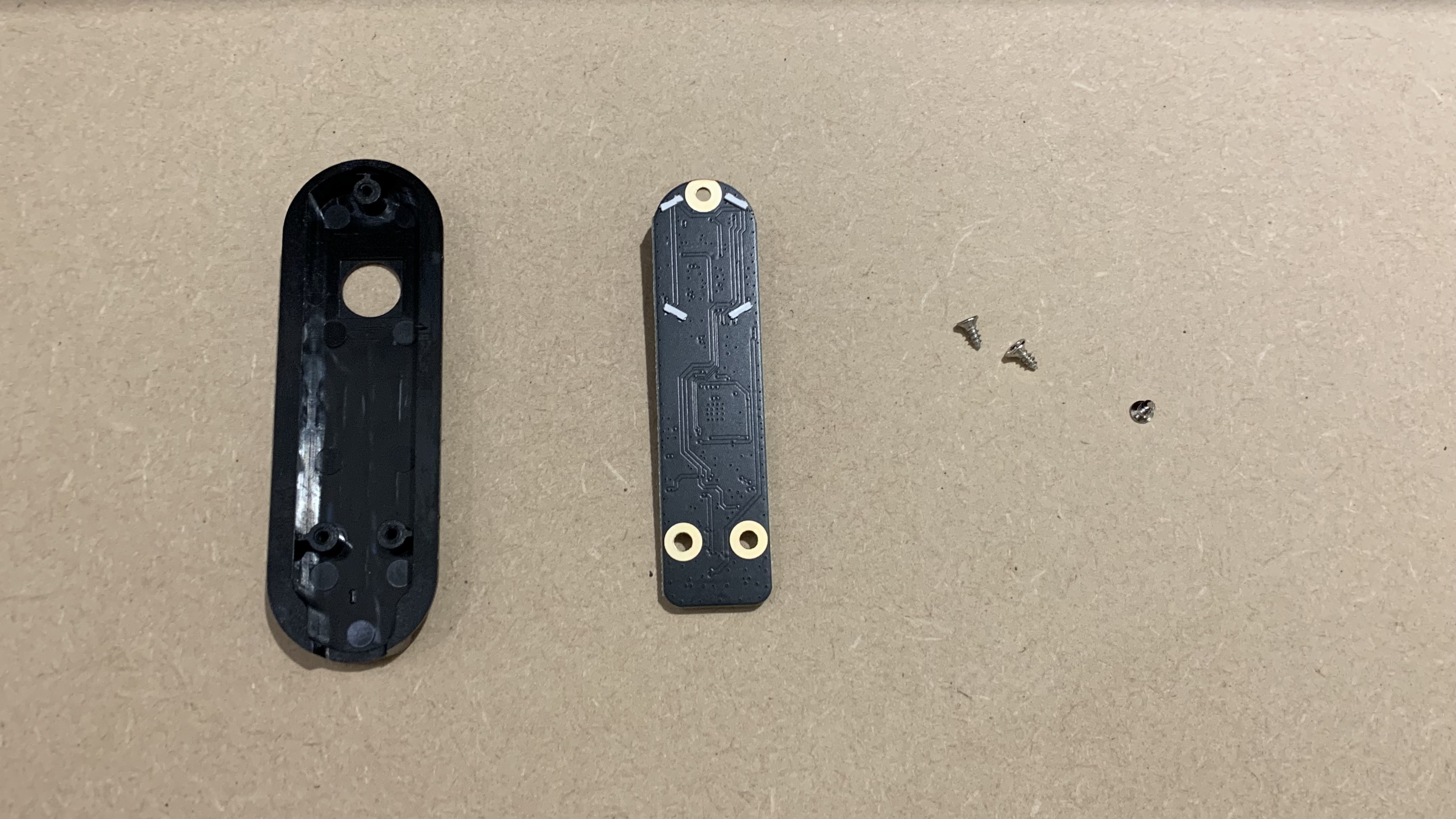

Étape 9 - Séparez le module caméra de la carte

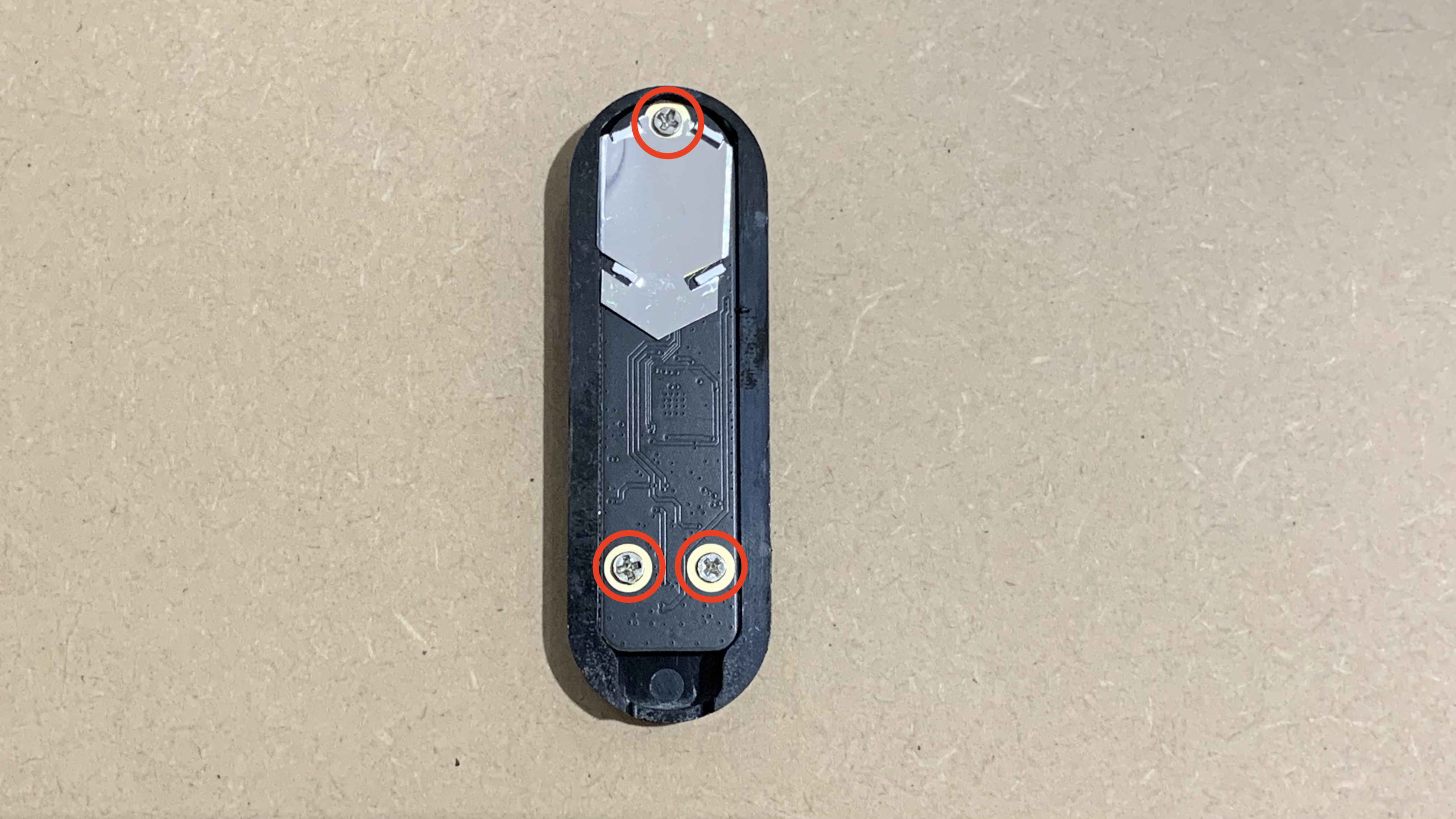

Détachez d'abord la carte de guidage lumineux située sur le dessus du module caméra. Retirez ces trois vis.

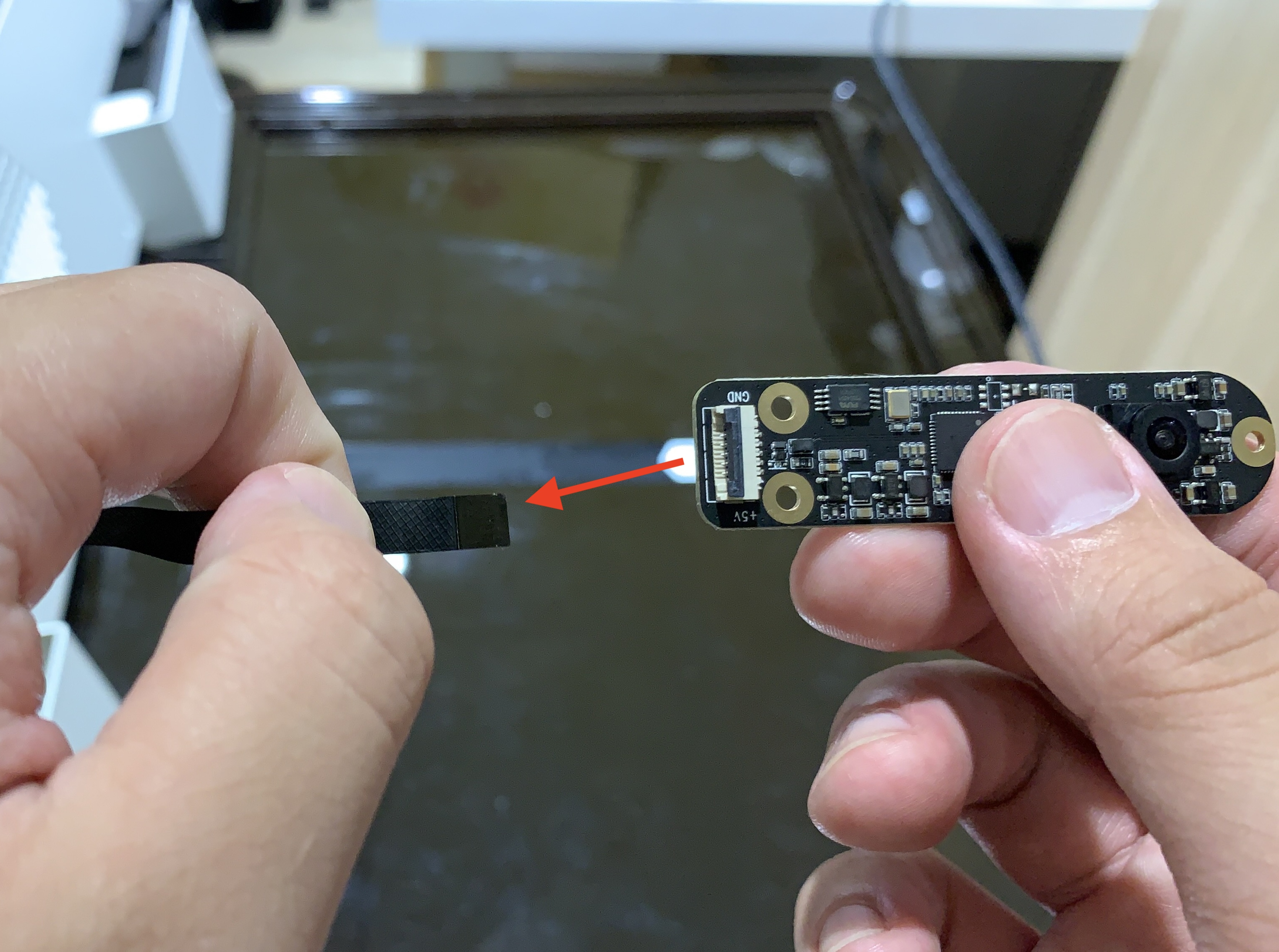

Étape 10 - Débranchez le câble de la caméra.

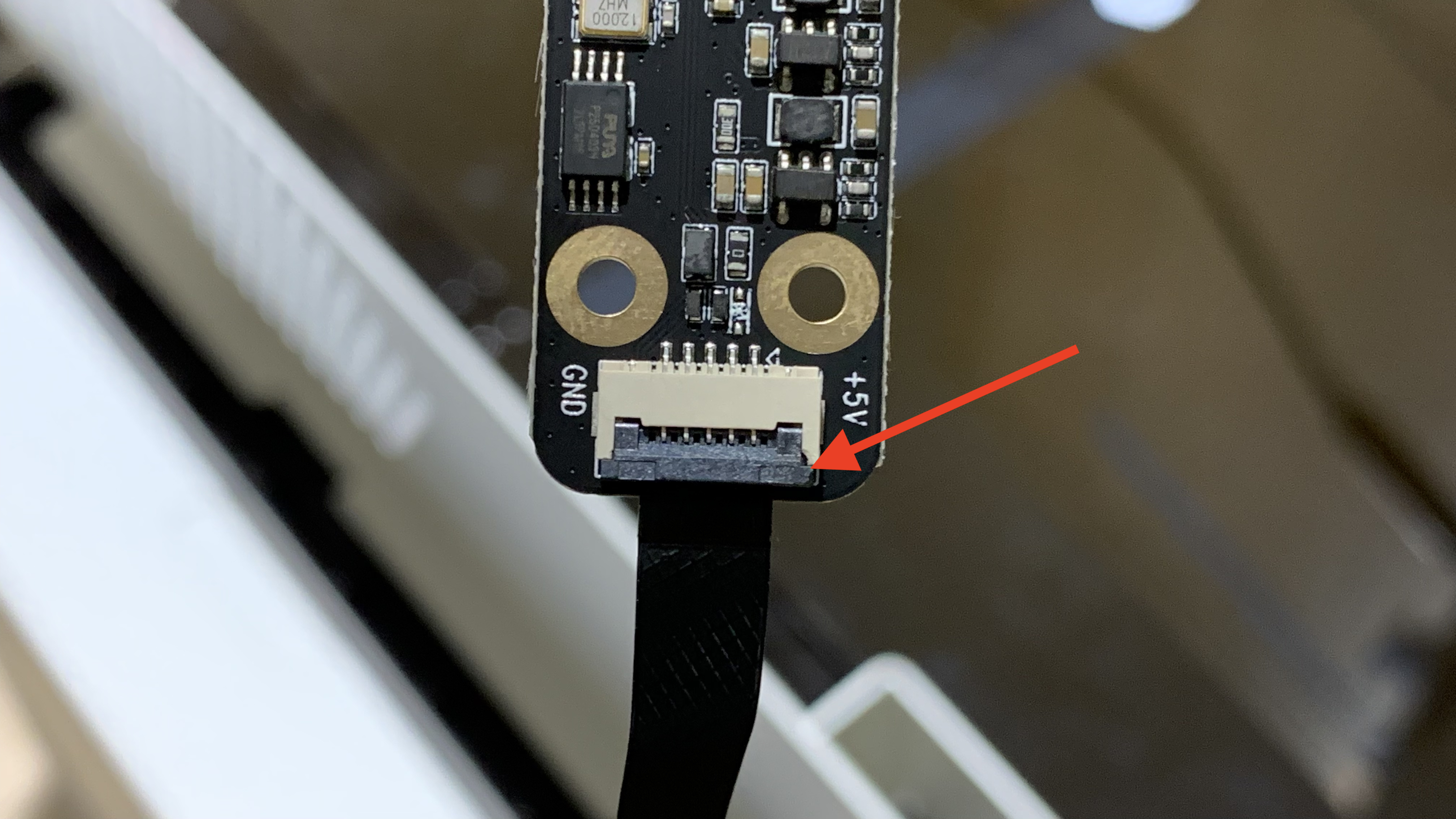

Ouvrez le clip de verrouillage pour retirer le câble.

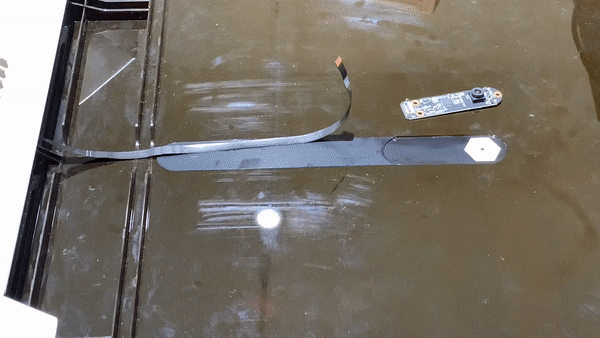

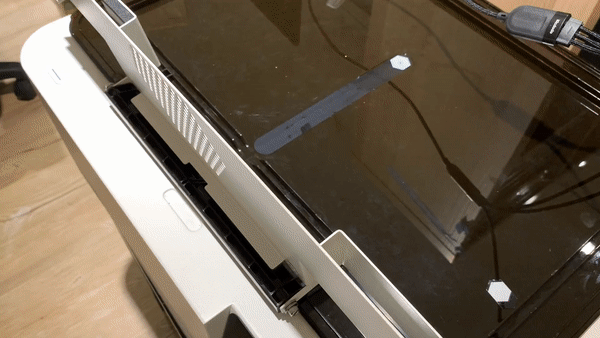

Étape 11 - Faites passer le nouveau câble de la caméra à travers la plaque et le couvercle

Vous pouvez ignorer cette étape si le câble n'est pas à remplacer.

Étape 12 - Insérez le câble de la caméra dans le module caméra

Installez le câble de la caméra sur le module avec la surface métallique orientée vers le bas. Verrouillez le clip pour le fixer, puis tirez doucement pour vérifier qu'il est bien verrouillé.

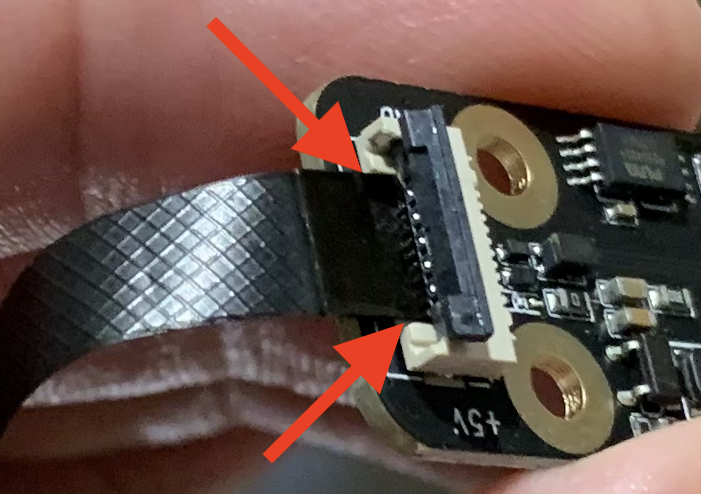

Assurez-vous que le câble de la caméra est correctement inséré dans le connecteur.

Étape 13 - Fixez le module caméra sur la carte du module caméra

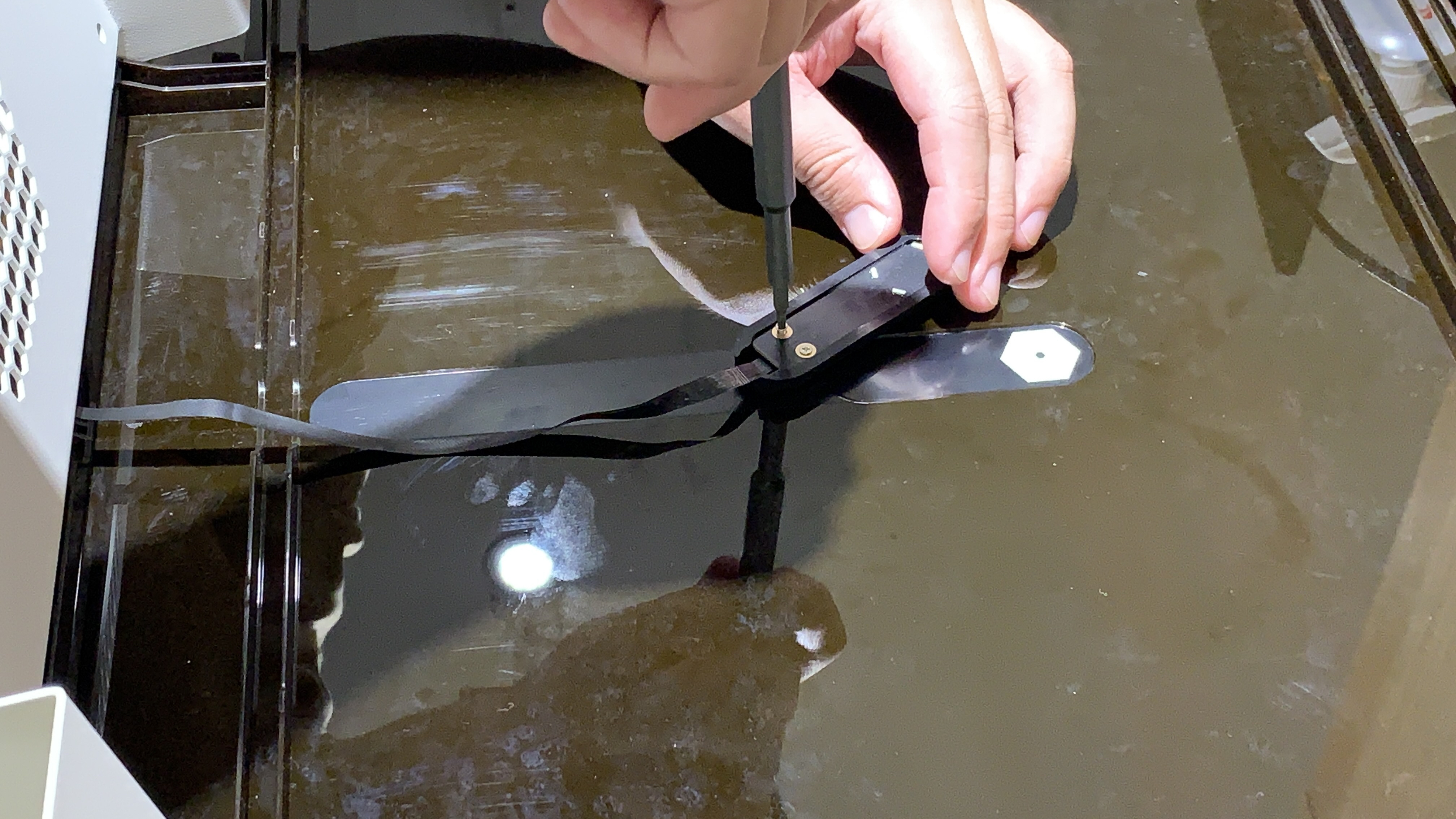

Vissez les trois vis.

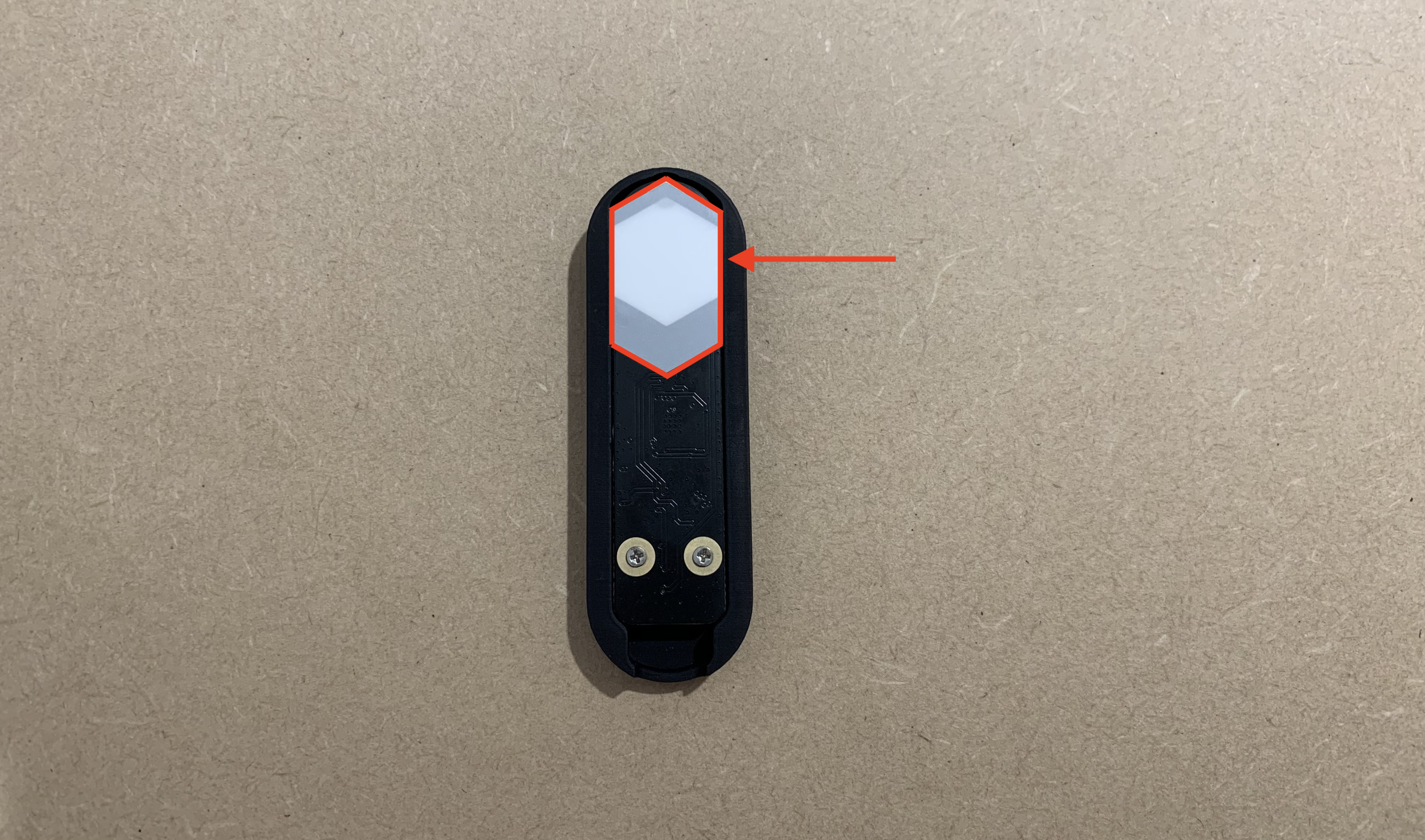

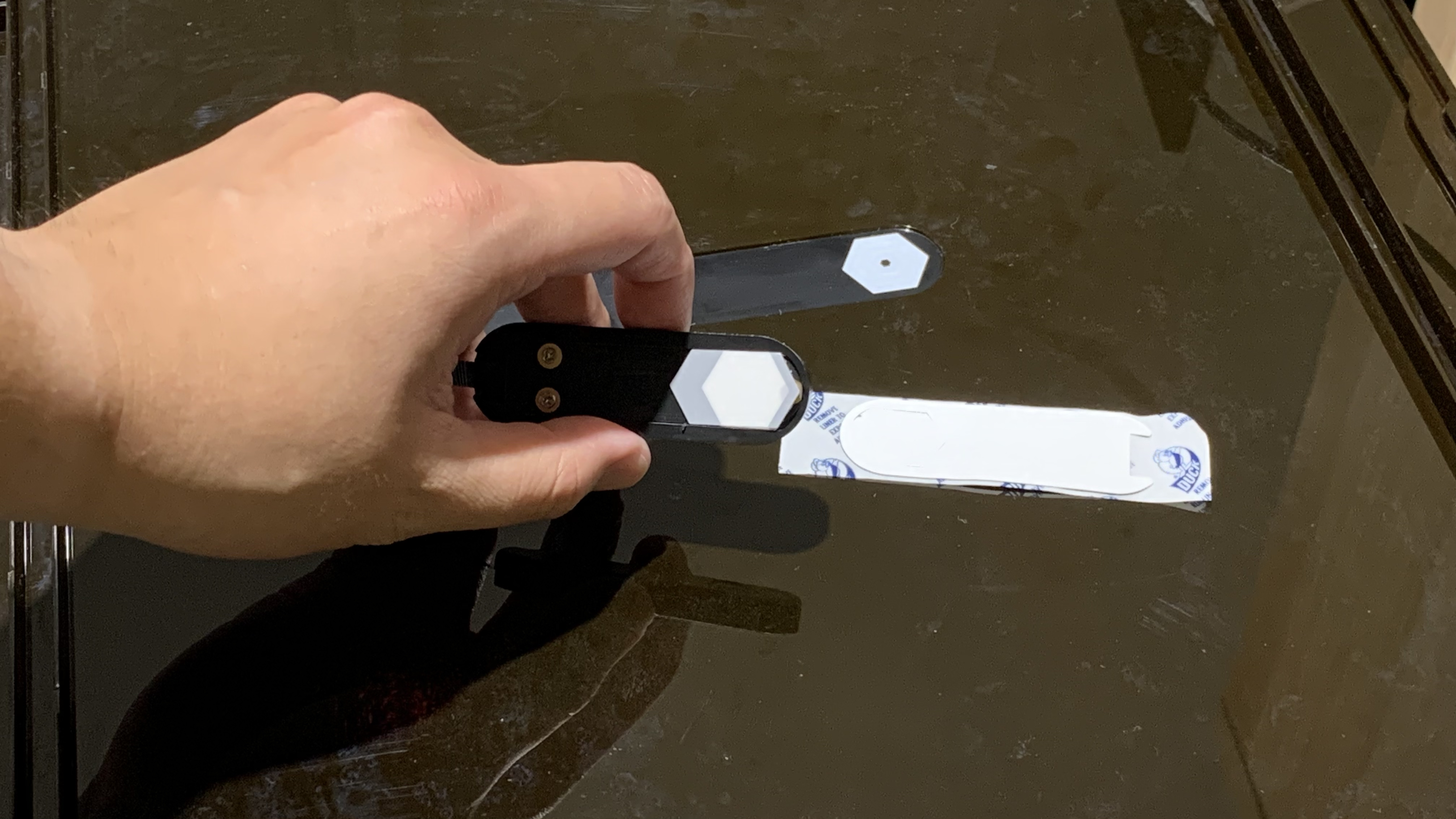

Collez la nouvelle carte de guidage lumineux sur le module caméra.

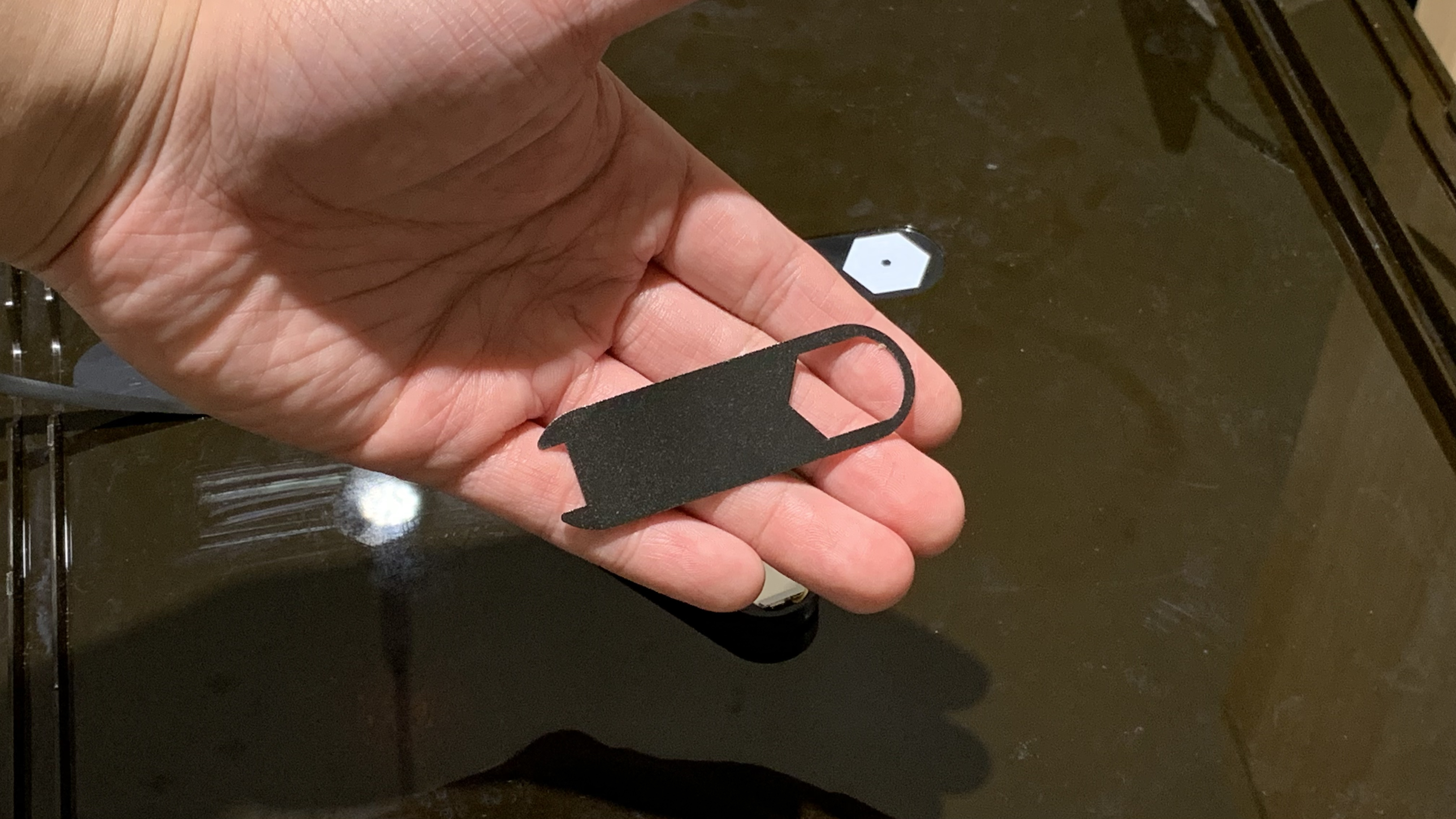

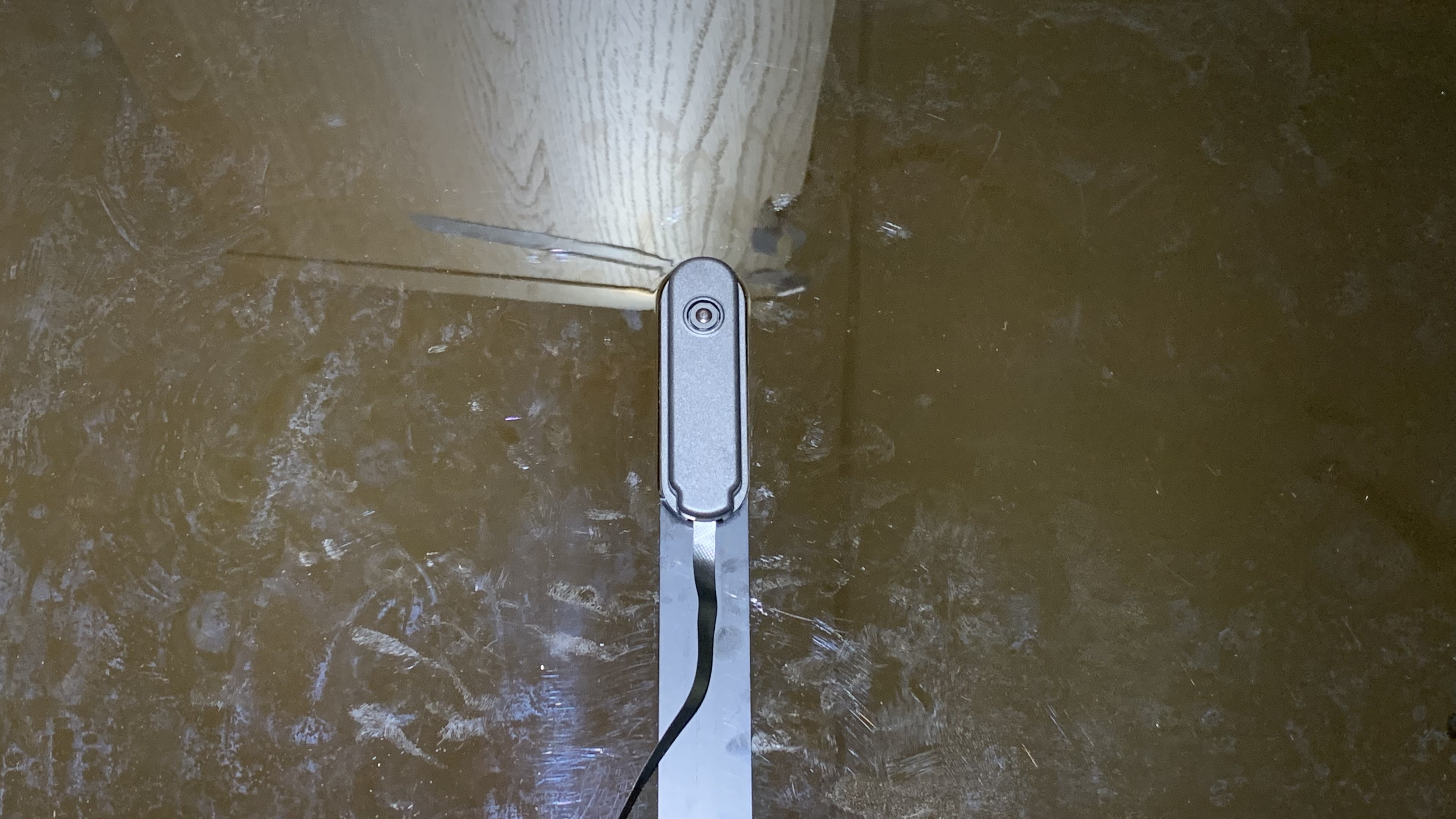

Utilisez du ruban adhésif pour fixer la carte du module caméra sur le couvercle.

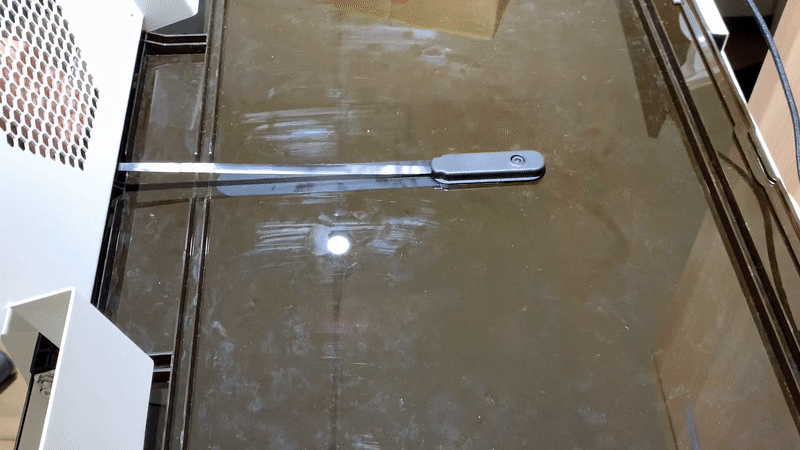

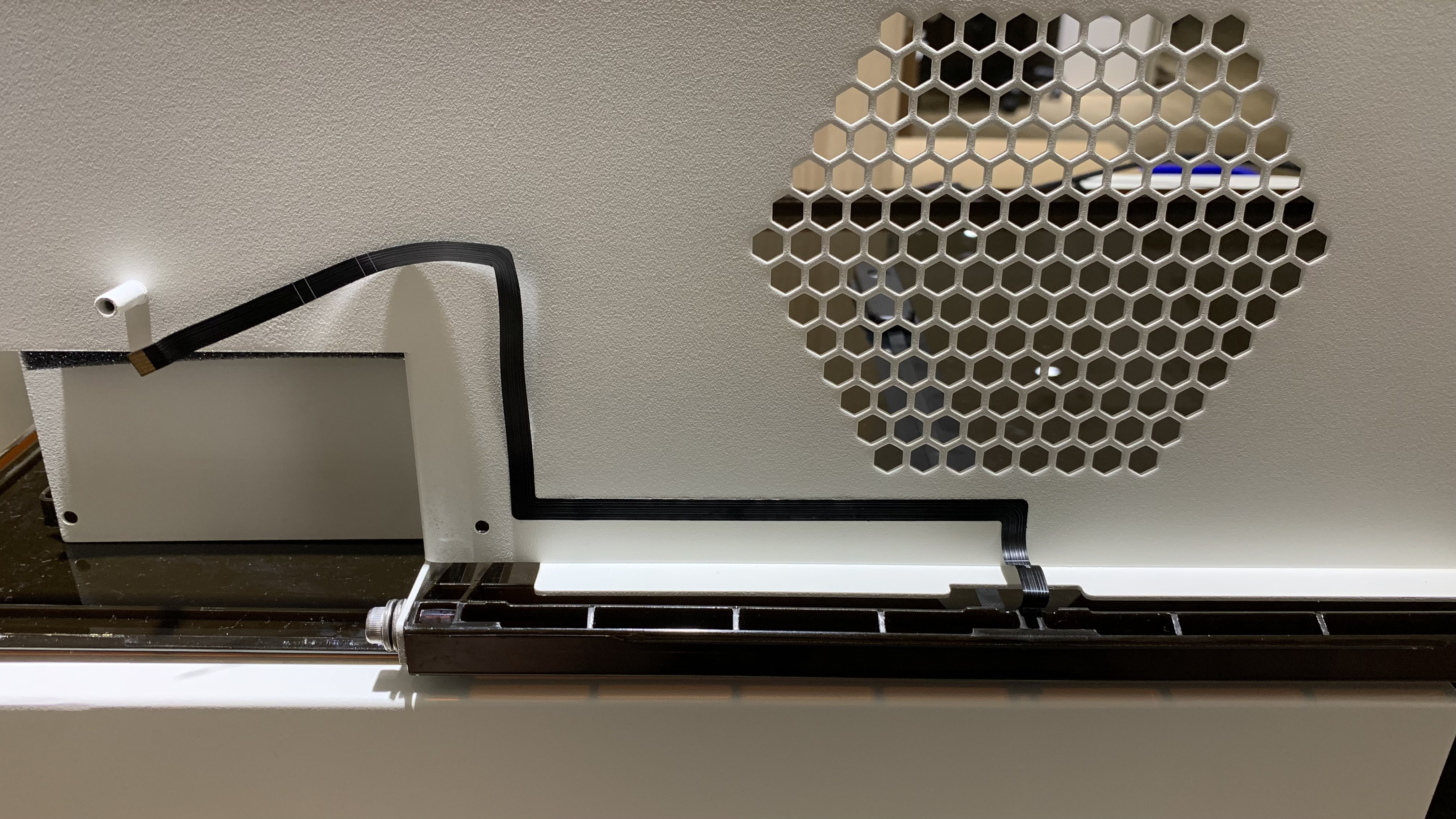

Étape 14 - Fixez le câble de la caméra

Vous pouvez ignorer cette étape si le câble n'est pas à remplacer.

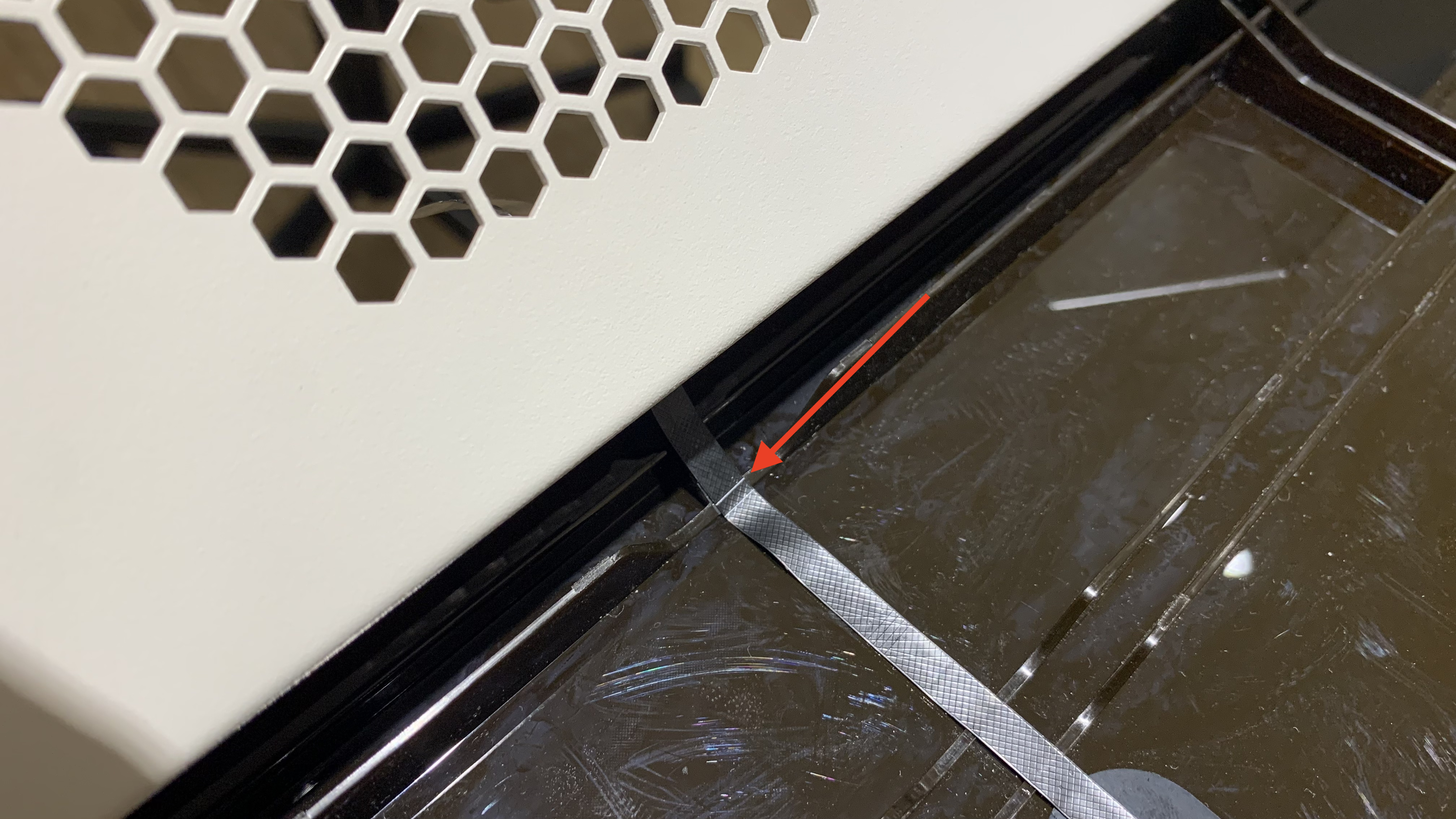

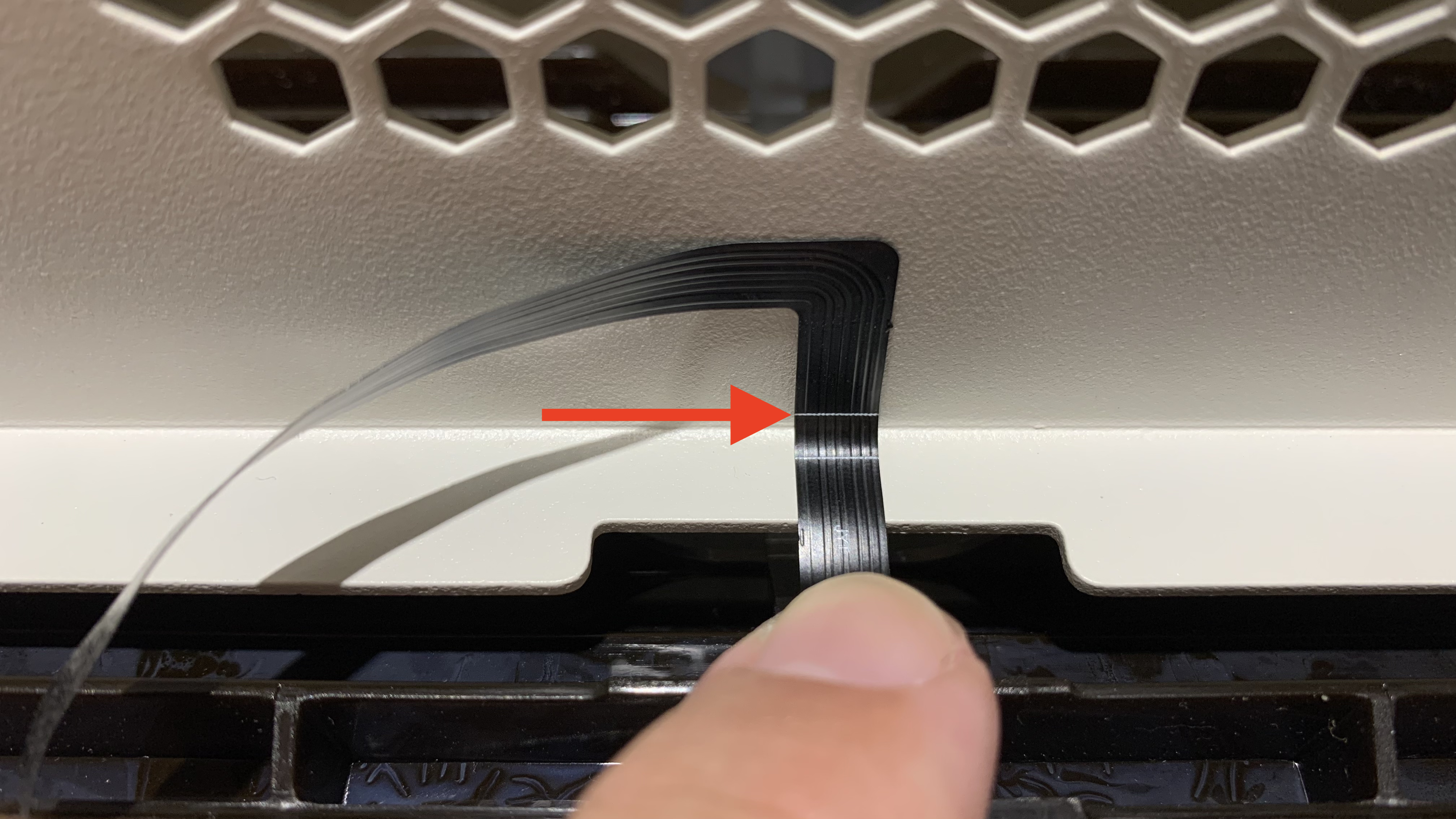

Les deux lignes blanches indiquent la position de la courbe.

Étape 15 - Placez la plaque et le couvercle de la porte sur le dessus

Laissez un espace pour permettre l'accès avec vos mains.

Étape 16 - Insérez le câble de la caméra dans la carte mère

Veuillez noter que la surface métallique du câble de la caméra doit être orientée vers la carte mère.

La surface métallique du câble de la caméra :

La surface métallique doit être orientée vers la carte mère :

Insérez le câble :

Verrouillez le clip :

Étape 17 - Insérez le câble du moteur

Étape 18 - Remettez la plaque en place et serrez les vis

8 vis T8

Étape 19

Une fois ces étapes terminées, le câble de la caméra a été remplacé avec succès. Cependant, comme vous avez déplacé le couvercle de la porte et la caméra, veuillez effectuer un calibrage de la caméra avant de reprendre l'utilisation de la machine.
Vous pouvez vous référer à cette page : Calibrage de la caméra.
