Ador - Remplacement de la carte mère

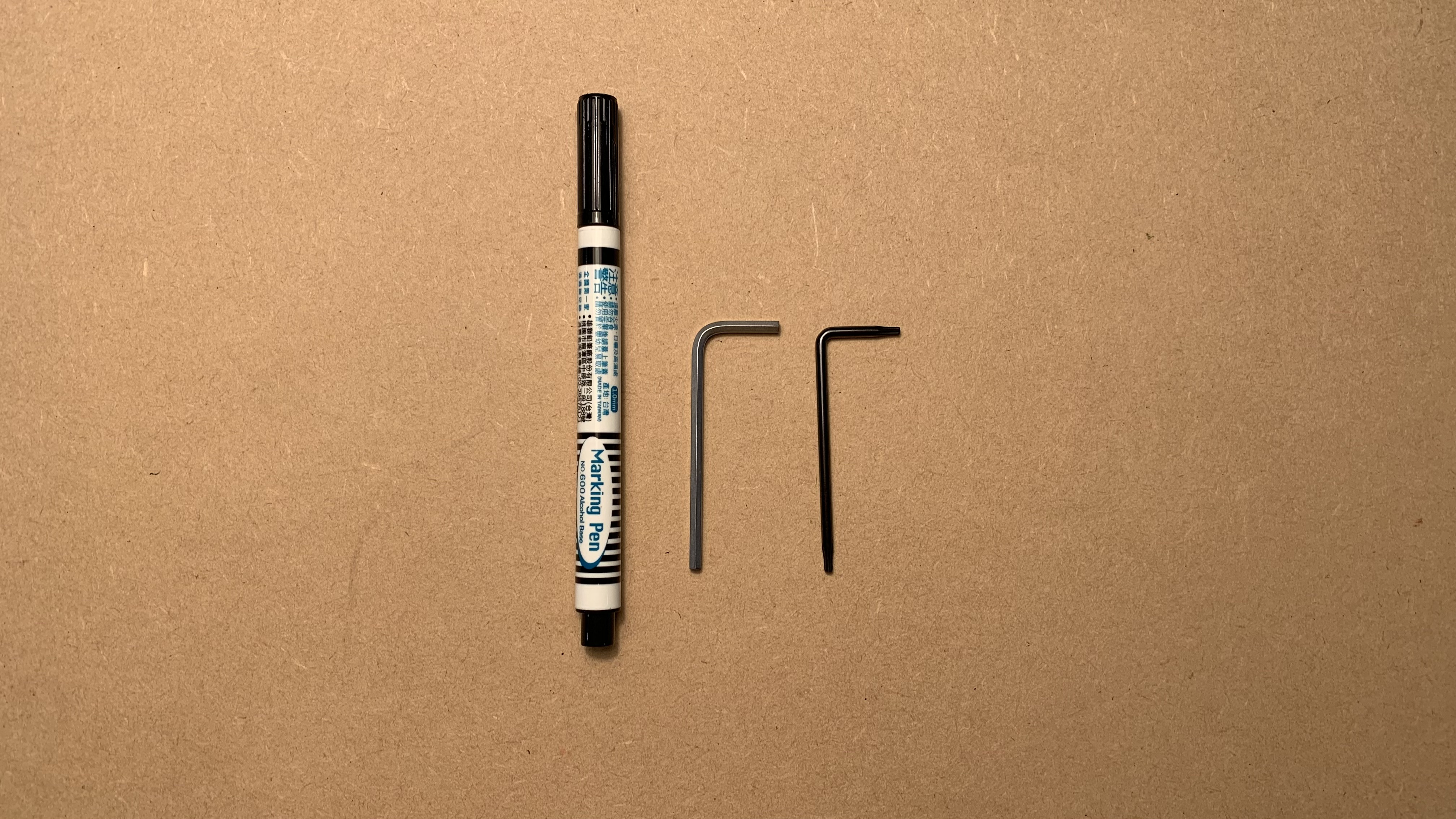

Outils

1. Tournevis Torx T8 Tournevis
2. Clé Allen de 2,5 mm
3. Marqueur ou ruban adhésif coloré

Étape 1 - Éteignez la machine et débranchez le cordon d'alimentation

Étape 2 - Dévissez les vis suivantes sur la plaque

Vis T8 x 8 pièces (La plaque et le couvercle de la porte sont reliés.)

Étape 3 - Faites glisser légèrement la plaque et le couvercle de la porte vers l'avant

Étape 4 - Débranchez le câble du moteur

Une fois ce câble retiré, il sera plus facile d'enlever le câble de la caméra.

Étape 5 - Débranchez le câble de la caméra

Notez qu'il y a un clip qui verrouille le câble. Ouvrez ce clip pour retirer le câble de la caméra.

Clip de verrouillage :

Clip de verrouillage ouvert :

Extraction du câble :

Étape 6 - Retirez la plaque et le couvercle de la porte

Étape 7 - Marquez l'emplacement du câble plat à 38 broches avec un stylo ou du ruban adhésif

Étape 8 - Débranchez les câbles situés à droite de la carte mère

Vous pouvez prendre une photo pour vous rappeler de la position des câbles.

Étape 9 - Retirez les vis de la carte mère

4 vis hexagonales de 3 mm

Étape 10 - Détachez le câble plat à 38 broches de la plaque

Notez qu'il y a du ruban adhésif à l'arrière du câble.

Retirez la carte mère en l'inclinant à 45 degrés.

Pour retirer ce câble, il faut appuyer sur le verrou.

Débranchez tous les câbles.

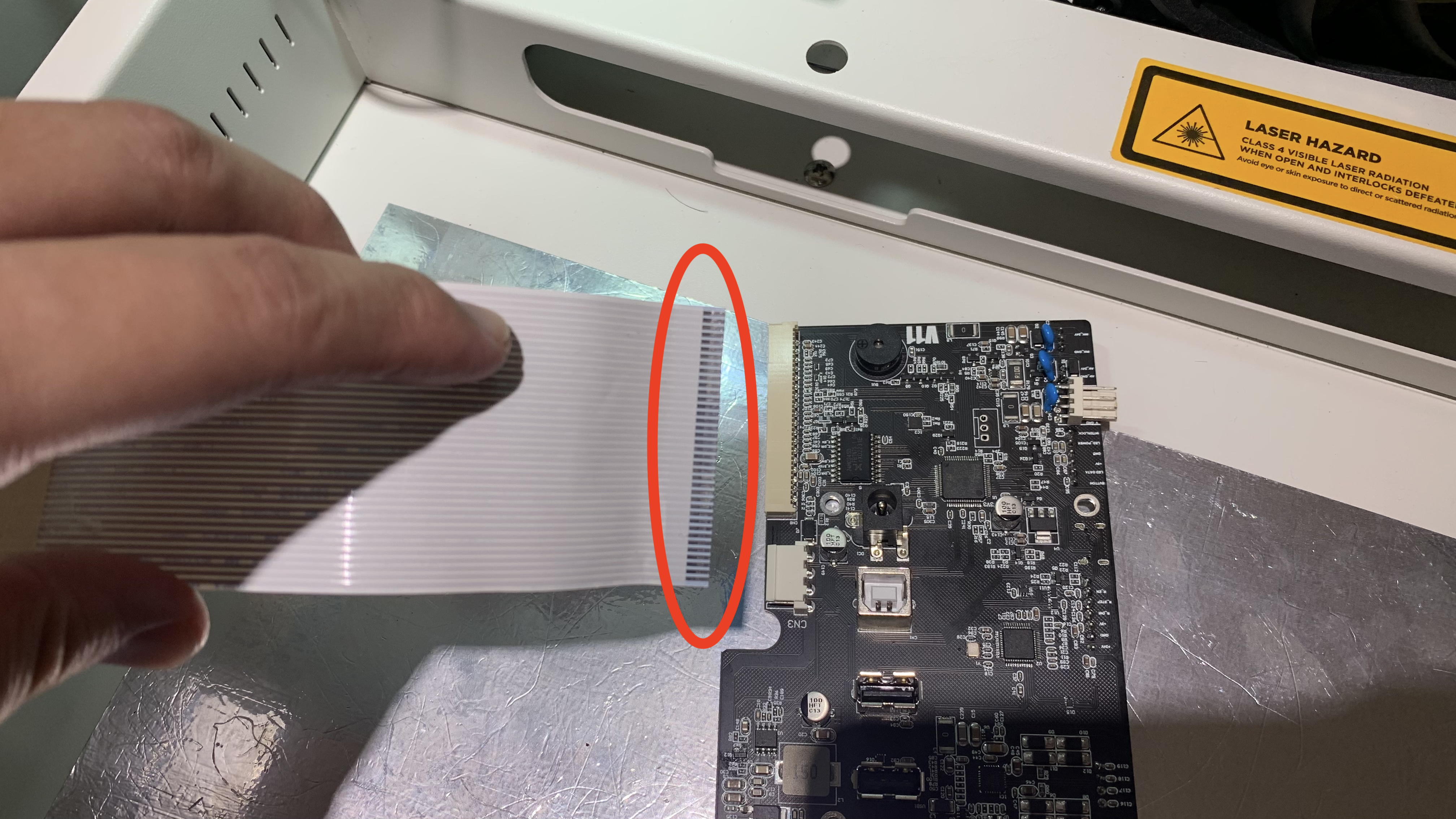

Étape 11 - Insérez le câble plat à 38 broches dans la nouvelle carte mère

Veuillez noter que les broches de connexion doivent être orientées vers le haut.

Étape 12 - Insérez les câbles et remettez la carte mère en place

Veillez à ne pas plier les câbles.

Étape 13 - Vissez les vis sur la carte mère

Étape 14 - Insérez tous les câbles sauf celui de la caméra et du moteur

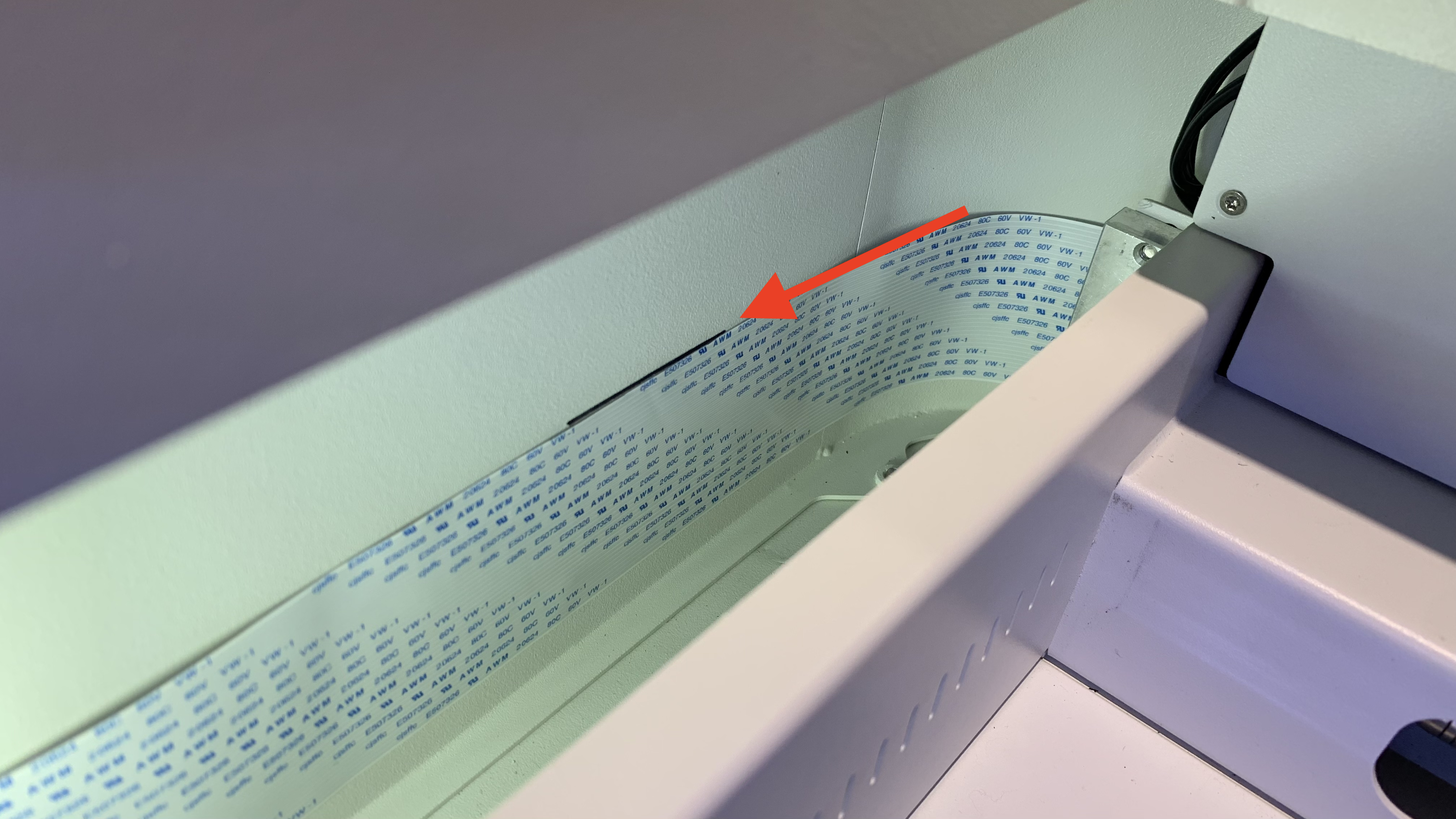

Étape 15 - Collez le câble plat à 38 broches

Alignez le haut du câble plat avec le bord inférieur du repère et collez-le sur le côté gauche de la plaque, le long du coin supérieur gauche.

Étape 16 - Placez la plaque et le couvercle de la porte sur le dessus

Laissez un espace suffisant pour pouvoir y accéder avec vos mains.

Étape 17 - Insérez le câble de la caméra dans la carte mère

Assurez-vous que la surface métallique du câble de la caméra soit orientée vers la carte mère.

La surface métallique du câble de la caméra :

La surface métallique doit être orientée vers la carte mère :

Insérez le câble :

Verrouillez le clip :

Étape 18 - Insérez le câble du moteur

Étape 19 - Remettez la plaque en place et vissez les vis

Vis T8 x 8 pièces

Étape 20

Une fois ces étapes terminées, le couvercle de la porte a été remplacé avec succès. Cependant, comme vous avez déplacé le couvercle de la porte et la caméra, veuillez effectuer un étalonnage de la caméra avant de reprendre l'utilisation de la machine.
Vous pouvez consulter cette page : Calibration de la caméra
