Ador - Remplacement de la carte de contrôle de l'axe Z

Éléments nécessaires :

À préparer soi-même :
Tournevis cruciforme

Étape 1

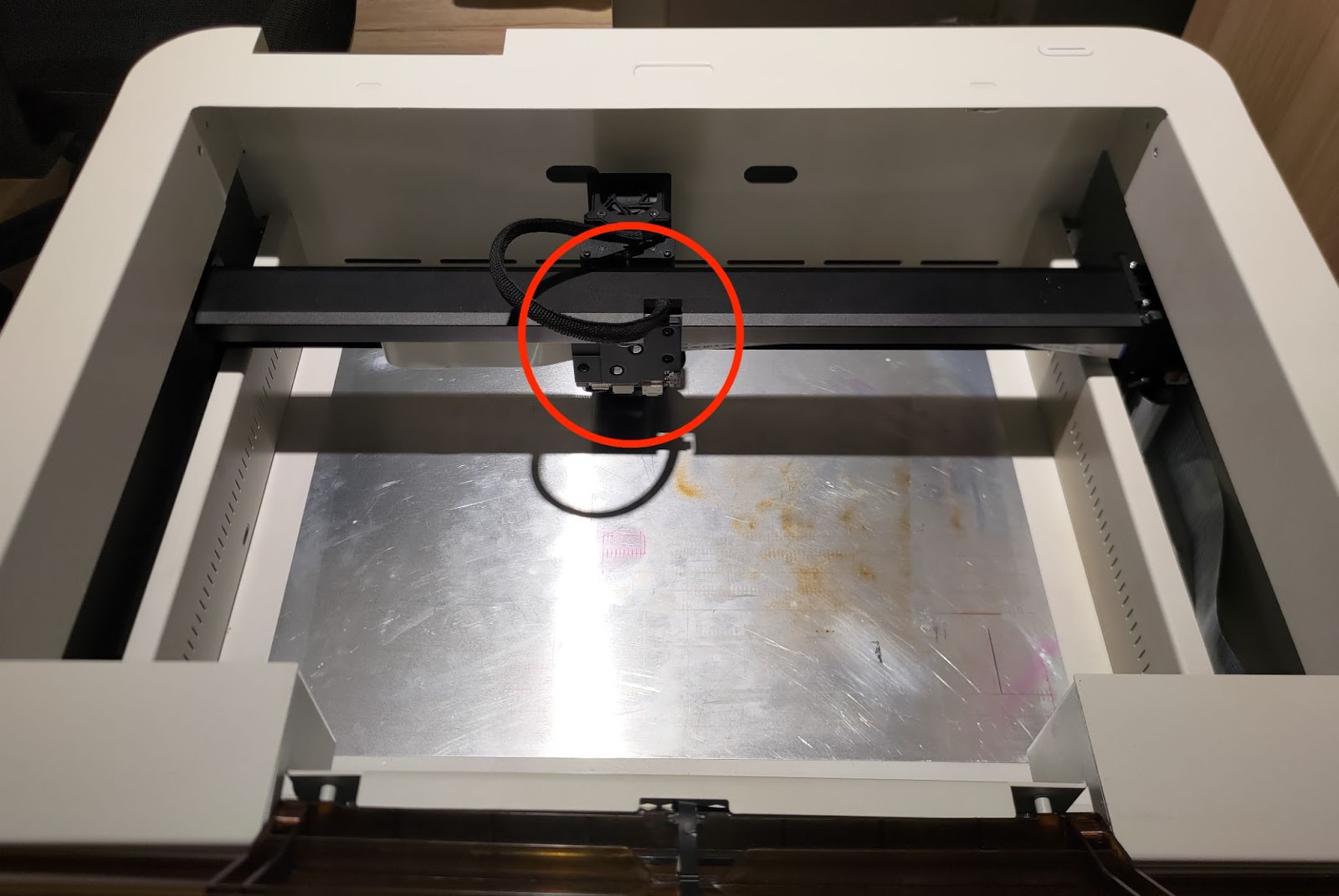

Localisez la carte à l'arrière de l'adaptateur de module.

Étape 2

Débranchez les trois câbles indiqués sur l'image ci-dessous.

Étape 3

Dévissez les trois vis à l'aide d'un tournevis cruciforme. Le couvercle noir pourra ensuite être retiré.

Étape 4

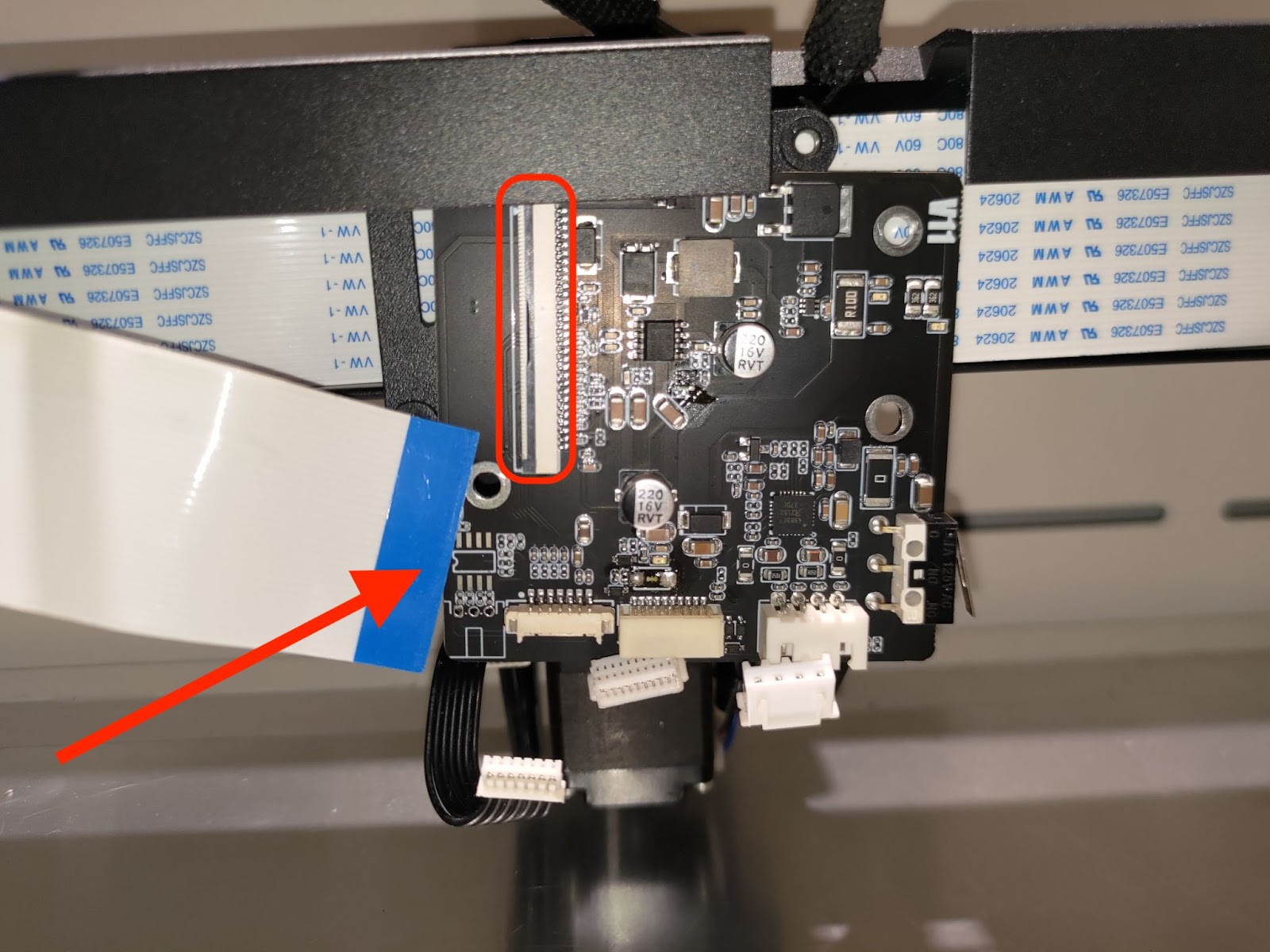

Retirez ce câble en ouvrant le connecteur encerclé et en extrayant le câble plat comme indiqué.

Étape 5

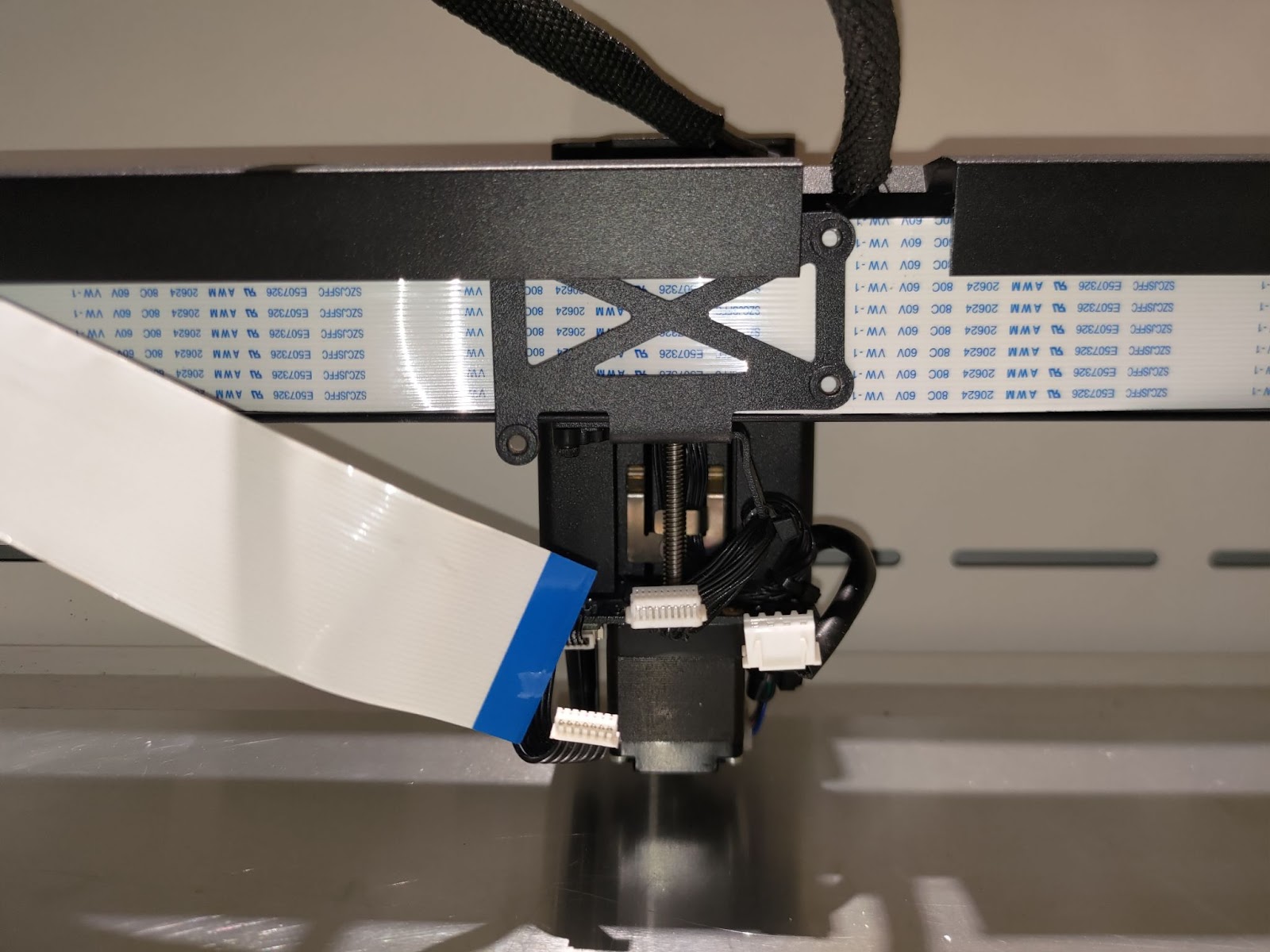

L'ancienne carte est maintenant complètement retirée.

Étape 6

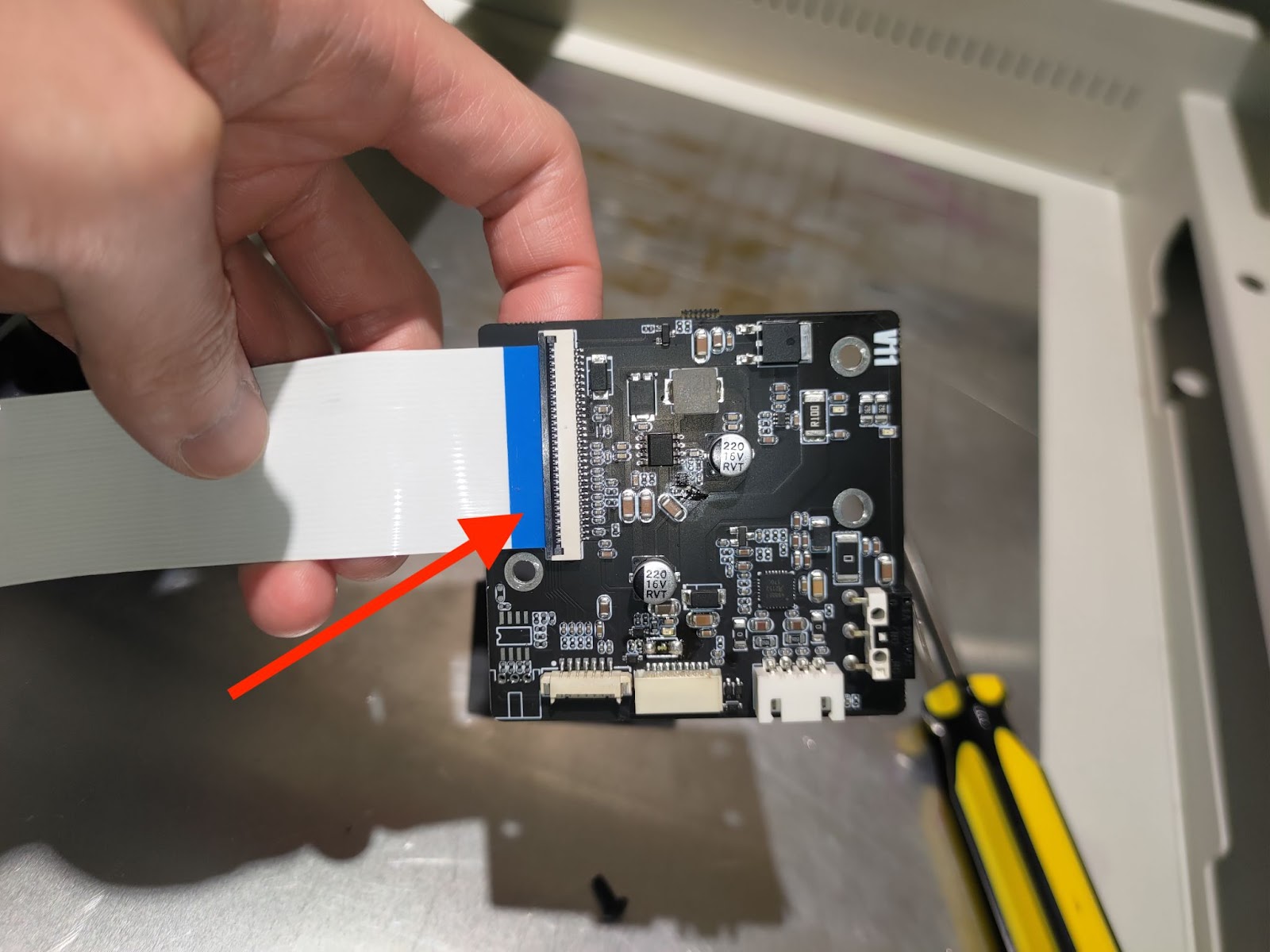

Connectez le câble plat à la nouvelle carte.

Étape 7

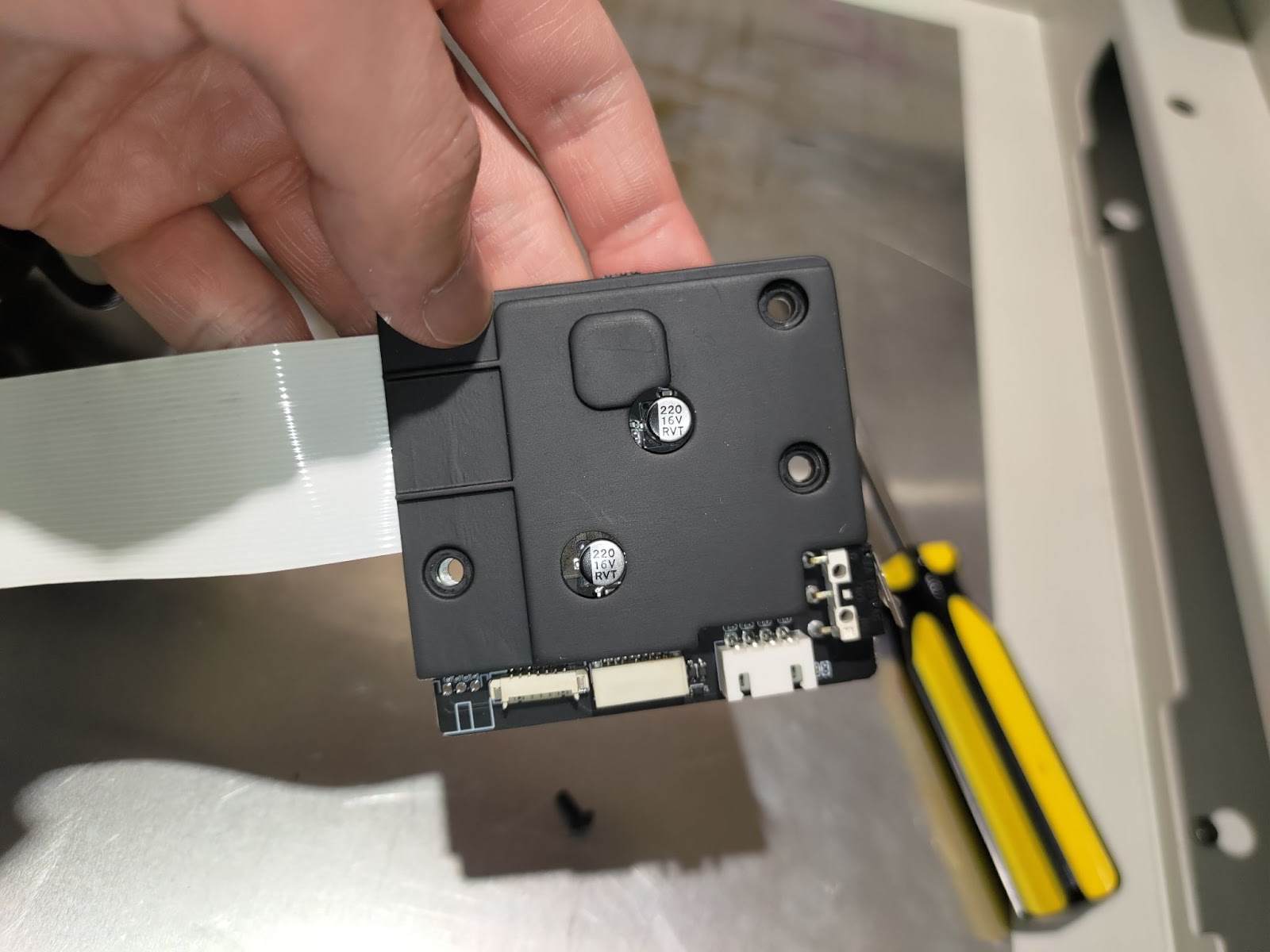

Positionnez le couvercle.

Étape 8

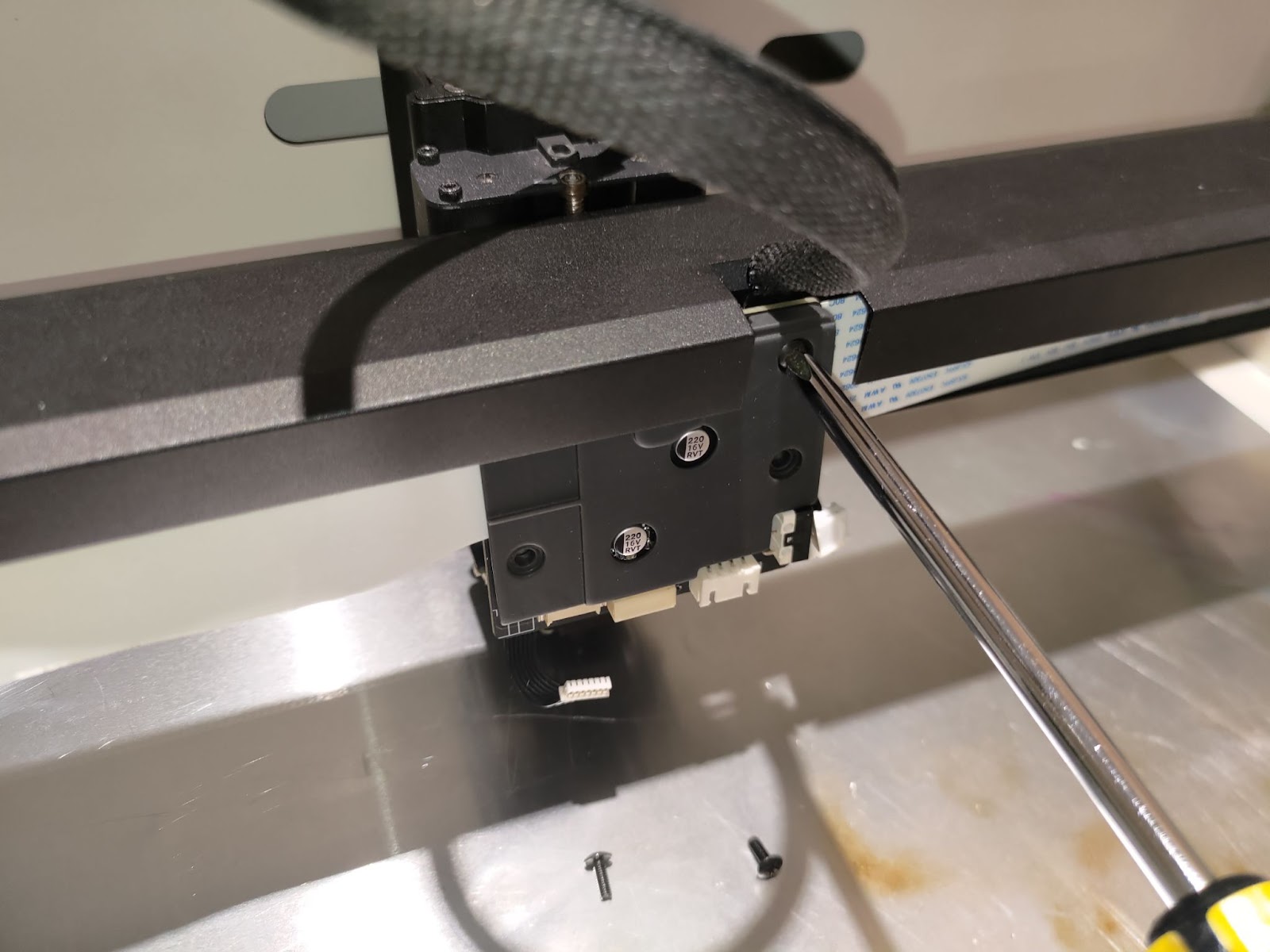

Revissez les trois vis pour fixer la carte et le couvercle.

Étape 9

Rebranchez ces câbles.
